Подключение автомат машинки: Как подключить стиральную машину к водопроводу

Как подключить стиральную машину автомат к водопроводу, двигатель и мотор

Автоматическая стиральная машинка – одно из самых полезных устройств, которое упрощает жизнь. Почти каждый человек знает, как пользоваться стиральной машиной, чтобы стирать белье, но не каждому под силу правильно подсоединить ее к водопроводу и канализации своими руками, особенно если нужно реконструировать трубы.

Но подготовку к монтажу необходимо начать до того, как будет куплена новая техника. Сначала для установки требуется выбрать место. Кроме того, что потребуется подключение машинки к водопроводу и канализации и электрическая розетка, машинкой должно быть удобно пользоваться.

Выбор места для бытовой техники

Мастера рекомендуют к установке техники подготовить пол заранее. Чтобы снизить вибрацию и уменьшить вероятность поломки, бытовую технику устанавливают на подиум высотой от 2 до 10 см. Всем стиральным машинам независимо от размера необходимо ровное основание, чтобы агрегат не громыхал и не кренился в процессе работы. Желательно перед покупкой техники залить цементную стяжку пола или дополнительно приобрести резиновые наклейки на ножки. Уклон пола не должен превышать двух градусов, так как при большей кривизне поверхности барабан двигается уже не по вертикали, а по диагонали, что увеличивает вероятность поломки.

Установка стиральной машины возможна и вне ванной комнаты. Если габариты квартиры не позволяют не то что выделить под прачечную отдельное помещение, но не дают даже установить агрегат в ванной, то разместить е можно в кухне, коридоре или туалете.

Практичный, но экстравагантный способ размещения техники для стирки – подвешивание на кронштейнах или установка в нише в ванной или туалете. Владельцы малогабаритных квартир, не имеющие возможности установить технику на полу, говорят, что такой способ размещения экономить место, хоть и сопряжен с трудностями по установке своими силами.

Для небольших квартир выпускаются компактные модели, которые входят под раковину в ванной или на кухне.

Для семьи из 3-4 человек часто достаточно такой модели чтобы стирать вещи, и нет нужды покупать технику больших габаритов.

Подключение стиральной машины к водопроводу

Непременный атрибут, которого потребует установка стиральной машины — вода и водопроводные трубы. Подсоединить машинку к водопроводу можно своими руками одним из трех способов:

• Отдельный вход под воду в водопроводной трубе. Для этого в трубе делается врезка, надевается обжимная муфта с тройником, к которому крепится кран и шланг, идущий к стиральной машинке. Преимущество такого способа крепления в том, что делается только одно небольшое отверстие, и трубы остаются почти целыми;
• Если в доме установлены металлопластиковые трубы, то рекомендуется пользоваться соединительным фитингом, а не муфтой. Для его установки трубы разрезают на две части, а фитинг вставляют между двух краев трубы. От тройника к технике идет резиновый шланг для набора воды;
• Установка тройника в то место, где от трубы делается отводка к бачку унитаза или к смесителю. Сантехники не рекомендуют использовать этот метод подключения как постоянный, так как конструкция из гибких шлангов не слишком прочна.

Даже в доме без водопровода набирать воду в стиральную машинку-автомат. Для этого используется бак, в который набирается вода из шланга или колодца, и маломощный насос, который набирает воду в агрегат. Если закрепить бак для воды на высоте более 1 метра над машинкой, то не потребуется и насос – силы тяжести будет достаточно, чтобы стирать белье.

Некоторые модели бытовой техники не оснащены нагревательными элементами, или призваны экономить электроэнергию, а потому нуждаются в подключении одновременно горячей и холодной воды. В таком случае выполняется подключение стиральной машины к обеим трубам сразу. Сантехники рекомендуют подключать оба шланга одинаковым способом.

Выведение сливного шланга

Третий шаг – выведение сливного шланга и подключение машинки к канализации. После того как грязное белье было отстирано, агрегат должен слить грязную мыльную воду, которой за цикл стирки набирается от 20 до 60 литров. И если с тем, как подключить стиральную машину к водопроводу, разобраться просто, то подключение стиральной машины к канализации вызывает вопросы. Вывести сливной шланг можно тремя способами:

• Вывести слив в раковину, ванну или унитаз. Этот метод не требует дополнительных монтажных работ – сливной шланг с помощью специального крепления, которое продается в комплекте с техникой, закрепляется на бортике ванны или раковины, и отработанная вода стекает в трубы канализации. Но, грязная вода пачкает сантехнику, а пользоваться ванной или раковиной в кухне в то время, как стирается белье, неприятно и неудобно;
• Если выливать грязную воду в раковину с посудой в кухне не хочется, можно установить под раковиной или ванной специальный сифон с отверстием под сливной шланг. Выполнить необходимые работы по установке специального сифона для слива воды можно даже своими руками;
• Третий способ подключения машинки к канализации – врезка в трубы. Для этого в трубу канализации врезают тройник, в одну часть которого будет стекать вода из ванны или раковины, а в другую – вода из бытовой техники. Такие тройники оснащаются уплотнительной резинкой, которая удержит патрубок на месте и не позволит попасть в помещение запахам и воде из канализации. В трубах канализации остается вода, а потому не стоит засовывать шланг слишком глубоко, чтобы грязная вода не попадала в технику.

Подключение к электросети

Розетку, к которой будет подключен агрегат, лучше приготовить заранее. Желательно установить ее как можно ближе к бытовой технике, чтобы не нужно было далеко тянуть провод. Производители стиральных машин рекомендуют использовать для всей современной техники европейские розетки с заземлением, которые сводят к минимуму опасность поражения человека электрическим током.

Розетка для подключения машинки должна быть трехфазная, с предустановленным заземлением. Для этого необходимо купить в магазине трехпроводную розетку, а сам провод заземления провести в распределительном щитке. Желательно установить для крупной бытовой техники отдельный автомат.

Владельцы небольших квартир часто используют для подключения стиральных машин розетки, находящиеся в соседнем помещении или за дверью.

Делать это опасно, так как дверью можно или повредить провод, или зацепить и выдернуть его во время работы машинки.

В современных домах электропроводка прокладывается с заземлением, а в зданиях более ранней постройки, возможно, придется, сделать заземление собственными руками. Все работы с электропроводкой опасны, поэтому при отсутствии необходимых навыков лучше обратиться к электрику.

Часто у людей возникает вопрос, зачем нужны такие предосторожности, если современная техника создана с отличной системой защиты? Дело в том, что если агрегат включить в сеть без заземления, то на корпусе накопится статическое напряжение, которое будет болезненно «бить током» всякого прикоснувшегося. Кроме того, в электросетях нередки перепады напряжения, и если встроенного сетевого фильтра в машинке нет, то электронная составляющая выгорит.

• Смертельно опасно заземлять технику на батареи отопления или металлическим водопроводным трубам.

Как продлить жизнь стиральной машинке?

После того как установка стиральной машины завершена, необходимо выполнить пробный запуск. Перед этим нужно снять транспортировочные болты, которые расположены на задней стенке корпуса. Эти болты фиксируют пружину, которая удерживает барабан во время транспортировки. Если этого не сделать, во время отжима вещей агрегат будет перемещаться по помещению.

Во время набора воды и работы агрегата не должно раздаваться посторонних звуков. Наличие таких звуков – знак того, что при подключении машины были допущены ошибки, и если пользоваться ей, то велик риск поломки. Продлить жизнь технике можно с помощью нескольких приемов:

• Надежно устанавливать технику на ровном основании и пользоваться ей осторожно;
• Использовать только специальные средства, предназначенные для того, чтобы стирать белье в машине. Не брать вместо стирального порошка соду, тертое мыло, жидкость для мытья посуды и прочие бытовые чистящие средства;
• Использовать средства, которые позволят смягчить воду, предназначенные для домашнего использования;
• Стирая вещи, нужно вытащить из карманов мусор, бумажки и монеты. Особенно опасны разного рода гвоздики, иголки и прочие мелкие детали, которые проваливаются сквозь щели в барабане во время отжима воды и могут попасть в механизм;
• Чистое белье нужно извлекать сразу после стирки. Влажные вещи, оставленные в барабане, провоцируют развитие плесени, что сокращает срок службы техники.

Установка бытовой техники собственными руками, подключение машинки к канализации и водопроводу кажется сложным мероприятием только на первый взгляд. В случае правильной установки техники пользоваться ей будет приятно, а белье в доме будет чистым и свежим.

Подключение стиральной машины своими руками

Приобретая стиральную машину, покупатели сразу интересуются о возможности ее установки и готовы платить за эту услугу мастеру. Но они даже не задумываются, что правильно подключить стиральную машинку автомат к водопроводу можно самостоятельно, и это не займет много времени и усилий.









Содержание

• Установка стиральной машины: подготовка к процессу
• Что нам понадобится для подключения стиральной машины?
• Как установить стиральную машину?
• Слив воды со стиральной машины
•  Подключение стиральной машины автомат к водопроводу
• Существуют следующие варианты подключение стиральной машинки к водопроводу:
• Подключение к горячей воде: насколько это эффективно
• Как правильно подключить стиральную машинку к электросети?
• При этом нужно учитывать следующие условия:
• Установка стиральной машинки автомат по уровню
• Установка стиральной машины под раковину и столешницу

Установка стиральной машины: подготовка к процессу

Перед тем как покупать стиральную машину нужно продумать варианты ее месторасположения. Это может быть установка стиральной машины в ванной или на кухне, и здесь существую разновидности ее установки. На кухне стиральную машину можно установить под столешницу, и она отлично впишется, как предмет интерьера. В ванной комнате – под раковину, но нужно обязательно знать все нюансы.

Важное:

После доставки и распаковки стиральной машины очень важно удалить четыре транспортировочных болта, которые держат барабан, иначе это приведет к ее поломке, более подробно можно ознакомиться в инструкции.

Выкручиваем транспортировочные болты перед установкой. Их может быть 3 или 4.

Машинку лучше всего устанавливать на бетонный пол, на ровную поверхность. Для более скользких поверхностей рекомендуется под устройство подкладывать резиновый коврик.

Из этого видео вы узнаете, как подключить стиральную машину своими руками к канализации и водопроводу.

Что нам понадобится для подключения стиральной машины?

Чтобы подключить стиральную машину своими руками к канализации и водопроводу нам понадобятся разводной и газовый ключ. Также необходимо запастись вспомогательными деталями:

• Шаровый кран – 1шт
• резьбовой переходник – 4шт
• чугунный тройник – 1шт
• Лента, для уплотнение резьбовых соединений
• Канализационная труба диаметром 32мм – по необходимости
• Отвод канализационный Ø110х90

Смотрите также –Делаем заземление стиральной машины своими руками

Как установить стиральную машину?

Процесс ее установки выполняется в такой последовательности:

1. Подключение к канализации.
2. Подключение стиральной машины к водопроводу.
3. Подключение к электросети.
4. Установка машинки по уровню

Слив воды со стиральной машины

Существуют три разновидности подключение стиральной машины к канализации:

1. Слив воды в унитаз или ванную.
2. Слив воды в сифон.
3. Подключение к канализации

Наиболее простой способ — слить воду в ванную или раковину (если установка стиральной машины предназначается в ванной комнате). Для этого нужен шланг, через который будет сливаться вся грязная вода. Крепить его нужно так, чтобы верх был на 60 см выше стиральной машины, обязательно шланг фиксируется с помощью специального крепежа или веревки, поскольку под напором воды он может упасть на пол.

Так выглядит сифон под слив стиральной машины

Чтобы не заморачиваться со шлангами, можно сделать слив через сифон. Сифон со специальным отводом для стиральных машин можно купить в любом специализированном магазине или на рынке. Отвод должен находиться выше сифона, чтобы грязная вода из канализации не попадала в устройство. Этот способ слива считается самым надежным, поскольку вода не сможет пролиться на пол.

При подключение стиралки к канализации можно купить дополнительный сифон. Сливной шланг подключается к устройству с одной стороны на высоте 80 см, с другой стороны вводится в канализационную трубу через сифон. Очень важно чтобы шланг был в расправленном состоянии, иначе не будет осуществляться слив.

 Подключение стиральной машины автомат к водопроводу

При подведении воды к устройству самостоятельно, важно учесть напор воды в трубах и уровень ее загрязнения. Для очищения воды устанавливают фильтры, они увеличат срок службы вашей техники. Фильтр врезается в водопроводную трубу, используя тройник.

Для подачи воды к стиралке можно использовать готовые отводы к сливному бачку или смесителю, или же подключать через тройник.

Существуют следующие варианты подключение стиральной машинки к водопроводу:

• Врезка в трубопровод при помощи обжимной муфты. Для этого нужен шланг диаметром ¾ дюйма. Одну часть шланга подводят к машинке, а вторую к вентилю, который самостоятельно врезаем в водопроводную трубу с помощью муфты. Части муфты изображены на рисунке. Крепится она на трубу с помощью болтов, для протока воды в трубе делается отверстие. В резьбовое отверстие вставляется кран, который включается и выключается после каждой стирки.
• Подключить стиральную машину к водопроводу можно более простым способом, используя тройник. Гибкий шланг подключается к смесителю или к подводу воды в сливной бачок. Используя тройник, шланг присоединяется к смесителю. Этот вариант подключения временный, поскольку при стирке шланг смесителя нужно откручивать.
• Если же в вашем доме металлопластиковые трубы, то для подключения к водопроводу используют тройник – фитинг. Вырезав в нужном месте кусок трубы, вставляется тройник, к которому присоединяется шариковый кран.

Чтобы вода через тройник не протекала, используют уплотнители. Тройник, муфту, фитинг, переходник, шариковый кран можно приобрести в специальных магазинах.

Подключить стиральную машинку можно не только к холодной, но и горячей воде.

Смотрите также –Какой барабан лучше из нержавеющей стали или из пластика?

Подключение к горячей воде: насколько это эффективно

Иногда, самостоятельно делая подключение к водопроводу, многие подводят машинку к горячей воде. Для этого также используют тройник для обычных труб, и тройник – фитинг для металлопластиковых.
При подключении к горячей воде можно сэкономить электроэнергию, но в то же время нужно учитывать способы подачи горячей воды:

1. централизованная доставка горячей воды;
2. нагрев местными водонагревателями.

При централизованной подаче горячей воды, ее температура +50…+70 градусов. Устройство в начальном этапе стирки может принять такую температуру, как аварийную ситуацию и остановить весь процесс. Поэтому, если все нормы подачи горячей воды коммунальные организации выполняют, то в таком случае возможен только подвод холодной воды.

При нагреве местными нагревателями, подключение к горячей воде возможно, лишь с условием постоянного изменения температуры на водонагревателе. При замачивании белья температура воды не должна превышать 40 градусов, в момент стирки температуру выбирать исходя из степени загрязнения белья, полоскание осуществлять при наиболее минимальной температуре.

Поэтому при подключении к горячей воде взвесьте все за и против.

Как правильно подключить стиральную машинку к электросети?

Поскольку речь идет о постоянном контакте устройства с водой, лучше всего вызвать для этих целей специалиста. Но если вы уверены в своих силах, можно сделать это самостоятельно.

При этом нужно учитывать следующие условия:

• Установка стиральной машины должна быть возле трехпроводной электрической розетки.
• В щитке должна устанавливаться заземляющая шина, провод надежно заизолировать.
• При необходимости использовать только удлинитель с заземлением.
• Для заземляющего электрокабеля используйте провод сечением более 3 мм.

Как видим, зная, все этапы и правила, установка стиральной машины – процесс несложный.

Установка стиральной машинки автомат по уровню

Чтобы новая стиральная машина работала долго и безупречно, для этого необходимо установить её строго по уровню. Сначала устанавливаем стиральную машинку автомат на подготовленное место, затем берём небольшой уровень и добиваемся идеального расположения стиралки в линии горизонта. Снизу под стиральной машиной имеются опорные ножки. Потихоньку подкручивая их можно добиться необходимой горизонтальности. В современных стиральных машинах автомат, такие ножки имеются только спереди, задние ножки не регулируются, поэтому весь процесс нивелирования происходит только за счёт передних ножек.

Не рекомендуется подлаживать под стиральную машину кусочки линолеума или брусочки – это может привести к излишней вибрации. Для установки стиралки идеально подойдёт бетонный пол. Отрегулированные опорные ножки важно зафиксировать в необходимом положении – для этого каждая опорная ножка оснащена контргайкой. Если не зафиксировать контргайку, то при каждой стирке ножки будут развинчиваться, вследствие чего собьётся уровень стиральной машинки, и понадобится повторная установка стиральной машины своими руками.

Установка стиральной машины под раковину и столешницу

В более современном дизайне обустройства комнат широкое распространение обрела установка стиральной машины под раковину в ванной комнате. Это не только красиво выглядит, но и обеспечивает экономию пространства.

На рисунке изображена схема правильной установки под раковину.

Для такого обустройства ванны необходимо:

• выбирать специальную машину под раковину-кувшинку с габаритами 60 х 30 см;
• раковину подобрать размером 60 х 60 см;
• раковину установить так, чтобы она немного выступала над машинкой, так не будет проливаться вода на технику;
• сливная труба от раковины должна проходить позади машинки, а не над ней.

Для экономии средств можно покупать сразу в комплекте машинку и раковину.

На кухне стиральную машину можно спрятать под столешницу или же поставить в шкаф, где ее совсем не будет видно. Если на кухне места очень мало, то устанавливаются машинки с вертикальной загрузкой, ведь ее ширина всего 40 см.

Если свободного места достаточно, то под столешницу устанавливаются машинки с горизонтальной загрузкой белья.
Выполняя все инструкции и придерживаясь советов, вы будете знать, как подключить стиральную машину самостоятельно без особых проблем.

Смотрите также:

• 8 лучших узких стиральных машин по мнению покупателей
• 8 лучших стиральных машин BEKO по отзывам покупателей
• 10 лучших стиральных машин от Samsung
• 10 лучших стиральных машин с вертикальной загрузкой
• 10 лучших стиральных машин Hotpoint-Ariston по отзывам покупателей

Подключение стиральной машины автомат самостоятельно

Содержание:

1. Выбор места для установки
2. Подключение стиральной машины
3. Проверка правильности подключения
4. Видео

Вы привезли домой новую стиральную машину-автомат. Понятно, что техника не будет работать без подключения к водопроводу, канализации и электросети. Поэтому сразу же возникают вопросы – можно ли подключить домашнюю помощницу самостоятельно, и как это сделать.

Новую стиральную машину нужно подключить к водопроводу, канализации и электросети

Многие магазины по продаже бытовой техники предлагают услуги по доставке и подключению машины. Но если вы обладаете минимальными техническими знаниями и хотите сэкономить семейный бюджет, попробуйте выполнить установку своими руками. Если же работу будут выполнять нанятые специалисты, зная правила подключения техники, вы сможете проверить качество выполненной установки.

Прежде чем выполнять какие-либо манипуляции со стиральной машиной, нужно изучить инструкцию по эксплуатации.

В нашей статье мы подробно расскажем, как выполнить подключение стиральной машины своими руками без вызова мастера.

Выбор места для установки

Продумать, где будет установлена техника, нужно еще до ее приобретения. Замерьте свободное пространство и определите габариты стиральной машины, которая вам подойдет. Возможно, стоит выбрать модель с вертикальной загрузкой, поскольку она занимает меньше места.

Конечно, выбор места для установки стирального агрегата, в первую очередь, определяется планировкой квартиры и площадью отдельных помещений.

Традиционно стиральную машину размещают в ванной комнате, там же хранят грязное белье и, при необходимости, застирывают вещи перед помещением в барабан. Наличие коммуникаций, которые требуются для подключения агрегата, является дополнительным преимуществом.

Ванная комната – помещение, где стиральную машину размещают чаще всего

Однако в некоторых квартирах площадь ванной комнаты слишком мала, в них едва помещается умывальник и ванная. Для таких случаев существуют альтернативные варианты.

Последнее время стиральные машины все чаще устанавливают на кухне, вместе с остальной бытовой техникой, где также есть возможность подключения к водопроводу, канализации и электрической сети.

Часто агрегат устанавливают на кухне рядом с посудомоечной машиной и подключают их одновременно

Интересным решением является размещение техники в подсобных помещениях, например, в кладовках. Прежде чем выбрать такое место для домашней помощницы, нужно убедиться, что туда можно подвести все необходимые коммуникации. В остальном, идея «спрятать» агрегат в кладовке довольно удачна – тут же можно будет хранить грязное и чистое белье, а если в подсобном помещении достаточно места, то разместить рядом сушилку и гладильную доску.

Удачное решение – размещение стиральной машины в подсобном помещении рядом с системой хранения, сушилкой и гладильной доской

Итак, место для установки выбрано, приступаем к подключению стиральной машины.

Подключение стиральной машины

Подготовительные работы

Новую стиральную машину нужно освободить от упаковки, затем снимаются транспортировочные болты и заглушки. Такие детали устанавливаются, чтобы подвижные части агрегата не повредились при перевозке.

Транспортировочные болты откручиваются специальным ключом, входящим в комплект стиральной машины, или обычным гаечным

В моделях стиральных машин, например таких популярных марок, как Bosch, Samsung, LG, Indesit, Candy, транспортировочные болты и заглушки могут быть размещены по-разному. Точную схему расположения и описание порядка демонтажа деталей вы сможете найти в инструкции по эксплуатации агрегата.

Если запустить в работу стиральную машину, не демонтировав предварительно транспортировочные болты, агрегат может выйти из строя.

Когда все болты будут откручены, образовавшиеся отверстия закрывают специальными заглушками, идущими в комплекте со стиральной машиной.

Подключение к канализации

Для моделей бытовой техники, не оснащенных специальным клапаном, который предотвращает самопроизвольный слив воды, важно правильно расположить сливной шланг относительно бака стиральной машины. Место соединения шланга и канализации должно быть выше, чем уровень бака, иначе вода будет уходить в трубу. Обычно в инструкции по эксплуатации агрегата указано минимальное расстояние от пола, на котором должен находиться конец шланга.

Слив в канализацию отработанной воды можно организовать, используя сифон, расположенный под раковиной. Для этого нужно выбрать модель, оснащенную отдельным входом для сливного шланга стиральной машины. Такой вход должен быть выше колена сифона, иначе в стиральную машину будет попадать грязная вода.

На фото вы можете видеть подключение слива стиральной машины к канализации через сифон раковины

Если труба канализации по ширине не менее 4 см, шланг можно подключить к ней напрямую. Соединяя шланг с канализацией, нужно использовать резиновый уплотнитель и следить за тем, чтобы место входа в трубу было не меньше, чем на 50 см выше пола.

Не следует сильно заталкивать конец шланга внутрь трубы – окончание не должно касаться поверхности стоковых вод.

Слив отработанной воды из стиральной машины можно организовать через трубу канализации

Самым простым способом организации слива является закрепление шланга на бортике ванной или унитаза при помощи специального крепления в виде крючка. У такого способа есть недостаток: окончание шланга может соскочить, и тогда вода выльется на пол, а потоки отработанной воды будут постоянно загрязнять поверхность ванной или унитаза. Однако если нужно организовать временный слив, это самый подходящий вариант.

Для слива воды со стиральной машины можно закрепить сливной шланг на бортике ванной

После подключения к канализации шланг нужно расправить по всей длине, чтобы не было перегибов, и закрепить его на задней стенке стиральной машины на расстоянии приблизительно 80 см от уровня пола.

Подключение к водопроводу

Прежде чем подключать стиральную машину к водопроводу, нужно убедиться, что в трубах достаточный напор воды (не менее одной атмосферы). Измеряют давление при помощи специального прибора – манометра. Чтобы повысить напор воды, можно установить перед стиральной машиной специальный насос.

Важный момент в подключении водоснабжения – установка фильтра-сеточки в месте соединения шланга со стиральной машиной. Это защитит агрегат от попадания мусора из водопровода.

В месте соединения шланга подачи воды со стиральной машиной устанавливают фильтр-сеточку

Обеспечить подачу воды можно разными способами. Самый быстрый – подсоединение шланга к смесителю или к подводу воды на сливной бачок унитаза. Для подключения используют тройник, подсоединяя его к трубе перед смесителем или в месте крепления шланга подачи воды на сливной бачок. Если кран или унитаз находятся далеко от стиральной машины, потребуется длинный шланг.

Используя тройник, легко подключить шланг стиральной машины к месту отвода воды на сливной бачок унитаза

Подключение к смесителю обычно используют как временный способ, потому что такая конструкция выглядит не очень эстетично. Кроме того, при каждой стирке шланг смесителя придется отключать.

Перед врезкой в водопровод убедитесь, что выбрали трубу с холодной водой – не следует подключать стиральную машину к горячей воде.

Немного больше времени понадобится на врезку в водопровод. Если водопроводная труба металлопластиковая, из нее вырезают небольшой кусок, и соединяют два образовавшихся конца при помощи специального тройника – фитинга, уплотняя места соединения с трубой и шлангами резиновыми прокладками. К фитингу присоединяется шаровой кран и шланг подачи воды.

В металлопластиковую трубу врезаются, используя специальный тройник – фитинг

Если труба металлическая, для врезки используют обжимную муфту. Она состоит из двух половинок, стягивающихся болтами, и резьбового отвода. Муфту одевают на трубу, и через отвод просверливают отверстие для подачи воды. Затем на отвод накручивают шаровой кран, а к нему – шланг подачи воды на стиральную машину.

Выравнивание

Очень важно, чтобы стиральная машина была установлена ровно по отношению к поверхности пола, иначе будут происходить перегрузки, и агрегат может быстро выйти из строя. Проверить положение машины можно при помощи уровня.

Меняя высоту ножек, регулируют положение стиральной машины относительно пола

Чтобы отрегулировать положение агрегата, подкручивают его ножки. Ни в коем случае нельзя подкладывать под стиральную машину брусочки или другие подручные материалы. Техника должна стоять только на полу, в идеале – бетонном, который способен обеспечить отличную амортизацию.

Подключение к электричеству

Правильно выполнить подключение агрегата к электросети очень важно – сочетание воды и электрического тока может быть смертельно опасно.

Прежде всего, выполните заземление распределительного щита. Используемая шина не должна быть меньше 3 мм. Розетка для подключения стиральной машины должна быть трехпроводная, а если вы хотите подключить технику через удлинитель, выбирайте тот, который имеет заземляющие контакты.

Самым удачным вариантом подключения будет использование отдельного провода, идущего напрямую от счетчика и имеющего защитный автомат.

Проверка правильности подключения

Прежде чем включать стиральную машину для полноценной стирки, нужно выполнить пробный запуск, чтобы убедиться, что подключение выполнено правильно.

Проверку начинают с набора воды – машина должна наполнить бак за определенное время, указанное в техническом паспорте. При этом нужно следить не только за скоростью набора воды, но и за герметичностью всех соединений и шлангов. Возникшие протечки следует незамедлительно устранить.

Набранная вода должна нагреваться до заданной температуры за 5-7 минут. При работе агрегата недопустимы посторонние шумы. Если машина сильно стучит или шумит, нужно остановить ее и еще раз проверить правильность подключения. На последнем этапе проверяют отжим и слив.

После проверки подключения стиральной машины можно загружать в барабан белье и запускать стирку

Итак, подключить стиральную машину без вызова мастера можно, если воспользоваться инструкцией по эксплуатации и рекомендациями, изложенными в нашей статье. Будьте внимательны и осторожны, и у вас все получится!

Видео

На видео, размещенном ниже, можно увидеть, как подключить стиральную машину.

Об авторе:

Наталья Миронова

Мама, жена и просто счастливая женщина. Черпает вдохновение в путешествиях, не представляет жизни без книг и хороших фильмов. Стремится стать идеальной хозяйкой и всегда готова поделиться полученным опытом.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Оцените статью:

Интересно!

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Читайте также

Как почистить парогенератор от накипи

Инструкция по установке потолочной сушилки-лиана

Сушилка для белья своими руками

Сушилка для белья своими руками из пластиковых труб

Чем отличается парогенератор от отпаривателя: что лучше выбрать

Как выбрать сушильную машину для белья для дома: советы, параметры

Ремонт отпаривателя для одежды своими руками

Как выбрать напольную сушилку для белья: советы, лучшие модели, видео

Как почистить отпариватель от накипи в домашних условиях

Как пользоваться отпаривателем для одежды: видео, инструкция

Как подключить стиральную машину к электричеству-Советы-Правила



После покупки выбранной стиральной машинки – возникает необходимость к ее непосредственному подключению. Само место, которое выбрано для установки машинки должно отвечать определенным требованиям.

---

1. Использовать для непосредственного подключения автомата удлинители и переходники недопустимо.

2. Сама стиральная машинка должна быть заземлена.

3. Если машинка ставиться в помещении с повышенным уровнем влажности – розетки должны быть влагостойкими.

4. Подключают – исключительно через автоматически защищенное устройство.

Зачем нужны эти правила?



Почему не стоит применять при подключении удлинители?



Провода питания должны обеспечивать высокую мощность в процессе работы стиральной машинки, характеризоваться хорошим контактом – при отсутствии таковых критериев идет выработка тепла.

Удлинитель – создает не только дополнительные потери мощности и энергии, но и сильно нагревается, что в итоге приводит к замыканию и возгоранию.

Почему требуется заземление – каждая современная модель стиральной машинки имеет в своем корпусе определенный потенциал, сила которого равна половине показателей потенциала сети, т. е. порядка 110 Вт.

Заземление перераспределяет его на землю, так защищая при нарушении изоляции от поражения человека электрическим током. Да и как отмечают сами специалисты – стиральная машинка с установленным правильно заземлением будет служить дольше, чем без такового.

В вопросе влагозащищенного типа розетки и заземления последней – это позволяет исключить попадание влаги на контакты, возникновения замыкания и возгорания или поражения человека при контакте с автоматом или розеткой электрическим током.

Желательно располагать проводку максимально высоко над полом. Подключение исключительно через дифавтомат, но никак не через устройство автоматического отключения – помогает защитить от токового удара и отключить сам уровень нагрузки на автомат при перепадах в электросети.

Это исключает риск травмирования самого человека и помогает сохранить стиральную машинку от резких перепадов в сети подачи электрического тока, способного сжечь ее, спровоцировав возгорание.

Если говорить о новых домах – в них уже установлены все необходимые влагозащищенные розетки, соблюдены все условия подключения электроприборов.

Но если дом старый – необходимо выбирать нужную розетку, определить изначально к какому защитному устройству она будет подключаться. Хотя в самом процессе замены нет ничего сложного.

Заземляем автомат



В этом случае стоит начинать именно с монтажа самого контура для заземления. Достаточно на улице, вблизи стены дома либо в подвальном помещении забить 3 металлических отрезка простой трубы, обязательно оцинкованной, длина которых составляет минимум 50 см.

К ним крепят вверху треугольники и болтом крепят провод, заводя последний в помещение с автоматом или же подключая его к щитку.

При подключении стирального автомата – в сеть монтируют розетку и ее подключают к отдельному в доме щитку установленного дифавтомата. Последний выбирают – отталкиваясь от объема потребляемого агрегатом тока.

Определить его легко и самостоятельно – отталкиваются от номинальной агрегата мощности потребления электроэнергии, указанной в технических ее характеристиках той или иной модели.

Мощность для расчета берут в ватах и делят на напряжение в сети, 220 Вт. И к полученной итоговой стоимости добавляют 20% — вы и получаете средние показатели тока.

Проводим расчет потребления электроэнергии



При номинальном потреблении автоматом мощности в 220 Вт ток при данном режиме будет составлять 10 Ампер и соответственно 20% запас равен 2.

Соответственно ток самого отключения должен быть минимум 12 Ампер и потому рекомендовано выбирать те модели дифавтомата, которые имеют минимальное значение такого уровня как отключение тока при 16 А, а вот сам уровень отключения в автоматическом режиме дифференциального тока – не более уровня в 30 мА.

Провод и его сечение



Чтобы правильно подключить автомат – рекомендовано уложить отдельный кабель, сечение которого составляет минимум 2.5 кв.м. Провод заземления соединяют и с самим корпусом автомата и непосредственно с самой розеткой – это обеспечит двойную защиту и максимум безопасности.

Немаловажное внимание стоит уделить месту контакта провода с розеткой и дифавтоматом – важно соблюдать и применят максимальную площадь контакта. В таком случае увеличивать само сечение провода – попросту нецелесообразно.

В завершении стоит отметить – розетка, как и защитный прибор от перепадов электроэнергии должны располагаться в доступном и открытом месте для того, чтобы была возможность быстро отключить автомат от сети в случае его возгорания или же иной неполадки.

При наличии в помещении отдельного щитка – лучше всего вмонтировать устройство защиты, заземления именно там и в особенности в том случае, когда рядом с автоматом мало места или нет желания портить внешний вид стен.

Установка и подключение стиральной машины к водопроводу и канализации

Содержание

1. Последовательность подключения машины — автомата своими руками.
2. Выбор приемлемого места.
3. Установка стиральной машины автомат в ванной комнате.
4. Стиральная машина на кухне.
5. Установка стиральной машины в других местах.
6. Что следует сделать перед установкой.
7. Этапы монтажа стиральной машины.
8. Важный этап установки машинки автомат — это её выравнивание в горизонтальной плоскости.
9. Подключение стиральной машины автомат к водопроводу своими руками
10. Крепление шланга.
11. Виды подключений стиральной машины к источнику водоснабжения.
12. Подключение к бачку унитаза.
13. Подключение к смесителю.
14. Подключение с врезкой в трубу.
15. Подключение в каком либо другом месте.
16. Подключение стиральной машины без использования трубопровода.
17. Подключение стиральной машины автомат к канализации своими руками.
18. Подключение стиральной машины к электросети.
19. Первый пуск машинки.
20. Видео как подключить стиральную машину автомат

Даже не обладая специализированными навыками, вы сможете самостоятельно осуществить подключение стиральной машины. Главное запомнить, что принцип подключения той или иной стиральной машины практически одинаков.

Последовательность подключения машины — автомата своими руками.

Перед тем как подключить агрегат нужно выбрать наиболее удобное и приемлемое место для её размещения.

После этого следует выполнить следующие этапы:

1. Стиральную машину надо установить очень ровно, без откосов.
2. Подсоединить гибкий шланг для подвода воды
3. Подключить сливной гибкий шланг для отвода воды
4. Подключить к электросети

Выбор приемлемого места.

Нужно весьма тщательно подойти к этому пункту. Так как впоследствии перенос в иное место будет затруднён. Следует учесть главные факторы:

• Наличие поблизости систем для снабжения водой и её отвода
• Присутствие вблизи розеток
• Ровная поверхность
• Общий интерьер и стиральная машина должны подходить друг другу
• Доступность к стиральной машине с каждой из сторон. Свободное открытие дверей.

При выборе места для установки обычно выбирают несколько самых приемлемых вариантов. Это кухня, прихожая или ванная.

Установка стиральной машины автомат в ванной комнате.

Это наиболее стандартное место размещения. Здесь наиболее удобно сделать отвод и подачу воды. Из недостатков можно выделить несколько. Большинство современных ванных комнат имеют весьма небольшие размеры, что вынуждает хозяев выбирать самые небольшие модели. Так же здесь весьма повышена влажность, что плохо сказывается на качестве всей проводки.

Стиральная машина на кухне.

Установка машины в кухонной комнате существенно не отличается от установки машины в ванной комнате. Тем не менее установка на кухне не всегда удобна, в отличие от других мест.

Установка стиральной машины в других местах.

Главным недостатком подобного размещения — это невозможность простого доступа ко всей системе.

Что следует сделать перед установкой.

Новая стиральная машина всегда транспортируется в упаковке. Все её отдельные части надёжно закреплены и защищены от случайных механических повреждений.

Этапы монтажа стиральной машины.

1. Убрать все скобы. Они находятся на задней стенке машинки. Они служат для жёсткого крепления всех элементов стиральной машины.
2. Удалить все специальные бруски, расположенные между корпусом и баком машинки.
3. Снять все болты, установленные в передней части стиральной машины. Они служат для полного обездвиживания барабана машинки. В образовавшиеся отверстия нужно вставить специальные заглушки, которые должны входить в комплект.

Все убранные детали нужно убрать, а не выкидывать. В случае обращения в сервис эти детали могут пригодиться.

Важный этап установки машинки автомат — это её выравнивание в горизонтальной плоскости.

Прежде чем начать установку стиральной машины, важно ознакомиться с некоторыми параметры напольного покрытия.

• Напольное покрытие по возможности должно быть абсолютно горизонтально.
• Быть весьма прочным.
• Защищено от различных колебаний, всегда возникающих при работе машинки.

При явном несоблюдении этих параметров нужно их максимально устранить. Укрепить пол можно цементной стяжкой.

Теперь приступаем к установке стиральной машинки на это место. Главное — соблюсти горизонтальность установки машинки. Горизонтальность устанавливают по верней крышке. Это возможно при помощи обычного строительного уровня. После этого подкручивают ножки посредством специальных фиксирующих гаек, добиваясь нужной высоты.

Категорически не рекомендуется подкладывать под ножки различные материалы. В процессе эксплуатации они могут выскользнуть и в результате машинка может сломаться. Но в то же время рекомендуется подложить под ножки тонкий резиновый материал.

При установке стиральной машинки следует учесть некоторые особенности:

• Лучшая установка достигается при полностью завинченных ножках. (подходит только для идеально горизонтального пола)
• При установке на наклонной поверхности лучше применить специальные фиксирующие детали.
• Так же надо раскачать машинку. Она не должна колебаться совсем или её колебания должны быть минимальны.

Подключение стиральной машины автомат к водопроводу своими руками

Этот этап наиболее важен и сложен. Поэтому нужно посмотреть на несколько важных моментов.

• Оценить место в котором будет стоять машинка. От этого будет зависеть метод подключения и выбор необходимых деталей.
• Необходимо помнить, что водопроводные шланги должны располагаться за мебелью или деталями интерьера. От этого будет зависеть их длина.
• Необходимо заранее оценить приблизительную длину прокладки водопроводного шланга. Очень часто в комплекте идут очень короткие.
• Для подключения к водопроводной системе понадобится: трубы, вентиль или обычный кран.

Кран для подключения стиральной машины автомат

Самый распространённый способ подключения — это подключение на ровном участке водопровода. Для этого потребуется тройник. Либо это можно сделать на специальном отростке трубы. К тройнику или отростку происходит подключение через бачок унитаза.

Этапы непосредственного подключения к водопроводу.

В процессе подсоединения вам могут понадобиться некоторые специальные инструменты. При работе с металлическим трубопроводом вам потребуются различные гаечные ключи. Так же будут нужны какие либо уплотнители. Фумлента или лён. Лучше выбрать лён, так как он разбухает в процессе использования и препятствует подтеканиям.

При работе с водопроводом, выполненным из полимеров, особенно если придётся производить новую врезку в него, вам будут нужно спец. инструменты для пайки полипропиленовых труб. Так же будет нужен калибратор и специальные фитинги.

Крепление шланга.

Во первых нужно присоединить трубопроводный шланг к машинке. При этом вставить в концы шланга специальные фильтра, которые идут в комплекте. После этого закрутить гайку расположенную на шланге. Гайку лучше закрутить вручную, без использования ключей.

Виды подключений стиральной машины к источнику водоснабжения.

Подключение к бачку унитаза.

Подключение стиральной машинки к бачку унитаза

Этот способ наиболее приемлем для новичков. В нём не потребуется производить специализированных операций.

• Потребуется тройник
• Тройник присоединяется к отростку трубы
• К тройнику подвести шланги для подачи воды в унитаз и стиральную машинку. Подача воды будет осуществляться посредством вентиля или запорного крана для подключения стиральной машины.

Главный недостаток этого способа — отсутствие возможности подключения в раздельном санузле или на кухне.

Подключение к смесителю.

Так же достаточно популярный способ подключения. Он надёжен и прост.

Главная особенность — это использование специального тройника, в конструкции которого присутствует шаровой кран. Установка этого тройника происходит между отводом и подводом холодной воды в смеситель.

Главный недостаток — отсутствие внешнего эстетического вида. Шланг будет всегда на виду и его можно будет спрятать только за специально сделанные детали интерьера.

Подключение с врезкой в трубу.

Этот метод так же достаточно прост. В месте разреза полимерной трубы нужно установить специальный металлический тройник.

Более подробно:

• Разрезать трубу в которой происходит подача воды
• Сделать замер тройника
• Вырезать часть трубопровода по сделанным замерам
• Присоединить кольцо с гайкой
• Развальцевать места разрезов трубы. Это делается при помощи калибратора
• Одеть трубу на штуцер фитинга
• Сильно затянуть гайки, перед этим плотно сдвинув кольца.

Кран для подключения стиральной машины в тройник нужно вкрутить заранее. Для того что бы не повредить полимерную трубу.

Если у вас установлены пластиковые трубы, то потребуется спец. инструмент и специальные фитинги для спайки крепежей с тройниками.

Подключение в каком либо другом месте.

Для этого способа нужно иметь специальный переходник — муфтовую седелку и прямую трубу. Муфтовая седелка — это хомут из обоймы с резьбовым отводом. В верхний отвод вкручивается шаровой кран для подключения стиральной машины. К нему подсоединяется труба, доставляющая воду в стиральную машину.

Подключение стиральной машины без использования трубопровода.

Этот способ подходит для дач или частных домов. Важно не забыть, что вода подаётся в стиральную машину под давлением. Для этого следует установить ёмкость с водой на небольшую высоту (до одного метра). Нужно так же не забыть доливать воду в бак

Подключение стиральной машины автомат к канализации своими руками.

Это возможно сделать одним из 2 способов. Временным и постоянным.

1. Первый способ подразумевает отсутствие постоянного подключения к канализационному стоку. Сливной шланг просто направляют в ванную или в унитаз.
2. Второй способ подразделяется на два варианта. Для первого варианта необходим сифон. Причём он должен быть специальной конструкции. В нём расположен отдельный ввод для стиральных машинок. Второй вариант подразумевает отсутствие сифона. Трубу подключают непосредственно в канализационную трубу. Главное, что бы шланг для отвода воды не соприкасался со сточной водой в трубе. Затем шланг нужно тщательно загерметизировать. Высота между полом и изгибом должна быть не более 50 см.

Подключение стиральной машины к электросети.

Главное, что требуется соблюдать — это требования техники безопасности, прописанные в каждой инструкции по эксплуатации. Из особенностей следует отметить наличие розетки с заземлённым проводом. Так же существуют некоторые рекомендации:

• При помощи отдельного ввода в щитке по специальным проложенным проводам. Аккуратный эстетический вид дополнительным кабелям можно придать с помощью везде продаваемым элементов интерьера.
• Использование устройства защитного отключения (УЗО).
• Использовать кабеля с тремя жилами. Площадь поперечного сечения не должна быть более 1,5 кв.см.
• Обязательно использовать розетку с заземлением.
• Запрещено подключение к водопроводным и отопительным системам.
• Желательно использовать розетку с крышкой для защиты от влаги.
• По возможности не использовать удлинители и тройники, во избежании механических и иных повреждений машинки.

Первый пуск машинки.

1. После всех проделанных этапов нужно проверить правильность установки.
2. Необходимо включить стиральную машину в каждом из её режимов.
3. После испытания работы без белья нужно ознакомиться со следующим:

• Время наполнения бака
• Нет протечек
• Правильная работа слива
• Правильное функционирование барабана
• Отжим
• Хороший прогрев воды за небольшой промежуток времени. Около шести минут после наполнения барабана водой.
• Отсутствие излишнего громыхания и других излишне громких звуков.

Видео как подключить стиральную машину автомат

подключение стиральной машины без водопровода, как установить

Содержание:

1. Принцип работы стиральной машины автомат
2. Способы организации водозабора без водопровода
3. Подключение стиральной машины-автомата
4. Имитация работы насосной станции

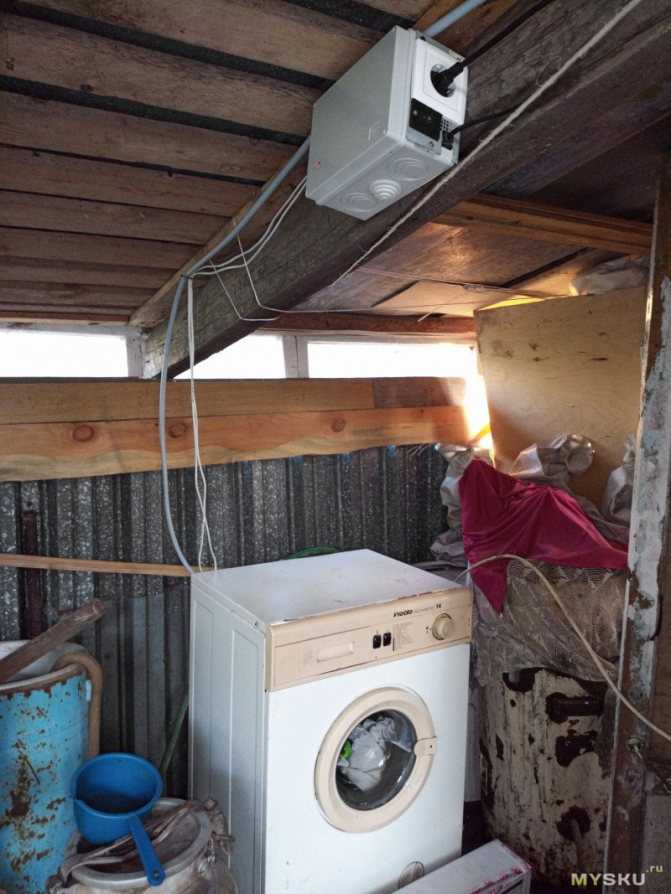

Многие задумываются, можно ли подключить стиральную машину без водопровода, это актуально для владельцев дачных домов с приходом теплого времени года. Многие из них проводят летний отпуск на свежем воздухе за городом.

Принцип работы стиральной машины автомат

В современных бытовых машинах для стирки процесс этот полностью автоматизирован. Согласно заданной программе техника сама заливает воду, нагревает ее, добавляет моющие и отбеливающие средства, выполаскивает белье, отжимает его, сливает использованную воду.

Перечень функций стиральных машин разных моделей отличается, но принцип их работы почти аналогичен:

• вода поступает в отсек, куда засыпают средство для стирки;
• потом она по патрубку наливается в бак с вращающимся барабаном;
• отработанная вода после завершения стирки удаляется в канализацию при помощи специального сливного насоса.

Поступление воды в стиральную машину обеспечивает электромагнитный клапан – он открывается при наличии электропитания. Необходимо, чтобы вода поступала под давлением. Если сила напора недостаточна в системе водоснабжения, вода прекращает поступать или происходит сбой в программе стирки. Машина-автомат в таком случае часто ломается. В квартире или городском доме проблема подачи воды решается путем подключения к водопроводу, что на загородном дачном участке не всегда возможно.

Способы организации водозабора без водопровода

Подключение стиральной машины без водопровода на даче можно организовать при условии подачи воды под давлением.

Сделать это можно несколькими способами:

1. Добавление воды вручную. Реализуется этот вариант посредством отсека для моющих средств. Недостаток такого способа заключается в том, что после окончания каждого запрограммированного этапа стиральная машина останавливается, а для продолжения ее работы нужно доливать воду, на что требуется затрачивать немало времени.
2. Обустройство насосной станции. Такой вариант весьма затратный. Нет смысла пользоваться ею в летнее время лишь для подключения стиральной машины. Кроме этого, задействовать насосную станцию можно при условии наличия чистого водяного источника.
3. Создание давления искусственным образом. Можно поместить емкость с водой выше, чем уровень расположения стиральной машины примерно на 8-10 метров. Если в доме имеется чердак или второй этаж, то такой вариант вполне возможен. Недостаток данного варианта заключается в необходимости носить воду на верхний этаж.
4. Имитация работы насосной станции. Реализовать данное решение можно путем использования небольшого насоса, который необходимо установить между машинкой и емкостью с водой. Данный способ считается наиболее оптимальным и не требующим значительных финансовых расходов.

Подключение стиральной машины-автомата

Перед тем как подключить стиральную машину автомат без водопровода, нужно убедиться, что в помещении, где планируется ее установить, имеется возможность поместить насос. Также не следует забывать, что использованную воду нужно сливать, для чего необходимо обустроить ее отвод или поставить специальную емкость. Читайте также: «Как подключить слив стиральной машины, как сделать это правильно».

При наличии длинного шланга оптимальным решением является вывод его на прилегающую к постройке территорию для слива в заранее подготовленную яму.

До того как будет запущена стиральная машина автомат без подключения к водопроводу, нужно убедиться, что из ее барабана удалены все транспортировочные болты.

Имитация работы насосной станции

Принимая решение, как подключить стиральную машинку-автомат без водопровода, следует обратить внимание на возможность использовать вариант с имитацией насосной станции. Для этого потребуется любой дачный насос.

Чтобы подключить, нужны:

• емкость для воды;
• насос и реле для его включения/выключения;
• расходные материалы — переходники, тройник, штуцер, шаровый кран, фум-лента.

Приобретая стиральную машинку для дачи, нужно обратить внимание на модель небольшого объема, требующую на 1 цикл работы примерно 40 литров. В соответствии с этим параметром подбирают емкость для воды. Обычно используют бочку вместимостью около 100 литров.

Подключение стиральной машины автомат без водопровода выполняется следующим образом:

1. Собирают конструкцию, состоящую из сливного насоса, реле давления, дачного шланга, используя тройник, от которого один отвод направляют на машину, второй – к насосу, а третий — к реле давления. Провода от реле давления в количестве двух штук подключают к сети в 220V и к насосу.
2. Принцип работы реле следующий: если оно замкнуто, насос работает для создания давления. Когда в машине открывается электроклапан для наполнения ее водой, в системе понижается давление и реле срабатывает автоматически. После этого запускается насос, закачивающий воду в стиральную машину. Если барабан наполнится водой в нужном количестве, закрывается электроклапан. В это время на насос от реле поступает сигнал об отключении.
3. До того как установить стиральную машину автомат без водопровода, соединение шланга с насосом и тройником нужно делать на резьбе, чтобы при необходимости использовать его для дачных работ, а перед началом стирки можно было подключать. Для соединения всех элементов конструкции, чтобы избежать утечек и замыканий, применяют герметик и фум-ленту.

Реле давления относится к дорогостоящим приборам и при определенных условиях можно обойтись без него.

Существует два способа его замены:

• выполнить подключение к электроклапанам машины напрямую. Для осуществления такого варианта нужно реализовать схему подключения к клапанам, работающую, когда один из них открыт. Чтобы это сделать, нужно вскрыть крышку стиралки;
• подключиться при помощи герконов, представляющих собой контакты в стеклянной колбе. При срабатывании геркона на насос будет передаваться сигнал на включении (клапан открывается и вокруг него появляется магнитное поле). Машину вскрывать не потребуется.

Когда схема завершена, подключение стиральной машины без водопровода считается законченным. Нужно водой наполнить емкость и туда опустить шланг.

автоматизация | Технология, типы, рост, история и примеры

Жаккардовый ткацкий станок

Смотреть все СМИ

Ключевые люди:

Жак де Вокансон

Похожие темы:

компьютерно-интегрированные производства контроль с обратной связью машинное программирование программируемая автоматика промышленный робот

Просмотреть весь связанный контент →

Сводка

Прочтите краткий обзор этой темы

автоматизация применение машин к задачам, которые когда-то выполнялись людьми или, все чаще, к задачам, которые иначе были бы невозможны. Хотя термин механизация часто используется для обозначения простой замены человеческого труда машинами, автоматизация обычно подразумевает интеграцию машин в самоуправляемую систему. Автоматизация произвела революцию в тех областях, в которых она была внедрена, и едва ли найдется аспект современной жизни, на который она не повлияла.

Термин «автоматизация» был придуман в автомобильной промышленности примерно в 1946 году для описания более широкого использования автоматических устройств и средств управления на механизированных производственных линиях. Происхождение слова приписывают Д. С. Хардеру, в то время техническому директору Ford Motor Company. Этот термин широко используется в производственном контексте, но он также применяется вне производства в связи с различными системами, в которых механическое, электрическое или компьютеризированное действие в значительной степени заменяет человеческие усилия и интеллект.

В общем случае автоматизацию можно определить как технологию, связанную с выполнением процесса с помощью запрограммированных команд в сочетании с автоматическим контролем обратной связи для обеспечения надлежащего выполнения инструкций. Полученная система способна работать без вмешательства человека. Развитие этой технологии все больше зависит от использования компьютеров и связанных с ними технологий. Следовательно, автоматизированные системы становятся все более изощренными и сложными. Усовершенствованные системы представляют собой уровень возможностей и производительности, которые во многих отношениях превосходят способности людей выполнять те же действия.

Технологии автоматизации созрели до такой степени, что ряд других технологий развился из них и получил собственное признание и статус. Робототехника — одна из таких технологий; это специализированная отрасль автоматизации, в которой автоматическая машина обладает определенными антропоморфными или человекоподобными характеристиками. Наиболее типичной человеческой характеристикой современного промышленного робота является его механическая рука с приводом. Рука робота может быть запрограммирована на выполнение последовательности движений для выполнения полезных задач, таких как загрузка и разгрузка деталей на производственной машине или выполнение последовательности точечных сварок на листовых частях кузова автомобиля во время сборки. Как показывают эти примеры, промышленные роботы обычно используются для замены людей в фабричных операциях.

Викторина «Британника»

Гаджеты и технологии: правда или вымысел?

Виртуальная реальность используется только в игрушках? Использовались ли когда-нибудь роботы в бою? От компьютерных клавиатур до флэш-памяти — узнайте о гаджетах и ​​технологиях в этой викторине.

В этой статье рассматриваются основы автоматизации, включая ее историческое развитие, принципы и теорию работы, применение на производстве и в некоторых сферах услуг и отраслях, важных в повседневной жизни, а также влияние на человека и общество в целом. В статье также рассматривается разработка и технология робототехники как важная тема в области автоматизации. Связанные темы см. в разделе Информатика и обработка информации.

Историческое развитие автоматизации

Технология автоматизации развилась из родственной области механизации, начало которой положила промышленная революция. Механизация относится к замене силы человека (или животного) механической силой той или иной формы. Движущей силой механизации была склонность человечества к созданию инструментов и механических устройств. Здесь описаны некоторые важные исторические разработки в области механизации и автоматизации, приведшие к созданию современных автоматизированных систем.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Ранние разработки

Первые инструменты из камня представляли собой попытки доисторического человека направить свою физическую силу под контроль человеческого разума. Тысячи лет, несомненно, потребовались для разработки простых механических устройств и машин, таких как колесо, рычаг и шкив, с помощью которых можно было увеличить силу человеческих мышц. Следующим расширением стала разработка механических машин, для работы которых не требовалась человеческая сила. Примеры этих машин включают водяные колеса, ветряные мельницы и простые устройства с паровым приводом. Более 2000 лет назад китайцы разработали отбойные молотки, приводимые в движение проточной водой и водяными колесами. Первые греки экспериментировали с простыми реактивными двигателями, работающими от пара. Механические часы, представляющие собой довольно сложный узел с собственным встроенным источником питания (гирей), были разработаны около 1335 года в Европе. Ветряные мельницы с механизмами автоматического поворота парусов были разработаны в средние века в Европе и на Ближнем Востоке. Паровой двигатель стал крупным достижением в развитии механических машин и положил начало промышленной революции. В течение двух столетий, прошедших с момента появления паровой машины Уатта, были изобретены механические двигатели и машины, получающие энергию от пара, электричества, химических, механических и ядерных источников.

Каждая новая разработка в истории механических машин влекла за собой повышенные требования к устройствам управления для использования мощности машины. Самые ранние паровые двигатели требовали, чтобы человек открывал и закрывал клапаны, чтобы сначала впустить пар в поршневую камеру, а затем выпустить его. Позже был разработан механизм золотникового клапана для автоматического выполнения этих функций. Единственная потребность человека-оператора заключалась в том, чтобы регулировать количество пара, которое контролировало скорость и мощность двигателя. Это требование человеческого внимания при работе паровой машины было устранено регулятором летающих шаров. Это устройство, изобретенное Джеймсом Уаттом в Англии, состояло из утяжеленного шара на шарнирном рычаге, механически соединенного с выходным валом двигателя. По мере увеличения скорости вращения вала центробежная сила заставляла утяжеленный шар двигаться наружу. Это движение управляло клапаном, который уменьшал подачу пара в двигатель, тем самым замедляя двигатель. Регулятор летающих шаров остается элегантным ранним примером системы управления с отрицательной обратной связью, в которой увеличение выходной мощности системы используется для снижения активности системы.

Отрицательная обратная связь широко используется как средство автоматического управления для достижения постоянного уровня работы системы. Типичным примером системы управления с обратной связью является термостат, используемый в современных зданиях для контроля температуры в помещении. В этом устройстве понижение температуры в помещении приводит к замыканию электрического выключателя, в результате чего нагреватель включается. При повышении температуры в помещении выключатель размыкается и подача тепла отключается. Термостат можно настроить на включение нагревателя при любой заданной температуре.

Еще одним важным событием в истории автоматизации стал жаккардовый ткацкий станок (см. фотографию), который продемонстрировал концепцию программируемой машины. Около 1801 года французский изобретатель Жозеф-Мари Жаккард изобрел автоматический ткацкий станок, способный создавать сложные узоры на текстиле, управляя движением множества челноков с разноцветными нитями. Выбор различных рисунков определялся программой, содержащейся в стальных картах, в которых были пробиты отверстия. Эти карты были предками бумажных карт и лент, которыми управляют современные автоматические машины. Концепция программирования машины получила дальнейшее развитие позже в 19 веке.век, когда Чарльз Бэббидж, английский математик, предложил сложную механическую «аналитическую машину», которая могла бы выполнять арифметические операции и обработку данных. Хотя Бэббидж так и не смог завершить его, это устройство было предшественником современного цифрового компьютера. См. компьютеры.

Умные кофемашины с Home Connect

Мммм… Хотели бы вы просыпаться каждое утро с запахом свежего кофе, не вставая, чтобы приготовить его? С кофемашинами с функцией Home Connect эта мечта становится реальностью.

Умными полностью автоматическими кофемашинами Bosch и других производителей бытовой техники можно легко управлять из любой комнаты с помощью приложения Home Connect. Пока вы наслаждаетесь нежным началом дня, ваша кофемашина будет работать полностью автоматически, готовя ваш любимый кофе на вашей кухне.

Кофе по вашему вкусу – в любое время. Предпочитаете ли вы эспрессо, латте маккиато или большую чашку белого кофе, умные кофемашины с функцией Home Connect примут к сведению то, как вы и ваша семья любите пить кофе.

Вы даже можете использовать приложение Home Connect, чтобы расширить свои знания обо всем, что связано с кофе. Это означает, что вы и ваши гости сможете получать удовольствие от знакомства с новыми смесями и вкусами.

Дополнительные преимущества умной кофемашины

Удобство выше усилий: пока вы наслаждаетесь латте макиато с дополнительной пеной, функция autoMilk Clean вашей машины полностью автоматически очистит молочную систему.

Чего ты ждешь? Взгляните на возможности, которые может предложить ваша кофемашина Home Connect.

Испытайте умные устройства, не владея ими

Вы когда-нибудь задумывались о том, что делает Home Connect таким умным? Ну, есть блестящий способ узнать это для себя. Функция Demo Appliance в приложении Home Connect позволяет вам открыть для себя все функции интеллектуального устройства без необходимости его владения. Просто загрузите приложение и добавьте демонстрационный прибор из одной из категорий, например, посудомоечную машину, и испытайте функции Home Connect на собственном опыте.

Показать больше

Кофемашины на любой вкус

Как на самом деле работает умная кофемашина? Ваша полностью автоматическая кофемашина приготовит кофе одним щелчком мыши в приложении Home Connect — независимо от того, где вы находитесь, и именно так, как вам нравится.

Если у вас есть гости, вы можете использовать список воспроизведения напитков, чтобы создавать заказы на кофе и отправлять их в машину. На дисплее есть функция отслеживания в реальном времени, которая сообщает вам, какой кофе в данный момент готовит ваш бариста.

Показать больше

Особые сорта кофе со всего мира

Удивите любимого человека новыми кофейными наслаждениями.

Приложение Home Connect может вдохновить вас новыми идеями: узнайте об итальянском фирменном кофе, индийском каапи и австралийском флэт уайт. В дополнение к известным классическим напиткам вы можете открыть и попробовать еще 17 специальных вариантов кофе.

Показать больше

Концентрированные знания, от кофейных зерен до чашки

Станьте кофейным экспертом и узнайте о новых сортах и ​​смесях кофе и местах, где они выращиваются. Все эти знания доступны в приложении Home Connect.

Приготовление кофе само по себе является искусством. На окончательный вкус влияет вода и зерна, а также давление кофемашины и даже ее высота над уровнем моря. Узнайте больше с функцией ноу-хау кофе. Здесь вы можете получить рецепты и прочитать информацию о методах обжарки.

Показать больше

Кофемашина, которая помнит, кто вы есть

Ваша интеллектуальная кофемашина может больше, чем просто варить кофе. Он использует приложение, чтобы напомнить вам поставить молоко обратно в холодильник и сообщает, когда вам нужно купить больше кофейных зерен.

А если у вас нет под рукой смартфона, вы можете подключить свою кофемашину к LaMetric TIME — часам со светодиодным пиксельным дисплеем, которые позволяют получать уведомления.

Показать больше

Наши бренды, ваши возможности

Больше идей для умной кухни

Приготовьте утренний кофе в постели

Получите максимум от умной кофемашины с поддержкой Wi-Fi с помощью приложения Home Connect. Подключитесь и настройте с помощью мобильного телефона или планшета, чтобы пользоваться множеством дополнительных функций, таких как приготовление утреннего кофе, не вставая с постели. Вы также получите доступ к разнообразным партнерским услугам с вдохновляющими идеями умного дома. Улучшите свои повседневные дела с помощью Home Connect.

Управление кофемашиной Home Connect с помощью приложения

Хотите быстро выпить эспрессо перед походом в магазин? Просто отправьте свой заказ на умную кофемашину через приложение Home Connect, пока вы сидите и планируете свои покупки в своей гостиной.

Вы можете использовать приложение для управления кофемашиной с поддержкой Wi-Fi из линейки Home Connect от Bosch и бытовой техники других брендов с помощью смартфона или планшета.

Кроме того, функция мира кофе Home Connect в приложении постоянно предлагает вам новые идеи приготовления кофе и запоминает ваши любимые творения. Так же, как вам это нравится!

Ваша кофемашина с поддержкой Wi-Fi использует приложение, чтобы отправить вам напоминание о том, что молоко или кофейные зерна заканчиваются.

Приложение интуитивно понятно в использовании, а ваша панель управления спроектирована так, чтобы быть простой.

Воспользуйтесь демонстрационными приборами прямо сейчас, чтобы увидеть, как вы можете управлять приборами с помощью приложения Home Connect, даже если вы еще не подключили прибор к Home Connect.

Откройте для себя приложение Home Connect и протестируйте демонстрационные устройства.

Узнайте больше о приложении Home Connect

Поддержка

Анализ и обслуживание с помощью удаленной диагностики

Вам нужен инженер, потому что ваша кофемашина работает не так, как обычно? Просто позвоните на горячую линию Home Connect, и вас свяжут напрямую со службой поддержки клиентов.

С вашего разрешения представитель службы поддержки может получить доступ к вашей смарт-кофемашине онлайн и начать удаленную диагностику. Обычно сообщение об ошибке может быть получено и проблема решена таким образом. Если инженеру необходимо лично приехать, он или она может использовать данные анализа удаленной диагностики, чтобы подготовиться к задачам технического обслуживания или ремонта вашего устройства. Это экономит ваше время и деньги.

Обратиться в службу удаленной диагностики

Часто задаваемые вопросы

Что умеет умная кофемашина?

Умная кофемашина с функцией Home Connect запоминает ваши предпочтения в отношении кофе. Вы можете использовать функцию мира кофе в приложении Home Connect, чтобы найти свой любимый кофе и кофе ваших гостей. Кофе-плейлист позволяет вам вводить заказы ваших гостей на кофе, чтобы кофеварка могла позаботиться об их приготовлении. Он также отмечает настройки, чтобы ваши гости могли насладиться теми же особыми вариантами кофе в следующий раз, когда они придут в гости.

Если ваша умная кофемашина также оснащена функцией OneTouch, она может приготовить любой кофейный напиток одним нажатием кнопки, независимо от приложения. Инновационная технология автоматически контролирует подачу кофе и молочной пены.

Что такое полностью автоматическая кофемашина?

Полностью автоматические кофемашины предлагают все функции, необходимые для приготовления действительно великолепного кофе. Они заваривают свежие кофейные зерна и готовят различные варианты кофе высокого качества. У них даже есть вспениватель молока. Современные модели могут вручную устанавливать и сохранять количество воды, уровень помола, количество кофе и многое другое! Это позволяет приготовить идеальный кофе одним нажатием кнопки. В результате ваш кофе всегда соответствует высоким стандартам качества.

Какая технология необходима для использования приложения Home Connect?

Home Connect работает только с интеллектуальными кофемашинами Bosch, Siemens, Gaggenau и NEFF, которые предназначены для этой функции. В разделе «Умная бытовая техника» вы можете узнать, какие типы бытовой техники работают с Home Connect. Приложение Home Connect можно использовать на смартфонах и планшетах, для этого требуется подключение к сети Wi-Fi. Вы можете управлять своей бытовой техникой с помощью нескольких смарт-устройств.

Узнать больше

Заявка на патент США для автоматической машины для обработки материалов в форме листов, в частности листов стекла. Заявка на патент (заявка № 20030150240 от 14 августа 2003 г.) Настоящее изобретение относится к автоматической машине для обработки материалов в виде листов, в частности листов стекла.

[0002] Известно, что в автоматических машинах для обработки материалов в виде листов и, в частности, в машинах, выполняющих обработку краев и поверхностей стеклянных листов по периметру, листы удерживаются на рабочем столе машины с помощью присосок, которые имеют такую ​​конструкцию. чтобы соединиться с рабочим столом и определить в верхней области множество присосок для поддержки обрабатываемого листа.

[0003] Если присоски также должны позиционировать лист на рабочем столе, чтобы машина могла выполнять предусмотренные рабочие операции в автоматическом режиме, то присоски должны быть установлены точно в заданном положении.

[0004] В известных в настоящее время решениях именно оператор вручную позиционирует присоски, размещая их в соответствии с шаблонами или, необязательно, используя автоматические системы машины, которые точно указывают, где должны быть применены присоски.

[0005] Такое решение вряд ли практично, как потому, что оператору на практике приходится подниматься на рабочий стол, в случае больших габаритов с размещением элементов присоски на определенном расстоянии от края, так и потому, что правильность позиционирования на практике в конечном итоге возлагается на оператора. аккуратность оператора.

[0006] Другая проблема заключается в том, что на практике оператору приходится наклоняться над областью, где находится рабочая головка, что сопряжено с риском, связанным с безопасностью.

[0007] В других известных решениях для позиционирования присосок используется рабочая головка, но шланги, подающие воздух, необходимо вручную подсоединять к уже установленным присоскам с риском перемещения указанных присосок и с ранее отмеченными проблемами безопасности для оператора. .

[0008] Кроме того, присоски, снабженные центрирующими или позиционирующими элементами, должны позиционироваться вручную, и поэтому автоматическое позиционирование только некоторых присосок, безусловно, не очень полезно.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0009] Целью настоящего изобретения является устранение вышеупомянутых недостатков путем создания автоматической машины для обработки материалов в виде листов, в частности листов стекла, которая позволяет автоматически позиционировать элементы присоски в нескольких точках рабочего стола, которые могут быть предварительно выбраны в момент времени. будет, не требуя ручного вмешательства оператора.

[0010] В рамках этой цели задачей настоящего изобретения является создание автоматической машины, в которой можно достичь абсолютной точности позиционирования, при этом оператор все время остается вне рабочей зоны, что обеспечивает значительную безопасность в работе.

[0011] Другая цель изобретения состоит в том, чтобы создать автомат, в котором можно добиться высокой повторяемости позиционирования с, как следствие, оптимальным качеством результатов.

[0012] Другой целью настоящего изобретения является создание автоматической машины, которую можно легко получить, исходя из обычно имеющихся в продаже элементов и материалов, и которая, кроме того, является конкурентоспособной с чисто экономической точки зрения.

[0013] Эта цель, а также эти и другие задачи, которые станут более очевидными в дальнейшем, достигаются с помощью автоматической машины для обработки материалов в форме листов, в частности листов стекла, которая включает в себя опорную раму, имеющую рабочий стол для поддержки обрабатываемых листов с помощью присоски. элементы, и инструментальный магазин, при этом рама для поддержки рабочей головки связана с указанной рамой, при этом указанная головка может перемещаться над указанным рабочим столом, отличающаяся тем, что она содержит захватный инструмент, который может перемещаться указанной рабочей головкой для захват элементов присосок из магазина элементов присосок и размещение их на указанном рабочем столе и/или наоборот.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0014] Дополнительные характеристики и преимущества станут более очевидными из нижеследующего подробного описания предпочтительного, но не исключительного варианта осуществления автоматической машины для обработки материалов в форме листа, в частности листов стекла, проиллюстрированного только в качестве неограничивающего примера на прилагаемых чертежах, на которых :

[0015] ИНЖИР. 1 представляет собой схематический вид в плане автомата в соответствии с настоящим изобретением;

[0016] ИНЖИР. 2 — вертикальный вид автомата с частичным вырезом;

[0017] ИНЖИР. 3 представляет собой вид спереди положения захватного инструмента в магазине держателя инструмента;

[0018] ИНЖИР. 4 — вид сверху на положение захватного инструмента в инструментальном магазине;

[0019] ИНЖИР. 5 представляет собой схематический вид в перспективе захватного инструмента зажимного типа во время его приближения к элементу присоски, расположенному в магазине элементов присоски;

[0020] ИНЖИР. 6 — вид в перспективе пневматического захватного инструмента при подходе к элементу присоски в магазине держателя инструмента;

[0021] ИНЖИР. 7 представляет собой вид в перспективе соединения между пневматическим захватным инструментом и элементом присоски;

[0022] ИНЖИР. 8 — вид на ступеньку для захвата элемента присоски с центрирующим устройством;

[0023] ИНЖИР. 9 — вид в разрезе пневматического захватного инструмента;

[0024] ИНЖИР. 10 — элемент автоматической присоски, опирающийся на магазин;

[0025] ИНЖИР. 11 — вид элемента автоматической присоски, установленного на рабочем столе;

[0026] ИНЖИР. 12 — схематический вид машины с магазином на присосках;

[0027] ИНЖИР. 13 представляет собой вид сбоку магазина присосок, показывающий оболочку для соединения шланга;

[0028] ИНЖИР. 14 — вид присоски с центрирующим элементом, снабженным ориентируемыми соединителями для воздушных шлангов.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ

[0029] Как показано на чертежах, автоматическая машина для обработки материалов в форме листов, в частности листов стекла, согласно изобретению, в целом обозначенная ссылочной позицией 1, содержит опорную раму 2, которая известным образом сама по себе имеет рабочий стол. 3, на котором можно расположить листы 4, в частности листы стекла, которые должны быть подвергнуты обработке по периметру кромки и/или поверхности, которая может быть образована, например, обработкой краев или обработкой, выполняемой на поверхности листа.

[0030] Лист 4 удерживается на месте с помощью присосок, обозначенных ссылочной позицией 5, и с помощью присосок с центрирующим устройством, которые обозначены ссылочной позицией 6. Присоски 5 и 6 само по себе известного типа и, соответственно, предназначены для удерживания листа и, чтобы удерживать его, а также обеспечивать с помощью центрирующего устройства локаторы для правильного позиционирования обрабатываемого листа.

[0031] Присоски 5 и 6 соединены известным образом посредством трубопроводов 7 с источником вакуума VS, чтобы известным образом фиксировать присоски к рабочему столу 3 и листу. 4 к элементам присоски.

[0032] Линии 7 предпочтительно имеют спиральный тип, в отличие от того, что происходит в предшествующем уровне техники, в котором прямые шланги должны быть обрезаны по размеру в каждом случае в соответствии с расстоянием между элементом присоски и коллектором для соединения с источником вакуума. , что увеличивает время подготовки машины.

[0033] Сбоку рядом с рабочим столом 3 находится магазин инструментов, обычно обозначенный ссылочной позицией 8, на котором расположены инструменты, последовательно забираемые рабочей головкой 9 для выполнения различных рабочих операций.

[0034] Рабочая головка 9 соединена с рамой 10, расположенной над рабочим столом 3, так что рабочая головка 9 может совершать движения над рабочим столом в обоих направлениях.

[0035] Кроме того, рабочая головка 9, само по себе известным образом, совершает движения вокруг своей вертикальной оси, которая обычно известна как ось С.

[0036] В машинах такого типа необходимо позиционировать присоски, и особенно для присосок, снабженных центрирующим устройством 6, необходимо выполнять точное позиционирование, поскольку именно такие элементы позволяют обеспечить соответствующее позиционирование листа. для последующей работы.

[0037] Особенность изобретения состоит в том, что имеется захватный инструмент, в целом обозначенный ссылочной позицией 20, который может быть расположен в инструментальном магазине 8 и может захватываться рабочей головкой 9.выполнять в автоматическом режиме последовательное перемещение элементов 5 и 6 присосок на рабочий стол, при этом указанные элементы берутся из магазина 15 элементов присосок, на котором расположены элементы присосок; указанные элементы присоски подхватываются рабочей головкой и размещаются точно в намеченной точке рабочего стола 3; количество присосок на магазине может варьироваться в зависимости от производительности машины.

[0038] Как показано на фиг. 1-5 показан захват 20, снабженный зажимными зажимами, обычно обозначенными ссылочной позицией 21, которые на практике состоят из штифтов 22, которые могут перемещаться в радиальном направлении и могут быть вставлены в центрирующие отверстия 23, выполненные в присосках 5 и в присосках 6.

[0039] Действие захвата, выполняемое в центральном положении по отношению к верхней части элемента присоски, позволяет иметь один захватный инструмент независимо от размеров элемента присоски.

[0040] Захватывающий элемент или инструмент 20 снабжен типичным конусом 25 для его соединения с рабочей головкой.

[0041] В соответствии с другим конструктивным вариантом захватного элемента 20 и в соответствии с тем, что показано на фиг. от 6 до 9, захватный элемент 20 может иметь пневматическую пластину 30, которая может быть соединена с источником вакуума VS, предусмотренным в машине, посредством соединения, которое может быть предусмотрено непосредственно на рабочей оси или, опционально, посредством бокового выхода корпус элемента захвата, который в противном случае закрыт.

[0042] Вакуумная плита, зацепляясь с присосками 5а и 6а, расположенными в верхней области по отношению к элементам присоски 5 и 6, может выполнять зацепление очень практичным и быстрым способом, что позволяет захватывать элементы присоски и перемещать их. их, пока они не будут установлены.

[0043] К сказанному выше следует добавить, что в магазине 15 элементов присоски имеются позиционирующие средства 26 для ориентированного позиционирования элементов присоски, которые состоят из двух штыревых элементов взаимно различных размеров, которые обеспечивают однократное позиционирование, так что Элементы присоски с центрирующим устройством расположены так, что центрирующее устройство, обозначенное ссылочной позицией 6b, всегда находится в одном и том же угловом положении.

[0044] Таким образом, рабочая головка с помощью захватного инструмента захватывает элемент присоски и может совершать заданный угловой поворот, благодаря чему достигается точное угловое позиционирование центрирующего устройства.

[0045] Как показано на фиг. 10 и 11, можно использовать автоматические присоски 50, с помощью которых соединение с источником вакуума VS обеспечивается автоматически, как только присоски располагаются на рабочем столе.

[0046] Для этой цели на корпусе 51 автоматического элемента 50 присоски имеются средства управления, образованные элементом 52 управления потоком, содержащимся в гнезде 53, в которое ведет нижний впускной канал 54; элемент управления потоком толкается упругими средствами, такими как пружина 55, и его нижний конец выступает из нижней части корпуса 51.

[0047] При размещении присоски 50 на рабочем столе 3 исполнительный механизм 52 перемещается вверх и, имея форму усеченного конуса, освобождает соединение с воздуховодом 54; Таким образом, вакуум, который фиксирует элемент присоски, создается автоматически.

[0048] Выемка 57 предусмотрена в магазине 15 в области, затронутой элементом присоски, для того, чтобы избежать расцепления элемента управления потоком и позволить поднять элемент присоски.

[0049] В частности, со ссылкой на фиг. 12 и 13, машина может быть снабжена магазином для присосок, обозначенным ссылочной позицией 60, который предварительно установлен для обеспечения одновременного позиционирования нескольких элементов присосок, снова обозначенных ссылочными позициями 5 и 6, в количестве, достаточном для не менее одной рабочей станции.

[0050] В показанном конкретном примере магазин присосок предварительно настроен для размещения присосок на двух отдельных рабочих станциях, которые сформированы на одной и той же рабочей поверхности.

[0051] Особенность настоящего изобретения состоит в том, что элементы присоски уже соединены с соответствующим воздуховодом и, в частности, гибкими спиральными шлангами, обозначенными ссылочной позицией 61, которые предусмотрены для двух воздуховодов и используются для присосок 5, и гибкие спиральные шланги 62, имеющие четыре канала и используемые для присосок с позиционирующим элементом.

[0052] Для выполнения соединения имеется соединительная оболочка 65 для полужестких шлангов 66, подсоединяемых к воздушному и вакуумному коллекторам 80.

[0053] Чехлы 65 можно соединить в держателях чехлов или в стойке 67, предусмотренной на магазине 60 с присосками.

[0054] Таким образом, можно выполнять автоматическое позиционирование присосок, которое выполняется машиной с помощью соответствующей программы, которая резко сокращает время настройки машины, а оператор работает в полной безопасности, не залезая на машину и не спускаясь с нее.

[0055] Кроме того, тот факт, что магазин содержит достаточное количество присосок для подготовки как минимум одной рабочей станции, позволяет инструменту для подбора автоматически последовательно позиционировать присоски без необходимости снимать соединительные шланги, закрепленные в зажимах фиксаторы оболочки 67.

[0056] С помощью программы управления машина может выполнять последовательное позиционирование присосок без перекрытия спиральных шлангов и без помех, вызванных уже установленными присосками.

[0057] Для облегчения соединения присосок 6, снабженных центрирующим элементом, ориентация которого вокруг так называемой оси С или вертикальной оси не может быть изменена, целесообразно, как показано на фиг. 14, поворотные соединители со средствами ориентации 70 для входов четырех шлангов, что позволяет облегчить ориентацию шлангов и уменьшить перекрытия или возможность изгибов.

[0058] Таким образом, на практике станок можно запрограммировать на использование инструмента захвата, как и любого другого инструмента, автоматически извлекая его из магазина инструментов и с возможностью захвата различных элементов присосок, очень быстро размещая их на рабочем столе. и безопасно, обеспечив их автоматическую блокировку при разблокировке.

[0059] Следует также отметить, что инструмент захвата устроен так, что он может зацеплять элементы присоски независимо от размеров верхней присоски и всегда обеспечивает точное угловое позиционирование.

[0060] Задуманное таким образом изобретение допускает многочисленные модификации и вариации, все из которых входят в объем прилагаемой формулы изобретения.

[0061] Все детали в дальнейшем могут быть заменены другими технически эквивалентными элементами.

[0062] На практике используемые материалы, а также условные формы и размеры могут быть любыми в соответствии с требованиями.

[0063] Раскрытия в итальянской патентной заявке № MI 2002A000267, из которых эта заявка претендует на приоритет, включены сюда посредством ссылки.

Автоматическая активация виртуальной машины в Windows Server

Обратная связь Редактировать

Твиттер LinkedIn Фейсбук Эл. адрес

• Статья
• 20.08.2021
• 4 минуты на чтение

Автоматическая активация виртуальной машины (AVMA) выступает в качестве механизма подтверждения покупки, помогая гарантировать, что продукты Windows используются в соответствии с Правами на использование продукта и Условиями лицензионного соглашения на программное обеспечение Microsoft.

AVMA позволяет активировать виртуальные машины (ВМ) Windows Server на правильно активированном узле Windows Server Hyper-V даже в отключенных средах. AVMA привязывает активацию виртуальной машины к лицензированному узлу виртуализации и активирует виртуальную машину при ее запуске. При использовании AVMA вы можете получать отчеты об использовании и исторические данные о состоянии лицензии виртуальной машины в режиме реального времени. Данные отчетов и отслеживания доступны на хосте виртуализации.

Практическое применение

На хостах виртуализации AVMA предлагает несколько преимуществ.

Менеджеры центров обработки данных могут использовать AVMA для выполнения следующих действий:

• Активация виртуальных машин в удаленных местах
• Активировать виртуальные машины с подключением к Интернету или без него
• Отслеживание использования виртуальных машин и лицензий на узле виртуализации без каких-либо прав доступа к виртуализированным системам

Партнерам по лицензионному соглашению с поставщиком услуг (SPLA) и другим хостинг-провайдерам не нужно делиться ключами продукта с арендаторами или получать доступ к виртуальной машине арендатора для ее активации. Активация виртуальной машины прозрачна для арендатора при использовании AVMA. Хостинг-провайдеры могут использовать журналы серверов для проверки соответствия лицензии и отслеживания истории использования клиентов.

Системные требования

Необходимо активировать узел виртуализации, на котором будут запускаться виртуальные машины. Ключи можно получить в Центре обслуживания корпоративных лицензий или у поставщика OEM.

Примечание

В отказоустойчивом кластере каждый узел виртуализации в кластере должен быть активирован, чтобы виртуальные машины оставались активированными независимо от того, на каком сервере они работают.

Для работы AVMA требуется выпуск Windows Server Datacenter с установленной ролью хоста Hyper-V. Версия операционной системы узла Hyper-V определяет, какие версии операционной системы можно активировать на виртуальной машине. Вот гости, которых могут активировать хосты разных версий:

Версия хоста сервера	Гостевая виртуальная машина Windows Server 2022	Гостевая виртуальная машина Windows Server 2019	Гостевая виртуальная машина Windows Server 2016	Гостевая виртуальная машина Windows Server 2012 R2
Windows Server 2022	х	х	х	х
Windows Server 2019		х	х	х
Windows Server 2016			х	х
Windows Server 2012 R2				х

Примечание

Приведенная выше таблица относится ко всем выпускам (Datacenter, Standard или Essentials).

AVMA не работает с другими технологиями виртуализации серверов.

Как внедрить AVMA

Чтобы активировать виртуальные машины с помощью AVMA, вы используете общий ключ AVMA (подробно описанный в разделе ключей AVMA ниже), который соответствует версии Windows Server, которую вы хотите активировать. Чтобы создать виртуальную машину и активировать ее с помощью ключа AVMA, выполните следующие действия:

1. На сервере, на котором будут размещаться виртуальные машины, установите и настройте роль сервера Microsoft Hyper-V. Дополнительные сведения см. в разделе Установка сервера Hyper-V. Убедитесь, что сервер успешно активирован.

2. Создайте виртуальную машину и установите на нее поддерживаемую операционную систему Windows Server.

   Важно

   Служба интеграции обмена данными (также известная как обмен парами ключ-значение) должна быть включена в настройках виртуальной машины для работы AVMA. Он включен по умолчанию для новых виртуальных машин.

3. После установки Windows Server на виртуальную машину вы устанавливаете ключ AVMA на виртуальную машину. В PowerShell или командной строке с повышенными привилегиями выполните следующую команду:

   .

    slmgr /ipk


Виртуальная машина активируется автоматически при условии, что сам хост виртуализации активирован.

Совет

Вы также можете добавить ключи AVMA в любой файл установки автоматической установки.

Ключи AVMA

Для Windows Server 2022 можно использовать следующие ключи AVMA:

Издание	Ключ AVMA
Центр обработки данных	W3GNR-8DDXR-2TFRP-H8P33-DV9BG
Стандартный	ИДФВН-МДЖ9ДЖР-3ДИРК-ФКСРВ-78ВХК

Для Windows Server 2019 можно использовать следующие ключи AVMA:

Edition	Ключ AVMA
Центр обработки данных	h4RNG-8C32Q-Q8FRX-6TDXV-WMBMW
Стандартный	ТНК62-РХВТБ-4П47Б-2Д623-4ГФ74
Основы	2CTP7-NHT64-BP62M-FV6GG-HFV28

Следующие ключи AVMA можно использовать для Windows Server версий 1909, 1903 и 1809:

Edition	Ключ AVMA
Центр обработки данных	h4RNG-8C32Q-Q8FRX-6TDXV-WMBMW
Стандартный	ТНК62-РХВТБ-4П47Б-2Д623-4ГФ74

Следующие ключи AVMA можно использовать для Windows Server версий 1803 и 1709:

Edition	Ключ AVMA
Центр обработки данных	TMJ3Y-NTRTM-FJYXT-T22BY-CWG3J
Стандартный	C3RCX-M6NRP-6CXC9-TW2F2-4RHYD

Для Windows Server 2016 можно использовать следующие ключи AVMA:

Edition	Ключ АВМА
Центр обработки данных	TMJ3Y-NTRTM-FJYXT-T22BY-CWG3J
Стандартный	C3RCX-M6NRP-6CXC9-TW2F2-4RHYD
Основы	Б4ИНВ-62ДС9-В8В6М-82649-МХБКК

Для Windows Server 2012 R2 можно использовать следующие ключи AVMA:

Edition	Ключ AVMA
Центр обработки данных	Y4TGP-NPTV9-HTC2H-7MGQ3-DV4TW
Стандартный	ДБГБВ-НПФ86-БДЖВТС-К3ВКДЖ-МТБ6В
Основы	К2СГМ-НМБТ3-2Р6К8-ВФ2ФК-П36Р2

Отчеты и отслеживание

Обмен парами ключ-значение (KVP) между хостом виртуализации и виртуальной машиной предоставляет данные отслеживания в режиме реального времени для гостевых операционных систем, включая информацию об активации. Эта информация об активации хранится в реестре Windows виртуальной машины. Исторические данные о запросах AVMA регистрируются в средстве просмотра событий на узле виртуализации.

Дополнительные сведения о KVP см. в разделе Обмен данными: использование пар ключ-значение для обмена информацией между хостом и гостем в Hyper-V.

Примечание

Данные KVP не защищены. Он может быть изменен и не отслеживается на наличие изменений.

Важно

Данные KVP следует удалить, если ключ AVMA заменен другим ключом продукта (розничным, OEM или ключом корпоративного лицензирования).

Поскольку процесс активации AVMA прозрачен, сообщения об ошибках не отображаются. Однако запросы AVMA также регистрируются на узле виртуализации в средстве просмотра событий в журнале приложений с идентификатором события 12310 и на виртуальной машине с идентификатором события 12309.. На виртуальных машинах фиксируются следующие события:

Уведомление	Описание
Успех АВМА	Виртуальная машина активирована.
Недопустимый хост	Хост виртуализации не отвечает. Это может произойти, если на сервере не установлена ​​поддерживаемая версия Windows.
Неверные данные	Обычно это происходит из-за сбоя связи между хостом виртуализации и виртуальной машиной, что часто вызвано повреждением, шифрованием или несоответствием данных.
Активация отклонена	Узлу виртуализации не удалось активировать гостевую операционную систему, поскольку идентификатор AVMA не совпадает.

Обратная связь

Отправить и просмотреть отзыв для

Этот продукт Эта страница

Просмотреть все отзывы о странице

Обработка соединения, набор для автоматического крепления N

• Дом /
• MB Building Kit System /
• Приспособления и инструменты /
• Услуги /
• Обработка соединения /
• Обработка соединения, ступенчатые отверстия /

• Обработка соединения, набор для автоматического крепления N

Обработка соединения, набор автоматических креплений N

0.

0.609.54

Особенности:

продукты основаны на различных модульных размерах и связанных с ними системных канавках.
Профили из серий 5, 6, 8, 10 и 12 нуждаются в крепежных элементах соответствующего размера.
Профили Line X имеют системный паз Line 8, но имеют особенно плоскую поверхность с минимальным радиусом изгиба
, что делает их идеальными для строительства герметичных конструкций.

Все вещества зарегистрированы в соответствии с регламентом REACH.
REACH (Регистрация, оценка, авторизация и ограничение химических веществ) гарантирует, что пользователи
имеют точную информацию о типе и свойствах рабочих материалов, смазочных материалов и т. д.
, с которыми они могут контактировать.

Компоненты, соответствующие требованиям RoHS, не содержат опасных веществ, таких как свинец или кадмий.
Директива ЕС 2002/95/EC (RoHS 1) ограничивает использование определенных веществ в электронных устройствах и компонентах.
К ним относятся батареи и т. д.

Единица поставки

1 шт.

Ограничение шкалы

≥1

Цена

по запросу

Цена

по заявке

Дополнительная информация о продукте

• Атрибуты
• Подробности
• Классификации

Атрибуты

Ряд

Ряд 8

Единица поставки

1 шт.

Подробности

Классификации

Классификации — это общеотраслевые стандарты данных о продуктах, которые используются, среди прочего, для поддержки структурированной обработки в ERP-системах и системах электронного бизнеса. Вам нужны классификационные данные для всех номенклатурных продуктов для вашей системы электронных закупок? Если это так, пожалуйста, не стесняйтесь обращаться к нам.

[электронная почта защищена] 4.0

250

[Электронная почта защищена] 4.1

250

[Электронная почта защищена] 5.0

250

[Электронная почта защищена] 5.1

250

[Электронная почта защищена] 6.0.1

250703

[Электронная почта защищена] 6.0.1

250

[Электронная почта. 250

[email protected] 8.0

250

[email protected] 11. 0

250

UNSPSC 7.0

73181007

UNSPSC 9.0

73181007

customs tariff number

76042100

Запрос проекта

Мы поможем вам спланировать ваши проекты.
Индивидуальный и высокоэффективный.

Узнать больше

Конфигуратор

Индивидуальное, простое и
удобное онлайн-планирование.

Узнайте больше

chevron-leftAlertОбзор файлаFileImagePdfWordTextExcelPowerpointArchiveCsvAudioVideoSpinnerCalendarSort NoneSort ASCSort DESCСтрелка возвратаМинус

Автоматическая швейная машина для баннеров / Matic

Новое поколение швейной системы индустрии 4.0 для цифровой печати. Автомат с конвейерной лентой.

CRONOS 4. 0 был разработан с акцентом на расширение функций индустрии 4.0, чтобы еще больше повысить эффективность производственного процесса и качество вашей подсветки, флагов, дисплеев, баннеров и т. д.
CRONOS 4.0 позволяет легко отслеживать производство, дистанционно управлять операциями и получать удаленную поддержку от Matic.
Швейная программа и настройки будут автоматически загружены путем считывания QR-кода с помощью встроенного считывателя QR-кодов без вмешательства оператора.
Он прост в использовании и быстр, сокращает время производства и повышает вашу производительность без необходимости в опытном операторе, всегда получая высочайшее качество.
Он обеспечивает высококачественные плоские швы для кедера, подгибки, двойной подгибки, застежек и многих других применений. Направляющие настраиваются для ваших приложений, адаптируя машину к вашему обычному производству.

• Швейная головка с двойной иглой
• Конвейерная лента синхронизирована со скоростью шитья
• Приклеиваемая конвейерная лента
• Промышленность 4. 0
• Подключение к Интернету через Wi-Fi или локальную сеть
• Режимы работы: ручной, полуавтоматический и полностью автоматический.
• Длина станка 2500 мм (98 дюймов)**
• Ширина станка 1700 мм (67 дюймов)**
• Высота машины 1650 мм (65″)**
• Масса 150 кг (330 фунтов)**
• Электрическое напряжение (ЕС/США) 220 В F+N // 50-60 Гц
• Давление воздуха 5-6 бар
• Соответствует требованиям безопасности ЕС.

**Точные размеры рассчитываются в метрической системе. Империал дается только для справки.

• Считыватель QR-кода
• 7-дюймовая панель управления с сенсорным экраном
• Удаленная поддержка через Интернет, Wi-Fi или локальную сеть
• Прослеживаемость и отчетность по данным
• Рабочий статус производства
• Быстрая и простая смена швейных направителей — инструменты не требуются
• Контроль остатка шпульной нити
• Автоматический возврат ткани
• Освещение зоны шитья светодиодом
• Моторизованная система разматывания застежек-липучек*
• Возможность блокировки конвейерной ленты для облегчения криволинейных швов
• Дополнительная педаль для перемещения конвейерной ленты независимо от швейной головки
• Наклонный стол для адаптации к существующим рабочим столам
• Задний приводной валик — помогает направлять и отслеживать длинные и тяжелые ткани
• Программируемая подача плоского профиля без натяжения (SEG, кедер, прокладка)
• Устройство громкой связи
• Электронное и программируемое устройство натяжения нити
• Датчик снижения скорости для обнаружения конца ткани
• Датчик фрезы с плоским профилем, встроенный в направляющую для большей точности — keder cut
• Автоматическое продвижение плоского профиля
• Съемник
• Коробка для предотвращения соприкосновения ткани с полом
• Хранение шпульки и направляющей
• Ящик под конвейерной лентой для удобного доступа к местам хранения
• Охлаждение иглы
• Уведомление о техническом обслуживании

*Дополнительно

• Считыватель QR-кода: информация, содержащаяся в QR-коде (заказ на производство, позиция и артикул), обеспечивает отслеживаемость продукта
• QR-код содержит информацию о программе и настройках, которые необходимо использовать для пришивания аппликации, натяжении нити, натяжении кедера — во избежание ошибок и/или проблем с качеством
• Эргономичный 7-дюймовый цветной сенсорный экран с регулировкой положения в соответствии с позицией оператора
• Удаленный доступ к программному обеспечению через соединение Wi-Fi или LAN для программирования, производственных данных и т.
