- Тип электродвигателя стиральной машинки
- Как подсоединить двигатель от стиралки?
Рынок бытовой техники переполнен товарами. Не удивительно, что производители наперебой выпускают стиральные машины с новыми опциями, режимами, мощностями. Вы также решили приобрести новый агрегат? Тогда не спешите избавляться от прежней техники. Мы расскажем, как подключить двигатель от старой стиральной машины. С его помощью вы сможете самостоятельно сделать наждак или токарный станок.
Чтобы понять, как подключить двигатель, узнайте сначала, какой тип мотора использовался в старой стиралке. Если это техника советских времен, там устанавливались асинхронные двигатели. Их конструкция состоит из минимума элементов:
- алюминиевого корпуса;
- неподвижного статора;
- вращающегося ротора.
Статор в конструкции служит опорой, а также магнитопроводом. Движущийся ротор отвечает за вращение барабана. При включении магнитные поля этих элементов взаимодействуют, что приводит к вращению вала и передаче крутящего момента на ремень привода.
Асинхронные моторы делятся на два вида: двухфазные и трехфазные. Производство двухфазных уже давно прекратилось, поэтому чаще всего можно встретить устройство, которое работает на трех фазах. К его преимуществам относят:
- простую конструкцию и легкое обслуживание;
- тихую работу;
- невысокую стоимость.
Из недостатков выделяют низкий коэффициент полезного действия (КПД), большие габариты и невысокую мощность.
В современной стиральной машинке-автомате (СМА) используют коллекторные и инверторные моторы, но в этой публикации речь пойдет об асинхронном типе.
Как подсоединить двигатель от стиралки?
Чтобы удачно провести работу своими руками, учитывайте особенности подключения:
- Мотор подсоединяется к сети 220 В.
- Для этого не требуется пусковая обмотка, а также конденсатор. Последний может сжечь устройство при запуске.
Асинхронный двигатель подключается напрямую к сети через розетку.

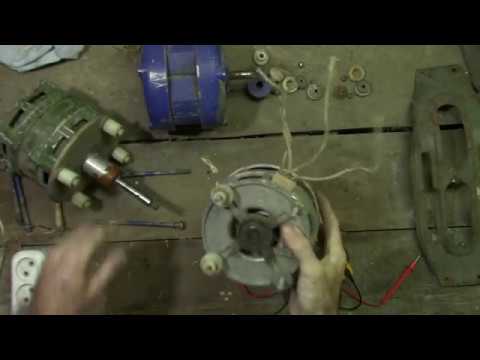

Как правильно определить назначение проводов? В этом поможет мультиметр в режиме измерения сопротивления. От узла исходят четыре провода: два из них от пусковой, два из рабочей обмотки.
Как проводится диагностика:
- Поочередно прикладывайте щупы мультиметра к проводам.
- Ищите пару с одинаковыми значениями.
- Пусковые провода отличаются большими показателями (до 30 Ом). А для рабочей значения едва достигают 12 Ом.
Вычислив рабочие проводники, соедините их с кабелем и розеткой. Дополнительно подготовьте пусковую кнопку для удобного запуска конструкции.
Где:
- ПО — пусковая обмотка. Используется до начала вращения двигателя.
- ОВ — рабочая обмотка. Служит для создания крутящего момента.
- SB — кнопка подачи напряжения.
Нажатие на кнопку приводит узел в действие. Без пусковой детали мотор запустится при включении в розетку, что не очень удобно. После окончания работ не забудьте закрепить двигатель на устойчивой поверхности. Вы даже можете подцепить его к новой машинке, если у нее сломался мотор. Для крепления в качестве самоделки используйте болты или дюбели.
Обратите внимание на сторону вращения вала. Если он крутится по часовой стрелке, а для работы вам требуется вращение против часовой, проведите переподключение. Это не сложно. Просто поменяйте местами подводы пусковой обмотки.
Не спешите избавляться от старой техники. Так, вы можете самостоятельно подключить мотор и использовать его в практических целях. На видео подробно показаны этапы выполнения подсоединения:
Плохо
17
Интересно
12
Супер
12
Электродвигатель с тремя выводами
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как подключить электродвигатель с 3 проводами
- Электродвигатель с тремя проводами как подключить
- Подключаем самостоятельно трехфазный электродвигатель в 220Вт
- Как подключить однофазный двигатель
- Как прозвонить электродвигатель мультиметром
- Как подключить электродвигатель треугольником?
- Помогите разобраться с проводами электродвигателя.

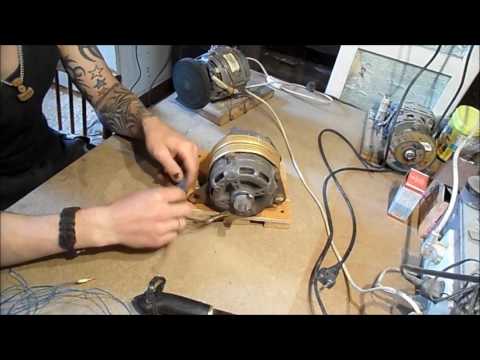

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить двигатель от СТИРАЛЬНОЙ МАШИНЫ к 220 БЕЗ КОНДЕНСАТОРА
youtube.com/embed/bwkS2sCoSEI» frameborder=»0″ allowfullscreen=»»/>Как подключить электродвигатель с 3 проводами
В большинстве моделей различного электроинструмента используются электрические движки. Но со временем они изнашиваются, и приходится покупать новый электроинструмент. Отработавшие своё движки, тем не менее, не стоит выбрасывать. Если есть электроинструмент, значит, хозяин умеет им работать. И у него, скорее всего, бывает необходимость сделать какие-либо работы по хозяйству дома или на даче.
А в этом старые движки могут очень даже помочь. Их можно применить в домашних самоделках для заточки, полировки и даже для стрижки травы. Коллекторные двигатели могут работать и на постоянном и на переменном напряжении. Это один из наиболее распространённых типов движков среди используемых для ручного электроинструмента и некоторых других электроприборов. Во многих из них электродвигатель работает от электронной схемы управления. Но если она сгорела, и электроприбор перестал работать, наверняка движок исправен, и его можно включить в сеть напрямую.
Но если двигатель работал с электронной схемой как коллекторный двигатель постоянного тока, скорее всего он не будет развивать такие же обороты, что и в устройстве с электронной схемой управления.
Чтобы такой движок запустить от сети В, надо соединить щётки коллектора и статор последовательно. При этом токи в роторе и статоре получатся меньше чем при работе в составе электронной схемы, и движок будет вращаться медленнее. Но зато не требуется никаких дополнительных элементов кроме самого движка, сетевого кабеля и вилки.
Если такой двигатель используется в газонокосилке или иной самоделке с длинным сетевым кабелем, конечно же, потребуется ещё и выключатель расположенный вблизи этого движка. Разбираться с таким движком надо с осторожностью.
Особенно если в нём более 4-х точек для соединения, то есть проводов обмотки статора не 2 а 3 или больше. Это говорит о том, что двигатель переключался на разные скорости с использованием частей обмотки статора. Чтобы выполнить подключение электродвигателя на Вольт к электросети его надо надёжно зажать либо в тисках, либо прижать струбциной. Подключив не полную обмотку статора, обороты могут быть слишком велики, и незакреплённый движок может сорваться с места и натворить бед.
Если потребуется изменить вращение ротора на противоположное, надо поменять местами либо клеммы статора, либо клеммы щёток. Другим довольно-таки распространённым типом электродвижка является асинхронный двигатель. Наиболее часто его устанавливают в вентиляторах. Если известно, что движок именно оттуда, скорее всего он сконструирован на несколько скоростей.
Об этом будут свидетельствовать несколько дополнительных выводов, которые являются ответвлениями основной обмотки статора. В движке, который рассчитан на работу с одной скоростью обмоток две. Поэтому в нём возможны ответвления от обмоток либо как 3, либо как 4 вывода. При трёх выводах обмотки уже соединены последовательно.
При четырёх выводах надо разобраться с ними используя тестер. Обмотки обеспечивают перемещение магнитного поля в пределах 90 градусов. Дополнительная обмотка используется для создания перемещающегося максимума магнитного поля и называется пусковой обмоткой.
Поэтому если выводов 3 или больше всегда можно определить, используя тестер, где какая из них. Обмотка как пусковая, так и переключающая обороты имеют более высокое сопротивление. В некоторых моделях движков резистор встраивается в корпус и поэтому в них только два вывода.
Такой двигатель должен вращаться сразу при подаче напряжения В на эти обмоточные выводы. Но если этого не происходит, а тестер показывает некоторое значение сопротивления, значит, одна из обмоток оборвана. Такой движок уже никак не используешь без ремонта в виде перемотки повреждённой обмотки. Использование конденсатора для получения перемещающего магнитного поля является самым популярным техническим решением. Если необходимо таким способом подключить движок потребуется величина его мощности.
Если используется движок от стиральной машинки, он может принадлежать к одному из трёх типов.
Но среди более современных машин встречаются такие модели, у которых выполнен прямой привод на вращающийся барабан для стирки. В них применяются специальные двигатели, управляемые от электронного коммутатора. Он создаёт вращение магнитного поля с необходимой скоростью. Без такого коммутатора двигатель работать не будет. Тем более нельзя подключать его к сети В напрямую. В некоторых моделях двигателей стиральных машин могут использоваться тахометры, встроенные в корпус движка. Поэтому необходимо обязательно выяснить назначение дополнительных выводов в двигателе перед подключением его к сети В.
Бывает так, что это возможно сделать, только узнав, как выглядит движок изнутри, разобрав его. Если сложно идентифицировать конструкцию двигателя самостоятельно, лучше обратиться к специалисту. Это поможет сохранить двигатель в исправном состоянии. Похожие записи 0 Подключение двигателя на Вольт с конденсатором Трёхфазный асинхронный электродвигатель при необходимости можно подключить и к […] 0 Чем хороши бесколлекторные электроинструменты? Альтернативное название бесколлекторных электродвигателей — бесщеточные.
Эти более […] 0 Режимы работы электродвигателей Причины и последствия Электродвигатель работает от источника питания с определённым […] Свежие комментарии Добрый день! Подскажите пож частный дом, подключение 3х фазное, есть заземление сварной треугольник на 2м из профиля и кабель 6кв хотел обезопаситься от обрыва 0, дабы избежать в в розетках. Подскажите как лучше заземлить 0? Главная Электродвигатель Подключение электродвигателя на Вольт.
Подключение электродвигателя на Вольт Для чего это нужно В большинстве моделей различного электроинструмента используются электрические движки. Как подключить движок с коллектором Коллекторные двигатели могут работать и на постоянном и на переменном напряжении.
Как подключить асинхронный движок Другим довольно-таки распространённым типом электродвижка является асинхронный двигатель. Конденсатор для асинхронного двигателя выбирается по мощности. Для каждых ста Ватт мощности движка надо примерно семь микрофарад ёмкости конденсатора. БУ движки стиральных машин Если используется движок от стиральной машинки, он может принадлежать к одному из трёх типов. Электродвигатель Сентябрь 22, admin в Добавить отзыв Отменить ответ.
Какую выбрать проводку в квартиру? Сколько зарабатывают электрики? Подборка литературы для изучающих электротехнику Что нужно знать, чтобы найти работу электриком? Как правильно выбрать места под розетки при ремонте? Похожие записи. Эти более […]. Свежие комментарии Добрый день! Для чего вы пронумеровали сердечники? Где описание каждого сердечника? Хороший и полезный сайт, спасибо вам. Мало информации. Не описана: маркировка, толщина, внешние различия, фото примеров использования.
Спасибо помогло!!!
Электродвигатель с тремя проводами как подключить
В прошлой статье Я рассказывал как подключить и запустить двигатель на Вольт в однофазной электросети В. Его можно успешно использовать в других целях в домашнем хозяйстве, например для привода точила, полировального станка, газонокосилки и т. В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель. А оставшиеся 2 конца присоединить к электропитанию Вольт.
С 3-мя выводами приходят электродвигатели в основном с перемотки. Схема подключения однофазного электродвигателя. Вот этим вопросом мы и.
Подключаем самостоятельно трехфазный электродвигатель в 220Вт
Для выявления неисправности электродвигателя в домашних условиях за неимением дорогостоящего профессионального оборудования ничего не остается, как прозвонить электродвигатель мультиметром. С его помощью можно определить большинство поломок, и вам не придется привлекать специалиста. Итак, что нужно сделать? Асинхронный , коллекторный, однофазный и трехфазный двигатели прозваниваются по одной и той же методике, небольшая разница в конструкции особой роли не играет, но есть нюансы, которые необходимо учитывать. Для начала рассмотрим, как прозвонить 3-фазный электродвигатель мультиметром. На его работоспособность влияют надежность контактов, качество изоляции и правильная намотка. Необходимо помнить, что при измерении сопротивления изоляции с помощью мультиметра показания будут выше допустимых, так как ЭДС прибора не превышает 9в.
Как подключить однофазный двигатель
By Raiter , December 16, in Начинающим. Вот такой примитивный вопросик назрел. Есть мотор от старой стиральной машины. Из него выходят 4 провода. Как я понял там 2 обмотки — основная и пусковая.
Забыли пароль? Изменен п.
Как прозвонить электродвигатель мультиметром
Потому оборудование и все самоделки делают так, чтобы они работали от этого источника питания. В данной статье рассмотрим, как правлильно сделать подключение однофазного двигателя. Вообще, отличить тип двигателя можно по пластине — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Так что если вы не уверены, лучше определить тип самостоятельно.
Как подключить электродвигатель треугольником?
Бывает, что в руки попадает трехфазный электродвигатель. Именно из таких двигателей изготавливают самодельные циркулярные пилы, наждачные станки и разного рода измельчители. В общем, хороший хозяин знает, что можно с ним сделать. Но вот беда, трехфазная сеть в частных домах встречается очень редко, а провести ее не всегда бывает возможным. Но есть несколько способов подключить такой мотор к сети в.
Двигатель продолжает работать с одной рабочей обмоткой. . У меня есть однофазный асинхронный двигатель у которого есть 3 вывода. конденсаторного двигателя с 3 выводами возможно, если разобрать его и У меня есть старый советский двигатель с тремя обмотками, две из которых дают
Помогите разобраться с проводами электродвигателя.

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: Egor , 16 ноября в Электропривод.
Необходимость использования трехфазного асинхронного электродвигателя самостоятельно чаще всего возникает, когда устанавливается или проектируется самодельное оборудование. Обычно на дачах или в гараже мастера хотят использовать самодельные наждачные станки, бетономешалки, приборы по заточке и обрезке изделий. Тут и возникает вопрос: как подключить электродвигатель, рассчитанный на , к сети в Вольт. Кроме того, важно как подключить электродвигатель в сеть, так и обеспечить необходимый показатель коэффициента полезного действия КПД , сохранить эффективность и работоспособность агрегата.
Стиральная машина-автомат, как и любая другая техника, рано или поздно выходит из строя.
Но давайте рассмотрим еще один интересный момент. Все электродвигатели заводского исполнения имеют 6 концов выводов , и переключить обмотки на другое напряжение трудов больших не составляет. С 3-мя выводами приходят электродвигатели в основном с перемотки. Первое, разбираем полностью электродвигатель. Дальше все куски вязальной тесьмы или шпагата удаляем.
В большинстве моделей различного электроинструмента используются электрические движки. Но со временем они изнашиваются, и приходится покупать новый электроинструмент. Отработавшие своё движки, тем не менее, не стоит выбрасывать. Если есть электроинструмент, значит, хозяин умеет им работать.
Сравнение соединений «звезда» и «треугольник» в 3-фазных системах
Соединения «звезда» и «треугольник» — это два типа соединений в 3-фазных цепях. Соединение «звезда» — это 4-проводная система, а соединение «треугольник» — 3-проводная система.
Перед тем, как вдаваться в подробности о соединении звездой, соединением треугольником и сравнивать их, давайте сделаем очень краткое замечание о трехфазном электричестве.
Однофазная система состоит всего из двух проводников (проводов): один называется фазным (иногда линейным, токоведущим или горячим), по которому протекает ток, а другой называется нейтральным, который действует как обратный путь для завершения схема.
В трехфазной системе у нас есть как минимум три проводника или провода, несущие переменное напряжение. Более экономично передавать мощность с использованием трехфазного источника питания по сравнению с однофазным источником питания, поскольку трехфазный источник питания может передавать в три раза больше мощности всего с тремя проводниками по сравнению с двухпроводным однофазным источником питания. .
Таким образом, большая часть вырабатываемой и распределяемой электроэнергии на самом деле является трехфазной (но большинство домохозяйств будет получать однофазное питание). Чтобы узнать больше об однофазных и трехфазных источниках питания, прочитайте учебник «Разница между однофазными и трехфазными источниками питания».
Далее, трехфазная система электроснабжения может быть устроена двумя способами. Это: звезда (также называемая Y или звезда) и дельта (Δ).
Схема
Соединение звездой
При соединении звездой 3 фазных провода соединяются с общей точкой или точкой звезды, а нейтраль берется из этой общей точки. Из-за своей формы соединение «звезда» иногда также называют соединением «звезда» или «звезда».
Если используются только трехфазные провода, то это называется трехфазной трехпроводной системой. Если также используется нейтральная точка (что часто бывает), то это называется 3-фазной 4-проводной системой. На следующем изображении показано типичное звездообразное соединение.
Соединение треугольником
В соединении треугольником имеется только 3 провода для распределения, и все 3 провода являются фазами (в соединении треугольником нейтраль отсутствует). На следующем изображении показано типичное дельта-соединение.
Сравнение соединений «звезда» и «треугольник»
Давайте узнаем больше об этих соединениях, используя следующее сравнение соединений «звезда» и «треугольник».
Соединение «звезда» представляет собой 4-проводное соединение (в некоторых случаях 4-й провод не является обязательным) | Соединение треугольником представляет собой 3-проводное соединение.![]() |
Возможны два типа систем соединения звездой: 4-проводная 3-фазная система и 3-проводная 3-фазная система. | В соединении треугольником возможна только 3-проводная 3-фазная система. |
Из 4 проводов 3 провода являются фазами и 1 провод является нейтральным (общая точка 3 проводов). | Все 3 провода являются фазами соединения треугольником. |
При соединении звездой один конец всех трех проводов соединяется с общей точкой в форме буквы Y, так что все три открытых конца трех проводов образуют три фазы, а общая точка образует нейтраль. | В соединении треугольником каждый провод соединяется с двумя соседними проводами в форме треугольника (Δ), и все три общие точки соединения образуют три фазы. |
Общая точка Звездного Соединения называется Нейтральной или Звездной Точкой. | Нет нейтрали в Delta Connection |
Линейное напряжение (напряжение между любыми двумя фазами) и фазное напряжение (напряжение между любой фазой и нейтралью) различаются.![]() | Линейное напряжение и фазное напряжение совпадают. |
Линейное напряжение равно умноженному на корень фазному напряжению, т. е. VL = √3 VP. Здесь VL — линейное напряжение, а VP — фазное напряжение. | Линейное напряжение равно фазному напряжению, т. е. VL = VP. |
При соединении звездой вы можете использовать два разных напряжения, поскольку VL и VP различаются. Например, в системе 230/400 В напряжение между любым фазным проводом и нейтральным проводом составляет 230 В, а напряжение между любыми двумя фазами составляет 400 В. | В соединении треугольником мы получаем только одну величину напряжения. |
Линейный ток и фазный ток совпадают. | Линейный ток в три раза превышает фазный ток. |
В звездообразном соединении IL = IP. Здесь IL — линейный ток, а IP — фазный ток. | В соединении треугольником, IL = √3 IP |
Общая трехфазная мощность при соединении звездой может быть рассчитана с использованием следующих формул.![]() P = 3 x VP x IP x Cos(Φ) или P = √3 x VL x IL x Cos(Φ) | Общая трехфазная мощность в соединении треугольником может быть рассчитана с использованием следующих формул. P = 3 x VP x IP x Cos(Φ) или P = √3 x VL x IL x Cos(Φ) |
Поскольку линейное напряжение и фазное напряжение различаются (VL = √3 VP), при соединении звездой требуется меньше изоляции для каждой фазы. | При соединении треугольником линейное и фазное напряжения одинаковы, поэтому для отдельных фаз требуется дополнительная изоляция. |
Обычно Star Connection используется как в передающих, так и в распределительных сетях (с однофазным или трехфазным питанием). | Delta Connection обычно используется в распределительных сетях. |
Поскольку требуется меньше изоляции, Star Connection можно использовать на больших расстояниях. | Соединения треугольникомиспользуются для более коротких расстояний. |
Соединения звездой часто используются в приложениях, требующих меньшего пускового тока | Соединения треугольником часто используются в приложениях, требующих высокого пускового момента.![]() |
Цепи управления прямым/обратным ходом – базовое управление двигателем
Цепи
Если трехфазный двигатель должен вращаться только в одном направлении, и при первоначальной подаче питания обнаруживается, что он вращается в направлении, противоположном желаемому, все, что необходимо, — это поменять местами любые два из трех проводов, питающих двигатель. . Это можно сделать на двигателе или на самом двигателе.
Вращение трехфазного двигателя
После переключения двух линий направление магнитных полей, создаваемых в двигателе, теперь заставит вал вращаться в противоположном направлении. Это известно как реверсирование файла .
Если двигатель должен вращаться в двух направлениях, то ему потребуется пускатель двигателя прямого/обратного хода, который имеет два трехполюсных контактора с номинальной мощностью, а не один, как в обычном пускателе. Каждый из двух разных пускателей электродвигателя питает двигатель с разным чередованием фаз.
Когда на контактор прямого хода подается питание, силовые контакты соединяют линию L1 с T1, линию L2 с T2 и линию L3 с T3 на двигателе. Когда на контактор реверса подается питание, силовые контакты соединяют линию L1 с T3, линию L2 с T2 и линию L3 с T1 на двигателе.
Силовая цепь прямого/обратного ходаПоскольку два пускателя двигателя управляют только одним двигателем, необходимо использовать только один набор нагревателей реле перегрузки. Обратные пути для обеих катушек пускателя соединяются с цепью пускателя, так что при перегрузке в любом направлении катушки пускателя обесточиваются и двигатель останавливается.
Обратите внимание, что два контактора должны быть и таким образом, чтобы они не могли быть запитаны одновременно. Если на обе катушки стартера одновременно подается напряжение, произойдет короткое замыкание с потенциально опасными последствиями.
Пускатели прямого/обратного хода поставляются с двумя наборами нормально разомкнутых контактов, которые действуют как удерживающие контакты в каждом направлении. Они также поставляются с двумя наборами нормально замкнутых вспомогательных контактов, которые действуют как электрические блокировки.
Пускатели прямого/обратного хода никогда не должны замыкать свои силовые контакты одновременно. Лучший способ обеспечить это — электрические блокировки, которые предотвращают подачу питания на одну катушку, если другая катушка задействована. Сбой в электрической блокировке может привести к одновременному включению обеих катушек.
. Если оба находятся под напряжением, требуется некоторая форма механической блокировки, чтобы предотвратить втягивание обоих. движение соседней катушки. Это означает, что даже если обе катушки находятся под напряжением, только один якорь сможет полностью втянуться. Катушка, которая не может втянуться, будет издавать ужасный дребезжащий звук, пытаясь замкнуть магнитную цепь.
На механические блокировки следует полагаться как на крайнюю меру защиты.
Электрическая блокировка достигается путем установки нормально замкнутого контакта катушки одного направления последовательно с катушкой противоположного направления и наоборот. Это гарантирует, что когда передняя катушка находится под напряжением, нажатие на реверс не приведет к возбуждению обратной катушки. Такая же ситуация возникает при включении обратной катушки. В обоих случаях необходимо нажать кнопку останова, чтобы обесточить рабочую катушку и вернуть все ее вспомогательные контакты в исходное состояние. Затем можно включить катушку противоположного направления.
При разработке схемы управления для цепей прямого/обратного хода мы начинаем со стандартного, добавляем вторую нормально разомкнутую кнопку и ветвь удерживающего контакта для второй катушки. Одной кнопки остановки достаточно, чтобы отключить двигатель в обоих направлениях.
Две катушки механически заблокированы, а нормально замкнутые контакты мгновенного действия обеспечивают электрическую блокировку.
Если нажата кнопка прямого хода, пока не задействована катушка реверса, ток найдет путь через нормально замкнутый контакт реверса и подаст питание на катушку прямого хода, в результате чего все, что связано с этой катушкой, изменит свое состояние. Закроется, и нормально замкнутая электрическая блокировка разомкнется. Если нажать кнопку реверса при включенной катушке прямого хода, ток не сможет пройти через нормально замкнутый контакт прямого хода, и ничего не произойдет.
Чтобы запустить двигатель в обратном направлении, передняя катушка должна быть обесточена. Для этого необходимо нажать кнопку остановки, после чего кнопка реверса сможет подать питание на катушку реверса.
Независимо от направления вращения двигателя, эта схема будет работать как стандартная трехпроводная схема, обеспечивающая до тех пор, пока не будет нажата кнопка останова или не произойдет .
Блокировка кнопок прямого/обратного ходаБлокировка кнопок требует использования четырехконтактных кнопок мгновенного действия, каждая из которых имеет набор нормально разомкнутых и нормально замкнутых контактов.
Для блокировки кнопок просто подключите нормально замкнутые контакты одной кнопки последовательно с нормально разомкнутыми контактами другой кнопки, и удерживающие контакты будут соединены с нормально разомкнутыми контактами соответствующей кнопки.
