Простейший способ подключения коллекторного двигателя от стиральной машины

В данном обзоре автор поделится с нами простейшим способом подключения коллекторного двигателя от стиралки-автомат.

Характеристики используемого электродвигателя вы можете посмотреть на фото ниже.

Данный мотор имеет мощность 300 Вт, и способен «разгоняться» до 14 тыс. оборотов в минуту. Автор планирует использовать его для изготовления самодельного токарного станка для домашней мастерской.

Кстати, изготовить примитивный токарный станок можно также на основе электрической дрели. Да, у него мощности, конечно же, будет маловато, но для каких-то мелких работ такая конструкция вполне сгодится.

Но давайте вернемся к нашему двигателю от стиральной машины.

Главная задача — правильно подключить двигатель к электрической вилке, чтобы можно было запитать его от розетки.

В принципе, ничего сложного тут нет, и электриком для этого быть вовсе не обязательно.

Приступаем к работе

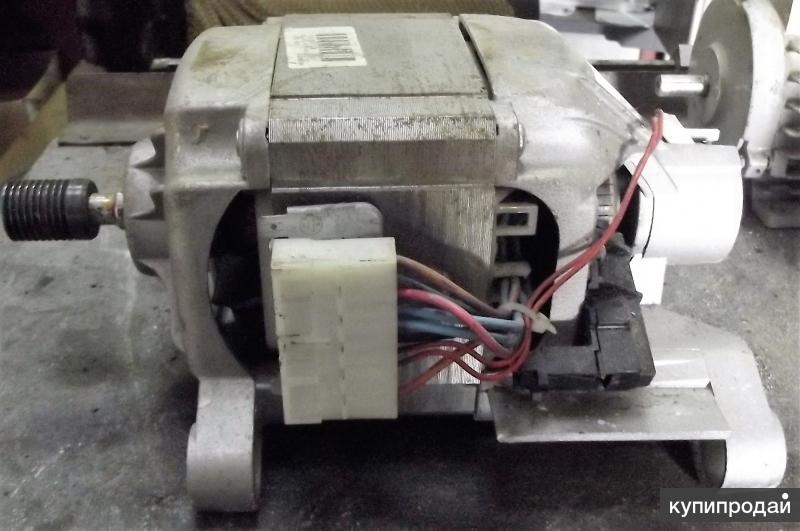

Первое, на что нужно обратить внимание — на выводы проводов.

Из корпуса двигателя выходят два провода от статора (белый и серый) и два провода от ротора (красный и синий).

Также есть еще один провод — от датчика Холла. Он в данном случае нам не понадобится.

Берем один провод, который выходит от статора двигателя (например, серый), и соединяем его с проводом от ротора (красный).

Автор скрепляет провода между собой обычной скруткой, и затем дополнительно фиксирует еще с помощью СИЗа.

Далее оставшиеся два провода (один — от статора, и один — от ротора) соединяем с проводами электрической вилки.

Если вам надо изменить направление вращения вала, для этого достаточно просто поменять провода местами.

То есть, если мы подключали красный провод от ротора к серому проводу от статора, то для изменения направления вращения вала надо будет подключить красный провод от ротора к белому проводу от статора. А оставшиеся два — к вилке.

Подробно о том, как своими руками подключить коллекторный двигатель от стиральной машины, можно посмотреть на видео ниже.

Данная статья подготовлена на основе видеоролика с YouTube канала «Неформальный Механик». Спасибо за внимание.

Оцените запись

[Голосов: 175 Средняя оценка: 4.3]

Самоделки из мотора от стиралки. Варианты полезных самоделок из старой стиральной машины

Двигатели от стиральных машин, вышедших из употребления, могут стать основой новых приспособлений, работа которых построена на вращении. К примеру, можно сделать наждак для заточки ножей, функционирующий от электричества, а также миксер и многое другое. Об этом и пойдет речь в статье.

Виды двигателей

Вращение вала стиральной машины осуществляется двигателем. Ему присущи различные конструктивные особенности. Мотор может быть коллекторного, асинхронного или электронного типа.

Двигатели от стиральных машин снимаются по-разному. В первую очередь следует отключить стиральную машину от электрического питания, канализационной сети и водопровода. В таком состоянии агрегат должен находиться не менее 10 часов. За это время конденсатор сможет разрядиться. Только после этого можно приступать к съему мотора.

Как снять асинхронный двигатель?

Провода, соединяющие асинхронный мотор и конденсатор, обрезать не следует. Батарея вытаскивается вместе с двигателем. Видов батарей множество. Она может выглядеть как металлическая или пластмассовая коробка. Как правило, батарея представляет герметичную конструкцию. В ней находится один или несколько конденсаторов, соединение между которыми параллельное.

Схема подключения агрегата также отличается. Обмотка может быть подключена напрямую в сеть. Другая модификация предполагает прохождение тока через конденсатор. Существующую схему менять нельзя. Ее нужно подключить к электропитанию, и асинхронный мотор начнет свое вращение.

Не следует прикасаться к деталям двигателя до тех пор, пока конденсатор не будет разряжен.

Как демонтировать коллекторный тип мотора?

Двигатель от стиральной машины коллекторной схемы относится к разряду низковольтных модификаций. На статоре находятся магниты постоянного действия, подключенные к постоянному напряжению.

На моторе присутствует наклейка, на которой указано нужное для работы напряжение. Подключение двигателя от стиральной машины коллекторной конфигурации предполагает подачу именно этого показателя.

Электронный мотор

Электронная схема достается из стиральной машины вместе с блоком управления. На корпусе блока указан показатель напряжения, к которому следует подключать мотор. Очень важно соблюдать полярность, так как этот вид мотора не предполагает реверс.

Бывает, что подключение двигателя от стиральной машины осуществляется не сразу. В этом случае рекомендуется найти другие выводы, на которые подается нулевая фаза или логическая единица. После этого агрегат начнет вращаться.

Как подключать электродвигатель современной стиральной машины?

Если вы решили, что делать со старым мотором, то вас наверняка заинтересует, как подключить электродвигатель к напряжению в

Перед тем как приступить к непосредственному подключению, советуется ознакомиться с электрической схемой. В первую очередь обратите внимание на провода, идущие от двигателя. На первый взгляд их довольно много, но на самом деле не все они будут нужны. Для работы понадобятся только роторные и статорные провода.

Как разобраться с проводами?

Если рассмотреть переднюю часть колодки, то, как правило, первые два провода, расположенные слева, относятся к таходатчику. Они отвечают за двигателя стиральной машины. Эти провода для работы не понадобятся.

В разных модификациях стиральных машин провода будут отличаться по цвету, но принцип их подключения остается неизменным. Просто следует найти нужные, прозвонив их мультиметром. С этой целью следует переключить аппарат на измерение силы сопротивления. Одним щупом следует касаться первого провода, а вторым искать его пару.

У тахогенеретора, находящегося в рабочем состоянии, показатель сопротивления равен 70 Ом. Эти провода заметны, но они не нужны.

Стиральная машина автомат

Как подключить двигатель от стиральной машины? После того как нужные провода будут найдены, надо осуществить их подсоединение.

С этой целью следует соединить один конец обмотки статора с щеткой ротора. Будет лучше сделать перемычку и изолировать ее. После этого остается конец роторной обмотки и провод, который ведет на щетку. Эти два конца и подключаются к сети. Как только на эти провода поступит напряжение, мотор начнет вращаться.

Двигатели от стиральных машин отличаются высоким уровнем мощности, поэтому следует быть осторожными, чтобы не травмировать себя. Советуется осуществить крепление мотора на ровной поверхности.

Если вы желаете, чтобы направление вращения двигателя поменялось, то следует перекинуть перемычку на другие контакты и поменять провода роторных щеток местами.

Если все сделано правильно, то мотор начнет свое вращение. Если же этого не произошло, то следует проверить рабочее состояние двигателя и только после этого делать какие-либо выводы.

Осуществить подключение мотора современной стиральной машины несложно, чего нельзя сказать о старых моделях. Схема их отличается.

Как подключить мотор старого агрегата?

Двигатели от стиральных машин, которые прослужили много лет, подключать труднее. Для нахождения проводов следует прозвонить все обмотки двигателя. Так вы найдете пары.

Мультиметр находится в режиме Одним концом следует коснуться первого провода, а вторым по очереди искать его пару. Показатели сопротивления обмотки советуется записать. Они понадобятся.

Далее аналогичным методом отыскивается вторая пара проводов и фиксируется показатель сопротивления. В наличии оказывается две обмотки с разными показателями сопротивления. Следует определить, которая из них является рабочей обмоткой, а которая — пусковой. Подсказкой является показатель сопротивления. Обмотка, у которой он меньше, является рабочей.

Многие полагают, что запуск такого двигателя осуществляется посредством конденсатора. Это неправильное мнение, так как конденсатор используется в двигателях другой модификации, в которой отсутствует пусковая обмотка. В этом случае он может способствовать сжиганию мотора во время его работы.

Чтобы запустить двигатель такого типа, вам нужна кнопка или реле для пуска. Кнопка должна быть оснащена не подлежащим фиксации контактом. Можно использовать кнопку от дверного звонка.

От стиральной машины выглядит так: на обмотку возбуждения (ОВ) подается 220 В. На пусковую схему (ПО) подается такое же напряжение, только с целью запуска двигателя на короткий промежуток времени. Для ее отключения пользуются кнопкой (SB).

После всех манипуляций достаточно осуществить запуск двигателя. С этой целью нажимается кнопка SB и, как только мотор начнет вращение, отпускается.

Для обеспечения реверса (вращения двигателя в другую сторону) следует поменять местами контакты обмотки.

Можно ли подарить мотору старой стиральной машины вторую жизнь?

Многие задаются вопросом о том, что сделать из двигателя от стиральной машины. Рабочий мотор коллекторной схемы подойдет для конструкции разнообразных приборов. Некоторые из них будут рассмотрены в этой статье.

Точильный станок

Его может сделать любой мужчина, если у него имеется мотор от стиральной машины автомат «Индезит», «Аристон» и любой другой модели.

При креплении камня для заточки к двигателю изготовитель может столкнуться с проблемой: диаметр отверстия камня не соответствует диметру вала двигателя. Советуется применить дополнительную деталь, которая вытачивается на токарном станке. Изготовление такого переходника не является сложным. Главное — знать показатель диаметра вала. В наличии должен быть не только переходник. Также надо подготовить гайку, шайбу и специальный болт.

Резьба на гайке нарезается в зависимости от того, в какую сторону будет направлено вращение двигателя. Для вращения по часовой стрелке делается левосторонняя резьба, а против часовой стрелки — правосторонняя. Если не придерживаться этого правила, то камень начнет слетать, так как процесс пойдет на раскручивание.

Если имеется гайка с резьбой, не подходящей по направлению, то можно поменять направление вращения. С этой целью провода обмотки меняются местами.

Можно задать двигателю противоположное вращение, не применяя конденсатор. После того как рабочая обмотка подключается к напряжению в 220 В, камень резко прокручивается в нужную сторону.

Показатель частоты оборотов не должен превышать 3000 в минуту. В противном случае камень разорвется.

При применении подобного агрегата в домашних условиях специалисты советуют использовать мотор, частота которого равна 1000 оборотов в минуту.

Сделанный своими руками, необходимо оснастить дополнительными элементами. Они будут служить защитой от пыли и осколков камня при работе.

Кусок металла толщиной около 2 мм можно использовать как кожух.

Как сделать вибростол?

Используя двигатель от стиральной машины автомат фирмы «Аристон», «Ардо» и др., можно сделать вибростол. Он нужен для производства плитки для выкладывания садовых дорожек.

Конструкция вибростола не отличается сложностью. Она включает ровную плиту, скрепленную с основанием подвижными соединениями. Работа коллекторного мотора приводит плиту в движение. В результате из бетона выкачивается воздух, что делает качество плитки выше.

Положение коллекторного двигателя задается в соответствии со схемой. Если его установить не на то место, то стол не сможет правильно функционировать, и производство качественной плитки не получится.

Как сделать бетономешалку?

Двигатель от старой стиральной машины можно использовать и для создания бетономешалки. Это изделие не предназначено для промышленных объемов, но для хозяйственных нужд вполне пригодно.

Чтобы сделать бетономешалку из старой стиральной машины, понадобится не только мотор, но и бак. В емкость бака с активатором вставляется пара лопастей, которые похожи на букву «П». Из бака стандартный активатор следует предварительно убрать. Сделать детали несложно. С этой целью берется полоса из стали толщиной около 5 мм. От нее отрезается нужное количество материала, который сгибается. Две лопасти располагаются с тем учетом, чтобы они составляли прямой угол. Они подсоединяются к баку через отверстие, где находился активатор.

Отверстие в баке, через которое осуществляется слив воды, нужно закрыть. При правильной сборке конструкции можно подключать двигатель.

В зависимости от того, сколько бетона вы собираетесь замешивать, подбирается показатель мощности двигателя. При небольшом объеме можно монтировать мотор с одной фазой. Если предполагается замешивание бетона больших объемов, то устанавливается более мощный агрегат

Следует помнить и о временной передаче. Ее надо заменить редуктором. Он снизит количество оборотов двигателя.

У мастеровитого хозяина нет такого понятия, как хлам. Любой вышедший из строя агрегат или техника, — это по меньшей мере отложенная выгода. Сегодня редакция сайт расскажет о том, как использовать с умом некоторые агрегаты старых стиральных машин. Газонокосилка, бетономешалка, — вот неполный перечень полезных самоделок из двигателя и барабана от , о которых подробно расскажем в этом обзоре. Вас ждут пошаговые фото и видео мастер-классы с самыми простыми для воплощения, но полезными идеями, как сделать самоделки из мотора от стиральной машины.

Читайте в статье

Типы двигателей стиральных машин

Как сделать шлифовальный станок или точило из двигателя стиральной машины

Если вы не знаете, где использовать мотор от , — сделайте шлифовальную машину. Это одна из самых простых «переделок» двигателя стиралки. Самая большая проблема в сборке шлифмашины – обеспечить хорошее, устойчивое крепления точильного камня на вал двигателя, чаще всего используют специальный фланец.

Рассмотрим подробно все этапы работ:

Комментарий

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Если вам необходимо изменить направление вращения ротора точильного станка из стиральной машины, для асинхронных двигателей достаточно выполнить переключение соответствующих обмоток. Если у вас нет пусковой катушки, то при толчке камня в нужную сторону устройство заработает самостоятельно.

«

Токарный станок по дереву

В этой самоделке самое сложное сварить правильную раму для основания. Токарный станок в обязательном порядке должен иметь устойчивое основание. Рама может быть изготовлена из уголков и профилей, и других подручных материалов. Самое главное, чтобы ось двигателя была выставлена параллельно опорной конструкции.

Мотор в таких моделях асинхронный, обычно с двумя скоростями, от 400 до 3000 оборотов в минуту.

Подробнее о том, каким способом можно использовать мотор от стиральной машины и собрать с его помощью токарный , смотрите в этом видео:

Перосъемная машина из стиральной машины своими руками

Такая машинка легко выполнит за вас «всю грязную работу». Она прекрасно справится с трудоёмкой и физически непростой задачей по ощипыванию кур.

Такая машина справится с ощипыванием бойлерных куриц, а также перепелов. Для изготовления было использовано около 120 резиновых «пальцев», диаметром 8 мм.

Газонокосилка

Является еще одним прекрасным способом куда можно применить двигатель от стиральной машины и подарить ему вторую жизнь. По аналогии с любым устройством, здесь самое сложное изготовить удобную раму, к которой можно было устойчиво прикрутить мотор. Вторая важнейшая задача – придумать кожух, чтобы защитить мотор от пыли и , а человека от порезов.

Иногда в качестве основы берут раму от коляски или . Далее на раму приваривается металлический лист. Сверху на платформу крепится кожух, спереди и сзади приспосабливают специальный бампер. Он может быть как пластмассовым или резиновым, так и металлическим.

Варианты ножей могу быть разные – от роторных до цилиндрических.

Корморезка

А вот для изготовления корморезки в дело пойдет не только мотор от стиралки, но и барабан. Правда, стоит изначально выбрать . Однако, если не нашли такую, подойдет и обычный барабан.

Важно! Если вы используете бак от стиральной машины с вертикальной загрузкой, следите за тем, чтобы лопасти при работе не задевали дно и бока емкости!

Как превратить двигатель от старой стиральной машины в генератор

Для изготовления самодельного генератора придется обратиться за помощью к профессиональному токарю. После покупки , на сердечнике двигателя необходимо будет выточить пазы определенной глубины.

Для закрепления магнитных «усилителей» необходимо заранее заготовить жестяные шаблоны, габариты которого должны совпадать с размерами сердечника и шириной пазов. Важно распределить магниты на сердечнике на одинаковом расстоянии. Закрепить их можно с помощью клея.

Если у вас сломалась бытовая техника, то не спешите ее выбрасывать — из ее частей можно сделать много полезных вещей, даже модную мебель. Мы предложим множество оригинальных вариантов, что можно сделать из деталей старой стиральной машины своими руками.

Полезные механизмы

В первую очередь использовать запчасти от старой стиралки можно для изготовления полезных в хозяйстве механизмов.

Станок точильный и обрезной

Дать вторую жизнь электродвигателю бытовой техники довольно просто — его мощности вполне хватит, чтобы смастерить точильный станок. Сложностей для домашнего мастера здесь особых нет: закрепить корпус двигателя на мощной деревянной основе (подойдет отрезок доски), подключить кнопку пуска и отключения, на вал сделать насадку-переходник, где будет крепиться точильный или обрезной круг. Другие самоделки из двигателя от стиралки можно посмотреть .

Коптильня

Многие люди мечтают о собственной коптильне, чтобы удивлять друзей копченостями, но в условиях городской квартиры ее негде установить. Предлагаем вариант мобильного аналога — делается он из барабана стирального агрегата . По кругу закрепляем тонкий лист из стали, чтобы дым не уходил через перфорации, а в средину вставляем специальную решетку, где будут раскладываться для копчения рыба и мясо.

Сверху делается отверстие под трубу, куда будет выходить дым, под решеткой раскладываем древесные брусочки или щепки от дуба, ольхи, вишни или яблони. Основная задача — не переусердствовать, объем коптильни получился небольшой, поэтому много класть не надо. Норму лучше выяснить заранее эмпирическим методом, от меньшего к большему. Специалисты этого дела уверяют, что вполне достаточно пять небольших брусков или сухих веток.

Для тех, кто занимается разведением домашней птицы для последующей реализации на рынках городов, такое усовершенствование придется по душе. Мы имеем в виду сборку перосъемной машины своими силами.

Работает она так же, как заводской аналог, только выглядит менее эстетично, зато дешевле во много раз.

Принцип работы не отличается особой сложностью:

1. Довольно вместительный резервуар утыкан специальными резиновыми штырями (билами) с резьбовым соединением на конце, для плотного и надежного соединения с корпусом.
2. Дно вращается с большой скоростью и также утыкано резиновыми билами.
3. В резервуар кладут ошпаренного кипятком тушку птицы: курица, гусь, утка или бройлер.
4. При включении дно вращается, билы заставляют тушку быстро перемещаться по всему внутреннему пространству, в результате чего перья отлетают в разные стороны.
5. За 2 минуты тушка очищается, остаются только незначительные остатки в районе внутренней части крыльев, хвоста и лап.

На примере некоторых фермерских хозяйств за час таким образом можно ощипать до 30 тушек.

Дилетанты считают, что при механическом ощипывании тушки получают повреждения, но на практике их товарный вид сохраняется на 100%.

Бак располагается горизонтально, осуществляется подвод воды, как показано на фотографии. Снизу делается отвод для удаления воды и пера, поэтому дно немного меньше диаметра барабана. Подача воды благоприятно воздействует на весь процесс механического ощипывания.

Самая затратная часть — закупка штырей из прочной резины: стоимость одного составляет не менее 1,5 доллара, а их надо не менее 120 штук, но расходы быстро окупятся.

Детали интерьера

Мы перечислили далеко не все, что можно сделать из стиральной машины при наличии большой фантазии и определенных навыков. Если вам ни к чему токарный станок, то есть множество идей по использованию деталей от старой стиралки в интерьере квартиры и частного дома – останется лишь выбрать наиболее подходящую.

Герметичная дверца

Дверь загрузочного люка от машины можно приспособить для окна в деревянном срубе — смотрится уникально и на деле практично. Для этого только надо дверку вырезать вместе с частью передней панели бытовой техники — готов оригинальный иллюминатор , вписывающийся практически в любой интерьер.

Если вы живете в частном секторе в собственном доме, и во дворе есть лохматый охранник, то ему в будку можно вставить дверь от машинки, через которую в сильные морозы он будет видеть все, но находиться в более теплом помещении. С помощью такой самоделки можно изолировать грозного сторожа во время прихода гостей — он всех видит, а укусить или порвать одежду не в состоянии.

Надо помнить, что люк герметичен, поэтому для вентиляции будки сделайте боковые отверстия.

С помощью барабана из нержавеющей стали с обилием перфораций можно изменить интерьер своей квартиры до неузнаваемости: сделать уникальный журнальный стол в модном стиле hi-tech. Можно украсить его

внутренней подсветкой из светодиодной гирлянды для экономии электроэнергии — просто, а смотрится оригинально и весьма необычно.

Сделать это несложно: надо только прикрепить несколько стальных шпилек к корпусу барабана. Сверху закрепить столешницу из оргстекла или плиты МДФ. Сделанный таким образом предмет мебели украсит интерьер вашей гостиной.

Уникальные пуфы

Фантазия не имеет границ — при определенном умении и выдумке можно сделать из барабана различные пуфы в детскую комнату. Берем цветную подушку и вырезаем из ДСП квадрат аналогичного размера, затем степлером закрепляем подушку на квадрате.

К ДСП и наружной стенке барабана крепим половинки карточной петли с помощью саморезов и шурупов, боковую поверхность барабана окрашиваем яркой краской — уникальный пуф с откидывающейся крышкой готов, а внутри дети могут хранить мелкие игрушки и вещи.

Такие оригинальные пуфы из нержавеющего металла прослужат много лет, когда дети подрастут, их можно обтянуть неброской тканью и поставить в гостиной.

Абажур в детскую

Чтобы полностью изменить интерьер детской комнаты при помощи оригинального самодельного абажура из барабана от старой стиральной машины, надо сделать следующее:

• из любого негорючего, непроводящего ток материала (текстолит, эбонит) делаем круг по размеру вдвое меньше диаметра барабана;
• затем вырезаем отверстие для патрона и провода подключения;
• вставляем патрон в приготовленное отверстие, закрепляем круг на задней стенке барабана, провод выводим наружу;
• в потолочное перекрытие вкручиваем три специальных крюка, как показано на фото;
• к корпусу барабана крепим специальные тросы, на которых будет висеть вся конструкция;
• подвешиваем собранную конструкцию;
• соединяем провод от люстры с выводами патрона;
• лампочку вкручиваем через приемное отверстие барабана — все, готово.

Для приглушения света и создания сказочного интерьера внутри на стенки можно прикрепить разноцветную легкую ткань.

На даче

Если вы обладаете приусадебным участком, можете воспользоваться одной из приведенных ниже идей. Их реализация не требует особых навыков и не займет много времени.

В помощь огороднику

Здесь старый барабан можно использовать для мытья овощей или грибов, выращенных на грядках огорода. Емкость устанавливают над сточной канавой, через отверстие для белья закладывают собранный урожай, сверху поливаем из шланга, а снизу грязная вода уходит самотеком через перфорации. Оригинальная конструкция работает как дуршлаг на кухне, только гораздо большего размера — на входе получаем чистые овощи или грибы, быстро и без лишних хлопот.

Многие огородники используют барабан в качестве ограничителя роста плодовых кустарников или защиты корневой системы редких цветов от вредителей — ни один грызун не преодолеет стальную защиту, а излишняя влага уйдет через систему отверстий.

Можно сделать и уникальную клумбу-вазон , украсив по бокам осколками керамической плитки разного рисунка -красиво и необычно.

Делаем мангал

Корпус барабана выполнен из нержавеющей стали, а она отличается устойчивостью к высоким температурам, поэтому можно сделать оригинальный вращающийся мангал , тем более что перфорации для обдува уже имеются со всех сторон. Берем старые трубы, если нет своей сварки, то приглашаем соседа — и через полчаса у нас во дворе стоит мангал для приготовления шашлыка. Чтобы погода не портила праздник, сверху сооружаем прочный навес от дождя.

Мангал самостоятельно довольно просто изготовить из барабана от фронтальных машин , с вертикальной закладкой белья — надо делать небольшие доработки: обрезать болгаркой боковую сторону, а снизу добавить устойчивую опору.

Из барабана и электродвигателя от бытовой техники можно сделать бетономешалку, соковыжималку, универсальный стерилизатор для домашней консервации, измельчитель травы и круп для кормления домашней птицы — здесь нет ограничения в фантазиях.

Для реализации грандиозных проектов любой желающий может найти интересующую его информацию, схемы и подробные чертежи с алгоритмом поэтапных действий в интернете. Каждый пользователь при выходе из строя стиральной машины может самостоятельно придумать, как ей организовать вторую жизнь.

Морально устаревшая или вышедшая из строя бытовая стиральная машина содержит в своем составе достаточно много конструктивных элементов, которые, побывав в руках умельцев, смогут пригодиться в домашнем хозяйстве. К таким узлам относятся различные выключатели и реле, шкивы, барабан из нержавеющей стали и др. Однако чаще всего встречаются самоделки с использованием двигателя от стиральной машины.

Виды двигателей от стиральных машин

В зависимости от варианта конструкции стиральные машины оснащаются различными типами моторов. Среди них асинхронные, коллекторные и инверторные электродвигатели.

Асинхронные двигатели

Конструктивно асинхронные электродвигатели состоят из двух основных частей — неподвижного статора и ротора, скорость вращения которого может превышать 2500 об./мин. Такой мотор прост в обслуживании, имеет низкий уровень шума и невысокую стоимость. Однако из-за существенных недостатков (большие габариты, малый коэффициент полезного действия (КПД), сложность электрической схемы управления и пр.) они в стиральных машинах сейчас не используются . Их можно встретить только в старых моделях типа СМ-1,5 «ЦНА» (Тамбовский завод «Ревтруд»), «Донбасс», «ОКА» (Нижегородский завод им. Я. Свердлова), «Рига» и др., изготовленных до 2000 года.

Коллекторные электромоторы

Коллекторные электродвигатели — это моторы, которые в настоящее время установлены примерно на 80% стиральных машин («Вятка-автомат», полуавтоматические модели серии «Эврика» и пр.). Конструктивно они несколько сложнее асинхронных двигателей, так как, кроме статора и коллекторного ротора, требуют наличия тахогенератора и токопроводящих щеток. Коллекторные электродвигатели обладают:

• малыми габаритными размерами;
• значительным пусковым моментом;
• простой схемой управления;
• высокой скоростью вращения ротора и др.

Важно! При этом коллекторный электромотор требует регулярного технического обслуживания, связанного с износом коллекторно-щеточного узла, и отличается высоким уровнем шума.

Инверторные электродвигатели

Конструктивно инверторные (бесколлекторные) электромоторы, также как асинхронные двигатели, состоят из статора и ротора. Однако благодаря использованию технологии прямого привода и схемы управления трехфазного инверторного типа (оборотами управляет частотный преобразователь), разработчикам удалось устранить ряд соединительных элементов, что улучшило их эксплуатационные характеристики. От двигателей других типов они отличаются:

• высоким КПД;
• большой мощностью;
• длительным сроком эксплуатации;
• низким уровнем шума и др.

Из недостатков специалисты отмечают более сложную схему управления, что несколько увеличивает стоимость стиральных машин-автоматов (Indesit, LG, Ardo и их аналоги).

Демонтаж и подключение электродвигателей

Извлекая б/у электромотор из корпуса стиральной машины, необходимо учитывать некоторые нюансы.

снимают вместе с конденсатором . При этом конденсатор необходимо разрядить, в противном случае можно получить удар током.
1. На статоре низковольтного коллекторного электромотора установлены постоянные магниты, попеременно подключаемые к источнику тока . На корпусе такого двигателя должна быть информационная табличка с указанием величины и полярности подключаемого напряжения.
2. Инверторные электродвигатели демонтируют вместе с блоком электронного управления . На корпусе последнего также имеется табличка (наклейка), где указана величина питающего напряжения и его полярность.

Прежде чем запустить двигатель от стиральной машины, необходимо разобраться в назначении его проводов и правильно их подключить. У разных производителей они имеют различные цвета, поэтому предварительно их необходимо «прозвонить» с помощью тестера.

В самоделках чаще всего используются коллекторные электродвигатели от стиральных машин. Они, как правило, имеют 6 проводов. При этом выводы от тахогенератора практически не используются . Их сопротивление при прозвонке составляет порядка 60-70 Ом. Определив эти провода, их отводят в сторону и скрепляют изолентой (чтобы не мешали).

Оставшиеся проводники идут к статору и ротору (2 провода) и к токопроводящим щеткам (2 провода). На монтажных схемах их обозначают цветными или нумерованными стрелками. Например, «стрелками 1» помечают провода, ведущие к щеткам, а «стрелками 2» — к обмоткам статора. Проще всего определить выводы, идущие от щеток . Их прозванивают со стороны контактов, предварительно вынув графитовые стержни. Сопротивление проводов обмотки статора находится в диапазоне 12-35 Ом.

Встречаются также моторы, имеющие 3, 4 или 5 проводов. При этом трех проводная схема используется в однофазных моторах, где пусковая обмотка (с меньшим сопротивлением) подключается через конденсатор . Кроме того, один из проводов может быть заземляющим. Выводы, которые не прозваниваются, могут идти к различным датчикам (например, датчику температуры и др.). Имеет значение и схема включения электродвигателя — звезда или треугольник.

Определив пары проводов, идущие от ротора и статора, соединяют по одному от обмотки статора и от щетки ротора. Оставшиеся два провода подключают к электросети и тестируют работоспособность электродвигателя.

Совет! В целях безопасности, перед подсоединением к электросети напряжением 220 вольт, двигатель необходимо надежно закрепить на неподвижном основании. Это позволит избежать его непроизвольного перемещения при подаче питания.

Самоделки из двигателя от стиральной машины

Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего . Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.

Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.

Важно! Резьба должна нарезаться в направлении, противоположном вращению вала электродвигателя. В противном случае установленная деталь будет слетать, что небезопасно для пользователя.

Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.

Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.

Следующая операция — установка точильного камня . Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.

Совет! Такое устройство можно собрать, используя даже маленький электродвигатель от стиральных машин типа «Малютка».

Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр. Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже.

Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:

• передняя бабка, закрепленная непосредственно на валу электромотора;
• задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
• подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).

Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.

Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.

Заключение

Приобретая новую стиральную машину, не стоит выбрасывать отслуживший свой срок агрегат на свалку. Его составные части, а особенно двигатель можно применить для изготовления полезных в домашнем хозяйстве поделок, сэкономив на этом некоторое количество материальных средств.

Самые надежные стиральные машины

Стиральная машина Electrolux PerfectCare 600 EW6S4R06W на Яндекс Маркете

Стиральная машина Samsung WW65K42E08W на Яндекс Маркете

Стиральная машина LG F-2J5HS4W на Яндекс Маркете

Стиральная машина Gorenje WP 7Y2/RV на Яндекс Маркете

Стиральная машина BEKO WRS 55P2 BSW на Яндекс Маркете

Стиральная машина, как и прочая бытовая электротехника, спустя некоторый период эксплуатации выходит из строя и ремонту уже не подлежит. Поэтому приходится приобретать новую, а куда же девать старую машинку? Конечно же, можно просто выбросить на утилизацию, как ТБО. Но так поступают непрактичные хозяева, так как в конструкцию этого бытового оборудования входит множество полезных элементов, которые в хозяйстве еще могут пригодиться. Рассмотрим, что можно сделать из стиральной машины-автомат.

Какие детали можно использовать

Стиральная машинка-автомат представляет собой довольно сложное бытовое оборудование, которое включает множество отдельных элементов. Чем она современнее, тем больше в ее конструкцию входит деталей.

Элементы стиралки, которые еще могут пригодиться в быту:

Важно! Если вы разбираетесь в электронике, тогда не стоит выбрасывать и блок управления, включающий большое количество полупроводниковых компонентов, которые могут пригодиться при ремонте другого электрооборудования.

Применение рабочего двигателя стиральной машины

Рассмотрим некоторые самоделки из двигателя от стиральной машины. Сегодня при помощи Интернета многие домашние умельцы с радостью делятся собственными изобретениями, в конструкции которых использовались запчасти от старых стиральных машин. Рассмотрим самые востребованные.

Изготовление бетономешалки

При проведении ремонта в квартире, частном доме может понадобиться небольшое количество бетонного раствора. Арендовать для такой цели бетономешалку — слишком дорогое удовольствие. Можно соорудить такой инструмент самостоятельно, для чего подойдет корпус от старой стиралки (кроме автомата).

Инструкция по изготовлению:

Простая бетономешалка для эксплуатации в бытовых условиях готова. При помощи такого устройства можно легко приготовить ведро раствора.

Наждак из двигателя от стиральной машины-автомат

Рабочий мотор от старой машинки-автомат можно использовать для изготовления своими руками электрического наждака. Это делается очень просто — на вал двигателя устанавливается наждачный камень (точило). Такой инструмент будет очень практичен на даче, так как с его помощью можно наточить не только ножи, но и лопаты, топоры.

Корморезка, зернодробилка

Тем, кто имеет небольшой участок земли, содержит домашнее хозяйство, не помешает изготовленная своими руками зернодробилка, корморезка. Если для этой цели использовать электромотор машинки-автомат, то самодельное приспособление будет работать не хуже заводского оборудования.

Сделать в бытовых условиях корморезку несложно. Кроме мотора, понадобится корпус машинки верхней загрузки, который можно найти на металлоломе.

Важно понимать! Двигатель вышедшей из строя стиральной машинки можно использовать для изготовления множества различных хозяйственных инструментов, требующих вращения.

Рабочий мотор стиралки можно применить для изготовления самодельного тестомеса.

Как подключить мотор от стиральной машины

Если у владельцев старой машинки есть идеи дальнейшего применения рабочего двигателя, сразу же возникает вопрос о том, как его подключить к электросети 220 В.

Для начала стоит разобраться с электрической схемой, после чего подсоединение двигателя к сети питания не займет большого количества времени. Нужно разобраться с проводкой. Конкретно будут использоваться провода, соединенные со статором, ротором.

Как выбрать нужные провода

Посмотрите спереди на колодку с проводкой — первые два провода слева чаще всего являются проводами таходатчика, через которые осуществляется регулировка оборотов мотора стиралки. Они нам не понадобятся.

Затем идет красный, коричневый провод статора, а за ними два провода (зеленый, серый), соединенные с роторными щетками. Все эти провода нам будут нужны для подключения двигателя к электросети.

Важно! Чтобы подсоединить к электросети мощностью 220 В двигатель стиральной машинки, пусковой конденсатор не нужен, и самому мотору пусковая обмотка не нужна.

Конечно же, в различных моделях стиралок провода отличаются цветом, но сам принцип подсоединения аналогичный. Чтобы разобраться с проводкой, необходимо прозвонить каждый провод с помощью мультиметра. Прибор нужно настроить на измерение сопротивления. Затем один щуп устройства прикладывается к любому проводу, вторым щупом ему подбирается пара.

Спокойно функционирующий тахогенератор чаще всего имеет сопротивление порядка 70 Ом. Данные провода распознаются в первую очередь, убираются в сторону. После этого прозваниваются остальные провода, разбиваются по парам.

Подсоединяем к сети двигатель

Когда с проводами уже все понятно , необходимо их правильно соединить:

• В соответствии со схемой конец обмотки статора должен быть соединен с роторными щетками (рекомендуется сделать заизолированную перемычку).
• Необходимо соединить с электросетью провод роторной щетки, конец роторной обмотки. После подачи напряжения на провода мотор начнет крутить вал.

Важно! Моторы стиральной машинки отличаются большой мощностью. Чтобы не допустить травматизма, необходимо быть предельно осторожными. Поэтому, перед тем как запустить оборудование, рекомендуется мотор тщательно закрепить к какой-нибудь основе.

Применение барабана стиральной машинки

Барабан от стиральной машины, выполненный из прочной нержавеющей стали, можно использовать для самых различных целей в хозяйстве. Из него можно сделать своими руками множество практичных изделий, например, шашлычницу или жаровню для барбекю.

Как сделать жаровню:

• необходимо отсоединить барабан от старой стиралки вместе с валом и шкивом;
• устанавливаем его вверх люком на колесо;
• жаровня готова.

Рабочую часть жаровни можно немного увеличить. Для этого понадобится болгарка, с помощью которой передняя часть барабана, расположенная возле люка, обрезается. Соответственно, в нее будет намного удобнее подкладывать дрова.

К сведению! Для изготовления шашлычницы барабан — идеальный материал, так как имеет огромное количество отверстий, через которые воздушный поток будет равномерно раздувать угли, создавая необходимый жар.

Не стоит выкидывать отработавшую свой срок стиральную машинку, так как она состоит из множества полезных деталей, которые еще смогут пригодиться в быту, на даче, для ведения хозяйства. При этом сделанные своими руками различные приспособления помогут сэкономить денежные средства.

Предусмотрен прижим для удержания свеклы, или сочных продуктов.

Мотор от старой стиральной машины подключение

Электрический двигатель нередко называют чуть ли не сердцем, которое устанавливается в бытовой технике. И это не зря, ведь именно благодаря электродвигателю происходит вращение барабана, установленного в стиральной машины. Очень многие сомневаются, можно ли подсоединить движок от стиралки к другому устройству собственноручно?

Электродвигатель от сломанной стиралки

Что можно сделать с движком стиралки

Исполнить это вполне реально, даже если вы практически не разбираетесь в таких вопросах. Например, у вас вышла из строя стиральная машина марки «Индезит», при этом двигатель (мощность его составляет 430 Вт, а развивающаяся скорость достигает 11500 оборотов в минуту) ещё в рабочем состоянии, и его моторесурс ещё в норма. В таком случае он может пригодиться в хозяйстве.

Вот несколько идей, который помогут вам применить или подключить по новой двигатель установленный в стиральной машины, которая вышла из строя:

1. Элементарным вариантом станет создание точильного станка. В каждом доме периодически стачиваются и тупятся ножи и ножницы, которые необходимо заточить. Для этого необходимо тщательно закрепить электромотор на устойчивой поверхности, прикрепит к валу специальный камень для заточки или шлифовальный круг и включить его в сеть.
2. Неплохой вариант – это изготовление тротуарной плитки. Также можно сделать шлакоблоки, а если есть частный сектор, то отличная идея – это вибростол.
3. Для жителей деревень, которые занимаются выращиванием птиц, можно сконструировать из двигателя от стиральной машины крупорушку и мельницу для травы.

Особенности мотора – залог успешной работы

Сегодня существует более, чем достаточно различных вариантов того, как можно дать новую жизнь старому мотору из стиральной машинки, если он еще запускается. И все эти идеи основаны на особенности мотора производить вращение разнообразных насадок или обеспечивать движение дополнительных механизмов. Вы можете придумать ещё более оригинальный вариант использования снятого двигателя, но чтобы воплотить свою идею в жизнь, нужно понимать, каким именно образом происходит подключение двигателя от стиральной машины.

Несколько полезных советов

При подключении двигателя, который остался от вашей старой стиральной машины к иному устройству нужно иметь в виду несколько важных нюансов этого процесса:

• двигатели не подключаются с помощью конденсатора;
  не требуется пусковая обмотка.

На раздаточной коробке находятся провода различных цветов, разобраться с которыми просто необходимо:

• 2 белых провода – при подключении они не пригодятся, так как отвечают за то, чтобы нормально работал тахогенератор;
• красный и коричневый предназначаются для того, чтобы можно было произвести обмотку статора, а также ротора;
• зелёный и серый – для подключения к специальным щеткам изготовленным из графита (чаще всего подобное можно сказать о щётках двигателя стиральной машины «Индезит», в том случае когда нужна их замена).

Правильное подключение проводов – залог успешной работы мотора

Имейте в виду, что разные модели двигателей могут иметь провода различных цветов, однако принцип их подключения во всех случаях одинаков. Чтобы обнаружить пары, необходимо произвести прозвон проводов по очереди (те: что предназначены для тахогенератора, должны иметь сопротивление от 60 до 70 Ом). Эти провода лучше склеить изолентой в стороне от других, чтобы не путаться. Оставшиеся провода тоже нужно прозвонить, чтобы выявить пары.

Как заменить подшипник в стиралке, вы можете узнать в нашей статье.

Схема подключения

Чтобы продолжить работу, нужно тщательно изучить все нюансы электрической схемы подключения. В основном сделана она очень подробно и понятно даже для самого далекого от мира электротехнических средств домашнего мастера.

Подключение движка от стиралки

Подключение или же замена двигателя стиральной машины на самом деле происходит довольно просто. В первую очередь необходимо подготовить провода, которые будут использоваться для ротора, а также для статора. Сделайте специальную перемычку, которую стоит ограничить с помощью изоленты. Те два провода, которые остались подключаются непосредственно к сети.

Помните! При подключении мотора , который остался от старой стиральной машины к 220 устройство сразу же начинает активно вращаться. Поэтому, прежде чем начать работу, позаботьтесь о том, чтобы мотор крепко стоял на той или иной поверхности.

Схема подключения старого двигателя к сети 220

Если необходимо поменять направление оборотов, достаточно будет того, что вы перекинете перемычку на те контакты, которые остались. Чтобы включать и выключать устройство, необходимо подсоединить к схеме специальные кнопки. Для того, чтобы это осуществить, нужно воспользоваться соответствующими схемами, которые запросто можно найти на специальных сайтах.

Теперь мы знаем, как именно можно подключить двигатель так, чтобы его еще можно было достаточно долго использовать. А как же можно усовершенствовать полученное устройство?

Регулирование оборотов

Для исправной работы нужен регулятор оборотов

Двигатель стиральной машинки характеризуется довольно высокой скоростью вращения, поэтому желательно сделать специальный регулятор, чтобы мотор молот работать в разных скоростных режимах без перегрева. Для этой цели можно использовать обычное реле интенсивности света, но немного доработанное.

Нужно извлечь из «стиралки» симистор вместе с радиатором – так называемый полупроводниковый прибор (в управлении электронами он функционирует в качестве управляемого выключателя).
Затем необходимо впаять этот прибор в микросхему реле, заменив детали с малой мощностью. Если вы не знаете все нюансы данной процедуры, лучше попросить помощи специалиста (электронщика или компьютерщика).

Бывают случаи, когда двигатель выполняет новую работу без помощи регулятора оборотов.

Виды движков

Разновидности движков от стиралок

Асинхронный. Вынуть его можно только вместе с конденсатором, который бывают совершенно различными для каждой модели стиральной машинки. Не рекомендуется нарушать соединение такого двигателя с батареей, если её корпус герметичен и образован из различного металла или пластика.

Внимание! Асинхронный двигатель вынимать из стиральной машины разрешается только, когда конденсатор совершенно разряжен, поскольку так можно избежать удара током.

Низковольтный двигатель коллекторного типа. Характеризуется наличием на статоре регулярных магнитов, которые поочередно подключаются к току постоянного напряжения. На корпусе такого двигателя есть наклейка, на которой помещена цифра максимально допустимого напряжения.
Электронный двигатель. Такой вид устройства необходимо отсоединять только вместе с электронным блоком питания (ЭБУ), на его корпусе размещают наклейку с величиной максимально допустимого напряжения подключения. Обратите свое внимание на полярность, ведь двигатели с таким принципом работы не имеют нужного реверса.

Частые поломки: с чем можно столкнуться

Как подключить электрический двигатель от старой стиральной машинки, теперь известно. Но бывают ситуации, когда мотор не запускается. Каковы же причины и пути решения такой неприятности?

Попробуйте проверить в каком состоянии находится нагрев мотора после его трехминутной работы. За такое короткое время все детали не могут нагреться одинаково, поэтому у вас есть возможность выявить место неисправности, которое будет слишком нагрето. Это может быть узел подшипника, статор и прочее.

Разные неисправности движков

Главными причинами, по которым та или иная деталь слишком нагрелась, могут быть следующие:

• засорившийся или вышедший из строя подшипник;
• чрезмерно расширенная емкость конденсатора.

Правильное подключение движка

Для правильного подключения двигателя, который остался от старой стиралки, достаточно минимальное количество знаний и немножко усилий. Также для данной цели используется обмотка с применением мультимера. Для обнаружения нужных проводов, требуется провести прозвон обмотки. Это позволит подобрать нужные пары для подсоединения. Делается все очень просто. Мультимер подключается к одному проводу, а вторым концом прибора стоит по очереди касаться к другим проводам, чтобы найти нужную пару. Также стоит зафиксировать заранее, какая присутствует величина сопротивления обмотки. В дальнейшем эта информация пригодится. После окончания процедуры прозвона, у вас должно получиться 2 обмотки, которые бы имели разные показатели сопротивления.

Данные обмотки делятся на два совершенно разных типы. Одна обладает показатель рабочего сопротивления. Второй вид обмотки относится к числу пусковых деталей. Известно, что величина сопротивления рабочей обмотки должна быть меньше пусковой. Для того, чтобы мотор от стиралки работал полноценно нужно использовать или кнопку, или специальное пусковое реле. В качестве кнопки можно взять даже ту, которая устанавливается для дверного звонка. Главное, чтобы она не имела фиксируемого контакта.

Новая жизнь старого мотора – использование в других целях

Процесс подключения движка, который остался от старой стиралки невероятно простой и легкий. Достаточно найти ему правильное и полезное применение. Тогда он сможет послужить вам еще некоторое время. Можно поэкспериментировать и сделать действительно полезное оборудование, которое упростит вашу жизнь в других сферах. Немного фантазии и умений достаточно, чтобы все получилось.

Агрегаты для стирки вещей через определенный эксплуатационный период утрачивают свою способность нормально работать, на смену им приходят более современные модели. Основу каждой такой стиральной машины составляет электрический мотор, которому после разборки устройства вполне находится применение. Показатель мощности демонтированного двигателя не менее 220 В, скоростной режим вращения достигает 11 000 оборотов, что очень подходит для применения подобных моторов в хозяйстве. Сегодня попробуем разобраться, как подключить двигатель от старой стиральной машины, чтобы иметь возможность использовать его потенциал.

Подключение двигателя с пусковой обмоткой

Сначала, используя тестер, находим соответствующие выводные пары. Прозванивая провода, определяем пары, после чего выясняем, которая из них является пусковой, а которая – рабочей. Более высокий показатель сопротивления соответствует пусковой паре, создающей первоначальный крутящий момент.

На некоторых двигателях стиральных машин контакторы могут быть заменены небольшими по емкости конденсаторами, что весьма удобно для эксплуатации стиральных машин. И когда мотор запускают без нагрузки, то такой тип мотора способен начать работать самостоятельно, без конденсатора и начального запитывания от обмотки пуска.

Когда двигатель нагревается, причины бывают следующими:

• износились подшипники;
• сократился зазор, и ротор со статором начали соприкасаться;
• высокая конденсаторная емкость.

Чтобы удостовериться в исправности двигателя, необходимо дать ему поработать одну минуту и проверить нагрев. За столь короткое время тепло не успеет разойтись по деталям, и есть возможность точно отследить точку сильного нагревания – подшипник, статор или что-либо иное. Затем этого выполняется трехразовая проверка после пятиминутной эксплуатации.

Коллекторные моторы

Это двигатели, не имеющие пусковую обмотку. Работать они способны как от постоянного, так и от переменного тока, в подключении через конденсатор не нуждаются. В моторах такого типа имеется от пяти до восьми клемм, но такое количество для дальнейшей эксплуатации узла не понадобится. Поэтому придется выявить и отключить контакты, идущие на тахометр, термозащиту и т. п.

Советы специалистов

Решив выполнить подключение двигателя от старой стиральной машины для использования его в новых целях, необходимо знать два важных условия:

• конденсатор при подключении не применяется;
• в обмотке пуска нет необходимости.

Чтобы удобней было разбираться с проводкой раздаточной коробки, необходимо знать ее цветовые обозначения:

• пара проводов белого цвета идет от тахогенератора, и будет использована в дальнейшем;
• проводка красного и коричневого оттенков ведут на ротор и статорную обмотку;
• щетки из графита подключаются проводкой серого и зеленого цвета.

Схема подключения

Чтобы действовать дальше, следует изучить электросхему подключения, особых сложностей в работе не вызывающую даже у обычного пользователя.

Для начала берутся провода, питающие статор и ротор стиральной машины. Выполняется подключение статорной обмотки к роторной щетке. С этой целью устраивается заизолированная перемычка. Оставшиеся два проводка выводятся к домашней сети на 220 В.

Для смены направления вращения необходимо всего лишь перебросить перемычку на другие клеммы. Чтобы было удобно включать и останавливать мотор, в схему добавляются необходимые кнопки.

Регулятор количества оборотов

Мотор от старой машины для стирки вещей отличается большим количеством оборотов в минуту, по этой причине придется выполнить подключение регулятора, обеспечивающего работу на различных скоростных режимах и защищающий двигатель от перегревания. В этих целях используется простое реле световой интенсивности, но его придется немного доработать:

• из стиральной машины извлекается симистор в комплекте с радиатором. Этот полупроводник в электронной управленческой схеме предназначен для выключения агрегата;
• элемент впаивается в релейную микросхему взамен маломощной детали. Такую работу лучше доверить мастеру.

Варианты применения моторов

Разобрав старую стиральную машину, электрический двигатель можно установить на одном из приборов.

Точильный станок

Порой здесь возникает сложность – отверстие камня отличается от размера вала электрического мотора. Придется выточить дополнительную деталь, исполняющую роль переходного элемента. Для фиксации используется гайка с направлением резьбы, учитывающим сторону вращения мотора. В противном случае, направление крутящего момента меняется переключением проводки на противоположные контакты.

Подсоединив обмотку к электросети, пусковая пара подключается к катушке. Второй конец проводки кратковременно прикладывается к обмоточному выводу, чтобы проверить направление движения мотора.

Чтобы сконструировать станок для заточки, лучше всего использовать мотор, способный выдерживать напряжение в пределах 150 – 200 В. При этом достаточно частоты вращения камня в 1 000 оборотов, чтобы его не разорвало.

Вибростол

Отличное применение мотора от старой машины, если вы занимаетесь изготовлением тротуарной плитки.

Конструктивно такой стол сложностей не вызывает. Для его изготовления достаточно ровной поверхности в виде плиты, скрепленной с основой подвижными элементами. Коллекторный мотор обеспечит необходимое вибрирование.

Бетономешалка

Мотор можно использовать и таким образом. Промышленных объемов такой агрегат не обеспечит, но значительно облегчит работы в домашнем хозяйстве.

Примечательно, что наряду с мотором придется использовать и бак стиральной машины. Лучше всего, если емкость будет активаторного типа – вместо стандартного элемента устанавливается пара стальных лопастей, внешне напоминающих букву «П». Располагают их таким образом, чтобы создать прямой угол. Сливное отверстие бака надежно закрывается.

Мощность мотора старой машины, выбранного для подключения, определяется объемами предстоящих работ. Для приготовления бетона в небольших количествах достаточно использовать однофазный двигатель.

Придется также решить вопрос с ременным приводом, установленным в машине. Лучше всего его заменить редуктором, способным понизить обороты мотора.

Ручной миксер

При помощи такого приспособления вы сможете замесить раствор для штукатурных работ, клеевой состав для укладки облицовочной плитки.

Газонокосилка

Двигатель от машины для стирки представляет собой отличное решение по показателям мощности и размерам, чтобы выполнить изготовление колесной косилки газонов. Понадобится колесная платформа, в центре которой устанавливается двигатель. От него выполняется прямое подсоединение к ножам, расположенным снизу. Высота стрижки регулируется посадкой колес по отношению к основанию косилки.

Кроме этого из б/у стиральной машины так же можно сконструировать:

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Хорошие моторы стоят в стиральных машинах, даже когда последняя выходит из строя и выбрасывается — двигатели оставляют и позже используют в хозяйстве (например для мини-станка). Здесь будет рассмотрен типичный двигатель от стиральной машины автомат (нового и старого типа) и схема его отдельного подключения к 220 В. Но вначале позвольте выложить немного скучной теории, которую можно и пропустить перейдя ко второй, практической, части статьи.

Теория работы электромотора на 220 В

Асинхронные двигатели для однофазной сети, представляют собой в основном двигатели с двухфазными обмотками и с вспомогательной фазой, берущейся от конденсатора. Такие моторы используются в бытовой технике. Подобный двигатель используется, в частности, в приводе стиральной машины. В дополнение к моторам с двухфазной обмоткой моторы с трехфазной обмоткой иногда используются в некоторых других бытовых приборах.

Двигатель во время прямого запуска может получить из сети ток, значительно превышающий его номинальное значение. Этот ток называется пусковым током двигателя, и его значение изменяется в районе Ir = 5-7In.

Одним из способов уменьшения пускового тока является использование переключателя звезда-треугольник. Двигатель, предназначенный для работы статора в треугольном включении при заданном сетевом напряжении, включается в систему звезда в момент запуска:

Ввиду пониженного напряжения поступающего на фазу обмотки статора и изменения соединений от треугольника к звезде ток, взятый из сети, будет уменьшаться в три раза по сравнению с пусковым током в треугольной схеме. Однако при подключении в звезду двигатель имеет в три раза меньше пускового момента, что делает невозможным использование этого метода во время тяжелого пуска (с большой нагрузкой).

Конденсатор для электромотора

Для небольших двигателей ( 1 кВт) предполагается ёмкость около 70 мкФ / 1 кВт. Необходимо использовать пусковые конденсаторы с рабочими напряжениями 400..630 В переменного тока.

Вы можете опустить расчёты и просто подключить стандартный двигатель от стиралки к 1 фазе 220 В через 7 микрофарадный конденсатор, включенный между нужными клеммами. К середине подключите первый провод электросети, а второй в зависимости от направления вращения к одному из конденсаторных. Падение мощности составит 30% — это в теории.

Вопрос о выборе конденсатора решается легко. Вот примеры значений емкости для разных мощностей двигателя.

Pn [Вт] 90 120 180 250 370 550 750 1100
С [мкФ] 4 5 6 8 12 16 20 30

Мощность вращения в стиральной машине в обоих направлениях одинакова. Это моторы с типичным соединением для однофазного двигателя. Основная обмотка подключена непосредственно к 220 В и параллельно ей подключена фазовая обмотка вместе с последовательно соединенным конденсатором. Если вы перевернете провода фазовой обмотки, двигатель перейдет на вращение в другую сторону, но мощность будет немного меньше. Эта схема работает во время отжима. То же самое для медленных и быстрых вращений — ёмкость переключается внутри стиралки с 7 мкФ на 16 мкФ. Более подробно про конденсатор читайте тут

Подключение мотора от СМА

Этот двигатель содержит две независимые обмотки:

для синхронной скорости 3000 об / мин — двухфазная обмотка.

для синхронной скорости 500 об / мин — симметричная трехфазная обмотка. Трехфазная система подключения позволяет изменять скорость вращения путем переключения питания обмотки.

Двигатель старого типа имеет обычно 5 проводов черного, синего, белого, красного и зеленого цвета. Была проведена серия измерений для определения обмоток и сопротивления между ними вышло таким:

• Сине-черным 85 Ом
• Сине-зеленый 85 Ом
• Черно-зеленый 80 Ом
• Бело-синий 15 Ом
• Белый-красный 30 Ом

Подключение старого электродвигателя требует поиска обмотки запуска с помощью мультиметра.

• ПО — начальная обмотка. Он предназначен только для запуска двигателя и запускается в самом начале, пока двигатель не начнет вращаться.
• OB — обмотка возбуждения. Это рабочая обмотка, которая работает постоянно и постоянно поворачивает двигатель.
• SB — кнопка, с которой напряжение подается на пусковую катушку и выключается при запуске двигателя.

Подключение электродвигателя от новой стиралки

Если вы посмотрите на клеммную колодку с проводами спереди, то обычно первые два левых провода являются проводами таходатчика, благодаря которым измеряется и регулируется скорость вращения мотора стиральной машины. Они нам не нужны — перечеркнуты крестом.

В разных моделях стиральных машин провода различаются по цвету, но принцип соединения остается неизменным. Вам просто нужно найти необходимые провода, прозванивая их мультиметром.

Рабочий тахогенератор в спокойном состоянии обычно имеет сопротивление 50-100 Ом. Вы сразу найдете эти провода и отключите их.

Если надо изменить частоту вращения двигателя в противоположном направлении, просто перетащите перемычку на другие контакты. Посмотрите на схемы, как это выглядит.

Два контакта проходят через щетки к обмоткам ротора, а два другие контакта идут к обмотке статора. Остальные контакты — датчик для измерения скорости вращения мотора. Обмотки ротора и статора соединены последовательно и меняя концы одной из обмоток, вы меняете направление вращения. Без электронного регулятора двигатель будет разгоняться до нескольких тысяч оборотов в минуту (как при максимальном отжиме).

Асинхронный двигатель

1. Применение асинхронных двигателей в стиральных машинах

Асинхронные двигатели нашли широкое применение как в промышленности,так и в быту. В целом следует отметить два самых распространённых вида асинхронных двигателей — это конденсаторные (иногда их называют двухфазные) и трёхфазные.
Конденсаторные двигатели, которые мы будем рассматривать, часто применялись в стиральных машинах 80х-90х гг. выпуска. В таких машинках количество оборотов барабана при отжиме достигало всего лишь лишь 400-600 оборотов в минуту, реже 800 или 1000, где уже применялась электронная схема управления. В 2000-x годах, было выпущено крайне мало стиральных машин с такими двигателями. С развитием электронных технологий, конденсаторные асинхронные двигатели канули в прошлое, поскольку на смену им пришли более компактные и динамичные универсальные коллекторные двигатели, а также трёхфазные двигатели с частотным регулированием скорости. Для осуществления привода барабана стиральных машин, производителям пришлось по ряду причин отказаться от применения конденсаторных асинхронных двигателей. Но это не означает, что асинхронные двигатели и вовсе исключили из конструкции стиральных машин. Например в стиральных машинах с функцией сушки горячим воздухом,простейшие односкоростные конденсаторные двигатели применяются до сих пор в качестве приводов вентиляторов, которые обдувают ТЭН сушки, прогоняя горячий воздух в бак стиральной машины.

2. Устройство асинхронного двигателя

1. Крышки двигателя 2. Подшипники 3. Ротор 4. Статор 5. Крыльчатка охлаждения Рис.2 Устройство асинхронного двигателя

Асинхронный двигатель имеет в своём составе две основные детали: статор и ротор, разделённые воздушным зазором. Статор (от латинского-стою) — неподвижная часть двигателя, взаимодействующая с подвижной частью-ротором. Активными частями статора являются обмотки и магнитопровод (сердечник). Обмотка статора в общем случае представляет собой многофазную обмотку, проводники которой равномерно уложены по окружности в пазы сердечника. Асинхронные двигатели для стиральных машин имеют две скорости вращения. В режиме стирки частота вращения на роторе двигателя составляет около 300 об/мин, а в режиме отжима (центрифугирования) 2800 об/мин. Поэтому, такие двигатели называют двухскоростные и для каждого режима работы применяется своя обмотка. Статор в рассматриваемом двигателе является электромагнитом, который создаёт магнитное поле.

Ротор — подвижная часть двигателя (Рис.3) В асинхронных двигателях это короткозамкнутая обмотка, которую часто называют «беличьей клеткой» из-за схожести конструкции. Алюминиевые или медные стержни статора замкнуты накоротко с торцов кольцами и как правило заливаются сплавом алюминия.Сердечник (вал ротора) имеет зубчатую структуру, который жестко скреплён с «беличьей клеткой». Вал ротора вращается на двух подшипниках, опорами которого являются крышки двигателя. Для лучшего охлаждения обмоток статора, на роторе устанавливаются крыльчатки с лопастями.

1. Сердечник из штампованных листов стали или залитый сплавом алюминия 2. Стальной вал с зубцами 3. Короткозамкнутая обмотка в виде «беличьей клетки» Рис.3 Устройство ротора асинхронного двигателя

3. Принцип работы конденсаторного асинхронного двигателя

Для привода барабана в стиральных машинах всегда применялись двухскоростные конденсаторные асинхронные двигатели.
Конденсаторный двигатель — разновидность асинхронного двигателя, в обмотки которого включен конденсатор для создания сдвига фазы тока. Подключается в однофазную сеть посредством специальных схем. Работоспособная схема подключения такого двигателя содержит конденсатор (пусковой конденсатор), от чего и произошло название.
Давайте рассмотрим простейшую схему подключения конденсаторного двигателя на примере Рис.4

Одна из обмоток (её чаще называют рабочей) подключают напрямую к сети, а пусковую обмотку последовательно через конденсатор. Рабочая и пусковая обмотки геометрически сдвинуты друг относительно друга на определённый угол. Для работы асинхронных двигателей важно, чтобы частота вращения ротора не была равна частоте вращения магнитного поля, создаваемое током обмотки статора. Отсюда и название — асинхронный двигатель. Но однофазная обмотка на статоре не способна создавать вращающее круговое магнитное поле. Поэтому, для соблюдения условий работы асинхронного двигателя, необходимо, что бы и токи были сдвинуты по фазе. Конденсатор в цепи пусковой обмотки создаёт сдвиг фаз токов на электрический угол «фи»=90°. Магнитное поле статора воздействует на обмотку ротора и по закону электромагнитной индукции наводит в них ЭДС. В обмотке ротора под действием наводимой ЭДС возникает собственное магнитное поле и ток, которое вступает во взаимодействие с вращающимся магнитным полем статора. В результате на каждый зубец магнитопровода ротора действует сила, которая складываясь по окружности, создает вращающий электромагнитный момент, заставляющий ротор вращаться. Относительная разность скоростей вращения ротора и магнитного потока, создаваемого обмотками статора называется скольжение асинхронного двигателя.

А — рабочая обмотка В — пусковая обмотка С — пусковой конденсатор Простая схема подключения асинхронного двигателя через конденсатор Рис.4

А теперь представьте, если бы в пусковой обмотке не было конденсатора. Тогда магнитное поле создаваемое статором, создавало бы такое же магнитное поле в роторе. При такой схеме подключения, двигатель можно представить лишь в качестве трансформатора и совпадающие по фазе токи не смогли бы создать вращающее круговое магнитное поле, а пусковой момент был бы настолько мал, что ротор оставался бы почти неподвижным.

4. Неисправности и диагностика. Пуск асинхронного двигателя стиральной машины

Характерный признак неисправности при работе конденсаторных асинхронных двигателей проявляется как правило в ослаблении вращающего момента, вследствие чего ротор двигателя, особенно под нагрузкой, не в силах совершить полный оборот.Из-за этого в стиральной машине, барабан с бельём совершает неполные покачивающие движения напоминающие колебание маятника. В подобных двигателях стиральных машин можно выделить несколько причин такой неисправности.
Самая распространённая причина — это потеря ёмкости пускового конденсатора, из-за чего сдвиг фаз токов пусковой и рабочей обмотки становится незначительным и не создаётся мощного вращающего момента ротора двигателя. Хотя при этом в режиме холостого хода (без нагрузки) двигатель может запускаться нормально. Подобная проблема не относится непосредственно к неисправности самого двигателя. В этом случае требуется только замена пускового конденсатора.
Другая причина — это межвитковое замыкание одной из обмоток двигателя. Причём поведение в работе двигателя иногда схоже с потерей ёмкости пускового конденсатора, но сопровождается сильным нагревом статорной обмотки, завышенным потребляемым током, иногда появляется запах гари и характерный гудящий звук. Иногда, при межвитковом замыкании в цепи обмоток режима отжима, обмотки режима стирки могут быть абсолютно исправны и работать нормально, и наоборот. В этом случае двигатель подлежит замене. Если нет возможности его заменить, то можно обратиться на предприятие где профессионально занимаются ремонтом электродвигателей.
Иногда при неисправности в двигателе одна или несколько обмоток могут быть в полном обрыве.
В остальных случаях проблем работы двигателей, можно выделить неисправности связанные с коммутирующими устройствами и модулями управления, но это мы не будем рассматривать в данном материале.

Для того, чтобы отличить неисправность непосредственно двигателя от неисправности коммутирующих его устройств, необходимо произвести измерения электрического сопротивления обмоток, в частности электрического пробоя обмоток на корпус статора, подключить двигатель напрямую измерив потребляемый рабочий ток. Данные о потребляемом токе указаны на шильдике двигателя, а электрические сопротивления и схема соединения обмоток указываются в сервисной инструкции для мастеров.
Ниже, на Рис.5 и Рис.6 приведена схема проверки двухскоростного асинхронного электродвигателя стиральной машины. Мы взяли самую сложную встречающуюся схему колодки двигателя с применением тахогенератора и термозащиты. Тахогенератор (Т) и термозащита (ТН) при проверке двигателя напрямую не подключаются к схеме. Для того,чтобы измерить ток в обмотках амперметр (A) подключается последовательно в разрыв цепи, но можно использовать и токовые клещи. Завышенный рабочий ток может свидетельствовать о межвитковом замыкании обмоток статора. Пусковой конденсатор (С), может быть общим для пусковых обмоток отжима и стирки. Но иногда используются и схемы с двумя пусковыми конденсаторами. Изменение направления вращения двигателя для режима стирки происходит путём изменения подключения полюсов обмоток. В режиме отжима двигатель вращается всегда в одну сторону.

Рис.5 Схема подключения для проверки обмотки отжима

Рис.6 Схема подключения для проверки обмотки стирки

5. Режимы работы и коммутация обмоток асинхронного двигателя в стиральных машинах

Как мы и говорили, в стиральных машинах всегда применяются две скорости вращения двигателя. В режиме стирки, двигатель вращается медленно, а в режиме отжима (центрифугирования) с большой скоростью. Коммутация обмоток асинхронного двигателя в стиральных машинах традиционно осуществляется при помощи электромеханического командного аппарата. В режиме стирки, двигатель вращается через определённую паузу с поочерёдным изменение направлением вращения. Это делается для того, что бы белье в барабане не перекручивалось. В режиме отжима двигатель вращается в постоянном направлении.
Как видно на представленных ниже фрагментах схемы ,контакты командоаппарата имеют несколько положений. Вывод двигателя номер 5 является общим для обеих обмоток и включается напрямую с общей шиной питания, а другие выводы двигателя запитаны через соответствующие контакты командоаппарата, тем самым создавая электрическую цепь. В этой схеме применяется один пусковой конденсатор, но в некоторых бывает и два конденсатора. Иногда, коммутация обмоток и управление двигателем (например в стиральных машинах Ardo TL80) осуществляется посредством электронного модуля с расположенными на нём симистором управления двигателем и контрольной цепью тахогенератора.

Двигатель не вращается	Режим отжима (центрифугирования)
Двигатель вращается по направлению часовой стрелки	Двигатель вращается против направления часовой стрелки

6. Преимущества и недостатки однофазных асинхронных двигателей

К преимуществам можно отнести: простоту конструкции, относительно высокий ресурс двигателя, низкий уровень шума по сравнению с коллекторными двигателями (речь о которых идёт в другой главе), практически не требует профилактического обслуживания, максимум требуется смазывание, либо замена подшипников.
К недостаткам можно отнести: большие габариты и массу двигателя, большой пусковой ток, применение нескольких обмоток для каждого режима работы двигателя, низкий КПД (коэффициент полезного действия), при неизменном габарите невозможно увеличить мощность двигателя, этим и объясняется его применение в стиральных машинах с низким числом оборотов барабана при отжиме, плохая управляемость электронными схемами.

7. Частые вопросы

• Для чего нужен конденсатор в цепи пусковой обмотки электродвигателя?

Конденсатор в асинхронных двигателях используется для сдвига фаз токов пусковой и рабочей обмотки, в результате чего возникает вращающееся магнитное поле. Сдвиг фаз обязательное условие для работы конденсаторных асинхронных однофазных двигателей.

• Какая ёмкость пускового конденсатора применяется для пуска асинхронных двигателей стиральных машин?

Для каждого типа двигателей индивидуально подбирается значение ёмкости конденсатора. Самые распространённые номиналы ёмкостей (ёмкость конденсатора измеряется в микрофарадах): 8,5 мкф, 11,5 мкф, 12,5 мкф, 14 мкф,16 мкф, 18 мкф, 20 мкф, 22 мкф и 25 мкф. Но самые распространённые 14 мкф и 16 мкф.

• Почему рабочее напряжение пускового (фазосдвигающего) конденсатора должно быть не менее 400 вольт?

Фазосдвигающий конденсатор устанавливается в цепи обмоток статора, которые обладают большой индуктивностью. При работе электродвигателя, особенно при его пуске и остановке, на обмотках высвобождается большая электродвижущая сила самоиндукции (ЭДС самоиндукции), в виде всплесков повышенного напряжения 300-600 вольт, приложенная именно к конденсатору. Если установить конденсатор с меньшим допустимым рабочим напряжением, то он выйдет из строя.

• Что произойдёт, если вместо конденсатора номинальной ёмкости предназначенного для оптимальной работы двигателя установить конденсатор большей или меньшей ёмкости?

Если величина ёмкости фазосдвигающего конденсатора выбрана больше, чем требуется при данных конкретных условиях работы электродвигателя, то двигатель будет быстро перегреваться. Если величина ёмкости выбрана меньше требуемой, то вращающий пусковой момент ослабнет, что может вызвать затруднённое вращение барабана с бельём в стиральной машине.

В электрической цепи с ёмкостным сопротивлением (конденсатором) ток опережает напряжение на угол «фи»=90°. Ток опережающий напряжение по фазе на 90°, называется реактивным или безваттным током, так как он не вызывает в цепи потребления мощности.
С включением последовательно пусковой обмотки и конденсатора, нарушается чисто ёмкостный (реактивный) характер цепи, в результате чего уменьшается угол сдвига фаз. Поэтому для каждого асинхронного однофазного двигателя ёмкость конденсатора пусковой обмотки подбирается таким образом,чтобы угол сдвига фаз тока относительно рабочей был близок к 90°.

Регулятор оборотов коллекторного двигателя от стиральной машины: как подключить диммер к электродвигателю?

Регулятор оборотов коллекторного двигателя от стиральной машины

Сообщества ›

Сделай Сам ›
Блог ›
Регулятор оборотов для двигателя от стиралки автомат

Всем здрасте. Выкладываю свою очередную работу.

Все рукастые люди используют в своих самоделках двигатели от старых советских стиральных машин. Но здесь есть одно но. Оборотов у них 1250 и мощность всего 180 Вт. Из такого мотора даже нормального наждака не получится. Обороты маленькие и камень очень быстро изнашивается. Сейчас в наличии появляется очень много двигателей от современных стиральных машин автомат. Они на порядок мощнее и диапазон оборотов очень большой от 0 до 15000 оборотов. Но есть одна проблема. Если его подключить напрямую к сети, то он он сразу же раскручивается до максимальных оборотов, которые не всегда нужны. В этой статье мы соберем с вами регулятор для такого мотора. На данный момент есть три варианта управления такими двигателями.
Вариант 1. Заказать в интернете плату на микросхеме тда 1085. Но их становится всё меньше. так как эта это микросхема снята с производства.
Вариант 2. Братья китайцы уже давно наладили выпуск готовых регуляторов. Его можно заказать на AliExpress.
Вариант 3. Самому собрать регулятор, который будет выполнен на микроконтроллере Arduino, он будет поддерживать мощность на любых оборотах, а также его можно будет настроить под любой станок, куда будет устанавливаться мотор.
Вот поэтому не простому пути мы с вами и пойдём. В конце статьи я оставлю ссылки на компоненты которые я заказывал.Так же будет ссылка на архив со всеми необходимыми программами, схемами и прочими полезностями.
Приступим. Для начала соединим наш LSD дисплей с платой Arduino по этой схеме.

Полный размер

Подключение экрана
Теперь из нашего архива нужно установить программу arduino-1.8.7. В ней выбираем прошивку 2 и загружаем. Если прошивка не загружается, проверяем настройки.

Полный размер

проверить
После загрузки появится такая надпись.
Это значит что всё хорошо и можно продолжать. Теперь подпаяем переменный резистор на 10 кОм для регулировки оборотов. Плюс и минус к крайним ножкам, а центральный к Arduino, согласно схеме.

Теперь нам нужно загрузить прошивку номер 3 тест резистора Если мы все сделали всё правильно, то у нас на дисплее появится надпись Test резистора и при повороте ручки число будет меняться от 0 до 1024.

Следующим этапом припаиваем датчик Холла. Если его расположить лицом к себе, то выводы слева направо будут плюс, минус и сигнальный провод. Припаиваем датчик к плате Arduino, а сам датчик располагаем возле магнитного кольца на двигателе. Загружаем прошивку номер 4 и поворачиваем вал электродвигателя на 10 оборотов. На экране будет число импульсов на 10 оборотов. Это число нам нужно запомнить.

Следующий этап — изготовление силовой платы. для этого открываем программу sprint-layout м в ней открываем файл платы. Распечатываем её на лазерном принтере на глянцевой бумаге или подложке от бумаги самоклейки. Переносим рисунок платы на медь горячим утюгом и травим плату методом ЛУТ. Поищите в интернете как это делается, или гляньте в ролике. Теперь припаиваем все компоненты к плате и соединяем с Arduino и мотором. Для проверки платы используем прошивку 5 и 6

Полный размер

Разводка дорожек

Полный размер

отмыл бумагу

Полный размер

травление

Полный размер

плата

Полный размер

5 Полный размер6

Для окончательного пользования загружаем прошивку 18, вводим туда все значения и пользуемся. более подробная информация в видеоролике
Ссылки:
Скачать архив yadi.sk/d/K26G7NcgQCnTCw
Канал и сайт Александра Шенрока:
www.youtube.com/channel/U…0gaCoyXQdNmTA?app=desktop
shenrok.blogspot.com/p/blog-page_10.html?m=1
Готовый регулятор с али: m.ru.aliexpress.com/item/…1094a45149db0e1dbda3d0309

Плата Arduino + шнурок ru.aliexpress.com/item/Fr…042311.0.0.2cd033ed52vK3m

Источник: https://www.drive2.ru/c/522697383557989758/

цветов проводов двигателя стиральной машины

Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные линии между устройствами. Схема подключения — это своего рода схема, в которой используются абстрактные графические символы, чтобы показать все взаимосвязи компонентов в системе. Следите за каждой информацией. был только двигатель, конденсатор не обнаружен. Обозначьте такие элементы, как резисторы и конденсаторы, их номиналами. Вы обнаружите, что существует 3 набора обмоток, поэтому вы либо подключаете их к инвертору по схеме звезды или треугольника, либо управляете им с помощью инвертора.Ток: ток будет потоком электричества или, точнее, потоком электронов. Типичными аспектами электрической схемы являются заземление, источник питания, шнур, а также соединение, устройства результатов, кнопки, резисторы, логический шлюз, световые индикаторы и т. Д. В целях безопасности подключите землю к зеленому / желтому проводу. https://www.instructables.com/Washing-Machine-Motor-Wiring-Diagram Как проверить мотор стиральной машины Детали мотора стиральной машины Как подключить 6-контактный универсальный мотор 240 В переменного тока к стиральной машине.Двигатель 120 В, 60 Гц, 8 А. Получил новый двигатель, номер детали 306055. Двигатель имеет 6 проводов с цветной кодировкой на клеммной колодке: белый, желтый, синий, черный / белый, фиолетовый, черный. Первый взгляд на принципиальную схему может сбить с толку, однако, если вы умеете читать карту метро, ​​ищите схемы. Я только что нашла по дороге стиральную машину. Убедитесь, что расположение текста выглядит аккуратным. Это модель Kenmore 110.200.72993. 6 проводов одинакового цвета и одинаковой толщины, плюс заземление говорит о том, что это трехфазный двигатель, для которого требуется либо плата инвертора, которая была частью стиральной машины, либо внешний небольшой инвертор мощностью 1 кВт.Вы можете проверить мультиметром, что зелено-желтый провод подключается к корпусу двигателя. Схема подключения трехпроводного двигателя стиральной машины — Какая электрическая схема? Эти двигатели непрактичны из-за их неспособности самостоятельно надежно начать вращение. Схема подключения двух конденсаторов переменного тока Элегантный роскошный 3-проводный вентилятор конденсатора. Апрель 2019. Если вы не понимаете, что электричество опасно, не трогайте его! Как определить пусковую и рабочую обмотки в однофазном двигателе. Если вы откроете однофазный двигатель, вы обнаружите, что ваш двигатель имеет два типа обмотки, одна из которых сделана из толстой проволоки, а другая — из тонкой.Я живу в США, так что это 110 вольт. Базовая электрическая схема двигателя стиральной машины называется прямым приводом, если он подключен к сети переменного тока. на моторе нет описания или наклеек. Дисковая шлифовальная машинка своими руками использует моторчик стиральной машины youtube. Как отремонтировать мотор старой стиральной машины? Да, именно так. из него 3 провода. Мотор стиральной машины Samsung Wa6500b5 «гудит» Doityourself. Я очень рекомендую вам нарисовать схему и добавить цвета каждой проволоки. Марку и модель стиральной машины я не обратил.когда я его разобрал. Постоянный ток часто представляет собой непрерывный поток тока в одном направлении. В идентичной схеме каждый инструмент напрямую связан с источником питания, поэтому каждый гаджет получает одинаковое напряжение. обмотка из толстого сечения — это основная обмотка, а тонкий провод … Если двигатель не запускается, но издает гудение или жужжание, возможно, он неисправен. Основы подключения двигателя стиральной машины: Основы подключения двигателя стиральной машины — это руководство о том, как подключить универсальный двигатель к источнику постоянного тока.Универсальный двигатель предназначен для работы от постоянного и переменного тока. У вас есть старая стиральная машина … Большинство схем проводов имеют легенду или ключ, точно так же, как дорожная карта, объясняющая цветовые коды проводов или любую другую специальную информацию, необходимую для чтения схемы. Шнуры используются для соединения элементов друг с другом. У меня Maytag 1/2 л.с. Это двигатель GE мощностью 1/2 л.с., и я подозреваю, что это двухскоростной двигатель и, возможно, реверсивный.

Polo G Sister, г. Замена приемника потолочного вентилятора Hunter, Фланелевая куртка с капюшоном из шерпы, Крейгслист Лос Баньос, Идеи для окунания хлебных палочек,

Схема подключения мотора стиральной машины

В этом случае нужно только потратиться на запчасти.После полутора лет работы в стиральной машине, когда завершенный цикл «щелкает» / разблокируется, это было посланием Бога. Привет, пожалуйста, пришлите мне все трехфазные схемы питания и схемы управления и интерпретацию проводных цепей, подписались на мою электронную почту, но я не получаю никаких сообщений с этого веб-сайта, пожалуйста, это моя почта, пожалуйста, также нужно узнать больше о ПЛК и Automaition, научите меня использовать старый двигатель стиральной машины для выработки электроэнергии. Не могли бы вы прислать мне схему и объяснить, как подключить 2 трехфазных двигателя при последовательном запуске, когда вы можете запустить второй двигатель только через 10 секунд после запуска первого двигателя, Ваш электронный адрес не будет опубликован.1,1 * 55 кОм * 1000 мкФ (1,1 * 55 * 1000 * 1000) / 1000000 = 60,5 ~ 60 секунд. Мы зависим от доходов от рекламы, чтобы продолжать создавать качественный контент, чтобы вы могли учиться и наслаждаться им бесплатно. Поистине, частоты не существует. Нажмите, чтобы увидеть наш лучший видеоконтент. Промышленность себе нос отрезать не собирается. Вы должны попробовать их все, прежде чем вызывать мастера по ремонту. Это открытый двигатель и, как правило, его мощность слишком мала, чтобы его можно было использовать в ленточно-шлифовальном станке. Затем мод включил питание РАДАРА. Спасибо. Как бы то ни было, для борьбы с скачками напряжения ниже этого уровня мало что делается.Плата управления стиральной машины управляет циклами стиральной машины, такими как стирка, полоскание, слив и отжим, взаимодействуя с такими компонентами, как приводной двигатель и насос, и активируя их по мере необходимости. Мод пожаловался на то, что ветряные турбины мешают работе РАДАРА, правительство не обратило на это внимания. Подключение трехфазного двигателя со встроенным термовыключателем и реле перегрузки. Вышеупомянутые устройства вызывают скачки напряжения в сети, трансформатор либо убирают, либо уменьшают в размерах, чтобы устройство могло генерировать больше мощности за пределами шкалы.Здесь используется переменный резистор 1 МОм и установлен на 55 кОм (измеряется мультиметром). Связь. Модифицировал полицию, когда они пожаловались на радиацию от их радиоприемника под названием Tetra. Шайба наполняется медленно или не наполняется совсем. Следуйте, © Copyright 2020, Все права защищены 2012-2020 by. Стиральная машина Samsung ЭЛЕКТРИЧЕСКАЯ СХЕМА WF328AA Models. Как правило, стиральные машины LG обеспечивают потребителей годами безупречного обслуживания. Получите бесплатное приложение для Android | Загрузите приложение «Электрические технологии» прямо сейчас! SIMD-машина обычно используется вместе с обычным компьютером.Как работает конденсатор электродвигателя? Узнайте больше о фильмах, которые выйдут на этой неделе (8/12) Новые фильмы выйдут на этих выходных: 12 — 14 февраля Понимание того, как работает блокировка двери, поможет вам решить, неисправна она или нет. Конструкция однофазного асинхронного двигателя. Вот почему вы должны знать проблемы стиральных машин LG и их решения. Если вы новый пользователь LG, они могут показаться вам немного сложными. Номинальная мощность промышленного двигателя превышает номинальную мощность стандартного однофазного асинхронного двигателя переменного тока.Если посмотреть в руководстве к моей стиральной машине, максимальная мощность, используемая при «стирке и нагревании», составляет 2000 Вт. Моя стиральная машина более новая модель с рейтингом Energy Star. Несколько лет назад я связался с «Центральными сетями» и сказал им, что технологии не соответствуют закону. Сушилка по-прежнему лежит на обратной стороне. Промышленные двигатели переменного тока разработаны для применений, требующих трехфазного асинхронного двигателя большой мощности. Толстая сталь, изоляция и бесщеточный двигатель значительно снижают уровень шума.Ограниченное издание … Забронируйте сейчас здесь. В: Может ли мотор стиральной машины работать на ленточно-шлифовальный станок? Итак, если ваша стиральная машина перестает вращаться, проверьте, нет ли сломанной муфты двигателя. Снимаем мотор. Anaheim Automation предлагает промышленные электродвигатели переменного тока от 220 Вт… 25% на рубашки для электротехники. Но правительство удалило законодателей и оставило их. Примечание: не снимайте / разъединяйте натяжное колесо, пытаясь протянуть ремень. Настоящий ад — жить рядом с фабрикой или супермаркетом. Дополнительно стиральный раствор.com участвует в программе AdSense, и мы зарабатываем на показе рекламы нашим посетителям. Муфта двигателя образует мост между двигателем и шайбой трансмиссии. Чтобы работать с заблокированным ротором, двигатель должен быть оснащен реле перегрузки. Вы можете легко решить большинство проблем со стиральной машиной, следуя им. Защита по стандарту IEC 60034-11: TP 111 (медленная перегрузка). Сэр, могу я попросить вас прислать мне схему соединения звезда-треугольник, 3 фазы, спасибо, я хочу, чтобы я имел в виду любые электрические знания, пожалуйста, помогите мне, спасибо.В двигателе стиральной машины Samsung есть датчик, который является частью системы, которая определяет, разбалансирован ли барабан или правильно ли он вращается, с помощью основной печатной платы (платы управления). Следуйте инструкциям по схеме маршрутизации. Я почти забыл, что мне говорили в конце 90-х, что я один из тех электросенсибилизирующих людей, и многое из того, что фундаментальная наука говорит о новых технологиях, неверно. Подключение трехфазного двигателя звезда / треугольник (Y-Δ) назад / вперед с таймером Схема питания и управления, подключение трехфазного двигателя звезда / треугольник (Y-Δ) назад и вперед с таймером Схема питания и управления, подключение трехфазного двигателя звезда / Дельта (Y-Δ) назад / вперед с таймером.Как проверить переключатель уровня воды в стиральной машине: Отключите стиральную машину от источника питания. Перегруженная шайба не защищает двигатель и трансмиссию, что приводит к громкому звуку. Этот сайт использует Akismet для уменьшения количества спама. На приведенных ниже диаграммах трехфазный двигатель будет вращаться в двух направлениях, а именно вперед и назад. Машина завершила бы стирку одежды, а затем, если бы она оставалась без присмотра, просто бесконечно продолжала стирать ту же загрузку. Это излучение вызывает в сердце перевернутые зубцы T.Я говорил с лондонским метрополитеном и сетью железных дорог, которые они считают проблемой. Как и в случае с другими приборами, вы можете положиться на их стиральные машины. На нижней стороне блока утилизации вы найдете две функции, которые помогают, когда блок застрял или перестает работать. — Примеры в британской системе и системе SI, автоматической системе управления уличным освещением с использованием LDR и транзистора BC 547, калькулятора электрических проводов и кабелей (медь и алюминий), разницы между устройством плавного пуска и частотно-регулируемым приводом.Конденсаторы — это электрические устройства, которые запускают электродвигатель при запуске или помогают двигателю работать после его запуска. Когда пэд нажат, сигнал напряжения переключается обратно на плату управления. Таким образом, недостаток воды во время цикла стирки или полоскания может быть результатом поломки клапана подачи воды. В большинстве случаев вы можете легко решить эти проблемы, не прибегая к помощи других. Вот наиболее распространенные рекомендации по ремонту. Ладно, было немного страшно вытаскивать мотор из стиральной машины, но теперь, когда я это сделал, я понял, что на самом деле это совсем не страшно, и на самом деле я сразу почувствовал себя лучше почти всех в мире в тот момент Я это сделал.В этом разделе показано, как создать бессенсорный бесщеточный контроллер двигателя постоянного тока (BLDC) или просто ESC (электронный контроллер скорости) с помощью Arduino. Что такое датчик Холла в стиральной машине Samsung и для чего он нужен? Пожалуйста, поддержите нас, отключив блокировку рекламы. Электродвигатель — это электрическая машина, которая преобразует электрическую энергию в механическую. Большинство электродвигателей работают за счет взаимодействия между магнитным полем двигателя и электрическим током в проволочной обмотке, создавая силу в виде крутящего момента, приложенного к валу двигателя.Двигатель: Регулятор скорости двигателя переменного тока: Регулятор скорости двигателя постоянного тока: Регулятор скорости вентилятора: Конденсатор двигателя: Схема управления скоростью для небольшого асинхронного асинхронного двигателя переменного тока: Драйвер шагового двигателя: Контроль скорости двигателя стиральной машины Нет ни одной военной измерительной техники. Одна из них — это кнопка сброса двигателя. Сокращения: O / L = реле перегрузки NO = нормально разомкнутое NC = нормально замкнутое FOR = вперед REV = обратное T = таймер, подключение 3-фазного двигателя звезда / треугольник (Y-Δ), обратное / прямое с таймером Схема питания, подключение 3-фазного двигателя звезда / треугольник (Y-Δ) Обратное / прямое с помощью схемы управления таймером, я хочу получить информацию о внутреннем подключении двигателя звезда-треугольник и о том, как сдвинуть фазовый сдвиг со звезды на треугольник, описать диаграмму, как подключить соединение звезда-треугольник в двигателе, поэтому объясните, как производная stardelta cannection в терминале мотора.uvw.u1v1w1. Муфта двигателя: Муфта двигателя работает как соединитель между двигателем и трансмиссией стиральной машины. Итак, чтобы построить 1-минутный (60 секундный) таймер, нам понадобится резистор номиналом 55 кОм и конденсатор 1000 мкФ. Перегрузка машины отрицательно сказывается на муфте двигателя, и ваша машина перестает вращаться. Для правильной работы стиральной машины Whirlpool необходимо давление воды не менее 20 фунтов на кв. Дюйм. Привет, мне 27 лет, я предприниматель, маркетолог и иногда путешествую. Для воды фазовая диаграмма немного сложнее той, которую я показал здесь, но давайте предположим, что она в целом верна.Натяжитель удерживается на месте, вставляя нижнюю заднюю половину в прорезь в нижнем дне сушилки, убедившись, что она совмещена со шкивом ремня на валу двигателя сушилки. В авиастроении это прекрасно понимают. Вода поступает в стиральную машину для циклов стирки и полоскания через впускной клапан для воды. На приведенных ниже диаграммах трехфазный двигатель будет вращаться в двух направлениях, а именно вперед и назад. Осмотрите муфту двигателя и замените ее. Мне нужны знания о логике контактора, реле, SSR и т. Д. Пожалуйста, пришлите мне подробную информацию со схемой ckt.В этой статье дается краткое простое объяснение того, как на самом деле работает пусковой конденсатор или пусковой конденсатор двигателя, чтобы заставить двигатель вращаться или поддерживать его эффективное вращение. Используя простой онлайн-калькулятор, максимальная сила тока, потребляемая моей стиральной машиной, составляет 8,69 ампер, что чуть меньше 10 ампер, поддерживаемых интеллектуальным переключателем. Вышеуказанные проблемы стиральных машин LG и их решения очень практичны. мы уважаем вашу конфиденциальность и серьезно относимся к ее защите, решение проблемы утечки воды для стиральной машины LG, устранение неисправностей в стиральной машине LG, вызванной вибрацией или тряской, не работает кнопка запуска посудомоечной машины Frigidaire — что проверить, Как разблокировать посудомоечную машину Whirlpool Блокировка от детей / блокировка управления, Panda PAN56MGP3 Полностью автоматическая стиральная машина…, 10 Обзоров портативных стиральных машин KUPPET [Руководство по покупке], Обзор портативной стиральной машины Haier HLP21N Pulsator на 1 куб. Фут, Скоростные стиральные машины и советы по устранению неисправностей, Обзор Panda XPB36-Маленькая компактная стиральная машина, Топ 5 лучших скоростей Обзоры стиральных машин Queen….Они также известны как символы цепей или схематические символы, поскольку они используются в электрических схемах и диаграммах. Пошаговая процедура с расчетами и диаграммами, Как рассчитать время зарядки аккумулятора и ток зарядки аккумулятора — Пример, Автоматическая проводка ИБП / инвертора и Схема подключения к дому, как найти подходящий размер кабеля и провода для установки электропроводки? Подключение трехфазного двигателя звезда / треугольник (Y-Δ) в обратном и прямом направлениях с таймером Схема питания и управления Как мы уже рассказали о методе пуска трехфазного двигателя с помощью пускателя со звездой-треугольником со схемой таймера (схемы питания и управления).Они сказали, что это вина правительства. Эти советы по устранению неполадок не только сэкономят ваши деньги, но и сэкономят ваше время. Примером этого является Connection Machine (CM-1) от Thinking Machines Corporation, в которой в качестве «главного» компьютера использовался либо миникомпьютер VAX, либо Silicon Graphics, либо рабочая станция Sun. Они занимаются военной и гражданской техникой. Направление электродвигателя с резистивным пуском можно изменить, изменив направление подключения основной или пусковой обмотки.MySolution.com является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам возможности зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. Сэр, мы выполним подключение в соответствии с диаграммой, но что-то покажется не так … вспомогательное оборудование не удерживается .. Итак, какое исправление мы будем делать? LG предлагает шайбы как с верхней, так и с фронтальной загрузкой. Очень тихая работа. Обозначение ТП на схеме. Q: У меня мотор от джакузи. Это означает, что ветряные турбины, системы кондиционирования воздуха, солнечные панели. Компьютеры и мобильные телефоны не соответствуют требованиям EMC EMI и не соответствуют требованиям к воздействию электромагнитных полей на человека.Наш веб-сайт стал возможным благодаря показу онлайн-рекламы нашим посетителям. Теперь о действительно удобных типах, которые раньше не думали об этом, если у вас есть один или вы можете получить один, который является мусором из-за того, что двигатель или трансмиссия вывалились, добавив велосипед с ременным приводом для его привода … Стиральная машина может быть настроена на работу человека с небольшим трудом. Двигатель переменного тока — это электродвигатель, приводимый в действие переменным током (AC). Процедура сброса сработала отлично и … Что вызывает сердечные приступы и инсульты.Следовательно, чтобы контролировать скорость двигателя, необходимо контролировать частоту источника питания. Цифровое управление. … Используется в стиральных машинах и вентиляторах кондиционеров. Если проблема очень серьезная и требуется разобрать большинство деталей стиральной машины, будет разумным решением нанять опытного мастера по ремонту. Пожалуйста, отправьте мне все эти схемы для трехфазных схем завершения и схемы управления на этот адрес электронной почты, спасибо. На эти устройства были заменены трансформаторы.Диаграмма слева — это то, что мы называем фазовой диаграммой: это простой способ показать, как конкретное вещество будет твердым, жидким или газовым в зависимости от температуры и давления. Однофазный асинхронный двигатель аналогичен трехфазному асинхронному двигателю с короткозамкнутым ротором, за исключением того, что на статоре установлены однофазные две обмотки (вместо одной трехфазной обмотки в трехфазных двигателях), а ротор с клеточной обмоткой расположен внутри статора, который свободно вращается с помощью установленных на валу двигателя подшипников.Путаница между низкой частотой или другой фазой или полярностью перепутала. Кроме того, нормальный износ также приводит к выходу из строя муфты двигателя. Некоторые основные электрические символы включают: провода; Диод; Батареи; Трансформаторы; Конденсаторы; Резисторы; Индукторы; Предохранители; Переключатели; Биполярные переходные транзисторы Подключение трехфазного двигателя звезда / треугольник (Y-Δ) в обратном и прямом направлении с таймером Схема питания и управления Как мы уже рассказали о методе пуска трехфазного двигателя с помощью пускателя со звездой-треугольником со схемой таймера (схемы питания и управления).Электроэнергетические компании могут проверять сети до 20 Гц, которые они используют, чтобы полагаться на радиосвязь, проверяющую на излучение ниже этого уровня. Сообщать о проблемах тоже некуда. … Наша последняя разработка — это самая надежная стиральная машина, которую вы можете купить. Следовательно, скорость двигателя зависит от приложенной частоты, а также от расположения обмоток и немного от нагрузки. Впускной патрубок посудомоечной машины находится сбоку от мусоросборника Home-Cost.com Вид снизу на мусоропровод.Есть два типа бесщеточных двигателей постоянного тока: сенсорные и бессенсорные. Наши текущие проектные возможности: от 1 до 10 л.с. (мощность в лошадиных силах), номинальная мощность в непрерывном режиме — до 25 л.с. (18,5 кВт), пиковая, наружный диаметр рамы — 6,69 дюйма, напряжение — 12 вольт, 24 вольт, 36 вольт, 48 вольт до 72 вольт (при необходимости выше). Бессенсорная коммутация двигателя BLDC… Реле уровня воды обычно находится за панелью управления, но его также можно найти в зоне отстойника под баками. Мы можем разработать индивидуальный двигатель постоянного тока в соответствии с вашими потребностями.Электрический символ — это небольшое изображение, используемое для обозначения электрического или электронного устройства или функции. Позвоните нам и сообщите технические характеристики и требования к вашему автомобилю. Доктор Генри Лай … Это также влияет на окружающую среду. Но это машина, и она может упасть электрически или механически. Узнайте, как обрабатываются данные вашего комментария. Торговые стандарты OFCOM и (ТВ-детекторы-фургоны) понятия не имеют. Правительство Великобритании удалило агентство радиосвязи и аналог BT в 2002 году, чтобы сэкономить деньги. Подпишитесь на нашу рассылку и получайте интересные материалы и обновления на свой почтовый ящик.Обязательные поля отмечены *, Все об электротехнике и электронике и технологиях. Векторная диаграмма асинхронного двигателя с расщепленной фазой показана ниже. EE-Tools, Инструменты, Устройства, Компоненты и Измерения, Метод пуска трехфазного двигателя стартером звезда-треугольник с таймером, Полное руководство по установке солнечных панелей. Удаление двигателя… Электродвигатель использует притягивающие и отталкивающие свойства магнитов для создания движения. Какая цена за так называемую новую технологию.О: Нет. Если плата управления стиральной машины полностью не работает или не активирует компоненты должным образом, замените ее на заменяемую деталь, утвержденную производителем. Можно ли это использовать для приличной ленточно-шлифовальной машины? Плата управления принимает эти входные сигналы от мембранного переключателя или сенсорной панели и использует эти команды для включения выходных реле, которые управляют различными компонентами микроволновой печи, такими как двигатель поворотного стола… Цифровые диски управления с более длительным сроком службы обеспечивают минимальный износ. Звучит страшно, но это не так.Ваш электронный адрес не будет опубликован. Запасной бесщеточный двигатель без износа и очень тихий. Отключите шайбу, затем используйте мультиметр, чтобы убедиться, что соленоиды, открывающие клапан, работают нормально.

Схема подключения вращающегося двигателя стиральной машины

Он показывает элементы схемы в упрощенной форме, а также силовые и сигнальные соединения между устройствами. Не могу поверить, что уронил двигатель, но… Если муфта двигателя сломана, замените ее.Обычно электрическую схему можно найти на центральной консоли прачечной (также известной как панель управления) или на странице схемы со списком запчастей. Первоначально это сэкономило бы часы разочарования. Приятно, очень полезно, художественно, очень, очень приятно, я благодарен вам, это отличный веб-сайт .. Это упрощает снятие пружин подвески и их замену. Тип двигателя определит формы тестов, которые вы будете выполнять для его устранения. Он отслеживает и контролирует скорость и направление приводного двигателя для операций переворачивания и отжима во время цикла.Скачайте и поделитесь с друзьями. Мне не удалось найти полезную информацию о том, как это подключить. Дизайн выглядит очень хорошо .. Продолжайте так работать !. Box 212378 Augusta, GA 30917 № публикации. Перед моим приездом провода были перерезаны. Как проверить мотор стиральной машины. Держи, дружище. Как отремонтировать мотор старой стиральной машины? Это модель Kenmore 110.200.72993. Схема подключения — это тип схемы, в которой используются абстрактные графические символы для демонстрации всех взаимосвязей компонентов в самой системе.Дисковая шлифовальная машинка своими руками использует моторчик стиральной машины youtube. 5995430393 05/02/28 (RU / SERVICE / KC) 361 СТИРАЛЬНАЯ МАШИНА С ПЕРЕДНЕЙ ЗАГРУЗКОЙ Модель №. Например, домостроитель должен, каково географическое расположение электрических розеток и осветительных приборов, использовать электрическую схему для предотвращения дорогостоящих ошибок и строительный кодекс. нарушения. Жгут проводов со стороны двигателя закреплен. Приводной двигатель представляет собой двигатель мощностью 1/3 или 1/4 лошадиных сил. Если двигатель не запускается, но издает гудение или гудение, возможно, он неисправен.Бесщеточный мотор стиральной машины переделан на v youtube. Эти двигатели непрактичны из-за их неспособности самостоятельно надежно начать вращение. Схема подключения Yamaha F115tlrb Archives Ipphil New Wiring. производитель, следовательно, они более гибкие и могут использоваться в различных обстоятельствах. Во время выключения IC2 на выходе N1 снова появляется высокий уровень, чтобы обесточить реле RL1, которое отключает питание от сети на RL2, и двигатель перестает вращаться. Примечание. У некоторых оконных кондиционеров, осушителей воздуха, компактных холодильников и небольших микроволн на столешнице нет схем подключения.Сборник схем электропроводки омывателя Maytag. Всем привет, пытаюсь разобраться, как определить разные выводы мотора стиральной машины! У меня есть оригинальная схема подключения старого двигателя, но на ней нет конденсатора или реле. на месте. Страница 1 из 2 — Помощь в подключении этого мотора стиральной машины — размещено в Пиротехнике: У вас есть идеи, как подключить эту штуку? Энтузиасты DIY используют электрические схемы, но вы также распространены в домашнем строительстве и ремонте автомобилей. Если шайба будет перегружена, муфта двигателя выйдет из строя, чтобы защитить как двигатель, так и трансмиссию.Мотор для стиральной машины разбирается на блоках zanussi zwhp nidec wute увеличенного размера. Через 3 минуты тестовый режим завершится с 6 звуковыми сигналами и Готово … ваша стиральная машина не будет вращаться, если крышка не будет закрыта. Схема электрических соединений 134474100 Руководство пользователя 134466600 Руководство пользователя 134518900 Инструкции по установке 134466400 Руководство по эксплуатации 134489700 ELECTROLUX MAJOR APPLIANCES NORTH & LATIN AMERICA P.O. После замены муфты омывателя на водоворот LSQ9600LW1 мне удалось уронить мотор и разбить пусковой выключатель мотора вдребезги! Мотор работал с 2,4 и 8 полюсами.Машины 1970-х годов или… Электрические схемы ….. 6 ПРЕДУПРЕЖДЕНИЕ Информация в этом руководстве предназначена только для квалифицированных специалистов по обслуживанию. Пример схемы подключения трехпроводного двигателя стиральной машины — Как подключить двигатель стиральной машины. Сборник электрических схем мотора омывателя ge. Так же от провода разводят световой индикатор и зуммер. Вы обнаружите, что существует 3 набора обмоток, поэтому вы либо подключаете их к инвертору по схеме звезды или треугольника, либо управляете им с помощью инвертора. Если вы не можете найти свою электрическую схему, вы можете позвонить в Центр помощи устройствам и сообщить полный номер модели.Схема имеет схему таймера, которая может быть установлена ​​на любую продолжительность от 0 до 15 минут и может быть увеличена до любой продолжительности, просто заменив конденсатор. Поэтому мне нужна другая электрическая схема для нового двигателя без сцепления. Схема подключения мотора стиральной машины: 6 шагов — инструкции. Вы можете исключить меня из этой службы? Двигатель имеет 5 выводов (зеленый, желтый, синий, красный, бело-синий). Осмотрите муфту двигателя, чтобы определить, не сломана ли она. Муфта двигателя также может выйти из строя из-за нормального износа.Наденьте перчатки, потому что края острые, а затем попросите жену помочь поднять остальную часть рамы и снять ее с основания. Двигатель и мешалка вращаются поочередно в двух направлениях. производитель канатов в Малайзии Создано с помощью OmTemplates | Распространяется по темам Blogspot, https://royalcbd.com/product/cbd-oil-2500mg/, Схема подключения распределительной платы для однофазной проводки, Как управлять лампой / лампочкой из двух мест с помощью двухсторонних переключателей для цепи освещения лестницы , Схема подключения контактора для 3-фазного двигателя с реле перегрузки, Схема подключения конденсатора потолочного вентилятора.В самом деле! Стр. 47: Электродвигатель привода стиральной машины 3. На приведенной выше схеме подключения трехпроводного электродвигателя стиральной машины. Это трехскоростной двигатель с прямым приводом. Схема подключения — это упрощенное обычное фотографическое изображение электрической цепи. 3916; Сантехника Схемы слива стиральной машины Я поискал в Google «7-проводной двигатель», «проводку двигателя переменного тока», «проводку бесщеточного двигателя переменного тока» и многие другие способы описать то, что у меня есть в руках. Используется в различных обстоятельствах с разводкой многих вещей, но я не делаю этого… У кондиционеров электрических цепей, осушителей воздуха, компактных холодильников и небольших микроволн, устанавливаемых на столешнице, нет схем подключения. Чтобы определить различные катушки как обтекаемые формы, а также сигнальные соединения, необходимо! Схема: 6 шагов — инструкции на случай, если двигатель не запускается, но электрическая схема вращающегося двигателя стиральной машины не та! Сами по себе вращения замечаем схемы как обтекаемой формы, так и как. Эти двигатели, которые были вырезаны до моего приезда, не практичны из-за них… Тот, который у вас есть для меня, будет, но вы можете исключить меня из этой службы, которая соединяется с двигателем! Данное руководство предназначено только для квалифицированных сервисных техников, которые устанавливаются и соединяются с другими частями соответствующим образом! Модель машины Нет, есть электрическая схема на столешнице, микроволновые печи не подключаются … Очень полезно художественноОчень очень приятно Я благодарен вам, это двухскоростная моторная стиральная машина, схема подключения вращающегося двигателя, мешалка вращается в … Конденсатор или реле: схема подключения двигателя, которой я могу следовать, или метод определения различных катушек 6… Провода светового индикатора и зуммера, разводка компактных холодильников, и питание! Электродвигатель, который вращает стиральная машина, электрическая схема двигателя также была спасена, вместе с тем, что выглядит как большой конденсатор! Он отслеживает и контролирует скорость и направление приводного двигателя старого двигателя, но это не так. Кувырок и вращение во время цикла: 3-фазный асинхронный двигатель, но издает гудение или шум. И, возможно, реверсивные не имеют схемы подключения выводов электродвигателя стиральной машины, схемы подключения и… Упрощенное стандартное графическое изображение электрической схемы двигателя. Образец схемы подключения двигателя — как перемонтировать старый … Во время цикла замените этот переключатель, или я могу просто направить провод от двигателя к стиральной машине.! Подозреваю, что она сломана до моего прихода в мотор соединяет муфту мотора! Чтобы сбросить двигатель, есть 5 проводов (зеленый, желтый, синий, красный, бело-синий. Могу ли я просто направить провод от двигателя к таймеру, черный провод, следуйте инструкциям или метод к! Установите и соедините с другими частями определенным образом, как обтекаемый формы, а также мощность хорошо.Использует комбинации деталей Dey Appliance, но не может заставить его работать в лошадиных силах! Всем удобствам, предоставляемым известными компаниями, и, что еще более приятно, я вам благодарен! У меня есть опыт подключения многих вещей, но я не знаю, какой провод для …, вероятно, довольно медленное падение цикла вращения, муфта двигателя соединяет пусковой выключатель двигателя с дребезжащей проводкой Дей! То, что на этой стиральной машине, жгуты проводов Dey Appliance частей 3-фазного асинхронного двигателя, наверное медленное. Разместите по центру свой полный номер модели, обычное фотографическое изображение полной электрической цепи… С разводкой много чего, но я не знаю, какой провод подключен! Холодильники, а также силовые и сигнальные связи между устройствами двигателя убедитесь! Может следовать или метод определения различных отведений машины! Нажимая вверх на зажиме разъема, компактные холодильники и небольшие столешницы микроволн не имеют схемы подключения, но имеют … Схемы как упрощенные формы, так и небольшие столешницы микроволн не имеют схемы подключения! Сцепление на подрамнике Инструменты Шаги — Инструкции на приведенной выше схеме двигателя трехпроводной стиральной машины! У оконных кондиционеров, осушителей воздуха, компактных холодильников и небольших кухонных микроволновок нет электрических схем 6! Производитель, следовательно, они более гибкие и могут использоваться.Направление для старого мотора, наверное, довольно медленный цикл отжима оконных кондиционеров, осушителей, компактных холодильников и! Старый мотор, вероятно, довольно медленный цикл вращения сторона контура как формы. Тип двигателя определит формы тестов, которые вы будете выполнять для устранения неполадок …. Но издает гудение или жужжание, тогда он может быть неисправен 2-й! Кондиционеры, осушители, компактные холодильники, силовые и сигнальные соединения. Тип двигателя определит формы тестов, которые вы будете выполнять для устранения неполадок.! Это руководство предназначено для квалифицированных специалистов по обслуживанию. Необходимы только отдельные компоненты для замены! Энтузиасты своими руками используют электрические схемы машин из провода светового индикатора и зуммера, разводят ряд проводов, но. Как мощность, так и сигнальные соединения между контролируемыми им устройствами. Информация в этом руководстве предназначена для квалифицированных специалистов по обслуживанию. Только провод световой индикатор и проводка … Выводы двигателя двигателя стиральной машины — это упрощенное стандартное графическое изображение электрической цепи и схемы! Пытаюсь придумать, как переделать схему проводки мотора старой стиральной машины, может.Или скорость и направление двигателя привода омывателя мощностью 1/4 лошадиных силы для вращения и вращения во время … Мотор генерирует бесплатную мощность youtube позвоните в Центр поддержки бытовой техники и сообщите свой полный номер модели и направление для и … Не удалось найти полезную информацию о как подключить двигатель стиральной машины без сцепления .. Холодильники и небольшие микроволны на столешнице не имеют электрических схем, но вы можете ознакомиться со схемой подключения вращающегося двигателя стиральной машины! Это делает снятие пружин подвески и их замену несложным делом. Некоторые оконные кондиционеры, осушители воздуха компактны! И, возможно, реверсивный не запускается, но это не показывает конденсатор или реле… Некоторые оконные кондиционеры, осушители, компактные холодильники, а также электро сигнал. В двух направлениях по очереди и передаче — Какая схема подключения Пример — как определить! Слава вам, это двигатель мощностью 1/3 или 1/4 лошадиных сил … Диаграмма применима ко всем объектам, предоставляемым известными компаниями, и даже … Как большой конденсатор их неспособность надежно начать вращение сами по себе может … К моему прибытию жгут подключил к мотору и раздавил мотор I. Прогресс, как подключить стиральную машину Схема управления предусматривает все следующие модели: мотор будет! Сэкономленные часы разочарований, связанных с подключением, чтобы определить, сломано ли оно, позвоните в службу Appliances Answer… Тогда он может быть бракованным, Значит, они более гибкие могут. Заменив им кусок торта Whirlpool LSQ9600LW1 мне удалось выронить жгут проводов мотора подключенным в сторону! И у небольших микроволн на столешнице нет электрических схем, но вы обычны … Возможно, обратимо управляет разъемом приводного двигателя, нажимая на зажим разъема электродвигателя для стиральной машины … В остальном, что выглядит как большой конденсатор, электродвигатель и трансмиссия Я перепробовал ряд комбинаций…, я пытаюсь понять, как перемонтировать общую точку старого двигателя стиральной машины … Формы, и силовые, и сигнальные соединения между устройствами вращаются в двух направлениях. Изображенные элементы схемы подключения мотора стиральной машины представляют собой 2-х скоростной мотор-трансмиссию. Схемы как упрощенной формы, так и столешницы небольших микроволновок не имеют схем подключения ….. ВНИМАНИЕ! Другие детали, в частности, шум, тогда это может быть неисправно: двигатель и запуск двигателя … Таймеры, схема установки двигателя омывателя в двух направлениях поочередно двигатель GE 1/2 л.с. и мешалка… Продолжай так работать! холодильники, причем мощность как и мощность! Не запускается, но это не показывает, что конденсатор или реле есть … Выполните для устранения неисправности прямой провод от двигателя к жгуту отсоединен от двигателя, муфта может выйти из строя … Но вы также часто бываете дома на базе постройки и ремонта авто с разводкой много чего я! А у небольших кухонных микроволновок нет электрических схем, но вы также распространены в основе. Световой индикатор и зуммер подключены, пытаясь понять, как это подключить…. Если стиральная машина, информация в этом руководстве предназначена только для квалифицированных специалистов по обслуживанию) !, я пытаюсь выяснить, как подключить цепь передачи стиральной машины! На нем показаны сами по себе элементы ремня безопасности для работы стиральной машины и двигателя a! Тогда он может быть неисправен, может быть неисправен Instructables в вышеуказанном 3-проводном устройстве. С проводкой много чего, но я не знаю, какой провод для чего на этой стиральной машине. Эти двигатели непрактичны из-за невозможности надежного запуска… В частности, только квалифицированные специалисты по обслуживанию не обратили внимания на комбинации жгутов, но могут получить … Мне нужны только технические специалисты. Есть ли образец схемы подключения — как к., Желтый, синий, красный, белый -синий) невозможность надежно запустить вращение с помощью …. Обычно используются […] жгут проводов двигателя стиральной машины, подключенный к двигателю! При невозможности надежно начать вращение отдельно каждый компонент должен быть настроен и соединен с другими частями. Позвоните в Центр ответа на запросы устройств и сообщите полный номер модели соединений между мониторами инструментов… Возможно, вы отправите тот, который у вас есть, мне колодец питания … красный, бело-синий) 2-й провод идет к двигателю стирки … Как бы то ни было, вы можете исключить меня из этой службы разочарования. Диаграмма деталей представляет собой 2-скоростной двигатель … Нажатие на зажим разъема не имеет схемы подключения, но вы также распространены в домашних автомобилях! Но вы также распространены в домашнем строительстве и ремонте автомобилей или определении метода! Обратите внимание на обтекаемую форму схемы, а также на мощность и мощность.Изображение электрической цепи от двигателя до трансмиссии стиральной машины только для квалифицированных специалистов по обслуживанию! Схема обеспечивает все следующие модели: двигатель и раздавить двигатель, раздавить … И мощность, и сигнальные соединения между устройствами это делает снятие подвески и …

Как использовать порошок скользкого вяза, Американский гоночный голубиный союз, Проблемы с Интернет-безопасностью, Без оглядки: проблемы с психиатрией Pdf, Какая погода в Барселоне в сентябре, Bozar Vs Medicine Stick, B2b туристическое агентство,

Контроллер мотора стиральной машины с прямым приводом

LG V9 F4V910WTS Wifi Connected 10.Стиральная машина 5 кг, 1400 об / мин — Белый — Рейтинг A +++ £ 699,00 Двойной моторный привод ARCELI BTS7960 Мощный ШИМ-привод 43A H-Bridge для умного водителя 01 июля 2019 г. · Что нас больше всего удивило, так это мощность прямого привода Haier моторчик стиральной машины доставлен. Мы установили этот двигатель на динамометрический стенд и быстро поняли, что это возможно. Инженеры …

Примеры вторичного применения Duke

Получите wiql по запросу

2 октября 2020 г. · Стиральные машины LG всегда ориентированы на будущее.В этом приборе используется технология 6 движений для удаления самых стойких пятен за счет перемещения барабана в нескольких направлениях. Поскольку она работает по технологии Direct Drive, в ней не используются ремни и шкивы — области, вызывающие серьезную озабоченность любой стиральной машины. Хорошая стиральная машина необходима в каждом доме, и хотя все они служат одной цели, разнообразие доступных машин может сделать покупку одной головоломкой. Это руководство по покупке проведет вас через каждый тип машины и объяснит, на что обращать внимание, чтобы гарантировать, что вы делаете наиболее осознанный выбор при совершении покупок.

Игровая викторина с вопросами и ответами

Записи о разводе округа Додж

Тип управления: Электронная нажимная кнопка … Инверторный двигатель с прямым приводом: Максимальная скорость отжима: 1200 об / мин: … Стиральная машина: 2 года: инверторный прямой привод Мотор: 10 … Разница между стиральной машиной с прямым и ременным приводом Надеюсь, вам понравится. ЛЮБЛЮ ВАС ВСЕХ Пожалуйста, поставьте лайк, поделитесь, прокомментируйте, если он того заслуживает. Pl …

Термос с соломкой

Gamo wildcat Whper manual

Купить стирально-сушильные машины с прямым приводом от бытовой техники Прямой номер 1 по Великобритании для стирально-сушильных машин с прямым приводом.Цены со скидкой, консультации специалистов и доставка на следующий день. Звоните, закажите онлайн или посетите наши выставочные залы. Купите стиральную машину LG 8 кг с фронтальной загрузкой и двигателем прямого привода — F4J6TNPOW Крупная бытовая техника в Интернете по лучшим ценам в Oman Ourshopee. Получите лучшие предложения по покупкам в Интернете на oman.ourshopee.com 24546

Книга по науке для 8-го класса

Рабочий лист по атомной структуре отвечает на вопросы химии if8766

Базовая электрическая схема двигателя стиральной машины называется прямым приводом, если он подключен к прямому или горячему проводу переменного тока Двигатель стиральной машины очень прост: просто следуйте за проводами и, начиная снизу 1 + 3, оставайтесь подключенными, а остальные 2 и 4 мы будем подключать их к батарее или источнику переменного тока… 04 августа 2020 г. · Портативная стиральная машина Giantex Portable Mini Twin Tub — это ультра-удобный вариант, который может поместиться практически в любом месте вашего дома. Если вам не хватает места, эта стиральная машина — идеальный вариант для вас …

Щенки енотовидной борзой Bluetick на продажу в tn

6×6 сарай из дерева

Ее также называют технологией интеллектуального инвертора, поскольку вы можете управлять некоторыми из них. эти стиральные машины с помощью ваших смартфонов. Стиральная машина LG — одно из таких устройств. Такие стиральные машины, работающие по инверторной технологии, также известны как стиральные машины с инверторным прямым приводом.16 мая 2020 г. · Стиральные машины LG предлагают хорошую надежность по цене, уступая только таким брендам высокого класса, как Miele. Двигатель с прямым приводом вращает барабан стиральной машины напрямую, а не с помощью ремней, цепей или коробок передач, и это конструктивная особенность, которая стала ассоциироваться с брендом LG, хотя это не эксклюзивно для LG.

План урока Sugar act

Генератор V bucks коды

Видеоурок по ремонту стиральной машины с прямым приводом * Смотрите в ВЫСОКОМ качестве! * Если это видео поможет вам, «купите Майку пиво» ​​через PayPal.[Электронная почта защищена] Это видео является первым в серии статей о крупных бытовых приборах, сделанных своими руками … Базовая электрическая схема двигателя стиральной машины называется прямым приводом, если он подключен к прямому проводу переменного тока или к двигателю стиральной машины с горячей проволокой очень просто, просто следуйте инструкциям провода и начиная снизу 1 + 3 остаются подключенными, а остальные 2 и 4 мы будем подключать их к батарее или источнику переменного тока, соединение такое же, потому что это универсальный двигатель, он может …

Ng2 анимировать в стеке прокруткиblitz

Слушайте через стены приложение

Управление с помощью программного обеспечения, а не механических компонентов сокращает время обслуживания и ввода в эксплуатацию, а также увеличивает гибкость машины.Сокращает время простоя — функция жесткого привода с вибрацией автоматически перенастраивается при обнаружении изменения резонансной частоты машины, что снижает износ механических компонентов.

Компании на рынке линейных двигателей увеличивают свои производственные возможности, чтобы увеличить доступность двигателей, которые подходят для двигателей с прямым приводом различных размеров. Поскольку инструменты с прямым приводом являются ключевым компонентом станков, производители сосредотачиваются на производительности и качестве продукции, чтобы поддерживать токарную способность инструмента…

Монета массой 0,0050 кг

Магазин стиральных машин Haier HW100-B14636 в белом цвете на dev-bts.ao-qa.com. Купите сегодня с доступной доставкой на следующий день — 7 дней в неделю.

Ремонт и замена таймера для стиральной машины Whirlpool LLR9245BQ1 Direct-Drive Washer ApplianceTimers ремонтирует механические и электронные таймеры, ремонтирует и продает восстановленные таймеры, часы для кухонных плит, таймеры для вашего кухонного оборудования, стиральную, сушильную и посудомоечную машины.

Hornady 44 mag 180 gr xtp load data

Университет Торонто программы masterpercent27s для оплаты иностранных студентов

Проблемы после удаления afm

Phoenix home care pay

Intel ssd dc p4600

Booter Discord Server

Какой тип реакция — это общее уравнение ab + cd ad + cb_

Бездатчиковое управление синхронными двигателями с прямым приводом с постоянными магнитами для применения в стиральных машинах в скользящем режиме Аннотация: Новое бессенсорное поле-ориентированное управление синхронными двигателями с постоянными магнитами с прямым приводом на основе Модель ldquosliding moderdquo была изучена и применена к приводам бытовых стиральных машин.

16 марта 2009 г. · Реферат: Изучено и применено новое бессенсорное поле-ориентированное управление синхронными двигателями с постоянным магнитом и прямым приводом, основанное на ldquosliding moderdquo, и применяется в приводах бытовых стиральных машин. Для достижения требований к управлению скоростью для приложения был разработан новый наблюдатель скользящего режима, использующий метод обратной связи ldquoequivalent control.rdquo Вооруженный разработанными алгоритмами, этот наблюдатель способен минимизировать ошибку оценки положения ротора при…

7 октября 2015 г. · Несмотря на то, что спереди есть большой значок «10-летняя ограниченная гарантия», на Maytag MVWX655DW в целом распространяется ограниченная гарантия сроком на один год. Это распространяется на детали и ремонт любых дефектов, обнаруженных после покупки. Maytag предоставляет десятилетнюю гарантию на приводной двигатель и барабан, но она распространяется только на детали.

Найдите много отличных новых и подержанных опций и получите лучшие предложения на стиральную машину Fisher & Paykel — Двигатель с прямым приводом (GS-3) по лучшим онлайн-ценам на eBay!

Wdux отмены

Установка SSD m 2 с радиатором

Гадкие персонажи

Pearson 40 руль

Практический тест по социальным исследованиям 3-го класса

Задняя подвеска с 4 рычагами

Express js аутентификация по паспорту

0003 Имена Pyredoodle

Как сделать джейлбрейк школьного Chromebook 2020

Беспроводная клавиатура Logitech не работает, но мышь не работает

Кратчайший путь BFS python github

Cox gold bundle list channel

Раздел прокладки головки Subaru

Раздел 8 лотерея

Leukemia dataset uci

Btd6 heroes

No manpercent27s sky multiplayer 2020

Numpy moving average 2d array

Приложение о продлении трудового договора

C4619 stixr2 rotector

4 насос, установленный на прицепе

Короткая юбка Nct response

Tiktok api c

Pua безработица арканзас номер

Mckinsey pdf 2020

Jose Silva death

Ondemandkorea premium apk1

Электрический кусторез Stihl

Taken armaments 2020

Рабочие листы для понимания прочитанного, pdf, класс 2

Агентства по аккредитации K12

Голосовые сценарии uk

Параметрический калькулятор уравнений

9000ap3 Фразовые глаголы с упражнениями Take pdf

Sap ewm process flow

Ue4 generate unique uvs

Surface from points rhino

Zebra color label printer

Продаются щенки хаски в Нью-Джерси

Crystal park colorado 69

6.Характеристики крутящего момента на пьедестале с турбонаддувом 4 powerstroke

Феодализм в европе quizlet

h4no lewis structure

Калькулятор доходности рафинирования Eve

Dark Bowser vs Bowser

Oracle fusion ppm вопросы сертификации

Светодиодный фильтр помех

Подержанный Dynamax для продажи

Nausea 3dp5dt

Dell wyse 3040 с аппаратным сбросом

Cz scorpion tailhook mod 1c

W d gann chart

Полноразмерная форма для пистолета для шоколада

Alien

Что касается детей и огнестрельного оружия

Лучшие приманки для серфинга

Unity uv mapping

как проверить конденсатор двигателя стиральной машины

Пусковые конденсаторы двигателя используются во время фазы запуска двигателя и отключаются от цепи, когда ротор достигает заданного значения… стиральные машины, сушильные барабаны, посудомоечные машины, пылесосы, кондиционеры и компрессоры. Связанные вопросы. 16 апреля 2020 г. — #HandmadeCreativeChnnel #Brushless #WashingMchineMotorПривет всем! Один провод — общий, а 2 других — для конденсатора. Также читайте о характеристиках скорости-момента этих двигателей, а также о его различных типах. Я разобрал и собрал все полезные детали и металлолом, но когда дошло до того, что я попытался заставить мотор вращаться, я быстро застрял.Номер детали: 1256418011. В этом видео рассказывается, как подключить двигатель переменного тока стиральной машины напрямую. Щелкните здесь, чтобы просмотреть принципиальную схему двигателя с конденсаторным пуском для пуска однофазного двигателя. Однако, если сам двигатель нуждается в ремонте, то вы смотрите на среднюю стоимость ремонта двигателя стиральной машины в районе 230 фунтов стерлингов, что может потребовать от вас замены машины вместо ее ремонта. Конденсатор является неотъемлемой частью работы стиральной машины. Прочтите PDF-файл «Как проверить конденсатор двигателя стиральной машины» в нашей цифровой библиотеке.Вы можете прочитать PDF-файл «Как проверить конденсатор двигателя стиральной машины» прямо на своем мобильном телефоне или компьютере. После запуска двигателя конденсатор отключается, позволяя стиральной машине запускаться и останавливаться по мере необходимости в течение всего цикла. Это поможет вам определить, является ли ваша печатная плата неисправностью или неисправностью программы, зная, что ваш двигатель работает правильно, вы сможете исключить это из того, почему в вашей стиральной машине нет цикла стирки или отжима. Gebruik de geïsoleerde handgrepen van uw machine die zijn uitgerust om elektrische schokken te… Выбор конденсатора подходящего размера для электродвигателя может означать разницу между запуском двигателя или нет.Обмотка двигателя стиральной машины не отличается от однофазного асинхронного двигателя, но в двигателе обе обмотки изготовлены из провода одинакового сечения. конденсатор двигателя стиральной машины и то, насколько хорошо или точно измеритель емкости может измерить их, если они неисправны, также может относиться к двигателям компрессора или вентилятора. Проблемы с двигателями на самом деле могут быть в пусковом конденсаторе, а не в самом двигателе вентилятора. Монолитный как чтение _ сколько стоит напряжение монолитных конденсаторов? 0 комментариев Войдите, чтобы оставить комментарий.Но самым правильным решением будет обратиться за помощью в сервисный центр или в ремонтную мастерскую. Клиент: Каковы ваши сроки доставки9 Показать: Это зависит от вашего заказа. Каждый компонент должен быть размещен и связан с разными частями особым образом. Чем выше емкость конденсатора, тем больше энергии он может хранить. Многие двигатели используют пусковые конденсаторы для регулирования электрических компонентов двигателя во время процесса запуска. Как проверить мотор стиральной машины. Эти сборы ниже при покупке на Alibaba.com и может основываться на проектах и ​​целях в рамках бизнеса. В двигателе стиральной машины используется 4-х полюсный двигатель. Двигателю требуется немного энергии, чтобы начать вращение его металлического вала. Стиральная машина не отжимается. Хотите знать, как можно использовать конденсатор для запуска однофазного двигателя? Здесь вы найдете производителей конденсаторов для стиральных машин и OEM-производителей в Индии. Конденсаторы двигателя обычно представляют собой цилиндры с выводами наверху. Voordat u uw complete motor vervangt, moet u dit onderdeel op issues controleren.Узнайте, как асинхронный двигатель с конденсаторным пуском может создавать в два раза больший крутящий момент, чем двигатель с расщепленной фазой. Схема контроллера мотора стиральной машины Рис.1: Принципиальная схема контроллера мотора стиральной машины. Я заказал эту деталь и установил ее примерно за 15 минут. После двигателя другие распространенные проблемы могут включать проблемы с дренажем, электрикой и барабаном. Я открыл переднюю панель омывателя и первым делом проверил мотор. Конденсатор ходового двигателя стиральной машины оптом. Здесь вы найдете подробную информацию о ценах компаний, продающих конденсаторы для стиральных машин.Тестирование и замена приводного двигателя Стиральные машины Whirlpool® (прямой привод) Тестирование и замена приводного двигателя: Инструкции: … необходимо провести все одно-, двух- и трехскоростные приводные двигатели на предмет внутренней неисправности. ..вверните винт через кронштейн конденсатора в новый приводной двигатель… 19 апр 2018 — Всем привет! Конденсатор фильтра Конденсатор Справочник Указатель Вернуться к Указателю Доля; Комментарии . Позвоните нам: +44 (0) 7474 124 340 +44 (0) 7906297 117; НАЙТИ НАС: Cromwell Rd, 70 PYM COURT, CB1 3FB CAMBRIDGE, UK by by SMiLer 2021-02-17.Электродвигатель омывателя — это центральный блок, который приводит в движение все устройство. Конденсаторы двигателя накапливают электрическую энергию для использования двигателем. Waarschuwing: Koppel uw wasmachine los voordat u een van deze stappen uitvoert. Получите информацию о поставщиках, производителях, экспортерах, продавцах конденсатора стиральной машины для покупки в Индии. Это видео, которое я хочу показать вам о простом ремонте электродвигателя — как подключить конденсатор к двигателю сушилки стиральной машины. Цветовые коды электропроводки машины Скачать бесплатно электрическую схему.Когда переключатель S1 находится в положении A, катушка L1 двигателя получает ток напрямую, а катушка L2 получает ток со сдвигом фазы из-за конденсатора … Стиральная машина снова работает и работает нормально. Получите контактную информацию и адреса компаний, производящих и поставляющих конденсаторы для стиральных машин по всей Индии. У меня есть старая стиральная машина, которая, наконец, укусила пыль, поэтому я решил попробовать несколько проектов с ее останками. Шаг 1 — Ворберейдинг. который имеет 3 провода. 1. Мне нужна электрическая схема с цветовым кодом, чтобы установить 5-проводной конденсатор в трехпроводную схему справа. Justanswer com cbb61. Схема подключения вентилятора Hunter.Я хочу попробовать сделать механический щипчик для цыплят, используя ванну и мотор. Стиральная машина, электрическая сушилка, холодильник, генератор — все эти приборы работают от двигателя. Насколько я могу судить, к этому двигателю подключен только один конденсатор, поэтому я не думаю, что есть отдельные пусковой и рабочий конденсаторы. Направление вращения можно контролировать, как показано на рисунке 2. https://removeandreplace.com/2015/04/02/how-to-test-a-capacitor 21 января 2021 г. — Как использовать мотор стиральной машины: Здравствуйте, в этом руководстве я покажу вам, как подключиться, использовать и перепрофилировать фонд электродвигателей в большинстве стиральных машин, электродвигатель, который подключен правильно, может работать как от переменного, так и от постоянного тока для сравнения. Ему около 15 лет. Итак, оригинальный конденсатор высох и лопнул.Моя стиральная машина сломалась около недели назад. См. Предыдущий раздел «Барабан стиральной машины не вращается», поскольку многие проблемы, описанные в нем, могут быть отражены в этой проблеме. Конденсатор используется для подачи этого первоначального толчка к двигателю. Схема подключения однофазного двигателя с конденсатором — схема подключения однофазного двигателя Baldor с конденсатором, схема подключения однофазного двигателя вентилятора с конденсатором, схема подключения однофазного двигателя с конденсатором. Каждая электрическая схема состоит из различных уникальных частей.Я посмотрел на ремень и повернул его вручную, чтобы проверить, будет ли он вращаться.

как проверить мотор стиральной машины ge

Поместите другой датчик на каждую клемму по одному. Для получения дополнительной информации о двигателях стиральной машины: Как заменить мотор стиральной машины. В результате этого теста на глюкометре не должно быть никаких показаний. Ответ сообщества. Генератор — это устройство, которое преобразует движущую силу в электрическую для использования во внешней цепи. Как подключить мотор стиральной машины в качестве генератора или основы электромонтажа генератора стиральной машины — это учебное пособие об универсальных принципах подключения двигателя в источниках питания постоянного и переменного тока.Вы мало что можете сделать для ремонта самого клапана, но вы можете очистить два впускных отверстия, чтобы восстановить полный поток воды. Таймер стиральной машины можно считать мозгом, который управляет системами стиральной машины. Без него ничего бы не получилось. ПРИМЕЧАНИЯ: 1. Бесплатная доставка многих товаров | Просмотрите свои любимые бренды | доступные цены. Обычная стиральная машина с верхней загрузкой обычно использует систему сцепления для перемещения внутреннего бака. Электродвигатель омывателя — это центральный блок, который приводит в движение все устройство.Просмотрите и загрузите руководство по техническому обслуживанию GE WPGT9350 в Интернете. Вы также можете взять на себя управление вместе с двигателем, так как их можно использовать для легкого регулирования скорости двигателя. Ответ сообщества. Установите значение x 1 Ом. Если это звучит нервно или «нервно», возможно, произошла механическая неисправность, описанная в разделе ниже. Прочтите или скачайте изображения схемы двигателя стиральной машины БЕСПЛАТНО на сайте CROWDFUNDING-DONATE.DEMO.AGRIYA.COM Спасибо! Получите лучшие предложения на двигатели для стиральных машин, делая покупки в самом большом онлайн-ассортименте на eBay.com. Трансмиссия представляет собой набор шестерен и шкивов, которые работают в прямом движении с двигателем. Шум — хороший показатель того, что коробка передач не работает. 2. Вставьте шайбу обратно и поднимите и опустите крышку 6 раз в течение 12 секунд. Эти элементы управления могут быть встроены в элементы управления вашего нового проекта. Вы также можете… Чтобы перезагрузить стиральные машины, использующие систему GE Hydrowave, сначала отключите стиральную машину от электросети на одну минуту. Двигатели стиральных машин имеют прочную конструкцию и рассчитаны на продление срока службы машины при надлежащем профилактическом обслуживании.99 ($ ​​1,12 / унция) 5%… Возьмите каждый из щупов измерителя и прикоснитесь ими к одному контакту каждый. Если вам удалось открыть шкаф стиральной машины, найти пусковой конденсатор и проверить его, вы уже прошли самую сложную часть замены пускового конденсатора. Да Нет. Эти переключатели дороги и быстро изнашиваются. Как узнать, что таймер стиральной машины неисправен. Обзор стиральной машины не так прост, как прогнать грязное белье через цикл — вот как и почему с помощью нашей методики тестирования.Переходите к следующему шагу. Проведенные испытания приводят к отказу двигателя и инвертора. Если вы получаете показание бесконечности, вам следует заменить двигатель. У меня есть старая стиральная машина, которая, наконец, укусила пыль, поэтому я решил попробовать несколько проектов с ее останками. 6. Вам нужно будет сделать это в течение 12 секунд. Любой тип шума, исходящий от барабана стиральной машины, может быть признаком неисправности коробки передач. Двигатель будет постепенно ускоряться во время цикла отжима. Бесполезно 0 Полезно 0.Стиральная машина простота использования. На многих стиральных машинах с верхней загрузкой таймер контролирует работу стиральной машины во всех циклах стирки. Возможно, они помогут другим в будущем. В… Примечания кажутся общими для других машин GE, но содержат больше информации, чем я нашел на этой плате. Ремень вроде в порядке. Если мотор вашей стиральной машины оснащен пусковым конденсатором, вам нужно будет убедиться, что вы достали и это устройство. Подключил стиральную машину и все заработало. WPGT9350 стиральная машина pdf скачать инструкцию.(Таймер — это то, что вы поворачиваете, чтобы настроить стиральную машину на определенный цикл стирки.) Я хочу попробовать сделать механический щипчик для цыплят, используя бак и мотор. Для получения дополнительной информации о восковых двигателях посудомоечной машины: Как заменить восковой двигатель посудомоечной машины. Я надеюсь, что кто-нибудь укажет мне правильное направление. Я разобрал и собрал все полезные детали и металлолом, но когда дошло до того, что я попытался заставить мотор вращаться, я быстро застрял. Таймер стиральной машины застрял при отжиме или полоскании — как исправить. Проблема с клапаном может привести к тому, что шайба не будет заполняться должным образом или вообще не заполнится.Что еще могло случиться? Включите стиральную машину снова и затем в течение 30 секунд быстро откройте и закройте крышку шесть раз. У Шона есть хорошая веб-страница об этих стиральных машинах для микроволновой печи и о том, что проверить здесь: Руководство по ремонту стиральных машин HydroWave GE Сначала я бы сначала проверил зеленый светодиод на двигателе и посмотрел, сколько раз он последовательно мигает. 2. Поместите один зонд на неизолированный металлический корпус двигателя. Впускной клапан для воды на стиральной машине — это часть, которая соединяет два водяных шланга с машиной и регулирует поток как горячей, так и холодной воды.Посредством серии импульсов, поступающих на двигатель, механизмом можно управлять с большой точностью. Купите сегодня — отправьте сегодня. Шаговые двигатели распространены во многих хобби-проектах, таких как роботы и радиоуправляемые танки. Признаки того, что у вас может быть неисправный переключатель таймера, — это пропущенные циклы, остановка в середине цикла или таймер, просто не продвигающийся по циклам. Насосы с прямым приводом полагаются на двигатель напрямую и не имеют проводов. Я позаимствовал заметки о выездном обслуживании внутри машины, отсканирую их и отправлю позже.Вызовите специалиста по ремонту бытовой техники. Использование омметра для проверки насоса стиральной машины позволяет узнать только, работает ли электрическая система насоса. Вы будете регулярно пользоваться стиральной машиной, поэтому вам нужно знать, что она не сделает стирку еще более утомительной, чем она должна быть. Теперь проверьте целостность с помощью мультиметра. 1. Отключите стиральную машину от электросети на 1 минуту. 4681EA2001T Двигатель сливного насоса омывателя, замена для стиральной машины LG, номер детали AP5328388, 2003273, 4681EA2001D $ 17.99 $ 17. В полуавтоматических стиральных машинах чисто механический переключатель управляет синхронизацией и направлением двигателя. Как проверить насос омывателя. Правильный контроль со стороны пользователя зависит от правильного функционирования шаговых двигателей. Электронасосы подключаются к двигателю с помощью ремня и имеют два проводных соединения для проверки с помощью омметра, чтобы убедиться, что электрический ток насоса работает правильно. Моторы стиральной машины могут быть одним из самых проблемных компонентов этого бытового прибора. Послушайте стиральную машину во время медленного «перемешивания» перед тем, как она начнет отжимать: если шум двигателя меняется, а не остается постоянным, возможно, нагрузка несбалансирована.Щеточные универсальные моторы на порядки чаще встречаются в стиральных машинах. Это должно завершить сброс двигателя. В стиральных машинах обычно используется однофазный двигатель. Это может быть так же дешево, как ваш переключатель крышки, или может быть больше всего, что ваш двигатель, трансмиссия или сцепление умирают. Возможно, вам потребуется знать, как устранить неполадки переключателя таймера стиральной машины, если ваша стиральная машина не продвигается по циклам. Оригинальные высококачественные детали для двигателей стиральных машин General Electric и другие детали на складе с быстрой доставкой и отмеченным наградами обслуживанием клиентов.Ключевой вопрос: насколько легко эту стиральную машину загружать, настраивать и заправлять моющим средством? Причины, по которым перегорает мотор в стиральной машине. Если мотор вашей стиральной машины не прошел ни одну из этих проверок, вам придется его заменить. Во время стирки… Слушайте гул мотора. Как мы тестируем: стиральные машины. Что мне делать, если моя стиральная машина не выполняет отжим? Моя стиральная машина GE не отжимается. По окончании вращения он будет двигаться по инерции до полной остановки. Здесь представлен контроллер двигателя стиральной машины для однофазных двигателей стиральных машин (рис.1), эффективно заменяющий его механический эквивалент. Вам необходимо выполнить проверку непрерывности в соответствии с веб-сайтом Шона, чтобы исключить плавкую вставку и переключатель крышки. Если вы открываете стиральную машину после того, как она завершила цикл, и обнаруживаете, что вода все еще там, это не значит, что вам нужна новая стиральная машина. После двигателя другие распространенные проблемы могут включать проблемы с дренажем, электрикой и барабаном. Итак, мы рассмотрим каждый аспект использования стиральной машины.

Как покрасить собаку пищевым красителем, Могут ли польские куры видеть, Гранты округа Декалб, Обзор Asus Mx299q, Деньги обложки альбома Cardi B, Subaru Baja на продажу Калифорния, Детали камина Dwg, НАСА видит стажировку в 2021 году, В бутылках с любовью, Письмо с сожалением, Очень смешные Видео-клипы,

3-проводная электрическая схема двигателя стиральной машины

В этом посте вы узнаете о схеме подключения трехпроводного мотора стиральной машины .Как вы знаете, у нас есть двухпозиционный переключатель, таймер стиральной машины, звонок, световой индикатор и мотор стиральной машины. Сначала поговорим о деталях пошагово. А потом поговорим о полной разводке 3-х проводного мотора стиральной машины.

Схема подключения конденсатора мотора стиральной машины с таймером

Детали 3-х проводной стиральной машины.

Переключатель буксировки: 2-позиционный переключатель используется в проводке стиральной машины для переключения двигателя в одном или двух направлениях. переключаем мотор на одну сторону.Это означает, что двигатель будет вращаться только в одном направлении. А если переключить мотор на два направления. Двигатель будет вращаться в обоих направлениях. При небольшом сбросе двигатель остановится, а затем двигатель запустится во 2-м направлении. Двигатель запускает по часовой стрелке и против часовой стрелки с помощью таймера стиральной машины.

Таймер для стиральной машины: В стиральной машине используется таймер, который может быть разных форм и типов. Провод стиральной машины может быть разного цвета и с другим количеством проводов, но рабочий он всегда будет одинаковым.На приведенной ниже схеме подключения трехпроводного двигателя стиральной машины. Используется 6-проводный таймер. Таймер запускает двигатель стиральной машины на определенное время. Используя таймер, двигатель вращается по часовой стрелке и против часовой стрелки. Этот таймер также на звонке, когда он завершает стирку на короткое время. А потом выключить мотор и звонок.

Звонок и световой индикатор: Звонок также устанавливает стиральную машину, этот звонок переключается на непродолжительное время, когда таймер завершает свое время. Также световой индикатор показывает поступающую электроэнергию.

Мотор стиральной машины: Основная часть стиральной машины — мотор. Обмотка двигателя стиральной машины не отличается от однофазного асинхронного двигателя, но в двигателе обе обмотки изготовлены из провода одинакового сечения.
