Подключение двигателя от стиральной машины автомат: Как подключить двигатель от стиральной машины

6 полезных самоделок из двигателя от стиральной машины

Если вы купили новую стиральную машину, но в старой остался вполне рабочий двигатель – не выбрасывайте ее. Использовав этот двигатель, можно собрать различные самоделки, которые обязательно пригодятся в хозяйстве. Для чего можно его применить? Домашними умельцами придумано большое число разнообразных решений – чтобы не растеряться от их множества, рассмотрим самые популярные варианты использования мотора от стиральной машины.

Подключение двигателя стиральной машины

Для подключения двигателя к переменному току, выполняем следующие действия:
1. Для начала нужно приготовить тестер – это специальное устройство, служащее для определения проводов обмотки.
2. Для определения пары проводов щуп тестера подключаем на любой провод и один за другим проверяем все остальные. Если во время подключения тестером было обозначено соединение, то это и будет парой проводов. Соответственно другие два провода будут также составлять пару.
3. Измеряем уровень сопротивления двух обмоток. Обмотка с большим показателем – пусковая.
4. От разных обмоток провода соединяются попарно, затем подключаются к сети 220 В.
5. Выключатель рекомендуется устанавливать на провод пусковой обмотки.

В некоторых случаях направление, в котором вращается мотор, следует изменить. Здесь мы меняем местами выводы пусковой обмотки.

Двигатель от старой стиральной машины для токарного станка

Самостоятельно собрать токарный станок – это дело не сложное. Требуется лишь на основе вала мотора от старой стиральной машинки зафиксировать переходник. Переходник не стоит закреплять капитально. Лучше, чтобы он был съемным, поскольку так токарный станок станет многофункциональным, с возможностью вытачивать детали, точить ножи – точильным кругом, заниматься резкой металла и пластиковых труб с помощью отрезного круга, пользоваться другими насадками. На фото представлены возможные насадки.
Не стоит фиксировать данную самоделку на прочной основе. Чтобы работа была более удобной, ее рекомендуется сделать переносной. Основой послужит толстая прочная доска. Для закрепления получившегося токарного станка рекомендуется использовать скобы, которые прикручиваются на основу с помощью болтов от стиральной машины. Может использоваться обычный выключатель, или от стиральной машинки.

Зернодробилка из стиральной машины

С этой полезной самоделкой можно существенно сэкономить на заготовке кормов для домашней живности. Если подобрать двигатель достаточной мощности, вполне реально собрать корморезку, зернодробилку и траворезку, которая в работе не будет уступать заводским моделям. В этом случае рекомендуется использовать двигатель от автоматической стиральной машины – они как раз отличаются более высокой мощностью.

Чтобы превратить старую стиральную машинку в корморезку, не нужны длительные работы. Требуется взять двигатель от машины-автомат и корпус от другой старой стиральной машинки – с верхней загрузкой. Такой корпус найти достаточно просто – в пункте приема металлолома такой стоит гроши.

Пошаговое описание создания корморезки своими руками:
1. Лопасти с ножами должны иметь такой диаметр, при котором они не будут совсем немного доходить до краев корпуса.
2. Проделываем в нижней части отверстие, чтобы удалять готовый корм.
3. Устанавливаем одну лопасть с ножами в нижней части корпуса, другую – на 40–50 см от верхнего края; чтобы качество помола было лучше, для ножей нужно применять 2 разных вала, они должны вращаться в разные стороны.
4. Прикручиваем двигатель на крышку стиральной машинки и присоединяем его к валам.
5. Вырезаем в крышке отверстие, чтобы засыпать сырье.
6. Устанавливаем крышку на место и тестируем самоделку в деле.

Такой самодельный аппарат будет функционировать не хуже, чем заводской, и позволит получать качественно перемолотый корм.

Наждак из двигателя от стиральной машины

Наждачный станок пригодится практически для любого хозяйства.

Он может быть изготовлен в простой способ – для этого достаточно приготовить двигатель от автоматической стиральной машинки в рабочем состоянии.
Когда вы будете крепить точильный камень на двигатель, могут возникнуть некоторые трудности – отверстие камня может не совпадать с диаметром вала электрического мотора.

В таком случае нужно брать дополнительную деталь, которую нужно будет специально выточить. Этот переходник легко делается любым токарем, нужно только сообщить ему диаметр вала.

Помимо переходника, в наличии нужно иметь специальный болт, гайку, шайбу.

Резьба на гайке должна нарезаться зависимо от того, в какую сторону будет вращаться мотор.

Чтобы двигатель вращался по часовой стрелке, должна быть нарезана левосторонняя резьба, для вращения против часовой – резьба должна быть правосторонней.

Если делать наоборот, то в работе камень будет постоянно раскручиваться и слетать.

Может быть так, что у вас есть гайка, но направление резьбы – неподходящее. Тогда мы изменяем направление вращения. В этом случае мы меняем местами провода обмотки.

Подключаем рабочую обмотку к сети 200 В, подключаем пусковую пару к рабочей катушке.

Второй конце на короткое время прикладываем к выводу обмотки. Коллекторный электрический мотор начнет двигаться в одну из сторон.

Когда места выводов пусковой обмотки сменятся, направление движения мотора поменяется на противоположное.

Направление вращения мотора можно изменить без использования конденсатора. Здесь после подключения рабочей обмотки к 220 В камень резко прокручиваем в нужную сторону.

После этого мотор запускается и станок начинает работать.

Газонокосилка из мотора стиральной машины

Газонокосилка является другим примером, как можно грамотно использовать мотор от стиральной машины. Этот агрегат будет очень полезным, если у вас есть дачный или приусадебный участок. Чтобы изготовить газонокосилку, не нужно много деталей, все материалы найдутся среди домашних запасов в гараже или мастерской.

Двигатель от стиралки для бетономешалки

Во время строительных или ремонтных работ часто нужно изготовлять бетонную смесь, при этом аренда бетономешалки становится невыгодной. В таком случае есть смысл собрать бетономешалку своими руками – она будет отлично делать замес.
1. В первую очередь изготовляем устойчивое основание – на нем будет базироваться наш агрегат. Для его сборки может использоваться деревянный брус 150х150, для скрепления которых применяются саморезы. В качестве материалов основания послужат металлические швеллеры или уголки. Металлическое основание будет более устойчивым и надежным.
2. Вал мотора и вал емкости должны быть расположены в одной плоскости. По этому расчету мы изготовляем на раме специальные полки, чтобы зафиксировать двигатель.
3. Приступаем к установке редуктора. Шкив редуктора и мотора должны располагаться в одной плоскости. Если не соблюдать это условие, на двигатель будут оказываться большие перегрузки и в итоге он выйдет из строя.
4. Емкостью для замеса может послужить бак той самой стиральной машины. В емкость устанавливаем вал и крепим на него специальные лопасти, которые будет делать замес. Следим, чтобы лопасти располагались симметрично по отношению друг к другу.
5. Далее нужно подключить электропроводку, сделать кнопки «Запуск» и «Отключение», натянуть ремни на шкивы.
6. Чтобы на редуктор и двигатель не попадала бетонная смесь, закрываем их, используя защитные кожухи.

Вибростол своими руками

Используя двигатель от стиральной машины, мы можем изготовить вибростол для тротуарной плитки.
Оборудование такого типа конструируется в достаточно простой способ. Самодельный вибростол выполнен в виде плиты, которая является верхней частью приспособления, прикрепленной на металлическое основание с помощью подвижного соединения, с двигателем с эксцентриком от стиральной машины. Во время вибрирования плиты, из бетона, который залит в формы на этой плите, выходят пузырьки воздуха и исчезают пустоты. Благодаря этому готовые изделия отличаются высокой прочностью и качеством.

Другие самоделки из старой стиральной машины

Генератор для ветряной мельницы

Гриндер из движка от стиралки

Конусный дровокол с мотором от стиральной машины

Соковыжималка своими руками из стиральной машины

Простой мангал из бака стиральной машины

Растворомешалка своими руками с мотором от стиралки

Станок для восстановление автомобильного диска

Итог

Как видим, существуют очень полезные варианты, как можно использовать мотор от старой стиральной машинки. С этой самодельной техникой вы облегчите себе работу, сэкономите время и деньги – доказано на практике.

Самоделки из двигателя от стиральной машины: 10 полезных идей

Dmitrij 3-12-2018, 17:42 10 667 Приспособления / Станки

Ленточную шлифмашинку можно легко и просто сделать из двигателя от стиральной машинки. В доказательство этому предлагаю рассмотреть эту самоделку. Станок изготовлен очень просто из минимального количества материалов. Тут был использован двигатель от стиральной машинки, а также доводчик для дверей, который используется в качестве натяжительного устройства. Найти прочие детали не должно составить труда.Для такого станка будет обязательно нужен регулятор оборотов, поскольку двигатель развивает чудовищные обороты. Также для шлифовки на высоких оборотах у вас должны быть хорошо сбалансированы все узлы, иначе сильных вибраций не избежать. Если проект вас заинтересовал, предлагаю изучить его более детально.

• Материалы и инструменты, которые использовал автор:
• Список материалов:
• — доводчик для дверей;
• Список инструментов:
• Процесс изготовления станка:

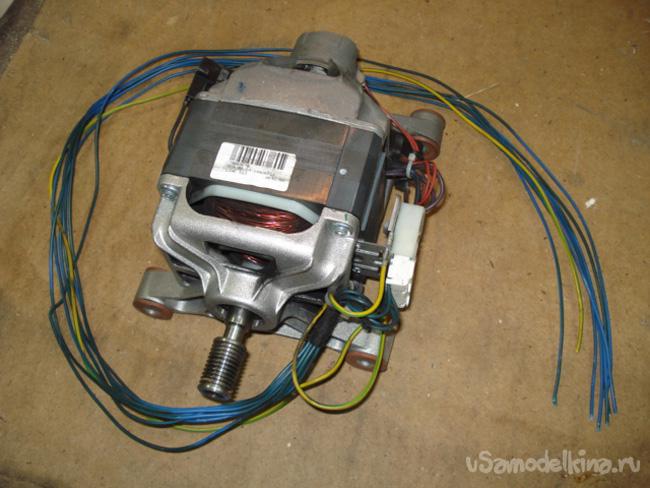

• Шаг первый. Подготовка двигателя

— двигатель от стиральной машины;- подшипники для ведомого ролика;- болты, гайки, шайбы, саморезы;- ДСП;- листовая сталь;- профильные трубы;- лента для шлифмашин. — болгарка;- гаечные ключи отвертки;- зажимы;- инструмент для резки ДСП.На вал двигателя понадобится заказать изготовление ведущего вала. Тут вам понадобится обратиться к токарю. Изделие должно быть хорошо отбалансированно, если вы хотите работать на высоких оборотах. Именно на высоких оборотах происходит обработка стали.Также вам понадобится регулятор оборотов, поскольку если включить двигатель напрямую, обороты будут слишком высокими, но все зависит от типа двигателя и мощности. Как правило, очень высокие обороты развивают щеточные двигатели.

Шаг второй. Установка двигателяДалее устанавливаем двигатель на основу, для ее изготовления автор использовал ДСП. Сверлим отверстия и прикручиваем двигатель саморезами. Для более надежного крепления двигателя рекомендуется использовать болты с гайками.Шаг третий. НатяжительВ качестве натяжителя автор использовал доводчик для дверей. Это просто, удобно и практично. Устройство можно отрегулировать, получая нужную степень натяжения, также доводчик легко крепится к основанию, используя все те же саморезы. На рычаге устанавливается ведомый ролик, он у автора собран из подшипников, а в качестве оси выступает болт с гайками. После установки натяжителя можно уже установить и шлифовальный ремень. Шаг четвертый. Упорные плоскостиВ завершении нам нужно изготовить и установить упорные площадки, для этих целей понадобится листовая сталь толщиной не менее 3 мм. Вырезаем нужные куски болгаркой и шлифуем их на уже изготовленной шлифовальной машинке.Устанавливаем опорные площадки на станок, для этих целей будут нужные профильные трубы, а также болты с гайками. Шаг пятый. КорпусСобираем защитный корпус вокруг станка. Для этих целей можно использовать ДСП, фанеру или что-то подобное.После этого станок будет полностью готов к использованию. Приступаем к тестированию, автор с легкостью затачивает на нем сверло.На этом все, проект окончен, надеюсь, самоделка вас заинтересовала. Удачи и творческих вдохновений, если захотите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками. Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Подборки: Гриндер

9

Идея

8.3

Описание

8.3

Исполнение

Итоговая оценка: 8.56

Источник: https://USamodelkina.ru/12433-prostoj-i-nadezhnyj-grinder-iz-dvigatelja-ot-stiralki.html

Самоделки из двигателя от стиральной машины: лучшие идеи на фото

Удивительно, но самоделки из двигателя от стиральной машины могут стать помощниками по хозяйству. При помощи самодельных аппаратов ощипывают птицу, вытачивают детали из металла и даже стригут газон. Поэтому не стоит спешить сдавать в металлолом старую стиральную машину.

Если двигатель стиральной машинки исправен, то можно собрать токарный станок и обрабатывать на нём дерево и металл.

Конечно, нужен опыт в столярном деле, а также подбор подходящих материалов и создание схемы прибора. Все нюансы можно узнать, посоветовавшись со специалистами или найти информацию в интернете.

Перосъёмный агрегат из стиральной техники облегчит труд птицевода. Для этого прибора используют аппарат полностью.

• Для изготовления газонокосилки своими руками понадобится прочный металл для корпуса и ручки, выключатель для мотора, большие колёса и острые ножи.

Измельчитель зерна, кормов или древесины также необходим в подсобном хозяйстве. Изготовить его своими руками дешевле, чем приобрести готовый.

2. Мотор стиралки можно превратить в генератор, работоспособность которого можно проверить мультиметром и обычной лампочкой.
4. Подобрав подходящую по размеру бочку, можно соорудить бетономешалку с приводом из двигателя стиралки.
5. Для циркулярной пилы используют два шкива разного размера и ременную передачу.
6. Из двигателя стиральной машины умельцы сооружают различные по сложности приборы, которые облегчают ведение домашнего хозяйства.

• juliasivakova
• Распечатать

Источник: https://postroika.biz/23396-samodelki-iz-dvigatelya-ot-stiralnoy-mashiny.html

Самоделки из двигателя от стиральной машины: интересные идеи :

Старую бытовую технику сегодня не принято сразу же выбрасывать, когда она выходит из строя. Например, из двигателя, позаимствованного от стиральной машины, можно выполнить очень интересные самоделки. Среди прочих следует выделить корморезки, генераторы, а также газонокосилки. Последние довольно прочно вошли в обиход современного человека и заменили косу.

С помощью газонокосилки в идеальном состоянии можно содержать приусадебный участок. В магазинах такое оборудование предлагается по довольно высокой стоимости, поэтому лучше заняться изготовлением самостоятельно.

Технология изготовления газонокосилки

Самые популярные самоделки из двигателя от стиральной машины – это газонокосилки. Подобрать составляющие для такого устройства можно без посещения магазина. В каждом сарае можно отыскать шасси от тележки или коляски, установив на сверху платформу из металлического листа. Если таковой не оказалось в наличии, то из металлического квадратного уголка необходимо выполнить раму, по углам которой привариваются стойки для колес.

Трубы можно использовать для создания ручки, при этом высоту следует подобрать под свой рост. Она укрепляется к платформе методом сварки.

Когда выполняются подобные самоделки из двигателя от стиральной машины, лучше руководствоваться технологией. В описываемом случае на следующем этапе она предполагает подготовку отверстий в платформе для установки вала двигателя.

В передней части рамы необходимо установить решетку из мягкой стали или защитную дугу.

Первый вариант более предпочтителен, так как он будет гасить энергию ножа при его обрыве. Нижняя и верхняя полосы решетки прикручиваются болтами, к ним можно приварить проволоку. Такая решетка должна иметь сантиметровый зазор снизу и 2 см зазор – сверху.

Электродвигатель будет располагаться на платформе и пройдет в подготовленное отверстие. На вал устанавливается нож, а в центре нужно просверлить отверстие, это позволит обеспечить балансировку ножу.

Проверить эту особенность можно, покрутив нож вручную, перекосов быть не должно. Мотор закрывается кожухом, чтобы обезопасить его от воздействия травы.

Однако в процессе работы он должен охлаждаться, это указывает на необходимость проделывания отверстий в кожухе.

Рекомендации специалиста по выполнению работ

Такие самоделки из двигателя от стиральной машины позволят эффективно ухаживать за садом. Однако важно соблюсти правила сборки оборудования. Таким образом, кабель подсоединяется к двигателю, а вот отрез с вилкой и выключателем укрепляются на ручке.

В процессе использования оборудования важно следить за тем, чтобы электропривод не оказался повреждён, в противном случае оператор может быть поражен током. Для того чтобы обезопасить себя, металлическую ручку следует защитить резиновым кожухом.

Изготовление корморезки

Довольно распространены в последнее время стали самоделки из двигателя от стиральной машины. Корморезки, например, изготавливаются домашними мастерами очень часто. У стиральной машины необходимо позаимствовать еще и барабан, в задней стенке которого проделывается отверстие диаметром, соответствующим валу мотора.

По краям следует просверлить четыре отверстия для установки болтов. В одной из стенок проделывается отверстие, через которое будет подаваться готовое сырье. Режущую часть необходимо зафиксировать на валу с помощью болтов.

Для такой конструкции понадобится два ножа, первый из которых будет иметь вид пропеллера с загнутыми лопастями.

Расположить его необходимо как можно ближе к дну барабана, он будет подбрасывать корм и выталкивать его частицы наружу.

Методика проведения работ

Когда выполняются описываемые самоделки из двигателя от стиральной машины-автомат, важно изготовить еще и второй нож, он будет представлять собой основной инструмент. Его обычно формируют из полотна старой пилы, конец должен быть отклонен в сторону дна, это увеличит производительность устройства. Заточка должна быть выполнена с двух сторон.

Агрегат следует расположить на металлической опорной поверхности, которая должна иметь вид табуретки. Крепление элементов между собой осуществляется болтами. Для того чтобы корм во время работы устройства не разлетался в разные стороны, нужна будет крышка, в которой проделывается отверстие для подачи сырья.

Изготовление генератора

Вами тоже может быть выполнена какая-нибудь самоделка. Генератор 12В из двигателя стиральной машины станет отличным решением. В работе понадобятся неодимовые магниты, размер которых составит 20 x 10 x 5 мм. Они нужны будут в количестве 32 штук.

Переделка заключается в снятии слоя сердечника. В углубление устанавливаются магниты. На токарном станке нужно снять 2-мм сердечника, под неодимовые магниты проделывается 5-мм углубление. Если вы измерите длину окружности ротора, то сможете определить размеры шаблона в виде полоски из жести. С ее использованием ротор можно разделить на равные части, а между дисками следует вклеить магниты.

Когда выполняются подобные самоделки из двигателя от стиральной машины, на один полюс нужно использовать 8 магнитов. На роторе будет 4 полюса. Приклеить магниты к поверхности можно суперклеем, однако эта задача окажется кропотливой. Полюсы следует заполнить эпоксидной смолой, для чего их нужно обернуть несколькими слоями бумаги, которая фиксируется скотчем.

Для достижения дополнительной герметизации следует замазать поверхность пластилином. Вокруг вырезанного в оболочке отверстия нужно сделать горлышко из пластилина, куда будет заливаться эпоксидная смола.

Изготавливая такие самоделки из асинхронного двигателя стиральной машины, нужно дождаться застывания смолы, только после оболочка снимается. Ротор зажимается в патрон станка для обработки.

При этом нужно использовать наждачку средней зернистости.

Рекомендации по изготовлению генератора

На первом этапе вы должны были заметить, что из электрического мотора выходило четыре провода. Важно отыскать рабочую обмотку, а после отрезать старые провода. Далее мастеру нужно установить новые подшипники, ведь старые вращаться могут довольно туго.

Выпрямитель собирается на диодах, а в роли контролера используется «SOLAR». Для того чтобы зарядить аккумулятор, достаточно будет лишь нескольких оборотов генератора. На максимальных оборотах дрели можно будет выжать 273 Вт. Залипание при этом окажется довольно приличным, поэтому на ветряк такое устройство устанавливать нет смысла.

Заключение

Использование двигателя стиральной машины в самоделках позволяет получить множество преимуществ. Во-первых, вам не придется тратиться, во-вторых, изделия всегда можно разобрать. В-третьих, устройство, собранное собственноручно, вы с легкостью сможете отремонтировать.

Источник: https://www.syl.ru/article/290411/samodelki-iz-dvigatelya-ot-stiralnoy-mashinyi-interesnyie-idei

Гаражное использование двигателя от стиральной машины

Если у вас в мастерской или гараже завалялся рабочий электродвигатель от стиральной машинки автомат, то его лучше использовать для изготовления компактного функционального станка, при помощи которого можно обрабатывать различные заготовки из металла и дерева.

Дополнительно для данной самоделки потребуется изготовить специальный переходник из штока амортизатора — его можно сделать только на токарном станке. После изготовления и установки переходника на него крепится патрон от электродрели.

Ну а дальше, как говорится — дело техники. Используя разные насадки, можно использовать этот станок для сверления, шлифовки, заточки и многих других работ. В общем, очень даже полезная самоделка получится при минимальных затратах.

Возможности и применение самодельного приспособления

Мини-станок из коллекторного двигателя от стиральной машины универсален в использовании, поэтому будет полезен для разных работ. Например, в патрон электродрели можно устанавливать сверла различного диаметра и сверлить отверстия в деревянных и металлических заготовках. Но это самый простой вариант применения.

Также на такой мини-станок можно без проблем установить шлифовальный диск от болгарки, используя для этого часть шпинделя, или обычный заточной круг (для заточки ножей и других работ).

Кстати, для регулировки оборотов двигателя дополнительно можно собрать электронный блок управления — плату для него можно купить на Алиэкспресс. Подробный процесс изготовления и применения мини-станка из электродвигателя от стиральной машинки-автомат смотрите в видео на нашем сайте.

Оцените запись

Источник: https://sdelairukami.ru/garazhnoe-ispolzovanie-dvigatelya-ot-stiralnoj-mashiny/

Самоделки из двигателя от стиральной машины

Пришедшую в негодность стиральную машину не стоит сразу выбрасывать. Особенно, если присутствуют достаточно развитые навыки работы с ручным инструментом и есть привычка возиться в мастерской. Различные самоделки из двигателя от стиральной машины могут быть крайне полезны в домашнем хозяйстве.

Какие бывают двигатели

От класса и возраста машинки зависит то, какой двигатель окажется в руках. Если речь идет о старой, советской – это будет асинхронное устройство открытого типа, достаточно надежное.

Двигатель от старой стиральной машины барабанного типа имеет мощность в 180 Ватт, однако он очень удобен для самоделок, поскольку имеет отличные показатели крутящего момента.

В других случаях в руки может попасть:

• двухскоростной двигатель от стиралки с фиксированными 350 и 2800 об/мин;
• коллекторный агрегат, который при прямой подаче напряжения без регулировки разгоняет вал до 12-15 000 об/мин;
• двигатели от современных стиралок самых разных классов, поскольку сегодня производители часто не следуют общему стандарту оснащения.

Сразу стоит упомянуть инверторный двигатель, которым оснащается самый современный стиральный автомат.  Для запуска такого агрегата необходима схема управления.

Она должна вначале преобразовать переменный ток в постоянный, а затем – создать новый сигнал и менять частоту выходного напряжения для регулирования оборотов на валу.

Но если в наборе к двигателю есть и силовая электроника от стиральной машинки – это будет крайне полезное дополнение.

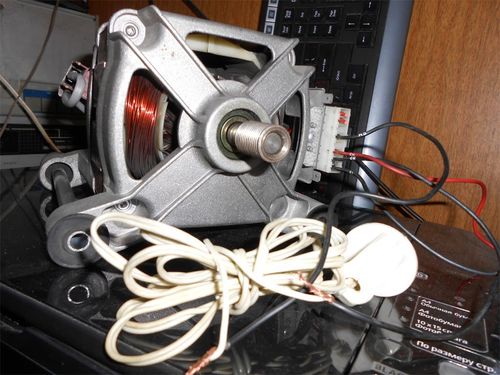

Как подключить и запустить двигатель

Самый полезный совет: при демонтаже помечать все провода и по возможности снимать и дополнительные элементы, подключенные к силовому агрегату.

Одна из частей ответа на вопрос, как запустить двигатель от стиральной машины и не сжечь его (если речь идет об асинхронном, от старых аппаратов) – использование пускового конденсатора. Другие типы двигателей могут иметь свои особенности.

Найти информацию о подключении можно как в справочной литературе, так и в интернете. Может меняться конкретная емкость конденсатора или другие параметры схемы.

Действовать нужно аккуратно, не спеша, принимать меры предосторожности, пользоваться изолированным инструментом.

Если при демонтаже контакты и приходящие провода были помечены, запустить двигатель от стиральной машины не составит труда. При этом стоит, в зависимости от типа агрегата, следовать инструкции и принимать меры предосторожности. Например, двигатель от стиралки желательно закрепить и проследить, чтобы вал был освобожден и при вращении не задел-затащил посторонние предметы.

Шлифовальный станок или точило из движка стиралки

После того, как с электрическим подключением закончено, и двигатель стиральной машины ожил, можно приступать к изготовлению самоделок. Самая распространенная – небольшое точило. Если использовать круг от болгарки, можно резать пластиковые трубы, алюминиевый уголок.

Можно приспособить двигатель для работы в роли шлифовальной машины, для этого на вал помещается круговая насадка с мелкой или крупной шкуркой. Список работ выглядит следующим образом:

1. Двигатель должен быть надежно закреплен. Удобнее всего это сделать на небольшой доске, которую затем легко разместить на столе, верстаке, любой удобной поверхности.
2. Крепить электродвигатель старой стиральной машины можно на уголки или круговыми хомутами из полоски оцинкованной стали. Для компенсации вибрации и электроизоляции в последнем случае подкладывают резину между двигателем и крепежом.
3. Асинхронные двигатели от старых барабанных стиралок имеют открытую конструкцию, куда попадает пыль, влага, опилки. Это может вызвать замыкания и сбои самого различного типа. Поэтому при креплении самый выгодный вариант – целиком «обнять» двигатель полосой оцинкованной стали.

Подсоединить патрон или место посадки шлифовального камня, круга для болгарки, насадки для шлифовки можно несколькими способами:

• Нарезать резьбу посадки зажимного патрона непосредственно на валу.
• Сварить переходник из нескольких труб разного диаметра. На одной стороне рассчитывают посадку шлифовального круга, на другой — внутренний диаметр трубки должен соответствовать габариту вала. Данную часть переходника разогревают, набивают на вал, после остывания части очень плотно и надежно соединяются.

Стоит отметить, что зажимной патрон для дрели является самым привлекательным вариантом, если только не хочется сделать точило с камнем. В него легко поместить практически любой инструмент: сверло, фрезу, шлифовальную круглую головку, насадку с проволочной щеткой для сдирания краски, войлочный блок. Нет сложности и в изготовлении переходника для круга болгарки.

Такой станок может собрать даже начинающий домашний мастер и использовать в самых разных целях. Главное – правильно выполнить подключение двигателя и потратить некоторые усилия на формирование надежного крепления рабочего агрегата.

Но есть и замечания.

Если в распоряжении есть только высокооборотистый двигатель, рекомендуется не снижать его обороты, а сделать отдельный блок с собственным валом, и передавать на него вращающий момент через шкив с понижающим коэффициентом.

Другие самоделки на основе схемы точила

Приведенные выше работы придется проделать, если хочется получить и другие, самые разнообразные станки. Это может быть:

1. Токарный по дереву. Двигатель 180 Ватт от старой стиралки позволит, прилагая малые усилия, не спеша, обрабатывать цилиндрические заготовки. Обязательно понадобится подобие задней бабки для упора заготовки. Это обезопасит вал двигателя от боковых нагрузок.

2. Барабанный шлифовальный. Для этого используется деревянный цилиндр большого диаметра, по центру которого проходит стальной пруток, один конец которого зажимается в патрон двигателя, другой — крепится в подставке на подшипник. Поверхность оклеивается шкуркой, можно точить ножи, лезвия рубанков при наличии приспособлений для выдержки угла, выполнять другие операции.


Сразу отметим, пилорама из двигателя стиралки не получится – не хватит крутящего момента.

А вот мебельщикам и другим домашним мастерам по нраву придется идея изготовления горизонтально-сверлильного приспособления для работы с эксцентриковыми крепежами:

1. Изготавливается станок, как рассказано выше, с зажимным патроном на валу.
2. Делается опорная, направляющая полка, горизонтальная, на такой высоте, чтобы ось вала проходила по центру торца плиты ДСП или детали из дерева.
3. В патрон вставляется сверло, деталь подается горизонтально, отслеживать глубину сверления можно визуально.

Для создания места установки кругового эксцентрика достаточно воспользоваться дрелью, вертикальным сверлильным станком и фрезой нужного диаметра. Эта операция не требует высокой точности. Главную, ответственную задачу точного сверления канала для цилиндрического штифта выполнит станочек из двигателя от старой стиралки.

Заключение

В вопросе самоделок из старой стиралки все решает фантазия и конкретные инженерные навыки исполнителя.

Легко сделать фрукторезку, газонокосилку со стальными ножами, электрокосу со струнным резальным блоком, даже установку для общипывания перьев с тушек курей и уток.

Строители легко приспосабливают старые стиралки даже для замешивания бетона и современных смесей. Главное – вдумчиво подходить к решению поставленной задачи.

Не только стиральная машина может стать основой для различных самоделок. Подарить вторую жизнь можно и микроволновке, холодильнику, пылесосу. Если же вы не умеете или просто не хотите использовать отжившую свой срок технику, от нее можно избавиться различными способами, описанными в этой статье.

Источник: http://Tehnika.expert/dlya-chistoty-i-poryadka/stiralnaya-mashina/samodelki-iz-dvigatelya.html

Самоделки из двигателя от стиральной машины: ничего не выбрасываем — все пригодится

Ваша любимая стиральная машина уже прожила свою жизнь, и вы решили отправить ее на помойку? Не спешите, ведь можно создать различные самоделки из двигателя от стиральной машины.

Запчасти

Автоматическая стиральная машина имеет довольно сложную конструкцию. Даже в случае поломки в ней найдутся запчасти, необходимые для изготовления некоторых самоделок. Посмотрим, что можно сделать из запчастей старой стиральной машины.

Главной запчастью, конечно же, является двигатель (мотор). Если он исправен, то его можно использовать для изготовления генератора, точилки, газонокосилки и других приборов. Осторожно отсоедините провода, извлеките моторчик из корпуса стиральной машины и сохраните его.

Барабан тоже стоит сохранить Он сделан из прочного металла, и вы точно найдете ему применение. Из него можно сделать мангал, маленькую коптильню, стильный пуфик.

Крышка люка может превратиться в необычное окно или в красивую миску для кормления домашних животных. Также из прочного стекла можно сделать корпус для счетчиков.

Для конструкции разных самоделок пригодятся ножки, пружины и другие мелкие детали. Сам корпус может стать шкафом или уникальным столом.

Это интересно! Если вы решили дома мастерить самоделки, то необходимо изучить сварочный инвертор какой лучше купить. Форумы вам помогут в этом вопросе.

Рассмотрим подробнее, что можно сделать с мотором.

Цены на мотор для стиральной машины

Виды моторов

Асинхронный

Самый старый тип двигателей, состоящий из неподвижного статора и вращающегося ротора. Первый служит основой и магнитопроводом для конструкции, а второй создает движущую силу барабана. Весь мотор приводится в движение переменным магнитным полем составных частей.

Асинхронные моторы имеют слабый вращающий момент, поэтому барабан часто покачивается во время работы. Другие недостатки – габаритные размеры и скромный КПД. При этом они бесшумны, стоят дешево, имеют простую конструкцию.

Асинхронный мотор часто встречается в дешевых приборах с низкой мощностью.

Различают двух- и трехфазные асинхронные моторы. Первые давно вышли из производства, и их можно найти только в очень старых конструкциях.

Коллекторный

Самый распространенный вид двигателей. Отлично работают и под переменным, и под постоянным напряжением. Под корпусом спрятаны ротор, статор, генератор, обеспечивающий скорость вращения. На выводах коллектора расположены специальные щетки, при помощи которых ротор контактирует с двигателем.

Обратите внимание: Если подключить ротор и статор напрямую, то вал электродвигателя будет вращаться по часовой стрелке. Для обратного же направления нужно изменить схему подключения электродвигателя стиральной машины – подключить щетки навстречу ротору.

В отличие от своего габаритного предшественника коллекторные двигатели довольно компактны и имеют большую скорость вращения. Они универсальны: работает и с переменным, и с постоянным током.

Главный недостаток коллекторного двигателя – низкая износостойкость: из-за постоянного контактирования щеток с коллектором и щетки, и коллектор быстро изнашиваются.

Если первые можно легко заменить на новые, то замена коллектора будет стоить больших усилий.

Инверторный

Самый современный вид моторов стиральной машины состоит из ротора и статора. В отличие от других видов ротор инверторного двигателя подключается к барабану напрямую. Отличаются большой износостойкостью, отсутствием лишних деталей, простотой конструкции, бесшумность, маленькие размеры.

Однако все это в одном моторе – удовольствие не из дешевых: разработка, производство, а следовательно, и покупка инверторного двигателя требует больших финансовых затрат.

Подключение

Для подключения двигателя к 220-вольтной сети необходимо иметь под рукой тестер: он поможет нам разбить провода на пары, а также измерить сопротивление в обмотках.

Перед подключением новых моделей  нужно определить при помощи тестера провода, которые выходят из тахогенератора и не понадобятся нам во время работы. Найти их довольно легко – достаточно измерить их сопротивление: оно должно быть около 70 Ом.

При помощи того же прибора находим пары остальных контактов. Теперь подключаем одну из щеток к одному из проводов, а вторую щетку и другой провод соединяем к выходам обмотки. После подключения двигателя от стиральной машины к сети прибор начнет вращаться. Для изменения направления вращения достаточно поменять щетки местами.

С старыми моделями дело обстоит немного иначе: после определения парных выходов нужно определить рабочую и возбуждающую обмотки. Первая обладает большим сопротивлением, чем вторая.

Мы разобрались с тем, как подключить мотор от стиральной машины  автомат к сети. Теперь посмотрим, какие машины и устройства можно создать самостоятельно при помощи него.

Самоделки

Самоделки из мотора довольно разнообразны: при помощи него можно создать точилку, газонокосилку, бетономешалку, соковыжималку, гончарный круг и многое другое. Рассмотрим процесс изготовления некоторых из перечисленных приборов.

Наждак

Один из самых распространенных вариантов применения старого двигателя. Сборка машины не требует особых усилий. Самая сложная часть работы – закрепление точильного камня на мотор.

Дело в том, что диаметры вала и камня отличаются друг от друга, поэтому для их соединения понадобится третий предмет. Отлично подойдет кусок металлической трубы длиной около 20 см.

На ее конце нарезается резьба, длина которой больше толщины точильного камня в 2 раза.

Необходимо нарезать резьбу в противоположном направлении движения вала электромотора. На другой конец прикрепляем вал при помощи паяльника.

Для большей надежности можно просверлить в точке соединения отверстие и закрутить туда болт и гайку. Поочередно накручиваем на резьбу фланца две пары гаек и шайб, а в завершение закручиваем контргайку.

Фиксируем двигатель на подставке. Подставкой может служить как старый стол, так и кусок толстой доски.Для закрепления можно использовать крепежи от той же стиральной машины, из которой был изъят двигатель.

Токарный станок по дереву

Мощности старого двигателя хватит на медленную обработку цилиндрической заготовки.Чтобы избавить мотор от боковых нагрузок, можно прикрепить к нему опору.

Рекомендуется прикрепить такой станок к маленькому куску дерева, чтобы ее можно было легко перемещать.

Барабанный шлифовальный

Изготавливается при помощи большого деревянного цилиндра со стальным прутком по центру. Концы прутка соединяются к патрону мотора и подставке подшипника.

Бетономешалка

Старые стиралки, или «бочки», легко превращаются в компактную и практичную бетономешалку. Для этого:

1. Вынимаем из машины активатор.
2. Вырезаем из листов стали толщиной 4-5 мм заготовки для изготовления лопастей.
3. Свариваем пару П-образных лопастей, соединенных под прямым углом.
4. Привариваем их на место активатора.

Самодельная бетономешалка заработает после того, как вы подключите двигатель от стиралки автомат к электросети. Если машина будет использоваться для работы с маленькими объемами стройматериала, то мощности старого двигателя вполне достаточно. Для больших объемов рекомендуется подключить более мощный мотор.

Корморезка

Для изготовления корморезки-зернодробилки потребуется корпус «бочки» и двигатель от машины-автомат:

1. В нижней части корпуса создаем отверстие, через которое будет выходить готовый корм.
2. Аналогично бетономешалке создаем лопасти с ножами. Нужно подобрать для них подходящий размер: между ними и краями корпуса должно оставаться незначительное расстояние.
3. Устанавливаем лопасти: одну в нижней части корпуса, а другую – на расстоянии 0,5 метра от его верхушки. Для достижения большей производительности самоделки рекомендуется использовать для каждой лопасти отдельный вал, чтобы они вращались в противоположных направлениях.
4. Осталось только вырезать на крышке отверстия, через которое будем засыпать сырье.

Газонокосилка

Перейдем к более сложным и экстравагантным конструкциям. Первым в нашем списке идет газонокосилка.

Изготовив самодельную газонокосилку, вы сэкономите огромное количество финансовых средств, ведь эти простые машины стоят довольно дорого.

Если сделать все правильно, то самодельная газонокосилка из двигателя от стиральной машины ничем не будет уступать приборам, стоящим на прилавках магазинов.

Для начала разберемся, какие материалы и инструменты нам нужны:

• коллекторный мотор;
• компактные, но прочные колеса. Такие можно изъять из колясок, игрушечных машин. Если таковых нет под рукой, выпилите колеса из пластикового профиля;
• для основания потребуется толстый кусок стали или обычная крышка от кастрюли;
• ножи, диски;
• металлическая труба;
• стальные уголки;
• медный провод, вилка;
• включатель;
• крепежные материалы;
• рожковые, торцевые, ключи;
• сварочный аппарат, болгарка;
• молоток;
• дрель, отвертка, плоскогубцы;
• паяльник.

Приступаем к работе:

1. В центре основания вырезаем отверстия для вала мотора. Устанавливаем его валом вниз.
2. Прикрепляем ранее изготовленную втулку на вал, а на нее крепим диск (нож).
3. Из уголков собираем раму для мотора.
4. Привариваем ручку, закрепляем к ней включатель
5. Подключаем двигатель к электропитанию.

Будьте внимательны: в отличие от заводских приборов, провода нашей самодельной газонокосилки не изолированы. Строго не рекомендуется использовать такой прибор во время дождя или для обрезания мокрой травы.

Если все-таки хотите, чтобы ваша машинка подлежала эксплуатации в любую погоду, то надежно изолируйте провода, а для устройства соберите маленький кожух из водонепроницаемого материала. В качестве кожуха подойдет металлическая миска.

Генератор

Устали от неожиданных отключений электропитания? Хотите создать резервный источник питания, который выручит вас в нужный момент? Так почему не создать генератор из двигателя от стиральной машины своими руками? Процесс сборки довольно сложный, но результат того стоит.

Основой для будущего генератора будет служить асинхронный мотор. Перед созданием генератора сделаем некоторые подготовительные шаги:

1. Разбираем корпус мотора. При помощи токарного станка делаем срез на его сердечнике глубиной 2 мм.
2. В заранее подготовленные пазы на сердечнике вставляем неодимовые магниты.
3. Создаем из жестяной полоски шаблон для крепления магнитов. Метим на ней места размещения двух рядов магнитов.

Размеры полосы должны точностью совпадать с размерами сердечника: жестянка должна плотно лечь на него.

Подготовка завершена, приступаем к самой сборке. Нам понадобятся:

• наждачная бумага;
• холодная сварка;
• клей;
• выпрямитель;
• тестер;
• аккумулятор;
• контроллер заряда.

Последовательность сборки такова:

1. Клеим шаблон на мотор. На сам же шаблон приклеиваем магниты.
2. Обратите внимание на то, чтобы расстояние и угол между магнитами не изменялись. В обратном случае возможны перепады напряжение, снижение мощности или его полная неработоспособность.
3. Свободное пространство между магнитами заполняется холодной сваркой.
4. Переходим к шлифовке поверхности двигателя.
5. Отыскиваем при помощи тестера рабочую обмотку. Оставляем его провода, а все остальные удаляем. Пропускаем провода через выпрямитель. Подключаем их концы к контроллеру. Контроллер же соединяем с батареей.

Самодельный генератор из двигателя стиральной машины готов к использованию. Для раскручивания устройства подойдут электродрель, шуруповерт, или другие похожие инструменты. Такой генератор, конечно, не сможет обеспечить электричеством ваш жилой район, но вполне годится для освещения пары комнат или работы нескольких устройств типа телевизора, холодильника, компьютера.

Источник: https://stroim.guru/polezno-znat/samodelki-iz-dvigatelya-ot-stiralnoj-mashiny.html

Схема подключения эл двигателя от стиральной машины через конденсатор

Как подключать двигатель стиральной машины?

Если у вас остался двигатель от старой стиральной машинки, то его не стоит выбрасывать. Этот электрический прибор еще послужит вам не один год. Главное, найти ему применение. К примеру, из него можно сделать неплохую точильную установку для заточки ножей, ножниц и топоров. Однако очень важным в этом деле является вопрос, как подключать двигатель стиральной машины к сети переменного тока напряжением 220 вольт?

Необходимо сразу же отметить, что этот движок имеет несколько чисто конструкционных особенностей, которые дают возможность обойтись без дополнительных электрических схем и деталей. К примеру, нет необходимости в установке пусковой обмотки и пускового конденсатора.

Здесь важно правильно подсоединить провода, которые отличаются друг от друга цветом:

• Два белых провода. Они установлены лишь для того, чтобы измерять обороты движка. Их использовать для подключения не надо.
• Красный провод. Он соединяется с первой обмоткой статора.
• Коричневый идет на вторую обмотку.
• Зеленый провод и серый подключаются к щеткам электродвигателя.

Схема подключения двигателя стиральной машины

Итак, будут задействованы четыре провода. Что и к чему подключать?

Подключение нового двигателя

Вот так производится подключение двигателя стиральной машины нового образца. Но есть еще и очень старые электродвигатели. Их схема подключения отличается от вышеописанной:

Подключение двигателя старого образца

Вот два способа, как можно подключить двигатель от стиральной машины.

Небольшое предисловие. В моей мастерской работает несколько самодельных станков, построенных на базе асинхронных двигателей от старых советских стиральных машин.

Я использую двигатели как с «конденсаторным» пуском, так и двигатели с пусковой обмоткой и пусковым реле (кнопкой)

Особых трудностей с подключением и запуском у меня не возникало.

При подключении я иногда пользовался омметром (чтобы найти пусковую и рабочую обмотки). Но чаще использовал свой опыт и метод «научного тыка» %))) Возможно таким заявлением на навлеку на себя гнев «знающих», которые «все и всегда делают по науке» :))). Но у меня и такой метод давал положительный результат, двигатели — работали, обмотки не перегорали:). Конечно, если есть «как и чем» — то нужно делать «как правильно» — это я о наличии тестера и замере сопротивления обмоток. Но в реальности не всегда так получается, а «кто не рискует… » — ну вы поняли:). Почему я об этом говорю? Буквально вчера я получил вопрос от своего зрителя, опущу некоторые моменты переписки, оставив только суть:

У меня из двигателя выходит 3 провода, можете что нибудь подсказать?

—-

Я пытался запускать как вы сказали через пусковое реле,(Кратковременно коснулся провода) но через некоторое время работы он начинает дымить и греться. МУльтиметра у меня нет, поэтому не могу проверить сопротивление обмоток(

Безусловно, тот метод о котором я сейчас расскажу — немного рискованный, особенно для человека, который не имеет дела с подобной работой постоянно.

Поэтому нужно быть предельно внимательным, и при первой же возможности проверить результаты «научного тыка» при помощи тестера. Теперь к делу!

Сначала вкратце расскажу о типах двигателей, которые использовались в советских стиральных машинках. Эти двигатели условно можно было разделить на 2 класса по мощности и скорости вращения. В основной массе активаторных стиральных машин типа «тазик с моторчиком», для привода активатора использовался двигатель 180 Вт, 1350 — 1420 об/мин . Как правило такой тип двигателя имел 4 раздельных вывода (пусковая и рабочая обмотки) и подключался через пуско-защитное реле или (в совсем старых версиях) через 3-х контактную пусковую кнопку Фото 1.

Раздельные выводы пусковой и рабочей обмотки позволяли получить возможность реверса (для разных режимов стирки и предотвращения скручивания белья). Для этого в машинах поздних моделей был добавлен простой командаппарат, коммутирующий подключение двигателя. Встречаются двигатели мощностью 180 Вт, у которых пусковая и рабочая обмотка соединялись в средине корпуса , и на верх выходило только три вывода (фото 2)

Фото 2 Три вывода обмотки.

Второй тип двигателей использовался в приводе центрифуги , поэтому он имел большие обороты, но меньшую мощность — 100-120 вт, 2700 — 2850 об/мин.
Двигатели центрифуг обычно имели постоянно включенный, рабочий конденсатор.

Поскольку центрифугу не было необходимости реверсировать, то соединение обмоток как правило делалось в средине двигателя. На верх выходило только 3 провода.

Часто у таких двигателей обмотки одинаковы , поэтому замер сопротивления показывает примерно одинаковые результаты, например между 1 — 2 и 2 — 3 выводом омметр покажет 10 Ом, а между 1 — 3 — 20 Ом.

В этом случае вывод 2 — будет средней точкой в которой сходятся выводы первой и второй обмоток. Двигатель подключается следующим образом: выводы 1 и 2 — в сеть, вывод 3 через конденсатор на вывод 1. По внешнему виду двигатели Активаторов и Центрифуг — очень похожи, так как часто для унификации использовались одинаковые корпуса и магнитопроводы. Двигатели отличались только типом обмоток и количеством полюсов. Существует и третий вариант запуска, когда конденсатор подключается только на момент пуска , но они довольно редки, мне такие двигатели на стиральных машинах не попадались.

Особняком стоят схемы подключения 3-х фазных двигателей через фазосдвигающий конденсатор, но тут я их рассматривать не буду.

Итак, вернемся к методу, который использовал я, но прежде еще одно небольшое отступление. Двигатели с пусковой обмоткой обычно имеют разные параметры пусковой и рабочей обмотки. Это можно определить как замером сопротивления обмоток, так и визуально — пусковая обмотка имеет провод меньшего сечения и ее сопротивление — выше , Если оставить пусковую обмотку включенной на несколько минут , она может перегореть , так как при нормальной работе она подключается только на несколько секунд.

Например сопротивление пусковой обмотки может быть 25 — 30 Ом, а сопротивление рабочей — 12 — 15 Ом. Во время работы пусковая обмотка — должна быть отключена иначе двигатель будет гудеть, греться и быстро «пустит дым». Если обмотки определены правильно, то при работе без нагрузки в течении 10 — 15 минут двигатель может быть слегка теплым. Но если перепутать пусковую и рабочую обмотки — двигатель также запустится , и при отключении рабочей обмотки — будет продолжать работать. Но в этом случае он также будет гудеть, греться и не выдавать положенную мощность. А теперь переходим к практике. Сначала нужно проверить состояние подшипников и отсутствие перекоса крышек двигателя. Для этого достаточно просто покрутить вал двигателя. От легкого толчка он должен вращаться свободно, без заеданий, делая несколько оборотов. Если все нормально — переходим к следующей стадии. Нам потребуется низковольтный пробник (батарейка с лампочкой), провода, электро вилка и автомат (желательно 2х полюсный) на 4 — 6 Ампер. В идеале — еще и Омметр с пределом 1 мОм. Прочный шнурок длинной пол-метра — для «стартера», малярный скотч и маркер для маркировки проводов двигателя. Для начала нужно проверить двигатель на замыкание на корпус поочередно проверив выводы двигателя (подключив омметр или лампочку) между выводами и корпусом. Омметр должен показывать сопротивление в пределах мОм, лампочка не должна гореть. Далее закрепляем двигатель на столе, собираем цепь питания: вилка — автомат — провода к двигателю. Маркируем выводы двигателя, приклеив на них флажки из скотча. Подключаем провода к выводам 1 и 2, наматываем шнурок на вал двигателя, включаем питание и дергаем стартер. Двигатель — запустился:) Слушаем как он работает секунд 10 — 15 и выключаем вилку из розетки. Теперь нужно проверить нагрев корпуса и крышек. При «убитых» подшипниках будут греться крышки (и слышен повышенный шум при работе), а при проблемах с подключением — более горячим будет корпус (магнитопровод). Если все в порядке — переходим дальше, и проводим те же эксперименты с парами выводов 2 — 3 и 3 — 1. В процессе экспериментов двигатель, скорей всего будет работать на 2х из возможных 3х комбинациях подключения — то есть на рабочей и на пусковой обмотке. Таким образом находим обмотку, на которой двигатель работает с наименьшим шумом (гулом) и выдает мощность (для этого пытаемся остановить вал двигателя, прижимая к нему деревяшку. Она и будет рабочей. Теперь можно попытаться запустить двигатель при помощи пусковой обмотки. Подключив питание к рабочей обмотке, нужно коснуться третьим проводом поочередно коснуться одного и другого вывода двигателя. Если пусковая обмотка исправна — двигатель должен запуститься. А если нет — то «выбьет автомат» %))). Конечно этот способ не совершенен, есть риск сжечь двигатель:(и применять его можно только в исключительных случаях. Но меня он выручал много раз. Лучшим вариантом конечно будет определить тип (марку) двигателя и параметры его обмоток и найти в интернете схему подключения. Ну вот такая «высшая математика» 😉 А за сим — разрешите откланяться. Пишите комменты. Задавайте вопросы, и подписывайтесь на обновление блога:).

Стиральные машины, как и любой другой вид техники со временем устаревают и выходят из строя. Мы, конечно же, можем куда-нибудь деть старую стиральную машину , или же разобрать на запчасти. Если вы пошли по последнему пути, то у вас мог остаться двигатель от стиральной машины, который может сослужить вам добрую службу.

Мотор от старой стиральной машины можно приспособить в гараже и соорудить из него электрический наждак. Для этого нужно на вал двигателя будет прикрепить наждачный камень, который будет вращаться. А вы сможете точить об него разные предметы, начиная с ножей, заканчивая топорами и лопатами. Согласитесь, вещь довольно нужная в хозяйстве. Также из двигателя можно соорудить другие устройства, которые требуют вращения, например, промышленный миксер или еще что.

Напишите в комментариях, что вы решили сделать из старого двигателя для стиральной машины, думаем многим будет это очень интересно и полезно прочитать.

Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.

Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.

Разбираемся с проводами

Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика , через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.

Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.

Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.

В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.

Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.

У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.

Остальные провода просто прозванивайте и находите им пары.

Подключаем двигатель от стиральной машины автомат

После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.

Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.

На изображении перемычка выделена зеленым цветом.

После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.

Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.

Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.

Подключение мотора старой стиральной машины

Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.

Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.

Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.

Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.

Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В. На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).

ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.

• ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
• ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
• SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.

После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.

Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.

Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.

Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.

1. Применение коллекторных двигателей в стиральных машинах

Коллекторные двигатели получили широкое применение не только в электроинструменте (дрели, шуруповёрты, болгарки и т.д), мелких бытовых приборах (миксеры, блендеры, соковыжималки и т.п), но и в стиральных машинах в качестве двигателя привода барабана. Коллекторными двигателями оснащено большинство (примерно 85%) всех бытовых стиральных машин. Эти двигатели применялись уже во многих стиральных машинах ещё с середины 90-х годов и со временем полностью вытеснили однофазные конденсаторные асинхронные двигатели .

Коллекторные моторы более компактные, мощные и простые в управлении. Этим и объясняется их столь массовое применение. В стиральных машинах применяются коллекторные двигатели таких марок производителей как: INDESCO, WELLING, C.E.S.E.T., SELNI, SOLE, FHP, ACC . Внешне они немного отличаются друг от друга, могут иметь разную мощность, тип крепления, но принцип работы их совершенно одинаковый.

2. Устройство коллекторного двигателя для стиральной машины

1. Статор 2. Коллектор ротора 3. Щётка (применяются всегда две щётки, вторую на рисунке не видно) 4. Магнитный ротор тахогенератора 5. Катушка (обмотка) тахогенератора 6. Стопорная крышка тахогенератора 7. Клеммная колодка двигателя 8. Шкив 9. Алюминиевый корпус Рис.2

Коллекторный двигатель — это однофазный двигатель с последовательным возбуждением обмоток, предназначенный для работы от сети переменного или постоянного тока. Поэтому его называют ещё универсальный коллекторный двигатель (УКД). Большинство коллекторных двигателей применяемых в стиральных машинах имеют конструкцию и внешний вид представленный на (рис.2) Данный двигатель имеет ряд таких основных частей как: статор (с обмоткой возбуждения), ротор, щетка (скользящий контакт, всегда применяются две щётки), тахогенератор (магнитный ротор которого крепится к торцевой части вала ротора, а катушка тахогенератора фиксируется стопорной крышкой или кольцом). Все составные части скрепляются в единую конструкцию двумя алюминиевыми крышками, которые образуют корпус двигателя. На клеммную колодку выводятся контакты обмоток статора, щёток, тахогенератора необходимые для подключения к электрической схеме. На вал ротора запрессован шкив, через который посредством ременной передачи приводится в движение барабан стиральной машины. Чтобы в дальнейшем лучше понять как работает коллекторный двигатель, давайте рассмотрим устройство каждого из его основных узлов.

2.1 Ротор (якорь)

Рис.3

Ротор (якорь) — вращающаяся (подвижная) часть двигателя (Рис.3) . На стальной вал устанавливается сердечник, который для уменьшения вихревых токов изготавливают из наборных пластин электротехнической стали. В пазы сердечника укладываются одинаковые ветви обмотки, выводы которых прикреплены к контактным медным пластинам (ламелям), образующие коллектор ротора. На коллекторе ротора в среднем может быть 36 ламелей располагающихся на изоляторе и разделённые между собой зазором. Для обеспечения скольжения ротора, на его вал запрессовываются подшипники, опорами которых служат крышки корпуса двигателя. Так же, на вал ротора запрессован шкив с проточенными канавками для ремня, а на противоположной торцевой стороне вала есть отверстие с резьбой в которое прикручивается магнитный ротор тахогенератора.

2.2 Статор

Статор — неподвижная часть двигателя (Рис.4) . Для уменьшения вихревых токов, сердечник статора выполнен из наборных пластин электротехнической стали образующих каркас, на котором уложены две равные секции обмотки соединённые последовательно. У статора почти всегда есть только два вывода обеих секций обмотки. Но в некоторых двигателях применяется так называемое секционирование обмотки статора и дополнительно имеется третий вывод между секциями. Обычно это делается из-за того, что при работе двигателя на постоянном токе, индуктивное сопротивление обмоток оказывает меньшее сопротивление постоянному току и ток в обмотках выше, поэтому задействуются обе секции обмотки, а при работе на переменном токе включается лишь одна секция, так как переменному току индуктивное сопротивление обмотки оказывает большее сопротивление и ток в обмотке меньше. В универсальных коллекторных двигателях стиральных машин применяется тот же принцип, только секционирование обмотки статора необходимо для увеличения количества оборотов вращения ротора двигателя. При достижении определённой скорости вращения ротора, электрическая схема двигателя коммутируется таким образом, чтобы включалась одна секция обмотки статора. В результате индуктивное сопротивление снижается и двигатель набирает ещё большие обороты. Это необходимо на стадии режима отжима (центрифугирования) в стиральной машине. Средний вывод секций обмотки статора применяется не во всех коллекторных двигателях.

Рис.4 Статор коллекторного двигателя (вид с торца)

Для защиты двигателя от перегрева и токовых перегрузок, последовательно через обмотку статора включают

тепловую защиту с самовосстанавливающимися биметаллическими контактами (на рисунке тепловая защита не показана). Иногда контакты тепловой защиты выводят на клеммную колодку двигателя.

2.3 Щётка

Рис.5

Щётка — это скользящий контакт, является звеном электрической цепи обеспечивающим электрическое соединение цепи ротора с цепью статора. Щётка крепится на корпусе двигателя и под определённым углом примыкает к ламелям коллектора. Применяется всегда как минимум пара щёток, которая образует так называемый щёточно-коллекторный узел. Рабочая часть щётки — графитовый брусок с низким удельным электрическим сопротивлением и низким коэффициентом трения. Графитовый брусок имеет гибкий медный или стальной жгутик с припаянной контактной клеммой. Для прижима бруска к коллектору применяется пружинка. Вся конструкция заключена в изолятор и крепится к корпусу двигателя. В процессе работы двигателя, щётки из-за трения о коллектор стачиваются, поэтому они считаются расходным материалом.

(от др.-греч. τάχος — быстрота, скорость и генератор) — измерительный генератор постоянного или переменного тока, предназначенный для преобразования мгновенного значения частоты (угловой скорости) вращения вала в пропорциональный электрический сигнал. Тахогенератор предназначен для контроля скорости вращения ротора коллекторного двигателя. Ротор тахогенератора крепится напрямую к ротору двигателя и при вращении в обмотке катушки тахогенератора по закону взаимоиндукции наводится пропорциональная электродвижущая сила (ЭДС). Значение переменного напряжения, считывается с выводов катушки и обрабатывается электронной схемой, а последняя в конечном итоге задаёт и контролирует необходимую, постоянную скорость вращения ротора двигателя. Такой же принцип работы и конструкцию имеют тахогенераторы применяемые в однофазных и трёхфазных асинхронных двигателях стиральных машин.

Рис.6

В коллекторных двигателях некоторых моделей стиральных машин марки Bosch (Бош) и Siemens (Сименс) вместо тахогенератора применяется

датчик Холла . Это очень компактный и недорогой полупроводниковый прибор, который устанавливается на неподвижной части двигателя и взаимодействует с магнитным полем кругового магнита установленным на валу ротора непосредственно рядом с коллектором. У датчика Холла три вывода, сигналы с которого так же считываются и обрабатываются электронной схемой (подробно принцип работы датчика Холла в данной статье мы рассматривать не будем).

Как и в любом электродвигателе, принцип работы коллекторного двигателя основан на взаимодействии магнитных полей статора и ротора, через которые проходит электрический ток. Коллекторный двигатель стиральной машины имеет последовательную схему подключения обмоток. В этом легко убедится рассмотрев его развёрнутую схему подключения к электрической сети (Рис.7) .

У коллекторных двигателей стиральных машин, на контактной колодке может быть от 6 до 10 задействованных контактов. На рисунке представлены все максимальные 10 контактов и всевозможные варианты подключения узлов двигателя.

Зная устройство, принцип работы и стандартную схему подключения коллекторного двигателя, без труда можно запустить любой двигатель напрямую от электросети без применения электронной схемы управления и для этого не надо запоминать особенности расположения выводов обмоток на клеммной колодке каждой марки двигателя. Для этого, достаточно всего лишь определить выводы обмоток статора и щёток и подключить их согласно схеме на приведённом ниже рисунке.

Порядок расположения контактов клеммной колодки коллекторного двигателя стиральной машины выбран произвольно.

Рис.7

На схеме, оранжевыми стрелочками условно показано направление тока по проводникам и обмоткам двигателя. От фазы (L) ток идёт через одну из щёток на коллектор, проходит по виткам обмотки ротора и выходит через другую щётку и через перемычку ток последовательно проходит по обмоткам обеих секций статора доходя до нейтрали (N).

Такой тип двигателя независимо от полярности подаваемого напряжения вращается в одну сторону, так как за счёт последовательного соединения обмоток статора и ротора смена пол

Двигатели от стиральных машин. Подключение двигателя от стиральной машины. Что сделать из двигателя от старой стиральной машины?

Двигатели от стиральных машин, вышедших из употребления, могут стать основой новых приспособлений, работа которых построена на вращении. К примеру, можно сделать наждак для заточки ножей, функционирующий от электричества, а также миксер и многое другое. Об этом и пойдет речь в статье.

Виды двигателей

Вращение вала стиральной машины осуществляется двигателем. Ему присущи различные конструктивные особенности. Мотор может быть коллекторного, асинхронного или электронного типа.

Двигатели от стиральных машин снимаются по-разному. В первую очередь следует отключить стиральную машину от электрического питания, канализационной сети и водопровода. В таком состоянии агрегат должен находиться не менее 10 часов. За это время конденсатор сможет разрядиться. Только после этого можно приступать к съему мотора.

Как снять асинхронный двигатель?

Провода, соединяющие асинхронный мотор и конденсатор, обрезать не следует. Батарея вытаскивается вместе с двигателем. Видов батарей множество. Она может выглядеть как металлическая или пластмассовая коробка. Как правило, батарея представляет герметичную конструкцию. В ней находится один или несколько конденсаторов, соединение между которыми параллельное.

Схема подключения агрегата также отличается. Обмотка может быть подключена напрямую в сеть. Другая модификация предполагает прохождение тока через конденсатор. Существующую схему менять нельзя. Ее нужно подключить к электропитанию, и асинхронный мотор начнет свое вращение.

Не следует прикасаться к деталям двигателя до тех пор, пока конденсатор не будет разряжен.

Как демонтировать коллекторный тип мотора?

Двигатель от стиральной машины коллекторной схемы относится к разряду низковольтных модификаций. На статоре находятся магниты постоянного действия, подключенные к постоянному напряжению.

На моторе присутствует наклейка, на которой указано нужное для работы напряжение. Подключение двигателя от стиральной машины коллекторной конфигурации предполагает подачу именно этого показателя.

Электронный мотор

Электронная схема достается из стиральной машины вместе с блоком управления. На корпусе блока указан показатель напряжения, к которому следует подключать мотор. Очень важно соблюдать полярность, так как этот вид мотора не предполагает реверс.

Бывает, что подключение двигателя от стиральной машины осуществляется не сразу. В этом случае рекомендуется найти другие выводы, на которые подается нулевая фаза или логическая единица. После этого агрегат начнет вращаться.

Как подключать электродвигатель современной стиральной машины?

Если вы решили, что делать со старым мотором, то вас наверняка заинтересует, как подключить электродвигатель к напряжению в 220 В.

Перед тем как приступить к непосредственному подключению, советуется ознакомиться с электрической схемой. В первую очередь обратите внимание на провода, идущие от двигателя. На первый взгляд их довольно много, но на самом деле не все они будут нужны. Для работы понадобятся только роторные и статорные провода.

Как разобраться с проводами?

Если рассмотреть переднюю часть колодки, то, как правило, первые два провода, расположенные слева, относятся к таходатчику. Они отвечают за регулировку оборотов двигателя стиральной машины. Эти провода для работы не понадобятся.

Далее следуют статорные провода красного и коричневого цвета и роторные провода серого и зеленого цвета. Эти четыре провода и потребуются для подключения двигателя.

В разных модификациях стиральных машин провода будут отличаться по цвету, но принцип их подключения остается неизменным. Просто следует найти нужные, прозвонив их мультиметром. С этой целью следует переключить аппарат на измерение силы сопротивления. Одним щупом следует касаться первого провода, а вторым искать его пару.

У тахогенеретора, находящегося в рабочем состоянии, показатель сопротивления равен 70 Ом. Эти провода заметны, но они не нужны.

Стиральная машина автомат

Как подключить двигатель от стиральной машины? После того как нужные провода будут найдены, надо осуществить их подсоединение.

С этой целью следует соединить один конец обмотки статора с щеткой ротора. Будет лучше сделать перемычку и изолировать ее. После этого остается конец роторной обмотки и провод, который ведет на щетку. Эти два конца и подключаются к сети. Как только на эти провода поступит напряжение, мотор начнет вращаться.

Двигатели от стиральных машин отличаются высоким уровнем мощности, поэтому следует быть осторожными, чтобы не травмировать себя. Советуется осуществить крепление мотора на ровной поверхности.

Если вы желаете, чтобы направление вращения двигателя поменялось, то следует перекинуть перемычку на другие контакты и поменять провода роторных щеток местами.

Если все сделано правильно, то мотор начнет свое вращение. Если же этого не произошло, то следует проверить рабочее состояние двигателя и только после этого делать какие-либо выводы.

Осуществить подключение мотора современной стиральной машины несложно, чего нельзя сказать о старых моделях. Схема их отличается.

Как подключить мотор старого агрегата?

Двигатели от стиральных машин, которые прослужили много лет, подключать труднее. Для нахождения проводов следует прозвонить все обмотки двигателя. Так вы найдете пары.

Мультиметр находится в режиме измерения сопротивления. Одним концом следует коснуться первого провода, а вторым по очереди искать его пару. Показатели сопротивления обмотки советуется записать. Они понадобятся.

Далее аналогичным методом отыскивается вторая пара проводов и фиксируется показатель сопротивления. В наличии оказывается две обмотки с разными показателями сопротивления. Следует определить, которая из них является рабочей обмоткой, а которая — пусковой. Подсказкой является показатель сопротивления. Обмотка, у которой он меньше, является рабочей.

Многие полагают, что запуск такого двигателя осуществляется посредством конденсатора. Это неправильное мнение, так как конденсатор используется в двигателях другой модификации, в которой отсутствует пусковая обмотка. В этом случае он может способствовать сжиганию мотора во время его работы.

Чтобы запустить двигатель такого типа, вам нужна кнопка или реле для пуска. Кнопка должна быть оснащена не подлежащим фиксации контактом. Можно использовать кнопку от дверного звонка.

Схема подключения двигателя от стиральной машины выглядит так: на обмотку возбуждения (ОВ) подается 220 В. На пусковую схему (ПО) подается такое же напряжение, только с целью запуска двигателя на короткий промежуток времени. Для ее отключения пользуются кнопкой (SB).

После всех манипуляций достаточно осуществить запуск двигателя. С этой целью нажимается кнопка SB и, как только мотор начнет вращение, отпускается.

Для обеспечения реверса (вращения двигателя в другую сторону) следует поменять местами контакты обмотки.

Можно ли подарить мотору старой стиральной машины вторую жизнь?

Многие задаются вопросом о том, что сделать из двигателя от стиральной машины. Рабочий мотор коллекторной схемы подойдет для конструкции разнообразных приборов. Некоторые из них будут рассмотрены в этой статье.

Точильный станок

Его может сделать любой мужчина, если у него имеется мотор от стиральной машины автомат «Индезит», «Аристон» и любой другой модели.

При креплении камня для заточки к двигателю изготовитель может столкнуться с проблемой: диаметр отверстия камня не соответствует диметру вала двигателя. Советуется применить дополнительную деталь, которая вытачивается на токарном станке. Изготовление такого переходника не является сложным. Главное — знать показатель диаметра вала. В наличии должен быть не только переходник. Также надо подготовить гайку, шайбу и специальный болт.

Резьба на гайке нарезается в зависимости от того, в какую сторону будет направлено вращение двигателя. Для вращения по часовой стрелке делается левосторонняя резьба, а против часовой стрелки — правосторонняя. Если не придерживаться этого правила, то камень начнет слетать, так как процесс пойдет на раскручивание.

Если имеется гайка с резьбой, не подходящей по направлению, то можно поменять направление вращения. С этой целью провода обмотки меняются местами.

Можно задать двигателю противоположное вращение, не применяя конденсатор. После того как рабочая обмотка подключается к напряжению в 220 В, камень резко прокручивается в нужную сторону.

Показатель частоты оборотов точильного камня не должен превышать 3000 в минуту. В противном случае камень разорвется.

При применении подобного агрегата в домашних условиях специалисты советуют использовать мотор, частота которого равна 1000 оборотов в минуту.

Точильный станок, сделанный своими руками, необходимо оснастить дополнительными элементами. Они будут служить защитой от пыли и осколков камня при работе.

Кусок металла толщиной около 2 мм можно использовать как кожух.

Как сделать вибростол?

Используя двигатель от стиральной машины автомат фирмы «Аристон», «Ардо» и др., можно сделать вибростол. Он нужен для производства плитки для выкладывания садовых дорожек.

Конструкция вибростола не отличается сложностью. Она включает ровную плиту, скрепленную с основанием подвижными соединениями. Работа коллекторного мотора приводит плиту в движение. В результате из бетона выкачивается воздух, что делает качество плитки выше.

Положение коллекторного двигателя задается в соответствии со схемой. Если его установить не на то место, то стол не сможет правильно функционировать, и производство качественной плитки не получится.

Как сделать бетономешалку?

Двигатель от старой стиральной машины можно использовать и для создания бетономешалки. Это изделие не предназначено для промышленных объемов, но для хозяйственных нужд вполне пригодно.

Чтобы сделать бетономешалку из старой стиральной машины, понадобится не только мотор, но и бак. В емкость бака с активатором вставляется пара лопастей, которые похожи на букву «П». Из бака стандартный активатор следует предварительно убрать. Сделать детали несложно. С этой целью берется полоса из стали толщиной около 5 мм. От нее отрезается нужное количество материала, который сгибается. Две лопасти располагаются с тем учетом, чтобы они составляли прямой угол. Они подсоединяются к баку через отверстие, где находился активатор.

Отверстие в баке, через которое осуществляется слив воды, нужно закрыть. При правильной сборке конструкции можно подключать двигатель.

В зависимости от того, сколько бетона вы собираетесь замешивать, подбирается показатель мощности двигателя. При небольшом объеме можно монтировать мотор с одной фазой. Если предполагается замешивание бетона больших объемов, то устанавливается более мощный агрегат

Следует помнить и о временной передаче. Ее надо заменить редуктором. Он снизит количество оборотов двигателя.

Двигатели от стиральных машин. Подключение двигателя от стиральной машины. Что сделать из двигателя от старой стиральной машины?

Домашний уют 14 июля 2016

Двигатели от стиральных машин, вышедших из употребления, могут стать основой новых приспособлений, работа которых построена на вращении. К примеру, можно сделать наждак для заточки ножей, функционирующий от электричества, а также миксер и многое другое. Об этом и пойдет речь в статье.

Виды двигателей

Вращение вала стиральной машины осуществляется двигателем. Ему присущи различные конструктивные особенности. Мотор может быть коллекторного, асинхронного или электронного типа.

Двигатели от стиральных машин снимаются по-разному. В первую очередь следует отключить стиральную машину от электрического питания, канализационной сети и водопровода. В таком состоянии агрегат должен находиться не менее 10 часов. За это время конденсатор сможет разрядиться. Только после этого можно приступать к съему мотора.

Как снять асинхронный двигатель?

Провода, соединяющие асинхронный мотор и конденсатор, обрезать не следует. Батарея вытаскивается вместе с двигателем. Видов батарей множество. Она может выглядеть как металлическая или пластмассовая коробка. Как правило, батарея представляет герметичную конструкцию. В ней находится один или несколько конденсаторов, соединение между которыми параллельное.

Схема подключения агрегата также отличается. Обмотка может быть подключена напрямую в сеть. Другая модификация предполагает прохождение тока через конденсатор. Существующую схему менять нельзя. Ее нужно подключить к электропитанию, и асинхронный мотор начнет свое вращение.

Не следует прикасаться к деталям двигателя до тех пор, пока конденсатор не будет разряжен.

Как демонтировать коллекторный тип мотора?

Двигатель от стиральной машины коллекторной схемы относится к разряду низковольтных модификаций. На статоре находятся магниты постоянного действия, подключенные к постоянному напряжению.

На моторе присутствует наклейка, на которой указано нужное для работы напряжение. Подключение двигателя от стиральной машины коллекторной конфигурации предполагает подачу именно этого показателя.

Электронный мотор

Электронная схема достается из стиральной машины вместе с блоком управления. На корпусе блока указан показатель напряжения, к которому следует подключать мотор. Очень важно соблюдать полярность, так как этот вид мотора не предполагает реверс.

Бывает, что подключение двигателя от стиральной машины осуществляется не сразу. В этом случае рекомендуется найти другие выводы, на которые подается нулевая фаза или логическая единица. После этого агрегат начнет вращаться.

Как подключать электродвигатель современной стиральной машины?

Если вы решили, что делать со старым мотором, то вас наверняка заинтересует, как подключить электродвигатель к напряжению в 220 В.

Перед тем как приступить к непосредственному подключению, советуется ознакомиться с электрической схемой. В первую очередь обратите внимание на провода, идущие от двигателя. На первый взгляд их довольно много, но на самом деле не все они будут нужны. Для работы понадобятся только роторные и статорные провода.

Как разобраться с проводами?

Если рассмотреть переднюю часть колодки, то, как правило, первые два провода, расположенные слева, относятся к таходатчику. Они отвечают за регулировку оборотов двигателя стиральной машины. Эти провода для работы не понадобятся.

Далее следуют статорные провода красного и коричневого цвета и роторные провода серого и зеленого цвета. Эти четыре провода и потребуются для подключения двигателя.

В разных модификациях стиральных машин провода будут отличаться по цвету, но принцип их подключения остается неизменным. Просто следует найти нужные, прозвонив их мультиметром. С этой целью следует переключить аппарат на измерение силы сопротивления. Одним щупом следует касаться первого провода, а вторым искать его пару.

У тахогенеретора, находящегося в рабочем состоянии, показатель сопротивления равен 70 Ом. Эти провода заметны, но они не нужны.

Стиральная машина автомат

Как подключить двигатель от стиральной машины? После того как нужные провода будут найдены, надо осуществить их подсоединение.

С этой целью следует соединить один конец обмотки статора с щеткой ротора. Будет лучше сделать перемычку и изолировать ее. После этого остается конец роторной обмотки и провод, который ведет на щетку. Эти два конца и подключаются к сети. Как только на эти провода поступит напряжение, мотор начнет вращаться.

Двигатели от стиральных машин отличаются высоким уровнем мощности, поэтому следует быть осторожными, чтобы не травмировать себя. Советуется осуществить крепление мотора на ровной поверхности.

Если вы желаете, чтобы направление вращения двигателя поменялось, то следует перекинуть перемычку на другие контакты и поменять провода роторных щеток местами.

Если все сделано правильно, то мотор начнет свое вращение. Если же этого не произошло, то следует проверить рабочее состояние двигателя и только после этого делать какие-либо выводы.

Осуществить подключение мотора современной стиральной машины несложно, чего нельзя сказать о старых моделях. Схема их отличается.

Как подключить мотор старого агрегата?

Двигатели от стиральных машин, которые прослужили много лет, подключать труднее. Для нахождения проводов следует прозвонить все обмотки двигателя. Так вы найдете пары.

Мультиметр находится в режиме измерения сопротивления. Одним концом следует коснуться первого провода, а вторым по очереди искать его пару. Показатели сопротивления обмотки советуется записать. Они понадобятся.

Далее аналогичным методом отыскивается вторая пара проводов и фиксируется показатель сопротивления. В наличии оказывается две обмотки с разными показателями сопротивления. Следует определить, которая из них является рабочей обмоткой, а которая — пусковой. Подсказкой является показатель сопротивления. Обмотка, у которой он меньше, является рабочей.

Многие полагают, что запуск такого двигателя осуществляется посредством конденсатора. Это неправильное мнение, так как конденсатор используется в двигателях другой модификации, в которой отсутствует пусковая обмотка. В этом случае он может способствовать сжиганию мотора во время его работы.

Чтобы запустить двигатель такого типа, вам нужна кнопка или реле для пуска. Кнопка должна быть оснащена не подлежащим фиксации контактом. Можно использовать кнопку от дверного звонка.

Схема подключения двигателя от стиральной машины выглядит так: на обмотку возбуждения (ОВ) подается 220 В. На пусковую схему (ПО) подается такое же напряжение, только с целью запуска двигателя на короткий промежуток времени. Для ее отключения пользуются кнопкой (SB).

После всех манипуляций достаточно осуществить запуск двигателя. С этой целью нажимается кнопка SB и, как только мотор начнет вращение, отпускается.

Для обеспечения реверса (вращения двигателя в другую сторону) следует поменять местами контакты обмотки.

Можно ли подарить мотору старой стиральной машины вторую жизнь?

Многие задаются вопросом о том, что сделать из двигателя от стиральной машины. Рабочий мотор коллекторной схемы подойдет для конструкции разнообразных приборов. Некоторые из них будут рассмотрены в этой статье.

Точильный станок

Его может сделать любой мужчина, если у него имеется мотор от стиральной машины автомат «Индезит», «Аристон» и любой другой модели.

При креплении камня для заточки к двигателю изготовитель может столкнуться с проблемой: диаметр отверстия камня не соответствует диметру вала двигателя. Советуется применить дополнительную деталь, которая вытачивается на токарном станке. Изготовление такого переходника не является сложным. Главное — знать показатель диаметра вала. В наличии должен быть не только переходник. Также надо подготовить гайку, шайбу и специальный болт.

Резьба на гайке нарезается в зависимости от того, в какую сторону будет направлено вращение двигателя. Для вращения по часовой стрелке делается левосторонняя резьба, а против часовой стрелки — правосторонняя. Если не придерживаться этого правила, то камень начнет слетать, так как процесс пойдет на раскручивание.

Если имеется гайка с резьбой, не подходящей по направлению, то можно поменять направление вращения. С этой целью провода обмотки меняются местами.

Можно задать двигателю противоположное вращение, не применяя конденсатор. После того как рабочая обмотка подключается к напряжению в 220 В, камень резко прокручивается в нужную сторону.

Показатель частоты оборотов точильного камня не должен превышать 3000 в минуту. В противном случае камень разорвется.

При применении подобного агрегата в домашних условиях специалисты советуют использовать мотор, частота которого равна 1000 оборотов в минуту.

Точильный станок, сделанный своими руками, необходимо оснастить дополнительными элементами. Они будут служить защитой от пыли и осколков камня при работе.

Кусок металла толщиной около 2 мм можно использовать как кожух.

Как сделать вибростол?

Используя двигатель от стиральной машины автомат фирмы «Аристон», «Ардо» и др., можно сделать вибростол. Он нужен для производства плитки для выкладывания садовых дорожек.

Конструкция вибростола не отличается сложностью. Она включает ровную плиту, скрепленную с основанием подвижными соединениями. Работа коллекторного мотора приводит плиту в движение. В результате из бетона выкачивается воздух, что делает качество плитки выше.

Положение коллекторного двигателя задается в соответствии со схемой. Если его установить не на то место, то стол не сможет правильно функционировать, и производство качественной плитки не получится.

Как сделать бетономешалку?

Двигатель от старой стиральной машины можно использовать и для создания бетономешалки. Это изделие не предназначено для промышленных объемов, но для хозяйственных нужд вполне пригодно.

Чтобы сделать бетономешалку из старой стиральной машины, понадобится не только мотор, но и бак. В емкость бака с активатором вставляется пара лопастей, которые похожи на букву «П». Из бака стандартный активатор следует предварительно убрать. Сделать детали несложно. С этой целью берется полоса из стали толщиной около 5 мм. От нее отрезается нужное количество материала, который сгибается. Две лопасти располагаются с тем учетом, чтобы они составляли прямой угол. Они подсоединяются к баку через отверстие, где находился активатор.

Отверстие в баке, через которое осуществляется слив воды, нужно закрыть. При правильной сборке конструкции можно подключать двигатель.

В зависимости от того, сколько бетона вы собираетесь замешивать, подбирается показатель мощности двигателя. При небольшом объеме можно монтировать мотор с одной фазой. Если предполагается замешивание бетона больших объемов, то устанавливается более мощный агрегат

Следует помнить и о временной передаче. Ее надо заменить редуктором. Он снизит количество оборотов двигателя.

Источник: fb.ru

Из истории отечественного автомобилестроения

Автомобильная промышленность в нашей стране развивается с 1916 года. До этого в России вообще не было автомобильной промышленности, в техникумах не было факультетов для подготовки специалистов автомобильной промышленности.

Но в истории автомобиля надо помнить такие имена, как Шамшуренков, Блинов, Мамин и других российских механиков.

Первый автомобиль, построенный русским изобретателем Шамшуренковым, приводился в движение педалями самого водителя.

Блинов спроектировал и сконструировал трактор с приводом от паровой машины. Мамин был одним из пионеров отечественных двигателей внутреннего сгорания.

Сегодня российские автомобили спроектированы и построены таким образом, что они способны выдерживать большие нагрузки в течение длительных периодов эксплуатации.

Современный автомобиль — это гораздо больше, чем просто средство передвижения из одного места в другое. Безопасность и комфорт пассажира следует учитывать не меньше, чем надежность автомобиля и его способность передвигаться по шоссе.

Современный автомобиль должен иметь стальной кузов и стальную крышу, и эта крыша должна быть изолирована от летнего зноя и зимнего (стар.). Вентиляция также имеет большое значение. Также необходимо учитывать комфорт и удобство водителя. в автомобиле должен быть установлен обогреватель со специальными размораживающими устройствами, обеспечивающими хороший обзор для водителя.

Автомобиль должен обладать большой мощностью для езды, надежным сцеплением и тормозами, иметь хорошие ходовые качества, хорошее освещение, надежные системы запуска и зажигания, низкий расход топлива, а также долгий срок службы.

Бенц Карл (1844 1929) был немецким изобретателем автомобиля, посвятившим свою жизнь созданию безлошадного транспортного средства. Когда трехколесная машина Бенца с приводом от двигателя (первая «машина») появилась на улице в 1885 году, люди не могли поверить, что она двигалась без помощи лошадей. Для него это был большой триумф, потому что Бенц построил новый двигатель, который был легче и мощнее любого другого. Он поместил его на шасси и получил мощность от двигателя до колес. Первая машина Бенца была для него большим достижением.Все двигатель, топливная трансмиссия, органы управления были разработаны и сконструированы им. Колеса приводились в движение посредством цепи, и было две скорости.

В первые годы его жизни ограничение скорости было 12 километров в час за городом, шесть внутри. Бенц понимал, что никогда не сможет улучшить свои машины, если это правило не будет изменено. Он придумал план. Он пригласил министра прокатиться на его машине и договорился с молочником, что тот будет ждать их со своей лошадью на определенном месте.Когда Бенц с министром в своей машине проехали мимо молочника, тот тронулся, на хорошей скорости обогнал машину и посмеялся над ними. План сработал отлично. Министр приказал идти быстрее. Но Бенц сослался на ограничение скорости. «Неважно», — сказал министр. Таким образом, Бенц победил.

:

Китайский студент изобретает СКЛАДНУЮ стиральную машину, которую можно носить с собой около

Гаджет, который заставит всех вас развлечься: китайский студент изобрел СКЛАДНУЮ стиральную машину, которую можно носить с собой

• Китайский студент-конструктор-механик разработал складную стиральную машину с моторизованным вращающимся валом

• Машина весом 3 кг может стирать до пяти предметов одежды за раз

Виктория Вулластон

Опубликовано: 18:09 GMT, 27 июня 2013 г. | Обновлено: 18:29 GMT, 27 июня 2013 г.

Китайский студент разработал стиральную машину весом 3 кг, которую можно сложить и носить в сумке.

Его основание и складная трубка расширяются в стиральную бочку с вращающимся валом, соединенным с небольшим электродвигателем.

Модель позволяет стирать до пяти предметов одежды одновременно. Она была создана 21-летним Пу Цинлян, студентом механического проектирования и производства в Чунцинском электромеханическом профессиональном институте.

Китайский студент разработал складную стиральную машину весом 3 кг, показанную на фото, которая может стирать до пяти предметов одежды за один раз.Его основание и складная труба расширяются и оснащены небольшим электродвигателем, который вращает воду.

Дизайнер Пу Цинлян (на фото) демонстрирует рубашку, которую стирали в его складной стиральной машине. Трубка расширяется и становится стиральной бочкой с волновым колесом и вращающимся валом, соединенным с небольшим электродвигателем. Этот двигатель вращает крыльчатку внутри трубки для стирки одежды.

Конструкция состоит из основания и складной трубки, или барабана для осушения.

Трубка расширяется и становится стиральной бочкой с волновым колесом и вращающимся валом, соединенным с небольшим электродвигателем.

Этот двигатель вращает крыльчатку внутри трубы, и это вращает воду.

Загрузку можно вращать столько, сколько необходимо, без таймера.

Пу Цинлян, 21 год, несет свою складную стиральную машину и моторизованную базу. Он был вдохновлен на создание стиральной машины, когда его сосед по комнате пожаловался на то, что ему приходится стирать всю одежду вручную.

Pu опросил 10 000 человек, и 6795 из них сказали, что хотят купить его складную стиральную машину

Pu был вдохновлен на создание стиральной машины. когда его сосед по комнате пожаловался, что ему приходится стирать всю его одежду вручную.

Сосед сказал, что хотел бы иметь складную стиральную машину, и Пу подумал: «Я изучаю механическое проектирование и производство».

«Почему я не могу спроектировать и изготовить такую ​​складную стиральную машину?»

Пу уверен, что его изобретение будет популярным.

«Я провел опрос на улице, раздав 10 000 анкет.

В общей сложности 6795 опрошенных сказали, что хотели бы его купить ».

Группа Haier — крупнейшая в мире компания по производству бытовой техники — также связалась с Пу по поводу его дизайна.

Пу из муниципалитета Чунцин на юго-западе Китая запатентовал свою конструкцию.

Поделитесь или прокомментируйте эту статью:

Как работает двигатель внутреннего сгорания — x-engineer.org

Подавляющее большинство автомобилей (легковые и коммерческие), которые продаются сегодня, оборудованы двигателями внутреннего сгорания .В этой статье мы расскажем, как работает четырехтактный двигатель внутреннего сгорания .

Двигатель внутреннего сгорания классифицируется как тепловой двигатель . Он называется внутренний , потому что сгорание топливовоздушной смеси происходит внутри двигателя, в камере сгорания, а некоторые сгоревшие газы являются частью нового цикла сгорания.

В основном, двигатель внутреннего сгорания преобразует тепловую энергию горящей топливовоздушной смеси в механическую энергию .Он называется , 4 такта , потому что для выполнения полного цикла сгорания поршню требуется 4 хода. Полное название двигателя легкового автомобиля: 4-тактный поршневой двигатель внутреннего сгорания , сокращенно ICE (Двигатель внутреннего сгорания).

Теперь давайте посмотрим, какие компоненты являются основными компонентами ДВС.

Изображение: Детали двигателя внутреннего сгорания (DOHC)

Обозначения: Распредвал выпускных клапанов Ковш выпускного клапана Свеча зажигания Ковш впускного клапана Впускной распределительный вал Выпускной клапан Впускной клапан головка блока цилиндров поршень поршневой палец шатун блок цилиндров коленчатый вал ВМТ — верхняя мертвая точка НМТ — нижняя мертвая точка

Головка блока цилиндров (8 ) обычно содержит распределительный вал (ы), клапаны, клапанные лопатки, возвратные пружины клапанов, свечи зажигания / накаливания и форсунки (для двигателей с прямым впрыском).Через головку блока цилиндров протекает охлаждающая жидкость двигателя.

Внутри блока цилиндров (12) мы можем найти поршень, шатун и коленчатый вал. Что касается головки блока цилиндров, то через блок цилиндров течет охлаждающая жидкость, которая помогает контролировать температуру двигателя.

Поршень перемещается внутри цилиндра из НМТ в ВМТ. Камера сгорания — это объем, создаваемый между поршнем, головкой блока цилиндров и блоком двигателя, когда поршень находится близко к ВМТ.

На Рисунке 1 мы можем рассмотреть полный набор механических компонентов ДВС.Некоторые компоненты неподвижны (например, головка блока цилиндров, блок цилиндров), а некоторые из них движутся. На рисунке ниже мы рассмотрим основную движущуюся часть ДВС, которая преобразует давление газа в цилиндре в механическую силу.

Изображение: Движущиеся части двигателя внутреннего сгорания

Обозначения:

1. звездочка распределительного вала
2. поршень
3. коленчатый вал
4. шатун
5. клапан
6. ковш клапана
7. распредвал

Вращение синхронизированного вала составляет с вращением коленчатого вала через зубчатый ремень или цепь.Положение впускного и выпускного клапанов должно быть точно синхронизировано с положением поршня, чтобы циклы сгорания проходили соответствующим образом.

Полный цикл двигателя для 4-тактного ДВС имеет следующие фазы (такты):

1. впуск
2. сжатие
3. мощность (расширение)
4. выпуск

Ход — это движение поршня между двумя мертвыми центры (нижний и верхний).

Теперь, когда мы знаем, какие компоненты являются компонентами ДВС, мы можем исследовать, что происходит на каждом такте цикла двигателя.В приведенной ниже таблице вы увидите положение поршня в начале каждого хода и подробную информацию о событиях, происходящих в цилиндре.

Такт 1 — ВПУСК

Такт впуска двигателя внутреннего сгорания

В начале такта впуска поршень близок к ВМТ. Впускной клапан открывается, поршень начинает двигаться в сторону НМТ. В цилиндр втягивается воздух (или топливовоздушная смесь). Этот ход называется ВПУСКОМ, потому что в двигатель попадает свежий воздух / смесь.Такт впуска заканчивается, когда поршень находится в НМТ. Во время такта впуска двигатель потребляет энергию (коленчатый вал вращается из-за инерции компонентов).

Ход 2 — СЖАТИЕ

Такт сжатия двигателя внутреннего сгорания

Такт сжатия начинается с поршня при НМТ, после завершения такта впуска. Во время такта сжатия оба клапана, впускной и выпускной, закрываются, и поршни движутся в направлении ВМТ.Когда оба клапана закрыты, воздух / смесь сжимается, достигая максимального давления, когда поршень находится близко к ВМТ. Прежде, чем поршень достигнет ВМТ (но очень близко к нему), во время такта сжатия: для бензинового двигателя: генерируется искра для дизельных двигателей: впрыскивается топливо Во время такта сжатия двигатель потребляет энергии (коленчатый вал вращается за счет инерции компонентов) больше, чем такт впуска.

Ход 3 — МОЩНОСТЬ

Рабочий ход двигателя внутреннего сгорания

Рабочий ход начинается с поршня в ВМТ.Оба клапана, впускной и выпускной, по-прежнему закрыты. Сгорание топливовоздушной смеси начинается в конце такта сжатия, что приводит к значительному увеличению давления внутри цилиндра. Давление внутри цилиндра толкает поршень вниз по направлению к НМТ. Только во время рабочего такта двигатель вырабатывает энергию.

Ход 4 — ВЫПУСК

Такт выпуска двигателя внутреннего сгорания

Такт выпуска начинается с поршня в НМТ после завершения рабочего такта.Во время этого хода выпускной клапан открыт. Движение поршня от НМТ к ВМТ выталкивает большую часть выхлопных газов из цилиндра в выхлопные трубы. Во время такта выпуска двигатель потребляет энергию (коленчатый вал вращается из-за инерции компонентов).

Как видите, для того, чтобы иметь цикл полного сгорания (двигатель), поршень должен совершить 4 хода. Это означает, что один цикл двигателя составляет за два полных оборота коленчатого вала на (720 °).

Единственный ход, который производит крутящий момент (энергию), — это рабочий ход , все остальные потребляют энергию.

Линейное движение поршня преобразуется в вращательное движение коленчатого вала через шатун.

Для лучшего понимания мы суммируем исходное положение поршня, положение клапана и баланс энергии для каждого хода.

Энергетический баланс499299

Порядок хода

Название хода

Исходное положение поршня

Состояние впускного клапана

Состояние выпускного клапана

TDC

Открыто

Закрыто

Потребляет

2

Сжатие

BDC

Закрыто

Закрыто

Потребляет

Производит

4

Выхлоп

BDC

Закрыто

Открыто

Потребляет

На анимации ниже вы можете ясно увидеть, как работает двигатель внутреннего сгорания.
