Устройство модуля Ardo DMPU

Вы находитесь: Elremont. В разделе вы найдете ответы на то как ремонтировать: электрочайники, утюги, кофеварки, электробритвы, фены, блендеры, миксеры, соковыжималки, вентиляторы и увлажнители Переход в раздел Электрику и новичку от ремонта домашней электрики до изготовления сварочных аппаратов.

Советы, инструкции и схемы. Ремонт: зонтов, вентиляторов, вытяжки, измельчителя пищевых отходов, электронагревателей с открытой спиралью, комнатных электрообогревателей, водоумягчителя, воздухоосушителя, увлажнителя воздуха, CD проигрывателей, электродрели, электролобзика, газонокосилки, кустореза, электрокосы Представляет собой трубчатое активное сопротивление, заключенное в изолятор из силикатного материала рис.

Служит для нагрева воды в баке. Мощность ТЭНа составляет 2 кВт. Это наибольший потребитель электроэнергии в стиральной машине. В сборе с ТЭНом предусмотрён термопредохранитель, который прерывает цепь питания ТЭНа, если последний включится в баке без воды. Служит для снижения уровня радиочастотных помех, возникающих при работе электрооборудования стиральной машины командоаппарата, реле уровня, термостата, двигателя.

Помехи возникают при резком изменении силы тока при коммутации контактов этих приборов. Наиболее интенсивны помехи при реверсе двигателя привода барабана в режимах стирки и сушки. Устранить причины образования помех невозможно, поэтому их фильтруют на сетевых зажимах машины. Осуществляется подавление симметричных и асимметричных помех. Пояснение см. Могут применяться как коллекторные, так и асинхронные электродвигатели.

Основная задача двигателя — Обеспечить вращение барабана в основных режимах работы СМА при стирке, отжиме, сушке. Вращение от двигателя на шкив оси барабана передается с помощью ременной передачи рис. Они обеспечивают плавное регулирование скорости вращения и высокую скорость вращения барабана при отжиме, использовать предпочтительнее.

Принципиальная схема коллекторного двигателя и его устройство приведены на рис. Обмотка возбуждения на полюсах статора включается последовательно с обмоткой якоря. Поэтому сила тока в обмотках одинакова. Для снижения уровня радиопомех обмотку возбуждения в некоторых двигателях разделяют на две части. Реверсивность работы двигателя достигается переключением концов обмотки возбуждения или обмотки якоря.

Она представляет собой цифровой электронный модуль. Пример схемотехники такого модуля приведен на рис. Регулирование и поддержание заданной вращения электродвигателя производится автоматически. Реверс двигателя осуществляется специальным реле реверса с электронным управлением и двумя переключателями. Контроль скорости вращения осуществляет тахометр. Для этого он производит сравнение фактического числа оборотов двигателя с запрограммированным эталонным значение.

Сигнал ошибки с тахометра подается на плату управления, которая корректирует фактическую скорость вращения двигателя. Для защиты электродвигателя от перегрузки в системе управления имеется защитное реле.

Они просты по конструкции, поэтому они дешевы и надежны. Двигатель состоит из неподвижного статора и вращающегося ротора. Для запуска может быть использована или пусковая обмотка повышенного сопротивления, или пусковой конденсатор с пусковой обмоткой.

Изменение направления вращения двигателя, необходимое на этапах стирки и сушки, осуществляется за счет переключения обмоток двигателя. Используются значительно реже. Возбуждение происходит от постоянных магнитов из специального сплава.

Они обеспечивают самые широкие возможности. Например, высокий пусковой момент позволяет начинать отжим при наличии в баке стирального раствора. Это снижает уровень вибрации и исключает скручивание, и сминание ткани. Хорошие тормозные характеристики двигателя позволяют осуществить плавную остановку барабана в стечение 4 секунд после завершения этапа отжима.

Изменение скорости вращения осуществляется с помощью тиристорного регулятора. Изменение направления движения осуществляется переключением полярности.

Принцип его действия основан на преобразований давления воды, действующего на мембрану, в перемещение подвижных контактов и переключение контактных устройств. Устройство реле уровня приведено на рис.

Вода отсутствует, оба контакта разомкнуты Стадия 2. Давление воды достигает максимального установленного значения, замыкается второй контакт.

При отсутствии в баке воды оба контакта реле разомкнуты. При повышении давления и заполнении бака водой до заданного уровня мембрана прогибается. Через толкатели она переключает контакты. Реле может быть настроено на несколько уровней срабатывания на рис. При понижении давления ниже настроенного уровня происходит обратное переключение контактов. Их мгновенный переброс происходит за счет переключающих плоских пружин. Принцип действия термостата рис. Используется пара скрепленных пластин, выполненных из металлов с различными коэффициентами теплового расширения сталь и медь.

Они образуют биметаллическую пластинку, скрепленную по всей длине. Такая пластинкам при нагреве прогибается в сторону металла с меньшим коэффициентом теплового расширения. За счёт этого воздействия происходит замыкание контактов. В выключенном положении клапан закрыт рис 11а.

При включении клапана под действием магнитного поля катушки электромагнита в нее втягивается сердечник. При этом открывается проходное отверстие клапана, через которое вода подается в бак. Служит для координации всех исполнительных устройств автоматической стиральной машины. С помощью командоаппарата задается набор необходимых операций, их, длительность, последовательность проведения.

Наиболее распространен электромеханический командоаппарат дискового типа рис. Он состоит из набора программных дисков кулачков и контактов, которые размыкаются или замыкаются при повороте дисков. Вращение насаженных на ось дисков осуществляет шаговый электродвигатель, питающийся от сети В.

Выступы программных дисков поднимают подвижный контакт, замыкая цепь питания соответствующего исполнительного устройства рис. Установка программных дисков в заданное пользователем положение осуществляется с помощью рукоятки, выведенной на панель управления. Этим устанавливается заданная программа стирки. Количество программных дисков определяется заложенным разработчиком количеством программ стирки. Программные диски по своему назначению делятся на две группы — рабочие основные и вспомогательные скоростные, реверсивные.

Рабочие диски управляют электромагнитным клапаном, двигателем, нагревателем, сливным насосом. Вспомогательные диски управляют изменением направления вращения барабана во время стирки и сушки, а также специальными программами стирки и отжима.

Программные диски совершают дискретные повороты шаги. Полный оборот диска обычно составляет 60 шагов. В зависимости от конструкции командоаппарата время полного оборота составляет Время нахождения контактов в замкнутом положении определяется профилем программного диска.

Для наглядного отображения положения контактов на каждом шаге выполнения программы строится циклограмма командоаппарата. В ряде случаев конструктивно предусматривается система остановки работы командоаппарата. Вспомогательные программные диски при этом остаются в работе. Применяется для остановки машины с бельем и частично заполненным водой баком после бережного полоскания при стирке деликатных тканей. Для этого автоматически снимается питание с электродвигателя командоаппарата.

Для продолжения работы машины пользователь вручную должен повернуть ручку командоаппарата на один шаг. В некоторых случаях в командоаппарат встраивают выключатель сетевого питания стиральной машины.

Включение и выключение таких машин происходит утапливанием или вытягиванием рукоятки с последующим ее поворотом в нужное положение. Воздействие на контакты главной цепи питания происходит с помощью диска, совмещенного с рукояткой. Командоаппараты можно считать наиболее надежными узлами стиральных машин.

Большинство из них не подлежат разборке. Достаточно промыть и почистить подгоревший контакт. Чаще всего неисправность кроется в исполнительных устройствах Измерив тестером напряжение на неработающем исполнительном устройстве, можно определить неисправность.

Наиболее распространенной системой управления автоматических стиральных машин является электромеханическая с командоаппаратом, рассмотренным выше. Кроме нее существуют смешанные и электронные системы управления. Управление происходит как основными операциями две стирки, полоскание, отжим, сушка , так и операциями но обеспечению заданных уровня и температуры воды.

А продолжительность, например, нагрева воды определяется напряжением питающей сети, температурой поступающей в бак воды. Продолжительность заполнения бака водой определяется давлением воды в питающей магистрали, степенью засоренности фильтра. Главным в этой системе является командоаппарат, взаимодействующий с датчиками температуры и уровня, управляющий всеми исполнительными устройствами стиральной машины. Главной в этой системе является электронная плата управления, содержащая систему питания, микропроцессор, задающие каскады, реле.

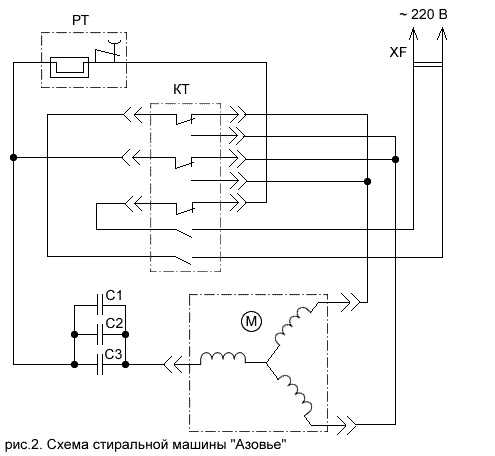

Схема подключения двигателя от стиральной машины. Схема стиральной машины двигателя

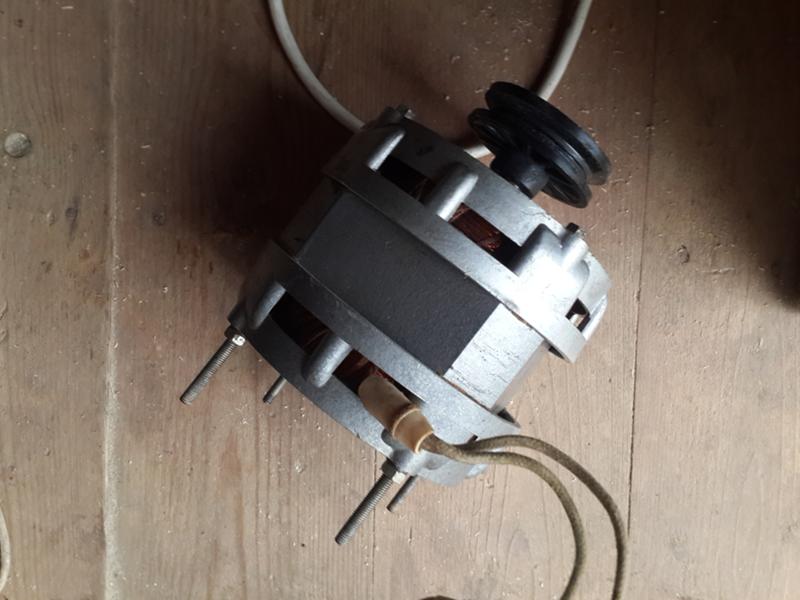

Двигатель — сердце стиральной машины. Это устройство вращает барабан во время стирки. В первых моделях машин к барабану крепили ремни, которые выступали в роли приводов и обеспечивали движение емкости, наполненной бельем. С тех пор разработчики заметно усовершенствовали этот агрегат, отвечающий за превращение электроэнергии в механическую работу. Моторы этого типа состоят из двух частей — неподвижного элемента статора , который выполняет функцию несущей конструкции и служит в качестве магнитопровода, и вращающегося ротора, который приводит в движение барабан. Вращается двигатель в результате взаимодействия переменного магнитного поля статора и ротора. Асинхронным этот тип устройства назвали потому, что он не способен достичь синхронной скорости вращающегося магнитного поля, а следует за ним, как бы догоняя.

Схема управления стиральных машин AEG L WD,обзор устранения, схема подключения,запчасти,инверторный двигатель,устранение поломок.

Схема управления двигателем для бесщеточного двигателя стиральной машины

Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно. Такие двигатели просты в своей конструкции и обслуживанию, в основном все сводится к смазке подшипников. Недостатком есть большой вес и габариты при небольшом КПД. Двигатели которые пришли на смену большим и тяжелым асинхронным устройствам. Двигатель может вращаться в нужную нам сторону, для этого нужно всего лишь сменить полярность подключения щеток к обмоткам статора. Высокая скорость вращения, плавное изменение оборотов изменением прилагаемого напряжения, небольшие размеры и большой пусковой момент — вот лишь небольшая часть преимуществ такого типа двигателей. К недостаткам можно отнести износ коллекторного барабана и щеток и повышенный нагрев при не столь продолжительной работе. Также необходима более частая профилактика, например чистка коллектора и замена щеток. Инверторный бесколлекторный Инновационный тип двигателей с прямым приводом и небольшими габаритами при довольно не малой мощности и высоком КПД.

Схемы управления двигателем стиральной машины

Изобретение относится к схеме управления двигателем для бесщеточного двигателя стиральной машины, содержащей каскад инвертора, предназначенный для управления мощностью бесщеточного двигателя, и управляющий каскад, предназначенный для формирования управляющих сигналов для каскада инвертора, причем управляющий каскад активизирует каскад инвертора посредством управляющих проводов. Кроме того, изобретение относится к стиральной машине с подобной схемой управления двигателем. В подобной схеме управления двигателем каскад инвертора преобразует постоянное напряжение так называемого промежуточного звена путем попеременного подключения положительного или отрицательного потенциала постоянного напряжения, по меньшей мере, к двум выходным клеммам при помощи электронных переключателей в переменное напряжение, которое может питать бесщеточный двигатель. Управляющий каскад формирует сигналы управления для электронных переключателей. Каскад инвертора и управляющий каскад получают питание от промежуточного звена.

Все началось с того что меня попросили собрать схему регулятора скорости вращения электродвигателя. Схема есть из интернета, двигатель от старой стиральной машины.

Как подключить асинхронный двигатель от стиральной машины с 5 выводами?

Модуль представляет собой небольшую плату со всеми необходимыми элементами для обвязки и построенную на микросхеме TDAc. Необходимым условием для подключения является наличие таходатчика тахогенератор , который позволяет обеспечить обратную связь электродвигателя с микросхемой. При нагрузки двигателя, частота оборотов начинает падать, что фиксирует таходатчик, который дает команду микросхеме увеличить напряжение и наоборот, когда нагрузка ослабевает — напряжение на двигатель падает. Таким образом данная конструкция позволяет поддерживать постоянную мощность коллекторного двигателя при изменении частоты вращения ротора. Данный модуль хорошо подходит к электродвигателю от стиральной машины автомат.

Как регулировать обороты двигателя от стиральной машины

Изобретение относится к схемам управления двигателем для бесщеточного двигателя стиральной машины. Достигаемый технический результат — исключение возможности активации двигателя каскадом инвертора, пока на управляющий каскад подается напряжение. Схема 10 управления двигателем для бесщеточного двигателя 12 стиральной машины содержит каскад 14 инвертора, предназначенный для управления мощностью бесщеточного двигателя, и управляющий каскад 16 , предназначенный для формирования управляющих сигналов для каскада 14 инвертора. Управляющий каскад активизирует каскад инвертора посредством управляющих проводов 46а, 46b, 46с, 48а, 48b, 48с. Предусмотрена схема 50 защиты для отключения управляющих проводов. Изобретение относится к схеме управления двигателем для бесщеточного двигателя стиральной машины, содержащей каскад инвертора, предназначенный для управления мощностью бесщеточного двигателя, и управляющий каскад, предназначенный для формирования управляющих сигналов для каскада инвертора, причем управляющий каскад активизирует каскад инвертора посредством управляющих проводов.

Коты! Не за радиокотлету, а так, как коты котенку. Подскажите советом. Есть схема управления двигателем от стиральной машинки.

Подключение двигателя от стиральной машины к 220 через пусковое реле

Схема управления двигателем стиральной машины

Вы находитесь: Elremont. В разделе вы найдете ответы на то как ремонтировать: электрочайники, утюги, кофеварки, электробритвы, фены, блендеры, миксеры, соковыжималки, вентиляторы и увлажнители Переход в раздел Электрику и новичку от ремонта домашней электрики до изготовления сварочных аппаратов. Советы, инструкции и схемы.

Основные узлы стиральных машин автоматов (СМА) часть 2.

Каждый пользователь знает, что электродвигатель является искусственным сердцем любой бытовой техники, и именно он вращает барабан стиральной машины. Каждого домашнего мастера интересует вопрос: возможно ли подключение двигателя от стиральной машины к другому устройству самостоятельно? Сделать это не так уж сложно, даже для человека абсолютно не знакомого с основами электротехники. Значит, его можно использовать для хозяйственных нужд.

Знание того как подключается двигатель стиральной машины автомат нужно для проверки исправности работы, или для применения его в других целях. Не все моторы удастся проверить и использовать в бытовых устройствах.

Двигатель от стиральной машины и схема его подключения к сети

Старым машинкам еще с программаторным механическим управлением, приходят на смену интеллектуальные машины с жидкокристаллическими дисплеями, большим набором дополнительных функций, взвешиванием белья и программированием программ индивидуально пользователю. Данная модель стиральной машины имеет в панели управления селекторный плавный переключатель режимов и кнопки дополнительных функций. А — Доп функция выбора температурного режима, позволяет изменить температуру воды во время стирки. В — Доп функция выбора скорости отжима. С — Отображение этапов выбранной программы. D — индикатор загорается при выборе сушки. F — Антисминание, загорается при выборе программы сушки.

Подключение двигателя от старой стиральной машины

Регулировка оборотов двигателя стиральной машины может потребоваться любому домашнему самоделкину, который решит приспособить деталь отслужившей помощницы. Простое подключение двигателя стиральной машины к питанию не дает много проку, поскольку он выдает сразу максимальные обороты, а ведь многие самодельные приборы требуют увеличения или уменьшения оборотов, причем желательно без потери мощности. В этой публикации мы и поговорим о том, как подключить двигатель от стиралки, и как сделать для него регулятор оборотов.

Ртк 1 3ухл4 схема подключения

Содержание

Для начала найдем парные вывода их должно быть две пары, как это сделать. Сейчас для этих целей множество приборов тестеры, омметры и т.п. Берем любой вывод обмотки и подключаем к нему любой из двух щупов прибора, а вторым щупом ищем ему пару.

Если прибор показал вам какое-то значение, например сопротивление 11 Ом то это и есть второй вывод обмотки, запишем показания прибора, отмечаем пару.

Следовательно, оставшиеся два вывода будут второй парой, но нам необходимо определить какая из них пусковая и рабочая обмотка, делаем замер, прибор показал 30 Ом.
Теперь ясно, где пусковая и рабочая обмотка, у пусковой обмотки сопротивление должно быть больше, чем у рабочей обмотки.

На рисунке изображено:
ОВ – рабочая, обмотка возбуждения, основного вращающего магнитного поля.

ПО – пусковая обмотка необходима для создания начального крутящегося момента в определенном направлении.
SB — кнопка для кратковременного включения пусковой обмотки к сети 220В.

Для того чтобы изменить направление вращение вала двигателя достаточно поменять вывода пусковой обмотки местами и направление при запуске изменится.

Во время экспериментов с двигателем не забудьте закрепить его, чтобы он во время пуска не ускакал и не собрал все провода в кучу.

Реле времени задает временной режим с выдержкой на отключение электродвигателя. Токовое реле служит для запуска двигателя, для кратковременного включения пусковой обмотки к сети 220В.

Реле выполнено в пластиковом корпусе, имеется три контактных вывода X1, X2, X3. На крышке показана правильная установка реле, большая стрелка с надписью «верх», реле должно располагаться так чтобы стрелка всегда указывала вверх.

Для чего это необходимо, вы поймете, если поспорите устройство и принцип работы реле.

Подключение реле:
Подаем напряжение 220В на вывод «Х3» токового реле, фазу или ноль без разницы, а второй сетевой провод 220В напрямую подключаем к рабочей обмотке двигателя.

Вывод «Х1» — «ОВ» подключается ко второму свободному выводу, рабочей обмотке. Вывод «Х2» — «ПО» подключается к выводу пусковой обмотке.

При запуске двигателя, пусковой ток больше, чем рабочий. При прохождении пускового тока через катушку — [2] токового реле в катушке наводится магнитное поле, которое втягивает [1] — подвижный стальной сердечник, он приподнимается и поднимает подвижный контакт — [3].

Замыкается электрическая цепочка, которая подключает пусковую обмотку электродвигателя. Двигатель запускается и развивает номинальные обороты.

Поскольку двигатель вошел в рабочий режим ток в реле уменьшился, ослабло магнитное поле в катушке реле, которое удерживало стальной сердечник – [1] в верхнем положении. Сердечник под своим весом падает в низ и тянет за собой [3] — контакт, пусковая обмотка — ПО отключается от сети 220В.

Витки из нихрома — [4] выполняют тепловую защиту двигателя. При перегрузе, заклинивание или междувиткового замыкания обмоток двигателя, нихром разогревается и своим теплом подогревает [5] — биметаллическую пластину, она при нагревании деформируется, прогибается и размыкает контакт — [6], отключает двигатель от сети 220В на время остывания биметаллической пластинки.

После остывания пластины контакт снова замкнется, и реле будет пытаться снова включить двигатель.

На рисунке приведен пример, схема запуска двигателя от стиральной машины при помощи конденсатора.

Заключение, для полной уверенности, что все сделали правильно, внимательно проверяем монтаж собранной схемы и тестируем ее, включаем двигатель на 1 мин. отключаем от сети и проверяем нагрев двигателя.

Почему через минуту, для того, чтобы определить в каком именно месте начинает, греется двигатель в подшипниках или в статоре. Если подождать дольше, то тепло распределится по корпусу и будет не понятен очаг перегрева.

Если всё в норме включаем двигатель и проверяем нагрев корпуса каждые 5 мин. 15 мин на тестирования будет достаточно, тыльная сторона ладони должна терпеть, если не терпит, то температура около 50°С и выше.

Если двигатель греется возможные причины:
Изношены подшипники, что привело к уменьшению зазора между статором и ротором, ротор задевает статор.

Подшипники забиты грязью или зажаты на перекос в подшипниковых крышках, что приводит к заклиниванию, тяжелому ходу вала.

Большая ёмкость конденсатора, необходимо уменьшить ёмкость конденсатора или запустить двигатель без конденсатора, раскрутив вал от руки. Если двигатель перестал, греется, значит, причина была в превышенной ёмкости конденсатора.

Если выше перечисленные причины были исключены, то в обмотках двигателя междувитковое замыкание.

Просмотр и ввод комментариев к статье

Как подключить двигатель от стиральной машины автомат

Куда можно подключить мотор от машинки автомат? Вариантов огромное количество, а самое главное то, что если есть данные о работе таких изделий и о правилах подключения, то вполне возможно собрать новые устройства, способные пригодиться в хозяйстве. Не стоит выкидывать стиралки до того, пока они не будут полностью разобраны, так как внутри может быть огромное количество полезных принадлежностей. К примеру, при поломке машинки марки Индезит можно получить двигатель мощностью в 430 Вт, способный развивать скорость до 11500 оборотов в минуту. Естественно, использовать его можно только при условии, что деталь полностью исправна и не станет причиной поломки новой техники. Идей того как можно использовать двигатель старой машинки существует неимоверное количество, причем даже стиралка малютка имеет свой движок способный принести пользу.

Варианты:

1. Наиболее простой вариант – это изготовление точильного станка, который позволит затачивать такие предметы как ножницы, ножи и тому подобные колющережущие предметы. Включается такой наждак только после того как мотор будет тщательно закреплен на поверхности прочного основания, а также установки вала на точильном камне или шлифовального круга. После сборки можно подсоединять оборудование к сети.
2. Если ведется строительство, например, частного дома или заливание окружающей территории бетоном, то может потребоваться бетономешалка. Именно для нее можно использовать электродвигун. Переделать стиралку в бетономешалку не сложно, и для этого нужно еще отсоединить бак от стирального оборудования.
3. Вибростолы с использованием такого мотора, позволят изготавливать шлакоблок, стоимость которого далеко не маленькая, а своими руками можно не плохо сэкономить.
4. На участке много травы? Есть кролики, которым требуется трава? Регулярно проводится покос сена? Если правильно использовать моторчик, то он сможет стать отличным заменителем триммера и позволит убирать траву быстро, просто и не потратив на это много средств. Этот аппарат считается просто необходимым тем, кто проживает за пределами города и особенно для тех, кто любит заниматься сельским хозяйством.

Это лишь минимальный список того, что можно сделать, если использовать деталь от стиралки в виде электродвигателя. Могут потребоваться различные насадки, дополнительные емкости или же вовсе вспомогательные детали, но если иметь идею, то создать новое оборудование получится быстро и без вложений.

Схема подключения электродвигателя стиральной машины

Чтобы переделка стиральной машины в новое оборудование с использованием такой детали как электромотор была качественной и принесла результат, нужно обратить внимание на советы специалистов относительно того, как будет проводиться схема подключения. Снять двигатель можно даже от советской стиралки под названием Вятка, главное, чтобы он был рабочий.

Особенность подключения движка проводится:

• Посредством использования такой комплектующей как конденсатор, подсоединить который нужно максимально правильно;
• С отсутствием пусковой обмотки.

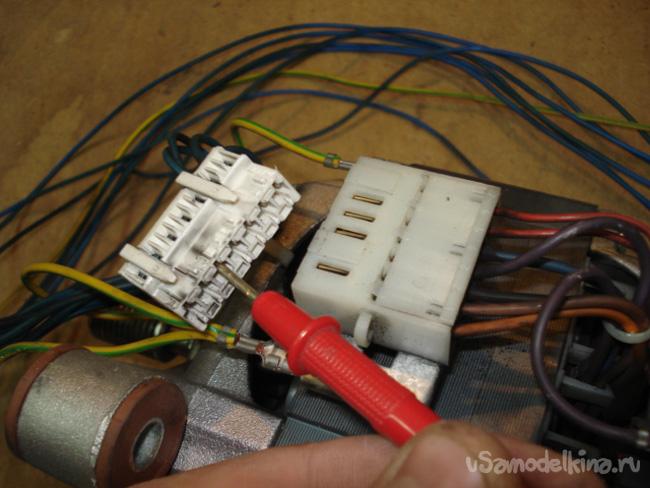

Перед тем как будет осуществлено подключение, желательно разобрать провода по цветам. Такая группировка позволит провести подсоединение без ошибки.

На раздаточном коробе присутствуют 3 вида проводов:

1. Белые два проводка – это подключение тахогенератора, которые не нужны.
2. Коричневый и красный провод идут на обмотку статора и ротора.
3. Серые и зеленые нужны для подсоединения к графитовым щеткам.

В зависимости от модели двигателя, например, от стиралки Сибирь выпущенной в СССР или Индезит могут отличаться и сами провода, и их количество, однако подключение должно быть исключительно точным. Чтобы обнаружить неработающие провода, достаточно их прозвонить при помощи мультиметра. У того, который выходит на тахогенератор присутствует сопротивление в 60-70 Ом. Эти кабеля изолируются и отводятся в сторону.

Двигатель от стиральной машинки: подключение к 220

Двигатель стиралки – это устройство, которое имеет: определенные характеристики, отличную мощность, четыре вывода для включения, возможность работать только от сети, большие обороты вращения в зависимости от модели, регулятор мощности функционирования. Электросхема требует подключения обмотки статора со щеткой ротора.

Для этого формируется перемычка и изолирования посредством специальной ленты.

Далее остаются провода от обмотки ротора и второй щетки. Они должны быть подсоединены к домашней сети напряжения. Если подключить двигатель к сети в 220 Вольт, то вращение начнется автоматически, что может привести к травме, а предотвратить это возможно за счет монтажа на любой поверхности. Есть возможность изменить направление вращения, для чего перемычка перекидывается на другую группу контактов.

Виды моторов для стиральной машины

Для такой детали, как пусковой двигатель, для работы которого нужна электрическая сеть или попросту ток, применение можно найти даже в таком оборудовании, как автонасос.

Для этого можно использовать двигатели от различных стиралок, например:

• Донбасс;
• Рига;
• Ока;
• Nuova;
• Ibmei.

Независимо от того каких годов производства, движок может прослужить еще немало времени при правильной установке. Существует много способов, как можно понизить, или увеличить скорость вращения или понять, почему не работает реле, однако чтобы включить устройство в комплектацию нового оборудования, нужно не только осмотреть рекомендации, но и тщательно отслеживать каждый этап работы.

Подходящие двигатели:

• ДАОЦ У4 со щетками, ДАОА;
• РТК 1ухл4, ухл4, 1у4;
• HXGP1l, 3у4, 3ухл4, 9ухл4.

Особенно часто проводится использование коллекторного движка, так как на его статоре расположен постоянный магнит, способный попеременно подключаться к току с постоянным напряжением. Это своего рода реверс, который позволяет потреблять энергию в небольшом количестве и экономить бюджет. Не менее востребованы двигатели электронного типа, которые обладают электронным блоком управления на корпусе.

Современные двигатели обладают специальным регулятором оборотов, что требуется для контролирования скорости вращения.

Зачем нужна такая деталь? Если движок будет подключаться к бетономешалке или же к вибростанку, потребуется понизить скорость вращения и соответственно направить его на снижение активности функционирования. Излишняя вибрация позволяет провести нужный процесс более качественно.

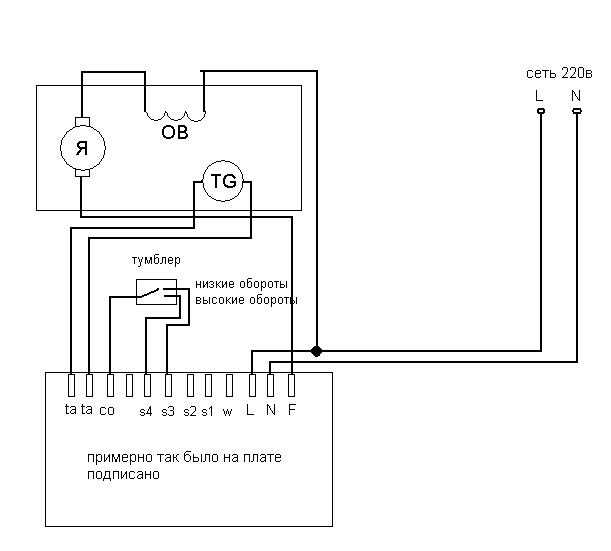

Для подключения регулятора двигателя из машинки, в которой он был установлен нужно сделать следующее. Он извлекается из полости старой стиралки вместе с радиатором, который является полупроводниковым прибором, за счет которого и осуществляется управление включением и выключением. Далее он впаивается в микросхему реле, заменяя маломощную деталь. Если нет навыков работы с такими процессами, то лучше доверить его настоящему профессионалу, например, компьютерщику. Особенно, если цветная лента тянет и греется.

Как запустить двигатель от стиральной машины

О том, как дать жизнь новому двигателю и сколько потребуется времени, чтобы запустить двухскоростной агрегат уже известно, однако, как осуществить запуск и управление, если есть некоторые неполадки? Вполне возможно и такое, что движок попросту не запустится, даже при том условии, что удалось соединить все правильно. В этом случае нужно проверять нагревание движка, после того как он начнет работать. Достаточно пары минут и если за это время тепло не распространяется на все детали, то требуется определить место скопления нагрева. Это может быть область статора, узла или подшипника.

Основная причина того, что деталь быстро нагревается это:

• Наличие износа или засорения подшипника;
• Сильное увеличение емкости конденсатора, что может иметь только асинхронный двигатель.

После этого проверка проводится каждые 5 минут и достаточно трех раз. Если виной всему подшипник, то нужно разобрать, смазать или заменить, так как бывают моменты, когда он не подлежит восстановлению. Категорически запрещается допускать перегрев двигательной системы, так как это может стать причиной поломки всего нового оборудования и потребовать расходов.

Как подключить мотор от стиральной машины (видео)

Самое важное – это не запустить двигатель, а правильно его подключить и сделать это так, чтобы новое устройство прослужило длительное время без поломок. Если нет навыков работы с такими деталями и тем более с электрооборудованием, то не желательно вовсе проникать в их глубины и стараться смастерить новые изделия.

_I _Р0 I красный

Приводной ремень должен иметь длину примерно 600 мм, в противном случае применение режущего инструмента диаметром 200 мм и более окажется невозможным. Некоторые стиральные машины оснащаются именно такими ремнями. В сочетании с режущим инструментом небольшого диаметра, разумеется, можно использовать и ремни меньшей длины.

Штатная схема включения электромотора пилы приведена на рис. 4. Пусковое реле типа РТК-С закрепляют вблизи мотора так, чтобы стрелка на его корпусе была ориентирована вертикально вверх — в противном случае реле не будет правильно срабатывать. Практика показывает, что целесообразнее использовать конденсаторную систему пуска (рис. 5), поскольку отмечено, что при наличии рабочего конденсатора крутящий момент двигателя заметно больше.

Конденсаторная система пуска не требует использования пускового реле. Автоматическое отключение пускового конденсатора производится с помощью доработанного двухклавишного выключателя. Клавиша «Пуск» (рис. 6) снабжается упругим элементом — кусочком поролона либо губчатой резины размером 5x10x20 мм, обеспечивающим возврат клавиши в исходное состояние. Флажок, закрепленный на этой клавише, обеспечивает автоматическое срабатывание второй секции выключателя S2, производящей подачу питания на электродвигатель.

Запуск электродвигателя производится 130

нажатием на клавишу «Пуск» на время, в течение которого электродвигатель выйдет на рабочие обороты. После снятия нажима клавиша «Пуск» упругим элементом возвращается в исходное состояние, размыкая контакты S1, отключающие пусковой конденсатор, в то время как клавиша «Стоп» остается во включенном состоянии, замыкая контакты S2. Остановка электродвигателя производится нажатием на клавишу «Стоп». При использовании конденсаторной системы пуска необходима установка предохранителя на ток порядка 6А.

Для регулировки натяжения ремня гайки стяжных шпилек отпускают и подстолье

Рис. 6. Клавишный выключатель: 1 — флажок; 2 — клавиши; 3 — упругий элемент; 4 — винты крепления

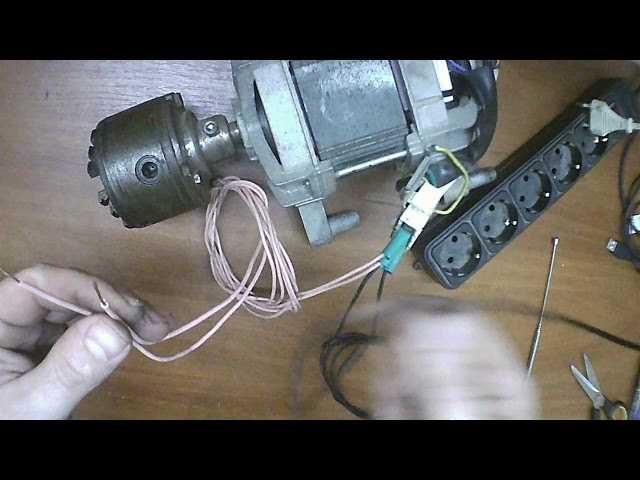

Пробная схема для запуска двигателя от стиральной машины. После того, как разобрались с выводами обмоток, можно собрать пробную схему для запуска двигателя.

Например, в стиральной машинке «Кама – 8М» вся автоматика состоит из реле времени и токового реле.

Устройство и принцип работы токового реле: Реле состоит из [1] – подвижного сердечника; [2] – токовой обмотки; [3] – подвижного нормально разомкнутого контакта; [4] – витки из нихрома; [5] – биметаллическая пластинка; [6] – нормально замкнутый контакт;

Наглядный пример подключения двигателя от стиральной машины через реле.

Можно подключить пусковую обмотку через фазосдвигающий конденсатор. Например для двигателя: 220В, 500 об/мин, ток I = 1,37А требуется конденсатор 6мкФ.

Трехфазный двигатель, работающий от однофазного источника питания

Трехфазный асинхронный двигатель переменного тока широко используется в промышленном и сельскохозяйственном производстве благодаря своей простой конструкции, низкой стоимости, простоте обслуживания и эксплуатации. 3-фазный двигатель переменного тока использует 3-фазный источник питания (3 фазы 220 В, 380 В, 400 В, 415 В, 480 В и т. д.), но в некоторых реальных приложениях у нас есть только однофазные источники питания (1 фаза 110 В, 220 В, 230 В, 240 В и т. д.). .), особенно в бытовой технике. В случае запуска трехфазных машин от однофазных источников питания, есть 3 способа сделать это:

1. Перемотка двигателя
2. Купить частотно-регулируемый привод (ГГц)
3. Купить преобразователь частоты/фазы

I: Перемотка двигателя
Необходимо выполнить некоторые работы по преобразованию работы трехфазного двигателя на однофазное питание. Здесь показано, как преобразовать 3-фазный двигатель 380 В для работы от однофазного источника питания 220 В.

Принцип перемотки
Трехфазный асинхронный двигатель использует три взаимно разделенных угла 120° сбалансированного тока через обмотку статора для создания изменяющегося во времени вращающегося магнитного поля для привода двигателя. Прежде чем говорить об использовании трехфазного асинхронного двигателя, перестраиваемого для работы от однофазного источника питания, следует пояснить вопрос создания вращающегося магнитного поля однофазного асинхронного двигателя, так как запуск однофазного двигателя возможен только после установления вращающегося магнитного поля. . Причина, по которой он не имеет начального пускового момента, заключается в том, что однофазная обмотка в магнитном поле не вращается, а пульсирует. Другими словами, он закреплен относительно статора. В этом случае пульсирующее магнитное поле статора взаимодействует с током в проводнике ротора и не может создавать крутящий момент, поскольку вращающееся магнитное поле отсутствует, поэтому двигатель не может быть запущен. Однако положение двух обмоток внутри двигателя имеет разный пространственный угол. Если он пытается создать другой фазный ток, двухфазный ток имеет определенную разницу фаз во времени для создания вращающегося магнитного поля. Так статор однофазного двигателя должен иметь не только рабочую обмотку, но и обязательно иметь пусковую обмотку. В соответствии с этим принципом мы можем использовать трехфазную обмотку трехфазного асинхронного двигателя и сместить одну из катушек обмотки с помощью конденсатора или индуктивности, чтобы две фазы могли проходить через другой ток для создания вращающегося магнитного поля для управлять двигателем. Когда трехфазный асинхронный двигатель использует однофазное питание, мощность составляет всего 2/3 от первоначальной.

Метод перемотки
Чтобы использовать 3-фазный двигатель с 1-фазным источником питания, мы можем соединить любые 2-фазные катушки обмотки последовательно, а затем подключить к другой фазе. В это время магнитный поток в двух обмотках имеет разность фаз, но рабочая обмотка и пусковая обмотка подключены к одному и тому же источнику питания, поэтому ток одинаков. Поэтому подключите конденсатор, катушку индуктивности или резистор к пусковой обмотке последовательно, чтобы ток имел разность фаз. Для увеличения пускового момента на соединении можно использовать автотрансформатор для повышения напряжения однофазной сети с 220 В до 380 В, как показано на рисунке 1. 9.0015

Общие малые двигатели имеют соединение Y. Для трехфазного асинхронного двигателя Y-типа клемма обмотки конденсатора C подключается к пусковой клемме автотрансформатора. Если вы хотите изменить направление вращения вала, подключите его, как показано на рисунке 2.

Если вы не хотите увеличивать напряжение, источник питания 220 В также может использовать это. Поскольку исходная трехфазная обмотка напряжения питания 380 В теперь используется для питания 220 В, напряжение слишком низкое, поэтому крутящий момент слишком низкий.

Рис. 3 крутящий момент проводки слишком мал. Если вы хотите увеличить крутящий момент, вы можете подключить фазовый конденсатор к двухфазной обмотке вместе в катушке и использовать ее в качестве пусковой обмотки. Одиночная катушка, подключенная напрямую к источнику питания 220 В, см. рис. 4.

На рис. 3 и 4, если вам нужно изменить направление вращения вала, вы можете просто изменить сквозное направление пусковой обмотки или рабочей обмотки. .

Магнитный момент после последовательного соединения двух обмоток (одна из которых обратная) складывается из двух углов магнитного момента 60° (рис. 5). Магнитный момент намного выше, чем у магнитного момента 120° (показан на рис. 6), поэтому пусковой момент проводки на рис. 5 больше, чем у проводки на рис. 6.

Величина входного резистора R (рисунок 7) на обмотке пускателя должна быть замкнута на сопротивление фазы обмотки статора и должна выдерживать пусковой ток, равный 0,1-0,12-кратному пусковому моменту.

Выбор фазовращающего конденсатора
Рабочий конденсатор c=1950×Ie/Ue×cosφ (микрозакон), Ie, ue, cosφ – исходный номинальный ток двигателя, номинальное напряжение и мощность.
Общий рабочий конденсатор, используемый в однофазном питании трехфазного асинхронного двигателя (220 В): каждые 100 Вт используют от 4 до 6 микроконденсаторов. Пусковой конденсатор можно выбрать в зависимости от пусковой нагрузки, обычно в 1-4 раза превышающей рабочий конденсатор. Когда двигатель достигает 75%~80% номинальной скорости, пусковой конденсатор должен быть отключен, иначе двигатель сгорит.

Емкость конденсатора должна быть правильно подобрана, чтобы токи 11, 12 двух фазных обмоток были равны и равны номинальному току Ie, значит 11=12=Ie. Если требуется высокий пусковой момент, можно добавить пусковой конденсатор и подключить его к рабочему конденсатору. Когда пуск нормальный, отсоедините пусковой конденсатор.

Работа трехфазного двигателя от однофазного источника питания дает много преимуществ, перемотка упрощается. Однако общая мощность однофазного источника питания слишком мала, он должен выдерживать высокий пусковой ток, поэтому этот метод можно применять только к двигателю мощностью 1 кВт или менее.

II: Купите частотно-регулируемый привод (ГГц)
ЧРП, сокращение от Variable Frequency Drive, это устройство для управления двигателем, работающим на регулируемых скоростях. Однофазный на 3-фазный ЧРП является лучшим вариантом для трехфазного двигателя, работающего от однофазного источника питания (1 фаза 220 В, 230 В, 240 В), он устранит пусковой ток во время запуска двигателя, заставит двигатель работать с нулевой скорости до полной. скорость плавная, плюс, цена абсолютно доступная. Доступны частотно-регулируемые приводы GoHz мощностью от 1/2 л.с. до 7,5 л.с., частотно-регулируемые приводы большей мощности могут быть настроены в соответствии с фактическими двигателями.

Преимущества использования частотно-регулируемого привода (ГГц) для трехфазного двигателя:

1. Плавный пуск может быть достигнут путем настройки параметров частотно-регулируемого привода, время пуска может быть установлено на несколько секунд или даже десятков.
2. Функция бесступенчатой ​​регулировки скорости, обеспечивающая оптимальную работу двигателя.
3. Преобразуйте двигатель с индуктивной нагрузкой в ​​емкостную, что может увеличить коэффициент мощности.
4. VFD имеет функцию самодиагностики, а также защиту от перегрузки, перенапряжения, низкого давления, перегрева и более 10 функций защиты.
5. Можно легко запрограммировать с помощью клавиатуры для достижения автоматического управления.

III: Купите преобразователь частоты/фазы
В таких ситуациях также можно использовать преобразователь частоты или фазочастотный преобразователь, он может преобразовывать одну фазу (110 В, 120 В, 220 В, 230 В, 240 В) в три фазы (0- регулируемое напряжение 520 В) с чистым синусоидальным выходным сигналом, который лучше подходит для работы двигателя, а не для ШИМ-сигнала частотно-регулируемого привода. Они предназначены для лабораторных испытаний, самолетов, военных и других приложений, требующих высококачественных источников питания, это очень дорого.

Статья по теме: Влияние двигателя 60 Гц (50 Гц) на источник питания 50 Гц (60 Гц)

Каковы распространенные неисправности реле?

В процессе эксплуатации реле, по разным причинам, таким как низкое качество продукции, неправильная эксплуатация, плохое обслуживание и т. д., часто возникают различные неисправности. Поиск и устранение неисправностей реле обычно анализируется с двух аспектов: электромагнитные компоненты и контактные компоненты. ( Каковы меры предосторожности при использовании реле?)

Отказ электромагнитного компонента

Неисправности электромагнитных компонентов в основном связаны с катушками и подвижными и статическими железными сердечниками.

Неисправность катушки

Существует множество типов катушек, используемых в реле. Катушки следует отделить и поместить в специальные приспособления. Если они столкнутся и соединятся, они сломаются при разделении. Когда электромагнитная система заклепана, регулировка давления ручного рычага и пресса должна быть умеренной, слишком большое давление приведет к поломке катушки или растрескиванию, деформации каркаса катушки и поломке обмотки. Если давление слишком мало, обмотка ослабнет, и магнитные потери возрастут. Многообмоточные катушки обычно изготавливаются из токопроводящих проводов разного цвета. При сварке обратите внимание на различение, иначе это приведет к ошибке сварки катушки. Для рулонов, у которых есть требования к началу и концу, начало и конец обычно маркируются методом маркировки. Следует соблюдать осторожность при сборке и сварке, иначе уровень реле будет изменен на противоположный.

Общая неисправность катушки:

1. В связи с изменением температуры окружающей среды (превышение установленного техническими условиями значения) повышение температуры катушки превышает допустимое значение и вызывает повреждение изоляции катушки; уровень изоляции сильно снижается из-за влаги; внутреннее отключение или короткое замыкание между витками из-за коррозии.

2. Катушка повреждена из-за того, что напряжение на катушке превышает 110% от номинального напряжения.

3. Во время технического обслуживания изоляция катушки может быть повреждена из-за ушиба инструмента или может оборваться провод.

4. Поскольку напряжение катушки подключено неправильно, например, катушка с номинальным напряжением 110 В подключена к источнику питания с напряжением 220 В, или катушка переменного напряжения подключена к постоянному напряжению того же уровня, и катушка тут же выгорает.

5. Когда напряжение катушки превышает 110 % номинального напряжения, рабочая частота слишком высока, или когда напряжение ниже 85 % номинального напряжения, катушка переменного тока может сгореть, потому что якорь не тянет в.

6. При подключении катушки переменного тока к напряжению якорь катушки переменного тока может не замкнуться из-за выхода из строя передаточного механизма или заедания, что приведет к перегоранию катушки.

Отказ железного сердечника

Если якорь не всасывается после подачи питания на железный сердечник, это может быть вызвано обрывом провода катушки, посторонними предметами между неподвижным железным сердечником и низким напряжением питания.

Якорь шумит после включения питания, что может быть вызвано неровными контактными поверхностями подвижного и неподвижного железных сердечников или загрязнением масла. Катушка может быть удалена, а контактная поверхность может быть отшлифована или отполирована. Если есть масляные пятна, их можно очистить. Разрыв кольца короткого замыкания также может вызвать сильный шум.

После отключения питания якорь не может быть немедленно освобожден, что может быть вызвано застреванием движущегося железного сердечника, слишком маленьким воздушным зазором железного сердечника, плохой производительностью и маслянистой контактной поверхностью железного сердечника. Во время обслуживания воздушный зазор можно отрегулировать до 0,02-0,05 мм или заменить пружину.

Обычный отказ железного сердечника:

1. Края, углы и вал изношены, что приводит к неэффективному вращению якоря или его заклиниванию.

2. В некоторых реле постоянного тока из-за механического износа или повреждения немагнитной прокладки минимальный воздушный зазор после закрытия якоря становится меньше, а остаточный магнетизм слишком велик, что приводит к неисправности, которую якорь не может быть выпущеным.

3. Когда субмагнитное кольцо на железном сердечнике реле переменного тока сломано, или якорь и поверхность полюса железного сердечника заржавели или подверглись проникновению, это вызовет вибрацию якоря и создание шума.

4. В сердечнике реле переменного тока при исчезновении воздушного зазора центральной стойки из-за истирания сердечников с обеих сторон якорь заедает и не может быть освобожден.

Компоненты контактов

Контакты представляют собой электрические контактные части, используемые реле для переключения нагрузки. Контакты некоторых изделий запрессованы заклепками. Основными недостатками являются неплотные контакты, трещины в контактах или чрезмерное отклонение размера и положения. Это повлияет на надежность контактов реле.

Неисправности компонентов контактов обычно включают перегрев, износ и приваривание контактов. Причинами перегрева контактов являются недостаточная емкость, недостаточное контактное давление, окисление или загрязнение поверхности и т. д.; причины износа включают слишком малую контактную емкость, слишком высокую температуру дуги для окисления контактного металла и т. д.; Причинами контактной сварки плавлением являются слишком высокая температура дуги или серьезные скачки контакта.

Распространенные неисправности контактов:

1. Из-за механического зацепления контактов (образующиеся на контактах игольчатые выступы и ямки вгрызаются друг в друга), сварки или холодной сварки возникает явление невозможности их разъединения.

2. Явление, при котором цепь не может быть нормально подключена из-за повышенного контактного сопротивления и нестабильности.

3. Контакт не может быть разомкнут или замкнут цепь из-за чрезмерной нагрузки, малой емкости контакта или изменения характера нагрузки.

4. Из-за слишком высокого напряжения или уменьшения расстояния между контактами контактный зазор снова нарушается.

5. Из-за слишком высокой частоты или слишком большого зазора между контактами возникает неисправность, которая не может точно разорвать цепь.

6. Из-за различных условий окружающей среды, не соответствующих требованиям, возникают ошибки в работе контактов.

7. Из-за отсутствия устройства или средства гашения дуги или из-за неправильного выбора параметров контакты изнашиваются или возникают ненужные помехи.

Что делать с:

Проверить состояние поверхности контакта. В случае окисления контактной поверхности серебряный контакт ремонтировать не требуется. Медный контакт можно подпилить полированным напильником или аккуратно соскрести поверхностный оксидный слой электромонтажным ножом. Если поверхность контакта грязная, ее можно очистить бензином или четыреххлористым углеродом; на поверхности контакта имеются следы пригара, которые можно исправить полированным напильником или ножом, но не используйте для полировки наждачную шкурку или наждачную бумагу, чтобы избежать остаточного песка и вызвать плохой контакт. Если контакты приварены, их следует заменить. Если мощность контактов слишком мала, замените реле на большую мощность. Если контактного давления недостаточно, пружину можно отрегулировать или заменить, чтобы увеличить давление. Если давление по-прежнему недостаточное, контакты следует заменить.

Деформация клепальных деталей электромагнитной системы

После клепки детали погнуты, перекошены, а пирс толстый и черный, что вызовет трудности при сборке или наладке следующего процесса, и даже станет причиной брака. Основная причина этой проблемы заключается в том, что заклепочные детали слишком длинные, слишком короткие или усилие во время клепки неравномерно, отклонение сборки штампа или размер конструкции неправильный, а детали расположены неправильно. Во время клепки оператор должен сначала проверить размер, внешний вид и точность деталей. Если матрица не установлена ​​на место, это повлияет на качество сборки электромагнитной системы или на деформацию железного сердечника и толстые опоры.

Повреждение стеклянного изолятора

Стеклянные изоляторы изготовлены из металлических штифтов и спеченного стекла. При осмотре, сборке, регулировке, транспортировке и очистке штифты легко гнутся, а стеклянные изоляторы отваливаются и трескаются, что вызывает утечку воздуха и снижает изоляцию и сопротивление давлению. Вращение также вызовет смещение контактного язычка, влияя на надежное включение-выключение продукта. Это требует от сборщика осторожного обращения с реле в течение всего производственного процесса, а детали должны быть аккуратно расположены в раздаточной коробке. Во время сборки или регулировки не допускается вытягивать или скручивать направляющие штифты.

Распространенные явления отказа реле

В следующей таблице перечислены некоторые распространенные виды отказа реле и возможные причины отказа реле.

.

Недостаточный феномен	Инвалидный режим	Причина инвалида
Плохая ретранс. вводной штифт
	Недостаточное напряжение в конце катушки	Низкое напряжение питания Слишком длинный шнур.	Падение или сильный удар Нарушение контакта
	Неправильная полярность конца катушки поляризованного реле	Нарушается процесс транспортировки и изменяется состояние Ошибка проводки цепи
	РЕЛЕ НЕ НЕПРАВИЛЬНО	Остатовое напряжение на конце катушки слишком высокое	Конец катушки имеет влияние других элементов хранения энергии . Токотеки или ток прохождения на COIL
