Подключение электродвигателя от стиральной машины + схема (мотора)

Если у вас сохранился двигатель от стиральной машины, то вы можете придумать, как его использовать. Например, вы можете сделать из него точильную машинку. Если зафиксировать на нем специальную насадку в виде круглого точильного камня, то вы сможете затачивать ножи, ножницы, топор и другие инструменты.

Так же вы можете применить электродвигатель от стиральной машинки и в строительстве. Например, при создании фундамента для будущего дома, вы можете сделать из него «вибратор», который пригодиться при усадке бетонного раствора. Так же его можно применить и в других целях. Двигатель может вращать различные насадки и приводить в движение какие-либо механизмы.

Используя свою фантазию и навыки в подобных делах, вы можете придумать самые разнообразные способы применения электродвигателя. И конечно, при воплощении любого варианта использования данного мотора, вам понадобиться его подключить.

Как подключить электродвигатель современной стиральной машины?

Если вам понадобилось подключить электродвигатель современной стиральной машинки к сети переменного напряжения двести двадцать вольт, то следует учитывать особенности данной детали. Их особенности заключаются в следующем:

  • Они не нуждаются в пусковой обмотке.
  • Для запуска не понадобиться пусковой конденсатор.

Для запуска нам понадобится нужным образом соединить провода на двигателе. Два белых провода, которые расположены слева, мы использовать не будем. Они необходимы для измерения оборотов электродвигателя. Следующий по очередности – красный провод. Он идет на обмотку статора. За ним находиться коричневый провод. Он так же направлен на одну из обмоток статора. Серый и зеленый провода подключены к щеткам двигателя.

Для того, чтобы представить вам схему подключения более наглядно, мы подготовили следующую схему:

К одному из выводов обмотки мы подключим один провод 220 вольт.

На следующую подключим одну из щеток. На оставшуюся щетку двигателя стиральной машины подсоединим второй провод 220 вольт. Так, как это показано на схеме ниже:

После этого, вы можете включить двигатель в сеть 220 и проверить его работоспособность. Если вы все сделали правильно, то увидите, как вращается движущаяся часть мотора и услышите шум его работы. Если все прошло нормально, значит двигатель готов к использованию. Кстати, при таком подключении он движется в одну сторону. А что необходимо сделать, чтобы изменить направления вращения? Смотрите схему:

Как вы видите из схематического отображения на рисунке выше, для того, чтобы сменить направление вращения нам понадобилось поменять местами подключения щеток электродвигателя. После переподключения двигателя вновь проверьте его работоспособность, подсоединив его к сети 220 вольт.

Кстати, для того, чтобы облегчить вам работу, мы решили добавить видео инструкцию. В которой описан весь процесс подключения двигателя от стиральной машинки к электричеству.

Способ подключения мотора от современной машинки в этой статье основан именно на том материале, который представлен в данном видео. Поэтому поблагодарим автора этого ролика и посмотрим его очень внимательно:

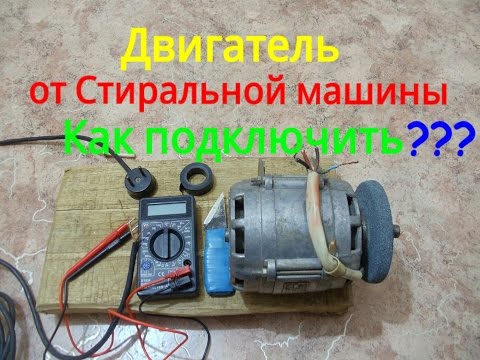

Как подключить мотор старой машинки?

Правильно подключить электродвигатель машинки не так уж и просто. Но если вы знаете, как это делается, то проблем это не доставит.

Вначале нам необходимо отыскать две пары вывода. Для того, чтобы понять, где они, мы можем воспользоваться мультиметром (тестером). Выберем один из выводов обмотки и подсоединим к нему щуп тестера.  Оставшимся щупом мультиметра мы проверим другие выводы, чтобы найти парный.

Таким образом мы отыщем первую пару. Те два вывода, что остались, образуют еще одну пару. Теперь нам нужно понять, где пусковая и рабочая обмотка. Для этого нужно замерить сопротивление. У пусковой сопротивляемость будет больше.

Схема

И так, мы уже нашли рабочую и пусковую обмотку. Теперь мы можем подключить двигатель используя схематичный рисунок, который вы видите рядом. На схеме показано:

  • ПО – пусковая обмотка. Она нужна для того, чтобы создать начальный крутящий момент в какую-либо сторону.
  • ОВ – обмотка возбуждения. Она же называется рабочей обмоткой. Она нужна для создания магнитного поля вращения.
  • SB – включатель (кнопка) для недолговременного включения ПО к электросети в двести двадцать вольт.

Если возникнет необходимость поменять сторону, в которую будет направлено вращение мотора, вам понадобиться сменить выводы ПО местами. При такой перемене направление вращения измениться на противоположное.

Когда будете проводить пробное подключение и запуск движка, не забудьте позаботиться о своей безопасности и сохранности окружающих. Обязательно зафиксируйте электродвигатель. Это предотвратит его сильные вибрации и лишние движения.

Надеемся, что данная запись помогла вам справиться с самостоятельным подключением мотора стиральной машинки. Продолжайте читать наш сайт и удачного дня!



Как подключить однофазный электродвигатель на 220 Вольт- схемы, инструкции

В прошлой статье Я рассказывал как подключить и запустить двигатель на 380 Вольт в однофазной электросети 220 В. Сейчас Я расскажу о том, как подключить однофазный электродвигатель от сломавшейся стиральной машины, пылесоса  и т. д.  Его можно успешно использовать в других целях в домашнем хозяйстве, например для привода точила, полировального станка, газонокосилки и т. п.

Схема подключения коллекторного электродвигателя на 220 Вольт

В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель. Он   успешно запускается и работает в однофазных сетях без лишних пусковых устройств.

Для того, что бы подключить коллекторный электромотор, необходимо соединить между собой перемычкой два конца №2 и №3, один идущий от якоря, а второй от статора. А оставшиеся 2 конца присоединить к электропитанию 220 Вольт.

Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе.

Может быть мотор и 2 скоростным, тогда со статора будет выходить 3 конец с половины его обмотки. При подключении  к нему уменьшится скорость вращения вала, но при этом увеличивается риск нарушения изоляции при запуске мотора.

Для изменения направления вращения необходимо поменять местами концы подключения статора или якоря.

Схемы подключения однофазных асинхронных электродвигателей

Если в однофазных электродвигателях была бы только одна обмотка в статоре, тогда внутри него электромагнитное поле было бы пульсирующим, а не вращающимся. И запуск произошел бы только после раскручивания вала рукой. Поэтому для самостоятельного запуска асинхронных двигателей  добавляется  вспомогательная обмотка или пусковая, в которой фаза при помощи конденсатора или индуктивности оказывается сдвинутой на 90 градусов. Пусковая обмотка и толкает ротор электродвигателя  в момент включения.

Основные схемы включения изображены на рисунке.

Первые две схемы рассчитаны на  подключение пусковой обмотки на время запуска мотора, но не более 3 секунд по продолжительности. Для этого используется реле или пусковая кнопка, которую необходимо нажать и удерживать пока не запустится мотор.

Пусковая обмотка может подключаться через конденсатор, или в очень редких случаях через сопротивление. В последнем случае обмотка должна быть намотана по бифилярной технологии, т.е сопротивление является частью обмотки. Оно увеличивается в ней за счет длины провода, но при этом индуктивность катушки не меняется.

В третьей самой распространенной схеме конденсатор постоянно включен к сети при работе электродвигателя, а не только на время его запуска.

Что бы определить какие провода идут на каждую из обмоток, сначала вызваниваем их по парам, а затем меряем сопротивление каждой по этой инструкции.

У пусковой обмотки сопротивление всегда будет больше (обычно около 30 Ом), чем у рабочей обмотки (чаще всего  в районе 10-13 Ом).

Подбирать конденсатор необходимо по потребляемому току мотором, например для I = 1.4 А потребуется конденсатор емкостью  6 мкФ.

Как подключить электродвигатель стиральной машины

В современных стиральных машинах могут стоять либо коллекторные или трехфазные двигатели. Последние можно запустить только при помощи электронного пуск-регулирующего устройства, которое необходимо будет достать со стиральной машины и переделать схему на ручной запуск. Но для этого надо хорошо разбираться в радиотехнике.

Коллекторный двигатель же двигатель от стиральной машины подключить очень просто. Как правило на колодку подключения выходит 6-7 проводов, не считая на заземление корпуса.

Два провода идут с тахометра, которые не будут использоваться. И по паре проводов выходит со статора и якоря (ротора). Так же иногда может выходить еще один конец с половины обмотки.

Вызваниваем пары обмоток и соединяем перемычкой между собой конец роторной с началом статарной обмотки. На начало роторной подключаем один конец электропитания и другой- на конец статарной.

Если необходимо подключение второй скорости, тогда один конец электропитания подключаем к выходу с половины обмотки. У нее будет меньше сопротивление, чем у целой.

Иногда на колодку подключения еще может выходить дополнительно пара контактов от термозащиты.

В старых стиральных машинах советского образца стояли простые асинхронные электродвигатели с пусковой обмоткой. Для их запуска рекомендую использовать соответствующее реле от стиральной машины, которое устанавливается только вертикально по указателю на корпусе. Подключение производится по этой схеме.

А можно запустить и по другой схеме только с рабочим конденсатором, подключенным к пусковой обмотке.

Проверка работоспособности

Для того, что бы проверить правильность собранной схемы необходимо включить электродвигатель и дать ему поработать сначала  одну минуту, а затем около 15. Если двигатель горячий, то причинами может быть:

  1. Изношенность, загрязненность или зажатость подшипников.
  2. Большая ёмкость конденсатора, отключите его и запустите двигатель рукой, если он перестанет греться- уменьшите емкость конденсаторов.
