Подключение электродвигателя от стиральной машины автомат: Как подключить двигатель от стиральной машины: схема подключения

принцип работы, коннектор двигателя, асинхронность

Подавляющее большинство стиральных машин двигатель несет коллекторный. Проще управлять. Реверс производится путем изменения коммутации обмоток ротора и статора. Включаются в одном направлении – в другом, осуществляя прямой ход и реверс. Касаемо скорости вращения параметр напрямую зависит от мощности, регулируется величиной угла отсечки напряжения. Не пугайтесь новых терминов, рассмотрим подробно, заодно покажем, как подключить двигатель стиральной машины-автомат к сети переменного тока 230 вольт. Так часто делают в ремонтных мастерских, в недобросовестных магазинах можно купить – не ведая – результат подобного эксперимента. Давайте примемся за дело!

Работа коллекторного двигателя

Понимающему принципы работы коллекторного двигателя пуск не покажется сложной задачей. Давайте кратенько пробежимся, чтобы понять суть проблемы. Приведенный рисунок схематично показывает:

Принцип действия коллекторного двигателя

1. Конструкция коллекторного двигателя из обмоток статора (прямоугольник с косыми линиями), коллектором (узкие оранжевые прямоугольники), щетками (вертикальные серые прямоугольники).
2. Схема электрических соединений приводится для постоянного тока. Синей линией показан минус (северный полюс), красной – плюс (южный полюс).
3. Вдоль по горизонтальному ряду даны поперечные разрезы ротора, статора (схематично). Для простоты неподвижная часть двигателя представлена двумя полюсами, хотя реально их больше. Синим помечен северный, красным – южный. Если разобрать электродвигатель, можно своими глазами наблюдать схожую картину. Срез ротора напоминает поперечину магнетрона.

Как это работает. Коллектор двигателя образован секциями, которые схематично видим на рисунке. Барабан медный разбит изолирующими поперечинами на ровные ряды ламелей. Каждая секция снабжена выводами строго на противоположных сторонах окружности. Соответственно, подходят две щетки. По одной на каждую сторону. Одна секция получает питание, в катушке возникает поле. Давайте посмотрим, к чему это приводит.

• В верхней части рисунка видим прямое включение статора и ротора. Поле распределено так, что вал начинает крутиться по часовой стрелке. Заряды одинаковых знаков статора и ротора отталкиваются, разных – притягиваются. Секция пройдет некоторое расстояние по кругу, щетки перебрасываются на следующую, и начинает работать она. Цикл повторяется, пока подведено напряжение питания.
• Включая щетки навстречу статору, распределение зарядов на роторе сменяем противоположным. Смотрите, к чему приводит реверс (нижняя часть рисунка). Вал электродвигателя крутится против часовой стрелки. Как и прежде, заряды одинаковых знаков притягиваются, разных – отталкиваются.

Коллекторный электродвигатель

Для изменения направления движения двигателя стиральной машины используются специальные контакторы (силовые реле). При необходимости ротор включается навстречу статору, образуется реверс. Важно одно: если вал крутится не так, измените направление включения обмоток. А как сделать – расскажем позже.

Коннектор (разъем) двигателя стиральной машины

Коннектор двигателя стиральной машины напоминает пресловутый пластиковый разъем, до боли знакомый компьютерщикам. Легко стыкуется, но отсоединить обратно невозможно. Помогают ремонтники рукам шлицевой отверткой. Каждая половинка содержит чаще 10 контактов, некоторая часть не задействована. Вот для чего могли служить пины (читайте, пригодится при изучении):

1. По два на ротор, статор, итого, четыре клеммы формируют окончания обмоток. С неподвижной части иногда выводится середина. Помогает реализовать разнообразные режимы работы техники. Управление скоростью обычно происходит путем изменения угла отсечки напряжения. Представьте себе: из розетки приходит ровная синусоида с действующим значением 230 вольт. Двигателю много. Часть периода синусоиды отсекается силовым ключом. К примеру, тиристором. Действующее значение напряжения стремительно падает. На Самсунгах стоит корейский движок с иероглифами, русским языком (правда, по-английски) написано (возьмите на карандаш, если понадобится определить мощность электродвигателя), что в режиме отжима потребляется 300 Вт (входной ток 3 А), стирки – 40 Вт (ток 4 А). Как понимать – ток больше, потребление меньше? Нет. Просто угол отсечки разный. В первом случае действующее значение составит 300/3 = 100 В, во втором – 40/4 = 10 В. Управление скоростью понадобится самоделкиным. Либо подавайте напряжение через трансформатор.

   Измерение параметров двигателя

2. Что касается скорости вращения, цифру помогает оценить тахогенератор (скорее тахометр). Становится, по сути, источником импульсов, следующих синхронно с валом, на него приходится минимум два вывода коннектора. Одна маленькая сложность: в тахогенераторе движущиеся части. Минус надежности оборудования. Чаще применяется датчик Холла. Пластина проводящего ток материала, реагирующая на приближение магнитного поля. Сообразно скорости движения вала изменяется частота следования импульсов. Пластина может служить вечно. Механического контакта лишена, отсутствуют подвижные части. Датчик Холла используется далеко не только для контроля скорости движения вала с целью реализации программы стирки. Помогает взвешивать белье. После замачивания ткань намокает, веса определяет скорость раскрутки барабана. Воспользовавшись специальными формулами, аппаратура вычисляет вес белья. Учтите, датчик Холла снабжен тремя выводами. На двух питание, с третьего снимаются импульсы.
3. Большинство электродвигателей содержит защиту против перегрева. Реализуется посредством примитивного термопредохранителя. Происходит перегрев – элемент перегорает. Коннектор припас два вывода. Используются схемой контроля целостности цепи. Отслеживать может центральный процессор, в простейшем случае обмотки электродвигателя просто питаются через защиту. Термопредохранитель часто крепится на корпусе двигателя. Для стиральных машин мотор изготавливается, чтобы по контуру образовывалось нечто, напоминающее магнитопровод (набор стальных пластин). Термопредохранитель располагается либо там, либо под изоляцией обмоток. Безразлично нашим целям, если нет боязни сжечь двигатель. Через защитную цепь лучше включать оборудование. Термопредохранитель стоит последовательно обмоткам.

Схема проста, теперь стараемся понять раскладку разъема. Проще найти контакты щеток. Придётся прозвонить со стороны графитовых стержней. Причем щетки должны быть извлечены. Затем настает черед обмотки статора. Должно быть сопротивление 10 – 30 Ом. Где стоит термопредохранитель, такого быть не может: либо короткое замыкание, либо разрыв. Что касается тахометра, ситуация будет схожая. Принцип действия детали обычно предельно прост.

Найдем метод однозначно понять, где находится статор? Отыщите экземпляр бытовой техники целиком, по толщине проводов многое скажете. Подключение двигателя от стиральной машины ведется толстой жилой. Сенсоры подключают тонкими. Вторым признаком назовем отношение к реле, управляющему направлением движения вала. Проследите трассу следования проводки. По цвету кембрика (оплетки) попробуйте угадать. Если соответствующий тон заходит в статор, это обмотка. Обратите внимание, цвета проводов ответной и прямой частей коннектора не совпадают. Почему? Полагаем, вопрос останется без ответа.

Рекомендуем отыскать термопредохранитель, при наличии. Продолговатый корпус упрятан в кембрик, а боковые контакты торчат наружу. Бывают иные конструкции, при помощи тестера легко найти соответствующие пины коннектора. Решится часть проблем. Помните, что обязательны шесть контактов:

1. По два обмоткам статора, щеток.
2. Две штуки тахометру (датчику Холла три штуки).

Термопредохранитель считается опцией, стоит в большинстве стиральных машин. Разберитесь по возможности точнее с раскладкой, потому что подавать 230 вольт на датчик оборотов не будет лучшей идеей.

Двигатель стиральной машины асинхронный

Асинхронный двигатель

Показали, как запустить двигатель стиральной машины коллекторный, иногда попадается асинхронный (либо синхронный). Управление обычно ведется коммутацией обмоток, принципиально по-иному, нежели показано выше. На отжим, стирку по отдельной ветви. Пусковая катушка для обоих направлений одна.

Держите приблизительный набор контактов для случая присутствия в стиральной машине асинхронного двигателя:

1. Тахометр стоит всегда. Может быть заменен датчиком Холла. Соответственно, два-три вывода коннектора.
2. Опционально на разъем выходят две клеммы термопредохранителя. Либо температурного реле.
3. Общий провод один для всех обмоток. Пусковых, рабочих. Найти можно, следуя путем наименьшего сопротивления. Именно с указанным контактом любой другой даст наименьший номинал. Кроме тех, где привешены конденсаторы. Емкости включаются параллельно пусковым обмоткам для создания сдвига фаз. После раскрутки вала эти ветви отключаются. Если двигатель не конденсаторный.
4. Для отжима два контакта: рабочей, пусковой обмоток. Общий провод тот же, что у стирки.

Получается, контактов может быть больше. При оценке расположения элементов схемы принимайте к сведению: сопротивление пусковых обмоток всегда превышает номиналом рабочее. Значения стирки, прямого хода, реверса в большинстве случаев одинаковые. Подключение электродвигателя стиральной машины ведется на сеть 230 вольт (если иное не оговорено информацией, сообщаемой корпусом), изменение скорости, направления движения осуществляется правильной коммутацией питания (на соответствующие клеммы). Пользоваться асинхронным двигателем проще. Пока не понадобится регулировать частоту оборотов.

Рассмотрели, как двигатель стиральной машинки подключить на 230 вольт, найдете напряжение 400 вольт, просто возьмите любую пару нейтраль-фаза. Обычно действующее значение каждой фазы составляет 230 вольт. Будет выглядеть, как подключение двигателя от стиральной машины автомат в обычную розетку. Если требуется регулировать обороты, хорошо работает способ изменения амплитуды. Изменяют вольтаж. Методика годится совершенно любым двигателям, включая асинхронные, коллекторные. Изменение частоты питающего напряжения обладает меньшим потенциалом.

В отдельных случаях умельцам удается перемотать электродвигатель, получив нужные параметры. Позволяет на должном уровне выполнять ремонтные работы, налаживая бытовую технику.

Как подключить двигатель стиральной машины к сети: полезные советы

В наше время почти в каждой семье имеется стиральная машина. Но в этом мире нет ничего вечного. Стиральные машины тоже приходят в негодность и требуют замены. Но в некоторых семьях есть мужчины-самодельщики. Такую интересную вещь, как стиральная машина, они не отнесут на свалку в день поломки, а разберут её на части и оставят в своём мужском хозяйстве самые интересные детали. А интересного в машине много. Самое главное – это электродвигатель. Вот о нём и стоит поговорить подробней. Как же подключить двигатель стиральной машины к сети – об этом поговорим в этой статье.

Внешний вид стиральной машины
ФОТО: 1stiralnaya.ru

Содержание статьи

Электрическая схема стиральной машины

Хорошо разбираться в электрической схеме стиральной машины каждый рядовой пользователь совсем не обязан. Это необходимо тем, кто занимается ремонтом этого представителя сложной бытовой техники. Но общее представление об её устройстве не помешает никому.

Основные узлы стиральной машины
ФОТО: 1stiralnaya.ru

Любая стиральная машина состоит из механической и электрической части. К механике относится корпус, дверца, барабан, все подшипники и шестерёнки. Для амортизации машины от тряски при отжиме установлены пружины. Подача воды в машину и слив из неё происходят по шлангам, которые закреплены в патрубках с уплотнениями. В системе слива на выходе установлен сливной насос. Для загрузки стиральных средств в машину встраивается трёхсекционный лоток.

К электрической части относятся электродвигатель, электрическая схема его включения, двигатель сливного насоса, комплекс устройств, формирующих алгоритм и безопасность процесса стирки.

Электрическая схема стиральной машины, в первую очередь, предназначена для включения мотора.

Электромотор и барабан – это детали, легко переходящие в другую жизнь. Особенно, мотор. Существуют модели, оснащённые двумя электродвигателями: один – основной для стирки, со скоростью вращения около 2000 оборотов в минуту, а второй – скоростной для центрифуги отжима, со скоростью вращения около 3000 оборотов в минуту.

Система управления реализует выбранную хозяйкой программу стирки. В старых машинах они базируются на реле времени, в современных машинах это электронные системы. На каждую операцию программы выделяют определённое время, формируют команду на включение двигателя в ту или другую сторону. В некоторых моделях имеется третий электромотор, который приводит в действие кулачковое программное устройство.

Схема управления контролирует температуру обмоток двигателя с целю защиты его от перегрузки. Датчики уровня и давления дают информацию для управления подачей воды.  Нагрев жидкости для стирки тоже происходит в самой машине. Регулятор температуры (термостат), работающий в комплекте с датчиком температуры, включает и выключает электрические нагреватели. Если двигатель в машине с переменной скоростью, то в системе управления предусмотрен датчик скорости (тахогенератор).

Хозяин задаёт машине свои желания с панели управления, расположенной в верхней лицевой части корпуса машины.

Для безопасности пользователя во всех машинах предусмотрена система блокировок. Она не позволяет включить мотор при открытой загрузочной дверце и открыть дверцу при наличии в машине воды. Обратный клапан на подающей воду трубе защищает от затопления.

Стиральная машина подключается к электросети трёхполюсной вилкой с заземлением.

Что необходимо учесть при подключении двигателей от стиральной машины разного типа

Стиральная машина подключается к электрической сети в соответствии с «ПУЭ 7. Правила устройства электроустановок».

Схема подключения стиральной машины к электрической сети
ФОТО: 1stiralnaya.ru

Даже поверхностное знакомство с устройством машины и её электрической схемой обеспечивают более сознательную её эксплуатацию и возможность минимизировать количество аварийных ситуаций. Принципиальная электрическая схема является графическим изображением основных электрических компонентов машины и связей между ними.

Электродвигатели в стиральных машинах используется трёх типов.

Асинхронный

В большинстве стиральных машин выпусков прежних лет применяются трёхфазные асинхронные двигатели, каждый из которых состоит из неподвижного статора и вращающегося ротора. Переменный ток инициирует в секциях обмотки статора вращающееся магнитное поле, которое индуцирует ток в роторе. Этот вторичный наведённый ток взаимодействует с магнитным полем статора, и на ротор начинает действовать вращающая его сила, благодаря которой он начинает вращаться и передавать своё вращение связанным с ним устройствам.

Двигатели этого типа просты по конструкции, неприхотливы в обслуживании, надёжны в эксплуатации. Основными недостатками являются большие пусковые токи и сложности в регулировании скорости вращения.

Реверсивная схема подключения асинхронного двигателя с пусковой обмоткой
ФОТО: elektt. blogspot.com

Коллекторный

У коллекторных двигателей обмотки расположены и на статоре, и на роторе. Ток к ротору подводится через устройство, под названием «коллектор», которое состоит из ламелей, закреплённых на валу ротора, и двух неподвижных относительно статора «щёток».

Схема подключения коллекторного двигателя
ФОТО: elektt.blogspot.com

Коллекторный двигатель работает и от переменного, и от постоянного тока. Здесь легко регулировать обороты изменением величины питающего напряжения. В качестве промышленного устройства можно использовать подходящий по мощности диммер от системы освещения.

Инверторный

Инверторный двигатель в стиральной машине является наиболее современным решением. Принцип работы в том, что во встроенном инверторе переменный ток электрической сети преобразуется в постоянный, а потом снова в переменный ток нужной частоты, которая и определяет скорость вращения вала. Он, в отличие от коллекторного, не имеет щёток и издаёт меньше шума. Нет щёток – нет изнашивающихся деталей, поэтому регулярно заменять ничего не надо. Но за инвертор нужно платить, такая машина стоит дороже.

Отличия электродвигателей

Различия электродвигателей по типам даны в их описаниях. Асинхронный двигатель самый простой по конструкции. У коллекторного имеется возможность легко регулировать скорость вращения. А инверторный двигатель напрямую без ремней и шестерёнок соединяется с валом барабана. Если коротко, то более современные моторы меньше шумят, подвергаются регулированию оборотов, но стоят дороже.

Подключение двигателя современной стиральной машины автомат к сети 220 В

Схема подключения двигателя стиральной машины

У новых стиральных машин «автомат» главный двигатель коллекторного типа. Это значит, что у него имеется двухкатушечная обмотка на статоре и обмотка возбуждения на роторе. Ротор и статор включены последовательно. Ток в обмотку возбуждения поступает через щётки. Электрическая схема подключения двигателя к сети та же самая, что и на №5.

Регулятор оборотов

Регулятор оборотов можно применить любой стандартный мощностью 2,5–3,0 кВт. Также можно использовать осветительный диммер, но в нём предварительно необходимо заменить симистор на BT138X-600 или BTA20-600BW или другую модель с десятикратным превышением тока потребления двигателя.

Чтобы избежать падения оборотов под нагрузкой, применяются специальные устройства на интегральной микросхеме TDA1085, управляющие током и напряжением на двигателе.

Регулятор оборотов двигателя
ФОТО: electrik.info

Если обороты двигателя надо понижать существенно, то с нагрузкой его следует соединять через ремённую передачу или редуктор.

Как подключить двигатель от стиральной машины

При подключении двигателя, извлечённого из стиральной машины, необходимо удалить лишние провода. При работе следует руководствоваться рисунками 7 и 8, внимательно контролируя цвет проводов.

Провода на выходной клеммной колодке двигателя, необходимые для подключения
ФОТО: sdelaysam-svoimirukami.ruПодключение двигателя к сети с учётом цвета проводов
ФОТО: sdelaysam-svoimirukami. ru

Подключение двигателя старой стиральной машины

У старых стиральных машин двигатели асинхронного типа с двумя обмотками – пусковой и рабочей. У пусковой обмотки выше омическое сопротивление. Если найдены выходные провода от обеих обмоток, и обе обмотки целые, то двигатель можно подключать

Схема подключения мотора от стиральной машины

Имеется два варианта подключения двигателя – с конденсатором, рассчитанным на напряжение 450-600 В, ёмкостью от 4 до 8 мкФ и с кнопкой кратковременного включения.

Схема подключения двигателя старой машины
ФОТО: zen.yandex.ruСхема подключения двигателя старой машины с кратковременным контактом
ФОТО: zen.yandex.ru

Как подключить двигатель

Для подключения двигателя, первым делом необходимо определить пары проводов от обеих обмоток. После этого принять решение о схеме подключения – с конденсатором или с кнопкой. Собрать схему и выполнить пробное включение. Если двигатель крутится не в ту сторону, которая нужна владельцу, то следует поменять местами точки подключения пусковой обмотки.

Дополнительные рекомендации для работы

При работе с электричеством следует неукоснительно соблюдать правила электробезопасности, внимательно следить за оголёнными концами проводов, чтобы не допустить случайного короткого замыкания. И не прикасаться к оголённым проводам.

Что делать, если мотор не запускается

Если мотор, извлечённый из машины, не запускается, то причины могут быть как механического, так и электрического характера.

Если включённый мотор не крутится, но греется, его надо быстро выключить и попытаться провернуть рукой. Если раздаётся скрежет, то следует проверить подшипники, они могли разлететься. Тогда их вместе с сальниками следует заменить.

Ещё нужно проверить, не попал ли какой-нибудь мусор в промежуток между ротором и статором.

Если механических причин не обнаружено, то следует прозвонить электрические цепи – нет ли где обрыва. В коллекторных двигателях следует проверить износ щёток и плотность их прижима к поверхности коллектора. Щётки при длительной эксплуатации изнашиваются, их надо вовремя менять.

Заключение

Мотор от стиральной машины в своей второй жизни может поработать и приводом точила, и токарного станка, и вентилятора. При определённых знаниях и умении его можно превратить в электрогенератор. Надо только захотеть и постараться.

Предыдущая

Бытовая техникаРемонт микроволновых печей своими руками: как быстро починить поломку и сэкономить

Следующая

Бытовая техникаБытовой счётчик газа: описание моделей, какие лучше приобрести

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

как подключить к розетке 220 вольт мотор от машины-автомата? Схема запуска и распиновка электродвигателя

Отработав свой положенный срок, стиральные автоматические машины выходят из строя и подлежат замене, но не стоит спешить выносить старую технику на помойку. У многих стиральных машин в хорошем состоянии остается электродвигатель, который при желании и хотя бы минимальных навыках работы с электротехникой можно использовать не только для различных хозяйственных нужд, но и для выполнения небольших производственных работ. Электродвигатель от стиральной машины имеет возможность подключения к электросети с напряжением 220 Вт, а его скорость развивается до очень внушительных показателей – 10-11 000 оборотов в 1 минуту.

Электродвигатель можно подключить для какого-либо оборудования, например, сделать приспособление для заточки ножей, миксер для перемешивания бетонного раствора, соорудить небольшой домашний токарный или точильный станок, шлифовальное приспособление, сделать мощный вентилятор или тепловую пушку для обогрева гаража или дачи, создать измельчитель для материалов различных фракций и так далее.

Народные умельцы мастерят из старого мотора даже электрогенератор. Главное – это ваше желание и умение.

Конструкции и варианты применения могут быть любыми, но привести их в движение поможет бывший в употреблении электродвигатель от стиральной машины, что в значительной мере облегчит ваш ручной труд и станет хорошим хозяйственным подспорьем.

Описание разных типов электродвигателей

Современная стиральная машина-автомат, как правило, имеет трехфазный электродвигатель, но старые советские аналоги могли иметь и двухскоростной режим работы, хотя встречаются теперь они очень редко.

Любой электрический двигатель – это аппарат, работающий с помощью электроэнергии, и предназначается он для приведения в движение различных конструкционных элементов.

Разбирая стиральную машину, вы можете увидеть в ней электродвигатель с тахогенератором, который регулирует число оборотов, совершаемых вращающимся валом, а в зависимости от типа, электромотор может быть щеточный или сконструирован без применения щеток. Разные производители автоматических стиральных машин используют для различных моделей определенные типы электродвигателей, которые подразделяются на 3 варианта.

Асинхронный

Чаще всего асинхронные электромоторы бывают трехфазными, но среди них у старых моделей стиральных машин иногда попадаются и двухфазные варианты.

Асинхронные электродвигатели применяются в 90% бытовой техники, так как их конструкция надежная и недорогая по себестоимости. Основной принцип действия такого электрического двигателя состоит в совместном действии магнитного поля статора и потоков, которые генерируются этим полем в роторе. Вращение электродвигателя возникает при разности частот, возникающих в процессе вращения магнитных полей.

Асинхронные электродвигатели надежны и долговечны, их обслуживание заключается в регулярной смазке внутреннего подшипникового механизма. Однако такой электромотор имеет большой вес и громоздкие габариты, что не всегда является удобным во время его применения.

Коэффициент полезного действия у асинхронных электродвигателей не самый большой, поэтому их применяют для бытовых моделей стиральных машин средней мощности.

Коллекторный

Этот тип электродвигателей стал современной модификацией, которая пришла на замену большим асинхронным моделям с невысоким КПД. В отличие от них, коллекторный электромотор имеет возможность работать как от постоянного, так и от переменного напряжения электротока. Электрический двигатель состоит из неподвижного статора и подвижного ротора. Статор генерирует энергию, а ротор передает ее на вращаемый вал, который является его составной частью. У вала имеется коллектор, благодаря которому на обмотку ротора поступает электроэнергия.

Такой электрический двигатель способен выполнять вращение в любую нужную сторону, то есть вправо или влево, стоит лишь изменить у него полярность при подключении щеток на обмотке статора. Для коллекторного типа электромотора характерна не только высокая скорость его вращений, но и возможность плавного изменения скоростного режима, что регулируется путем изменения напряжения. Коллекторный электромотор имеет компактные габариты, кроме того, для него характерен большой пусковой момент.

Этому электродвигателю требуется частая замена щеток и чистка коллектора, что производится в результате регулярных профилактических осмотров агрегата подобного типа. Щеточный узел считается самым слабым местом у таких электродвигателей. И хотя период работоспособности щеток составляет от 8 до 10 лет, все это время в процессе работы щетки стачиваются, из-за чего на всех остальных деталях электрического двигателя оседает мелкодисперсная угольная пыль.

Инверторный

На сегодняшний день самым современным типом электродвигателя, с компактными размерами и высоким уровнем коэффициента полезного действия при высокой мощности, является инверторный тип. В его составе, как и у других электромоторов, есть статор и ротор, но число соединений между ними минимально. Так как внутри электродвигателя нет элементов, которые быстро изнашиваются в процессе работы, это позволяет агрегату работать без перебоев довольно длительное время, не создавая при этом шума и вибраций. Инверторные электродвигатели стоят в стиральных машинах дорогостоящих моделей, так как себестоимость такого электрического мотора значительно выше его аналогов.

Анализируя свойства всех 3-х типов электродвигателей, можно сделать выводы, что асинхронный вариант – наиболее прост по своей конструкции, но у него невысокий уровень КПД.

Коллекторный тип электромотора хорош тем, что дает возможность регулировки оборотов вращения.

А электрический двигатель инверторного типа способен работать без использования в своем конструктиве щеток и иных деталей, которые используются в других типах электромоторов.

Схема подключения

Подключение к сети электропитания у стиральных машин нового поколения производится при помощи специальной колодки с клеммами. Если двигатель у вас коллекторный, то в этой колодке будут расположены:

• 2 соединения от щеток;
• 2 (а иногда и 3) электроконтакта, идущих с обмотки статора;
• 2 провода, подключаемых к тахометрическому датчику.

Внутри двигателя соединения расположены в раздаточном блоке.

Перед тем как подключить электромотор от старой стиральной машины, необходимо не только определить его тип, но и найти все имеющиеся электропровода в раздаточном блоке. Вы должны обнаружить там 2 белых провода, которые отходят от тахогенератора, затем найти провода красного и коричневого цвета, которые идут к статору и ротору, а также найти зеленый и серый провода – они крепятся к графитовым щеткам. При выполнении работ обратите внимание на то, что электромотору не потребуется запуск через конденсатор, а также подключение не потребует и пусковой обмотки.

Далее, нужно отодвинуть провода, которые крепятся к тахогенератору, так как для подключения электромотора они не требуются. Цвет оплетки проводов у стиральных машин различных производителей может отличаться, и чтобы их определить правильно, нужно ориентироваться по их сопротивлению. Те провода, которые крепятся к таходатчику, покажут сопротивление 50-70 Ом. Оставшиеся провода, которые будут участвовать в подключении электромотора, надо прозвонить мультиметром – это поможет найти им свою пару.

Перед тем как выполнить включение электрического мотора, потребуется закрепить его на устойчивой поверхности. Следует помнить, что как только вы попробуете соединить электромотор с электросетью в 220 Вт, его вал тут же начнет свое скоростное вращение. По этой причине при выполнении пуско-наладочных работ требуется внимательность и осторожность, чтобы не травмировать руки.

У старой советской стиральной машины, как и у большинства современных моделей, электрический двигатель имеет четыре провода, то есть это 4 вывода, идущие от мотора. Но вы можете встретиться и с электродвигателями, у которых будет 5, 6 или даже 7 выводов, хотя для включения электромотора нужно найти только провода, напрямую подсоединяющиеся к статору и ротору.

Лишние провода могут быть контактами платы управления, с помощью которой выполняется регулировка работы стиральной машины и выбор программ стрики.

Выполнение подключения вы можете увидеть на изображенной электросхеме. Пользуясь электросхемой, нужно открепить обмотку статора и щетки ротора, для чего требуется обнаружить у электромотора соответствующие контакты и сделать между ними перемычку, называемую «распиновка», которую в дальнейшем вам следует заизолировать.

На электросхеме перемычка показана розовыми стрелками. Остальные 2 контакта, которые остались от еще одной щетки и обмотки ротора, подключают к электросети. Далее, устройство нужно снабдить рычагом включения-выключения, а для того чтобы регулировать направление стороны вращения вала у электромотора, нужно перекинуть такую перемычку на другие 2 контакта.

Старой техники

Стиральные машины старого образца чаще всего имеют асинхронный тип электродвигателя, у которого имеются 2 обмотки – рабочая и пусковая. Отличие между ними состоит в том, что у пусковой обмотки данные показателей сопротивления при измерениях будут выше, чем у рабочей. Если при разборе электродвигателя вы увидите контакты от обеих этих обмоток, и они будут в хорошем состоянии, значит, подключить такой электрический двигатель будет несложно. Сделать это можно с применением конденсатора, который рассчитан на величину напряжения, равную от 450 до 600 В. Емкость конденсатора должна быть не менее 8 мкФ.

При подключении электрического мотора находят пары контактов от рабочей и пусковой обмоток, а затем их подключают к конденсатору. Если при пробном включении электродвигатель будет вращаться не в ту сторону, которая вам нужна, нужно поменять местами контакты подключения у пусковой обмотки.

Современной машины-автомата

Большинство стиральных автоматических машин оснащены электрическими двигателями асинхронного типа, поэтому в качестве примера рассмотрим его подключение.

Трехфазные электрические моторы асинхронного типа – наиболее часто встречающиеся агрегаты, которые могут работать даже при напряжении в электросети до 380 В. Но чтобы подключить их к однофазной электросети 220 В, потребуется подсоединить конденсатор – он будет не только держать перепады напряжения в сети, но и снижать мощность электродвигателя, что обеспечит вам безопасность при его использовании.

Для подключения понадобится электропровод со штепсельной вилкой на конце, к нему подсоединяют конденсатор. Затем делают распиновку – для этого с другой стороны конденсатора крепится провод-перемычка. Далее нужно прибором мультиметром прозвонить обмотку электродвигателя для обнаружения контактов с минимальным сопротивлением. Затем вставляются провода, которые будут подключаться к сети электропитания, а к ним подключается конденсатор.

После включения электромотора, если пусковой конденсатор закреплен правильно, вы увидите вращение вала.

Если требуется сохранить работоспособность электродвигателя, но при этом регулировать число его оборотов, то к двигателю подсоединяют тахогенератор – этот датчик есть у каждой модели стиральных машин. «Датчик Холла» – так его еще называют, не только контролирует число оборотов вала электродвигателя с помощью специальной микросхемы. С его помощью в стиральной машине происходит оценка веса белья. Когда белье напитывается водой, определение веса позволяет датчику выбрать нужную скорость, которая требуется для раскручивания барабана.

При установке на электродвигатель тахогенератор имеет 3 вывода – 2 вывода необходимы для подключения электропитания, а еще 1 вывод снимает показания импульсов.

Важно не перепутать эти контакты во время установки, чтобы получить от работы датчика нужный вам эффект.

Полезные рекомендации

Иногда электромотор из старой автоматической стиральной машины не представляется возможным запустить, и причины этого бывают как механического характера, так и связанные с электрикой.

Причины сложностей запуска электромотора могут проявлять себя следующим образом.

• При включении электродвигатель нагревается, но вращения вала не происходит. Если попытаться вращать вал рукой, то можно услышать при этом скрежет металлических деталей. Этот звук говорит о том, что у электромотора поврежден подшипниковый механизм и его требуется извлечь и заменить.
• Иногда вращение вала электрического двигателя может быть затруднено, если в просвете между статором и ротором скопились какие-либо посторонние предметы, которые нужно удалить и вновь попытаться произвести запуск.
• Прозвон с помощью мультиметра всей электрической цепи поможет выявить наличие обрыва. У электродвигателей коллекторного типа проблема запуска может заключаться в изношенности щеток, в результате чего они не могут плотно примыкать к коллектору и энергия не генерируется.

Иногда при запуске электродвигателя от современных моделей стиральных машин пытаются определить пусковую обмотку, но у новых поколений электродвигателей ее нет, и запуск такого мотора производят без применения конденсатора.

О простом способе подключения мотора стиральной машины без приборов вы можете узнать ниже.

Схема подключения мотора от стиральной машины

Хорошие моторы стоят в стиральных машинах, даже когда последняя выходит из строя и выбрасывается — двигатели оставляют и позже используют в хозяйстве (например для мини-станка). Здесь будет рассмотрен типичный двигатель от стиральной машины автомат (нового и старого типа) и схема его отдельного подключения к 220 В. Но вначале позвольте выложить немного скучной теории, которую можно и пропустить перейдя ко второй, практической, части статьи.

Теория работы электромотора на 220 В

Асинхронные двигатели для однофазной сети, представляют собой в основном двигатели с двухфазными обмотками и с вспомогательной фазой, берущейся от конденсатора. Такие моторы используются в бытовой технике. Подобный двигатель используется, в частности, в приводе стиральной машины. В дополнение к моторам с двухфазной обмоткой моторы с трехфазной обмоткой иногда используются в некоторых других бытовых приборах.

Двигатель во время прямого запуска может получить из сети ток, значительно превышающий его номинальное значение. Этот ток называется пусковым током двигателя, и его значение изменяется в районе Ir = 5-7In.

Одним из способов уменьшения пускового тока является использование переключателя звезда-треугольник. Двигатель, предназначенный для работы статора в треугольном включении при заданном сетевом напряжении, включается в систему звезда в момент запуска:

Ввиду пониженного напряжения поступающего на фазу обмотки статора и изменения соединений от треугольника к звезде ток, взятый из сети, будет уменьшаться в три раза по сравнению с пусковым током в треугольной схеме. Однако при подключении в звезду двигатель имеет в три раза меньше пускового момента, что делает невозможным использование этого метода во время тяжелого пуска (с большой нагрузкой).

Конденсатор для электромотора

Для небольших двигателей (<1 кВт), значение пускового конденсатора может быть определено из соотношения:

С [мкФ] = (1800 х Pn) / U2

где Pn [Вт] — номинальная мощность двигателя, U [В] — напряжение питания.

Эта формула также подходит для расчета значения пускового конденсатора для однофазных двигателей с начальной фазой.

Для более крупных двигателей (> 1 кВт) предполагается ёмкость около 70 мкФ / 1 кВт. Необходимо использовать пусковые конденсаторы с рабочими напряжениями 400..630 В переменного тока.

Вы можете опустить расчёты и просто подключить стандартный двигатель от стиралки к 1 фазе 220 В через 7 микрофарадный конденсатор, включенный между нужными клеммами. К середине подключите первый провод электросети, а второй в зависимости от направления вращения к одному из конденсаторных. Падение мощности составит 30% — это в теории.

Вопрос о выборе конденсатора решается легко. Вот примеры значений емкости для разных мощностей двигателя.

Pn [Вт]  90 120 180 250 370 550 750 1100
С [мкФ]  4    5    6    8    12    16    20    30

Мощность вращения в стиральной машине в обоих направлениях одинакова. Это моторы с типичным соединением для однофазного двигателя. Основная обмотка подключена непосредственно к 220 В и параллельно ей подключена фазовая обмотка вместе с последовательно соединенным конденсатором. Если вы перевернете провода фазовой обмотки, двигатель перейдет на вращение в другую сторону, но мощность будет немного меньше. Эта схема работает во время отжима. То же самое для медленных и быстрых вращений — ёмкость переключается внутри стиралки с 7 мкФ на 16 мкФ. Более подробно про конденсатор читайте тут

Подключение мотора от СМА

Этот двигатель содержит две независимые обмотки:

для синхронной скорости 3000 об / мин — двухфазная обмотка.

для синхронной скорости 500 об / мин — симметричная трехфазная обмотка. Трехфазная система подключения позволяет изменять скорость вращения путем переключения питания обмотки.

Двигатель старого типа имеет обычно 5 проводов черного, синего, белого, красного и зеленого цвета. Была проведена серия измерений для определения обмоток и сопротивления между ними вышло таким:

• Сине-черным 85 Ом
• Сине-зеленый 85 Ом
• Черно-зеленый 80 Ом
• Бело-синий 15 Ом
• Белый-красный 30 Ом

Подключение старого электродвигателя требует поиска обмотки запуска с помощью мультиметра.

• ПО — начальная обмотка. Он предназначен только для запуска двигателя и запускается в самом начале, пока двигатель не начнет вращаться.
• OB — обмотка возбуждения. Это рабочая обмотка, которая работает постоянно и постоянно поворачивает двигатель.
• SB — кнопка, с которой напряжение подается на пусковую катушку и выключается при запуске двигателя.

Подключение электродвигателя от новой стиралки

Если вы посмотрите на клеммную колодку с проводами спереди, то обычно первые два левых провода являются проводами таходатчика, благодаря которым измеряется и регулируется скорость вращения мотора стиральной машины. Они нам не нужны — перечеркнуты крестом.

В разных моделях стиральных машин провода различаются по цвету, но принцип соединения остается неизменным. Вам просто нужно найти необходимые провода, прозванивая их мультиметром.

Рабочий тахогенератор в спокойном состоянии обычно имеет сопротивление 50-100 Ом. Вы сразу найдете эти провода и отключите их.

Если надо изменить частоту вращения двигателя в противоположном направлении, просто перетащите перемычку на другие контакты. Посмотрите на схемы, как это выглядит.

Два контакта проходят через щетки к обмоткам ротора, а два другие контакта идут к обмотке статора. Остальные контакты — датчик для измерения скорости вращения мотора. Обмотки ротора и статора соединены последовательно и меняя концы одной из обмоток, вы меняете направление вращения. Без электронного регулятора двигатель будет разгоняться до нескольких тысяч оборотов в минуту (как при максимальном отжиме).

Как подключить двигатель от стиральной машины автомат / Использование рабочего электродвигателя с обмоткой: фото

Как уже было сказано выше, мы поговорим о том, как подключить двигатель от стиральной машины автомат. Практически в каждом доме есть стиральная машинка, и рано или поздно по каким-либо причинам, приходится заменять старую машинку на новую. И после приобретения новой, невольно возникает вопрос, как избавиться от старой стиралки или, если не избавиться, то что с ней делать? Вариантов, на самом деле, существует много.

Например, ее можно продать, сдать в утилизацию, использовать на даче под хранение вещей, список можно продолжать бесконечно. Но для тех, кому не интересно, чтобы старая рабочая стиральная машинка просто так стояла без дела, существует отличный вариант – разобрать и подключить мотор от к электричеству, и сделать из него какой-нибудь полезный прибор. Итак, если эта идея того, чтобы подключить мотор для стиралки к электричеству и сделать из него другой полезное устройство стала вам интересна, то самое время узнать, как это сделать. Но, прежде чем приступить к непосредственному рассмотрению процесса работы над подключением электромотора к электричеству, необходимо выяснить, какого типа бывает асинхронный двигатель, а также какое количество фаз может в нем встретиться.

Как определить, какого типа асинхронный двигатель

Прежде чем подключить асинхронный электродвигатель стиральной машины к однофазной сети, нужно определить его тип, так как именно от видаэлектродвигателя зависит схема подключения его к электричеству. Все двигатели можно разделить на несколько групп:

• Трехфазные электродвигатели. Как правило, они чаще всего встречаются;
• Далее следуют однофазные двигатели, у которых конденсаторная обмотка. Такие электродвигатели могут еще просто называть конденсаторными;
• И, наконец, однофазные, у которых спусковая обмотка.

Прежде чем начать выполнять какие-либо работы с мотором от старой стиралки, необходимо ознакомиться с его техническими характеристиками, которые подробно описаны на этикетке, прикрепленной на него. Если такая этикетка отсутствует, то можно проверить технические характеристики электродвигателя самостоятельно. Для полноценной проверки понадобится раскрутить верхний корпус мотора. После того как крышка мотора от старой машины раскручена, необходимо привести в порядок все провода, которые содержит схема ротора, а также их обмотки. После этого необходимо снять все скрутки, убрать все перемычки, чтобы провода электродвигателя были свободными и не имели соединения друг с другом или с другими дополнительными проводами. Далее после того как все провода раскручены, можно приступать к определению пар между ними и измерению их сопротивления. Для измерения понадобится специальная схема напряжений и прибор под названием омметр. Пары проводов электродвигателя ищутся путем измерения их омметром. Те провода мотора, у которых сопротивление будет совпадать, как раз и являются парами. Таким образом, трехфазный мотор имеет три совпадения, двухфазный – два и, следовательно, однофазный имеет только одну пару совпадающих проводов.

О том, как подключить двигатель от машинки автомат

После того как все технические характеристики были определены, можно смело приступать к тому, чтобы пробовать выполнить запуск электромотора, подключив его напрямую к сети. Следует заметить, также, что электромоторы с различным количеством фаз, подключаются к сети схожими способами, но в данной статье будет рассмотрен один конкретный образец. Для примера будет рассмотрен однофазный двигатель, который был снят со старой стиралки, мощность которого составляет 180 Вт, также он имеет четыре вывода из двух обмоток, одна из которых пусковая, другая – рабочая. Чтобы подключить электромотор также понадобится специальный прибор под названием омметр, либо цифровой тестер, в котором есть режим омметра. Также понадобится проводок со специальным разъемом для двигателя и неполярный конденсатор, объем которого составляет 6. Кроме того, необходимо приготовить двухжильный провод, на котором есть вилка для помещения ее в розетку и изолента, чтобы сделать обмотку проводов и коллектора. Ниже будет представлена схема подключения электродвигателя.

• Начало в такой работе, как правило, всегда одинаковое. Прежде, чем подключить конденсатор или выполнить запуск электромотора, нужно выполнить ряд проверок. В первую очередь необходимо прозвонить электромотор. Это нужно для того чтобы выяснить, где и какая обмотка находится. Делается это с помощью омметра. Датчики прибора прикрепляются на обмотки проводов и тестируются. Пусковая обмотка отличается большим сопротивлением, которое показывает омметр. Рабочая обмотка, в свою очередь, показывает меньшее сопротивление;
• Далее берется одна рабочая обмотка, одна пусковая обмотка и соединяются вместе. После этого к ним присоединяется провод на 220 вольт;
• В конце проделанной работы остается одна пусковая обмотка и одна рабочая обмотка. Затем берется свободная пусковая обмотка и присоединяется в коллекторный конденсатор. Также в коллекторный конденсатор необходимо присоединить заранее приготовленный проводок с разъемом. После этого соединяются противоположный конец дополнительного провода и рабочая обмотка, а затем к ним присоединяется провод на 220 вольт;
• Все соединенные обмотки необходимо изолировать. При желании можно даже запаять;
• После выполнения всех изоляционных работ, можно смело выполнять запуск электромотора с подключением в розетку. Если после подключения он крутит не в ту сторону, в которую нужно, то следует просто поменять пусковые обмотки и электромотор начнет работать правильно.

В целом, довольно-таки просто понять, как подключить эл. двигатель. Также не является сложной и вся работа по подключению обмоток и их запуск.

Не стоит забывать только про технику безопасности и подключая мотор стиральной машины напрямую в сеть, следует с предельной осторожностью взаимодействовать с проводами.

Зачем нужно подключение двигателя?

Ответ на этот вопрос очень прост. Всё дело в том, что асинхронный электромотор от старой машинки может выступать в качестве мотора для других, полезных в быту, приборов. Например, из электродвигателя можно сделать небольшую пилу, которая мощно работает и очень хорошо поможет по хозяйству. При наличии самодельной пилы, не придется тратить деньги на покупку новой. Или триммер, которым можно будет шлифовать различные детали. Этот список можно продолжать бесконечно. Небольшой электромотор может быть установлен практически в любой прибор, который будет полезен в домашнем быту. Следует заметить также, что подключение двигателя возможно только в том случае, если электромотор исправно работает, все обмотки в норме, а также работает конденсатор, статор, ротор и коллектор.

Подводя итоги, можно сделать следующие выводы о том, как использовать мотор стиралки: каждый электродвигатель имеет свое количество фаз. От этого количества напрямую зависит способ подключения в сеть. Кроме того, у каждой обмотки электродвигателя есть своя пара. Соединяя обмотки, которые имеет мотор, формируется направление, в котором будет работать электродвигатель.

▶▷▶▷ схема электродвигателя стиральной машины вятка

▶▷▶▷ схема электродвигателя стиральной машины вятка

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	28-05-2019

схема электродвигателя стиральной машины вятка — Подключение мотора от стиральной машины Вятка — YouTube wwwyoutubecom watch?vn0elQGvdMis Cached Как подключить двигатель от стиральной машины ДАСМ-2УХЛ4 на малые и большие обороты Схемы подключения и параметры электродвигателей стиральных wwwsuperhandsrudvigvatkahtml Cached Схемы подключения и параметры электродвигателей стиральных машин ВЯТКА Схема Электродвигателя Стиральной Машины Вятка — Image Results More Схема Электродвигателя Стиральной Машины Вятка images Подключение двигателя стиральной машины к 220 вольт usluga-spbrusamstir5html Cached Схема подключения двигателя стиральной машины к 220 вольт Переделка мотора Если стиральная машина сломалась, а двигатель еще работает,то ему можно найти применение Ремонт стиральной машины Вятка-автомат 12-01 wwwelremontrustirmst_russtrus_rem5php Cached Самостоятельный ремонт стиральной машины Вятка -автомат 12-01 Основным преимуществом машины является полная автоматизация режимов стирки, включая предварительную и основную стирки, полоскание, специальную Устройство и ремонт малогабаритной стиральной машины Мини-Вятка wwwвремонтsubytovoi-tehnikistatyi155 Cached Разборка машины стиральной машины Мини- Вятка Разборка машины Вынуть пробку 15 (см рис 1), отвернуть винт 16 и снять ручку 14 Подключение двигателя от стиральной машинки Вятка radioshemkaru2016-06-20-08-39-33v-bytu130 Cached Поиске в интернете ничего не дали, только теория И написал статью, как подключить двигатель от стиральной машины Вятка с 8 контактами Наждак из двигателя от Вятки автомат — YouTube wwwyoutubecom watch?vc_-Mr0jEQB0 Cached Как подключить двигатель от старой стиральной машины через конденсатор или без него — Duration: 4:50 Сreative Weekdays Подключение электродвигателя от стиральной машины схема mashmasterrukak-podklyuchit-dvigatel-ot Cached Вы хотите знать, как подключить двигатель (мотор) от стиральной машины ? Для этого вам необходимо внимательно изучить схему ниже Ремонт стиральной машины Вятка-автомат 4ФБЭ wwwelremontrustirmst_russtrus_rem24php Cached Надежная работа стиральной машины обеспечивается только при правильной ее эксплуатации, поэтому смотрим Инструкцию по эксплуатации стиральной машины Вятка -автомат и не делаем ошибок Инструкция Вятка Автомат 12 — zavodwheels zavodwheelsweeblycombloginstrukciya-vyatka-avtomat-12 Cached Инструкция для стиральной машины Вятка Катюша 722р Итак, стиральная машина Вятка Катюша доставлена вам домой из магазина в Она запитывается от медного провода на 1,5 кв Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 2,360

• В 1980 году выпущена пробная модель Вятка-автомат-12 (число 12 означает количество программ. Вятка-а
• втомат марка стиральных машин производства завода Веста г. Киров . Стиральные машины Вятка ХОЛОДИЛЬНИК.RU в Санкт-Петербурге. Иллюстрированный каталог товаров. Холодильники, стиральные машины, плит
• ЛЬНИК.RU в Санкт-Петербурге. Иллюстрированный каталог товаров. Холодильники, стиральные машины, плиты, техника для кухни и дома. Советы по выбору бытовой техники. Интернет-магазин. Для такой цели обычно используют двигатели от стиральных машин старого производства, таких как Волга, Рига, Сибирь, Вятка и т.п. На таких машинках двигатели довольно мощные и реверсные. Отдельно стоит упомянуть стиральные машины отечественного производства quot;Вяткаquot;, ЗВИ, quot;Малюткаquot;, quot;Окаquot;, quot;Эврикаquot;. Эти приборы относятся к разряду наиболее дешевых — стоимость отечественных моделей, как правило, не превышает 200-250. С этой целью применяются баки из композиционных материалов… …Наука и жизньquot; 8, 1976 г.; 4, 1983 г.). Правда, в те годы информировать читателей было несложно: выбор электромеханических помощников на отечественном рынке был невелик, а популярнейшая когда-то quot;Вятка… Данная модель стиральной машинки подлежит доработке! До этого у меня был автомат Вятка. …жителей бывшего СССР маленькая, а поэтому и особенно ничего туда поставить нельзя, поэтому при выборе стиральной машины… В нижней части бака на приваренных пластинах закреплен электродвигатель. Сервисный центр quot;Stirmashquot;: ремонт стиральных и посудомоечных машин Ardo, Ariston, Akay, Aiwa, Bosсh, Candy, Daewoo, Electrolux. Интернет-магазин электроники и бытовой техники: телевизоры, холодильники, компьютеры, ноутбуки, стиральные машины и телефоны. Список сервис-центров. Машина действительно похожа на мотороллер, потому что ее передняя часть и двигатель — от Вятки. Ремонтируем Вятку-автомат Советы по ремонту современной стиральной машины. Авито.ру — частные объявления и объявления компаний о покупке и продаже. Домашние животные, бытовая техника, электроника, недвижимость, автомобили, одежда. Стиральная машина Автомат quot;Вятка-Катюшаquot;

а поэтому и особенно ничего туда поставить нельзя

quot;Малюткаquot;

• стиральная машина Вятка Катюша доставлена вам домой из магазина в Она запитывается от медного провода на 1
• полоскание
• как подключить двигатель от стиральной машины Вятка с 8 контактами Наждак из двигателя от Вятки автомат — YouTube wwwyoutubecom watch?vc_-Mr0jEQB0 Cached Как подключить двигатель от старой стиральной машины через конденсатор или без него — Duration: 4:50 Сreative Weekdays Подключение электродвигателя от стиральной машины схема mashmasterrukak-podklyuchit-dvigatel-ot Cached Вы хотите знать

схема электродвигателя стиральной машины вятка Картинки по запросу схема электродвигателя стиральной машины вятка Другие картинки по запросу схема электродвигателя стиральной машины вятка Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Видео Подключение мотора от стиральной машины Вятка Reactor Systems YouTube авг г Наждак из двигателя от Вятки автомат Михаил Тропин YouTube авг г Подключение двигателя от стиральной машины indesit wg tp Александр Свалухин YouTube авг г Все результаты Подключение двигателя от стиральной машины через пусковое апр г Асинхронный двигатель стиральной машины Вятка Главные Дальше схема подключения электродвигателя подразумевает подвод Подключение двигателя стиральной машины к вольт uslugaspbrusamstirhtml Похожие Схема подключения двигателя стиральной машины к вольт На примере трехфазный асинхронник от СМ Вятка Автомат Имеется клеммных подключение мотора вятка автомат Ремонт бытовой техники artradiolabruhtm Похожие Информация об этой странице недоступна Подробнее Схема включения двухскоростного двигателя стилалки Форум Mastergrad wwwmastergradcom Схема включения двухскоростного двигателя стилалки Похожие янв г сообщений автора Запустить хочу двигатель от стиральной машины Вятка Эл схему машины с сети скачал ,но ничего в ней не понял Концов шестьчего и Схемы подключения и параметры электродвигателей стиральных wwwsuperhandsrudvigvatkahtml Главная Ремонт стиральных машин Вятка Схемы подключения и Схема подключения обмоток электродвигателя тип DPC TS ТП как просто подключить мотор от Вятки Электропривод Станки, материалы и инструменты Электропривод июл г Один итальянский и отечественных Поиски простой схемы включения в инете не помогли в смысле схема стиральной машины есть, Подключение Двигателя От Вятки Автомат soupconcepts soupconceptsweeblycomblogpodklyucheniedvigatelyaotvyatkiavtomat дек г Помогите Есть электродвигатель Вятки автомат Там много Схема подключения двигателя стиральной машины к вольт Ремонт стиральной машины Вяткаавтомат Elremont Ритм стирки задает электродвигатель МТ, который механически соединен с барабаном командоаппарата рис Схема стиральной машины Вятка Подключение двигателя от стиральной машины Мастеровой forumwoodtoolsruindexphp?topic Похожие мая г Ребята,подскажите,или перенаправьте,имею электродвигатель от стир машины Вятка ,нужна схема ,подключения ВВообщем Двигатель от стиральной машины Электропривод Станки, материалы и инструменты Электропривод Ребята, спасибо за схемы , но они для выше моего понимания Смотрю вот мне тут соседи подарили машинку автомат стиральную вятка я хочу от схемы стиральных машин начинающему электрику wwwslavaprilnarodrustiralmashinhtml Для пуска и защиты от перегрузок двигателя стиральная машина снабжена Хотя были и сложные для того времени машинки , вроде Вятка автомат Подключение мотора от стиральной машины Вятка Схема подключения без конденсаторов и прочих научных излишеств Просто в розетку Мотор от стиральной машины Электродвигатели и генераторы Форум Электродвигатели и генераторы мар г сообщений авторов Мотор от стиральной машины Электродвигатели и генераторы Форум У меня был двигатель от Вятка Автомат С виду Подключение двигателя от стиральной машины как подключить Перейти к разделу Схема подключения электродвигателя стиральной машины Чтобы переделка стиральной машины в будет проводиться схема подключения названием Вятка , главное, чтобы он был рабочий Переделка ВяткаАвтомат в неавтомат Самостоятельный ремонт Ремонт СМА Вятка автомат, Эврика апр г Отечественные стиральные машины Ремонт СМА Вятка автомат, Эврика подача воды,отдельно включение двигателя стиркаотжим По схеме я Как подключить двигатель от стиральной машины схема Стиральные машины голосов Рекомендации по подключению двигателя от стиральной машины И даже деталь от старой стиральной машины такой марки, как Вятка , может Стиральные машины Подключение двигателя от ХозпедияRU Бытовая техника Стиральные машины голосов Советы о том, как подключить двигатель от стиральной машины будь то деталь от агрегата Indesit или от старой доброй Вятки , следует помнить о том, Электрическая схема подключения двигателя от стиральной машины Подключение двигателя от стиральной машины схема Все о том, как подключить двигатель от старой стиральной машины узнаете в нашей статье на Стиралкиру Подключение электродвигателя от стиральной машины схема Вы хотите знать, как подключить двигатель мотор от стиральной машины ? Для этого вам необходимо внимательно изучить схему ниже На ней вы Наждак, делаем сами Кулибины отзовитесь! Строительный форум Инструмент и оборудование Шлифование и полировка Похожие нояб г сообщений авторов сделать наждак из двигателя от стиральной машины Вятка автомат Зачем тебе схема ведь стиральная машина на вольт и Схема подключения электродвигателя стиральной машины Квант апр г схема подключения двигателя стиральной машины к вольт Если нужно Асинхронный двигатель стиральной машины Вятка схема подключения мотора от стиральной машины с пятью sgdruskhemapodkliucheniiamotoraotstiralnoimashinyspiatiuvyvodamix мар г схема подключения мотора от стиральной машины с пятью вятка автомат Электродвигатель от стиральной машины Вятка автомат Двигатель от стиральной машины схема подключения двигателя к wwwovannoyru Техника Похожие Рейтинг , голосов Двигатель от стиральной машины по праву можно назвать ее сердцем Как подключить его к сети и какие схемы подключения нужно использовать? РЕМОНТИРУЕМ ВЯТКУАВТОМАТ МОДЕЛИСТКОНСТРУКТОР нояб г причин, приводящих к отказу стиральной машины Вятка автомат, является выход из строя обмотки электродвигателя ЭД в при изменить схему подключения нагревателя, введя в нее симистор VS рис Форум для обмотчиков электродвигателей Просмотр темы forumdvigatelorgviewtopicphp?ft Похожие июн г сообщений автора Двигатель из стиральный машины Вятка автомат, имеет выводов схема подключения трехфазного двигателя к однофазной цепи Подключение двигателя от стиральной машины варианты Информация Стиралкович сервис частных мастеров по ремонту стиральных машин Saturn Сатурн Evgo Евго Euronova Евронова ФЕЯ ВЯТКА Малютка Эврика Ока от стиральной машины варианты применения, схема подключения При использовании мощного двигателя стиральной машины в новой Как подключить мотор от стиральной машины ОФФтопик ВелоПитер velopiterspbruforumКакподключитьмоторотстиральноймашины Похожие июн г сообщений авторов Дык исходя из этой схемы надо провода в сеть? А почему у меня Модель двигателя напиши что ли, а то из экстрасенсов тут только Зорг По приведенному описанию и фото детектед ВЯТКА АВТОМАТ электрическая схема стиральной машины вятка р motovelonmskruelektricheskaia_skhema_stiralnoi_mashiny_viatka_rxml апр г электрическая схема стиральной машины вятка р Мастерская по Замена электрического двигателя в стиральную машину Вятка Устройство и ремонт малогабаритной стиральной машины Мини wwwвремонтsubytovoitehnikistatyistiralnyemashinyminivyatkahtml Похожие Привод стиральной машины состоит из электродвигателя , реле времени и Электрическая схема стиральной машины Мини Вятка как подключить двигатель от стиральной машины с выводами wwwdegreerukakpodkliuchitdvigatelotstiralnoimashinysvyvodamiskhe мар г как подключить двигатель от стиральной машины с выводами схема Двигатель от стиральной машины схема подключения двигателя к вятка автомат Электродвигатель от стиральной машины Вятка схема подключения электродвигателя от стиральной машины rothcameocomskhemapodkliucheniiaelektrodvigateliaotstiralnoimashinyviat мар г схема подключения электродвигателя от стиральной машины вятка автомат Yahoo Search Results Yahoo Web Search Sign in Mail Go Помогите подключить мотор от стиралки Сообщество Сделай Самую простую и понятную схему я для него вот такую нашёл год там как раз твой двигатель, все контакты указаны смотри маркировку двигателя на шильдике Скорее всего это от стиральной машины ВЯТКА как подключить двигатель от стиральной машины вятка к схема plusdynamicscomkakpodkliuchitdvigatelotstiralnoimashinyviatkakskh мар г как подключить двигатель от стиральной машины вятка к схема Схема подключения двигателя стиральной машины к вольт Как проверить двигатель стиральной машины своими руками Стиральные машины Ремонт и замена Как работает двигатель стиральной машины , как проверить, исправен ли он Советы Как проверить исправность двигателя своими руками Поскольку Соедините провода обмотки статора и ротора, как указано на схеме ниже Как запустить двигатель от стиральной машины Статьи wwwskrutkarusktekstphp?id Похожие Пробная схема для запуска двигателя от стиральной машины После того, как разобрались с выводами обмоток, можно собрать пробную схему для DOC Электрооборудование стиральных машин Алтайский автор ТМ Халина Похожие статьи Электродвигатели изготавливаются на номинальное напряжение и В Алгоритм работы и блок схема стиральной машины СМАФБ Вятка схема подключения электродвигателей стиральной машинки kiteclassrufilesskhemapodkliucheniiaelektrodvigateleistiralnoimashinkixml апр г схема подключения электродвигателей стиральной машинки вятка автомат Электродвигатель от стиральной машины Вятка Регулировка оборотов двигателя от стиральной машины автомат stiralnayaruremontproregulirovkuoborotov Но увы, бывают случаи, когда чинить стиральную машину нет никакого Рассмотрим две схемы регулировки оборотов двигателя от стиральной На старую Вятку конденсаторы как подключить Monitornetru monitornetru Бытовая техника Стиральные и посудомоечные машины Похожие июл г сообщений автора На старую Вятку конденсаторы как подключить Схемы точной нет даже в Кирове на заводе ВестаДа и шумные русские Замена эл двигателя АУТ на ВЗЫ s Sотсоединить Список форумов Бытовая техника Стиральные и посудомоечные машины На старую Вятку подключение электро двигателя на стиральной машине ESpec monitorespecws Мастерская Самоделкина Похожие сообщений авторов Схемы , справочники, документация, советы мастеров использовать электро двигатель от стиральной машины Вятка автоматдля бытовых целей Подключение двигателя от стиральной машинки Вятка radioshemkaru Схемы В быту Подключение двигателя с ю выводами от стиральной машинки Вятка автомат Нашел эту схему ,и предположил,что она мне и подойдет На свой схема подключение асинхронного двигателя от стиральной машины darivanruskhemapodkliuchenieasinkhronnogodvigateliaotstiralnoimashinyx мар г схема подключение асинхронного двигателя от стиральной машины от стиральной машины Похож на асинхронный от Вятки В нем Самоделки из двигателя от стиральной машины идеи и советы Что можно сделать из барабана стиральной машины простые конструкции от стиральной машины Вятка , в цепи питания установлен конденсатор По аналогичной схеме можно сделать из двигателя от стиральной Ремонт вятки автомат своими руками Olenord Рейтинг , голосов Ритм стирки задает электродвигатель МТ, который механически соединен с барабаном схема бытовой стиральной машины Вятка автомат Диагностика стиральной машины автоматического типа СМА Разработка структурнофункциональной схемы стиральной машины РисКонструкция стиральной машины Вятка Автомат с укрепленным на нем двухскоростным электродвигателем привода стирального бака DOC Конструкция стиральной машины ВяткаАвтомат Механики ugisufanarodrudocdoc Принципиальная схема стиральной машины Вятка Автомат укрепленным на нем двухскоростным электродвигателем привода стирального бака схема подключения двухскоростного двигателя стиральной машины businessfindermallorcacomskhemapodkliucheniiadvukhskorostnogodvigatelias мар г схема подключения двухскоростного двигателя стиральной машины двигателя стилалки от стиральной машины Вятка Подключение Подключение Двигателя Стиральной Машины Песочница QA Форум forumcxemnet ВопросОтвет Для начинающих Песочница QA Похожие апр г сообщений автора Имеется эл двигатель от стиральной машины Вятка DPC А как же сделать пуск?, схема подключения с конденсатором, или Вместе с схема электродвигателя стиральной машины вятка часто ищут как подключить электродвигатель от стиральной машины проводов мощность двигателя стиральной машины вятка как подключить двигатель от стиральной машины с выводами подключение двигателя стиральной машины ардо как подключить двигатель от стиральной машины через конденсатор как подключить двигатель от стиральной машины с выводами электродвигатель от стиральной машины рига как изменить направление вращения двигателя от стиральной машины Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

В 1980 году выпущена пробная модель Вятка-автомат-12 (число 12 означает количество программ. Вятка-автомат марка стиральных машин производства завода Веста г. Киров . Стиральные машины Вятка ХОЛОДИЛЬНИК.RU в Санкт-Петербурге. Иллюстрированный каталог товаров. Холодильники, стиральные машины, плиты, техника для кухни и дома. Советы по выбору бытовой техники. Интернет-магазин. Для такой цели обычно используют двигатели от стиральных машин старого производства, таких как Волга, Рига, Сибирь, Вятка и т.п. На таких машинках двигатели довольно мощные и реверсные. Отдельно стоит упомянуть стиральные машины отечественного производства quot;Вяткаquot;, ЗВИ, quot;Малюткаquot;, quot;Окаquot;, quot;Эврикаquot;. Эти приборы относятся к разряду наиболее дешевых — стоимость отечественных моделей, как правило, не превышает 200-250. С этой целью применяются баки из композиционных материалов… …Наука и жизньquot; 8, 1976 г.; 4, 1983 г.). Правда, в те годы информировать читателей было несложно: выбор электромеханических помощников на отечественном рынке был невелик, а популярнейшая когда-то quot;Вятка… Данная модель стиральной машинки подлежит доработке! До этого у меня был автомат Вятка. …жителей бывшего СССР маленькая, а поэтому и особенно ничего туда поставить нельзя, поэтому при выборе стиральной машины… В нижней части бака на приваренных пластинах закреплен электродвигатель. Сервисный центр quot;Stirmashquot;: ремонт стиральных и посудомоечных машин Ardo, Ariston, Akay, Aiwa, Bosсh, Candy, Daewoo, Electrolux. Интернет-магазин электроники и бытовой техники: телевизоры, холодильники, компьютеры, ноутбуки, стиральные машины и телефоны. Список сервис-центров. Машина действительно похожа на мотороллер, потому что ее передняя часть и двигатель — от Вятки. Ремонтируем Вятку-автомат Советы по ремонту современной стиральной машины. Авито.ру — частные объявления и объявления компаний о покупке и продаже. Домашние животные, бытовая техника, электроника, недвижимость, автомобили, одежда. Стиральная машина Автомат quot;Вятка-Катюшаquot;

Подключение асинхронного и коллекторного двигателя СМА

Каждый пользователь знает, что электродвигатель является искусственным сердцем любой бытовой техники, и именно он вращает барабан стиральной машины. Двигатели стиральных машин выглядят наиболее ценными в глазах домашних мастеров и авторов самых разнообразных самодельных станков. Но извлечь мотор из старого агрегата — только половина дела. Для эффективного использования двигателя его нужно правильно подключить.

Варианты применения

Сделать это не так уж сложно, даже для человека абсолютно не знакомого с основами электротехники. Допустим, у вас сломалась машина Индезит, но двигатель с мощностью 430 Вт, развивающий скорость до 11500 об/мин, вполне исправен, моторесурс его не исчерпан. Значит, его можно использовать для хозяйственных нужд.

Мотор стиральной машины

Есть много различных идей, как использовать и заново подключить двигатель от вышедшей из строя стиральной машины автомат.

1. Простейший вариант — сделать точильный станок, так как в доме постоянно надо наточить ножи, ножницы. Для этого надо жестко закрепить электромотор на прочном основании, закрепить на валу точильный камень или шлифовальный круг и подключить его к сети.
2. Тем, кто занимается строительством, можно сделать бетономешалку. Для этих целей пригодится бак от стиральной машинки после небольшой доработки. Некоторые делают самодельный вибратор для усадки бетона — это хороший вариант использования мотора.
3. Можно сделать вибростол, если вы занимаетесь производством шлакоблоков или тротуарной плитки на своем приусадебном участке.
4. Крупорушка и мельница для измельчения травы — весьма оригинальное применение двигателя от старой стиральной машины, незаменимое для тех, кто живет в сельской местности и занимается разведением домашней птицы.

Вариантов использования чрезвычайно много, все они основаны на возможностях мотора от стиральной машины вращать различные насадки или приводить в действие вспомогательные механизмы. Вы можете выбрать самый необычный вариант использования снятого оборудования, но для осуществления задуманного, необходимо знать, как подключить двигатель от стиральной машины правильно, чтобы не сгорела обмотка.

Виды используемых двигателей

Технический прогресс не стоит на месте. Поэтому двигатели старых стиралок сильно отличаются по массе, габаритам, крутящему моменту от решений современного класса.

Асинхронный

Асинхронный двигатель называется так из-за особенностей принципа действия. Вал его ротора приводит во вращение электромагнитное поле. Оно генерируется в результате воздействия соответствующих потоков в обмотках статора. При этом частота последних выше, чем в роторе. Как следствие, снижается коэффициент полезного действия мотора.

Асинхронный двигатель

Важно! Большинство асинхронных двигателей рассчитано на работу с трехфазным напряжением. При питании от сети 220В необходима соответствующая схема подключения и пусковой конденсатор.

Асинхронники неприхотливы и надежны. Их достаточно регулярно смазывать. В обмен на такую простоту масса и габариты мотора весьма значительны.

Коллекторный

Коллекторный электродвигатель назван так по имени узла снятия напряжения на обмотки. Принцип работы мотора прост. При подаче напряжения на обмотки статора и ротора образуется момент вращения. При повороте вала щетки на коллекторе смещаются на следующие контактные площадки. В результате в работу включается другая обмотка и образуется новый момент вращения.

Коллекторные двигатели отличаются простотой управления: для изменения оборотов достаточно регулировать подаваемое напряжение. Кроме этого, мотору все равно, на каком типе питания работать. Он может питаться переменным и постоянным напряжением. Легко осуществить и реверс. Достаточно поменять полярность подаваемого напряжения на щетки.

Коллекторный двигатель

У коллекторного двигателя высокий КПД, малые габариты и хорошие характеристики вращающегося момента. Но есть и недостатки. В частности, щетки стираются. Они подлежат регулярной замене. Кроме этого, угольная пыль при их истирании покрывает внутренности мотора, что может потенциально служить причиной изменения электрических и иных параметров.

Бесколлекторный

Принцип действия данного типа электромотора вполне полно описывается его наименованием. У устройства нет коллектора с контактными парами. Однако при этом мотор все так же приводится в действие электромагнитными полями. В бесколлекторных (они же инверторные) решениях на валу или в конструкции ротора расположены постоянные магниты.

Инверторный двигатель

Переменное магнитное поле генерируется в обмотках статора. В результате конструкция имеет массу преимуществ. У нее нет контактных элементов. Срок службы двигателя, который, к тому же, не требует особого обслуживания, зависит от ресурса использованных подшипников и измеряется десятилетиями.

Важно! Но есть у бесколлекторного двигателя и большой недостаток: у него частотное регулирование. Это означает, что изменять обороты без сложной электронной схемы не получится.

Подключение

Подключение двигателей зависит от их типа. Если при разборке старой стиралки сохранились контактные колодки, это сильно облегчит работу. Если же нет — для определения точек подключения понадобится мультиметр.

Асинхронный

Для нахождения контактов двух обмоток понадобится прозвонить их мультиметром. Пара, сопротивление которой больше, укажет на пусковую. У рабочей обмотки возбуждения показатель меньше.

Подключение можно осуществить двумя способами. Пара проводов 220В подключается напрямую к обмотке возбуждения. Пусковая также присоединяется к питанию. За одним исключением. На одном из проводов, идущем к контакту, устанавливается выключатель. Это не позиционное устройство. Можно использовать дверной звонок, который замкнут, пока нажат.

Пуск двигателя осуществляется следующим образом: выключатель удерживают во включенном состоянии, пока двигатель не наберет обороты. Затем отпускают. Вместо выключателя можно использовать конденсатор емкостью 3-4 мкФ. Тогда при подаче напряжения система будет запускаться автоматически.

В отдельных случаях, когда двигатель запускается без какой-либо нагрузки на валу, не потребуется активировать пусковую обмотку. В этом варианте мотор коммутируется непосредственно к питанию. Кабели подключаются к рабочей обмотке.

В такой схеме есть один недостаток: для вращения вала в нужную сторону его потребуется провернуть вручную во время пуска.

Коллекторный

На коллекторном двигателе стиралки есть клеммный блок. И на нем множество контактов, которые не нужны для непосредственного пуска двигателя. Нужно исключить следующие пары:

• тахометра, датчика вращения, с сопротивлением около 50-70 Ом;
• реле термозащиты, определяется по состоянию контактов, нормально замкнутое с нулевым или нормально разомкнутое с бесконечным сопротивлением.

Далее, определяются пары обмоток. Их подключают по понятной схеме. Два контакта (один — щетки ротора, второй — обмотки статора) соединяют. К оставшейся паре подают питающее напряжение. Двигатель начинает вращение. Если его направление не соответствует необходимому, коммутацию меняют. То есть, соединяют между собой точки предварительного подключения питания, а напряжение подают на оставшуюся пару.

Совет! Чтобы не сжечь двигатель, рекомендуется проверять его от аккумулятора. При питании 12В он запустится достаточно плавно.

Регулятор оборотов

Как асинхронный, так и коллекторный электромотор управляются напряжением питания. Меняя его значение, регулируют обороты. Делать это удобно при помощи обычного диммера для ламп накаливания. Он устанавливается на одну из линий питания.

Важно! Но стоит помнить, что диммеру необходима доработка. В нем заменяется силовой ключ, симистор.

Делать это рекомендуется только пользователям с соответствующими знаниями. Остальным же стоит просто выбрать диммер с номинальной мощностью, которая в 1.2 — 1.5 раза больше соответствующего показателя электромотора, обороты на котором требуется регулировать.

Возможные неисправности

Теперь вы в курсе, как подключить электродвигатель, чтобы дать ему новую жизнь, но может получиться небольшой казус: двигатель не запустился. Надо разобраться в причинах и найти путь решения проблемы.

Проверьте нагрев мотора после его работы в течение минуты. За такой короткий промежуток времени тепло не успевает распространиться на все детали и можно точно зафиксировать место интенсивного нагрева: статор, узел подшипника или что-то другое.

Основными причинами быстрого нагрева являются:

• износ или засорение подшипника;
• сильно увеличенная емкость конденсатора (только для асинхронного типа двигателя).

Затем проверяем каждые 5 минут работы — достаточно трех раз. Если вина в подшипнике — разбираем, смазываем или заменяем. Во время дальнейшей эксплуатации постоянно следим за нагревом двигателя. Не допускайте перегрева, ремонт может нанести большой урон домашнему бюджету.

Как подключить электродвигатель от стиральной машины. Двигатель от стиральной машины

Какая бы качественная бытовая техника ни была, она со временем приходит в негодность. Та же участь ждет стиральные машины, но они могут вдохнуть вторую жизнь. Неважно, когда была приобретена бытовая техника, даже старая советская Рига переедет. Поскольку подключение двигателя от стиральной машины к другим устройствам может упростить жизнь, это будет подробно описано далее в статье.

Где можно применить электродвигатель

Мастера придумали десятки вариантов использования мотора от старой стиральной машины. Но концепция все та же — за счет крутящего момента двигателя запускается работа дополнительных механизмов. Самыми популярными самоделками считаются следующие варианты.

Но перед тем, как начать разборку своей стиральной машины, необходимо знать тип электромотора есть тип. Это определит сферу его применения и способ работы от сети.

Типы двигателей

Важно! На стиральные машины устанавливаются всего три разновидности моторов: асинхронный, коллекторный и прямой (инверторный).

Асинхронный

В автомобилях, произведенных на территории СССР (Рига-60, Вятка-Автомат), устанавливался асинхронный двигатель. Он состоит из двух частей: статора и ротора. Мотор получил свое название из-за невозможности вращаться синхронно с магнитным полем (постоянно отстает).Существует два варианта асинхронного двигателя: двух- и трехфазный. В старых моделях (например, Рига) устанавливались двухфазные моторы. Но с приходом нового тысячелетия такие двигатели практически перестали выпускаться.

Асинхронный двигатель стиральная машина Вятка

Главный сан двигатель асинхронный:

• простой дизайн;
Обслуживание
• сводится к замене масла и подшипников;
• минимальный уровень шума при работе;
• дешевизна.

Недостатки Электродвигатели стиральной машины Донбасс и других старых моделей учитывают габариты, большой расход электроэнергии и сложность настройки.

Чтобы получить асинхронный двигатель (например, от детской стирки), придется разбирать весь корпус. Затем ослабьте крепление мотора, снимите ремень и отсоедините стопорное кольцо. После этого остается только снять шкив с вала и отсоединить электрические трубопроводы с помощью зажимов.

Двигатель Двигатель Машина Машина

Коллектор

Коллекторный электродвигатель постепенно начал вытеснять рынок асинхронной бытовой техники. Основное преимущество его конструкции — возможность работы как от переменного, так и от постоянного тока. Скорость вращения ротора напрямую зависит от напряжения питания. Кроме того, подобные моторы могут вращаться в обоих направлениях. Коллекторные электродвигатели встречаются в большинстве бытовых приборов. Так, их можно встретить в стиральных машинах следующих моделей: Indesco, C.E.S.E.T., Веллинг, Селни, FHP, Sole, ACC.

Сильные стороны Этого устройства:

• большое количество оборотов;
• набор плавных скоростей;
• компактность.

TO слабые места Жизнь коротка.

Важно! Часто такие двигатели ломаются из-за межстеточного замыкания, то есть контактов на контакте ротора и коллектора. Следовательно, магнитное поле ослабевает, и барабан перестает вращаться.

Прямой (инверторный или нетипичный) тип электродвигателей встречается только в современных моделях стиральных машин (например, Indesit). Эта технология появилась на рынке всего десять лет назад. В отличие от ранее упомянутой конструкции, мотор подключается к барабану напрямую, без использования промежуточных частей.

TO плюсы Инверторный двигатель автоматические атрибуты:

• длительный срок службы;
• износостойкость;
• компактность.

Основная минус — Горизонтальность производства, серьезно влияющая на цену конечного продукта.

На снимаем электродвигатель У современной стиральной машины нужно снимать заднюю (типично для Indesit, Zanussi, Ariston) или переднюю (характерно samsung, bosch, lg) панель. Если вам нужно только открутить болты на задней стенке, то вам придется снять панель управления, основание и верхнюю крышку. Внизу будет располагаться машинка и двигатель.Для его демонтажа необходимо снять приводной ремень и отсоединить заземление и подводящий провод. Далее нужно открутить крепления мотора и снять устройство, размазав мелкий предмет. Если все винты откручены, то можно приложить немного усилий, так как насадки часто торчат.

Правила подключения

Когда тип двигателя, установленного на старую шайбу, определен, можно начинать подключение.

Совет! Если вы планируете использовать мощный современный двигатель, следует помнить такие моменты: для его работы не нужны конденсаторы, пусковая установка не понадобится.

Перед тем, как подключить прибор с более чем 3 выводами к сети, необходимо разобраться с проводкой , цветков , выходящих из раздаточной коробки:

• часто белая обмотка означает, что эти провода принадлежат тэгереру, в дальнейшем они не пригодятся;
• коричневый и красный соединены с обмоткой статора и ротором;
• серо-зеленый Проволока относится к графитовым щеткам.

Хотя эта рекомендация относится к большинству моделей, но доступны образцы , где цвет может отличаться от .Чтобы быть уверенным в выборе, нужно обзвонить все пары с помощью тестера и мультиметра. Те, что идут к тахогенератору, характеризуются сопротивлением до 60-70 Ом.

Важно! Соединив все провода современного двигателя с 6 выводами, можно проверить работоспособность устройства, подключив автомобильный аккумулятор. Когда напряжение подается через пусковое реле, оно немедленно (без ускорения) начинает вращаться. Если проверка подтвердила работоспособность схемы, можно подключить мотор к сети 220 вольт, предварительно жестко зафиксировав двигатель.

В старые двигатели 5 проводов — один идет на массу. Остальные несложно разбить на пары, просто назвав их. Теперь важно определить, к какой паре относится запуск , а какой рабочий. Обычно на пусковое сопротивление выше, и именно их нужно подключить через конденсатор к кнопке «SB». Чтобы не сгорел двигатель, кнопка должна быть без фиксатора, для этого можно использовать дверной звонок. Иногда в таких двигателях на выходе три провода, это означает, что две обмотки были соединены на заводе.

Для запуска электродвигателя необходимо нажать кнопку и удерживать ее 1-2 секунды, а после раскрутки двигателя необходимо отключить напряжение. Когда мотор может начать работать без нагрузки, это значит, что он запустится без конденсатора. Если в старом двигателе не применяется пусковая обмотка, то можно изменить направление вращения.

Новые электродвигатели стиральных машин доступны как минимум с 5 выводами, но для запуска все они не понадобятся.Итак, можно смело отсоединять три провода: два, идущие к тахогенератору, и один, подключенный к термозащите. Последний включает контакт с «нулевым» сопротивлением.

Далее схема подключения Электродвигатель подразумевает подачу напряжения на обмоточный провод, пара которых должна быть подключена к верхней щетке. При этом вторая щетка сопрягается с оставшейся парой 220-вольтового провода. Теперь двигатель готов к работе. А чтобы изменить направление вращения, нужно поменять связи кистями..

Регулятор опрокидывания

Для регулировки скорости следует использовать диммер (обычно используется для изменения яркости освещения). Однако важно понимать, что мощность регулятора должна превышать мощность самого электродвигателя. Самый простой способ выбрать подходящее устройство. Но если есть достаточно навыков и знаний по электронике, можно попробовать достать от стиральной машины с регулятором скорости с радиатором. Их нужно впаять в имеющийся регулятор освещения.

Возможные проблемы при подключении и устранении

Если все провода подключены правильно, но двигатель стиральной машины через несколько минут запуска отключается Возможной причиной может быть перегрев. Чтобы определить элемент обогрева, нужно запустить двигатель на одну минуту. За это время пора будет прогреть только проблемное место. Так можно понять, что вышел из строя узел подшипников, статора или другого элемента.При этом менять подшипники не нужно, возможно, они просто забились, либо недостаточно смазки. Если причина отключения мотора в конденсаторе, то его следует заменить прибором с емкостью меньшего размера.

Когда все детали заменены, нужно запустить двигатель на 5 минут и проверить его . Затем процедуру следует повторить еще два раза, и только после этого можно быть уверенным в работоспособности электродвигателя.

Важно! Иногда асинхронный двигатель может работать слишком медленно. Одна из причин — замыкание или разрыв обмотки. В любом случае такой мотор не пригоден для дальнейшей эксплуатации.

Разобравшись в тонкостях подключения мотора от старой стиральной машины, вы сможете облегчить себе жизнь и сэкономить бюджет, сделав несколько универсальных инструментов. Если вовремя устранить все неисправности в двигателе, то он прослужит еще несколько лет. Главное — соблюдать технику безопасности при работе с электричеством.

Самые надежные стиральные машины

Стиральная машина Electrolux PerfectCare 600 EW6S4R06W на Яндекс Маркете

СТИРАЛЬНАЯ МАШИНА SAMSUNG WW65K42E08W на Яндекс Маркете

Стиральная машина LG F-2J5HS4W на Яндекс Маркете

Стиральная машина Gorenje WP 7Y2 / RV на Яндекс Маркете

Стиральная машина BEKO WRS 55P2 BSW на Яндекс Маркете

Двигатели от вышедших из употребления стиральных машин могут стать основой новых устройств, работа которых построена на вращении.Например, можно сделать наждак для заточки ножей, работающих от электричества, а также миксер и многое другое. Об этом и пойдет речь в статье.

Типы двигателей

Вращение вала стиральной машины осуществляется двигателем. Ему присущи различные конструктивные особенности. Двигатель может быть коллекторным, асинхронным или электронным.

Двигатели от стиральных машин снимаются разными способами. В первую очередь следует отключить стиральную машину от электросети, канализации и водопровода.В таком состоянии агрегат должен находиться не менее 10 часов. За это время конденсатор сможет разрядиться. Только после этого можно переходить к снятию мотора.

Как снять асинхронный двигатель?

Провода, соединяющие асинхронный двигатель и конденсатор, не обрезать. Аккумулятор вытаскивается вместе с двигателем. Набор видов батарей. Он может выглядеть как металлический или пластиковый ящик. Как правило, батарея имеет герметичную конструкцию. Он содержит один или несколько конденсаторов, соединение между которыми параллельно.

Схема подключения агрегата также отличается. Обмотку можно подключать напрямую к сети. Другая модификация предполагает прохождение тока через конденсатор. Существующая схема невозможна. Его необходимо подключить к источнику питания, и асинхронный двигатель начнет свое вращение.

Не прикасайтесь к деталям двигателя, пока конденсатор не разрядится.

Как демонтировать коллекторный двигатель?

Двигатель от стиральной машины коллекторного контура относится к разряду низковольтных модификаций.На статоре есть постоянные магниты, подключенные к постоянному напряжению.

Наклейка находится на двигателе, на котором напряжение, необходимое для работы. Подключение двигателя от стиральной машины коллекторной конфигурации предполагает подачу именно этого индикатора.

Электронный двигатель

Электронная схема выходит из стиральной машины вместе с блоком управления. На корпусе блока указывается индикатор напряжения, к которому следует подключать мотор.Очень важно соблюдать полярность, так как этот тип мотора не предполагает реверса.

Бывает, что подключение двигателя от стиральной машины происходит не сразу. В этом случае рекомендуется найти другие выводы, на которые подается нулевая фаза или логическая единица. После этого агрегат начнет вращаться.

Как подключить электродвигатель современной стиральной машины?

Если вы решили обойтись старым двигателем, вероятно, вас заинтересует, как подключить электродвигатель к напряжению в

Перед тем, как приступить к прямому подключению, рекомендуется ознакомиться с электрической схемой.Сначала обратите внимание на провода, идущие от двигателя. На первый взгляд, их довольно много, но на самом деле не все они понадобятся. Для работы понадобятся только роторные и статорные провода.

Как обращаться с проводами?

Если рассматривать переднюю часть колодки, то, как правило, первые два провода, расположенные слева, относятся к наконечнику. Они отвечают за двигатель стиральной машины. Эти провода для работы не понадобятся.

В разных модификациях стиральных машин провода будут отличаться по цвету, но принцип их подключения остается неизменным.Стоит просто найти нужные, назвав их мультиметром. Для этого включите прибор для измерения силы сопротивления. Один щуп должен касаться первого провода, а второй искать его парочку.

В тахогенеторе в рабочем состоянии показатель сопротивления 70 Ом. Эти провода заметны, но они не нужны.

Стиральная машина автомат

Как подключить двигатель от стиральной машины? После того, как нужные провода будут найдены, нужно их соединить.

Для этого нужно подсоединить один конец к обмотке статора с щеткой ротора. Лучше сделать перемычку и изолировать ее. После этого остается конец обмотки ротора и провод, ведущий к щетке. Эти два конца подключены к сети. Как только на эти провода поступит напряжение, мотор начнет вращаться.

Двигатели от стиральных машин отличаются высоким уровнем мощности, поэтому будьте осторожны, чтобы не пораниться.Рекомендуется выполнять монтаж двигателя на ровной поверхности.

Если вы желаете, чтобы направление вращения двигателя было изменено, то перемычку следует перенести на другие контакты и поменять местами провода поворотных щеток.

Если все сделать правильно, мотор начнет вращаться. Если этого не произошло, следует проверить рабочее состояние двигателя и только после этого делать какие-либо выводы.

Подключить мотор современной стиральной машины несложно, чего нельзя сказать о старых моделях.Схема другая.

Как подключить мотор старого агрегата?

Двигатели от стиральных машин, отслуживших много лет, подключить сложнее. Чтобы найти провода, следует обзвонить все обмотки двигателя. Так вы найдете пары.

Мультиметр находится в режиме на одном конце, для его поиска следует по очереди коснуться первого провода, а второго по очереди. Показатели сопротивления обмотки рекомендуется записывать. Они понадобятся.

Далее аналогичным способом находится вторая пара проводов и записывается показатель сопротивления.В наличии Получается две обмотки с разными показателями сопротивления. Необходимо определить, какая из них рабочая обмотка, а какая запущена. Подсказка — это индикатор сопротивления. Обмотка, чего меньше, — рабочая.

Многие считают, что запуск такого двигателя осуществляется посредством конденсатора. Это неверное мнение, так как конденсатор используется в двигателях другой модификации, в которых нет пусковой установки. В этом случае это может способствовать подгоранию мотора во время его работы.

Для запуска двигателя этого типа вам понадобится кнопка или реле для запуска. Кнопка должна быть снабжена контактом, не подлежащим фиксации. Можно воспользоваться кнопкой от дверного звонка.

Стиральная машина выглядит так: 220 В подается на обмотку (и) возбуждения. Такое же напряжение подается на пусковую схему, только для того, чтобы запустить двигатель на короткий промежуток времени. Чтобы отключить его, используйте кнопку (SB).

После всех манипуляций достаточно запустить двигатель.Для этого нажимают кнопку SB и, как только мотор начинает вращаться, ее отпускают.

Для обеспечения реверса (вращения двигателя в другую сторону) следует поменять местами контакты обмотки.

Можно ли дать мотору старой стиральной машины вторую жизнь?

Многие задаются вопросом, что делать из двигателя от стиральной машины. Рабочий мотор коллекторной схемы подходит для конструкции самых разных устройств. О некоторых из них и пойдет речь в этой статье.

Шлифовальная машина

Его может изготовить любой мужчина, если у него есть моторчик от стиральной машины «Индезит», «Аристон» и любой другой модели.

При установке камня для заточки на двигатель производитель может столкнуться с проблемой: диаметр отверстия камня не соответствует димеру вала двигателя. Рекомендуется применять дополнительную деталь, которая вытаскивается на токарном станке. Изготовить такой переходник несложно. Главное знать диаметр вала.Должен быть не только переходник. Также нужно подготовить гайку, шайбу и специальный болт.

Резьба на гайке нарезается в зависимости от того, в какую сторону будет направлен двигатель. Левая резьба делается по часовой стрелке для вращения, а против часовой стрелки — с правой. Если не придерживаться этого правила, то камень полетит, так как процесс пойдет на вращение.

Если есть гайка с резьбой, не подходящей по направлению, то можно изменить направление вращения.Для этого обмоточные провода меняются местами.

Можно задать двигатель противоположного вращения без применения конденсатора. После того, как рабочая обмотка подключится к напряжению 220 В, камень резко прокручивают в нужную сторону.

Индикатор быстрой частоты не должен превышать 3000 в минуту. В противном случае камень сломается.

При применении такого агрегата в домашних условиях специалисты советуют использовать двигатель, частота которого составляет 1000 оборотов в минуту.

Сделано своими руками, необходимо оснастить дополнительными элементами.Они послужат защитой от пыли и осколков камня при работе.

В качестве кожуха можно использовать кусок металла толщиной около 2 мм.

Как сделать вибростол?

Используя двигатель от стиральной машины, автомата компании «Аристон», «Ардо» и др., Можно сделать вибротол. Он нужен для производства плитки для укладки садовых дорожек.

Конструкция вибростола не отличается сложностью.Он включает плоскую плиту, скрепленную с основанием подвижных соединений. Работа коллекторного двигателя приводит плиту в движение. В результате из бетона выкатывается воздух, что делает качество плитки выше.

Положение коллекторного двигателя выставлено в соответствии со схемой. Если его не устанавливать, стол не сможет правильно работать, а производство качественной плитки не получится.

Как сделать бетономешалку?

Двигатель от старой стиральной машины также можно использовать для создания бетономешалки.Этот продукт не предназначен для промышленных объемов, но для бытовых нужд вполне подойдет.

Чтобы сделать бетономешалку из старой стиральной машины, понадобится не только мотор, но и бак. В емкость бака с активатором вставляется пара лопастей, которые похожи на букву «П». Из бака штатный активатор предварительно следует удалить. Делайте детали проще. Для этого берется стальная полоса толщиной около 5 мм. От него отрезается нужное количество материала, который гнется.Две лопасти расположены так, чтобы они были под прямым углом. Они связаны с Баку через дыру, где находился активатор.

Отверстие в емкости, через которое осуществляется слив воды, нужно закрыть. При правильной сборке конструкции можно подключать двигатель.

В зависимости от того, сколько бетона вы собираетесь замесить, выбирается индикатор мощности двигателя. При небольшом объеме можно смонтировать мотор с одной фазой. Если предполагается замешивать бетон больших объемов, устанавливается более мощный агрегат.

Следует помнить о передаче времени. Его необходимо заменить на шестерню. Это уменьшит количество оборотов двигателя.

Хорошие моторы есть в стиральных машинах, даже когда последние выходят из строя и выбрасываются — моторы оставляют и потом используют в хозяйстве (например, для мини-машины). Здесь был рассмотрен типовой двигатель от стиральной машины (нового и старого типа) и схема его раздельного подключения на 220 В., но сначала позволю выложить немного скучной теории, которую можно передать на Вторая, практическая, часть статьи.

Теория электродвигателя на 220 В

Асинхронные двигатели для однофазной сети — это в основном двигатели с двухфазными обмотками и вспомогательной фазой, взятой от конденсатора. Такие моторы используются в бытовой технике. Этот двигатель используется, в частности, в приводе стиральной машины. Помимо двигателей с двухфазной обмоткой, двигатели с высокой фазой обмотки иногда используются в некоторых других бытовых приборах.

Двигатель при прямом пуске можно получить от тока, значительно превышающего его номинальное значение.Этот ток называется пусковым током двигателя, а его значение варьируется в диапазоне IR = 5-7 в .

Одним из способов уменьшения пускового тока является использование переключателя «звезда треугольник». Двигатель, предназначенный для работы статора в треугольном включении при заданном сетевом напряжении, включен в звездную систему на момент пуска:

За счет пониженного напряжения входящей в фазу обмотки статора и перехода от треугольного тока к току ток, снимаемый с сети, уменьшится в три раза по сравнению с пусковым током в треугольной схеме.Однако при подключении к звезде двигатель в три раза меньше точки пуска, что делает невозможным использование этого способа при тяжелом пуске (с большой нагрузкой).

Конденсатор электродвигателя

Для малых двигателей (

C [ICF] = (1800 x PN) / U2

где Pn [Вт] — номинальная мощность двигателя, u [in] — напряжение питания.

Эта формула также подходит для расчета номинала пускового конденсатора для однофазных двигателей с начальной фазой.

Для двигателей большей мощности (> 1 кВт) предполагается мощность около 70 мкФ / 1 кВт. Необходимо использовать пусковые конденсаторы с рабочим напряжением 400..630 в переменном токе.

Можно опустить расчеты и просто подключить штатный двигатель от омывателя к 1 фазе 220 В через конденсатор на 7 микрофрад, включенный между необходимыми клеммами. К середине подключите первый провод электросети, а второй, в зависимости от направления вращения, к одному из конденсаторов.Падение мощности будет 30% — это теоретически.

Вопрос выбора конденсатора решается легко. Вот примеры значений бака для разной мощности двигателя.

PN. [Вт]180250370550750 1100
ИЗ [ICF] 4 5 6 8 12 16 20 30

Мощность вращения в стиральной машине в обоих направлениях одинакова. Это двигатели с типовым подключением для однофазного двигателя. Основная обмотка подключается непосредственно к 220 В и параллельно с фазной обмоткой вместе с подключенным конденсатором.Если перевернуть провода обмотки, двигатель переключится на другую сторону, но мощность будет немного меньше. Эта схема работает во время отжима. То же самое для медленного и быстрого вращения — бак переключается внутри шайбы с 7 мкФ на 16 мкФ.

Подключение мотора мотора

Этот двигатель содержит две независимые обмотки:

для синхронной скорости 3000 об / мин — двухфазная обмотка.

для синхронной скорости 500 об / мин — симметричная трехфазная обмотка .Система трехфазного подключения позволяет изменять скорость вращения, переключая мощность обмотки.

В двигателе старого типа обычно 5 проводов черного, синего, белого, красного и зеленого цветов. Была проведена серия измерений для определения обмоток и сопротивления между ними вышло:

• Сине-черный 85 Ом
• Сине-зеленый 85 Ом
• Черно-зеленый 80 Ом
• Бело-синий 15 Ом
• Бело-красный 30 Ом

Подключение старого электродвигателя требует поиска запуска запуска с помощью мультиметра.

• By — начальная обмотка . Он предназначен только для запуска двигателя и запускается с самого начала, пока двигатель не начнет вращаться.
• ОБ — обмотка возбуждения . Это рабочая обмотка, которая работает постоянно и постоянно вращает двигатель.
• SB — кнопка С которой напряжение подается на пусковую катушку и отключается при запуске двигателя.

Подключение электродвигателя от новой шайбы

Если посмотреть на клеммную колодку с проводами спереди, то обычно первые два левых провода — это провода-провода, благодаря которым измеряется и регулируется скорость вращения стиральной машины.Нам они не нужны — крест крест.

В разных моделях стиральных машин провода различаются по цвету, но принцип подключения остается неизменным. Вам просто нужно найти нужные провода, перекусив их мультиметром.

Рабочий тахогенератор в спокойном состоянии обычно имеет сопротивление 50-100 Ом. Вы сразу найдете эти провода и отключите их.

Если нужно изменить обороты двигателя в обратном направлении, просто перетащите перемычку на другие контакты.Посмотрите на схемы, как это выглядит.

Два контакта проходят через щетки к обмоткам ротора, а два других контакта идут к обмотке статора. Остальные контакты — датчик для измерения скорости вращения мотора. Обмотки ротора и статор соединены последовательно и, меняя концы одной из обмоток, вы меняете направление вращения. Без электронного регулятора двигатель разгонится до нескольких тысяч оборотов в минуту (как при максимальном отжиге).

Всем известно, что подключение двигателя от стиральной машины вполне возможно осуществить и к другим изделиям, работающим от такого устройства. Именно электродвигатель — это сердце абсолютно любой техники, чтобы она работала и могла выполнять поставленные задачи. Именно в стиральной машине за работу барабана отвечает двигатель, и если подключить его к другому оборудованию, вполне можно добиться работы не с меньшим оборотом.

Где я могу подключить двигатель от станка? Вариантов огромное количество, а главное то, что при наличии данных о работе таких продуктов и правилах подключения вполне можно собрать новые устройства, которые могут пригодиться в хозяйстве.Не стоит выбрасывать белье, пока оно не будет полностью разобрано, так как внутри может находиться огромное количество полезных аксессуаров. Например, при поломке машины марки Indesit может получить двигатель мощностью 430 Вт, способный развивать скорость до 11500 оборотов в минуту. Естественно, использовать его можно только при условии, что предмет полностью исправен и не будет вызвана причина поломки новой техники. Идей о том, как можно использовать двигатель старой пишущей машинки, невероятно много, и даже в детской стиральной машине есть свой двигатель, способный вывести.

Опции :

1. Самым простым вариантом является изготовление шлифовального станка, который позволит вам затачивать такие предметы, как ножницы, ножи и подобные завихренные предметы. Включается такой наждак только после аккуратной фиксации мотора на поверхности прочной основы, а также установки вала на точильный камень или шлифовальный круг. После сборки можно подключать оборудование к сети.
2. Если ведется строительство, например, частного дома или заливка окружающей среды бетоном, то может потребоваться бетономешалка.Именно ей можно пользоваться электродвигателем. Переделать смывку в бетономешалке несложно, а для этого нужно отсоединить бак от моечного оборудования.
3. Вибростолы с использованием такого мотора позволят изготавливать шлакоблок, стоимость которого не мала, а своими руками не сэкономить.
4. На участке много травы? Есть ли кролики, которым нужна трава? Регулярно проводится облучение сена? При правильном использовании мотора он может стать отличной заменой триммера и позволяет быстро, просто и без больших затрат чистить траву.Этот агрегат считается просто необходимым для тех, кто живет за городом и особенно для тех, кто любит заниматься сельским хозяйством.

Это лишь минимальный перечень того, что можно сделать, если использовать деталь от стиральной машины в виде электродвигателя. Могут потребоваться различные насадки, дополнительная емкость или вообще вспомогательные детали, но если у вас есть идея, вы создадите новое оборудование быстро и без вложений.

Схема подключения электродвигателя стиральной машины

Чтобы переделать стиральную машину в новую технику с использованием такой детали, как электродвигатель, была качественной и приносила результат, необходимо обратить внимание на советы специалистов по поводу способа подключения схема будет осуществляться.Снять двигатель можно даже из советского Вашингтона под названием Вятка, главное, чтобы он был рабочий.

Функция подключения машины осуществляется :

• За счет использования такого компонента, как конденсатор, подключиться к которому необходимо как можно более правильно;
• С отсутствием пусковой обмотки.

Перед подключением желательно разобрать провода по цветам. Эта группировка позволит вам подключиться без ошибок.

На раздаточной коробке 3 типа проводов. :

1. Две белые проводки — это подключение тахогенератора, которое не требуется.
2. Коричневый и красный провод идут на обмотку статора и ротора.
3. Серый и зеленый необходимы для подключения к графитовым щеткам.

В зависимости от модели двигателя, например от промывки Сибири, выпущенной в СССР или индиезита, могут отличаться и сами провода, и их количество, но подключение должно быть предельно точным.Чтобы обнаружить обрыв проводов, достаточно прозвонить их мультиметром. Тот, который идет к тэхерману, — это сопротивление в 60-70 Ом. Эти кабели изолированы и отведены в сторону.

Двигатель от стиральной машины: подключение к 220

Мойка двигателя — это устройство, которое имеет: специфические характеристики, отличную мощность, четыре выхода для включения, возможность работы только от сети, большие обороты вращения в зависимости от модели, работа регулятора мощности. Electroscham требует соединения обмотки статора с щеткой ротора.

Для этого с помощью специальной ленты формируются перемычка и изоляция.

Далее идут провода от обмотки ротора и второй щетки. Их необходимо подключить к домашней сети напряжения. Если подключить двигатель к сети 220 вольт, вращение начнется автоматически, что может привести к травмам, а предотвратить это можно, установив на любую поверхность. Есть возможность изменить направление вращения, за что перемычка кушает на другую группу контактов.

Типы моторов для стиральной машины

Для такой детали, как пусковой двигатель, для которой нужна электрическая сеть или просто ток, можно найти применение даже в таком оборудовании, как автонасос.

Для этого можно использовать двигатели из разных стиралов, например :

• Донбасс;
• Рига;
• Nuova;
• IBMEI.

Независимо от того, сколько лет выпуска, двигатель может прослужить много времени при правильной установке.Существует множество способов, как снизить или увеличить скорость вращения или понять, почему реле не работает, однако, чтобы включить устройство в комплектное оборудование, необходимо не только ознакомиться с рекомендациями, но и внимательно. следить за каждым этапом работы.

Подходящие двигатели :

• Daoce U4 со щетками, daaa;
• РТК 1Ул4, Ухл4, 1У4;
• HXGP1L, 3U4, 3HL4, 9HL4.

Особенно часто применяется коллекторный двигатель, так как его статор представляет собой постоянный магнит, который может попеременно подключаться к току постоянного напряжения.Это своего рода реверс, позволяющий в небольших количествах потреблять энергию и экономить бюджет. Не менее востребованы двигатели электронного типа, имеющие на корпусе электронный блок управления.

Современные двигатели имеют специальный регулятор оборотов, необходимый для регулирования скорости вращения.

Зачем вам такая деталь? Если двигатель будет подключаться к бетономешалке или к вибратору, необходимо будет снизить скорость вращения и, соответственно, направить ее на снижение работоспособности.Чрезмерная вибрация позволяет лучше провести желаемый процесс.

Чтобы подключить регулятор двигателя от машины, в которой он был установлен, необходимо сделать следующее. Его извлекают из полости старого стирающего вместе с радиатором, который представляет собой полупроводниковый прибор, за счет которого он управляется включением и выключением. Далее он впаивается в микросхему реле, заменяя маломощный элемент. Если нет навыков работы с такими процессами, лучше доверить это настоящему профессионалу, например, компьютерщику.Особенно, если цветная лента тянется и греется.

Как запустить двигатель от стиральной машины

Как дать жизнь новому двигателю и сколько времени потребуется для запуска двухскоростного агрегата, уже известно, однако как запускать и управлять, если есть неисправности? Вполне возможно, что такое, что двигатель просто не заводится, даже при условии, что можно было все правильно подключить. В этом случае нужно проверить подогрев двигателя, после того, как он заработает.Достаточно пар минут и если за это время тепло не распространяется на все детали, то требуется определить место скопления тепла. Это может быть участок статора, узел или подшипник.

Основная причина быстрого нагрева элемента :

• Наличие износа или засорения подшипника;
• Сильное увеличение емкости конденсатора, которое может иметь только асинхронный двигатель.

После этого проверка проводится каждые 5 минут и достаточно трех раз.Если винт весь подшипник, то нужно разобрать, смазать или заменить, так как бывают случаи, когда он не подлежит восстановлению. Категорически запрещается допускать перегрев моторной системы, так как это может вызвать поломку всего нового оборудования и потребовать затрат.

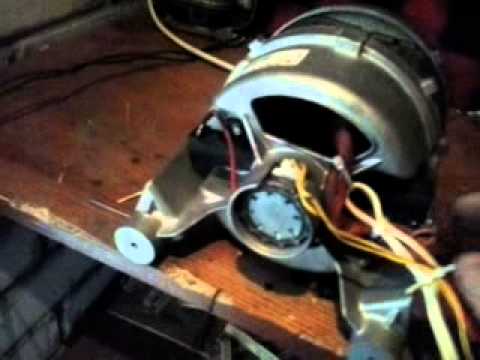

Как подключить мотор от стиральной машины (видео)

Самое главное не заводить двигатель, а правильно его подключить и сделать так, чтобы новое устройство прослужило долгое время без поломок.Если нет навыков работы с такими деталями и тем более с электрооборудованием, то вникать в их глубины и пробовать делать новые изделия нежелательно.

Если сломалась стиральная машина, то выбрасывать не стоит — можно подключить работающий двигатель от старой стиральной машины.

Эта часть техники может прослужить какое-то время.

Приложений движка можно найти очень много.

Стиральные машины работают на двигателях другой конструкции: коллекторных, асинхронных, электронных.

Прежде чем что-либо делать со старым двигателем, нужно его снять. Для разных типов нужно выполнять свои действия.

Для всех типов двигателей в первую очередь необходимо отключить технику от напряжения 220 В, канализации и водопровода.

В отключенном состоянии машина должна простоять не менее 10 часов. Конденсатор за это время успеет разрядиться. Только после этого двигатель можно будет забирать. Схема действия подробно описана ниже.

Асинхронный двигатель — провода, соединяющие часть асинхронного двигателя и конденсатор, не должны отрезаться. Аккумулятор нужно вытаскивать вместе с двигателем.

У АКБ вид может отличаться в зависимости от модели стиральной машины. Это может быть ящик из металла, пластика, чаще всего герметичный.

Содержит конденсатор — один или несколько, которые соединены параллельно друг с другом.

Стоит задуматься, как подключить почту.Мотор и аккумулятор.

Схема подключения может отличаться. Обмотка может быть подключена к сети 220 В напрямую, а другая через конденсатор. Существующая схема должна быть неизменной.

Его необходимо подключить к напряжению 220 В и начнется вращение асинхронного двигателя.

Стоит быть осторожным — трогать элементы двигателя можно будет только после разрядки конденсатора.

Коллектор — вот такие низковольтные двигатели. На их статоре установлены постоянные магниты, которые подключены к постоянному напряжению.

Двигатель обычно представляет собой наклейку, на которой указано рекомендуемое напряжение. Только такое напряжение должно быть подключено к такому электронному письму. Мотор

Электроника — Мотор должен быть взят от стиральной машины с блоком управления. На самом блоке обычно указывается напряжение, к которому нужно подключить мотор.

При подаче напряжения следует быть внимательными — важно соблюдать полярность, так как реверс в двигателях такого типа невозможен.

Бывает, что двигатель не заводится сразу. В этом случае нужно делать дополнительные выводы. Они обслуживают ноль или логическую единицу. После этого начнется вращение двигателя.

Механический — с мотором может быть редуктор, приводящий в движение реверсивное устройство. Вы можете найти два выхода.

Ток, указанный на наклейке на двигателе, подключен к источнику. После этого двигатель начнет вращаться. Частота ротации этого письма.Мотор маловат — всего 4-5 оборотов в минуту.

Для подключения двигателя к переменному току необходимо выполнить ряд действий:

• Должен быть специальный прибор, определяющий обмотку проводов — тестер;
• Для определения пары проводов щуп-тестер подключается к любому проводу, а остальные проверяются поочередно. Если при подключении тестером обозначено соединение, то эти два провода и есть пара. Соответственно, вторые два провода тоже составляют пару;
• Две обмотки необходимо измерить на уровне сопротивления.Где показатель больше — заводится обмотка;
• От разных обмоток провод нужно соединить попарно, после чего его подключают к напряжению 220 В;
  На пусковой трос рекомендуется установить выключатель.

Бывают случаи, когда нужно изменить направление вращения мотора. В этом случае выводы лаунчера рекомендуется поменять местами.

При подключении двигателя к напряжению 220 В через конденсатор или напрямую следует быть очень внимательными.Перед подключением двигателя его необходимо отремонтировать.

В этом положении он не будет сильно вибрировать. Сама безопасность и другие тоже чрезвычайно важны.

Вторая жизнь двигателя старой стиральной машины

Работающий двигатель старой стиральной машины коллекторного типа можно использовать, соорудив множество полезных устройств. Некоторые из них рассмотрим в этой статье.

Шлифовальный станок

Шлифовальный станок — приспособление, которое пригодится в любом хозяйстве.

Его может изготовить любой человек, если есть рабочий двигатель от стиральной машины «Индезит», «Аристон» или любой другой.

При установке точильного камня может возникнуть проблема — отверстие на камне может отличаться от диаметра электронного вала. Мотор.

В этом случае вам понадобится дополнительная деталь, которая рассчитывается специально. Такой переходник сможет изготовить любой токарь. Для этого ему нужно знать диаметр вала.

Должен быть не только переходник. Должен присутствовать специальный болт, гайка, шайба.

Резьба на гайке должна быть нарезана в зависимости от того, в каком направлении будет вращаться двигатель.

Для вращения по часовой стрелке нить нужно обрезать с левой стороны, против часовой стрелки — с правой.

Если сделать все наоборот, то камень полетит, так как работа пойдет на вращение.

Если есть мусорный орех, но он не подходит по своему направлению, можно изменить направление вращения. Для этого необходимо поменять места обмотки провода.

После подключения рабочей обмотки к сети 220, пусковая пара должна быть подключена к рабочей катушке.

Второй конец необходимо ненадолго присоединить к выводу обмотки. Движение сборщика электронной почты. Двигатель заведется в одну из сторон.

После изменения места пуска направление вращения двигателя изменится на противоположное.

Вращение двигателя можно изменять без использования конденсатора. В этом случае после подключения рабочей обмотки к 220 В камень резко прокручивается в нужном направлении.

Двигатель заведется, и машина заработает.

Не использовать электронную почту. Двигатели большой мощности. Для шлифовального станка вполне достаточно двигателя, выдерживающего напряжение 150-200в.

Наждачная бумага должна вращаться с частотой не более 3000 оборотов в минуту. Если частота вращения выше, существует риск поломки точильного камня.

Если вы пользуетесь такой машиной в домашних условиях, то специалисты рекомендуют использовать мотор с частотой 1000 оборотов в минуту.

Самодельный шлифовальный станок должен быть снабжен дополнительными элементами, защищающими человека, работающего за ним, от пыли, каменных частиц.

Кусок металла толщиной около 2 мм может служить кожухом.

Вибростол.

Применив мотор от стиральной машины «Аристон», «Ардо» или другой модели, можно сконструировать вибротол.

Будет полезно, если в планах есть устройство для создания плитки. Она может поставить двор у себя дома, садовые дорожки.

Вибростол — Дизайн простой. Он состоит из плоской пластины, которая соединяется подвижными соединениями с основанием. Движение коллекторного двигателя приводит в движение пластину.

В результате из бетона в формах уходит воздух, улучшается качество плитки.

Положение коллекторного двигателя должно определяться схемой. Если вы установите email. Мотора нет на этом месте, стол не сможет правильно работать, качественная плитка не подойдет.

Бетономешалка

Двигатель от старой машины можно использовать для создания бетономешалки. Этот продукт не подходит для промышленных объемов, но для нужд собственного двора вполне приемлем.

Чтобы стиральная машина превратилась в бетономешалку, потребуется не только двигатель, но и бак.

В емкость бака активаторного типа нужно вставить две лопасти по внешнему виду, похожие на букву «П», предварительно сняв с нее штатный «родной» активатор.

Лезвия для сборки просто. Достаточно взять стальную полосу толщиной около 5 мм, отрезать от нее необходимое количество, согнуть и два лезвия расположить так, чтобы они составляли прямой угол.

Когда лопасти готовы, их необходимо подключить к Баку через отверстие, где ранее был активатор.

Отверстие в бачке, через которое слилась вода, необходимо закрыть. Если все произошло правильно, можно приступать к подключению двигателя.

В зависимости от того, какой объем бетона планируется замешивать, подбирается мощность двигателя. Если нужно замесить небольшое количество, можно установить однофазный мотор.

Если томов больше, стоит установить почту.Мотор от стиральной машины более мощный.

Не забываем про ременную передачу, которая была в машинке. Рекомендуется заменить на коробку передач. Это снизит частоту вращения двигателя, в то же время, оборот будет низким.

Анатомия и детали стиральной машины

Ваша стиральная машина представляет собой сложное устройство, и иногда вы можете немного запутаться, когда дело доходит до установки стиральной машины или даже решения проблем со стиральной машиной .Чтобы помочь вам лучше понять свою стиральную машину, вот введение в детали стиральной машины, а также некоторая базовая информация о том, как она работает.

Части стиральной машины

Поскольку каждая стиральная машина имеет свой собственный дизайн и особенности, некоторые детали в вашей машине могут отличаться. Но познакомьтесь со своей стиральной машиной с некоторыми общими деталями, которые вы можете найти в своей машине.

• Водяной насос. Это обеспечивает циркуляцию воды в машине в двух направлениях.Он используется для циркуляции воды во время цикла стирки, а также для слива воды во время цикла отжима.
• Клапан подачи воды. Он расположен рядом с точкой входа воды, которая открывается и закрывается автоматически, когда вы загружаете одежду, в зависимости от того, сколько воды требуется.
• Барабан. Знаете ли вы, что в стиральных машинах на самом деле две ванны? Тот, куда вы видите, где загружена одежда, — это внутренний барабан, который вращается вокруг стиральной машины и перфорирован с отверстиями, позволяющими воде входить и выходить.Внешний бак содержит внутренний барабан и воду, предотвращая ее утечку в остальную часть машины и поддерживает внутренний барабан.
• Мешалка или лопасти. Он находится внутри бака стиральной машины и помогает стирать белье. Большинство полностью автоматических стиральных машин имеют эти лопасти на вращающемся внутреннем барабане, который управляется вращающимся диском, тогда как полуавтоматические стиральные машины используют мешалку, которая вращается внутри машины для создания тока в машине.В любом случае они предназначены для перемещения одежды во время стирки, чтобы моющее средство подействовало и удаляло частицы грязи и загрязнения с вашей одежды, помогая одежде тереться друг о друга во время стирки.
• Мотор стиральной машины. Это в сочетании с мешалкой или диском, который вращает барабан, производит вращательное движение. Это в основном механизм, который заставляет вашу машину работать.
• Сливная труба. Вся грязная вода после стирки удаляется из машины через сливную трубу.
• Печатная плата (PCB). Здесь вы найдете основную электронику, которая управляет машиной, от электрических компонентов до цепей. Они могут быть запрограммированы и помогают управлять машиной, выступая в качестве искусственного интеллекта стиральной машины, иногда даже определяя время, необходимое для полоскания или стирки.
• Таймер. Это помогает установить время стирки одежды, которое можно установить вручную или автоматически.
• Нагревательный элемент. Это нагревает воду в стиральной машине до желаемой температуры.

Как работает стиральная машина?

Большинство процессов в вашей стиральной машине, таких как барабан, клапаны, насос, двигатель и нагреватель, управляются электрически. Средняя стирка будет выглядеть примерно так:

1. Вы загружаете в машину белье, дозируете Ariel и выбираете нужную программу.
2. Программатор в вашей машине открывает клапаны, чтобы пропустить в машину горячую и холодную воду, которая затем заполняет обе бочки.Некоторое количество воды также попадает в лоток для моющего средства (если он используется в вашей машине) и смывает все моющее средство в основную часть машины.
3. Клапаны отключаются, когда вода поступает в машину.
4. Термостат измеряет количество воды, поступающей в вашу стиральную машину, и может нагреть воду с помощью нагревательного элемента до необходимой температуры.
5. Когда вода достигает желаемой температуры, внутренний барабан начинает вращаться вперед и назад, перемешивая одежду в теплой мыльной воде, взбалтывая ее, чтобы удалить пятна и загрязнения.
6. Моющее средство удаляет грязь с одежды и затягивает ее в воду.
7. Клапан снова открывается, и грязная вода стекает из бочек. Насос помогает избавиться от воды.
8. Клапан снова пропускает чистую воду в бочки.
9. Внутренний барабан снова вращается, чтобы смыть одежду от остатков грязной воды или моющего средства.
10. После полоскания внутренний барабан начинает вращаться на высокой скорости, чтобы удалить оставшуюся воду. Эта вода выходит через небольшие отверстия во внутреннем барабане во внешний барабан, прежде чем насос удалит оставшуюся воду, и ваша одежда будет готова к сушке.

Определение первопричины проблемы, которая может возникнуть в вашей машине

При таком большом количестве сложных компонентов в стиральной машине также может возникнуть много проблем с вашей стиральной машиной. У вас могут возникнуть проблемы во время установки стиральной машины , если водоснабжение не подключено правильно, или вы обнаружите, что вам нужен ремонт стиральной машины, так как двигатель выходит из строя или не работают клапаны. Если вы не знаете, что делаете со своей машиной, лучше позвонить профессионалу, иначе вы рискуете нарушить гарантию.

Однако, если вы обнаружите, что ваша полностью автоматическая стиральная машина не дает вам результатов по удалению пятен , которые вы ищете, возможно, проблема в моющем средстве. Моющее средство для ручной стирки может привести к образованию слишком большого количества пены в вашей машине во время стирки, что затруднит удаление пятен и удаление моющего средства. Вот почему вы захотите использовать моющее средство, предназначенное для полностью автоматических стиральных машин, таких как Ariel.

Ariel специально разработан для удовлетворения ваших потребностей и уникальной формулы, обеспечивающей наилучшую производительность внутри вашей стиральной машины.Ariel предлагает ассортимент моющих средств от обычного Ariel (для ваших полуавтоматических стиральных машин) до Ariel Matic Front Load (для вашей полностью автоматической стиральной машины с фронтальной загрузкой) и Ariel Matic Top Load (для вашей полностью автоматической стиральной машины с верхней загрузкой). машина), чтобы обеспечить лучшее удаление пятен за 1 стирку.

5-проводная электрическая схема электродвигателя стиральной машины

Схема электрических соединений двигателя стиральной машины с 5 проводами — Здравствуйте, друзья, Электропроводка! В статье, которую вы читаете на этот раз под названием «Схема подключения двигателя стиральной машины с 5 проводами», мы хорошо подготовили эту статью, чтобы вы могли прочитать и извлечь информацию в Это.Надеюсь, содержание сообщения Электросхема электродвигателя стиральной машины, статья 5, Принципиальная схема статьи 5-проводная электрическая схема двигателя стиральной машины, то, что мы пишем, может помочь вам понять. Приятного чтения.

Заголовок: 5-проводная электрическая схема двигателя стиральной машины
Ссылка: Схема электрических соединений 5-проводного двигателя стиральной машины

Ссылки по теме

В этом видео показано, как подключить мотор на beko wm5140w и ariston a1400wd.Это изображение из двигателя стиральной машины, переделанного в двигатель постоянного тока, наблюдая за исходным подключением, мы обнаружим, что у него 8 контактов, начиная с тахографической катушки 8 7, которую я показал ранее, мы не будем использовать в этой конфигурации, двигаясь вниз не подключены 5 4 3 — это соединение статора, которое имеет вид одиночной катушки с двумя соединениями и еще одним дополнительным центральным ответвлением.

Схема электрических соединений мотора стиральной машины Мотор стиральной машины

Основы подключения мотора стиральной машины Позвольте мне показать вам, как подключить мотор стиральной машины, основы для преобразования этого универсального мотора в мотор-генератор стиральной машины, никаких навыков не требуется.

5-проводная электрическая схема двигателя стиральной машины . Они будут работать на максимальных оборотах, если вы подключите их вот так. Выполните техническое обслуживание 5 qxd 20 11 2015 11 37 am стр. 6. На приведенной ниже схеме электрических соединений трехпроводного двигателя стиральной машины.

См. Данные производителя двигателя о двигателе для получения электрических схем на стандартной раме ex e ex d и т.д. В приложении мы рекомендуем множество категорий о электрических схемах стиральных машин, которые мы собрали с разных сайтов из многих категорий.Используется 6-проводный таймер.

Эти схемы актуальны на момент публикации, проверьте электрическую схему, поставляемую с двигателем. Электропроводка стиральной машины может быть разного цвета и разного количества проводов, но в рабочем состоянии она всегда будет одинаковой. Это самый простой способ подключить стиральную машину, которая в данном случае будет ленточно-шлифовальной машиной.

Вы обнаружите, что имеется 3 набора обмоток, поэтому вы либо подключаете их к инвертору звездой или треугольником и управляете им с помощью инвертора.Схема подключения двигателя стиральной машины — это руководство о том, как подключить этот универсальный двигатель, также известный как двигатель стиральной машины, и объяснение, что за ним стоит, так что проверьте его. Оба эти мотора являются универсальными моторами 220В переменного тока.

6 проводов одинакового цвета, одинаковой толщины и заземления говорят о том, что это трехфазный двигатель, требующий либо инверторной платы, которая была частью стиральной машины, либо внешнего небольшого инвертора на 1 кВт. Схема подключения двигателя стиральной машины. Таймер запускает двигатель стиральной машины на определенное время.

Будьте осторожны, изолируйте источник питания, используйте УЗО и МС подходящего номинала, а также заземлите устройство и никогда не касайтесь его после подключения. Базовая электрическая схема двигателя стиральной машины называется прямым приводом, если он подключен к прямому проводу переменного тока, или двигатель стиральной машины с горячей проволокой очень прост, просто следуйте за проводами и, начиная с нижней 1 3, оставайтесь подключенными, а остальные 2 и 4 мы будем подключать их к Аккумулятор или источник переменного тока подключение такое же, потому что это универсальный двигатель.Используя таймер, двигатель работает по часовой стрелке и против часовой стрелки.

Схема электрических соединений однофазного двигателя 220 В

Схема электрических соединений однофазного двигателя с 5 выводами 6 выводов однофазного двигателя

Основы подключения двигателя стиральной машины Дом двигателя стиральной машины

Контакт на схеме подключения

Схема подключения стиральной машины Стиральная машина Электромотор стиральной машины

Схема электрических соединений однофазного двигателя 220 В Схема проводов

Электрическая схема двигателя стиральной машины Ge Схема электрических соединений Ge и

Схема электрических соединений электродвигателя мощностью 5 л.с. 10 Ge

Схема соединений

Электромотор стиральной машины с переменным током

Схема подключения стиральной машины Мотор стиральной машины

Схема подключения стиральной машины Стиральная машина Samsung

Схема подключения стиральной машины Мотор стиральной машины

Схема подключения стиральной машины Таймер Стиральная машина

Схема подключения Мотор стиральной машины Мотор стиральной машины

Таким образом, эта статья 5-проводная электрическая схема мотора стиральной машины

Вот и все, что касается электрической схемы 5-проводного мотора стиральной машины на этот раз, надеюсь, она будет полезна для всех вас.Увидимся в другой статье.

Теперь вы читаете статью Схема электрических соединений 5-проводного двигателя стиральной машины со ссылкой на адрес https://diagramofwiring.blogspot.com/2020/06/5-wire-washing-machine-motor-wiring. html

5 общих проблем с мотором стиральной машины

Двигатели стиральной машины могут быть одним из самых проблемных компонентов этого бытового прибора. После двигателя другие распространенные проблемы могут включать проблемы с дренажем, электрикой и барабаном.

Электродвигатель стиральной машины — это центральный блок, который приводит в движение все устройство. Без него ничего бы не получилось. Если есть проблема с вашей стиральной машиной, скорее всего, она исходит от двигателя или напрямую связана с ним. Причина этого в том, что двигатель обеспечивает питание работающих внутренних элементов стиральной машины. К ним относятся мешалка, коробка передач, насос и сцепление.

Если двигатель погаснет, все остальное не будет работать. Ниже перечислены пять наиболее распространенных признаков проблем с двигателем.

Найдите мотор для стиральной машины на Amazon.

1. Стиральная машина не накачивает и не отжимает

Может случиться так, что стиральная машина не перекачивает воду и не отжимает ее, а также не отжимает. Это могло произойти при работающем двигателе, а если этого не произошло, скорее всего, из-за неисправного переключателя крышки. Этот переключатель находится возле дверной коробки внутри стиральной машины. Если он неисправен, его необходимо заменить.

2. Насосы, но не вращаются

Опять же, переключатель крышки может заставить стиральную машину перекачивать воду, но не вращать.Другая возможная причина — сломанная муфта, пластмассовый или резиновый соединитель, соединяющий вал двигателя с трансмиссией. Замена — единственный вариант, когда он сломается. Другие возможные причины включают обрыв ремня, изношенное сцепление или неисправный приводной двигатель. Приводные двигатели предназначены для движения в двух направлениях. Он может выгореть, двигаясь в одном направлении, продолжая работать в другом. К сожалению, если это не удается, необходимо заменить весь двигатель.

3. Стиральная машина не перемешивает

Мешалка предназначена для перемещения одежды в воде перед циклом отжима.Если шайба не перемешивается, проблема может заключаться во многих из тех же вещей: неисправный переключатель крышки, муфта на двигателе, изношенный ремень или сцепление, неисправный приводной двигатель или шкив или трансмиссия. Если сцепление вышло из строя, иногда можно заметить черное вещество на земле под шайбой. Это указывает на необходимость замены сцепления.

4. Одежда все еще мокрая

После цикла отжима стиральная машина, не работающая должным образом, может оставить одежду мокрой.Опять же, причиной может быть муфта двигателя. Это зависит от марки. Например, у Maytag это может быть изношенный ремень, а у продукции GE — изношенное сцепление.

5. Проблемы в каждом цикле

Стиральная машина, которая не вращает, не перемешивает и не выполняет каждый цикл полностью, может иметь неисправный приводной двигатель, который необходимо заменить. На шайбах GE, возможно, вышел из строя рычаг автоматического переключения сцепления, и его потребуется отремонтировать техником.

К счастью, проблемы со стиральными машинами обычно связаны только с несколькими компонентами, многие из которых связаны с двигателем.Двигатель приводит в движение компоненты, которые позволяют стиральной машине наполнять водой, перемешивать, вращать и сливать воду. Хотя некоторые небольшие и недорогие детали легко отремонтировать самостоятельно, помните, что для некоторых более крупных работ требуется помощь специалиста или полная замена основного компонента.

Как работают стиральные машины — ApplianceAssistant.com

Сегодняшние стиральные машины

выпускаются в двух основных механических стилях: «верхняя загрузка» и «фронтальная загрузка», также называемая «горизонтальный доступ».

Идея похожа, но, очевидно, есть некоторые отличия.Ниже приводится обзор того, как работают стиральные машины.
Щелкните Ссылки на странице для получения более подробной информации, устранения неполадок и помощи!

Варианты конструкции стиральных машин различаются в зависимости от производителя, но общие принципы, по сути, одинаковы, и их можно разделить на две части: систему управления стиральной машиной и механическую систему стиральной машины. Система управления стиральной машиной состоит из таймера, пультов управления, переключателя размера загрузки (реле давления), переключателя температуры воды, переключателя крышки.Механическая система включает двигатель, трансмиссию, муфту, внутренний и внешний стиральные баки, систему подвески, мешалку, насосы, водяной клапан и ремень или муфту двигателя.

Стиральные машины очищают одежду, пропуская через ткань смесь воды и моющего средства. Воздействие воды, насыщенной моющим средством, на ткань одежды — это то, что позволяет моющему средству химически разрыхлить грязь, застрявшую в ткани, и отделить ее от ткани. Ваши благословения; Раньше люди били мокрую одежду о камень, разрыхляя грязь!

В стиральных машинах с верхней загрузкой мешалка с храповым механизмом движется вперед и назад, волоча одежду на дно бака стиральной машины.Затем одежда возвращается наверх, где мешалка снова захватывает ее. В стиральной машине с фронтальной загрузкой одежда снова и снова перекатывается через воду в основании бака. После откачки воды внутренний барабан использует центробежную силу для выжимания воды из тканей и одежды путем вращения от 500 до 1200 об / мин (оборотов в минуту) в зависимости от модели стиральной машины.

Поисковые инструкции по ремонту шайб

Ванна

Все стиральные машины имеют две ванны.Внутренняя ванна содержит вашу одежду и имеет множество отверстий, позволяющих воде беспрепятственно проходить во внешнюю ванну, которая на самом деле содержит воду. Во время отжима цикла внутренний бак вращается со скоростью около 500 об / мин (оборотов в минуту) в стиральных машинах с верхней загрузкой, в то время как стиральные машины с фронтальной загрузкой и энергосберегающие стиральные машины вращаются намного быстрее, примерно на 1000 об / мин. Это позволит выдавить большую часть воды из вашей одежды, что значительно сократит время высыхания. Затем сливной насос удаляет грязную воду для стирки из внешнего бака.Чуть эффективнее и удобнее отжима!

Хотя это было большим усовершенствованием по сравнению со стиральной доской, это также было значительно опаснее.
Этот свободный рукав может стоить вам руки.

Подвесная система

В современных стиральных машинах используется система подвески, состоящая из пружин, скользящих пластин и опорных подушек, чтобы поддерживать стиральный бак в правильном положении и контролировать усилия, необходимые для вращения и остановки внутреннего бака, а также для снижения уровня шума, связанного с омыватель механика.

Видео ремонта шайбы подвески

Как работает стиральная машина

---

---

Помощь и советы по ремонту стиральной машины от RepairClinic.com

---

Как очищает:

---

Вы, наверное, заметили, что в ванне, в которую вы загружаете одежду, есть сотни маленьких дырок. Эти отверстия позволяют воде течь во внешнюю ванну, которая является твердой и удерживает воду. В машинах с верхней загрузкой, как правило, посередине находится мешалка. Мешалка вращается по часовой стрелке и против часовой стрелки (примерно три четверти оборота), погружая одежду в воду для ее стирки.Одежда продолжает двигаться от верхней части ванны вниз и обратно. Это движение, наряду с трением, вызываемым трением одежды, позволяет моющему средству и воде проникать в каждый уголок вашего груза и разрыхлять почву.

Машины с фронтальной загрузкой не имеют мешалки. Вместо этого барабан вращается по горизонтальной оси, как и ваша сушилка. Без мешалки одежду проталкивают через небольшое количество воды на дно барабана, чтобы очистить ее. Этот эффект завивки вместе с трением, вызванным трением одежды, очищает ее.Обычно в погрузчики с фронтальной загрузкой можно уместить больше одежды, так как в барабане нет мешалки, и одежду легче стирать.

Мотор и насос:

Двигатель приводит в движение вращающийся бак и мешалку во время стирки, влажной сушки и отжима. Насос откачивает воду из бака и поднимает ее в слив или бак для стирки. Насос может быть прикреплен к приводному двигателю барабана напрямую или с помощью отдельного ремня насоса. На некоторых более новых машинах насос представляет собой отдельный блок с собственным приводным двигателем, который управляется таймером или платой управления в подходящее время для опорожнения машины.Большинство насосов имеют ограничение на то, насколько высоко или в каком объеме они могут выталкивать воду из машины.

В одном направлении двигатель работает через муфту и / или трансмиссию, вращая бак для стирки со скоростью от 400 до 800 об / мин у погрузчиков с верхней загрузкой и от 600 до 1500 об / мин у фронтальных погрузчиков. Это вращение выталкивает воду за счет центробежной силы из одежды во внешнюю ванну. Затем эту воду откачивают в канализацию. Большинство погрузчиков имеют двухсторонний или реверсивный двигатель. В противоположном направлении двигатель работает через ту же муфту и трансмиссию, перемещая мешалку вперед и назад во время цикла стирки.Современные фронтальные погрузчики обычно имеют реверсивный двигатель с регулируемой скоростью, но без муфты или трансмиссии, так как нет мешалки для движения вперед и назад. Скорости отжима и стирки контролируются с помощью печатных плат, которые увеличивают или уменьшают частоту напряжения, подаваемого на приводной двигатель.

Заправочный клапан:

Самый распространенный заправочный клапан — иногда его называют впускным клапаном для воды — размером с кофейную чашку. Он контролирует поступление горячей и холодной воды в машину.

Клапан состоит из трех основных компонентов:

• соленоид горячей воды
• соленоид холодной воды
• корпус смесительного клапана

К заправочному клапану подсоединены три шланга:

• Шланг горячей воды из дома
• Шланг холодной воды из дома
• заправочный шланг, который направляет воду во внутреннюю ванну

Когда электричество поступает к одному или обоим соленоидам, вода проходит через клапан во внутренний бак стиральной машины.Когда прекращается электричество, прекращается и вода.

На многих более новых машинах заправочный клапан может быть намного больше, чем чашка для кофе. К нему также может быть прикреплено несколько соленоидов и шлангов, поскольку клапан используется для отвода воды для подачи мыла, отбеливателя и смягчителей ткани.

Таймер и селекторные переключатели:

Переключатель таймера обычно находится за самой большой шкалой на главной панели управления. Это может быть механическое устройство, очень похожее на простые часы, или полностью электронное устройство с цифровым отсчетом.

Таймер запускает стиральную машину по заранее заданному шаблону. Он обеспечивает электричеством все компоненты стиральной машины в нужное время и в течение нужного периода времени.

Селекторные переключатели или ручки различаются от машины к машине. У большинства стиральных машин есть один или несколько переключателей или ручек на панели управления в дополнение к переключателю таймера / запуска. Они позволяют вам отрегулировать определенные настройки, такие как температура воды, скорость отжима и цикл таймера.

Муфта двигателя и / или ремень:

Некоторые шайбы используют муфту для соединения двигателя напрямую с трансмиссией, поэтому ремень не нужен.Муфта представляет собой резиновый диск толщиной ½ дюйма и диаметром 1–½ дюйма, зажатый между двумя пластиковыми звездочками.

Многие шайбы используют ремни для соединения двигателя с трансмиссией или насосом. Ремень обычно представляет собой черный резиновый канат, который обычно представляет собой петлю от 24 до 30 дюймов. Он очень похож на ремень, который можно найти на автомобильном двигателе. Ремень или соединительный элемент являются желаемым «слабым звеном» в стиральной машине. Если бак или мешалка застревает или заклинивает, сначала выйдет из строя ремень или муфта, что помогает защитить трансмиссию и другие важные компоненты.Замена ремня или муфты — гораздо более простой и дешевый ремонт, чем замена трансмиссии или мотора.

Текст статьи и изображения дополняют RepairClinic.com.

---

Запчасти для стиральной машины …

---

---

Как заменить двигатель с прямым приводом на шайбе с передней загрузкой

Как заменить двигатель с прямым приводом на шайбе с передней загрузкой | Руководство по ремонту

Пожалуйста, включите JavaScript для просмотра веб-сайта.

В этом руководстве по ремонту шайбы объясняется, как установить новый приводной двигатель в шайбу с передним приводом.Этот тип шайбы не имеет приводного ремня; приводной двигатель присоединяется непосредственно к валу прядильной корзины. Если двигатель с прямым приводом выйдет из строя, корзина омывателя не будет вращаться. На панели управления обычно отображается код ошибки, если приводной двигатель выходит из строя. Например, отказавший электродвигатель с прямым приводом в шайбе LG или Kenmore с фронтальной загрузкой обычно вызывает отображение на элементе управления кода ошибки LE.

Следуйте инструкциям в этом руководстве по ремонту шайбы, чтобы заменить вышедший из строя двигатель с прямым приводом на одобренную производителем деталь шайбы.

Если вы не уверены, есть ли у вашей стиральной машины двигатель с прямым приводом, ознакомьтесь с объяснениями в наших ответах на часто задаваемые вопросы по стиральной машине.

Эта процедура ремонта распространяется на шайбы с прямым приводом и передней загрузкой производства Kenmore и LG. Вы также можете использовать ту же базовую процедуру для замены двигателя с прямым приводом в стиральных машинах с фронтальной загрузкой Samsung, Whirlpool, Maytag и Amana.

1. 01.

   Отключите электричество

   Выньте шнур питания из розетки.

   Надевайте рабочие перчатки для защиты рук.

   Попросите кого-нибудь помочь вам отодвинуть стиральную машину от стены.

2. Снимите 4 винта с задней панели.

   Поднимите, чтобы освободить заднюю панель, и снимите ее.

   ФОТО: Выкрутите винты из задней панели шайбы.

   ФОТО: Снимаем шайбу задней панели.

3. Снимите 17-миллиметровый болт на задней части двигателя и снимите ротор с двигателя.

   Совет. Удерживая ротор неподвижно, резко ударьте по храповику, чтобы ослабить болт ротора.

   ФОТО: Снимаем болт с мотора.

   ФОТО: Снимите ротор с двигателя.

4. 04.

   Отсоедините жгут проводов от бака.

   С помощью крестовой отвертки снимите винты с кронштейна жгута проводов и фиксаторов на задней части бачка омывателя.

   Выкрутите винт, которым крепится зеленый провод заземления на задней стороне ванны.

   ФОТО: Высвободите жгут проводов из ванны.

5. Снимите 6 болтов, которыми статор — неподвижная часть двигателя — крепится к баку.

   Освободите статор и отсоедините соединения жгута проводов.

   Снимите двигатель.

   ФОТО: Открутите болты, которыми статор крепится к баку.

   ФОТО: Отсоедините жгуты проводов статора.

   ФОТО: Снимаем провода с тахометра.

6. Подсоедините провода к двигателю и тахометру.

   Поместите новый статор на заднюю часть бака.

   Установите 6 болтов и плотно их затяните.

7. 07.

   Установите на место жгут проводов.

   Установите на место скобу жгута проводов и фиксаторы, которые крепят провода к задней части ванны.

   Подсоедините зеленый провод заземления к ванне.

8. Наденьте ротор обратно на вал.

   Нанесите на болт фиксирующую жидкость для резьбы.

   Установите болт на место и плотно затяните.

   Совет: откройте дверцу стиральной машины и попросите кого-нибудь удерживать вращающуюся корзину неподвижно спереди стиральной машины, пока вы крепко затягиваете болт ротора.

9. 09.

   Установите заднюю панель на место

   Поместите заднюю панель на заднюю часть шайбы и закрепите ее крепежными винтами. Плотно затяните винты.

10. Включите стиральную машину в электрическую розетку. Верните шайбу в исходное положение.

Предупреждение: Ремонт оборудования может быть опасным. Используйте соответствующие инструменты и защитное оборудование, указанные в руководстве, и следуйте всем инструкциям. Не продолжайте, пока не будете уверены, что понимаете все шаги и можете завершить ремонт.Некоторые виды ремонта должны выполняться только квалифицированным специалистом.

Симптомы, общие для всех шайб

Выберите симптом, чтобы увидеть соответствующий ремонт шайбы.

Основные причины: засоренный сливной шланг, забит сливной шланг, неисправный сливной насос, неисправность реле давления уровня воды, неисправная плата управления или таймер Основные причины: сломанный выключатель крышки или замок крышки, неисправное реле давления, сломанный узел переключения передач, неисправная система управления Основные причины: несбалансированная нагрузка, ослабленная гайка гаечного ключа, изношенный приводной блок, сломанный амортизатор или пружина подвески, мусор в сливном насосе Основные причины: негерметичный впускной клапан воды, неисправное реле давления уровня воды, неисправная электронная плата управления Основные причины: отсутствие электроэнергии, неисправность проводки, Плохой шнур питания, неисправность электронной платы управления, неисправная плата пользовательского интерфейса Основные причины: неисправность водонагревателя, неисправный переключатель температуры воды, неисправная плата управления, неисправный водяной клапан, неисправный датчик температуры воды Основные причины: изношенные собачки мешалки, неисправное сцепление, сломанная муфта двигателя, переключатель сбой в сборке, поломка дверного замка, отказ компонентов подвески Основные причины: отсутствие подачи воды, неисправность водяных клапанов, отказ реле давления уровня воды, отказ системы управления, неисправность d Дверной замок или переключатель крышки Основные причины: неисправный выключатель крышки или дверной замок, неисправный таймер или электронная плата управления, неисправность проводки, неисправный узел впускного клапана воды

Руководства по ремонту шайб с фронтальной загрузкой

1 июля 2013 г.

Лайл Вайшвилл

Выполните следующие действия, чтобы заменить плату интерфейса пользователя в стиральной машине с фронтальной загрузкой, если кнопки или индикаторы сломаны.

1 июля 2013 г.

Лайл Вайшвилл

Плата управления двигателем гарантирует, что двигатель вращается в правильном направлении и с правильной скоростью. Вы можете установить новую плату управления двигателем — просто выполните эти 6 шагов.

1 июля 2013 г.

Лайл Вайшвилл

Если плата управления машиной полностью не работает или не активирует компоненты стиральной машины должным образом, замените ее, следуя этим инструкциям.

Статьи и видео, общие для всех стиральных машин

Воспользуйтесь советами и советами в этих статьях и видео, чтобы максимально эффективно использовать свою стиральную машину.

5 февраля 2016 г.

Как предварительно обработать пятна на одежде

Персонал Sears PartsDirect

Получите советы о том, как лучше всего предварительно обработать пятна на одежде, в том числе о том, когда их обрабатывать и какой продукт использовать на конкретных пятна.
