Подключение стиральных машин к канализации: пошаговая инструкция :: SYL.ru
Подключение стиральных машин – весьма сложный и трудоемкий процесс. Однако если следовать определенным правилам монтажа, подсоединить данный аппарат будет под силу даже новичку. В сегодняшней статье мы рассмотрим, как производится подключение стиральной машины к водопроводу и канализации.
Выбираем место
Устанавливая подобную бытовую технику у себя в доме, необходимо помнить, что правильный монтаж является залогом ее безотказной работы. Способы размещения стиральной машинки могут быть самые разнообразные. Один из таких вариантов – установка в ванной комнате.
Стоит также отметить, что в последнее время все больше хозяев стали монтировать данную технику не в ванной, а на кухне. В некоторых случаях стиральная машина устанавливается в прихожей. Конечно, такой способ установки может показаться весьма странным, однако если площадь дома или квартиры позволяет разместить технику именно там, то почему бы и нет? К тому же размещение «стиралки» в прихожей – вполне эргономичный вариант.
Где же установить данную технику? Все очень просто: подключение стиральной машины производится к тому месту, где рядом расположены водопроводные коммуникации. Это наиболее оптимальное и экономное решение.
Этапы монтажа
Такая операция, как подключение стиральной машины к канализации, состоит из нескольких этапов:
- Подготовка к монтажу.
- Подключение к канализации.
- Подключение к водопроводу.
- Выравнивание положения бытовой техники (при помощи специального строительного уровня).
- Финальный этап – подключение к сети.
Что ж, давайте рассмотрим все эти этапы подробнее.
Подготовка к установке
После того как вы определились с местом установки машинки, следует снять упаковку и удалить транспортировочные болты и скобы техники. Также вынимаются механизмы крепежа, которые фиксируют вращающиеся детали машинки при ее транспортировке. После выкручивания болтов отверстия под них закрываются специальными пластмассовыми заглушками.
Обычно они уже идут в комплекте с аппаратом.
Стоит отметить, что если произвести запуск машинки без изъятия транспортировочных и фиксирующих элементов, она может получить повреждения или вовсе выйти из строя. В таких случаях она не подлежит гарантийному ремонту.
Подключение к канализации
Теперь самый ответственный шаг. Подключение стиральной машины должно производиться с учетом некоторых особенностей. Дело в том, что машинки, не оборудованные обратным клапаном (он пропускает воду только в одном направлении), не устанавливаются без учета ограничения уровня. При этом фирма-производитель должна указать минимальное и максимальное его значение в технической документации к изделию либо на самом аппарате (возле выпускного шланга).
Прежде чем подключение стиральной машины к канализации будет произведено, необходимо приобрести дополнительный сифон. При этом шланг бытовой техники надежно соединяется с системой слива воды из раковины. В таком случае даже если машинка протечет, лишняя вода выльется не на пол, а в канализацию через дополнительный шланг.
Такой способ установки следует взять на заметку жильцам квартирных домов. В таком случае они точно не затопят соседей снизу.
Иногда сливной патрубок монтируется на бортике ванны. Но такой метод является менее надежным, так как если случайно зацепить штанг, вся вода будет литься на пол.
Наиболее удачное подключение стиральной машины к канализации – методом проделки стационарного слива воды. В данном случае вы не будете беспокоиться о правильности угла расположения временных шлангов.
Что делать дальше?
После подключения шлангов следует проверить правильность расположения патрубка. Он должен быть расправлен по всей длине. Различные перегибы при этом исключены. По правилам техники безопасности сливной патрубок крепится на уровне 80 сантиметров от пола на тыльной стороне стиральной машинки. Для соединения при необходимости можно применить переходники на хомутах.
Подключение к водопроводу
Данная операция производится следующим образом. Для начала подготавливаются специальные гибкие шланги диаметром ¾ дюйма.
При необходимости их делают длиннее. При этом места соединения обязательно уплотняются при помощи резиновых прокладок.
Схема подключения стиральной машины через вентиль очень проста. В определенном месте трубопровода нарезается резьба, после чего на нее накручивают соответствующие крепежи и монтируют вентиль. После произведения каждой стирки подача воды полностью перекрывается. Также рекомендуется установить защитную сетку-фильтр. Она будет предотвращать попадание механических отложений в барабан машины. Периодически данную сетку необходимо очищать от отложений. Если этого не сделать вовремя, подача воды может быть усложнена, что приведет к нестабильной работе самой стиральной машинки.
Полезный совет
Подключение данной бытовой техники к водопроводу следует производить с использованием запорной арматуры и шаровых кранов. В случае необходимости благодаря этим элементам вы сможете остановить подачу воды. Тем самым предотвратите затопление в ванной или на кухне.
Принцип присоединения шланга к крану
Для подачи воды используются зачастую готовые отводы к сливному бачку или смесителю.
Само подключение осуществляется через тройники и патрубки. А для создания специальных мест для забора жидкости устанавливают сгоны. Что касается шланга, его длина должна быть относительно большой. В таком случае можно открутить шланг смесителя и подсоединить заливной патрубок машинки перед каждой стиркой.
Далее мы рассмотрим, зачем производится подключение стиральной машины (автомат в том числе) к водопроводу через смеситель. Вообще, такой метод подключения является временным. Он предполагает быстрое подсоединение машинки к системе водоснабжения (занимает по времени не больше 1-2 минут). Помимо этого, техника будет надежно защищена от протекания в то время, когда она не работает, в связи с отключением впускного шланга.
Выравниваем машинку при помощи уровня
Это действие необходимо для того, чтобы снизить уровень вибрации аппарата во время стирки одежды. Ведь не у каждого в доме есть идеально ровный пол. Обычно положение стиральной машинки выставляется путем подставки строительного уровня в горизонтальном положении.
Регулируется наклон машинки при помощи закручивания или выкручивания болтов ножек. Если таковые элементы не предусмотрены в конструкции машинки, можно подложить кусочек старого линолеума или древесины. Но все же это не очень надежный вариант.
Дальше следует проверить устойчивость техники на полу. Для этого следует прижать рукой верхние углы машинки. Если покрытие неровное, вы сразу почувствуете это, так как изделие будет наклоняться в ту или иную сторону. В таком случае заново произведите регулировку высоты расположения ножек и повторите эксперимент. Настройка выполняется до тех пор, пока машинка не встанет ровно на все ножки.
Подключение к электросети
На первый взгляд, это весьма легкий процесс. Однако здесь нужно запомнить несколько важных правил. Во-первых, следует заземлить распределительный щит. Делается это при помощи шины с сечением не менее 3 миллиметров. Розетка, в которую будет подключаться машинка, должна быть трехпроводной. То есть она содержит фазу, «ноль» и заземляющий провод.
Кстати, последний нужно тщательно заизолировать перед подключением.
Необходимо выделить, что провод заземления нельзя подключать к батареям отопления, а также к элементам газо- и водоснабжения.
Итак, мы выяснили, как производится подключение стиральной машины к канализации своими руками. Как видите, процесс несложный, но достаточно кропотливый. Особенное внимание следует уделить сливному шлангу, ведь именно он несет опасность затопления при неправильном подключении. Также тщательно изолируйте все соединения и регулярно очищайте сетку-фильтр от накопившейся грязи.
Подключение двигателя от стиральной машины
Для запуска мотора машинки нам нужно соединить провода на нем. Кстати, эта операция не требует применения пускового конденсатора и обмотки. В машинке есть два белых провода – их мы трогать не будем, так как они регулируют обороты электромотора. Красный – идет на обмотку статора. За ним расположен коричневый (он тоже направлен на обмотку). И последние – серый и зеленый провода.
Они идут к щеткам двигателя. К одному из выводов обмотки подключаем провод 220 В, ко второму – щетку. К оставшейся второй щетке подключаем второй шнур 220 В. После этого можно смело включать моторчик и проверять его работоспособность. На этом подключение электродвигателя стиральной машины можно считать завершенным. Но вращаться он будет только в одну сторону. Для того чтобы изменить его направление, следует поменять местами расположение щеток. Подключение двигателя от стиральной машины, как видите, не самый сложный процесс.
Как подключить двигатель от стиральной машины автомат к 220 схема
Главная » Разное » Как подключить двигатель от стиральной машины автомат к 220 схема
как подключить к розетке 220 вольт мотор от машины-автомата? Схема запуска и распиновка электродвигателя
Отработав свой положенный срок, стиральные автоматические машины выходят из строя и подлежат замене, но не стоит спешить выносить старую технику на помойку. У многих стиральных машин в хорошем состоянии остается электродвигатель, который при желании и хотя бы минимальных навыках работы с электротехникой можно использовать не только для различных хозяйственных нужд, но и для выполнения небольших производственных работ.
Электродвигатель от стиральной машины имеет возможность подключения к электросети с напряжением 220 Вт, а его скорость развивается до очень внушительных показателей – 10-11 000 оборотов в 1 минуту.
Электродвигатель можно подключить для какого-либо оборудования, например, сделать приспособление для заточки ножей, миксер для перемешивания бетонного раствора, соорудить небольшой домашний токарный или точильный станок, шлифовальное приспособление, сделать мощный вентилятор или тепловую пушку для обогрева гаража или дачи, создать измельчитель для материалов различных фракций и так далее. Народные умельцы мастерят из старого мотора даже электрогенератор. Главное – это ваше желание и умение.
Конструкции и варианты применения могут быть любыми, но привести их в движение поможет бывший в употреблении электродвигатель от стиральной машины, что в значительной мере облегчит ваш ручной труд и станет хорошим хозяйственным подспорьем.
Описание разных типов электродвигателей
Современная стиральная машина-автомат, как правило, имеет трехфазный электродвигатель, но старые советские аналоги могли иметь и двухскоростной режим работы, хотя встречаются теперь они очень редко.
Любой электрический двигатель – это аппарат, работающий с помощью электроэнергии, и предназначается он для приведения в движение различных конструкционных элементов.
Разбирая стиральную машину, вы можете увидеть в ней электродвигатель с тахогенератором, который регулирует число оборотов, совершаемых вращающимся валом, а в зависимости от типа, электромотор может быть щеточный или сконструирован без применения щеток. Разные производители автоматических стиральных машин используют для различных моделей определенные типы электродвигателей, которые подразделяются на 3 варианта.
Асинхронный
Чаще всего асинхронные электромоторы бывают трехфазными, но среди них у старых моделей стиральных машин иногда попадаются и двухфазные варианты.
Вращение электродвигателя возникает при разности частот, возникающих в процессе вращения магнитных полей.
Асинхронные электродвигатели надежны и долговечны, их обслуживание заключается в регулярной смазке внутреннего подшипникового механизма. Однако такой электромотор имеет большой вес и громоздкие габариты, что не всегда является удобным во время его применения.
Коэффициент полезного действия у асинхронных электродвигателей не самый большой, поэтому их применяют для бытовых моделей стиральных машин средней мощности.
Коллекторный
Этот тип электродвигателей стал современной модификацией, которая пришла на замену большим асинхронным моделям с невысоким КПД. В отличие от них, коллекторный электромотор имеет возможность работать как от постоянного, так и от переменного напряжения электротока. Электрический двигатель состоит из неподвижного статора и подвижного ротора. Статор генерирует энергию, а ротор передает ее на вращаемый вал, который является его составной частью.
У вала имеется коллектор, благодаря которому на обмотку ротора поступает электроэнергия.
Такой электрический двигатель способен выполнять вращение в любую нужную сторону, то есть вправо или влево, стоит лишь изменить у него полярность при подключении щеток на обмотке статора. Для коллекторного типа электромотора характерна не только высокая скорость его вращений, но и возможность плавного изменения скоростного режима, что регулируется путем изменения напряжения. Коллекторный электромотор имеет компактные габариты, кроме того, для него характерен большой пусковой момент.
Этому электродвигателю требуется частая замена щеток и чистка коллектора, что производится в результате регулярных профилактических осмотров агрегата подобного типа. Щеточный узел считается самым слабым местом у таких электродвигателей. И хотя период работоспособности щеток составляет от 8 до 10 лет, все это время в процессе работы щетки стачиваются, из-за чего на всех остальных деталях электрического двигателя оседает мелкодисперсная угольная пыль.
Инверторный
На сегодняшний день самым современным типом электродвигателя, с компактными размерами и высоким уровнем коэффициента полезного действия при высокой мощности, является инверторный тип. В его составе, как и у других электромоторов, есть статор и ротор, но число соединений между ними минимально. Так как внутри электродвигателя нет элементов, которые быстро изнашиваются в процессе работы, это позволяет агрегату работать без перебоев довольно длительное время, не создавая при этом шума и вибраций. Инверторные электродвигатели стоят в стиральных машинах дорогостоящих моделей, так как себестоимость такого электрического мотора значительно выше его аналогов.
Анализируя свойства всех 3-х типов электродвигателей, можно сделать выводы, что асинхронный вариант – наиболее прост по своей конструкции, но у него невысокий уровень КПД. Коллекторный тип электромотора хорош тем, что дает возможность регулировки оборотов вращения.
А электрический двигатель инверторного типа способен работать без использования в своем конструктиве щеток и иных деталей, которые используются в других типах электромоторов.
Схема подключения
Подключение к сети электропитания у стиральных машин нового поколения производится при помощи специальной колодки с клеммами. Если двигатель у вас коллекторный, то в этой колодке будут расположены:
- 2 соединения от щеток;
- 2 (а иногда и 3) электроконтакта, идущих с обмотки статора;
- 2 провода, подключаемых к тахометрическому датчику.
Внутри двигателя соединения расположены в раздаточном блоке.
Перед тем как подключить электромотор от старой стиральной машины, необходимо не только определить его тип, но и найти все имеющиеся электропровода в раздаточном блоке. Вы должны обнаружить там 2 белых провода, которые отходят от тахогенератора, затем найти провода красного и коричневого цвета, которые идут к статору и ротору, а также найти зеленый и серый провода – они крепятся к графитовым щеткам. При выполнении работ обратите внимание на то, что электромотору не потребуется запуск через конденсатор, а также подключение не потребует и пусковой обмотки.
Далее, нужно отодвинуть провода, которые крепятся к тахогенератору, так как для подключения электромотора они не требуются. Цвет оплетки проводов у стиральных машин различных производителей может отличаться, и чтобы их определить правильно, нужно ориентироваться по их сопротивлению. Те провода, которые крепятся к таходатчику, покажут сопротивление 50-70 Ом. Оставшиеся провода, которые будут участвовать в подключении электромотора, надо прозвонить мультиметром – это поможет найти им свою пару.
Перед тем как выполнить включение электрического мотора, потребуется закрепить его на устойчивой поверхности. Следует помнить, что как только вы попробуете соединить электромотор с электросетью в 220 Вт, его вал тут же начнет свое скоростное вращение. По этой причине при выполнении пуско-наладочных работ требуется внимательность и осторожность, чтобы не травмировать руки.
У старой советской стиральной машины, как и у большинства современных моделей, электрический двигатель имеет четыре провода, то есть это 4 вывода, идущие от мотора.
Но вы можете встретиться и с электродвигателями, у которых будет 5, 6 или даже 7 выводов, хотя для включения электромотора нужно найти только провода, напрямую подсоединяющиеся к статору и ротору.
Лишние провода могут быть контактами платы управления, с помощью которой выполняется регулировка работы стиральной машины и выбор программ стрики.
Выполнение подключения вы можете увидеть на изображенной электросхеме. Пользуясь электросхемой, нужно открепить обмотку статора и щетки ротора, для чего требуется обнаружить у электромотора соответствующие контакты и сделать между ними перемычку, называемую «распиновка», которую в дальнейшем вам следует заизолировать.
На электросхеме перемычка показана розовыми стрелками. Остальные 2 контакта, которые остались от еще одной щетки и обмотки ротора, подключают к электросети. Далее, устройство нужно снабдить рычагом включения-выключения, а для того чтобы регулировать направление стороны вращения вала у электромотора, нужно перекинуть такую перемычку на другие 2 контакта.
Старой техники
Стиральные машины старого образца чаще всего имеют асинхронный тип электродвигателя, у которого имеются 2 обмотки – рабочая и пусковая. Отличие между ними состоит в том, что у пусковой обмотки данные показателей сопротивления при измерениях будут выше, чем у рабочей. Если при разборе электродвигателя вы увидите контакты от обеих этих обмоток, и они будут в хорошем состоянии, значит, подключить такой электрический двигатель будет несложно. Сделать это можно с применением конденсатора, который рассчитан на величину напряжения, равную от 450 до 600 В. Емкость конденсатора должна быть не менее 8 мкФ.
При подключении электрического мотора находят пары контактов от рабочей и пусковой обмоток, а затем их подключают к конденсатору. Если при пробном включении электродвигатель будет вращаться не в ту сторону, которая вам нужна, нужно поменять местами контакты подключения у пусковой обмотки.
Современной машины-автомата
Большинство стиральных автоматических машин оснащены электрическими двигателями асинхронного типа, поэтому в качестве примера рассмотрим его подключение.
Трехфазные электрические моторы асинхронного типа – наиболее часто встречающиеся агрегаты, которые могут работать даже при напряжении в электросети до 380 В. Но чтобы подключить их к однофазной электросети 220 В, потребуется подсоединить конденсатор – он будет не только держать перепады напряжения в сети, но и снижать мощность электродвигателя, что обеспечит вам безопасность при его использовании.
Для подключения понадобится электропровод со штепсельной вилкой на конце, к нему подсоединяют конденсатор. Затем делают распиновку – для этого с другой стороны конденсатора крепится провод-перемычка. Далее нужно прибором мультиметром прозвонить обмотку электродвигателя для обнаружения контактов с минимальным сопротивлением. Затем вставляются провода, которые будут подключаться к сети электропитания, а к ним подключается конденсатор.
После включения электромотора, если пусковой конденсатор закреплен правильно, вы увидите вращение вала.
Если требуется сохранить работоспособность электродвигателя, но при этом регулировать число его оборотов, то к двигателю подсоединяют тахогенератор – этот датчик есть у каждой модели стиральных машин. «Датчик Холла» – так его еще называют, не только контролирует число оборотов вала электродвигателя с помощью специальной микросхемы. С его помощью в стиральной машине происходит оценка веса белья. Когда белье напитывается водой, определение веса позволяет датчику выбрать нужную скорость, которая требуется для раскручивания барабана.
При установке на электродвигатель тахогенератор имеет 3 вывода – 2 вывода необходимы для подключения электропитания, а еще 1 вывод снимает показания импульсов.
Важно не перепутать эти контакты во время установки, чтобы получить от работы датчика нужный вам эффект.
Полезные рекомендации
Иногда электромотор из старой автоматической стиральной машины не представляется возможным запустить, и причины этого бывают как механического характера, так и связанные с электрикой.
Причины сложностей запуска электромотора могут проявлять себя следующим образом.
- При включении электродвигатель нагревается, но вращения вала не происходит. Если попытаться вращать вал рукой, то можно услышать при этом скрежет металлических деталей. Этот звук говорит о том, что у электромотора поврежден подшипниковый механизм и его требуется извлечь и заменить.
- Иногда вращение вала электрического двигателя может быть затруднено, если в просвете между статором и ротором скопились какие-либо посторонние предметы, которые нужно удалить и вновь попытаться произвести запуск.
- Прозвон с помощью мультиметра всей электрической цепи поможет выявить наличие обрыва. У электродвигателей коллекторного типа проблема запуска может заключаться в изношенности щеток, в результате чего они не могут плотно примыкать к коллектору и энергия не генерируется.
Иногда при запуске электродвигателя от современных моделей стиральных машин пытаются определить пусковую обмотку, но у новых поколений электродвигателей ее нет, и запуск такого мотора производят без применения конденсатора.
О простом способе подключения мотора стиральной машины без приборов вы можете узнать ниже.
Цепь таймера двигателя мешалки стиральной машины
В статье подробно описана схема цепи управления мешалкой двигателя стиральной машины через заданную временную последовательность, которая также включает в себя чередование обратного вращения двигателя. Схема была запрошена г-ном Э. Рамой Мурти.
Технические характеристикиУ меня старая стиральная машина, которая до сих пор хорошо работает. В последнее время его печатная плата исчезла, и я не могу получить ее на месте.
Хорошая механическая / электрическая обработка.Таймер электромеханический и работает нормально. Что мне нужно, так это схема или ваш изготовленный предмет со спецификациями, приведенными ниже.
Он может работать на 220 В переменного тока, или я могу обеспечить 5 В постоянного тока через локальный адаптер питания. Устройство должно иметь для работы двигателя 2 или более реле для управления двигателем вперед и назад.
Время срабатывания реле составляет 2 секунды и 5 секунд вперед, 2 секунды и 3 секунды назад. Это для работы процесса агитации одежды.
Двигатель мощностью 0,5 л.с. Я должен иметь возможность поместить его в коробку, которая является водонепроницаемой. Пожалуйста, дайте мне знать, сколько я должен отправить вам банковским переводом, который должен включать в себя ваши расходы на упаковку и пересылку.
Заранее благодарю.
E.Rama Murthy., Visakhapatnam., AP
Понимание электропроводки двигателя стиральной машины
Прежде чем мы научимся создавать специализированный блок стиральной машины с таймером, важно изучить базовую схему 3 Мотор стиральной машины.
Как показано на приведенной ниже схеме, двигатель стиральной машины обычно имеет пару идентичных наборов обмоток. В отличие от двигателя вентилятора, две обмотки идентичны с точки зрения толщины провода и числа витков.
Это потому, что двигатель стиральной машины должен вращаться в обоих направлениях.
Это значит, что он должен двигаться против часовой стрелки и по часовой стрелке попеременно.
Следовательно, проводка выполнена таким образом, что каждая обмотка работает как основная обмотка, так и конденсатор запускается попеременно, в зависимости от того, какая обмотка выбрана реле таймера.
Как осуществляется обратное прямое вращение
На изображении выше, предполагая, что обмотка # 1 выбрана реле таймера, заставляет обмотку № 1 действовать как обмотка главного двигателя, а обмотка № 2 работает как опорный конденсатор начать намотку, чтобы начать вращение двигателя в указанном направлении.
Затем, когда реле таймера соединяется с обмоткой № 2, эта обмотка теперь становится основной обмоткой, а обмотка № 1 используется как обмотка запуска конденсатора для вращения двигателя в противоположном направлении.Таким образом, двигатель стиральной машины может вращаться в направлении назад / вперед, несмотря на то, что он является двигателем переменного тока.
Проектирование схемыПредполагаемое функционирование схемы контроллера мешалки электродвигателя стиральной машины может быть объяснено, как объяснено ниже:
При включении питания в цепь, вывод 15 IC сбрасывается с помощью C1, в результате чего сначала получается высокий уровень.
вывод № 3, который является первым выводом в порядке последовательности для IC 4017.
Вышеупомянутая высокая логика на выводе № 3 мгновенно проходит через C2, вызывая высокий логический уровень на входе N1, что, в свою очередь, вызывает высокий логический уровень на выход N2.
Вышеуказанная ситуация удерживает T2 и RL / 1 выключенными.
Теперь по истечении заданного времени в 2 секунды, которое можно установить путем соответствующего выбора значений C2 / R2 / R3, C2 становится полностью заряженным, что делает логический ноль на входе N1, который мгновенно изменяет состояния на выходах N1 / N2 вызывая логический ноль на выходе N2, который в свою очередь включает T1.
T1 передает короткий положительный импульс через вывод № 3 через свой эмиттер / коллектор на вывод № 14 IC1.
Вышеуказанный импульс синхронизирует IC1, так что теперь логический верхний вывод № 3 переходит к следующему выводу в порядке, вывод № 2.
Вышеупомянутый максимум на выводе 2 одинаково проходит на входе N3, что создает мгновенный минимум на его выходе.
Этот низкий уровень запускает T2 и RL / 1, активируя двигатель в определенном направлении в зависимости от разводки контактов RL / 2.
N4 удерживает вышеуказанное логическое состояние до тех пор, пока не истечет 3 секунды, что определяется значениями C3 / R7, после чего N4 возвращается в свое состояние, включая T3, что вызывает короткий импульс для вывода № 14 IC1.
Вышеуказанный импульс снова синхронизирует IC1, так что логика теперь переключается с контакта № 2 на контакт № 4 в порядке последовательности.
Высокий вывод № 4 снова повторяет первую последовательность, которая была реализована, когда логика была на выводе № 3.
Вышеуказанные условия отключают RL / 1 и двигатель еще на 2 секунды.
По истечении вышеуказанных 2 секунд T1 включается, обеспечивая импульс на вывод № 14, что приводит к смещению последовательности на вывод № 7.
Высокий уровень на выводе № 7 снова включает T2 / RL1, а также RL / 2. Однако на этот раз двигатель меняет направление вращения из-за активации RL / 2.
Значения C4 / R11 обеспечивают, чтобы вышеуказанное условие оставалось включенным в течение примерно 5 секунд. Через 5 секунд T5 выполняет синхронизацию контакта № 14, который переводит последовательность в следующий порядок контактов, который находится на контакте № 10. Поскольку контакт № 10 подключен к контакту № 15, ситуация мгновенно отражается и сбрасывается обратно к контакту № 3 …. и цикл повторяется.
принципиальная схема
Перечень запасных частей для вышеуказанной схемы таймера контроллера стиральной машины
- R1, R4, R5, R6, R8, R9, R10 = 10K
- R2, R3, R7, R11, C2, C3, C4 = ОПРЕДЕЛИТЬСЯ ПО ИСПЫТАНИЮ И ОШИБКЕ
- R12 = 100K
- C5 = 33 мкФ / 25 В
- T1, T3, T5 = BC557
- T2, T4 = 2N2907
- D1 —- D10 = 1N4007
- N1- — N6 = IC 4049
- IC1 = 4017
- RL / 1, RL / 2 = 6 В / 100 мА РЕЛЕ SPDT

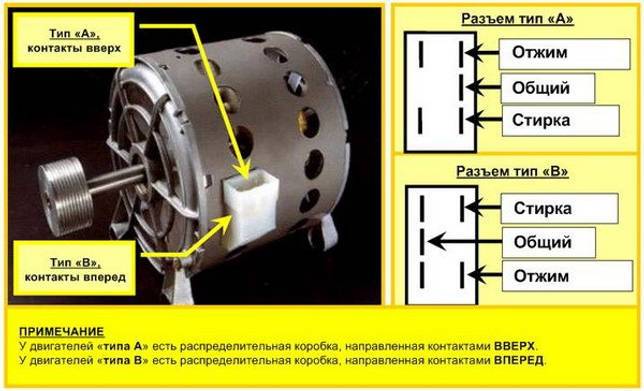

Как подключить соединения двигателя стиральной машины.
Как показано на приведенной выше схеме, двигатель будет иметь три провода, один из которых будет входом сети, а два других — для переворачивания или для изменения направления двигателя.
Вы можете обратиться за помощью к квалифицированному специалисту по ремонту стиральных машин для уточнения точных вводов проводов перед их подключением к цепи.
О Swagatam
Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и учебными пособиями.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать через комментарии, я буду очень рад помочь!
Как работает двигатель стиральной машины
Стиральные машины — незаменимый прибор в нашей повседневной жизни.
Они упрощают задачу чистки одежды и стали стандартной функцией в большинстве домашних хозяйств. Одним из ключевых компонентов стиральной машины является двигатель, который приводит в движение барабан и мешалку. Без работающего мотора стиральная машина не сможет эффективно выполнять свою работу. В этом посте мы подробно рассмотрим, как работает двигатель стиральной машины.
Общий обзор двигателя стиральной машины
Двигатель стиральной машины представляет собой тип электродвигателя, специально разработанный для приведения в действие барабана и мешалки стиральной машины. Двигатель отвечает за вращение барабана и мешалки, которая перемешивает воду и моющее средство для стирки одежды.
Двигатель стиральной машины обычно располагается в нижней части машины, под барабаном. Он соединен с барабаном и мешалкой через серию ремней и шкивов. Электродвигатель управляется электронной платой управления стиральной машины, которая регулирует скорость и направление вращения двигателя.
ВАМ НУЖНА УСЛУГА ПО РЕМОНТУ СТИРАЛЬНЫХ МАШИН В ОАЭ?
Если да, то вы обратились по адресу. На сайте hafixer.com мы предлагаем широкий спектр доступных услуг по ремонту стиральных машин в ОАЭ, которые обязательно удовлетворят ваши потребности.
Если у вас возникли какие-либо из следующих проблем со стиральной машиной, мы можем помочь:
- Отсутствие воды при использовании машины
- Шумная или плохо работающая машина
- Неисправность мешалки
- Стиральная машина неправильно сливает воду
Мы предлагаем различные доступные услуги по ремонту стиральных машин, которые обязательно удовлетворят ваши потребности. Кроме того, наши опытные специалисты всегда готовы помочь с любыми вопросами или проблемами, которые могут у вас возникнуть. Так что не ждите ни минуты — позвоните нам сегодня, чтобы получить дополнительную информацию о наших услугах по ремонту стиральных машин в ОАЭ.
Типы двигателей стиральных машин
Существует два основных типа двигателей стиральных машин: двигатели с прямым приводом и двигатели с ременным приводом.
Двигатели с прямым приводом обычно используются в новых стиральных машинах и более эффективны и долговечны, чем двигатели с ременным приводом. В двигателях с прямым приводом используется один вал для привода барабана и мешалки, что устраняет необходимость в ремнях и шкивах. Это приводит к меньшему трению и износу двигателя, что увеличивает срок его службы.
Двигатели с ременным приводом, с другой стороны, используют ремни и шкивы для привода барабана и мешалки. Эти двигатели обычно используются в старых стиральных машинах и менее эффективны, чем двигатели с прямым приводом. Двигатели с ременным приводом требуют больше обслуживания и более подвержены износу.
Компоненты двигателя стиральной машины
Двигатель стиральной машины состоит из нескольких компонентов, которые вместе приводят в действие барабан и мешалку.
- Статор: Статор — это неподвижная часть двигателя, содержащая катушки обмотки. Эти катушки создают магнитное поле, которое взаимодействует с ротором, создавая движение.
- Ротор: Ротор — это вращающаяся часть двигателя, прикрепленная к валу. Ротор состоит из набора ламинированных стальных сердечников, которые сложены вместе и обмотаны медной проволокой.
- Вал: Вал — это часть двигателя, которая соединяет ротор с барабаном и мешалкой. Вал обычно сделан из стали и поддерживается подшипниками для уменьшения трения.
- Подшипники: Подшипники представляют собой небольшие круглые компоненты, которые поддерживают вал и уменьшают трение. Обычно они изготавливаются из металла и рассчитаны на высокие температуры и давление.
- Конденсатор: Конденсатор представляет собой небольшой электрический компонент, используемый для запуска двигателя. Он накапливает энергию и отдает ее двигателю, чтобы помочь ему преодолеть инерцию и начать вращение.
Как работает двигатель стиральной машины?
Когда вы включаете стиральную машину, электронная плата управления посылает сигнал двигателю, чтобы он начал вращаться.
Конденсатор передает энергию двигателю, что помогает ему преодолеть инерцию и начать вращение.
Статор создает магнитное поле, которое взаимодействует с ротором, создавая движение. Ротор вращается с высокой скоростью, что приводит к вращению вала. Вал соединен с барабаном и мешалкой через серию ремней и шкивов, что также заставляет их вращаться.
Скорость и направление вращения двигателя контролируются электронной платой управления. Плата регулирует напряжение и частоту тока, подаваемого на двигатель. Изменяя напряжение и частоту, плата может увеличивать или уменьшать скорость двигателя.
Когда стиральная машина находится в режиме стирки, двигатель вращает мешалку вперед и назад, которая перемешивает воду и моющее средство для очистки одежды. Когда стиральная машина находится в режиме отжима, двигатель вращает барабан с высокой скоростью, что приводит к вытеснению воды из белья под действием центробежной силы.
Устранение неполадок Проблемы с двигателем стиральной машины
Как и любой другой механический компонент, двигатель стиральной машины со временем может выйти из строя.
Вот некоторые распространенные проблемы с двигателем и способы их устранения:
- Двигатель не запускается: Если двигатель не запускается, проверьте конденсатор, чтобы убедиться, что он исправен. Если конденсатор исправен, проблема может быть в обмотках двигателя или подшипниках.
- Двигатель шумит: Если двигатель издает необычные звуки, это может быть признаком износа подшипников. Замените подшипники, чтобы решить проблему.
- Двигатель перегревается: Если двигатель перегревается, это может быть признаком неисправности конденсатора или катушек обмотки. Проверьте конденсатор и катушки, чтобы определить проблему.
- Двигатель работает слишком медленно или слишком быстро: Если двигатель работает слишком медленно или слишком быстро, проверьте электронную плату управления, чтобы убедиться, что она работает правильно. Если плата работает правильно, проблема может быть в обмотках двигателя или подшипниках.
Двигатель стиральной машины является важным компонентом стиральной машины, отвечающим за питание барабана и мешалки. Понимание того, как работает двигатель и задействованные компоненты, может помочь вам устранить любые проблемы, которые могут возникнуть. При надлежащем обслуживании и уходе двигатель стиральной машины может прослужить много лет, гарантируя, что ваша одежда будет чистой и свежей при каждой стирке. HA Fixer предлагает профессиональные услуги по ремонту двигателей стиральных машин и другой бытовой техники, гарантируя, что ваша техника будет в отличном состоянии.
Как сделать генератор из двигателя стиральной машины? – Расписание сброса нагрузки Eskom
Двигатель стиральной машины можно использовать как генератор. Имея несколько бытовых инструментов и немного жира, каждый может сделать свой собственный генератор из двигателя стиральной машины. Первым делом необходимо собрать необходимые материалы. Когда у вас есть все необходимое, вы можете следовать подробной инструкции ниже, чтобы узнать, как сделать генератор из двигателя стиральной машины.
На этот вопрос нет однозначного ответа, так как есть несколько способов сделать это. Один из способов — снять статор с двигателя стиральной машины и использовать его для создания асинхронного генератора. Другой вариант — использовать двигатель стиральной машины в качестве генератора с прямым приводом.
Содержание
ПереключательМожно ли использовать двигатель стиральной машины для выработки электроэнергии?
Во многих домах есть двигатели, которые можно использовать в качестве генераторов. Эти двигатели используются в таких приборах, как стиральные машины, сушилки и водоотливные насосы, и известны как асинхронные двигатели. Асинхронные двигатели — это самые простые двигатели, которые можно использовать в качестве генераторов.
Двигатели стиральных машин широко используются в самых разных областях благодаря их широкому спектру возможностей. Они часто используются в портативных электроинструментах, таких как дрели, шлифовальные машины, циркулярные и лобзиковые пилы, где характеристики их двигателя хорошо работают.
Двигатели многих пылесосов и триммеров также превышают 10 000 об/мин, в то время как многие Dremel и аналогичные миниатюрные шлифовальные машины превышают 30 000 об/мин.
Можно ли превратить электродвигатель в генератор
В качестве генератора можно использовать как щеточные, так и бесщеточные двигатели постоянного тока. При использовании в качестве генераторов они производят электричество из механической энергии. Коллекторные двигатели постоянного тока обычно используются в приложениях, где требуется большая мощность, например, в электромобилях. Бесщеточные двигатели постоянного тока обычно используются в приложениях, где требуется высокая эффективность, например, в ветряных турбинах.
В этом проекте вы установите два двигателя на деревянную деталь, один в качестве двигателя, а другой в качестве генератора. Затем вы соедините два двигателя резинкой или ремнем, который закреплен на шкиве. Наконец, вы подключите светодиод к выходу генератора (красный и черный).
Сколько энергии может генерировать двигатель стиральной машины?
Двигатели стиральных машин предназначены для выработки трехфазного напряжения 400 вольт при мощности 400 ватт электроэнергии.
Однако в неумелых руках эти моторы могут быть весьма опасны. Если вы не знакомы с электричеством, лучше не обращаться с двигателями стиральных машин.
Двигатель стиральной машины представляет собой однофазный двигатель, работающий от напряжения 220 вольт и имеющий скорость 1325 оборотов в минуту. Его мощность составляет 110 Вт.
Двигатели стиральных машин переменного или постоянного тока?
Двигатель стиральной машины представляет собой тип двигателя серии переменного тока, что означает, что он предназначен для работы на переменном токе (AC). Двигатели серии переменного тока аналогичны двигателям серии постоянного тока по конструкции, но они немного изменены, чтобы обеспечить правильную работу двигателя от сети переменного тока. Двигатель стиральной машины, как правило, является универсальным двигателем, что означает, что он может работать как от сети переменного, так и постоянного тока.
Основной причиной снижения скорости стиральных машин является то, что в большинстве приводных устройств используются асинхронные двигатели с номинальной скоростью около 1350 об/мин.
Выходная скорость регулируется многоступенчатым редуктором и муфтой, но во время стирки часто бывает только одна скорость.
Сколько л.с. у двигателя стиральной машины
Номинальная мощность двигателя стиральной машины указывает количество энергии, которое двигатель способен генерировать. Чем выше рейтинг, тем мощнее двигатель. В Соединенных Штатах большинство стиральных машин имеют номинальную мощность двигателя от половины до трех четвертей лошадиных сил. На протяжении десятилетий половина лошадиной силы была отраслевым стандартом, но с появлением баков большей емкости некоторые производители соответственно увеличили мощность двигателя.
Любой ли двигатель переменного тока можно использовать в качестве генератора?
Обычный асинхронный двигатель переменного тока обычно можно использовать в качестве генератора без каких-либо внутренних модификаций.
При использовании в качестве генератора асинхронный двигатель создает переменный ток. Частота переменного тока будет зависеть от скорости вращения двигателя.
Однофазный генератор представляет собой тип электрического генератора, который вырабатывает одно постоянное переменное напряжение. Однофазные генераторы могут использоваться для выработки электроэнергии в однофазных электроэнергетических системах.
Можете ли вы сделать самодельный генератор
Да, вы можете сделать свой собственный генератор. В этой статье рассказывается, как сделать небольшой электрический генератор, но в Интернете есть много руководств по генераторам своими руками. Поищите в Интернете, чтобы найти инструкции для типа и размера, которые вы планируете сделать.
Генератор представляет собой устройство, преобразующее механическую энергию в электрическую. Самый простой генератор состоит из катушки проволоки и стержневого магнита. Когда вы проталкиваете магнит через середину катушки, в проводе возникает электрический ток.
Ток течет в одном направлении, когда магнит вдавливается, и в другом направлении, когда магнит удаляется.
Из какого мотора лучше всего сделать генератор?
BLDC или PMSM двигатели лучше всего использовать в качестве генераторов из-за их высокой эффективности и надежности. В этих двигателях нет щеток, что означает отсутствие износа, и они могут работать на высоких скоростях без каких-либо проблем.
Стиральная машина нуждается в разных уровнях крутящего момента для работы в режиме стирки или сушки. В режиме сушки бак стиральной машины вращается со скоростью 740 об/мин, а СДПМ со спицами — со скоростью 8584 об/мин. Требуемый крутящий момент для этого режима составляет 112 Нм. Однако в режиме стирки требуемый крутящий момент составляет всего 080 Нм.
Как превратить двигатель стиральной машины в ветряную турбину
Вертикальный ветряной генератор из двигателя стиральной машины может стать отличным способом получения чистой возобновляемой энергии для вашего дома.
Выполнив несколько простых шагов, вы легко превратите двигатель стиральной машины в мощный генератор. Сначала снимите двигатель со стиральной машины. Затем очистите детали и спроектируйте новую ступицу. Затем соедините вал и ступицу вместе. Наконец, прикрепите лезвия, и вы готовы к работе!
Если вы ищете способ выработки электроэнергии, лучше всего использовать двигатель стиральной машины, двигатель сушилки или автомобильный генератор. Вы даже можете создать потолочный вентилятор или генератор электрического вентилятора, если найдете подходящие двигатели. Только обязательно соблюдайте все меры предосторожности при работе с электричеством.
Final Words
Чтобы сделать генератор из двигателя стиральной машины, вам потребуется:
— Двигатель стиральной машины
— Головка генератора
— Клиновой ремень
— Шкив
— Муфта
1. Снимите двигатель стиральной машины со стиральной машины.
2. Прикрепите головку генератора к валу двигателя.
