Схема подключения компрессораРемонт холодильника должен осуществляться профессионалами. Не пытайтесь починить прибор, не обладая нужными навыками. Обратитесь в сервисный центр.
Где находится компрессор в холодильнике
Этот узел расположен сзади аппарата в его нижней части. Компрессор относится к главной детали, благодаря которой в тепловой системе циркулирует холодильный агент. В зависимости от назначения в холодильнике могут быть поставлены два узла. В движение компрессор приводит мотор. Современные улучшенные модели приборов комплектуют поршневыми компрессорами, внутри них установлен двигатель.
Поршневые устройства меньше ломаются, потому что в них исключена потеря хладагента.
Схема подключения компрессора холодильника
Знать ее должен специалист и пользователь, который сам обслуживает свой аппарат. Это поможет выяснить пригодность мотора к работе. Однако определить по какой причине произошла поломка, сможет лишь мастер.
Распиновка
На корпусе двигателя есть 3 вывода, распиновка которых обозначается буквами:
- С – общий выход;
- S – клемма пусковой обмотки;
- M либо R – клемма рабочей обмотки.
Тестер по очереди надо подсоединить к клеммам. Сначала проводят замер сопротивления пусковой и рабочей обмотки. Полученные значения складывают, потом сравнивают с сопротивлением между двумя обмотками.
Как подключить компрессор от холодильника без реле напрямую
Схема подключения без релеВ первую очередь прозванивают общий вывод. Затем к нему приставляют клемму, вторую присоединяют к рабочей обмотке. Важно с помощью показателя сопротивления установить, какая из них рабочая. Значение должно быть небольшим, высокое указывает на пусковую обмотку.
Необходимо знать, как подключить компрессор от холодильника без реле, иначе узел перегреется и за короткое время выйдет из строя. Следует проверить пробиваемость корпуса, иначе при касании рукой можно ощутить удар током. Для проверки обмотки левую клемму подсоединяют к обмотке на выходе, правую с другой стороны корпуса. Также проверяют и другие клеммы. Если они исправные и не пробивают, то прибор можно использовать. Такой рабочий компрессор надежный и безопасный. Если нет достаточных навыков и знаний, лучше обратиться в сервисный центр, так как специалисты точно знают, как подключить холодильник без реле напрямую.
Неправильные действия приведут к серьезным поломкам.

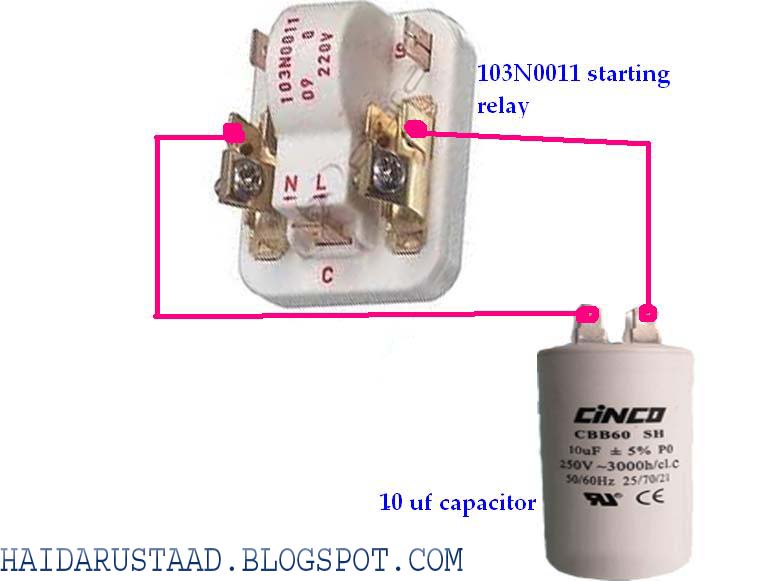

Как подключить компрессор к холодильнику с конденсатором
Процедура подключения компрессора прибора с конденсатором начинается с того, что двигатель к электрической сети подсоединяют при помощи клеммников. Сначала создают контакт с общим проводом, а потом рабочим. Электроэнергию на стартовый выход подают посредством короткого контакта оголенного провода.
Процедуру следует проводить с осторожностью, чтобы не поразило током. После включения в сеть из нагнетательного устройства послышится гудение. Мотор начнет дуть воздух при контакте с пусковым выходом. Так он должен поработать не больше 15 минут. Корпус может нагреться до 50°. Нельзя допускать перегревания. Электродвигатель должен запуститься. Если этого сделать не удалось, надо проверить компоненты в цепи питания.
Проверка работоспособности подключенного компрессора, запуск двигателя
Исправность компрессора определяют мультиметром.
Но прежде чем это делать, нужно удостовериться, что корпус двигателя не пробивает. Если все нормально, то щупы мультиметра поочередно прикладывают к каждому контакту. Если на экране появятся цифры, значит, неисправна обмотка, о работоспособности компрессора можно судить при высвечивании знака «∞».
Для продолжения проверки с компрессора снимают кожух. От контактов отсоединяют проводку. Перекусывают трубки электромотора, которые соединяют его и другие механизмы. Окручивают болты крепления и вынимают компрессор из кожуха. Потом выкручивают винты и измеряют сопротивление между контактами. Для этого прикладывают к выходным контактам щупы тестера. Нормальным считается сопротивление от 25 до 35 ОМ. Это зависит от модели холодильника и электродвигателя. Если показания ниже или выше, компрессор необходимо заменить. Затем проверяют работоспособность манометром.
К нагнетающему штуцеру присоединяют шланг с отводом, двигатель запускают и измеряют давление в компрессоре.
Если он исправен, то манометр покажет 6 Атм. Прибор следует тут же отключить, потому что давление будет быстро повышаться и механизм может сломаться. В непригодном для работы компрессоре манометр будет показывать не выше 4 Атм. Его придется убрать и установить новый. Для того чтобы заменить вышедший из строя компрессор требуются определенные навыки, так как это процесс довольно сложный. Лучше всего данную работу поручить профессионалу.
Если давление оказалось в норме, а прибор не включается, возможно, есть проблема в пусковом реле. Может так случиться, что после подключения двигателя от холодильника он не включается. Чаще всего причина в заклинивании. Исправить можно самому при помощи специального устройства с двумя диодами. Его подключают к обмоткам мотора и на несколько секунд подают напряжение. Затем через полминуты процедуру повторяют. Благодаря расклиниванию мотор удается раскачать.
Не во всех случаях определить причину неисправности холодильника можно, тестируя электрические цепи компрессора.
Для пуска электродвигателя при применении инверторных устройств понадобится установленный внутри прибора электронный блок. Если такой мотор пытаться принудительно запустить, то может случиться короткое замыкание, и тогда он окончательно выйдет из строя. Правильнее в этих случаях обращаться за помощью в специализированные сервисные центры, где работают опытные мастера и имеется соответствующее оборудование.
Рейтинг холодильников с инверторным компрессором
Samsung RS54N3003EF
объем холодильной камеры – 356 л;
объем морозильной камеры – 179 л;
компрессоров – 1;
камер – 2;
дверей – 2;
полки в холодильном отделении – 5;
ящики в холодильном отделении – 2;
ящики/полки в морозильном отделении – 6;
размеры (Ш*Г*В) – 91.20*73.40*178.90 см.
Цены в интернет-магазинах
LG GA-B419SWJL
объем холодильной камеры – 223 л;
объем морозильной камеры – 79 л;
компрессоров – 1;
камер – 2;
дверей – 2;
полки в холодильном отделении – 4;
ящики в холодильном отделении – 1;
ящики/полки в морозильном отделении – 4;
размеры (Ш*Г*В) – 59.
50*65.50*190.70 см.
Цены в интернет-магазинах
Haier C2F737CBXG
объем холодильной камеры – 278 л;
объем морозильной камеры – 108 л;
компрессоров – 1;
камер – 2;
дверей – 2;
полки в холодильном отделении – 5;
ящики в холодильном отделении – 2;
ящики/полки в морозильном отделении – 4;
размеры (Ш*Г*В) – 59.50*67.20*199.80 см.
Цены в интернет-магазинах
Samsung RB30A32N0SA/WT
объем холодильной камеры – 213 л;
объем морозильной камеры – 98 л;
компрессоров – 1;
камер – 2;
дверей – 2;
полки в холодильном отделении – 4;
ящики в холодильном отделении – 1;
ящики/полки в морозильном отделении – 3;
размеры (Ш*Г*В) – 59.50*67.50*178 см.
Цены в интернет-магазинах
Samsung RB37A5000SA
объем холодильной камеры – 269 л;
объем морозильной камеры – 98 л;
компрессоров – 1;
камер – 2;
дверей – 2;
полки в холодильном отделении – 3;
ящики в холодильном отделении – 2;
ящики/полки в морозильном отделении – 3;
размеры (Ш*Г*В) – 59.
50*65*201 см.
50*65*201 см.Цены в интернет-магазинах
🔥 Топ-10 лучших холодильников с инверторным компрессором
Как подключить компрессор холодильника напрямую без реле
Холодильник, как и любая бытовая техника, со временем может поломаться или просто устареть. Как показывает практика, второй вариант свойственен устройствам, которые в эксплуатации находятся двадцать и более лет. Но расстраиваться не стоит. Это повод приобрести новое современное оборудование. Оно отличается своими функциональными способностями в лучшую сторону. Поэтому такая замена будет вам только на руку.
Прежде чем выбрасывать холодильник, который пришел в негодность, проведите оценку работоспособности его отдельных деталей. Даже если произошла утечка фреона, и ремонт выполнить невозможно, то некоторые его агрегаты еще имеют ценность. Например, компрессор. Как показывает практика, его можно использовать не только в холодильнике, но и для решения многих других задач: накачать воздухом колеса, изготовить самодельный аппарат для покраски.
Компрессор в холодильнике: особенности устройства
Устройство холодильника
Компрессор в холодильнике – его важная составная часть. Довольно часто после поломки основного устройства он сохраняет свои функциональные способности. Это важно учитывать и не спешить отправлять его на свалку. Он непременно вам пригодится.
Закреплена данная деталь с помощью 4 гаек и двух трубок. Чтобы его отрезать, необходимо первые открутить, а вторые отрезать с помощью ножовки. Также есть еще одна трубка, которая заглушена намертво. Она расположена очень близко к компрессору, поэтому распилить ее не получится. Это может повредить саму деталь. Лучше для ее отсоединения использовать кусачки. Также важно отметить, что начинается демонтаж детали только после того, как само устройство отключено от розетки.
Проверка компрессора на исправность: особенности процесса
Проверка компрессора
Если вы точно не знаете, исправен компрессор или нет, то после того, как он снят, необходимо проверить его работоспособность.
Только после этого будет возможным его применение для других целей. Первое, что потребуется сделать, – это подключить деталь к электрической сети.
Признаками работы компрессора является следующее. Будет слышен звук в виде шипения. Он свидетельствует о том, что происходит процесс, заключающийся в засасывании воздуха в одну трубку и выходе через другую.
Компрессор
Важно во время демонтажа компрессора сохранить в нем масло целым и невредимым. Для этого перерезается кабель, который идет от датчика температуры. После этого проводится измерение показателей сопротивления, определяется месторасположение контактов, которые замкнуты. Это все потребуется и далее. Они являются пригодными для использования. Также стоит сохранить электросхему бытовой техники. Ее пример показан на фото, приведенном ниже.
Реле холодильника: особенности устройства
Реле компрессора
Во многих моделях холодильников фирмы «Атлант» предусмотрено наличие реле. Это и неудивительно. Данная деталь играет важную роль в процессе компрессора.
Она отвечает за то, чтобы деталь не перегревалась, не ломалась. Исправное реле обеспечит длительную и качественную службу.
Чтобы подключить реле холодильника, важно определить марку устройства. После этого взять аналогичный элемент. При этом потребуются рекомендации, которые находятся в схеме устройства. Согласно им выполняется подключение реле. Причем процесс похож на тот, который проводится в холодильнике.
Как подключить реле компрессора холодильника?
Подключение реле
Чтобы подключить реле компрессора холодильника, необходимо выполнить несколько простых действий. При этом используется шланг стеклоомывателя. Найти его не составит труда. Он есть практически в любом магазине, который занимается продажей запчастей для автомобилей.
Что касается эксплуатации устройства, то важно следить за уровнем масла. Это позволит избежать перегрева. При этом длительность работы устройства не должна превышать сорока пяти минут. В противном случае оно может быстро выйти из строя.
Данное устройство является электрическим. Поэтому при его использовании необходимо соблюдать технику безопасности. Прежде чем приступать к эксплуатации, обязательно проверяется качество изоляции проводов. При этом применяется только специальный материал. Во время использования устройства руки должны быть обязательно сухими.
Также стоит отметить, что надеяться на долгую службу подобного устройства не стоит. Так как на это гарантий никто не сможет предоставить. Это необходимо учитывать, поэтому иногда лучше приобрести новый компрессор, чем использовать самодельный.
Как подключить холодильник без реле?
Вопрос «Как подключить холодильник без реле?» интересует многих. Данный процесс имеет свои нюансы, которые важно учитывать. При этом важна не сама схема подключения, а ее принцип. Первое, с чего необходимо начать, – это прозвон общего вывода. Он расположен особняком левее от остальных. После этого потребуется приставить клемму к общему выводу. Вторая клемма присоединяется к рабочей обмотке.
При этом важно определить, какая обмотка рабочая. В этом поможет показатель сопротивления. Он должен быть невысоким. Большее сопротивление указывает на то, что обмотка является пусковой.
Если выполнить неправильное подключение, то возможен перегрев компрессора, и устройство быстро выйдет строя. Поэтому важно проводить эту работу не только аккуратно, но и внимательно. Также стоит проверить на пробиваемость корпуса обмотками. В противном случае, прикоснувшись рукой, вы почувствуете удар тока. Вероятность этого достаточно велика, так как компрессор уже был ранее в использовании. Чтобы проверить обмотки, необходимо левую клемму присоединить к обмотке со стороны выхода. Правая же направляется с другой стороны корпуса. Таким образом проверяются остальные клеммы. Если было определено, что они надежны и не пробивают, то могут использоваться. Компрессор в рабочем состоянии будет максимально безопасен.
Посмотреть, как подключить холодильник без реле, можно на видео, которое приведено ниже.
На нем продемонстрированы все особенности и тонкости процесса.
Сборка компрессора холодильника Воздушный компрессор – Matt’s Tech Pages
Компрессор холодильника Воздушный компрессорНесколько месяцев назад я приобрел установку для пайки методом поверхностного монтажа (пастой), для которой требовался источник сжатого воздуха > 100 PSI. Это поставило меня в затруднительное положение, поскольку я живу в многоквартирном доме, и почти все компрессоры, которые обеспечивают такую производительность, слишком шумны, слишком неприятны для моих условий жизни.
Погуглив немного, можно найти, казалось бы, простое решение — заменить стандартный компрессор воздушного компрессора компрессором холодильника. Идеальный.
Построив один сейчас, я могу сказать по опыту, что в теории это простая идея, но чтобы сделать что-то, что будет безопасным, прочным и долговечным, придется столкнуться с еще несколькими соображениями и препятствиями на этом пути.
В моем примере я использовал дешевый готовый компрессор из магазина «Сделай сам» и выбросил блок компрессора, который был в комплекте.
Это хороший подход, потому что в нем есть все, что вам нужно, вам просто нужно установить настоящий компрессор.
Многие другие руководства в Интернете начинаются с голого танка. Если вы хотите пройти через весь процесс , т. е. поиск манометров, обратный клапан, предохранительный клапан, отсечка давления, регулятор, а также монтаж, электропроводка и сантехника, тогда сделайте это во что бы то ни стало, однако я предупреждаю вас, что вы вряд ли сэкономите деньги. , если только у вас не оказалось всего этого готового к работе, но если у вас есть все, что я упомянул, скорее всего, вы все равно только что разобрали полный компрессор.
Главное, на что мы обращаем внимание, это рабочий объем — по сути, производительность компрессора, так что действуйте по-крупному.
Рабочий объем этих компрессоров закрытого типа составляет от 2 см² до 43 см². В моем случае я выбрал одну из самых больших, SC21F; с рабочим объемом 20,95 см² он перевешивает весы на 14 кг и является одним из самых больших практических компрессоров закрытого типа, пригодных для использования в этой области.
SC21F также хорошо подходит для моего 6-литрового бака, заполняя его до 120 PSI за приемлемые 59 секунд. К сожалению, вся партия весит 23 кг, что затрудняет перемещение установки. Этот тип компрессора, скорее всего, будет использоваться в более крупных приложениях, таких как морозильная камера супермаркета или кондиционер.
Конечно, можно больше. Danfoss также выпускает GS34(MFX) с рабочим объемом 34 см² и массой 21 кг, если у вас также будет бак большего размера, чтобы дополнить его, окончательная установка будет громоздким, неподвижным монстром.
Помимо этого, мы переходим к большим, шумным зверям с ременным приводом, что делает все это упражнение все более бессмысленным. Если вам нужен действительно большой рабочий объем, просто установите на буровую установку несколько компрессоров меньшего размера.
Если вы, как и я, купили компрессор у профессионального предприятия по переработке холодильников, компрессор может поставляться с заваренными портами. Это делается для предотвращения загрязнения и разлива масла при хранении и транспортировке.
Из-за некрасивой, короткой, заваренной, неряшливой формы труб на моем агрегате мне пришлось отпиливать концы труб ножовкой, что неизбежно приводило к попаданию металлических опилок в компрессор. Этого очень трудно избежать.
Если у вас нет хороших чистых труб и вы не можете использовать труборез, вы в конечном итоге получите металлическую стружку внутри трубы (резка в перевернутом виде невозможна!) и слейте все масло, отфильтровав при этом металлические опилки и другую грязь. В качестве фильтра я использовал кухонное полотенце. После этого снова залейте масло (см. ниже).
Не то чтобы я уже говорил: эти компрессоры очень тяжелые! На моем я прикрепил его болтами из нержавеющей стали M5 к тяжелым алюминиевым уголкам, а также прикрутил к креплению бака болтами того же класса.
Я также добавил прочную ручку из нержавеющей стали на заднюю сторону, чтобы сделать перемещение более безопасным. Я просверлил на ручках крохотные крепежные резьбы и снова нарезал их для тех же болтов из нержавеющей стали, которые скрепляют остальную часть установки.
Эти компрессоры обычно имеют три порта. «Выброс», «Всасывание» и «Процесс» (см. спецификацию). Нагнетание – это выход сжатого воздуха, а всасывание/процесс – это одинаковые отверстия в верхней части корпуса, каждое из которых может использоваться в качестве входа.
В моем случае я использовал соединение «Процесс» в качестве входа. К входу «Всасывание» я припаял резьбу и использовал ее как масляную пробку.
Ваш компрессор может отличаться . Некоторые компрессоры имеют порт, который является входным, а другой — для наполнения. Включите его и посмотрите, всасывает ли один из портов больше воздуха, чем другой.
Всасывающий порт с припаянной к нему резьбой, переделанный в масляную крышку.Какой бы порт вы ни использовали в качестве входа, убедитесь, что другой порт закрыт.
Возможно, вам лучше спросить кого-нибудь, кто знает, что он делает 😉
Компрессоры холодильника — это прецизионные агрегаты, предназначенные для герметичной незагрязненной работы, поэтому стоит иметь входной фильтр, поскольку они не так устойчивы к перекачиванию дерьма, как стандартные компрессоры.
.
Используйте топливный фильтр. Я отрезал один конец, чтобы увеличить поток воздуха.
Масло- и влагоуловитель – обратный клапан, ввинченный в конец бака.Я решил улавливать масло до того, как оно попадет в бак. Это имеет то преимущество, что вы можете четко видеть, сколько вы теряете с течением времени.
Неудобно то, что у ловушки, которая у меня есть, входное отверстие внизу, а выпускное отверстие вверху, и она не работает в перевернутом положении, что несколько усложняет сантехнику.
Первая маслоуловитель, которую я купил на eBay за 4 фунта стерлингов, взорвалась под давлением, разбрызгивая масло и воду повсюду. Купите один из авторитетных ритейлеров.
И нет, вы не можете залить оставшееся масло обратно в компрессор, потому что оно смешивается с вонючей водой из процесса конденсации.
Мой компрессор поставлялся с обратным клапаном, ввинченным в торец бака, поэтому я использовал его повторно.
Я бы не стал полагаться на сам компрессор как на обратный клапан, но он может работать.
В примере, который я показал здесь, я уже получил их бесплатно, потому что я создал свой на основе дешевого компрессора из магазина DIY. Если вы используете что-то еще в качестве резервуара, вам придется найти и установить эти предметы самостоятельно!
Компрессоры для использования с хладагентами R134a (и подобными), скорее всего, будут заполнены полиэфирным маслом (POE). Это особый тип масла, который прекрасно взаимодействует с хладагентом.
В первые несколько лет существования этой установки я имел привычку время от времени сливать и заменять это масло, но теперь оно мне надоело. Настоятельно рекомендую заменить это масло на обычное компрессорное масло.
Причина в том, что масло POE гигроскопично (т. е. впитывает влагу). Это само по себе не обязательно является проблемой, однако, когда эта комбинация нагревается, что происходит внутри поршневой камеры, химическая реакция создает сильную кислоту.
Эта кислота выкачивается из компрессора и в моем случае попала (и заодно разрушилась) в маслоуловитель. Мы можем ясно видеть, что он довольно сильно постарался на стальных трубах.
У вас нет , у вас есть , чтобы заменить его, но если вы оставите его там, у вас на дне вашего компрессора будет вариться ядовитый суп, так как он со временем высасывает влагу из воздуха, что маловероятно. сделать это много хорошего в долгосрочной перспективе.
Это не проблема в холодильном оборудовании, потому что система изолирована от внешнего мира и нет возможности проникновения влаги внутрь.
Замена полиэфирного масла на обычное масло
Прежде чем вы сможете заполнить его обычным маслом, вы должны сначала избавиться от того, что там находится, путем промывки.
Промывка компрессоров не приветствуется в холодильной промышленности – обычно это делается с остальной частью системы, когда заменяется компрессор, но поскольку это часть, которую мы хотим сохранить, нам придется притвориться, что мы не знали ..jpg)
Я не уверен, какие растворители подходят для этой задачи. Одним из наиболее эффективных, на мой взгляд, является промывочный раствор R134a. Это не особенно дешево, но делает свою работу и ничего не оставляет после себя.
ПРЕДУПРЕЖДЕНИЕ: Этот материал ядовит и легко воспламеняется. При работе с ним надевайте перчатки и респиратор.
Техника проста. Залейте растворитель в технологический (заправочный) порт, используя такое же количество, как и обычное масло, затем закройте все порты крышками, хорошенько встряхните компрессор, прополощите его со всех сторон, затем слейте его. Оставьте компрессор на пару часов, чтобы остатки растворителя испарились.
Ответственно утилизируйте использованный растворитель и масло.
Выбор масла для замены
Практически любое масло, предназначенное для использования с воздушными компрессорами, подойдет. Из того, что я читал, синтетические масла работают лучше, но минеральное масло тоже подойдет.
Заправка
В моем случае SC21F рассчитан на 550 мл масла. Проверьте техническое описание вашего компрессора, чтобы узнать правильный объем масла.
Я использовал фитинги 1/4″ BSP с шипами 8 мм и резиновый шланг LPG 6 мм, потому что он двухслойный, с оплеткой между слоями и не боится нагрева.
Я бы не рекомендовал использовать виниловые или алакатеновые трубы, так как они расплавятся и лопнут.
При нормальном использовании всасывание этих компрессоров представляет собой постоянную подачу холодного хладагента, что фактически означает, что компрессор не может перегреться, но в данном случае это воздух комнатной температуры, что делает перегрев реальной проблемой.
Похоже, что на моем блоке нет защиты от перегрева, он просто работает до самоуничтожения. Его хватает примерно на 15 минут использования и примерно на 30 минут с принудительным воздушным охлаждением; после чего его нужно оставить остывать.
Также обратите внимание, что все оборудование на стороне выхода (шланги, фитинги, маслоуловитель) может сильно нагреваться.
Рекомендую направлять на него мощный вентилятор при интенсивном использовании.
После многих лет надежной работы я недавно решил сделать несколько обновлений, чтобы решить все проблемы, которые у меня были с этим воздушным компрессором.
Медные трубы
Первоначально я построил его с резиновыми шлангами. Легко, но со временем они исчезают. Если вы хотите, чтобы ваш компрессор прослужил очень долго, я бы порекомендовал сразу перейти на металлические трубы, как я сделал здесь. Как всегда, требуемая ориентация этого взорванного фильтра немного усложняет ситуацию. Я использовал трубы 10 мм с компрессионными фитингами. Красивый и прочный, но не слишком большой для этого приложения.
Соленоид автоматического слива
Одна из вещей, которая меня очень раздражала, это необходимость опорожнять резервуар после использования. Как правило, это шумная, грязная и неприятная задача, поскольку конденсат на дне бака вырывается из клапана на нижней стороне. Другая проблема заключается в том, что я храню этот компрессор в труднодоступном месте.
Я проложил медную трубу диаметром 6 мм от нижней части бака к этому нормально открытому клапану , который закрывается при включении компрессора, затем, когда он выключается, содержимое бака автоматически выливается в ведро , и мне не нужно приближаться к нему. Бум.
Я вставил в муфту кусок пластика с отверстием 1 мм, чтобы замедлить процесс разряда. Без этого резервуар разряжается с ужасающей скоростью, производя огромное количество шума.
Оказывается, электромагнитные клапаны на 240 В сильно греются, поэтому я еще добавил к ним радиатор — в основном, чтобы не обжечься об него пальцами.
Колеса
Невероятная масса этой штуки по-прежнему меня расстраивает, поэтому я надел несколько колес, чтобы можно было передвигать ее, не высовывая спину. Также выше видно, где я направил старый выпускной клапан к электромагнитному клапану.
Гнездо питания IEC
Одной из опасностей при перемещении является свисающий шнур питания.
Если вы споткнетесь об него, пытаясь переместить его, вы, вероятно, попадете в серьезную аварию. Гораздо безопаснее иметь возможность его отсоединить. Мне пришлось добавить эту коробку, чтобы иметь дело с дополнительной проводкой для электромагнитного клапана, поэтому подключите к ней разъем IEC, пока я был на ней.
Все компрессоры поставляются с регулятором давления. Удобная функция. Я обнаружил, что мне приходится ползать по компрессору каждый раз, когда я хочу настроить его так, чтобы это было занозой в заднице. Вместо этого я снял его и прикрепил несколько муфт, чтобы иметь его там, где он мне действительно нужен.
Я сомневаюсь, что многие другие построят свои до того же уровня, что и я, но это должно, по крайней мере, покрыть все потенциальные ловушки, прежде чем вы найдете кучу битов только для того, чтобы обнаружить, что они не будут соответствовать вашим потребностям.
Я очень доволен своим!
Как устранить неисправности компрессоров холодильника | Главная Руководства
Автор Jerry Walch Обновлено 28 декабря 2018 г.
Компрессор является сердцем герметичной системы хладагента холодильника. Компрессор является самым дорогим компонентом для замены и одним из немногих компонентов, которые домовладелец не может заменить самостоятельно. К счастью, сам компрессор редко является проблемой, когда холодильник не работает должным образом. Как правило, проблема связана с гораздо более дешевой и легко заменяемой деталью, такой как пусковое реле или термостатический выключатель.
Проверка обмоток компрессора на предмет обрыва обмотки
Отодвиньте холодильник от стены и отсоедините шнур питания от настенной розетки. Вы будете использовать функцию измерения сопротивления на цифровом мультиметре для поиска и устранения неисправностей компрессора, а подача питания на тестируемую цепь дает ложные показания и повреждает измеритель. Найдите пусковое реле компрессора и снимите его с клемм сбоку компрессора. В современных холодильниках используются твердотельные пусковые реле, которые можно определить по двум проводам, подсоединенным к нему.
Три показанных контакта помечены буквами «S», «C» и «R» для контактов запуска, общего и пускового обмоток. Если контакты не помечены, установите переключатель функций цифрового измерителя на шкалу R x 1 и найдите два контакта, дающих самые высокие показания; эти штифты являются штырями запуска и запуска обмотки, а оставшийся штырь является общим штырем. Если на ЖК-дисплее глюкометра отображается «O.L.» при проверке между любыми двумя контактами компрессор неисправен и нуждается в замене.
Проверка обмоток двигателя на наличие короткого замыкания
В двигателе компрессора могут возникать два типа коротких замыканий: межвитковое короткое замыкание в обмотке или короткое замыкание между обмоткой и рамой. Показания, полученные между контактами Run и Common, а также контактами Start и Common, должны отличаться друг от друга в пределах 0,5 Ом. Если эти показания значительно различаются, обмотка со значительно меньшим значением имеет межвитковое замыкание, и компрессор необходимо заменить.
Проверьте наличие короткого замыкания между обмоткой и рамой двигателя, сняв показания между каждым штырьком и корпусом компрессора. Если на ЖК-дисплее измерителя отображается что-либо, кроме «O.L.» во время этих тестов компрессор неисправен и нуждается в замене.
Проверьте термостатический регулятор
Если обмотки электродвигателя прошли проверку, проблема заключается либо в неисправном пусковом реле электродвигателя, либо в неисправном термостатическом переключателе. Поскольку у вас нет простого способа проверить твердотельное пусковое реле без замены нового, проверьте термостатический выключатель. Установите переключатель между 4 и 5 и проверьте целостность цепи между вилкой и проводами, присоединенными к пусковому реле. На ЖК-дисплее счетчика должно отображаться значение «0,000» между каждой стороной вилки и одним из проводов, подключенных к пусковому реле. Если на какой-либо стороне отображается «O.L.», термостат неисправен и нуждается в замене.
Если термостатический переключатель исправен, замените полупроводниковое пусковое реле двигателя.
Дополнительные проблемы
Если электрическая проверка компрессора прошла проверку, но он по-прежнему не запускается и работает нормально, возможно, компрессор заклинило или у него неисправны подшипники или клапаны. В этих случаях его необходимо заменить. Не пытайтесь заменить неисправный компрессор самостоятельно. Вызовите специалистов. Вы должны иметь лицензию EPA на работу с хладагентами.
Каталожные номера
- Mankato Refrigeration: определение неисправности компрессора
- Victory Refrigeration: руководство по устранению основных неисправностей
- Daves Repair: Тестирование компрессоров холодильников и морозильников
Writer Bio
Джерри Уолч, проживающий в Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Popular Science», «Популярная механика», «Handy» и другие издания.
