Подключение посудомоечной машины к водопроводу и канализации

Посудомоечные машины устанавливают в кухне, недалеко от раковины. Это неспроста. В таком случае подключение посудомоечной машины самое простое — канализация и водопровод находятся рядом, а розетку для стационарного подключения все равно надо устанавливать отдельную.

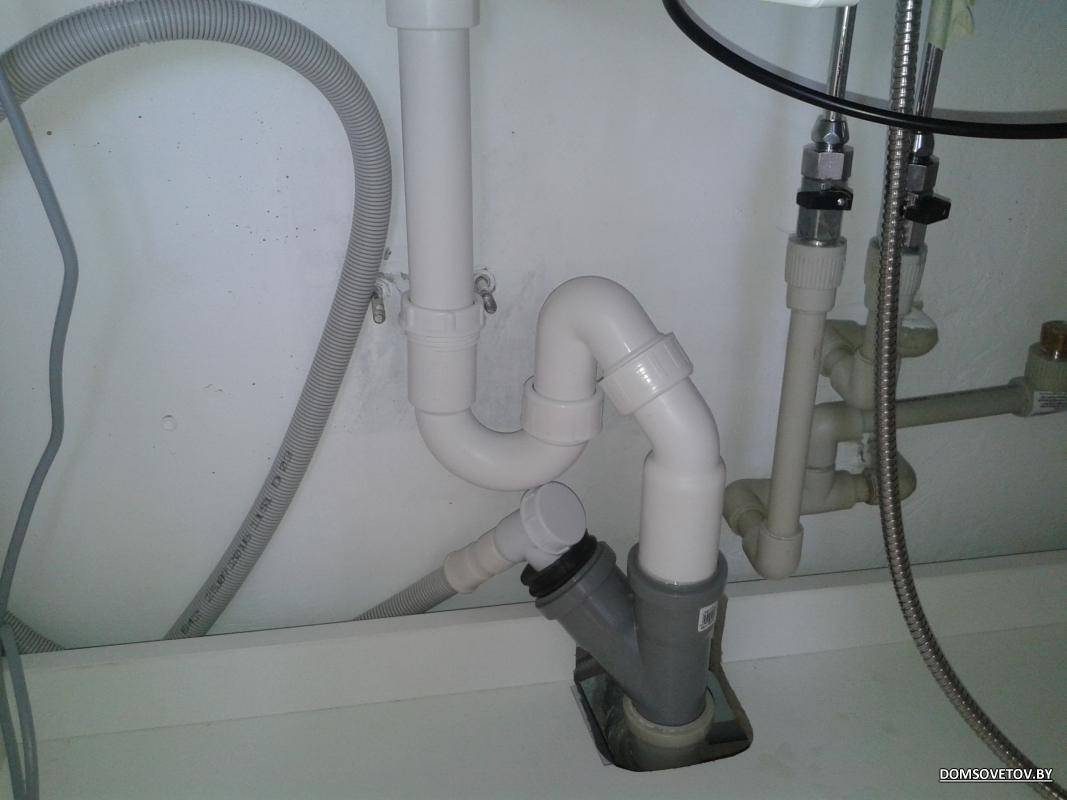

Один из примеров того, как подключить посудомойку

Особенность установки посудомойки в том, что выставить ее надо идеально ровно. Максимально допустимое отклонение от горизонтали составляет 2°. Если не выполнить это требование, посуда может быть вымыта недостаточно хорошо. Потому первый шаг после распаковки — установка ее на место и выставление по уровню. Для этого в конструкции предусмотрены регулируемые по высоте ножки. Берем строительный уровень, укладываем на машину, добиваемся чтобы она стояла ровно относительно горизонтали. Затем проверяем вертикали, если все сделали правильно, и тут отклонений быть не должно.

Содержание статьи

  • 1 Требования к электропитанию
  • 2 Куда и как вывести сток
  • 3 Подсоединение к водопроводу
  • 4 Проверка перед пуском

Требования к электропитанию

Посудомоечные машины, даже экономичные, потребляют немалое количество электроэнергии. Например:

  • у BOSCH SPS 40E12 (класс А), максимальная потребляемая мощность 2,4 кВт;
  • CANDY CDCF 6 07 (класс А) потребление — 1,3 кВт.
  • SIEMENS SR24E205 (класс А) по максимуму требует 2,4 кВт;
  • ELECTROLUX ESF 9420 LOW — потреблять может 2,1 кВт.
  • WHIRLPOOL ADP 7570 IX — потребляемая мощность 2,1 кВт.

При большом энергопотреблении одно из условий нормальной работы — отдельная линия электропитания с установленным автоматом защиты и УЗО. Отдельная линия также снизит влияние бросков по питанию на электронику, которая управляет работой агрегата. Они ощущаются всякий раз, когда включается/выключается холодильник, морозильная камера или микроволновка. Плата управления очень плохо реагирует та все скачки, а ее замена (ее практически никто не ремонтирует, только меняют) стоит немалых денег. Если хотите, чтобы работало оборудование долго и без проблем — тяните от щитка отдельную линию.

Подключение к удлинителю запрещено

Как вы поняли, средняя мощность посудомоечной машины 2,1-2,4 кВт. Сначала выбираем автомат защиты. Его надо подбирать по току, но в характеристиках редко есть эта величина, потому приходится высчитывать ток по мощности. Например,  мощность посудомойки 2,4 кВт. Находим максимальную силу тока: 2400 Вт / 220 В = 10,9 А.

Автоматы защиты бывают следующих номиналов — 6 А, 10 А, 16 А, 20 А (есть и более мощные, но для данного оборудования они точно не нужны). Для данного примера требуется автомат на 16 А. На 10 А лучше не брать — при включении на полную мощность его будет выбивать. Потому берем ближайшее большее значение, а это — 16 А.

Как подвести электричество к посудомоечной машине

С входа защитного автомата фаза подается на УЗО. Оно защищает от утечек при пробое изоляции, также сработает если кто-то прикоснется к токоведущим частям. Выбирается также по току, но должно быть на ступень выше, чем автомат. Для данного примера — это 25 А (УЗО бывают на 10 А, 16 А, 25 А, 32 А). Второй параметр, по которому выбирают этот вид защиты — ток утечки. Для линий, на которые подключается только один прибор ток утечки 10 мА.

Оба этих устройства устанавливаются в домовом или квартирном элеткрощитке.

Очередной параметр, с которым надо определиться — с сечением жил кабеля. Для проводки в последнее время используют медные провода, так как с ними проще работать. Для приборов мощностью до 4,1 кВт достаточно сечения 1,5 кв. мм (можно больше, меньше — нет).

Теперь о том, в какой оболочке должен быть кабель. Это зависит от материала стен, по которым будет прокладываться линия электропитания:

Еще один момент: розетки для посудомоечной машины должны быть с заземлением. Это — обязательное требования для сохранения гарантии. Также при выборе обращайте внимание на напряжение, на которое она рассчитана. У фирменных экземпляров этот параметр прописан с тыльной стороны. Если такой надписи нет — перед вами дешевый китайский ширпотреб, и лучше не рисковать.

Куда и как вывести сток

Следующий этап — подключение посудомоечной машины к канализации. Сливной шланг расположен на задней стенке корпус, он имеет длину порядка 1,5-2 метра. При необходимости его можно дорастить аналогичным такого же диаметра, но общая длина не может быть более 5 метров (точно смотрите в инструкции по эксплуатации). Такое расстояние в могут прокачать насосы, которые работают при удалении воды.

Самый лучший вариант — наличие отдельного вывода канализации. Тогда все просто, в патрубок вставляется резиновая муфта, обеспечивающая герметичную фиксацию гофры, в нее заправляется конец сливного шланга. Если он закрыт заглушкой, ее снимите. Но такой вариант — скорее исключение. Чаще подключают посудомоечную машину через сифон мойки или через вывод в мойку.

Варианты подключения посудомоечной машины к канализации

Если выход канализации чугунный, для герметичного перехода на пластик есть специальные резиновые муфты. Вам нужно будет знать диаметры вашего выхода и пластикового тройника. Соответственно, переходник устанавливается в чугунную трубу. Его надо просто заправить туда без каких-либо дополнительных средств. В муфту вставить пластиковую развилку. В вертикально направленный отвод обычно подключают мойку, в тот что под углом — посудомоечную машину.

У специальных сифонов для подключения посудомоечной машины выход сделан так, чтобы сливной шланг можно было на него натянуть. Для надежности его можно затянуть хомутом.

Подключение посудомоечной машины к канализации должно быть таким, чтобы избежать образования петель и заломов, причем даже тогда, когда все задвинете на место. В то же время, нельзя допустить чтобы гофра подходила с стороны — должен быть небольшой изгиб вверх. Так исключается возможность попадания стоков из сифона или тройника в машинку.

При подключении посудомоечной машины к канализации сливной шланг должен подходить к выводу с изгибом

Для фиксации гофрированного шланга в заданном положении есть специальные пластиковые муфты. Они надеваются на гофру снизу и надежно ее удерживают.

Хомут для фиксации гофры



Подсоединение к водопроводу

Подключение посудомоечной машины к водопроводу происходит при помощи штатного шланга, который также находится на задней стороне корпуса. Его легко узнать по довольно большой насадке. Это блокиратор перелива. Он нужен для корректной работы и удалять его не рекомендуется.

Заливной и сливной шланги прикреплены сзади

Теперь о том, к какой воде подключать посудомоечную машину. К горячей можно подсоединяться только в одном случае — если ваш агрегат поддерживает такую функцию (указано в описании) и у вас нет на ГВС счетчика. Во всех остальных лучше заливать в машинку холодную воду. Главный мотив подключения к ГВС — экономия электричества. Если вода горячая, ее не надо греть. Это так, но у такого решения есть минусы:

Подключится к водопроводу можно в любой точке, где есть разъемное соединение. Например, в том месте, где подключается гибкий шланг на мойку. Его откручивают, ставят тройник, потом шаровый кран (или тройник с шаровым краном сразу). На ту часть, которая с краном подключается посудомоечная машина, на второй выход — гибкий шланг к смесителю мойки.

Проверка перед пуском

Как подключить посудомоечную машину к водопроводу, электричеству и канализации

ПРС | Заметки о ремонте | Как подключить посудомоечную машину — порядок работ

Прежде чем приобрести посудомоечную машину стоит определиться с местом установки. Посудомоечные машины бывают самых разных габаритов, отдельностоящие, а также есть модели полностью встраиваемые или частично встраиваемые в кухонный гарнитур. Еще есть компактные модели посудомоек, которые устанавливаются на стол. Планируя установку посудомоечной машины учтите доступность коммуникаций для ее подключения.

Когда Вы купили новую посудомоечную машину возникает вопрос — как ее подключить. Этапы работ по подключению посудомоечной машины делятся на три части: это подключение слива посудомоечной машины, подключение к водопроводу и подключение к электросети.

Как подключить посудомоечную машину к электросети

Для подключения посудомоечной машины к электричеству необходима качественная проводка и евророзетка с заземлением. Работы по монтажу новой розетки лучше доверить специалистам. На случай если в Вашем доме нет возможности сделать заземление, рекомендуется установка устройства защитного отключения. Розетка и проводка под посудомоечную машину должны быть рассчитаны на мощность не менее 16А. Подготовив розетку под подключение посудомоечной машины, переходим к следующим этапам. Непосредственно включение посудомойки в розетку следует отложить на потом, после того как будет смонтирован слив и подсоединение к водопроводу.

Как подключить посудомоечную машину к сливу

Наиболее распространенное подключение слива посудомоечной машины осуществляется с помощью специального сифона под раковиной. Как правило, где появляется посудомоечная машина уже установлена стиральная машина, поэтому приобретается сифон с двумя штуцерами. Если стиральной машины еще нет, то второй штуцер нужно закрыть заглушкой. При подключение сточный шланг плотно надевается на штуцер сифона, после чего слив готов. Важно обратить внимание на следующие детали: шланг слива должен иметь два изгиба — нижний и верхний, своеобразное колено, не дающее воде и запахам из стока попадать в рабочую камеру посудомойки. Не рекомендуется делать сток в мойку, поскольку чем выше приходиться гнать воду сливному насосу, тем больше его износ. Исключением является компактная посудомоечная машина, установленная на столешницу, с такой посудомойкой вывод слива в раковину не принесет вреда насосу.

Как подключить посудомоечную машину к водопроводу

Речь пойдет о подключении посудомоечной машины к холодной воде. Существуют посудомойки с подключением к горячей воде или со смешанным подключением, но они менее популярны, в связи с низким качеством горячей воды, такие модели работают без поломок не достаточно долго, а экономия не всегда получается, ведь стоимость горячей воды по счетчику не дешевле стоимости электричества, которое будет затрачено на нагрев воды для мойки.

Для подключения посудомоечной машины к холодной воде, необходимо перекрыть доступ воды в квартиру, отсоединить от трубы холодного водоснабжения трубу кухонного смесителя и установить тройник. К тройнику на один отвод присоединяем смеситель, а на второй устанавливаем фильтр грубой очистки, шаровой запорный кран и входную трубу посудомойки.

Дополнительно

После подключения посудомоечной машины, важно выровнять ее, подкрутив ножки. Для выравнивания используйте уровень. Теперь можно открыть запорный кран на входе холодной воды в квартиру. Проверив на предмет протечек соединения, можно запускать подключенную посудомойку.

Если подключение посудомоечной машины кажется Вам слишком сложным или Вы просто не хотите тратить время на выполнение данной работы, предлагаем вам обратиться к нам в «Петербургскую Ремонтную Службу». У нас работают опытные мастера, которые быстро подключат посудомоечную машину ко всем необходимым коммуникациям. На все выполненные работы наша компания предоставляет фирменную гарантию.

Вызвать мастера можно круглосуточно по телефону 8 (812) 777-0-777. На сайте Вы можете ознакомиться с прейскурантами на подключение посудомоечных машин и на ремонт посудомоечных машин. При срочном заказе, наш мастер придет к Вам в день приема звонка и выполнит все необходимые работы.

Подключение посудомоечной машины | Bosch

Хотите самостоятельно подключить посудомоечную машину?

Если вы уверены, что сможете это сделать, вы должны рассмотреть следующие области:

  • Проверка поставки
  • Установка
  • Подключение дренажа
  • Подключение питьевой воды
  • Электрическое подключение

См. описание ниже.

  • Назад к обзору

Доставка

Ваша посудомоечная машина будет тщательно протестирована на производственной площадке, чтобы гарантировать ее правильную работу. Таким образом, могут остаться небольшие пятна воды. Они исчезнут после первой стирки.

Установка

Определите необходимые установочные размеры из инструкций по установке. Установите прибор ровно, используя регулируемые ножки, чтобы он стоял устойчиво.

  • Подстольные и встроенные устройства, которые в дальнейшем будут использоваться как автономные устройства, должны быть защищены от опрокидывания, например, путем привинчивания их к стене или установки непрерывной рабочей поверхности, которая привинчивается к соседним шкафам. 9№ 0010
  • Посудомоечная машина легко встраивается между деревянными или пластиковыми стенами на кухне.

Сливное соединение

Необходимые действия по подключению посудомоечной машины можно найти в инструкции по установке. При необходимости установите сифон со сливным патрубком.

Подсоедините дренажный шланг к выпускному патрубку сифона с помощью прилагаемых деталей. Убедитесь, что сливной шланг не перекручен, не сдавлен и не спутан, а в системе нет колпачка, препятствующего сливу сточной воды.

Соединение с питьевой водой

Соедините соединение с питьевой водой с водопроводом, используя прилагаемые детали и в соответствии с инструкциями по установке. Убедитесь, что соединение с питьевой водой не перекручено, не сдавлено и не запутано.

При замене прибора необходимо всегда использовать новую трубу подачи воды.

  • Давление воды: мин. 0,05 МПа (0,5 бар), макс. 1 МПа (10 бар).
  • Если давление воды высокое: Включите редукционный клапан.
  • Расход: мин. 10 литров/минуту
  • Температура воды: холодная вода.
  • Если вода теплая: макс. температура 60°С.

Электрическое подключение

Подключайте посудомоечную машину к сети переменного тока в диапазоне от 220 В до 240 В и 50 Гц или 60 Гц только в правильно установленной настенной розетке с защитным заземляющим проводом. Требуемый предохранитель указан на заводской табличке 9J.

Сетевая розетка должна находиться рядом с прибором и должна оставаться в свободном доступе после установки. Если вилка недоступна после установки, на месте установки необходимо использовать всеполюсное размыкающее устройство с контактным отверстием не менее 3 мм, чтобы соблюдать соответствующие правила техники безопасности.

Изменения в Вашем соединении могут производиться только специалистами.

Удлинитель сетевого соединительного кабеля можно получить только в службе поддержки клиентов.

При использовании устройства защитного отключения можно использовать только указанный тип, поскольку только он соответствует нормативным требованиям.

Прибор оснащен системой защиты от воды. Убедитесь, что это работает только при наличии тока.

Если у вас остались вопросы или вы хотите, чтобы посудомоечную машину подключил профессионал, обратитесь в службу поддержки клиентов. Мы будем рады помочь.

Как подключить посудомоечную машину к водопроводу шаг за шагом
