Подключение посудомоечной машины к водопроводу и канализации

Выполнить подключение посудомоечной машинки к водоснабжению и канализации самостоятельно достаточно просто и под силу любому из нас, к тому же каждый производитель дает подробную инструкцию по установке, что значительно облегчает работу по подключению. Она детально описывает шаг за шагом ход работ. Но существуют некоторые нюансы, которых следует придерживаться. Это предотвратит от ошибок, которые могут привести к поломке изделия. Об этом будет говориться ниже, а также о том, каких ошибок стоит избегать при подключении посудомоечной машины.

Этапы подключения

Основными шагами установки посудомоечной машины к водоснабжению и водоотводу являются следующие этапы:

выбор модели;
подготовительные работы;
установка розетки электропитания;
подключение к водопроводу;
установки слива канализации;
конечная проверка работоспособности изделия.

Сначала нужно приобрести устройство. Изделие подбирается исходя из собственных нужд и возможностей. Не стоит прислушиваться к советам окружающих – нужды у всех разные. Семье из 3 человек, например, подойдет узкая машинка, а для большого количества людей подбираются полноразмерные модели. Кроме габаритов изделия нужно руководствоваться типом – встроенным или отдельно стоящим.

При покупке посудомоечную машинку нужно проверить на целостность

Прежде чем начать подключение, следует тщательно осмотреть изделие на наличие дефектов. При транспортировке она могла повредиться – такое устройство нельзя устанавливать. Если машинка исправна, то можно приступать к подготовительным работам и проводить подключение.

Подготовительные работы

Для подключения необходимо иметь инструменты:

набор отверток;
разводной ключ;
лента изоляционная.

Необходимые инструменты

Также нужно приобрести материалы:

сифон — эта деталь должна быть оснащена штуцером;
лента для гидроизоляции;
тройник металлопластиковый или латунный;

кран шарового типа (как и тройник – из металлопластика или латуни).

Желательно приобретать детали из латуни или металлопластика. От силуминовых изделий лучше отказаться – они могут рассыпаться на части при эксплуатации.

Схема подключения посудомойки к сетям

Следует обратить внимание на гидроизоляционную ленту. Она должна быть тонкой и качественной. За счет этого она будет легко заворачиваться в резьбу. Не стоит заменять ее изоляционной лентой – она не предназначена для этих целей и со временем образуется течь.

Установка розетки электропитания

Если розетка уже установлена, то этот этап можно пропустить. А после подключения водопровода и водоотвода просто вставить вилку в розетку и пользоваться устройством. Если электропроводка к машинке не предусмотрена заранее, то потребуется:

рассчитать потребляемый ток по мощности устройства;

по полученному значению тока выбирается необходимое сечение кабеля. Желательно подводить отдельный кабель к посудомоечной машинке от электрического щитка;

Подготовка места под розетку

на щитке устанавливается защитный автоматический выключатель номиналом 16 А. Если нагрузка в сети превысит допустимую, то автомат сработает и машинка отключится;
при закрытой проводке в стене делается канавка и устанавливается розетка на необходимой высоте. Глубина канавки должна быть достаточной для размещения в ней кабеля и дальнейшей заделке шпаклевкой. Стена после этого зачищается наждачной бумагой и готовится к отделочным работам;

Установка розетки

при открытой проводке кабель прокладывается в коробе и фиксируется на стене. Затем устанавливается розетка;
розетки выбираются влагозащищенного типа с заземлением;
розетки обязательно заземлить. Для этого применяется кабель с 3 жилами.

Блок с проводами для подсоединения к электросети

Если на этом этапе возникают трудности, то лучше обратиться за помощью к электрику. Не стоит пытаться выполнить работу, если нет уверенности в своих действиях.

Подключение к водопроводу

Водопровод подключается к холодной воде. Желательно установить фильтр на воду, который будет уменьшать ее жесткость. Это значительно продлит срок службы устройства.

Если не уделять должное внимание качеству воды, то машинка быстро выйдет из строя. Обратный клапан в устройстве сломается. Это приведет к тому, что даже чисто вымытая посуда будет неприятно пахнуть.

Как правильно подключить посудомоечную машинку

Чтоб обратный клапан не вышел из строя, ставятся фильтры на воду. Кроме этого, водопровод подключается только к холодной воде. К горячей присоединять не желательно, ведь качеству такой воды не предъявляется необходимых требований.

Этапы подключения водопровода:

перекрытие воды — обычно краник находится на кухне;
отсоединение шланга от смесителя;
на трубу накручивается тройник и соединяется со смесителем;
в тройник (в средний отвод) присоединяется кран шаровой. Последний имеет выход, к которому уже присоединяется шланг от посудомоечной машины;
устанавливается фильтр на отвод для задерживания мусора.

Подключение подвода воды

В комплект машинки может входить слишком короткий шланг. Его недостаточно будет для соединения с трубой на смеситель. В этом случае рекомендуется приобрести шланг большей длины. Не стоит пытаться нарастить старый – это будет не очень надежным решением.

Подключение посудомоечной машины к водопроводу

Установка слива канализации

Одним из распространенных способов для того, чтоб выполнить самостоятельное подключение устройства к водоотводу является организация слива через сифон. Эту процедуру следует проводить аккуратно и придерживаться всех рекомендаций по монтажу.

Детали и сборка специального сифона для посудомоечной машины

Слив воды обязательно оборудовать обратным клапаном и дополнительным отводом. Это защитит от попадания воды из канализации в устройство.

Пошаговая инструкция подключения:

шланг, который отходит от машины, крепится на стене или на тумбе. Он должен быть расположен не менее, чем на 60 см выше входа слива в канализацию;
закрепленный шланг наклоняется под необходимым углом для создания самотека воды из устройства. Перегиб необходимо сделать для того, чтоб вода из раковины не попадала в шланг посудомоечной машинки;
сливной контур подключается к сифону под раковиной.

Если под раковиной уже имеется сифон без отводов, который менять не хочется, то можно воспользоваться другим способом. Для этого сливной шланг машины присоединяется к отводу канализационной трубы. После этого стык плотно заматывается изолентой. В этом случае следует загнуть шланг таким образом, чтоб вода из канализации в него не попадала.

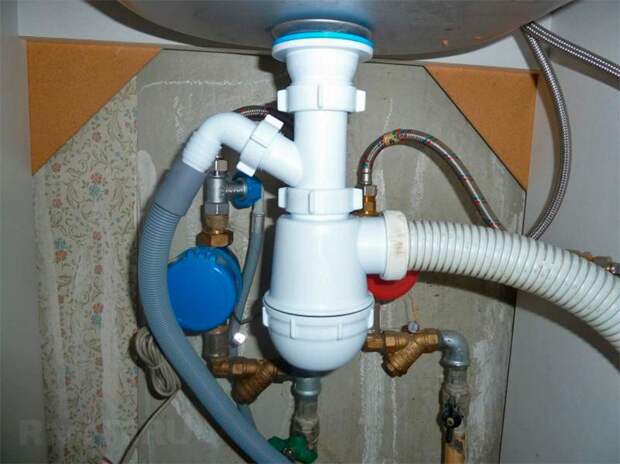

Подключение сифона к канализационной трубе и к трубе, идущей от машинки

Перед тем как подключать слив, необходимо еще раз проверить длину шланга. Его должно хватать. Если он короткий, то его можно нарастить. Но нужно не переусердствовать – лишняя длина может негативно отразиться на работе насоса.

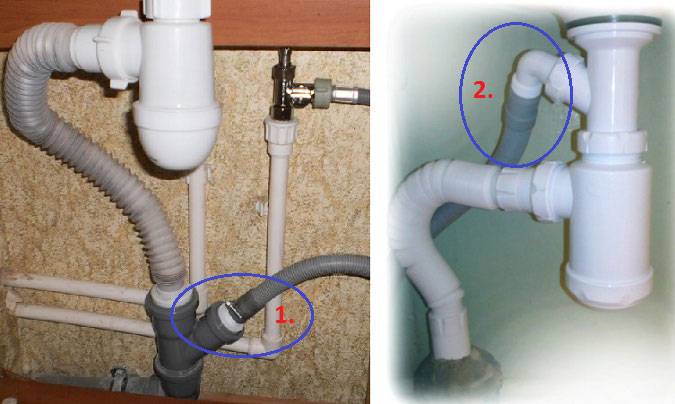

Подключение шланга посудомоечной машины к сифону раковины

Специальный перегиб сливной трубы

Проверка работоспособности

Когда устройство подключено к коммуникациям, проводится проверка ее пригодности к эксплуатации. Для этого машинка плотно должна стоять на отведенном для нее месте. Подключается к сети электропитания и устанавливается обычный режим мойки. Пуск производится на холостом ходу. При этом должны отсутствовать:

протечки;
посторонние шумы;
тряска и перемещение посудомоечной машины;
медленная скорость заполнения воды;
медленный нагрев воды.

Если все эти пункты отсутствуют, то машинка установлена правильно. После этого вся мебель ставится на места и на устройство надевается закрывающаяся панель. Первый пробный запуск производится без посуды. При этом используется специальное моющее средство.

Проверка уровня

Некоторые нюансы по установке встроенных посудомоечных машин

Отдельно стоящие машины подключаются намного проще. А вот со встроенными потребуется больше поработать. У них в комплекте есть дополнительная панель из дерева. Она несет декоративную функцию и поставляется без отверстий для крепления к устройству – их необходимо сделать самостоятельно.

Правильное подведение всех коммуникаций

Технология подготовительных работ для встроенной техники:

дрелью аккуратно просверливаются отверстия для крепежа. Нужно сделать их такой глубины, чтоб не проделать сквозное отверстие. Для этого желательно следовать инструкции, которая прилагается к каждой модели устройства;
отверткой привинчиваются петли к дверце. Все крепежные элементы обычно идут в комплекте;
производится регулировка пружин дверцы. За счет этого дверца произвольно не открывается и не закрывается в любом положении. Каждая пружина оснащена особым механизмом, который регулируется. Как правило, при этом подкручивается специальная гайка;
обеспечение пароизоляции.

Установка встраиваемой посудомоечной машины

В обеспечении пароизоляции посудомоечной машинки следует разобраться более детально. От этого зависит надежность устройства.

Пароизоляция кухонной мебели

Некоторые производители встроенных посудомоечных машин снабжают свои изделия специальным материалом, который утепляет ее стенки. За счет этого увеличивается КПД устройства. Такой подход позволяет снизить возникающую вибрацию при работе.

При самостоятельной пароизоляции используется специальная пленка. Она обладает пароизоляционными свойствами и клеится на мебель вокруг машины. Не нужно применять обычную пленку, которая не пропускает воздух. Так будет образовываться конденсат на стенках машинки, что недопустимо. Лучше воспользоваться специальным материалом, который очень медленно пропускает воздух.

Важные особенности

Для того, чтоб выполнить надежное подключение устройства необходимо:

установить фильтр для воды. За счет этого в машинку не будет попадать мусор и ржавчина из водопровода, которые негативно сказываются на ее работе;
не выполнять подключение устройства к горячему водоснабжению. Горячая вода, как правило, имеет качество хуже, чем холодная. Механические примеси, которые она имеет в своем составе, негативно скажутся на работе;

не подключать машинку к бойлеру. Экономии от этого не выйдет – водонагреватель все равно будет периодически включаться для подогрева воды. А жильцам во время работы машины придется пользоваться холодной водой из-под крана;
использовать обратный клапан при подключении канализации. Это защитит от подсасывания машинкой сточных вод;
при подключении сливного шланга к водоотводу контур отвода воды загибается таким образом, чтоб вода из раковины не попадала в машинку;
тщательно проверять герметичность соединенных деталей;
краны приобретать желательно из бронзы. Этот материал более прочный, чем пластик;
избегать использования удлинителей для подключения устройства к питанию. Машинка является достаточно мощным прибором, потому такое подключение может привести к возгоранию.

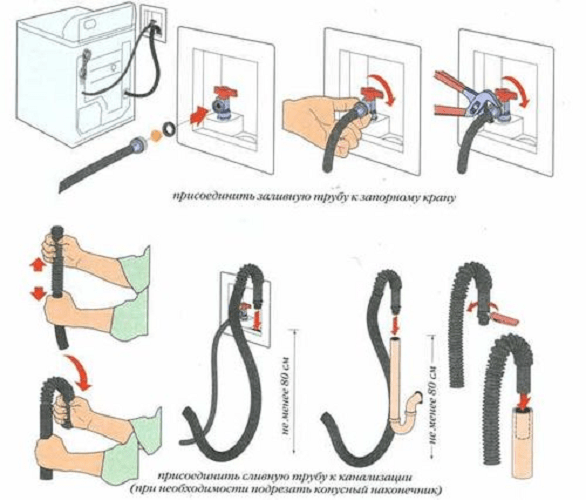

Схема установки посудомоечной машины

Такие простые рекомендации позволят избежать распространенных ошибок при подключении посудомоечной машинки к водоснабжению и канализации. При установке необходимо следовать инструкции, которая прилагается с устройством. Следует несколько раз проверить надежность и герметичность всех присоединенных деталей. Если возникают трудности, то лучше обратиться к специалистам, чем потом исправлять поломку.

Подключение посудомоечной машины к водопроводу и канализации

Посудомоечные машины устанавливают в кухне, недалеко от раковины. Это неспроста. В таком случае подключение посудомоечной машины самое простое — канализация и водопровод находятся рядом, а розетку для стационарного подключения все равно надо устанавливать отдельную.

Один из примеров того, как подключить посудомойку

Особенность установки посудомойки в том, что выставить ее надо идеально ровно. Максимально допустимое отклонение от горизонтали составляет 2°. Если не выполнить это требование, посуда может быть вымыта недостаточно хорошо. Потому первый шаг после распаковки — установка ее на место и выставление по уровню. Для этого в конструкции предусмотрены регулируемые по высоте ножки. Берем строительный уровень, укладываем на машину, добиваемся чтобы она стояла ровно относительно горизонтали. Затем проверяем вертикали, если все сделали правильно, и тут отклонений быть не должно.

Содержание статьи

Требования к электропитанию

Посудомоечные машины, даже экономичные, потребляют немалое количество электроэнергии. Например:

у BOSCH SPS 40E12 (класс А), максимальная потребляемая мощность 2,4 кВт;
CANDY CDCF 6 07 (класс А) потребление — 1,3 кВт.
SIEMENS SR24E205 (класс А) по максимуму требует 2,4 кВт;
ELECTROLUX ESF 9420 LOW — потреблять может 2,1 кВт.
WHIRLPOOL ADP 7570 IX — потребляемая мощность 2,1 кВт.

При большом энергопотреблении одно из условий нормальной работы — отдельная линия электропитания с установленным автоматом защиты и УЗО. Отдельная линия также снизит влияние бросков по питанию на электронику, которая управляет работой агрегата. Они ощущаются всякий раз, когда включается/выключается холодильник, морозильная камера или микроволновка. Плата управления очень плохо реагирует та все скачки, а ее замена (ее практически никто не ремонтирует, только меняют) стоит немалых денег. Если хотите, чтобы работало оборудование долго и без проблем — тяните от щитка отдельную линию.

Подключение к удлинителю запрещено

Как вы поняли, средняя мощность посудомоечной машины 2,1-2,4 кВт. Сначала выбираем автомат защиты. Его надо подбирать по току, но в характеристиках редко есть эта величина, потому приходится высчитывать ток по мощности. Например, мощность посудомойки 2,4 кВт. Находим максимальную силу тока: 2400 Вт / 220 В = 10,9 А.

Автоматы защиты бывают следующих номиналов — 6 А, 10 А, 16 А, 20 А (есть и более мощные, но для данного оборудования они точно не нужны). Для данного примера требуется автомат на 16 А. На 10 А лучше не брать — при включении на полную мощность его будет выбивать. Потому берем ближайшее большее значение, а это — 16 А.

Как подвести электричество к посудомоечной машине

С входа защитного автомата фаза подается на УЗО. Оно защищает от утечек при пробое изоляции, также сработает если кто-то прикоснется к токоведущим частям. Выбирается также по току, но должно быть на ступень выше, чем автомат. Для данного примера — это 25 А (УЗО бывают на 10 А, 16 А, 25 А, 32 А). Второй параметр, по которому выбирают этот вид защиты — ток утечки. Для линий, на которые подключается только один прибор ток утечки 10 мА. Оба этих устройства устанавливаются в домовом или квартирном элеткрощитке.

Очередной параметр, с которым надо определиться — с сечением жил кабеля. Для проводки в последнее время используют медные провода, так как с ними проще работать. Для приборов мощностью до 4,1 кВт достаточно сечения 1,5 кв. мм (можно больше, меньше — нет).

Теперь о том, в какой оболочке должен быть кабель. Это зависит от материала стен, по которым будет прокладываться линия электропитания:

Еще один момент: розетки для посудомоечной машины должны быть с заземлением. Это — обязательное требования для сохранения гарантии. Также при выборе обращайте внимание на напряжение, на которое она рассчитана. У фирменных экземпляров этот параметр прописан с тыльной стороны. Если такой надписи нет — перед вами дешевый китайский ширпотреб, и лучше не рисковать.

Куда и как вывести сток

Следующий этап — подключение посудомоечной машины к канализации. Сливной шланг расположен на задней стенке корпус, он имеет длину порядка 1,5-2 метра. При необходимости его можно дорастить аналогичным такого же диаметра, но общая длина не может быть более 5 метров (точно смотрите в инструкции по эксплуатации). Такое расстояние в могут прокачать насосы, которые работают при удалении воды.

Самый лучший вариант — наличие отдельного вывода канализации. Тогда все просто, в патрубок вставляется резиновая муфта, обеспечивающая герметичную фиксацию гофры, в нее заправляется конец сливного шланга. Если он закрыт заглушкой, ее снимите. Но такой вариант — скорее исключение. Чаще подключают посудомоечную машину через сифон мойки или через вывод в мойку.

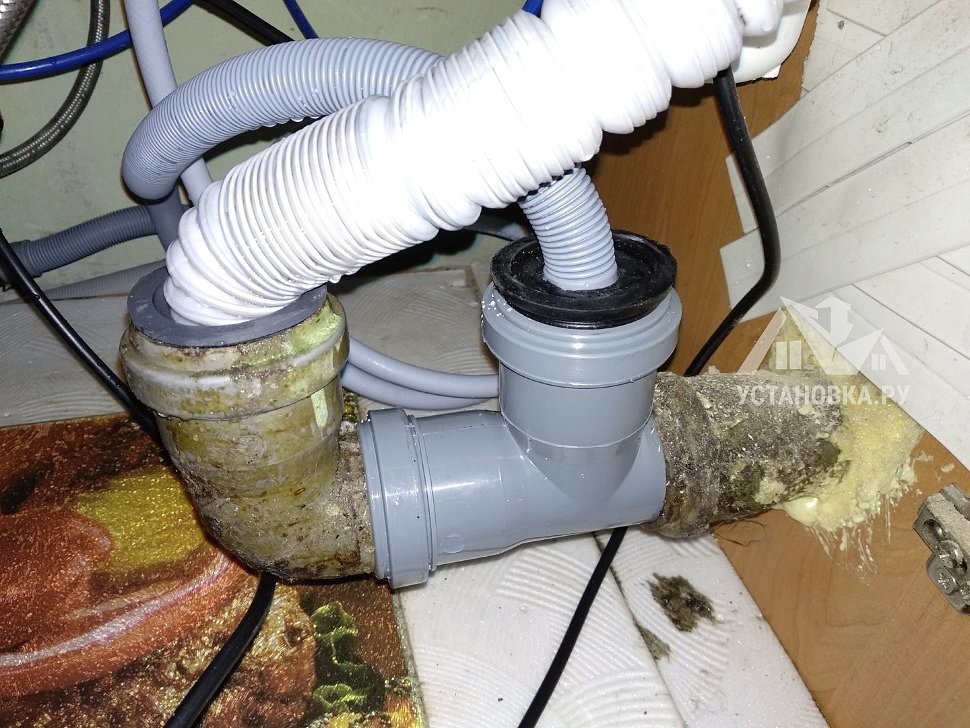

Варианты подключения посудомоечной машины к канализации

Если выход канализации чугунный, для герметичного перехода на пластик есть специальные резиновые муфты. Вам нужно будет знать диаметры вашего выхода и пластикового тройника. Соответственно, переходник устанавливается в чугунную трубу. Его надо просто заправить туда без каких-либо дополнительных средств. В муфту вставить пластиковую развилку. В вертикально направленный отвод обычно подключают мойку, в тот что под углом — посудомоечную машину.

У специальных сифонов для подключения посудомоечной машины выход сделан так, чтобы сливной шланг можно было на него натянуть. Для надежности его можно затянуть хомутом.

Подключение посудомоечной машины к канализации должно быть таким, чтобы избежать образования петель и заломов, причем даже тогда, когда все задвинете на место. В то же время, нельзя допустить чтобы гофра подходила с стороны — должен быть небольшой изгиб вверх. Так исключается возможность попадания стоков из сифона или тройника в машинку.

При подключении посудомоечной машины к канализации сливной шланг должен подходить к выводу с изгибом

Для фиксации гофрированного шланга в заданном положении есть специальные пластиковые муфты. Они надеваются на гофру снизу и надежно ее удерживают.

Хомут для фиксации гофры

Подсоединение к водопроводу

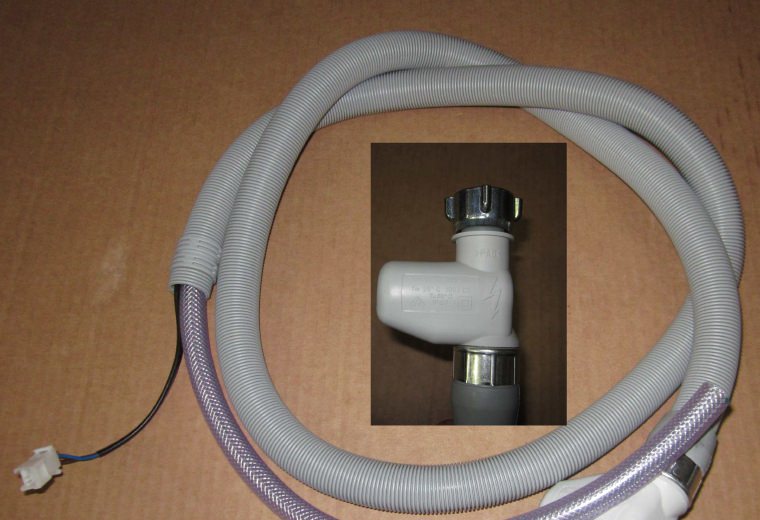

Подключение посудомоечной машины к водопроводу происходит при помощи штатного шланга, который также находится на задней стороне корпуса. Его легко узнать по довольно большой насадке. Это блокиратор перелива. Он нужен для корректной работы и удалять его не рекомендуется.

Заливной и сливной шланги прикреплены сзади

Теперь о том, к какой воде подключать посудомоечную машину. К горячей можно подсоединяться только в одном случае — если ваш агрегат поддерживает такую функцию (указано в описании) и у вас нет на ГВС счетчика. Во всех остальных лучше заливать в машинку холодную воду. Главный мотив подключения к ГВС — экономия электричества. Если вода горячая, ее не надо греть. Это так, но у такого решения есть минусы:

Подключится к водопроводу можно в любой точке, где есть разъемное соединение. Например, в том месте, где подключается гибкий шланг на мойку. Его откручивают, ставят тройник, потом шаровый кран (или тройник с шаровым краном сразу). На ту часть, которая с краном подключается посудомоечная машина, на второй выход — гибкий шланг к смесителю мойки.

Проверка перед пуском

Перед тем, как задвинуть машинку на место, проверьте герметичность соединений. Для этого надо открыть подачу воды (повернуть кран, к которому подключен заливной шланг посудомойки). Если нигде подтеканий, нет, можно задвигать.

как это сделать своими руками

Посудомоечная машина стала почти точно таким же привычным атрибутом в квартире, как и, например, стиральная. Хотя до сих пор и встречается несколько настороженное отношение к данному агрегату: дескать, зачем мне приобретать дорогостоящий аппарат, если всем можно помыть руками. Однако прогресс на месте не стоит. И стоит лишь вспомнить, что в свое время примерно так же говорили и про стиральные машины, и про пылесосы, и про многие другие предметы бытовой техники. Но, лишь однажды воспользовавшись этими благами цивилизации, редкий человек откажется от них по своей воле.

Однако мало приобрести качественную и надежную машину.

Нужно также иметь представление о том, каким образом провести подключение посудомоечной машины к канализации. Хотя на практике в этом нет ничего особенно сложного, у новичков данный процесс может вызвать определенные затруднения.

Основные этапы подключения посудомоечной машины

Посудомоечная машина — электромеханическая установка для автоматической мойки посуды. Применяется как в заведениях общественного питания, так и в домашних условиях.

В принципе, весь процесс введения в эксплуатацию посудомоечной машины можно подразделить на несколько условных этапов:

Подготовка всех необходимых инструментов.
Выбор наиболее подходящего места для установки посудомоечной машины.
Подсоединение машины к вводу воды.
Подсоединение машины к канализационной системе.
Подведение к машине электропитания.
Завершающие работы и ввод в эксплуатацию.

Стоит рассмотреть все эти этапы подробнее, более детально остановившись именно на подключении машинки к канализационной системе.

Подготовка всех необходимых инструментов

Сифон — санитарный прибор, устанавливаемый для предотвращения попадания в квартиру запахов из канализационных стояков и сливов.

Для того, чтобы процесс подключения прошел как можно более гладко, нужно заранее озаботиться о том, чтобы под рукой находились все необходимые для этого инструменты. Ведь в противном случае в самый ответственный момент работ может оказаться и так, что отсутствует ключ, лента или что-нибудь в этом роде. Работы, понятное дело, придется остановить. Итак, в большинстве случаев потребуется озаботиться заранее о наличии:

Сточного сифона. Можно даже приобрести сифон с двумя штуцерами – в том случае, если захочется к сливной системе подключить дополнительно и стиральную машину. Если нет – то подойдет сифон и с одним штуцером;
Тройник с диаметром на три четверти дюйма;
Кран запорный – также на три четверти дюйма;
Не повредит и фильтр для глубокой очистки воды – он значительно продлит общий срок службы посудомойки;
ФУМ лента;
Отдельная розетка с наличием заземления;
Если же розетки отдельной не имеется в той комнате, где планируется подключить машину, то необходимо также докупить провод нужного сечения – чтобы осуществить проводку от щитка – отдельно для машинки.

Кран запорный – это вентиль, применяется для блокирования подачи воды по трубам.

Конечно, приведенный здесь список может и отличаться – в зависимости от той или иной модели посудомоечной машины. Однако в более-менее универсальном и общем виде картина выглядит именно так. Что же касается инструментов, то это:

Электродрель;
Отвертки – прямые и крестообразные;
Ножницы для труб;
Нож;
Строительный уровень;
Набор ключей или разводной ключ;
Индикаторная отвертка – она потребуется в том случае, если нет специальной цветовой маркировки проводов.

Как лучше выбрать наиболее подходящее место для установки

Теперь нужно будет определиться с оптимальным местом для установки посудомоечной машины. От этого будет зависеть и степень удобства ее использования, и трудоемкость в дальнейшем подключении.
Во-первых, габариты аппарата должны строго соответствовать тому свободному месту, куда было решено поставить машину.

На первый взгляд, это требование выглядит само собой разумеющимся. Однако нередко бывает так, что, увлекшись техническими характеристиками в магазине, пользователи забывают про размеры посудомойки. Разумеется, в этом случае ничего путного из покупки не выйдет.
Также нужно иметь в виду, что расстояние до системы канализации не должно быть более полутора метров. Если не соблюсти данное требование, то в итоге насос машинки может очень быстро выйти из строя.
Наиболее оптимальное место для установки посудомоечной машины.
В-третьих, рядом должна находиться отдельная розетка. Никаких тройников! Если же отдельной розетки не имеется, то придется проводить ее.
В-четвертых, машина должна устанавливаться на максимально ровную и устойчивую поверхность. В противном случае не избежать лишних вибраций и нарушения равновесия. Следовательно, внутренние элементы машины могут также быстро выйти из строя.

Как правило, для посудомоечных машин заранее выбирают место во встраиваемой кухонной мебели. Однако далеко не факт, что это место будет подходить под перечисленные выше требования. Если это не так, то стоит задуматься об установке машины в какое-нибудь другое место – пусть даже и менее удобное.

Как осуществить подвод воды к машине

Этот этап считается с полным правом не только самым ответственным, но и трудоемким. Перед тем, как приступить к подключению воды, нужно перекрыть всю воду в системе. Машину к воде подключают так:

Нужно найти место, где гибкий шланг от смесителя подключается к металлопластиковой трубе, и отсоединить его;
Затем устанавливается специальный тройник в металлопластиковой трубе;
На тройник накручивается гибкий шланг от смесителя;
К отводу нужно будет присоединить фильтр для тонкой очистки, только потом подключается запорный кран;
Теперь к крану нужно будет присоединить шланг от самой машинки.

Установка гибкого шланга к посудомоечной машине.

Осуществляем подключение посудомоечной машины к канализации

Классическая схема подключения – это отвод к сточному сифону раковины. В этом случае в комнату не будут проникать неприятные запахи. Да и сам процесс, можно сказать, будет полностью автоматизированным. Стоит лишь однажды провести подключение к канализации – и потом можно будет благополучно забыть об этом.

Важно! При подключении нужно следить за тем, чтобы шланг находился под некоторым наклоном. Причем, чем больше этот наклон, тем эффективнее будет работать система слива. Также нужно учесть такой нюанс, как наличие специального перегиба в месте присоединения сифона к сливу. Это необходимо для того, чтобы вода, поступающая из раковины, не попала в посудомоечную машину.

Штуцеры при этом могут отходить от сифона разными способами. В том случае, если отвод расположен перпендикулярно к сифону, шланг от посудомойки нужно обязательно приподнимать выше штуцера. Если же этого не сделать, то стоки из раковины будут неизбежно проникать в сливную систему посудомоечной машины и там застаиваться. И тогда не избежать неприятных запахов.

Итак, с помощью разводного ключа необходимо будет сначала разъединить сливную трубу под раковиной и вставить в нее заранее заготовленный сифон. Теперь остается прикрутить его, не забыв обмотать места стыков ФУМ лентой. Если пустить воду, то она не должна нигде протекать. Если штуцеров в сифоне два, то один нужно будет закрыть специальной заглушкой. В случае же, если сифон со штуцерами уже стоит под раковиной, останется лишь снять заглушки – и прикрутить сливной шланг машины.

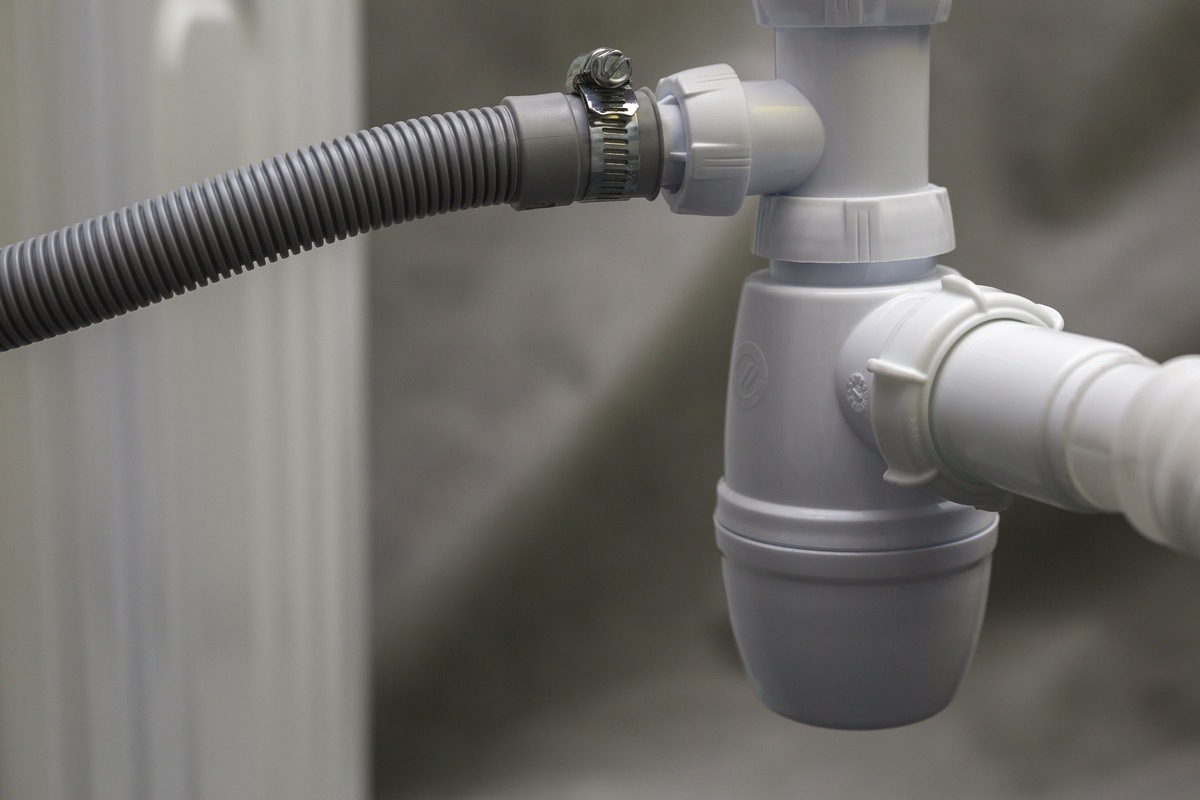

Подключение посудомоечной машины к канализации — отвод к сточному сифону раковины.

Слив посудомойки должен находиться выше канализационной трубы как минимум на 40 сантиметров. Сливной шланг не должен просто лежать на полу – чтобы в него не переливалась вода из канализационной системы.

Вообще-то, имеется и второй метод подключения посудомойки к стоку. Это – прямое выведение сливного шланга в раковину. Но его стоит рассматривать лишь в качестве временного решения проблемы. Как правило, это касается лишь компактных посудомоек. Но не рекомендуется долгое время пользоваться таким вариантом, так как сифон располагается гораздо ниже раковины. И в этом случае насос машины будет вынужден работать на повышенных оборотах. Что, разумеется, приведет к его скорому износу.

Проведение электропитания

Мощность посудомоечного агрегата весьма высока, следовательно, нужно будет подключать его только к отдельной розетке! Если же ее нет, то потребуется подключить. При этом не забывать про то, что провода должны быть соответствующего сечения.

Для подключения посудомоечной машины должна быть отдельная розетка. Никаких тройников! Если же отдельной розетки не имеется, то придется проводить ее.

Можно подвести электрику либо от распределительного щитка, либо от коробки. Также нужно непременно озаботиться о наличии автоматического выключения питания в случае перегрузки сети, а также о заземлении.

Работы на завершающем этапе

Наконец, когда все почти готово, не нужно спешить нажимать на кнопку включения. Теперь не будет лишним убедиться, что аппарат установлен ровно. Для этого необходимо приложить к нему строительный уровень и, при необходимости, отрегулировать ножки по высоте.

Теперь можно провести и тестовый запуск – то есть, без посуды. При этом следует внимательно следить за тем, чтобы нигде не было ни малейшей протечки, ничего нигде не стучало и т.д. Если все было сделано верно, то можно считать, что машина подключена успешно!

В конце необходимо отрегулировать уровень посудомоечной машины и включить для пробного тестирования.

Некоторые советы от специалистов

Михаил Лидкин – мастер по подключению кухонного оборудования дает следующие советы.
Если было решено приобрести компактную посудомойку, то и в этом случае вряд ли нужно пренебрегать полноценным подключением ее к канализационной системе. Порой хозяева предпочитают просто сливать воду в раковину. Но на практике это не совсем удобно. Кроме того, случайно выпавший шланг из раковины может затопить соседей, проживающих снизу.

Сергей. Если часто переподключать машинку, в случае с компактным вариантом, доставая ее лишь эпизодически, то от этого ни одно резьбовое соединение не прослужит долго. Подключать воду к машине нужно только холодную.

Итог

Если соблюдать такие несложные правила, то посудомойка прослужит верой и правдой долгое время.

Подключение посудомоечной машины к водопроводу и канализации с видео

Технический прогресс – неотъемлемая часть нашей жизни. Сегодня установка посудомоечной машины (в дальнейшем – ПММ, посудомойка), так же как и стирального агрегата, – обыденное явление. Такое оборудование экономит время и облегчает жизнь множества людей.

Установку посудомоечной машины можно выполнить своими силами без вызова мастера

При этом купить понравившуюся модель – это полдела. Чтобы агрегат безотказно работал, его нужно правильно подключить к водопроводу и канализации. Самостоятельное подключение посудомоечной машины по плечу большинству владельцев, нужно только соблюсти ряд важных правил. Работа проводится в несколько этапов.

Подготовительный этап

До того как приступать к установке ПММ, следует найти для нее удобное место на кухне, а также приобрести необходимые инструменты и материалы.

Где лучше разместить посудомоечную машину

Конечно, лучшее место для автоматической посудомойки – кухня. Выбирая оптимальный вариант размещения, следуйте таким правилам:

Если в кухонной мебели есть место для ПММ, побеспокойтесь о том, чтобы встроенная техника поместилась по габаритам в нишу под столешницей. Если нет нужного пространства, можете разместить агрегат в шкафу, под мойкой или в другом удобном для вас месте.
Постарайтесь выбрать место недалеко от мойки, иначе сливному насосу посудомойки будет тяжело справляться с откачкой воды. Расстояние до канализации не должно превышать 1,5 метра.
Если пространства на кухне мало, выберите настольный вариант ПММ – это автоматически решит вопрос с канализацией (можно будет сливать воду прямо в раковину). Тогда подключение посудомоечной машины к водопроводу и канализации будет выполнить намного проще.
Электрическая розетка, способная обеспечить электроэнергией посудомоечный агрегат, тоже должна располагаться поблизости. При этом нужно учесть, что мощность посудомоечной машины обычно составляет от 2 до 3 кВт.

Встроенная посудомоечная машина, расположенная рядом с раковиной

Приобретение инструментов, расходных материалов и фурнитуры

Для подключения потребуются следующие инструменты:

электродрель и сверла разных диаметров;
плоская и крестообразная отвертка;
ножовка или специальные ножницы для обрезки труб из металлопластика;
строительный уровень;
набор гаечных ключей и разводной ключ;
хорошо наточенный нож;
кусачки.

К расходным материалам относятся в первую очередь шланги, ведь зачастую те, что идут в комплекте с техникой, недостаточно длинные. Прежде чем приобретать детали, замерьте расстояние от машинки до канализации и водопровода. К шлангам дополнительно потребуются хомуты.

Вполне возможно, что понадобятся соединители с накидными гайками и fum-лента для герметизации резьбовых соединений.

Для выполнения установки понадобится набор основных инструментов

Кроме того, следует приобрети тройник и запорный кран диаметром 3/4 дюйма для ответвления от водопровода (такой вариант подойдет, если по дому разведены водопроводные трубы такого же диаметра). Для организации слива необходим сифон.

В том случае, если рядом располагается стиральная машина, можно использовать для обоих агрегатов один сифон с двумя ответвлениями.

Схема одного из вариантов подключения посудомоечной машины к коммуникациям

В случае, когда поблизости нет достаточно мощной розетки с заземлением, для подключения к электросети приобретите медный трехжильный провод подходящего сечения и нужной длины вместе с мощной розеткой, рассчитанной на ток 16 А. Провод лучше всего проложить от распределительного щитка в квартире отдельной линией.

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

Встроить посудомоечную машину в нишу и надежно закрепить ее там.
Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
Подсоединить ПММ к водопроводу.
Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант – на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки. Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне.

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Видео

Посмотрите видеосюжет о том, как самостоятельно подключить машину для мытья посуды к водопроводу и канализации:

Об авторе: Егор Тараненко

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники. Рад поделиться с читателями своими знаниями в области эксплуатации и ремонта приборов. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите текст мышкой и нажмите:

Знаете ли вы, что:

Привычка «экономно» пользоваться стиральной машиной-автомат может привести к появлению в ней неприятного запаха. Стирки при температурах ниже 60 ℃ и короткие полоскания позволяют грибкам и бактериям с грязной одежды оставаться на внутренних поверхностях и активно размножаться.

Удалить накипь и нагар с подошвы утюга проще всего поваренной солью. Насыпьте на бумагу толстый слой соли, нагрейте утюг до максимума и несколько раз, слегка придавливая, проведите утюгом по солевой подстилке.

Натяжные потолки из ПВХ-пленки способны выдерживать от 70 до 120 л воды на 1 м² своей площади (в зависимости от размеров потолка, степени его натяжения и качества пленки). Так что можно не опасаться протечек от соседей сверху.

Перед тем как выводить различные пятна с одежды, нужно выяснить, насколько безопасен выбранный растворитель для самой ткани. Его наносят в небольшом количестве на малозаметный участок вещи со стороны изнанки на 5-10 минут. Если материал сохраняет свою структуру и цвет, можно переходить к пятнам.

Свежий лимон подходит не только для чая: очистите загрязнения с поверхности акриловой ванны, потерев половинкой разрезанного цитруса, или быстро вымойте микроволновку, поставив в нее емкость с водой и дольками лимона на 8-10 минут при максимальной мощности. Размягченную грязь останется просто вытереть губкой.

Для борьбы с молью существуют специальные ловушки. В липкий слой, которым они покрыты, добавлены феромоны самок, привлекающие самцов. Прилипая к ловушке, они выбывают из процесса размножения, что ведет к уменьшению популяции моли.

Нити из золота и серебра, которыми в старину вышивали одежду, называются канителью. Для их получения металлическую проволоку долго тянули клещами до состояния необходимой тонкости. Отсюда и пошло выражение «тянуть (разводить) канитель» – «заниматься долгой однообразной работой» или «затягивать выполнение дела».

Если на любимых вещах появились первые признаки вынашивания в виде неопрятных катышков, от них можно избавиться при помощи специальной машинки – шейвера. Он быстро и эффективно сбривает сбившиеся в комки волокна ткани и возвращает вещам достойный вид.

В посудомоечной машине хорошо отмываются не только тарелки и чашки. В нее можно загрузить пластмассовые игрушки, стеклянные плафоны светильников и даже грязные овощи, например картошку, но только без применения моющих средств.

как подключить слив в канализацию, подсоединение и схема

Содержание:

1. Основные этапы подключения посудомоечной машины к канализации
2. Подключение к различным сетям
3. Проверка работы посудомоечной машины

После доставки новинки домой перед владельцами возникает необходимость решить проблему, как подключить посудомоечную машину к канализации. Можно пригласить мастера или попытаться справиться собственными силами. Безусловно, профессионалы сделают такую работу быстрее и надежнее.

Основные этапы подключения посудомоечной машины к канализации

Подключение посудомоечной машины к канализации и другим инженерным сетям происходит в несколько этапов:

монтируют отдельную розетку и подводят к ней линию электропитания;
обустраивают отдельный водозабор;
обеспечивают слив в канализацию использованной воды;
делают пробный запуск посудомоечной машины.

Схема подсоединения показывает перечень обязательных работ, которые нужно выполнить при подключении без привлечения мастеров.

Подключение к различным сетям

Этап первый — подвод электропитания. Самый простой вариант, как можно подсоединить посудомоечную машину к электропитанию, это включить ее в розетку, которую необходимо специально установить при проведении ремонтных работ в квартире или доме.

Самостоятельное подключение требует соблюдения определенных мер безопасности:

следует избегать при подсоединении использования тройников и удлинителей, поскольку мощность, которую потребляет прибор, достаточно велика, что может привести к поломке техники и даже вызвать возгорание;
запрещается подключать посудомоечную машину к розетке, которая предназначается для работы электрической плиты;
для установки в требуемом месте розетки нужно от электрощита подвести провод диаметром минимум 2 миллиметра. При этом в электрощите монтируют защитный выключатель силой тока 16 А. Данное устройство в случае превышения в сети максимально допустимой нагрузки, автоматически отключает электроснабжение;
при самостоятельном выполнении работ по подключению посудомоечной машины не следует забывать, что заземление можно обеспечить, если кабель, идущий к розетке, будет трехжильным. Специалисты рекомендуют не заземлять электрические приборы на трубы газоснабжения, водопровода или отопления, поскольку это чрезвычайно опасно.

Этап второй – подвод воды. Воду к посудомоечной машине подавать следует по специально обустроенному отводу для данного вида бытовой техники.

Подключение выполняется следующим образом:

на отвод, служащий для подвода воды, устанавливают фильтр для задержки ржавчины и песка;
если в приборе нет специальной защиты от случайных протечек, при выполнении подключения посудомоечной машины к источнику воды нужно смонтировать запорный кран перед фильтром. Данное устройство не позволит попасть воде из водопровода внутрь посудомойки (прочитайте: «Подключение посудомоечной машины к водопроводу — схема на примерах»). В противном случае возможно затопление комнаты, где установлена бытовая техника для мытья посуды. Чтобы избежать необходимости после каждого пользования посудомоечной машиной закрывать запорный кран, устанавливают дополнительную защиту типа Aqua Stop или Aqua-Control или аналогичное устройство;
если для подключения агрегата к водопроводу недостаточно длины шлангов, которые входят в комплект к посудомоечной машине, их можно нарастить;
в ряде моделей предусмотрена возможность подсоединения техники к горячей воде. Данная функция позволяет сэкономить электроэнергию, расходуемую на подогрев воды в процессе работы агрегата. По утверждению специалистов, в многоэтажных домах, имеющих централизованное горячее водоснабжение, подключение посудомоечной машины к нему нежелательно. Дело в том, что в такой воде присутствуют особые добавки, которые препятствуют отложению ржавчины в трубах, что негативно отражается на работе посудомоечных машин.

Этап третий – организация слива в канализацию. Обустраивать слив посудомоечной машины в канализацию необходимо аккуратно, аналогично с устройством подведения воды.

Подключение посудомоечной машины к канализации выполняется несколькими способами:

Вариант первый. Самым простым способом принято считать слив отработанной воды через сифон, который оснащен специальным клапаном и дополнительным отводом. Клапан предупреждает попадание воды в посудомоечный агрегат из раковины или канализационной системы.

Вариант второй. Дополнительной защитой, когда выполняется подсоединение посудомоечной машины к канализации, от попадания отработанной воды в агрегат служит правильно выполненное расположение шланга для слива. Отходящий от оборудования шланг необходимо закрепить на мебели для кухни или стене на высоте не более 60 сантиметров от места его входа в канализационную систему. Затем шланг перегибают так, чтобы вода самотеком уходила в сифон.

Вариант третий. До того, как подключить посудомойку к канализации, следует убедиться, что стандартной длины шланга (это 1,5 метра) будет достаточно. Если потребуется, его длину можно увеличить, но не более, чем в 2 раза. Причина ограничения заключается в том, что это может негативно отразиться на работе насоса при наличии дополнительной нагрузки.

Проверка работы посудомоечной машины

После того, как реализована схема подключения посудомоечной машины к канализации, делают холостое испытание ее работоспособности.

При этом необходимо проверить:

скорость заполнения агрегата водой;
нагрев поступившей воды;
работу режима сушки помытой посуды.

Проверку работы различных режимов посудомоечной машины необходимо выполнять без посуды, но с применением средства для мытья в соответствии с прилагаемой к ней инструкции по эксплуатации. Не помешает удостовериться в герметичности мест, где соединяются трубы и шланги.

Когда самостоятельное подключение посудомоечной машины завершено в соответствии со всеми рекомендациями производителя по установке, кухонную мебель помещают на место, а новинку закрепляют специальной панелью.

Подключение встраиваемой посудомоечной машины (инструкция)

Современное представление об организации полезного пространства на кухне чаще всего предполагает скрытую установку крупных бытовых приборов. Встроенные холодильники, посудомоечные и даже стиральные машины обретают все большую популярность. Практически у всех производителей крупной бытовой техники существуют модели такого типа установки. Наибольшей популярностью среди всех устройств, которые пользователи предпочитают замаскировать под оформление всего кухонного гарнитура, являются посудомоечные машины.

Основным отличием техники такого типа от отдельностоящих моделей является отсутствие собственного внешнего оформления. И в холодильниках, и в посудомоечных машинах дверцы предполагают крепление к ним панели, тождественных существующему интерьерному решению. Данный тип установки позволяет не загромождать пространство лишними приборами и сделать общий вид кухни более целостным и интересным с дизайнерской точки зрения.

Подключение подачи воды

Подключение встроенной посудомоечной машины стоит предусмотреть еще на стадии проектирования помещения, где предполагается ее установка. Такой заблаговременный подход позволит снизить риски того, что по завершении ремонта и сборки мебели машина не станет в отведенное для нее место. Помимо этого для подключения данного устройства нужно предусмотреть подведение всех необходимых коммуникаций. Не совсем правильно считать, что любой шланг потом можно нарастить, а электрику подключить через удлинитель. Стоит понимать, что данное устройство работает с водой и при некачественном его подключении могут образоваться протечки в местах соединений.

В большинстве современных посудомоечных машин предусмотрена такая функция, как «Аквастоп». Она предназначена для того, чтоб автоматически перекрывать воду при появлении течи. Специально для реализации этой опции на конце шланга, подключаемого к подаче воды, устанавливается электромагнитный клапан. Именно он и должен прикручиваться к сантехническому выводу, предназначенному для подключения данного устройства. Такое включение позволит избежать неприятностей в будущем, а также сохранит машину на гарантии.

Подключение слива

Следующее, что нужно предусмотреть под установку посудомойки — это возможность подключения слива отработанной воды. Так как предполагается скрытая установка машины, под слив должен быть выделен специальный отвод канализационной трубы. Обязательным требованием к этому выводу является уровень высоты от пола. В зависимости от конструкции каждой модели он может немного отличаться, но в среднем составляет около 15-20 сантиметров. Это необходимо по двум причинам. Первая — создание гидрозатвора, препятствующего попаданию неприятных запахов из канализации в устройство, вторая — невозможность попадания грязной воды в машину через слив.

Подключение электрики

Третье, что нужно предусмотреть для подключения посудомойки — наличие электрического вывода (розетки). При встроенном типе установки не стоит использовать тройники, удлинители и другие подобные устройства. Подключение должно быть качественным, а напряжение стабильным и бесперебойным. Многие отводят для подключения холодильника, посудомойки и электроплиты отдельные автоматы в общем щитке. Это позволяет сохранить работоспособность других устройств при выходе из строя одного из вышеперечисленных приборов.

Выберите качественную посудомоечную машину от Maunfeld

Если вы все еще планируете установку новой машины и не определились с компанией-производителем, то советуем вам обратить внимание на знаменитый британский бренд Maunfeld. Компания давно производит различную бытовую технику, в том числе и машины для мойки посуды. Инженеры компании разработали множество различных моделей, которые можно встраивать в готовые интерьеры. На переднюю панель вы сможете установить фасад и сделать новую машину незаметной. Также в ассортименте нашего фирменного магазина вы сможете найти отдельностоящие и настольные модели от Maunfeld.

Выбирая посудомоечную машину обязательно обращайте внимание на доступные режимы работы и различные интересные функции. В машинах от «Маунфилд» реализовано большое количество различных программ, а также специальный цикл для работы с таблетками 3-в-1. Все посудомоечные машины в магазине имеют гарантию от производителя сроком 36 месяцев. Если вы хотите узнать больше о возможностях бытовой техники британского бренда — звоните по телефону или обращайтесь через онлайн-консультант. Также вы можете заказать доставку бытовой техники по всей России или же посетить наши фирменные салоны Maunfeld в Москве и Санкт-Петербурге.

Подключение посудомоечной машины — Доктор Лом

Тем не менее, времена идут, олицетворение вселенского зла, а именно проклятый капитализм победил и теперь, имея в кармане сравнительно небольшие деньги, можно осуществлять такие желания, которые и не снились советским фантастам ни за какие деньги. Одно из таких желаний — установить посудомоечную машину. И хотя советский народ сделал все, что мог, чтобы коварные планы капиталистов не осуществились, но люди все равно покупают посудомоечные машины и их подключают.

Конечно, самый простой выход в такой ситуации — это вызвать специалиста. Потому как ситуации бывают разные и условия бывают разные и каждый раз нужно смотреть по месту, какой способ подключения применить. Однако и это далеко не всегда обязательно. Если есть руки и голова, то подключить посудомоечную машину можно и самому.

Как пример привожу переписку с одним из посетителей сайта:

Пятница, 4 октября 2013, 15:20 от Evgeniy:

Добрый день!

Нашел Вас через сайт http://doctorlom.com. Я купил посудомоечную BEKO 1530 (8200р) хочу ее поставить. Для удобства сделал фотографии стояка и сифона:

Диаметр гофрированного канализационного шланга сифона который отходит от мойки кухни около 3 см, сама труба входа в канализацию 5 см. Этаж 9 из 17, панельного дома, дому около 30 лет. Кухонной плитой не пользуюсь, полагаю можно запитаться от нее и заземление оттуда же (в инструкции напугали что без него заржавеет все).

Скажите, выполняете ли Вы установку посудомоечных машин? (Или кого-то порекомендуете, я на м медведково). Обращаюсь к Вам, т.к. сайт внушил доверие, и хочу чтобы качественно было сделано и проработало десятки лет.Если вдруг не делаете установку сейчас, хотел посоветоваться 🙂 — отвод воды от стиральной машины. Если я сделаю врезку в гибкий канализационный шланг тройником http://www.voda-lp.ru/catalog/kanal-trubi-fitingi-politron/troynik/ (закрепив стыки хомутами) это глупо или нет. Т.е. я сейчас подумываю разрезать этот шланг отвода канализации, поставить туда тройник, подключить посудомоечную к этому тройнику, поставить тройник на высоту сифона.

04.10.2013 17:03, Доктор Лом пишет:

И вам добрый день.

В настоящее время установкой сантехоборудования не занимаюсь, да и от Москвы я сейчас далеко. Но советом могу помочь. Как я понимаю, посудомоечная машина будет устанавливаться на кухне, недалеко от кухонной мойки. В таких случаях лучшее решение — купить для кухонной мойки специальный сифон с отводом для посудомоечной машины и подключить отвод посудомойки прямо к сифону.

Врезаться в гофрированный шланг стиральной машины я бы не советовал, при совместной работе стиралки и посудомойки могут возникнуть проблемы с прохождением воды. Лучше поставить дополнительный тройник d50 в месте подключения гибкого шланга стиралки к основной канализации.

И еще, современные санитарные нормы требуют, чтобы подключение посудомоечных машин выполнялось с разрывом струи. Что такое разрыв струи, объяснять здесь не стану, можете посмотреть здесь, но если вы поставите перед подключением к основной канализации обратный клапан, то подключение можно выполнять и без разрыва струи.

Для подключения воды также можно поставить соответствующий тройник (в санузле сделать это, судя по фотографиям, мешает стояк канализации, но такой тройник можно поставить и в месте подключения к водопроводу гибкого шланга смесителя — иногда так делаю).

Пятница, 4 октября 2013, 21:53 от Evgeniy:

Огромное спасибо за ответ!

Сначала писал длинный пост, но потом увидел что все решения уже Вами предложены. Так и буду делать.

Т.е. сифон с отводом для машины и подключение через тройник с отводом от раковины.

Еще раз большое спасибо за сайт и советы!

Понедельник, 21 октября 2013, 18:30 от Evgeniy:

Добрый день!

Несколько позже Вам пишу. Еще раз хочу сказать спасибо за сайт и помощь советами. Установил себе посудомоечную недели 2-3 назад, все нормально. Ковырялся несколько дней по итогам. Но сделал чуть больше, т.е. поменял заодно кран на кухне, отвод канализации, систему слива бачка унитаза ну и прочее по мелочи. Просто раз уж начал с сантехникой разбираться. Думал сначала сделать фотки, но потом не стал, а сейчас все уже заставлено да и интересных решений я не применял. Разве что по итогам отказался от сифона под раковиной кухни ( сделал колено из гофрированной трубы). Отвод для холодной воды под посудомоечную сделал от раковины, прикрепил кран для посудомоечной к стене тумбочки на спец болты с крепежом для тройника с краном (этим решением горжусь, т.к. искушение «колхозить» там где будет и так работать было велико). Долго ковырялся с фиттингами, старые были влажными. Но в конце все-таки покрепче затянул и стали сухими. (Заценил откровения сантехников что лен — гениальное изобретение, действительно просто с ним работать и по технологии мотать, засечки там на резьбе делать и т.д.)

Запитал от плиты (сделал розетку с заземлением), решил отдельную шину к щитку не вести, т.к. все равно пользуюсь плитой редко, одной комфоркой и посудомоечную так и так буду включать только на ночь.

Самое главное по итогам — горд собой. 🙂 Очень давно не работал руками, а тут и поработать можно и поразмыслить. 🙂

Еще раз спасибо за замечательный сайт!

21.10.2013 21:21, Доктор Лом пишет:

Рад, что у вас все получилось. Если не возражаете, я оформлю нашу переписку в виде отдельной статьи. Для людей, приходящих на сайт, успешный опыт других людей будет несомненно полезен и важен.

Вторник, 22 октября 2013, 01:06 от Evgeniy:

Сделал сейчас несколько фотографий. 🙂

Правда есть «колхоз» с задней стенкой тумбы под раковиной, в которой совершенно топорно был выломан кусок (еще до меня, а я расширил) 🙂 . Решил пока его не убирать, но в общем надо будет картонку поставить или что-то вроде. Как-то бросается в глаза проломанная дыра…

Но поскольку сайт для мальчиков… 🙂

Просто еще была идея сделать плавный слив гофрированной трубой, для чего я прорезал в задней стенке канал, чтобы ее в этот канал проложить. И еще, само колено слива (гнутую штуку чтобы запах канализации наверх не шел) я сделал перед переходом в трубу 50мм, его на фотках не видно. У меня шланг слива гофрированная растягивающаяся труба 40 мм, которая переходит в стационарную пластмассовую 50мм, которая уже подсоединена к вертикальной общей. Просто у меня эта пластмассовая системой веревочек и намоток толстого слоя герметика закреплена под высоким углом, и я решил ничего не менять и максимально мало ее трогать. А то еще потечет и придется разбирать стояк в туалете, чтобы добраться до нее, а туда доступ крайне затруднен.

В общем именно сам плавный слив до трубы (где гост на уклон 5-7 см на метр) я не доделал по сути. (Хотя раковина и в таком его положении сливает нормально).

Еще крепление шланга стиральной не видно, но там само колено (которое выгнуто вверх) есть, оно за стиральной и закреплено на уровне мойки где-то. Т.е. оно выше крепежа слива посудомоечной и выше уровня слива в мойке.

Еще от меня опыт — не сохранять старые фиттинги и шланги. Новые проще монтировать (лен рулит). А в старых заколебешься менять прокладки. Плюс на проржавевшей 10-20 летней системе они влажные, и чтобы перестали быть влажными нужно сильно затягивать, страшно сорвать резьбу. Новые то монтируются на раз и уже с засечками (полосами на резьбе для убирания соскальзывания льна при закручивании). Я сохранил и провозился дольше. Экономия того не стоит (в смысле риска прорыва воды).

Ну и мелочь — ручку крана перекрывающего воду в тройнике к посудомоечной я подточил, чтобы легко закрывалась. Т.к. крепеж, который прикрепляет тройник к стенке тумбы не дает этого делать. (Еще замечание — система Аква стоп на мой взгляд бред. Ну это ладно. А вот крепеж там пластмассовый, т.е. есть риск что ее сорвет давлением воды. Например каким-нибудь случайным гидравлическим ударом. Думаю, при эксплуатации посудомоечных имеет смысл шаровой кран тройника на полную не открывать, чтобы давление было меньше. )

Вторник, 22 октября 2013, 01:26 от Evgeniy:

Еще некоторое время назад писал в ЖЖ про опыт установки. Может кому пригодится.

4 способа подключить посудомоечную машину к канализации

Для большинства домашних хозяйств посудомоечная машина является незаменимым прибором, который упрощает уборку после еды. Но большинство людей не задумывается о том, как работает эта машина.

Если вы собираетесь заменить или установить новую посудомоечную машину самостоятельно, вам нужно знать, как подключить ее к сливу, прежде чем приступить к работе. В этой статье мы расскажем о четырех способах правильного подключения посудомоечной машины к водопроводной системе.

Первое, что вам нужно сделать, это выбрать метод с высокой петлей или с воздушным зазором. Это оба подхода к предотвращению попадания грязной посудомоечной машины обратно в ваш прибор. В некоторых районах страны требуются воздушные зазоры, поэтому вам следует проверить местные коды.

Сделав этот выбор, вам нужно знать, подключаете ли вы посудомоечную машину напрямую к сливу или к мусоропроводу, поскольку это изменит способ ее установки.

Подключение посудомоечной машины с помощью высокого шлейфа.

Высокая петля означает, что сливной шланг посудомоечной машины установлен так, что есть U-образный изгиб над точкой, где шланг подсоединяется к сливной системе. Вам нужно, чтобы эта петля была как можно выше и прикрепляла ее к нижней стороне столешницы под кухонной раковиной.

Подключение посудомоечной машины к воздушному зазору.

С воздушным зазором есть дополнительная деталь — обычно небольшой металлический цилиндр — которая устанавливается на мойку или столешницу.Сливной шланг посудомоечной машины подключается к этому устройству воздушного зазора между самой посудомоечной машиной и системой слива. Одним из преимуществ метода воздушного зазора является то, что он предотвращает отток воды, если слив из смесителя в посудомоечной машине и раковине происходит одновременно.

Теперь, когда вы знаете два разных метода слива, вот четыре способа подключить посудомоечную машину.

Высокая петля для слива — Протяните сливной шланг как можно больше в шкаф под раковину. Сделайте высокую петлю, затем прикрепите конец шланга к хвостовику Y-образного ответвления с помощью зажима для шланга.
Высокий контур для вывоза мусора — Следуйте тем же инструкциям, что и № 1, за исключением того, что подсоедините сливной шланг посудомоечной машины непосредственно к мусоропроводу. Вам может понадобиться разъем для посудомоечной машины, если фитинг для мусора больше, чем ваш шланг.
Воздушный зазор для слива — После установки устройства с воздушным зазором на раковину или столешницу вы прикрепите сливной шланг посудомоечной машины к небольшой стороне воздушного зазора. Возможно, вам придется обрезать шланг и обязательно использовать хомут.Вам понадобится еще один кусок шланга, чтобы подсоединить больший конец воздушного зазора к сливу раковины. Избегайте перегибов шлангов.
Воздушный зазор для вывоза мусора — Следуйте тем же инструкциям, что и № 3, за исключением того, что подсоедините больший резиновый шланг, выходящий из воздушного зазора, к мусоропроводу.

Установка посудомоечной машины может быть довольно простой задачей. Однако важно правильно настроить дренаж, чтобы грязная вода и бактерии не вернулись в посудомоечную машину и не загрязнили посуду и кухонные принадлежности.

Если вы хотите быть спокойными, зная, что ваша посудомоечная машина установлена правильно, позвоните в Whitten Plumbing сегодня по телефону 501-607-6596. Наши квалифицированные сантехники с нетерпением ждут, когда мы сможем вам помочь.

Самый распространенный дефект при установке посудомоечной машины — Structure Tech Home Inspections

Я слышал разные причины, по которым требуется дополнительная петля под раковиной, поэтому я решил связаться с производителями напрямую и разослал электронное письмо восьми производителям посудомоечных машин , задавая им этот вопрос:

«В инструкциях по установке всех ваших посудомоечных машин на сливе посудомоечной машины требуется высокий контур.Какова цель этого? Разве верхняя петля, встроенная сбоку посудомоечной машины, не дает того же? Любые идеи или комментарии по этому поводу были бы очень признательны ».

Вот ответы Я получил:

Kenmore: « Для предотвращения потенциального загрязнения посудомоечной машины обратным потоком необходимо использовать высокий контур или воздушный зазор. Местные правила водоснабжения обычно диктуют требования в вашем районе. Раздел 807.4 Единых состояния Сантехнического кодекса: «Нет бытовые посудомоечных машины не должны быть подключены напрямую к дренажной системе или пищевых отходам без использования одобренного посудомоечного воздушного зазора фитинга на нагнетательной стороне посудомоечной машины Перечислены межэлектродные зазоры должны быть установлены с. маркировка уровня затопления (FL) на уровне затопления раковины или сливной доски или выше него, в зависимости от того, что выше, или отдельно зафиксированная воздушным перегородкой, расположенной на стояке «.
GE: «Если воздушный зазор не требуется, сливной шланг должен иметь высокий контур от пола, чтобы предотвратить обратный поток воды в посудомоечную машину или выливание воды во время работы.»
Bosch: Высокая петля в сливном шланге посудомоечной машины предназначена для предотвращения оседания воды в шланге, если он свисает ниже или горизонтально. Это предотвращает высыхание сливного шланга и предотвращает попадание запахов в посудомоечную машину
Viking: При тестировании наших посудомоечных машин мы обнаружили, что для правильного слива воды требуется дополнительная высокая петля в задней части посудомоечной машины.Мы видели, когда этот элемент не применяется, что со временем у потребителя будут проблемы с подачей воды, что вызовет проблемы с надлежащим дренажом и объединением воды в определенной области.
Maytag: Нет ответа через 29 дней. Бу.
Whirlpool: Нет ответа через 29 дней. Бу.
Амана: Нет ответа через 29 дней. Бу.

Подводя итог, можно сказать, что причиной высокого контура является предотвращение потенциального обратного потока воды в посудомоечную машину и предотвращение неправильного слива воды.Несмотря на то, что посудомоечные машины поставляются с завода со сливным отверстием, расположенным высоко по бокам посудомоечной машины, это не является приемлемой заменой высокой петли под кухонной раковиной. В Миннеаполисе отсутствие правильно установленной высокой петли под кухонной раковиной требует ремонта для их оценки истинности продажи жилья.

Пост-обновление за 2016 год:
Миннесота приняла новый государственный сантехнический кодекс, и петли высокого уровня уже недостаточно.Теперь необходимо установить уродливый воздушный зазор. Подробнее по этой теме здесь: http://structuretech2.com/2016/03/new-minnesota-plumbing-code/#dwairgap

Рубен Зальцман, Structure Tech Home Inspections — Электронная почта — Minnesota Home Инспекции

Что такое посудомоечная машина High Loop и зачем она вам?

Один из наиболее распространенных дефектов, обнаруживаемых при домашнем осмотре, — это отсутствие верхнего контура на сливной линии посудомоечной машины.Если вы не знаете, как выглядит слив в посудомоечной машине, см. Рис. 1 ниже. К счастью, эту проблему в большинстве случаев легко исправить, но прежде чем мы перейдем к этому, давайте обсудим, что такое высокий контур и почему он должен быть в вашей посудомоечной машине?

Рисунок 1: Изображение сливной линии посудомоечной машины под раковиной

Что такое высокий контур?

Высокий контур — это когда слив посудомоечной машины поднимается прямо перед его подсоединением к сливу кухонной мойки. Сливной шланг каким-то образом закрепляется в верхней части раковины (это может быть так же просто, как закрепить его стяжкой-молнией).На рисунке 2 ниже показана базовая конфигурация установленного контура высокого слива под кухонной раковиной. Петля должна быть установлена как можно ближе к нижней стороне шкафа для максимальной эффективности. Рекомендуется подсоединять выпускной конец сливного шланга к вертикальной сливной трубе раковины непосредственно перед сифоном (никогда на сифоне или после него). Не рекомендуется заделывать сливной шланг при любом мусоропроводе. Когда измельчитель включен, он действует как насос и может отправлять грязную воду обратно в посудомоечную машину.

Рисунок 2: Схема правильной установки высокого контура

Для чего нужен высокий контур?

Высокий контур предотвращает обратное попадание сточных вод из раковины в посудомоечную машину. Если сливной шланг не приподнят, есть вероятность того, что вода потечет по сливному шлангу в неправильном направлении, что может привести к стоянию воды на дне посудомоечной машины. Высокий контур также защищает умеренные случаи обратного сифона из-за увеличения гидростатического давления, которое вода должна преодолеть, чтобы преодолеть контур.

Нужно ли устанавливать воздушный зазор?

Единственный способ действительно предотвратить обратное сифонирование в дренажной линии — это установить воздушный зазор, который требует значительного объема работы. Некоторым муниципалитетам требуются воздушные зазоры, но большинство считает, что высокие петли сами по себе приемлемы. Воздушный зазор предотвращает обратное проникновение в посудомоечную машину отрицательного давления за счет подачи воздуха в систему. Сливной шланг подключается к воздушному зазору под раковиной, а воздушный зазор находится на столешнице рядом с раковиной.По моему опыту, большинство раковин в настоящее время прекрасно работают с установленным только высоким контуром, но если вы испытываете обратное сифонирование, вы можете проконсультироваться с лицензированным сантехником по поводу установки воздушного зазора.

Рисунок 3: Установка воздушного зазора

Как установить высокий контур?

Есть много способов сделать это, но самый простой — с помощью винта и стяжки. Общее время установки должно быть менее 5 минут. Вот видео, которое я нашел, о простой установке с высоким контуром.

Есть вопросы по указанной выше статье? Не стесняйтесь обращаться к нам по телефону [адрес электронной почты]

A Методы установки слива и слива забитой посудомоечной машины

Немного ознакомившись с посудомоечной машиной, вы также сможете предотвратить засорение слива в посудомоечной машине. Посудомоечная машина — это, по сути, робот, запрограммированный на выполнение определенных функций по очистке и ополаскиванию грязной посуды. По-прежнему требуются действия человека, чтобы загрузить грязную посуду, установить правильный цикл очистки, добавить чистящий раствор / моющее средство и включить прибор.Но почти все остальное посудомоечная машина делает автоматически, в том числе:

Добавляет чистую воду
Нагревает воду до определенной температуры
Открывает дозатор моющих средств
Стреляет водой по посуде
Слить использованную воду и остатки пищи
Распылитель чистой воды для ополаскивания посуды
Снова сливает воду
Подогревает воздух для сушки посуды в зависимости от настройки пользователя.

Помимо этих основных функций, современные посудомоечные машины оснащены таймером для регулирования цикла очистки, датчиком для определения температуры и еще одним датчиком для поддержания необходимого уровня воды.Однако, как и вся бытовая техника, она может работать только при правильной установке. Посудомоечная машина требует подключения к электричеству для питания и к водопроводной системе для воды и канализации. Существует 4 распространенных метода подключения слива посудомоечной машины к водопроводу: воздушный зазор, высокий контур, подключение с вывозом мусора и подключение без вывоза мусора. Перед установкой посудомоечной машины проверьте местную сантехнику и строительные нормы и правила, чтобы убедиться, что вы все делаете правильно.

Четыре способа установки слива посудомоечной машины

1.Метод воздушного зазора

В некоторых регионах строительные нормы и правила требуют, чтобы посудомоечные машины подключались к воздушному зазору, установленному на мойке. Основная функция воздушного зазора — предотвратить попадание загрязняющих веществ из дренажной линии в систему питьевой воды. Благодаря воздушному зазору между сливным отверстием и заливным бортом светильника остается свободное пространство. Без воздушного зазора существует вероятность (хотя и небольшая), что сливная вода будет стекать обратно в посудомоечную машину и в водопровод в случае потери давления из-за повреждения водопровода, например, сильной утечки.Воздушный зазор также предотвращает попадание дренажной воды в посудомоечную машину в случае засорения раковины. Засоренная раковина может содержать вредные и загрязненные предметы.

2. Метод высокого цикла

Если вы подключаете слив посудомоечной машины к водопроводу без воздушного зазора, можно использовать метод с высокой петлей. Как следует из названия, вам нужно взять сливную линию посудомоечной машины и прикрепить ее к как можно более высокому месту под бортиком кухонной мойки. Этот метод создаст петлю из сливного шланга посудомоечной машины.Сливаемая из посудомоечной машины вода должна подниматься вверх, прежде чем опуститься к сифону кухонной мойки.

Он не так эффективен, как метод воздушного зазора, но петля помогает предотвратить попадание загрязненной воды обратно в посудомоечную машину. В районах, где этот метод разрешен правилами сантехники, люди используют отверстие с воздушным зазором для установки другой водопроводной арматуры, такой как кран, фильтрация воды, дозатор мыла или дозатор горячей воды.

3. Без вывоза мусора

Вышеупомянутые методы работают как с вывозом мусора, так и без него.Если вы пытаетесь подключить слив посудомоечной машины к водопроводу без вывоза мусора, вам необходимо установить Y-образный патрубок на сливную линию раковины. При использовании метода воздушного зазора Y-образный ответвление следует устанавливать между воздушным зазором и линией слива раковины. Если предпочтителен режим с высокой петлей, перейдите из посудомоечной машины в Y-образный патрубок. Учтите, что y-ветвь должна располагаться перед p-ловушкой. Это позволяет ловушке для раковины улавливать мусор и предотвращать попадание канализационных газов в посудомоечную машину.

4. С вывозом мусора

Если под раковиной есть мусоропровод, слив посудомоечной машины подключается к водопроводу через смеситель. Разница между установкой с вывозом мусора и без него очень мала. В режиме высокого контура слив посудомоечной машины подключается непосредственно к измельчителю. В режиме воздушного зазора слив посудомоечной машины проходит через воздушный зазор перед тем, как попасть в мусоропровод.

Причины засорения слива посудомоечной машины

Посудомоечная машина — это одна из многих бытовых приборов, подключенных к вашей канализационной сливной системе, поэтому всегда есть вероятность засорения.Вы можете подумать, что проблема в машине, что ее нужно заменить или отремонтировать, но на самом деле виновата зачастую сантехника. Когда происходит засор, воде из посудомоечной машины некуда идти, кроме как снова в посудомоечную машину. Есть много возможных причин засорения слива посудомоечной машины, поэтому выполните следующие проверки:

Проверьте, не забита ли раковина.

Поскольку в посудомоечной машине и кухонной мойке используется одна и та же сливная линия, необходимо убедиться, что слив из мойки осуществляется должным образом.Засоренная раковина также означает засоренную посудомоечную машину.

Если слив посудомоечной машины подключен к системе для мусора

Это может быть то место, где действительно существует проблема. Когда в мусоропроводе есть продукты, воде не хватает места для свободного стекания. Чтобы убрать мусор и остатки пищи из мусороуборочного устройства, тщательно промойте его большим количеством воды. Если его необходимо очистить вручную, убедитесь, что он не задействован.

Когда вы включаете посудомоечную машину и обнаруживаете, что вода выходит из воздушного зазора

Засорение между мусоропроводом и воздушным зазором.Чтобы очистить воздушный зазор, снимите колпачок и найдите трубку, которая идет в утилизацию. Снимите трубку и очистите от мусора, прежде чем положить ее на место.

При очистке воздушного зазора

Вы также можете увидеть соединение между сливной трубкой и мусоропроводом. Если на открытии измельчителя есть мусор или засорение, самое время заняться проблемой. Вставьте отвертку или цилиндрическую щетку, двигайте ею, чтобы удалить мусор.

Предотвращение засорения слива посудомоечной машины

Время от времени все элементы сантехники могут забиваться.Однако с помощью надлежащих профилактических мер вы можете заставить все работать безупречно. Периодическая чистка может занять некоторое время, но это эффективно, чтобы убедиться, что все работает правильно, когда вы используете посудомоечную машину. Профилактическое обслуживание, очевидно, более чистая работа, чем устранение засора. Вот 5 простых шагов, которые помогут предотвратить засорение слива посудомоечной машины.

Первый разумный шаг — очистить и смыть тяжелые частицы пищи с грязной посуды, кастрюль и сковородок перед тем, как поместить их в посудомоечную машину.

Перед тем, как начать пользоваться посудомоечной машиной, пропустите горячую воду через мусоропровод минимум на минуту. Горячая вода помогает удалить оставшийся жир и остатки пищи из трубы. Лучше всего, чтобы при этом работала утилизация.

Содержите корзину для посудомоечной машины в чистоте, используя раствор уксуса. Промывайте уксус в посудомоечной машине не реже одного раза в месяц.

Засор в корзине случается редко, но не помешает время от времени проверять, нет ли в корзине мусора.

Если у вас жесткая вода, периодически используйте неагрессивный очиститель канализации. Жесткая вода вызывает накопление минеральных отложений на сантехнике, приборах и сантехнике.

Как подсоединить сливной шланг посудомоечной машины к мусоросборнику

Подсоединить слив посудомоечной машины к мусоропроводу — это то, что может сделать большинство домашних мастеров. Это требует минимального количества оборудования, которое у вас, возможно, уже есть, и немного усилий.

В этой статье я дам вам:

Видео о том, как подключить посудомоечную машину и мусоропровод
Список необходимых материалов
Пошаговая инструкция, как это сделать

Посудомоечные машины обычно устанавливают под столешницей рядом с тумбой под раковину, потому что , в большинстве кухонь нет отдельной сливной линии для посудомоечных машин.

Сливной шланг посудомоечной машины может быть подключен к системе вывоза мусора или может быть встроен непосредственно в сливную линию.

Рекомендуется соединить его с вывозом мусора, потому что, когда посудомоечная машина перекачивает слитую воду и оставшиеся частицы пищи в мусоропровод, мусоропровод может измельчить частицы пищи и вытолкнуть их в канализацию.

В то время как сливной шланг соединен непосредственно с канализацией, это может вызвать засорение этими частицами пищи.

Подсоединение сливного шланга посудомоечной машины к мусоропроводу — видеоурок

Материал, необходимый для подсоединения сливного шланга посудомоечной машины к мусоропроводу

Отвертка
Гаечный ключ
Молоток
Фитинг воздушного зазора
Универсальный нож
Хомут для шланга
Игольчатые плоскогубцы
Сливной шланг
Посудомоечная машина и вывоз мусора (очевидно)

Этапы подключения шланга для слива посудомоечной машины на свалку мусора

Подсоединение сливного шланга посудомоечной машины к системе вывоза мусора — непростая задача, требующая питания или каких-либо передовых навыков работы с электричеством или сантехником.Это довольно просто, есть всего несколько вещей, о которых нужно помнить, и вы готовы к работе.

Шаг 1 — Начните с отключения мусоропровода от электрической розетки под раковиной. Если он подключен напрямую к цепи, то отключите блок утилизации от главной панели. Важно отключить все электрические соединения, потому что вы не хотите получить удар током.

Шаг 2 — На верхней стороне мусоропровода находится часть сливной трубки, которая будет принимать шланг от посудомоечной машины.Когда вы попытаетесь вставить отвертку, вы обнаружите, что сопло блокируется металлической заглушкой.

Вы должны выбить металлическую заглушку, пробив ее с помощью отвертки и молотка (будьте осторожны при использовании молотка, чтобы не ударить им по руке).

Теперь используйте плоскогубцы для снятия металлической заглушки. Обязательно удалите все металлические частицы. (При необходимости удалите мелкие частицы металла рукой)

Шаг 3 — Теперь подсоедините сливной шланг посудомоечной машины к мусоропроводу, наденьте большой удерживающий зажим на конец сливного шланга и затяните его с помощью отвертки или гаечного ключа.

Сливной шланг должен иметь петлю над точкой подключения. Сама точка подключения должна находиться на расстоянии не менее 20 дюймов от кухонного пола. Если точка подключения ниже 20 дюймов, необходимо использовать воздушный зазор, чтобы вода из слива не попадала обратно в посудомоечную машину.

(Всегда рекомендуется использовать фитинг с воздушным зазором. См. Шаг 4, чтобы узнать, как соединить посудомоечную машину и мусоропровод с воздушным зазором)

Step 4 — Большинство раковин, имеющихся на рынке, уже имеют отверстия для установки воздушных зазоров.

В блоке воздушного зазора есть два ответвления сливного шланга. Одна ветвь воздушного зазора спускается от воздушного зазора к посудомоечной машине, а другая — от воздушного зазора к мусоропроводу.

Теперь стержень с резьбой вставляется сверху штуцера воздушного зазора в отверстие в раковине снизу. Используйте резиновую шайбу на верхнем конце стержня с резьбой и накройте его декоративной крышкой.

Надежно затяните накладку руками и не используйте гаечный ключ или плоскогубцы, так как они могут поцарапать отделку.Поверните фитинг снизу раковины так, чтобы насадка была направлена в сторону мусоропровода.

Шаг 5 — Затем срежьте сливной шланг посудомоечной машины универсальным ножом, длина которого должна доходить до одного конца фитинга воздушного зазора, и подсоедините этот конец с помощью зажима для шланга. Наденьте шланг для мусора на другой конец штуцера воздушного зазора и наденьте зажим на концы шланга.

При подключении убедитесь, что на шланге нет изгибов или петель, так как они будут ограничивать сток дренажной воды и могут вызвать закупорку.В конце затяните хомут с помощью гаечного ключа.

Совет, упрощающий установку:

Чтобы легко получить доступ к области под раковиной, снимите дверцы под раковиной, открутив винты, которыми дверца крепится к раме шкафа. После завершения установки установите дверь на место.

Имейте в виду, что мы можем получать небольшие комиссии, когда вы переходите по нашим ссылкам и совершаете покупки. Однако это не влияет на наши обзоры и сравнения.Мы делаем все возможное, чтобы все было справедливо и сбалансировано, чтобы помочь вам сделать лучший выбор для вас.

Поперечное соединение в сливе посудомоечной машины

Кто действительно хочет позвонить сантехнику?

Во время недавнего осмотра дома агент по недвижимости сказал мне, как ему не нравится, когда я рекомендую поднять сливную линию посудомоечной машины под кухонной раковиной. Я несколько раз работал с его клиентами, но, по его мнению, это та область, где он чувствует, что я слишком разборчив, называя это предметом, требующим ремонта.

Наверное, не так много сантехников, которым не позвонил бедствующий домовладелец, у которого на дне посудомоечной машины есть грязная вода. Сантехникам должны нравиться эти звонки, потому что они могут взимать плату за звонок в службу поддержки и обычно устраняют проблему в течение нескольких минут, используя всего лишь отвертку, зажим и винт или два. Конечно, могут быть другие проблемы, например, неисправный обратный клапан посудомоечной машины на новых моделях, но ремонт может быть довольно простым.

Разрушитель сделал это

Чаще всего проблема возникает, когда сливной трубопровод посудомоечной машины подсоединен к мусоропроводу. В процессе измельчения и измельчения остатков пищи, иногда часть сточных вод сбрасывается по трубопроводам посудомоечной машины, а также по сливной линии. Когда слив посудомоечной машины проседает прямо в том месте, где он соединяется с измельчителем, все виды пищевых отходов и отходов мойки могут следовать за трубопроводами и при правильных условиях могут попадать на дно посудомоечной машины.Решение: поднимите сливную трубку посудомоечной машины и прикрепите ее к стене шкафа или к нижней стороне столешницы, чтобы петля оставалась как можно выше под раковиной.

Добавить воздушный зазор на столешнице

Более сложным и, безусловно, более дорогим решением является установка устройства с воздушным зазором на столешнице, которое устанавливается поверх мойки. Во время инспекций дома в Массачусетсе я наткнулся на несколько таких. При неправильной установке эти устройства имеют тенденцию переливаться через отверстие на передней панели и проливать воду на всю поверхность раковины.Они также требуют дополнительных трубок под раковиной и могут занять часть драгоценного места для хранения всех тех чистящих средств, которые мы хотим держать под рукой. Устройства с воздушным зазором на столешнице требуются в нескольких штатах, включая некоторые районы Калифорнии и, в последнее время, Миннесоту.

Делать всех счастливыми

Я понимаю и даже ценю опасения агента по недвижимости, когда я упоминаю этот ремонт. Тем не менее, я готов поспорить, что он не захочет быть тем, кто получает телефонный звонок, когда недовольный новый домовладелец обнаруживает на дне посудомоечной машины дюйм или два застоявшейся отвратительной воды после того, как они запустили диспоузер впервые.

Дефекты установки слива посудомоечной машины | Инспекция имущества путевой точки

Хотя может показаться, что установка посудомоечной машины довольно проста и ничего не может пойти не так, как надо, это далеко от истины. Слишком часто наши домашние инспекторы сообщают о дефектах слива посудомоечной машины.

Мы часто видим, что слив для посудомоечной машины не имеет высокого контура и устанавливается не на той стороне сифона. Давайте посмотрим, что это значит.

Слив для посудомоечной машины, высокие петли

Что это такое?

Высокий контур сливного отверстия посудомоечной машины — это высокий проход сливной трубки.Если сливная трубка перемещается из нижней точки в высокую, а затем обратно в нижнюю точку, предотвращается обратный поток воды в посудомоечную машину. Таким образом, посудомоечная машина может безопасно откачивать дренаж, не допуская попадания воды обратно в посудомоечную машину.

Общий дефект

Это довольно частый дефект, о котором сообщают при домашнем осмотре. Это очень легко не заметить. Также непрофессиональное качество является обычным явлением при установке бытовой техники.

Единый код сантехники

Единый сантехнический кодекс конкретно указывает, что здесь требуются высокие петли:

802.1.6 Бытовые посудомоечные машины

«Бытовые посудомоечные машины должны сбрасывать косвенно через воздушный зазор или воздушный зазор в приемник для отходов в соответствии с Разделом 802.2 или сливать в тройник на патрубке кухонной мойки или в разъем для посудомоечной машины. утилизация отходов. Сливная линия бытовой посудомоечной машины, выходящая в патрубок кухонной мойки или устройство для удаления пищевых отходов, должна подключаться к установленному на палубе воздушному зазору, или сливная линия должна подниматься и надежно прикрепляться к нижней стороне обода раковины или стойки.”

Промышленные сливные патрубки для посудомоечной машины

Некоторые производители посудомоечных машин создают дополнительный высокий контур, который предварительно устанавливается на приборе. Это для дополнительной защиты от обратного дренажа.

Если производитель устройства имеет предварительно установленный контур высокого уровня слива, он не заменяет контур высокого уровня слива, созданный установщиком. Мы знаем это из раздела Единого сантехнического кодекса выше:

«Сливная линия бытовой посудомоечной машины, выходящая в патрубок кухонной мойки или устройство для удаления пищевых отходов, должна подключаться к установленному на палубе воздушному зазору, либо сливная линия должна подниматься и надежно прикрепляться к нижней стороне обода раковины или стойки.”

Что делать

Как домовладелец, вы можете легко заглянуть под раковину или за посудомоечную машину, чтобы убедиться, что слив из посудомоечной машины поднимается вверх, прежде чем попадать в мусоропровод или слив.

Если вам не хватает верхнего контура слива посудомоечной машины, простая процедура изменения маршрута, как на изображении выше, может помочь вам в этом. Вы также можете приобрести сливную трубку для посудомоечной машины на Amazon.

Больше дефектов слива в посудомоечной машине

Отсутствует сливной хомут для посудомоечной машины

В некоторых случаях мы обнаруживаем отсутствие зажима на сливном шланге посудомоечной машины.Этот хомут нужен для надежного крепления трубки к сливу раковины.

Изнанка ловушки

Хотя это менее распространено на нашей территории инспекций, домашние инспекторы в штатах с большим количеством старых домов часто обнаруживают, что дренажная трубка установлена не на той стороне раковины P-Trap.

Слив посудомоечной машины должен сливаться перед сифоном раковины, как показано на рисунке выше. Если ваша посудомоечная машина сливает воду в трубопровод после сифона для раковины, канализационные газы могут попасть в посудомоечную машину и в дом.Это может привести к ужасно пахнущей посуде и кухне!

Узнайте больше о дренажных ловушках здесь.

Заключение

Посудомоечные машины — обычная установка для домовладельцев и разнорабочих. Таким образом, домашние инспекторы часто обнаруживают эти общие дефекты после непрофессиональной установки.

Подключение посудомоечной машины к водопроводу и канализации

Этапы подключения

Подготовительные работы

Установка розетки электропитания

Подключение к водопроводу

Установка слива канализации

Проверка работоспособности

Некоторые нюансы по установке встроенных посудомоечных машин

Пароизоляция кухонной мебели

Важные особенности

Подключение посудомоечной машины к водопроводу и канализации

Требования к электропитанию

Куда и как вывести сток

Подсоединение к водопроводу

Проверка перед пуском

как это сделать своими руками

Основные этапы подключения посудомоечной машины

Подготовка всех необходимых инструментов

Как лучше выбрать наиболее подходящее место для установки

Как осуществить подвод воды к машине

Осуществляем подключение посудомоечной машины к канализации

Проведение электропитания

Работы на завершающем этапе

Некоторые советы от специалистов

Итог

Подключение посудомоечной машины к водопроводу и канализации с видео

Подготовительный этап

Где лучше разместить посудомоечную машину

Приобретение инструментов, расходных материалов и фурнитуры

Рекомендации по установке некоторых моделей посудомоечных машин

Как подключить посудомоечную машину своими руками

Подвод электросети

Подключение посудомоечной машины к водопроводу

Подготовка слива в канализацию

Видео

как подключить слив в канализацию, подсоединение и схема

Основные этапы подключения посудомоечной машины к канализации

Подключение к различным сетям

Проверка работы посудомоечной машины

Подключение встраиваемой посудомоечной машины (инструкция)

Подключение подачи воды

Подключение слива

Подключение электрики

Выберите качественную посудомоечную машину от Maunfeld

Подключение посудомоечной машины — Доктор Лом

4 способа подключить посудомоечную машину к канализации

Самый распространенный дефект при установке посудомоечной машины — Structure Tech Home Inspections

Что такое посудомоечная машина High Loop и зачем она вам?

A Методы установки слива и слива забитой посудомоечной машины

Четыре способа установки слива посудомоечной машины

1.Метод воздушного зазора

2. Метод высокого цикла

3. Без вывоза мусора

4. С вывозом мусора

Причины засорения слива посудомоечной машины

Предотвращение засорения слива посудомоечной машины

Как подсоединить сливной шланг посудомоечной машины к мусоросборнику

Подсоединение сливного шланга посудомоечной машины к мусоропроводу — видеоурок

Поперечное соединение в сливе посудомоечной машины

Кто действительно хочет позвонить сантехнику?

Разрушитель сделал это

Добавить воздушный зазор на столешнице

Делать всех счастливыми

Дефекты установки слива посудомоечной машины | Инспекция имущества путевой точки

Слив для посудомоечной машины, высокие петли

Что это такое?

Общий дефект

Единый код сантехники

Промышленные сливные патрубки для посудомоечной машины

Что делать

Больше дефектов слива в посудомоечной машине

Отсутствует сливной хомут для посудомоечной машины

Изнанка ловушки

Заключение

Добавить комментарий Отменить ответ
