Как подключить вилку к проводу: евровилка и старая вилка

У каждого современного человека дома и на работе насчитывается более десяти электрических приборов, которые значительно упрощают жизнь и делают ее более комфортной. Чтобы устройства функционировали, их требуется подключать к электрической сети. Для этой цели были изобретены и изготовлены разные модификации электроизделий, они обеспечивают непрерывную передачу тока на силовые агрегаты бытового прибора.

Виды электрических вилок

Электрическая вилка евростандарта

Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

• без заземления;
• разборные модели;
• с заземлением;
• неразборные модификации;
• евростандарт;
• обычного типа.

Вилка с заземлением

Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации. Угловая евровилка CEE 7/16

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

• С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
• С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

В России эксплуатируется большое количество приборов со шнурами, которые оснащены разборными вилками типа С1-В с круглым штырем диаметром 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.

Конструктивные особенности

Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.

Устройство неразборной вилки

Монолитная вилка

Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной конструкции

Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

Строение электровилки типа С1-В

Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.

Как поменять вилку на проводе

Починить вилку для розетки несложно, однако во время выполнения работ очень важно следить за соблюдением техники личной безопасности.

Как разобрать вилку электрическую типа С1-В

Требуется подготовить концы проводов к подключению. Для этого обрезается шнур с интервалом не более 5 см от вилки. Если вилка из-за ненадежного соединения перегревалась, как правило, изоляция в этих местах становится жесткой и подлежит замене. На концах провода формируются колечки. После этого на винты устанавливаются пружинные гроверы и плоские шайбы. Теперь эту конструкцию можно вставлять в винты.

Винт требуется вкрутить в штырь до самого упора. Аналогичным образом провод подсоединяется ко второму штырю. Монтируются они выступами в корпусе в специальные углубления. На провод накладывают планку и с помощью двух винтов прижимают к корпусу. Если изоляция тонкая, чтобы предотвратить ее протирание в месте выхода из конструкции, рекомендуется поверх изоляционного слоя надевать полихлорвиниловую трубку или резиновую.

Замена электровилки типа С1-В

В завершение соединяют половинки корпуса и стягивают их гайкой с винтом. Если двум половинка провода мешают плотно соприкоснуться, их нужно отодвинуть.

Как подключить к проводу трехполюсную вилку С6

Подготовка провода к подключению осуществляется аналогичным способом, что и в предыдущем разделе. Технология сборки такая же.

Если в комплекте отсутствуют вилки гроверов, их обязательно следует установить. Провод желто-зеленого окраса можно подсоединять исключительно к заземляющему контакту. Как правило, он расположен посередине между контактными площадками штырей.

В двухполюсном шнуре не предусмотрен контакт заземления, следовательно, в вилке это место останется свободным.

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

Этапы замены электрической вилки европейского образа

Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

1. Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
2. Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
3. Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
4. Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
5. Следующий этап – правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
6. Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
7. Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Устройство евровилки достаточно простое, однако во время выполнения работ нужно проявлять осторожность.

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

1. Демонтируется старый корпус и разбирается.
2. Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
3. В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода. При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Замена штепсельных вилок

Штепсельная вилка – это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

1. Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
2. С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
3. С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Большинство штепсельных модификаций оснащено специальными металлическими гнездами, куда должен вставляться оголенный конец провода. Затягивается он миниатюрным винтом.

Адаптация вилок

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Поляризованная электрическая вилка IEC 60906-1

Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.

Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке.

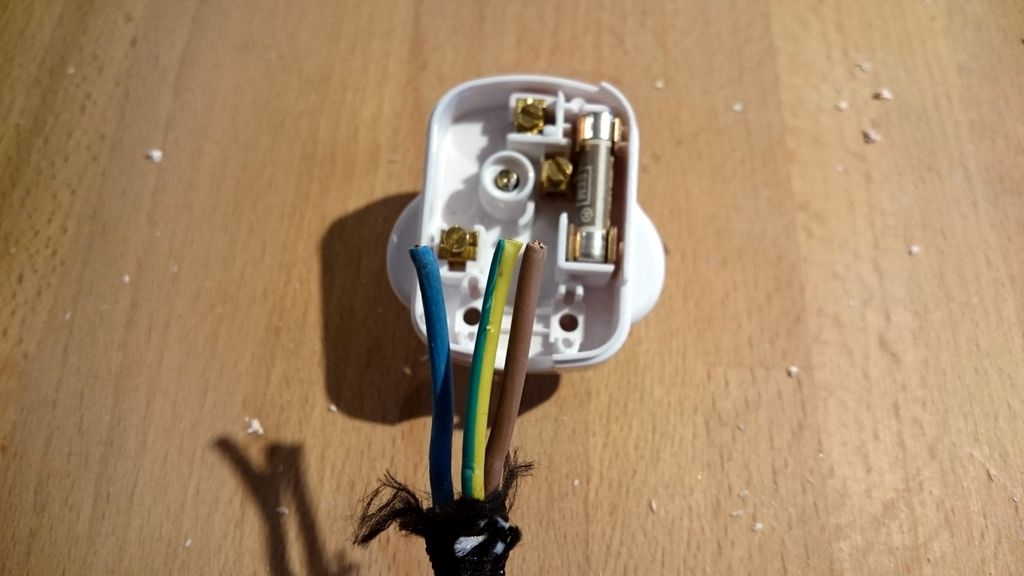

Адаптация английской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.

• Всё по полочкам: правила выбора идеального шкафа для одежды
• Как выбрать линолеум — типы и виды

Как поменять вилку на проводе: видео, фото, инструкция

Автор Петр Андреевич На чтение 3 мин. Просмотров 587 Обновлено 28.02.2020

Для тех, кто собрался сделать замену вилки в домашних условиях рекомендуем изучить нашу инструкцию. Пред тем как поменять вилку на проводе нужно сперва определить, разборный данный узел или нет. Так же вам следует знать, что от правильности монтажа электро-вилок зависит здоровье бытовой техники. Мы с удовольствием расскажем, как произвести замену своими руками не прибегая к услугам электриков!

Как заменить сломанную евровилку

Перед началом монтажных работ вам нужно удостовериться, в том, что кабель с вилкой не подключены к сети 220 Вольт! Это нужно для того, чтобы избежать удара электрическим током!

Теперь следует разобраться какого типа вилка, так как именно этот фактор влияет на алгоритм сборки. Как правило, в большинстве случаев для бытовой техники используется не разборная вилка на три жилы. Данной особенностью конструкции мы обязаны инженерам, которые в разы ускорили и удешевили производство литых вилок. Ну и конечно же без внимания маркетологов данная конструкция не осталась, сломалась вилка, купи новый бытовой прибор. Такие принципы уже давно действует в Японии и Европе. Ну раз уж мы Россияне, и нас не напугать заменой не разборных вилок, то давайте же приступим!

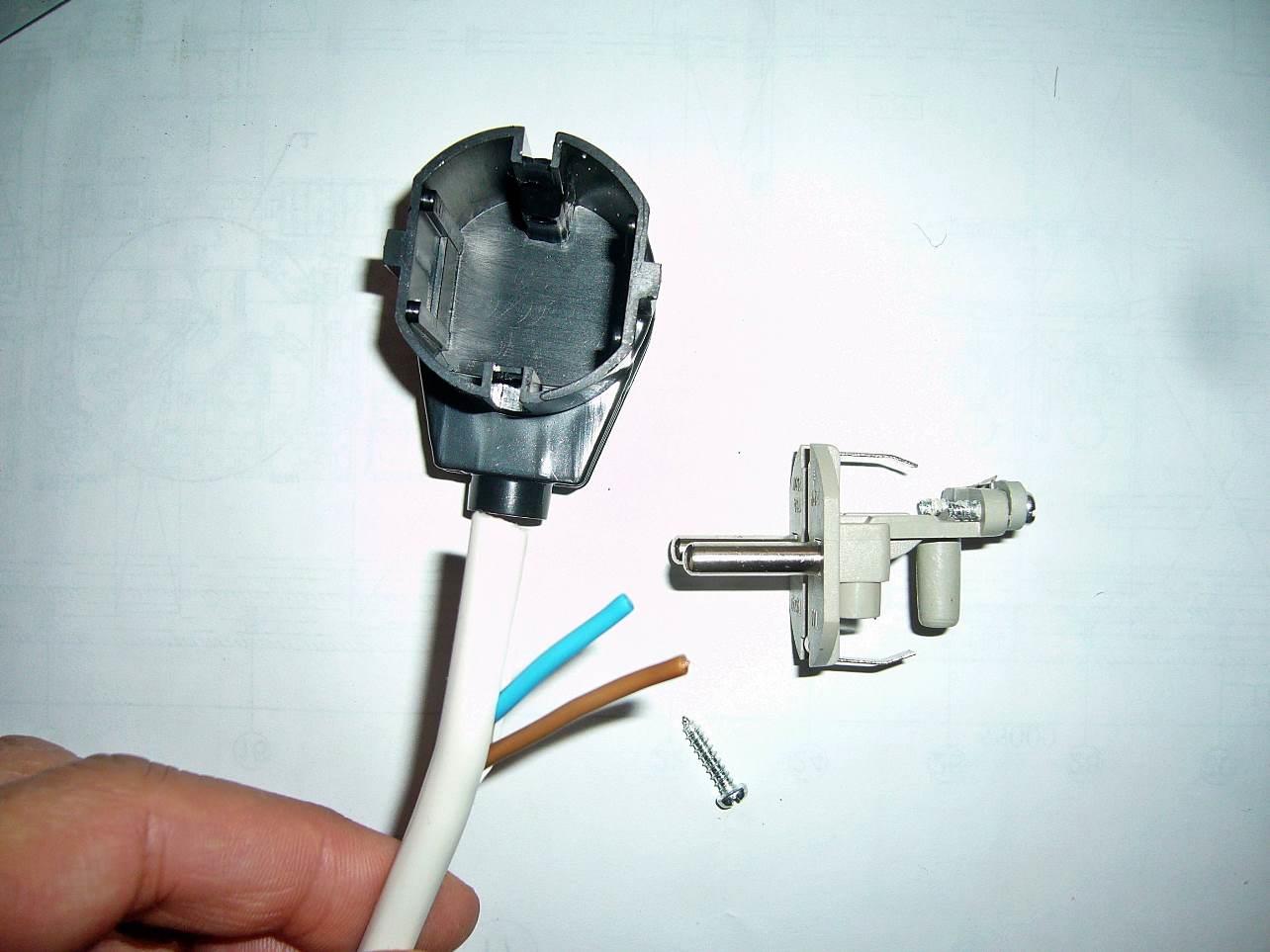

Замена не разборной евровилки

И так, что же делать с литой вилкой, как её разобрать? Не надо её разбирать, следует её отрезать, и установить новую вилку! Алгоритм действий достаточно прост:

1. Отрезаем бокорезами кабель у основания старой вилки.
2. Канцелярским ножом разрезаем вдоль 5 см оболочки кабеля.
3. С кончиков трёх жил снимаем изоляцию по 2 см.
4. Скручиваем оголённые жилы пассатижами, чтобы осталось около 1 см.
5. Присоединяем провода к контактам, и при помощи отвёртки фиксируем.
6. Собираем корпус и стягиваем фиксирующим винтом.

Наглядная пошаговая фото-инструкция по замене вилки:

Замена разборной вилки

Если у вас электрическая вилка старого образца, она разборная и имеет всего две жилы, то инструкция будет очень похожа с предыдущей. Заземление для данного типа вилок не предусмотрено, по этому заземляющую жилу глушим (срезаем под корень). Давайте рассмотрим по шагам как установить вилку на проводе:

Для того чтобы лучше усвоить алгоритм действий по замене вилки можно посмотреть видео:

Заключение

Самое главное, на этапе сборки все узлы штепселя затягивать на совесть. Не оставляйте оголённые жилы, если зачистили больше чем нужно, то лучше срежьте лишнее.

Если моя статья по замени бытовой вилки была для вас полезна поставьте пожалуйста 5 звёзд автору. Пишите свои вопросы в комментариях, отвечу всем. Благодарю всех за внимание!

ПолезноБесполезно

Вилка электрическая – как подключить и отремонтировать

Вилка электрическая – это штепсельное изделие, предназначенное для оперативного подключения и отключения электрических приборов от питающей сети.

Любой электроприбор подключается к электрической сети через розетку с помощью шнура с сетевой вилкой на конце. Международного стандарта на вилки не существует, бывает, привозят электроприборы из других стран с вилками, которые невозможно вставить в розетки, установленные в квартире. Приходится приобретать переходник или вилку обрезать, и на шнур устанавливать подходящую. Это несложная, но ответственная работа, так как от правильности ее выполнения зависит надежность работы электроприбора в целом.

Виды электрических вилок

В настоящее время в России все электроприборы выпускаются со шнурами на конце с неразборными вилками двух видов типа С по ГОСТ 7396.1-89. На корпусе каждой вилки обычно нанесена маркировка, в которой указаны ее технические характеристики – величина максимально допустимого тока и допустимое напряжение питающей сети. Это не означает, что данный электроприбор потребляет ток такой силы, а только говорит о том, что вилка рассчитана на передачу тока до указанной величины.

C5 (аналог европейских электрических вилок CEE 7/16) – с круглыми штырями диаметром 4 мм, сходящимися немного к свободным концам, штыри изолированы на длину 10мм от корпуса, без заземляющего контакта. Вилка С5 рассчитана на ток нагрузки до 6 А (при питающем напряжении 220 В выдерживает мощность 1300 Вт).

C6 (аналог европейских вилок CEE 7/17) – с круглыми штырями диаметром 4,8 мм, бывают трехполюсные с заземляющим контактом и двухполюсные без заземляющего контакта. Вилка C6 рассчитана на ток нагрузки до 10 А (при питающем напряжении 220 В выдерживает мощность 2200 Вт).

В эксплуатации еще находится много приборов, со шнурами, оснащенными разборными вилками типа C1-b с круглыми штырями диаметром 4 мм без з

как устроена и зачем нужна

В продаже представлены бытовые разъемы, электрические штепсельные вилки, гнезда разных моделей. Типы – обычные, с заземлением, кольцом, тройником, разным набором гнезд. Внутренние механизмы помещаются в корпуса из высокотехнологичного специального пластиката, резины. Подробнее о том, зачем нужна вилка с заземлением, и как она применяется – далее.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка.  Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать.
Евровилка с заземлением должна отвечать таким требованиям:

• иметь надежный контакт;
• идти с качественной электроизоляцией;
• иметь правильную поляризацию;
• защищать от прикосновенией;
• технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Типы

Электровилка с заземлением бывает двух типов:

Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен.
Другие параметры угловых вилок с заземлением:

• штыревые контакты – 2 или 3;
• форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются. Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой.

Порядок монтажа

Вилка угловая с заземлением устанавливается по такой схеме:

1. К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
2. К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
3. Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

• 110-127 В и 60 герц – США;
• 220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Стандарты разъема А

Вилка угловая с разъемами А типа используется в Японии, Америке. В американском варианте штырьки имеют разную толщину, в японском одинаковую. Другое название – Class II. Азиатская вилка в американскую розетку входит, но не наоборот. Вот пример американской вилки. Если стандарт вилки или розетки не совпадает с российским, то применяют переходники.

B категория

Мощные устройства для бытового применения с потребление тока 15 ампер. Другое название – Class I. Есть заземляющий контакт, В разъемы применяются намного чаще, чем А.

Класс C

Другое название — советская, поскольку данные устройства повсеместно применяли в СССР.

Вилка с заземлением евро типа в разъем С не войдет, классификатор – CEE 7 / 16.

Отечественные устройства

Вилка, производимая в России, должна отвечать стандартам ГОСТ 7396. Технические параметры наносятся на корпус – это напряжение, частота, ток. Группы устройств данной категории:

• CEE 7 / 16 либо C 5 с контактами 4 мм, изолированными от корпуса, рассчитанными на предельные значения тока 6 Ампер;
• CEE 7 / 17 – тут вилка относится к C 6 классу, имеет утолщенные штырьки, предельный ток 10 Ампер.

Старые вилки C1 — b комплектуются штырьками 6 мм в толщину, заземления не имеют.

Особенности подключения

Вилки электрические с заземлением нужно подсоединять строго с учетом параметров подключаемого устройства, токовых возможностей штекерной части. Вилка с заземлением евро – наиболее безопасный вариант, другие применять нежелательно.
Обязательно предварительно узнать мощность подключаемого устройства ( и рассчитать силу тока, который будет протекать через контакты вилки). Например, простую вилку присоединять к варочной индукционной поверхности нельзя, поскольку варочная поверхность расходует в районе 7 КВт, и не каждая вилка выдержит данные нагрузки. Ток можно посчитать по нижеприведенной формуле.

Для духового шкафа, электрического бойлера расчеты проводятся аналогичным образом.

Инструменты

Чтобы подключить вилку с заземлением евро, возьмите:

Вспомогательные аксессуары обычно не требуются.
Порядок действий: стандартная схема
Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:

1. Берите кабель – например, круглый 3*1.5 мм.

2. Раскручивайте корпус – сбоку либо снизу.

3. Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).

4. Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).

5. Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
6. Контакты протяните, чтобы проводки сидели плотно.

7. Уложите части, соберите корпус, закрутите крепежный винт.


Проверьте качество сборки.
Как подключить провод к вилке с заземлением видео смотрите ниже:

Замена поломанной евровилки

Порядок действий при переломе штырьков, оплавлениях:

1. Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
2. Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
3. Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
4. Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.

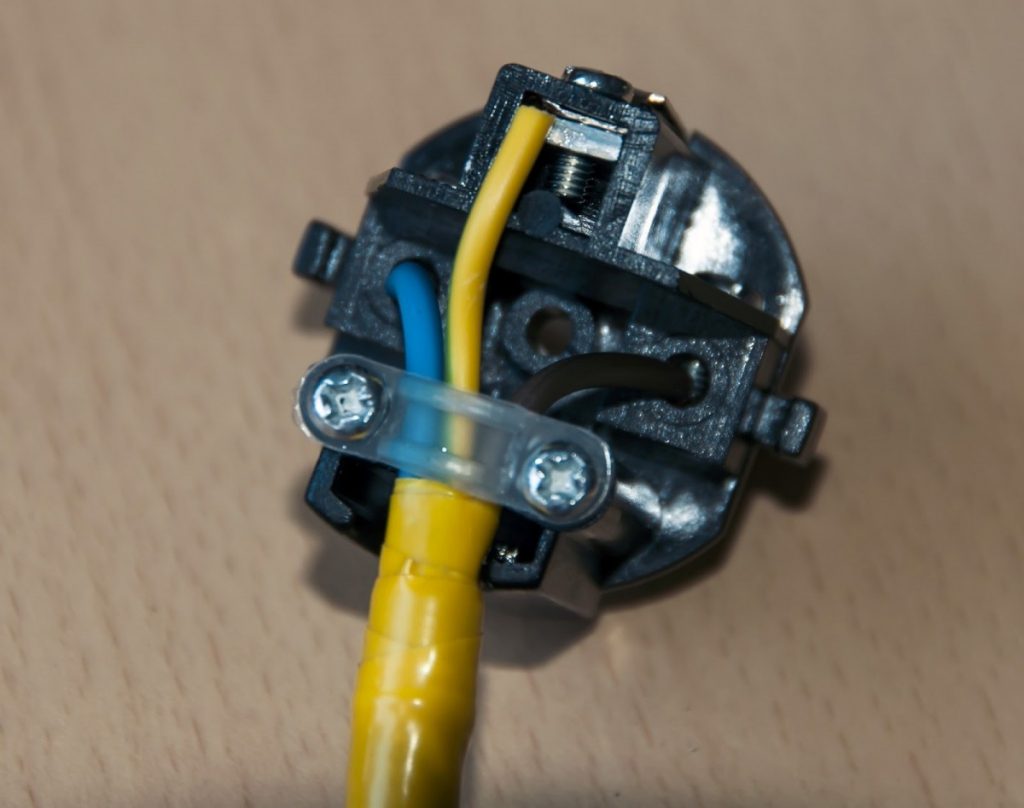

5. Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
6. Собирайте корпус евровилки, скрепляйте конструкцию винтом.

Как видите, порядок действий простой, нужно только соблюдать последовательность.

Замена старой электровилки

Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:

1. Срезайте вышедшую из строя старую электровилку.
2. Снимайте наружную оболочку провода, зачищайте концы до 20 мм, от

Как подключить вилку – с заземлением

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ

Про мощность

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.

Теперь сам процесс

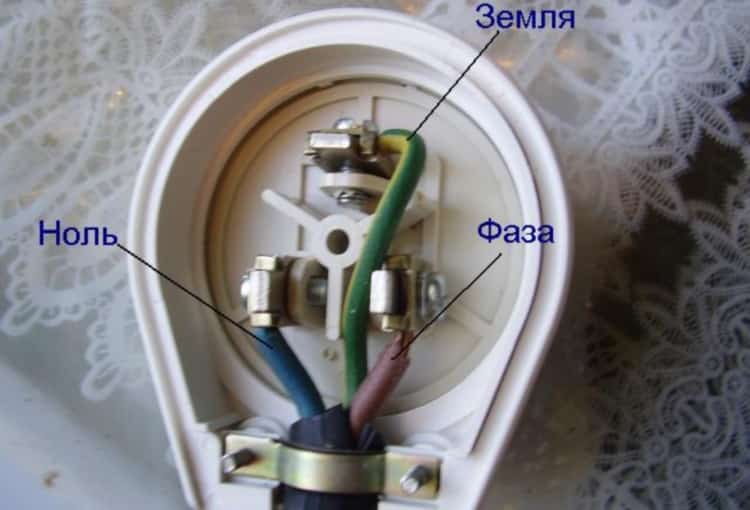

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия

ВИДЕО

НА этом буду заканчивать, читайте наш строительный сайт.

Инструкция по замене электрической вилки

Узнайте, как правильно подключить провода к новой вилке, просмотрев наглядную инструкцию в фото примерах!

Инструкция по замене электрической вилки пригодится новичкам в электрике, которые не знают, какой проводник к какому штырьку подключить. На сегодняшний день вся бытовая техника подключается к сети с помощью евровилки, которая отличается от обычного варианта исполнения наличием заземления. Как следствие – вместо привычных 2 жил нужно подключить 3, что и вызывает сложности у некоторых домашних мастеров. Далее мы расскажем, как поменять вилку на проводе, предоставив пошаговую инструкцию с фото примерами, а также наглядные видео уроки! Содержание:

Меняем сломанную евровилку

Если у Вас оплавилась электрическая вилка либо сломался один из штырьков, технология замены выглядит следующим образом:

1. Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца).

2. Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье.



3. Скручиваем жилы и обрезаем их таким образом, чтобы осталось 10 мм оголенного провода, чего достаточно, чтобы поменять вилку своими руками.

4. Для лучшего контакта плоскогубцами подогните медные концы, как показано на фото ниже.

5. А вот теперь самое важное – подсоединение проводов. Как правило, шнур для подключения стиральной машины, холодильника либо другой бытовой техники имеет 3 контакта: синий – ноль, желто-зеленый – заземление, оставшийся – фазный. Чтобы правильно поменять вилку своими руками, «землю» нужно подключить к центральному контакту, оставшиеся два к штырькам, тут полярность не важна.

6. Далее необходимо зажать кабель (именно его) пластиковой перемычкой, которая зафиксирует его в посадочном месте.

7. В последнюю очередь собирается корпус евровилки, который скрепляется одним винтом.


Видео урок по замене:

Как нужно менять евровилку своими руками?

Вот таким образом можно самостоятельно поменять вилку на проводе. Как Вы видите, инструкция довольно простая, тем более на фото примерах был подробно рассмотрен каждый шаг замены.

Как заменить старую электровилку?

Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:

Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:

Простая технология замены

Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!

Как нужно менять евровилку своими руками?

Простая технология замены

Нравится0)Не нравится0) Соединительный штекер

— перевод на французский — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

для подключения штекера электрического кабеля и поворотного устройства

Электрический соединительный штекер (30) подключается к часто используемой внешней цепи, чтобы подавать ток в часто используемой внешней цепи в блок (20) обработки тока.

fiche de connexion electrique (30) подключен к внешней цепи, используемой для проводки канала внешней цепи, используемой по линии связи, используемой для передачи (20).

через выход соединительный штекер элемент размещения

, при этом вход соединительный штекер

Съемным удлинителем может быть кабель , соединительный штекер .

Соединительный элемент содержит соединительный штекер (31).

соединительный штекер крепится к держателю штекера

высоковольтный кабель проходит между источником электропитания и электрическим соединительным штекером , соединенным с газоразрядной лампой

un Câble Haute Voltage Se Trouve Entre l’appareil d’almentation électrique et une fiche de raccordement électrique couplée avec la lampe à décharge dans un gaz

Внешнее питание подается на проигрыватель через опорный штекер, и одновременно на внешний аккумуляторный блок подается питание для зарядки аккумулятора через соединительный штекер .

Экстремальное обслуживание является приложением к лектору по интермедиату поддержки и экстренной батарее, питающейся одновременно с питанием от зарядного устройства для интермедиата фишки соединения .

В наушниках также предусмотрены отдельные разъемы (4A) разных типов для подключения к соответствующему соединительному штекеру на конце соединительного кабеля.

Эти комплекты (4A) различных типов могут быть использованы в качестве вспомогательного оборудования для связи , карта связи , соответствующая внешней стороне кабеля связи.

Новый соединительный штекер , новый водонепроницаемый соединительный адаптер и новый водонепроницаемый разъем, которые обладают превосходными водонепроницаемыми свойствами, достигаемыми за счет более упрощенной конструкции.

L’invention Concerne Nouvelle fiche de Connexion , un nouvel adapateur de connexion étanche à l’eau et un nouveau connecteur étanche à l’eau Possible d’excellentes propriétés d’étanchéité obtenues grâce à Una.

Измерительная система согласно изобретению состоит из измерительной схемы, соединительного штекера , соединительного кабеля и трехступенчатой ​​схемы защиты.

Un système de mesure selon l’invention est constitué d’un circuit de mesure, d’une fiche de raccordement , d’un câble de raccordement et d’un circuit protecteur à trois niveaux.

Также проверьте соединения на телевизоре и проверьте штекер на консоли.

Австралийская версия с подключением к телевизору и с подключением к консоли fiche de connexion côté console

соединительный штекер позволяет комбинировать его с чувствительным элементом без повреждения контактных поверхностей датчика и любых покрытий на контактных частях соединительного штекера .

карта связи, позволяющая выполнить сборку с помощью детектора без детализации контактных поверхностей захвата или диванов, находящихся на контактах с контактами , карта связи .

когда штифт опускается при установке переносного телефона, а держатель штекера поднимается направляющей вверх, соединительный штекер выступает из верхнего корпуса

lorsque la broche est poussée vers le bas par fixation du phone portable et que le support de fiche est poussé vers le haut par le guide, la fiche de raccordement fait saillie à partir d’un bac supérieur

соединительный штекер аудио , установленный на аудиоразъеме, разделен на четыре независимых электрических сегмента, которые представляют собой два конца соединения аудиосигнала, конец соединения аудио и конец соединения сигнала управления.

карта связи аудио, разделенная на четыре сегмента, электрическая независимая, как два внешних элемента связи аудиосигнала, внешняя связь аудиосигнала и внешняя связь сигнала управления

шины питания снабжены съемным соединительным штекером , а поворотный кожух устроен таким образом, что токопроводящие шины могут быть закрыты, а передняя сторона кожуха находится заподлицо с крышкой во включенном состоянии

les barres Concordrices d’Alimentation sont pourvues d’une fiche de connexion amovible et la coiffe basculante est montée de sorte que les barresconcordrices peuvent être recouvertes et que la face frontale de la coiffe, lorsqu’elle est encliquetée, vient à fleur Du Couvercle

УСТРОЙСТВО И СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ ДЛЯ ОБМЕНА ДАННЫМИ ОБ АВТОМОБИЛЕ

, разъем питания

НАСОСНЫЙ БЛОК С ЭЛЕКТРИЧЕСКИМ РАЗЪЕМОМ

Штекерное соединение

— это… Что такое штекерное соединение?

пробка — пробка [n1], соединение, пробка, пломба, фитинг, окклюзия, река, патрубок, пробка, тампон, клин; концепции 471 836 Ant. рот, открывающаяся пробка [n2] рекламная реклама, рекламное объявление *, доброе слово *, шумиха *, упоминание, толчок *, написание; concept 274 plug… Новый тезаурус

заглушка — ► СУЩЕСТВУЕТ 1) кусок твердого материала, плотно входящий в отверстие и блокирующий его. 2) устройство, состоящее из изолированного корпуса с металлическими штырями, которые вставляются в отверстия в розетке для электрического подключения.3) электрическая розетка.…… Словарь английских терминов

Подключаемый гибрид — Chevrolet Volt — первый гибридный подключаемый модуль массового производства, доступный в США. Подключаемый гибридный электромобиль (PHEV), подключаемый гибридный автомобиль (PHV) или подключаемый гибридный автомобиль — это гибридный автомобиль, в котором используются аккумуляторные батареи, или… Wikipedia

заглушка — / plʌg / (скажем, заглушка) существительное 1. кусок резины или пластмассы для остановки потока воды из тазика, ванны (деф.3) или раковина (по умолчанию 30). 2. кусок дерева, пробки, пластика и т. Д., Используемый для закрытия отверстия или отверстия, для заполнения щели и т. Д. 3. Электричество…… Словарь австралийского английского

вставить в розетку — глагол включить в розетку Включите тостер! Подключите телевизор, чтобы мы могли смотреть футбольный матч сегодня вечером • Синхронизация: ↑ подключите, ↑ подключите • Муравей: ↑ отключите (для: ↑ подключите)… Полезный английский словарь

plug in — глагол подключить к розетке (Freq.2) Подключите тостер! Подключите телевизор, чтобы мы могли смотреть футбольный матч сегодня вечером • Синхронизация: ↑ подключи, ↑ подключи • Муравей: ↑ отключи… Полезный английский словарь

заглушка — н. & v. n. 1 кусок твердого материала, плотно вставляемый в отверстие, используемый для заполнения зазора или полости или выступающий в качестве клина или стопора. 2 а устройство металлических штифтов в изолированном корпусе, вставляемых в отверстия в розетке для электрического подключения,…… Полезный английский словарь

plug — I (New American Roget s College Thesaurus) n.пробка, пробка, дюбель, поршень, тампон; фунт, пыж; вата, набивка, пробка, патрубок. Смотрите закрытие. II (Roget s IV) n. 1. [Орудие для остановки открытия] Син. пробка, пробка, пробка, наполнение, пробка… Словарь английского языка для студентов

plug and play — существительное: особенность компьютерной системы, с помощью которой операционная система автоматически определяет и настраивает новый компонент оборудования * * * (иногда lc) стандарт для производства совместимых компьютеров, периферийных устройств и программное обеспечение, которое…… Полезный английский словарь

заглушка — I.существительное Этимология: голландский, от среднеголландского plugge; сродни средневерхненемецкому pfloc plug Дата: 1606 1. a. кусок, используемый для заполнения дыры; пробка b. торчащая или препятствующая масса материала, напоминающая пробку 2. плоский спрессованный пирог…… New Collegiate Dictionary

заглушка — существительное 1》 кусок твердого материала, плотно вставленный в отверстие и блокирующий его. Масса застывшей лавы, заполняющая горловину вулкана. 2》 устройство, состоящее из изолированного корпуса с металлическими штырями, которые вставляются в отверстия в розетке, чтобы сделать…… словарь новых терминов английского языка

Штекерное соединение

— это… Что такое штекерное соединение?

пробка — пробка [n1], соединение, пробка, пломба, фитинг, окклюзия, река, патрубок, пробка, тампон, клин; концепции 471 836 Ant. рот, открывающаяся пробка [n2] рекламная реклама, рекламное объявление *, доброе слово *, шумиха *, упоминание, толчок *, написание; concept 274 plug… Новый тезаурус

заглушка — ► СУЩЕСТВУЕТ 1) кусок твердого материала, плотно входящий в отверстие и блокирующий его. 2) устройство, состоящее из изолированного корпуса с металлическими штырями, которые вставляются в отверстия в розетке для электрического подключения.3) электрическая розетка.…… Словарь английских терминов

Подключаемый гибрид — Chevrolet Volt — первый гибридный подключаемый модуль массового производства, доступный в США. Подключаемый гибридный электромобиль (PHEV), подключаемый гибридный автомобиль (PHV) или подключаемый гибридный автомобиль — это гибридный автомобиль, в котором используются аккумуляторные батареи, или… Wikipedia

заглушка — / plʌg / (скажем, заглушка) существительное 1. кусок резины или пластмассы для остановки потока воды из тазика, ванны (деф.3) или раковина (по умолчанию 30). 2. кусок дерева, пробки, пластика и т. Д., Используемый для закрытия отверстия или отверстия, для заполнения щели и т. Д. 3. Электричество…… Словарь австралийского английского

вставить в розетку — глагол включить в розетку Включите тостер! Подключите телевизор, чтобы мы могли смотреть футбольный матч сегодня вечером • Синхронизация: ↑ подключите, ↑ подключите • Муравей: ↑ отключите (для: ↑ подключите)… Полезный английский словарь

plug in — глагол подключить к розетке (Freq.2) Подключите тостер! Подключите телевизор, чтобы мы могли смотреть футбольный матч сегодня вечером • Синхронизация: ↑ подключи, ↑ подключи • Муравей: ↑ отключи… Полезный английский словарь

заглушка — н. & v. n. 1 кусок твердого материала, плотно вставляемый в отверстие, используемый для заполнения зазора или полости или выступающий в качестве клина или стопора. 2 а устройство металлических штифтов в изолированном корпусе, вставляемых в отверстия в розетке для электрического подключения,…… Полезный английский словарь

plug — I (New American Roget s College Thesaurus) n.пробка, пробка, дюбель, поршень, тампон; фунт, пыж; вата, набивка, пробка, патрубок. Смотрите закрытие. II (Roget s IV) n. 1. [Орудие для остановки открытия] Син. пробка, пробка, пробка, наполнение, пробка… Словарь английского языка для студентов

plug and play — существительное: особенность компьютерной системы, с помощью которой операционная система автоматически определяет и настраивает новый компонент оборудования * * * (иногда lc) стандарт для производства совместимых компьютеров, периферийных устройств и программное обеспечение, которое…… Полезный английский словарь

заглушка — I.существительное Этимология: голландский, от среднеголландского plugge; сродни средневерхненемецкому pfloc plug Дата: 1606 1. a. кусок, используемый для заполнения дыры; пробка b. торчащая или препятствующая масса материала, напоминающая пробку 2. плоский спрессованный пирог…… New Collegiate Dictionary

заглушка — существительное 1》 кусок твердого материала, плотно вставленный в отверстие и блокирующий его. Масса застывшей лавы, заполняющая горловину вулкана. 2》 устройство, состоящее из изолированного корпуса с металлическими штырями, которые вставляются в отверстия в розетке, чтобы сделать…… словарь новых терминов английского языка

Штекерное соединение

— это… Что такое штекерное соединение?

пробка — пробка [n1], соединение, пробка, пломба, фитинг, окклюзия, река, патрубок, пробка, тампон, клин; концепции 471 836 Ant. рот, открывающаяся пробка [n2] рекламная реклама, рекламное объявление *, доброе слово *, шумиха *, упоминание, толчок *, написание; concept 274 plug… Новый тезаурус

заглушка — ► СУЩЕСТВУЕТ 1) кусок твердого материала, плотно входящий в отверстие и блокирующий его. 2) устройство, состоящее из изолированного корпуса с металлическими штырями, которые вставляются в отверстия в розетке для электрического подключения.3) электрическая розетка.…… Словарь английских терминов

Подключаемый гибрид — Chevrolet Volt — первый гибридный подключаемый модуль массового производства, доступный в США. Подключаемый гибридный электромобиль (PHEV), подключаемый гибридный автомобиль (PHV) или подключаемый гибридный автомобиль — это гибридный автомобиль, в котором используются аккумуляторные батареи, или… Wikipedia

заглушка — / plʌg / (скажем, заглушка) существительное 1. кусок резины или пластмассы для остановки потока воды из тазика, ванны (деф.3) или раковина (по умолчанию 30). 2. кусок дерева, пробки, пластика и т. Д., Используемый для закрытия отверстия или отверстия, для заполнения щели и т. Д. 3. Электричество…… Словарь австралийского английского

вставить в розетку — глагол включить в розетку Включите тостер! Подключите телевизор, чтобы мы могли смотреть футбольный матч сегодня вечером • Синхронизация: ↑ подключите, ↑ подключите • Муравей: ↑ отключите (для: ↑ подключите)… Полезный английский словарь

plug in — глагол подключить к розетке (Freq.2) Подключите тостер! Подключите телевизор, чтобы мы могли смотреть футбольный матч сегодня вечером • Синхронизация: ↑ подключи, ↑ подключи • Муравей: ↑ отключи… Полезный английский словарь

заглушка — н. & v. n. 1 кусок твердого материала, плотно вставляемый в отверстие, используемый для заполнения зазора или полости или выступающий в качестве клина или стопора. 2 а устройство металлических штифтов в изолированном корпусе, вставляемых в отверстия в розетке для электрического подключения,…… Полезный английский словарь

plug — I (New American Roget s College Thesaurus) n.пробка, пробка, дюбель, поршень, тампон; фунт, пыж; вата, набивка, пробка, патрубок. Смотрите закрытие. II (Roget s IV) n. 1. [Орудие для остановки открытия] Син. пробка, пробка, пробка, наполнение, пробка… Словарь английского языка для студентов

plug and play — существительное: особенность компьютерной системы, с помощью которой операционная система автоматически определяет и настраивает новый компонент оборудования * * * (иногда lc) стандарт для производства совместимых компьютеров, периферийных устройств и программное обеспечение, которое…… Полезный английский словарь

заглушка — I.существительное Этимология: голландский, от среднеголландского plugge; сродни средневерхненемецкому pfloc plug Дата: 1606 1. a. кусок, используемый для заполнения дыры; пробка b. торчащая или препятствующая масса материала, напоминающая пробку 2. плоский спрессованный пирог…… New Collegiate Dictionary

заглушка — существительное 1》 кусок твердого материала, плотно вставленный в отверстие и блокирующий его. Масса застывшей лавы, заполняющая горловину вулкана. 2》 устройство, состоящее из изолированного корпуса с металлическими штырями, которые вставляются в отверстия в розетке, чтобы сделать…… словарь новых терминов английского языка

В чем разница между разъемом, разъемом, вилкой и портом?

Обновлено: 30 декабря 2019 г., компания Computer Hope

Заглушка

Штекер является частью кабеля, который подключается к порту.Вилка всегда подключается к чему-то еще (например, к разъему или порту). Например, наиболее распространенной вилкой является вилка питания, с помощью которой компьютер, монитор и другие устройства подключаются к источнику питания. На картинке показан шнур питания для настольных ПК в США с вилкой, которая подключается к розетке, и розеткой для компьютера или монитора.

Заметка

В нашем примере вилки шнура питания эта вилка отличается в разных странах мира.

Кабель и шнур

Кабель или шнур — это один или несколько проводов в пластиковом покрытии, которое позволяет передавать мощность или данные между устройствами.На картинке показан пример сетевого кабеля Cat 5. См. Наше определение кабеля для получения списка типов кабелей, используемых с компьютерами.

Провод

Провод — это одиночная жила из металла (например, меди) или оптического волокна, способного передавать энергию или данные из одной области в другую.

Разъем

Разъем — это уникальный конец вилки, гнезда или края карты, который подключается к порту. Например, все карты расширения настольных компьютеров имеют разъем, позволяющий подключать их к разъему на материнской плате.Говоря о кабелях, разъем — это конец кабеля, который подключается к порту. Например, на конце USB-кабеля есть разъем, позволяющий подключать его к USB-порту.

Порт

Порт имеет отверстия или слот, соответствующий штекеру или карте, подключенной к порту. На рисунке изображен компьютерный порт PS / 2 для клавиатуры и мыши с разъемом PS / 2 для подключения к компьютеру.

• Полный список компьютерных портов см. В нашем определении порта.

Джек

Гнездо похоже на порт и представляет собой отверстие или другое соединение, позволяющее совместимому штекеру подключаться к гнезду. В компьютерах разъем часто описывает аудиоразъем.

Адаптер

Адаптер — это устройство, способное преобразовывать мощность или данные из одного источника в другой. Например, адаптер переменного тока, используемый с портативными компьютерами и другими устройствами, принимает питание переменного тока и преобразует его в мощность постоянного тока.

Розетка

Розетка — это отверстие, которое подходит для другого конкретного устройства с соответствующими контактами или другими разъемами.Примером сокета является сокет ЦП, который является разъемом на материнской плате для процессора компьютера.

За время эволюции компьютеров появилось много различных розеток для компьютеров. Каждый сокет поддерживает набор компьютерных процессоров. Например, Socket 370 — это сокет, который поддерживал первые процессоры Intel Celeron и процессоры Coppermine.

Слот

Слот — это также соединение, используемое с компьютерами, которое описывает либо слот ЦП, либо слот расширения. Сегодня разъемы ЦП используются вместо разъемов ЦП, но разъемы расширения по-прежнему подключают карты расширения к компьютеру.

Типы штекеров

— Справка | Connox

Вы хотите купить лампу или электрическое устройство, но не знаете, совместимы ли вилка и розетки? А стоит ли при необходимости заказать переходник? Тогда это место для тебя. На этой странице ознакомьтесь со всеми типами вилок ламп и электроприборов, предлагаемых в магазине.

А вот как: Уточните, пожалуйста, какой тип штекера есть в выбранном вами изделии. Вы можете найти его на странице продукта в разделе «Свойства».Вы найдете всю информацию об этом типе вилки соответствующей категории вилки в следующих разделах: изображение , описание и страна , в которой тип вилки является распространенным.

Штекер типа A (или NEMA-1) имеет два плоских контакта под напряжением, которые расположены параллельно на расстоянии 12,7 мм. Контакты имеют длину 15 875 18 256 мм, ширину 6,35 мм и толщину 1524 мм. Штекер типа A особенно используется для небольших устройств.Вилка из-за своей конструкции не защищена от переполюсовки.

Узнайте, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):

Штекер типа B (или NEMA 5-15, 3 контакта) имеет два плоских контакта под напряжением, которые расположены параллельно. Размер и расстояние идентичны штекеру типа A. Дополнительный смещенный круглый контакт служит защитным проводом.Такая конструкция обеспечивает защиту вилки от неправильной полярности. Контакт защитного проводника длиннее двух других штырей и, следовательно, подключается к розетке перед ними.

Узнайте, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):

Есть два разных разъема типа C:

• Заглушка типа C: CEE 7/17 или контурная заглушка и
• Штекер типа C: штекер CEE 7/16 или евро .

Пожалуйста, выберите соответствующую вкладку для получения соответствующей информации.

Контурный штекер (или штекер CEE 7/17) имеет два контакта длиной 19 мм и диаметром 4,8 мм, которые находятся на расстоянии 19 мм. Заглушка имеет прорезь примерно на 10 мм выше и на таком же расстоянии ниже оси. Один из них имеет вал с круглым концом, направленным к центру вилки, что позволяет вставить французский штифт заземления. И эти два выреза имеют прямоугольную форму по направлению к краю вилки, чтобы позволить немецким зажимам заземления подключаться.

Максимальная мощность для устройств этого типа составляет около 3500 Вт. Контурная вилка может быть нагружена максимум 250В. Вырезы приводят к тому, что вилка не защищена от переполюсовки, поскольку они предоставляют только место для французских заземляющих контактов, но она не подключена должным образом.

Контурная вилка подходит для немецких, французских и датских розеток, по сравнению с Europlug несовместима со швейцарскими розетками .

Европейская вилка (или вилка типа CEE 7/16) может использоваться в большинстве стран Европы, за исключением Великобритании, Ирландии, Кипра и Мальты.У него нет защитного провода, поэтому он не защищен от переполюсовки. Его контакты имеют диаметр 4 мм и расположены на расстоянии 19 мм.

Узнайте, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):

Вилка типа D (или типа (5A) / (BS 546) ранее широко использовалась в Соединенном Королевстве, а сегодня находит применение, особенно в Индии и Южной Африке.В Ливии это даже единственный тип вилки, но в большинстве других стран он был заменен вилкой типа G . Заземляющий контакт немного длиннее (20,6 мм) и толще (7,06 мм), как два токоведущих контакта (длина 14,8 мм / диаметр 5,08 мм), поэтому он первым подключается к источнику питания. Конструкция вилки неизбежно защищает ее от переполюсовки, но из-за постоянно проводящих контактов прикасаться к ней небезопасно.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она работает:

Французский штекер типа E или CEE 7/5 имеет два круглых токоведущих контакта.Обычно они толще контактных штырей евровилок, но встречаются и варианты с тонкими штырями (4 мм). Слегка сдвинута вверх, но посередине двух штырей есть отверстие, в которое входит контактный штифт защитного проводника французской розетки. При подключении устройства к розетке оно сначала соединяется с защитным проводом и только потом с двумя токоведущими штырями, и наоборот, при извлечении вилки. Из-за своей конструкции система не допускает смены полярности, поскольку есть только один способ подсоединить вилку к розетке.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она работает:

Вилка Schuko или вилка CEE7 / 4 имеет два круглых штыря диаметром 4,8 мм и длиной 19 мм. Schuko — это сокращение от немецкого слова Schutzkontakt, что означает «защитный контакт» — в данном случае «защитный» относится к земле. Оба контактных штыря находятся на расстоянии 19 мм друг от друга.Предполагается, что третий полюс, защитный контакт, проводит токи короткого замыкания, которые могут возникать, например, в случае короткого замыкания, как только два других полюса замыкают электрическую цепь. Следовательно, сначала необходимо выполнить подключение к заземляющему контакту. Для вилки Schuko это обеспечивается за счет контактных поверхностей со стороны вилки и соответствующих контактных пружин розетки. Базовый уровень покрытия окружен воротником высотой около 19 мм для защиты от случайного контакта.Таким образом, к контактным штырям можно прикасаться, только если они находятся вне гнезда.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она работает:

Вилка типа E + F или гибридная вилка (или: CEE 7/7) представляет собой смесь типов F и E и подходит для всех стран, где вы можете использовать вилки типа E или F. В списке стран типов вилок E и F вы можете узнать, в каких странах распространены вилки этого типа, какие существуют альтернативы и с каким напряжением они работают.

Вилка типа G или даже BS 1363, вилка Commonwealth всегда имеет три контакта и всегда оснащена предохранителем. Два контакта имеют размеры 4 x 6 x 18 мм, из которых 9 мм изолированы и находятся на расстоянии 22 мм друг от друга. Штифт заземления расположен по центру над двумя другими контактами, также на расстоянии 22 мм. Он имеет размер 4 х 8 х 23 мм. Защитный контакт не имеет дополнительной изоляции, но два токоведущих контакта имеют. Корпус вилки широкий, чтобы не допустить легкого прикосновения к контактам.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она работает:

Вилка типа H (или: SI-32) может быть найдена только в Израиле и на палестинских территориях и не подходит ни к какой другой системе вилки. Он имеет три плоских или круглых штифта Y-образной формы. Третий стержень также является заземляющим стержнем. Большинство торговых точек, которые встречаются в этих регионах, к настоящему времени адаптированы также для подключения евровилок типа C.После модернизации в 1989 году штыри вилки H стали не плоскими, а круглыми. Каждый контактный штифт имеет диаметр 4 мм. Современные розетки в Израиле и в регионе также допускают использование вилки Schuko (тип F) , но обратите внимание, что защитный контакт не гарантируется!

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она работает:

Штекер типа I или AS 3112 состоит из трех контактных штырей — одного защитного контактного штифта и двух токоведущих штифтов.Контакт заземления представляет собой вертикальный плоский штифт, два других контакта расположены в виде перевернутой буквы V. Каждый из них повернут на 30 ° относительно защитного контакта и находится на расстоянии 13,7 мм друг от друга. С 2005 года два токоведущих контакта необходимо изолировать, чтобы их можно было касаться.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она работает:

Штекер типа J или SEV 1011 имеет три контакта.Среднего размера, немного смещенный — контакт защитный. Хотя все штырьки имеют одинаковую длину, защитный контакт идет впереди, так как оба отверстия для токоведущих контактов намного глубже в розетке. Расположение со смещением гарантирует защиту вилки от переполюсовки.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она работает:

Штекер типа K или DS 60884-2-D1 состоит из двух токоведущих штифтов и одного защитного контактного штифта.Благодаря защитному контакту конструкция асимметрична, благодаря чему вилка защищена от переполюсовки. Хотя штырь защитного контакта короче, он все же впереди, потому что первым достигает гнезда. Вилка типа C (европейская вилка) и типа F (вилка Schuko) механически вставляется в розетку типа K, но в этом случае защитный контакт не подключается.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она работает:

Существует две версии вилки типа L (или CEI 23-16-VII) .Обе версии имеют два круглых штифта, валы которых изолированы. Посередине находится еще один такой же длинный, но неизолированный штырь для защитного проводника. Защитного воротника вокруг розетки не предусмотрено.

Вилка 10 А

Для версии 1 два внешних контакта находятся на расстоянии 19 мм друг от друга, контакт заземления расположен посередине. Толщина штифтов 4,5 мм. Внешние контакты имеют защиту от прикосновения. К розетке этого типа подходит евровилка (тип C).

Вилка 16 А

Версия 2 отличается наличием контактов 5.1 мм, но расстояние между внешними штифтами 26 мм. Это означает, что две версии несовместимы друг с другом. Контакт заземления снова находится между контактами под напряжением.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она работает:

Штекер типа M или версия 15-A типа D или также BS 546 состоит из трех контактов: двух контактов под напряжением и одного защитного контакта.Расположение контактов защищает вилку от переполюсовки.

Контактные штифты для двух электрических контактов находятся на расстоянии 25,4 мм друг от друга, имеют диаметр 7,06 мм и длину 18,94 мм. Штифт для провода защитного заземления имеет диаметр 8,71 мм и длину 28,89 мм.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она работает:

Некоторые производители всегда поставляют свою продукцию с двумя разными вилками: вилкой типа A (слева) и вилкой типа C (справа).
