Изготовление наждака из двигателя от стиральной машины своими руками

В хозяйстве необходимо иметь хорошо заточенные инструменты. Поддержание их остроты отнимает много времени и сил. Домашний мастер может сделать наждак из двигателя от стиральной машины своими руками, который решит эту проблему. Для того, чтобы инструмент работал качественно и надёжно в течение многих лет, его нужно изготовить в соответствии с необходимыми правилами.

Устройство и принцип работы самодельного устройства

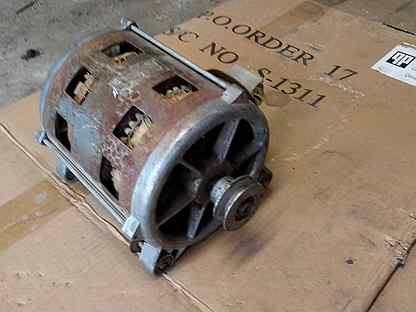

Заточной станок можно сделать на основе мотора от старой стиральной машины. Если его нельзя найти дома, можно постараться разыскать в пунктах сдачи металлолома. В большинстве случаев от этих машин избавляются из-за протечек или по причине неработающей электронной платы. Поэтому найти мотор для наждака в рабочем состоянии вполне реально.

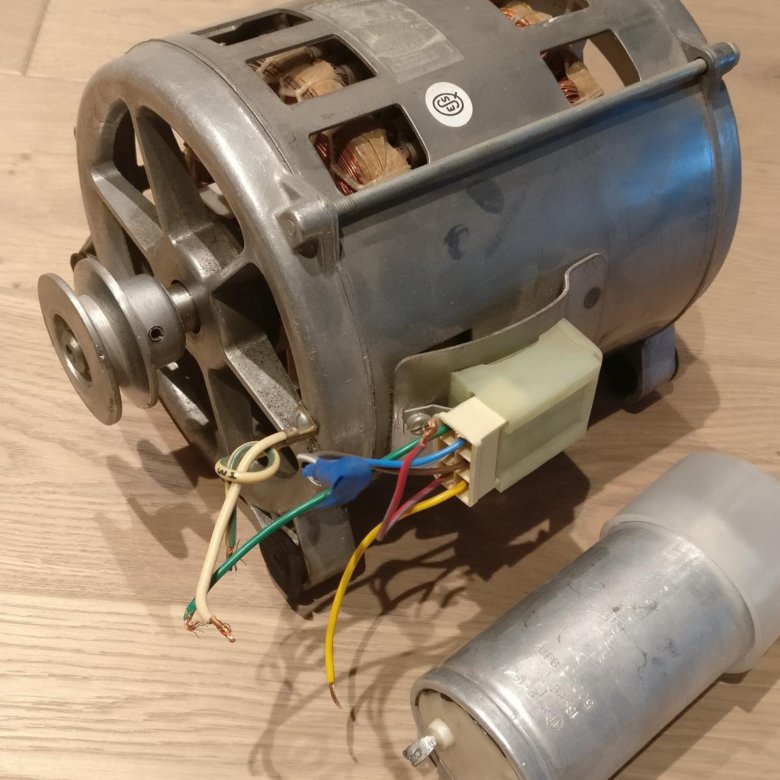

Это двигатель асинхронного типа. Для его подключения потребуются конденсаторы. Поэтому мотор отсоединяют вместе с ними.

Основой заточного станка является мотор. Для него необходимо сделать основу и крепление. В процессе работы мотор для наждака будет сильно вибрировать, поэтому его устанавливают на кусок ДСП или металлическое основание для гашения колебаний. Подключение делают с помощью специальной схемы, которую монтируют в отдельном корпусе. В ней есть схема подключения сети и может использоваться регулировка количества оборотов мотора.

Диаметр вала не подходит к внутреннему отверстию круга наждака. Поэтому нужно сделать переходник, с помощью которого диск будет надёжно установлен. В процессе работы будет много пыли, поэтому дополнительно необходимо поставить защитный кожух.

Материалы и инструменты

Чтобы сделать наждак из двигателя стиральной машины, потребуется следующее:

1. мотор от старой стиральной машины;
2. пусковое устройство от двигателя;
3. фланец для установки точильного диска;
4. втулка для его закрепления;
5. кожух для защиты мотора;
6. опора, на которой будет монтироваться заточной станок;
7. наждачный круг. Лучше всего подготовить несколько штук с различной зернистостью.

Также должны быть подготовлены:

1. Электропроводка и вилка для включения в сеть.
2. Элементы для создания опоры для инструмента.
3. Иногда наждак устанавливают на специальном столике с одной ножкой из трубы, стоящей на массивной опоре. Если планируется так сделать, то нужно приготовить всё необходимое.
4. Потребуются крепёжные болты и гайки.

Для работы необходимы следующие инструменты:

1. тиски и струбцина;
2. сварочный аппарат для прикрепления деталей;
3. дрель с набором свёрл нужного диаметра;
4. напильники для обработки деталей;
5. болгарка;
6. слесарные измерительные приспособления;
7. для того, чтобы правильно провести подключение, потребуется мультиметр.

После того, как точильный станок из стиральной машины будет изготовлен, его красят.

Какой двигатель подходит для работ

Для создания точильного станка из стиральной машины можно взять мотор от советской стиральной машины. Для этого подойдут, например, «Рига», «Волга» или «Вятка». Важно, чтобы двигатель обладал требуемыми характеристиками.

Чтобы сделать наждак, необходимо, чтобы мощность двигателя составляла 150-200 Вт, а количество оборотов было 1000-1500 в минуту. Эти характеристики подойдут в большинстве случаев. Автомат подсоединяют таким же образом, как это было сделано раньше.

Этапы создания наждака из двигателя стиральной машины своими руками

Чтобы создать наждак своими руками, необходимо правильно подключить его к сети, установить переходник на вал мотора для точильного диска и установить устройство на станину. Сделанный из стиральной машины надо покрасить и закрыть кожухом.

Фланец своими руками

Сделать фланец можно своими руками. Для этого требуется выполнить следующее:

1. Для него используют стальную трубу, которая идеально подходит к валу двигателя. Обычно используют диаметр, равный 32 мм и длину не более 200 мм. Трубу нужно насадить на вал мотора и надёжно закрепить.
2. Фиксацию выполняют при помощи сварки или с использованием болта.
3. С внешней части нарезают резьбу для переходника, соответствующего диаметру вала.

Важно обеспечить, чтобы направление вращения диска было противоположным сделанной резьбе. В противном случае во время работы крепёжная гайка начнёт откручиваться.

Для изготовления переходника потребуется токарный станок. Если нет возможности сделать самому, можно заказать изготовление детали у специалиста.

Подключение мотора

Чтобы правильно подключить провода электродвигателя, потребуется воспользоваться мультиметром. Если речь идёт о моторе автомате, то потребуется выполнить следующие действия:

1. Из мотора будет выходить шесть проводов. Нужно найти ту пару, сопротивление которой равно 70 Ом. Они использоваться не будут. Эти провода необходимо изолировать. Обычно они имеют белый цвет.
2. С помощью мультиметра выясняют, какие из оставшихся проводов парные.
3. Провода от статора и щёток нужно соединить.
4. Оставшиеся необходимо подсоединить к проводам электропитания.

Места всех соединений кабеля необходимо тщательно изолировать. После включения в розетку мотор должен начать работать. Теперь можно оценить исправность прибора.

У старых советских стиральных машин будет четыре провода. Чтобы провести подключение наждака своими руками, поступают следующим образом:

1. Нужно выбрать парные провода. Для этого мультиметром проверяют каждые два из них, и выбирают такие, где сопротивление минимальное. Это те, которые соединены с рабочей обмоткой.
2. Их подсоединяют к проводам питания.
3. Делают выключатель (пусковой элемент). Один провод, идущий к нему, является пусковым, другой — рабочим.

Теперь электродвигатель подключён к электросети.

Защита на наждачный станок

В процессе работы из-за большой скорости вращения точильного диска будет много пыли. Чтобы предохранить механизм, потребуется кожух для защиты. Он также необходим в ситуации, если произойдёт поломка мотора. Кожух для защиты сможет спасти работника от травмы, если отломается деталь. Защита должна быть надёжной. Для её изготовления используют стальной лист толщиной 2,5 мм.

Важно предохранить точильный диск от поломки во время работы самодельного наждака. Наиболее частой причиной разрушения являются слишком сильно прижатые крепёжные шайбы. Рекомендуется между ними и кругом наждака ставить резиновые прокладки. Необходимо перед использованием убедиться в отсутствии на нём трещин.

Важно предусмотреть надёжную электрическую защиту. Кабель должен иметь надёжную изоляцию. При наличии признаков повреждения его необходимо заменить.

При работе необходимо соблюдать правила безопасности. В частности, нужно стоять в стороне от вращающегося диска, чтобы в случае поломки осколок не попал в работника.

Установка станка

Самодельный наждак можно установить на верстак. Для этого можно использовать кронштейн из стиральной машины. Нужно учитывать, что при работе будет ощущаться сильная вибрация. Чтобы её снизить, под угол устанавливают резиновые прокладки. Иногда в качестве станины используют доску ДСП, которая хорошо поглощает вибрацию. Перед установкой можно сделать покраску станины.

Иногда для крепления устройства делают специальную конструкцию, состоящую из стальной трубы, закреплённой на горизонтально установленном тяжёлом диске. Основой для наждака является небольшой горизонтальный стальной лист.

Самостоятельное изготовление наждака из электродвигателя стиральной машины позволит создать нужное в хозяйстве устройство. При его изготовлении не применялись сложные инструменты. Станок сделан из подручных деталей. Таким образом двигатель получит новую жизнь, а хозяин — качественный и надёжный инструмент. Выполнение работы без учёта времени высыхания краски занимает не более шести часов.

Подключение двигателя от стиральной машины

Дата: 21.04.2015

Стиральные машины, как и любой другой вид техники со временем устаревают и выходят из строя. Мы, конечно же, можем куда-нибудь деть старую стиральную машину, или же разобрать на запчасти. Если вы пошли по последнему пути, то у вас мог остаться двигатель от стиральной машины, который может сослужить вам добрую службу.

Мотор от старой стиральной машины можно приспособить в гараже и соорудить из него электрический наждак. Для этого нужно на вал двигателя будет прикрепить наждачный камень, который будет вращаться. А вы сможете точить об него разные предметы, начиная с ножей, заканчивая топорами и лопатами. Согласитесь, вещь довольно нужная в хозяйстве. Также из двигателя можно соорудить другие устройства, которые требуют вращения, например, промышленный миксер или еще что.

Напишите в комментариях, что вы решили сделать из старого двигателя для стиральной машины, думаем многим будет это очень интересно и полезно прочитать.

Схема подключения электродвигателя современной стиральной машины

Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.

Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.

Разбираемся с проводами

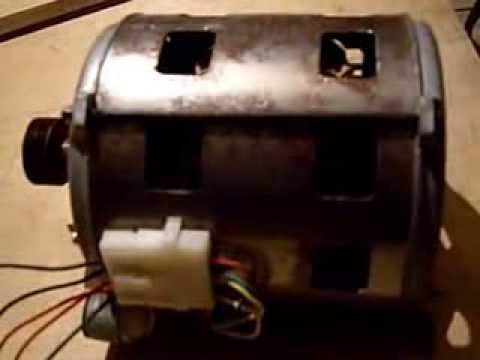

Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика, через них регулируются обороты двигателя стиральной машины.

Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.

Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.

Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.

В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.

Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.

У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.

Остальные провода просто прозванивайте и находите им пары.

Подключаем двигатель от стиральной машины автомат

После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.

Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.

На изображении перемычка выделена зеленым цветом.

После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.

Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.

Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.

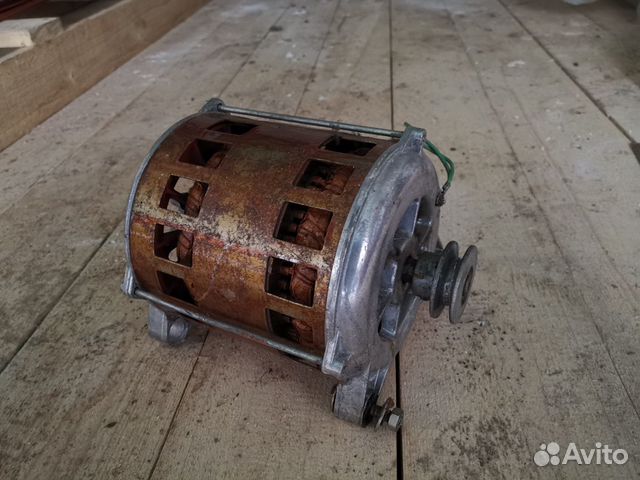

Подключение мотора старой стиральной машины

Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.

Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.

Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.

Многие считают, что для запуска такого двигателя нужен конденсатор. Это ошибка, конденсатор применяется в двигателях другого типа без пусковой обмотки. Здесь же он может сжечь мотор во время работы.

Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.

Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В. На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).

ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.

• ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
• ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
• SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.

После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.

Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.

Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.

Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.
