Типы подшипников, используемых в легковых автомобилях

Гораздо чаще применяются подшипники качения, использующие незначительное сопротивление фрикционного трения. В оборудовании тяжелого типа, экскаваторах, погрузчиках, домкратах, легко найти шарнирные подшипники скольжения, а в легковых автомобилях — редкость. Чаще используются разного рода втулки и шайбы скольжения, особенно в элементах, от которых необходим самый низкий уровень шума, малый вес и небольшое пространство для установки между валом и корпусом.

Наиболее распространенными являются шариковые подшипники, начиная от радиальных одно- и двухрядных обычных, заканчивая опорными подшипниками (стопорными) сложной конструкции. Не менее распространены также конические роликоподшипники.

Очень часто можно встретить различные разновидности игольчатых подшипников, при этом абсолютно преобладают так называемые игольчатые роликоподшипники, т. е. контейнеры с телами качения.

Относительно редкие цилиндрические роликоподшипники, и это из-за их ограничения в отношении переноса сложных нагрузок.

Реже всего в автомобилях встречаются подшипники самоустанавливающиеся, будь то шариковые или роликовые.

Упорные сферические роликоподшипники также отсутствуют. Однако следует упомянуть, что они доминируют в тяжелом оборудовании и сельскохозяйственной технике.

Стоит помнить, что конструкции подшипников, применяемых в автомобильной промышленности, часто отличаются от стандартных конструкций. Наиболее распространены незначительные изменения размеров в отношении стандартных деталей, которые чаще являются результатом политики производителя, чем требованиями технических регламентов. Однако во многих случаях мы имеем дело со сложными конструкциями, такими так натяжной ролик, элементы руля и т. д.

Стандартные подшипники можно встретить в ступицах колес и мостах, в генераторах и кондиционерах.

Основные области применения подшипников в автомобилях

Ходовая часть

Ходовые колеса (подшипники ступиц передних и задних колес)

В старых автомобилях наиболее распространено применение двух подшипников колес, конических подшипников качения. Они переносят как радиальные, так и осевые нагрузки. Они монтируются в ступице парами и устанавливаются относительно себя наоборот. Преимуществом решения с двумя коническими роликоподшипниками является то, что всегда можно заменить поврежденный подшипник с минимальными затратами. Тем не менее, следует поддерживать высокую точность монтажных операций, потому что конические роликоподшипники очень чувствительны к ошибкам монтажа.

В новых конструктивных решениях в качестве подшипника ступицы колеса используется радиально-упорный двухрядный шарикоподшипник. Такое решение занимает меньше места в осевом направлении, чем с двумя коническими подшипниками, что имеет немаловажное значение для конструкции. Другие преимущества — легкий монтаж и то, что подшипник уже идет с необходимым уплотнением и смазкой, достаточной на весь срок эксплуатации.

Комплексная ступица первого поколения была оснащена ранее упомянутым двухрядным угловым шарикоподшипником, в котором одна из беговой дорожки опирается на внутренний элемент системы подвески, а вторая прижимается к ней через центральную гайку ступицы.

В задней ступице второго поколения отказались от кольца внешнего подшипника, выполняя беговую дорожку в материале ступицы, имеющей фланец. Таким образом, ограниченное количество элементов снизило затраты на производство, а также уменьшилась масса элементов опоры.

В решении ступицы третьего поколения можно говорить о подшипнике, являющимся одновременно ступицей и поворотным колесом. Внутренняя беговая дорожка выполнена в ступице, а благодаря использованию крепежного фланца на наружном кольце его можно фиксировать на элементы подвески колеса.

Система подвески

Система подвески, когда дело доходит до традиционных автомобилей, не относится к подшипниковым узлам. Чаще всего мы имеем дело с валовым коническим подшипником легкой конструкции, чаще с сепаратором, выполненным из пластика. Можно встретить также решения, основанные на шариковых подшипниках. В обоих случаях производители используют сложные конструкции, облитые пластиком, где простая их замена невозможна.

Рулевое управление

Сердце рулевого управления — рулевой механизм, часто называемый парусником.

Здесь можно встретить как обычные однорядные подшипники серии 60.., 62.., 63..,

стандартные шариковые подшипники типа HK.., а также специальные конструкции, основанные, правда, на игольчатых или шариковых подшипниках. Поперечный рулевой наконечник — это элемент подобной конструкции для верхних тяг.

Система привода

Виды и типы используемых подшипников связаны не только с самой системой, но и, прежде всего, с видом конструкции. В системе привода преобладают плотные, компактные и комплексные конструкции. Встречаются игольчатые роликоподшипники, однорядные конические роликоподшипники, цилиндрические роликоподшипники типа NU.., радиальные шарикоподшипники. Трудно определить доминирующие решения, они связаны с размером транспортного средства и прежде всего с маркой автомобиля.

Коленвал

Здесь используют игольчатые роликоподшипники специальной конструкции, в которых ось симметрии порядка игл не совпадает с цепью корзины. Это две серии: в KZK.. оси элементов прижаты внутри, в КБК.. — снаружи. Также все чаще применяются подшипники скольжения, втулки/вкладыши скольжения.

Двигатель

Вал или ролики грм, натяжного ролика, натяжной ролик

Распределительный вал на подшипниках, как правило, работает с помощью скользящего подшипника, так называемой скользящей пластины.

Ролик натяжителя ремня ГРМ является наиболее распространенной комплексной конструкцией, в которой подшипники являются неотъемлемой частью. В так называемых натяжителях используются игольчатые роликоподшипники и радиальные шариковые подшипники.

Коробка передач

Вал сцепления, выжимной подшипник сцепления, промежуточный вал

В валах сцепления используются шариковые однорядные и двухрядные подшипники, радиально-упорные шарикоподшипники, двунаправленные (серия Q.. или QJ..), а также конические. В сцеплении применяется так называемый выжимной подшипник сцепления. Отдельные шестерни передач — чаще всего игольчатые роликоподшипники. Промежуточный вал — игольчатые роликоподшипники (типа HK..), подшипники качения (типа NUP..).

Дифференциал

Преобладают почти полностью конические роликоподшипники.

Система охлаждения

Подшипник насоса охлаждающей жидкости имеет специальную конструкцию шарикоподшипников. Как правило, эти подшипники встроены, так что трудно на первый взгляд определить тип опоры.

Подшипники вентилятора — шарикоподшипники и втулки скольжения.

Электрическая система

В генераторе используются исключительно однорядные шарикоподшипники. Доминирует серия 62.., но также используются серии 60.., 63.., а также серии 622.. или 630..

Топливная система

Подшипник топливного насоса

Кондиционер

Подшипник кондиционера, чаще один шарикоподшипник.

Самый обычный автомобиль насчитывает огромное множество и разнообразие подшипников. Так, только в колесе автомобиля мы можем найти радиальные шарикоподшипники, такие как 6204 и 6205, конические подшипники, начиная от метрических 32010 AX и заканчивая дюймовыми, LM11749/10, двухрядными радиально-упорными с разъемным внутренним кольцом, BC346037, и двухрядными конические роликоподшипники с разъемным внутренним кольцом, BT408037.

Проходят годы, меняются конструкции, материалы и, конечно, модели автомобилей. Тем не менее, правила передачи привода и нагрузки остаются неизменны. Быть может, через несколько лет мы не найдем в машине ни одного, в полном смысле этого слова, подшипника. Но, безусловно, модульная конструкция является символом нашего времени, и не только в автомобильной промышленности.

Подшипник ступицы переднего колеса — что это такое?

Подшипник ступицы — это центральный элемент ходовой части, от которого зависит как работоспособность автомобиля, так и безопасность водителя, пассажиров и других участников дорожного движения. Выход из строя (износ) любого из подшипников приводит к тому, что автомобиль становится неуправляемым.

Ступицы колес должны быть исправными, а контроль состояния этих элементов — регулярным.

Что важно знать о ступице колеса?

Ступица – главная часть кружащейся детали с отверстием для нанизывания на вал или ось. Ее можно сцепить с ободом колеса, с диском или спицами. В отверстие внутри детали впрессовываются ступичные элементы. Для придания механизму надежности и прочности, ступицу делают в 1,5-2 раза больше по диаметру, чем внутреннее отверстие. Визуально в этом можно удостовериться, увидев саму деталь машины.

По своему назначению ступица – это подвесочный элемент транспортного средства, совершающий вращения. К нему присоединены колеса. Если они ведущие, то ступица будет еще и трансмиссионным элементом. Еще элемент может быть соединен с тормозами и фланцами полуосей. Ступица не только предназначена для крепления с колесами, она еще позволяет им совершать вращательные движения. Тормозная система автомобиля тоже тесно взаимосвязана с этой деталью.

В основном ступицу изготавливают из разных сортов стали и чугуна. В передней и задней ступице используются радиально-упорные подшипники шарообразной формы. Ступицу меняют крайне редко. В основном любые неприятные стуки, указывающие на проблему со ступичным узлом, заканчиваются заменой ступичного подшипника, за исключением когда ступица идет в сборе и является не разборной. После замены ступицы обратите внимание на состояние рычагов подвески.

Подшипник ступицы переднего колеса – что он собой представляет?

Передняя подвеска автомобиля выполняет огромное количество функций, основная из них — обеспечение управляемости автомобилем. Для надёжности между осью поворотного кулака и ступицей устанавливают по два подшипника. Они могут отличаться по размерам, но обязательно имеют конусную форму.

Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта.

Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания.

Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.

Составляющие элементы подшипника ступицы

Строение ступичного подшипника колеса. Подшипник ступицы состоит из двух колец (внешнего и внутреннего), сепаратора и тела качения. Последний элемент зависит от конфигурации и устройства машины. На ведомых осях обычно используются конические однорядные подшипники.

Главное достоинство этих элементов – небольшой размер и большой срок эксплуатации. Но они нуждаются в качественном монтаже и регулировке через определенное время. Если этого не сделать, подшипник может перестать быть работоспособным.

Для ведущих осей применяются двухрядные конические подшипники или радиально-упорные элементы в форме шарика. Двухрядные детали очень похожи на своих коллег с ведомых осей. Но кроме сходства по внешнему виду они могут выдерживать нагрузку в 2 раза больше. Закрытая конструкция подшипников способствует тому, что деталь можно использовать, пока она полностью не износится. Радиально-упорные подшипники могут в одно время выдерживать радиальную и осевую нагрузки.

Подшипники ступиц – какими они бывают?

Среди огромного количества видов для ходовой части выбраны подшипники качения. В ходе продолжительных испытаний выяснилось, что именно этот тип обеспечивает наименьшее сопротивление вращению. В зависимости от марки и модели автомобиля в конструкции ходовой части могут быть использованы такие детали:

— радиальные шариковые;

— радиальные роликовые;

— радиально-упорные (конические) роликовые.

Подшипники могут иметь различную конструкцию. В классической компоновке¸ когда передняя подвеска является независимой, а задний мост ведущим, на каждой передней ступице устанавливают по два конических подшипника, а на задних по одному радиальному (чаще это роликовые или двухрядные шариковые.

Ключевой момент в обеспечении их работоспособности — это смазка. Радиальные подшипники изготавливаются с двухсторонней защитой. На заводе изготовителе они закрываются пластиковыми кольцами-пыльниками.

Естественно, внутрь корпуса закладывается смазочный материал, которого хватает на весь срок эксплуатации. Многие производители запрещают вскрывать свои изделия и производить замену смазки. В этом случае не гарантируется герметичность пыльников. Подшипник ступицы переднего колеса упорный и состоит из трёх отдельных частей: внутренней и внешней обоймы и кассеты с роликами. Они при установке промываются и смазываются смазкой типа «Литол», а защищаются сальниками, которые монтируются на ступицу отдельно.

Замена подшипника ступицы переднего колеса

Подшипник является такой деталью транспортного средства, которая не подлежит ремонту. Его следует незамедлительно менять при выходе из строя. О том, что замена этого элемента действительно необходима, свидетельствуют следующие симптомы:

— высокий уровень нагрева ступицы либо люфт колеса;

— монотонный гул в процессе движения, отмечаемый в области передних колес.

Замена подшипников упорного типа осуществляется при помощи выпрессовок специального вида, которые позволяют относительно легко вытащить вышедший из строя элемент из гнезда.

Категорически не рекомендуется использовать молоток для удаления подшипников, так как данный «народный способ» способен стать причиной деформации мест их посадки в ступице. Кроме того, нужно тщательно очистить эти самые посадочные места от смазочных материалов, ржавчины и грязи перед тем, как установить в них новые элементы.

1. Ставим автомобиль «на ручник» и первую передачу. Устанавливаем под задние колеса антипокатные упоры.

2. Отпускаем колесные болты и ключом на «30» откручиваем гайку подшипника ступицы (если на автомобиле стоят легкосплавные диски, то тогда сначала придется снять колесо, попросить помощника нажать на педаль тормоза и открутить гайку ступицы).

3. Отверткой отжимаем суппорт и ключом откручиваем суппорт от поворотного кулака. Подвязываем суппорт, для того чтобы он не висел на тормозном шланге. Откручиваем тормозной диск от ступицы.

Дальнейшая работа может пойти по одному из трех вариантов:

Первый, замена подшипника, с использованием съемника, не снимая поворотный кулак с автомобиля. Второй, снятие поворотного кулака с автомобиля и дальнейшая замена подшипника уже на верстаке, при помощи съемника и тисков. И третий способ, снятие стойки целиком и последующей замены подшипника в тисках. Каждый из возможных способов имеет как свои преимущества, так и недостатки.

Например, подробней рассмотрим первый способ: замена подшипника ступицы не снимая поворотный кулак с автомобиля, хороша тем, что не приходится трогать болт регулировки развала. Но его минус заключается в неудобной работе, и заменить подшипник без смотровой ямы или подъемника будет довольно проблематично. Так выбивать ступицу и выпрессовывать/запрессовывать подшипник в данном положении очень не удобно.

Второй способ: заменить подшипник значительно легче и удобней, но появляется загвоздка в нарушение регулировки развала автомобиля. Перед откручиванием болтов крепления поворотного кулака к стойке, ставить две метки. Одной меткой метим положение регулировочного болта к стойке , а второй меткой положение поворотного кулака к стойке. При сборке добиваемся совпадения этих меток. Возможно, первоначальной точности добиться и не получиться, но и погрешность будет минимальна. Этот способ 100% подойдет тем, кто меняет не только один подшипник ступицы, но и проводит сразу остальной ремонт ходовой (замена шаровых опор, сайлентблоков рычагов, рулевых наконечников и т.д.).

Третий способ, самый трудоемкий. Чтобы снять стойку, придется распрессовать рулевой наконечник, и открутить гайки крепления верхней опоры к кузову. И после этого, на снятой с автомобиля стойке, заменить подшипник. Не много тяжелей и дольше, но… Это способ отлично подойдет тем кому не подошел ни первый, ни второй способ. В нашем случае, работа будет проводиться по второму варианту.

4. Устанавливаем метки. Откручиваем и выбиваем, мягкой наставкой, болты крепежа поворотного кулака к стойке. Откручиваем два болта крепежа нижней шаровой опоры к поворотному кулаку. И снимаем поворотный кулак.

5. Дальше, наставкой подходящего диаметра выбиваем ступицу с подшипника. Снимаем стопорное кольцо. Устанавливаем съемник в тиски и выпрессовываем подшипник. Очищаем и смазываем посадочное место подшипника в поворотном кулаке. Запрессовываем подшипник. Устанавливаем стопорное кольцо. Поворотный кулак с подшипником устанавливаем на ступицу и оправкой подходящего диаметра (усилие должно прилагаться к внутренней обойме подшипника) забиваем до упора.

Последующую сборку проводим в обратной последовательности. После затяжки гайки подшипника ступицы, не забываем примять бортик гайки.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Подшипники в машине: виды, конструкции и особенности установки

Подшипники в машине: виды, конструкции и особенности установки

Подшипники в машине являются важной деталью, которая существенно уменьшает износ вращающихся конструкций автомобиля. Благодаря подшипнику, увеличивается скорость вращения определенных деталей, что повышает показатели производительности и мощности агрегата в целом. Именно поэтому настоятельно рекомендуется своевременно смазывать подшипниковые узлы, проводить их осмотр или замену, и тогда в ходовой части авто будет гораздо меньше проблем.

Виды подшипников для автомобилей

Мы уже разобрались насколько важная эта деталь, теперь рассмотрим, какие подшипники в автомобиле бывают в принципе.

1. Шарикоподшипники представляют собой конструкцию, главным отличием которой являются шарики. Такой тип самый распространенный, и используется не только в автомобильной промышленности. Их специальная форма обеспечивает свободное вращение в разных направлениях и восприятие и радиальных, и осевых нагрузок. Конструкция самого шарикоподшипника выглядит так:

2. Роликовые подшипники (рис. 1) имеют цилиндрическую форму, а их диаметр одинаковый по всей длине. Такой вид подходит для более сложных эксплуатационных условий, нежели шариковые. Они обеспечивают идеальную радиальную нагрузку, а вот осевую очень небольшую, можно сказать минимальную. Тем не менее, именно этот тип используется для установки в труднодоступные места или сложные узлы, как например коробка передач.

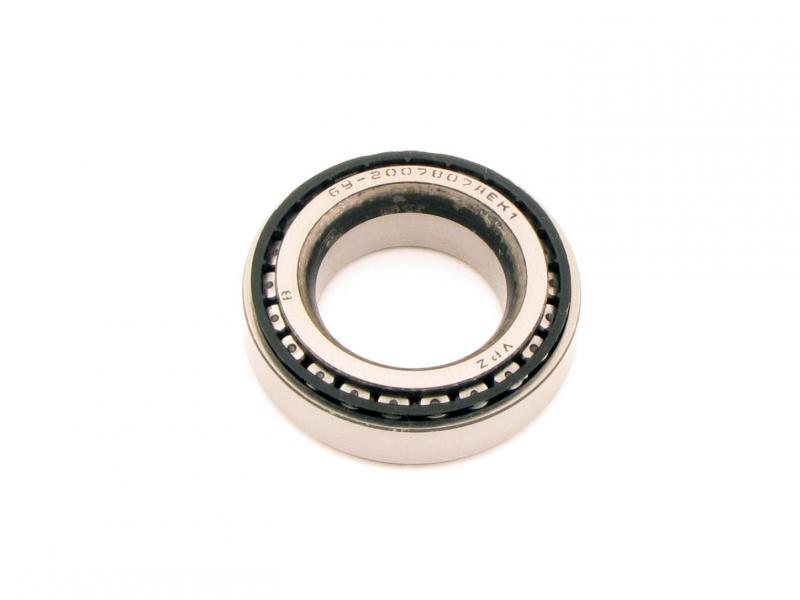

3. Конические подшипники способны принимать и осевую и радиальную нагрузки. Их используют чаще всего там, где высокий риск сильных ударов в процессе эксплуатации механизма, например в ступице колес. Примечательно, что степень фиксации такого вида подшипников зависит от того, куда именно устанавливается деталь. Например, если это ступица колеса, то подшипник должен быть максимально зафиксирован на валу, что позволит выдерживать жесткие удары (попадание колеса в яму и пр.), и обеспечит износостойкость механизму в целом. А вот при установке на КПП фиксировать тела вращения подшипника нужно слабее, иначе это нарушит передачу крутящего момента, и коробка будет работать с перебоями.

Конструкционные особенности подшипников

Все подшипники с одной стороны имеют примерно одинаковую конструкцию, но есть важные отличительные особенности. Вот, к примеру, три абсолютно разных подшипника, и в каждом из видов есть свои нюансы.

Важно знать, что при замене подшипников его конструкцию в большинстве случаев нельзя поменять частично. Например, обойма, которая окружает внутренние части подшипника, на первый взгляд может показаться вполне пригодной, и многие в целях экономии используют старую обойму повторно, меняя лишь внутреннюю «начинку». Но в результате ресурс нового подшипника сокращается в несколько раз, и все из-за той самой старой обоймы, состояние которой невозможно определить на глаз.

Есть еще один важный ингредиент подшипника – сальник (пыльник). Эта деталь чаще всего производится из закаленной резины, и необходима для предотвращения вытекания смазки, проникновения внутрь подшипника влаги, грязи, пыли. Сальник всегда меняется одновременно с подшипником. Но при этом он продается и отдельно, а не только в комплекте. И если вы купили подшипник без такого важного уплотнения, рекомендуется приобрести его отдельно и установить. Тем самым вы продлите срок службы подшипникового узла.

Особенности установки разного вида подшипников

От того, насколько правильно установлены подшипники в машине, зависит их работоспособность.

Конический тип подшипников используют в парной установке, при этом затягивают внутренние обоймы, как показано на схеме (а), реже делают затяжку внешних обойм (б).

Грамотное натяжение позволит подшипнику выдерживать серьезные нагрузки, в том числе ударные. Особенно это важно при установке детали на вал, ступицы колес.

Шариковые и роликовые подшипники могут быть установлены разными способами:

Установка враспор более простая и часто используемая для коротких валов. При таком способе установки ось вала будет перемещаться в одном направлении. Чтобы не произошло защемление вала в опорах, необходимо продумать осевой зазор, примерно 0,2-0,5 мм.

При фиксирующем способе установки подшипника вал может перемещаться как в одном направлении, так и в обоих. Нагрузка при этом воспринимается и осевая и радиальная. А при плавающей опоре идет восприятие только осевой силы.

Выбор способа установки определяется в зависимости от того, на какую часть машины монтируется подшипник, и какой эффект планируется получить на выходе. Каждая из схем имеет свои положительные и отрицательные моменты, поэтому важно, чтобы установка подшипника производилась профессионалами, либо самостоятельно при условии наличия определенных знаний. Следует помнить, что грубые ошибки при установке существенно снижают не только работоспособность подшипника, но и всего узла в целом.

где они находятся и как распознать их неисправность?

Подшипники — это широко применяемые в автомобилях узлы, без которых отдельные компоненты и целые системы не могли бы функционировать. Конструкторы используют их, например, в коробке передач, ступицах колес, приводе осей, в двигателе. Где еще применяются подшипники и как распознать их неисправность, которая может привести к серьезным последствиям?

Существует несколько типов подшипников, в числе которых — подшипники качения (например, шариковые или роликовые подшипники). Они имеют один или два ряда тел качения. В свою очередь, подшипники качения подразделяются на радиальные и упорные. Не менее распространены конические подшипники, встречающиеся в нескольких вариантах. Реже используются игольчатые или радиальные роликовые подшипники. Применяемые в двигателе подшипники рассчитаны на весь срок службы автомобиля. Как правило, независимо от типа подшипников, признаки их неисправности проявляются уже на раннем этапе. Именно поэтому очень важно научиться ее быстро идентифицировать.

Одним из типовых мест установки подшипников являются неразборные ступичные узлы колес, состоящие из подшипника, ступицы и датчика ABS. Здесь используются шарикоподшипники, в которых производитель обеспечивает предварительный натяг. Еще одно место установки — это двигатель: на подшипники опирается его коленчатый вал. Подшипники скольжения также используются в газораспределительном механизме. Исключением могут быть, например, клапанные механизмы BMW, оснащенные роликовыми толкателями, в которых используются игольчатые, а иногда — шарикоподшипники. Эти подшипники не подлежат замене в качестве отдельных запчастей (ситуация аналогична ступичному узлу). Подшипники также устанавливаются в шатунах. Их тип зависит от типа двигателя: в традиционных четырехтактных двигателях обычно устанавливаются подшипники скольжения.

«Большое количество подшипников можно также найти в коробке передач и в приводе осей автомобиля. «Гудящий» подшипник в коробке передач — часто встречающееся явление в длительно эксплуатирующихся грузовых автомобилях. Этот шум возрастает с увеличением частоты вращения и может быть слышен не на каждой передаче, а только в определенном режиме. Распространен также выжимной подшипник сцепления, представляющий собой комбинацию радиального и упорного подшипников. В прошлом привод разъединения двигателя и коробки передач осуществлялся с помощью троса и так называемой «вилки выключения сцепления». На смену тросу пришла гидравлическая система с выжимным подшипником. В новейших автомобилях все чаще используется центральный выжимной подшипник, то есть гидравлический рабочий цилиндр, встроенный в упорный подшипник. Признаком его неисправности будет шумная работа, а в некоторых случаях — трудности с переключением передач. Неправильная диагностика усугубит эту проблему и может привести к преждевременному износу других компонентов», — объясняет Томаш Охман из компании SKF.

Подшипники (ранее — качения, теперь — скольжения) также находят применение в конструкции ведущего моста — в узлах, обеспечивающих передачу крутящего момента. Подшипники ведущей шестерни и дифференциала — конические, реже встречаются игольчатые. Не менее важная область — это подвеска (например, амортизаторные стойки) и система рулевого управления, в которой насчитывается более десятка различных подшипников. Нельзя не упомянуть и шарикоподшипники генератора. Неисправность подшипника (со стороны шкива) может стать следствием чрезмерных нагрузок, которые воздействуют на генератор, неправильной установки клинового ремня или механических повреждений.

«Проще всего диагностировать неисправность подшипника, к которому у нас относительно легкий доступ — колес, подвески, генератора. Гораздо больше проблем с подшипниками внутри двигателя или агрегатов трансмиссии. Стиль вождения и техническое состояние автомобиля в широком понимании служат решающими факторами, которые могут вызвать преждевременный износ подшипников независимо от их типа. Если подшипник подлежит замене по причине естественного износа или повреждения, дают о себе знать два основных признака — его люфт или шумная работа. Правильная диагностика крайне важна прежде всего для того, чтобы исключить выход из строя других, сопряженных узлов, что естественным образом отображается на затратах времени и труда», — резюмирует Томаш Охман.

причины износа и особенности о которых нужно знать

И вновь о подшипниках и ступицах автомобилей

Владельцы автомобилей вспоминают о подшипниках, только когда они начинают греметь. Это один из ключевых элементов в автомобиле, поэтому важно знать особенности конструкции, функции, признаки износа подшипников.



При пробеге 180 000-200 000 км ступичный подшипник совершает до 100 000 000 оборотов. Поэтому кажется логичным, что после такой нагрузки они выходят из строя. Но в действительности разрушение в большей степени провоцируют негативные факторы, которые сопровождают эксплуатацию автомобиля: удары, вибрация, влага и загрязнение.

Характерный признак износа подшипника – шум. Сначала он еле слышен, нарастает по мере ускорения износа. При критических повреждениях неприятный звук становится очень громким, и не заметить его нельзя. Вой или жужжание нарастают по мере набора скорости и не заглушаются музыкой или звуком работающего двигателя.



Игнорирование проблемы приводит к заклиниванию колеса. Это особенно опасно при движении на высокой скорости по трассе. Поэтому не стоит откладывать визит на СТО, если появился неприятный звук во время разгона.



Зачем нужны подшипники, их конструктивные особенности

Это детали, которые обеспечивают вращение колес и других элементов, сочетают плавность движения с жесткой фиксацией. В автомобилях, которые выпускались более 10 лет назад, устанавливались обслуживаемые подшипники. Это означает, что их эксплуатационный ресурс мог быть продлен путем периодического смазывания и регулировки технологических зазоров.



Современные автомобили оснащаются необслуживаемыми подшипниками. Они не подлежат восстановлению и при износе меняются на новые. В основном на машины устанавливаются двухрядные или конические подшипники – производители интегрируют их в конструктивные элементы: ступицы, поворотные кулаки, тормозные барабаны. Подшипники разделяются на модели с дорожками внешнего и внутреннего качения.



Это увеличивает стоимость содержания автомобиля, так как при износе подшипника приходится менять весь узел, хотя он еще пригоден для эксплуатации. Для увеличения ресурса элементов качения устанавливаются средства защиты от влаги и загрязнения: крышки, заглушки. Но они, по мнению производителей, не настолько эффективны.



Почему изнашиваются подшипники

Обычно подшипники выдерживают 150 000-180 000 км пробега, но при благоприятных условиях эксплуатации технический ресурс увеличивается. В то же время известно много примеров, когда заводские подшипники не выдерживают и 70 000 км пробега.

На их работоспособность влияет множество факторов: интенсивность использования автомобиля, балансировка, сход-развал, конструктивные особенности подвески. Последнее касается геометрии элементов. Разрушительное воздействие на подшипники оказывают удары при переезде препятствий, например высоких бордюров.



Негативно сказывается на эксплуатационном ресурсе пробуксовка, резкие вхождения в повороты или полицейские развороты. Еще одна актуальная и распространенная проблема – небрежное отношение мастеров СТО. Так, во время ремонта тормозной системы при демонтаже узла неаккуратные действия (например, резкие, сильные удары молотком) повреждают подшипник. После завершения ремонта он быстро разрушается, и владелец опять вынужден обращаться на СТО. Чтобы избежать подобных проблем, для аккуратного снятия подшипников нужно использовать специализированный гидравлический пресс.



Сколько стоит замена подшипника



Подробнее, с цифрами и подсчетами, мы разбирали тему здесь:

Смотрите также



Подшипники современных автомобилей условно делятся на три группы: запрессованные, интегрированные, выступающие в качестве «модуля» в дополнение, например, к поворотному кулаку и датчикам ABS и ESP. Самым дорогим, когда речь идет о стоимости деталей, будет последний вариант. При этом сама замена обычно производится относительно просто и быстро.



Тут создается парадоксальная ситуация, так как выпрессовывание подшипника обойдется дороже при более низкой стоимости самой запчасти. Получается, что в среднем стоимость замены примерно одинакова, независимо от типа подшипника. Исключением являются только технологичные узлы, которые стоят очень дорого.



Смотрите также



При этом мастера рекомендуют, независимо от типа подшипника, проверять запчасти, с которыми он работает – зачастую они тоже изношены и требуют замены. Такой подход сэкономит время и деньги владельцу автомобиля. А от непредвиденных ситуаций на дороге и аварий избавит своевременное обращение в сервис или самостоятельная замена (при наличии навыка и инструмента) изношенного подшипника. Благо, он издает характерный звук, на который нельзя не обратить внимание.

Ступичный подшипник – для слаженной работы колес!

Передний и задний ступичный подшипник – это устройства, которые поддерживают часть опоры автомобиля. Главная их функция – зафиксировать вал или ось. Когда элемент приходит в негодность, поездки отменяются, остается заняться ремонтом. Мы расскажем, как самостоятельно заменить этот узел.

Для чего нашей машине ступичный подшипник?

Этот элемент обеспечивает свободное вращение или качение, в зависимости от детали, которую он фиксирует. Также у него есть вторая функция, которую он выполняет, это надежное восприятие нагрузки и стабильная передача на другие элементы. Если рассматривать этот подшипник, то он, чаще всего, применяется в конструкции легковых и грузовых автомобилей.

Как передний, так и задний ступичный подшипник, выдерживает огромное количество нагрузок, поэтому обладает высокой прочностью. Высокое давление оказывается на них при торможении или при наборе скорости во время езды. Принцип работы данной детали очень прост: она обеспечивает ровное вращение колеса вокруг своей оси. Задние и передние подшипники выполняют одну и ту же функцию, но само устройство деталей отличается друг от друга.

Когда необходима замена ступичного подшипника?

Есть ряд причин, которые могут привести к быстрому износу или выводу из строя ступичных подшипников. Одна из них – была произведена неправильная установка и некорректно отрегулирован зазор. Если в итоге он будет слишком большим или слишком маленьким, срок работы элемента значительно уменьшится. Определить данную неисправность возможно только внешне. Никакого дискомфорта при езде вы испытывать не будете, также никаких шумов или скрежетов автомобиль издавать не будет, естественно, до поры до времени, пока авто просто не встанет намертво с рассыпавшимся подшипником.

Именно поэтому после ремонта или даже покупки автомобиля следует посмотреть самому, как именно расположен подшипник.

Причиной поломки может быть повреждение или деформация тел качения. В данном случае вы сможете услышать шум во время движения автомобиля. Решение данной проблемы одно – замена заднего или переднего ступичного подшипника своими руками или в автосервисе. И еще одной проблемой может стать потеря смазочного материала, если была нарушена герметичность, тогда деталь остается только заменить. Лучше всего не допускать данной проблемы и проверять каждые 30 тысяч километров наличие смазки на подшипнике.

Съемник ступичных подшипников или как сделать демонтаж?

Итак, перейдем к главному вопросу нашей статьи, как поменять ступичный подшипник. Перед заменой необходимо произвести демонтаж. Производится он следующим образом: сначала блокируем колесо, выкручиваем болты крепления колеса и откладываем их в сторону. Далее на домкрате поднимаем автомобиль и фиксируем его. Аккуратно извлекаем тормозные детали, и главное, не отсоединяем гибкий шланг. Теперь снимаем тормозной диск и защитный кожух, если такой имеется на вашей модели автомобиля.

Далее отсоединяем гайку полуоси, затем необходимо отсоединить наконечник рулевой тяги, нижний рычаг и потом стабилизатор передач. Теперь следует снять ступицу очень осторожно: раскачивайте кулак, а также внимательно следите за полуосью, она не должна выскочить из коробки передач.

Дальше снимаем уплотнительное и стопорные кольца, а также другие детали фиксации, которое имеются на вашей модели автомобиля. Используя съемник ступичных подшипников, демонтируем внутреннее кольцо со ступицы и переустанавливаем кольцо подшипника другой стороной.

Затяжка ступичного подшипника – осуществляем монтаж детали

Демонтаж произведен, теперь необходимо выполнить сам монтаж. Здесь работа предстоит сложнее и кропотливее. Выполняем все внимательно и поочередно, согласно следующей инструкции.

Сначала смазываем внутреннюю часть посадочной поверхности, устанавливаем на место стопорное кольцо. Затем запрессовываем новый подшипник полностью в поворотный кулак. В данном случае необходима сильная затяжка элемента. Хотелось бы обратить ваше внимание на то, что два внутренних кольца должны держаться все время в одном комплекте с подшипником.

Дальше происходит установка второго стопорного кольца. Производим соединение стопорного кулака со стойкой и закрепляем с необходимым усилием. Главное – не оставить люфт ступичного подшипника при соединении деталей. Далее устанавливаем механизм в сборе на полуось и производим установку остальных деталей в обратном порядке. Остается снять машину с домкрата и проехаться по ровной поверхности, проверить, насколько равномерно и плавно катится ваш автомобиль.

Оцените статью: Поделитесь с друзьями!

Ступичный подшипник: 4 простых способа проверить пока не поздно

Многие в курсе, что есть некие подшипники в районе колёс называемые ступичными, и периодически они изнашиваются. Но на этом представления о сабже заканчиваются. Не беда! Сегодня подробно поговорим о том, что это такое и главное — как определить необходимость замены. И для начала, чуть-чуть теории.

Если без заумных определений, то ступичный подшипник — это подшипник, на котором вращается колесо. Конечно, все мы снимали колёса (ну или хотя бы присутствовали при этом таинстве) и видели, что на самОм колёсном диске никаких подшипников нет, да и на том с чего снимали, их также не видать. Правильно. Потому что подшипник сей стоит между неподвижной осью вращения и тем, к чему прикручивается колесо. Деталь, выполняющая роль неподвижной оси называется кулакили цапфа.

Небольшое пояснение: понятие «ось» в данном случае применяется именно как геометрическая ось вращения, а не как форма детали. Например, в поворотных кулаках переднеприводных машина эта ось является полой, и внутри неё проходит приводной вал. См. картинки ниже.

В свою очередь, деталь к которой непосредственно крепится колёсный диск, называется ступицей. Таким образом, если чуть-чуть напрячь голову и представить всё вышенаписанное, то выходит следующая картина: на неподвижную ось надевается подшипник (или вставляется в неё, в случае наличия привода), а на подшипник надевается ступица, к которой и прикручивается колесо. Такая вот нехитрая матрёшка. Теперь о неисправностях и самостоятельной диагностике.

Схема передней ступицы переднеприводного автомобиля. Как видно, «дыра» для приводной полуоси проходит через цапфу и далее, через все детали конструкции. (фото: carfrance.ru)



Так как сегодняшний герой не отличается высокой сложностью, то и симптоматика неисправности будет вполне однозначная.

Симптом №1

Шумы. Те, кто когда-нибудь слышал как шумят/гудят сухие или изношенные подшипники, поймут о чём речь. Тем же, кто не знает, тоже отчаиваться не стоит. Если есть сомнения в исправности какого-либо ступичного, просто вывесите два колеса одной оси, поставьте коробку на нейтраль и покрутите оба. Уверен, шумящий ступичный вы определите сразу. Главное, не перепутать шум подшипника с трением колодок о тормозной диск, чтобы не поменять в испуге все четыре. 🙂

Схема задней ступицы переднеприводного автомобиля. В данном случае привода на колесо нет, и цапфа является обычной глухой осью. 1-цапфа, 2-грязезащитное кольцо, 3-стопорное кольцо, 4-ступичный подшипник, 5-ступица, 6-шайба, 7-ступичная гайка, 8-прокладка, 9-защитный колпак (фото: pol-z.ru)

Симптом №2

Раз уж вывесили ось с подозреваемым колесом, пошатайте его во все стороны. Сильно изношенный подшипник даст однозначно определяемый от руки люфт. Опять же — не перепутайте люфт подшипника с люфтом рулевых наконечников (если у вас устали и они). При недостатке опыта лучше позвать друга: один шатает колесо во всех направлениях, другой смотрит на него с внутренней стороны. Уверен, вдвоём вы легко сможете определить: шатается ли колесо относительно цапфы (тогда это ступичный), или же вся цапфа в сборе люфтит относительно рулевой тяги — тогда нужно менять наконечники.

второй вариант ступичного подшипника — закрытого типа. Может быть как шариковый, так и роликовый (фото: zaphastivaz.ru)

Симптом №3

Ощутимый нагрев. Очень часто ступичный подшипник начинает подклинивать, вследствие чего нагреваться. После поездки дотроньтесь рукой до колёсного (не тормозного! 🙂 ) диска и сравните температуру на колесе попавшим под сомнения со вторым колесом этой оси. Если ступичный клинит — то температура будет заметно выше. И термометры для определения разницы вам не понадобятся, однозначно. Но опять же, мы берем ситуацию, когда уверены в исправности тормозных механизмов: перегрев может давать и закисший тормозной суппорт.

в запущенных случаях бывает вот так (фото: vipwash.ru)

Симптом №4

И наконец, увод вбок при движении. Если ступичный уже отходит в лучший мир и сильно заедает при вращении, это скажется на прямолинейности движения. Тащить автомобиль будет в сторону колеса с неисправным подшипником. К слову, как и в варианте «3», это всегда связано с параллельным нагревом детали и может быть вызвано также подклиниванием суппорта, или механизма ручного тормоза, если речь про задние колёса. Поэтому, последние два пункта актуальны только при заведомо-исправной тормозной системе.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Подшипники заднего колеса: Диагностика шума подшипников ступицы колеса

В вашем автомобиле много компонентов, которые трутся друг о друга и создают невероятное трение. Как известно, когда есть трение, появляется тепло. Смазочные материалы помогают уменьшить трение и охладить компоненты, а также продлить срок их службы. Подшипник, будь то колесо или любой другой, используется для уменьшения трения. Без ступичного подшипника в вашей машине колесо скорее всего будет скользить, а не катиться. Когда ступичные подшипники начинают выходить из строя и перестают катиться, водители могут заметить значительные различия во время движения.Узнайте, что такое ступичный подшипник, его назначение и каковы симптомы неисправного переднего или заднего ступичного подшипника.

Что такое ступичный подшипник?

Каждое колесо оснащено ступичным подшипником, набором стальных шариков или роликов, удерживаемых сепаратором в металлическом кольце, называемом «обоймой». Когда колеса вращаются, они создают трение и тепло. Подшипники колес помогают уменьшить трение, нагрев и защитить колеса и шины. Подшипник ступицы находится внутри ступичного узла. Ступица — это то, что удерживает гайки, которые используются для крепления шин к колесам.Ступицы созданы для того, чтобы выдерживать вес автомобиля, преодолевать любые дорожные условия, поворачивать повороты, облегчая вращение колес со многими оборотами в минуту.

Невыносимые подшипники

После пробега в тысячи миль подшипники ступиц колеса обычно изнашиваются. Постоянное вращение колес в сочетании с весом автомобиля в конечном итоге приводит к износу колесных подшипников, что делает их неспособными эффективно катить колеса.Раньше ступичные подшипники можно было переупаковывать, поскольку они были более доступными. Однако современные автомобили оснащены герметичными узлами, защищающими от мусора, пыли и влаги. Герметичные блоки служат дольше, поскольку они способны предотвратить загрязнение и уменьшить преждевременный износ. Однако, поскольку они представляют собой единое целое, их нельзя обслуживать, чистить или смазывать. После износа узла требуется замена всего заднего колеса или подшипника переднего колеса, часто вместе со ступицей.

Признаки износа подшипников ступицы колеса

Когда ступичные подшипники теряют способность качаться, ваши колеса будут выделять больше тепла, чем обычно, и поездка может быть не такой комфортной.Там, где когда-то поездка была плавной, вы можете обнаружить шаткость и другие неудобства. Если на вашем автомобиле проявляются какие-либо из перечисленных ниже симптомов, возможно, вам потребуется замена ступичных подшипников:

• Необычные звуки — Тот шум заднего подшипника ступицы колеса, который вы слышите, не является вашим воображением. Когда колесные подшипники не могут должным образом катить колеса и шины, детали будут труться по металлу о металл. Трение, возникающее в результате трения, вызывает скрежет, громкость которого увеличивается с большей скоростью.
• Дрожание рулевого колеса — Дрожание рулевого колеса случается по разным причинам. Обычно, когда причиной такой вибрации являются ступичные подшипники, вы чувствуете тряску на более низких скоростях. Встряска будет только усиливаться и даже может возникать при ускорении, если ее не устранить.
• Повреждение шин — Плохие ступичные подшипники могут отрицательно повлиять на выравнивание вашего автомобиля. Плохая центровка приводит к неравномерному износу шин. В идеале все четыре шины должны быть выровнены так, чтобы они полностью соприкасались с дорогой, чтобы обеспечить равномерный износ.Изношенные шины могут быть опасны, особенно при движении в сырую погоду. Обычно чаще всего изнашивается то же колесо с дефектными подшипниками.
• Вибрация и шаткая езда — Неисправные ступичные подшипники ухудшают езду. Вы будете испытывать вибрацию и тремор во время путешествия из-за увеличения трения в колесах, заставляющего их менять положение. Пока ступичные подшипники не будут заменены, шаткость будет сохраняться и может даже ухудшиться.
• Люфт в колесах — Чаще всего этот признак определяет технический специалист.Когда ваше транспортное средство находится на подъемнике, техник схватит колесо с обеих сторон и попытается раскачать его взад и вперед. Если колесо в сборе раскачивается вперед и назад, вероятно, причиной этого являются изношенные подшипники.

Движение с отсутствующим или неисправным ступичным подшипником опасно. Рекомендуется, чтобы при появлении на вашем автомобиле каких-либо симптомов изношенного подшипника у вас был надежный технический специалист для осмотра колеса в сборе. Ослабление или отсоединение ступичных подшипников от автомобиля может создать очень опасную ситуацию на дороге.Подшипники колес играют жизненно важную роль в креплении колеса к автомобилю. Без колесных подшипников ваше колесо практически не прикреплено. Это может быть очень опасно, особенно при движении по шоссе на высоких скоростях. Потеря колеса может привести к потере контроля над автомобилем, что может навредить себе и другим водителям.

Если у вашего автомобиля проявляются какие-либо симптомы неисправности или износа ступичных подшипников, не стесняйтесь доставить его в ближайший к вам Sun Devil Auto. Знаете ли вы, что при каждой замене масла Sun Devil Auto мы проводим полную многоточечную проверку? В рамках нашего осмотра наши технические специалисты проверяют подшипники передних и задних колес на предмет чрезмерного люфта или движения. Если в колесе в сборе будет обнаружена какая-либо проблема, вы получите уведомление, чтобы ее можно было устранить должным образом. Мы — семейный магазин, который существует уже более сорока лет. Наше стремление обеспечить качественный уход за автомобилем с помощью опытных и сертифицированных технических специалистов и первоклассное оборудование по конкурентоспособной цене — вот что делает наш бизнес альтернативой дилерскому центру. Посетите ваш район Sun Devil Auto сегодня для всех ваших автомобильных потребностей.

Как ухаживать за автомобилем: Подшипник ступицы

Что такое ступичный подшипник?

Подшипник ступицы колеса — это не подрессоренная часть транспортного средства. подвеска, которая разработана, чтобы нейтрализовать влияние колеса в движении с трение.Подшипник ступицы расположен на каждой ступице колеса, где колесо / шина автомобиля сборки расположены.

---

Связанное содержание:

Все, что вам нужно знать о шинах

Как ухаживать за автомобилем: система подвески

Как ухаживать за автомобилем: тормозные суппорты

Как ухаживать за автомобилем: тормозная жидкость

Как ухаживать за автомобилем: шины

---

Как ломается?

Как правило, отказ ступичного подшипника может произойти из-за общий износ в течение всего срока службы автомобиля.В старинных автомобилях колесо подшипники регулярно обслуживаются автомобильной смазкой и сменным уплотнением. поэтому при отказе от технического обслуживания произойдет сбой. Но в современных автомобилях ступичные подшипники герметичны и не обслуживаются. Они заменены только когда их неудача обнаружена. Однако это не гарантирует, что ступичный подшипник никогда не выйдет из строя. Есть много причин для ступичного подшипника отказ, который не ограничивается перегрузкой, столкновением и расширенным пробег.

Как я узнаю, что это должно быть заменены?

Когда автомобиль находится в движении, вы можете слышать рычание, которое совпадает с вращением шин. Кроме того, вы можете почувствовать вибрацию в рулевом управлении спереди и в сиденье или полу автомобиля в случае сзади. Это то, что обычно предупреждает водителя о неисправности ступичного подшипника. При рулевом управлении и смене полосы движения на проезжей части иногда можно заметить изменение тона рычания и вибрации, которые также будут предупреждать водителя о проблеме с подшипником. В тяжелых случаях низкая педаль тормоза может быть вызвана неисправностью ступичного подшипника.

Сколько это стоит и почему?

Стоимость замены переднего ступичного подшипника сильно варьируется в зависимости от автомобиля.Обычно стоимость ремонта переднего ступичного подшипника отечественного переднеприводного автомобиля составляет от 250 до 400 долларов.

Азиатский импорт в период с 1980-х до начала 2000-х годов будет дороже от 300 до 400 долларов из-за конструкции ступицы и подшипника, состоящей из двух частей, что потребует более высоких затрат на детали и рабочую силу. Стоимость замены передних ступичных подшипников на современные заднеприводные легкие грузовики составляет от 300 до 400 долларов. Европейский импорт обычно оценивается в 400-600 долларов за замену из-за более высокой стоимости запчастей.

Замена заднего ступичного подшипника — это отдельная история. Переднеприводные автомобили имеют задние подшипники, которые не связаны с осью и механизмом трансмиссии. Они легко заменяются болтами при сборке и в большинстве случаев оцениваются в 100–200 долларов. У автомобилей с задним приводом, таких как легкие грузовики, есть ступичные подшипники, которые прижимаются к корпусу задней оси или на самой оси.

Ремонт подшипников заднего привода требует более значительного рабочего времени из-за дополнительных этапов процесса.Многие легкие грузовики Toyota и Nissan могут оценивать стоимость замены подшипников заднего моста более чем в 1000–1200 долларов.

Что будет, если я не заменю Это?

Игнорирование проблем с подшипниками ступицы колеса может повлиять на эффективность торможения. Низкое ощущение педали тормоза вызвано несоосностью тормозного ротора относительно тормозного суппорта, когда серьезная поломка неизбежна. Также может возникнуть потенциальная потеря рулевого управления, если неисправные колесные подшипники не заменить, потому что изменение развала и схождения транспортного средства приведет к нестабильному отслеживанию и управляемости во время движения.Наконец, в некоторых крайних случаях неисправный ступичный подшипник может привести к отрыву колеса / шины от транспортного средства, что потенциально может привести к аварии.

У разных автомобилей он разный?

По сути, симптомы универсальны для большинства транспортных средств. Единственная разница будет заключаться в непостоянстве затрат на ремонт.

Могу ли я заменить его самостоятельно?

Обычно подшипники передних колес заменяются в сборе ступица / подшипник, что означает отсутствие необходимости в дополнительных деталях.Замена тормозных колодок и роторов может потребоваться только в том случае, если длительное использование повредило тормоза. Однако в случае подшипников задних колес есть много других переменных, которые можно обнаружить после осмотра. Задние тормозные колодки / накладки могут быть загрязнены смазкой для моста. Корпуса подшипников заднего моста, кольца, уплотнения, жидкость для мостов и сами оси также могут стать жертвами. Тщательный осмотр позволит выявить любые дополнительные вопросы, связанные с расходами на подшипники задних колес.

Есть ли способы сэкономить на расходах?

В некоторых приложениях колесо выгодной цены ступица / подшипник можно приобрести в дискаунтерах на автозапчасти.Но помните, что может сопровождаться более коротким гарантийным сроком на деталь, и, как правило, это не так. рекомендуется выбрать этот маршрут. Лучший способ сделать ремонт ступичного подшипника дешевле — это регулярное техобслуживание и осмотр автомобиля, а также график пробега, чтобы можно было обнаружить потенциальные проблемы с подшипниками ступицы колеса прежде, чем затраты станут слишком катастрофическими.

Ремонт RepairSmith — это самый простой способ отремонтировать ваш автомобиль.Впервые автовладельцы могут отремонтировать свой автомобиль на подъездной дорожке или в одном из наших сертифицированных магазинов.

Почему ступичные подшипники важны и что происходит при их выходе из строя

Колесные подшипники предназначены для обеспечения эффективного вращения колес, но в равной степени могут раздражать при длительной поездке, когда они решают выйти из строя. Итак, вот что может пойти не так и как их исправить

Подшипники колес играют важную роль в трансмиссии любого транспортного средства, поскольку они обеспечивают первое соединение между движущейся и статической областями автомобиля.Подшипник — в его простейшей форме — представляет собой устройство уменьшения трения, помещенное в нечто вроде колеса для повышения эффективности вращения. Это достигается тем, что при качении сила трения намного меньше, чем при скольжении.

Подшипник ступицы автомобиля делает это с помощью небольших металлических шариков, которые катятся между двумя гладкими металлическими кольцами. Наряду со смазкой подшипник вращается в тандеме с вращением колеса, качение шариков позволяет ступице колеса вращаться настолько свободно, насколько это возможно.

Подшипник ступицы расположен внутри ступичного узла, обеспечивая статическое соединение с опорой ступицы через внешнее кольцо или «бегунок». Приводной вал движется от трансмиссии и проходит через центр ступичного подшипника через внутреннее кольцо, создавая вращательное взаимодействие. Роликовые подшипники обычно используются на ведущих колесах транспортных средств, а конические подшипники — преимущественно на неведущих колесах.

Узел ступицы, в котором используются конические роликовые подшипники.В конических роликоподшипниках используются боковые ролики, которые сужаются вместе со шпинделем, на котором установлен подшипник, обеспечивая эффективное вращение несколько иначе, чем шарикоподшипник.

Как и все механические части автомобиля, которые вращаются, трутся и катятся, они имеют свойство изнашиваться. А контрольный признак того, что ступичный подшипник пришел в норму, — это постоянный гул или гудение от любого колеса, на которое воздействуют на разных скоростях. Есть три основных причины изворотливого подшипника:

• Неправильная центровка из-за неправильной установки
• Поврежденное или негерметичное уплотнение подшипника
• Столкновение внутрь из-за бокового удара

Классический случай вышедшего из строя ступичного подшипника.Видео через автоматические правила

Чаще всего механический отказ происходит из-за утечки через уплотнение, которая позволяет консистентной смазке выходить из подшипника, а вода и песок проникают внутрь. Все это приводит к разрушению шариков, а также внешнего и внутреннего корпуса подшипника. подшипник, часто издающий грубый скользящий звук при вращении колеса. Заглянув внутрь изношенного подшипника, часто можно увидеть небольшие металлические детали, которые откололись изнутри самого подшипника и протискиваются вокруг гонщиков, вызывая еще большие повреждения.

Поскольку ступичные подшипники обычно изготавливаются из закаленной стали, они могут выдерживать серьезные повреждения при вращении. Но примените тепло (из-за отсутствия смазки) и воду (сломанное уплотнение), и весь ад может вырваться наружу.

Ваша любимая механика YouTube снова вернулась к этому.Видео через Скотти Килмера

Для правильной замены ступичного подшипника его необходимо вынуть из ступичного узла, желательно с помощью гидравлического пресса. Проблемы могут возникнуть при повторной установке нового подшипника, так как центровка должна быть точной, чтобы подшипник не изнашивался быстро и не причинял боли. Колесные подшипники должны прослужить десятки тысяч миль, но многие механики просто забивают подшипник обратно в узел ступицы вместо того, чтобы точно выровнять его и использовать вышеупомянутый пресс.Это неизбежно приведет к тому, что подшипник не будет вращаться перпендикулярно, для которого он был разработан, ускоряя износ и повреждение детали.

Большинство интернет-магазинов запчастей теперь продают весь узел ступицы с запрессованным в нее ступичным подшипником, что избавляет от хлопот и потенциальных возможностей для ошибок в конкретном подшипниковом узле.

Гидравлический пресс — верный способ вставить новый ступичный подшипник.

Если оставить для дальнейшего износа, ступичный подшипник может заедать и блокировать ось, поэтому внимательно подумайте о выборе времени, если сработает классический дрон ступичного подшипника.Однако, учитывая силы, которым трансмиссия должна противодействовать в течение всего срока службы, впечатляет, как долго колесные подшипники могут прослужить, если их правильно установить и ухаживать.

Хотя это может оказаться трудоемкой работой, если кто-то потерпит неудачу, переход к продаже целых ступичных узлов должен сделать неисправный ступичный подшипник ремонтируемым из дома с помощью приличного набора инструментов и небольшого ноу-хау. Так что не расстраивайтесь в следующий раз, когда этот ужасный жужжание начнет закрадываться в кабину, так как исправить это можно будет только гаечным ключом с трещоткой.

Важность технического обслуживания ступичных подшипников

Размещено: 9 июня 2020 г., вторник

Всем известно, что для нормального функционирования автомобилей необходимы хорошие прочные колеса. Однако вы можете не знать, насколько простые компоненты, составляющие часть колес вашего автомобиля, являются неотъемлемой частью правильных рабочих колес.

В вашем автомобиле есть компоненты, которые предназначены для передвижения.Отличный пример — ступичный подшипник. Это способствует эффективному вращению колеса за счет движения. Однако ступичные подшипники необходимо обслуживать, чтобы они гармонично работали с другими деталями колес.

Обслуживание ступичных подшипников вашего автомобиля может значительно повысить безопасность вашего автомобиля. Не стоит забывать о состоянии ваших колес, путешествуя по Фрамингему, Массачусетс.

Вы можете столкнуться с неравномерным износом тормозов или шин, если у вас неисправные ступичные подшипники. Ваш автомобиль может получить и другие серьезные повреждения.Это подвергает вас и ваших пассажиров повышенному риску аварии.

Ваши ступичные подшипники подлежат ремонту, как только вы заметите какие-либо проблемы. Не упускайте из виду предупреждающие знаки о неисправностях ступичных подшипников. Есть несколько симптомов, которые вы можете заметить, если ваши ступичные подшипники начинают выходить из строя.

Самым частым признаком неисправного ступичного подшипника является шум вокруг шины. Слушайте внимательно, чтобы не принять этот звук за шум двигателя.Плохие ступичные подшипники издают скрежет, стон или воющий звук. Этот звук становится громче, чем больше вы ускоряетесь.

Изношенные ступичные подшипники также могут вызывать вибрацию рулевого колеса. Если вы заметили это, вам следует немедленно проверить свой автомобиль в Absolute Car Care. Эта проблема прогрессирует и усугубляется по мере ускорения или поворота.

Плохие ступичные подшипники могут вызвать нечеткое рулевое управление. Такие подшипники могут привести к тому, что ваш автомобиль будет болтаться во время рулевого управления. Это вызвано изношенными подшипниками, которые ослабли в ступице колеса.

Изношенные ступичные подшипники могут привести к чрезмерному износу шин. Если вы заметили неравномерный износ шин, обратитесь к опытным специалистам на осмотр автомобиля. В Absolute Car Care мы диагностируем причину неравномерного износа шин. Если это вызвано износом ступичных подшипников, мы немедленно их заменим.

Вы должны знать, что ваши ступичные подшипники не прослужат долго, если вы заметите какой-либо из этих симптомов. Вы не можете точно сказать, сколько времени и миль осталось. Срок службы ваших ступичных подшипников во многом зависит от условий эксплуатации и качества колес.Такие неисправные подшипники могут повредить другие компоненты вашего автомобиля.

В Absolute Car Care у нас есть компетентные специалисты, которые могут диагностировать и устранить любые проблемы с подшипниками ступицы колеса. Если вы подозреваете какие-либо проблемы с подшипниками ступиц вашего автомобиля во время поездки по Фрамингему, штат Массачусетс, позвоните заранее и назначьте встречу или воспользуйтесь простой контактной формой на нашем сайте. Мы оперативно оценим и отремонтируем ваш автомобиль в кратчайшие сроки!

Связанные

Обслуживание или замена ступичного подшипника

Скорее всего, вы не слишком много думаете о ступичных подшипниках вашего автомобиля.Но ступичные подшипники выполняют важную функцию в подвеске и колесной системе вашего автомобиля, и без них ваш автомобиль очень быстро перестанет катиться.

Осведомленность и поиск признаков износа или неисправности ступичных подшипников — полезная способность, позволяющая избежать продолжения движения с неисправным ступичным подшипником и предотвратить дополнительное повреждение других компонентов подвески. Зная, когда подшипники колес вашего автомобиля должны пройти осмотр или техническое обслуживание, а также распознавание признаков того, что подшипники колес могут нуждаться в замене, вы сэкономите значительные хлопоты и средства.Для этого необходимо понимать, как работают ступичные подшипники, и какие признаки изношены или выходят из строя.

Основные сведения о подшипниках ступицы колеса

По своей сути подшипник ступицы колеса выдерживает вес вашего автомобиля в том месте, где колесо соприкасается со ступицей колеса и позволяет колесу свободно вращаться. Без колесного подшипника вращение колеса привело бы к невероятному трению в точке соединения с осью, что очень быстро привело бы к износу оси и ступицы.

В простейшей форме ступичный подшипник состоит из набора стальных роликов сферической или цилиндрической формы, заключенных в металлический каркас. Рама называется гоночной, и она состоит из двух круговых дорожек, в которых подшипники плотно удерживаются, но могут вращаться вместе с движением колеса. Внутренняя часть ступичных подшипников сильно смазана для обеспечения движения подшипников без трения.

Как и в большинстве автомобильных систем, основная форма ступичного подшипника немного усложняется и состоит из различных типов, в зависимости от года выпуска, марки или модели автомобиля.

Сравнение герметичных и открытых подшипников
Существует две широких категории ступичных подшипников — ступичные подшипники с уплотнениями или необслуживаемые (не требующие обслуживания) и открытые (или экранированные) подшипники. Большинство европейских производителей автомобилей используют герметичные подшипники, как и большинство автомобилей с передним приводом. Напротив, в большинстве автомобилей с задним приводом используются открытые подшипники.

Герметичные подшипники — это более закрытая система. Преимущество герметичных подшипников состоит в том, что загрязняющие вещества не попадают внутрь ступичного подшипника.Кроме того, герметичные подшипники не нуждаются в периодическом обслуживании смазкой. Короче говоря, герметичные подшипники практически не требуют обслуживания.

Открытые или экранированные подшипники, однако, требуют регулярного обслуживания, как для очистки от загрязнений от частиц и другого мусора, так и для пополнения смазочной смазки, которая естественным образом со временем теряется из-за трения в системе. Преимущества открытых или экранированных подшипников заключаются в том, что они дешевле, а также с ними легче работать, если проблема действительно возникает.Кроме того, при правильном обслуживании посредством регулярного ремонта ступичных подшипников открытые ступичные подшипники редко выходят из строя или нуждаются в замене.

Подшипники передних и задних колес различны для многих автомобилей, а это означает, что подшипники в вашем автомобиле не взаимозаменяемы спереди и сзади.

Причины и признаки неисправности подшипников ступицы колеса
Герметичные подшипники следует приносить для проверки каждые 30 000 миль или чаще, если вы слышите какие-либо необычные шумы. Типичный шум колесного подшипника — это гудение вращения во время движения, которое обычно зависит от скорости или при повороте.Герметичные подшипники обычно могут служить до 100 000 миль или более. Но есть ряд событий, которые могут сократить срок службы ваших подшипников.

Причины преждевременного выхода из строя подшипников ступицы колеса
Одной из основных причин преждевременного выхода из строя подшипников является любой вид аварии колеса или сильный удар, например, наезд на большую выбоину или бордюр на небольшой скорости. В этих случаях большая часть силы, прилагаемой к колесу, направляется непосредственно на подшипник ступицы колеса и конструкцию ступицы колеса, и легко нарушить структуру подшипника ступицы и ступицы.

Например, ролики подшипника могут попасть в дорожку качения, вызывая углубление или впадину. Теперь колесные подшипники будут вращаться неравномерно, вызывая напряжение и трение, а также изнашивая конструкцию и попадая в систему. В зависимости от степени деформации, вызванной ударом, процесс выхода из строя ступичного подшипника может быть постепенным или очень быстрым. Обычно, но не всегда, это проявляется в виде шума во время вождения, как описано выше.

Другая причина неисправностей ступичных подшипников — это движение на некруглых или неправильно установленных шинах. Езда на плохо сбалансированных шинах может привести к повреждению не только ступичных подшипников, но и многих других компонентов системы подвески.

Подшипники колес заполнены смазкой, которая имеет решающее значение для правильной работы подшипников. Эта смазка не смешивается с водой. Если вы едете по очень высокой воде во время наводнения или подобной ситуации, вы рискуете, что ваш подшипник войдет в контакт с водой, которая превратит смазку в ступичный подшипник в эмульсию.

И, конечно же, ступичные подшипники со временем изнашиваются из-за простого износа. Хотя любая из вышеперечисленных проблем ускорит выход из строя ваших подшипников, проезд на протяжении десятков тысяч миль в конечном итоге приведет к износу колесных подшипников и потребует либо обслуживания, либо замены, в зависимости от типа ступичного подшипника.

Признаки отказа ступичного подшипника
Как упоминалось выше, главный ключ к обнаружению износа или отказа ступичного подшипника — это прослушивание шума.Неисправные ступичные подшипники начнут шуметь. Сначала неисправный подшипник может издавать еле слышный скрежет или скрежет, и это может происходить только в пределах определенных пороговых значений скорости. По мере усугубления проблемы шум подшипников становится более заметным и может быть описан как гудящий или ревущий звук.

Еще одним признаком неисправных ступичных подшипников может быть автомобиль, плохо управляемый. Если ваша машина не чувствует себя идеально отзывчивой, это может быть признаком того, что ваши подшипники вышли из строя.

Обслуживание подшипников ступицы колеса
В зависимости от типа подшипников ступицы колеса и состояния, в котором они находятся, существует множество вариантов обслуживания для обеспечения надлежащей работы автомобиля. Это может быть как обслуживание переупаковки ступичного подшипника, так и замена ступичного подшипника.

Если ваши ступичные подшипники открыты или экранированы, вы можете воспользоваться переупаковкой ступичных подшипников, при которой подшипники снимаются, отдельные детали вымываются от мусора, а подшипники заменяются свежей консистентной смазкой.Если ваши подшипники герметичны, они не требуют обслуживания. Но если герметичный ступичный подшипник вышел из строя, его необходимо заменить.

Если в вашем автомобиле есть открытые или экранированные ступичные подшипники, частое техническое обслуживание является обязательным, если вы хотите избежать проблем, которые могут вызвать необходимость в новых подшипниках. Мы предлагаем заменять упаковку ступичных подшипников открытого типа каждые 30 000 миль. Для герметичных подшипников необходимость в регулярном техническом обслуживании сводится в основном к периодической проверке на предмет необычного износа или плохой работы подшипника; но все же рекомендуется проверять герметичные ступичные подшипники не реже, чем каждые 30 000 миль, чтобы убедиться, что вы не столкнетесь с какими-либо проблемами.

Если пришло время для обслуживания ступичных подшипников или осмотра ступичных подшипников, позвоните нам или нажмите здесь, чтобы записаться на прием.

Вам также может быть интересно прочитать…
ШРУСы и полуоси
Ремонт и обслуживание подвески
Подвеска и рулевое управление
Регулировка углов установки колес
Почему моя машина трясется?
Продление срока службы шин

Снятие ступичных подшипников | Как работает автомобиль

Расположение подшипника

Подшипники расположены в ступице колеса на колесах с дисковым тормозом и внутри тормозного барабана, который является частью ступицы, на колесах с барабанным тормозом.

Неприводной колесные подшипники — переднее колесо подшипники заднеприводных автомобилей и подшипники задних колес переднеприводных автомобилей — аналогичны по конструкции, отличаясь только деталями.

Они могут быть либо конические роликовые подшипники или же шарикоподшипники . Оба типа требуют регулярной регулировки (см. Регулировка ступичных подшипников ) и смазку консистентной смазкой.

Регулярные интервалы смазки обычно указаны в графике обслуживания автомобиля. Обычно они очень длинные, обычно три года, 36 000 миль или 60 000 км.Но вам может потребоваться переупаковать подшипники раньше, если обычная проверка показывает, что смазка загрязнена.

Однако со временем подшипники могут изнашиваться. Изношенный подшипник проявляется по-разному. Возможен чрезмерный люфт, который регулировкой не устранить. Подшипник может быть шумным, особенно на поворотах.

Подшипник роликовый с проставкой

Роликовые подшипники обычно устанавливаются на ведомые колеса, при этом гайка ступицы затягивается с большим крутящим моментом.Промежуточная трубка разделяет подшипники.

Сначала шум может быть низким гудением; затем, по мере того, как подшипник изнашивается, раздается царапающий звук; наконец, как раз перед этим схватывает , высокий вой.

Другими признаками плохого износа являются рулевое управление блуждающий или тянет в сторону, вздрагивает или корчится при торможении.

Как можно скорее замените изношенный или поврежденный подшипник.

Подшипники разбираются для смазки, поэтому процедуры смазки и замены аналогичны.

Перед выполнением любой работы убедитесь, что у вас новая смазка. уплотнения для подшипников.

Ослабьте колесные гайки двух колес, с которыми вы имеете дело, поднимите автомобиль и поставьте его на опору. ось стоит. Поставьте колодки под два других колеса.

Отпустите ручник если работает на поднятых колесах. Снимите эти колеса.

Разборка ступицы

Поддерживайте тормозной суппорт, если он подсоединен к шлангу. Снимите упорную шайбу и внешний подшипник.

Снимите пылезащитный колпачок и ослабить центр гайку тем же способом, что и для регулировки (см. Регулировка ступичных подшипников ).

Если диск тормозить установлен, переместите каверномер очистить диск (см. Замена колодок дисковых тормозов ), чтобы диск и ступицу можно было вытащить наружу.

Подвязать суппорт, чтобы не натягивать тормозной шланг , если он не был отключен.

Вкл. барабанные тормоза , если барабан отделен от ступицы, снимите барабан (см. Замена колодок барабанного тормоза ).Если тормозной барабан не отделен от ступицы, его можно снять после снятия подшипника.

Полностью отверните гайку ступицы. Сними большой упорная шайба под ним обнажить внешний подшипник. Если это конусообразный роликовый подшипник , он, вероятно, выпадет (но если этого не произойдет, оставьте его на месте).

Вы должны быть в состоянии снять ступицу или узел ступица-барабан вручную. Если нет, нанесите по нему несколько ударов молотком с мягким наконечником.

Снятие внутренних подшипников

Выдавите пресс-масленку.

Поверните внешнюю сторону ступицы вниз и с помощью отвертки подденьте уплотнение консистентной смазки, отметив, с какой стороны оно установлено.

Будьте осторожны, чтобы не поцарапать посадочное место, в котором подходит . Выбросьте старую печать.

Если внутренний подшипник отделился от ступицы, поднимите его и ОТКРОЙТЕ в сторону. Если он остался на веретено , освободите его несколькими легкими ударами молотка с мягким наконечником.

Во многих хабах есть распорка кольцо между двумя подшипниками. Поместите это с другими отдельными частями.

В шариковых подшипниках внутреннее и внешнее кольца обоих подшипников остаются вместе, когда ступица снимается.

Выдавите сальник с внутренней стороны ступицы, как описано выше.

Отделите внутреннее кольцо каждого подшипника, выбив его наружу от середины ступицы.

Вытащите внутренние расы

Используйте пробойник с плоской поверхностью, пропущенный через один подшипник, чтобы упереться во внутреннюю поверхность другого. Слегка ударьте по пуансону тяжелым молотком, перемещая его вокруг внешней оболочки, пока он не освободится.

Некоторые шарики могут выпасть, но большинство из них останется в смазке. Извлеките прокладку между подшипниками.

4 способа, которыми неисправный подшипник ступицы колеса может повлиять на ваш автомобиль

Подшипники ступицы колеса играют неотъемлемую роль в сборке ведущего моста вашего автомобиля, но они также являются одним из самых недооцененных компонентов вашего автомобиля. Фактически, вы можете обращать внимание на свои ступичные подшипники только тогда, когда что-то идет не так. Но вождение с неисправным ступичным подшипником может в конечном итоге привести к серьезным повреждениям вашего автомобиля.В некоторых крайних случаях вы можете даже получить заклинившее колесо.

Вы должны знать, как неисправный ступичный подшипник влияет на ваш автомобиль, чтобы вы могли диагностировать другие проблемы, связанные с колесами. Ниже описаны четыре типичных проблемы, с которыми вы можете столкнуться, если подшипники колес вашего автомобиля решат укусить пыль.

1. Вибрация рулевого колеса
Представьте, что ваше рулевое колесо внезапно трясется. Рулевое колесо, которое трясется при движении на нормальной скорости, часто считается проблемой с шинами.В конце концов, такие проблемы, как неравномерный износ, сухая гниль или неправильно сбалансированная шина, могут привести к повышенной вибрации рулевого колеса. Другие проблемы с шинами, вызывающие чрезмерную вибрацию, часто проявляются на высоких скоростях.

С другой стороны, вышедший из строя подшипник ступицы колеса может вызвать проблемы с вибрацией на гораздо более низких скоростях, которые только усугубляются по мере того, как ваш автомобиль набирает скорость. Неисправные колесные подшипники также часто вызывают раскачивание поврежденного колеса вперед и назад во время движения.

Подшипники колес, которые все еще находятся в хорошем состоянии, не будут вызывать чрезмерный люфт на вашем колесе.

2. Повышенный износ шин
Плохие ступичные подшипники также могут повлиять на износ шин вашего автомобиля. Колебание из стороны в сторону, обычно вызываемое неисправными колесными подшипниками, может изменить характер износа вашей шины, в результате чего эта шина теряет свой протектор быстрее, чем другие.

Но неисправные ступичные подшипники — не единственная автомобильная проблема, которая может вызвать преждевременный износ шин. Перегоревшие амортизаторы и стойки, поврежденные ШРУСы и неправильно накачанные шины могут привести к неравномерному износу протектора.Поэтому вам следует попросить вашего механика исключить эти проблемы, прежде чем приступать к работе с колесными подшипниками.

3. Повышенный нагрев колес
Трение — это образ жизни ваших колес. В дополнение к трению, вызванному сопротивлением качению ваших шин, трение также создается каждый раз, когда вы нажимаете на тормоз. Излишне говорить, что ваши колеса всегда будут немного теплыми после долгой поездки.

Изношенный ступичный подшипник может препятствовать свободному вращению колеса, добавляя ненужное трение, которое быстро превращается в тепло.Ваши шины не загорятся — по крайней мере, в большинстве случаев — но слишком большое трение может сделать ваше колесо исключительно горячим на ощупь.

Повышенный нагрев колес может вызвать долгосрочные проблемы для ваших колес и тормозной системы. Например, если вы наткнетесь на лужу, внезапный тепловой удар может вызвать трещины от напряжения на легкосплавных дисках и тормозных дисках.

4. Повреждение оси
Если вы достаточно долго ездите на вышедшем из строя ступичном подшипнике, мосты вашего автомобиля в конечном итоге могут расплачиваться за это.Поврежденный ступичный подшипник также вызывает нагрузку на другие части подвески и трансмиссии вашего автомобиля. Конечным результатом является повреждение, выходящее за рамки самого ступичного подшипника.

Например, металлическая стружка вышедшего из строя ступичного подшипника может загрязнить ступицу колеса и вызвать дальнейший износ. Пыльники вашего ШРУСа и различные уплотнения также могут испортиться под воздействием чрезмерного нагрева колеса. Поврежденные колесные подшипники также могут изнашивать канавки на полуоси, что в конечном итоге приводит к катастрофическому отказу.

Заменяйте ступичные подшипники при первых признаках чрезмерного износа. В противном случае колесо может полностью заклинить и вы потеряете контроль над автомобилем. К счастью, вы можете положиться на наших экспертов из Dualtone Muffler Brake & Alignment, которые решат эти и другие проблемы, чтобы вы могли безопасно вернуться в дорогу. Свяжитесь с нами сегодня, если у вас возникли проблемы с автомобилем.

.
