Устройство насоса стиральной машины

Именно сливная система стиральной машины отвечает за своевременное опустошение бака. В определенный момент запускается насос и откачивает отработанную жидкость в канализацию. Если с помпой или дренажом в целом возникают неполадки, то работа стиралки «встанет» – барабан будет полным и заблокированным. Избежать или исправить застой легче, если знать устройство сливного насоса стиральной машины. Рассмотрим конструкцию помпы, основные комплектующие, принцип ее работы, виды и нюансы эксплуатации.

Детали сливного насоса

Зная, как устроена помпа, можно существенно продлить срок ее службы и облегчить ремонт. Последний, обычно, предполагает замену насоса, что обязательно потребует подбора аналога. Чтобы не ошибиться с новым прибором, необходимо учесть несколько важных нюансов: мощность, тип крепления и схему клемм.

Современные автоматы и полуавтоматы оснащаются сливными насосами со следующими эксплуатационными параметрами:

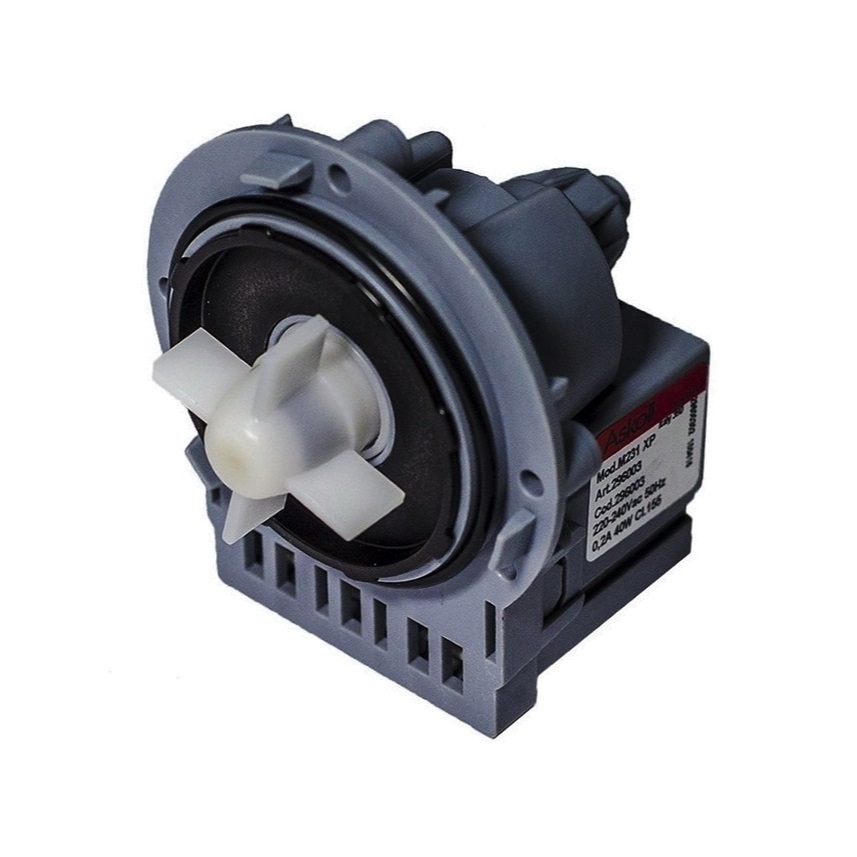

• номинальная мощность – от 25 до 40 Вт;
• тип фиксации на улитке – винтом или защелками;
• контактная схема – спаренные клеммы или раздельные;
• вид насоса – простой или циркуляционный.

Разнятся насосы и по предусмотренной в них системе фильтрации. Часто используются спиралевидные фильтры, которые при засоре «удерживают» воду в помпе. В итоге, грязная жидкость застаивается и начинает неприятно пахнуть. Придется проверять насадку, выкручивать ее и прочищать от скопившегося мусора и накипи.

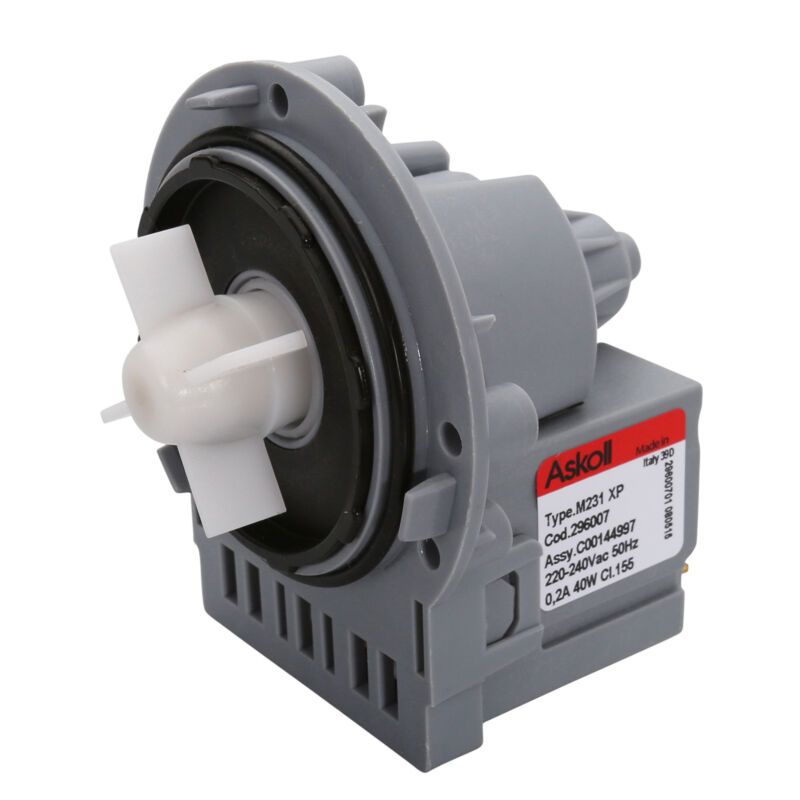

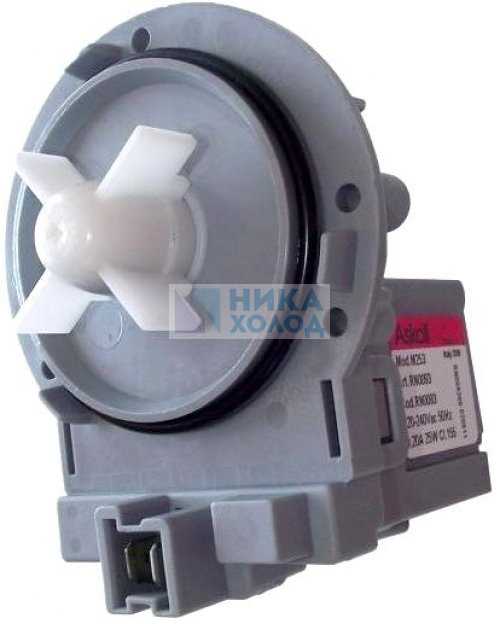

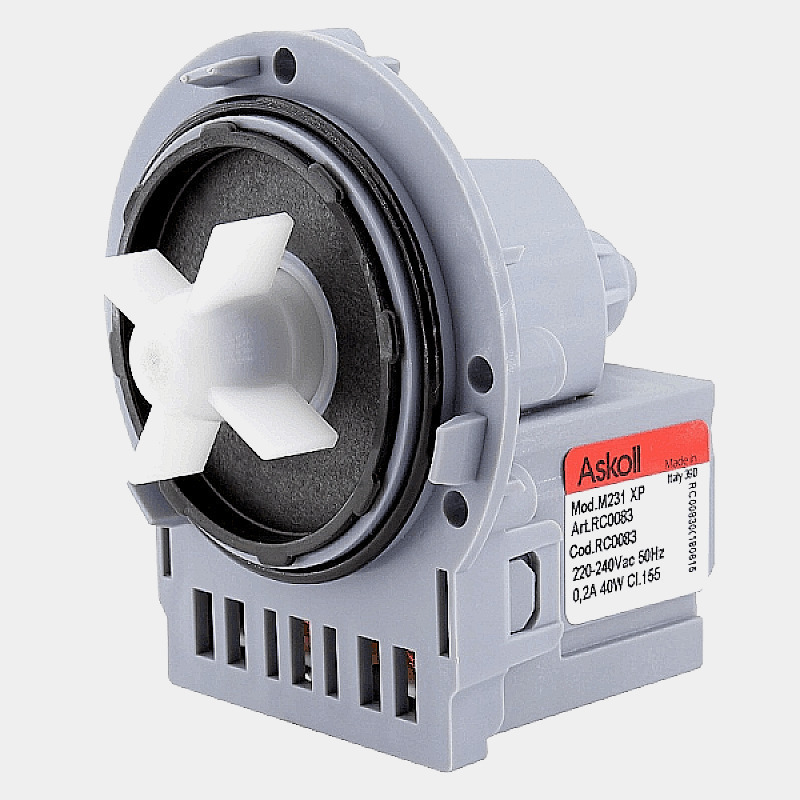

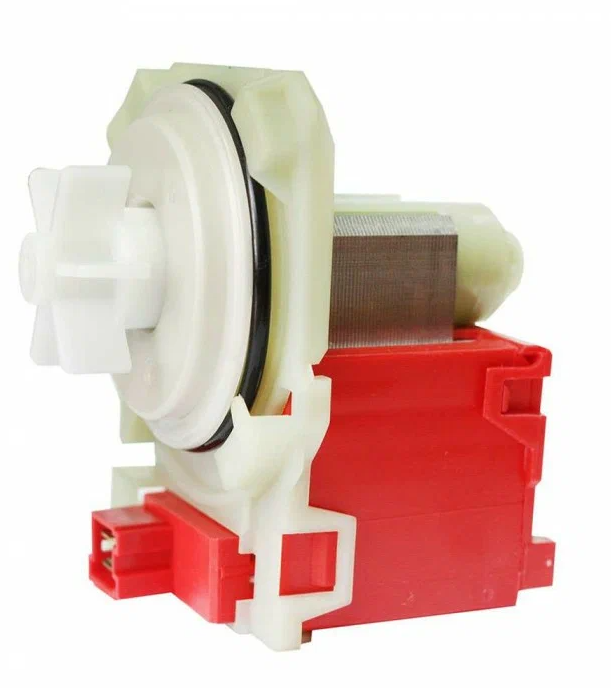

Сливная помпа состоит из корпуса, ротора, крыльчатки, магнитного сердечника и изоляционных обмоток.

Что касается конструкции насоса, то он состоит из следующих элементов:

• пластмассовый кожух;
• ротор;
• крыльчатка;
• магнитный сердечник;
• обмотка.

Работает механизм наподобие асинхронного двигателя, представляя собой взаимодействие подвижных и неподвижных элементов. Запускается система после соответствующей команды от управляющей платы: модуль подает сигнал, и ротор – постоянный цилиндрообразный магнит, начинает вращаться. После раскручивается крыльчатка, расположенная на валу под углом в 180 градусов. Двигаются лопасти медленно, давая воде нужное направление. Магнитный сердечник и две соединенные между собой изоляционные обмотки остаются статичными, поддерживая функционирование системы.

Так запускается в стиральной машине простая помпа. За счет элементарной конструкции она ломается редко и по легко устранимым причинам. Чаще отваливается импеллер крыльчатки, из-за чего насос начинает работать «вхолостую». Иногда в сбое виноват засор, крайне редко – ослабевает магнит-сердечник.

Циркулярный насос отличается тем, что пропускает жидкость только в одном направлении – на «выход». Герметичность устройства достигается за счет усовершенствованной конструкции. Так, на стиралках Samsung помпа укомплектована уплотнительной манжетой, перекрывающей штуцер и не дающей воде попасть в подшипниковый узел.

Современные насосы оснащаются и роторным валом, проходящим через центровую резиновую втулку с обжимом – пружинным кольцом. Предварительно конструкцию обильно смазывают влагостойкой смазкой.

За счет толстого слоя герметика все зазоры «закрываются», что обеспечивает плавное вращение механизма, продлевая срок службы помпы.

Как найти помпу и как она работает?

Помпа задействуется при каждой стирке, иначе машинка осталась бы стоять с полным баком воды. Но «включается» насос не сразу, а на финальных этапах цикла. Чтобы понять принцип работы дренажного устройства, придется проследить весь «постирочный» процесс.

Начинается работа стиралки с включения питания, выбора подходящего режима, выставления остальных настроек и нажатия кнопки «Старт/Пуск». Плата управления получает сигнал и запускает систему:

• электромагнитный клапан открывается;
• вода из водопровода под давлением поступает в автомат;
• прессостат отмеряет заданное количество воды, контролируя налив;
• вода «проходит» по патрубкам и попадает в порошкоприемник, где смешивается с моющим средством;
• уже мыльная вода по основному патрубку выливается в бак;
• загруженное в барабан белье погружается в мыльный раствор;
• машинка начинает стирать.

Насос «включается» в процесс на финальных этапах стирки – на полоскании, отжиме и сливе. С его помощью отработанная вода откачивается из бака, полностью или порционно. Бездействует помпа только при замачивании. Активирует дренажную систему управляющая плата – модуль дает команду на слив воды из бака. Откачка жидкости в канализацию происходит так:

• включается насос, раскручивается крыльчатка;
• вода через шланг, соединяющий бак с насосом, уходит из резервуара;
• жидкость «идет» по шлангу через мусорный фильтр, где задерживаются крупный мусор, часть ворса и волос;
• вода попадает в помпу и проходит ее насквозь;
• по сливному шлангу жидкость выводится в центральную канализацию;
• прессостат отслеживает опустошение бака;
• как только бак становится пустым, плата дает помпе сигнал на выключение.

Для беспрепятственного слива, вода находится в нижней части корпуса. Важно, чтобы дренажный шланг фиксировался по инструкции – выше уровня стирального бака, иначе машинка будет опорожняться самотеком или забирать из канализации нечистоты.

По инструкции сливной шланг необходимо поднимать на 60-80 см от пола, иначе вода будет уходить из бака самотеком.

Электрический насос, как и вся сливная система, находится внизу, под стиральным баком. Фиксируется помпа на пластмассовой улитке 2-4 винтами. Добраться до устройства несложно: достаточно опустить стиралку на бок, отсоединить поддон и заглянуть под днище.

Какими бывают указанные детали?

Сливные помпы, в основном, разнятся по мощности и типу. Последних бывает два: циркуляционные и простые. Рассмотрим каждый вид подробнее.

• Стандартные помпы устанавливаются на большинстве автоматов из бюджетного сегмента. Их задача – просто откачать грязную воду из барабана.
• Циркуляционными помпами оснащаются стиральные машинки премиум-сегмента. Подобные устройства идут в паре с простыми насосами, отличаясь подачей воды прямо в зону стирки с последующей ее циркуляцией по системе. Это улучшает качество отстирывания и продлевает срок службы техники.

Разборные помпы встречаются редко, чаще их корпуса цельные, что исключает их ремонт. При поломке насос не чинится, а меняется на новый. К слову, стоимость устройства невелика, если речь идет о «простом» типе. Перед заменой помпы необходимо убедиться в ее неисправности. Часто как таковой поломки нет, а в сбое виноват банальный и легко устранимый засор. В таком случае рекомендуется предварительно провести диагностику дренажа: обесточить машинку, прочистить мусорный фильтр, добраться до насоса, осмотреть крыльчатку, а после – прозвонить контакты мультиметром. Если зафиксировано отклонение от нормы, демонтируем старый и устанавливаем новый прибор.

Профилактика помпы

Без насоса автомат не будет стирать. Он считается ключевым узлом и редко нуждается в ремонте – производители нередко обещают безаварийный срок в 8-10 лет. Но «максималка» достигается не всегда, так как на работоспособность прибора влияет не только качество комплектующих, но и условия эксплуатации стиралки. Если техника используется неаккуратно и не обслуживается определенным образом, то проблемы с дренажем возникают уже на 2-3 год.

Главная причина сбоев – засоры. Известковый и мыльный налет, волосы и нитки, посторонние предметы и мусор попадают в дренаж, забивая патрубки, фильтр и саму помпу. Чтобы не допустить такой проблемы, необходимо соблюдать несколько простых правил:

• организовать систему фильтрации водопроводной воды;
• загружаемое в барабан белье встряхивать и проверять на забытые предметы;
• сильно загрязненные вещи предварительно застирывать на руках;
• оценить жесткость воды и при высоких показателях – использовать смягчители;
• выбирать качественные моющие средства;
• периодически выкручивать мусорный фильтр и очищать его от скопившейся грязи;
• чистить стиральную машину каждые полгода;
• всегда контролировать опустошение барабана (прислушиваться, следить за наличием воды в баке).

За сливной системой, и за помпой, в частности, необходимо постоянно следить. Иначе есть риск пропустить «тревожные звоночки» и довести проблему до «летального исхода». Если на старте поломка устраняется дешевой заменой, то на финише потребуется покупать новую стиралку.

Помпу нельзя отремонтировать – только заменить.

Заподозрить проблемы с дренажем можно по явным «симптомам»: медленный слив, мокрое белье в баке, соответствующая ошибка на дисплее или нехарактерный гул помпы при переходе на отжим. В таком случае, лучше не откладывать проверку на потом, а сразу провести диагностику системы. В идеале – обратиться в сервисный центр за профессиональной помощью.



• Поделитесь своим мнением — оставьте комментарий

Как перистальтический насос используется в стиральной машине?

Перейти к содержимому

Предыдущий Следующий

Перистальтический насос широко используется в прачечной. Обладая характеристиками самовсасывающего насоса, перистальтический насос может легко перекачивать различные жидкости. Итак, как это работает? Давайте обсудим это.

1. Из каких компонентов состоят промышленные стиральные машины?

Состав промышленной стиральной машины, как показано на рисунке ниже:

Структурный чертеж промышленной стиральной машины

A: контейнер для моющих средств

B: перистальтический насос

C: трубка

D: делитель

E: датчик уровня жидкости

2. Как работает промышленная стиральная машина?

Во время работы стиральная машина автоматически определяет вес белья с помощью технологии нечеткого взвешивания, оценивает его в сочетании с выбранной пользователем программой стирки, определяет текущую температуру окружающей среды с помощью встроенного датчика температуры, регулирует количество моющего средства, интеллектуально управляет перистальтическим насосом и выдавливает моющее средство в многоканальный распределитель, чтобы реализовать интеллектуальную подачу моющего средства и действительно достичь полностью автоматического интеллекта.

В то же время оставшееся количество моющего средства в контейнере постоянно контролируется с помощью датчика уровня жидкости E. когда уровень жидкости самый низкий, стиральная машина напомнит пользователю о добавлении моющего средства, чтобы действительно освободить пользователя от обременительной работы.

3. Какой перистальтический насос Lead Fluid подходит для автоматических стиральных машин и какие у него преимущества?

Существуют виды перистальтических насосов Lead Fluid, которые можно использовать в полностью автоматических стиральных машинах. Здесь мы рекомендуем одну из наиболее часто используемых моделей: микроперистальтический насос серии Lead Fluid MC10. Он имеет следующие преимущества и особенно подходит для полностью автоматических стиральных машин.

• Высокая износостойкость: микроперистальтические насосы серии Lead Fluid MC10 изготовлены из высокофункционального пластика, обладающего высокой жесткостью и отличной износостойкостью;

• Долгий срок службы: моторный шпиндель микроперистальтического насоса Lead Fluid серии MC10 приводит в движение три ролика, которые вращаются через фрикционную планетарную конструкцию, с минимальным износом трубы насоса, длительным сроком службы шланга и стабильной трансмиссией; Он обладает сильными уплотняющими свойствами, высокой стабильностью работы, его нелегко повредить, и он может работать непрерывно в течение длительного времени;

Перистальтический насос MC10

• Мощный самовсасывающий: микроперистальтический насос серии Lead Fluid MC10 может легко перекачивать моющие средства, смягчители и другие жидкости с высокой вязкостью и адгезией;

• Высокая точность: микроперистальтический насос серии Lead Fluid MC10 обладает высокой точностью, что позволяет количественно транспортировать моющее средство и другие жидкости, эффективно экономить использование моющего средства и эффективно уменьшать повреждение одежды, вызванное добавлением большего количества моющего средства;

• Бесшумный и бесшумный: микроперистальтические насосы серии Lead Fluid MC10 имеют бесшумную конструкцию, а рабочий шум намного ниже, чем у мотор-редуктора. В прачечной тихо и спокойно.

Если вас интересуют перистальтические насосы, свяжитесь с нами:

Электронная почта: [email protected]

Тел/скайп: 86+15612256761,86+15612256251,86+13313247660

Ссылка для загрузки страницы Наверх

Zoeller 105-0001 Комплект насосов для стирки (включая M53) Обзор: лучший сливной насос для посудомоечных машин, прачечных и мусоропроводов?

В то время как мы обычно проверяем водоотливные насосы для домовладельцев, время от времени нам звонят для различных консультаций, включая те, которые касаются насосов для стирки, слива или посудомоечных машин. Например, если вы переместите свое белье в подвал, вам понадобится насос для подъема воды на выходе из стиральной машины на первый этаж (откуда ее можно будет выбросить из вашего дома). Точно так же, если вы добавите ванну для стирки в свой подвал, вам понадобится способ удаления воды через насос и сливное соединение. Тот же случай может применяться с посудомоечными машинами, мусоропроводами, раковинами для баров, конденсатом из кондиционеров, удалением воды из осушителей или вообще в любой ситуации, когда вам нужно удалить воду, не используя гравитационный поток (вода, текущая вниз по трубам).

. Итак, каковы ваши варианты?

Вам нужен дренажный насос, но не любой насос. Заманчиво купить насос для подвала со скидкой в ​​магазине, но если вы это сделаете, вам лучше быть готовым покупать его снова, и снова, и снова (попутно убирая свой подвал), потому что мы можем сказать с очень непосредственным опытом ( от рекомендации насосов, заменяющих дешевые), что дешевые не служат больше года или двух, самое большее. С другой стороны, качественный насос для стирки может прослужить вам 10 лет (или больше!) прежде, чем вам даже придется думать о его замене. Сегодня мы рассмотрим один из этих качественных насосов для стирки: это 9-й.0059 Zoeller 105-0001 Насос для стирки белья с дренажным насосом M53

, и это наш дренажный насос для большинства домашних установок на одну семью. Если вам интересно, стоит ли это примерно 200 долларов, мы скажем вам прямо сейчас: это абсолютно так, и вы можете купить его здесь .

Насосный агрегат для стирки Zoeller 105 состоит из дренажного насоса, водосборного резервуара и обратного клапана. Насос Zoeller M53 оснащен двигателем мощностью 1/3 л.с. с гарантией 1 год с даты покупки (или 18 месяцев с даты изготовления). Это 12,5 дюймов в высоту, 14,5 дюймов в ширину и 14,5 дюймов в глубину. Он включает в себя автоматический вертикальный поплавковый выключатель. Он имеет 9шнур питания длиной в метр и работает от 115 вольт. Он не поставляется с резервным аккумулятором, на наших весах он весит 19,1 фунта. Рабочая температура составляет 40-130 градусов по Фаренгейту, корпус выполнен из бронзы и чугуна. Размер нагнетания составляет 1-1/2″ NPT. Насос способен пропускать сферические твердые частицы размером 1/2″, а также ворс от белья. Он может перемещать до 2580 галлонов воды в час и имеет максимальный напор 19,25 футов.

Мы нашли установку проще простого, даже если вы не сантехник; пока вы терпеливы и имеете некоторый опыт работы с сантехникой, у вас все будет хорошо. Инструкции прямо в руководстве; по сути, вы подключаете свой вход к водосборнику, водосборник к насосу, а насос к выпускному отверстию, включаете все и вперед. Он тихий, надежный и не мешает вам, когда он вам не нужен. Обычно он работает в течение нескольких секунд, когда это необходимо, прежде чем отключиться.

Водосборник не самый большой и не самого высокого качества (лично мы хотели бы, чтобы пластик был немного прочнее), но он работает просто отлично, а насос более чем компенсирует раковину в эстетическом отделе. . Мы можем подтвердить, что ванна достаточно мала, чтобы поместиться практически в любом месте, где вы разумно ожидаете установить пакет; примерно через час установки вы будете в пути, и вам больше не придется решать проблемы с дренажем.

Мы также были рады видеть, насколько хорошо Zoeller 105 справляется с разгрузкой нескольких устройств одновременно; мы подключили его к посудомоечным и стиральным машинам одновременно; у нас подключены осушители и умягчители воды; мы бросили на него сразу несколько раковин, и он удерживается в самых разных ситуациях.

В отличие от обычных дренажных насосов, которые, как правило, служат всего пару лет, прежде чем испустить дух, мы слышали от нескольких семей, в которых 105 установок работают уже более десяти лет без каких-либо сбоев. На самом деле, мы знаем, по крайней мере, об одном домохозяйстве с 20-летней историей эквивалентной модели; они проверяют его каждые несколько лет, но никак не обслуживают, и он продолжает работать. Это та надежность, на которую вы смотрите здесь, и если вы помните о сэкономленном времени, стрессе и деньгах, действительно не имеет смысла выбирать что-то дешевле. Мы также рады найти еще один продукт, произведенный на месте в США, вместо того, чтобы путешествовать по грузовым кораблям после того, как его сделали другие люди, зарабатывающие пенни в день за тысячи миль.

В зависимости от конфигурации вашего подвала и удобства водопровода вы можете подключить 105 к существующей вентиляции в вашем подвале; есть ряд домов с 1-1/2-дюймовыми вентиляционными отверстиями, которые могут быть не заняты по той или иной причине (или вы всегда можете добавить соединители).

Имейте в виду, что насос быстро опорожняется; если у вас есть старая дренажная система 1-1/2″, вы можете обнаружить, что она перегружена из-за объема, создаваемого насосом.
