Прессостат – что это такое | Компания «Эйркул»

Современные модели кондиционеров помогают создать оптимальный микроклимат в помещении в любой сезон. Для этого необходимо всего лишь задать на контрольном приборе необходимые параметры. Для помещений с большой площадью, где проводятся конференции или семинары, разработан специальный прессостат в компрессоре. Данный прибор чаще всего устанавливается на крыше, предпочтительно плоской. Такая модель может нагревать и охлаждать воздух сразу в нескольких помещениях, прогоняя его по воздуховоду.

Устанавливая это оборудование в квартире или офисе, важно расположить его таким образом, чтобы поток нагретого или охлаждённого воздуха никого не беспокоил. Для этого созданы специальные экраны. Почти каждый современный кондиционер оснащен ими.

Данная система выгодно отличается тем, что не допускает движения воздушных потоков в направлении человека. При этом она не мешает управлять оборудованием при помощи пульта.

Для того чтобы поддерживать в помещении оптимальную температуру, сегодня применяются комбинированные системы кондиционирования.

Они устанавливаются на рабочих местах, в промышленных зданиях и в жилых помещениях, имеющих большую площадь.

Системы состоят из двух основных частей — один блок находится вне помещения, а другой внутри. Этот кондиционер удобен тем, что внутреннюю его часть можно расположить в любом понравившемся месте. Функции зависят от модели устройства, но чаще всего используются датчики:

• защиты по низкому и высокому давлению;
• регулирования степени конденсации;
• организации цикла с вакуумированием;
• реле уровня.

Области применения прессостата

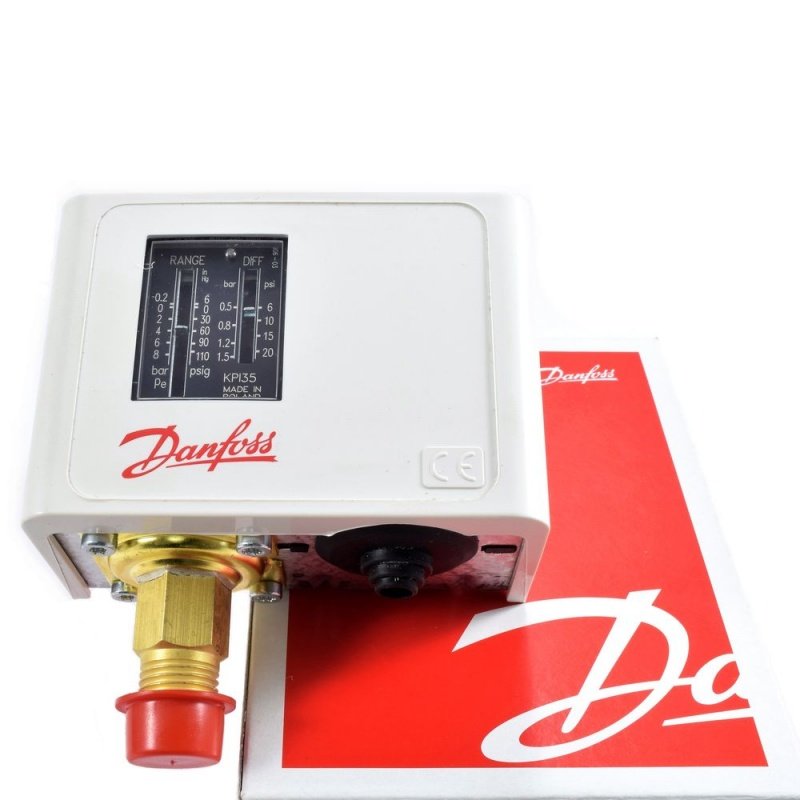

Это неотъемлемый компонент любой холодильной установки. Электронное табло, выводящее точное значение давления, значительно упрощает обслуживание оборудования. Прессостат имеет таймер и может настраиваться кнопками на панели.

Устройство в отопительной системе срабатывает при недостатке давления или при блокировке насоса.

В машине прессостат автоматически отключает и включает компрессор при снижении давления в ресивере.

В стиральной машине он необходим в качестве реле уровня. Основная задача прессостата — обеспечивать необходимый уровень воды в баке для качественной стирки белья.

Еще информация по теме:

Выгодные цены на прессостаты и другое оборудование на нашем сайте.

Назад к списку новостей

что это такое? Датчик прибора вышел из строя

Прессостат есть как стиральной, так и в посудомоечной машине, и в любых механизмах, которые автоматически набирают воду. Как проверить прессостат, и перенастроить прибор в случае его выхода из строя?

В процессе эксплуатации бытовой техники большая ее часть отказывается работать не из-за глобальных поломок механизмов, а из-за выхода из строя определенных мелких датчиков, работа которых направлена на автоматизацию выполняемых действий. Одним из таких устройств, которое применяется практически в каждой стиральной и посудомойной машине, является прессостат. Узнав о его назначении, принципе работы, причинах выхода из строя, а также то, как правильно заменить и настроить этот датчик, вы сможете самостоятельно диагностировать неисправность в стиральной или посудомоечной машинах, и не тратить деньги на покупку ненужных запчастей и услуг мастера.

Для чего нужен прессостат?

Как и в стиральной машинке, так и в посудомойке прессостат выполняет одну функцию — осуществляет контроль над количеством воды, поступающей в бак системы прибора. Иными словами, благодаря этому механизму, а точнее — поступающему от него электрическому сигналу, автоматика производит забор воды до ее необходимого уровня в зависимости от заданной программы.

Таким образом, выход из строя датчика уровня воды (второе название прессостата) делает невозможным дальнейшую эксплуатацию стиральной и посудомоечной машин, так как они не смогут управлять забором и сливом воды для стирки белья или мытья посуды.

Принцип работы прибора

Чтобы лучше понять, что такое прессостат и принцип работы этого прибора, необходимо разобраться в том, как он выглядит и из каких частей собирается.

Он состоит из металлической камеры и подсоединенного к ней пластикового шланга, а также реле и электрических проводов. Обычно этот датчик находится в верхней части внутри стиральной машины любой марки, будь то Индезит, Аристон или любая другая фирма. Где точно расположена эта деталь, лучше посмотреть на схеме. Конец пластиковой трубки опускается вниз на самое дно бака, оставляя небольшой зазор, чтобы вода могла свободно поступать внутрь.

Принцип работы прессостата таков: когда жидкость во время стирки набирается в бак стиральной машины, она попадает в шланг, соединенный с воздушной камерой, тем самым увеличивая давление. Растущее давление создает силу, воздействующую на гибкую мембрану реле, связанную со штоком, движение которого замыкает электрические контакты, что создает электрический импульс, подающийся в аппарат управления.

После этого, на основании полученного сигнала и заданных программ, принимается дальнейшее решение о включении соответствующих агрегатов — водяного насоса, двигателя барабана, нагревающего элемента и прочих.

В обратном случае, когда уровень воды падает во время отжима, в трубке создается пониженное давление, что выгибает мембрану в обратную сторону, приводя к разрыву электрической цепи и, как следствие, исчезновению электрического сигнала.

Признаки, говорящие о неисправности прибора

Чтобы точно диагностировать неисправность этого датчика, следует разобраться с основными симптомами, говорящими о том, что он вышел из строя.

Как проверить прессостат, и какие признаки поломки детали существуют:

• Автоматика стиральной либо посудомоечной машины неадекватно выполняет действия, зависящие от присутствия жидкости в системе. Например, при пустом баке включается нагревательный элемент либо работает двигатель привода барабана в режиме стирки;
• Не работает насос, что приводит к переливу воды либо наоборот — практически не набирая бак, дает команду на выполнение рабочих операций;
• В стиральной или посудомоечной машине, когда начинается режим «полоскание», происходит беспорядочный набор и слив жидкости;
• Во время стирки не запускается отжим либо не работают режимы мойки посуды.

Среди основных причин выхода из строя датчика уровня воды в стиральной машине следует выделить:

• Механический износ гибкой мембраны реле, в результате чего она теряет свои изначальные свойства и не может сдвинуть шток с места;
• Попадание влаги на контакты проводов, что приводит к их окислению и, как следствие, потере тока в цепи;
• Прокол трубки либо ее отсоединение от основного элемента реле, что приводит к потере давления в системе;
• Засорение трубки мусором, что также препятствует адекватной работе мембраны.

Порядок замены прессостата

Перед тем как менять прессостат посудомоечной или стиральной машины, необходимо проверить технику и убедиться в том, что он действительно не работает. Проверить, работает ли прессостат, и какая конкретно деталь вышла из строя, можно в несколько этапов:

• Полностью отсоедините машину от коммуникаций, отключив подачу воды, слив и электричество;
• Установите стиральную машину или посудомойку на влаговпитываюшее покрытие (для остатков жидкости) таким образом, чтобы получить доступ к баку с водой;
• Далее, снимите наружную крышку и по внешним признакам найдите бак для воды и датчик давления воды с трубкой;
• Далее нужно осторожно открепить трубку и проверить ее на наличие засоров, после чего подуйте в нее, прислушиваясь к самому датчику. В случае исправности прибора после подачи воздуха внутрь должен быть слышен характерный щелчок мембраны (возможно с небольшой задержкой в 1-2 секунды). Если на шланге обнаружены проколы либо он засорен, можно заменить шланг без замены основного элемента;
• Проверка электрической цепи производится с помощью Омметра, который должен показывать постепенное уменьшение сопротивления на контактах, выходящих из корпуса прессостата;
• Если щелчка не слышно или сопротивление остается неизменным, то это значит, что прибор вышел из строя и его необходимо заменить.

Весь процесс замены заключается в аккуратном отвинчивании крепежных болтов и демонтаже неисправного прибора, на место которого устанавливается новый. При этом желательно использовать подходящий для этого инструмент — специальные крестовые отвертки и плоскогубцы, а также приобретать именно ту модель датчика, которая была установлена на вашей технике. В противном случае нельзя будет гарантировать адекватную работу всей системы, что может привести к выходу из строя ее остальных элементов.

Настройка датчика

Настройка и регулировка сложных датчиков уровня воды, где используется несколько положений штока для каждого из отдельных режимов работы машины, как правило, производится на заводе и не нуждается в корректировке. Однако в более простых конструкциях стиральных машин отрегулировать прессостат можно самостоятельно с помощью вращения двух регулировочных винтов, один из которых отвечает за соединение цепи (находится по центру), а второй, смещенный в строну, за ее разрыв.

Еще одним вариантом может быть прессостат не с двумя, а с несколькими регулировочными винтами для каждого уровня жидкости. В этом случае проводить их настройку следует только после того, как вы полностью разберетесь в соответствии режимов и регулировочных винтов.

Таким образом, зная количество необходимой воды для каждого из условий работы, можно произвести точную настройку датчика уровня воды стиральной машины самостоятельно. Если же вы сомневаетесь в собственных способностях и не уверены в правильной регулировке прессостата стиральной машины, то во избежание поломки дорогостоящей техники, лучше доверить это работу профессионалам.

Прессостат что это такое — Домашний сантехник

Устройство и проверка прессостата стиральной машины

Что такое прессостат, или датчик уровня воды в стиральной машине? Его основное назначение – контроль объема жидкости, залитой в бак. Без него основной алгоритм стиралки не в состоянии определить, какое именно количество воды необходимо залить в барабан, и нужно ли вообще ее заливать. Для управления этими процессами и нужен прессостат.

Внешний вид и принцип действия

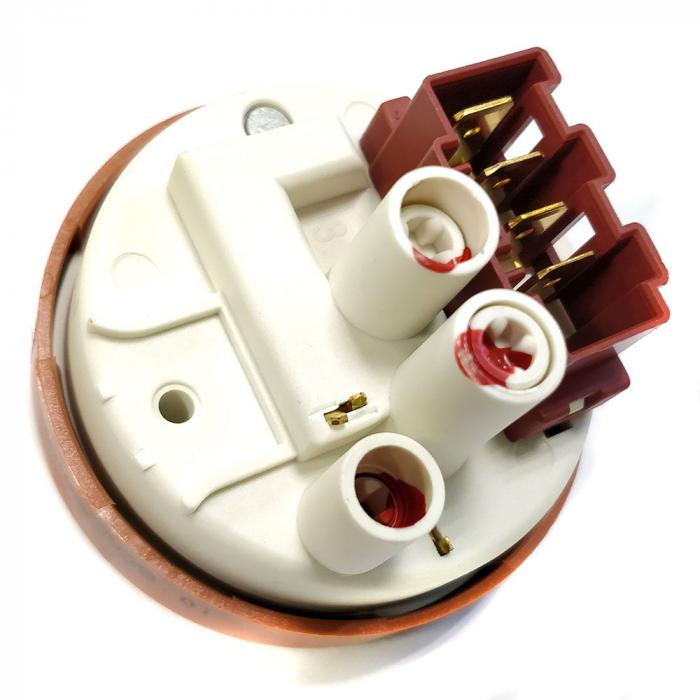

Устройство, проверяющее уровень воды в стиральной машине, сделано в форме маленького пластикового кругляша. К нему напрямую подключается несколько проводов и трубочка. Все это соединено с находящимся под высоким давлением резервуаром.

При наборе жидкости в бак, сквозь трубку нагнетается соответствующее уровню воды давление. После этого замыкается специальное реле и размыкается контакт. Именно так главный управляющий процессор получает сигнал о достаточном количестве воды.

Настройка датчика

Для правильной реакции прессостат вашей стиральной машины должен быть точно настроен на необходимое давление. Это поможет ему вовремя подать сигнал и запустить процесс стирки. Обычно настройкой датчика занимается сам производитель, и чаще всего владелец машины не соприкасается с этим процессом.

Однако встречаются любители экспериментов, которые намеренно вмешиваются в стандартные настройки датчика уровня воды в стиральной машине. Сделать это довольно просто: достаточно изменить положение специального настроечного винта, расположенного прямо на корпусе. Выкрутив его до определенного уровня можно добиться увеличения или уменьшения стандартного уровня давления.

Важно! Производители категорически не советуют менять стандартные настройки прессостата. Это может привести к нагрузкам, которые не учитывались при проектировании конструкции.

Неисправности датчика

Во время неисправностей владелец может задаться вопросом — как проверить прессостат стиральной машины? О неполадках работы датчика могут подсказать такие явления:

1. Начало стирки без воды в барабане. Помимо этого, машинка-автомат может включать ТЭН без достаточного для стирки градуса. Это может привести к перегоранию нагревателя, не предназначенного для подобной работы.
2. Система набирает слишком большой объем жидкости, или не добирает необходимое количество. Может произойти ситуация с безостановочным набором воды, вплоть до критических поломок в системе.
3. Отработанная вода не удаляется из бака по окончанию работы. Также после отработки программы отжима может быть заблокирован загрузочный люк. Нужно заметить, что неполадки с системой отжима не обязательно вызваны неработающим прессостатом.
4. Машина-автомат не выполняет алгоритм полоскания белья.

Столь маленькая деталь выполняет очень важную работу в машинке. Периодическая проверка его работы поможет вам избежать крупных неприятностей.

Проверка прессостата

При появлении малейших сомнений в правильности работы прессостата, необходимо сразу же заменить его на новый. Но перед этим необходимо обрести уверенность, что дело именно в датчике. Произвести проверку прессостата стиральной машины довольно просто:

1. Необходимо демонтировать верхнюю панель. Снять ее можно, выкрутив специальные болты и сдвинув в противоположном от вас направлении. В большинстве моделей датчик находится в верхней части боковой стенки.
2. Специалисты рекомендуют просто открутить прессостат. Закреплен он, как правило, при помощи нескольких шурупов, которые довольно легко открутить.
3. После этого отсоедините от датчика трубку и контакты. Шланг закреплен специальными хомутами, их придеться либо аккуратно разобрать, либо срезать и потом заменить новыми.

Внимательно изучите демонтированный прессостат: на корпусе не должно быть каких-либо повреждений и образований. Не менее тщательно проверьте трубку и состояние изоляционного материала проводки. Если потребуется, прочистите засоры и устраните мелкие повреждения. Очистите контакты датчиков.

Теперь займемся проверкой самого устройства. Обычно для этого используют десяти сантиметровый шланг, идентичный по диаметру уже снятому ранее. Присоединив трубку ко входному штуцеру прессостата, сильно дуньте в нее. В этот момент из датчика должны раздаться щелчки. Количество их зависит от силы вдувания.

Если датчик не издает никаких звуков, скорее всего он неисправен и требует замены.

Чтобы окончательно убедиться в нерабочем состоянии прессостата, замерьте его сопротивление при помощи мультиметра. Если при вдувании сопротивление осталось на прежнем уровне – смело выбрасывайте датчик.

Этот небольшой прибор необходим для всей системы. Выходя из строя, он лишает вас возможности стирать, и может привести к различным поломкам. Замена прессостата в автоматической стиральной машине хлопотный, но не сложный процесс. Обращайте внимание на поведение вашей машинки, и вы сможете вовремя заметить неисправность.

Прессостаты газовых котлов: предназначение и принцип действия

Газовые котлы современного типа – это сложные агрегаты, с помощью которых происходит обогрев жилых помещений посредством подогрева воды. Работают они с использованием взрывоопасного газа, поэтому в конструкции такого оборудования необходимо присутствие специальных элементов, контролирующих работу всех механизмов. Называют такие управляющие устройства – прессостаты газовых котлов.

Что это такое?

Прессостат, моностат, датчик дыма, дифференциальное реле давления дыма, пневмореле – все это разные названия одного и того же устройства. Важная деталь контролирует деятельность вентилятора котла, а также процесс удаления дыма, защищает отопительный аппарат от перегрева во время резкого перепада давления газа или в момент уменьшения количества подаваемой воды. Помимо этого, датчик дыма позволяет функционировать горелке или, наоборот, приводит к ее выключению.

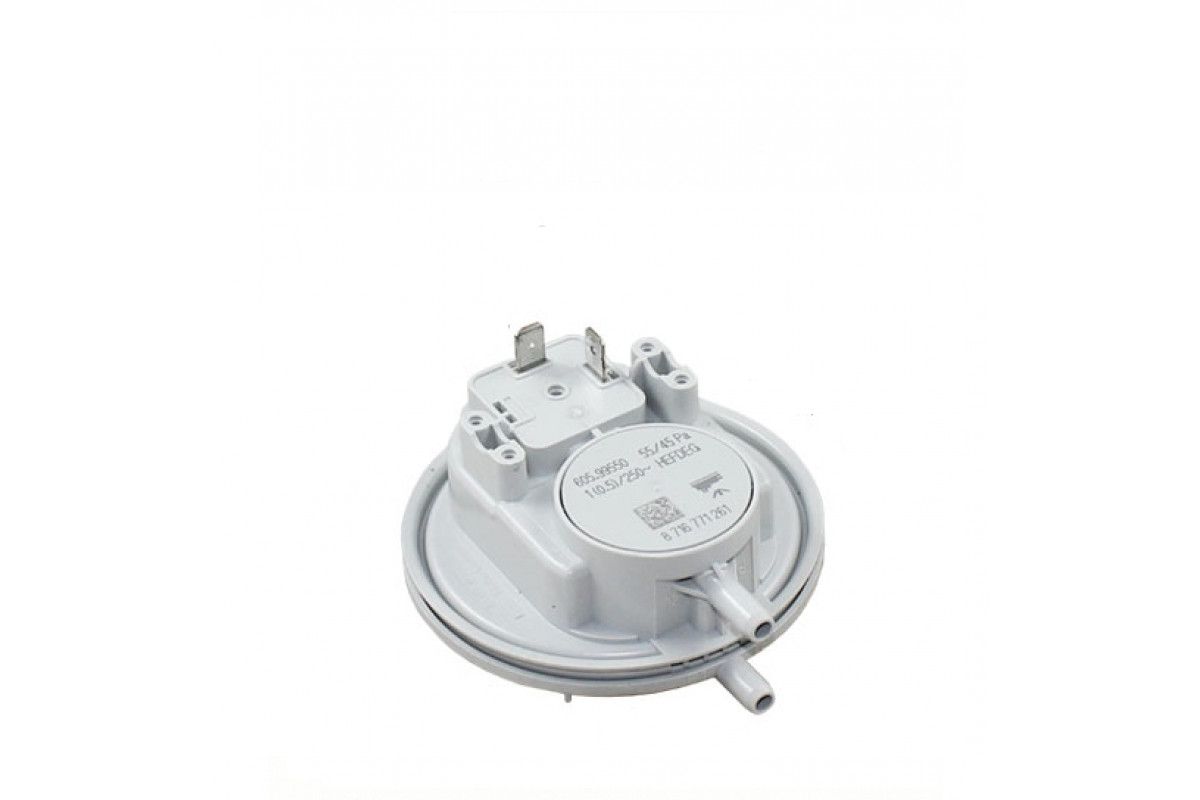

Визуально прессостат представляет собой небольшую плоскую коробку из пластика, внутри которой размещена чувствительная мембрана и подсоединенный к ней трехконтактный микропереключатель. Именно эти детали и контролируют работу сложного отопительного аппарата.

Как работает?

У дифференциального реле есть пара контактов, связанных между собой двумя цепями управления. При обычной (штатной) работе отопительного устройства, замкнут один блок контактов, при дежурном – второй.

Более детально работу прибора можно описать следующим образом.

• Первый режим – это работа при нормальном давлении. В это время термостатическая мембрана контролера не меняет места своего положения, и происходит замыкание одной пары контактов. Котел работает в обычном режиме за счет прохождения тока через описанную цепь.
• Второй режим включается, когда какой-нибудь из механизмов системы выходит из строя: внутри перемещается реле и прогибается диафрагма. Первый блок контактов датчика дыма разъединяется, а второй, наоборот, замыкается. Отопительное оборудование прекращает свою работу.

Прессостат срабатывает на малейшее изменение температуры в камере сгорания, регистрирует появление конденсата, отслеживает все показатели давления в котле.

Проверка функционирования

Выяснить, все ли в порядке с прессостатом в домашних условиях и узнать принцип работы устройства довольно просто. Для этого нужно не спеша проворачивать кран подачи воды с целью сокращения объема поступающей в работающий аппарат жидкости. При этом на контрольной панели появится значение полученного в данный момент давления.

Минимальным показателем давления (критическое число) считается отметка в 0.5 бар. То есть, если напор воды уменьшится, возрастет температура дымовых газов, и случится перегрев контактов. Как следствие – подача газа в котел прекратится, аппарат перестанет работать. Значения, приведенные в инструкции к аппарату, указывают, в каком режиме эксплуатируется отопительное устройство.

Еще одним значимым параметром для газовых котлов является верхний (максимально допустимый) показатель давления. Если произошло превышение допустимого значения, реле подает команду на отключение автоматического питания двухконтурного аппарата. В ином случае (к примеру, моностат вышел из строя) расширительный бак может переполниться и лопнуть.

Таким образом, следя за показаниями прессостата, и сравнивая их с табличными данными в пояснительной книге для газового котла, можно понять – правильно работает отопительный агрегат или нет.

Признаки неисправности

Свидетельством того, что прессостат для газового котла пришел в негодность являются следующие факторы.

• Включение вентилятора в моностате происходит беззвучно. Отсутствие звукового сигнала указывает на то, что в работе устройства произошел сбой и ему необходим незамедлительный ремонт или полная замена. Важно! При запуске вентилятора обязательно должен слышаться щелчок.
• Котел не включается, а при попытке его включить устройство выдает сигнал об ошибке (чаще всего загорается красный индикатор).

Если прессостат по каким-либо причинам не работает, дальнейшую эксплуатацию газового котла лучше приостановить во избежание серьезных проблем.

Причины поломки

В условиях постоянной работы двухконтурного котла возможны поломки или неточная подача информации датчиком дыма.

К подобным последствиям могут привести следующие негативные моменты.

• Окисление контактов. При включении вентилятора слышится звуковой сигнал переключателя, однако из-за процессов окисления на его проводящих ток элементах цепь не может замкнуться.
• Износ мембраны. Работа прессостата может существенно ухудшиться, если ухудшатся технические свойства его подвижного элемента (мембраны).
• Пробка из мусора, повреждения трубки конденсатосборника. Если на трубке образовались трещины, разрывы либо она засорилась, залилась водой, датчик дыма может начать выдавать ошибку в показаниях.

Как проверить прессостат (реле уровня) стиральной машины

Прессостат, он же датчик уровня воды, контролирует набор жидкости в бак и определяет, когда необходимо прекратить подачу. Если он поврежден, машина не поймет, нужно ли ей заливать воду и если да, то до какого уровня. Сломанный датчик залива легко заменить самостоятельно, если знать, как он функционирует и где установлен, а также как проверить прессостат стиральной машины своими силами.

Принцип работы и расположение прессостата

В стиральных машинках прессостат используется для определения уровня воды и контроля ее количества. Устройство работает под давлением и обычно располагается сверху над баком, чтобы избежать непосредственного взаимодействия с жидкостью. Значительно реже производитель устанавливает датчик внизу, под баком.

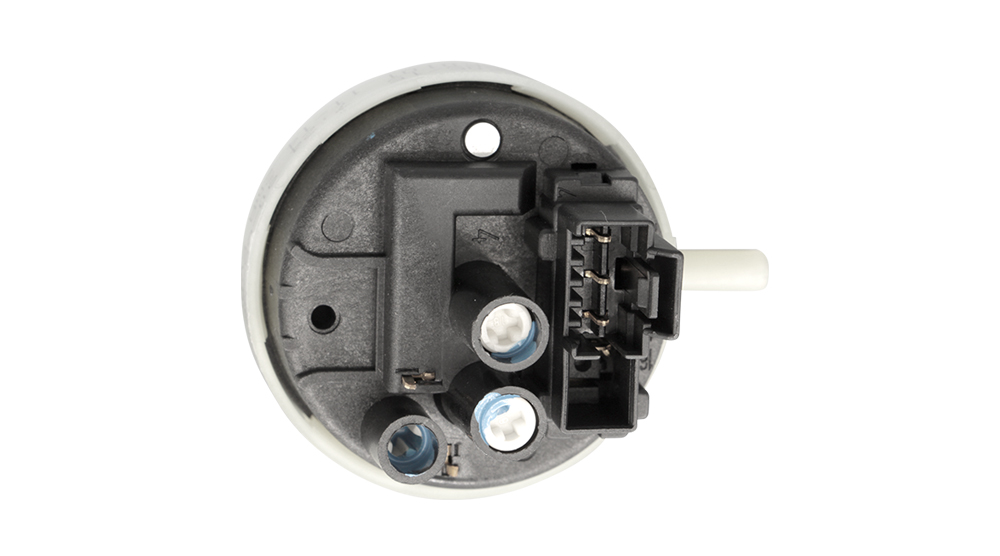

Прессостат – это небольшая пластмассовая деталь, имеющая круглую форму. С баком он сообщается через трубку, а к плате управления подключен соединительной проводкой. Во время набора воды в полностью герметичный бак стиральной машины воздух поступает через трубку в камеру прессостата. Создается давление, соответствующее количеству залитой жидкости, за счет которого контакты замыкаются и передают на центральную плату, что требуемое количество жидкости поступило в бак. Таким образом, если прессостат неисправен, на модуль управления не поступает напряжение, а значит, стиральная машина не сможет определить уровень воды и завершит выполнение программы либо будет выполнять ее неправильно.

Признаки неисправности прессостата

Если датчик количества воды неисправен, об этом говорят следующие признаки:

• Стиральная машина включает ТЭН без воды, это приведет к перегреву и порче нагревательного элемента.
• Воды в барабане очень мало или, наоборот, переизбыток, в некоторых случаях может вытечь наружу.
• Полоскание не работает либо неправильно заливается вода или откачивается жидкость.
• Наблюдается запах гари, срабатывает предохранитель нагревателя.
• После отжима вещи очень мокрые.
• После слива в баке остается некоторое количество жидкости.

Многие производители, например, Samsung или LG, устанавливают в свои устройства систему самодиагностики. В случае обнаружения неисправности датчика техника выводит на дисплей специальный код или сообщает о типе поломки миганием индикаторов в определенной последовательности. Расшифровать эту информацию можно с помощью руководства пользователя.

Как проверить прессостат стиральной машины

Если после запуска одной из программ наблюдаются признаки, свидетельствующие о поломке датчика набора воды, не стоит сразу идти в магазин и приобретать новый. Сначала следует проверить исправность прессостата, чтобы удостовериться, что причина действительно в нем.

Чтобы найти устройство, следует:

• Отключить технику от сети, перекрыть подачу жидкости.
• Сдвинуть назад, снять и убрать в сторону верхнюю крышку, предварительно выкрутив удерживающие винты.
• Прессостат обычно расположен на боковой или задней стенке стиральной машины.
• Отключить проводку, зафиксированную защелкой.
• Отсоединить прикрепленный хомутами к трубке шланг.
• Выкрутить и вытащить один или несколько винтов, удерживающих деталь.
• Осмотреть датчик, он не должен иметь внешних повреждений.
• Проверить трубку: если она забита грязью, необходимо почистить и промыть, если на ней имеются трещины – заменить.
• Осмотреть контакты прессостата и почистить, если на них имеется грязь.
• Подобрать по диаметру короткий шланг длиною 10-15 см и присоединить к прессостату.
• Для проверки нужно поднести датчик к уху и с усилием дунуть в шланг. Если пользователь слышит щелчки, это говорит, что контакты внутри устройства исправно работают. В противном случае это свидетельствует о неисправности.

Чтобы убедиться в том, что деталь сломана, нужно проверить прессостат мультиметром. На нем нужно установить режим замера сопротивления, после чего подключить измерительный прибор к датчику. Чтобы узнать, к каким контактам подсоединять мультиметр, потребуется электрическая схема прессостата. Затем нужно подуть в шланг. Если прибор работает, показатели на дисплее будут меняться. В противном случае изменений не будет.

Замена прессостата

Если прессостат не работает, его нужно заменить. Отремонтировать датчик не получится, потому что он имеет цельный корпус. Новое устройство должно быть идентично сломанному. Купить его можно в сервисном центре фирмы-производителя, в магазине или через Интернет. Чтобы не ошибиться при выборе, следует указать при покупке название и модель стиральной машины или идентификационный номер датчика, если таковой на нем имеется.

Для установки нового прессостата нужно выполнить следующие шаги:

• Установить прибор на место старого, прикрутить винтами.
• Подсоединить к трубке шланг, закрепить хомутом. Предварительно проверить шланг на наличие повреждений или загрязнений. При необходимости – заменить или почистить.
• Подключить проводку.
• Установить верхнюю крышку, закрутить винты.
• Вилку включить в сеть, открыть подачу жидкости.
• Положить в барабан белье и включить стирку для проверки работоспособности датчика.

Настройка прессостата

Чтобы установить оптимальный расход воды при работе стиральной машины, прессостат необходимо настроить. Регулировку обычно выполняет фирма-производитель, но эти же действия можно выполнить самостоятельно после замены датчика.

На прессостате установлены регулировочные винты, которые нужно поворачивать на половину оборота. При этом стиральная машина не должна быть подключена к сети, а воду следует перекрыть. После каждого поворота следует устанавливать крышку на место и проверять количество заливаемой жидкости. Когда будет достигнут оптимальный уровень, настройку можно завершить. Рекомендуется пломбировочным веществом зафиксировать винты, чтобы они не проворачивались произвольно при отжиме.

Если стиральная машина Канди, Индезит или иного производителя набирает очень мало воды или переливает ее, включает нагревательный элемент без жидкости, оставляет воду после слива, это свидетельствует о поломке датчика количества воды. Об этом же могут сообщить индикаторы или код на дисплее устройства. Пользователю потребуется проверить электронный прессостат и, если он действительно неисправен, заменить на идентичную рабочую деталь, потому что ее ремонт невозможен.

Что такое прессостат стиральной машины?

Не многие из тех, кто постоянно пользуется стиральной машиной, точно знают, как она работает. Одним из узлов агрегата является прессостат стиральной машины.Что представляет собой прессостат, где он расположен и что делать, если он неисправен?

1 Что представляет собой прессостат?

Поломка прессостата не позволяет использовать стиральную машину в привычном режиме. Решить возникшую проблему позволит замена датчика уровня воды. Этот процесс не занимает много времени и под силу даже непрофессионалам. Для успешной замены прессостата нужно правильно выбрать деталь, а во время работы соблюдать простые правила техники безопасности.

Прессостат, или реле уровня воды, — это небольшая, но очень важная деталь стиральной машины.

Это датчик, определяющий уровень воды в автоматической стиральной машине.

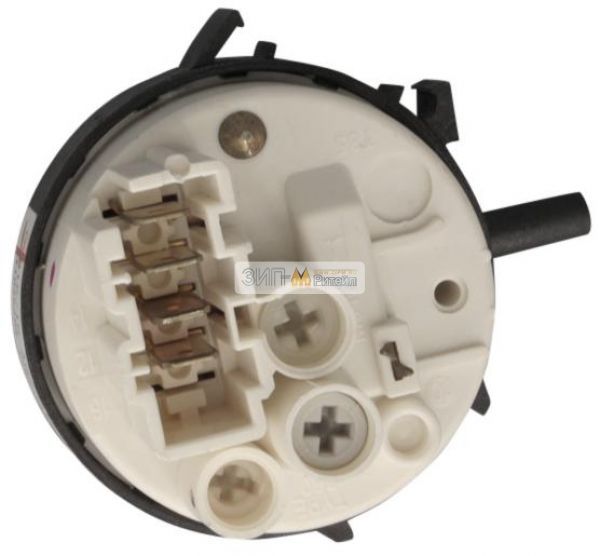

Он представляет собой пластиковую деталь круглой формы, к которой присоединяются провода и трубка. Труба подсоединена к резервуару высокого давления.

Чтобы понять, для чего нужен прессостат, представим работу прибора без этой детали. Когда машина начинает набирать воду, она «не знает», есть ли в баке вода, сколько не хватает и сколько вообще должно быть. Не будем забывать, что современные стиральные машины имеют несколько режимов работы, для каждого из которых нужен определенный уровень воды.

Рекомендуем ознакомиться

Так вот, предоставить информацию об уровне воды в баке — это и есть основное назначение прессостата. Происходит это следующим образом. Когда включается режим стирки, в машину начинает поступать вода. При этом она проходит через вентиль и очищается через фильтр. Затем вода переходит к клапану налива, который посылает команду к прессостату. Одновременно с этим в резервуар подается высокое давление через трубу.

Когда набирается количество воды, необходимое для выбранного режима, от прессостата переходит сигнал к клапану. В результате реле поочередно замыкает и размыкает контакты, сообщая машине об уровне воды. После этого подача воды прекращается.

В зависимости от уровня давления различают два вида прессостатов:

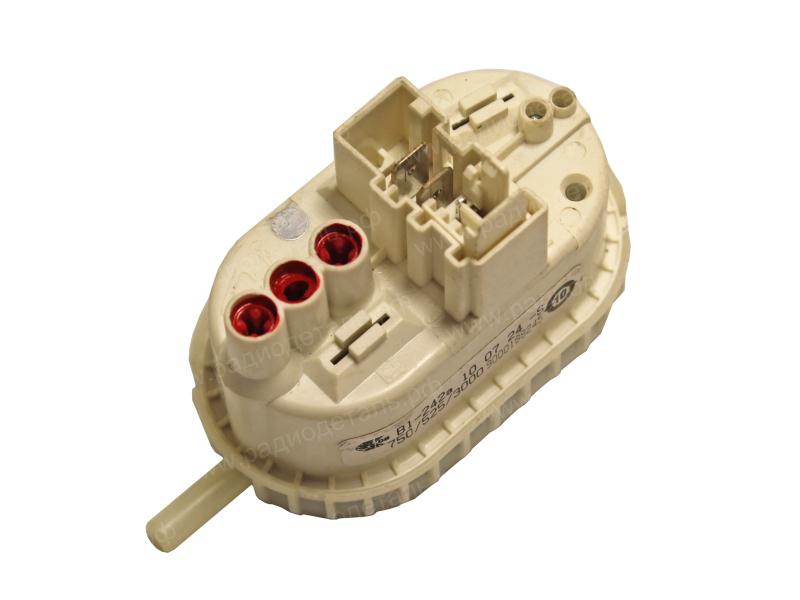

1. Трехконтактный датчик. На сегодняшний день считается наиболее используемым.
2. Двухкамерный. В настоящее время этот вид применяется очень редко.

Устройство должно быть постоянно исправным, чтобы обеспечивать стабильную работу машины и ее комфортную эксплуатацию. Но, как и другие детали, реле иногда выходит из строя. Так как прессостат относится к не подлежащим ремонту деталям, для восстановления работы машины его необходимо как можно скорее заменить.

2 Настройка и проверка прессостата

Самостоятельно покупать реле уровня воды не стоит, так как велика опасность приобрести некачественную деталь или просто неподходящую модель. Несмотря на то что все реле, на первый взгляд, практически не различаются между собой, на самом деле к определенной марке стиральных машин подходит конкретный прессостат. Поэтому покупать реле уровня воды стоит только у надежных поставщиков, при этом заранее уточнив его модель, марку и серийный номер.

Для правильной работы прессостата необходимо его настроить. Но владельцам стиральных машин обычно беспокоиться не стоит, так как все настройки и последующее тестирование проводятся на производстве. Если все же возникает необходимость отрегулировать реле уровня воды, это можно сделать с помощью регулировочных винтов. Однако пытаться настраивать датчик, не имея специальных умений и опыта, производители стиральных машин крайне не рекомендуют.

Иногда прессостаты выходят из строя. О поломке могут сказать следующие признаки:

1. Появление горелого запаха.
2. Неправильно работают режимы отжима и полоскания белья.
3. Неполадки при наборе воды вне зависимости от выбранного режима, например, машина не набирает ее достаточное количество или берет слишком много. При этом вода может набираться до тех пор, пока не сломается еще одна деталь и вода не потечет наружу.
4. Частые поломки нагревательного элемента машины.
5. При полоскании постоянно включается то впускной клапан, то насос для откачки воды.

Чтобы проверить, исправен ли датчик, можно провести несложную процедуру.

3 Проверка реле уровня воды

Сначала нужно выключить из сети стиральную машину. Датчик уровня воды находится внутри машины, на верхней части боковой стенки. Чтобы до него добраться, нужно снять крышку. Для этого откручивают удерживающие ее болты, сдвигают крышку по направлению от себя и поднимают. Затем можно отсоединить сам датчик, обычно он закрепляется на 1-2 болта.

Дальше нужно проверить напорные трубки. На них не должно быть дефектов, трещин, в противном случае потребуется замена. Если есть засор, его следует устранить. Дальше проверяют состояние мембраны. Если ее поверхность пористая, значит, прессостат придется заменять.

Далее нужно отсоединить шланг давления. Он обычно закрепляется при помощи специального хомута, который нужно или раздвинуть плоскогубцами, или открутить. Вместо шланга давления нужно подсоединить резиновую или силиконовую трубку достаточного размера: ее диаметр должен быть примерно таким же, как и диаметр шланга давления, по длине достаточно 10 см.

В трубку нужно подуть. Как вариант, для этого можно использовать грушу. Если при этом слышны щелчки, которые свидетельствуют о том, что переключаются пружины контактов, значит, датчик в рабочем состоянии.

Профессионалы проводят проверку с помощью манометра, с его помощью измеряют давление, при котором начинают появляться щелчки. В домашних условиях этого измерительного прибора обычно не бывает, поэтому нужно добиться, чтобы количество уровней соответствовало числу щелчков.

Последний этап проверки — осмотр контактов. Если наблюдается залипание, контакты нужно почистить или установить новое реле. Затем снова подсоединяются шланговые контакты. При выявлении неисправности проводится замена узла.

Замена прессостата стиральной машины проводится предельно просто. Эту ремонтную процедуру легко можно провести в домашних условиях без использования специализированных инструментов. В среднем время работы не превышает 30 минут. Во время замены датчика важно соблюдать технику безопасности, избегая острых углов, поражения током и т. д.

4 Как качественно провести замену прессостата?

В первую очередь нужно проследить, чтобы стиральная машина была отключена от сети. Для работы потребуется крестовая отвертка. Сначала надо снять верхнюю панель, которая обычно закрепляется двумя или тремя винтами. Эти крепления выкручиваются против часовой стрелки с помощью гаечного ключа. Затем можно снять верхнюю панель. При этом нужно соблюдать осторожность, так как края острые. Крышку сначала следует отодвинуть назад, поднять и убрать.

Следующий шаг — снять присоединительный шланг, так как он очень короткий и не позволит повернуть датчик. Шланг находится под реле уровня воды. Нужно его найти и убрать, он не имеет никаких зажимов. При этом надо стараться не повредить штуцер на креплении.

Теперь можно переходить к снятию самого прессостата. Нужно взять датчик, развернуть на 90°, вытянуть из машины. Затем отсоединяется разъем. Он закрепляется с помощью двух фиксаторов. Сначала нужно нажать на крепления, а затем вытянуть сам разъем.

Теперь можно переходить к замене датчика. Для этого берут новый прессостат, устанавливают в правильном положении, фиксируют разъем. Обратите внимание, что он фиксируется всегда в одном и том же положении. При установке стоит обратить внимание на вырезы на корпусе, канавки и защелки. Все эти части будут надежно фиксировать датчик в нужном положении. Датчик устанавливается на месте, поворачивается по часовой стрелке на 90°. На датчике устанавливается шланг, его нужно расправить и натянуть на штуцер.

Перед установкой крышки надо найти в нижней части две выемки. Они будут надеваться на винты, послужат направляющими при установке верхней панели. Крышка устанавливается на место. Перед тем как фиксировать ее, нужно убедиться, что она установлена плотно. После этого следует прижать крышку и закрутить винты по часовой стрелке.

Основная работа закончена, можно подключить стиральную машину к электросети и включить подачу воды. Если машина работает исправно, значит, замена прессостата прошла успешно.

Прессостат что это — Домашний сантехник

Прессостат стиральной машины: все о датчике уровня воды

Большинство пользователей стиральных машин не интересуются устройством аппарата и имеющимися внутри деталями. Когда машинка, будь то Bosch, LG или Ardo, выходит из строя, они вызывают мастера для быстрого устранения неполадки. Если же по какой-либо причине владелец стиралки хочет починить ее самостоятельно, ему сначала необходимо разобраться в принципах работы устройства.

Во многих случаях неисправность может быть связана с прессостатом, поэтому для самостоятельного ремонта важно знать, что это за деталь, к чему приводит ее поломка и можно ли ее отремонтировать.

Что это?

Такая деталь, как прессостат, есть в любой стиральной машинке-автомат, будь это техника бренда Electrolux, Samsung, Indesit, Zanussi, Ariston, Candy или любого другого производителя. Основная функция данного элемента в стиральной машине – определение наличия воды в баке и ее уровня. Именно поэтому вторым распространенным названием такой детали является «датчик уровня воды».

При отсутствии прессостата управляющий модуль аппарата не смог бы определить, набирается ли в бак вода и сколько ее уже внутри машинки. К тому же разные программы требуют разного количества воды, что тоже должно регулироваться прессостатом.

Сам по себе датчик является округлой небольшой деталью из пластика, к которой подсоединены провода. Также к прессостату подходит трубка от резервуара высокого давления.

Принцип работы прессостата в том, что после набора воды в данном резервуаре повышается давление, что является стимулом для замыкания или размыкания контактов в реле.

Настройка

Для правильной работы датчика уровня его следует настроить, но это забота не владельца стиральной машинки, а производителя, так как настройка выполняется и проверяется на производстве. Однако бывают ситуации, когда хозяин техники хочет изменить настройки прессостата. Это можно сделать с помощью подкручивания регулировочных винтов, имеющихся на детали.

Какие факторы могут указывать на поломку?

О том, что неисправность стиральной машинки может быть вызвана проблемой с прессостатом, указывают такие симптомы:

• Вода не набралась в бак, а машинка начала стирку. Следствием подобной ситуации обычно бывает перегорание ТЭНа, поскольку нагреватель должен работать в воде.
• Вода набралась в бак в недостаточном количестве.
• Машинка переполнилась водой.
• Стирка закончилась, а вода по-прежнему остается в баке, поэтому после отжима вы достали из машинки мокрое белье.
• Не включается цикл полоскания.
• Вы ощутили запах гари, который исходит от бака.

Проверка на исправность

Если вы заподозрили, что датчик уровня воды не функционирует, не спешите его сразу же менять на новый. Сначала проверьте, действительно ли неисправен именно прессостат. Для этого извлеките деталь из машинки, предварительно отключенной от сети. Обычно этот датчик находится на боковой стенке аппарата ближе к ее верхней части. Так что первым вашим действием должно быть отсоединение верхней крышки.

Открутив болты, которые ее удерживают, сдвиньте крышку в направлении от себя и снимите ее. В креплении датчика используют 1-2 болта, которые вам придется отвинтить. Также нужно отсоединить от прессостата контакты и шлангочку, открутив ее хомут с помощью плоскогубцев.

После этого проверяем датчик с использованием шланга длиной около 10 сантиметров, диаметр которого должен быть таким же, как у снятой с прессостата трубки. Один конец этого шланга наденьте на входной штуцер, а во второй подуйте, приложив прессостат к уху. Вы должны услышать несколько щелчков (от одного до трех в зависимости от вашей стиральной машины), указывающих на работоспособность датчика. Если внутри прессостата тишина, значит, он не работает.

Также для проверки можно воспользоваться мультиметром, которым следует измерить проводимость. У исправного прессостата она будет меняться при увеличении давления воздуха.

Наглядно процесс проверки прессостата на работоспособность вы можете увидеть в следующем видео.

Ремонт

Сняв прессостат со стиральной машинки, в первую очередь нужно посмотреть, не поврежден ли сам датчик, а также оценить целостность шлангочки. Кроме того, важно проверить, нет ли внутри трубки засора. Поврежденную трубку замените новой, а если она забита, то необходимо выполнить ее очистку. Далее проводят осмотр контактов прессостата и, если требуется, зачищают их.

Замена на новый

Если вы убедились, что датчик уровня действительно неисправен, его придется заменить новой деталью. Приобрести новый прессостат можно и в обычном магазине, и в интернете. Для этого нужно лишь знать марку и модель стиральной машинки либо посмотреть на вашем нерабочем прессостате его номер.

Установить новый датчик достаточно просто. Сначала на него надевается трубка, затем подсоединяются контакты, после чего прессостат устанавливается на его место в стиральной машинке. Далее останется лишь запустить аппарат и проверить, работает ли новый датчик.

Более подробно с работой прессостата Вы можете ознакомиться в этом видео:

Устройство и проверка прессостата стиральной машины

Что такое прессостат, или датчик уровня воды в стиральной машине? Его основное назначение – контроль объема жидкости, залитой в бак. Без него основной алгоритм стиралки не в состоянии определить, какое именно количество воды необходимо залить в барабан, и нужно ли вообще ее заливать. Для управления этими процессами и нужен прессостат.

Внешний вид и принцип действия

Устройство, проверяющее уровень воды в стиральной машине, сделано в форме маленького пластикового кругляша. К нему напрямую подключается несколько проводов и трубочка. Все это соединено с находящимся под высоким давлением резервуаром.

При наборе жидкости в бак, сквозь трубку нагнетается соответствующее уровню воды давление. После этого замыкается специальное реле и размыкается контакт. Именно так главный управляющий процессор получает сигнал о достаточном количестве воды.

Настройка датчика

Для правильной реакции прессостат вашей стиральной машины должен быть точно настроен на необходимое давление. Это поможет ему вовремя подать сигнал и запустить процесс стирки. Обычно настройкой датчика занимается сам производитель, и чаще всего владелец машины не соприкасается с этим процессом.

Однако встречаются любители экспериментов, которые намеренно вмешиваются в стандартные настройки датчика уровня воды в стиральной машине. Сделать это довольно просто: достаточно изменить положение специального настроечного винта, расположенного прямо на корпусе. Выкрутив его до определенного уровня можно добиться увеличения или уменьшения стандартного уровня давления.

Важно! Производители категорически не советуют менять стандартные настройки прессостата. Это может привести к нагрузкам, которые не учитывались при проектировании конструкции.

Неисправности датчика

Во время неисправностей владелец может задаться вопросом — как проверить прессостат стиральной машины? О неполадках работы датчика могут подсказать такие явления:

1. Начало стирки без воды в барабане. Помимо этого, машинка-автомат может включать ТЭН без достаточного для стирки градуса. Это может привести к перегоранию нагревателя, не предназначенного для подобной работы.
2. Система набирает слишком большой объем жидкости, или не добирает необходимое количество. Может произойти ситуация с безостановочным набором воды, вплоть до критических поломок в системе.
3. Отработанная вода не удаляется из бака по окончанию работы. Также после отработки программы отжима может быть заблокирован загрузочный люк. Нужно заметить, что неполадки с системой отжима не обязательно вызваны неработающим прессостатом.
4. Машина-автомат не выполняет алгоритм полоскания белья.

Столь маленькая деталь выполняет очень важную работу в машинке. Периодическая проверка его работы поможет вам избежать крупных неприятностей.

Проверка прессостата

При появлении малейших сомнений в правильности работы прессостата, необходимо сразу же заменить его на новый. Но перед этим необходимо обрести уверенность, что дело именно в датчике. Произвести проверку прессостата стиральной машины довольно просто:

1. Необходимо демонтировать верхнюю панель. Снять ее можно, выкрутив специальные болты и сдвинув в противоположном от вас направлении. В большинстве моделей датчик находится в верхней части боковой стенки.
2. Специалисты рекомендуют просто открутить прессостат. Закреплен он, как правило, при помощи нескольких шурупов, которые довольно легко открутить.
3. После этого отсоедините от датчика трубку и контакты. Шланг закреплен специальными хомутами, их придеться либо аккуратно разобрать, либо срезать и потом заменить новыми.

Внимательно изучите демонтированный прессостат: на корпусе не должно быть каких-либо повреждений и образований. Не менее тщательно проверьте трубку и состояние изоляционного материала проводки. Если потребуется, прочистите засоры и устраните мелкие повреждения. Очистите контакты датчиков.

Теперь займемся проверкой самого устройства. Обычно для этого используют десяти сантиметровый шланг, идентичный по диаметру уже снятому ранее. Присоединив трубку ко входному штуцеру прессостата, сильно дуньте в нее. В этот момент из датчика должны раздаться щелчки. Количество их зависит от силы вдувания.

Если датчик не издает никаких звуков, скорее всего он неисправен и требует замены.

Чтобы окончательно убедиться в нерабочем состоянии прессостата, замерьте его сопротивление при помощи мультиметра. Если при вдувании сопротивление осталось на прежнем уровне – смело выбрасывайте датчик.

Этот небольшой прибор необходим для всей системы. Выходя из строя, он лишает вас возможности стирать, и может привести к различным поломкам. Замена прессостата в автоматической стиральной машине хлопотный, но не сложный процесс. Обращайте внимание на поведение вашей машинки, и вы сможете вовремя заметить неисправность.

Прессостаты газовых котлов: предназначение и принцип действия

Газовые котлы современного типа – это сложные агрегаты, с помощью которых происходит обогрев жилых помещений посредством подогрева воды. Работают они с использованием взрывоопасного газа, поэтому в конструкции такого оборудования необходимо присутствие специальных элементов, контролирующих работу всех механизмов. Называют такие управляющие устройства – прессостаты газовых котлов.

Что это такое?

Прессостат, моностат, датчик дыма, дифференциальное реле давления дыма, пневмореле – все это разные названия одного и того же устройства. Важная деталь контролирует деятельность вентилятора котла, а также процесс удаления дыма, защищает отопительный аппарат от перегрева во время резкого перепада давления газа или в момент уменьшения количества подаваемой воды. Помимо этого, датчик дыма позволяет функционировать горелке или, наоборот, приводит к ее выключению.

Визуально прессостат представляет собой небольшую плоскую коробку из пластика, внутри которой размещена чувствительная мембрана и подсоединенный к ней трехконтактный микропереключатель. Именно эти детали и контролируют работу сложного отопительного аппарата.

Как работает?

У дифференциального реле есть пара контактов, связанных между собой двумя цепями управления. При обычной (штатной) работе отопительного устройства, замкнут один блок контактов, при дежурном – второй.

Более детально работу прибора можно описать следующим образом.

• Первый режим – это работа при нормальном давлении. В это время термостатическая мембрана контролера не меняет места своего положения, и происходит замыкание одной пары контактов. Котел работает в обычном режиме за счет прохождения тока через описанную цепь.
• Второй режим включается, когда какой-нибудь из механизмов системы выходит из строя: внутри перемещается реле и прогибается диафрагма. Первый блок контактов датчика дыма разъединяется, а второй, наоборот, замыкается. Отопительное оборудование прекращает свою работу.

Прессостат срабатывает на малейшее изменение температуры в камере сгорания, регистрирует появление конденсата, отслеживает все показатели давления в котле.

Проверка функционирования

Выяснить, все ли в порядке с прессостатом в домашних условиях и узнать принцип работы устройства довольно просто. Для этого нужно не спеша проворачивать кран подачи воды с целью сокращения объема поступающей в работающий аппарат жидкости. При этом на контрольной панели появится значение полученного в данный момент давления.

Минимальным показателем давления (критическое число) считается отметка в 0.5 бар. То есть, если напор воды уменьшится, возрастет температура дымовых газов, и случится перегрев контактов. Как следствие – подача газа в котел прекратится, аппарат перестанет работать. Значения, приведенные в инструкции к аппарату, указывают, в каком режиме эксплуатируется отопительное устройство.

Еще одним значимым параметром для газовых котлов является верхний (максимально допустимый) показатель давления. Если произошло превышение допустимого значения, реле подает команду на отключение автоматического питания двухконтурного аппарата. В ином случае (к примеру, моностат вышел из строя) расширительный бак может переполниться и лопнуть.

Таким образом, следя за показаниями прессостата, и сравнивая их с табличными данными в пояснительной книге для газового котла, можно понять – правильно работает отопительный агрегат или нет.

Признаки неисправности

Свидетельством того, что прессостат для газового котла пришел в негодность являются следующие факторы.

• Включение вентилятора в моностате происходит беззвучно. Отсутствие звукового сигнала указывает на то, что в работе устройства произошел сбой и ему необходим незамедлительный ремонт или полная замена. Важно! При запуске вентилятора обязательно должен слышаться щелчок.
• Котел не включается, а при попытке его включить устройство выдает сигнал об ошибке (чаще всего загорается красный индикатор).

Если прессостат по каким-либо причинам не работает, дальнейшую эксплуатацию газового котла лучше приостановить во избежание серьезных проблем.

Причины поломки

В условиях постоянной работы двухконтурного котла возможны поломки или неточная подача информации датчиком дыма.

К подобным последствиям могут привести следующие негативные моменты.

• Окисление контактов. При включении вентилятора слышится звуковой сигнал переключателя, однако из-за процессов окисления на его проводящих ток элементах цепь не может замкнуться.
• Износ мембраны. Работа прессостата может существенно ухудшиться, если ухудшатся технические свойства его подвижного элемента (мембраны).
• Пробка из мусора, повреждения трубки конденсатосборника. Если на трубке образовались трещины, разрывы либо она засорилась, залилась водой, датчик дыма может начать выдавать ошибку в показаниях.

Что такое прессостат стиральной машины?

Не многие из тех, кто постоянно пользуется стиральной машиной, точно знают, как она работает. Одним из узлов агрегата является прессостат стиральной машины.Что представляет собой прессостат, где он расположен и что делать, если он неисправен?

1 Что представляет собой прессостат?

Поломка прессостата не позволяет использовать стиральную машину в привычном режиме. Решить возникшую проблему позволит замена датчика уровня воды. Этот процесс не занимает много времени и под силу даже непрофессионалам. Для успешной замены прессостата нужно правильно выбрать деталь, а во время работы соблюдать простые правила техники безопасности.

Прессостат, или реле уровня воды, — это небольшая, но очень важная деталь стиральной машины.

Это датчик, определяющий уровень воды в автоматической стиральной машине.

Он представляет собой пластиковую деталь круглой формы, к которой присоединяются провода и трубка. Труба подсоединена к резервуару высокого давления.

Чтобы понять, для чего нужен прессостат, представим работу прибора без этой детали. Когда машина начинает набирать воду, она «не знает», есть ли в баке вода, сколько не хватает и сколько вообще должно быть. Не будем забывать, что современные стиральные машины имеют несколько режимов работы, для каждого из которых нужен определенный уровень воды.

Рекомендуем ознакомиться

Так вот, предоставить информацию об уровне воды в баке — это и есть основное назначение прессостата. Происходит это следующим образом. Когда включается режим стирки, в машину начинает поступать вода. При этом она проходит через вентиль и очищается через фильтр. Затем вода переходит к клапану налива, который посылает команду к прессостату. Одновременно с этим в резервуар подается высокое давление через трубу.

Когда набирается количество воды, необходимое для выбранного режима, от прессостата переходит сигнал к клапану. В результате реле поочередно замыкает и размыкает контакты, сообщая машине об уровне воды. После этого подача воды прекращается.

В зависимости от уровня давления различают два вида прессостатов:

1. Трехконтактный датчик. На сегодняшний день считается наиболее используемым.
2. Двухкамерный. В настоящее время этот вид применяется очень редко.

Устройство должно быть постоянно исправным, чтобы обеспечивать стабильную работу машины и ее комфортную эксплуатацию. Но, как и другие детали, реле иногда выходит из строя. Так как прессостат относится к не подлежащим ремонту деталям, для восстановления работы машины его необходимо как можно скорее заменить.

2 Настройка и проверка прессостата

Самостоятельно покупать реле уровня воды не стоит, так как велика опасность приобрести некачественную деталь или просто неподходящую модель. Несмотря на то что все реле, на первый взгляд, практически не различаются между собой, на самом деле к определенной марке стиральных машин подходит конкретный прессостат. Поэтому покупать реле уровня воды стоит только у надежных поставщиков, при этом заранее уточнив его модель, марку и серийный номер.

Для правильной работы прессостата необходимо его настроить. Но владельцам стиральных машин обычно беспокоиться не стоит, так как все настройки и последующее тестирование проводятся на производстве. Если все же возникает необходимость отрегулировать реле уровня воды, это можно сделать с помощью регулировочных винтов. Однако пытаться настраивать датчик, не имея специальных умений и опыта, производители стиральных машин крайне не рекомендуют.

Иногда прессостаты выходят из строя. О поломке могут сказать следующие признаки:

1. Появление горелого запаха.
2. Неправильно работают режимы отжима и полоскания белья.
3. Неполадки при наборе воды вне зависимости от выбранного режима, например, машина не набирает ее достаточное количество или берет слишком много. При этом вода может набираться до тех пор, пока не сломается еще одна деталь и вода не потечет наружу.
4. Частые поломки нагревательного элемента машины.
5. При полоскании постоянно включается то впускной клапан, то насос для откачки воды.

Чтобы проверить, исправен ли датчик, можно провести несложную процедуру.

3 Проверка реле уровня воды

Сначала нужно выключить из сети стиральную машину. Датчик уровня воды находится внутри машины, на верхней части боковой стенки. Чтобы до него добраться, нужно снять крышку. Для этого откручивают удерживающие ее болты, сдвигают крышку по направлению от себя и поднимают. Затем можно отсоединить сам датчик, обычно он закрепляется на 1-2 болта.

Дальше нужно проверить напорные трубки. На них не должно быть дефектов, трещин, в противном случае потребуется замена. Если есть засор, его следует устранить. Дальше проверяют состояние мембраны. Если ее поверхность пористая, значит, прессостат придется заменять.

Далее нужно отсоединить шланг давления. Он обычно закрепляется при помощи специального хомута, который нужно или раздвинуть плоскогубцами, или открутить. Вместо шланга давления нужно подсоединить резиновую или силиконовую трубку достаточного размера: ее диаметр должен быть примерно таким же, как и диаметр шланга давления, по длине достаточно 10 см.

В трубку нужно подуть. Как вариант, для этого можно использовать грушу. Если при этом слышны щелчки, которые свидетельствуют о том, что переключаются пружины контактов, значит, датчик в рабочем состоянии.

Профессионалы проводят проверку с помощью манометра, с его помощью измеряют давление, при котором начинают появляться щелчки. В домашних условиях этого измерительного прибора обычно не бывает, поэтому нужно добиться, чтобы количество уровней соответствовало числу щелчков.

Последний этап проверки — осмотр контактов. Если наблюдается залипание, контакты нужно почистить или установить новое реле. Затем снова подсоединяются шланговые контакты. При выявлении неисправности проводится замена узла.

Замена прессостата стиральной машины проводится предельно просто. Эту ремонтную процедуру легко можно провести в домашних условиях без использования специализированных инструментов. В среднем время работы не превышает 30 минут. Во время замены датчика важно соблюдать технику безопасности, избегая острых углов, поражения током и т.д.

4 Как качественно провести замену прессостата?

В первую очередь нужно проследить, чтобы стиральная машина была отключена от сети. Для работы потребуется крестовая отвертка. Сначала надо снять верхнюю панель, которая обычно закрепляется двумя или тремя винтами. Эти крепления выкручиваются против часовой стрелки с помощью гаечного ключа. Затем можно снять верхнюю панель. При этом нужно соблюдать осторожность, так как края острые. Крышку сначала следует отодвинуть назад, поднять и убрать.

Следующий шаг — снять присоединительный шланг, так как он очень короткий и не позволит повернуть датчик. Шланг находится под реле уровня воды. Нужно его найти и убрать, он не имеет никаких зажимов. При этом надо стараться не повредить штуцер на креплении.

Теперь можно переходить к снятию самого прессостата. Нужно взять датчик, развернуть на 90°, вытянуть из машины. Затем отсоединяется разъем. Он закрепляется с помощью двух фиксаторов. Сначала нужно нажать на крепления, а затем вытянуть сам разъем.

Теперь можно переходить к замене датчика. Для этого берут новый прессостат, устанавливают в правильном положении, фиксируют разъем. Обратите внимание, что он фиксируется всегда в одном и том же положении. При установке стоит обратить внимание на вырезы на корпусе, канавки и защелки. Все эти части будут надежно фиксировать датчик в нужном положении. Датчик устанавливается на месте, поворачивается по часовой стрелке на 90°. На датчике устанавливается шланг, его нужно расправить и натянуть на штуцер.

Перед установкой крышки надо найти в нижней части две выемки. Они будут надеваться на винты, послужат направляющими при установке верхней панели. Крышка устанавливается на место. Перед тем как фиксировать ее, нужно убедиться, что она установлена плотно. После этого следует прижать крышку и закрутить винты по часовой стрелке.

Основная работа закончена, можно подключить стиральную машину к электросети и включить подачу воды. Если машина работает исправно, значит, замена прессостата прошла успешно.

Прессостат стиральной машины — датчик уровня воды. Настройка, проверка, замена 2Стиралки.ру

Дата: 02.04.2015

Далеко не многие пользователи стиральных машин вникают в их принцип работы и то, какие детали находятся внутри агрегата. Но, если вдруг происходит поломка прибора, то приходится вызывать мастера либо, если финансы не позволяют это сделать, приходится самому разбираться в принципе работы машинки. Сегодня речь пойдет об одной небольшой, но очень важной детали в стиральной машине – прессостате.

Что такое прессостат в стиральной машине

Перед тем, как что-либо делать с прессостатом, нужно разобраться что это такое. Прессостат, он же датчик уровня воды, имеется у каждой стиральной машины-автомат. Нужен он для того, чтобы определять есть ли вода в баке стиральной машины и сколько ее.

Чтобы было, если бы не было прессостата? Представьте, вы запускаете программу стирки, и машинка начинает набирать воду. Т. к. прессостата нет, то стиральная машина не знает сколько воды находится в баке, и есть ли она вообще там. Машинка набирается и набирается, т. к. нет датчика, который бы «сказал» ей: «Хватит набирать, воды уже достаточно!». Мы не говорим еще о том, что для разных программ стирки используется разное количество воды, которое также регулируется с помощью этого датчика.

Теперь вам понятно зачем нужен датчик уровня воды? Теперь разберемся, что представляет из себя этот датчик, и каков принцип работы прессостата стиральной машины.
Датчик уровня воды представляет из себя небольшой круглый пластиковый элемент, к которому подключаются провода и трубка, которая соединена с резервуаром высокого давления. Когда в баке набирается вода то через трубку подается соответствующее уровню воды давление и реле замыкает или размыкает контакты, тем самым «говоря» стиральной машине о нужном уровне воды.

Настройка прессостата стиральной машины

Чтобы датчик уровня воды правильно реагировал на нужное давление и срабатывал в нужный момент, производители осуществляют настройку прессостата стиральной машины. В большинстве случаев хозяевам техники не стоит беспокоится о такой настройке, т. к. на производстве все уже сделано и протестировано.

Но бывают ситуации, когда владельцы техники хотят поэкспериментировать с регулировкой прессостата стиральной машины. На каждом датчике уровня воды есть регулировочные винты, которыми можно добиться нужного результата, их крутят для его точной настройки.

Регулировку прессостата крайне не рекомендуется производить самостоятельно, тем более без должного опыта и нужных приборов.

Что, если датчик уровня воды не исправен

Может случиться такое, что прессостат сломается и будет неправильно работать, соответственно и стиральная машина будет работать тоже неправильно. Что же случится, если прессостат сломается? Если у вашей стиральной машины обнаруживаются следующие симптомы, то вероятнее всего у вас сломался датчик уровня воды.

• Машинка начинает стирку без воды в баке; также она включает нагреватель для нагрева воды без самой воды. В данной ситуации вероятнее всего ТЭН сгорит от перегрева, т. к. он рассчитан на работу в воде.
• Машинка набирает слишком много воды или же наоборот не добирает ее. Может даже случиться, что вода будет набираться до бесконечности, пока что-нибудь не сломается, и вода не потечет наружу.
• Вода может остаться в баке даже после окончания стирки. Или же вы можете вытащить мокрое белье после режима отжима. Если в вашей стиральной машинке не работает отжим, то могут быть и другие причины этой неисправности.
• Стиральная машина может не полоскать белье.

Как видите, такая маленькая деталь может привести к серьезным последствиям, и, если у вас машинка ведет себя таким образом, то нужно убедиться в работоспособности датчика.

Как проверить прессостат стиральной машины

Если у вас появились подозрения, что в вашей стиральной машине неисправен именно датчик уровня воды, то не стоит его сразу выбрасывать и покупать новый. Сначала нужно точно убедиться, что причина именно в нем. Для этого давайте его проверим.

Чтобы проверить прессостат стиральной машины, для начала, нужно добраться до него. Расположен он, обычно, на боковой стенке стиралки ближе к верху. Поэтому снимаем верхнюю крышку – для этого открутите два болта сзади, которые крепят ее, после чего сдвиньте ее от себя и снимите.

Лучше всего открутить прессостат. Крепится он, обычно, с помощью одного-двух болтов, которые необходимо отвинтить.

Далее отсоединяем от датчика уровня воды шлангочку и контакты. Шланга держится с помощью хомута, поэтому вам придется его либо открутить, либо плоскогубцами раздвинуть. Чтобы отсоединить провода просто выдерните фишку.

Первым делом необходимо осмотреть сам датчик на наличие повреждений, а также трубку, которая подходила к нему. Трубка не должна быть забита или повреждена. Если в ней засор, то прочистите ее; если она повреждена, то ее необходимо заменить. Посмотрите на контакты датчика: если они грязные, то зачистите их.
Теперь переходим непосредственно к самой проверке прессостата. Для этого нам понадобится небольшой шланг, такого же диаметра, как и тот, который мы сняли с датчика. Длинна нужна небольшая — 10 см должно хватить.

Дальше одеваем один конец шлангочки на входной штуцер датчика уровня, а во второй дуем; сам же прессостат прикладываем к уху и слушаем — должны раздаваться щелчки. Т. е. приложили — тишина, дальше дунули должен раздаться щелчок. Щелчков может быть несколько, они будут зависеть от того, как вы сильно дуете в трубку. Если щелчки есть, то с самим датчиком все в порядке, он рабочий.

Тоже самое можно проделать с мультиметром — просто не слушать, а замерять проводимость, которая должна изменяться с повышением давления воздуха. Посмотрите на видео, как это делают профессионалы.

Как заменить прессостат в стиральной машине

Если прессостат вышел из строя, то его необходимо заменить. К счастью, это не дорогая деталь и доступна для любого человека. Найти и купить ее вы можете через интернет: просто наберите соответствующий запрос в поиске. Дальше вам необходимо будет сообщить модель и марку своей стиральной машины продавцу, и он подскажет вам, какая деталь вам подойдет. Также вы можете найти датчик уровня воды по его номеру, который указан на нем самом.

Поставить новый прессостат очень просто: вам нужно будет одеть на него шланг, воткнуть контакты и прикрутить на место. После этого необходимо запустить стиральную машину и проверить ее работоспособность.

Прессостат стиральной машин, датчик уровня воды, проблемы,ремонт

Давайте разбираться, что же за зверь такой этот прессостат стиральной машины и какую роль он выполняет, так же мы рассмотрим его виды и основные проблемы и поломки, и как же выходить из положения.



Прессостат стиральной машины бывает двух видов

Итак, Прессостат стиральной машины встречается двух видов. Первый механический, то что мы можем видеть на фотографии вверху. Данный прессостат отличается надёжностью, простотой конструкции и зарекомендовал себя с очень хорошей стороны. Крайне редко мне приходилось встречаться с поломкой данного устройства. Так как он механический и принцип его работы довольно прост и чёток. Ещё данное устройство называют датчик уровня воды. И это действительно его основная функция. И второй вид прессостатов бывает в электронном исполнении, такими устройствами в последнее время оснащают современные, самые свежие модели стиральных машин. С их появлением и начались проблемы у нас мастеров и у вас потребителей. Устройство очень нежное, работает по принципу смещения катушек и изменения электромагнитного поля, в общем часто выходит из строя, не лечится совершенно, стоит дорого. Мне это не нравится. Фото ниже.

Прессостат стиральной машины в работе

Прессостат стиральной машины работает и выполняет свою задачу следующим образом. Через гибкий шланг с поплавковой камеры, или специального отсека для заводнения и анализа уровня воды, которые находятся в низу бака, он (тоненький резиновый шланг),  поднимается непосредственно к датчику уровня воды (прессостату) и герметично крепится на специальный пластиковый, гладкий штуцер, как правило маленьким съёмным зажимом. На контактную группу прессостата закреплена фишка с проводкой идущая к командному аппарату, Основному модулю управления, замку(УБЛ, или устройству блокировки люка).  Стиральная машина закрыта запущен процесс стирки. Перед началом, машина блокирует люк и начинает заливать через электромагнитные клапаны воду в бак стиральной машины. Втсек к которому прикреплён гибкий шланг идущий к прессостату попадает вода, по мере поступления в бак она поднимается как в баке, так и в отсеке и создаётся давление воздуха в шланге, которое через резиновую мембрану датчика уровня воды (прессостата), передаётся на механическую часть контакторов и цепь замыкается, или размыкается, машина перестаёт заливать воду начинается процесс вращения, то есть стирка. В обратном процессе, когда начинается слив воды, на мембрану перестаёт давить воздух, так как вода из камеры выходит, контактные группы срабатывают и начинается процесс отжима и в последствии разблокировки люка, так как при размыкании контактов происходит прекращение подачи питания на устройство блокировки люка.

Прессостат стиральной машины не работает

Как же определить, что прессостат стиральной машины не работает и какие основные причины и неисправности. Начнём с первой и самой безболезненной причины,это засор поплавковой камеры и шланга. Все мы знаем что при стирке некоторые ткани теряют волокна, на одежде бывают волосы, в порошке присутствует целлюлоза, которые все вместе при высыхании и термических воздействиях создают достаточно прочные хлопья и комки и как следствие засор. То есть вода набирается а воздух в шланг не попадает и не давит, команды отключаться подаче воды не происходит, вода выходит из берегов, потоп. Либо если датчик электронный и модуль управления и вода не залилась за определённое время, машина начинает слив воды и уходит в ошибку. Лечится просто, набираете воду в стиральную машину с закрытым люком, отсоединяете шланг от штуцера прессостата и что есть мочи начинаем в него дуть. Раз 15, при этом в конце процедуры надо попробовать воду втянуть по шлангу вверх, вода проходит, засор устранён, сливаем воду, повторяем процедуру ставим всё на место, проверяем работоспособность.

Вторая поломка связанна с отгоранием контактов в механической части, или деформации их же, проблема крайне редкая, но бывает всякое. Лечиться заменой прессостата, проверяется отсоединением шланга от прессостата и вдуванием плавно в него порции воздуха, пошагово будут слышны щелчки, машина должна реагировать на сигнал. Если реакции нет, значит прессостат приказал долго жить. Такой метод диагностики подходит не к всем стиральным машинам и совершенно не подходит к стиральным машинам с электронным модулем управления и электронным прессостатом. Предупреждаю! Электронный прессостат после такой процедуры можно сразу же выкидывать.

К третьей проблеме относиться разгерметизация системы патрубков и камеры между устройством и водой в баке. То есть перетирается резиновый шланг, давление не создаётся. Ну и как всегда вездесущие мыши, которые могут отгрызть провода и перегрызть патрубок. Лечиться понятно как. Вот пожалуй на этой ноте я и закончу своё повествование.

Мы же как всегда продолжаем ремонт стиральных машин в Краснодаре и пригороде и с удовольствием за деньги лишим вас всех этих хлопот и проблем. Звоните с 8 00 по 22 00. Работаем без праздников и выходных. + 7 989 807 61 96 Александр.



датчик уровня воды, что это такое, как проверить реле, регулировка и принцип работы

Прессостат – важный элемент в каждой стиральной машинеДалеко не все владельцы стиральных машин вникают в их устройство и принцип работы. Однако, если случаются неисправности и нет возможности обратиться за помощью к мастеру, то приходится самостоятельно устранять поломку. Одной из достаточно важных деталей в стиральной и посудомоечной машине является прессостат.

Датчик уровня воды в стиральной машине: описание

Далеко не каждый знает, что именно собой представляет прессостат, как он выглядит и для чего предназначен. У каждого производителя стиральных машин есть свои собственные прессостаты, приобрести которые можно в совершенно любом специализированном магазине. Прессостат есть в совершенно каждой современной машинке автомат, независимо от ее производителя.

Ознакомиться с датчиком воды в стиральной машине можно в интернете

В частности, таких как:

• Bosch;
• Candy;
• Ariston;
• Electrolux;
• Indesit.

Виды их различаются по функциональных особенностям, и наиболее часто встречается трехконтактный прессостат. Кроме того, может быть механический и электронный прессостат. Реле имеют такое же устройство, как и механические, поэтому при их применении, пользователь сталкивается точно с такими же проблемами, в частности, такими как засорение, утечка воздуха, недостаточно хорошее давление и многими другими.

Однако, действуют они по абсолютно другому принципу.

Реле имеют всего лишь 3 провода, однако совершенно точно могут определить даже незначительные изменения давления. Благодаря этому, контролирование количества жидкости в бачке становится более удобным и функциональным. При различных поломках и проведении проверки, стоит помнить, что электрические прессостаты работают при низком напряжении, именно поэтому они могут быть повреждены при проведении проверки специальными приборами, которые подразумевают применение высокого напряжения.

Прессостат: что это такое и зачем он нужен

Многие интересуются, что представляет собой прессостат, и каково назначение этого прибора. Прессостат – это такое небольшое устройство, которое помогает отрегулировать уровень воды в баке, так как для разных программ стирки ее требуется различное количество. Прессостат представляет собой небольшой прибор круглой формы, к которому подключены провода и трубка, соединенная с резервуаром высокого давления. Когда в бачке набирается жидкость, то через резиновую трубку подается требуемое давление и реле отмыкает или замыкает контакты, тем самым посылая сигнал стиральной машине о требуемом уровне воды.

Важно! Производители не рекомендуют изменять стандартные настройки, так как это может привести к значительным нагрузкам, не предусмотренным при проектировании конструкции.

Прессостат является незаменимым в стиральной машине, поскольку он позволяет отрегулировать уровень воды

Чтобы прессостат работал правильно, то его обязательно нужно проверить, а также настроить на нужное давление. Это поможет ему своевременно подать сигнал и запустить стирку. В основном, настройка датчика проводится производителем, однако, при желании можно сделать это и самостоятельно. Чтобы выполнить настройку своими руками, нужно изменить положение настроечного винта, находящегося прямо на корпусе.

Среди наиболее лучших моделей датчиков можно выделить такие, как:

• Metalflex HD505;
• T85;
• T85M;
• SPS-L11X.

При поломке прессостата, модуль управления устройством не смог бы определить, заполняется ли бачок водой, и какое ее количество там находится. Расположение датчика в стиральной машинке может быть совершенно различным, однако, в основном он находится в верхней части устройства. Это небольшая деталь цилиндрической формы с подключенными к ней проводами и трубкой, выполненной из пластика, идущей к резервуару высокого давления. Емкость повышенного давления может быть автономной или быть определенной деталью пластикового корпуса. При наборе воды в стиральную машинку, передается равное ей давление. В таком случае наблюдается соединение либо отсоединение контактов реле. Стиральная машина получает соответствующий сигнал о достаточном количестве жидкости в резервуаре.

Как проверить прессостат в стиральной машине: этапы

В некоторых случаях, требуется проверка прессостата, так как могут возникать определенные неисправности стиральной машины. Узнать, правильно ли работает датчик уровня воды, можно самостоятельно, однако, нужно соблюдать безопасность при работе с электроприборами.

Проверить прессостат можно самостоятельно, выполняя определенные действия

Проверка датчика уровня подачи воды состоит из нескольких этапов, а именно таких, как:

• Отключение стиральной машинки от сети;
• Тестирование работоспособности деталей;
• Оценка состояния прессостата и трубки.

Изначально нужно отсоединить стиральную машинку от сети. Для этого нужно найти фиксирующие верхнюю панель винты. После этого нужно их открутить и снять крышку, а затем найти прессостат. В большинстве стиральных машинок, в частности, таких как Самсунг, Аристон, Индезит, Бош, Ардо, этот прибор расположен на одной из стенки, недалеко от крышки, именно поэтому, его можно заметить практически сразу же.

После того как прессостат будет найден, нужно отсоединить его от шланга, чтобы затем комплексно протестировать работоспособность деталей.

Затем нужно внимательно осмотреть все приборы для обнаружения видимых повреждений и засоров. Если в трубке образовались засоры, то ее нужно тщательно прочистить. При обнаружении повреждений, проводится замена деталей на новые. Чтобы правильно провести ремонт и замену пришедших в неисправность деталей, потребуется схема стиральной машинки, так как это позволит определить место расположения требуемых деталей. После проведения осмотра и при надобности замены, нужно снова установить все детали, и закрепить крышку машинки на место.

Правильная регулировка прессостата

Регулировка прессостата на требуемый уровень воды проводится при помощи 2 болтов, один из которых служит для установки контроля соединения контактов, а другой – для контроля их разрыва. Датчиков может быть разное количество, в зависимости от режима работы и модели стиральной машинки. Уровень жидкости в баке во многом зависит от программы стирки, например, при бережной и деликатной стирке, бак заполняется только лишь наполовину.

Для того чтобы стиральная машина правильно работала, необходимо отрегулировать прессостат

При самостоятельной настройке прессостата, можно выставить такие режимы, как:

• Полный режим;
• Экономный вариант;
• Непосредственный перелив бачка.

Чтобы самостоятельно выполнить настройку прессостата, обязательно нужно знать, сколько требуется стиральной машинке воды на каждом этапе проведения стирки, в зависимости от выбранного режима работы. В соответствие с этим выставляются основные моменты включения и выключения контактных групп.

Иногда бывает так, что датчик ломается, и тогда это приводит к неисправностям.

При неисправности машина стирает при отсутствии воды, бак переполняется водой, проблема слива лишней воды, откачивание воды в режиме полоскания, появление запаха гари, не происходит отжим белья. Возникновение таких неисправностей должно быть поводом для проведения проверки прессостата, так как подобные проблемы могут свидетельствовать и о наличии других поломок стиральной машинки.

Описание принципа работы прессостата

Любая модель стиральной машинки оснащается датчиком регулировки уровня жидкости в бачке. Если по какой-то причине датчик не сработает, то провести нормальную стирку белья будет невозможно. Чтобы правильно подключить и настроить работу датчика, нужно знать, из каких частей он состоит.

Перед тем как подключить и настроить прессостат, необходимо ознакомиться с принципом его работы

А именно:

Каждая модель датчика имеет свою собственную схему подключения, именно поэтому, при возникновении неисправности, лучше всего обратиться к мастеру в сервисный центр, который сможет провести все требуемые ремонтные работы. Принцип работы прессостата подразумевает под собой то, что при поступлении жидкости в бачок, воздух, находящийся в шланге давления оказывает давление на мембрану. Под действием давления мембрана выгибается и оказывает наконечником давление на пружину контактной группы. По достижении требуемого уровня жидкости в бачке, контакты переключаются, и машинка выбирает режим стирки. При впитывании воды бельем, датчик снова включается, и вода набирается до нужного уровня.

Что такое прессостат стиральной машины (видео)

Прессостат в стиральной машинке имеет очень важное значение, так как без этого устройства невозможно провести стирку. Именно поэтому, при появлении малейшей неисправности, нужно срочно провести ремонт, а при необходимости, и замену прибора.

Как это работает: Реле давления

Реле давления

Реле давления — важный компонент многих наших электрических моделей. Это электрический аналог управляемого разгрузочного клапана, который мы обсуждали в предыдущей публикации в блоге . В следующем посте будут рассмотрены основные компоненты реле давления, что это такое, как оно работает и как его настроить. Хотя реле давления используются во многих приложениях, в следующем посте особое внимание будет уделено тому, как они используются при сборке и эксплуатации электрического воздушного компрессора.

Компоненты реле давления

Щелкните фото для увеличения.

Рычаг (или ручка) авто / выключения

Рычаг (или ручка, в некоторых случаях) используется для ручного разделения контактов. Перед подключением или отключением воздушного компрессора его всегда следует переводить в положение «выключено».

Клеммы

Клеммы — это точки, в которых входящие и исходящие силовые провода подключаются к реле давления.

Контакты

Контакты, которые сделаны из проводящего материала (90% серебра, 10% никеля), используются для замыкания электрической цепи и подачи питания на двигатель. При разъединении цепь разрывается, и двигатель отключается.

Диафрагма

Мембрана изготовлена ​​из гибкого материала, который прижимается к блоку при увеличении давления воздуха. При достижении заданного давления отключения происходит размыкание контактов и отключение двигателя.

Предохранительный клапан реле давления

Предохранительный клапан реле давления, который расположен на основании реле давления, подсоединяется к верхней части обратного клапана с помощью медной или нейлоновой трубки. Когда контакты реле давления разъединяются, рычаг приводит в действие этот клапан, чтобы сбросить давление, которое возникло между насосом и обратным клапаном.

Пружина (и) регулировки

Регулировочная пружина используется для увеличения и уменьшения давления включения и выключения.Некоторые реле давления имеют вторичную пружину (обычно меньшую, чем первичная пружина), которая регулирует давление отключения, не влияя на настройку включения.

Что это такое

Реле давления — это механическое устройство, которое использует давление воздуха для управления работой электрического воздушного компрессора. Этот простой механизм замыкает цепь и позволяет подавать питание на двигатель, пока давление в системе ниже заданного значения. Все реле давления, используемые в наших воздушных компрессорах, включают предохранительный клапан реле давления, который сбрасывает напор и давление в трубопроводе, что упрощает запуск.

Как это работает

В наших моделях мы используем несколько различных реле давления. Каждый из них немного отличается, но во всех случаях основная операция следует этой схеме:

При подключенном воздушном компрессоре пользователь переводит рычаг в положение «авто», заставляя электрические контакты внутри переключателя соединяться вместе, чтобы замкнуть цепь. Одновременно запускается двигатель, и в воздушном компрессоре начинает повышаться давление. Когда достигается заданное давление в системе, диафрагма внутри реле давления прижимается к механизму, который раздвигает электрические контакты, разрывая цепь и останавливая двигатель.В то же время открывается предохранительный клапан и сбрасывает противодавление, возникшее между насосом и обратным клапаном. Когда используется воздух и давление в баллоне падает до заданного значения «включения» (примерно на 30 фунтов / кв. Дюйм ниже значения «отключение»), контакты замыкаются, и двигатель запускается снова. Цикл продолжается, пока используется воздушный компрессор.

Как настроить

Внимание! Перед выполнением работ с любым компонентом воздушного компрессора отключите машину от источника питания и сбросьте все давление из системы.

Многие из наших реле давления имеют инструкции по регулировке на внутренней стороне крышки. Если для вашего реле давления нет инструкций, выполните следующие действия:

Поверните первичную пружину по часовой стрелке, чтобы увеличить настройки включения и выключения, или против часовой стрелки, чтобы уменьшить их. Если реле давления имеет пружину регулировки дифференциала, действует тот же принцип. По часовой стрелке дифференциал увеличивается, а против часовой стрелки — уменьшается.

Как работает реле давления ~ Изучение контрольно-измерительной техники

Пользовательский поиск

Что такое реле давления?

Это устройство, предназначенное для контроля технологического давления и выдачи выходного сигнала при достижении заданного давления (заданного значения).Реле давления делает это путем приложения технологического давления к диафрагме или поршню для создания силы, сравнимой с силой предварительно сжатой пружины диапазона.

Реле давления используется для определения наличия давления жидкости. В большинстве реле давления в качестве чувствительного элемента используется диафрагма или сильфон. Движение этого чувствительного элемента используется для
приведения в действие одного или нескольких переключающих контактов, чтобы указать на тревогу или инициировать управляющее действие.
Реле давления имеют разную конструкцию с разными чувствительными элементами.Один из наиболее распространенных — с диафрагмами или сильфонами в качестве чувствительных элементов. В том, о котором я расскажу здесь, в качестве чувствительного элемента давления используется поршень. В любом случае принцип действия этого типа поршня такой же, как и у реле давления мембранного или сильфонного типа.

Основные части реле давления:

Основные части типичного реле давления показаны на схеме ниже:

Схема реле давления

Выше показан разрез реле давления, на котором показаны все основные части переключателя.

Также ниже показан графический вид реле давления:

На разрезе реле давления можно увидеть следующие основные детали:

Микровыключатель

Микровыключатель используется для включения или отключения электрической цепи при срабатывании реле давления. Микровыключатель в разрезе представляет собой однополюсный двухпозиционный переключатель (S.P.D.T.). Этот переключатель состоит из одного нормально закрытого контакта (NC) и одного нормально открытого контакта (NO).Когда срабатывает реле давления, замыкается замыкающий контакт, а размыкающий замыкающий.

Микровыключатели с золотыми контактами обычно используются в низковольтных и слаботочных приложениях (т.е. в искробезопасных цепях). Для более высоких напряжений / токов используются серебряные контакты.

Изолированная кнопка отключения

Эта кнопка вызывает переключение контактов NO и NC при срабатывании реле давления

Как показано на разрезе реле давления выше, рабочий штифт прикреплен к рабочему поршню.Когда поршень приводится в действие в результате изменений давления на входе, рабочий штифт либо перемещается вверх и входит в контакт с кнопкой отключения, либо перемещается вниз и разрывает контакт с кнопкой отключения

Гайка регулировки хода

Гайка настройки отключения (также может называться винтом диапазона) используется для регулировки уставки реле давления. Это достигается за счет изменения степени сжатия пружины диапазона. Чем сильнее пружина диапазона сжимается гайкой настройки отключения, тем выше уставка давления для переключателя.Чем меньше компрессия, тем ниже уставка для реле давления

.

Пружина диапазона

Это предварительно сжатая пружина, и создаваемая ею сила определяет давление, при котором работает переключатель.

Рабочий поршень

Это часть реле давления, контактирующая с технологическим процессом. Давление процесса, действующее на область рабочего поршня, создает силу, противоположную силе пружины диапазона.Диапазон действия переключателя зависит от площади рабочего поршня и скорости пружины диапазона (измеряется в фунт-силах на дюйм, Н / мм и т. Д.).

Корпус, содержащий микровыключатель и другие аксессуары реле давления, называется корпусом переключателя или корпусом. Для реле давления, выдающего электрический выходной сигнал, предусмотрено одно или несколько резьбовых соединений, позволяющих ввести кабель в корпус через подходящий сальник. Для переключателя с пневматическим выходом для выходных соединений предусмотрены два или более соединения перегородки.Корпуса переключателей обычно доступны из алюминия или нержавеющей стали.

Принцип действия реле давления

Как показано на разрезе реле давления выше, давление на входе прикладывается к нижней части рабочего поршня. Этот поршень движется вверх под действием давления на входе пружины диапазона. Натяжение пружины диапазона можно отрегулировать так, чтобы она сжималась при определенном давлении или заданном значении. Когда это давление будет достигнуто, рабочий штифт ударит по кнопке отключения на микровыключателе и переключит его.Нормально открытые контакты (от NO до C) станут закрытыми, а нормально закрытые контакты (NC до C) откроются. Давление, при котором переключается микровыключатель, регулируется регулировочной гайкой отключения. Эта гайка регулирует натяжение пружины диапазона (например, если гайка поворачивается по часовой стрелке, давление срабатывания будет выше).

Как проверить реле давления в печи

Реле давления печи — это предохранительное устройство, расположенное рядом с двигателем тяги индуктора газовой печи с принудительной подачей воздуха.Переключатель предназначен для предотвращения работы печи до тех пор, пока не будет установлено правильное давление воздуха на выходе. Он предназначен для измерения отрицательного давления, создаваемого двигателем тягового индуктора во время запуска печи, и для отключения зажигания печи, если давления воздуха недостаточно для удаления выхлопных газов.

Реле давления на печи может выйти из строя или застрять в открытом положении, и есть несколько простых проверок, которые вы можете выполнить, прежде чем проверять переключатель на электрическую неисправность.Для проверки самого переключателя требуется мультиметр.

Как работают индуктор тяги и реле давления

Индуктор тяги — это вентилятор, который создает поток воздуха для горения через теплообменник (-ы) печи, чтобы убедиться, что все выхлопные газы выходят за пределы дома через дымоход. Во время горения нагнетатель создает давление воздуха ниже атмосферного (отрицательное давление) между входной стороной нагнетателя и внутренней частью камеры сгорания печи.

Если печь работает правильно, реле давления определяет надлежащую степень отрицательного давления и остается открытым (выключенным). Но если вентиляционная труба блокируется или если некоторые части системы выходят из строя, то реле давления распознает, что больше нет надлежащего отрицательного давления, и включается (замыкает цепь), чтобы остановить работу печи. Без реле давления выхлопные газы могут заполнить жилое пространство в случае неисправности печи.

Реле давления, которое не включается, может быть вызвано рядом проблем, в том числе:

• Отказ электродвигателя индуктора тяги
• Ограниченное отверстие для впускного воздуха
• Ограниченное отверстие для воздуха для горения
• Утечки вокруг узлов
• Засорение отвода конденсата
• Электрическая неисправность реле давления

Ель / Элисон Чинкота

Типы реле давления

Реле давления печи может иметь различную конструкцию в зависимости от типа печи:

• В обычной одноступенчатой ​​печи есть одно реле давления и один шланг, ведущий к корпусу вытяжного вентилятора.
• Одноступенчатая конденсационная печь имеет одно реле давления с двумя шлангами на переключателе, один для измерения давления в корпусе индуктора тяги / горелки, а другой — для определения надлежащего давления на выходе из коробки для сбора конденсата.
• Двухступенчатые печи могут иметь два реле давления, а модулирующие печи могут иметь три реле давления.

Фото с сайта Home-Cost.com

Признаков неисправности реле давления скважинного насоса

Независимо от того, являетесь ли вы новым домовладельцем или опытным, возможно, вам никогда не приходилось иметь дело с реле давления в скважине.Возможно, вы даже не подозреваете о его существовании… до одного раннего утра, в канун Рождества или сразу после того, как вы исчерпали запас нижнего белья, и переключатель выйдет из строя. Это всегда наихудшее время, не так ли? Пока вы ждете прибытия специалиста по ремонту скважинных насосов из Мэриленда (знаете ли вы, что у нас есть горячая линия для оказания экстренной помощи?), Вот некоторая информация о том, с чем вы можете иметь дело и что это означает.

Что делает реле давления

Реле давления — это переключатель, который сигнализирует скважинному насосу о начале или прекращении откачки в зависимости от давления в водяной системе.Реле давления имеют две настройки давления: давление включения и давление отключения. Это числа, которые вы можете найти на самом переключателе, и обычно они составляют 40-60, 30-50 или 20-40 в фунтах на квадратный дюйм. Меньшее число — это давление, при котором насос включится и начнет наполнять ваш напорный бак. Более высокое число — это давление, при котором насос остановится. Оба числа можно отрегулировать по мере необходимости в зависимости от ваших уникальных потребностей в водоснабжении.

Реле давления может быть расположено снаружи или в вашем подвале, гараже или бассейне, в зависимости от того, как настроена ваша скважинная система.Если у вас погружной насос, переключатель находится в другом месте, чем насос — обычно он устанавливается на трубе, входящей в напорный резервуар. Если у вас есть струйный насос, реле давления может быть прикреплено непосредственно к нему сбоку.

Почему может выйти из строя реле давления

Механизм реле давления содержит пружины для установки давления, а также электрическую проводку для подачи сигнала насосу на включение или выключение. Со временем пружины могут ослабнуть, а отверстия для проводов могут обнажиться и подвергнуться коррозии.Такая простая вещь, как жучок, застрявший между электрическими контактами, может помешать их правильному соединению. Ржавые контакты также могут полностью отсоединиться, делая выключатель бесполезным. Хотя реле давления обычно имеет толстую пластиковую крышку, летняя влажность в Мэриленде все же может проникнуть в него и медленно повредить его. Возможно, это не изнашиваемая деталь в его традиционном значении, но реле давления, возможно, придется менять несколько раз во время вашего владения домом.

Как определить, выходит из строя реле давления

Теперь, когда вы знаете, что делает реле давления и как оно работает, устранять проблемы с скважинным насосом стало немного проще. Если у вас возникли следующие проблемы, возможно, ваш датчик давления вышел из строя или неисправен:

• Нет воды и насос вообще не включается
• Насос продолжает цикл
• Насос работает, но напор воды слабый

Имейте в виду, что эти симптомы не являются уникальными для проблем с реле давления. Могут быть и другие причины, по которым это происходит, например, баллон с пониженным давлением или отказавший насос. Прежде чем делать поспешные выводы, лучше всего позвонить специалисту по насосам из Мэриленда, чтобы он осмотрел вашу систему.Может быть, все, что вам нужно, это очистить и подтянуть контакты реле давления, а может быть, нужно заменить весь переключатель. В таком случае, как правило, это быстрый и доступный ремонт.

Позвоните нам сегодня или свяжитесь с нами через Интернет, если у вас возникли проблемы с вашей скважинной системой! Наша опытная команда будет рада разместить вас в любой день недели!

Поиск и устранение неисправностей реле давления в печи: 5 вещей, которые необходимо проверить

Сегодня мы поговорим об устранении неисправностей реле давления печи.

Я хочу расширить нашу недавнюю серию работ по поиску и устранению неисправностей газовых печей, рассмотрев каждую часть последовательности работы печи. Я расскажу вам, что делает реле давления и почему это важно. И в заключение, я дам вам пять простых вещей, которые нужно проверить, когда вы устраняете неисправность реле давления печи. Об этом будет рассказано в блоге Fox Family Heating & Air.

Во-первых, я хочу справедливо предупредить всех, кто наблюдает за этим, но еще не является опытным специалистом в отрасли HVAC.Это видео предназначено только для образовательных целей. Fox Family Heating & Air не рекомендует никому, кроме профессионала, начинать вскрывать печь и пытаться диагностировать неисправность вашей системы.

Существует высокое и низкое напряжение, способное поражать человека. Есть также множество движущихся компонентов, которые могут повредить части тела, а именно руки и пальцы. В печи также образуются горячие поверхности внутри топочных отсеков и вокруг корпуса, что может вызвать серьезные ожоги. Фактическое пламя, возникающее при зажигании и запуске газовой печи, может вызвать серьезные ожоги и причинить вред человеку или имуществу.

Последовательность событий печи

Во-первых, как техник, вы должны знать последовательность событий для правильного запуска газовой печи. Это очень просто, и вам следует запомнить это, прежде чем вы сможете даже подумать о квалификации для устранения неполадок.

1. Электропитание на плату управления печи
2. Термостат сигнализирует о вызове тепла
3. Включается двигатель индуктора
4. Реле давления подтверждает правильность работы индуктора
5. Воспламенитель активируется
6. Газовый клапан подает напряжение
7. Пламя переливается через горелки
8. доказывает, что все горелки горят
9. Воздуходувка нагнетает воздух через каналы

Сначала запускается двигатель индуктора

Когда печь начинает новый цикл, индукционный двигатель — это первое, что вы должны увидеть. По проводам, идущим от платы управления, подается 120 вольт. Это запускает двигатель индуктора на время до 60 секунд, прежде чем что-либо еще не произойдет. Это функция безопасности, которая создает отрицательное давление или тягу, которая очищает теплообменник от любых ядовитых газов, а именно от побочных продуктов сгорания. Он делает воздух внутри полых трубок теплообменника более чистым, когда возникает пламя. Когда у нас есть более чистый воздух внутри теплообменника во время сгорания, эффективность печи увеличивается.

Далее, реле давления в печи активирует

Затем срабатывает предохранительное устройство, называемое реле давления, когда мембрана внутри него распознает всасывающее или продувочное действие асинхронного двигателя. Реле давления — это нормально разомкнутый переключатель, который замыкается в соответствии со спецификациями производителя для необходимого отрицательного давления.

Если индуктор включается и работает нормально, реле давления в печи должно сработать. В этом тоже нет временной задержки.Двигатель индуктора быстро создает эту тягу. В большинстве случаев в течение 5-7 секунд — и остальная часть печи запускается оттуда.

Если реле давления не срабатывает, печь выключится, немного подождите и повторите попытку. Если реле давления не замыкается после 3–5 попыток, плата управления перестанет подавать напряжение на двигатель индуктора, по сути блокируя его от попыток.

Вы можете сказать, что система находится на какой-то защитной блокировке, когда вентилятор печи (или нагнетатель) проталкивает воздух комнатной температуры через каналы в ваши комнаты.Никому не нравится, когда в их дом дует холодный воздух, когда наступает отопительный сезон, поэтому это происходит, чтобы предупредить жильца о том, что система не работает должным образом, и ему следует позвонить в компанию по ОВК, чтобы приехать и устранить неполадки в системе.

Устранение неисправностей реле давления в печи

Предположим, индукционный двигатель работает правильно. Но реле давления, кажется, не замыкается. Используя свой измеритель, вы можете отследить 24 вольта, поступающие от платы управления, через предохранительные устройства и на реле давления.Поместите один провод на землю или на твердый кусок металла, прикрепленный к печи. Другой поместите на входящую клемму переключателя. Если у вас есть 24 В на входящей клемме, но нет на клемме, выходящей из переключателя, вы можете предположить, что реле давления не замкнулось.

Другой способ сделать это — протестировать ваши выводы через два терминала. Когда реле давления разомкнуто, ваш измеритель покажет 24 вольта. Когда переключатель замкнется, вы увидите 0 вольт.

Помните, что реле давления не замыкается, пока не включится двигатель индуктора и не обеспечит необходимое всасывание для замыкания реле давления.Требуемое всасывание указано на реле давления.

Печь

Реле давления не закрывается

Когда мы устраняем неисправность реле давления печи, мы можем сделать несколько вещей. Мы можем взять наш манометр и убедиться, что двигатель индуктора создает вакуум, подсоединив шланг измерителя непосредственно к сборной камере, к которой подсоединен шланг реле давления. Снимите шланг реле давления и подсоедините шланг манометра к тому же отверстию.

После того, как вы надели шланг и запустили систему, индуктор включится, и манометр должен начать показывать индуцированную тягу, когда она начинает подниматься.Это число на счетчике должно быть больше числа на реле давления. Например, предположим, что вы тестируете реле давления, которое закрывается при -0,7 дюйма водяного столба. В этом случае показание всасывания на счетчике должно быть около -1 ″ вод. Это могло быть меньше, могло быть больше, но оно не могло быть меньше числа на реле давления. Это означает, что если вы читаете -0,4 дюйма вод. Ст., Что-то вызывает низкое давление.

Пять простых вещей, которые нужно проверить

Давайте посмотрим, что здесь может происходить.Некоторые из наиболее распространенных причин, по которым я видел, как реле давления в печи выходят из строя или не закрываются, чтобы позволить остальной части системы сработать:

1. Забит канал сборной камеры для реле давления
2. Препятствие в дымоходе
3. Разрыв или заклинивание диафрагмы
4. Шланг реле давления поврежден
5. В шланге реле давления есть вода

1. Забит порт в сборной камере для реле давления

В сборной камере проверьте, не очищен ли порт от отложений кальция, грязи или другого мусора, которые могут препятствовать прохождению воздуха через порт.Если есть, возьмите небольшой провод — например, провод термостата — и прочистите порт. Какое бы вещество ни было, оно должно быть достаточно хрупким, чтобы его можно было соскрести, чтобы порт стал прозрачным.

2. Закупорка в дымоходе

Помните, что индукционный двигатель создает тягу, позволяющую газам вытягиваться из теплообменника в дымовую трубу, где она выходит за пределы здания — обычно на крышу. Я обнаружил, что пчелы, осы и птицы любят вить свои гнезда в дымоходе и вокруг него.Зимой это вряд ли случится, но летом наверняка случится. Так что, если сезон ранний, а печь еще не запускалась, хорошо проверить вентиляционное отверстие на крыше. Также нередко можно увидеть, что гнездо (или птица) упало полностью до основания трубы, где оно встречается с печью.

3. Разрыв или застревание диафрагмы

Обычно реле давления выходит из строя, потому что диафрагма внутри корпуса застряла или разорвалась.Разрыв диафрагмы иногда может издавать хлопанье. Застрявшие диафрагмы просто не сдвинутся с места на требуемой тяге. Иногда легкое постукивание пальцем по плоской части корпуса освобождает застрявшую часть, и это здорово! Но ваш коммутатор находится в заимствованном времени, и в девяти случаях из 10 он снова выйдет из строя. Если я скажу вам, что он выйдет из строя завтра, он будет длиться годами. Если я скажу вам, что этого хватит на годы, завтра он потерпит неудачу. Я рекомендую попытаться убедить клиента заменить реле давления сейчас, чтобы не было сюрпризов.

Один из способов узнать, застрял ли реле давления в открытом или закрытом положении, — это слегка вдохнуть в шланг, ведущий к переключателю. Вы услышите, как диафрагма открывается и закрывается. Это не означает, что переключатель будет работать должным образом, но он дает вам больше информации по устранению неисправностей реле давления в печи.

Поскольку реле давления практически невозможно восстановить, следует заказывать новый переключатель.

4. Шланг реле давления поврежден

Были звонки в службу диагностики, по которым я был, я мог сказать, что порт был чист, дымовая труба чиста, индукционный двигатель тянул надлежащую тягу, а диафрагма работоспособна.Но реле давления все равно не будет передавать 24 вольта на другой терминал. Сам шланг в хорошем состоянии? Крысы любят пережевывать эти шланги и оставлять в них дыры. Другие шланги могут стать хрупкими и потрескаться. Держите дополнительные трубки в своем фургоне для обслуживания таких случаев.

5. В шланге реле давления есть вода

Другая возможность состоит в том, что вода могла застрять внутри трубки, ведущей к реле давления. Конденсационные печи направляют дымовые газы вверх по трубе, но скрытая теплота превращает этот газ во влагу, которая течет обратно по дымовой трубе в узел индукционного двигателя. Помните, что естественно текущая вода течет вниз. Если в шланге есть низкое место, ведущее к реле давления, вы обнаружите, что оно не закрывается. Попробуйте слить воду из шланга, отсоединив его от порта. Просто будь осторожен; в шланге может быть много воды, так что, возможно, возьмите ведро под рукой.

Установка реле давления в печи

Во время установки реле давления необходимо убедиться, что оно установлено в правильном положении. Реле давления, которое вы вынули, не зря находилось в вертикальном положении.Диафрагмы не активируются так легко, когда им приходится бороться с гравитацией. Однажды я заменил реле давления универсальным и установил его горизонтально, параллельно земле, и через несколько дней переключатель вышел из строя. Конечно, этого не произошло, когда я протестировал его в день установки, но через несколько дней пришлось выйти другому специалисту и решить проблему.

Этого можно было бы избежать, если бы я прочитал раздел в инструкциях по установке, в котором говорилось, что нельзя устанавливать его в горизонтальном положении. Больше я этого не делал!

OEM-переключатели

обычно просто ввинчиваются на прежнее место, но универсальные переключатели иногда нужно смонтировать творчески. Возможно, вам понадобится более длинный шланг, чтобы добраться до переключателя — еще одна веская причина иметь дополнительный шланг на вашем фургоне. И убедитесь, что в шланге нет провалов, чтобы не скапливалась вода, из-за чего переключатель снова выйдет из строя через пару дней.

Обзор

Итак, резюмируем. Когда печь начинает новый цикл, индукционный двигатель — первое, что вы должны увидеть.Защитное устройство, называемое реле давления, срабатывает, когда внутренняя диафрагма распознает всасывающее или продувочное действие асинхронного двигателя. Реле давления представляет собой нормально разомкнутый переключатель, который замыкается при требуемом отрицательном давлении, указанном производителем.

Если реле давления закрывается нормально, остальная часть работы печи продолжается. Если реле давления не сработает, система перейдет в безопасный режим, попробуйте еще пару раз и, в конце концов, просто начните подавать холодный воздух в вашу комнату, сообщая вам, что с вашей печью что-то не так.

Будьте терпеливы и проверьте вещи, которые мы рассмотрели сегодня, прежде чем осуждать реле давления. Это может быть одна из нескольких вещей.

Спасибо, что заглянули, и увидимся в следующий раз в блоге.

Не пропустите серию наших видеороликов по этой теме:

Правильное размещение реле давления останавливает «подпрыгивание или телеграфирование» — Cycle Stop Valves, Inc

Многие инструкции и схемы для расположения реле давления при использовании одного или нескольких баков-дозаторов просто неверны.Неправильно размещать кран для реле давления в любом месте главной магистрали. Ниже приведены примеры размещения реле давления.

# 1
Маленькая труба, которая идет к баку-дозатору от основной линии, никогда не должна быть больше, чем входное отверстие бака, изготовленное изготовителем. Большинство этих резервуаров-дозаторов будет иметь входное колено 1 дюйм или 1 1/4 дюйма. Вы можете использовать трубу 1 дюйм или 1 1/4 дюйма для подсоединения основной линии к резервуару-дозатору 1 1/4 дюйма. Никогда не используйте линию 1 1/4 дюйма для подсоединения к входному отверстию резервуара 1 дюйм. Никогда не начинайте с труб большего диаметра на любом расстоянии, а затем переходите на трубу меньшего размера перед резервуаром. От основной линии до резервуара всегда должно быть не менее 12 дюймов трубы. Установите кран реле давления на тройник на конце этой длины трубы как можно ближе к резервуару. Вы можете навинтить реле давления непосредственно на этот кран либо отрезок медной трубки или полилинии может соединить этот кран с реле или реле давления.Если используется несколько резервуаров, вы должны выбрать один и установить реле давления, как указано на этом резервуаре.Используемый резервуар всегда должен быть в конце небольшого водопровода или без воды, протекающей мимо или через него. Когда переключатель размещается в этом месте, объем воды внутри бака-дозатора должен измениться, прежде чем реле давления обнаружит разницу в давлении. Это исключает гидравлический удар, который мог бы возникнуть у переключателя, если бы он был подключен непосредственно к основной магистрали.

В основной магистрали наблюдаются значительные провалы и скачки давления при запуске или останове насосов. Просто скорость потока, проходящего через кран на основной линии, может вызвать турбулентные колебания давления.Это то, что вызывает удары насоса, поскольку реле давления выключает его почти сразу после запуска. Реле давления на главной линии увидит снижение давления до того, как в баке появится возможность вылить воду. Это приводит к срабатыванию насоса до того, как из бака будет израсходована вода. Демпфер давления не требуется. Размещение переключателя в правильном месте с бачком-дозатором полностью устранит неровность.

# 2
Более крупные системы, которые никогда не достигают состояния нулевого расхода, называются «непрерывными».Поскольку небольшой насос будет работать непрерывно, очень маленький резервуар под давлением может быть все, что нужно. При использовании клапана остановки цикла системы можно настроить так, чтобы самый маленький насос в системе работал непрерывно. Всегда есть потребность, поэтому клапан остановки цикла на маленьком насосе поддерживает постоянное давление. В этой ситуации реле давления даже не требуется для небольшого насоса. Небольшой предохранительный клапан для безопасности настроен для сброса минимального потока из небольшого насоса, если потребность упадет до нулевого расхода, а давление когда-либо превысит настройку клапана остановки цикла.

Реле давления на главных насосах по-прежнему нуждаются в амортизаторе. В этих больших системах, где нет необходимости в резервуаре высокого давления. Крошечный бак-дозатор, вмещающий от 1/4 до 1/2 галлона, можно использовать в качестве амортизатора. Подключите этот резервуар к реле давления, затем используйте небольшую линию для подключения к основному крану. Маленькая линия может иметь размер 1/8 дюйма или 1/4 дюйма или может иметь регулируемое ограничительное устройство, такое как игольчатый клапан. Управление потоком в этот небольшой резервуар и из него с помощью реле давления осуществляется с помощью механического таймера.Это дает несколько секунд между разными давлениями реле давления, даже если давление в магистрали быстро меняется. Это хороший способ устранить дребезг реле давления в системах с несколькими насосами.

# 3
Некоторые баллонные напорные баки могут иметь слишком маленькое отверстие. Это происходит, когда в резервуар имеется колено или входное отверстие размером 1 или 1 1/4 дюйма, но фактическое отверстие, ведущее в резервуар, меньше. В этих ситуациях резервуар не может принимать воду с такой скоростью, с которой идет подача по линии 1 дюйм или 1 1/4 дюйма, что приводит к сбою реле давления.Мы не рекомендуем использовать емкости с такими маленькими отверстиями. Однако вы можете заставить его работать следующим образом. Подсоедините ниппель к впускному колену бака, размер которого совпадает с размером штуцера бака. Сразу на краю бака подсоедините тройник того же размера, что и входное соединение бака. Уменьшите верх этого тройника до 1/4 дюйма и поместите реле давления прямо на тройник. Если вы хотите повесить переключатель на стене или в другом месте, вы можете использовать длинную медную или полимерную трубку для подключения реле давления. .Однако медная или полиэтиленовая трубка должна воспринимать давление тройника за пределами резервуара. Чтобы подсоединить этот тройник к основной линии, используйте трубу, которая меньше фактического отверстия внутри резервуара. Это означает, что вам может потребоваться труба 3/4 «от тройника 1» или 1 1/4 «с реле давления до основной линии.

# 4
Большие гидропневматические резервуары уже много лет используются с реле давления на насосных станциях. Установка реле давления на верхней или воздушной стороне этих гидробаков была нормой.Размещение реле давления на воздушной стороне резервуара исключает любую возможность гидравлического удара на реле давления. В более новых системах, использующих баллонные резервуары, эта опция редко бывает. При использовании баков-дозаторов размещение реле давления на воздушной стороне бачка-дозатора может создать проблемы.

Мембрана в реле давления не позволяет молекулам воды легко проходить сквозь нее. Однако молекулы воздуха намного меньше по размеру и могут проходить через большинство материалов. Когда реле давления установлено на воздушной стороне баллона баллонного типа, в конечном итоге весь воздух будет выходить из баллона через реле давления.Возникает ситуация переувлажнения, и насосная система выходит из строя.

Глоссарий по реле давления — SORInc

Чувствительный к давлению элемент реле давления SOR представляет собой сбалансированный по усилию узел с поршневым приводом. Чувствительный элемент герметизирован гибкой диафрагмой и статическим уплотнительным кольцом (уплотнительное кольцо отсутствует в системах с сварной диафрагмой). Давление среды на область поршня противодействует силе пружины диапазона (регулируемой с помощью регулировочной гайки), которая перемещает вал поршня всего на несколько тысячных долей дюйма, чтобы непосредственно привести в действие электрический элемент переключения мгновенного действия.Такой принцип работы практически исключает трение и связанный с ним износ.

Подробнее о принципах работы реле давления

SOR признает, что нет отраслевых соглашений в отношении терминологии и определений, относящихся к реле давления. Этот глоссарий относится к реле давления SOR.

Абсолютное давление — Давление измеряется относительно эталонного полного вакуума. Абсолютное давление обычно называют PSIA.

Регулируемый диапазон — Диапазон давления между верхним и нижним пределами, в пределах которого реле давления может быть настроено для включения / выключения.

Зона нечувствительности — Разница в давлении между увеличивающейся уставкой и уменьшающейся уставкой. Также известен как дифференциал, гистерезис, значение сброса и сброс.

Дифференциал — Разница между двумя измеренными давлениями.

Переключающий элемент DPDT — достигается за счет использования двух синхронизированных переключающих элементов SPDT, которые срабатывают вместе при увеличении уставки и вместе деактивируются при уменьшении уставки. Дискретные переключающие элементы SPDT позволяют переключать две независимые цепи; я.е., один переменного тока и один постоянного тока.

Firesafe — Способность датчика давления со сварным уплотнением сдерживать технологический процесс при повышенных температурах до 1900 ° F при номинальном давлении за пределы диапазона, не поддерживаемом корпусом реле давления.

Манометрическое давление — Давление измеряется относительно атмосферного давления. Это давление, превышающее давление окружающей среды.

Герметично запечатанный -Метод герметизации электрического переключающего элемента таким образом, чтобы на него не влияла окружающая среда.Корпус полностью изолирован от окружающей среды с помощью таких методов сварки, как сварка, пайка, пайка или сплавление стекла с металлом.

Превышение диапазона — Максимальное входное давление, которое может постоянно подаваться на реле давления, не вызывая необратимого изменения уставки, утечки или разрушения материала.

Реле давления — Бистабильное электромеханическое устройство, которое приводит в действие / отключает один или несколько электрических переключающих элементов при заданном дискретном давлении / вакууме (заданное значение) при повышении или понижении давления / вакуума.

Процесс — Жидкость или газ, обнаруживаемый реле давления. Также известен как «технологическая среда».

Испытательное давление — Максимальное давление на входе, которое может постоянно подаваться на реле давления, не вызывая утечки или катастрофического разрушения материала.

Повторяемость — Способность реле давления последовательно срабатывать при заданном значении, которое достигается из начальной точки в том же направлении и возвращается в исходную точку в течение трех последовательных циклов для установления профиля давления.

Повторяемость на переключателях SOR будет менее 1% от полной шкалы согласно ISA / ANSI S51.1.

Точка сброса — Значение давления, при котором переключающий элемент меняет состояние. Обычно он выражается в единицах измерения в виде увеличения или уменьшения.

Уставка — Это дискретное давление, при котором реле давления настраивается на срабатывание / отключение при повышении или понижении давления. Оно попадает в регулируемый диапазон, и значение уставки обычно обозначается как повышающееся или понижающееся давление.

Переключающий элемент SPDT — Однополюсный, двусторонний (SPDT) имеет три соединения: C — Общий, NO — Нормально открытый и NC — Нормально закрытый, что позволяет коммутирующему элементу быть электрически подключенным к цепи в NO или Состояние NC.

Вакуум — Измеренное давление ниже атмосферного.

Смачиваемые части — Компоненты датчика давления, контактирующие с технологической средой.

.
