Все о прессостате — датчике уровня воды от стиральной машины

На чтение 7 мин Просмотров 18.5к. Обновлено 07.05.2020

Устройства отвечающие за то, чтобы все работало слажено являются элементы управления, представленные электронными блоками и датчиками. Одной из важнейших деталей любого стирального агрегата является прессостат.

При неисправном датчике уровня воды, модуль управления стиральной машины неправильно обрабатывает сигнал или вообще его не принимает от данного устройства. В такой ситуации уровень воды в баке не контролируется, а следовательно происходит недолив воды либо перелив. Все признаки неисправности данного датчика будут описаны ниже.

Что такое прессостат

Задаваясь вопросом, что такое датчик уровня воды, необходимо понимать, что любой процесс связанный с подачей воды в стиральный агрегат должен строго регламентироваться заданной программе. По принципу работы, пресcостаты стиральных машин Lg, Samsung, Electrolux, Candy, Ariston или любых других брендов не отличаются, но по исполнению, виду и характеристикам могут быть отличия. Это устройство выглядит как небольшая пластиковая деталь, чаще всего круглой формы, с подсоединенной к нему электрической проводкой и трубкой от резервуара стирального бака.

Прессостат в стиральной машине — это устройство контролирующее уровень воды в баке, без которого работа любого агрегата просто невозможна. Элемент имеет небольшие размеры, а его замена не требует серьезных капиталовложений, однако важность этой детали огромна.

Принцип работы датчика

Принцип работы реле уровня воды стиральной машины основан на воздействии давления на специальную мембрану (диафрагму). Во время набора воды в бак стирального агрегата, вода заполняет компрессионную камеру и через специальную трубку в корпус датчика нагнетается давление, соответствующее уровню набранной воды.

Компрессионная камера обычно встроена в сливном патрубке. Сам же патрубок соединен с баком и улиткой от сливного насоса при помощи специальных хомутов. Существуют камеры впаянные непосредственно в сам бак. Бывает что данные камеры со временем забиваются жижей и грязью!

При воздействии давления на мембрану происходит замыкание и размыкание контактов, в результате чего на управляющий модуль посылается сигнал о поступившей воде. Существует несколько разновидностей прессостата: пневматические (механические) или с колебательным контуром (электронные), в данном случае будет описываться механический принцип.Так же их разделяют на однокамерные и двухкамерные.

Двухкамерные датчики давления специально разрабатываются для стиральных машин с малой и большой загрузкой. При малой загрузке срабатывает одна мембрана и вода подается в минимальном количестве. При большой загрузке барабана в действие приводится вторая мембрана, контакты замыкаются и управляющий процессор дает команду на подачу максимального количества воды.

Как правило, мембрана установленная внутри датчика, выполняется из резины или эластичного полимера и рассчитана но многократные циклы включения и выключения. Принцип работы прессостата объединил в себе последовательное влияний воздушного давления на механическую часть, над которой расположены электрические контакты, и непосредственный электрический импульс на управляющий процессор стирального агрегата.

Признаки неисправности прессостата

Как в любом элементе стирального агрегата, в датчике уровня воды могут возникать неисправности, приводящие к сбоям в работе всего стирального агрегата. Это выражается в следующих признаках:

начинается процесс стирки при отсутствии воды;
вода в бак подается в слишком большом, или слишком малом количестве;
после завершения стирки, вода не удаляется из бака;
программа по отжиму белья не отрабатывается;
происходит периодическое, не характерное для нормальной работы откачивание грязной и подача чистой воды в режиме полоскания;
сбои в работе стиральной машины на всех программах стирки.

Кроме того, из — за отсутствия воды в баке и включении тэна может появится дым и запах гари. Обычно такое включение заканчивается заменой нагревательного элемента. Неисправный датчик может так же привести к выходу из строя электродвигатель из — за постоянной перегрузки на него, так как воды в бак часто набирается больше положенного уровня.

Где находится прессостат

В стиральных машинах большинства производителей датчик устанавливается на кронштейне в верхней части корпуса на боковой стенке, однако в каждом конкретном случае узнать где находится данное устройство, можно лишь сняв верхнюю крышку или боковую обшивку агрегата. Очень редко на вертикальных видах машин реле давления располагается в нижней части агрегата.

Отличительной особенностью по которой легко найти датчик является, подсоединенная к нему небольшого диаметром трубка, как правило, выполненная из резины или полихлорвинила.

Замена прессостата

Если проверка реле уровня воды показала, что оно неисправно, то его замена в большинстве случаев не вызывает особых сложностей. Поэтому поменять данное устройство получиться своими руками, не прибегая к помощи специалистов. Сам ремонт устройства не только не целесообразен, но и бесполезен, так как корпус выполняется неразборным, любая попытка добраться до внутренних деталей приведет к нарушению его целостности. Некоторые виды датчиков давления воды подлежат вскрытию, но это довольно долгий процесс и требует некоторой компетенции в данной области.

Замена прессостата в стиральной машине начинается с отсоединения вакуумной трубки и электрических контактов. Ослабив или открутив крепежные болты следует снять датчик. Установка прибора на место производится в последовательности, обратной демонтажу. Хотя, подавляющее большинство датчиков внешне похожи, необходимо учитывать, что этот элемент настроен под определенную модель и марку стирального агрегата.

При проведении всех видов работ следует строго соблюдать меры безопасности. Приступая к работе в обязательном порядке необходимо отсоединить вилку стирального агрегата от розетки питания.

Как самостоятельно проверить прессостат

Датчик уровня воды в баке стиральной машины можно проверить на работоспособность и в домашних условиях. Для этого его необходимо демонтировать. Внимательно осмотреть корпус реле давления и вакуумную трубку на наличие механических повреждений (трещины, сколы, потертости). Трубку и подводящий штуцер внимательно проверить на наличие засоров, а если таковые имеются, то прочистить их пластиковой палочкой или мягкой проволокой.

Проверку прессостата на работоспособность можно провести путем вдувания в его корпус воздуха, при помощи небольшого шланга, идентичного по диаметру штатному. Для этого следует присоединить шланг к подводящему штуцеру и не сильно в него подуть несколько раз. Во взаимосвязи с силой давления, внутри корпуса должны раздаваться характерные щелчки. Количество щелчков зависит от того, сколько уровней воды предусматривает конкретная модель стирального агрегата. Их отсутствие говорит о неисправности.

Второй способ, как проверить датчик уровня воды, является замер при помощи мультиметра. Этот способ позволяет практически на сто процентов убедится в неисправности реле давления. Подключив прибор к прессостату необходимо замерить сопротивление. Если при вдувании воздуха в корпус устройства сопротивление не меняется, можно смело отправлять неисправный элемент в утиль.

Для того, чтобы избежать нежелательных последствий для всего стирального агрегата в целом, необходимо внимательно следить за его работой, и при обнаружении малейших сбоев принимать необходимые меры. Заранее заменив, относительно недорогой прессостат, можно на долго продлить жизнь всей стиральной машине.

Настройка прессостата стиральной машины

Наряду с исправностью всех элементов датчика, важнейшее значение имеет и его точная настройка. Он должен срабатывать четко на определенные уровни давления, посылая необходимые сигналы на центральный процессор управления. От этого зависит количество подаваемой в бак воды, которое на каждом этапе стирки различно.

Точная калибровка прессостатов производится на заводе изготовителе при помощи специальных приборов омметров, и при нормальных условиях дополнительная настройка не требуется. Мастера по ремонту стиральных машин не только не рекомендуют, но и в категорической форме отрицают возможность регулировки датчика давления в домашних условиях.

На регулировочном болте практически любого прессостат имеется пломба, целостность которой, нарушать нельзя. Даже если просто, вставив отвертку повернуть болт на пол оборота, и затем повернуть его на те же пол оборота в обратном направлении, точная настройка будет сбита. В этом случае гарантировать нормальную работу стирального агрегата никто не сможет.

Эксперименты с регулировкой датчика уровня воды, как правило, приводят к выходу из строя нагревательного элемента или всего агрегата в целом. Если причиной сбоев в работе стиральной машины действительно является прессостат, его меняют целиком, при чем лучше всего если эту операцию проведет мастер сервисного центра с последующей качественной диагностикой.

что такое, как проверить, замена

Важным конструктивным элементом любой автоматической стиральной машины является прессостат. Технологическая задача этого датчика — отслеживание уровня забора воды в бак машины. Разберемся, как устроен прессостат, какие неисправности могут быть вызваны поломкой этого узла, и как его проверить.

Внешний вид

Конструкция простейшего электромеханического узла представляет собой пластиковый корпус цилиндрической формы, внутри которого находятся воздушная камера с диафрагмой, трубки, катушка индуктивности с сердечником и контактная группа проводников.

Сложность исполнения датчика зависит от количества программ стирки у стиральной машины. Прессостаты у разных моделей техники отличаются, и этот факт следует учитывать при необходимости замены вышедшего из строя датчика.

Место установки прессостата у разных моделей отличается и напрямую зависит от конструкции машины.

У машин с классической загрузкой белья и стальным барабаном датчик размещается под верхней крышкой.
У моделей с верхней загрузкой вещей для стирки прессостат устанавливается внизу под баком.
У стиралок, оборудованных пластиковыми барабанами, датчик размещается в задней части корпуса.

Вариант расположения прессостата в стиральной машине

Принцип работы прессостата

Суть работы рассматриваемого датчика состоит в подаче процессору машинки электрических сигналов. Когда вода в баке отсутствует, или жидкость в баке достигает определенного уровня, контроллер получает соответствующий сигнал, инициируемый прессостатом.

Когда вода в бак набирается, давление воздуха внутри датчика возрастает, и при достижении контрольного уровня он срабатывает. Получив сигнал, контроллер перекрывает подачу воды в бак. Когда происходит слив воды из бака, ситуация с давлением в прессостате меняется в сторону снижения. При отсутствии жидкости в баке срабатывает обратный сигнал.

Настройка датчика

Для правильной реакции прессостат стиральной машины должен быть точно настроен на необходимое давление. Это поможет ему вовремя подать сигнал и запустить процесс стирки. Обычно настройкой датчика занимается сам производитель, и чаще всего владелец машины не соприкасается с этим процессом.

Схема прессостата

Однако встречаются любители экспериментов, которые намеренно вмешиваются в стандартные настройки датчика уровня воды в стиральной машине. Сделать это довольно просто: достаточно изменить положение специального настроечного винта, расположенного прямо на корпусе. Выкрутив его до определенного уровня, можно добиться увеличения или уменьшения стандартного уровня давления.

Важно! Производители категорически не советуют менять стандартные настройки прессостата. Это может привести к нагрузкам, которые не учитывались при проектировании конструкции.

Признаки неисправности датчика

При поломке машинки, оборудованной дисплеем, генерируется код ошибки и высвечивается на экране. Неисправности прессостата соответствует определенная кодовая комбинация, по которой выявляется данная проблема. Если техника не оборудована дисплеем, определить неисправность датчика уровня воды в баке можно по следующим признакам.

Повторение цикла. Неисправный датчик не способен правильно распознавать уровень жидкости в баке. Поэтому в режиме стирки или полоскания происходит зацикливание подачи и слива воды в бак. Такая неисправность устраняется заменой вышедшего из строя прессостата.
Низкое качество стирки. Плохо отстирываются вещи при недостаточном заборе воды в бак. Виновата в такой проблеме неверная регулировка датчика на низкое давление. Исправление ситуации достигается поджатием пружины за счет подкручивания регулировочного винта.

Остатки воды в барабане. При сливе часть воды остается в баке и попадает через отверстия в барабан. Отжимание белья не приносит ожидаемых результатов из-за присутствующей жидкости. Программа отжима не отрабатывает из-за неисправности прессостата. Требуется замена датчика.
Остатки воды в барабане могут говорить о неправильной работе прессостата
Запах гари. При запуске программы стирки осуществляется забор воды с захватом порции стирального порошка, включается ТЭН, нагревающий жидкость в баке. Когда прессостат неисправен, вода может быть не набрана в бак, и тогда при включенном ТЭНе появляется запах гари и дым. Неисправность датчика может повлечь полный выход из строя нагревательного элемента.
Вода подается в бак в слишком большом объеме. Регулярный забор воды выше нормы — серьезная нагрузка на двигатель. Ситуация должна насторожить пользователя, поскольку неисправность датчика уровня воды рано или поздно может стать причиной выхода из стоя двигателя стиральной машины.

Проверка прессостата

При появлении малейших сомнений в правильности работы прессостата, необходимо сразу же заменить его на новый. Но перед этим необходимо обрести уверенность, что дело именно в датчике. Произвести проверку прессостата стиральной машины довольно просто:

Необходимо демонтировать верхнюю панель. Снять ее можно, выкрутив специальные болты и сдвинув в противоположном от вас направлении. В большинстве моделей датчик находится в верхней части боковой стенки.
Специалисты рекомендуют просто открутить прессостат. Закреплен он, как правило, при помощи нескольких шурупов, которые довольно легко открутить.
После этого отсоедините от датчика трубку и контакты. Шланг закреплен специальными хомутами, их придеться либо аккуратно разобрать, либо срезать и потом заменить новыми.

Внимательно изучите демонтированный прессостат: на корпусе не должно быть каких-либо повреждений и образований. Не менее тщательно проверьте трубку и состояние изоляционного материала проводки. Если потребуется, прочистите засоры и устраните мелкие повреждения. Очистите контакты датчиков.

Теперь займемся проверкой самого устройства. Обычно для этого используют десяти сантиметровый шланг, идентичный по диаметру уже снятому ранее. Присоединив трубку ко входному штуцеру прессостата, сильно дуньте в нее. В этот момент из датчика должны раздаться щелчки. Количество их зависит от силы вдувания.

Если датчик не издает никаких звуков, скорее всего он неисправен и требует замены.

Чтобы окончательно убедиться в нерабочем состоянии прессостата, замерьте его сопротивление при помощи мультиметра. Если при вдувании сопротивление осталось на прежнем уровне – смело выбрасывайте датчик и покупайте новый.

Для проверки прессостата лучше воспользоваться мультиметром

Как предотвратить поломку прессостата

Засоры напорной трубки, повреждение поверхности шлангов и клапанов, перегрев и подгорание контактов датчика — основные виды поломки прессостата. Источником этих проблем является скапливающаяся внутри машинки грязь.

Специалисты рекомендуют регулярно проводить очистку слива и не реже 2-х раз в году запускать режим профилактической стирки с применением специальных очищающих средств: Калгон, Алфагон, Luxus Professional и других.

Также во избежание поломки машины следует обращать внимание на следующие моменты.

Не допускать работу стиральной машины на холостом ходу. До запуска стирки автомат должен набирать в бак воду.
Оптимальная температура для стирки — не выше 45 градусов. Этого достаточно для качественной стирки белья.

Прессостат необходим для всей системы СМА. Выходя из строя, он лишает вас возможности стирать, и может привести к различным поломкам. Замена прессостата в автоматической стиральной машине хлопотный, но не сложный процесс. Обращайте внимание на поведение вашей машинки, и вы сможете вовремя заметить неисправность.

проверка,ремонт, замена датчика уровня воды

Как проверить прессостат стиральной машины, если нет лишних денег для вызова мастера? Если истёк срок гарантии на стиральную машину, то это можно сделать самому. Однако перед тем как проверить прессостат стиральной машины, нужно знать, где он находится, что собой представляет и понять принцип работы датчика уровня воды.

Принцип работы прессостата

Каждая стиральная машина оснащена датчиком уровня воды (прессостатом). Он служит для подачи электрического сигнала на контроллер стиралки о наличие или отсутствие воды в баке для выполнения дальнейших операций по установленной программе стирки.

Стандартный прессостат состоит из дискообразного герметичного корпуса, внутри которого расположена воздушная камера. К ней через штуцер подсоединена трубка, опущенная вторым концом в бачок машины. При поступлении воды в машину давление воздуха в трубке и камере прессостата увеличивается. Чувствительная мембрана начинает поднимать шток, который давит на подпружиненную контактную пластину.

При достижении определённого уровня жидкости в бачке пружинящая пластина щелчком переключается в верхнее положение, замыкая электрическую цепь входных ламелей датчика.

Если содержимое бачка сливается, то давление в камере уменьшается, шток опускается вниз и контактная пластина переключается в нижнее положение, разрывая электрическую цепь. По сигналу прессостата контроллер выдаёт управляющие сигналы на другие исполнительные механизмы (откачивающий насос, двигатель, впускной клапан, реле нагревателя).

Смотрите также – Что делать, если стиральная машина не открывается после стирки?

Признаки неисправности датчика уровня воды

Отказ или неисправность прессостата приводит к нарушениям в работе стиральной машины. Внешне признаки неисправности реле уровня воды могут выглядеть следующим образом:

машина стирает или включает нагреватель при отсутствии воды в ней;
бак переполняется водой или наоборот, её явно недостаточно для стирки;
при включении режима полоскания происходит периодическое откачивание и подача жидкости;
появление запаха гари и срабатывание предохранителя тэна;

не выполняется отжим белья.

Появление таких признаков должно стать поводом для того, чтобы проверить работоспособность прессостата, для чего нужно вооружиться отвёрткой со сменными насадками, так как многие производители используют для защиты от несанкционированного доступа крепёж со специальными головками.

Смотрите также – Не крутится барабан в стиральной машине

Как самостоятельно проверить прессостат

Указанные выше отклонения в работе стиральной машины могут быть следствием неисправности и других деталей, поэтому нужно проверить работоспособность прессостата перед тем, как поставить новый. Для этого его следует снять с машинки. Где в стиральной машине находится датчик уровня воды? Для того чтобы найти и проверить прессостат необходимо выполнить следующие действия:

открутив два болта с задней стороны стиральной машины, следует снять верхнюю крышку машинки со сдвигом назад;
на боковой стенке найти закреплённый винтами прессостат, отсоединить от него разъём с проводами и подключённый к штуцеру с помощью хомута шланг;
открутить крепёжные болты и демонтировать блок.

Внимательно осмотреть его и трубку на наличие внешних повреждений или засора. При необходимости прочистить трубку и штуцер. Внешние ламели на разъёме должны быть чистыми без следов окисления. При наличии загрязнений и коррозии следует их зачистить. Проверку работоспособности нужно проводить в следующем порядке:

Надеть на штуцер небольшой шланг и, поднеся блок к уху, подуть в шланг. При срабатывании контакта датчика должен прослушиваться чёткий щелчок.
В зависимости от конструкции блока и количества контактных групп число щелчков при продувании шланга может быть одно, два или три. Отсутствие щелчков говорит о неисправности устройства.
Удостовериться в надёжности срабатывания контактов можно с помощью омметра, подключив его к соответствующим гнёздам на входном разъёме блока. При замыкании и размыкании контактов показания прибора будут резко изменяться. Электрическую схему соединений контактных групп прессостата можно найти в инструкции по эксплуатации стиральной машины.

Смотрите также – Стиральная машина не сливает воду – что делать?

Настройка датчика уровня воды

Настройка прессостата на нужное количество жидкости производится с помощью двух регулировочных винтов, один из которых (центральный) служит для установки момента соединения контактов, а второй (периферийный) предназначен для установки момента их разрыва. Контактных групп или датчиков может быть несколько в зависимости от режимов работы и модели стиральной машины. Программы разных режимов стирки также могут использовать разное количество жидкости в стиральной машине, например, экономная или бережная стирка, при которых бачок заливается наполовину.

Точная настройка сигнализатора выполняется специалистами на заводе, и положение регулировочных винтов фиксируется краской или лаком. Изменять их положение не рекомендуется, так как разбалансировка настройки вызовет нарушения в отлаженной программе стирки. Чтобы самому правильно настроить блок, нужно знать, сколько жидкости требуется машинке на каждом этапе всех режимов стирки, и в соответствии с этим устанавливать моменты включения и отключения контактных групп. Например, прессостат стиральной машины Bosch имеет три контактные группы, настроенные на полный режим, экономный режим и перелив бачка.

Смотрите также – Стиральная машинка прыгает при отжиме

Порядок замены прессостата

Убедившись в неисправности датчика уровня воды, можно менять его на новый экземпляр. В случае неисправности прессостата можно выполнить ремонт стиральной машины своими руками. Ремонт датчика уровня воды не имеет смысла, так как его корпус неразборный и попытки разобрать приведут к поломке внутренних деталей. Новый датчик уровня воды должен быть точно такого же типа и наименования, как и старый, соответствующий данной марке и модели машинки с учётом ёмкости загрузочного барабана. Его также не помешает проверить перед установкой. Установка блока производится в обратной последовательности действий по демонтажу:

закрепление на место с помощью крепёжных винтов;
подключение шланга к штуцеру и затяжка хомута;
подключение проводки с разъёмом;
установка верхней крышки и затяжка крепёжных болтов.

После того как закончите ремонт, следует включить стиральную машину и проверить работу в нескольких режимах или выполнить контрольную стирку.

Смотрите также – ТОП 10 стиральных машин с фронтальной загрузкой – рейтинг лучших 2017

как проверить датчик уровня воды? Регулировка и ремонт прессостата. Принцип работы и схема устройства

О том, как пользоваться стиральной машиной, знает каждый ее владелец. А вот об устройстве конструкции осведомлен не каждый. Для того чтобы знать, как самостоятельно устранить ту или иную неполадку, стоит знать месторасположение деталей и их функции, например, прессостата. От этой части зависит нормальное функционирование агрегата и качество стирки.

Описание

Прессостат стиральной машины – это устройство, которое осуществляет контроль объема воды в баке. Главной задачей устройства является определение количества жидкости по давлению ее столба. Реле имеет вид диска, внутри которого расположена воздушная камера с проводами и трубкой. От количества режимов стирки, которыми характеризуется машина, зависит сложность конструкции прессостата.

Реле может быть простого и сложного типа. Ко всему прочему друг от друга электронные датчики отличает ход ее сердечника и мембранная жесткость.

По этой причине прессостат от одного агрегата необязательно будет функционировать в другом. Датчик производят из пластика высокого качества, обычно он выглядит как деталь округлой формы. Нужен механизм для правильного функционирования стиральной машины и высокого качества стирки. Этот простой механический узел состоит из таких элементов:

корпус;
катушка индуктивности;
магнитный сердечник;
диафрагма, которая меняет форму под воздействием водного давления и смещает сердечник;
группа контактов.

Электронный датчик уровня жидкости может находиться в следующих частях агрегата.

Под верхней крышкой в стиральных машинах классического типа, где имеется передняя дверка для загрузки вещей.
В нижней части под баком в технике, которая характеризуется вертикальным типом загрузки белья.
В области задней части корпуса, немного ниже бельевой емкости прессостат располагается в тех машинах, которые имеют пластиковые барабаны.

Принцип работы

В каждом автоматическом агрегате для стирки белья присутствует датчик контроля водного уровня. Именно он подает электрический сигнал контролеру стиральной машинки в виде информации о присутствии либо отсутствии жидкости в баке, которая будет использована для процедуры очистки вещей в том или ином режиме. Во время попадания воды в агрегат происходит возрастание давления в трубе и камере датчика.

Благодаря чувствительности мембраны, поднимается шток, впоследствии чего он давит на контактную пластинку с пружины механизмом.

Когда вода в баке достигает определенного уровня, происходит переключение в верхнее положение, при этом замыкается электроцепь ламелей. В случае слива воды происходит снижение давления. В этом случае шток опускается в нижнее положение, как и контактная пластинка. Как и в предыдущем случае, электрическая цепь разрывается.

Признаки неисправности

Определить поломку прессостата стиральной машины можно с помощью кода ошибки, который отображается на дисплее. Также существуют иные признаки того, что датчик уровня воды сломан.

Повторение цикла

Из-за того что механизм контроля водного уровня сломан, происходит его некорректное функционирование либо остановка работы. При этом на пульт управления поступают неправильные команды. В этом случае нужно отключить агрегат и произвести замену прессостата.

Не набирает воду

В некоторых случаях возникают ситуации, когда во включенной машине не происходит набор воды, но при этом сама процедура запускается. Это может произойти при залипании контакта в положении «полный» или же автоматическом запуске сухой стирки.

Низкое качество стирки

Некачественная стирка грязных вещей происходит в случае, когда в бачке недостаточно жидкости, а прессостат отрегулирован на низкое давление. Чтобы исправить ситуацию, стоит поджать пружину при помощи регулировочного винта.

Остается вода

В барабане может оставаться жидкость по некоторым причинам. Одной из них является неисправность датчика водного уровня и элементов, которые ему сопутствуют.

В некоторых случаях по окончании процесса стирки слив грязной жидкости происходит не полностью, а в тот же момент осуществляется забор новой воды.

Запах гари

Если в стиральной машине нет воды либо появился запах горелого, то это может свидетельствовать о поломке прессостата или помпы. В этом случае программа запускает процедуру стирки, ТЭН греет жидкость, а отсутствие воды в баке приводит в запуск предохранитель прибора нагревания.

Диагностика и настройка

Каждому владельцу стиральной машины – автомат будет полезно знать, как проверить, настроить, прозвонить, отрегулировать ее прессостат. Перед тем как самостоятельно проверять работоспособность и регулировать датчик, стоит уточнить, находится ли агрегат на гарантии. Если это так, то при самовольном вмешательстве о гарантийном обслуживании можно забыть. Последовательность работы заключается в следующих действиях:

извлечение шнура электропитания из розетки;
демонтаж верхней панели путем удаления двух небольших винтов, находящихся на задней стенке и сдвижение панели назад-вперед;
обнаружение прессостата, что располагается на одной из корпусных стенок;
удаление разъема, освобождение винта, вытаскивание висящего датчика из машины;
раскручивание хомута и снятие прибора плоскогубцами.

До начала проверки регулировки устройства стоит оценить работоспособность прессостата. С этой целью стоит подготовить кусок резиновой трубки, как на реле.

После того как устройство будет извлечено из стиральной машины, его соединяют с небольшой трубой. После этого нужно подуть в нее тем самым понять, происходит ли щелканье внутри датчика при смене давления. Если щелканий нет, то прессостат считается исправным. Для проверки исправности датчика водного уровня при помощи аппаратного метода, а именно мультиметром, потребуется выполнить такие мероприятия:

подготовку устройства для определения сопротивления;
помещение щупы на контакты, которые соответствуют электросхеме прессостата;
образование давления в воздушной трубке до того момента, пока сработает определенный контакт реле.

Если во время срабатывания контакта не происходит изменения значения сопротивления, то датчик водного уровня стоит поменять. В случае когда вся вышеперечисленная проверка показала, что механизм находится в исправном состоянии, то не будет лишним проведение дополнительной проверки. Процедура проводится путем прикрепления трубки к датчику и ее оценки на герметичность.

Настроить и отрегулировать механизм в домашних условиях можно в случае, когда пользователю не подходит уровень жидкости в барабане. Объем жидкости можно сделать больше или меньше, отрегулировав силу срабатывания датчика. До начала проведения процедуры регулировки потребуется отключить агрегат от электросети. Для этого снимают верхнюю крышку, а также отсоединяют разъем от реле.

У прессостата имеется 3 регулировочных винта, их можно визуально определить наличием в шлице цветных составляющих.

Необходимый винт, который управляет первичным усилием, обычно располагается в центральной части корпуса реле. Эта деталь обычно изготовлена под крестовую отвертку, а также звездочку. Производить регулировку датчика стоит в том случае, когда бак пустой. Процесс осуществляется поэтапно с наличием промежуточных, визуальных проверок водного уровня:

поворотом ключа – сборкой;
подключением – тестированием и т. д.

За 1 раз рекомендуется провернуть винт только на половину оборота и не более. Осуществлять проверку, смену, настройку прессостата стоит только при наличии хотя бы элементарных базовых знаний теории. Если опыта в данном процессе нет, то лучше доверить процедуру профессионалу.

Особенности ремонта

Прессостат работает по определенной схеме, которая не представляет собой ничего сложного. Владелец стиральной машины может самостоятельно провести прочистить трубу, снять датчик или сделать замену устройства. Сломанный датчик уровня воды может стать причиной серьёзной неисправности стиральной машины. В случае если пользователь не смог своевременно почистить или отремонтировать деталь, то могут появиться такие проблемы:

перестанет набираться вода;
ухудшится отжим выстиранного белья;
со временем может сгореть ТЭН;
белье будет плохо постиранным;
бак переполнится водой.

При несерьезных поломках прессостата не стоит покупать новый механизм, помочь с данной ситуации может настройка старого прибора. Замену датчика проводят следующим образом.

Извлечение старого реле путем отсоединения проводков, шлангов. Процедура должна проводиться с особой аккуратностью, чтобы избежать нежелательных повреждений. После этого откручивают крепежные болты, что фиксировали корпус.
Установке нового реле. Конструкция прикручивается при помощи болтов на место, где была старая. После этого хомутом к ней крепят шланг и монтируют электропроводку.

Владельцу агрегата стоит помнить, что датчик стоит покупать оригинальный или же идентичный старому прибору.

Перед установкой нового реле стоит заблаговременно проверить его работоспособность. Сразу же после ремонтных работ машинку нужно проверить в нескольких режимах стирки белья. Для того чтобы предотвратить поломки прессостата, специалисты рекомендуют прислушаться к следующим советам.

Не пользоваться стиральной машиной на холостом ходу. До начала стирки барабан наполняют жидкостью более чем наполовину. Если же устройство будет пустое, то датчик в скором времени сломается.
Стирать исключительно теплой водой. Для качественной процедуры очищения белья температура жидкости не должна быть больше, чем 45 градусов.
На регулярной основе заниматься прочисткой слива. Чтобы вода с бака сливалась без препятствий, чистка слива должна проводиться раз на 30 дней.

Каждая стиральная машина оснащена прессостатом, который отвечает за водный уровень в барабане. В некоторых случаях возможна поломка реле, после которой потребуется провести его ремонт или срочную замену. Если провести проверку или замену владельцу сложно, то лучше воспользоваться услугами профессионалов. Чтобы увеличить срок службы бытовой техники, а также ее деталей, рекомендуется пользоваться машинкой строго по инструкции, которую предлагает производитель.

О том, как устроен прессостат, смотрите далее.

Индуктивные датчики уровня воды стиральных машин

Как известно, во всех стиральных машинах (СМ) используются датчики уровня воды (прессостаты). На самом деле они измеряют давление воздуха в трубке, которая подключена к воздушной камере бака СМ, поэтому показания подобных датчиков пропорциональны уровню воды в баке. Такой простой способ измерения уровня воды используется еще и потому, что высокая точность при измерении не требуется. Сигналы с датчиков уровня в дальнейшем используются системой управления СМ при выполнении различных программ (в процессе стирки, отжима), а также для обработки нештатных режимов (перелив воды в баке и др.).

В СМ используются два типа датчиков — электромеханические и электронные.

В электромеханическом датчике давление воздуха воздействует на диафрагму датчика, которая, в свою очередь, меняет положение электрического переключателя, что соответствует различным уровням воды в баке.

Рис. 1. Внешний вид датчиков давления серии MPX5010xxxxx

Что же касается электронных датчиков, они имеют несколько разновидностей. Неизменной во всех типах подобных датчиков остается только диафрагма. Но, в отличие от электромеханических датчиков, она уже воздействует на встроенные в датчик электронные элементы (катушка, конденсатор, потенциометр и др.), вследствие чего на выходе схемы формируются соответственно напряжение, частота (после преобразования в электронной схеме) или меняются параметры пассивных элементов (индуктивность, сопротивление).

В качестве примера датчиков-преобразователей «давление/напряжение» можно привести приборы семейства MPX5010xxxxx компании FREESCALE SEMICONDUCTOR. Они имеют малые габариты, достаточно высокую точность измерения и работают в диапазоне давлений 0…10 кПа. Диапазон напряжений на выходе подобных датчиков составляет 0,2…4,7 В. Внешний вид этих датчиков показан на рис 1.

Подобные датчики пока широкого распространения не получили, они только начинают применяться в составе новых моделей стиральных машин.

Наиболее широкое распространение в настоящее время получили индуктивные датчики. Из их названия ясен тип датчика — это преобразователь «давление/индуктивность». Подключение индуктивного датчика уровня и его конструкцию поясняет рис. 2, а его внешний вид показан на рис. 3.

Рис. 2. Подключение индуктивного датчика уровня и его конструкция

Рис. 3. Внешний вид индуктивного датчика уровня

Конструктивно индуктивный датчик уровня состоит из катушки и подпружиненного магнитного сердечника, который может перемещаться вдоль оси катушки при деформации диафрагмы, воспринимающей изменение давления. Изменение положения сердечника приводит к изменению индуктивности L катушки датчика.

Исходя из того, что данные датчики включены во времязадающую цепь LC-генератора, его собственная частота f определяется формулой:

где С — емкость конденсатора (в составе датчика),

L — индуктивность катушки датчика.

Зависимость частоты генератора от уровня воды в баке условно показана на рис. 4: малому уровню воды соответствует высокая частота f, и наоборот. В зависимости от типа датчика уровня, а также параметров схемы генератора, верхнему уровню воды может соответствовать частота 15.21 кГц, нижнему уровню — 25.30 кГц. Относительно большая индуктивность датчика (соответственно, низкая частота генератора) выбрана не случайно. Это связано с тем,чтобы длин

ные соединительные провода датчика имели минимальное влияние на частоту генератора (электронные компоненты генератора обычно размещены на плате электронного модуля).

Принципиальная электрическая схема генератора с индуктивным датчиком уровня на примере СМ «LG WD-1020W» показана на рис. 5. Схема представляет собой простейший генератор с обратной связью (ОС). В цепи ОС включены катушка L, конденсаторы C1, C2 (все входят в состав датчика уровня) и резисторы R1, R2, R4 (входят в состав электронного модуля).

Рис. 4. Характер зависимости частоты генератора от уровня воды в баке

Частота f этого генератора выражается формулой:

где С1, С2 — емкости конденсаторов (в составе датчика), L — индуктивность катушки датчика.

Эта схема не требует подробного описания. Перечислим назначение основных элементов схемы (рис. 5):

IC1.1, IC1.2, L, C1, C2 — элементы контура LC-генератора;

IC1.3 — буферный усилитель;

С3, С4 — фильтрующие конденсаторы;

D1-D4 — ограничительные диоды.

На рис. 6 показаны принципиальные схемы генераторов на основе индуктивных датчиков, используемых в бытовой технике Electrolux (Zanussi, AEG), а также графики зависимости частоты генерации от уровня воды в баке.

Следует отметить особенность одного из генераторов(справа на рис. 6) для аппаратной платформы СМ EWM2000 — в его выходную цепь включен делитель частоты на основе последовательного счетчика 74HC4040. В отличие от общепринятых решений, на вход системы управления СМ (после счетчика) поступают импульсы с частотой почти в 1000 раз ниже (частотный диапазон 36,128.45 Гц).

Рис. 5. Принципиальная электрическая схема генератора на основе индуктивного датчика уровня (на примере СМ LG WD-1020W)

Принципиальная электрическая схема генератора на основе индуктивного датчика, которая применяется в СМ «LG WD-80160», приведена рис. 7.

Примечание. Контакты соединителя NA6 электронного модуля LG (ELAN PJT6870EC9090A-1 2002.10.21), к которым подключен индуктивный датчик уровня, в технической документации на данный тип СМ имеют другую цоколевку.

Рис. 6. Принципиальная электрическая схема генераторов на основе индуктивных датчиков уровня (Electrolux, Zanussi, AEG). Графики зависимости частоты генерации от уровня воды в баке

Проверка индуктивных датчиков уровня

Проверку работоспособности данного типа датчиков можно выполнить следующими способами:

1. При выполнении сервисного теста СМ

В некоторых СМ с дисплеем (LG) при выполнении одного из шагов сервисного теста (на этапе залива воды) на дисплее отображается условный цифровой код, соответствующий уровню воды в баке в данный момент времени. Если значения этого кода выйдут за рамки допустимых, необходима проверка (замена) датчика уровня и связанных с ним цепей.

2. Индикация соответствующих кодов ошибок СМ При отображении на передней панели СМ различных

кодов ошибок, связанных с процессами, которые контролирует датчик уровня (залив/слив воды, рассогласованность показаний датчиков уровня) не всегда ошибки указывают на неисправность именно этого датчика.

В большинстве случаев приходится проверять работоспособность клапанов залива воды, помпы и их цепей.

3. Непосредственный контроль частоты генерации на выводах датчика или в соответствующих контрольных точках на электронном модуле СМ

Подобную проверку можно выполнить с помощью

частотомера. Уровни воды в баке (или изменение давления воздуха на диафрагму датчика) можно сымитировать различными способами.

4. Внешний осмотр

В первую очередь проверяют надежность соединения датчика с пластиковой трубкой, а также целостность самой трубки. Также необходимо проверить электрический соединитель датчика.

Рис. 7. Принципиальная электрическая схема генератора на основе индуктивного датчика уровня (на примере СМ LG WD-80160, электронный модуль ELAN PJT6870EC9090A-1 2002.10.21)

Рис. 8

5. Измерение индуктивности датчика при разных величинах давления на его диафрагме

Эту проверку можно выполнить, например, с помощью измерителя иммитанса. Уровни воды в баке (или изменение давления воздуха на диафрагму датчика) можно также сымитировать различными способами.

Отметим, что при неправильной работе данного типа датчиков в первую очередь необходимо убедиться в том, что причиной ошибки (дефекта) является именно он, а не другие конструктивные или электронные элементы СМ (например, нарушение герметизации пластиковой трубки, отсутствие контакта в соединителях датчика, неисправность электронного модуля).

На индуктивных датчиках имеется регулировочный винт, который залит фиксирующей краской — см. рис. 8 (показан стрелкой). Этим винтом регулируется начальное положение диафрагмы датчика, а, следовательно, и положение сердечника катушки, которое определяет значение L₀ катушки. Положение винта калибруется в заводских условиях и в дальнейшем регулировки не требует.

При отказе работоспособности датчика регулировать этот винт нежелательно, так как чаще всего нештатное изменение индуктивности его катушки связано с повреждением диафрагмы. В подобных случаях лучше всего заменить сам датчик.

Автор: Максим Новоселов (п. Усть-Абакан, Республика Хакасия)

Источник: Ремонт и сервис

Как проверить прессостат стиральной машины?

Рейтинг автора

Написано статей

Опубликована: 14-5-2018

Изменена: 14-5-2018

Время на прочтение: 3 минут

Машинка-автомат переливает воду? В бак набирается мало жидкости для стирки? Эти признаки указывают на некорректную работу датчика давления. В публикации мы расскажем, как проверить прессостат стиральной машины, как его отрегулировать и восстановить работу техники. Эти манипуляции можно провести самостоятельно, поэтому «держите руки наготове».

Где находится прессостат? Как работает?

Датчик уровня воды СМ имеет вид небольшой округлой детали с пластиковым корпусом. Расположен он под верхней крышкой стиралки и служит для измерения воды в баке. Так модуль управления «понимает», что пора отключать подачу воды в бак.

Как работает элемент? Его устройство предполагает наличие мембран внутри корпуса, которые изгибаются под воздействием давления. От детали к баку спускается шланг. Чем больше жидкости забирается, тем сильнее повышается давление в шланге, на что реагирует внутренняя мембрана. В итоге шток замыкает контакт, что и служит сигналом для электронного блока. Как только содержимое бака сливается, шток и мембрана возвращаются в прежнее положение.

Мы разобрались, для чего нужен прессостат. Но как определить, что деталь сломана и нуждается в замене?

Признаки поломки

При неполадке вы можете заметить сбои в работе стиральной машинки-автомата (СМА). Выражается это в таких признаках:

Перелив воды в баке.
Недостаточно жидкости в системе.
Нет слива из бака.
Белье плохо отжимается.
Стирка включается без воды.

Знаком один из симптомов? Необходима замена неисправной детали.

Как в домашних условиях проверить реле стиральной машины?

Если появились подозрения, что элемент вышел из строя либо дает некорректные показания, необходимо провести проверку.

Вытащите вилку из розетки, отключив прибор от сети.
Перекройте впускной вентиль.
Демонтируйте верхнюю крышку.

Выкрутите крепежные винты сзади, сдвиньте крышку назад и снимите с корпуса.
В большинстве моделей изделие находится у боковой стенки.
Отключите контакты от детали.
Выкрутите крепежный винт.
Ослабьте хомут крепления шланга и снимите его с места.

Убедитесь, что в шланге не скопился мусор. Прочистите и промойте теплой водой. Элемент должен быть целым и не иметь повреждений.
Визуально осмотрите корпус прессостата на наличие повреждений. Чтобы проверить эффективность срабатывания, на место шланга подсоедините трубку.
Слегка подуйте в нее. Если слышны щелчки переключения контактов, значит, элемент исправен. Если тишина — желательно поменять датчик.

Подобную проверку можно провести с помощью мультиметра. Установите щупы на реле датчика. Подуйте в трубку. При замыкании контактов на экране тестера изменятся значения.

Выполнив проверку датчика уровня воды, верните его на прежнее место при исправности. Если обнаружена поломка, выполняется замена детали.

Как подключить прессостат?

Иногда при исправности детали нужно знать, как правильно настроить прессостат. Эта работа должна выполняться изготовителем, на уровне сборки. Вы можете провести регулировку прессостата, подкрутив винты на корпусе. Но для этого необходимо иметь схему и понимать специфику настройки.

Для замены подберите подходящий элемент. Покупайте датчик только для вашей марки и модели техники. Если такого нет в магазинах, можно заказать изделие через интернет, напрямую у производителя.

Подключите шланг на прежнее место к датчику.
Подключите фишки проводки.

Закрутите болт.
Верните на место крышку.

Подробности замены показаны на видео:

Такая деталь, как прессостат, выходит из строя крайне редко. Чаще забивается его трубка, что приводит к неправильным показаниям. Прочитав наши рекомендации, вы сможете справиться с любой ситуацией, потому что знаете каково назначение, принцип действия прессостата а также способы его проверки.

Ремонт прессостата стиральной машины — датчика уровня воды

Для решения наших бытовых проблем на одном из первых мест стоит наличие стиральной машинки. С приходом в нашу жизнь стиральных машинок-автомат, само понятие стирка исчезло из нашего лексикона. Весь процесс стирки сведен до минимума. Загрузил белье в барабан стиральной машинки, нажал на кнопку и пошел заниматься своими делами. Современная машинка сделает за вас всю остальную работу.

Одним из небольших, но очень важных узлов стиральной машины является прессостат. Это устройство, которое контролирует наличие воды в бачке стиральной машины. Без его нормального функционирования ваша машинка просто не будет стирать.

Принцип работы этого устройства основан на изменении давления в контрольном патрубке датчика, по мере поступления воды в бак стиральной машинки. При определенном уровне воды давление, образованное в патрубке, преодолевает сопротивление резиновой мембраны, которая через соединенный с ней штуцер воздействует на контактную группу. Состояние этих контактов определяет режим работы стиральной машины.

В последних разработках стиральных машин на замену механических датчиков пришли более современные, аналоговые. Применение аналоговых датчиков дало возможность контролировать не только наличие воды, но и уровень. Это значительно повышает возможность ведения контроля за процессом стирки и повышению ее качества.

За основу работы этого устройства так же, как и в механическом, берется изменение давления в контрольном патрубке датчика. Электронным устройством давление преобразуется в аналоговый сигнал, амплитуда которого зависит от давления воды, а соответственно и уровня, который подается на вход главного блока управления. Главный блок обрабатывая полученный сигнал определяет уровень воды в стиральной машине и при необходимости может регулировать ее подачу.

Возможные неисправности

На выход прессостата из строя могут указывать следующие признаки:

Не включается при наличии воды в машинке.
Включение машинки с не полностью набранным баком.
Перелив воды.

Конечно эти причины могут встречаться и при неисправностях других узлов, но одним из первых признаков неисправности прессостата является отсутствие контроля за уровнем воды. Ее отсутствие и перелив. Также включение отжима белья с не до конца слитой водой. В результате чего белье не до конца отжимается.

Решение проблемы

Некоторые неисправности, не связанные с серьезным выходом из строя деталей прессостата, можно решить самостоятельно. Для этого потребуется минимальный набор инструментов. Отвертки двух типов: простая и фигурная. Пассатижы и небольшой ножик. Сам прессостат по форме напоминает летающею тарелку с надстройкой куда подходят три провода. От него отходит трубка во внутренности стиральной машины. Обычно он располагается в верхней части корпуса.

Наиболее частой причиной отказа бывают нарушение контакта в соединениях в результате вибрации машинки при работе. Внимательно осмотрите все подходящие и отходящие соединения. Убедитесь в отсутствии окисления на контактах и плотности их соединения.

Для проверки срабатывания контактов понадобится резиновая груша и какой нибудь индикатор. Можно использовать лампочку от фонарика и батарейку. На кончик контрольной трубки прессостата одеваем резиновую грушу и с ее помощью создаем давление в системе. При срабатывании контактов раздается слабый щелчок, а прибор показывает наличие контакта. Если щелчок есть, а наличие контакта отсутствует, это говорит об окислении контактов. При наличии некоторого опыта можно попытаться аккуратно вскрыть датчик и зачистить контакты. Конечно, это уже крайние меры, лучше произвести замену датчика целиком. Если вам нужна стопроцентная уверенность можете визуально проследить весь цикл работы машинки, замыкая контакты вручную. Ведь назначение датчика только в этом и состоит.

Так же причиной отказа прессостата может послужить попадание инородного предмета в контрольную трубку, что затруднит прохождение воды и внесет погрешность в работу датчика.

Ремонт аналогового прессостата сводится в основном к визуальному осмотру, проверке соединений на наличие обрывов и окисления, замеру сопротивления между контактами. Оно должно меняться от силы нажатия на грушу. Если Вам не удалось справиться с неполадкой своими руками, обращайтесь к нам: ремонт стиральных машин Екатеринбург. Мы выезжаем во все районы Екатеринбурга, Верхней Пышмы, а также пригород.

Как работает реле давления ~ Изучение контрольно-измерительной техники

Пользовательский поиск

Что такое реле давления?

Это устройство, предназначенное для контроля технологического давления и выдачи выходного сигнала при достижении заданного давления (заданного значения). Реле давления делает это путем приложения технологического давления к диафрагме или поршню для создания силы, сравнимой с силой предварительно сжатой пружины диапазона.

Основные детали реле давления:

Основные части типичного реле давления показаны на схеме ниже:

Схема реле давления

Выше показан разрез реле давления, на котором показаны все основные части переключателя.

На разрезе реле давления можно увидеть следующие основные детали:

Микровыключатель

Микровыключатель используется для включения или отключения электрической цепи при срабатывании реле давления. Микровыключатель в разрезе представляет собой однополюсный двухпозиционный переключатель (S.P.D.T.). Этот переключатель состоит из одного нормально закрытого контакта (NC) и одного нормально открытого контакта (NO).Когда срабатывает реле давления, замыкается замыкающий контакт, а размыкающий замыкающий.

Микровыключатели с золотыми контактами обычно используются в системах с низким напряжением и током (т.е. в искробезопасных цепях). Для более высоких напряжений / токов используются серебряные контакты.

Изолированная кнопка отключения

Эта кнопка вызывает переключение контактов NO и NC при срабатывании реле давления

Как показано на разрезе реле давления выше, рабочий штифт прикреплен к рабочему поршню.Когда поршень приводится в действие в результате изменений давления на входе, рабочий штифт либо перемещается вверх и входит в контакт с кнопкой отключения, либо перемещается вниз и разрывает контакт с кнопкой отключения

Гайка регулировки срабатывания

Гайка настройки отключения (также может называться винтом диапазона) используется для регулировки уставки реле давления. Это достигается за счет изменения степени сжатия пружины диапазона. Чем сильнее пружина диапазона сжимается гайкой настройки отключения, тем выше уставка давления для переключателя.Чем меньше компрессия, тем ниже уставка для реле давления

Пружина диапазона

Это предварительно сжатая пружина, и создаваемая ею сила определяет давление, при котором работает переключатель.

Рабочий поршень

Это часть реле давления, контактирующая с технологическим процессом. Давление процесса, действующее на область рабочего поршня, создает силу, противодействующую силе пружины диапазона.Диапазон действия переключателя зависит от площади рабочего поршня и скорости пружины диапазона (измеряется в фунтах-силах на дюйм, Н / мм и т. Д.).

Корпус, содержащий микровыключатель и другие аксессуары реле давления, называется корпусом переключателя или корпусом. Для реле давления, выдающего электрический выход, предусмотрено одно или несколько резьбовых соединений, позволяющих ввести кабель в корпус через подходящий сальник. Для переключателя с пневматическим выходом для выходных соединений предусмотрены два или более переборочных соединения.Корпуса переключателей обычно доступны из алюминия или нержавеющей стали.

Принцип действия реле давления

Как показано на разрезе реле давления выше, давление на входе прикладывается к нижней части рабочего поршня. Этот поршень движется вверх под действием давления на входе против пружины диапазона. Натяжение пружины диапазона можно отрегулировать так, чтобы она сжималась при определенном давлении или заданном значении. Когда это давление будет достигнуто, рабочий штифт ударит по кнопке отключения на микровыключателе и переключит его.Нормально открытые контакты (от NO до C) станут закрытыми, а нормально закрытые контакты (от NC до C) откроются. Давление, при котором переключается микровыключатель, устанавливается регулировкой гайки срабатывания. Эта гайка регулирует натяжение пружины диапазона (например, если гайка поворачивается по часовой стрелке, давление срабатывания будет выше).

Реле давления в печи заело в разомкнутом состоянии? Причины и способы их устранения

Реле давления в печи заело в разомкнутом положении? В этой статье рассматриваются возможные причины и способы их устранения.Наш гид:

Complete — Мы познакомим вас с реле давления и ознакомим с его назначением.
Устранение неисправностей переключателя — Иногда возможна самостоятельная диагностика, которую мы объясним.
Решения и затраты — Это больше, чем стоимость замены реле давления, потому что проблема часто не связана с реле давления.

Некоторые вещи, которые кажутся очень сложными, на самом деле очень просты. Ваша печь и система, которая ее запускает, представляют собой простую концепцию: сжечь что-нибудь, чтобы создать тепло, а затем прокачать тепло по дому.

Но обеспечение его безопасной работы — сложная операция, требующая множества взаимодействующих частей.

Представляем: Реле давления печи

ПРИМЕЧАНИЕ. : Если вы собираетесь выполнить эту работу самостоятельно, а не нанимать профессионала, убедитесь, что вы понимаете, что ваша печь работает с использованием электричества высокого напряжения и чрезвычайно легковоспламеняющегося газа. Если вы не уверены в своих механических знаниях и способностях, вам настоятельно рекомендуется нанять сертифицированного специалиста по HVAC.Наша опция бесплатных местных предложений — это быстрый и удобный способ получить совет, ответы на ваши вопросы и бесплатные конкурентные оценки от предварительно отобранных профессионалов HVAC в вашем районе.

Что такое реле давления в печи? Что оно делает? Почему реле давления в печи заело в открытом положении?

Что это такое: Реле давления в печи должно контролировать давление в печи. Переключатель обычно находится в открытом положении. Когда печь запускается, первой функцией является включение электродвигателя индуктора тяги для создания разрежения, обеспечивающего отвод продуктов сгорания.

Что он делает: Когда переключатель обнаруживает это давление, он переключается в закрытое положение, замыкая электрическую цепь и позволяя печи перейти к следующим этапам — зажиганию горелки и нагнетателя для создания и циркуляции тепла. Если этого падения давления не происходит, это означает, что печь не вентилируется, поэтому переключатель не срабатывает, и печь не загорается — или, если в ней есть возгорание, она немедленно отключается.

Подумайте об этом. Газы горения печи содержат смертельный углекислый газ.Если печь не вентилирует должным образом, удаляя эти газы, они могут и, вероятно, вернутся в ваш дом, если печь загорится.

Поиск и устранение неисправностей реле давления печи

Будьте осторожны! Перед выполнением и самостоятельной диагностикой или ремонтом отключите питание печи выключателем, установленным на печи или рядом с ней. Похоже на типичный выключатель света. Если вы не можете его найти, выключите выключатель печи в коробке выключателя. Во многих местах коды также рекомендуют блокировать распределительную коробку во время работы с электрооборудованием, чтобы никто не включал питание во время работы.

Вот общие проблемы реле давления и способы их устранения.

Проблемы с реле давления

Давайте начнем с самого переключателя, но опять же, часто это не причина заедания реле давления в разомкнутом состоянии.

Проверьте реле давления: Снимите главную панель доступа и осмотрите шланги, подключенные к реле давления печи. Они должны быть в хорошем состоянии, не иметь препятствий и соединяться с обоих концов.

Решения: Снова подсоединены ослабленные шланги.Убрать мусор; замените все треснувшие шланги. Если отверстия для шлангов — там, где шланги присоединяются к переключателю — треснуты, замените реле давления.

Стоимость «Сделай сам»: 14–44 долларов Это диапазон цен для большинства реле давления для газовых печей. Средняя стоимость около 25 долларов.

Pro Стоимость: 80–200 долларов Стоимость включает обращение в службу поддержки, которое начинается примерно от 80 долларов США, но может быть выше там, где вы живете. Оттуда это зависит от того, заменяется ли деталь, и от стоимости детали.

Блокировка печи

Когда термостат требует тепла, встроенный блок управления печью (IFC) проверяет реле давления. В этот момент он должен быть открыт до тех пор, пока не будет обнаружено отрицательное давление. Если реле давления находится в закрытом положении до того, как возникнет отрицательное давление, вызванное индукционным двигателем, IFC остановит последовательность зажигания печи. Если IFC обнаруживает длительный или повторяющийся перерыв в последовательности зажигания, IFC может перевести печь в режим блокировки.

Решение: Требуются две вещи.Первый — замена реле давления. Во-вторых, печь нужно перезагрузить.

Стоимость: См. Решение / стоимость выше. Это то же самое.

Pro Совет: Обычно вы можете перезагрузить печь, отключив главный выключатель питания печи, расположенный в коробке электронного выключателя вашего дома.

Pro Совет 2: Ваша печь может сказать вам, что с ней не так, мигая кодом — лампочкой или лампочками, мигающими в определенной последовательности. См. Руководство по эксплуатации печи, чтобы узнать, что означает каждый код и что необходимо сделать.В этом видео обсуждаются проблемы с кодом ошибки реле давления и способы их решения.

Временное заедание реле давления

Если нагнетательный вентилятор не включается и вы получаете код ошибки реле давления, отсоедините провод от реле давления. Если нагнетательный вентилятор включается, это означает, что реле давления заклинило.

Решение: Легкий кран может открыть заклинившее закрытое реле давления, что приведет к запуску вентилятора. Это указывает на неисправное реле давления, которое застряло в закрытом положении, и его необходимо заменить новым реле давления производителя оригинального оборудования (OEM).

Стоимость: То же, что и выше, от 14 до 200 долларов, для самостоятельной или профессиональной замены реле давления.

Другие причины проблем с реле давления в печи

Если у вас есть руки, вы можете попробовать этот расширенный поиск и устранение неисправностей с реле давления. Если сказанное не имеет для вас большого смысла, пропустите.

Чтобы проверить заедание реле давления в открытом состоянии, утилизируйте печь. Отсоедините провода от реле давления. Когда термостат требует тепла, запускается вытяжной вентилятор.Пока вентилятор работает, закоротите провода реле давления (вручную соедините их перемычкой). Если система запускается, проблема связана с давлением в печи, но не с реле давления.

Заблокирован воздухозаборник или вытяжка

Для горения вашей печи требуется свежий воздух. Затем необходимо удалить дымовые газы. Если воздухозаборник или выпуск заблокированы, нагнетательный вентилятор не создаст отрицательного давления, а реле давления останется разомкнутым. Он не «застрял» в открытом состоянии, он выполняет свою работу.

Распространенными причинами забора или вентиляции блока являются птичьи гнезда, листья, гнезда ос, снег и лед.

Решение: Проверьте дымоход. Если у вас печь на 80%, вентиляционное отверстие, скорее всего, находится на крыше. Если это высокоэффективная конденсационная печь, вентиляционное отверстие может быть на внешней стене вашего дома.

Проверьте также и воздухозаборник, чтобы убедиться, что он чистый и чистый. Наконец, осмотрите вентиляционные отверстия на шкафу печи и очистите их, если они заблокированы.

Стоимость: 0 долларов США, если вы можете сделать это самостоятельно — и делать это безопасно.Стоимость проверки и удаления мусора для профессионалов варьируется от 80 до 150 долларов.

Заблокирован слив конденсата

Печи с КПД 90% имеют слив конденсата, который может быть заблокирован. Резервный конденсат может попасть в корпус нагнетательного вентилятора, что приведет к проблемам с давлением в печи.

Решение: Мы завершили исчерпывающее руководство по поиску и устранению неисправностей в засоренной дренажной линии, которое включает решения, необходимое оборудование и обучающее видео.

Стоимость «Сделай сам»: От 0 до 100 долларов в зависимости от того, нужно ли вам приобретать оборудование, и от качества оборудования, такого как пылесос для магазина, который вы выберете.

Pro Стоимость: от 80 до 275 долларов в зависимости от продолжительности работы.

Если ваша печь стареет, а затраты на ремонт увеличиваются, подумайте о замене печи. В нашем Руководстве по ремонту печи рассказывается о ваших возможностях и о том, как узнать, когда заменить или отремонтировать.

Или посмотрите наши обзоры газовых печей и руководство по покупке, чтобы получить исчерпывающую информацию о брендах, характеристиках печей, вариантах эффективности и многом другом.

Edgetek | Неисправность цепи реле давления

Печь G7 не горит, но код неисправности не отображается?

Знание того, что что-то не так, но неспособность понять проблему может быть более чем неприятным даже для самого опытного специалиста.Сегодня мы собираемся поговорить об особенно неприятной проблеме — когда высокоэффективная печь G7 проходит предварительную проверку последовательности зажигания, зажигается, а затем останавливается без видимой причины. Коды неисправностей отсутствуют. Никаких указаний на проблему.

Знаете ли вы, что это может быть признаком открытого реле давления?

В случае размыкания цепи реле давления после того, как печь уже была зажжена, плата не выдаст мгновенно код неисправности, касающийся реле давления.Он попытается замкнуть переключатель, продолжая работу индуктора.

Если реле давления по-прежнему не замыкается, печь переводится в кратковременный режим ожидания и перезапускается. Если реле давления по-прежнему не замыкается после перезапуска, тогда и только тогда вы увидите код неисправности. Оттуда вы можете приступить к устранению потенциальной проблемы с реле давления.

Важно помнить, что коды на печатной плате не могут сказать вам, что коммутатор ОТКАЗАН. код просто указывает, является ли цепь разомкнутой или замкнутой.Замена реле давления при коленном рефлексе не имеет большого успеха. Убедитесь, что вы устраняете причину разомкнутой или замкнутой цепи, а не производите поспешную замену.

Помните, ответы на многие проблемы, с которыми подрядчик по ОВКВ может сталкиваться изо дня в день, можно найти на EdgeTek. Не нужно ждать в ожидании, получите ответ немедленно!

Какие еще советы по устранению технических неполадок вы бы хотели услышать?

*** ПРИМЕЧАНИЕ: ИСПОЛЬЗУЙТЕ ТОЛЬКО ЕСЛИ ВЫ ЯВЛЯЕТЕСЬ ПОДРЯДЧИКОМ ОВК.Если вы домовладелец, пытаясь окунуться в самодельный бассейн — СТОП. Серьезные осложнения могут возникнуть, когда установка, ремонт или техническое обслуживание HVAC выполняется лицом, не знакомым с оборудованием для отопления и кондиционирования воздуха. Бросьте гаечный ключ, возьмите телефон и позвоните профессионалу.

Реле давления вашей газовой печи заедает в открытом положении? Техник из штата Нью-Джерси объясняет, что делать

17 декабря 2019 г.

Забита вентиляция
Отсоединенный или поврежденный шланг реле давления
Неисправность реле давления

Если вы предпочитаете, чтобы к вашей печи пришел эксперт, мы будем рады помочь.Вне зависимости от конкретной проблемы мы можем точно диагностировать вашу установку и произвести необходимый ремонт печи.

График ремонта печи

Что такое реле давления и для чего он нужен?

Обратная тяга может привести к тому, что опасные газы, образующиеся в процессе сгорания (например, окись углерода), попадут в систему подачи воздуха в ваш дом.Вытяжка также может вызвать небольшие взрывы в теплообменнике, ядре печи.

Вот как ваше реле давления предотвращает обратную тягу:

В процессе тепловыделения ваша печь выделяет газы (некоторые из которых ядовиты).
Двигатель индуктора тяги всасывает эти газы из теплообменника и из дома через дымоход.
Реле давления контролирует работу индуктора тяги, чтобы убедиться, что он должным образом избавляется от этих газов.Если индуктор тяги работает нормально, реле давления замкнется, замкнув цепь (или «включившись»).
Если есть проблема с двигателем тягового индуктора, реле давления откроется (или «выключится»), отключит вашу печь, не допуская ее воспламенения.

Давайте посмотрим, что может привести к срабатыванию реле давления ниже.

Из-за чего реле давления может оставаться в открытом положении?

Забита вентиляция (дымоход / дымовая труба)
Отсоединен или забит шланг реле давления
Неисправность реле давления

Забитая дымовая труба — не такое уж редкое явление, поскольку дымоходы могут забиваться мусором, например, листьями, грязью, перьями и т. Д., Или могут замерзнуть или забиться льдом и снегом зимой.

Чтобы проверить вентиляцию печи, просто взгляните на дымовую трубу. Дымоход будет расположен либо на крыше (если у вас обычная печь), либо в виде белой трубы из ПВХ, расположенной сбоку от дома (если у вас обычная печь).

Если вы заметили мусор, до которого легко добраться, просто уберите его и снова включите печь.Если это не решит проблему, обратитесь к техническому специалисту. Внизу вашей системы может быть засор, который мешает вашей печи избавляться от этих дымовых газов.

Хотя это то, что вы можете проверить и, возможно, исправить самостоятельно, мы рекомендуем позвонить профессионалу, чтобы он приехал и посмотрел. Должно быть довольно легко определить, отсоединен ли шланг реле давления от вытяжного вентилятора индуктора, но его повторное подсоединение может быть более трудным.

Если по какой-либо причине шланг поврежден, технический специалист сможет быстро (и недорого) заменить шланг.

3. Неисправность реле давления

Техник проверит ваш коммутатор с помощью цифрового мультиметра и при необходимости заменит его.

Это еще один ремонт, который вы можете выполнить самостоятельно, но мы не рекомендуем его. Если эта часть вашей печи установлена неправильно, это может вызвать долговременное повреждение вашей печи и потенциальные проблемы с безопасностью для вас и вашей семьи.

По-прежнему возникают проблемы с реле давления в печи? Свяжитесь с командой (Авиа) Экспертов!

График ремонта печи

Как проверить реле давления в печи

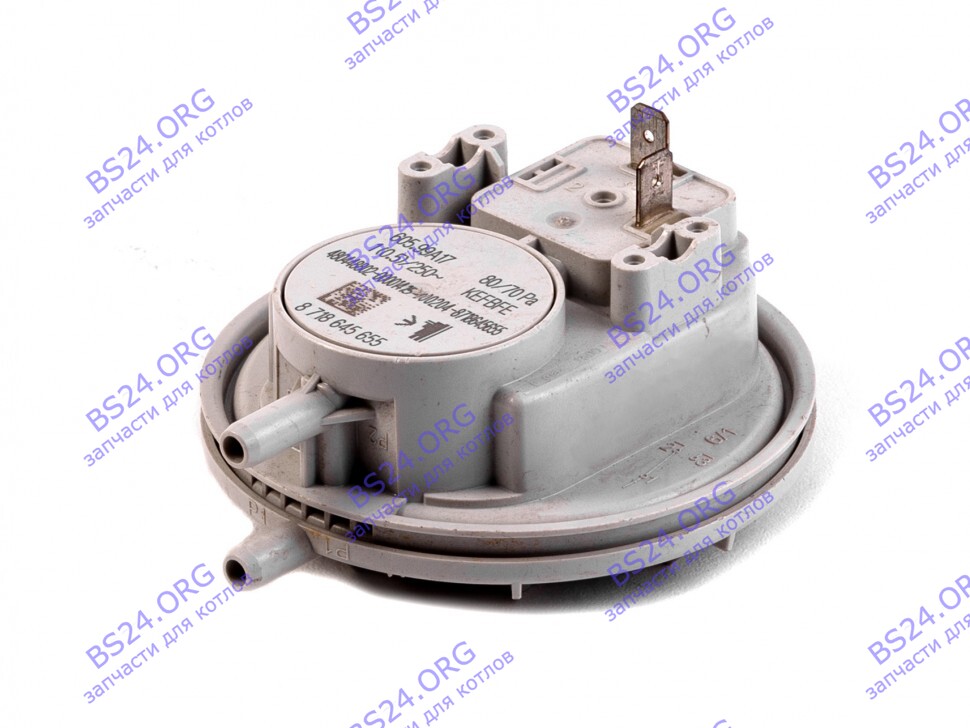

Реле давления в печи — это предохранительное устройство, расположенное возле тягово-индукционного двигателя газовой печи с принудительной подачей воздуха. Переключатель предназначен для предотвращения работы печи до тех пор, пока не будет установлено правильное давление воздуха на выходе. Он предназначен для измерения отрицательного давления, создаваемого двигателем тягового индуктора во время запуска печи, и для отключения зажигания печи, если давление воздуха недостаточно для удаления выхлопных газов.

Реле давления в печи может выйти из строя или застрять в открытом положении, и есть несколько простых проверок, которые вы можете выполнить перед проверкой переключателя на электрическую неисправность. Для проверки самого переключателя требуется мультиметр.

Как работают индуктор тяги и реле давления

Индуктор тяги — это вентилятор, который создает поток воздуха для горения через теплообменник (-ы) печи, чтобы убедиться, что все выхлопные газы выходят за пределы дома через дымоход.Во время горения нагнетатель создает давление воздуха ниже атмосферного (отрицательное давление) между входной стороной нагнетателя и внутренней частью камеры сгорания печи.

Если печь работает правильно, реле давления определяет надлежащую степень отрицательного давления и остается открытым (выключенным). Но если вентиляционная труба блокируется или если некоторые части системы выходят из строя, то реле давления распознает, что больше нет надлежащего отрицательного давления, и включается (замыкает цепь), чтобы остановить работу печи.Без реле давления выхлопные газы могут заполнить жилое пространство в случае неисправности печи.

Реле давления, которое не включается, может быть вызвано рядом проблем, в том числе:

Отказ двигателя тягового индуктора
Отверстие для забора воздуха с ограничением
Отвод воздуха для горения с ограниченным доступом
Утечки вокруг узлов
Засорение отвода конденсата
Электрическая неисправность реле давления

Ель / Элисон Чинкота

Типы реле давления

Реле давления печи может иметь различную конструкцию в зависимости от типа печи:

В одноступенчатой обычной печи есть одно реле давления и один шланг, ведущий к корпусу вытяжного вентилятора.
Одноступенчатая конденсационная печь имеет одно реле давления с двумя шлангами на переключателе: один для измерения давления в корпусе индуктора тяги / горелки, а другой — для определения надлежащего давления на выходе из коробки для сбора конденсата.
Двухступенчатые печи могут иметь два реле давления, а модулирующие печи могут иметь три реле давления.

Управление промышленными двигателями: реле и датчики давления

ЦЕЛИ :

Опишите работу реле высокого давления.
Опишите работу реле низкого давления.
Обсудите настройку дифференциального реле давления.
Обсудить датчики давления, которые преобразуют давление в ток для КИП. целей.

Реле давления

Реле давления широко используются в промышленности в приложениях, где необходимо определять давление в пневматической или гидравлической системах. Доступны реле давления, которые могут определять меньшее изменение давления. чем 1 фунт на квадратный дюйм (фунт на квадратный дюйм) или давление более 15 000 фунтов на квадратный дюйм.Диафрагма управляемый переключатель может обнаруживать небольшие изменения давления при низком давлении.

Переключатель с металлическим сильфоном может измерять давление до 2000 фунтов на квадратный дюйм. Металл В реле давления сильфонного типа используется металлический сильфон, который расширяется при давление (Fgr.2). Хотя этот переключатель можно использовать для определения гораздо более высокого давление, чем тип диафрагмы, он не так чувствителен, поскольку требует большее изменение давления, чтобы заставить сильфон расшириться достаточно для активного переключатель.Реле давления поршневого типа можно использовать для давлений до 15000 фунтов на квадратный дюйм (Fgr.3).

Независимо от метода измерения давления, все реле давления активировать набор контактов. Контакты могут быть однополюсными или двойными. полюс в зависимости от применения, и будет разработан с некоторым типом механизма мгновенного действия. Контакты не могут медленно закрываться или открыть. Это могло бы привести к плохому соединению и вызвать сгорание контакты, а также проблемы с низким напряжением оборудования, которым они управляют.Некоторые реле давления оснащены контактами, достаточно большими для подключения двигатель непосредственно к линии электропередачи, а другие предназначены для управления работа катушки реле. Показано реле давления с линейным напряжением. в Fgr. 4. Реле давления этого типа часто используются для управления эксплуатация скважинных насосов и воздушных компрессоров.

Дифференциальное давление

Дифференциальное давление — это разница давлений между включениями. или давление включения и давление отключения или выключения.Наибольшее давление переключатели обеспечивают средства для установки перепада давления. в Пример показан на Fgr. 5, реле давления в сети управляет двигателем. скважинного насоса. Обычно реле давления этого типа устанавливают чтобы врезаться под давлением около 30 фунтов на квадратный дюйм и вырезаться под давлением около 50 фунтов на квадратный дюйм. 20 фунтов перепад давления необходим для предотвращения перегрузки двигателя насоса. Без перепада давления двигатель насоса будет постоянно включаться и выключаться. Вот что происходит, когда резервуар забивается водой.Воздух в резервуаре должно быть достаточно места, чтобы реле давления могло работать. Воздушное пространство необходимо, потому что воздух можно сжимать, но жидкость не могу. Если резервуар станет переувлажненным, реле давления повернется. включается и выключается сразу после удаления очень небольшого количества воды из бака.

Обозначения реле давления показаны в Fgr. 6.

Fgr. 1 Реле давления мембранного типа может определять небольшие изменения давления при низком давлении.

Fgr. 2 Реле давления с металлическим сильфоном может использоваться для до 2000 фунтов на квадратный дюйм.

(продолжение)

Типичное приложение

Реле давления используются во многих промышленных приложениях. А цепь, которая используется для выключения двигателя и включения контрольной лампы показан в Fgr 7. В этой схеме реле давления подключено к реле управления. Если давление станет слишком большим, реле управления размыкает нормально замкнутый контакт, подключенный к пускателю двигателя, для остановки мотор.

Нормально открытый контакт PSCR (реле управления реле давления) замыкается и включает контрольную лампу, указывающую на состояние высокого давления. Уведомление что в этой примерной схеме для реле давления требуются как нормально разомкнутые, так и нормально замкнутые контакты. Это не обычная схема контактов для реле давления. Чтобы решить эту проблему, реле давления управляет действие управляющего реле. Это очень распространенная практика в промышленности. Системы контроля.

Fgr.Реле давления поршневого типа могут использоваться для давлений до 15000 psi.

Fgr. 4 Реле давления сетевого напряжения.

Fgr. 5 Реле давления в сети управляет работой насоса. мотор.

(продолжение)

Датчики давления

Реле давления — не единственные устройства измерения давления, которые электрик может возникнуть на работе, особенно в промышленных условиях.Часто бывает необходимо знать не только, достигло ли давление определенного уровень, но также знать количество давления. Хотя датчики этого типа обычно считаются в области КИПиА, электрик должны быть знакомы с некоторыми из различных типов и с тем, как они работают.

предназначены для выработки выходного напряжения или тока, зависящих от величины измеряемого давления. Пьезорезистивный датчики очень популярны из-за их небольшого размера, надежности и точности (Fgr.8). Эти датчики доступны в диапазонах от 0 до 1 фунта на квадратный дюйм и от 0 до 30 фунтов на квадратный дюйм. Чувствительный элемент представляет собой интегрированную силиконовую диафрагму. с микросхемой интегральной схемы. Чип содержит четыре имплантированных пьезорезистора. соединены, образуя мостовую схему (Fgr 9). Когда давление прилагается к диафрагмы сопротивление пьезорезисторов изменяется пропорционально приложенному давлению, которое меняет баланс моста. Напряжение через V0 изменяется пропорционально приложенному давлению (V0 _ V4 _ V2 [когда ссылка на V3]).Показаны типичные милливольтные выходы и давления. ниже:

1 фунт / кв. Дюйм = 44 мВ 5 фунт / кв. Дюйм = 115 мВ

15 фунтов на кв. Дюйм = 225 мВ 30 фунтов на кв. Дюйм = 315 мВ

Другой тип пьезорезистивного датчика показан на рис. 10. Этот конкретный Датчик может использоваться для измерения абсолютного, избыточного или дифференциального давления. Единицы измерения доступны, которые можно использовать для определения вакуума. Датчики этого типа могут быть полученным для измерения диапазонов давления от 0 до 1, от 0 до 2, от 0 до 5, от 0 до 15, От 0 до 30 и от 0 до 15 (вакуум).Датчик содержит внутренний рабочий усилитель и может обеспечивать выходное напряжение, пропорциональное давлению. Типичное напряжение питания для этого устройства 8 вольт постоянного тока. Регулируемое напряжение выход для этого устройства от 1 до 6 вольт. Предположим, например, что датчик имеет тенденцию определять диапазон давления от 0 до 5 фунтов на квадратный дюйм. При 0 psi датчик будет производить выходное напряжение 1 вольт.

При давлении 15 фунтов на кв. Дюйм датчик выдает выходное напряжение 6 вольт.

Fgr.6 Обозначения реле давления.

Fgr. 7 Высокое давление выключает двигатель и включает сигнальную лампу

Fgr. 8 Пьезорезистивный датчик давления.

Fgr. 9 Пьезорезистивный мост.

Fgr. 10 Датчик перепада давления.

Fgr. 11 Датчик давления по току для низкого давления.

Fgr. 12 Давление к датчику тока для высокого давления.

с выходным показателем отношения.Термин коэффициент-метрика означает, что выходное напряжение будет пропорционально напряжение питания. Предположим, что напряжение питания увеличивается на 50% до 12 вольт постоянного тока. Выходное напряжение также увеличится на 50%. Датчик будет теперь производите напряжение 1,5 В при 0 фунтах на квадратный дюйм и 9 В при 15 фунтах на квадратный дюйм.

Могут быть получены другие датчики с токовым выходом от 4 до 20 мА, вместо регулируемого выхода напряжения (Fgr. 11). Один тип давления на датчик тока, который можно использовать для измерения давления до 250 фунтов на квадратный дюйм, показан на Fgr.12.

Этот датчик также может использоваться в качестве детектора уставки для обеспечения нормального открытый или нормально закрытый выход.

Датчики, вырабатывающие пропорциональный выходной ток вместо напряжения меньше проблем с индуцированным шумом от окружающих магнитных полей и падениями напряжения из-за длинных проводов.

Проточный датчик давления показан на рис. 13. Этот тип датчика могут быть размещены в соответствии с существующей системой. Проточные датчики давления упростить добавление датчика давления в существующую систему.

Еще одно устройство, которое по сути является датчиком давления, — датчик силы. (Fgr. 14). В этом датчике используются кремниевые пьезорезистивные элементы для определения величина давления на чувствительный элемент.

Fgr. 13 Проточный датчик давления.

Fgr. 14 Датчик силы.

ВИКТОРИНА :

1. Реле давления какого типа обычно используется для определения небольших изменений. в системах низкого давления?

2.Реле давления настроено на включение при давлении 375 фунтов на квадратный дюйм и отключение при 450 фунтах на квадратный дюйм. Какой перепад давления у этого переключателя?

3. Реле давления должно быть установлено в системе с давлением, которое может варьироваться от 1500 до 1800 фунтов на квадратный дюйм. Какой тип реле давления следует использоваться?

4. Реле давления должно быть установлено в цепи, которая требует этого. иметь три нормально разомкнутых контакта и один нормально замкнутый контакт. В переключатель фактически имеет один нормально разомкнутый контакт.Что нужно сделать, чтобы разрешить это реле давления для работы в этой цепи?

5. Что такое пьезорезистор?

6. См. Схему, показанную в Fgr. 7. Если давление должно упасть достаточно высоко, чтобы переключатель давления закрылся и остановил двигатель, не так ли? Можно ли перезапустить двигатель до того, как давление упадет до безопасного уровня?

7. См. Схему, показанную в Fgr. 7. Предположим, что двигатель работает и произошла перегрузка, в результате чего контакт OL размыкается и отключается катушка. M, чтобы остановить мотор.На что влияет размыкание контакта перегрузки есть в цепи реле давления?

Пред. | След.

Цепь реле силы / давления с использованием FSR

Gadgetronicx> Электроника> Принципиальные и электрические схемы> Схемы датчиков> Цепь реле силы / давления с использованием FSR

Сенсорные переключатели или цепи освещения довольно легко построить и пригодятся во многих областях применения.В этой статье мы увидим, как создать реле силы или давления для приборов переменного тока и светодиодных ламп с принудительной активацией. Эти цепи используются в таких приложениях, как сигнализация кражи, автоматическое освещение помещений, датчик давления и т. Д.

Итак, чтобы построить цепь реле силы или давления, нам нужен датчик. И в этом суть FSR или резистора, чувствительного к силе. FSR обычно представляет собой резистор, который показывает разные значения сопротивления при приложении к нему давления или силы.В этой статье объясняется конструкция FSR, и я считаю, что она даст лучшее представление о том, как это работает. Но суть в том, что когда на этот датчик не подается давление, он показывает от бесконечности до высокого сопротивления (в диапазоне мегомов). Но как только на FSR подается давление, сопротивление падает до 100 кОм. Оно упадет еще больше до 100 Ом при приложении высокого давления к сенсорной пластине.

Работа этой схемы начинается с того, что FSR определяет давление, приложенное к его пластине.FSR соединен последовательно с резистором R1, образуя делитель напряжения. Выходное напряжение этой пары делителей напряжения подается на неинвертирующий вход компаратора. С другой стороны, другая пара делителей напряжения сформирована с использованием резистора R2 и переменного резистора R3. Выходное напряжение с этого делителя напряжения подается на инвертирующий вход компаратора. Переменный резистор предназначен для регулировки напряжения срабатывания или давления, при котором вышеуказанная цепь должна активироваться.

Когда давление не подается, выходное напряжение пары FSR и R1 будет низким по сравнению с выходным напряжением R3 и RV1.Когда давление подается на FSR, его сопротивление падает, в результате чего выходное напряжение от пары делителей увеличивается. Теперь напряжение на неинвертирующем терминале будет выше, чем на инвертирующем терминале. Это увеличивает выходное напряжение компаратора до высокого, активируя транзистор, подключенный к нему в качестве переключателя.

Далее идет реле на 12 В, которое используется для включения любого устройства переменного тока с номинальным током менее 12 А. Выходной сигнал IC LM193 настолько низкий, чтобы активировать реле, поэтому я использовал знаменитый 2N2222 для активации реле.Диод D4 действует как элемент защиты для остальной цепи от обратного тока, который течет, как только реле выключается.

Это еще один вариант переключателя с принудительной активацией, в котором я использовал три мощных светодиода мощностью 0,5 Вт в выходном каскаде. Светодиоды мощностью 0,5 Вт будут довольно яркими, поэтому эта схема будет идеальной для освещения вашей подставки для чашки или полки, как только вы приложите к ней небольшое давление. Но помните, что вы должны добавить резистор ограничения тока большой мощности (1 Вт в нашем случае) последовательно со светодиодами.Это обеспечит безопасное рассеивание мощности через резистор.

Чтобы откалибровать вышеуказанную схему, измерьте выходное напряжение делителя напряжения, состоящего из FSR и R1, после того, как вы приложите давление к FSR, которое вы собираетесь зафиксировать в качестве точки срабатывания для своей схемы. Теперь установите выходное напряжение делителя R2 и R3 немного ниже указанного выше напряжения. Теперь ваша цепь будет включать свет или реле всякий раз, когда на FSR будет соответствующее давление.

Надеюсь, эта схема была вам полезна. Попробуйте эту схему и поделитесь с нами своим мнением или опытом.Если у вас есть какие-либо вопросы или предложения, оставьте их в поле для комментариев ниже. Также ознакомьтесь с нашими другими схемами датчиков на нашем веб-сайте. Happy DIY 🙂

Прессостат схема: Все о прессостате — датчике уровня воды от стиральной машины

Все о прессостате — датчике уровня воды от стиральной машины

Что такое прессостат

Принцип работы датчика

Признаки неисправности прессостата

Где находится прессостат

Замена прессостата

Как самостоятельно проверить прессостат

Настройка прессостата стиральной машины

что такое, как проверить, замена

Внешний вид

Принцип работы прессостата

Настройка датчика

Признаки неисправности датчика

Проверка прессостата

Как предотвратить поломку прессостата

проверка,ремонт, замена датчика уровня воды

Принцип работы прессостата

Признаки неисправности датчика уровня воды

Как самостоятельно проверить прессостат

Настройка датчика уровня воды

Порядок замены прессостата

как проверить датчик уровня воды? Регулировка и ремонт прессостата. Принцип работы и схема устройства

Описание

Принцип работы

Признаки неисправности

Повторение цикла

Не набирает воду

Низкое качество стирки

Остается вода

Запах гари

Диагностика и настройка

Особенности ремонта

Индуктивные датчики уровня воды стиральных машин

Как проверить прессостат стиральной машины?

Где находится прессостат? Как работает?

Признаки поломки

Как в домашних условиях проверить реле стиральной машины?

Как подключить прессостат?

Ремонт прессостата стиральной машины — датчика уровня воды

Возможные неисправности

Решение проблемы

Как работает реле давления ~ Изучение контрольно-измерительной техники

Реле давления в печи заело в разомкнутом состоянии? Причины и способы их устранения

Представляем: Реле давления печи

Проблемы с реле давления

Блокировка печи

Временное заедание реле давления

Другие причины проблем с реле давления в печи

Заблокирован воздухозаборник или вытяжка

Заблокирован слив конденсата

Edgetek | Неисправность цепи реле давления

Печь G7 не горит, но код неисправности не отображается?

Реле давления вашей газовой печи заедает в открытом положении? Техник из штата Нью-Джерси объясняет, что делать

Что такое реле давления и для чего он нужен?

Из-за чего реле давления может оставаться в открытом положении?

3. Неисправность реле давления

По-прежнему возникают проблемы с реле давления в печи? Свяжитесь с командой (Авиа) Экспертов!

Как проверить реле давления в печи

Как работают индуктор тяги и реле давления

Типы реле давления

Управление промышленными двигателями: реле и датчики давления

Цепь реле силы / давления с использованием FSR

FSR или резистор, чувствительный к силе:

Реле силы / давления:

Фары с принудительным включением:

Калибровка цепи реле давления:

Примечание:

Добавить комментарий Отменить ответ
