Как проверить ТЭН тестером — как с помощью мультиметра проверить электрический ТЭН

Трубчатые электронагреватели применяются в бытовой и промышленной сфере. Они необходимы для работы такой привычной техники, как стиральная машинка, утюг или чайник. Однако, иногда необходимо понять, нуждается ли ТЭН в замене или ремонте. Проверить ТЭН в домашних условиях очень просто.

Из чего состоит устройство ТЭНа?

Такое устройство, как ТЭН, выполняет функцию преобразования электрической энергии в тепловую. Благодаря этому, он и выполняет нагрев воды. Данные приборы способны работать в самых разнообразных средах, поэтому они изготавливаются из качественного материала. Прежде чем приступить к ремонту, необходимо понять, из каких деталей состоит электрический нагреватель. Это:

• спираль;
• контактный стержень;
• изолятор;
• наполнитель;
• герметик;
• контактные гайки и шайбы;
• трубчатая металлическая оболочка.

Внутренняя конструкция ТЭНа достаточно проста и проверить ее можно быстро, если придерживаться определенного алгоритма действий и использовать качественное оборудование.

Почему могут возникнуть неисправности в трубчатом электронагревателе?

Как правило, при поломке ТЭНа электроприбор перестает нагревать воду. Причин для поломки данного элемента может быть множество, от неисправности выключателя до выхождения из строя системы. Однако, существует несколько наиболее распространенных причин поломки нагревателя:

• нить хромовой спирали оборвалась;
• перегрев нити, который способствует ее расплавлению;
• возникновение большого слоя накипи внутри системы;
• использование ТЭНа не в жидкой среде;
• плохое качество устанавливаемого ТЭНа;
• возникновение короткого замыкания спирали на оболочку из металла.

Можно отметить всего два вида наиболее распространенных проблем, которые возможно проверить тестером в домашних условиях. Этими неисправностями является обрыв спирали и пробой изоляции.

Данные проблемы можно обнаружить, только если проверять трубчатый нагреватель различными способами. Проблемы имеют начало в разных элементах конструкции ТЭНа. Гарантией изоляции служит трубка, находящаяся внутри нагревателя и заполненная песком. Обрыв спирали же образуется уже внутри этой изоляционной трубки и мало с ней связан.

Как проверить ТЭН своими руками?

Проверить состояние трубчатого электронагревателя можно только после определения мощности прибора. Мощность ТЭНа обычно указывается на самом корпусе электронагревателя.

Конечно, прежде чем приступить к проверке, необходимо отсоединить все провода от электроприбора. Проверка ТЭНа служит промежуточным и неотъемлемым шагом между возникновением проблемы и ее непосредственным устранением. Проверка может быть выполнена несколькими способами:

• стрелочным тестером — необходимо коснуться щупами прибора к выводам электронагревателя при этом минимизировав сопротивление, оптимальный уровень сопротивления для спирали узнается при помощи онлайн-калькулятора или рассчитывается по специальным формулам;
• мультимером — он используется в том случае, если спираль не обрывалась, одним концом щупа нужно коснуться к выводу ТЭНа, а другим к трубке, устройство должно показывать значение «1», при других показаниях вероятно короткое замыкание;
• светодиодом и батарейкой (или источником питания) – при подключении светодиода к ТЭНу нужно соблюдать полярность, светящийся светодиод означает то, что спираль не повреждена;
• индикатором фазы — данный вид проверки лучше не осуществлять самостоятельно, поскольку если процедура будет проведена неправильно, то это может нанести серьезный вред здоровью, есть главное условие осуществления данной проверки — не прикасаться к ТЭНу после того, как он был подключен к розетке;
• контролькой электрика — данный вариант проверки основывается на включении лампочки со спиралью в определенной последовательности, после этого происходит подключение схемы к обычной электропроводке мощностью в 220 вольт, а результатом последовательного подключения вилки со шнуром, лампочки, патрона и ТЭНа должно быть яркое свечение лампочки.

Выбор способа проверки зависит от ваших навыков и знаний. Наиболее безопасным и удобным вариантом в домашних условиях считается использование мультимера.

Нужно отметить, что трубчатый электронагреватель считается неисправным в том случае, если в ходе его проверки приборы не показали сопротивления. Узнать, есть ли повреждения в конструкции ТЭНа, можно даже визуально. Например, если вы видите, что на внешних поверхностях прибора есть темные пятна, это значит, что присутствует пробой на корпусе ТЭНа, а, следовательно, его нужно менять.

Трубчатый электронагреватель (ТЭН) – как проверить-прозвонить без приборов

Трубчатый электрический нагреватель (ТЭН) – это электронагревательный элемент в виде металлической трубки произвольной формы, в которой размещена спираль из нихромовой или фехромовой проволоки с выводами на концах. Для изоляции спирали и передачи от нее тепла трубку заполняют кварцевым песком. У ТЭНа нет полярности, поэтому безразлично к какому выводу подключать фазу и ноль.

ТЭН был изобретен и запатентован 20 сентября 1859 года американцем Джорджем Симпсоном.

Практически в любых современных электронагревательных приборах, таких, например, как электрочайник, утюг, автоматическая стиральная машина, обогреватель в качестве источника тепла используются ТЭНы.

Если в электроприборе не происходит нагрева, то это не значит, что вышел из строя ТЭН. Вполне возможно причиной неисправности может быть выключатель, терморегулятор или другие элементы управления. Но обычно в первую очередь проверяют ТЭН, так как его проверка не представляет трудностей. Любой домашний мастер, прочитав эту статью даже не имея опыта по прозвонке и замене ТЭНа легко справиться с такой задачей, выбрав наиболее доступный способ проверки.

Устройство трубчатого электронагревателя (ТЭН)

Как видно из ниже представленного чертежа ТЭН представляет собой металлическую трубку из меди, нержавеющей стали или железа, по центру которой проложена нихромовая спираль, свитая в виде пружины.

Трубка внутри полностью и плотно заполнена песком, что позволяет эффективно отводить тепловую энергию от спирали и исключить ее соприкосновение с трубкой. Концы спирали соединены сваркой с контактными стержнями, которые закреплены внутри трубки с помощью керамических изоляторов. Для подачи питающего напряжения на концах контактных стержней нарезают резьбу или приваривают контактные пластины.

Трубки для изготовления ТЭНов используют разных диаметров и в зависимости от назначения придают им различные формы вплоть до спиралеобразной. Наглядным примером может служить электрокипятильник.

Какие бывают неисправности ТЭНов

Наиболее часто ТЭНы отказывают из-за обрыва нити нихромовой спирали, который происходит по причине расплавления нихромовой нити из-за ее перегрева. Перегрев случается если на ТЭНе образовался толстый слой накипи или ТЭН, предназначенный для работы в жидкой среде, включен без нее. Перегореть спираль может из-за исходного низкого качества ТЭНа.

Спираль по центру трубки ТЭНа удерживается за счет плотного ее наполнения песком. Если при засыпке песка его плохо уплотнили или спираль сместилась от центра к стенке трубки, то со временем от вибрации спираль может переместиться и прикоснуться к внутренней поверхности трубки.

Если спираль прикоснется только в одной точке, то при отсутствии подключения заземляющего провода УЗО в квартирной электропроводке работоспособность ТЭН не потеряет и электрочайник или любой другой нагревательный прибор будет продолжать работать. Но при этом возникает вероятность попадания фазы на корпус изделия и если он металлический, то и вероятность поражения током человека при прикосновении к корпусу.

В случае если электроприбор заземлен, то в результате укорочения спирали выделяемая мощность существенно возрастет и если не сработает автомат защиты, спираль расплавится и ТЭН выйдет из строя окончательно.

Если спираль прикоснется к трубке одновременно в двух и более местах, как на фотографии, то при отсутствии заземления и УЗО, если не успеет сработать автоматический выключатель, спираль сразу же перегорит.

Таким образом, ТЭНы могут иметь одну из двух неисправностей – обрыв нихромовой спирали или короткое замыкание ее на металлическую трубчатую оболочку. Любой из этих отказов устранить невозможно и ТЭН подлежит замене.

В современных электрочайниках, мультиварках и утюгах ТЭН приваривают к корпусу изделия и при выходе ТЭНа из строя приходится покупать новый электроприбор.

Как проверить-прозвонить ТЭН

В зависимости от наличия средств измерений проверить ТЭН можно одним из следующих способов. Измерять сопротивление спирали и сопротивление между спиралью и трубкой с помощью стрелочного тестера или мультиметра, прозвонить с помощью индикатора фазы или контрольки электрика.

Проверка ТЭНа

с помощью стрелочного тестера или мультиметра

Для проверки нужно прибор включить в режим измерения минимального сопротивления и концами щупов прибора прикоснуться к выводам ТЭНа.

Если спираль в обрыве, то стрелочный тестер покажет сопротивление равное бесконечности, а мультиметр покажет «1» вместо реального сопротивления, что равносильно бесконечному сопротивлению.

Рассчитать какое сопротивление должна иметь спираль ТЭНа в зависимости от его мощности можно с помощью онлайн калькулятора.

Онлайн калькулятор для расчета величины сопротивления по потребляемой мощности
Напряжение питания, В:
Мощность, Вт:

Достаточно ввести в окошки калькулятора напряжение, на которое рассчитан ТЭН и его мощность. Обычно эти значения выдавлены на трубке. Можно воспользоваться информацией о потребляемой мощности электроприбора. Например, сопротивление ТЭНа электрочайника мощностью 2000 Вт составит 24,2 Ом.

Если спираль цела, то далее нужно одним концом щупа мультиметра прикоснуться к любому из выводов ТЭНа, а вторым к металлической трубке. Если короткого замыкания между спиралью и трубкой нет, то стрелочный тестер покажет бесконечное сопротивление, а мультиметр покажет «1».

Если прибор покажет отличное от указанного значения, то короткое замыкание налицо и такой ТЭН дальнейшей эксплуатации не подлежит.

Проверка ТЭНа

с помощью светодиода и батарейки или источника питания

Если нет в наличии тестера или мультиметра, или села в мультиметре батарейка типа «Крона», то при наличии любого светодиода, а они есть практически во всех бытовых электроприборах и любой батарейки, даже севшей, напряжением от 3 В до 12 В, можно успешно проверить любой ТЭН, в том числе и электрочайника.

На фотографии Вы видите, как можно с помощью, вынутой из мультиметра севшей батарейки «Крона» (напряжение на ее выводах составляло всего 5 В вместо 9 В), резистора номиналом 51 Ом и светодиода проверить целостность спирали ТЭНа. Только надо учесть, что светодиод не лампочка и его нужно подключать, соблюдая полярность. Так как сам ТЭН имеет сопротивление, то при проверке спирали при использовании старой батарейки можно обойтись без резистора.

Если светодиод светит, значит, спираль целая. Для проверки сопротивления изоляции нужно отключить схему от любого из контактных стержней ТЭНа и прикоснуться к трубке ТЭНа. Светодиод не должен светить.

Если нет под рукой батарейки, то ее можно с успехом заменить любым сетевым источником питания постоянного или переменного тока, подойдет также любое зарядное устройство, например, от сотового телефона или ноутбука. На этой фотографии с помощью зажимов типа «крокодил» питающее напряжение подано с источника постоянного напряжения. Светодиод уверенно светил при изменении напряжения от 2,5 до 12 В.

Проверка ТЭНа с помощью индикатора фазы

Внимание! При проверке ТЭНа с помощью индикатора фазы и контрольки электрика следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Другими словами, прикасаться рукой к корпусу ТЭНа и его выводам после подключения к розетке недопустимо.

Если под рукой имеется индикатор фазы электрика, то с помощью него тоже можно проверить исправность ТЭНа. При этом сопротивление изоляции (между нихромовой спиралью и трубкой) будет проверено с большей достоверностью, так как при проверке мультиметром прилагается напряжение не более 9 В, а при проверке индикатором более 220 В.

Для проверки необходимо сначала определить, где в розетке находится фаза (по правилам должна находиться справа) и затем соединить отрезком провода с фазным выводом один из контактных стержней ТЭНа, как показано на фотографии.

Далее прикоснуться жалом индикатора фазы сначала к противоположному контактному стержню ТЭНа (лампочка индикатора должна светиться), а затем к трубке (лампочка не должна светиться).

Если при прикосновении к противоположному выводу ТЭНа лампочка индикатора не светится, значит, спираль в обрыве, а если светится при прикосновении к трубке, значит, имеется пробой изоляции (спираль касается трубки).

Проверка ТЭНа с помощью контрольки электрика

Проверить ТЭН с помощью контрольки электрика может практически каждый, так как не требуется никаких измерительных приборов. Суть проверки заключается в последовательном включении со спиралью ТЭНа любой лампочки с последующим подключением схемы к бытовой электропроводке 220 В.

Для подготовки к проверке необходимо взять вилку со шнуром и один его конец присоединить к любому контактному выводу ТЭНа, а второй конец к электрическому патрону. Далее ко второму выводу патрона присоединяется дополнительный отрезок провода. В патрон вкручивается любая лампочка, рассчитанная на напряжение 220 В.

Сначала свободный провод от патрона подключается к свободному концу ТЭНа, как показано на схеме выше. Затем вилка вставляется в розетку. При исправной спирали лампочка должна ярко светить. Если не светит, то спираль в обрыве и дальше можно не проверять, так как ТЭН дальнейшей эксплуатации не подлежит.

Далее вилка вынимается из розетки и правый по схеме вывод из патрона подсоединяется к трубке ТЭНа, как показано на фотографии. Вилка вставляется в розетку, если лампочка не светит, значит, сопротивление изоляции между спиралью и трубкой большое и ТЭН исправен. В случае, если лампочка начала светиться, значит имеет место пробой изоляции и такой ТЭН эксплуатировать недопустимо.

Нестандартные способы проверки ТЭНов

Если нет возможности проверить ТЭН одним из выше приведенным способом, то можно провода от шнура с вилкой подключить непосредственно к выводам ТЭНа и на несколько секунд вставить вилку в розетку. Если ТЭН начнет нагреваться, то значит спираль целая. Осторожно, при проверке температуры нагрева ТЭНа рукой не обожгитесь.

Для проверки сопротивления изоляции один из концов шнура, при вынутой вилке из розетки нужно отсоединить от вывода ТЭНа и присоединить его через предохранитель рассчитанный на ток защиты не более 5 А к трубке ТЭНа. Затем вставить вилку в розетку бытовой электросети. Тут время не ограничено. Если предохранитель сразу не перегорит, значит короткого замыкания спирали с корпусом нет и ТЭН исправен.

Привести все возможные способы проверки ТЭНа просто нереально. ТЭН даже можно проверить с помощью стационарного телефонного аппарата, включив его в разрыв одного из проводов, с помощью которых подключен телефон к сети. Если после подключения в снятой трубке будет сигнал, значит ТЭН исправен. Можно даже и трубку телефона не поднимать, а позвонить с мобильного телефона на него. Наличие звука звонка подтвердит целостность спирали ТЭНа.

Как проверить ТЭН водонагревателя на исправность

Иногда бойлер перестает нагревать воду до нужной температуры. Причиной становится поломка, определить которую без разборки аппарата невозможно. Необходимо оценить работоспособность деталей специальными приборами. Перед тем как проверить ТЭН водонагревателя на исправность, важно изучить все способы выполнения этого действия. Кроме того, нужно уметь разбирать бойлер.

Иногда бойлер перестает нагревать воду и для того, чтобы понять причину необходимо разобрать аппарат.

Содержание

1. Общее понятие ТЭНа
2. Устройство трубчатого электронагревателя
3. Где находится
4. Цель проверки устройства на работоспособность
5. Возможные неисправности и причины их появления
6. Варианты диагностики
7. Мегаомметром
8. Проверка тестером
9. Контрольной лампочкой
10. Авометром
11. С помощью светодиода, батарейки или источника питания
12. Индикатор фазы
13. С применением контрольки электрика
14. Использование мультиметра
15. Отсоединение всех подключенных проводов
16. Очищение стыков
17. Проверка предохранительного клапана
18. Нестандартные способы диагностики
19. Советы и рекомендации по проверке ТЭНа своими руками

Общее понятие ТЭНа

Входят в конструкцию приборов, предназначенных для нагрева воздуха или воды. ТЭНы различаются техническими характеристиками и особенностями строения. Самыми мощными нагревательными элементами снабжаются бойлеры, предназначенные для нагрева воды в быту.

Устройство трубчатого электронагревателя

ТЭН выполнен в виде медной, железной или стальной трубки, в полости которой находится нихромовая спираль. Нагревательная пружина окружена песком, отводящим тепло и предотвращающим перегрев. Концы спирали подключены к контактным стержням. Последние прикреплены к трубке керамическими изоляторами. Для подачи тока используются пластины. Трубчатые ТЭНы отличаются диаметрами и формами.

Где находится

Чтобы получить доступ к нагревательной трубке, нужно снять защитный корпус. Для этого вывинчивают болты, демонтируют нижнюю крышку. Под ней находятся места установки термодатчика и ТЭНа.

В устаревших моделях бойлеров нагреватель закрепляется гайкой. В новых приборах для фиксации применяется прижимная планка.

Цель проверки устройства на работоспособность

Срок службы нагревателя ограничен, спираль ТЭНа может перегорать. Перед тем как установить новую деталь, стоит проверить элемент, убедиться в его неисправности. Некоторые поломки не требуют замены трубчатого элемента, достаточно выполнить очистку. Проверка помогает установить причину, по которой вода не нагревается.

Возможные неисправности и причины их появления

ТЭН — самый хрупкий элемент бойлера. Он подвергается постоянному воздействию жесткой воды. Образование накипи снижает срок службы прибора, уменьшает степень нагрева. Это наиболее распространенная неисправность. Реже встречаются:

1. Перегорание накаливающей нити в трубке.
2. Неисправность провода на корпусе ТЭНа. Это приводит к пробою тока на корпус водонагревателя, удару человека электричеством. Если линия, используемая для подключения прибора, снабжена УЗО, техника будет постоянно отключаться.
3. Соприкосновение спирали с колбой. Возникает из-за смещения, вызванного недостаточностью объема песчаного наполнителя.
4. Расплавление спирали. Наблюдается при укорочении элемента, приводящего к резкому скачку мощности. В этом случае ТЭН не подлежит ремонту.

Главными причинами выхода нагревателя из строя являются:

1. Повышенная жесткость воды. Избежать образования слоя накипи на трубке можно, установив фильтр, задерживающий известковые включения.
2. Перепады напряжения в сети. Нестабильность этого параметра негативно влияет на спираль ТЭНа. Она не только раскаляется, но и перегорает или обрывается. Использование стабилизатора напряжения решает эту проблему.
3. Неисправность термостата. Неработающий контроллер не способен поддерживать нормальную работу спирали. Пружина перегревается и расплавляется. Эту причину поломки трубчатого нагревателя выявить достаточно сложно. Необходимо периодически оценивать работоспособность датчика.
4. Истончение магниевого анода. Такими элементами снабжается большинство бойлеров. Магниевые аноды защищают ТЭН от воздействия негативных факторов. Со временем они расходуются и не способны нейтрализовать влияние жесткой воды. В результате ТЭН перестает выполнять свои функции.

Образование накипи на ТЭНе является главной причиной его поломки.

Варианты диагностики

Существует несколько способов проверки детали. Самым простым считается визуальный осмотр. Деталь извлекают, проверяют наличие накипи или механических повреждений. Налет растворяют уксусом или лимонной кислотой. Трубку выдерживают в составе 5-6 часов.

Мегаомметром

Способ применяют для обнаружения мелких повреждений изоляции. Флажок тестера устанавливают на отметку 50 В. Один щуп подключают к контакту спирали, второй — к корпусу бойлера.

Если на экране устройства появляется цифра, превышающая 0,5 МОм, нагревательный элемент не нуждается в замене.

Проверка тестером

Прибор снабжен регулятором, вращающимся на 360°. Его устанавливают на отметку 200 Ом. После этого щупы прибора подключают к контактам ТЭНа. Если на экране появляются 0, 1 или знак бесконечности, спираль неисправна. После этого выполняют проверку на пробой корпуса. Тестер переводят в режим просмотра зуммера. Один щуп подключают к трубчатому нагревателю, второй — к корпусу или заземляющей клемме. Если мультиметр начинает подавать звуковые сигналы, прикасаться к бойлеру до отключения от сети нельзя.

Контрольной лампочкой

Это устройство электрики используют при отсутствии тестера. К одному из контактов подключают ноль от сети, ко второму — пропущенную через лампу фазу. Если индикатор загорелся, нагревательная трубка исправна, заменять ее не нужно.

Авометром

Проверка этим прибором помогает убедиться в исправности ТЭНа. Для этого выполняют следующие действия:

1. Отключают бойлер от электросети. Демонтируют защитную крышку.
2. Отключают идущие к ТЭНу провода. Подсоединяют клеммы нагревателя к авометру, снимают показания, сравнивают их с параметрами в техническом паспорте.

С помощью светодиода, батарейки или источника питания

При отсутствии тестера можно использовать севший аккумулятор «Крона» и имеющийся в любом бытовом приборе индикатор. Светодиод последовательно подключают к батарейке и ТЭНу. Нагреватель имеет сопротивление, поэтому включать в цепь резистор необязательно. Если светодиод загорается, спираль исправна. Чтобы проверить сопротивление изоляции, отключают собранную схему от контактов ТЭНа, прикладывают ее к трубке элемента. Светодиод не должен загораться. Батарейку в схеме можно заменить зарядным устройством от ноутбука или сотового телефона.

Индикатор фазы

При наличии такого инструмента можно проверить работоспособность ТЭНа. Сопротивление изолирующего наполнителя будет измерено с большей точностью. Для проверки выполняют такие действия:

1. Находят фазу в розетке. Чаще всего она расположена справа.
2. Соединяют один из контактов нагревателя с фазным выводом, используя отрезок кабеля. Жалом индикатора прикасаются к противоположному стержню ТЭНа. При этом должна загореться лампа. Если она не светится, спираль оборвана.
3. Касаются жалом колбы элемента. Лампа гореть не должна. Свечение индикатора свидетельствует о соприкосновении спирали с трубкой.

С применением контрольки электрика

Проверить ТЭН этим способом может каждый. Для этого любую лампу последовательно соединяют с нагревателем и бытовой электросетью. Проверку выполняют так:

1. Подключают кабель с вилкой к одному из контактов патрона лампы. Ко второму выводу подсоединяют другой отрезок провода.
2. Вкручивают в патрон лампу, работающую от сети 220 В. Свободный кабель патрона подсоединяют к оставшемуся контакту ТЭНа. Вилку вводят в розетку. Если спираль исправна, лампа загорается. Когда этого не происходит, нагреватель неисправен.
3. Вынимают вилку, правый вывод патрона подключают к колбе ТЭНа. Вставляют штепсель в розетку. Если лампа не горит, между изоляцией и колбой присутствует сопротивление, деталь исправна.

Использование мультиметра

Работу начинают с отключения бойлера от электросети, для чего вынимают вилку из розетки. Также желательно отключить защитный автомат линии, к которой подсоединен водонагреватель.

Отсоединение всех подключенных проводов

В первую очередь сбрасывают клеммы массы и питания. Отсоединяют провода желтого, синего и коричневого цветов. После этого нужно прозвонить кабели на наличие пробоев и замыкания. При нормальном сопротивлении замеряют замыкание спирали на массу. Если значения отличаются от прописанных в техническом паспорте, в нагревательной трубке имеется замыкание.

Проверка ТЭНа мультиметром.

Очищение стыков

При диагностике ТЭНа удаляют налет с мест соединения и клемм. Особое внимание уделяют точкам крепления щупов универсального тестера. Стыки тщательно очищают от пыли, известковых отложений, следов коррозии. При сильном загрязнении детали налетом или расшатывании контактов клемм нужно зачищать поверхности наждачной бумагой до металлического блеска. Толстый слой накипи может провоцировать подгорание.

Проверка предохранительного клапана

Повышенное давление способствует разрушению отводов, бака и других элементов водонагревателя. Предохранительный клапан предотвращает подобные ситуации. Он открывается, благодаря чему избыточная жидкость выходит, давление нормализуется. Устройство снабжено пружинным механизмом и латунным корпусом.

При проверке этого элемента оценивают характер удаления излишков воды. В нормальном состоянии жидкость капает при нагреве. Если вода течет струйкой или не выводится вовсе, ТЭН сломан.

Для устранения неисправности устанавливают край-тройник, с помощью которого сливают жидкость из бака.

Нестандартные способы диагностики

При невозможности использования ни одного из методов провод с вилкой пробуют подключить к выводу спирали и электросети. Исправный ТЭН начинает нагреваться. Для проверки сопротивления изолирующего наполнителя один из концов кабеля при отключенной от сети вилке отсоединяют от вывода спирали. Повторно собирают схему, включая в нее предохранитель на 5 А. Вставляют вилку в розетку, наблюдают за работой системы. Если предохранитель не перегорает в течение нескольких часов, ТЭН работоспособен, замыкание с корпусом отсутствует.

Для проверки ТЭНа используют и иные методы. Например, можно прозвонить нагреватель с помощью стационарного телефона. Кабель подключения телефона к сети подсоединяют к контактам спирали. Если в трубке присутствует сигнал, нагревательный элемент не требует замены. Можно позвонить на стационарный телефон с мобильного. Наличие звонка свидетельствует о целостности спирали.

Советы и рекомендации по проверке ТЭНа своими руками

При долгой эксплуатации прибора оценивать работоспособность нагревателя необходимо даже при отсутствии признаков поломки. Также выполняют следующие профилактические мероприятия:

• многократное промывание резервуара водой;
• замена анодов;
• очищение ТЭНа уксусом, специальным средством или лимонной кислотой.

Если вода слишком жесткая, на контактирующих с ней элементах бойлера образуется накипь. Срок службы детали уменьшается до 3 лет. При отсутствии проверок и обслуживания возникают такие проблемы:

• плохое срабатывание УЗО;
• выключение управляющего блока водонагревателя;
• нарушение работы предохранительного клапана.

В большинстве таких случаев ТЭН подлежит замене.

проверка тена на работоспособность с помощью мультиметра за 5 минут

Сейчас многие люди устанавливают себе дополнительно водонагревательные бойлеры, не зависимо от фирмы производителя и их конструкции все они имеют объединяющий их элемент, это тэн.

Который в свою очередь со временем, по тем или иным причинам  начинает работать на половину своей мощности или совсем выходит из строя. Происходить это может по нескольким причинам:

1)Не качественная вода. Со временем вокруг тэна образуется толстый слой кальция, налёт в таком случае просто следует аккуратно удалить.

2) Прогорание корпуса тэна и замыкание нагревательной спирали. Наиболее опасный вариант. Если у вас нет заземления в розетке , то при контакте с водой человека может ударить током. Вот как раз для таких случаев и нужно устанавливать УЗО.

3) И последнее — обрыв нагревательной спирали внутри тэна.

Для проверки работоспособности тэна вам понадобится прибор — мультиметр. Он продаётся в любом магазине инструментов и стоит не дорого.

Теперь немного теории и цифр.

Нужно узнать какое рабочее сопротивление имеет тэн, измеряется в омах (Ом. Ω). Для этого смотрим в паспорт водонагревателя или  этикетку на самом бойлере и ищем его мощность, она выражается в ваттах (W.) Допустим что у нас водонагреватель потребляет — 2000W.

Далее смотрим на какое напряжение электрической сети рассчитан бойлер, значение выражается в вольтах (V. ).  В нашем случае это  — 220V. Имея эти два параметра начинаем считать по формуле:

R=U²:P

Где:

R — сопротивление (Ом.)

U — напряжение (V.)

P — Мощность (W.)

Нужно квадрат напряжения разделить на мощность, получим сопротивление.

Проще говоря это выглядит так —  220V. * 220V. = 48.400 (это и есть квадрат напряжения).

Затем полученные —    48.400 : 2000W. = 24.2 Ома.

Вот вы и узнали какое сопротивление должен иметь ваш тэн в нормальном , рабочем режиме.

Переходим к практике.

Берём мультиметр, устанавливаем два щупа в гнёзда (идут в комплекте). Чёрный в гнездо с надписью «COM«, красный с обозначением «V« или «Ω». Переводим мультиметр в режим измерения сопротивления,  с значением  — 200 Ом. (если такая шкала градации имеется, если нет, то просто на знак «Ω» омега).

ВАЖНО!

ПЕРЕД ИЗМЕРЕНИЕМ , ОТКЛЮЧИТЕ ТЭН ОТ ЭЛЕКРИЧЕСКОЙ СЕТИ!!!

Для точности измерения отсоедините провода от клемм тэна.

Касаемся щупами клемм и смотрим на показания прибора.

Если на экране значение близкое к работоспособным, а в нашем случае это — 24.2 Ома, то тэн исправен.

Если показывает — 0 (ноль), значит произошло короткое замыкание внутри тэна и его необходимо заменить.

Если прибор показывает — 1 (единицу) либо ∞ (бесконечность), значит у тэна обрыв и его так же нужно менять.

В конце замеряем ещё один параметр, так называемый — пробой на корпус.  Мультиметр переводим в режим прозвонки .

Один щуп оставляем на любой клемме, а вторым касаемся открытой железной части тэна и смотрим. Если ничего не происходит, пробоя нет. Если мультиметр подаёт звуковой сигнал, тэн не исправен и подлежит замене.

Долго объяснял, но на практике это занимает не более пяти минут.

Такой способ проверки тена на работоспособность с помощью мультиметра подходит не только к водонагревателям, а к любым аналогичным приборам: стиральные машины, чайники и тому подобное.

Благодарю вас если дочитали статью до конца.

Удачи, с уважением А.Е.

Понравилась статья? Поделитесь с друзьями!



НАЗАД



Copyright © 2002г.  — 2021г. www.elektrik193.ru все права защищены.

Как проверить ТЭН на бойлере на работоспособность: правила диагностики

От автора: здравствуйте, уважаемые читатели! Как известно, все приборы в итоге исчерпывают свой ресурс. На смену ламповым изделиям пришли транзисторные — срок эксплуатации многих устройств значительно увеличился благодаря меньшему нагреву основных элементов. Однако во многих приборах этот эффект не является отрицательным.

Это приводит к тому, что использовать устройство становится просто опасно для жизни. Произвести диагностику и проверить прибор на работоспособность можно самостоятельно в домашних условиях. Сегодняшний материал рекомендован к прочтению, если вас интересует вопрос, как проверить тэн на бойлере.

Прозвон ТЭНа

Содержание статьи:

По статистике, ТЭН в водонагревателе выходит из строя довольно часто. В каждом четвертом случае владельцы сталкиваются с тем, что прибор не нагревает воду, хотя все индикаторы, в том числе и датчики температуры, и терморегуляторы указывают на правильное подключение и исправность всех имеющихся проводов. Бывает, что водонагреватель бьет током, тем самым подвергая опасности людей. Иногда в приборе выключается автоматическая функция, вызывая перепады электроснабжения, неисправность и короткие замыкания по всей проводке дома.

Результатом появления всех этих неполадок является остановка функционирования тена и термостата. В этом случае не стоит сразу выбрасывать устройство и вызывать специалиста, стоит попытаться проверить самостоятельно нагревательный элемент на наличие поломки. Необходимы лишь начальные знания физики и несколько инструментов.

Правила проверки

Проверка ТЭНа не составит особого труда, однако нужно знать некоторые нюансы данной диагностики:

• проверка осуществляется только абсолютно исправным мультиметром;
• безошибочно проверить элемент нагрева возможно, лишь отсоединив все подключенные провода;
• места стыков металла и щупов мультиметра должны быть очищены от любых загрязнений, ржавчины и известкового налета;
• должен быть проверен предохранительный клапан.

Все эти условия обязательны для точной диагностики, чтобы ошибочно не признать рабочий ТЭН неисправным.

Модели мультиметров

Не имеет значения, какой тестер или мультиметр вы используете для диагностики ТЭНа. Существуют цифровые и стрелочные модели, и их стоимость никак не влияет на качество проверки. Главное — использовать исправное оборудование для проверки нагревательного элемента.

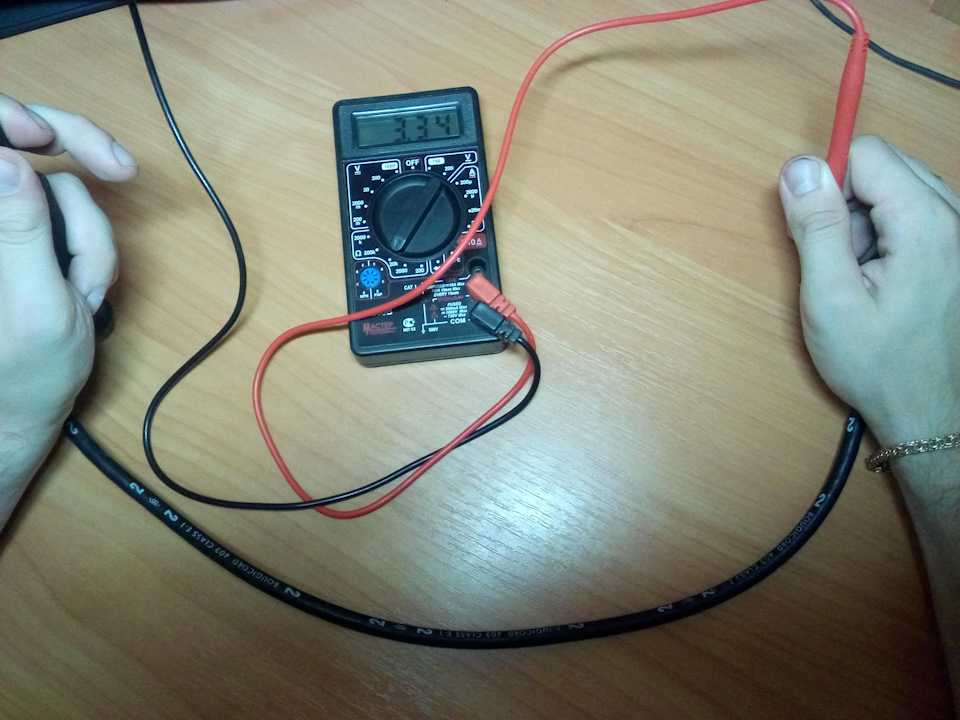

Также стоит обратить внимание на целостность всех проводов, идущих от щупов мультиметра к самому устройству. Если вы используете мультиметр в рабочих целях, а не для домашнего ремонта, то для проверки ТЭНа на работоспособность необходимо выбрать модель, оснащенную специальным сигнализатором. Используя такие устройства, вы можете определять целостность электроцепи с помощью звукового сигнала, не отвлекаясь от непосредственного ремонта.

Самым простым решением станет замена ТЭНа на иной элемент, в исправности которого вы абсолютно уверены. Для этого необходимо выключить электронагреватель и извлечь устройство для диагностики. На его место устанавливается новый ТЭН, желательно той же марки.

Если же в доме не найдется запасного ТЭНа, необходимо использовать мультиметр цифрового образца. Элемент нагрева извлекается, и мультиметр подсоединяется к выходам ТЭНа. В случае отклонения нормы или загорания индикаторной лампочки на мультиметре можно сделать вывод, что нагревательный элемент полностью исправен, а значит, причину неисправности и ненадлежащей работы водонагревателя нужно искать в других частях прибора.

Если вышеуказанные способы проверки не помогли определить исправность ТЭНа, вы можете его «прозвонить», используя мультиметр. Для этого требуется установить на «прозвон» определенное значение и затем, соединив мультиметровые щупы, его проверить. Чаще всего показания мультиметра соответствуют минимальным, и при наличии встроенного звукового сигнала тестер начнет пищать.

Далее необходимо протестировать ТЭН на работоспособность. Мультиметровые щупы крепятся на контакты элемента нагрева, и при их прикосновении на тестере появляются показания сопротивления: например, 0,37 или 0,71. Если в левой части экрана вы увидите единицу, значит, в элементе нагрева оборвалась спираль, и ТЭН нужно заменить.
Источник: [urlspan]consultinfo.net[/urlspan]

Есть другой способ проверки: из водонагревателя нужно вынуть ТЭН и смочить его медные трубки водой. Один щуп подведите к трубке, а другой — к одному из выходов. Если ТЭН неисправен, устройство покажет завышенное или, напротив, минимальное значение. В случае исправности тестер показывает единицу!

Совет: если у вас возникли сомнения в том, сможете ли вы правильно извлечь неисправный ТЭН и на его место установить новый, то обратитесь к профессионалам. При проверке и во время ремонта водонагревателя во избежание возникновения опасных ситуаций обязательно соблюдайте все правила безопасности!

Диагностика ТЭНа на бойлере

На сегодняшний день все имеющиеся на рынке модели водонагревателей выпускаются со специальным анодным стержнем, защищающим прибор от коррозии. Но, несмотря на это, ТЭНы в этих приборах тоже периодически выходят из строя. Ниже приведена инструкция, как проверить ТЭН на бойлере.

Извлекать элемент нагрева необходимо в такой последовательности.

1. Отключить бойлер от электропитания.
2. Слить воду из устройства.
3. Снять нижнюю крышку водонагревателя.
4. Снять контактные провода.
5. Открутить болты, соединяющие корпус бойлера и ТЭН.
6. Извлечь элемент нагрева из корпуса прибора.
7. Установить в сухой водонагреватель работающий ТЭН и проверить места соединений.

Чтобы понять, что устройство перестало нормально функционировать, нужно переустановить ТЭН и убедиться в его неисправности. Это в равной мере касается всех бойлеров популярных торговых марок — Термекс, Бош, Аристон или Электролюкс.

Важно: в случае чрезмерного загрязнения ТЭНа известковым налетом, либо недостаточной фиксации контактов резьбовых клемм, что могло спровоцировать подгорание, нужно зачистить металлическую поверхность в местах подключения мультиметровых щупов.

В заключение, хотелось бы предупредить о том, что при проведении диагностики и ремонтных работ каждый непрофессиональный электрик должен удостовериться в полном отсутствии тока во всех электрических устройствах и приборах. Диагностика не займет много времени, однако, если у вас возникли сомнения в правильности ваших действий, лучше обратиться за помощью к специалисту. Надеемся, что статья была полезна вам. До новых встреч на страницах сайта!

Как проверить ТЭН мультиметром: стиральной машины, как прозвонить

ТЭН — трубчатый электронагревательный элемент, который устанавливается в большинство современных нагревательных бытовых электронагревателей, использующих электроэнергию: на отопительных электрокотлах, на стиральной машине, на водонагревателе, на плитах для пищеприготовления, на чайниках и утюгах.

Эти греющие элементы рассчитаны для работы от 2-х до 8 лет, в зависимости от вида бытового прибора. Первый показатель обычно соответствует электрочайнику, а второй стиралке. Однако эти сроки могут быть существенно сокращены из-за неправильной эксплуатации ТЭНа или заводского брака. После того, как нагревательное электрооборудование перестало выполнять свою прямую функцию нагрева, первое, что надо знать его владельцу — это, как проверить ТЭН мультиметром.

Какое устройство ТЭНов

Корпус ТЭНа выполняется из стальной трубки разного диаметра, длины и конфигурации. Внешние габариты нагревателя зависят от корпуса оборудования, в который он монтируется. Внутри трубки установлена нагревающаяся спираль, которую изготовляют из фехралевой либо нихромовой проволоки. Спираль имеет длинные выводы, выходящие за корпус элемента. Изоляционным материалом для спирали выступает обычный очищенный кварцевый песок.

Концевые выводы греющей спирали соединяются с контактными стержнями методом сварки и закрепляются внутри трубчатого корпуса керамическими изоляторами. Для безопасной подачи напряжения на концах стержней выполняют резьбу, либо сваркой приваривают пластины.

Важно! Особенностями такого трубчатого элемента является то, что у него отсутствует строго выраженная полярность, то есть для него не имеет разницы к каким выводам подключать «фазу» и «ноль».

Полная разборка утюга. Детали утюга — их название

Для ремонта утюга, обычно необходима полная, подетальная разборка, — если ремонт не заключается в неисправности сетевого шнура.

На фотоснимке фото 1 показана причина неисправности утюга. Контакт терморегулятора фото 1 соединяется проводом с контактом тена фото 2. Соединяющий провод двух контактов — сталистый, по истечению срока эксплуатации провод проржавел и перегорел. Выпуск данной модификации утюга — с прошлого века, подобные утюги соответственно уже не выпускаются.

Припаивание небольшого отрезка провода выполняется с предварительным протравливанием контактов, чтобы затем нанести на контакты паяльное олово и припаять сам провод фото 3.

Причина неисправности утюга установлена и устранена, теперь в кратце ознакомимся с отдельными деталями.

На следующем фотоснимке индикаторной отверткой показана подошва утюга, в которой встроен нагревательный элемент — ТЭН фото 4.

В этом фотоснимке показан ТЭН, установленный и закрепленный на подошве утюга фото 5.

Здесь, дано изображение терморегулятора, при помощи которого, нами устанавливается заданный температурный режим нагрева фото 6.

Контактами терморегулятора осуществляется включение и отключение для предотвращения от перегрева утюга, на фотоснимке указываются контакты терморегулятора фото 7.

Биметаллическая пластина указанная на фотоснимке фото 8, — выполняет функцию подвижного контакта на замыкание и размыкание электрической цепи — по мере нагревания и остывания самой пластины.

Пальцами руки указаны две шины фото 9, к которым подсоединяется сетевой шнур.

Сопротивление спирали утюга

И в этом фотоснимке показано — как именно нужно проводить измерение сопротивления утюга. То-есть, здесь выставляется измерительный прибор в диапазон измерения сопротивления, щупы прибора соединяются с контактами тена, — дисплей прибора в этом примере будет указывать на наличие сопротивления для данного участка.

Какие бывают неисправности у ТЭНов

Вне зависимости от того, в каком нагревательном оборудовании установлены ТЭНы, они, в основном, находятся под воздействием общих причин поломок на греющих элементах:

Обрыв нихромовой нити в спирали из-за перегрева внутри трубки. Чаще всего, перегрев случается из-за большой толщины накипи на поверхности корпуса ТЭНа. При поддержании высоких температур нагрева более 70 °С и плохого качества питьевой воды по солям жесткости (Ca и Mg). К аналогичному дефекту приводит также низкое качество изготовления трубчатых нагревателей.

Перегорания элемента из-за неотцентрированной спирали, если она касается защитного корпуса. При этом дефекте и при отсутствии заземления УЗО, возникает большая вероятность получения удара электрическим током пользователем.

Укороченная спираль ТЭНа создает большую греющую мощность. Если она оказывается выше допустимой для данного типа оборудования, то будет постоянно срабатывать защитный автомат, спираль расплавиться и ТЭН выйдет из строя.

Важно! Современные модели утюгов, электрочайников и мультиварок не предполагают замену греющих элементов, в связи, с чем это оборудование восстановлению не подлежит.

Частные поломки

Существует ряд типичных неполадок, которые напрямую связаны с отклонениями в работе нагревательного элемента. Среди них нужно выделить:

1. Медленный нагрев воды. Эта неисправность связана с ТЭНом, так как на нем присутствует значительный слой накипи. Отложения образуются вследствие недостаточного ухода за техникой. Накипь – это окаменевшие минералы и соли, которые находятся в водопроводной воде. Во время использования прибора они затвердеванию и осадком ложатся на стенки, в том числе и на спираль. Если во время не убирать накипь, ТЭН может перегореть. По этой же причине происходит повреждение контактных стержней ТЭНа. Не все знают, как прозвонить электрический чайник и установить причину неисправности в домашних условиях. Поэтому ремонт следует доверить опытным мастерам.
2. Электрочайник отключается преждевременно. Причина достаточно проста – образовавшаяся накипь на ТЭНе. Нагревательный элемент имеет предохранитель, который срабатывает во время его перегрева. Для ремонта необходимо почистить прибор от налета.
3. Чайник не включается по причине обрыва нити спирали. Поломка произошла из-за накипи на ТЭНе или включения устройства без жидкости. Перегореть спираль так же может из-за некачественных деталей, которые были использованы при изготовлении нагревательного устройства.

Общие принципы проверки исправности ТЭНа с помощью мультиметра

Прозвонку ТЭНа мультиметром, независимо от типа оборудования, в котором он установлен, можно проводить после того , как будет рассчитано на нем сопротивление и мощность. Эти величины взаимосвязаны. Первый показатель определяют по паспортным данным оборудования. Его знать необходимо, чтобы правильно выставить диапазон тестирования по сопротивлению. После точного определения сопротивления ТЭНа, определяют его фактическую мощность и насколько она соответствует паспортным данным.

Проверка сопротивления ТЭН

Устанавливают мощность нагревателя. Ее можно посмотреть в паспорте оборудования. Напряжение для домашней сети обычно 220 В. После этого можно определить силу тока по простой формуле:

І=Р:U, А.

По Закону Ома можно найти сопротивление:

R=U/І, Ом.

Пример определения сопротивления для популярных по мощности ТЭНов. Для этого предварительно замерив сопротивление по мультиметру:

1000 Вт — 48.4 Ом; 1500 Вт — 32.27 Ом; 2000 Вт — 24.2 Ом; 2500 Вт — 19.36 Ом.

Как замерить мощность ТЭНа мультиметром

Далее измерив сопротивления на ТЭНах мультиметром можно определить фактическую мощность, сопоставить ее с паспортными показателями и определив возможность таких нагревателей обеспечить нужную температуру нагрева и возможную опасность перегрева спиралей.

Р=U2/R, Вт

Примеры расчета фактической мощности ТЭНа по измеренному сопротивлению мультиметром: 49 Ом, фактическая мощность 987 Вт, что ниже нормативной 1000 Вт, оборудование будет дольше нагревать среду;

25 Ом, фактическая мощность 1760 Вт против 1500 Вт, перегрев элемента на 17.3 %; 20 Ом, фактическая мощность 2200 Вт против 2000 Вт, перегрев элемента на 11.0 %; 15 Ом, фактическая мощность 2933 ВТ против 2500 Вт, перегрев элемента на 17. 3 %

Важно! При перегреве ТЭНа по мощности более 10 %, возможно расплавление спирали.

Стандартная проверка ТЭНа мультиметром

Для всех моделей нагревательного оборудования существует общая методика проверки ТЭНов мультиметром. Сюда входит обязательные мероприятия по технике безопасности при работе с электрооборудованием. Перед началом работ все бытовые устройства должны быть отключены от электросети с визуальным разрывом. Например, вилка питающего провода должна быть вынута из розетки.

Стандартная проверка больше всего применима, когда выполняется тестирование на исправность ТЭНа водонагревателя. При ее проведении потребуется отключить питающие проводники от разъемов ТЭНа.

После этого мультиметр включают в режиме омметра. Для мощности греющих узлов до 2.5 кВт достаточный предел 200 Ом. Далее щупами измерителя прикасаются к клеммам ТЭНа. По полученным данным анализируют состояние греющих элементов:

• сопротивление соответствует расчетному показателю — трубчатый элемент работоспособен;
• сопротивление равное 0 Ом — это внутреннее замыкание элемента, необходима замена;
• сопротивление 1 Ом, обрыв спиральной нити, необходима замена.

Пробой ТЭНа на корпус

Это явление относится к аварийному и создает опасность поражения электротоком человека, при касании его к корпусу, и даже при использовании горячей водой из бойлера и котла . Особенно опасно это явление, если поврежденное электрооборудование не имеет надежной линии заземления.

Для того, чтобы проверить исправность, мультиметр переводят в прозвоночный режим «зуммер». Первый щуп измерителя подключается к выводу ТЭНа, второй к корпусу. Допускается выполнять соединение его с заземляющей клеммой элемента.

При обнаружении пробоя будет звучать зуммер. Владельцу оборудования предстоит обязательная замена ТЭНа и контроль работоспособности защитного заземления.

Важно! При пробое потребуется дополнительно измерить состояние изоляции ТЭНа. Для чего применяют мегаомметр, с выставленным напряжением 500 В. Измерительные щупы подключаются к корпусу нагревателя и ТЭНа. Нормативное сопротивление обязано быть 0.5 Ом.

Технология проверки ТЭНов мультиметром для различного нагревательного оборудования

При том, что существуют общие подходы для тестирования ТЭНов, во многих нагревательных устройствах существуют свои отличия, вызванные конструкцией и условиями работы.

Как прозвонить электрочайник?

Устройство электрочайника на первый взгляд несложное. По крайней мере, так кажется, пока он в рабочем состоянии. Стоит чайнику отказаться от работы и принцип его действия становится загадкой. С чего начать ремонт прибора? Конечно же, с проверки ТЭНа. Сегодня рассказываем, как прозвонить электрочайник.

Определяем тип чайника

Поскольку нагревательный элемент может быть открытым в виде спирали или прятаться под корпусом, то его проверка выполняется разными способами. Рассмотрим, как прозвонить дисковый (закрытый электрочайник):

1. Выполняем проверку всего цикла. Для этого подносим тестер к вилке розетки, его ставим на сопротивление. Проследите, чтобы электрочайник был активен, а именно задействована кнопка включения. Теперь сравниваем полученные показатели с нормой. Как ее вычислить? Например, для электрочайников мощностью 1700 Вт показатель составит 28,47 Ом, для 2000 Вт – 24, 20 Ом. Если проверяете термопот мощностью 800 Вт, то ждите показатель в 60,50 Ом. Учтите, что учитывается напряжение в сети, равное 220 Вт. Правильно высчитать сопротивление помогут онлайн калькуляторы.

2. К следующему шагу переходим, если действия, описанные выше не дали результата. Для этого нужно проверить контактные пластины, расположенные на дне чайника. Если показания высокие, то придется разбирать чайник. Нам нужно добраться до ТЭНа и прозвонить его. Если данные соответствуют вычисленной нам цифре, то нагревательный элемент исправен. Ищите причину поломки в контактах. Они часто перегорают или отгибаются.

Чтобы почистить спиральный нагревательный элемент нужно перевернуть чайник и найти контактные пластины, в них входят штыри, которые проводят электричество к ТЭНу. Чтобы добраться до них нужно снять три винта, а затем прозвонить пластины. Если показатели в порядке, тогда проверяют кнопку включения.

С помощью чего можно прозвонить ТЭН электрочайника?

Для этих целей принято использовать тестер или мультиметр. Но, если их нет под рукой, тогда проверка осуществляется посредством индикатора фазы. Чтобы провести измерения с помощью первых двух приборов нужно выставить правильную программу. Это должен быть режим минимального сопротивления. Затем следует прикоснуться щупами к ТЭНу.

Далее смотрите на данные и делайте выводы. Бесконечность на тестере означает, что спираль элемента оборвана. Цифру «1» на мультиметре также приравнивают к бесконечности. О коротком замыкании скажут те же показатели, если один щуп приложить к ТЭНу, а другой к металлической трубе.

При использовании индикатора связи стоит быть предельно острожным и не хвататься голыми руками за инструмент и исследуемые детали. Чтобы снять показания нужно найти фазу в розетке, затем соединить этот выход с контактным стержнем нагревательного элемента. Теперь берем индикатор и прикасаемся к контакту, расположенному с другой стороны. Он должен светиться, а металлическая труба нет. Противоположные данные говорят об обрыве спирали или пробоях в изоляции.

Мы перечислили самые распространенные способы проверки ТЭНа. Если нет под рукой описанных инструментов, то прозвон можно выполнить даже с помощью обычного телефона. Для этого необходимо подключить его в разрыв любого провода. Если телефон продолжит издавать звуки, значит ТЭН исправен.

Как проверить ТЭН стиральной машины мультиметром

Современные стиральные машинки выпускаются с хорошей системой диагностики. При выходе греющего элемента из строя, на дисплее цифровая и световая индикация сообщит пользователю, что в машине имеется проблема с нагревом.

Но даже в этом случае потребуется проверить исправность ТЭНа тестером, поскольку сбой может быть и в самой системе диагностики.

Алгоритм проведения проверки ТЭНа на стиральной машинке мультиметром:

• Обесточивают электроприемник с видимым разрывом питающей линии.
• Перед тем как проверить ТЭН стиральной машины выполняют демонтаж задней крышки машинки.

• Находят расположения ТЭНа и отключают от него проводку.
• Снимают болты крепления и извлекают греющий элемент.

Для того, чтобы прозвонить ТЭН мультиметр в режиме измерения сопротивления, прозваниваем его, подключая щупы по схеме: один к резьбовой клемме, а другой — ко 2-й клемме ТЭНа.

Важно! При проверке ТЭНа стиральной машины, рабочий нагреватель будет иметь сопротивление на шкале измерителя от 10 до 100 Ом, в зависимости от мощности нагрева. Звук тестера и отсутствие показателей на шкале, говорит о неисправном элементе, который на стиралке нужно заменить.

Как заменить ТЭН в электрочайнике

Чтобы заменить ТЭН в электрочайнике, нужно полностью его разобрать:

• снимаем крышку. Чтобы это сделать потребуется крестообразная отвертка. Поднимаем крышку и откручиваем все шурупы;
• снимаем ручку – внизу чайника нужно открутить саморезы, затем отщелкнуть ручку. В зависимости от модели механизм может располагаться снизу устройства или непосредственно на самой ручки;
• для демонтажа ТЭНа нужно снять кнопку включения и отключения устройства, затем открутить винты, которые были скрыты под ручкой;
• после это нагревательный элемент свободно снимается. Затем устанавливаете новый ТЭН и все части собираете обратно.

Замена ТЭНа в чайнике

После окончания ремонта не забудьте выполнить проверку работоспособности устройства. Замена нагревательного элемента – быстрый и несложный процесс, с которым сможет справиться каждый. При ремонте электрочайника нужно соблюдать технику безопасности, особенно во время проверки прибора.

Как проверить ТЭН чайника мультиметром

Это проверка проводится только для того, чтобы выявить возможные причины неисправности чайника, поскольку при неисправности греющего элемента он ремонту не подлежит. Чайник отсоединяется от электрической сети, а его колба освобождается от остатков воды и насухо вытирается. ТЭН электрочайника располагается внизу устройства, к нему очень легко добраться. Перед тем, как прозвонить нагревательный элемент, потребуется открутить стандартный крепеж с нижней крышки.

Далее по стандартной технологии проверяются ТЭНы электрочайника мультиметром с установленным диапазоном замера сопротивления 200 Ом. Проверяют расчетное показание сопротивления элементов по его мощности, которая указана на табличке корпуса. Если показание отличается более чем на 10 % от нормативного, то начинаются внутренние проблемы, способные привести к выходу из строя спирали. Если показание на шкале будет 1 Ом или бесконечность, то ТЭН чайника уже неисправен и он подлежит замене.

Правила пользования прибором

• Перед включением проверяйте наличие воды в бачке. Это предотвратит выход из строя тэнов.
• На трубе, подающей воду в бойлер, рекомендуется устанавливать фильтр. Он будет защищать от попадания грязи, и снижать жесткость воды.
• В течение года минимум один раз проводите очистку накопителя от накипи.
• Периодически следите за работоспособностью защитного анода, меняйте при необходимости.

ПВХ трубы и фитинги для водопровода это залог качественной воды в доме, читайте о преимуществах.

Чтобы вода была вкуснее и полезнее позаботьтесь о фильтрах в частный дом, читайте об этом на https://klimatlab. com/vodosnabzhenie/filtraciya/filtry-dlya-ochistki-vodyv-chastnii-dom.html

Аппараты проточного типа требуют соблюдения нескольких других правил.

• Перед включением питания проверьте напор воды. Слабая струя не позволит устройству нормально функционировать.
• В случае некомфортной температуры отрегулируйте ее кнопками на корпусе или вращением крана смесителя.
• Если местом установки нагревателя является ванная комната, организуйте защиту от брызг.
• Горячая вода больше не нужна – обязательно выключите устройство.

Надежность оборудования зависит не только от качества продукции. Важны также: правильная установка, включение и использование техники. Соблюдение рекомендаций, приведенных в статье, значительно увеличит срок бесперебойной работы бойлера.

Источник: klimatlab.com

Нестандартные способы проверки ТЭНов

Несмотря, на то, что мультиметр недорогой и доступный в быту прибор, может случиться так, что его не окажется в нужный момент под рукой. Существует много других довольно точных методов определения работоспособности ТЭНов, позволяющих проверить его без мультиметра.

Самый простой использовать обычный шнур с вилкой для работы в сети 220 В, подключив к нему напрямую выходы ТЭНа. Если через короткое время он станет горячим, то исправность его доказана. Для этого метода потребуется выполнение ряда мер безопасности от возможного поражения электротоком и горячей поверхности корпуса элемента. Касаться его нужно только при отключенном электропитании и в перчатках.

Более надежный метод проверки — это использование мегомметра. Можно также провести элементарную проверку с помощью обычной лампочки. Для этого варианта собирают простейшую электросхему: два медных одножильных провода, подключенные к лампочке в защитном корпусе или в обычном патроне, а на других концах выполнены щупы. Проверку проводят путем подключения к одному контакту ТЭН «0» от сети, а ко второму «фазы» через контрольную лампу. Узнаете, что элемент исправен, если лампочка загорится.

Как проверить напряжение с помощью мультиметра

Мультиметр может помочь вам получить много информации об электрооборудовании. Хотите проверить розетку и убедиться, что в ней правильное напряжение? Мультиметр – это то, что вам нужно.

Что такое напряжение?

Напряжение — это разность потенциалов между двумя точками цепи. Названное в честь итальянского физика Алессандро Вольта, напряжение измеряется в вольтах. Если у вас аккумулятор на 1,5 В, это означает, что разность потенциалов между двумя клеммами аккумулятора составляет 1,5 В.

Поскольку напряжение — это разность потенциалов по определению, его всегда измеряют для двух точек. По сути, невозможно измерить потенциал одной точки цепи, но вы можете легко измерить разницу между потенциалами двух точек.

Типы напряжения

Напряжение представляет собой напряжение переменного или постоянного тока. AC означает Переменный ток , а DC означает Постоянный ток . В то время как переменные токи текут по синусоиде, постоянные токи текут по прямой линии и только в одном направлении. Вы можете прочитать наше руководство по переменному и постоянному току, чтобы лучше понять разницу между ними.

Что такое мультиметр?

Мультиметр — это инструмент, который измеряет множество электрических свойств, таких как ток, напряжение и сопротивление. Мультиметры различаются по внешнему виду и могут иметь разные второстепенные функции, но их основная цель одна и та же.

Все мультиметры измеряют ток, напряжение и сопротивление. Некоторые более продвинутые могут также измерять частоту, температуру и другие свойства.

Независимо от того, цифровой он или аналоговый, мультиметр состоит из корпуса и двух щупов. Один конец любого щупа подключается к разъему на мультиметре, а другой конец подключается к цепи, которую вы хотите измерить.

Связано: Простые и малобюджетные проекты электроники своими руками для начинающих

Как проверить напряжение 220 В с помощью мультиметра?

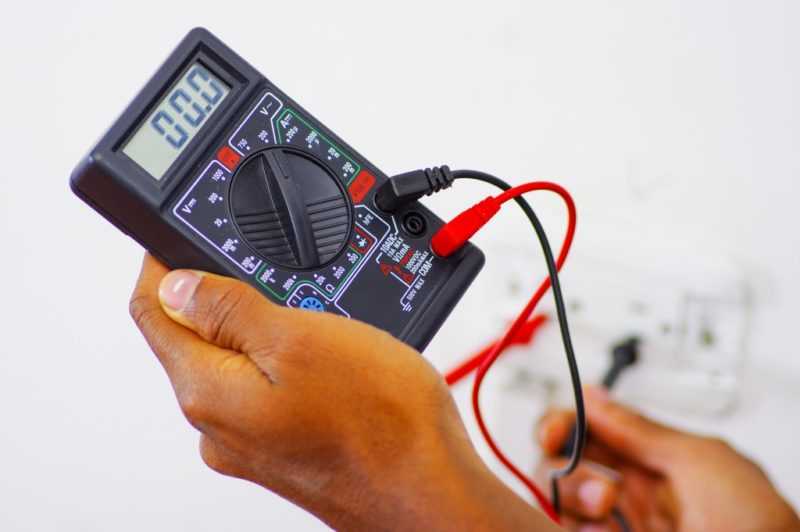

Одним из применений мультиметра является измерение разности потенциалов или напряжения электронной схемы. В этой статье мы собираемся измерить напряжение стандартной розетки 220 В с помощью цифрового мультиметра.

1. Подключите датчики

Мультиметры поставляются с двумя щупами, одним красным и одним черным. Каждый мультиметр имеет как минимум три разъема. Один из разъемов COM или общий, куда подключается черный щуп. Этот слот обычно расположен посередине.

Следующий слот предназначен для напряжения, сопротивления и, как правило, малых токов. Это означает, что если вы хотите измерить какое-либо из этих свойств, вам нужно вставить красный щуп в этот разъем. Для измерения напряжения переменного тока мы будем использовать этот слот.

Третий слот предназначен для сценариев, в которых вы хотите измерять большие токи. Обычно это означает токи выше 400 мА и менее 10 А. Хотя определение большого тока зависит от вашего мультиметра, поэтому обратите внимание на его надписи.

Мультиметр, изображенный ниже, имеет четвертый слот для очень низких токов и температур.

Поскольку вы собираетесь здесь измерять напряжение, вам следует подключить щупы к разъему COM и разъему для измерения напряжения.

1. Вставьте черный зонд в разъем COM  .
2. Вставьте красный щуп в гнездо напряжения/сопротивления .

Красные и черные выводы конструктивно не отличаются друг от друга, а разница в цвете является условной. В качестве общего кода среди всех производителей мультиметров черный цвет означает отрицательный, а красный — положительный.

2. Включите мультиметр

Следующим шагом является включение мультиметра. Для этого просто найдите кнопку питания на мультиметре и включите его.

Связанный: Нужны ли устройства защиты от перенапряжения?

3. Переключите ручку и установите ее на напряжение

На вашем мультиметре есть ручка, которая позволяет вам выбрать, что вы хотите измерить. Это дает мультиметру информацию о том, чего ожидать, и позволяет отображать соответствующую информацию. Для измерения напряжения в розетке:

• Переключите ручку и вставьте ее V . V с символом ~ вверху означает напряжение переменного тока, а V с символом ⎓ означает напряжение постоянного тока. Напряжение в ваших розетках является переменным током, поэтому вы должны установить ручку на напряжение переменного тока .
• Если на вашем мультиметре разные диапазоны напряжения, то установите ручку в ожидаемый диапазон. Мы ожидаем что-то около 220В для розетки.
• Если у вас нет оценки напряжения, которое вы можете получить, установите ручку в самый высокий диапазон, чтобы вы могли двигаться вниз для получения точного результата.

Как и на рисунке ниже, некоторые мультиметры могут измерять как переменное, так и постоянное напряжение с одинаковыми настройками. Эти мультиметры имеют специальную кнопку, которая позволяет переключаться между переменным и постоянным напряжением.

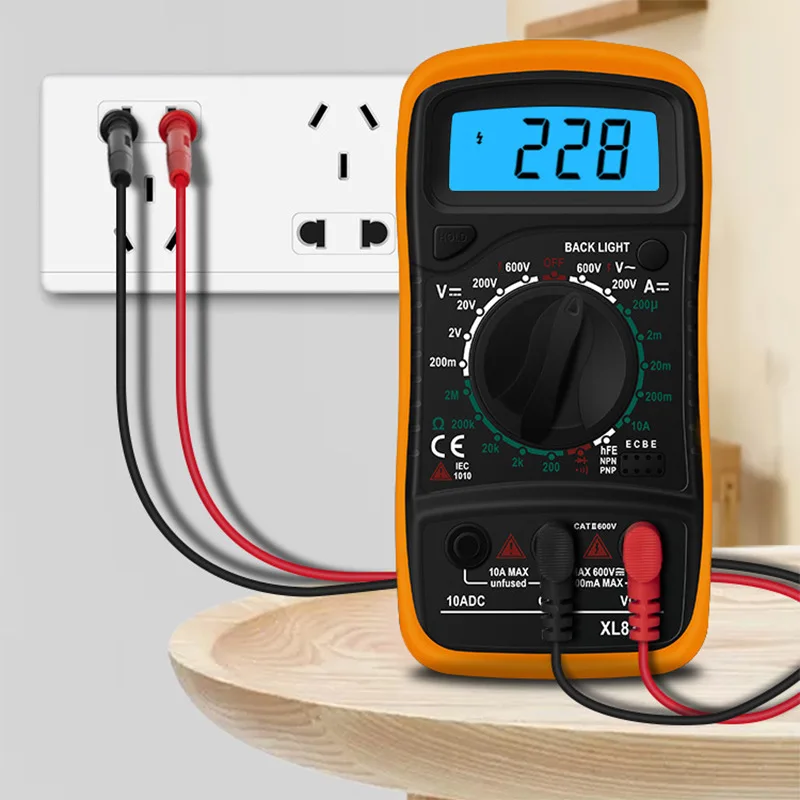

4. Подсоедините провода датчика к сетевой розетке

Теперь на мультиметре все настроено и можно измерять напряжение. Давайте проверим и посмотрим, действительно ли в розетке напряжение 220 В. В отличие от напряжения постоянного тока, напряжение переменного тока не имеет полярности, поэтому не имеет особого значения, в какое отверстие вы вставляете выводы датчика.

1. Вставьте черный провод щупа в одно из отверстий на сетевой розетке.
2. Вставьте красный провод зонда в другое отверстие на сетевой розетке. Обратите внимание, что порядок важен как мера безопасности. Всегда сначала подсоединяйте черный провод щупа.
3. Считайте и запишите напряжение с мультиметра.

Всегда обращайтесь с проводами датчика с пластиковым покрытием! Как только провода будут подключены к розетке, через них будет проходить электричество 220 В, и прикосновение к ним может привести к летальному исходу.

Соединение красного и черного проводов с противоположными отверстиями не влияет на ценность, которую вы собираетесь получить. Однако, если бы вы измеряли напряжение постоянного тока, замена узлов дала бы вам отрицательное значение, хотя число осталось бы тем же.

5. Отсоедините провода датчика от сетевой розетки

После того, как вы записали напряжение, пришло время отключить зонды от розетки. Вы должны сделать это в обратном порядке.

1. Отсоедините красный провод зонда от розетки.
2. Отсоедините черный провод зонда от розетки.
3. Выключите мультиметр.
4. Отсоедините оба щупа от мультиметра.

Теперь вы можете измерять напряжение

Мультиметр — это удивительный инструмент, способный предоставить вам много информации о вашем электрическом и электронном оборудовании. Теперь вы знаете, как использовать его для проверки напряжения 220 В, а также можете использовать его для измерения напряжения во многих других целях. Если вы измерили напряжение батареи, а она села, не выбрасывайте ее! Там еще много, что вы можете сделать с ним.

Как пользоваться мультиметром

Авторы: Нейт

Избранное Любимый 64

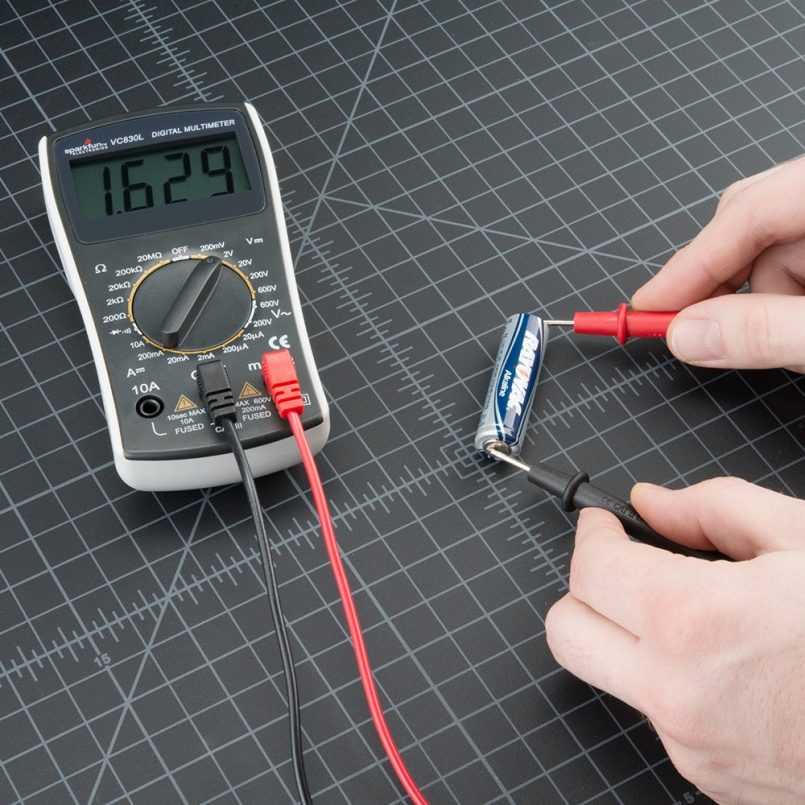

Для начала измерим напряжение на батарейке АА: черный щуп подключите к COM , а красный щуп к mAVΩ . Установите мультиметр на «2 В» в диапазоне постоянного тока (постоянный ток). Почти вся портативная электроника использует постоянный ток, а не переменный. Подключите черный щуп к заземлению аккумулятора или «-», а красный щуп к питанию или «+». С небольшим усилием прижмите щупы к положительному и отрицательному полюсам батарейки АА. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, батареи или датчика, подключенного к Arduino), вы хотите установить ручку там, где V представляет собой прямую линию. Напряжение переменного тока (например, то, что выходит из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (буква V с волнистой линией рядом с ней). Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показание мультиметра просто отрицательное. Ничего плохого не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на «-» аккумулятора по сравнению с нашим новым нулем? -1,5В!

Теперь давайте создадим простую схему, чтобы продемонстрировать, как измерять напряжение в реальном сценарии. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод, питаемый от блока питания для макетной платы SparkFun. Для начала давайте удостоверимся, что схема, над которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей схемы.

Измерение напряжения, подаваемого на блок питания.

Установите ручку на «20 В» в диапазоне постоянного тока (диапазон напряжения постоянного тока отмечен V с прямой линией рядом с ним). Мультиметры, как правило, не имеют автоматического выбора диапазона. Вы должны установить мультиметр на диапазон, который он может измерить. Например, 2V измеряет напряжение до 2 вольт , а 20V измеряет напряжение до 20 вольт . Поэтому, если вы измеряете батарею на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите изменение экрана глюкометра, а затем прочитаете «1».

С некоторым усилием (представьте, что вы втыкаете вилку в кусок вареного мяса) надавите щупами на два открытых куска металла. Один щуп должен контактировать с соединением GND. Один щуп к разъему VCC или 5V.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком анализа цепей. Измеряя напряжение в цепи, мы можем увидеть, какое напряжение требуется каждому компоненту. Сначала измерим всю цепь. Измеряя от места, где напряжение поступает к резистору, а затем от места заземления на светодиоде, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиоде. Если сейчас это не имеет смысла, не бойтесь. Это будет происходить по мере того, как вы больше исследуете мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В из доступного источника питания 5 В для освещения. Это ниже, чем прямое напряжение, указанное в техническом описании, из-за того, что через схему протекает лишь небольшой ток, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете настройку напряжения, которая слишком мала для напряжения, которое вы пытаетесь измерить? Ничего плохого. Измеритель просто отобразит 1. Это измеритель пытается сообщить вам, что он перегружен или находится вне диапазона. Что бы вы ни пытались прочитать, это слишком много для этой конкретной настройки. Попробуйте изменить ручку мультиметра на следующее максимальное значение.

Показание 5 В по этой цепи слишком много для установки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2.00 до 19.99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Внимание! В общем, придерживайтесь цепей постоянного тока (настройки на мультиметре с прямыми, а не кривыми линиями). Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасны. Настенная розетка с переменным током или «сетевым напряжением» — это то, что может вас довольно сильно ударить. ОЧЕНЬ внимательно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле единственный раз, когда нам нужно было измерить переменный ток, это когда у нас есть розетка, которая ведет себя странно (она действительно на 110 В?), или если мы пытаемся управлять нагревателем (например, плитой). Не торопитесь и перепроверьте все, прежде чем тестировать цепь переменного тока.

---

---

Как пользоваться мультиметром

Цифровой мультиметр является незаменимым инструментом для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств. Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался гораздо более точным и надежным, чем старые аналоговые измерители на основе стрелки. Он используется в основном для измерения напряжения (вольт), силы тока (ампер) и сопротивления (ом). Но это только начало того, что может сделать этот удивительно полезный инструмент.

Хотите знать, как правильно пользоваться мультиметром? Вот пять распространенных способов использовать цифровой мультиметр с пользой. Примечание. Эти инструкции применимы к большинству мультиметров. Однако точные процедуры и то, как отображается экран, могут немного отличаться в зависимости от характеристик и функций вашего конкретного устройства.

---

Лучшие мультиметры

Мультиметр Extech EX470 и инфракрасный термометр

Сейчас скидка 11%

156 долларов на Amazon

Fluke Fluke 115 Compact Multimeter

Сейчас 13% скидка

$ 217 на Amazon

Fluke Fluke T5600 Электрический тестер

Сейчас 18%.

💡Предупреждение: работа с электричеством и электрическими компонентами может быть потенциально опасной. При выполнении электрических измерений необходимо соблюдать крайние меры предосторожности. Перед использованием цифрового мультиметра обязательно прочтите и полностью усвойте инструкции и предупреждения, изложенные в руководстве пользователя.

Проверка аккумуляторов

Новый аккумулятор будет выдавать напряжение немного выше номинального (для этого аккумулятора 1,5 вольта). Обратите внимание, что у этого измерителя есть две отдельные настройки: одна для вольт переменного тока, а другая для вольт постоянного тока. Сначала подключите черный щуп измерителя к разъему с маркировкой — COM (общий). Вставьте красный щуп в гнездо с надписью Volts или +V (рядом с V вы также можете увидеть символ, похожий на перевернутую подкову, мы доберемся до этого через минуту). Большинство современных измерителей делают эту установку практически надежной благодаря цветовой маркировке разъемов. Черный общий щуп входит в блэкджек; красный щуп входит в красный разъем. Теперь поверните поворотный переключатель (циферблат) в положение Вольт постоянного тока; потому что батареи обеспечивают постоянный ток (DC), а не переменный ток (AC).

Go Electric ⚡️

• 11 лучших цепных пил с батарейным питанием
• Лучшие электрические косилки 2022 года для любого двора черный щуп против отрицательной (-) внутренней клеммы. Напряжение батареи будет отображаться на экране дисплея измерителя. Например, полностью заряженная батарея типа АА должна иметь показание не менее 1,5 вольт. И вы можете использовать свой мультиметр для проверки практически любой батареи, от ААА до автомобильных аккумуляторов.

  Обратите внимание, что вышеупомянутый метод проверяет только напряжение, а не способность батареи обеспечивать ток под нагрузкой. Тест дает вам приблизительное представление о том, исправна ли батарея, разряжена или ее нужно зарядить.


  Проверка электрических розеток

  Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт. Из-за возможности поражения электрическим током при выполнении этого теста соблюдайте крайнюю осторожность.

  Тревор Рааб

  Вот как определить, обеспечивают ли настенные розетки в вашем доме правильное напряжение, которое в большинстве современных домов составляет 120 вольт. Подключите черный щуп к черному COM-разъему измерителя, а красный щуп к красному разъему Volts. Затем поверните поворотный переключатель в положение Volts AC (Vac), что также обозначено волнистой линией на циферблате.

  Вставьте кончик красного зонда в более короткую (горячую) из двух вертикальных прорезей на выпускном отверстии. Вставьте черный щуп в более длинный слот (нейтральный). Проверьте показания на экране счетчика. Правильно функционирующая розетка должна выдавать напряжение от 110 до 120 вольт. Затем извлеките черный щуп из розетки — оставьте красный щуп на месте — и вставьте черный щуп в маленькое круглое отверстие (заземление) под двумя прорезями. Чтение должно остаться прежним. Если это не так, розетка неправильно подключена или, возможно, отсутствует заземление; вызвать электрика.

  Проверка настенного выключателя

  Неисправен потолочный светильник? Вот как определить, связана ли проблема с его переключателем. Сначала отключите питание переключателя, снимите крышку и отсоедините переключатель от проводов. Прежде чем отсоединять провода, пометьте их или сделайте снимок с помощью телефона, чтобы убедиться, что вы правильно подключили их. Ослабьте винты клемм переключателя, отцепите от них провода и снимите переключатель.

  Поверните лимб измерителя в положение Ом. Установите диапазон сопротивления на X1. Пропустите этот шаг, если ваш измеритель имеет автоматический выбор диапазона (вы можете сказать, что у вас есть автоматический выбор диапазона, если вы повернете циферблат в положение настройки напряжения переменного тока (Vac), слово «авто» появится на экране). Подключите черный щуп к разъему COM, а красный щуп к красному разъему V.

  Связанная статья

  • 7 лучших умных выключателей света для полного контроля

  Для проверки однополюсного выключателя (самого простого типа; у него два латунных винта и один зеленый винт). Переведите переключатель в положение «Выкл.». Теперь прикоснитесь щупами измерителя к латунным винтовым клеммам сбоку переключателя — не имеет значения, какой щуп к какому винту прикасается.

  При выключенном выключателе вы должны получить значение OL (вы также можете получить другие показания, например, 999). 99 или такой символ I или даже такой: L). Это означает перегрузку или перегрузку; сопротивление настолько велико, что его невозможно измерить. Поначалу это кажется бессмысленным (можно подумать, что измеритель показывает ноль омов), но измеритель сообщает вам, что, когда внутренние контакты внутри переключателя не соприкасаются, сопротивление на разомкнутых контактах настолько велико, что метр не может прочитать его. Теперь включите переключатель, и измеритель должен показывать менее одного ома. Если этого не происходит, переключатель неисправен и подлежит замене.

  Еще один простой тест — повернуть шкалу счетчика в положение непрерывности. Это означает непрерывный электрический путь. Символ непрерывности на лицевой стороне измерителя представляет собой клиновидную форму, указывающую на шумовые волны, исходящие из точки. Подсоедините мультиметр к контактам переключателя и поверните переключатель вверх и вниз. Переключатель исправен, если глюкометр издает звуковой сигнал, когда переключатель находится в положении «Вкл. ». Переключатель неисправен, если глюкометр не издает звуковой сигнал, когда переключатель находится в положении «Вкл.».

  Проверка удлинителей

  Обратите внимание на показание O.L. на лицевой стороне счетчика. Это не показания нуля Ом. Когда один щуп измерительного прибора касается розетки заземления, а другой щуп преднамеренно касается пластика, измеритель описывает состояние, при котором сопротивление настолько велико, что он не может его прочитать. Обратитесь к руководству по эксплуатации вашего измерителя, чтобы узнать, что будет отображаться на измерителе, когда показания выходят за пределы, превышают пределы или бесконечны в омах.

  Тревор Рааб

  Разумно использовать свой измеритель для проверки старых удлинителей, потому что поврежденные шнуры могут ударить вас током или вызвать пожар. Начните с отключения удлинителя от стены и поворота шкалы измерителя в положение Ом.

  Чтобы проверить заземление шнура, вставьте красный щуп в маленькое отверстие на гнездовом конце шнура. Затем прикоснитесь черным щупом к круглому (заземленному) штырю, выступающему из вилки. Непрерывная цепь, измеренная с этих двух концов, будет иметь сопротивление 0,8 Ом или даже меньше. Теперь прикоснитесь красным щупом к каждому из плоских штырей на охватываемом конце, чтобы убедиться в показаниях O.L. При таком анализе шнура должна быть разомкнутая цепь; не должно быть контакта между проводом, который соединяет контакт заземления, и любым из двух других проводов внутри шнура.

  Затем вставьте красный щуп в короткий (горячий) слот на гнездовом конце шнура. Прикоснитесь черным щупом к узкому плоскому штырю на вилочном конце. Электрическая непрерывность через шнур будет иметь сопротивление 0,8 Ом или меньше. Затем прикоснитесь черным щупом к широкому плоскому штырю, а затем к круглому штырю, измеритель не должен показывать непрерывности и O.L. для чтения в этих двух положениях.

  Другие проекты POP

  • Игра на улице: как построить качели на заднем дворе
  • Создайте зарядную станцию, чтобы ваши инструменты всегда были в рабочем состоянии

  Наконец, возьмите красный щуп и вставьте его в более длинный (нейтральный) разъем на охватывающем конце шнура. Возьмите черный щуп и коснитесь широкого плоского штыря. Неразрывность будет иметь сопротивление 0,8 Ом или меньше. Прикоснитесь черным щупом к узкому штырю, а затем к круглому штырю, чтобы получить O.L. чтение.

  Убедившись, что шнур не имеет коротких замыканий, запустите проверку напряжения. Вставьте шнур в электрическую розетку и поверните циферблат измерителя в положение Вольт переменного тока. Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вставьте красный щуп в узкую прорезь. Вы должны получить показания, близкие к 120 вольтам. Теперь переместите красный щуп в более длинный (нейтральный) слот, чтобы подтвердить показание около 0,1 милливольта (существует незначительное напряжение между землей и нейтралью розетки и землей и нейтралью шнура).

  Оставьте красный щуп в более длинном слоте и переместите черный щуп в более короткий слот, чтобы получить показания напряжения около 120 вольт, подтверждающие, что удлинитель находится в хорошем состоянии.

  Измерение температуры

  Помимо всех своих удивительных возможностей в области электрических испытаний, большинство современных мультиметров также могут измерять температуру. Просто поверните диск измерителя в температурный режим, затем нажмите кнопку выбора, чтобы переключиться между градусами Фаренгейта и Цельсия.

  Вставьте термопару в прибор для измерения температуры воздуха или вставьте датчик температуры для измерения температуры жидкостей, гелей или для отслеживания температуры поверхности осушителя газа. Вы можете наблюдать за температурным циклом прибора, не прикасаясь к нему рукой.


  А теперь несколько советов от электрика

  Дэвид Шапиро — главный электрик в пригороде Вашингтона, округ Колумбия, и один из умнейших парней, которых мы знаем. Он входит в состав различных комитетов по разработке электрических норм и написал книгу об электрических системах старых домов. Это считается окончательной работой по теме. Вот восемь основных предостерегающих советов Шапиро по безопасной работе с глюкометром.


  1. Выработайте привычку держать пальцы на пластиковых и резиновых деталях измерителя, чтобы избежать контакта с металлическими поверхностями, находящимися под напряжением.
  2. Надевайте защитные очки при проведении электрических испытаний, особенно для защиты себя в случае возникновения электрической вспышки.
  3. Красный против черного: Измеритель будет работать правильно, если вы перепутаете, какой щуп подключается к какому разъему, но возьмите за привычку подключать красный к красному, черный к черному, чтобы приучить себя ассоциировать эти цвета с полярностью и ее полярностью. символы (знаки + и — и цвета, которые сопровождают электрические клеммы и провода).
  4. Любители всегда должны работать с обесточенными системами. Если окажется, что компонент находится под напряжением (под напряжением, говоря электриком), вы можете случайно закоротить между стенкой металлического ящика и тестируемым электрическим устройством. Это может вызвать вспышку дуги, которая вас напугает. Это также может вызвать у вас неприятный шок, ожог или сжечь электрический компонент. Если это не было повреждено раньше, это будет сейчас. В худшем случае вас может убить удар током.
  5. Да, рекомендуется проверять удлинитель на непрерывность и импеданс, но регулярно осматривайте шнуры визуально, проверяя на наличие порезов, истертых или раздавленных участков.
  6. Знай свой глюкометр. Знайте, что означают символы на его лицевой стороне, и когда эти символы появляются на экране, ясно помните, на что вы смотрите. Например, некоторые счетчики могут показывать 99999,99 вместо O.L. Первое, с чего следует начать работу с вашим измерителем, — это его руководство пользователя.
  7. Обычно счетчик не ломается, когда его показания прекращаются (при условии, что у него хорошая батарея). Возможно, вы перегорели его предохранитель. Прочтите руководство о том, как заменить предохранитель (обычно он находится за небольшим лючком, прикрепленным крошечными винтами). Замените предохранитель на предохранитель того же размера, прикрепите панель и продолжайте.
  8. Температура: Когда электрические части, такие как выключатели, проводка и розетки, нагреваются, это обычно указывает на проблему. «Я всегда говорю покупателям: если она теплее детской бутылочки, обратите внимание». Сейчас не время и не место для любительских ремонтных работ. Отключите питание цепи и вызовите электрика.

  Джозеф Труини

  Джо — бывший плотник и краснодеревщик, который много пишет о ремонте, деревообработке и инструментах. Он написал восемь книг и является редактором девяти0143 Популярная механика. Он также появляется в телешоу «Сегодняшний домовладелец » и является соведущим еженедельного радиошоу «Сегодняшний домовладелец ». Джо пишет из своего дома в Роксбери, штат Коннектикут.

  Как пользоваться мультиметром и считывать показания

  Будьте готовы! Мы собираемся начать с основ того, как использовать и считывать показания мультиметра. Когда мы закончим, вы получите четкое представление об основных функциях и преимуществах этого незаменимого инструмента, чтобы вы могли завершить те проекты, которые вы откладывали. Или просто лучше понять, как использовать мультиметр на работе.

  Мультиметр нужен не только электрику, но и любому домовладельцу, который хочет проверить электропроводку в своем доме или реализовать какие-то свои электрические проекты.

  Ознакомьтесь с нашей статьей о лучших мультиметрах. Я надеюсь, что это поможет вам выбрать правильный для ваших нужд.

  И, если вам интересно, вот мой основной список инструментов для электриков. Это очень информативно и объясняет, почему я использую каждый из них. Он довольно популярен, поэтому я подумал, что дам вам знать об этом.

  С помощью этого простого в использовании устройства даже новичок может измерить критически важные электрические характеристики своих приборов, розеток, светильников и распределительных коробок.

  Содержание

  1 . Основные сведения о мультиметре
  2. Важные советы по безопасности
  3. Для чего можно использовать мультиметр?
  4. Основы электричества и электрических установок
  а. Схемы
  б. Напряжение
  В. Текущий
  д. н.э. Сопротивление
  5. Компоненты цифрового мультиметра
  6. Как пользоваться мультиметром и считывать показания мультиметра для измерения напряжения

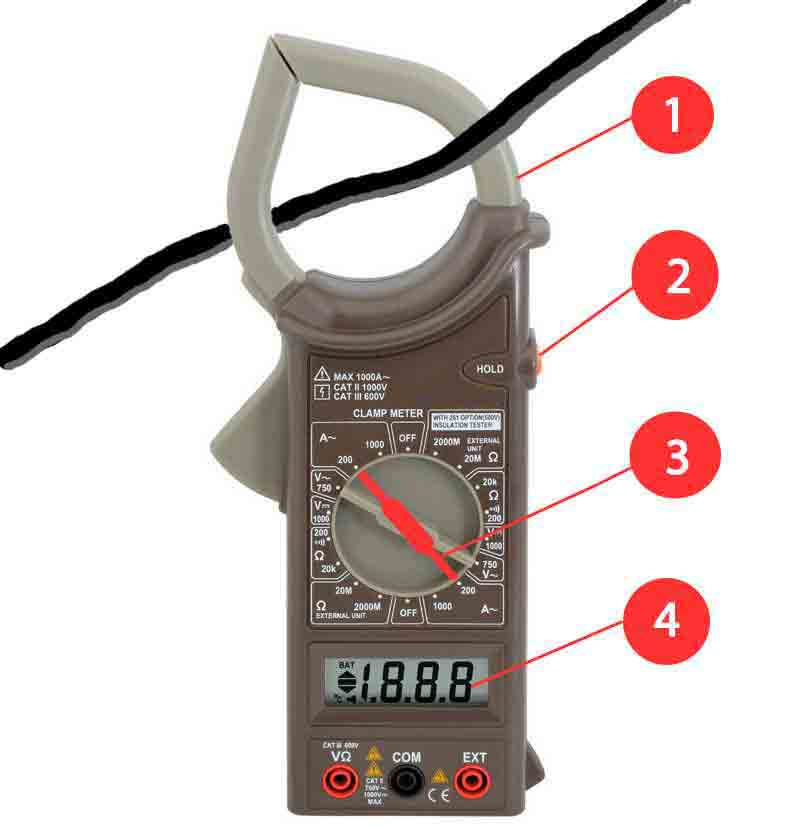

  7. Как измерять ток
  8. Как измерять ток с помощью клещей
  9. Как измерять сопротивление
  10. Как для расчета мощности


  Основы мультиметра

  Так почему же этот инструмент называется мультиметром? Ну, это потому, что это комбинация вольтметра, амперметра и омметра, дающая вам возможность измерять:

  • напряжение переменного тока
  • напряжение постоянного тока
  • сила тока
  • сопротивление
  • непрерывность
  • и многое другое!

  Если у вас есть несложные работы по электрике по дому, и вы не хотите нанимать дорогого электрика, почему бы не попробовать сделать это самостоятельно?

  Мы собираемся показать вам все, что вам нужно знать об использовании мультиметра и считывании показаний, в том числе:

  • Основные сведения об электричестве
  • Детали мультиметра и терминология
  • Испытательное напряжение
  • Проверка тока
  • проверка сопротивления
  • измерение электрической мощности

  Важный совет по безопасности

  Выполнение любых электромонтажных работ сопряжено с определенными опасностями, поэтому вам необходимо защитить себя.

  Изображение jjpn с сайта Pixabay

  Прежде чем приступить к такому виду работ, примите несколько мер предосторожности для собственной безопасности.

  1. Всегда знайте, где находится блок выключателей, и четко маркируйте отдельные выключатели. Большинство электромонтажных работ следует выполнять при выключенных выключателях.
  2. Убедитесь, что ваше рабочее место хорошо освещено (солнечный свет и фонари на батарейках) и не имеет препятствий, чтобы вы могли свободно передвигаться.
  3. Носите защитное снаряжение, такое как очки, перчатки и одежду с длинными рукавами.

  Ваш мультиметр сам по себе является безопасным оборудованием. В приведенных выше шагах рассказывается, как использовать и считывать показания мультиметра в безопасных условиях.

  Для чего можно использовать мультиметр?

  Теперь мультиметр представляет собой довольно впечатляющий инструмент, который имеет широкий спектр применения для нескольких профессий или целей:

  • Проверьте сопротивление предохранителей в автомобиле или электроприборах.
  • Измерьте ток, чтобы предотвратить срабатывание автоматических выключателей в вашем доме.
  • Используйте мультиметр в своем блоке HVAC, чтобы убедиться, что компрессор получает необходимое количество электроэнергии.
  • Если у вашего автомобиля проблемы с запуском, вы можете проверить напряжение зажигания с помощью мультиметра.
  • Проверьте выключатели, розетки и силовые кабели на наличие проблем.
  • Вы также можете использовать его для проверки старых аккумуляторов, удлинителей и лампочек, не вставляя их в розетку.
  • Устранение любых проблем с электричеством в вашем доме, автомобиле или личных устройствах.

  Основы электричества и электрических единиц

  Электричество может быть сложной темой, и мы понимаем, как запутанно это может звучать, когда мы говорим о цепях, стаканах, амперах и вольтах. Быстрое переподготовка поможет вам без труда научиться пользоваться мультиметром и считывать показания с него.

  Цепи

  Электричество выполняет для нас работу, когда проходит по цепи. Если это слово звучит как слово «круг», это потому, что оно аналогично кругу.

  Ток течет по этому «кругу» в цепи, начинающейся с выключателя или предохранителя в электрической коробке и затем возвращающейся по нейтральному проводу. Чтобы вы знали, нейтральный провод будет белым.

  Как вы знаете, если электрическая цепь когда-либо разорвется, электричество перестанет течь, а свет, розетки и т. д. перестанут работать.

  Так почему цепь должна быть прервана?

  Одной из причин может быть плохое соединение или поврежденный провод.

  Или автоматический выключатель просто выполняет свою работу. Предохранители и выключатели предназначены для размыкания цепи, если они обнаруживают, что через эту цепь протекает слишком большой ток.

  Защищает провод от перегрева, что было бы плохо.

  В любом случае, ваш мультиметр при правильном использовании может помочь вам диагностировать и устранить многие из этих неисправностей.

  Напряжение

  Напряжение проще понять как «давление».

  Представьте себе воду, текущую по садовому шлангу.

  Он просто вылетает из-под гравитации или его толкают?

  Толкнул, да?

  Где-то насос нагнетает воду так, что она течет с силой. Мы измеряем давление воды в фунтах на квадратный дюйм.

  Электричество также «выталкивается» генератором, и мы измеряем это «давление» в вольт .

  Чем больше сила, тем выше напряжение.

  Мы также говорим об электрическом потенциале.

  Возвращаясь к примеру с водой. Представьте, что вы открываете кран, но закрываете насадку на конце шланга.

  Шланг сейчас находится под давлением, не так ли? Сила приложена, хотя потока нет.

  Можно ли измерить это давление?

  Абсолютно.

  В примере с водяным шлангом манометр рассчитывает силу, чтобы вы знали силу потока воды, если она течет. Манометр сравнивает давление внутри шланга с атмосферой снаружи и показывает разницу в фунтах на квадратный дюйм.

  Аналогично, электрический потенциал — это количество силы в цепи, способной протолкнуть электрический ток, если ему позволить течь. Как и водомер, ваш мультиметр является сравнительным прибором. Он сравнивает разницу электрического потенциала между двумя точками, а затем выражает эту разницу в вольтах.

  Ток

  Ампер, , что является сокращением от «ампер», — это то, что мы называем единицей измерения электрического тока.

  Подождите, я думал, что это напряжение!

  Не совсем.

  Помните наш водяной шланг?

  Если давление, движущее воду (psi), подобно напряжению, то количество воды (галлонов в минуту) подобно току.

  Когда мы говорим об электрическом токе, мы имеем в виду количество электричества, а не силу, стоящую за ним. По сути, речь идет о количестве электронов, проходящих мимо точки за заданный период времени. Поэтому это число тоже важно, и мы называем его 9.0013 ампер (сокращение от ампер).

  Ваш мультиметр также может измерять силу тока (ампер).

  Допустим, ваш 15-амперный выключатель продолжает срабатывать. Возможно, в этой цепи слишком большая нагрузка.

  Как 5 красок для волос, используемых одновременно.

  Вы можете использовать настройку силы тока на мультиметре, чтобы определить, какой ток протекает через цепь.

  • Прямой Текущий – то, что мы называем DC
  • Переменный Ток – называется Переменный ток

  Совет: Для правильной настройки перед использованием мультиметра убедитесь, что вы знаете, какой ток измеряете. Как правило, батарея вырабатывает постоянное напряжение (например, ваш автомобиль или фонарик), а электроснабжение вашего дома — переменное напряжение.

  Сопротивление

  Как следует из самого слова, сопротивление — это тенденция проводника сопротивляться току.

  Вода, текущая по шлангу, испытывает сопротивление?

  На самом деле да.

  Существует трение между водой и поверхностью шланга.

  Также – если перегнуть шланг, сопротивление обязательно увеличится. Точно так же ни один электрический проводник не идеален. Что касается проводников, то алюминий очень хорош, медь лучше, а золото намного лучше. Тем не менее, всегда будет какое-то сопротивление.

  Чем больше сопротивление в цепи, тем сильнее должно работать напряжение, чтобы протекал ток.

  Забавный факт. Планируется некоторое сопротивление. Резистор часто является основным элементом электрической цепи. Лампочка представляет собой резистор с большим сопротивлением. Это дает току такие тяжелые времена, что лампочка сильно нагревается, пока не загорится.

  Величину сопротивления в цепи можно измерить мультиметром.

  А теперь еще один термин – Ом. Сопротивление объекта или прибора электрическому току измеряется в омах, а его символом является заглавная греческая буква омега  (Ом).

  Итак, зачем вам нужно измерять сопротивление? Одним из способов использования настройки сопротивления на мультиметре является подтверждение непрерывности.

  Непрерывность означает, что ток может непрерывно течь из одной точки в другую. Если ток может течь по проводнику от одной точки к другой, мы говорим, что проводник «имеет непрерывность».

  Установка в омах является безопасным способом проверки непрерывности перед подачей высокого напряжения. Также мы можем найти:

  • Поврежденные провода
  • Короткие замыкания
  • Неопознанные провода
  • Вышедшие из строя устройства
  • Перегоревшие лампочки
  • И многое другое!

  Части вашего цифрового мультиметра

  На первый взгляд части мультиметра могут показаться сложными. Но немного потренировавшись, вы сможете быстро научиться пользоваться мультиметром и считывать его показания.

  На лицевой стороне мультиметра вы найдете настройки. Символы вокруг циферблата могут показаться вам чуждыми, но не волнуйтесь. Мы собираемся объяснить все здесь.

  Маркировка шкалы

  Как правило, настройки шкалы делятся на три категории: напряжение, ток и сопротивление. Категория напряжения может быть дополнительно разделена на напряжение переменного тока и напряжение постоянного тока.

  Циферблаты мультиметра имеют следующую маркировку:

  • Категории напряжения отмечены буквой V для Вольт
  • Категория тока отмечена буквой А для Ампер
  • Категория сопротивления отмечена (Ом) для Ом .

  Каждая категория на вашем дисковом переключателе может иметь несколько настроек для разных диапазонов (если у вас нет счетчика с автоматическим диапазоном. Подробнее об этом позже). Если вы измеряете слаботочный предохранитель или небольшую батарею, вам, возможно, придется переключить циферблат на более низкий диапазон, чтобы получить точные показания. Однако, если вы измеряете напряжение и ток в домашних розетках, вам следует использовать более высокий диапазон.

  Также важно понимать префиксы перед единицами:

  • K означает кило и означает 1000x.
  • M означает мега и означает на миллион .
  • м означает вместо милли и означает 1/1000.
  • (µ) означает микро и означает одну миллионную.

  Теперь соберем все вместе:

  • мВ означает милливольты или тысячные доли вольта
  • кОм означает килоом или 1000 Ом
  • мкА означает микроампер или миллионную долю ампера

  Имейте в виду, что эти префиксы важны для понимания показаний мультиметра.

  Дисплей

  Над циферблатом находится цифровой ЖК-дисплей. Он должен четко читать значения, которые вы пытаетесь измерить. Рядом с цифрами или над ними необходимо убедиться, что на дисплее также отображается соответствующий символ единицы измерения (например, мВ, мкА или кОм) для измеряемой электрической характеристики.

  Тестовые щупы

  В нижней части мультиметра обычно находятся разъемы для ваших тестовых щупов. Ваши тестовые щупы будут использоваться для установления контакта с проводами, клеммами или соединениями.

  Изображение jjpn с Pixabay

  Имейте в виду, что черный щуп всегда подключается к общему разъему (#3, помечен COM). Он также известен как обратный терминал.

  Красный щуп или активный щуп подключается к одному из других разъемов в зависимости от электрического свойства, которое вы пытаетесь измерить.

  1. Первое красное гнездо щупа (выход №1) предназначено для измерения тока в диапазоне от 0–4 до 10 ампер или для измерения частоты и рабочего цикла тока. Этот разъем должен иметь маркировку A .
  2. Второй разъем красного щупа (выход №2) предназначен для измерения тока в диапазоне от 0 до 400 мА или частоты этого слабого тока. Этот разъем должен иметь маркировку мА или мкА .
  3. Третий разъем красного щупа (выход №4) предназначен для измерения напряжения, сопротивления, диода, емкости, частоты, коэффициента заполнения и, возможно, температуры. Это может быть помечено В, Ом или различные символы для диодов, емкостей или градусов.

  Кнопки

  Теперь, чтобы вы не запутались, ваш мультиметр может иметь любое количество дополнительных кнопок на лицевой панели. Чтобы понять назначение этих кнопок, лучше всего обратиться к руководству по эксплуатации.

  Различные бренды мультиметров имеют множество различных опций и кнопок. Мы не будем пытаться обобщать их назначение здесь и сейчас.

  Как пользоваться мультиметром и считывать показания мультиметра для измерения напряжения

  Выполните следующие действия, чтобы измерить напряжение с помощью мультиметра.

  1. Определите, является ли измеряемое напряжение переменным или постоянным. Если вы измеряете напряжение у себя дома, скорее всего, это переменный ток. Если он в вашем автомобиле или в устройстве с батарейным питанием, вероятно, это постоянный ток.

  2. Поверните переключатель выбора на соответствующее напряжение. Напряжение переменного тока имеет символ, похожий на синусоиду, который является универсальным символом переменного тока. Символ DC представляет собой сплошную линию с пунктирной линией под ней.

  3. Вставьте черный щуп в разъем COM на мультиметре.

  4. Вставьте красный щуп в гнездо, обозначенное V .

  5. Установите селекторный переключатель на максимальное значение в соответствующей категории напряжения. Помните, что 90 143 мВ 90 144 означает тысячные доли вольта, так что это очень низкое значение.

  6. Если вы измеряете переменное напряжение, вам следует надеть защитные перчатки. Перчатки — это всегда хорошая идея при работе с электричеством.

  7. Включите питание розетки или компонента, для которого вы проверяете напряжение, либо включив выключатель в коробке выключателя, включив зажигание в автомобиле, либо включив устройство с батарейным питанием.

  8. Прикоснитесь черным щупом к клемме на одной стороне измеряемого компонента, а красным щупом — к клемме на другой стороне компонента.

     Пример: проверьте розетку с помощью мультиметра: Предположим, что розетка закреплена на своем месте и все провода подключены правильно.

     В этой розетке должно быть 3 слота.
     а. Верхние 2 вертикальных слота предназначены для питания (самый короткий слот) и нейтрального (самый длинный слот).
     б. Круглая прорезь внизу заземлена.

     Если вы используете ручной мультиметр, подключите красный провод к разъему с маркировкой В (вольт), а черный провод к разъему COM (общий).

     Включите розетку и просто вставьте красный провод в слот питания на розетке, а черный провод в нейтральный слот.

     Вы должны читать 110-120 вольт, если вы находитесь в США. Если это так, вы только что доказали, что в вашей розетке есть 120 вольт от горячего до нейтрального. Ура!

     Теперь возьмите черный щуп и вставьте его в гнездо заземления, вы должны прочитать то же значение. Если да, то вы только что доказали, что у вас есть прямой путь к земле. Если какой-либо из этих тестов показывает менее 110 вольт, теперь вы знаете, что что-то не так.

     Проверим автомобильный аккумулятор мультиметром: Переключитесь на напряжение постоянного тока. Поместите черный щуп на отрицательный штырь, а красный — на положительный. Вы читали хотя бы 12 вольт постоянного тока? Это хорошо!

     Теперь давайте проверим ваш генератор с помощью мультиметра: Проведите тот же тест, что и выше, на работающем автомобиле. Вы должны читать между 13 и 16 вольт сейчас. Если это так, ваш генератор заряжает аккумулятор должным образом. Поздравляем! Иди выпей пива.


  9. Если вы не получаете четких показаний, поворачивайте селектор на следующее максимальное значение, пока не получите записываемое число.

  Обратите внимание на эти дополнительные и важные меры предосторожности перед проверкой напряжения.

  • Убедитесь, что щупы не повреждены и что на тестовых проводах нет оголенных участков.
  • Дважды проверьте, подключен ли красный щуп к розетке V на мультиметре. Подключение к неправильному разъему может привести к повреждению мультиметра.
  • Всегда начинайте с самого высокого диапазона напряжения на переключателе мультиметра.
  • Если на щупах вашего мультиметра есть зажимы, это обеспечивает дополнительную безопасность. Вы можете прикрепить щупы к цепи перед подачей питания на устройство или включением выключателя.

  Как пользоваться и читать показания мультиметра для измерения тока

  Вот шаги, которые необходимо предпринять для измерения тока с помощью мультиметра:

  1. Отключите питание цепи, которую вы будете измерять.

  2. Поверните селектор на A , который является текущим.

  3. Вставьте черный штекер щупа в разъем COM на мультиметре.

  4. Вставьте красный штекер щупа в соответствующую розетку, либо сильноточную (А), либо слаботочную (мА или мкА).
  Предупреждение: Если измеренный ток выше нижнего предела тока, вы можете перегореть предохранитель в мультиметре, если вы случайно подключитесь к этой розетке.

  Хорошо, давайте по-настоящему. Если вы не измеряете стержень пламени или термопару, вам, скорее всего, не нужно будет находить тысячные или (черт возьми!) миллионные доли ампер. Так что просто воткните красный щуп в гнездо А.

  Вот тут-то и начинается неразбериха. Если у вас есть токоизмерительные клещи, просто пропустите все это и перейдите к разделу, посвященному измерению тока с помощью токоизмерительных клещей.

  5. Если вы все еще читаете, вот что вам нужно сделать. Амперметр необходимо поставить рядом с цепью для измерения силы тока. Таким образом, провод, питающий цепь, должен быть разомкнут, а измерительные щупы размещены через зазор. Например, если вы хотите измерить силу тока в цепи с розеткой, вы можете:

  а) Отсоедините провод под напряжением от вилки

  б) Поместите красный провод от вашего счетчика на отсоединенный провод

  в) Поместите черный провод на клемму вилки, где провод под напряжением был до 9. 0003

  d) Убедитесь, что вы не касаетесь ни одной из открытых частей этих проводов

  e) Снова включите питание

  Теперь ваш счетчик является частью цепи и считает ампер, когда они пролетают мимо.

  Напоминание: прежде чем делать это, убедитесь, что ваш мультиметр настроен на амперы. .

  Как измерять ток с помощью мультиметра с клещами

  Мультиметр с клещами — это мультиметр со специальной откидной губкой. Мы называем это токоизмерительным амперметром.

  Этот токоизмерительный считыватель является быстрым способом считывания тока в проводнике. Вместо использования щупов для прикосновения к оголенным проводам зажим окружает провод (даже изолированный провод) и определяет ток внутри него посредством магнитной индукции — считывая напряженность магнитного поля вокруг проводника.

  Для большинства целей накладной датчик является лучшим выбором, поскольку он прост и быстр. Вы просто зажимаете провод зажимом, выбираете ампер на циферблате, и цифровой дисплей показывает, сколько тока проходит по проводу.

  Конечно, вы получите более точные показания, используя щупы, поскольку они могут обнаруживать гораздо меньшие величины тока, такие как миллиампер и микроампер. Но я считаю это ненужным для большинства бытовых нужд.

  Не открывая провода, мультиметр с токоизмерительными клещами делает считывание тока намного более безопасным без риска поражения электрическим током. Он также не требует прерывания цепи, поэтому вы можете поддерживать работу электроники во время тестирования.

  Обнаружение магнитной индукции безопаснее для самого измерителя, а мультиметры с клещами можно использовать для гораздо более высоких токов, чем мультиметры с щупами. Убедитесь, что вы зажимаете только один провод за раз.

  Как пользоваться и читать показания мультиметра для измерения сопротивления

  Поскольку омы являются единицами сопротивления, мы начинаем с установки шкалы на омы для измерения сопротивления.

  Предупреждение: всегда отключайте питание в той области, где вы читаете показания, всякий раз, когда используете функцию измерения сопротивления. В противном случае вы рискуете получить повреждение мультиметра .

  И вот почему: когда вы выбираете показание в омах, батарея в измерителе посылает небольшое напряжение между двумя вашими щупами, таким образом, измеритель считывает сопротивление.

  Схема вашего мультиметра, используемая в настройке сопротивления, получает около 3 вольт постоянного тока от батарей. Если бы вы подали 100 вольт через эту цепь, вы наверняка что-нибудь повредили бы. Скорее всего, вы бы просто перегорели предохранитель.

  Но кто захочет заниматься поиском и заменой маленького предохранителя внутри счетчика?

  Выполните следующие действия, чтобы измерить сопротивление с помощью мультиметра:

  Примечание: Некоторые из этих действий относятся к ручным измерениям диапазона. Если у вас автоматический выбор диапазона, вы можете игнорировать шаги № 3-5.

  1. Выключить питание!
  2. Поверните переключатель выбора на сопротивление или Ом или (Ом).
  3. Вставьте датчики в соответствующие разъемы. Черный щуп войдет в третий разъем с надписью «COM». Красный щуп подключается к четвертому разъему.
  4. Если на мультиметре есть переключатель включения/выключения (кроме переключателя выбора), включите его. Убедитесь, что дисплей активирован.
  5. Установите переключатель выбора на самый высокий диапазон сопротивления, чтобы начать измерение.
  6. Прикоснитесь кончиками щупов к проводам на противоположных сторонах предохранителя или предмета, сопротивление которого вы измеряете. Измерения сопротивления всегда будут измеряться Ваш мультиметр будет измерять сопротивление, которое он «видит» между двумя щупами. Например, если ваши щупы находятся на любом конце предохранителя, он будет измерять сопротивление предохранителя.
  7. Если на дисплее отображаются нули или очень низкий десятичный разряд, установите переключатель выбора на следующий верхний диапазон, пока не увидите больше цифр в показаниях. Это даст вам более точное чтение.
  8. После того, как вы записали показания, выключите мультиметр, чтобы сохранить батарейки.
  9. Наконец, поверните переключатель выбора обратно на самые высокие единицы сопротивления. Это сделано для защиты мультиметра на тот случай, если при следующем измерении потребуется больший ток.

  Это также отличный способ доказать, что провод имеет непрерывность или не имеет разрыва между двумя точками.
  Если бы вам нужно было измерить сопротивление от одного конца провода до другого, и если бы этот провод не был разорван, что бы вы ожидали от прибора? Высокое или низкое сопротивление? Это будет низко, так как провод непрерывный. Вы бы прочитали ноль или малую часть от 1. Если, с другой стороны, где-то в строке есть разрыв, что бы вы прочитали? Это будет бесконечное сопротивление или OL, что означает перегрузка.

  Вот несколько дополнительных советов, которые помогут вам правильно измерить сопротивление:

  • Компонент, который вы измеряете, должен быть удален из цепи или устройства, чтобы случайно не измерить сопротивление через разный путь.
  • Компонент, который вы измеряете, также должен быть отключен от любых батарей или внешнего источника питания. Батареи мультиметра обеспечат необходимую мощность для проверки сопротивления.
  • Если вы тестируете конденсатор, убедитесь, что он разряжен, чтобы предотвратить электрический разряд в мультиметре.
  • Конденсаторам может потребоваться некоторое время для стабилизации при применении щупов мультиметра. Это связано с тем, что пробники могут немного зарядить конденсатор.
  • Если вы проверяете сопротивление диода и не можете получить показания, переключите щупы на клеммы диода. Диоды проводят ток только в одном направлении, поэтому, если ваши щупы подключены не к тем клеммам, вы получите либо нулевое значение, либо неоправданно высокое значение сопротивления.
  • Если вы измеряете особенно высокое сопротивление и ваши пальцы соприкасаются с клеммами, возможно, ваши пальцы повлияют на показания сопротивления. Просто убедитесь, что вы не касаетесь металлической части щупов.

  Как использовать и читать показания мультиметра для расчета мощности

  Мультиметр напрямую не измеряет мощность или мощность.

  Вместо этого мощность электроприбора можно рассчитать довольно просто, измерив напряжение и силу тока, а затем перемножив их.

  Вот 2 простых шага для определения мощности в ваттах:

  • Внимательно следуйте приведенным выше шагам для измерения напряжения и силы тока.
  • Измерив оба значения, перемножьте их.

  Теперь у вас есть мощность.

  Заключение

  Единственный способ освоить это — выйти и начать делать это! Не стесняйтесь оставлять любые комментарии или вопросы.

  И, если вы нашли эту статью полезной, поделитесь ею с другими!

  Как пользоваться мультиметром

  Автор: Джефф Суованен (и 3 других участника)

  • Избранное: 408
  • Завершено: 932

  Сложность

  Умеренная

  Шаги

  16

  Необходимое время

  6 минут

  Секции

  1

  • Как пользоваться мультиметром 16 шагов

  Флаги

  0

  • BackЭлектроника Навыки
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Править
  • Перевести
  • Встроить это руководство

  Введение

  • Цифровой мультиметр

    19,95 €

    Купить

  Детали не указаны.

  1. • Тест на непрерывность показывает, связаны ли две вещи электрически: если что-то непрерывно , электрический ток может свободно течь от одного конца к другому.

     • Если непрерывности нет, значит где-то в цепи есть обрыв. Это может указывать на что угодно: от перегоревшего предохранителя или плохой пайки до неправильного подключения цепи.

     • Целостность — один из самых полезных тестов для ремонта электроники.

     Редактировать

  2. • org/HowToDirection»>

       Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.

     • Вставьте черный щуп в порт COM мультиметра.

     • Подключите красный щуп к порту ВОммА .

     Редактировать

  3. • Включите мультиметр и установите циферблат в режим непрерывности (обозначается значком в виде звуковой волны).

     • Не все мультиметры имеют специальный режим непрерывности. Если у вас нет, то все в порядке! Перейдите к шагу 6 , чтобы узнать об альтернативном способе выполнения проверки непрерывности.

     Редактировать

  4. • Мультиметр проверяет непрерывность цепи, посылая небольшой ток через один щуп и проверяя, принимает ли его другой щуп.

     • Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает испытательный ток. На экране отображается нулевое (или близкое к нулю) значение, а на мультиметре гудков . Преемственность!

     • Если тестовый ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый цикл).

     Редактировать

  5. • Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

     • Как и прежде, если ваша цепь непрерывна, на экране отображается значение, равное нулю (или близкое к нулю), и мультиметр издает звуковой сигнал .

     • Если на экране отображается 1 или OL (разомкнутый контур), непрерывность отсутствует, то есть нет пути для прохождения электрического тока от одного датчика к другому.

     • Непрерывность является ненаправленной, то есть не имеет значения, какой датчик куда идет. Но есть исключения — например, если в вашей цепи есть диод. Диод подобен одностороннему клапану для электричества, то есть он показывает непрерывность в одном направлении, но , а не в другом.

     Редактировать

  6. • Если ваш мультиметр не имеет специального режима проверки целостности цепи, вы все равно можете выполнить проверку целостности цепи.

     • Поверните циферблат на самое низкое значение в режиме сопротивления.

     • Сопротивление измеряется в омах, обозначается символом Ω .

     Редактировать

  8. • В этом режиме мультиметр посылает небольшой ток через один щуп и измеряет то, что (если есть) получает другой щуп.

     • org/HowToDirection»>

       Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает испытательный ток. На экране отображается нулевое значение (или близкое к нулю — в данном случае 0,8). Очень низкое сопротивление — это еще один способ сказать, что у нас есть непрерывность.

     • Если ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый цикл).

     Редактировать

  9. • Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

     • Неважно, какой зонд куда идет; непрерывность является ненаправленной.

     • Как и прежде, если ваша цепь непрерывна, на экране отображается нулевое значение (или близкое к нулю).

     • Если на экране отображается 1 или OL (разомкнутый контур), непрерывность отсутствует, то есть нет пути для прохождения электрического тока от одного датчика к другому.

     Редактировать

  11. • org/HowToDirection»>

        Включите мультиметр и установите циферблат в режим постоянного напряжения (обозначается буквой V с прямой линией или символом ⎓).

      • Практически все бытовые электронные устройства работают от постоянного напряжения. Переменное напряжение — то, которое проходит через линии к вашему дому — значительно более опасно и выходит за рамки этого руководства.

      • Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон для напряжения, которое вы собираетесь измерять.

      • org/HowToDirection»>

        Каждая настройка на циферблате указывает максимальное напряжение, которое она может измерить. Так, например, если вы планируете измерять больше 2 вольт, но меньше 20, используйте настройку 20 вольт.

      • Если вы не уверены, начните с самого высокого значения.

      Редактировать

  12. • Подсоедините красный щуп к положительной клемме, а черный щуп к отрицательной клемме.

      • Если ваш диапазон был установлен слишком высоким, вы можете получить не очень точные показания. Здесь мультиметр показывает 9 вольт. Это нормально, но мы можем повернуть циферблат в более низкий диапазон, чтобы получить лучшее чтение.

      • Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, указывая на то, что он перегружен или находится вне диапазона. Это не повредит мультиметру, но нам нужно установить шкалу на более высокий диапазон.

      Редактировать

  14. • Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.

      • Помните, что вы будете проверять сопротивление всей цепи. Если вы хотите протестировать отдельный компонент, например резистор, проверяйте его сам по себе, а не припаянный!

      • Вставьте черный щуп в порт COM мультиметра.

      • Подключите красный щуп к порту ВОммА .

      Редактировать

  15. • Включите мультиметр и установите шкалу в режим сопротивления.

      • Сопротивление измеряется в омах и обозначается символом Ω .

      • Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон сопротивления, которое вы собираетесь измерять. Если вы не уверены, начните с самого высокого значения.

      Редактировать

  16. • Поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

      • org/HowToDirection»>

        Неважно, какой зонд куда идет; сопротивление ненаправленное.

      • Если показания мультиметра близки к нулю, диапазон слишком высок для правильного измерения. Поверните циферблат на более низкую настройку.

      • Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, указывая на то, что он перегружен или находится вне диапазона. Это не повредит мультиметру, но нам нужно установить шкалу на более высокий диапазон.

      • Другая возможность заключается в том, что цепь или компонент, который вы тестируете, не имеют непрерывности, то есть имеют бесконечное сопротивление. Непрерывная цепь всегда будет показывать 1 или OL при проверке сопротивления.

      Редактировать

  17. Редактировать

  Почти готово!

  Финишная черта

  Отменить: я не завершил это руководство.

  9Это руководство заполнили еще 32 человека.

  Автор

  с 3 другими участниками

  Значки: 48

  +45 дополнительных значков

  Команда

  Как пользоваться мультиметром

  По

  Джеймс Фицджеральд

  Джеймс Фицджеральд

  Джеймс Фицджеральд — эксперт по благоустройству дома и писатель с более чем десятилетним практическим опытом в области нового строительства, реконструкции, столярных работ, покраски, сантехники, лесоводства и ландшафтного дизайна. Он боролся с огромными деревьями как альпинист и оператор подъемника. Джеймс писал для сайтов Bob Villa Family Handyman и HomeServe, а также владеет услугами разнорабочих.

  Узнайте больше о The Spruce’s Редакционный процесс

  Обновлено 14.09.22

  Рассмотрено

  Ларри Кэмпбелл

  Рассмотрено Ларри Кэмпбелл

  Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

  Узнайте больше о The Spruce’s Наблюдательный совет

  Факт проверен

  Сара Скотт

  Факт проверен Сара Скотт

  Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

  Узнайте больше о The Spruce’s Редакционный процесс

  Руслан Дашинский / Getty Images

  Мультиметры являются бесценным инструментом для поиска и устранения неисправностей широкого спектра электрических компонентов. Возможных приложений много, но они обычно используются для тестирования:

  • Настенные розетки
  • Шнуры питания
  • Бытовая техника
  • Бытовая электроника
  • Электрические системы автомобиля

  Что такое мультиметр?

  Мультиметр — это измерительное устройство, используемое для измерения нескольких электрических величин. Мультиметры могут измерять напряжение, ток, сопротивление и (иногда) проверять непрерывность.

  Впечатляющая универсальность мультиметра обусловлена ​​его способностью измерять три основные единицы электричества, в том числе:

  • Напряжение: Мультиметры могут измерять два вида напряжения: переменный ток (AC) и постоянный ток (DC). Переменный ток — это напряжение, используемое в электропроводке вашего дома, в то время как постоянный ток используется в основном в транспортных средствах, жилых солнечных системах и бытовой электронике. Напряжение измеряется в вольтах.
  • Сопротивление: Сопротивление — это сопротивление протеканию тока по цепи, измеряется в Омах.
  • Ток:  В общем случае ток — это количество электричества, протекающего по цепи, и измеряется в амперах. Количество ампер, протекающих через цепь, представляет собой разницу между приложенным напряжением и присутствующим сопротивлением. Миллиампер (1/1000 ампера) — наиболее распространенная единица измерения ампер с помощью мультиметра.

  В дополнение к проверке этих трех функций некоторые мультиметры проверяют непрерывность или отсутствие сопротивления в цепи. Не все мультиметры имеют специальные функции непрерывности, но те, которые издают звуковой сигнал при наличии непрерывности. Если этот параметр отсутствует, вместо него можно использовать проверку сопротивления.

  Наконец, есть два разных типа мультиметров: аналоговые и цифровые. Основное различие между ними заключается в их дисплее. Аналоговые мультиметры отображают свои измерения с помощью стрелки, которая перемещается по прогрессивной шкале. Цифровые мультиметры имеют ЖК-экран, на котором результаты измерений отображаются четырьмя или пятью цифрами. Еще одно отличие состоит в том, что аналоговые мультиметры обычно не имеют функции непрерывности, хотя некоторые из них это делают.

  Детали мультиметра

  • Дисплей: Окно, в котором отображаются электрические измерения.
  • Ручка выбора: Круглая шкала, позволяющая выбрать тип измеряемой электрической единицы. Вы можете переключаться между напряжением переменного тока (V с волнистой линией сбоку или над ним), напряжением постоянного тока (DC-) и сопротивлением (Ом), амперами (А) и миллиамперами (мА). Непрерывность обозначается символом диода (треугольник с линией справа) и/или символом звуковой волны на ручке выбора.
  • Зонды: Красный и черный провода, используемые для физического тестирования электрических компонентов. Каждый из них оснащен заостренным металлическим наконечником на одном конце и банановой заглушкой на другом. Металлический наконечник используется для проверки тестируемого компонента, а штекер типа «банан» подключается к одному из портов мультиметра. Хотя реальной разницы между двумя щупами нет, черный провод часто используется для проверки заземления и нейтральных (или общих) клемм, а красный провод обычно используется для горячих клемм. При проверке сопротивления и непрерывности не имеет значения, какой щуп и где используется.
  • Порты: Большинство мультиметров оснащены тремя портами: COM (или «-»), mAVΩ и 10A. COM расшифровывается как «общий» и это то, к чему обычно подключается черный щуп. Порт мАОм — это место, куда подключается красный щуп для измерения напряжения, сопротивления и тока. Порт 10A — это специальный порт, который используется при измерении токов более 200 мА. Некоторые мультиметры имеют четыре порта, которые разделяют функции настройки мАОм на две части: одна настройка МОм для напряжения и сопротивления и настройка мкА для тока.

  Соображения безопасности

  При использовании мультиметра для проверки электричества под напряжением важно соблюдать определенные меры предосторожности, чтобы избежать любого риска поражения электрическим током, поскольку могут произойти несчастные случаи. Это включает:

  • Ношение изолированных перчаток
  • Не использовать мультиметр с оборванными или изношенными проводами на щупах
  • Не проводить электрические испытания во влажных условиях
  • Не соприкасаться концами щупов во время тестирования

  Как пользоваться мультиметром

  1. Измерение напряжения

     Поверните ручку выбора на переменное или постоянное напряжение, в зависимости от того, что вы тестируете. Поместите черный щуп на отрицательную клемму тестируемого компонента, а красный щуп на положительную клемму.

     В качестве примера предположим, что вы тестируете стандартную трехконтактную электрическую розетку в доме в США. Поверните ручку выбора на переменное напряжение и убедитесь, что датчики подключены к соответствующему порту. Поместите черный щуп в щель в верхнем левом углу выхода (нейтральный), а красный щуп в правый верхний паз (горячий). Если измерение не показывает около 120 вольт, вероятно, виновата проблема с проводкой. Еще одним признаком проблемы с проводкой является размещение черного щупа в U-образной прорези в нижней части розетки (земля), красного штыря в нейтральную прорезь, а результат измерения больше 0.

     Вы также можете проверить заземление розетки, вставив черный штырь в нижний слот, а красный щуп в горячий слот. Измерение должно быть примерно 120 вольт, иначе розетка имеет плохое заземление.

  2. Проверить целостность

     Если ваш мультиметр имеет специальную настройку непрерывности, поверните ручку выбора в положение непрерывности. Убедитесь, что измеритель и датчики работают, коснувшись кончиков датчиков вместе. Измеритель должен подавать звуковой сигнал, если он работает правильно.

     Обычно проверка непрерывности используется для проверки функциональности шнура питания. Начните с прикосновения одним из щупов мультиметра к одному из штырей на вилочной стороне шнура питания. Вставьте другой щуп в соответствующий слот на охватывающем конце шнура. Мультиметр издаст звуковой сигнал, если есть непрерывность. Повторите этот процесс с оставшимися вилками и розетками. Если ни с одной стороны не было звукового сигнала, шнур питания необходимо заменить.

     Затем прикоснитесь одним из щупов к одному из штырьков на вилочном конце шнура, а другим щупом — к другому вилочному штырю на том же конце. Если глюкометр издает звуковой сигнал, это указывает на короткое замыкание и необходимость замены шнура.

     Если в вашем измерителе нет настройки непрерывности, вместо этого вы можете проверить сопротивление. Поверните ручку выбора в положение Ω и выполните ту же процедуру, что описана выше. Единственная разница в том, что вы ищете значение от 0 до 1 на дисплее, а не слушаете звуковой сигнал. Если показание равно 1 или OL (разомкнутый контур), в цепи отсутствует целостность, и шнур следует заменить.

     Наконечник

     Показания сопротивления должны быть очень близки к 0, если вы измеряете от штыревого конца к розеточному концу для каждой из линий (горячая, нейтральная и земля).

  3. Измерение сопротивления

     Помимо проверки непрерывности, измерение сопротивления обычно используется при проверке резисторов электрических компонентов (например, в динамике).

     При проверке резистора определите значение сопротивления резистора. Это можно найти либо на самом резисторе, либо в руководстве пользователя тестируемого компонента. Поверните ручку выбора в положение Ω и поместите каждый щуп мультиметра на один из выводов резистора. Если резистор работает правильно, значение сопротивления на дисплее измерителя должно совпадать с номиналом резистора. В противном случае резистор неисправен и его необходимо заменить.

  4. Измерение силы тока

     Одной из наиболее распространенных причин для измерения силы тока является диагностика проблем с электрикой автомобиля. Например, паразитная тяга на аккумуляторе.

     Что такое паразитическая ничья?

     Термин «паразитная тяга», также называемый «сливом», используется для описания электрического компонента, который потребляет электроэнергию, даже когда автомобиль выключен. Это может привести к низкому напряжению аккумулятора, что приведет к постоянно разряженному аккумулятору и проблемам с запуском автомобиля.

     Чтобы диагностировать это, отсоедините кабель аккумулятора от отрицательного вывода аккумулятора (обозначен «-» и обычно имеет черный цвет). Подключите красный щуп к порту мультиметра на 10 А и поверните ручку выбора на настройку усилителя. Подсоедините один из щупов мультиметра к клемме аккумулятора, а другой щуп — к кабелю аккумулятора. Измерение должно быть между 50 и 60 мА. Все, что выше, указывает на паразитическую ничью.

     Если обнаружена паразитная тяга, снимите и проверьте плавкие предохранители автомобиля один за другим, пока не добьетесь желаемых показаний на мультиметре.
