Проверка насоса стиральной машины: Як перевірити насос пральної машини?

Как проверить насос на стиральной машине: где находится, пошаговая диагностика

Сливной насос занимает в стиральной машине такое же важное место, как сердце у человека. Главная его работа состоит в распределении воды по системе, и откачки ее после окончания стирки. Испытывая постоянные нагрузки, эта деталь нуждается в особо тщательном уходе. Как и двигатель, сливной насос подвергается наибольшему износу. Именно поэтому следует периодически проверять его на неисправности, и заменять при первых признаках поломки. Но как проверить насос на автоматической стиральной машине? Сделать это может каждый в домашних условиях.

Содержание

• 1 Где находится помпа
• 2 Пошаговая диагностика

Где находится помпа

Чтобы проверить помпу, сначала необходимо добраться до нее, а для этого нужно знать, где она расположена. Для этого совсем не обязательно демонтировать все узлы стиральной машины. В разных моделях все обстоит по-своему, но чаще всего достаточно снять одну из внешних панелей.

1. Легче всего подобраться к сливному насосу в моделях марки Самсунг, Канди, Аристон, Ардо, Беко, Вирпул, Лж, Индезит. Просто переверните машинку на бок и демонтируйте нижнюю крышку. После этого помпа окажется в непосредственной доступности.
2. Намного сложнее придется с приборами от компании Электролюкс и Занусси. Снять их насосы представляется возможным только после демонтажа задней стенки.
3. И самый сложный путь вам предстоит пройти с машинками АЕГ, Бош, Сименс. Их помпа скрывается непосредственно за передней панелью. Для ее демонтажа потребуется сначала снять приборную панель, затем крышку загрузочного люка. Проверить помпу в этих моделях хлопотней всего, но, поднабравшись опыта, вы справитесь и с этим.

Пошаговая диагностика

Итак, вы добрались до помпы. Как на стиральной машине самостоятельно проверить сливной насос? После того, как вы разобрали одну из стенок, проверьте состояние шлангов, проводки и патрубков. Они должны быть целостными, находиться в рекомендованном инструкцией положении, не содержать в себе инородных предметов, засоров и микротрещин.

С помощью специального оборудования проверьте напряжение, поступающее на насосные клеммы.  Еще раз проверьте провода и цепи, соединяющие насос с главным процессором прибора. После успешной предварительной проверки можно заняться диагностикой насоса стиральной машины. Для этого вам потребуется:

1. Демонтировать фильтр и проверить латексную крыльчатку на предмет повреждений. Эта деталь не должна вращаться слишком легко. Если деталь двигается излишне свободно, необходимо снять помпу и проверить, не слетела ли крыльчатка.
2. Если же вращение затруднено, убедитесь, что в крыльчатке нет инородных предметов. Мелочь, которую не вытащили из карманов, монеты, ворс — все это может заклинить механизм, застопорив вращение насоса. При обнаружении грязи следует почистить насос. Также некоторые детали крыльчатки могут попросту деформироваться от времени, в этом случае ее придется заменить на новую.
3. При попадании воды внутрь помпы, ее придется заменить. Ремонту такое повреждение не поддается, и все дальнейшие манипуляции попросту приведут к ее полному разрушению.

Устранив все неполадки и наладив работу, проведите предварительный запуск стиральной машины. Проверьте целостность всех узлов и их герметичность.

Периодически проводите такие проверки, и ваша машина будет исправно стирать ваши вещи на протяжении долгих лет.

Проверка, замена и разновидности сливных насосов стиральной машины

Пожалуй самая популярная запчасть в любой стиральной машине это сливной насос или помпа слива, продажи этих «расходников» среди мастеров и сервисных центров идет коробками в десятках и сотных штук. Все это происходит из-за конструктивных особенностей и неремонтопригодности насосов. Т.е. мастеру легче и проще заменить насос, чем пытаться его отремонтировать.

разобранный сливной насос

Содержание

• Почему стиральная машина не сливает воду?
• Как проверить приходит ли питание на сливной насос?
• Как часто чистить сливной фильтр?
• Почему крыльчатка насоса крутиться рывками
• Как прозвонить обмотку сливного насоса мультиметром?
• Какие бывают сливные насосы?

Почему стиральная машина не сливает воду?

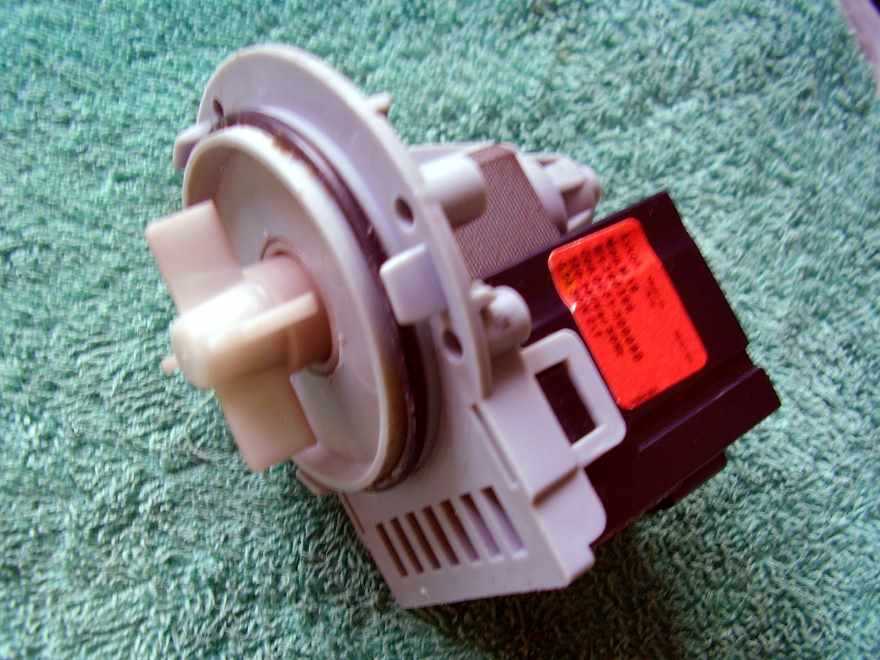

сливной насос для стиральной машины samsung

Если стиральная машина не сливает воду, то вероятных причин может быть три:
1 — Нет питания на сливной насос (все сливные насосы питаются переменным напряжение 220 вольт, которое подает на них силовой модуль управления, согласно выполнению программы микроконтроллером)

2 — Засор сливного шланги или фильтра слива (очень частая неисправность, но часто после устранения засора требуется все равно замена сливного насоса)
3 — Неисправность сливного насоса (т. е. напряжение на насос приходит, проход для слива воды открыт, но насос не крутится или крутится через раз)

Как проверить приходит ли питание на сливной насос?

проверка напряжения с модуля на сливной насос

Напряжение на сливной насос должно приходить только в нужный момент, например если выбрать программу ОТЖИМ, то подразумевается, что в процессе быстрых оборотов барабана, будет выделяться лишняя влага из белья, т.е. сливной насос должен работать параллельно с отжимом. Но стоит отметить, что сливной насос может начать работать, только после того как люк для загрузки белья заблокируется и модуль управления получит информацию об этом.

Часто достаточно проверить напряжение питания насоса с помощью мультиметра, который стоит в положение вольты, он должен показывать 220 вольт при программе слив или отжим, но очень часто мультиметры «немного дурят» и показывают 220 вольт, там где их нет, для этого нужно на контакты сливного насоса повесить лампочку от СВЧ или Холодильника на 15 ватт (не больше) и если уже лампочка горит, значит с питанием насоса все впорядке

Как часто чистить сливной фильтр?

фильтр сливного насоса

При отсутствие слива, первым делом нужно проверять сливной фильтр и только потом уже лесть внутрь, при этом сливной насос располагается во всех стиральных машинах снизу, чтобы вода поступала в него из бака самотеком, следовательно и сливной фильтр так же располагается внизу корпуса стиральной машины
Производитель знает что, сливные насосы постоянно забываются монетами, гвоздями, скрепками и прочими предметами, которые пользователи забывают вынуть из карманов, поэтому они предусмотрели лук для чистки фильтра сливного насоса в передней части, но бывают производители, например Indesit Ariston, у которых фильтр находится за декоративной пластиковой накладкой, которую нужно снять с помощью отверток

Все фильтры вкручиваются на резьбе, имеют на конце этой резьбы резиновую прокладку, которая и служит для защиты от протечек, перед тем как откручивать полностью фильтр нужно слить воду, а следовательно плавно откручиваем фильтр, подложив под него низкую посуду, как только она наполнилась закручиваем обратно и так пока полностью не сольем воду
После слива воды выкручиваем фильтр промываем его под проточной водой и смотрим внутрь корпуса, чтобы посторонние предметы были полностью вынуты и ничего не мешало вращаться крыльчатке насоса

Почему крыльчатка насоса крутиться рывками

якорь сливного насоса слиральной машины

Одна из конструктивных особенностей любого сливного насоса стиральной машины это вращение с рывками, так как якорь насоса выполнен из постоянного магнита, а вокруг него находится металлический статор, то он стремиться одинаково расположиться в этом статоре.

Крыльчатка крепиться к якорю с помощью специальной приставки, которая позволяет ей крутиться на валу почти на 180 градусов, это необходимо для того чтобы при стартовом разгоне насос успел набрать обороты, чтобы потом подхватить крыльчатку, при этом мощность насоса можно не делать очень большой.

Как прозвонить обмотку сливного насоса мультиметром?

проверка сливного насоса с помощью мультиметра

Для проверки сливного насоса можно применять мультиметр, для этого в начале нужно проверить фильтр слива, затем нужно проверить приходит ли напряжение на сливной насос во время отжима или слива и только потом проверять мультиметром.

Переводим мультиметр в положение «прозвонки» или измерения сопротивления (Ом)
В зависимости от мощности сливного насоса у Вас будет показывать от 200 до 500 Ом, это не так принципиально, главное чтобы это сопротивление было и оно было в этих пределах.

Часто сливной насос не звонится, при этом делается вывод о его неисправности, но мультиметр стоит в положения измерения Ом до 200 ом, а как мы знаем обмотка звониться чуть выше, т. е. нужно переключить мультиметр в следующий диапазон измерения

Какие бывают сливные насосы?

расположение контактов в сливном насосах

Первое и самое важное отличие это по типу крепления насоса к улитке, они бывают
— На трех винатах
— На трех защелках
— На четырех зещелках
— На восьми защелках

По расположению контактов
— Клеммы вперед а) Раздельно б) Вместе под фишку
— Клеммы назад а) Раздельно б) Вместе под фишку
По мощности не так принципиальный параметр, но многие мастера предпочитают чтобы отклонению от изначального значения в ватах было не более +-10 ватт

PMP000UN

81 шт.

Сливной насос Askoll M231 40W медь 3 винта клеммы назад раздельно

610 ₽

В корзину

PMP200UN

3 шт.

Сливной насос GRE 34W 8 защелок клеммы назад вместе

760 ₽

В корзину

PMP004UN

4 шт.

Сливной насос Askoll М114 25W 3 защелки клеммы назад раздельно

865 ₽

В корзину

PMP017BO

3 шт.

Сливной насос COPRECI 30W 4 защелки клеммы вперед вместе

885 ₽

В корзину

ZN5416

1 шт.

Сливной насос Askoll М230 34W 3 винта клеммы назад вместе

1055 ₽

В корзину

C00144997

70 шт.

Сливной насос Askoll M332 40w на 3 винтах алюминий

485 ₽

В корзину

PMP004ID

2 шт.

Насос с улиткой GRE548 мощность 100W

2375 ₽

В корзину

PMP007AR

1 шт.

Насос Askoll 25w с улиткой 3 винта клеммы назад вместе

940 ₽

В корзину

Блоки розжига

Устройство блока розжига газовой плиты

Насосы циркуляции

Устройство и замена циркуляционного насоса для посудомоечной машины

Компрессоры

Сколько стоит замена компрессора, какие они бывают и как определить поломку

Суппорта

Замена подшипников в стиральной машине с верхней загрузкой

Аноды

Зачем нужен АНОД водонагревателя и как часто его менять

Термостаты

Устройство и регулировка термостата холодильника

Как диагностировать стиральную машину, которая не сливает воду

Одна из худших ситуаций, кроме протечки, которая может возникнуть в вашей стиральной машине, — это когда у вас в ней полная одежда, и она не сливает воду вне. Есть несколько различных проблем, которые могут вызвать это, и обычно проблему довольно легко диагностировать.

Первое, что вы хотите сделать, это проверить линию подачи воды к стиральной машине и найти препятствия. Многие машины имеют небольшую область сбора/фильтрации непосредственно перед насосом, которую вы можете открыть, и иногда туда застревают мелкие предметы или, чаще, пух, что вызывает проблемы. При проверке на наличие проблем вам также может понадобиться снять насос, чтобы заглянуть внутрь входных и выходных трубок, где соединяются шланги. Однако помпа может быть засорена изнутри, а некоторые помпы имеют прозрачные корпуса, позволяющие в некоторой степени заглянуть внутрь. Вы можете видеть на первом изображении, что насос имеет передний винт на отверстии для проверки на наличие засоров и два шланговых соединения, которые необходимо проверить.

Следующая проблема может быть связана с подачей электрического сигнала на насос для его запуска. Когда стиральная машина переключается в пустой режим, происходят две вещи. Выключатель передней дверцы на стиральных машинах с фронтальной загрузкой должен блокировать дверцу, а на стиральных машинах с верхней загрузкой есть переключатель, который останавливает стиральную машину, когда вы ее открываете. Если эти переключатели неисправны, возможно, что насос никогда не запустится из-за предохранительных механизмов. Чтобы проверить это, вы можете использовать мультиметр, чтобы увидеть, поступает ли питание на насос. Вы также можете проверить выключатель при отключенной стиральной машине, отсоедините разъем от дверного выключателя и используйте омметр. Значение сопротивления должно быть равно нулю, когда переключатель разомкнут, и бесконечности или большому числу, когда он замкнут. Нажмите переключатель с подключенным омметром, и он должен измениться. Если это не так, вы знаете, что переключатель неисправен и его необходимо заменить.

Возможно, насос неисправен. Если вы убедились, что насос не засорен, линии подачи и слива не засорены и не выглядят поврежденными, вы можете проверить насос с помощью вольтметра. Установите вольтметр на Ом и прочтите указания с помощью вольтметра. Вы хотите проверить непрерывность, и вы хотите, чтобы между положительным и отрицательным выводами на насосе было соединение. Если в насосе нет непрерывности или соединения, значит, насос неисправен и его необходимо заменить.

Проверка насоса стиральной машины с ременным приводом

Вышеупомянутый диагноз относился к стиральным машинам, имеющим насос со встроенным двигателем. Если у вас есть насос, который приводится в действие ремнем, вы должны выполнить шаги, чтобы проверить наличие засора, но, очевидно, вы не можете проверить двигатель на насосе. Вы должны осмотреть ремень на предмет износа или ослабления.

Обычно, когда ремень изнашивается, вы можете услышать скрипящий звук, но по нему не всегда можно определить. Лучше всего снять переднюю крышку со стиральной машины и откинуть ее назад, чтобы вы могли добраться до ремней внизу. Найдите ремень, который идет от двигателя омывателя к насосу, и сожмите две стороны ремня вместе. В ремне должен быть люфт, и вы ищете движение двигателя. Когда вы сжимаете ремень вместе, двигатель должен двигаться, когда вы достигаете примерно 1/4 дюйма пространства между двумя сторонами ремня. На насосе есть регулировка, ослабляя его болты, но не снимая их, вы можете сдвинуть насос в сторону, чтобы натянуть или ослабить ремень.

Необходимо проверить наличие люфта в валу, приводящем в движение насос, на валу не должно быть заметного люфта или раскачивания, а также на наличие утечек из насоса.

При необходимости замените насос. Также проверьте свои предохранительные выключатели, как если бы вы использовали фронтальный погрузчик.



Последнее примечание

Насосы для стиральных машин не очень дорогие. Вы можете получить насос, с приводом от электродвигателя или с ременным приводом, примерно за 30 долларов в большинстве мест поставки.

Если ремень насоса вышел из строя, вы можете одновременно заменить приводной ремень. Обычно они стоят около 15 долларов каждый.

Самое сложное в этой работе — наклонить стиральную машину назад, если вам нужно заменить ремень или насос с ременным приводом. Это работа, которую большинство людей может выполнить за полдня с помощью основных инструментов, таких как отвертка и набор торцевых головок.

Тест дренажного насоса Maytag Bravos (Тест 7)

Колби Колман

Будучи партнером Amazon, мы получаем комиссию за соответствующие покупки.

Ниже описано, как выполнить проверку сливного насоса Maytag Bravos – неисправность сливного насоса является одной из наиболее частых причин проблем со сливом на этих стиральных машинах

Проверка сливного насоса Maytag Bravos — как проверить сливной насос на стиральной машине Maytag Bravos

Если стиральная машина Maytag Bravos не сливает воду, выполните следующую проверку: водой (из корзины) и выньте все предметы, загруженные в корзину.

Предварительные тесты

1. Проверьте наличие препятствий (в обычных подозрительных областях). Если вы их найдете, очистите, а затем перейдите к шагу 2.
2. Проверьте дренажный насос (и рециркуляционный насос на некоторых моделях) и электрические соединения, включив дренажный насос (и рециркуляционный насос на некоторых моделях) в режиме сервисного тестирования (см. технический паспорт для вашей конкретной модели).

В следующей процедуре предполагается, что вы не выполнили указанные выше действия.

Проверка сливного насоса стиральной машины Maytag bravos – шаг за шагом

3. Отключите стиральную машину от сети (или отключите питание).
4. Снимите консоль, чтобы получить доступ к главному элементу управления.
5. Визуально проверьте, вставлен ли разъем J4 в главный блок управления машины (до упора).

Если визуальная проверка прошла успешно, перейдите к шагу 6. ​​

И если разъем J4 был вставлен неправильно, подсоедините его и снова выполните шаг 2 выше.

6. Снимите разъем J4 с главного блока управления.

Возьмите омметр и проверьте значения сопротивления (как указано в таблице ниже) на следующих выводах разъема J4:

Компонент	Схема контактов разъема J4	Правильное сопротивление
Дренажный насос	J4, 1 и 3	12–15 Ом
Рециркуляц. Насос	J4, 1 и 5	26–32 Ом

Если значения сопротивления открыты/выходят за пределы допустимого диапазона, перейдите к шагу 7.

Если значения правильные, перейдите к шагу 11.

7. Наклоните машину назад, чтобы получить доступ к дренажному насосу (и рециркуляционному насосу на некоторых моделях).

Убедитесь, что насос полностью свободен от препятствий.

8. Теперь визуально проверьте все электрические соединения (на сливном насосе/насосе рециркуляции).

Если визуальная проверка прошла успешно, перейдите к шагу 9.

И, если есть ослабленные соединения, отсоедините и снова подключите ослабленные электрические соединения и повторите шаг 2 еще раз.

9. Возьмите омметр и проверьте целостность жгута проводов (между сливным/рециркуляционным насосом и главным блоком управления).

Инструкции см. в таблице ниже:

Если обнаружена непрерывность, перейдите к шагу 10.

Если непрерывности нет, замените нижний жгут омывателя и выполните шаг 2 еще раз.

10. С помощью омметра измерьте сопротивление на двух клеммах насоса.

Сопротивление должно быть указанным ниже:

Компонент	Правильное сопротивление
Дренажный насос	12–15 Ом
Рециркуляционный насос	26–32 Ом

Если значения открыты/выходят за пределы допустимого диапазона, замените весь двигатель насоса.
