Подключение стиральной машины к электросети: выбор сечения провода

Подключение стиральной машины к электросети – ответственный этап. Ошибки приводят к поломкам самого устройства, перегреву проводки, коротким замыканиям и даже пожарам. Мы расскажем о том, как подготовить коммуникации к подключению стиральной машины к электросети, правильно выбрать розетку и защитить агрегат от скачков напряжения.

Содержание

1. Подготовительный этап
2. Нормы подключения
3. Расчет потребления электроэнергии
4. Схема подведения коммуникаций
5. Требования к розеткам
6. Мощность и сечение кабеля
7. Прокладка кабеля
8. Устройство защитного отключения
9. Заземление
10. Защита от скачков напряжения
11. Особенности подключения на кухне
12. Ошибки при подключении
13. Заключение

Подготовительный этап

Подготовка к установке машины заключается в прокладке электрических коммуникаций. Перед тем, как приступать к прокладке электропроводки, закупают следующие комплектующие:

1. Провода.  Исходя из средней мощности стиральной машины выбирают медный провод с тремя жилами сечением 2-3 мм и качественной изоляцией.
2. Устройства аварийного отключения (или выключатели дифференциального тока). Они защитят прибор от перепадов напряжения.
3. Автоматический выключатель. Автомат защитит машину от короткого замыкания и недопустимого снижения напряжения. В комплекте с устройством аварийного отключения выключатель защитит технику от всех рисков, связанных с электричеством.
4. Дополнительные комплектующие – клеммы, кабель-каналы, хомуты и прочее.

Прежде чем покупать все необходимое, стоит ознакомиться с инструкцией к прибору и правилами подключения стиральной машины к электросети.

Нормы подключения

Правила подсоединения стиральной машины к сети включают следующее:

• использование проверенных схем подсоединения к электричеству, разработанных специалистами;
• исключение скручивания медных и алюминиевых проводов;
• применение проводов подходящего сечения;
• исключение заземления с помощью водопроводных труб, радиаторов и тому подобного;
• применение подходящих розеток с керамической основой;
• исключение из электроцепи удлинителей и переходников.

Перед прокладкой проводки важно учесть все электроприборы, которые будут к ней подключены (помимо стиральной машины) и рассчитать номинальную мощность приборов.

Расчет потребления электроэнергии

Производители выпускают стиральные машины разной мощности. Информация о количестве потребляемых кВт указана в документации к прибору. Также мощность определяют по классу энергопотребления, к которому относится техника.

Потребление электроэнергии стиральной машиной зависит от режима стирки, количества белья и типа материала. Средний показатель мощности – 4 кВт. При этом машины класса А+++ потребляют всего 0,15 кВт/ч на 1 кг белья.

Внимание. Самые экономичные устройства – это те, которые относятся к классу А+++. Они потребляют минимальное количество электроэнергии (около 0,15 кВт/ч).

В стиральной машине четыре основных потребителя энергии:

1. Двигатель – он отвечает за вращение барабана.
2. ТЭН – отвечает за подогрев воды и автоматизированную сушку.
3. Помпа – откачивает воду.
4. Панель управления – это различные лампочки, датчики, индикаторы, отвечающие за работу прибора.

Общая мощность стиральной машины складывается из мощности каждого из этих четырех компонентов. Чем мощнее каждый из них, тем больше энергии потребляет прибор в целом.

Схема подведения коммуникаций

Грамотное подведение коммуникаций обезопасит машину от большинства рисков. Прежде всего, к месту установки проводят отдельный кабель с соответствующим сечением напрямую от распределительного электрощита, включив в цепь автомат, устройство аварийного отключения и заземление.

Если такой возможности нет, то провод ведут от розетки электроплиты. Подводка плиты, как правило, делается с запасом и способна выдержать дополнительную нагрузку.

Важно. Провода из разных металлов соединяют с помощью клемм. Скручивать такие провода нельзя.

Далее подключают по схеме автомат, устройство аварийного отключения и делают заземление. В итоге три жилы провода сходятся в евророзетке с керамической основой и возможностью подключения провода заземления.

Требования к розеткам

Для подсоединения стиральных машин к сети применяют розетки с заземляющим контактом (их еще называют евророзетки). Лучше использовать розетку с керамической арматурой.

Важно. Использование в электроцепи удлинителей, тройников и переходников нежелательно, так как может привести к короткому замыканию в случае слабого контакта, перегрузки или попадания воды.

Если розетка устанавливается в ванной комнате, то выбирают специальное устройство с повышенным классом защиты, предназначенное для использования в условиях сильной влажности.

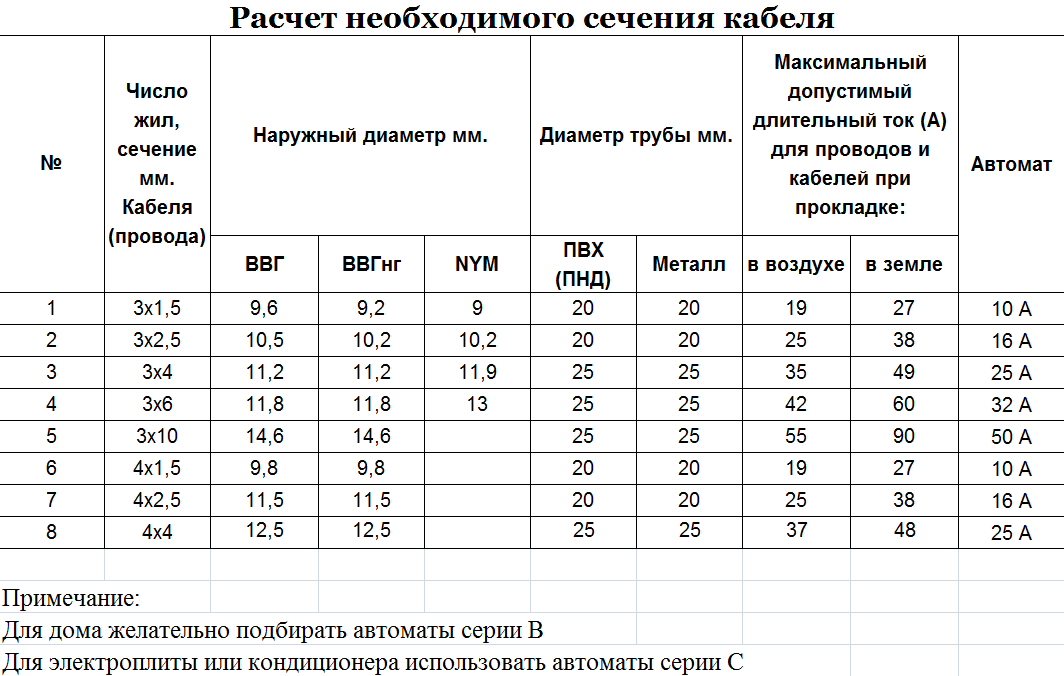

Мощность и сечение кабеля

Мощность большинства современных стиральных машин варьируется от 2 до 2,5 кВт. Эти данные указаны к документации к прибору. Зная мощность, определяют необходимое сечение питающих проводов.

Внимание. Для питания стиральной машины прокладывают медный трехжильный кабель (фаза, ноль, земля).

Чаще всего в квартирах для стиральной машины автомата используют сечение провода 2,5 кв. м. Такое сечение позволит кроме стиральной машины подключать в ту же розетку фен, электробритву и другую мелкую технику. Соответственно, для защиты этой розеточной линии используют автоматический выключатель с номинальным током 16 (А), характеристика С и УЗО на 25 (А), 30 (мА).

Прокладка кабеля

Перед прокладкой кабеля определяют местоположение розетки. При этом учитывают высоту ее размещения и удаление от распределительного щита.

Определившись с маршрутом прокладки кабеля, его отмечают на стене маркером, как и место для подрозетника. В стене штробят канал и отверстие для розетки, удаляя попутно арматуру при помощи болгарки. После этого электрический кабель тянут от щита к розетке.

Устройство защитного отключения

Устройство защитного отключения (УЗО) предназначено для защиты человека от поражения электрическим током в случае возникновения поломок или при контакте с находящимися под напряжением частями электроприбора, а также для предотвращения коротких замыканий и пожаров.

Как правило, УЗО для стиральной машинки ставят в паре с автоматом. Но можно установить один дифавтомат вместо этих двух устройств, он защитит и человека, и технику.

При выборе УЗО для стиральной машины ориентируются на мощность устройства. Большинство моделей потребляют около 2 кВт, что превышает номинал в 10 А. Следовательно, автомат или дифавтомат выбирают такой, который срабатывает при токе больше 10 А. Это устройство на 16 А.

Заземление

Место для установки агрегата чаще всего выбирают в ванной. Работа в условиях повышенной влажности автоматически повышает риски при эксплуатации. Поэтому последние модели оснащены защитой от поражения электрическим током класса 1. Это обеспечивается защитным заземлением.

Если дом, в котором вы живете, построен недавно, то никаких дополнительных действий для заземления машины не предпринимают. В таких домах уже предусмотрено заземление и современная проводка со встроенным третьим проводом.

В старых домах выполняют заземление стирального аппарата от электрощита. В нем крепят нулевой провод, который и будет работать как заземление. Ноль раздваивают и фиксируют специальные шины как на нулевой провод, так и на заземление. От этих шин пускают проводку к машине и устанавливают новую розетку, рассчитанную на заземление. Таким образом, компенсируют отсутствие третьего провода в домах старого образца.

Защита от скачков напряжения

С функцией защиты от скачков напряжения справится дифавтомат. Это устройство помогает защитить от токового удара и отключить сам уровень нагрузки на автомат при перепадах в электросети. Таким образом исключается риск травмирования человека и повреждения машины из-за резких перепадов в сети.

Для стиральных машин выбирают те модели дифавтоматов, которые имеют минимальное значение отключения тока при 16 А, а сам уровень отключения в автоматическом режиме дифференциального тока – не более 30 мА.

Это интересно:

Порядок установки стиральных машин по уровню чтобы не прыгали

Размеры встраиваемой стиральной машины: ширина, высота, глубина

Как сделать сушилку для овощей и фруктов самостоятельно

Особенности подключения на кухне

Подключение стиральной машины на кухне принципиально не отличается от подключения в ванной комнате. Для устройства также поводят выделенную линию питания от щитка и устанавливают специальную евророзетку.  Другую энергоемкую технику к этой линии не подсоединяют.

Внимание. Оптимальное решение при размещении машины на кухне – подключение к щитку при помощи трехжильного кабеля, на который монтируется защитный автомат.

Защита от короткого замыкания обеспечивается установкой УЗО. Розетку монтируют выше уровня пола на высоту, которая не позволит попасть в нее воде в случае утечки. Розетка должна быть с заземлением.

Смотрите это видео на YouTube

Ошибки при подключении

Перечисли наиболее распространенные ошибки, допускаемые при подключении устройства к сети:

1. Использование нештатной электропроводки (недостаточное сечение кабеля,  однослойная изоляция). Это приводит к перегреву проводов, оплавлению изоляции, коротким замыканиям.
2. Использование существующей старой проводки низкого качества. Оптимальное решение – подключение через отдельный трехжильный кабель соответствующего сечения от распределительного щитка с установкой автоматических выключателей, рассчитанных на ток не менее 16 А.
3. Отсутствие заземления. Качественное заземление – залог безопасной и долгой эксплуатации устройства. Неквалифицированное местное “зануление” заземляющего проводника не обеспечивает требуемого качества заземления и не исключает возникновения нештатных ситуаций, приводящих к поражению электрическим током.
4. Использование неисправных или некачественных двухпроводных розеток без индивидуального заземления. Это приводит к перегреву проводки, ее оплавлению, поражениям электрическим током и поломкам прибора.
5. Неправильное встраивание в гарнитур. Эта ошибка характерна при размещении агрегата на кухне. Машинка во время работы вибрирует и поэтому не должна быть зажата стенками и столешницей.

Заключение

Самостоятельное подсоединение стиральной машины к источнику питания начинают с внимательного изучения инструкции к прибору. Подключение проводят при помощи индивидуального трехжильного провода подходящего сечения и специальной розетки с заземлением. На линию также ставят УЗО и автомат или дифавтомат для защиты от нештатных ситуаций.

Пренебрежение правилами приводит к перегреву проводки, возникновению коротких замыканий, пожарам, поражениям электротоком, поломкам электроприборов.

Смотрите это видео на YouTube

Подключение стиральной машины к электросети

Многие мастера занимаются и установкой бытовой техники, следует строго соблюдать требования ПУЭ, не идти на поводу безграмотных хозяев, делать так, как требуется или НИКАК, последствия могут быть — мало не покажется!


Содержание

• Подключение стиральной машины к электросетям
• Установка во влажных помещениях

Подключение стиральной машины к электросетям

подключение стиральной машины к сетиРасполагать автомат или розетку в удобном для отключения бытовой техники месте. Немного отклонюсь от электрической темы (Тоже и с краном подачи воды. Краны устанавливать в доступном месте с металлической ручкой, пластмассовые ломаются, последствия известны. [b]КОНЕЦ[/b] шланга слива при входе в канализацию (трубу большего диаметра) [b]не ниже ~ 60 см.[/b] Иначе возникновение «сифона» дело времени, не относится к машинам с антисифоном).
Автоматы защиты ставить впритык к потребляемому току. Ток срабатывания по КЗ у автоматов до 10 номиналов.

Прим. автомат 10ампер ток КЗ 100ампер, а у автомата 16 ампер ток КЗ уже 160 ампер!

Соответственно и сечение проводов нельзя занижать, чтобы автомат успевал отключиться до появления дыма от перегрева проводов, использовать кабель в двойной изоляции, для него не нормируется высота прокладки. При прокладке в кабель каналах использовать многожильный кабель, допускающий минимальные радиусы изгиба, по ПУЭ нормируются радиусы изгиба одножильных кабелей.

Установка во влажных помещениях

Для влажных помещений (помещения с повышенной опасностью) проводку устанавливать через УЗО (ПУЭ). Заодно используя НОЛЬ (N) перед УЗО мы получаем третий провод (PE) – защитный провод зануления в «Евро» розетке для подключения КБТ, если не использовать УЗО то провод зануления надо (по ПУЭ) протягивать от щита с соединением под отдельный от НОЛЯ болт.

Вообще, считаю установку УЗО обязательным на КБТ. При возникновении утечек УЗО начинает отключать нагрузку, и мастер устраняет дефект до возникновения Бабаха, самый яркий статистический пример — стиралки Бош, у которых прогорают ТЭНы с КЗ и в половине случаев еще и страдает электроника, ремонт выходит?

На Канары дешевле съездить!

При прокладке проводки исходить из требования надежности контакта, Очень характерно поведение СМА при слабом контакте в сети питания – при включении клапанов, моторов, то есть нагрузки с реактивной составляющей, машина через секунды останавливается и затем следующая попытка начать работу и так бесконечно, а на модуле упрвления визуально это никак не отражается. Встречал такой анекдот даже на столбе ввода в многоквартирный дом. При этом приборы с чисто активной нагрузкой (Утюги, чайники т.п.) работают без нареканий

В распаячных коробках все соединения пропаивать, если встречаются медь + алюминий, это гальванопара, напрямую соединять нельзя только через сжимы (в скрутках со временем происходит окисление соединения, увеличение сопротивления и как следствие нагрев, далее наклонная плоскость в сторону пожара), все сжимы затягивать до предела для исключения слабого контакта, использовать сжимы из термореактивной пластмассы, а не из китайского полиэтилена, который при малейшем нагреве плавится. Обязательно пропаивать все сращения проводов в СМА, изолировать термоусадочными трубками не использовать скрутки проводов и изоленту (раскручивается, расклеивается и сползает – не предназначены для повышенных температур и вибрации) . При изоляции сращений проводов в духовках, пробоях изоляции проводов свечей электророзжига газовых поверхностей и плит пользоваться силиконовой изолентой, плюсы: высокая термостойкость, супер — диэлектрик, самовулканизируется и превращается в монолит, из минусов: мала механическая прочность, необходимо учитывать при использовании, поэтому не годится в СМА.

Коментарии 10

Для коментария нужно войти или зарегистрироваться

@user_11748

23 декабря 2017

@user_11235

17 июня 2017

@user_11748

21 декабря 2017

@user_11650

13 января 2017

@user_11603

13 января 2017

@user_11748

23 декабря 2017

@Алексей К.

23 декабря 2017

@user_11749

25 января 2018

@user_12148

11 декабря 2020

@Александр Р.

12 июля 2018

Нужно ли заземлять стиральную машину?

Добро пожаловать в SelfCleaners Некоторые ссылки на этой странице являются партнерскими, что означает, что если вы решите совершить покупку, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас.

Заземление или заземление — это передача электрического разряда на землю путем соединения части цепи или прибора непосредственно с землей.

Стиральные машины должны быть заземлены или заземлены, чтобы защитить их от чрезмерных электрических разрядов, которые могут привести к поражению людей или повреждению электрических компонентов стиральной машины.

Электрическое заземление или заземление так же стары, как и само электричество. Заземляющий кабель защищает цепь или устройство, проводя избыточный разряд, от скачков напряжения, короткого замыкания или молнии и направляя его в виде нейтральной энергии на землю (мать-землю).

Что будет, если не заземлить стиральную машину?

С точки зрения непрофессионала, заземление делает с любым прибором или цепью, в данном случае с нашей стиральной машиной, то же самое, что дренажная система с домом или городом.

Без дренажа избыточная вода, образующаяся в результате бытовой и производственной деятельности, безопасно направляется в городской канал, чтобы предотвратить затопление дома сточными водами.

Кроме того, в случае дождя или даже шторма городская канализация отводит лишнюю паводковую воду в канал или даже обратно в реки и океаны.

Представьте, какой была бы жизнь без дренажа. Несмотря на отсутствие питьевой воды, хороший дренаж так же важен, как и городская система водоснабжения.

Вот насколько важно заземление для электроприборов. Хотя электроприборы не несут энергию, производящую ток, но имеют надлежащий канал для отвода избыточного тока, они вскоре будут перегружены и разрушены внезапным скачком тока, вызванным такими внешними факторами, как гроза и молния.

Содержание

Как выполняется заземление

Давайте упростим процесс передачи электроэнергии от источника питания в наши дома.

Понимание этого поможет увидеть роль земли во всей установке.

Во-первых, чтобы иметь электроэнергию, должны быть:

1. Источник питания
2. Пункт назначения.

Источником в данном случае является городская электросеть или трансформатор. Пока пунктом назначения являются наши дома.

Не углубляясь в электричество, скажем, что в каждой бытовой электросети есть провод, передающий положительную электрическую энергию от городской сети к дому. Этот провод обычно окрашен в красный цвет (международный стандарт цвета).

Второй провод несет нейтральную энергию от дома обратно в городскую сеть. Обычно это черный цвет.

В таблице ниже показаны все международно признанные коды мощности для различных источников электроэнергии.

90 056 Черный

Комбинация кабелей	Фаза (положительная)	Нейтральная (отрицательная)	900 12 Земля (земля)
Красный Черный Желтый	Красный	Черный	Желтый
Красный Черный Черный	Красный	Черный	Коричневый
Красный Черный Желто-белый	Красный	Черный	Желто-белый
Красный Черный Зеленый	Красный	Зеленый

Как правило, если в любом кабеле есть красный, черный и третий цвет, то третий цвет — это земля.

В 2-жильном кабеле только черный и белый, черный — это ток, а белый — нейтраль. Нет земли.

Когда движение положительной энергии (жизни) в дом образует петлю, а отрицательная энергия (нейтральная) от дома обратно в городскую сеть замыкает петлю, в пункте назначения (в отдельных домах) вырабатывается электроэнергия

Однако к установке подключен и третий провод. Работа этого третьего провода заключается в защите функции потока энергии (к и от) положительного и нейтрального кабелей от внешней электрической энергии.

В цепях переменного тока, которые используются в электросетях и генераторах (все, что не питается от батарей постоянного тока), положительные и отрицательные источники питания называются активными и нейтральными соответственно. Но для простоты мы будем называть их положительными и отрицательными.

Электрическая энергия постоянно вырабатывается в атмосфере:

1. Статическая энергия от сухого воздуха и пыли
2. Гром и молнии
3. И т. д.

Электрическая энергия часто чрезвычайно велика для потребления человеком. Когда они мешают потоку бытовой электроэнергии в домохозяйствах, они уничтожают любые устройства в своих частях

Вы можете сравнить энергию от электроэнергии, используемой в домах, с воздухом от кондиционеров, а также с молнией, такой как ураган или другие бури . Когда встречаются оба, страдает только один, ваш АС.

Функция третьего провода состоит в том, чтобы создать безопасную часть для этой внешней энергии.

Он притягивает эту энергию, действует как коридор и направляет ее к вкопанному в землю стержню. Этот стержень посылает электрическую энергию на землю или землю.

Именно поэтому его называют Землей или Землей.

Это слишком упрощенное (и, вероятно, неполное) объяснение того, как работает заземление.

Подробное объяснение земной системы см. в статье 9 Википедии.0007

Отношение бытовой электроэнергии к электроэнергии от освещения можно сравнить с водой в кухонном кране и паводковой водой во время ливня. Если оба пересекаются, страдает весь дом и вся сантехника. Чтобы предотвратить это, необходим дренаж, чтобы отводить паводковые воды от сантехники дома.

Как работает заземление стиральной машины

Все металлические поверхности и электронные платы являются потенциальной точкой заземления для наведенного тока от молнии.

Но металлический корпус стиральной машины особенно… из-за большой площади поверхности.

Чтобы стиральная машина могла пользоваться электрической защитой, обеспечиваемой проводкой дома, она должна быть подключена к заземлению дома.

Куда подключать заземляющий провод стиральной машины?

Трехконтактная вилка питания используется для подключения к розетке с заземлением.

Третий провод вилки соединяется с землей в розетке.

В тех редких случаях, когда шнур питания стиральной машины имеет только два провода, действующий и нейтральный, заземление необходимо создать вручную.

Третий провод прикручивается, наматывается или припаивается к любой металлической части стиральной машины и подключается к уже установленной системе заземления.

Затем эта система подключается либо к заземляющей проводке дома, либо к одному из заземляющих стержней в здании.

Никогда не подключайте заземление стиральной машины к газовой трубе, пластиковой водопроводной трубе или телефонной линии. Это может привести к поражению электрическим током, возгоранию или взрыву.

Нужен ли стиральной машине отдельный провод заземления?

Все стиральные машины оснащены трехконтактной вилкой. При подключении к настенной розетке, которая также подключена к системе заземления дома, отдельный заземляющий провод не требуется.

Но даже если к настенной розетке не подключен третий провод (это лакмусовая бумажка, даже если вы мало разбираетесь в электропроводке. Проводное соединение только с двумя проводами, без заземления. земля всегда является третьим кабелем в проводке.) вам нужно будет подключить отдельный провод заземления.

Все работающие стиральные машины должны быть подключены к системе заземления. Из соображений безопасности это не является необязательным дополнением к установке стиральной машины. Это обязательно.

Если настенная розетка не имеет заземляющего провода или шнур питания стиральной машины не имеет заземляющего провода, необходимо подключить отдельный заземляющий провод с использованием стандартного цветового кода для кабелей и подключить его к ближайшему заземляющему проводу или системе заземления.

Как определить, что в вашей стиральной машине неисправен или отсутствует провод заземления?

1. Использование двухпроводной вилки
2. Удары от внешнего корпуса стиральной машины.

Двухпроводная вилка

Четный кабель должен иметь положительный (под напряжением) и отрицательный (нейтральный) провода. Это кабель один и два.

Без одного из этих двух не будет электропитания ни одного блока.

Кабель заземления является третьим в любом кабеле.

Если у вашей стиральной машины два кабеля (на самом деле, у меня никогда не было двухпроводной), или проводка розетки имеет только два кабеля, то знайте, что заземление отсутствует.

Однако этот метод проверки сильно ограничен. Потому что, во-первых, он основан на предположении, что проводка является поверхностной проводкой

Для большинства конструкций, построенных с проводкой в ​​кабелепроводе, трудно увидеть кабель, который питает настенную розетку.

Во-вторых, плохая проводка может иметь 3 кабеля, без подключения третьего к земле дома.

Здесь на помощь приходит следующий прием.

Амортизаторы от внешнего корпуса стиральной машины

Как правило, стиральная машина не бьет током.

Единственным исключением является случай, когда провод под напряжением отсоединяется и касается внешней части прибора.

Это редкое явление.

Часто шокирующее моющее средство является признаком неисправного или несуществующего заземления.

В этом случае:

• Выключите машину,

• Вызовите электрика

• Убедитесь, что вокруг стиральной машины нет утечек или воды из других источников.

• Ограничить доступ к стиральной машине несовершеннолетним

Как заземлить стиральную машину

Как починить заземленную стиральную машину

Заключение

Для работы стиральной машины провод заземления не нужен. Он может функционировать без него.

Однако это важно для безопасности прибора и любой схемы. Но самое главное, для безопасности человеческой жизни.

Сечение провода для стиральной машины

Готовясь к капитальному ремонту кухни или ванной, очень важно загодя продумать состав и расположение электрических и других коммуникаций. Даже если вы не можете заранее предсказать, какое оборудование будет установлено в этих помещениях, все равно подумайте на перспективу. Если вы собираетесь установить стиральную машину в ванной или на кухне, заранее подумайте о прокладке для нее отдельного провода, и даже провода подходящего сечения. Зачем? Поговорим об этом в рамках данной публикации.

Для начала ответим на законный вопрос пользователя о том, зачем стиральной машине нужна отдельная, да еще и защищенная электролиния, которая к тому же идет не от распределительной коробки, а напрямую от щитка? Как известно, стиральная машина не может:

• подключаться к розетке через удлинитель;
• подключить к розетке, к которой уже подключен крупный потребитель;
• включите в слабую розетку с ненадежной проводкой.

Почему такие ограничения? Все очень просто — стиральная машина является одним из крупнейших потребителей электроэнергии, создающим большую нагрузку на электросеть.

Наибольшую нагрузку проволока испытывает в момент запуска программы отжима на высокой скорости в стиральной машине. В таких ситуациях алюминиевые провода розетки, к которой подключена стиралка, имея маленькое сечение, перегреваются и вполне могут стать причиной возгорания.

Решение в этом случае только одно – перед тем, как делать ремонт в помещении, где будет стоять стиральная машина, проложить прямо от щитка отдельный провод подходящего сечения, из подходящего материала, который будет питать влагозащищенную розетку. Эта розетка будет питать вашего домашнего помощника. Поступая иначе, вы рискуете устроить пожар в доме или, как минимум, испортить дорогую технику.

Если в этой же комнате вы планируете подключить, помимо стиральной машины, еще и посудомоечную машину, можно не прокладывать для нее отдельную линию, достаточно взять большой медный провод (с запасом), чтобы потом можно было поставить вторую розетку от него.

Электропроводка и другие аксессуары

В первую очередь необходимо решить, какой провод использовать. А именно, с каким разделом он будет, сколько проживет и из какого материала будет состоять? Начнем с материала. Опытные электрики не советуют брать алюминиевые провода для подключения крупных потребителей, да и вообще говорят, что провода из такого материала нужно выбирать только, в крайнем случае. Поэтому выбор не велик — берем медный провод.

Далее нужно определить количество ядер. По техническому регламенту любой современной стиральной машины сетевой шнур заземляется, а значит, и розетку для стирки надо делать с заземлением. Итак, нам достаточно взять провод с тремя жилами: одна жила фаза, вторая ноль и третья земля.

Теперь нужно рассчитать сечение этого трехжильного провода, питающего розетку стиральной машины. Мы, конечно, могли бы дать вам таблицу, в которой указано сечение провода, сила тока и мощность, на которую рассчитан кабель соответствующей толщины, но мы этого делать не будем.

Во-первых, средняя мощность любой современной стиральной машины составляет 2500 кВт. Во-вторых, мы заранее договорились, что возьмем провод, у которого есть запас по мощности, мало ли что будет в будущем.

Поэтому, руководствуясь собственными выводами и опираясь на мнение авторитетных специалистов, берем трехжильный медный провод (сечением 2,5 мм), с хорошей изоляцией. Помимо провода нам потребуются:

• влагостойкая розетка;
• дифавтомат;
медные клеммы и розетка
• ;
• пластиковый кабель-канал.

Влагозащищенная розетка необходима, так как стиральная машина используется в основном в ванной или на кухне, а это помещения, где царит сырость и влага.

Дифавтомат обеспечит универсальную защиту от сбоев, периодически возникающих в несовершенной энергосистеме России. Выбрать автомат (УЗО) для стиральной машины вам поможет размещенная на сайте одноименная публикация. Медные клеммы нужны для обеспечения надежного соединения частей проводки, но лучше вообще обойтись без соединений.

Ни в коем случае и никогда не стыкуйте медный провод с алюминиевым. Такая экономия может привести к повреждению электроприборов, питаемых от этой сети, и может стать причиной пожара.

Для установки розетки, на которую предполагается большая нагрузка, берите розетки только самого высокого качества. Бывали случаи, когда дешевые пластиковые розетки вызывали пожар. Пластиковый кабель-канал тоже лучше брать самого высокого качества.

Некоторые электрики не видят ничего плохого в прокладке кабеля прямо в желоб в стене, ведь он имеет изоляцию. На наш взгляд, провод лучше защитить дополнительно кабель-каналом, мало ли какие ситуации случаются, ведь электрическая сеть будет функционировать не один десяток лет.

Протяжка электрических коммуникаций

Перед протяжкой и подключением кабеля необходимо определить наиболее выгодное расположение розетки. Важно учитывать не только высоту, на которой будет располагаться розетка, но и ее удаление от распределительного щита. Нужно понимать, что чем дальше от щита розетка, тем больше стоимость комплектующих и тем больше придется штробить стену под провод, а решётка очень трудоёмкая работа.

Проложив трассу кабеля, отметьте ее маркером прямо на стене, также отметьте место, где необходимо будет просверлить отверстие под розетку. Дальнейшие действия будут зависеть от того, из какого материала сделана стена, в которой необходимо выдолбить желоб.

Если стена из мягкого материала, то штробление можно сделать «по старинке» с помощью молотка и зубила. Если стена из железобетона, то придется использовать перфоратор и болгарку. Перфоратором просверливаем отверстия вдоль будущего желоба, а затем соединяем их стамеской и молотком. По пути нам обязательно попадется подкрепление. Проводить под ним проволоку не желательно, поэтому для его частичного удаления воспользуемся болгаркой.

Начинаем тянуть электрический кабель от щитка к розетке. Намечаем места подключения электрокабеля (фаза, ноль, земля), но провод пока подключать не будем. В щит нам нужно будет установить еще и дифатомат. Нулевой и фазный провода пропускаем через дифатомат, а землю подключаем отдельно.

Не лишним будет напомнить, что все соединения должны быть тщательно изолированы.

Выводим провод из электрощита и протягиваем его по щелевому каналу. При этом в выдолбленный канал можно ввести пластиковый кабель-канал, вложив в него медный провод. Подведя провод к месту установки розетки, оставляем его пока в покое и приступаем к установке самой розетки.

1. Перфоратором сверлим отверстие в подрезчике (для удобства можно использовать специальное сверло).
2. Вставляем раструб в углубление и «садим» его на холодную сварку или герметик.
3. Подводим концы проводов к розетке.
4. Распаковать новую влагозащищенную розетку, вытащить ее «потроха».
5. Подключаем фазу, нулевую жилу, а также землю к соответствующим контактам розетки.
6. Фиксируем основание розетки в подрозетнике, чтобы она «сидела» плотно и не болталась.
