Стиральная машина с прямым приводом: плюсы и минусы

Стиральные машины с прямым приводом на современном рынке бытовой техники, представлены множеством брендов, конкуренция между которыми в борьбе за клиента заставляет искать новые подходы. Решение было найдено когда южно — корейские разработчики применили инверторный двигатель.

Компания LG еще в далеком 2005 году, одна из первых внедрила систему прямого привода в своей линейке стиральных машин. Часто в магазинах можно заметить модели с наклейкой Direct Drive, что говорит о применении такой технологии. Несмотря на то, что автоматические стиральные агрегаты уже на протяжении долгого времени являются высоко-технологическим продуктом, совершенствование электроники, механических узлов и электрической части происходит постоянно.

Содержание

  1. Прямой привод и принцип работы
  2. В чем отличие прямого привода от обычного?
  3. Преимущества и недостатки прямого привода
  4. Обзор некоторых моделей
  5. Какая стиральная машина лучше?

Прямой привод и принцип работы



Привод без ременной передачи подразумевает использование в системе инверторного двигателя с прямым приводом. Курс физики в общеобразовательной школе дает полное представление о том, что такое постоянный и переменный ток, а также рассказывает об электрических машинах на постоянных магнитах.

Инвертор — это по другому частотный преобразователь, который преобразует переменный ток в постоянный с необходимой частотой и имеет возможность точно регулировать скорость вращения ротора. Работа инверторного двигателя основывается на том же принципе что и у обычного двигателя, разница лишь в конструктивном исполнении. Ротор двигателя начинает вращательное движение за счет образования электромагнитных полей.

В отличие от так называемых коллекторных двигателей, инверторный мотор не имеет специальных токоподводящих щеток и трущихся поверхностей. Он состоит из постоянного магнита, выполняющего роль статора, и расположенных по кругу в роторе катушек индуктивности. Вал ротора одновременно является валом барабана стиральной машины. Регулировка скорости вращения барабана стиральной машины происходит за счет частотного преобразователя, который изменяет напряжение, и только потом передает его на статор. Электрические сигналы на двигатель поступают с электронного модуля. Это позволяет отладить все режимы стирки с максимальной точностью.

В чем отличие прямого привода от обычного?

В агрегатах с прямым приводом применяется мотор с инверторным двигателем, который монтируется непосредственно на барабан и не требует установки ременной передачи. В качестве механизма для изменения скоростей используется специальная муфта. Непосредственный привод исключает использование таких дополнительных передаточных элементов как крепления и шкивы, делая конструкцию более компактной. Такие стиральные машины могут визуально совершенно не отличаться от агрегатов с ремнем, однако модели с различными видами могут обладать и своими, присущими им преимуществами и недостатками.

Устройства прямого привода разрабатывались с целью повышения рабочих характеристик, и во многих аспектах производителям это удалось. Выбор и покупку стиральной машины с прямым приводом можно рассматривать в качестве приоритетной, благодаря ряду очевидных преимуществ:

  • В конструкции содержится минимум трущихся частей и деталей, за счет чего существенно повышается надежность всех узлов и снижается энергопотребление и уровень шума;
  • Такому элементу, как инверторный мотор практически не требуется техническое обслуживание;
  • За счет осевого расположения всей конструкции на одном валу, удается более точно сбалансировать всю систему. В сбалансированном барабане белье распределяется более качественно, что на различных режимах стирки существенно снижает уровень вибрации;
  • Точное управление быстрым мотором делает возможным откорректировать каждый этап стирки с максимальной точностью. Агрегаты автоматически определяют степень загруженности, и в соответствии с этим подбирают оптимальную мощность и расход воды. Если барабан окажется перегруженным, умная электроника выдаст ошибку и агрегат не запуститься. Заложив необходимое количество белья можно с минимальным уровнем потребления воды и энергии добиться максимального качества стирки.

Привод без ремня наряду с очевидными достоинствами имеет и ряд отмеченных специалистами недостатков:

  • Чувствительность к колебаниям напряжения в электрической цепи. При низких значениях напряжения двигатель может не запуститься;
  • Так как сам мотор находится на одном валу с барабаном, в случае повреждения сальника вода может попасть на электрическую часть двигателя и привести к короткому замыканию;
  • Подшипники барабана, из-за особенности конструкции располагаются близко друг к другу, что увеличивает на них нагрузку и снижает их ресурс работы;
  • Относительно более высокая стоимость покупки и ремонта.

Обзор некоторых моделей

Заслуженную репутацию на отечественном рынке в сегменте стиральных машин с непосредственным приводом имеют южнокорейские марки Samsung, LG и немецкий концерн Bosch. Продукция этих компаний отличается технологичностью и внедрением самых передовых технологий.

В агрегатах Samsung применяется технология стирки EcoBubble, суть которой в использовании пеногенератора, он смешивает в баке стиральный порошок, воду и воздух, а образовавшаяся пена глубоко проникая в ткань эффективно удаляет загрязнения. Samsung также оснащает свои агрегаты системой VoltControl защищающей машинку от перепадов напряжения и выдерживающей скачки до 400 Вольт, что особенно актуально для устройств с инверторными моторами. Кроме того, компания Samsung представляет гарантию на инверторные двигатели сроком на 10 лет.

Главной особенностью стиральных машин от корейской компании LG является привод Invert Direct Drive c технологией Six Motion, подразумевающей шесть различных алгоритмов вращения барабана для достижения наилучших результатов стирки. Специалисты LG также уверены в качестве своих инверторных моторов и гарантируют их безаварийную работ в течение десятилетнего срока.

Немецкое качество Bosch давно известно потребителям бытовой техники. Отличительной особенностью стиральных машин Bosch всегда была и остается высокая надежность, но и по внедрению инноваций, европейцы не отстают от своих азиатских конкурентов. Стиральные машины Bosch с прямым приводом оснащенные технологиями EcoPerfect и SpeedPerfect позволяют в значительной степени снизить расходы электропотребления, что особенно актуально во время постоянного повышения цен на энергоносители.

Какая стиральная машина лучше?

Задумываясь, стоит ли покупать стиральную машину с прямым приводом, необходимо взвесить все «за» и «против». Конструкция таких видов постоянно совершенствуется, что избавляет стиральные машины от присущих этим агрегатам недостатков. Что касается стоимости, то именитые бренды предлагают линейки стиральных машин с непосредственным приводом как премиум, так и эконом класса. В целом цены на агрегаты с ремнем и без ремня стали выравниваться, и при всех равных характеристиках конструкция без ременного привода все же является технологическим шагом вперед. Долгий срок службы, высокая надежность и низкое энергопотребление выгодно отличают устройства прямого привода от конкурентов.

( 7 оценок, среднее 3.43 из 5 )

Стиральные машинки с прямым приводом и обычные – в чем разница

Первым, кто начал разработку стиральных машин, стала небезызвестная нам всем компания LG, которая помимо многих интересных программ стирке и дополнительных функций запатентовала прямой привод.

Но подчас даже такая высококачественная техника может выйти из строя.

Содержание

  1. Прямой привод стиральной машины
  2. Значение механизма
  3. Отличия прямого привода от других преобразователей
  4. Конструктивные признаки устройства
  5. Прямой привод. Достоинства и недостатки
  6. Плюсы прямого привода
  7. Минусы прямого привода

Прямой привод стиральной машины

Значение механизма

Прямой привод исполняет роль электрического устройства, которое может выполнить преобразование электромагнитной энергии в линейное или же поворотное перемещение.

Конструкция подобного двигателя совершает передачу действия на ротор за счет воздушного зазора, что полностью исключает вероятность изнашиваемости движущихся элементов.

Прямой привод признан самым надежным электродвигателем.

Привод – это основной конструктивный элемент любого стирального устройства. На данный момент прямой привод и его устройство используют при изготовлении своих моделей стиральных машин такие производители, как LG, Вирпул, Сирс и множество других.

Отличия прямого привода от других преобразователей

Меньше шума

В обычных машинках распространена передача вращения барабана ременного типа. Получается, что в таких устройствах барабан фиксируется на ремнях, которые обеспечивают передачу крутящегося момента от вала.

Наиболее уязвимой частью данной системы являются ремни, которые время от времени изнашиваются и нуждаются в полной замене. Помимо этого, сама стирка и отжим в стиралках с ременной передачей сопровождены высоким уровнем шума и вибрации.

Главным отличительным свойством машинок, которые оснащены прямым приводом, считается полное отсутствие в моторе каких-либо щеток или ремней, которые называют контактирующими узлами.

Чтобы узнать, оснащена ли ваша стиральная машинка прямым приводом, осмотрите корпус – если привод есть, то на лицевой стороне вы увидите наклейку «Direct Drive».

Больше вещей

За счет того, что в корпусе будет больше свободного пространства, а электродвигатель стиральной машины мощнее, модели прямого привода отличатся тем, что в них можно загружать больше вещей, чем в аналоговые машинки без прямого привода.

Равномерное очищение вещей

В обычных стиральных устройствах процесс стирки сконцентрирован на вещах, которые расположены в нижней части барабана, тогда как в  стиральных машинках прямого привода удаление загрязнений идет за счет верчения барабана и взад, и вперед.

Конструктивные признаки устройства

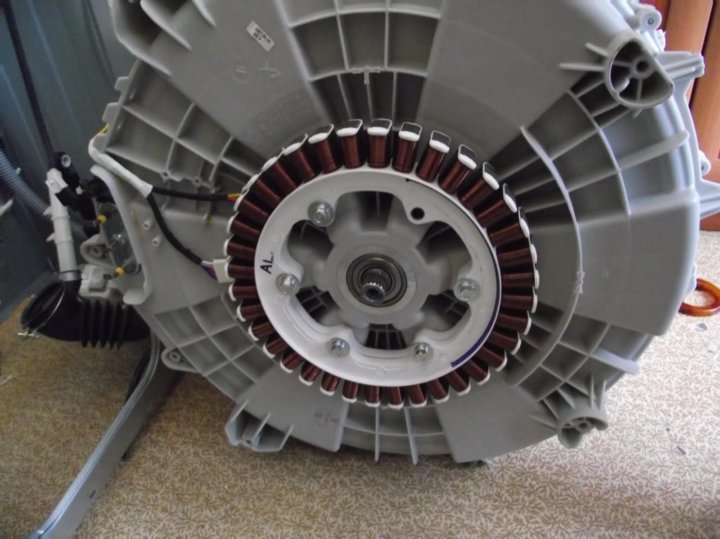

В стиральных машинках с прямым приводом двигатель прикреплен к барабану без ремня и шкивов, а вместо них используется специальная муфта, которая играет роль электродвижущего приспособления коробки скоростей.

Отсутствие лишних передаточных элементов в таких моделях делают ее более компактной.

Во многих случаях в стиральных конструкциях с прямыми приводом установлен трехфазный бесколлекторный двигатель. Его составляющие – ротор (постоянный магнит) и статор, который оборудован 36-тью катушками индуктивности.

Ротор прикрепляется к валу барабана, а вал постоянного магнита одновременно является и валом барабана стиралки. Управление двигателем производится за счет отправки меандров с электронного модуля.

Плюсы прямого привода

  • В конструкции стиралки с прямым приводом количество хрупких деталей и быстро изнашиваемых деталей намного меньше, нежели в устройствах с передачей за счет ремня. Именно поэтому, фирма LG так уверена в качестве своей техники, что дает на такой двигатель 10 лет гарантии.
  • Из привычных для всех нас звуков, которые могут издавать стиральные машинки с прямым приводом Direct Drive, вы услышите разве что размеренное шелестенье белья в барабане.
  • За счет того, что технология ременной передачи не используется, устойчивость устройства значительно повышается. Благодаря использованию прямого привода в стиральных машинах работа барабана максимально сбалансирована.
  • Подобные двигатели не нуждаются в постоянном тех. обслуживании и регулярной смазке.
  • Машинки с прямым приводом автоматически могут определить уровень нагрузки на барабан и вес белья, что позволит выбрать   лучшую мощность и избежать перерасхода воды и электроэнергии. Так, экономия за счет этой технологии иногда достигает до 30%.

Минусы прямого привода

Высокая стоимость машинки

Одним из минусов стиральных машинок с прямым приводом можно назвать высокую цену. В таком ценовом диапазоне есть множество простых и надежных моделей многих других производителей, которые отлично показали себя на рынке техники для дома.

Высокая стоимость в таких моделях обуславливается очень сложным устройством модуля, который необходим для управления работой электродвигателя.

Еще к недостаткам нужно отнести и высокую цену комплектующих деталей – если у вас будут ремонтные работы с такой машинкой, то вам придется потратить кругленькую сумму денег.

Зависимость от хорошего электричества

Прямой привод в стиралках делает устройство более уязвимым к скачкам напряжения в электросети.

В таком случае для того, чтобы застраховать себя от дорогих ремонтных работ, советуем ставить сразу и стабилизатор напряжения.

Жидкость в сальнике

Избегание протечек возможно при регулярной замене сальника.

В стиральных конструкциях прямого привода есть небольшая вероятность попадания жидкости в сальник.

Эта ситуация не считается как гарантийный случай и двигатель не может быть отремонтирован.

Шум

Некоторые пользователи жалуются на сильный шум при сливе и заборе воды при стирке.

Быстрый износ подшипников

Достаточно близкое расположение подшипников и полное отсутствие шкива повышает нагрузку. Так они быстрее будут изнашиваться, и время от времени вам придется их заменять, что, как мы и говорили, достаточно дорого.





ТОП магазинов стиральных машин и бытовой техники:
  • mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
  •  holodilnik.ru – Недорогой магазин бытовой техники.
  • techport.ru — выгодный современный интернет магазин бытовой техники
  • citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
  • ru.aliexpress.com— запчасти для стиральных машин

Стиральные машины с прямым приводом

Дата: 19.05.2015

Вы наверняка слышали о стиральных машинах с прямым приводом. Слышали, что такие машинки чем-то лучше обычных, но чем лучше толком не знаете. На самом деле стиральная машина с прямым приводом действительно обладает рядом преимуществ, и мы разберем их. Чем же на деле такая стиральная машинка лучше обычной и стоит ли при покупке отдавать предпочтение именно ей?

Что такое прямой привод в стиральных машинах


Для начала давайте разберемся в самой технологии прямого привода. Классический привод стиральных машин осуществляется с помощью ремня. Т. е. Внизу стиральной машины стоит двигатель, который при помощи ремня приводит барабан машинки (через шкив) в движение. Грубо говоря это ременная передача, которая также используется в автомобилях.

Устройство стиральной машинки с прямым приводом заключается в следующем – такая технология исключает применения ремня для привода барабана в действие. Двигатель соединяется напрямую с барабаном, тем самым исключая лишние звенья.

Сама технология такого привода разработана уже давно и применяется во многих бытовых приборах, а также других устройствах, но стиральные машины с прямым приводом появились относительно недавно.

Первыми, кто их начал выпускать это компания LG. Из этой технологии они сделали настоящую PR компанию, и при каждой возможности напоминали, что их машинки систему Direct Drive. В качестве подтверждения надежности этой технологии компания LG дала гарантию на двигатель сроком на 10 лет.

Преимущества и недостатки стиральной машины с прямым приводом

На самом деле достоинств такой технологии несколько, и они бесспорны, давайте рассмотрим их:

  • Более низкий уровень шума при работе – по сравнению с классическим приводом у прямого отсутствуют ремень и шкив, которые издают дополнительные шумы во время работы.
  • Лучшая балансировка – т. к. двигатель находится по центру стиральной машины и соединен напрямую с барабаном, то машинки с прямым приводом более сбалансированы и вызывают меньше вибраций при работе. Для бесшумной работы такой стиралки вам даже не понадобиться резиновый противовибрационный коврик.
  • Больший срок службы – опять же, из-за отсутствия трущихся деталей, двигатель может прослужить более длительный срок. Также мотор боле надежный и не требует обслуживания.
  • Лучшее качество стирки – за счет того, что используется особый асинхронный двигатель, машинка может быстрее крутить барабан и выполнять более четкие движения, за счет чего увеличивается качество стирки.
  • Энергосбережение – за счет того, что нет трущихся частей, экономия на электричестве повышается, правда не настолько, чтобы это вы смогли даже заметить.

С достоинствами все понятно, а что же с недостатками таких стиральных машин, давайте и их разберем для порядка:

  • Стоимость – конечно же за все хорошее нужно платить, поэтому цена на такие стиральные машины больше чем на машинки с приводом через ремень.
  • Стоимость ремонта – если в стиральной машине с прямым приводом выйдет из строя электроника, а она там больше подвержена перепадам напряжения, то ремонт может вылиться в копеечку.
  • Частый износ подшипников – подшипники в таких стиральных машинах установлены с маленькими зазорами, что вызывает наибольшую нагрузку на них, и подшипники могут чаще выходить из строя. А замена подшипника в стиральной машине дело не дешевое.
  • Опасность выхода из строя двигателя – т. к. мотор расположен очень близко к барабану, то при протечке сальника вода может попасть на него, что приведет к его полному выгоранию. Проблема в том, что подобный случай не признается гарантийным.

Как вы видите существуют и достоинства, и недостатки, и возникает вопрос – а какую же стиральную машину выбрать с прямым приводом или с ремнем?

Стиральная машина с прямым приводом или с ремнем

Сложно дать объективную оценку машинкам с прямым приводом, т. к. это относительно новые агрегаты, которые еще не проверены временем. Если про обычный привод можно сказать, что машинки с ним эксплуатируются до 15 лет без поломок (в некоторых случаях), то прямой привод относительно недавно появился на рынке и неизвестно, что с ним будет через данный промежуток времени. Пока отзывы об этой технологии противоречивые.

Что бы ответить на этот вопрос давайте посмотрим на вещи со стороны потребителя:

  • Срок службы работы машинки не зависит от привода, а зависит от качества самой техники – если машинка низкого качества, то никакой прямой привод не спасет вас от поломки. Да и как мы уже писали выше, стиральные машины с ременным приводом эксплуатируются по 15 лет без поломок привода.
  • Да, машинки с прямым приводом более тихие – это несомненно так, но опять чтобы выбрать более тихую стиральную машину, прочитайте статью у нас на сайте, а после этого делайте вывод. Да и уровень шума не настолько ниже, чтобы говорить о большой разнице.
  • Ремонт – отремонтировать стиральную машину с ременным приводом будет дешевле и легче в случае серьезных поломок.

Мы предоставили для вас информацию, но выбор остается за вами, ведь каждый решает сам, что ему нужно. Хочется сказать, что выбирать стиральную машину нужно не по наличию в ней технологии прямого привода, а по соотношению цены, качества и необходимой функциональности. Именно при таком балансе она прослужит вам долго и не потребует больших затрат на содержание.

Справка по стиральным машинам с прямым приводом

| Вспомогательное устройство

Inglis, Whirlpool, немного Kenmore.

…

Не знаете, какая у вас стиральная машина Whirlpool, Inglis или Kenmore, немного выдвиньте ее и посмотрите на заднюю панель, чтобы узнать, какой тип стиральной машины у вас… у вас ременный привод или прямой привод.

Всегда помните, что электричество опасно и к нему следует относиться с уважением.

Пожалуйста, выберите тему по Марке и/или проблеме… надеюсь, это будет вам полезно 🙂

  1. Новая проблема с новейшими муфтами двигателя
  2. Проблемы с агитацией и информация о помощи по ремонту агитатора
  3. Общие проблемы со стиральными машинами Inglis, Whirlpool, Kenmore с прямым приводом
  4. Как работает стиральная машина, полезно прочитать это в первую очередь
  5. Помощь при хранении прибора
  6. Как снимается мешалка с моей стиралки??
  7. Как предотвратить попадание носков в помпу
  8. Стиральная машина с вертикальной загрузкой Kenmore/Whirlpool Помощь в разборке
  9. Проверка сопротивления обычного двигателя с прямым приводом
  10. Как обойти переключатель крышки для проверки стиральной машины
  11. Основная информация: Inglis, Whirlpool, Kenmore Шайбы с прямым приводом
  12. Inglis, Whirlpool, Kenmore Стиральные машины с прямым приводом — Как разобрать — Шкаф снят, шкаф включен, проверка или замена переключателя крышки, замена насоса, замена муфты двигателя или двигателя.
  13. Стиральная машина с прямым приводом Inglis, Whirlpool и Kenmore — поломки полезных деталей
  14. Важная оговорка
  15. Моя стиральная машина с прямым приводом наполняется нормально, перемешивает нормально, но когда дело доходит до цикла отжима и слива, стиральная машина резко останавливается… нет ни отжима, ни слива, и таймер останавливается, что случилось?
  16. На моей одежде есть белила, похожие на ворсинки.
  17. У моей стиральной машины неприятный запах
  18. Шумы
  19. Омметр для проверки конденсатора двигателя
  20. Медленное наполнение водой
  21. Моечные баки моей стиральной машины с прямым приводом наклонены вправо… почему?
  22. Таймер останавливается или отсутствуют циклы
  23. Таймер не продвигается вперед
  24. Как работают стиральные машины
  25. Основы стиральной машины: заполнение водой
  26. Утечка воды из стиральной машины
  27. Шайба слишком много двигается
  28. Стиральная машина не отжимает
  29. Примеры электрических схем стиральных машин
  30. Стиральная машина вращается и перемешивает одновременно
  31. Ремни омывателя: Если ваш ремень на какой-либо шайбе выглядит так, замените ремни.
  32. Стиральная машина работает, но не перемешивает и не отжимает
  33. Стиральная машина не работает, трясет или отжимает
  34. Что это за черный порошок или опилки под моей стиральной машиной??

Inglis, Whirlpool, Kenmore Стиральные машины с прямым приводом:

Эта машина представляет собой стиральную машину с прямым/обратным ходом. Двигатель вращается в одном направлении для стирки, останавливается, реверсирует и движется в другом направлении для вращения и перекачки. Таймер отвечает за вращение мотора вперед и назад. Как видно из названия «прямой привод», на этой машине нет ремня, но есть муфта между двигателем и коробкой передач. Большинство (не все) стиральных машин с прямым приводом являются стиральными машинами с нейтральным сливом, что означает, что таймер позволяет стиральной машине откачивать воду, а затем таймер приостанавливает (останавливает) стиральную машину, чтобы нейтральный привод в коробке передач мог быть сброшен для отжима, и когда Таймер позволяет стиральной машине снова запуститься, откачка продолжится, и начнется отжим. Вы должны увидеть паузы на блок-схеме схемы подключения стиральной машины.

Общие проблемы со стиральными машинами Inglis, Whirlpool, Kenmore:

сначала отключите питание

Стиральная машина/мотор работает, но не крутит и не крутит:

часто это сломанная муфта двигателя. Посмотрите, как разобрать информацию.

Пропускает воду:

Сначала проверьте насос. Наполнительный клапан и шланги могут быть следующим шагом. Посмотрите, как разобрать информацию. С использованием сегодня пластиковых сливных шлангов на многих машинах это стало обычным источником проблем с утечкой. Сливной шланг может протирать стену или трубу, что приведет к протиранию отверстия в сливном шланге.

Стиральная машина не может агитировать:

Проверьте собачки мешалки внутри верхней части мешалки, они плохо изнашиваются, иногда мешалка может перемешивать только в одну сторону, когда собачки изношены. Это инструкция, которая поставлялась с последними деталями, которые я заказал для мешалки с прямым приводом в стиле Whirlpool/Inglis.

Стиральная машина крутит и трясет одновременно:

К сожалению, часто это плохая коробка передач.

Редуктор для шайбы прямого привода

Стиральная машина не работает или не крутит:

Сначала проверьте переключатель крышки и провода переключателя крышки, рисунок. Убедитесь, что переключатель крышки «щелкает», и вы должны проверить его с помощью омметра. Предполагается, что таймер позволяет сделать «паузу» перед тем, как машина сможет переключиться на насос и вращение. Если таймер пропустит эту паузу, стиральная машина может не отжиматься = новое время таймера. Чтобы узнать, как проверить отсутствие вращения, см. здесь. Перегоревший провод (особенно на двигателе) может остановить работу стиральной машины. Пусковой конденсатор может препятствовать работе двигателя, пусковой конденсатор может быть рядом с двигателем или вверху в области консоли. Как проверить конденсатор омметром.

Плохой шнур или домашний предохранитель, попробуйте радио в розетке стиральной машины, чтобы убедиться, что оно находится под напряжением.

Таймер не продвигается вперед:

Найдите 2 маленьких черных провода, идущих к двигателю таймера, проверьте их, когда стиральная машина работает на 120 вольт. Включите питание, и таймер не будет продвигаться вперед = плохой таймер.

Пропущенные циклы или таймер останавливается в середине цикла:

Часто это проблема контакта таймера, отключите питание, получите доступ к таймеру и снимите металлическую или пластиковую крышку. Ищите почерневшие или подгоревшие контакты. Если контакты таймера почернели или обгорели, замените таймер. Если вам нужно «пошевелить» ручку таймера, чтобы стиральная машина заработала, это еще одна проблема с таймером, новое время таймера. Новое фото таймера с подгоревшим контактом здесь. Если ваш таймер проходит часть цикла, а затем останавливается в определенных частях, эта ссылка здесь может вам помочь.

Inglis, Whirlpool, Kenmore Стиральные машины с прямым приводом: — Шумы

Иногда что-то проникает в узел насоса, издавая щелкающий или скрежещущий звук. Когда муфта привода двигателя начинает изнашиваться, стиральная машина также может стать шумной. Ослабленная гайка бака и приводной блок будут шуметь только при вращении. Посмотрите, как разобрать информацию.

Стиральные машины с прямым приводом Inglis, Whirlpool и Kenmore — поломки полезных деталей.

Одна база…..

Два сцепления…..

Три ванны…..

Четыре вершины…..

Пять тормозной узел…..

Шесть трансмиссия/коробка передач…..
