Пусковое реле компрессора холодильника: Компрессор для холодильника: диагностика и замена

Как проверить пускозащитное реле и термореле холодильника на работоспособность

Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким приспособлением служит пускозащитное реле. Немаловажную роль в холодильных установках играет термореле. Его неисправность может привести к неправильному режиму охлаждения и утрате работоспособности оборудования.

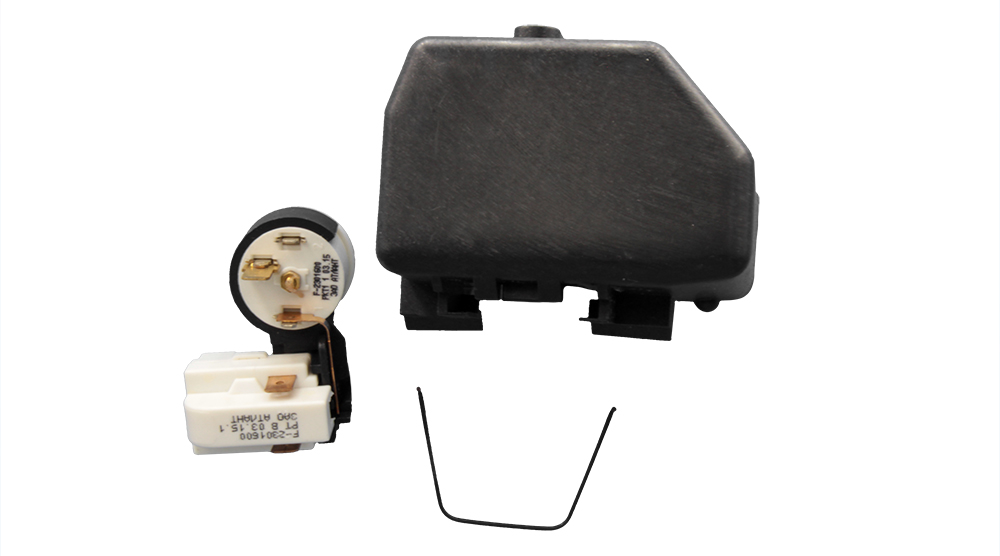

Пускозащитное реле – вид сверху

Схема подключения пускового реле

Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки – пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на нее переменного тока.

Важно! Для регулировки процесса подачи и отключения питания на пусковую, рабочую обмотку электродвигателя, а также для функции защиты от перегрузок, предусмотрено пускозащитное реле.

Механизм индукционного замыкания

Схема подключения реле не сложная. На вход устройства подается питание условно «ноль» и «фаза», а на выходе «фаза» разделяется на две линии. Первая линия соединяется с рабочей обмоткой электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток на рабочую обмотку подается через пружину с высоким сопротивлением, а далее через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивании двигателя, замыкании между витками и др. поломках) нагревается пружина, соприкасающаяся с перемычкой, которая под воздействием температуры меняет свою форму, тем самым размыкая контакт и отключая компрессор.

Схема индукционного замыкания

В этой схеме для запуска электродвигателя применяется катушка (К1), которая последовательно подключена в цепь с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, замыкающий пусковой контакт. После набирания оборотов ротором, ток в цепи понижается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается силой тяжести либо компенсирующей пружинкой.

Позисторный механизм включения

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.

Позисторный механизм включения

Схема термореле

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:

• Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.

• Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается либо ее включение происходит нерегулярно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

• Окисление или обгорание контактов.
• Механические повреждения.
• Перегрев позисторного элемента.
• Нарушение крепления реле, приводящее к его неправильному расположению.
• Перегорание спирали.
• Заклинивание сердечника.

Не нужно спешить покупать новое реле холодильника, лучше узнать, как его проверить, и попробовать сделать это.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении, зачищаются наждачной бумагой. Может быть сломан сердечник, тогда его нужно заменить. Протереть спиртом соприкасающиеся поверхности. Проверить целостность всех элементов. Необходимо помнить, что реле данного типа устанавливаются строго в определенном направлении, указываемом стрелкой. После вышеперечисленных действий присоединяем реле к компрессору и включаем холодильник. Если двигатель не заработал, то вероятнее всего поломка компрессора.

Проверка устройств РТП-1 и РТК-Х

Для проверки поставить реле в правильное положение (стрелкой вверх) и прозвонить мультиметром 1 и3 контакты.

Схема устройства РТК-Х

Если контакты прозваниваются, то реле исправно. В данных моделях желателен визуальный осмотр, так как замыкание может произойти через пластину держателя контактов.

Проверка устройств ДХР и LS-08B

ДХР нужно положить планкой с клеммами вверх и проверить мультиметром целостность между 1 и 3 либо 1 и 4.

LS-08B расположить внутренней стороной вверх, прозвонить между 2 и всеми клеммами или между 3 и всеми клеммами. Где контакты не прозваниваются, там ищите неисправность.

Проверка термореле

Если ваш холодильник долго не отключается, постоянно работает или вовсе не включается, то в этом может быть виноват терморегулятор. Виновника необходимо демонтировать, а на оставшиеся контакты посадить перемычку. Если холодильник включился, то проверить сам термостат. Его помещают в емкость с холодной водой, а выходы прозванивают тестером или меряют сопротивление на выходе.

Прозвон контактов тестером

При отсутствии звукового сигнала либо при наличии сопротивления, термореле неисправно, его необходимо заменить.

Ремонт или замена пускового реле холодильника

Как работает реле

Пусковое реле холодильной и морозильной камер – это особое устройство управляющего типа, которое во время запуска мотора компрессора отвечает за включение пусковой обмотки. Кроме того, именно оно прерывает подачу тока при условии, когда частота работы двигателя холодильника достигает более 75% вращения.

Принцип работы устройства достаточно прост: при падении в камерах температуры ниже требуемой контакты терморегулятора замыкаются, а реле получает своего рода команду запустить мотор (весь процесс занимает не более 2 секунд). Важно отметить, что при поломке этой детали (в народе ее также называют «переключателем» или «включателем») холодильник полностью выходит из строя.

В современных моделях холодильников могут быть установлены реле различного типа: обычное пусковое, тепловое, а также температурный реле-датчик. Чаще всего тепловое и пусковое устройства называют просто пускозащитным.

Запуск асинхронного двигателя однофазной сетью 230 вольт

Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение.

Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.

Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений.

Фаза одна. Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение.

Что делает пусковая обмотка. Двигатель не войдет в рабочий режим, создает второй вектор, который в первом приближении позволяет считать поле внутри двигателя вращающимся. Неровного круга сдвинуть, раскрутить ротор хватает. Обороты набраны, пусковая катушка должна быть отключена, толку минимум, энергия тратится немалая, снижая КПД устройства.

Причины поломки

Зачастую причина поломки обусловлена естественным износом определенных элементов этой детали либо в целом неправильной эксплуатации оборудования.

Можно выделить 2 основных признака неисправности именно этого элемента холодильника:

1. Мотор прибора включается, но через короткое время выключается, либо же вообще не запускается. Вполне вероятно, что закоротило контакты в обмотке.
2. Двигатель не запускается, но ток к нему при этом поступает. Возможная причина – ослабление пружины, что требует оперативной замены пускового реле.

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен — цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

1. «Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
2. Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает. В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются. Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения. Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента.

В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

• перегорела спираль, в этом случае контакты не будут звониться в любом положении;
• заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
• нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно. В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

Пускозащитное реле напоминает внешним видом таблетку или неопределенной формы. Это такой маленький элемент, находящийся непосредственно возле черного бочкообразного корпуса компрессора. Не задумывались, почему такой цвет сажи выбран окраской сердца холодильника?

Ответ прост: черный поглощает тепло, но также хорошо и излучает. В какую сторону движется процесс, определяет направление перепада температур компрессора и окружающей среды. Когда мотор горячий, то черный корпус отдает тепло воздуху. Кроме того неподалеку присутствует вентилятор, создающий принудительное охлаждение компрессора.

Схема коммутации пускозащитного реле холодильника:

1. Фаза 220 В.
2. Земля.

1. Пусковая обмотка асинхронного двигателя компрессора.
2. Рабочая обмотка асинхронного двигателя компрессора.
3. Земля.

Обычно узнать, что и куда подключается, можно по цвету проводов. В любом случае ремонт следует проводить осторожно. Землю компрессора проще узнать, если соскоблить чуть-чуть краски с корпуса, прозвонить три контакта. Но этот метод оставляется напоследок, когда остальные не помогли.

Индукционные пускозащитные реле ДХР крепятся на неподвижную раму и работают в паре с компрессорами ДХМ. После обозначения может идти цифра, которая одинакова у обоих устройств. Различие конструкций в рабочем напряжении и токах срабатывания и отпускания. Для ускорения разрыва цепи при перегреве за биметаллической пластиной расположен магнит.

Индукционное реле компрессора холодильника РТП отличается тем, что может находиться и на проводе. Не обязательно крепить к раме. Работа ведется с компрессорами ДХМ 3 и 5. Отличие от ДХР в несколько меньшем токе срабатывания. Это позволит надежнее защитить компрессор. Ток отпускания такой же. Умельцы используют холодильные компрессоры, изготавливая аппараты высокого давления, ресиверы. Накачивают шины, используют пневматическое оборудование.

Прежде чем купить реле для холодильника, убедитесь, что изделие соответствует типу компрессора. Затем элемент необходимо правильно установить. Лучше брать именно ту марку, которая имелась до ремонта. Если реле холодильника Бирюса оснащена типом РТК, лучше такое и брать, несмотря на то, что для двигателя ДХМ подойдут также и РТП, и ДХР. Совместимость устройств помогут определить справочные таблицы. Указывают необходимые технические сведения.

Замена реле своими руками

Если вы провели полную диагностику холодильника и выявили, что цепь работает нормально и обрывов нет, необходимо проверить пусковое реле. Для этого следует снять с него крышку, высверлив все алюминиевые заклепки (ее установка обратно осуществляется при помощи специальных гаек и винтов). Кстати, в старых моделях холодильников эта крышка крепится посредством обычных защелок, которые просто отодвигаются отверткой.

К наиболее распространенным причинам поломок относится обгорание контактов пары. Кроме того, в катушке может также заклинить сердечник либо же поломаться шток, который клинит пружину.

Во время ремонта своими силами необходимо аккуратно достать катушку (как правило, она крепится на простых защелках). После следует извлечь из нее контакты со штоком и сам сердечник, а затем очистить все элементы от пыли и грязи (для этого можно использовать мягкую ткань и спирт). Если потребуется, нужно зачистить сердечник напильником или наждачной бумагой для обеспечения в канале катушки свободного хода. Аналогичную зачистку следует провести для всех контактов.

Нередко причина выхода из строя пускового реле кроется в поломке штока. При необходимости можно попробовать заменить пластмассовый заводской шток самодельным. Он делается из обычного гвоздя размером 5х35 мм, и следует отметить, что при правильной замене металлический шток прослужит дольше пластмассового.

Не менее распространенной неисправностью является перегорание нагревателя, расположенного в реле тепловой защиты. Такая поломка диагностируется посредством тестера при снятой крышке детали. Если она была подтверждена, потребуется заменить реле на новое.

Настоятельно не рекомендуется производить замену самостоятельно, поскольку при отсутствии должного опыта и определенных знаний результат процедуры может быть достаточно непредсказуемым: к примеру, холодильник может полностью выйти из строя и в дальнейшем не подлежать ремонту. Лучше сразу же обратиться за помощью к специалистам.

Сталкиваясь с какими-либо сбоями в работе холодильника, многие одесситы и жители области предпочитают обращаться в сервис по ремонту бытовой техники «iMaster». К особенностям этого сервиса, по праву входящего в число лучших на территории Одессы, относятся:

• Возможность вызвать мастера на дом.
• Оперативное проведение ремонтных работ любого уровня сложности – всего в течение 24 часов.
• Рыночные цены на все услуги.
• Многочисленные положительные отзывы клиентов.
• Специальная система скидок.

Зайдя на сайт компании, можно оформить заявку на вызов мастера по ремонту холодильников и других видов бытовой техники в режиме онлайн. Специалист оперативно выявит точные причины выхода из строя оборудования, а затем произведет ремонт, при необходимости заменив вышедшие из строя детали: термостат, мотор компрессора, датчика, вентилятора. На все проведенные работы и замененные детали предоставляется гарантия сроком до 1 года.

Как работает реле в холодильнике. Как проверить пусковое реле холодильника: диагностируем сами

«А зачем его проверять?» — спросит кто-то, прочитав заголовок. А проверить его нужно в случае, если ваш холодильник запускается с перебоями. Или не сразу. Или через раз. Или не запускается вообще. За эту функцию как раз и отвечает пусковое реле холодильника. И если ему пришел конец, то вам придется покупать новое пусковое реле для холодильника вашей модели. Поэтому прежде чем тратиться на обновку для вашего «продуктохранилища», стоит посмотреть, так ли всё плохо со старым. Специалисты компании ALM-zapchasti детально описывают последовательность диагностики пускового реле.

Принцип работы этого реле следующий. При падении температуры ниже требуемой контакты терморегулятора замыкаются, а реле получает команду запустить мотор-компрессор. На всё про всё обычно уходит две секунды. Если за две секунды мотор не запустился, срабатывает защита и ротор остается неподвижным.

Для начала посмотрите, не нарушено ли крепление. Реле должно быть зафиксировано строго вертикально — так, как указано на метке. Иначе сердечник не может втянуться быстро за те самые пару секунд и замкнуть контакт. Все в порядке? Значит, нужна диагностика пускового реле.

Алгоритм проверки пускового реле холодильника

Реле РТП-1 (как вариант — РТК-Х) поставить на стол стрелкой вниз и проверить цепь между гнездами 1 и 3. Или же в модели РТП-1 между гнездом и нижней клеммой (в модели РТК-Х — между гнездом и верхней клеммой).

Реле LS-08B положить тыльной стороной вверх и проверить цепь между клеммами и гнездом 2 (или 3 — зависит от модификации). Реле ДХР положить клеммной площадкой вверх и прозвонить между клеммами 1 и 3 (или 4 — тоже зависит от модификации).

При неисправности контакта не будет. Где нет контакта, там и находится причина неисправности. Однако у пусковых реле РТК-Х и LS-08B есть особенность: две пары кантактов. При нарушении одного цепь при нерабочем положении может замкнуться через планку контактодержателя, которая проводит ток. Поэтому нужен еще и визуальный осмотр.

В первую очередь следует зачистить нерабочие контакты самой мелкой шкуркой и промыть спиртом. В реле РТП-1, возможно, придется подогнуть планку с неподвижным контактом, чтобы обеспечить плотное соприкосновение. Теперь всё должно работать.

Всё равно холодильник не запускается? Возможно, нужно таки покупать новое реле. А быть может, дело не в реле, а в самом компрессоре. Чтобы исключить лишние траты, нужно проверить и сам компрессор.

Для проверки вам понадобится несложное устройство из двухжильного провода, штепселя, кнопки звонкового типа, трех зажимов типа «крокодил». С его помощью вы запустите мотор-компрессор без пускового реле, но с защитой от перегрева обмотки. Запуститься можно следующим способом.

Подобрать пусковое реле для вашего холодильника можно на странице http://alm-zapchasti.com.ua/cat/holodilniki/puskovye-rele .

Алгоритм проверки мотора-компрессора

• отключить холодильник от сети;


• на реле LS-08B снять провод с клеммы 1 и замкнуть на с клеммой 2;


• на реле ДХР снять провод с 1 и замкнуть с клеммой 3;


• реле РТП-1 (РТК-Х) снять с проходных контактов (не трогая проводов, надетых на клеммы) и соединить трехжильным проводом гнезда реле с соответствующими проходными контактами;


• включить терморегулятор, а затем и сам холодильник в сеть;


• свободный провод замкнуть на гнездо 3 реле.

Трехфазному двигателю наличие пусковой обмотки излишний элемент. Потребляя 380 вольт, врубается в сеть непосредственно, катушки статора сфазированы определенным образом. Требуется запуск от сети 230 вольт — умельцы начинают химичить. Появляются схемы звезды, треугольника, использующие конденсатор, обеспечивающий сдвиг напряжения на 90 градусов в произвольной обмотке относительно двух оставшихся. Первая выполняет роль пусковой, конденсатор должен отключаться, когда двигатель наберет обороты. Фактически из трехфазного мотора получается двухфазный. Конечно, можно сделать блок питания, выдающий три синусоиды, сдвинутые на 120 градусов друг относительно друга искусственным путем. Пускозащитное реле холодильника вторит принципами работы асинхронных двигателей, служит реализации функций, заложенных названием.

Запуск асинхронного двигателя однофазной сетью 230 вольт

Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение. Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.

Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений. В промышленности применяется непривычный жилому дому вольтаж. Может жилец получить 380 В? Гипотетически – да. Профессиональный электрик найдет три фазы, сдвинутые друг относительно друга на нужный угол (120 градусов).

Многоэтажки питаются сетью 380 вольт. Квартира получает 1 фазу. Редкие исключения ограничиваются современными многоэтажками. Некоторые образчики бытовой техники (кухонные плиты) питаются двумя фазами. Мера обеспечивает снижение требований к электрической проводке квартиры.

Фаза одна. Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение. Переменное поле будет ритмично толкать ротор в нужном направлении. Плавность уступает результирую

Как подключить пусковое реле холодильника напрямую от компрессора

Пусковое реле отключается после набора необходимого количества оборотов дополнительный защиты. В первые минуты своего рабочего режима устройство тратит максимальное количество электроэнергии, вследствие чего происходит нагрев биметаллической пластины. Она воздействует на контакты, которые разъединяясь останавливают реле.

Пусковое реле

Существует несколько разновидностей пусковых устройств. Принцип их действия остается прежним, а в конструкции наблюдаются некоторые отличия. Наиболее популярными сегодня считается пускозащитные (пусковые) реле, которые относят к индукционным и «Таблеткам».

Исходным материалом для последних является вещество, способное расширяться при повышении температурного режима.  Своевременное отключение реле происходит за счет нагрева таблетки, которая, расширяясь, вызовет расхождение контактов. Цепь прервется, и пусковая катушка остановится.

Реле на компрессоре

В индукционном пусковом или пускозащитном реле все построено на основе электромагнитов. Когда необходимые обороты для запуска компрессора набраны, сердечник с контактами катушки начинают свое взаимодействие, что провоцирует падение силы тока и последующее отключение пускового реле.

 Из чего состоит пускозащитное устройство

Рассмотрим конструкцию реле на примере «Таблетки». Интересующая нас деталь находится возле мотора-компрессора. Ее цвет черный, так как он лучше всех остальных оттенков впитывает тепло. Далее необходимо отметить две фазы (одна на 220 В, а другая для заземления) и, соответственно, два входа/выхода. В некоторых моделях холодильников предусмотрено три фазы (третьей считается фаза земли). Также имеется обмотка двигателя и непосредственно пусковая.

Компрессор

Подключить пусковое реле холодильника не сложно. Главное иметь определенные навыки, электрическую схему и инструкцию к холодильнику. Для облегчения работы мастерам и обычным пользователям провода уже окрашены. Просто при снятии старого реле нужно запомнить их расположение, а при установке нового вернуть их на место. Далее останется только подключить работоспособное устройство.

Но даже провода, оформленные каждый в свой цвет, не предотвратят возникшую неисправность. Вне зависимости от операции все движения должны быть аккуратными и плавными. Одним резким рывком реально вывести холодильник из строя насовсем. Перед тем, как начинать работать, следует проверить все контакты. Легче всего это сделать, сняв немного краски с корпуса, но так поступать нужно только в самом крайнем случае.

Схема подключения для «таблетки»

Разница в местоположении реле разных типов

Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления (без присоединения к раме, на проводе) и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР.

Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся. Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле.

Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке. Пример на фото.

Компрессор подготовлен для ремонта

Что такое компрессор

Это одна из самых главных запчастей холодильной установки. Крепится он с помощью двух труб и четырех гаек. При демонтаже детали гайки придется отвернуть. Перед тем, как подключить компрессор от холодильника без реле, необходимо проверить его исправность.

Данный элемент находится в рабочем состоянии, если

• он, будучи подключенным к сети, шумит;
• показывает нулевое сопротивление при проверке тестером

Чтобы осуществить эту процедуру следует правильно снять крышку с самого компрессора, аккуратно со всеми предосторожностями вынуть пусковой механизм и попарно проверить контакты. Если все нормально, то извлеченные детали в обратном порядке устанавливают на место.

Значение пускозащитного реле Р1 в холодильнике Атлант

Данная деталь отвечает за запуск мотора-компрессора и защиту от перегрева. Без реле холодильники Атлант не эксплуатировались бы так долго. Ведь качественная работа агрегатов напрямую зависит от бесперебойного передвижения хладагента.

Он, в свою очередь, начинает функционировать после начала работы компрессора, который подключается из-за получения сигнала от реле. А исходное действие за терморегулятором, который подает сигнал на устройство в случае повышения температуры в морозильной и холодильной камере.

Как подключить холодильник напрямую без реле?

Для начала нужно правильно прозвонить общий вывод на компрессоре. Заметить его легко, он находится чуть поодаль от остальных. Далее к нему приставляется клемма, аналогичная ей деталь требуется и на обмотку рабочего типа.

При установке клемм напрямую нужно быть уверенным в том, что выбрана именно рабочая, а не пусковая обмотка. Удостоверится в правильности выбора поможет тестер. Следует просто подключить электропитание, и проверить сопротивление. Обмотка, на которой его показатели меньше, и является рабочей.

Если неправильно подключить компрессор холодильника напрямую без реле, то произойдет перегрев мотора. Тогда его придется менять в обязательном порядке. Еще одним важным показателем считается пробиваемость корпуса обмотками. Проверять его руками не рекомендуется, ведь если компрессор используется уже долгий период времени, то вас может ударить током.

Нужно поступать по технике безопасности, поэтому клемму стоит только присоединить к выходу. У противоположной детали сразу же повысится напряжение. Подобную процедуру следует правильно провести со всеми клеммами. Если выяснится, что они не пропускают электрический ток, то компрессор безопасен и работоспособен.

Если требуется подключить реле Р1 в агрегате Атлант или обеспечить его работу без данного устройства, вам помогут профессионалы сервисного центра. Они проконсультируют, а при необходимости и подключат компрессор напрямую без риска для производительности холодильника Атлант. Порядок их действий запечатлен на видео.

Пусковое реле для компрессора холодильника

По внешнему виду пусковое реле компрессора представляет собой деталь небольшого размера, находящуюся в компрессоре. Ее выход из строя обеспечит владельцу холодильника проблемы с двигателем. Поэтому проще и дешевле своевременно заменить своими руками только пусковое реле, не дожидаясь поломки других составляющих агрегата. Кстати, за ремонт двигателя и компрессора холодильника Стинол (Бирюса, Индезит, Атлант) придется отдать довольно крупную сумму, в то время как стоимость реле существенно меньше.

Разновидности

Реле может быть пусковым или пускозащитным. Первое защищает только от превышения количества рабочих оборотов, а второе способно предотвратить проблемы, которые могут возникнуть и от чрезмерного повышения температуры.

Компрессор холодильника

Пускозащитное реле считается более приемлемым вариантом, поэтому его внедряют в конструкцию холодильника Бирюса (Индезит, Атлант, Стинол) гораздо чаще, чем пусковое. Многие заменяют первый вариант на второй сразу после приобретения нового агрегата.

Осуществить эту процедуру реально при наличии соответствующего опыта и специальных знаний, в частности, необходимо понимать электронику. В крайнем случае можно обратиться к профессионалу.

Неполадки в пусковом реле

Подозрения в нарушении работы данного элемента возникают при:

• отказе мотора холодильника Индезит (Бирюса, Стинол) в запуске;
• самопроизвольном отключение мотора в агрегате после непродолжительного периода работы.

Причиной этих проблем может быть заклинивание контактов или ослабление пружин. И то, и другое напрямую зависит от пускового реле компрессора.

Узнать, как функционирует эта важная деталь, вполне возможно. Если в холодильнике установлено позисторное реле, то достаточно послушать как оно «звучит». Звук пересыпающегося порошка говорит о полной бесполезности применения данного реле, так как «таблетка», которая отвечала за проводимость, попросту рассыпалась. В этом случае поможет только окончательная замена.

Пусковое реле

Пусковое реле компрессора теплового типа способом, описанным выше, проверить нельзя. Здесь понадобиться специальный прибор под названием тестер. Между контактами работоспособного элемента устанавливается сопротивление, равное нулю.

Предназначение пускового реле

Реле предназначено для того, что предотвращать перегрев мотора. Двигатель холодильника не способен запускаться без дополнительной пусковой обмотки компрессора, которая смещена по сравнению с рабочей на 90 градусов.

В современных холодильниках установлено две разновидности реле. В функциях пускового запуск двигателя, а пускозащитное реле препятствует выходу агрегата из строя из-за причин, указанных выше. Также оно после включения мотора отправляет сигнал о возвращении пусковой обмотки в первоначальное положение. Таким образом вероятность поломки холодильника существенно уменьшается. На сегодняшний день в магазинах, специализирующихся на запчастях для подобных агрегатов, реально найти универсальные реле.

Пускозащитное реле

Принцип работы пусковых реле

Существует четыре типа реле, среди них:

Токовое

Как и где его можно подключить? Его применяют для двигателей, мощность которых не превышает 370 Вт. Взаимодействие обеспечивается благодаря последовательной связи катушки реле и рабочей обмотки двигателя. Из-за этого проволока, находящаяся в катушке, характеризуется определенным размером сечения.

При установке следует учитывать, что контакты у данного пускового реле компрессора должны быть разомкнуты, а их функционирование с якорем происходит под действием силы тяжести. Замыкание электрической цепи от регулятора к двигателю вызывает возникновение максимально возможной силы тока в катушке реле. Из-за этого происходит сдвиг фаз и запуск двигателя. В данной ситуации требуется защита двигателя от перенапряжения.

Реле пускозащитное РКТ схема — принцип работы

Полупроводниковое

От всех остальных он отличается наличием керамическим элементом, обладающего способами саморегуляции и проводимости. Чтобы подключить холодильник нужно пустить компрессор. Это вызывает повышение сопротивления керамической детали, в результате чего в пусковой обмотке происходит снижение силы тока до минимума (уровень миллиампер). Время запуска реле — 0.35 с. Данный тип пускового элемента используют в агрегатах, мощность которых не превышает 300 Вт.

Тепловое

Вариант токового пускового реле компрессора, не требующий наличия электромагнитной катушки. Источником становится тепло, которое вырабатывается электричеством. Для его сохранения в конструкции реле присутствует биометаллическая пластина, которая после взаимодействует с контактами (две замкнутые пары).

Пусковое реле

Реле напряжения

Функционирует словно электромагнит и состоит из катушки с проволокой небольшого диаметра, намотанной на сердечник. Контакты пускового реле закрытые, открываются только при непосредственном запуске холодильника в работу. Для внутренних соединений применяют клеммы под номером 125, в роли вспомогательных используют те, что обозначены номерами 4 и 6.

Схемы электрических соединений

Если вы разбираетесь в холодильных агрегатах Стинол, то есть способны отличить компрессор от испарителя или разобрать двигатель своими руками, тогда проблем со сменой пускового реле не будет. В противном случае даже не стоит рисковать, ведь одно неверное движение может стать причиной поломки холодильника, причем подключить и отремонтировать его потом будет практически невозможно.

Пусковое реле для компрессора холодильника схема. Принцип работы пускозащитных реле холодильников

Холодильник — машина, использующая для работы так называемый обратный цикл Карно. Для её теоретической работы нужно лишь 4 элемента: конденсатор, испаритель, дросселирующее устройство и компрессор. На практике же эта схема усложняется множеством дополнительных узлов и элементов, вроде ресиверов для фреона или защитной автоматики.

Однако, производительность работы холодильника зависит сугубо от 4 основных узлов. Неисправность любого из них выливается в неисправность всего агрегата, когда поломка дополнительного оборудования не всегда настолько критична. Но, перейдем к делу. Вы вставили вилку холодильника в розетку, но комната не наполнилась мерным рокотом мотора? Вывод — не работает компрессор. Поломка не обязательно в нём самом. По сути, все причины такого казуса можно разделить на 2 большие категории.

Обратите внимание на технику безопасности. Вытащите штепсель из розетки перед ремонтом.

Неисправность автоматики и электроснабжения

Как правило, неисправности электрического характера легко устранить. По крайней мере, легче, чем поломки самого компрессора. Рассмотрим их подробнее:

• Наиболее распространенная проблема — поломка пускозащитного реле. При этом холодильник может просто не реагировать на подачу тока, а может производить характерный «электрический» гул в течении нескольких секунд, после чего ток будет отключен тепловой защитой. Если быть внимательным, то замена реле может быть произведена самостоятельно. Вам нужно запомнить (зарисовать) расположение проводов, снять его (небольшая пластиковая коробочка около компрессора или на нем самом), пойти в магазин холодильного оборудования и попросить такое же. После чего установить его в обратном порядке. Помните, что неправильное подключение реле может вывести компрессор из строя, поэтому будьте предельно внимательны.
• Другая причина встречается реже, но все же имеет место быть. Это неисправность термостата. Из-за ошибочных показаний датчика он может решить, что в холодильнике уже достаточно низкая температура и не будет замыкать цепь компрессора. Диагностика тут проста: снимите термостат (небольшой пластиковый корпус внутри холодильника, на котором расположен регулятор температуры), запомнив расположение проводов. У старых холодильников к нему обычно подключаются 2 провода, которые и являются цепью компрессора. В новых моделях там может быть множество других, но нас интересуют именно эти 2. Замкните их напрямую, минуя термостат. Если компрессор запустился — смело идите в магазин и покупайте замену.
• Современные холодильники все больше отдают под управление цифровой автоматики. Множество датчиков, контроллеров и сложные схемы позволяют полностью контролировать процесс работы, предупреждая о любых ошибках, делая ее экономной и бесшумной. Но, усложнение любой схемы ведет к неизбежному усложнению её ремонта. Если вы подозреваете, что проблема в контроллерах — обратитесь к специалисту по автоматике.

Проблема в компрессоре?

Если все приборы исправны, электричество подается, но мотор не работает — проблема в нём самом. Прежде чем описывать разные ситуации, убедимся, что это так. Для простых компрессоров с 2 рабочими обмотками, которые управляются пускозащитным реле, существует надежный метод.

1. Снимите компрессор и пускозащитное реле. Под ним будет 3 контакта: пусковой и рабочей обмоток и общий.
2. На современных (особенно импортных) компрессорах на шильдике или наклейках изображают расположение контактов в соответствии с обмотками. Если нет — вооружаемся мультиметром и измеряем сопротивление между ними. Сопротивление пусковой обмотки (между контактами ее и общим) для бытовых холодильников будет примерно 13 Ом. Рабочей — 43-45 Ом. Сопротивление между контактами обмоток будет равно суммарному, то есть 13+45=58 Ом. Допустимы колебания в зависимости от мощности и модели агрегата.
3. Изготавливаем несложный прибор, имитирующий работу пускозащитного реле: к вилке подключаем 2 двухжильных провода, один из которых размыкаем с помощью кнопки. Подключаем прямой провод к рабочей обмотке, разомкнутый к пусковой, общие — к общему контакту. Зажимаем кнопку, вставляем ви

РЕШЕНИЕ: холодильная и морозильная камеры работают в тепле — Холодильник

Грязная катушка — это первое, что нужно проверить, и вы это сделали.

Двигатель вентилятора испарителя

Как это работает:

Если холодильник недостаточно холодный, возможно, вышел из строя двигатель вентилятора испарителя. В каждом холодильнике есть набор змеевиков, называемый испарителем. Холодильник может иметь один или несколько двигателей вентилятора испарителя в зависимости от модели и расположения испарителя.Двигатель вентилятора испарителя обеспечивает циркуляцию холодного воздуха из змеевиков через отсек. Если есть только один испаритель, он находится в морозильной камере. Если вентилятор не работает, холодный воздух не попадет в холодильную камеру. Морозильник может еще остыть.

Двигатель вентилятора конденсатора

Как это работает:

Если холодильник недостаточно холодный, возможно, что-то застряло в лопастях электродвигателя вентилятора конденсатора или электродвигатель вентилятора конденсатора неисправен. Двигатель вентилятора конденсатора втягивает воздух над змеевиками конденсатора для их охлаждения.Электродвигатель вентилятора конденсатора расположен под холодильником в задней части. Вытяните холодильник из стены и снимите съемную панель, чтобы получить к нему доступ.

Пусковое реле

Как это работает:

Если холодильник недостаточно холодный, возможно, неисправно пусковое реле. Пусковое реле — это небольшое устройство, установленное сбоку от компрессора. Он обеспечивает питание рабочей обмотки вместе с пусковой обмоткой в ​​течение доли секунды при запуске, чтобы помочь запустить компрессор.Если пусковое реле неисправно, компрессор может работать с перебоями или вообще не работать, и холодильник не будет достаточно холодным. В случае неисправности пусковое реле следует заменить.

Термостат контроля температуры

Как это работает:

Если холодильник недостаточно охлаждается, возможно, неисправен термостат контроля температуры. Термостат позволяет подавать энергию на компрессор, вентилятор испарителя и вентилятор конденсатора. Если вентиляторы системы охлаждения и компрессор работают, но холодильник или морозильная камера не охлаждают должным образом, проверьте, нет ли проблем с потоком воздуха или системой оттаивания.

Пусковой конденсатор

Как это работает:

Если холодильник недостаточно холодный, компрессор может не запускаться. Пусковой конденсатор служит батареей, чтобы немного повысить компрессор во время запуска. Если пусковой конденсатор сгорел, компрессор может не запускаться и работать так часто, как должен. Сначала проверьте пусковой конденсатор с помощью измерителя емкости, они не часто выходят из строя. Если он неисправен, замените его.

Термистор

Как это работает:

Если холодильник недостаточно холодный, возможно, неисправен термистор.Термистор — это датчик, контролирующий температуру воздуха. Он подключен к плате управления. Если термистор неисправен, холодильник не охлаждается или может охлаждаться непрерывно.

Плата контроля температуры

Как это работает:

Если холодильник недостаточно холодный, возможно, неисправна плата контроля температуры. Плата контроля температуры подает напряжение на двигатели вентиляторов и компрессор. Эти платы часто ошибочно диагностируются. Проверьте все остальные компоненты, чтобы убедиться, что это причина проблемы.

Компрессор

Как это работает:

Если холодильник недостаточно холодный, возможно, неисправен компрессор. Компрессор представляет собой двигатель, который сжимает хладагент и обеспечивает его циркуляцию через змеевики испарителя и конденсатора. Есть несколько других компонентов, которые с большей вероятностью будут неисправны, если компрессор не будет работать. Если сам компрессор неисправен, лицензированный специалист должен будет заменить его.

Главная плата управления

Как это работает:

Если холодильник недостаточно холодный, возможно, неисправна основная плата управления.Это не обычное дело. Сначала проверьте систему размораживания, вентиляторы охлаждения и элементы управления охлаждением.

Анатомия бытовой техники — Холодильники

Добро пожаловать в Appliances Connection! Войти (Номер ссылки: 1FFBCSL-CC2)

• Купоны |
• Финансирование |
• Выставочный зал |
• Распродажи |
• Rebate Center |
• Блог |
• Служба поддержки

Логотип подключения устройств Поиск по AppliancesConnection 800-299-9470 Моя учетная записьПривет.Войти
Ваша учетная запись ▾ 0 Корзина ▾

• Войти
• Нет учетной записи? Зарегистрироваться сейчас!
• Ваши заказы
• Ваши билеты
• Ваш список желаний
• Уведомления
• Моя учетная запись
• Отслеживание вашего заказа

• Прачечная Прачечная
• Холодильное оборудование Холодильное оборудование

QP2-4.7 Пусковое реле холодильника PTC ДЛЯ 4,7 Ом 1-контактный компрессор Vissani Danby

Описание продукта

Технические характеристики:

Сопротивление: 4,7 Ом,

Тип: 1-контактное пусковое реле PTC

Цвет: черный

Материал: металл, пластик

Размер: 28x21x30 мм

? 4- FR конверт

? 8 — Мягкий конверт FR

? 15- Региональный боксA

? 20- Средний ящик FR

ПРИМЕЧАНИЕ: Заменяет только QP2-4.7 и не предназначен для замены каких-либо других приложений.

В пакет включено:

1 реле запуска холодильника

Подробнее:

Более подробные фотографии:

Дополнительная информация

При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией для отслеживания доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки: авиапочтой, зарегистрированной авиапочтой и услугой ускоренной доставки, следующие сроки доставки:

Зарегистрировано авиапочтой и авиапочтой	Площадь	Время
	США, Канада	7-20 рабочих дней
	Австралия, Новая Зеландия, Сингапур	7-20 рабочих дней
	Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария	7-20 рабочих дней
	Италия, Бразилия, Россия	10-35 рабочих дней
	Другие страны	7-25 рабочих дней
Ускоренная доставка	3-8 рабочих дней по всему миру

Мы принимаем оплату через PayPal ， и кредитную карту.
