Пылесос самсунг как собрать: Как собрать и разобрать пылесос Самсунг

схема устройства, инструкция по разборке, особенности разбора роботов-пылесосов Samsung, как собрать?

Техники, которая бы не ломалась, – не существует. Даже самые качественные приборы рано или поздно выходят из строя и требуют ремонта.

Пылесосы Самсунг не являются исключением. Чтобы заменить барахлящие детали, прибор придется разобрать.

О том, как это сделать — разобрать пылесос Самсунг самостоятельно, читайте в статье.

Содержание

• Подготовка к разборке
• Схема устройства
• Разбираем бытовой прибор Samsung
• Как собрать?
• Особенности разбора роботов-пылесосов
• Возможные сложности и способы их преодоления
• Заключение

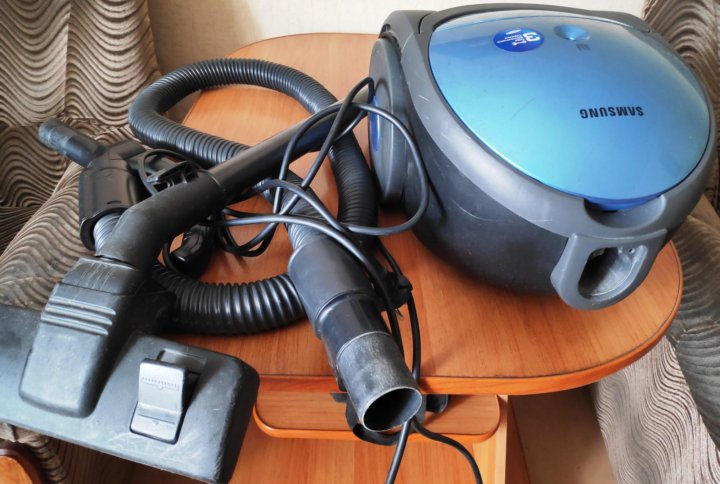

Подготовка к разборке

Прежде чем приступить к разбору пылесоса, нужно выполнить некоторые подготовительные мероприятия. Они включают в себя:

1. Отключение прибора от электросети.
2. Скручивание шнура.
3. Извлечение и чистка пылесборника.
4. Подготовка рабочего места.
5. Снятие шланга с трубкой и насадкой, фильтров, отсоединяющихся крышек.

Разобрать пылесос без инструментов не удастся. Для выполнения работ понадобятся:

• плоскогубцы;
• отвертки;
• тиски;
• напильник и шило;
• молоток;
• бормашина.

Также могут потребоваться новые запчасти и провода, которые будут установлены на место неисправных деталей.

Схема устройства

Схема устройства пылесоса Самсунг представлена следующими комплектующими:

1. Труба и шланг, по которым собранный мусор попадает в пылесборник.
2. Щетки и насадки. В зависимости от модели, их набор и конструктивные особенности будут отличаться.
3. Корпус, на котором расположены различные датчики и кнопки. Чаще всего на нем находится регулятор мощности и индикатор заполнения пылесборника.
4. Сетевой шнур и отверстие для него. Даже самые бюджетные пылесосы Самсунг оснащены функцией автоматической намотки.
5. Пылесборник, который может быть представлен мешком или контейнером.

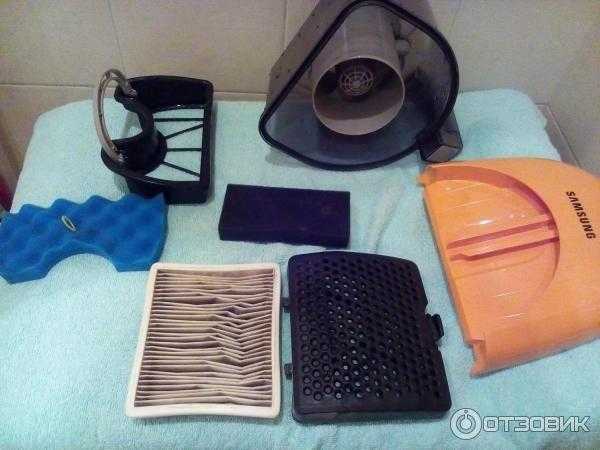

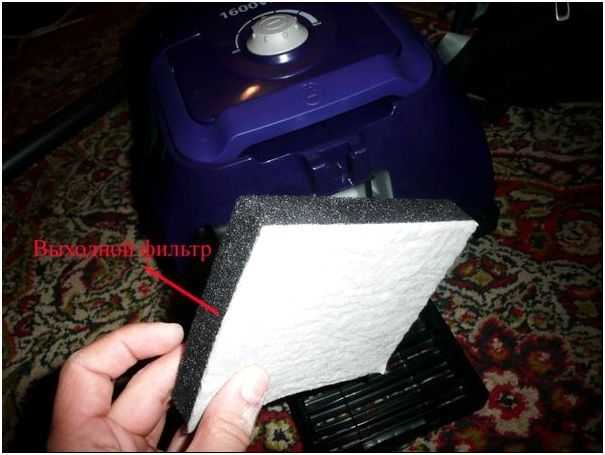

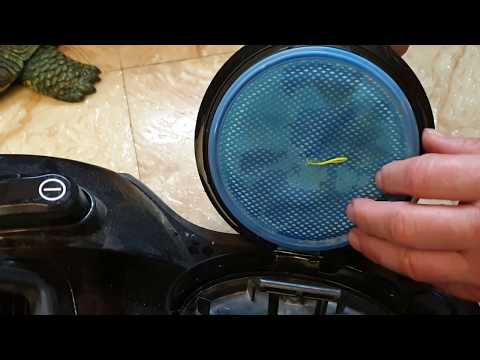

6. Фильтр или система фильтров.
7. Мотор. Внутри мотора располагаются лопасти, подшипники, уплотнители, крыльчатка, вал, ротор, крыльчатка. К его составляющим относятся щетки.
8. Плата управления.
9. Колеса.

Подробную схему устройства пылесоса с обозначением всех деталей можно найти в инструкции пользователя.

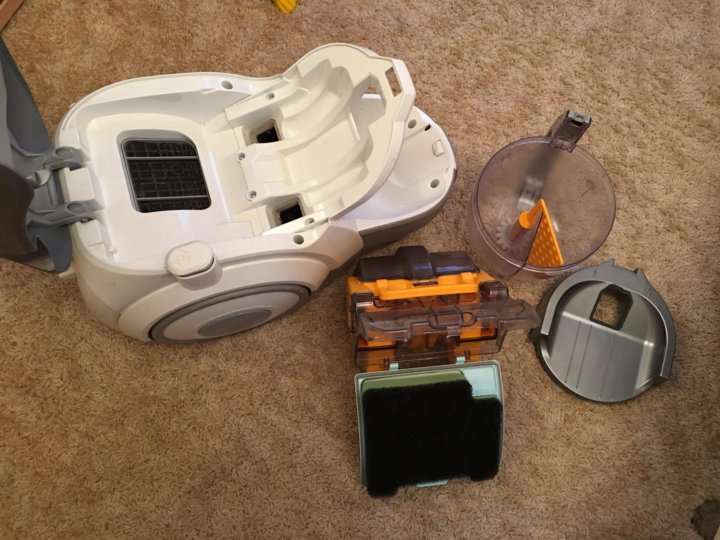

Разбираем бытовой прибор Samsung

Чтобы разобрать пылесос Самсунг и не повредить его, выполняют следующий алгоритм действий:

1. Откручивают болты, фиксирующие корпус прибора (чаще всего их четыре). Если после их извлечения крышка не открывается, нужно поискать потайные винты, которые могут располагаться рядом с кнопками. На некоторых моделях корпус дополнительно фиксируется защелками, их нужно открыть.
2. Разъединяют две половинки корпуса. Делать это нужно вручную, не прилагая чрезмерной силы. Пластиковую крышку проталкивают в сторону. Когда все защелки выйдут из пазов, корпус легко откроется.
3. Под крышкой можно обнаружить плату управления. В зависимости от модели прибора, она находится слева или справа. В норме, модуль надежно закреплен на корпусе. Его демонтируют, открутив винты и отсоединив ведущие к нему клеммы.
4. Снимают мотор. Иногда он находится внутри пластиковой коробки, которую придется предварительно разобрать.
5. Скрутить клеммы с двигателя, достать щетки.
6. Если нужно добраться до крыльчатки, снимают металлический колпак, которым она прикрыта. Его можно аккуратно сбить молотком.
7. Диск с лопастями прочно затянут гайкой, которую откручивают торцевым ключом. Для удобства якорь фиксируют тисками. После скручивания гайки крыльчатка легко снимется.
8. Если нужно добраться до подшипников, то извлекают вал. Сами подшипники выбивают с помощью болта и молотка.

Полностью разбирать мотор пылесоса Самсунг приходится не всегда, иногда удается обойтись заменой или чисткой деталей, расположенных в корпусе.

Как разобрать пылесос Самсунг, подскажет видео:

Как собрать?

Чтобы собрать пылесос, нужно выполнить все действия в обратном порядке. Главное, не потерять и не перепутать место расположения деталей. Самое сложное – это собрать мотор.

Алгоритм действий следующий:

• на вал с подшипниками надевают прижимную прокладку и волнообразное металлическое кольцо;
• закрывают ротор крыльчаткой и лепестком, прикручивают щетки;
• заминают металлическую крышку с помощью плоскогубцев;
• устанавливают двигатель обратно, соединяют контакты.

Останется прикрутить плату управления, соединив ее с клеммами, вставить очищенный фильтр и собрать корпус.

Особенности разбора роботов-пылесосов

Роботы-пылесосы Самсунг имеют компактные размеры, но отличаются сложным устройством. В них встроено программное обеспечение, с помощью которого можно управлять этим миниатюрным помощником. Зная, схему устройства робота-пылесоса, удастся быстрее разобрать его.

Она представлена следующими компонентами:

• корпус, на котором располагается кнопка фиксации контейнера, сенсор для контакта с ограничителем, ручка для транспортировки, гнездо для зарядки;
• колесики;
• щетки;
• контакты для соединения с базой;
• датчик загрязнения;
• резиновый скребок;
• мотор, пылесборник, плата управления – все это расположено внутри корпуса.

Разбирают робот пылесос в выключенном состоянии. С него снимают крышку, убирают поддон для сбора пыли, скручивают винты, фиксирующие корпус, убирают боковые щетки.

Под крышкой находится:

• аккумулятор,
• лазерный дальномер с проводами,
• плата управления,
• двигатель.

Робот-пылесос имеет сложное устройство, поэтому разбирать и ремонтировать его можно только при наличии соответствующих знаний.

Возможные сложности и способы их преодоления

При разборке пылесоса Самсунг можно столкнуться с рядом сложностей. Избежать дополнительных временных и финансовых трат помогут следующие советы:

1. Болты и шурупы, фиксирующие корпус и внутренние детали, отличаются по длине и размеру. Чтобы не путаться при сборке прибора, их складывают на лист и подписывают.
2. Даже если корпус открывается туго, не следует использовать отвертку. Ее применение может привести к откалыванию пластмассы.
3. При откручивании гайки, фиксирующей в моторе диск с лопастями, можно обнаружить, что на ней нет резьбы. В таком случае ее наносят самостоятельно, с помощью ножовки.
4. Чтобы все детали работали исправно, устанавливать их нужно в чистые посадочные места.
5. При разборке пылесоса нужно оценить состояние щеток, расположенных на двигателе. Если они стерты, лучше сразу заменить их.

Заключение

Разбирая пылесос Самсунг, действовать нужно осторожно, чтобы не повредить исправные детали. Если нет уверенности в своих силах, лучше доверить эту работу профессионалам.

Обзор пылесоса Samsung SC4140 с мешком для мусора и функцией выдувания

Пылесос должен быть мощным, не слишком тяжелым и еще тихим. Давайте посмотрим, как этим критериям соответствует Samsung SC4140 с мешком для мусора и функцией не только всасывания, но и выдувания.

Еще у него разъем для шланга на верхней крышке, два больших колеса, и в профиль он напоминает гибрид автомобиля и летающей тарелки — довольно симпатичный, надо сказать.

Характеристики

Производитель	Samsung
Модель	SC4140
Тип	пылесос
Страна производства	Вьетнам
Гарантия	2 года
Система фильтрации	мешок для сбора пыли
Тип мешка	многоразовый тканевый
Регулировка мощности	плавная
Емкость пылесборника	3 л
Потребляемая мощность	до 1600 Вт
Мощность всасывания	320 Вт
Вес	3,8 кг
Габариты (Ш×В×Г)	275×230×365 мм
Длина сетевого кабеля	6 м
Розничные предложения	узнать цену

Комплектация

Прибор поставляется в картонной коробке с полноцветной печатью. Информации на упаковке не слишком много: на одиннадцати языках производитель сообщает о том, что внутри содержится канистровый пылесос для сухой уборки, а на английском добавляет, что устройство снабжено встроенным отсеком для аксессуаров, интерактивным индикатором заполнения, функцией сдувания пыли и опциональным фильтром тонкой очистки.

Ну и картинки, конечно, тоже есть.

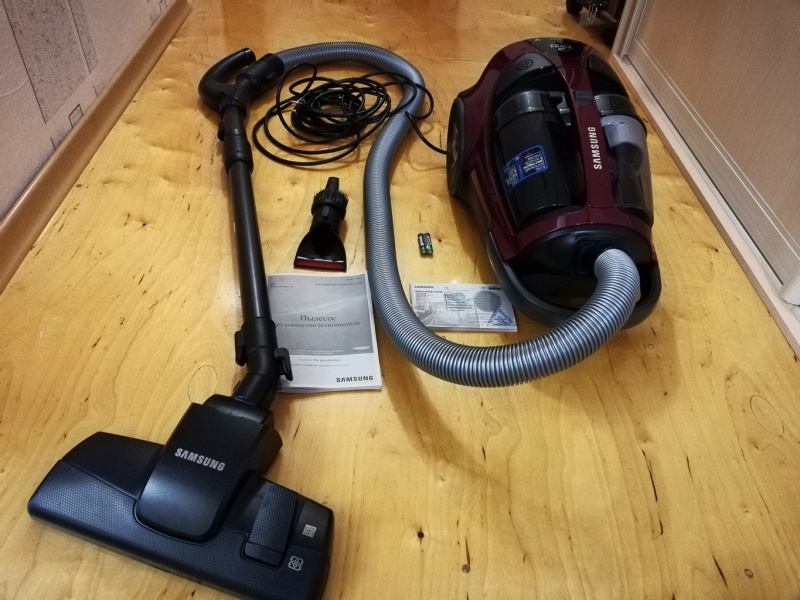

Вскрыв коробку, внутри мы обнаружили:

• моторный блок с многоразовым мешком для мусора и щелевой насадкой-щеткой внутри отсека для аксессуаров
• телескопическую трубку
• гофрированный шланг
• насадку для пола
• руководство пользователя
• сервисную книжку

Комплектация у Samsung SC4140, прямо скажем, спартанская: необходимый минимум насадок — и только.

На первый взгляд

Пластик корпуса у этой модели трех цветов: глянцевая синяя верхняя крышка, светло-серые матовые колеса и темно-серое основание. Опирается пылесос на два больших колеса по бокам и ведущий ролик в передней части.

Напоминает прототип автомобиля в футуристическом стиле, не находите?

Как и у большинства пылесосов канистрового типа, гофрированный шланг у этой модели подключается к разъему на верхней крышке. Рядом с гнездом шланга, под логотипом, находится овальное окошко индикатора заполнения пылесборника.

Классические кнопки включения и сматывания шнура располагаются по бокам верхней крышки, над колесами. Между ними — выпускная решетка, через которую очищенный воздух покидает прибор.

Откидываясь, верхняя крышка открывает отделение для многоразового мусорного мешка, который держит в корпусе пластиковая рамка. Выход отсека закрыт воздушным фильтром из мягкого нетканого материала, напоминающего поролон: опциональный HEPA-фильтр, обеспечивающий более высокую степень очистки воздуха, в комплект этой модели не входит.

У мешка из нетканого синтетического материала на горловине есть резиновое уплотнительное кольцо, а на другом конце — пластиковый зажим: чтобы опустошить мешок, достаточно снять последний и вытряхнуть содержимое емкости в мусорное ведро.

Внутренний отсек для аксессуаров, который упоминался на коробке, оказался небольшим гнездом для щелевой насадки-щетки. Он скрыт под верхней крышкой, между кнопкой сматывания шнура и выпускной решеткой. Сама насадка «2 в 1» представляет собой обычную комбинацию из съемной щетки и щелевого сопла.

Электропровод убирается в отсек на корме, с правой стороны. Круглое отверстие слева предназначено для альтернативного подключения шланга: Samsung SC4140 умеет не только всасывать пыль, но и выдувать ее из труднодоступных мест. Отверстие снабжено подпружиненной крышкой и закрыто при обычной работе.

Сзади у пылесоса есть и паз для парковки половой щетки: в нем можно закрепить шланг со щеткой и телескопической трубкой при хранении или паузе в уборке. Такой же паз расположен и на нижней панели устройства: хранить пылесос одинаково удобно как в горизонтальном, так и в вертикальном положении.

Гофрированный шланг длиной около 1,5 м может чуть растягиваться. На его конце — рукоятка, изогнутая примерно на 30° и снабженная механическим регулятором мощности всасывания.

Металлическая удлинительная трубка окрашена темно-серой эмалевой краской. Ее длина плавно меняется от 55 до 87 сантиметров.

Насадка для уборки пола незамысловата: у нее наверху есть педаль, позволяющая в зависимости от покрытия поднять или выдвинуть щеточный элемент.

Выдвижная часть представляет собой ряд жесткой пластиковой щетины черного цвета. Для облегчения скольжения по полу нижняя сторона насадки оборудована двумя велюровыми полосками алого цвета. Каких-либо роликов или уплотнителей у половой щетки нет.

Инструкция

Руководство пользователя представляет собой брошюру формата А6, напечатанную на тонкой серой бумаге. Качество печати хорошее, шрифт, многочисленные схемы и иллюстрации читаются без труда.

Документ составлен на трех языках — русском, казахском и узбекском. Русскоязычная часть руководства занимает восемь страниц и предназначена для полутора десятков различных моделей пылесосов: производитель не счел необходимым выпустить отдельный документ для нашей и предлагает пользователю самостоятельно разобраться в ее отличиях от других подобных устройств.

Это, впрочем, не составляет труда: значительная часть описания устройства посвящена дополнительным опциям, которые здесь отсутствуют (но их можно докупить). Из руководства мы узнали, что при необходимости пользователь может приобрести три насадки для напольных покрытий, включая одну с турбощеткой; опциональный аксессуар для мебели и одеял, также оборудованный турбощеткой; воздушный HEPA-фильтр, заменяющий идущий в комплекте поролоновый; фирменные одноразовые мешки для мусора и даже редкий для этого класса пылесосов дополнительный циклонный фильтр, размещающийся на рукоятке гофрированного шланга.

Руководство содержит краткие, но понятные сведения об устройстве пылесоса и его эксплуатации. Завершается оно списком возможных неисправностей с методами их самостоятельного устранения. В комплект входит также сервисная книжка.

Управление

Включается и выключается пылесос кнопкой на верхней крышке. Конструкция позволяет одинаково удобно нажимать ее как рукой, так и ногой: лишний раз наклоняться для этого не нужно. Кнопка включения является одновременно и регулятором мощности: ее вращение позволяет плавно изменять обороты мотора от минимума до максимума.

Симметрично расположенная кнопка на левой стороне верхней крышки управляет механизмом сматывания электрошнура.

Эксплуатация

Подготовка к работе простая и быстрая: надо только распаковать пылесос и подключить к нему шланг и насадки. Для надежности проверив установку мешка для мусора, можно приступать к уборке.

Маневренность у этой модели прекрасная: боковые колеса находятся на одном уровне с корпусом, поэтому ни за что не задевают. Так что никаких трудностей при перемещении не возникает. И общая обтекаемая форма пылесоса также помогает легко объезжать препятствия.

Как мы уже упоминали, прибор может работать в двух положениях. Чтобы припарковать напольную насадку, у него есть два паза: на нижней панели для вертикального и на задней части корпуса — для горизонтального.

Кнопки управления прибором удобные по расположению и форме. Их можно нажимать и рукой, и ногой. Но если надо изменить мощность, то приходится все-таки наклоняться и вращать регулятор.

Если говорить о силе всасывания, то диапазон ее регулировки у Samsung SC4140 очень приличный: на минимуме пылесос бережно чистит хрупкое и нежное, а на максимуме легко высасывает пыль из щелей и труднодоступных участков. Регулировка плавная, без скачков.

Двух простых насадок этой комплектации — щетки для пола и щелевой насадки-щетки — хватит для простой уборки. Но если надо чистить что-то более сложное, чем обычное напольное покрытие или мягкую мебель, то стоит обратить внимание на дополнительные аксессуары.

Индикатор заполнения мусоросборника оказался при ближайшем рассмотрении простым подпружиненным «поплавком», который хорошо виден: этому способствует прозрачное стекло окошечка и удачно выбранный яркий цвет.

Интересной и довольно эффективной опцией оказалась возможность работы в режиме продувки: поток воздуха из шланга, подключенного к разъему на корме прибора, позволяет «выгнать» пыль из труднодоступных мест или сдуть легкий мусор, который нет нужды собирать в пылесборник (к примеру, согнать с крыльца палую листву).

Многие вспомнят, что для пылесосов середины XX века эта функция была почти обязательной. В комплект многих тогдашних приборов входил пульверизатор для краски, подключаемый к выпускному отверстию. Однако у современных устройств такой режим встречается крайне редко.

Даже после длительной уборки достаточно запущенного помещения поверхность отсека мусоросборника остается чистой: мешок отлично удерживает внутри всю грязь. И на внешней стороне у него пыли совсем немного: взять его можно, не опасаясь запачкать рук.

Специальной заглушки, закрывающей горловину, у емкости нет, и переносить снятый с пылесоса мешок следует осторожно.

Чтобы опустошить пылесборник, нужно снять пластиковый зажим со дна и вытряхнуть содержимое в мусорное ведро или пакет.

Снимать зажим полностью не обязательно: эффективно опустошается даже емкость, открытая наполовину.

Небольшая часть пыли при этом остается во внутренних складках. Избавиться от нее можно, вывернув мешок над мусорным ведром.

Даже при таком действии руки не пачкаются. Но делать это стоит только в особых случаях: например, если надо убрать пылесос на хранение.

Уход

Очищать мешок для мусора рекомендуется при изменении цвета индикатора на верхней панели: допускать заполнение резервуара «под горлышко» не стоит.

Производитель не приводит специальных рекомендаций относительно дальнейшего ухода за многоразовым мешком. По опыту использования подобных емкостей в моделях аналогичных устройств других производителей мы не рекомендуем подвергать его влажной чистке или стирке: достаточно своевременно вытряхивать.

Особенных рекомендаций по уходу за корпусом и аксессуарами инструкция также не дает.

Наши измерения

Масса частей пылесоса приведена в таблице ниже:

Деталь	Масса, г
Моторный блок в сборе с пылесборником	3575
Гофрированный шланг	455
Телескопическая трубка	340
Насадка для паркета	305
Щелевая насадка	25

В первую очередь мы взвесили конструкцию «шланг + труба + щетка для пола», которую чаще всего приходится держать в руках при уборке. Ее вес составляет 1100 г.

Уровень шума мы измеряли при размещении пылесоса на полу в рабочем положении, с телескопической трубой и универсальной щеткой. Микрофон шумомера разместили в горизонтальном положении на высоте 1 м от пола и на расстоянии 1 м от моторного блока и направили на устройство. Измеренное значение составило 73 дБА в режиме минимальной мощности и 83 дБА — в максимальной. На максимуме пылесос громковат, а в минимальном режиме оказался тише и многих ручных моделей.

Издаваемый устройством шум равномерный, без выделяющихся тонов.

Мощность всасывания (что это такое и как мы ее измеряем, описано в отдельной статье) мы измеряли, подключив стенд к выходному отверстию гофрированного шланга. Зависимость мощности всасывания от создаваемого разрежения приведена на графике ниже:

На минимальном режиме Samsung SC4140 работает с мощностью 124 аВт, а максимальная мощность устройства составила, по нашим измерениям, около 262 аВт.

Максимальное энергопотребление за все время тестовой эксплуатации составило 1443 Вт. Соответственно, КПД устройства, который мы определяем как отношение мощности всасывания к потребляемой от сети мощности, составляет около 18,2%.

Максимальная мощность всасывания	262 аВт
Максимальная потребляемая мощность	1443 Вт
КПД по результатам измерений	до 18,2%
Уровень шума	до 78 дБА
Максимальный вес в сборе	4675 г
Вес шланга, телескопической трубки и насадки для уборки пола	1100 г

Выводы

Пылесос Samsung SC4140 с многоразовым тканевым мешком понравился нам простотой и эффективностью конструкции, а в ходе практических и инструментальных тестов прибор продемонстрировал неплохую мощность и хорошую энергоэффективность.

Приятным дополнением к основной функциональности оказалась возможность работы в режиме продувки: с ее помощью можно удалить пыль из самых труднодоступных мест.

Комплектация данной модели минимальна, но производитель предлагает солидный спектр аксессуаров, которые можно приобрести дополнительно.

Плюсы:

• хорошая мощность всасывания
• неплохая эффективность
• низкая цена
• функция продувки

Минусы:

• минимальный комплект насадок
