Руководство по эксплуатации Подлежит использованию по назнач…

Пылесос, Руководство по эксплуатации

• Изображение
• Текст
• Содержание

Руководство по эксплуатации

Подлежит использованию по

назначению

в нормальных условиях

Рекомендуемый период: 7 лет

Сделано в Корее

Юридичеокив адрес

изготовителя :Ошоунг
Электронике Ко, ЛтД,

Самсунг Мейн Билдинг, 250-2
Га Тепанг-Ро, Чун1\, Сеул,

Корея

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Перед началом эксплуатации пылесоса

внимательно прочитайте настоящие

инструкции. дп 05. 09. 2008

Орган

по сертификации : РОСТЕСТ-МОСКВА

ПЫЛЕСОС

* Перед началом эксплуатации пылесоса внимательно прочитайте

данное руководство.

* Пылесос предназначен только для использования в помещении.
* Пылесос предназначен для эксплуатации в быту при нормальных

условиях

Зарегистрируйтесь в клубе Samsung на сайте www.samsung.com/global/register

• РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
• * Перед началом эксплуатации пылесоса внимательно прочитайте данное руководство.
• * Пылесос предназначен только для использования в помещении.
• * Пылесос предназначен для эксплуатации в быту при нормальных условиях
• 1 СБОРКА ПЫЛЕСОСА
  • ► Составные части могут отличаться в зависимости от модели.
    • [ПРЕДУПРЕЖДЕНИЕ!
• 2 ЭКСПЛУАТАЦИЯ ПЫЛЕСОСА
  • 2-1 ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
    • 1) ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ
  • 2-2 ШНУР ПИТАНИЯ
    • ПРИМЕЧАНИЕ
  • 2-3 РЕГУЛЯТОР мощности
    • 1) ИСПОЛНЕНИЕ с РЕГУЛЯТОРОМ МОЩНОСТИ НА РУЧКЕ (ОПЦИЯ)
      • • УСТАНОВИТЕ РЕГУЛЯТОР В ПОЛОЖЕНИЕ STOP (СТОП)
      • • УСТАНОВИТЕ РЕГУЛЯТОР В ПОЛОЖЕНИЕ MAX (МАКСИМУМ)
    • 2) ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ НА КОРПУСЕ
    • — КОРПУС (ТОЛЬКО ДЛЯ РЕГУЛЯТОРОВ НА КОРПУСЕ)
  • 2^-4 ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ НАСА^ДОК
    • ► Составные части могут отличаться в зависимости от модели.
      • 4-1 КОГДА СЛЕДУЕТ ЧИСТИТЬ ПАКЕТ ВНУТРЕННЕГО ФИЛЬТРА
        • — Если при уборке отмечается заметное снижение мощности всасывания, проверьте кассету внутреннего фильтра, как описано ниже.
      • 4-2 ЧИСТКА КАССЕТЫ ВНУТРЕННЕГО ФИЛЬТРА
    • 5 ЧИСТКА ФИЛЬТРА ДВИГАТЕЛЯ
    • 6 ЧИСТКА ВЫХОДНОГО ФИЛЬТРА
      • ЛРИМЕЧАНИЕ:

    Важные меры предосторожности

    Страница 2

    • Изображение
    • Текст

    ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

    1. Внимательно прочитайте руководство. Перед включением убедитесь, что

    напряжение сети электропитания соответствует данным, указанным на табличке с

    техническими характеристиками пылесоса, расположенной на дне прибора.

    2. ПРЕДУПРЕЖДЕНИЕ: Не пользуйтесь пылесосом для чистки мокрых ковров или

    полов. Не всасывайте пылесосом воду.

    3. Необходимо быть особенно внимательным при использовании любых бытовых

    приборов в присутствии детей. Не позволяйте детям играть с пылесосом. Никогда
    не разрешайте детям включать пылесос без присмотра взрослых. Используйте
    пылесос только по назначению, как описано в данном руководстве.

    4. Не используйте пылесос без пылесборника. Для поддержания наилучшей

    эффективности пылесборник следует опорожнять до его заполнения.

    5. Не используйте пылесос для сбора спичек, горячего пепла или окурков. Не

    допускайте нахождения пылесоса вблизи кухонных плит или других источников
    тепла. Высокая температура может привести к деформации и выцветанию

    пластиковых частей прибора.

    6. Не следует собирать пылесосом жесткие, острые предметы, поскольку они могут

    повредить части пылесоса. Не вставайте на шланг. Не помещайте на шланг

    тяжелые предметы. Не блокируйте всасывающее или выпускное отверстия.

    7. Выключайте пылесос при помощи кнопки на корпусе перед отключением шнура

    питания от розетки. Отсоединяйте вилку шнура питания от электрической розетки
    перед заменой мешка или контейнера для сбора пыли. Во избежание повреждений
    шнур питания следует отсоединять от розетки, держась за вилку, а не за шнур.

    8. Данный прибор не предназначен для использования детьми или людьми

    преклонного возраста, если только они не находятся под надлежащим
    присмотром ответственного лица для обеспечения безопасного использования
    прибора. Необходимо следить за тем, чтобы дети не играли с прибором.

    9. Перед чисткой или обслуживанием прибора следует отсоединить вилку шнура

    питания от сетевой розетки.

    10. Не рекомендуется использовать удлинители.

    11. Если пылесос работает неправильно, отключите его от электросети и

    проконсультируйтесь с официальным сервисным агентом.

    12. При повреждении шнура питания во избежание опасности он должен быть

    заменен производителем или его сервисным агентом, либо лицом с

    соответствующей квалификацией.

    13. Не следует носить пылесос, держась за шланг. Для этого нужно использовать

    ручку на пылесосе.

    14. Пылесос предназначен для уборки поверхностей, загрязненных пылью.

    15. Не используйте пылесос для уборки поверхностей, загрязненных пищевыми

    продуктами (например, сахарный песок, соль, мука и пр. сыпучие продукты), а

    также поверхностей, загрязненных строительными материалами (например,

    побелка, песок, земля, цемент и пр.) и стиральным порошком.

    16. Не используйте неисправный пылесос. В том случае, если возникла какая-либо

    неисправность, немедленно обратитесь в авторизованный сервисный центр
    компании Самсунг Электроникс.

    1

    1 сборка пылесоса, Предупреждение

    Страница 3

    • Изображение
    • Текст

    1 СБОРКА ПЫЛЕСОСА

    ОПЦИЯ

    ► Составные части могут отличаться в зависимости от модели.

    [ПРЕДУПРЕЖДЕНИЕ!

    Не следует нажимать кнопку

    ручки пылесборника, перенося
    прибор.

    Храните насадку для чистки

    полов, зафиксировав ее в

    соответствующей подставке.

    ПРИМЕЧАНИЕ

    Отсоединяя сетевой

    шнура от электрической
    розетки, беритесь за
    штепсельную вилку, а
    не за сам шнур.

    2-3 РЕГУЛЯТОР мощности

    1) ИСПОЛНЕНИЕ с РЕГУЛЯТОРОМ МОЩНОСТИ НА

    РУЧКЕ (ОПЦИЯ)

    • УСТАНОВИТЕ РЕГУЛЯТОР В ПОЛОЖЕНИЕ STOP (СТОП)

    Пылесос отключится (режим ожидания).

    • УСТАНОВИТЕ РЕГУЛЯТОР В ПОЛОЖЕНИЕ MAX (МАКСИМУМ)

    Сила всасывания плавно возрастет до максимальной.

    2) ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ НА КОРПУСЕ

    — ШЛАНГ

    Чтобы снизить мощность всасывания

    для чистки штор, ковриков и других
    легких тканей, потяните заглушку до

    тех пор, пока не откроется отверстие.

    — КОРПУС (ТОЛЬКО ДЛЯ

    РЕГУЛЯТОРОВ НА КОРПУСЕ)

    Ш

    О

    ГШТО

    MIN = для деликатных поверхностей,

    например, штор.

    MAX = для жестких полов и сильно

    загрязненных ковров.

    Если

    всасывающее

    отверстие
    забито мусором,

    тщательно

    удалите мусор.

    Если всасывающее отверстие забито
    мусором, поверните кнопку блокировки
    в положение UNLOCK (Разблокировать),
    и удалите мусор. После чистки,
    надлежащим образом сопоставьте
    крышку фильтра с передней панелью
    корпуса изделия и закройте крышку.

    Закрыв крышку, не

    забудьте установить

    кнопку блокировки в
    положение LOCK

    (Заблокировать).

    Внимание: Щетка предназначена исключительно для чистки постельного белья.

    Осуществляя чистку щетки, соблюдайте осторожность, чтобы не повредить щетку.

    Я

    Я

    5

    3 опорожнение пылесборника, Опция, Примечание

    Страница 7

    • Изображение
    • Текст

    3 ОПОРОЖНЕНИЕ ПЫЛЕСБОРНИКА!

    Опция

    Пылесборникследует

    опорожнять после достижения Изв

    леките пылес

    б°

    рник

    ,

    Отделите крышку

    нажав кнопку.

    4-1 КОГДА СЛЕДУЕТ ЧИСТИТЬ ПАКЕТ ВНУТРЕННЕГО ФИЛЬТРА

    — Если при уборке отмечается заметное снижение мощности всасывания,

    проверьте кассету внутреннего фильтра, как описано ниже.

    ш

    о

    я ■ *4 ‘

    МАХ/’~Ч

    иО

    РЕГУЛЯТОР НА РУЧКЕ

    Установите мощность пылесоса I

    положение “МАХ”

    Если индикатор фильтра горит

    красным, когда всасывающее

    отверстие находится в 10 см

    над полом, фильтр необходимо
    почистить.

    Когда индикатор загорается,

    кассету внутреннего фильтра
    (4-2) необходимо опорожнить,
    как показано на рисунках на

    следующей странице.

    7

    2 чистка кассеты внутреннего фильтра

    Страница 9

    • Изображение
    • Текст

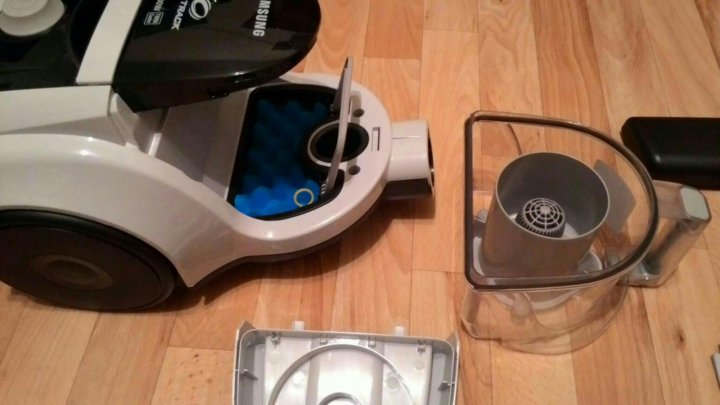

    4-2 ЧИСТКА КАССЕТЫ ВНУТРЕННЕГО ФИЛЬТРА

    Извлеките емкость для сбора
    пыли и кассету внутреннего

    фильтра, как показано на исунке.

    4

    Снимите рамку крышки
    кассеты внутреннего

    фильтра.

    Извлеките пористую

    прокладку из кассеты
    внутреннего фильтра.

    Промойте губку и кассету

    водой.

    Оставьте губку и кассету

    внутреннего фильтра в тени на

    срок более 12 часов для

    просушки.

    Поместите губку в

    кассету внутреннего

    фильтра.

    : • ■ 8

    Перед установкой

    выровняйте крышку кассеты
    внутреннего фильтра и
    кассету внутреннего

    фильтра.

    Поместите собранную

    кассету внутреннего фильтра
    в корпус пылесоса.

    [

    примечание

    : Убедитесь, что фильтр полностью высох перед установкой его

    в пылесос. Он должен сохнуть как минимум 12 часов.

    8

    5 чистка фильтра двигателя, 6 чистка выходного фильтра, Лримечание

    Страница 10

    • Изображение
    • Текст

    5 ЧИСТКА ФИЛЬТРА ДВИГАТЕЛЯ

    Извлеките емкость для сбора

    пыли и кассету внутреннего

    фильтра.

    Извлеките фильтр защиты

    двигателя из пылесоса.

    Вытряхните пыль из фильтра и

    установите его назад в пылесос.

    6 ЧИСТКА ВЫХОДНОГО ФИЛЬТРА

    Чтобы извлечь

    фильтр, нажмите на

    рамку в задней части
    корпуса пылесоса.

    Вытащите фильтр
    HEPA за ушко.

    Очистите фильтр

    HEPA от пыли.

    Поместите фильтр
    HEPA назад в корпус,

    вы должны услышать
    щелчок.

    I

    ЛРИМЕЧАНИЕ:

    Сменные фильтры можно
    приобрести у вашего
    местного агента по
    продаже

    9

    Комментарии

    Выделить → Я нашла инструкцию для своего пылесоса здесь! #manualza

    • Кликнуть →

    Видео обзоры Samsung Sc6573 (MCO00022937) на CMP24

    Описание Видео обзоры (3) Характеристики (12) Сравнить цены (1) Яндекс. Маркет Отзывы (39)

    Видео Обзоры (5)

    Пылесос Samsung чистка.с разборкой до двигателя! vacuum cleaner with disassembly

    Полная разборка и сборка пылесоса SAMSUNG 1800 w SC6573. Замена двигателя и фильтров.

    Пылесос Samsung разборка и чистка

    ? Полная разборка и сборка пылесоса SAMSUNG SC6570. Замена двигателя. Ремонт в домашних условиях.

    пылесос samsung SC6573




    Цены (1)

    Последняя известная цена от 292 р. до 292 р. в 1 магазинах

    В данный момент у нас нет информации о наличии данного товара в магазинах.
    Вы можете поискать его на других площадках:




    Магазин	Цена	Наличие
    AliExpress	AliExpress – один из крупнейших мировых маркетплейсов, предлагающий клиентам самые низкие цены



    Яндекс. Маркет

    Купить в кредит (0)




    Компания	Предложение

    Описание

    Уникальная двухкамерная система Twin Chamber System используемая в пылесосе Samsung SC6573 включает две рабочие камеры, благодаря чему повышается эффективность чистки и сохранение высокой мощности всасывания. Поскольку частицы пыли увлекаются вихревым потоком воздух во внутреннюю камеру, частицы мусора удаляются из потока воздух под действием центробежных сил. В результате крупные частицы пыли и мусора остаются во внешней камере и легко удаляются при опустошении пылесборника.

    Пылесос станет вашим не заменимым помощником при уборке в квартире или любом другом помещении. Уникальная турбощётка поможет убраться в самых труднодоступных местах. Вы без труда очистите ковры, твёрдые поверхности и даже мягкую мебель. Постоянная высокая мощность всасывания в 380 Вт не оставит шансов даже самой въедливой грязи. Благодаря компактным габаритам и специальной конструкции колёс модель отличается отличной манёвренностью.

    Пылесос оснащается циклонным фильтром, созданным с применением технологии Twin Chamber System. Наличие двух камер помогает оптимизировать воздушные потоки, позволив сохранить высокую производительность и малый расход электроэнергии даже без использования пылесборника. Пользователю не придётся наклоняться для установки оптимальных настроек – регулятор уровня мощности находится на ручке устройства.

    Характеристики (12)




    Параметр	Значение
    Мощность	1800
    Мощность всасывания	380
    Тип пылесоса	обычный
    Уборка	сухая
    Тип пылесборника	циклонный фильтр
    Объём пылесборника	1.4
    Регулятор мощности	на рукоятке
    Фильтр тонкой очистки	есть
    Труба всасывания	телескопическая
    Турбощетка	есть
    Насадки	2-позиционная щетка, турбощетка PET BRUSH
    Вес нетто	2. 6

    Отзывы (39)




    • Громыко Сергей — 30 Декабря 2013

      Пользовались пару лет. Пришел на смену мешковому (Ровента, модель не помню, с треугольной насадкой). Разница в силе тяги небо и земля. Мешковый пылесос по сравнению с ним вообще не справлялся со своими прямыми обязанностями. Небольшой вес, размеры, силиконовая гофра и управление с ручки дают возможность пользоваться им везде и всем — дочь 5 лет даже сама свою комнату убирала)). Очень удобно — нажал кнопку, вынул контейнер, вытряхнул мусор и всё. Во время ремонта (капитального — 3 месяца грязь и пыль столбом) убили его, т.к. использовали как строительный (не стоило, но покупать строительный за бешеные деньги смысла не было). М.б. можно было его починить, но не заморачивался, т.к. движок был покрыт пылью и скорей всего обмотку пробило. Сейчас (после окончания ремонта) опять, полистав отзывы и характеристики новых пылесосов, понял, что в мире за последнее время в этом направлении кардинального (не рассматривал дорогие модели) ни чего не произошло и сделал вывод, что этот пылесос вновь встанет в строй по уборке в нашей квартире.

      Достоинства:
      Сила тяги, вес, мобильность, соотношение цена/качество

      Недостатки:
      дизайн бы повеселей)

      Период использования: более года

    • Анонимно — 28 Декабря 2013

      Все, что перечислено в достоинствах, кроме управления на рукоятке, было обязательными критериями выбора пылесоса. Не ожидала, что найду такую функциональную модель за такую небольшую цену. Выбором очень довольна.
      Сила всасывания такова, что легко поднимает палас и даже линолеум, для обычной уборки хватает и половины мощности. Даже из длинношерстного паласа поднимает все крошки за 1-2 прохода, уборка стала в разы быстрее. Включение мощности постепенное и регулируется на рукояти, от 0 до 380, звук не пугает ни нашего маленького ребенка, ни кота, к тому же и сам пылесос не особо громкий. Пылесборник очень вместительный, не совсем понятно, для чего такой огромный, для обычной квартиры явно перебор, даже если неделю копить. При работе пыли не выдает, если регулярно чистить фильтр тонкой очистки.
      Качество сборки тоже порадовало.
      Вывод. Раньше пылесосить не очень любила, теперь это сплошное удовольствие, потому как все легко, быстро и четко.

      Достоинства:
      Большая сила всасывания при небольшой потребляемой мощности. Управление мощностью плавное, на рукояти. Небольшой, легкий, с вертикальной парковкой, относительно негромкий. Удобная очистка фильтров, никаких расходников.

      Недостатки:
      Вертикальная парковка недостаточно устойчивая. Турбощетка на линолеуме шумит. Шнур сматывается слабовато, нужно выпрямлять и подталкивать.

      Период использования: несколько месяцев

    Все отзывы (39)

    Пылесос Samsung SC6570 КОМПЛЕКТ ФИЛЬТРОВ

    перейти к содержанию Перейти к информации о продукте

    1 / из 5

    КОМПЛЕКТ ФИЛЬТРОВ ДЛЯ ПЫЛЕСОСОСА Samsung SC6570 — фильтры Hepa и Sponge

    НА ВРЕМЯ: 25% АВТО СКИДКА НА КОРЗИНУ!

    В НАЛИЧИИ, ГОТОВ К БЕСПЛАТНОЙ ЭКСПРЕСС-ДОСТАВКЕ В США!

    Обычная цена 10,45 долларов США

    Обычная цена Цена продажи 10,45 долларов США

    Цена за единицу товара / за

    Распродажа Распроданный
    • 10,45 $

    Варианты продукта

    Название по умолчанию — 10,45 долларов США

    Этот набор фильтров для пылесоса (HEPA и губка) является продуктом и запасной частью, используемой в модели машины Samsung SC6570; поможет вам в ремонте, замене и обслуживании. Если комплект фильтров вашего устройства забился в поры из-за интенсивного и чрезмерного использования и не имеет достаточного качества всасывания и очистки, вам следует заменить фильтр HEPA. Товар включает 1 КОМПЛЕКТ в одной упаковке. В продвинутых моделях современных пылесосов в качестве фильтра тонкой очистки часто используется H.E.P.A. фильтры. Общий принцип работы HEPA-фильтров идентичен всем подобным фильтрам: это волокнистый материал формы «гармошка», задерживающий мельчайшую пыль за счет микроскопических волокон и минимального расстояния между ними.

    Примечание. Заменяйте запасные части каждые 1–3 месяца, чтобы ваш пылесос работал с максимальной производительностью.

    Пожалуйста, проверьте правильность номера модели в названии продукта и совместимость запасных частей. Обычно мы включаем это в название продукта. Спасибо.


    Список комплектов

    1 КОМПЛЕКТ Комплект фильтров для пылесоса

    Делиться Посмотреть полную информацию

    Samsung SC5670 инструкция

    Посмотреть руководство для Samsung SC5670 ниже. Все руководства на ManualsCat.com можно просмотреть совершенно бесплатно. С помощью кнопки «Выберите язык» вы можете выбрать язык руководства, которое хотите просмотреть.

    Страница: 1

    Пылесос руководство пользователя Английский представьте себе возможности Благодарим вас за покупку продукта Samsung. Чтобы получить более полное обслуживание, Пожалуйста, зарегистрируйте свой продукт на www.samsung.com/register ✻ Перед эксплуатацией данного устройства внимательно прочитайте инструкции. ✻ Только для использования в помещении.

    Страница: 2

    информация по технике безопасности ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ • Перед эксплуатацией прибора внимательно прочтите данное руководство и сохраните его для справки. • Поскольку следующие инструкции по эксплуатации относятся к различным моделям, характеристики вашего пылесоса могут незначительно отличаться от тех, описано в данном руководстве. ИСПОЛЬЗУЕМЫЕ СИМВОЛЫ ВНИМАНИЕ/ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ Указывает на наличие опасности смерти или серьезной травмы.

    ОСТОРОЖНОСТЬ Указывает на наличие риска получения травм или материального ущерба. ДРУГИЕ ИСПОЛЬЗУЕМЫЕ СИМВОЛЫ Представляет то, что вы НЕ должны делать. Представляет собой то, что вы НЕ должны разбирать. Представляет то, к чему вы НЕ должны прикасаться. Представляет то, чему вы должны следовать. Указывает, что необходимо вынуть вилку шнура питания из розетки. Представляет собой заземление, необходимое для предотвращения поражения электрическим током. Рекомендуется, чтобы с этим символом обращался обслуживающий персонал. 2_ информация по технике безопасности

    Страница: 3

    информация по технике безопасности ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ • Внимательно прочитайте все инструкции. Перед включением убедитесь, что напряжение вашего электропитание такое же, как указано на паспортной табличке в нижней части очиститель. • ПРЕДУПРЕЖДЕНИЕ : Не используйте пылесос, если ковер или пол мокрые. Не используйте для всасывания воды. • Необходим тщательный надзор, когда какой-либо прибор используется детьми или рядом с ними.

    Делать не допускайте использования пылесоса в качестве игрушки. Не позволяйте пылесосу работать без присмотра в любое время. Используйте пылесос только по назначению, т. описано в этих инструкциях. • Не используйте пылесос без мешка для сбора пыли. Меняйте пылесборник до того, как он полностью, чтобы поддерживать наилучшую эффективность. • Не используйте пылесос для сбора спичек, пепла или окурков. Держите пылесос подальше от плит и других источников тепла. Тепло может деформировать и обесцвечивание пластиковых частей устройства. • Не собирайте пылесосом твердые острые предметы, так как они могут повредить более чистые детали. Не вставайте на шланг в сборе. Не переносите вес на шланг. Не блокируйте всасывающее или выпускное отверстие. • Выключите пылесос на корпусе машины перед отключением от сети. электрическая розетка. Выньте вилку из розетки перед заменой мешок для пыли или пылесборник. Во избежание повреждений извлекайте вилку, взявшись за подключите саму вилку, не дергая за шнур. • Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими возможностями.
    физическими, сенсорными или умственными способностями или отсутствием опыта и знаний, если только они находились под надзором или были проинструктированы относительно использования прибора со стороны лица, ответственного за их безопасность. Дети должны находиться под присмотром, чтобы убедиться, что они не играйте с прибором. • Перед очисткой или техническим обслуживанием необходимо вынуть вилку из розетки. прибор. • Использование удлинителя не рекомендуется. • Если ваш пылесос не работает должным образом, выключите питание и проконсультируйтесь с авторизованным сервисным агентом. • Если шнур питания поврежден, он должен быть заменен производителем или его сервисной службой. агент или лицо с аналогичной квалификацией, чтобы избежать опасности. • Не переносите пылесос, держась за шланг. Используйте ручку на наборе пылесоса. • Отключайте пылесос, когда он не используется. Перед отключением от сети выключите выключатель питания. информация по безопасности _3

    Страница: 4

    содержание сборка пылесоса 05 05 Сборка пылесоса эксплуатация очистителя 06 06 Шнур питания 06 Переключатель включения/выключения 06 Регулятор мощности поддерживать инструменты и фильтровать 08 08 Использование аксессуара 09 Уход за напольными инструментами 09 Индикатор проверки фильтра 10 Циклонный фильтр (только циклонные фильтры) 11 Замена пылесборника 11 Очистка входного фильтра 11 Очистка выходного фильтра Поиск неисправностей 11 4_ содержание

    Страница: 5

    сборка пылесоса сборка пылесоса _5 01 СБОРКА ТЕ очиститель • Для хранения припаркуйте насадку для пола. ОСТОРОЖНОСТЬ • Функции могут различаться в зависимости от модели. См. стр. 5,6. ВАРИАНТ

    Страница: 6

    6_ управление пылесосом эксплуатация очистителя Шнур питания • Вынимая вилку из розетки, беритесь за вилка, а не шнур. контроль мощности — ШЛАНГ Чтобы уменьшить всасывание при чистке штор, ковры и другие легкие ткани, тяните воздух из крана до тех пор, пока отверстие открыто. выключатель

    Страница: 7

    02 действующий в очиститель эксплуатация пылесоса _7 эксплуатация очистителя — ИСПОЛЬЗОВАНИЕ ВОЗДУХОДУВКИ Расположен на левой задней стороне пылесоса. 1) Отсоединяем шланг от кузова очистителя. 2) Подсоедините зажим шланга к ударное отверстие. — КОРПУС (ТОЛЬКО ТИП ОБЪЕМА) Чтобы контролировать уровень мощности, просто сдвиньте регулятор мощности управление внизу справа и слева. MIN = Для деликатных тканей, например, занавесок. МАКС = Для твердых полов и сильно загрязненных ковры.

    Страница: 8

    8_ инструменты обслуживания и фильтр поддерживать инструменты и фильтровать ИСПОЛЬЗОВАНИЕ ПРИНАДЛЕЖНОСТЕЙ Аксессуар • Щетка для пыли с мебели. полки, книги и т. д. • Щелевой инструмент для радиаторов, щелей, углов, между подушками. • Для эффективности. чистая насадка для пола с Щелевой инструмент. Трубка • Отрегулируйте длину телескопической трубы, сдвинув кнопку управления длиной, расположенную в центр телескопической трубы вперед и назад. • Чтобы проверить наличие засоров, отделите телескопический трубу и отрегулируйте, чтобы укоротить. Это позволяет легче удалять отходы засорение трубки.

    Страница: 9

    03 поддерживать инструменты и фильтр поддерживать инструменты и фильтровать _9 поддерживать инструменты и фильтровать ИНСТРУМЕНТЫ ДЛЯ ОБСЛУЖИВАНИЯ ПОЛОВ 2-шаговая кисть • Отрегулируйте входной рычаг в соответствии с поверхностью пола. Чистка ковров Чистка пола • Полностью удалите отходы, если впускное отверстие заблокировано. Щетка для домашних животных (опция) Для улучшения сбора шерсти домашних животных и волокон с ковров. Частая уборка пылесосом волос или шерсти домашних животных может привести к падению вращения. из-за вещей, запутавшихся вокруг барабана. В этом случае очистите барабан с помощью Забота. ИНДИКАТОР ПРОВЕРКИ ФИЛЬТРА Если цвет индикатора изменился, замените пылесборник.

    Страница: 10

    Инструменты для обслуживания и фильтр ЦИКЛОННЫЙ ФИЛЬТР (ТОЛЬКО ДЛЯ ЦИКЛОННЫХ ФИЛЬТРОВ) Вы можете использовать мешок для пыли в пылесосе в течение длительного времени благодаря Система циклонного фильтра обеспечивает максимальную эффективность очистки. Более крупные частицы пыли, отфильтрованные циклонным фильтром, остаются в пылесборнике. когда всасываемый воздух и пыль вращаются в циклонном фильтре. Итак, мешок для пыли содержит только более мелкие. Когда пылесборник заполнен пылью до отметки, необходимо утилизация и очистка. Пылесборник можно мыть в воде. 1. Поверните пылесборник влево и потяните за него. 2. Отсоедините циклонный фильтр от удлинителя и ручки. 3. Удалите нить и волосы, запутавшиеся вокруг сетки. 4. После очистки пылесборника и циклонного фильтра подсоедините циклонный фильтр. Фильтр с удлинителем и ручкой (мытая часть должна быть высушена в Тщательно затените перед сборкой). 5. Нажмите и поверните пылесборник вправо. Отрегулируйте индикаторные метки каждый другие вырезаны на пылесборнике и циклонном фильтре. ЦИКЛОНИЧЕСКИЙ ФИЛЬТР ПЫЛЬ БОЧКА ЩЕЛКА ИНСТРУМЕНТ 10_ поддерживать инструменты и фильтровать

    Страница: 11

    инструменты обслуживания и фильтр _11 03 поддерживать инструменты и фильтр поддерживать инструменты и фильтровать ЗАМЕНА ПЫЛЕСОСНОГО МЕШКА 1 2 3 1 2 3 чистка входного фильтра Не выбрасывайте фильтр. 1 2 3 чистка выходного фильтра НЕОБЯЗАТЕЛЬНЫЙ • Для тканевой сумки После использования, если тканевый мешок полон пыли, очистите тканевый мешок и используйте его. снова. Вы можете приобрести мешки для пыли в магазинах, где вы купили это пылесос. бумажный пакет можно использовать по своему усмотрению (бумажный пакет: VP-77)

    Страница: 12

    устранение неполадок РЕШЕНИЕ ПРОБЛЕМЫ Мотор не запускается. • Проверьте кабель, тягу и розетку. • Дайте остыть. Сила всасывания постепенно уменьшение. • Проверьте наличие блокировки и удалите ее. Шнур не сматывается в полной мере. • Вытяните шнур на 2-3 м и нажмите на смотку шнура. кнопка. Пылесос dows не собирать грязь. • Проверьте шланг и при необходимости замените. Низкий или уменьшающийся всасывание • Пожалуйста, проверьте фильтр и, при необходимости, очистите его, как показано на рисунке. в инструкции. если фильтры вышли из строя замените их на новые. Перегрев тела • Пожалуйста, проверьте фильтры. При необходимости очистите, как показано на Инструкция. Статическое электричество увольнять • Пожалуйста, уменьшите мощность всасывания. Этот пылесос одобрен следующим образом. Директива по электромагнитной совместимости: 2004/108/EEC Директива по низкому напряжению: 2006/95/ЕС 12_ поиск и устранение неисправностей

    Страница: 13

    8_ уход за инструментами и фильтром добавочный прибор и фильтр ИСПОЛЬЗОВАНИЕ ПРИНАДЛЕЖНОСТЕЙ Аксессуар • Щетка для пыли с мебели. полки, книги и т. д. • Щелевой инструмент для радиаторов, щелей, углов, между подушками. • Za efikasnije čišćenje dodatka za čišćenje пода употребите алатку за неприступне любить Трубка • Отрегулируйте длину телескопической трубы, сдвинув кнопку управления длиной, расположенную в центр телескопической трубы вперед и назад. • Чтобы проверить наличие засоров, отделите телескопический трубу и отрегулируйте, чтобы укоротить. Это позволяет легче удалять отходы засорение трубки.

    Страница: 14

    03 додатни прибор я фильтр дополнительные приборы и фильтр _9 добавочный прибор и фильтр ИНСТРУМЕНТЫ ДЛЯ ОБСЛУЖИВАНИЯ ПОЛОВ 2-шаговая кисть • Отрегулируйте входной рычаг в соответствии с поверхностью пола. Чистка ковров Чистка пола • Полностью удалите отходы, если впускное отверстие заблокировано. Щетка для домашних животных (опция) Для улучшения сбора шерсти домашних животных и волокон с ковров. Частая уборка пылесосом волос или шерсти домашних животных может привести к падению вращения.
