Как работает посудомоечная машина изнутри: видео, принцип действия

Многие люди, приобретая посудомоечную машину (далее также – ПММ, посудомойка), не задумываются о том, как она работает. На самом деле принцип работы посудомоечной машины довольно прост – мытье грязной посуды осуществляется нагретой смесью воды и моющего вещества.

Кухонная посудомойка освобождает домохозяек от неприятных забот о чистоте посуды

Обычный человек знает только этот принцип работы, но не знаком с устройством и конструктивными особенностями данного вида техники. А для успешной эксплуатации и обслуживания ПММ нужно понимать, как работает посудомоечная машина.

Этапы работы и процессы, происходящие в посудомойке

Алгоритм работы машинки приведен в инструкции, прилагаемой к каждому устройству. В нашей статье мы рассмотрим все этапы и постараемся объяснить их наиболее доступным языком. Все начинается с того, что ПММ необходимо подключить на кухне к электрической сети, водопроводу и канализации. При определенных навыках эти операции можно проделать самостоятельно или же вызвать мастеров.

Когда подключение завершено, можно начинать работу:

1. Заполните бункеры посудомойки расходными материалами: специальной солью, моющим средством и ополаскивателем. Можно использовать таблетки, в которых последние компоненты совмещены, но соль все равно следует засыпать отдельно – она смягчает воду.
2. Загрузите в корзины грязную посуду. Как это правильно делать, рассказано в нашей статье.
3. Запустите посудомоечную машину и выберите программу, которая будет соответствовать степени загрязнения загруженной посуды.
4. По нажатию кнопки «Пуск» начинается рабочий процесс – вода из водопровода начинает поступать через впускной клапан в емкость, расположенную внутри ПММ.
5. Смешиваясь с солью, жидкость становится более мягкой. Мягкая вода намного эффективнее моет посуду. Кроме того, предотвращается образование большого количества накипи.
   Параллельно идет процесс нагрева воды до температуры, заданной программой мойки (в случае, если аппарат подключен только к холодной воде). Некоторые модели посудомоечных машин (Bosch, Siemens и других известных брендов) имеют возможность подключения к холодной и горячей воде, которые смешиваются до нужной температуры.
6. Если загружена очень грязная посуда с засохшими остатками пищи, ее очистка должна начинаться с процесса замачивания. Вода смешивается с моющим средством, и циркуляционный насос подает ее мелкими порциями на сопла разбрызгивающих крыльчаток, расположенных в верхней и нижней части камеры. Вращаясь под давлением воды, крыльчатки распространяют моющий состав на поверхность посуды до тех пор, пока вся засохшая грязь не раскиснет. Затем включается режим ополаскивания. Насос подкачивает жидкость к соплам крыльчаток в полном объеме. Основные омывающие струи распыляются с нижней разбрызгивающей крыльчатки, смывая с посуды большинство пищевых отходов.
7. Во время ополаскивания происходит фильтрация и сбор жидкости в емкости ПММ. Она не сливается в канализацию, а используется еще раз. Для этого в собранную жидкость добавляется дополнительная порция моющего вещества и происходит повторный процесс ополаскивания, чтобы вымыть остатки пищи с посуды.
8. Как только тарелки и чашки вымыты, отработавшая жидкость откачивается сливным насосом в канализацию. Затем открывается впускной клапан и происходит ополаскивание емкости изнутри чистой водой, которая затем также удаляется в канализацию. Чистый резервуар вновь заполняется свежей водой для заключительного этапа – ополаскивания вымытой посуды.
9. Вода смешивается с ополаскивателем и подается циркуляционным насосом в сопла крыльчаток под сильным давлением. При этом с поверхностей смываются все остатки пищи и моющее вещество. Параллельно происходит удаление грязи из камеры, в которой происходит весь процесс. По окончании происходит слив всей жидкости в канализацию.
10. Заключительный этап работы – сушка. В зависимости от модели ПММ, посуда может сушиться под действием принудительного нагнетания горячего воздуха либо естественным путем (конвекционная сушка), с применением теплообменника.

Виды сушки, реализованные в различных моделях посудомоечных машин

Процессы мытья и ополаскивания посуды могут повторяться несколько раз, в зависимости от выбранной программы. Таким образом, несмотря на наличие множества этапов, принцип действия посудомоечной машины довольно прост. Но в то же время бытовой прибор имеет конструктивные особенности, которые нужно знать пользователям, чтобы эксплуатировать его правильно.

Процесс мытья посуды в бытовой посудомоечной машине

Как устроена посудомоечная машина

Как посудомойка выполняет свои задачи и начисто вымывает даже обильную засохшую грязь? Ведь посуда не подвергается какому-либо механическому воздействию. Чтобы разобраться в этом, нужно подробно рассмотреть ее устройство.

Агрегат устроен не очень сложно, в его состав входят:

• блок управления – является главным узлом ПММ, контролирующим работу всех исполнительных устройств;
• система датчиков, снабжающая управляющий блок информацией;
• исполнительные устройства, каждое из которых выполняет конкретную задачу.

Если разобрать посудомоечную машину по основным узлам и деталям, это будет выглядеть следующим образом:

1. Верхняя корзина для грязной посуды.
2. Доводчик дверцы, не допускающий ее резкого открытия или закрытия.
3. Верхняя и нижняя крыльчатки, распыляющие жидкость на посуду.
4. Датчик температуры жидкости.
5. Фильтрующая сетка и фильтр грубой очистки воды.
6. Выпускной шланг, сливающий грязную воду в канализацию.
7. Клапан-ограничитель давления.
8. Сливной насос, выкачивающий в канализацию отработавшую жидкость.
9. Емкость, в которую набирается чистая и отфильтрованная вода.
10. Одна из деталей системы, защищающей ПММ от протечек.
11. Блок управления.
12. Циркуляционный насос, закачивающий жидкость в сопла крыльчаток.
13. Конденсирующий узел.
14. Бункер для ополаскивателя.
15. Блокирующий узел.
16. Бункер для моющего вещества.
17. Впускной клапан, регулирующий подачу воды из водопровода.
18. Эластичный уплотнитель дверцы.
19. Бункер для соли, смягчающей воду.
20. Трубчатый электронагреватель воды – ТЭН.
21. Впускной шланг, по которому поступает водопроводная вода.
22. Направляющие для перемещения корзин.

Расположение узлов и деталей в корпусе посудомойки показано на рисунке ниже.

Устройство посудомоечной машины на примере модели Bosch

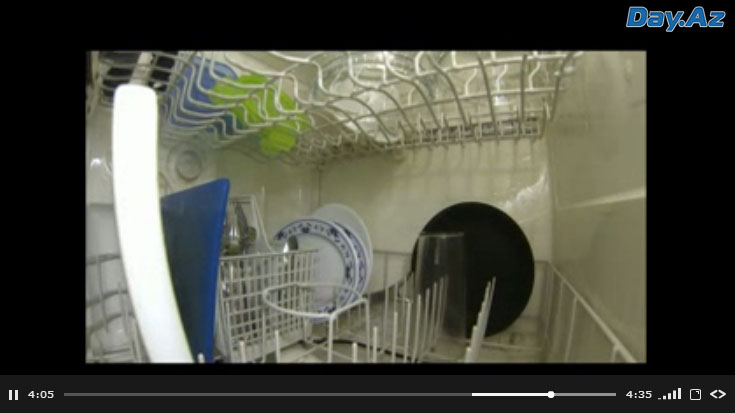

Из видеосюжета читатели узнают, что происходит в камере посудомойки во время мытья посуды:

Особенности некоторых моделей посудомоек

В зависимости от того, какой вид сушки реализован в ПММ, она может оснащаться теплообменником (конвекционная сушка) либо дополнительным нагревателем воздуха и вентилятором (турбосушка). Некоторые новые модели снабжены блоком с цеолитом.

Теплообменник – это емкость внутри ПММ, наполненная холодной водой. После мытья влага испаряется с поверхности посуды и конденсируется на холодных поверхностях теплообменника и камеры. Таким образом посудный инвентарь высушивается естественным путем, но это – длительный процесс.

С турбосушкой все понятно – вентилятор обдувает нагретым воздухом содержимое камеры. Все быстро высыхает, но вентилятор создает небольшой дополнительный шум. Сушка с минералом цеолитом начала применяться недавно. Принцип работы прост: при поглощении влаги минерал разогревается, нагревая и высушивая при этом воздух внутри камеры. Заменять или добавлять цеолит не требуется – он способен самостоятельно регенерироваться.

В последних моделях посудомоечных машин реализована интересная функция: информация о том, сколько времени осталось до окончания работы, проецируется на поверхность пола. Есть похожие варианты с красным лазерным «зайчиком», сообщающем об окончании работы.

Наблюдая за информацией на полу, легче контролировать работу посудомойки издалека

Как видите, в работе и устройстве посудомоечных машин нет ничего сложного. Разобравшись с принципом работы и устройством ПММ, вам будет намного проще эксплуатировать эту технику.

Видео

Посмотрите видеосюжет о том, как устроена и работает посудомойка:

Об авторе: Егор Тараненко

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники. Рад поделиться с читателями своими знаниями в области эксплуатации и ремонта приборов. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите текст мышкой и нажмите:



Знаете ли вы, что:

Нити из золота и серебра, которыми в старину вышивали одежду, называются канителью.

Для их получения металлическую проволоку долго тянули клещами до состояния необходимой тонкости. Отсюда и пошло выражение «тянуть (разводить) канитель» – «заниматься долгой однообразной работой» или «затягивать выполнение дела».

Натяжные потолки из ПВХ-пленки способны выдерживать от 70 до 120 л воды на 1 м² своей площади (в зависимости от размеров потолка, степени его натяжения и качества пленки). Так что можно не опасаться протечек от соседей сверху.

Перед тем как выводить различные пятна с одежды, нужно выяснить, насколько безопасен выбранный растворитель для самой ткани. Его наносят в небольшом количестве на малозаметный участок вещи со стороны изнанки на 5-10 минут. Если материал сохраняет свою структуру и цвет, можно переходить к пятнам.

Привычка «экономно» пользоваться стиральной машиной-автомат может привести к появлению в ней неприятного запаха. Стирки при температурах ниже 60 ℃ и короткие полоскания позволяют грибкам и бактериям с грязной одежды оставаться на внутренних поверхностях и активно размножаться.

Удалить накипь и нагар с подошвы утюга проще всего поваренной солью. Насыпьте на бумагу толстый слой соли, нагрейте утюг до максимума и несколько раз, слегка придавливая, проведите утюгом по солевой подстилке.

Свежий лимон подходит не только для чая: очистите загрязнения с поверхности акриловой ванны, потерев половинкой разрезанного цитруса, или быстро вымойте микроволновку, поставив в нее емкость с водой и дольками лимона на 8-10 минут при максимальной мощности. Размягченную грязь останется просто вытереть губкой.

В посудомоечной машине хорошо отмываются не только тарелки и чашки. В нее можно загрузить пластмассовые игрушки, стеклянные плафоны светильников и даже грязные овощи, например картошку, но только без применения моющих средств.

Для борьбы с молью существуют специальные ловушки. В липкий слой, которым они покрыты, добавлены феромоны самок, привлекающие самцов. Прилипая к ловушке, они выбывают из процесса размножения, что ведет к уменьшению популяции моли.

Если на любимых вещах появились первые признаки вынашивания в виде неопрятных катышков, от них можно избавиться при помощи специальной машинки – шейвера. Он быстро и эффективно сбривает сбившиеся в комки волокна ткани и возвращает вещам достойный вид.

Ремонт посудомоечной машины своими руками, устройство, видео процесса

Для чего нужен обратный клапан

Практически во всех устройствах устанавливается обратный клапан. Это устройство получило широкое распространение при изготовлении самого различного оборудования. Предназначение обратного клапана заключается в следующих моментах:

• Защита устройства от утечки.
• Исключение вероятности обратного тока

Производители стараются сделать оборудование более надежным, для этого проводится установка различных элементов.

Для чего нужны лопасти

Принцип работы рассматриваемого устройства заключается в равномерном распределении воды, которая подается под давлением. Лопасти предназначены для правильного распределения потока. К их особенностям отнесем следующее:

• При изготовлении применяется материал с повышенной защитой от воздействия воды.
• Расположение лопасти проводится таким образом, чтобы на момент мойки они не соприкасались с посудой.

Лопасти располагаются под углом относительно посуды, которая очищается в мойке.

Зачем нужен ионообменник с солью

Для надежной работы посудомойки устанавливается ионообменник с солью. Это связано с тем, что слишком жесткая вода становится причиной появления накипи на нагревательном элементе и ухудшения эффективности устройства. Ионообменник с солью требуется для следующих целей:

• Продления эксплуатационного срока.
• Повышения эффективности процедуры мойки.

При изготовлении емкости применяется специальная сталь. Она может прослужить в течение длительного периода.

Как выглядит работа посудомоечной машины снаружи

На панели управления отражается выполняемый цикл, а посудомойка в соответствии с программой выполняет ряд действий – набирает воду, смешивает с солью моющими средствами, нагревает её, ополаскивает и сушит посуду. Внешне понять, что происходит в данный момент, можно по звукам работающего электродвигателя, приводящего в движение коромысла, насоса, вентилятора при интенсивной или турбосушке, а также по показаниям на панели управления.

Как определить степень загруженности прибора

Может статься, что выбранный режим работы посудомойки не подходит для количества загружаемой посуды. Это сразу отразится на качестве её мытья и сушки – это будет видно невооружённым глазом. В таком случае берётся и изучается инструкция по эксплуатации прибора, и испытываются другие режимы работы.

Как происходит процесс мытья

Сначала поступившая вода смешивается с солью и моющим средством, затем тэн её нагревает, затем в зависимости от программы происходит замачивание либо первичное ополаскивание. В процессе ополаскивания вода через разбрызгиватель под давлением подаётся на посуду, смывая остатки пищи. Затем, пройдя через фильтр грубой очистки, та же вода используется для повторного ополаскивания.

Как управлять посудомоечной машиной

Для управления работой посудомоечной машиной необходимо задать ей программу работы. В инструкции по эксплуатации прибора все режимы работы подробно описываются. Прежде чем нажать кнопку «Пуск», необходимо убедиться, что не перекрыта подача воды и нет проблем с электропитанием. После нажатия кнопки «Пуск» помывка посуды будет происходить в автоматическом режиме, ничем управлять не надо.

Как устроена

В большинстве случаев техника встраиваемая, с вертикальной загрузкой посуды. Она максимально упрощает жизнь домовладельцев. Для обеспечения высокой эффективности работы посудомойке требуются вода, моющие средства и регенерирующая соль. При этом устройство посудомойки должно обеспечивать подачу воды с установленной температурой, а соляной состав — соответствовать требованиям по чистоте NaCl. Внутри устройства есть фильтр, который защищает посуду от негативного воздействия загрязняющих веществ.

Нюансы работы посудомойки

Пользоваться посудомойкой нужно грамотно, соблюдая рекомендации по эксплуатации. Бережное обращение с техникой позволяет ей служить десятилетиями без единой поломки.

Особенности ополаскивания и просушки посуды

При ополаскивании напор идёт под давлением, при одновременном вращении коромысел.Сушка бывает трёх типов – конденсационная, или естественная, интенсивная с нагнетанием воздуха комнатной температуры, и турбо-сушка, при которой вентилятор нагнетает нагретый воздух. В разных моделях посудомоек предусмотрены определённые режимы сушки.

Последовательность работы посудомоечной машины

Основные этапы процесса работы таковы:

• основная мойка посредством разбрызгивания смеси воды с моющим средством;
• двойное ополаскивание, в процессе которого удаляются остатки пищи и моющего средства;
• естественная либо принудительная сушка.

Принцип работы посудомоечной техники

В чем принцип работы и сколько по времени моет посудомоечная машина важно узнать до приобретения домой кухонного помощника.

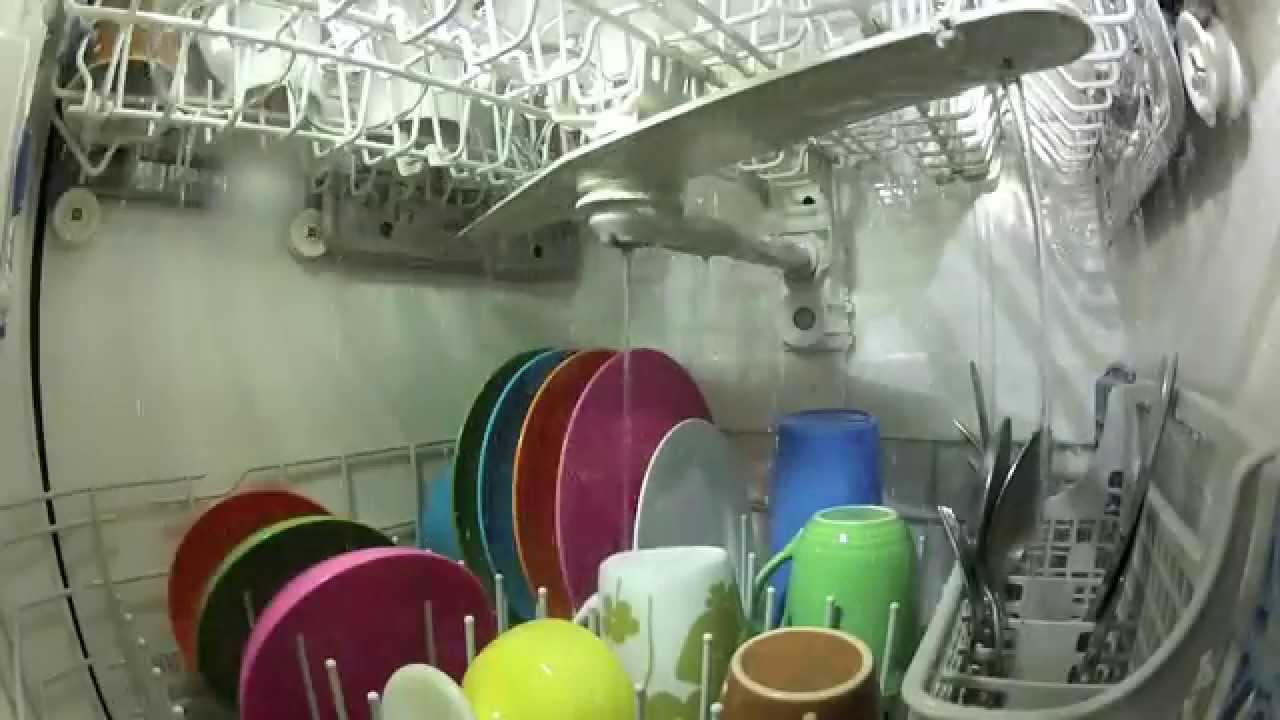

Принцип работы посудомойки внутри: видео-примеры

Данные видео наглядно иллюстрируют то, как работает посудомойка:

Процесс сушки и ополаскивания

Посудомоечная машина изнутри представлена стальным листом с повышенной степенью защиты от воздействия влаги. После основного цикла мойки наступает финишный этап, предусматривающий ополаскивание и сушку. Они позволяют практически сразу использовать посуду после ее мойки. К особенностям финишного этапа отнесем следующие моменты:

• Поток разбрызгивается большей струей в разных направлениях, за счет чего обеспечивается удаление моющего вещества.
• Сушка предусматривает подачу горячего воздуха при помощи вентилятора. Также есть модели с конденсаторной сушкой, которые обеспечивают процесс за счет испарения.

От эффективности финишного ополаскивания и сушки во многом зависит конечный результат. Однако большая длительность предусматривает расходование излишнего количества энергии.

Режимы пмм

Чтобы сделать эксплуатацию посудомойки максимально удобной, производители разработали максимальное количество режимов с возможностью регулировки. Вы можете контролировать температуру, длительность, а также дополнительные функции — замачивание, дополнительное полоскание и тому подобное. Длительность цикла будет зависеть от выбранной температуры, дополнительных процедур и алгоритма режима, приблизительно от 30 до 180 минут.

Выполнение команд контролируется микропроцессором:

• Происходит автоматическая проверка блокировки дверцы.
• Набирается вода под контролем датчика.
• Давление направляет жидкость к крыльчатке, включая вращение.
• Открывается порошкоприемник, подавая средство в бак.
• Проводится мойка, грязная вода выкачивается помпой, для полоскания закачивается свежая.
• Включается сушка. Опытные пользователи советуют приобретать технику с турбосушкой — она быстрее высушивает приборы, не оставляя белых пятнышек.
• После окончания программы включается датчик, снимается блокировка дверцы и включается сигнал оповещения.

Устройство пмм

Конструкция устройства включает в себя такие узлы и отдельные элементы:

• Панель управления (механическая или сенсорная) и ее элементы (кнопки, цифровой дисплей) — расположены на фронтальной части, над дверцей.
• Плата, процессор — управляет режимами.
• Электродвигатель — приводит в действие все внутренние системы.
• Дозатор для порошков, таблеток, жидких средств.
• Воздушный путь для сушки.
• Специальные корзины для посуды. Чаще всего их делают трехъярусными: верхний ярус для чашек, кружек и бокалов со специальными фиксаторами, чтобы избежать повреждений. Второй этаж — для тарелок плюс отсек для ложек, вилок и ножей. А нижняя площадка традиционно используется для крупногабаритной посуды — кастрюль, сковородок и т. д. Конструкция современных корзин позволяет регулировать высоту, ширину и глубину подставок.
• Импеллеры — как мы писали выше — разбрызгивают жидкость.
• Насос — подает водопроводную воду.
• Фильтры, смягчитель — очищают и смягчают воду на этапе подачи. Помогают избежать образования налета, накипи на деталях механизма и на посуде.
• Поддон — дренажная система грязной воды.
• Тэн — нагревает воду до соответствующей выбранной программе температуры.
• Противовес — бетонный, металлический или пластиковый блок, обеспечивающий устойчивость техники.
• Заливной клапан — координирует объем подаваемой жидкости.
• Распылители — система труб и трубочек для разбрызгивания под давлением.
• Ионообменник — отсек с очищающей смолой в нижней части устройства.
• Отделение для соли.
• Поплавок — защита от протечки.
• Сливная система — шланги, патрубки, соединяющие с канализацией.

Устройство системы сушки

Посудомоечная машина с турбосушкой работает за счет вентиляторов, подающих горячий воздух. Вся влага собирается в специальный контейнер, а воздушные потоки охлаждаются, чтобы посуда была прохладной на ощупь и не обжигала руки.

Конденсационная система сушки работает за счет разницы температур. Ополоснув тарелки горячей водой, машина конденсирует влагу на холодных внутренних стенках. Стекающая жидкость скапливается внизу и выводится через сливной насос.

Электрическая схема

Современная электрическая схема посудомоечного устройства позволяет снизить затраты на энергию без уменьшения эффективности самого устройства. Большинство моделей относится к классу А . Среди особенностей электрической схемы отметим следующее:

• Устанавливаются устройства, которые защищают агрегат от высокой нагрузки.
• Подключение проводится при помощи стандартного кабеля с вилкой.

Многие модели посудомоек работают от сети 220 В. Низкий показатель электроэнергии позволяет проводить установку оборудования при питании от стандартной сети.

Как работает посудомоечная машина?

Вы загружаете грязную посуду в посудомоечную машину, нажимаете пару кнопок, устройство работает, а затем Вы достаете чистую – именно так работает бытовое устройство для мытья посуды. Однако далеко не все знают, как все устроено изнутри. Давайте разберемся, как «стирается» посуда в камере посудомоечной машины. Далее представлена технология простым языком, которая доступна всем.



Работа посудомоечной машины

Буквально несколько статей назад мы рассматривали принцип работы посудомоечной машины  вкратце, т.е. без особого энтузиазма – ознакомьтесь, если нужна общая теория. «Продвинуто» этот вопросы мы разберем сейчас. Кому лень читать, смотрите видео – там все очень детально и интересно описано:



Технология работы посудомоечной машины примитивна и проста. Она используется абсолютно всеми производителями. Даже самая дорогая машина работает по тому же принципу, что и самая дешевая, но результат при этом отличается. Итак, вся суть сводится к следующему:

1. Посудомоечная машина набирает воду в резервуар, который располагается внизу устройства. Поступает туда вода благодаря давлению, присутствующему в водопроводной системе.
2. Далее вода нагревается благодаря ТЭНу – нагревательному элементу. В это же время вода смешивается с солью, которую пользователь предварительно засыпал в специальную камеру для соли. Эта соль нужна для смягчения воды, поскольку стандартно жесткость воды для посудомоечной машины велика. Это способствует большей эффективности мойки.
3. разбрызгиватель в посудомоечной машине

   Как только вода будет нагрета до необходимой температуры (это 60-70 С), происходит первичное полоскание. В это время вода с помощью насоса подается на разбрызгиватель (см фото). Этот разбрызгиватель оснащен мелкими отверстиями, и через них вода под сильным напором направляется на посуду. Сам же разбрызгиватель вращается, благодаря чему потоки распределяются равномерно. Первичное полоскание позволяет избавиться от крупных загрязнений посредством сильного напора.

4. После полоскания отработанная вода фильтруется и поступает обратно в резервуар. Для мытья используется та же вода, предварительно очищенная от загрязнений. Это позволяет экономить данный ресурс. Но теперь она смешивается с моющими средствами. До этого момента моющие средства не использовались, т.к. камера их хранения была закрыта. Во время цикла мытья эта камера открывается, и крышка для загрузки моющего средства в посудомоечную машину

   система получает доступ к этим средствам. Теперь осуществляется тот же процесс подачи/разбрызгивания воды, но уже мыльной. При этом удаляется жир и другие мелкие загрязнения.

5. Заканчивается цикл мойки и начинается цикл полоскания.  Он необходим для того, чтобы всю посуду очистить от моющего средства. По сути, это повторение третьего цикла. За ним следует повторение полоскания (в зависимости от марки посудомоечной машины). Затем вся отработанная вода выводится в канализацию, и наступает заключительный цикл.
6. Сушка. В разных машинах используются разные типы сушки. Наиболее распространенная конденсационная сушка, в течение которой конденсат оседает на стенках камеры машинки и стекает вниз. При других режимах посуда сушится теплым воздухом.

Именно так работают абсолютно все посудомоечные машины. Ничего замысловатого здесь нет. Напротив, эта технология примитивна, но главное – она работает и порой даже очень хорошо. Единственное устройство для мытья посуды, технология которого отличается, – это компактная переносная посудомоечная машина без водопровода. Тут все вообще просто: заливаете воду вручную, крутите ручку на корпусе, достаете чистую посуду. Воду сливаете самостоятельно.  Такой вариант подходит для дачи или загородного дома, но никак не для квартиры.

Пожалуйста, оцените статью:

Принцип работы посудомоечной машины. Как работает устройство изнутри: видео

Посудомоечные машины, как и стиральные, облегчают жизнь многим женщинам, поскольку мытье посуды занимает огромное количество времени. Техника без лишних усилий сможет выполнить всю работу быстро, вымыв посуду до блеска. Рассмотрим принцип работы посудомоечной машины и ее устройство.

Как происходит работа посудомоечной машины?

Чтобы понять, как внутри работает посудомоечная машина, нужно узнать, как она устроена. На рисунках вначале изображены все видимые составляющие посудомоечной машины, далее -внутреннее ее устройство.

1. Шланг подачи воды.
2. Шланг с контролем подачи воды.
3. Клапан электромагнитный.
4. Встроенный магнит.
5. Выход для подачи воздуха.
6. Конденсатор.
7. Регенератор соли.
8. Солевой контейнер.
9. Смолевой контейнер.
10. Реле давления.
11. Защита от перенаполнения для реле.
12. Поддон.
13. Циркуляционный насос.
14. ТЭН.
15. Дренажный насос.
16. Клапан обратного действия.
17. Шланг отвода воды.
18. Вентилятор.

Как же происходит изнутри работа посудомоечной машины? Весь процесс от начала и до конца контролируется электронной платой, благодаря встроенным датчикам, которые контролируют уровень и температуру воды и воздуха, степень чистоты посуды. Машинка выполняет весь процесс точно и очень качественно. При выборе определенной программы с помощью кнопок управления открывается клапан подачи воды и набирается нужный объем. После чего вода становится более мягкой, проходя через смолевой контейнер, и с помощью тэна нагревается до нужной температуры. Циркуляционный насос создает давление и разбрызгивает воду на тарелки. Слив осуществляется с помощью дренажной помпы.

Конечно, в моделях разных производителей (Bosh, Siemens) само устройство может немного отличаться, но в основном принцип работы посудомоечных машин у всех одинаковый.

Во всех современных машинах стоит ионообменник для смягчения воды, который вбирает в себя все соли, что обеспечивает более тщательную очистку грязной посуды.

На видео показано посудомоечная машина во время мытья посуды.

Алгоритм работы очень прост:

1. После того как все грязные тарелки заложены в специальный отсек, залито моющее средство и выбрана программа происходит запуск процесса.
2. Набирается нужный объем воды через шланг и электромагнитный клапан.
3. Происходит нагревание воды с помощью ТЭН до нужной температуры.
4. Набирается нужное количество моющего средства в разное время в момент мытья. После чего мыльная вода разбрызгивается сверху и снизу на тарелки, благодаря работе насоса создается сильная струя, которая просто сбивает всю грязь с тарелок и столовых принадлежностей.
5. Сливается грязная вода. С помощью дренажного насоса вода откачивается и через шланг попадает в канализацию.
6. Повторяется процесс мытья и слива.
7. Закачивается холодная вода и происходит полоскание уже вымытой посуды, вода разбрызгивается большой струей в разных направлениях.
8. Посуда сушится горячим воздухом с помощью вентилятора или же конденсационной сушкой, когда вода испаряется из поверхности посуды и стекает по стенкам машинки в сток.

Программы и длительность работы посудомоечных машин

Выше мы рассмотрели устройство и принцип работы посудомоечных машин, но большинство покупателей больше интересует не эта информация, а время работы посудомоечной машины.

Многие задаются вопросом, за какое время машинка справится с мытьем посуды. Время мытья напрямую зависит от выбранной программы. В большинстве случаев обычный режим мытья занимает около часа. Рассмотрим на примере машины Bosch время цикла мытья, итак:

• при 35-45 градусов цикл занимает 90 минут;
• при 45-65 градусов – 165 минут;
• при 65-75 градусов – 145 минут;
• быстрое мытье 45 градусов – 35 минут;
• предварительное полоскание займет 15 минут.

Для мытья жирной или сильно загрязненной посуды подойдет только полный цикл мытья при температуре не менее 60 градусов. Выбрав не правильный режим, вы получите не до конца вымытую посуду, и как результат потраченное время.

За отведенное выбранной программой время машина выполняет весь процесс мытья от набора воды до сушки чистой посуды.

В любой посудомоечной машинке предусмотрено три основных программы в зависимости от степени загрязнения посуды: предварительное полоскание, экономичная мойка и интенсивная мойка для сильно грязной посуды.

Если вы запустили посудомоечную машину и вдруг обнаружили, что загрузили не всю грязную посуду, знайте, мытье можно остановить в любой момент. Работа посудомоечных машин основана так, что при открытии дверцы во время мытья весь процесс автоматически останавливается, а после закрытия двери можно или продолжить мытье в выбранном режиме или вовсе прервать его (см. также как загружать посудомоечную машину).

Половинная загрузка посудомоечной машины

Производители посудомоечных машин позаботились о том, чтобы каждая домохозяйка подобрала для своей посуды тот тип мытья, который наиболее соответствует степени загрязнения, типу посуду и ее количеству.

В современных посудомоечных машинах, например, марки Siemens можно не только выбрать режим по температуре воды для мытья, но и исходя из степени загруженности машины посудой. Неотъемлемой функцией посудомоечных машин является режим половинной загрузки. Обычная программа мытья посуды рассчитана на полную загрузку отсека для посуды, а различные температуры подбираются под степень загрязнения.

Половинная загрузка рассчитана на тот случай, когда вместо 12 комплектов посуды вам нужно вымыть только 6, соответственно при этой программе количество воды, моющего средства и электроэнергии будет расходоваться вполовину меньше, в отличие от обычного режима мытья.

По официальным данным благодаря режиму половинной загрузки можно сэкономить до 25% расхода воды, и до 15% расхода электроэнергии.

При половинной загрузке посуду можно размещать в любых отсеках, в независимости от этого будет происходить ее мытье. Этот режим отлично подходит для семей с малым количеством людей.

В работе посудомоечной машины нет ничего сложного, но эта техника экономит уйму времени для других домашних дел. Главное при мытье посуды правильно подбирать режим и выбирать только качественные моющие средства.

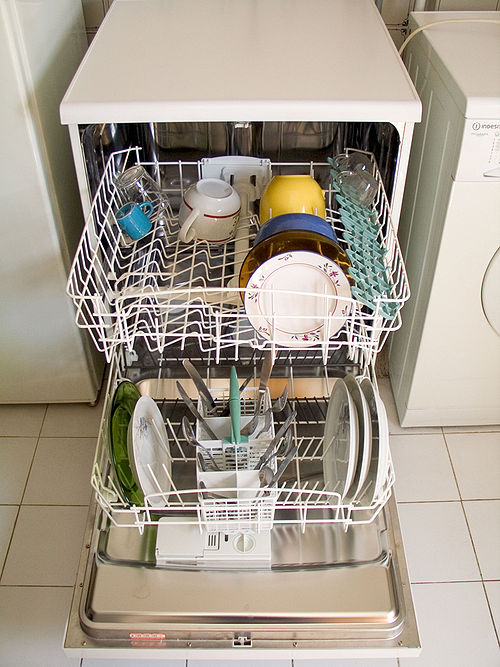

От А до Я: как пользоваться посудомойкой

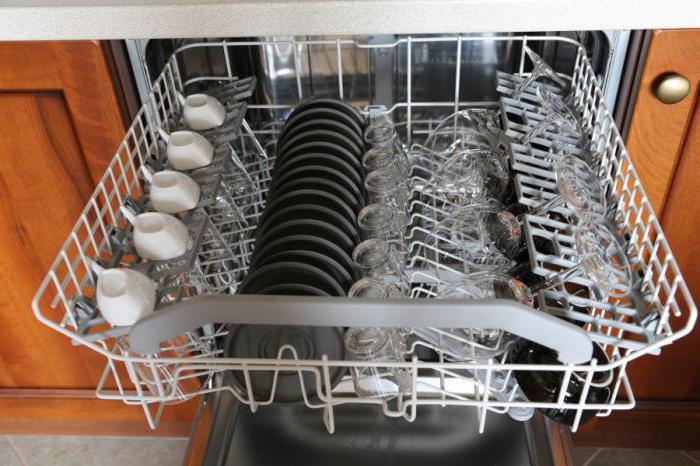

Затем загрузите верхнюю стойку

Стаканы и кружки лучше ставить именно на верхнюю полку. Разместите их лицевой стороной вниз и наклоните их как можно сильнее, чтобы машинка смогла их тщательно промыть. Дорогие бокалы лучше помыть руками.

Как работает посудомойка

Посудомойка — это робот, который выполняет ряд функций и делает посуду чистой и блестящей.

1. Сначала посудомойка заливает воду.

2. Затем она нагревает ее до нужной температуры.

3. Автоматически активирует дозатор с моющим средством.

4. Запускает воду для очистки посуды.

5. Далее она сливает грязную воду.

6. Брызгает чистой водой на посуду, чтобы еще раз ополоснуть ее.

7. Полностью сливает воду.

8. Нагревает воздух и просушивает посуду.

Как почистить посудомойку

Очистите переднюю панель

Протрите переднюю панель мягкой губкой и мыльной водой, чтобы избавиться от пролитых жидкостей и отпечатков пальцев. Посудомоечные машины из нержавеющей стали лучше протирать стеклоочистителем. Не распыляйте средство для стёкол прямо на машинку, чтобы не нанести вред электронным катушкам.

Очистите фильтр

Чтобы посудомойка работала без перебоев, регулярно очищайте фильтры посудомоечных машин. Фильтр находится на нижней стойке и легко вынимается. Очищайте фильтр в раковине с помощью губки.

Снимите и почистите аксессуары

Выньте все съемные части посудомоечной машины, например держатели для посуды. Положите их в раковину и смойте водой все остатки пищи.

Как отмыть посудомойку

Используйте уксус

Для чистки используйте обычные бумажные полотенца. Далее поставьте чашку с белым уксусом на верхнюю полку и запустите полный стандартный цикл. В конце протрите внутри бумажным полотенцем. Так вы смоете жир и избавитесь от неприятных запахов в машинке.

Используйте соду

Еще один удачный способ — насыпьте одну чашку соды через дно машины. Далее запустите неполный цикл с горячей водой. Способ поможет избавиться от пятен и неприятного запаха.

Тунисский террорист-мигрант ухмыляется после прибытия в Италию НЕДЕЛЮ до того, как «он был освобожден из-под стражи, чтобы убить троих в Ницце»

ТУНИСКИЙ террорист ухмылялся после прибытия в Италию за несколько недель до того, как его «освободили из-под стражи, чтобы убить троих в Ницце» .

Брахим Ауссауи, 21 год, прибыл в Европу всего за несколько недель до начала кровавой атаки в четверг, используя нож длиной в фут, чтобы зарезать свои жертвы.

⚠️ Читайте наши последние новости и обновления в нашем блоге о террористических атаках во Франции

23

Брахим изображен улыбающимся после прибытия в Италию

23

Брахим Ауссауи, 21-летний мигрант из Туниса, убивший трех прихожан, был впервые сфотографирован вчера

Источник безопасности сообщил парижской газете, что Ауссауи имел следовал «классическим миграционным путем» в Европу из Северной Африки и 20 сентября прибыл на итальянский остров Лампедуза на небольшой лодке.

«Молодой человек подозревался в заражении Covid-19 и был помещен в одиночную камеру на корабле», — сказал источник.

Согласно источнику, Ауссауи должен был быть заключен в тюрьму до депортации после высадки 9 октября в порту Бари без документов и явных проблем со здоровьем.

Вместо этого власти не смогли подтвердить личность убийцы, и его отпустили.

Затем он направился в Париж, а затем в Ниццу, путешествуя поездом, не обращая внимания на официальных лиц.

По сообщению источника, в настоящее время ведется расследование с целью «определения причин этой дисфункции».

23

Судебные эксперты работают перед базиликой Нотр-Дам, где злоумышленник убил трех человек Фото: Getty Images — Гетти

23

Кмар (слева), мать, и Ясин, брат нападавшего из Ниццы Брахима Ауссауи Фото: AFP или лицензиары

23

Кмар (справа), мать нападавшего на Ниццу Брахима Ауссауи плачет в своем доме в Тунисе Фото: AFP или лицензиары

Неизвестный 47-летний мужчина также находился под стражей после встреч с инфицированным убийцей накануне кровавой бойни в четверг .

Одна из исследуемых теорий заключается в том, что оба были связаны с сетью, управляемой «Аль-Каидой», исламистской террористической группировкой, которая призвала к джихаду.

Семья Ауссауи сейчас опрашивается о его связях с организацией джихадистов.

Его родственники, разговаривая в своем доме в тунисском городе Бухайла, где он раньше жил, сказали, что 21-летний мужчина поддерживает с ними контакт с тех пор, как прибыл во Францию.

По словам его семьи, злоумышленник даже отправил им фотографию собора Нотр-Дам перед убийством трех жертв.

Брат Брахима Ясин сказал арабскому изданию Al Arabiya: «Он сказал мне, что хочет переночевать перед собором.

«Еще он прислал мне фотографию здания. Он позвонил мне, когда приехал во Францию ​​».

Брат Брахима рассказал о шоке, который испытала его семья, когда они узнали, что он несет ответственность за теракт.

«На фотографиях мы видели его, нашего сына», — сказал Ясин телеканалу.

Тунис в четверг объявил, что начало расследование предполагаемого нападавшего.

Маттео Сальвини, глава партии «Лига Италии», обвинил правительство в слишком слабом иммиграционном контроле.

«Если будет подтверждено, что нападавший приземлился на Лампедузе в сентябре, затем отправился в Бари, а затем скрылся, тогда мы будем просить об отставке министра внутренних дел», — сказал г-н Сальвини.

23

Симоне Баррето Силва был убит маньяком-джихадистом

23

Первой жертвой назвали Винсент Локес

23

Элитное подразделение RAID французской полиции стоит у базилики Нотр-Дам в Ницце Фото: Гофф Фото

Ауссауи прибыл в Ниццу. около 6.В 30 часов утра через вокзал, где он быстро переоделся, заявил вчера журналистам французский прокурор Жан-Франсуа Рикар.

Затем камера видеонаблюдения

показала, что он прибыл в церковь в 8:30 и пробыл там почти полчаса.

Трое верующих были убиты в результате неистовства, когда террорист штурмовал базилику Нотр-Дам в Ницце, а затем был нейтрализован полицейскими, которые застрелили его.

Он выжил, несмотря на то, что полиция застрелила его 14 раз, и находится под вооруженной охраной в охраняемом крыле больницы.

54-летнему Сакристану Винсенту Локесу перерезали горло, когда он готовился к первой мессе, а одна женщина была найдена частично обезглавленной возле купели со святой водой.

Локес, отец двоих детей, был 54-летним ризником здания, офицером, которому было поручено заботиться о церкви.

Прихожане воздавали ему должное как человеку, любившему свою церковь, говоря: «Он помогал, он служил, он давал», сообщает Nice-Matin.

Говорят, что он готовил церковь к приближающемуся Дню всех святых в воскресенье, когда на него напал нож с ножом.

44-летняя Симоне Баррето Силва, уроженка Бразилии, бежала от бойни в церкви и убежала в соседнее кафе, где скончалась от полученных травм, сказав фельдшерам: «Скажите моим детям, что я люблю их».

Что нам известно на данный момент:

• Трое погибших — один обезглавленный — в результате предполагаемого теракта в базилике Нотр-Дам в Ницце, Франция
• Подозреваемый был назван Брахим Ауссауи — как сообщается, 21-летний тунисец.
• Первой жертвой звали Винсент Локес, 54 года, церковный надзиратель.
• Эммануэль Макрон осуждает насилие как «исламский террористический акт» и отправляет 7000 солдат на улицы Франции
• В Авиньоне застрелен нож, производящий «нацистский салют» после угроз полиции через несколько часов после нападения в Ницце.
• Охранник ранен нападавшим в консульстве Франции в Джидде, Саудовская Аравия
• Опасения попытки «нападения подражателя» после того, как человека с ножом остановили возле церкви в Париже
• Мужчина задержан с 12-дюймовым ножом на трамвайной остановке в Лионе
• Франция вызвала гнев из-за своего отказа осудить карикатуры на пророка Мухаммеда, опубликованные Charlie Hebdo
• Во многих мусульманских странах наблюдались массовые протесты и призывы к бойкоту французских товаров
• Инциденты последовали за двойным ножевым ранением в Париже около старого офиса Charlie Hebdo 24 сентября и обезглавливанием учителя Чарльза Пати 16 октября.

Вооруженные полицейские, налетевшие на церковь после серии убийств в четверг, обнаружили сумку с еще двумя ножами, которыми вооружился террорист.

В другом месте произошло как минимум три других инцидента, поскольку президент Франции Эммануэль Макрон описал свою страну как «находящуюся под атакой».

В Авиньоне полицейские застрелили крайне правого ножа, а охранник получил ножевое ранение во французском консульстве в Джидде, Саудовская Аравия, когда Франция была потрясена днем ​​насилия.

Сообщается, что возле церкви в Париже был пойман нож с ножом после того, как он сказал своей семье, что хотел скопировать нападение в Ницце, в то время как другой мужчина был арестован, когда собирался сесть в трамвай, вооруженный 12-дюймовым ножом.

Правительство Эммануэля Макрона подняло уровень террористической опасности до самого высокого «чрезвычайного» уровня.

23

Медработники укладывают жертву на носилки перед церковью Фото предоставлено Pixel8000

23

Президент Эммануэль Макрон назвал теракт в Ницце «исламским террористическим нападением» Фото: EPA

23

В тот момент из здания раздаются выстрелы. церковь Фото: Reuters

23

Государственный прокурор Франции заявил, что убийца использовал 12-дюймовый клинок для убийства прихожан Фото: AFP или лицензиары

23

Скорбящие собрались в базилике Нотр-Дам, чтобы вспомнить трех прихожан, убитых во время варварских действий в четверг. Атака Фото: EPA

23

Полиция продолжала патрулировать возле церкви Нотр-Дам в Ницце Фото: EPA

«УРОВЕНЬ УГРОЗЫ ПОВЫШЕН»

Макрон осудил кровопролитие в Ницце как «исламский террористический акт» и демонстративно заявил, что нация не «откажется от наших ценностей».

Президент объявил, что до 7000 солдат будут выставлены на улицы по всей Франции после насилия для защиты достопримечательностей, школ и культовых сооружений.

Франция повысила свой статус боевой готовности до максимально возможного уровня «чрезвычайной ситуации террористического нападения».

Прошлой ночью скорбящие собрались в базилике Нотр-Дам в Ницце, чтобы устроить бдение при свечах в память о жертвах, поскольку Каннский кинофестиваль расстелил черный ковер у входа.

Сообщается, что церковь готовилась к открытию мессы, когда на нее напал нож с ножом, вызвав налет вооруженной полиции, которая выстрелила и ранила его около 9 утра по местному времени.

Мэр Ниццы Кристиан Эстрози сказал, что нападавший продолжал кричать «Аллаху Акбар» даже после того, как в него застрелили — и сказал, что у него были все признаки «террористического нападения».

Он сказал: «Хватит, достаточно. Пришло время для Франции освободиться от законов мира, чтобы окончательно стереть исламо-фашизм с нашей территории».

Это происходит на фоне повышенных опасений по поводу безопасности во Франции из-за продолжающегося спора из-за карикатур на пророка Мухаммеда, опубликованных сатирическим журналом Charlie Hebdo.

И эти два нападения также произошли, когда мусульмане отмечают священный день Мавлид, который знаменует рождение Мухаммеда.

47-летний Самуэль Пати был обезглавлен 18-летним Абдуллой Анзоровым 17 октября после того, как использовал карикатуры, чтобы научить своих учеников важности свободы слова.

23

Судебно-медицинские работники развертывают носилки на месте нападения с ножом, пока французские солдаты охраняют улицу в Ницце Фото: AFP или лицензиары

23

Полиция стоит на страже возле Нотр-Дама в Ницце Фото: EPA

23

Французская полиция патрулирует возле Нотра DameCredit: EPA

23

Другой прихожанин реагирует на ужас в NiceCredit: AFP или лицензиары

Даниэль Конил, 32-летний официант в Grand Cafe de Lyon, в квартале от церкви, сказал, что это было незадолго до 9 утра, когда » Раздались выстрелы, и все бросились бежать.«

«Женщина пришла прямо из церкви и сказала:« Бегите, бегите, кто-то закалывает людей », — сказал он AFP

.

Другой свидетель рассказал Nice-Matin: «Я видел, как парень, как сумасшедший, выбежал из церкви, убегая.

«В течение тридцати секунд погнались от четырех до шести городских полицейских».

Один местный житель рассказал BFMTV: «Я продавал круассаны, когда вошел мужчина и сказал мне:« Мсье, в соборе есть обезглавленная женщина ».

«Сначала я ему не поверила, но он повторил.Я пошел в собор, увидел муниципальную полицию и позвонил им. Они пришли быстро ».

Террор во Франции

За последние пять лет во Франции в результате террористических атак погибли сотни людей.

• 7 января 2015 г. — Два боевика ворвались в офис сатирического еженедельника Charlie Hebdo и убили 12 человек.
• 9 января 2015 г. — Террорист убивает женщину-полицейского перед тем, как взять заложников в супермаркете — убил четырех человек, прежде чем его застрелила полиция.
• 13 ноября 2015 г. — Париж потрясло несколько обстрелов и бомб, в результате которых 130 человек были убиты и 368 ранены.
• 14 июня 2016 г. — Командир полиции и его напарник зарезаны возле своего дома в пригороде Парижа.
• 14 июля 2016 г. — Боевик въезжает на тяжелом грузовике в толпу, отмечающую День взятия Бастилии в Ницце, убив 86 человек и много раненых.
• 26 июля 2016 г. — Двое нападавших убивают священника и серьезно ранили еще одного заложника в церкви в Нормандии
• 23 марта 2018 г. — Стрелок убивает трех человек на юго-западе Франции после того, как задержал машину, выстрелил в полицию и взял заложников в супермаркете.
• 3 октября 2019 г. — ИТ-специалист, имеющий допуск к работе в штаб-квартире полиции Парижа, убивает трех полицейских и одного гражданского служащего.
• 24 сентября 2020 г. — Два человека получили ножевые ранения в Париже возле бывшего офиса Charlie Hebdo
• 16 октября 2020 г. — Школьного учителя Сэмюэля Пати обезглавили на улице в пригороде Парижа после того, как он показал своим ученикам карикатуры на пророка Мухаммеда на уроке, посвященном свободе слова.
• 29 октября 2020 г. — Три человека убиты, в том числе обезглавленная женщина, в базилике Нотр-Дам в Ницце

Ницца ранее пострадала от рук террористов в июле 2016 года, когда в городе было убито 86 человек, когда террорист протаранил 19-тонный грузовой автомобиль через толпу в День взятия Бастилии.

Кровопролитие — леденящее кровь убийство 85-летнего священника Жака Амеля, которому два экстремиста перерезали горло в его церкви в Нормандии также в июле 2016 года.

В результате новой вспышки насилия была убита Пати и зарезаны два человека возле бывшего офиса Charlie Hebdo в Париже.

Французская антитеррористическая прокуратура сообщила, что ее попросили расследовать нападение.

Макрон 29 октября посетил место происшествия мэр Эстрози, а Национальное собрание Франции почтило минутой молчания в знак солидарности с жертвами.

Премьер-министр Жан Кастекс сказал, что реакция правительства будет «безжалостной и немедленной».

23

Самуэль Пати обезглавлен террористом в Париже

23

Стойка спецназа

Государственный банк Индии

× SBICAP Securities Страхование жизни SBI SBI General Insurance Взаимный фонд SBI SBICAP Trustee Company Ltd Карта ВОО Услуги NRI SBI Express Remit ОнлайнSBI Global Форма жалобы клиента Форма запроса и жалобы клиента (НОВИНКА) Зарубежные путешествия / EZ-Pay / Подарочные карты Награды за лояльность Государственного банкаz Обновление GSTN SBICAP Trustee Company Ltd My WILL Services Online Плата за обслуживание за неиспользование Среднего остатка на счетах SB EPF eSBTR Challan Generation НАЛИЧНЫЕ НАЛИЧИЕ @ SBI Запрос онлайн-шкафчика Пожертвовать — Наводнение в Керале Зарегистрируйте / обновите свой E-Mail ID Ссуда ​​под залог акций Карта метро Нойды Карта метро Нагпура COVID-19 EMI отсрочка

• SBICAP Securities
• SBI Страхование жизни
• SBI General Insurance
• SBI Паевой фонд
• SBICAP Trustee Company Ltd
• Карта SBI
• Услуги NRI
• SBI Express Remit
• ОнлайнSBI Global
• Форма жалобы клиента
• Форма запроса и жалобы клиента (НОВАЯ)
• Зарубежные путешествия / EZ-Pay / Подарочные карты
• Награды за лояльность Государственного банкаz
• Обновление GSTN
• SBICAP Trustee Company Ltd My WILL Services Online
• Плата за обслуживание за неиспользование среднего остатка на счетах SB
• EPF
• eSBTR Challan поколения
• ДЕНЕЖНЫЕ СРЕДСТВА @ SBI
• Запрос онлайн-шкафчика
• Пожертвовать — Наводнение в Керале
• Зарегистрируйте / обновите свой E-Mail ID
• Кредит под акции
• Карта метро Нойды
• Карта метро Нагпура
• COVID-19 Отсрочка EMI

Переключить навигацию

• Сервисы
  • Персональный интернет-банк
  • Корпоративный интернет-банк
  • Торговый эквайринговый бизнес — POS
  • Онлайн-налог / оплата / квитанция / печать Challan
• Мобильный банк
  • Йоно ЛАЙТ
  • Корпоративный везде
• часто задаваемые вопросы
  • Часто задаваемые вопросы о персональном банке
  • Часто задаваемые вопросы о корпоративном банкинге
  • Yono LITE FAQ
  • Приложение Secure OTP Государственного банка
• Корпоративный сайт
• SBMOPS
  • MOPS Branch Challan (CP) / Reprint Remittance Form
  • MOPS для отмены транзакций RTGS / NEFT / BRANCH (CP)
  • MOPS RTGS-NEFT PAP Форма перепечатки Challan (CP)
  • Онлайн-налог / оплата / квитанция / печать Challan
• SB Собрать
• Избирательный залог
  • Информация / Загрузки
• Видео
• млн наличных денег
• Подать заявку на открытие счета SB / текущего счета

  Переменный ток (AC) vs.Постоянный ток (DC)

  Пораженный громом!

  Откуда австралийская рок-группа AC / DC получила свое название? Почему, переменный ток и постоянный ток, конечно же! И переменный, и постоянный ток описывают типы протекания тока в цепи. В постоянного тока (DC) электрический заряд (ток) течет только в одном направлении. Электрический заряд в переменном токе (АС), напротив, периодически меняет направление. Напряжение в цепях переменного тока также периодически меняется на противоположное, потому что ток меняет направление.

  Большая часть создаваемой вами цифровой электроники будет использовать постоянный ток. Однако важно понимать некоторые концепции переменного тока. Большинство домов подключено к сети переменного тока, поэтому, если вы планируете подключить проект музыкальной шкатулки Tardis к розетке, вам нужно будет преобразовать переменный ток в постоянный. Переменный ток также имеет некоторые полезные свойства, такие как способность преобразовывать уровни напряжения с помощью одного компонента (трансформатора), поэтому переменный ток был выбран в качестве основного средства для передачи электроэнергии на большие расстояния.

  Что вы узнаете

  • История создания переменного и постоянного тока
  • Различные способы генерации переменного и постоянного тока
  • Некоторые примеры приложений переменного и постоянного тока

  Рекомендуемая литература

  и nbsp

  и nbsp

  Переменный ток (AC)

  Переменный ток описывает поток заряда, который периодически меняет направление.В результате уровень напряжения также меняется на противоположный вместе с током. AC используется для подачи питания в дома, офисные здания и т. Д.

  Генератор переменного тока

  переменного тока может производиться с использованием устройства, называемого генератором переменного тока. Это устройство представляет собой особый тип электрического генератора, предназначенный для выработки переменного тока.

  Петля из проволоки скручена внутри магнитного поля, которое индуцирует ток по проволоке. Вращение провода может происходить с помощью любого количества средств: ветряной турбины, паровой турбины, проточной воды и так далее.Поскольку провод вращается и периодически меняет магнитную полярность, напряжение и ток на проводе чередуются. Вот короткая анимация, демонстрирующая этот принцип:




  (Видео предоставлено: Хуррам Танвир)

  Генератор переменного тока можно сравнить с нашей предыдущей аналогией с водой:

  Чтобы генерировать переменный ток в наборе водопроводных труб, мы соединяем механический кривошип с поршнем, который перемещает воду по трубам вперед и назад (наш «переменный» ток).Обратите внимание, что защемленный участок трубы по-прежнему оказывает сопротивление потоку воды независимо от направления потока.

  Формы сигналов

  AC может быть разных форм, если напряжение и ток чередуются. Если мы подключим осциллограф к цепи переменного тока и построим график ее напряжения с течением времени, мы можем увидеть несколько различных форм сигналов. Наиболее распространенный тип переменного тока — синусоидальный. Переменный ток в большинстве домов и офисов имеет колебательное напряжение, которое создает синусоидальную волну.

  Другие распространенные формы переменного тока включают прямоугольную волну и треугольную волну:

  Прямоугольные волны часто используются в цифровой и переключающей электронике для проверки их работы.

  Треугольные волны используются при синтезе звука и используются для тестирования линейной электроники, например, усилителей.

  Описание синусоидальной волны

  Мы часто хотим описать форму волны переменного тока в математических терминах. В этом примере мы будем использовать обычную синусоидальную волну. Синусоидальная волна состоит из трех частей: амплитуда, частота и фаза .

  Рассматривая только напряжение, мы можем описать синусоидальную волну как математическую функцию:

  V (t) — это наше напряжение как функция времени, что означает, что наше напряжение изменяется с изменением времени. Уравнение справа от знака равенства описывает, как напряжение изменяется во времени.

  V _P — амплитуда . Это описывает максимальное напряжение, которое наша синусоида может достичь в любом направлении, а это означает, что наше напряжение может быть + V _P вольт, -V _P вольт или где-то посередине.

  Функция sin () указывает, что наше напряжение будет в форме периодической синусоидальной волны, которая представляет собой плавные колебания около 0 В.

  2π — это константа, которая преобразует частоту из циклов (в герцах) в угловую частоту (радианы в секунду).

  f описывает частоту синусоидальной волны. Это дается в виде герц или единиц в секунду . Частота показывает, сколько раз определенная форма волны (в данном случае один цикл нашей синусоидальной волны — подъем и спад) происходит в течение одной секунды.

  t — наша независимая переменная: время (измеряется в секундах). Со временем меняется и форма нашего сигнала.

  φ описывает фазу синусоидальной волны. Фаза — это мера того, насколько сдвинута форма сигнала во времени. Часто это число от 0 до 360 и измеряется в градусах. Из-за периодической природы синусоидальной волны, если форма волны сдвинута на 360 °, она снова становится такой же, как если бы она была сдвинута на 0 °.Для простоты мы предполагаем, что в остальной части этого руководства фаза равна 0 °.

  Мы можем обратиться к нашей надежной розетке за хорошим примером того, как работает форма сигнала переменного тока. В Соединенных Штатах в наши дома подается питание переменного тока с размахом 170 В (амплитуда) и 60 Гц (частота). Мы можем подставить эти числа в нашу формулу, чтобы получить уравнение (помните, что мы предполагаем, что наша фаза равна 0):

  Мы можем использовать наш удобный графический калькулятор, чтобы построить график этого уравнения. Если графического калькулятора нет, мы можем использовать бесплатную онлайн-программу для построения графиков, такую ​​как Desmos (обратите внимание, что вам может потребоваться использовать «y» вместо «v» в уравнении, чтобы увидеть график).

  Обратите внимание, что, как мы и предсказывали, напряжение периодически повышается до 170 В и до -170 В. Кроме того, каждую секунду происходит 60 циклов синусоидальной волны. Если бы мы измеряли напряжение в розетках с помощью осциллографа, мы бы увидели именно это ( ПРЕДУПРЕЖДЕНИЕ: не пытайтесь измерить напряжение в розетке с помощью осциллографа! Это может привести к повреждению оборудования).

  ПРИМЕЧАНИЕ: Возможно, вы слышали, что напряжение переменного тока в США составляет 120 В. Это тоже правильно.Как? Говоря об переменном токе (поскольку напряжение постоянно меняется), часто проще использовать среднее значение. Для этого мы используем метод под названием «Среднеквадратичный корень». (RMS). Когда вы хотите рассчитать электрическую мощность, часто бывает полезно использовать значение RMS для переменного тока. Несмотря на то, что в нашем примере у нас было напряжение от -170 В до 170 В, среднеквадратичное значение составляет 120 В RMS.

  Приложения

  В розетках дома и в офисе почти всегда есть кондиционер. Это связано с тем, что генерировать и транспортировать переменный ток на большие расстояния относительно просто.При высоком напряжении (более 110 кВ) при передаче электроэнергии теряется меньше энергии. Более высокие напряжения означают более низкие токи, а более низкие токи означают меньшее тепловыделение в линии электропередачи из-за сопротивления. Переменный ток можно легко преобразовывать в высокое напряжение и обратно с помощью трансформаторов.

  AC также может питать электродвигатели. Двигатели и генераторы представляют собой одно и то же устройство, но двигатели преобразуют электрическую энергию в механическую (если вал двигателя вращается, на выводах генерируется напряжение!).Это полезно для многих крупных бытовых приборов, таких как посудомоечные машины, холодильники и т. Д., Которые работают от переменного тока.

  Постоянный ток (DC)

  Постоянный ток немного легче понять, чем переменный. Вместо того, чтобы колебаться вперед и назад, постоянный ток обеспечивает постоянное напряжение или ток.

  Генерация постоянного тока

  DC может быть сгенерирован несколькими способами:

  • Генератор переменного тока, оборудованный устройством, называемым «коммутатор», может производить постоянный ток.
  • Использование устройства, называемого «выпрямитель», преобразующего переменный ток в постоянный ток
  • Батареи вырабатывают постоянный ток, который образуется в результате химической реакции внутри батареи

  Используя нашу аналогию с водой снова, DC похож на резервуар с водой со шлангом на конце.

  Бак может выталкивать воду только в одном направлении: из шланга. Как и в случае с нашей батареей постоянного тока, когда бак опустеет, вода больше не течет по трубам.

  Описание DC

  DC определяется как «однонаправленный» ток; ток течет только в одном направлении. Напряжение и ток могут изменяться с течением времени до тех пор, пока направление потока не меняется. Для упрощения предположим, что напряжение является постоянным. Например, мы предполагаем, что батарея AA обеспечивает 1.5 В, что математически можно описать как:

  Если мы построим график с течением времени, мы увидим постоянное напряжение:

  Что это значит? Это означает, что мы можем рассчитывать на то, что большинство источников постоянного тока обеспечат постоянное напряжение во времени. На самом деле батарея будет медленно терять заряд, а это означает, что напряжение будет падать по мере использования батареи. В большинстве случаев мы можем предположить, что напряжение постоянно.

  Приложения

  Практически все проекты электроники и запчасти для продажи на SparkFun работают на DC.Все, что работает от батареи, подключается к стене с помощью адаптера переменного тока или использует USB-кабель для питания, зависит от постоянного тока. Примеры электроники постоянного тока включают:

  • Сотовые телефоны
  • D&D Dice Gauntlet на основе LilyPad
  • Телевизоры с плоским экраном (переменный ток переходит в телевизор, который конвертируется в постоянный ток)
  • Фонари
  • Гибридные и электромобили

  Битва течений

  Почти каждый дом или офис подключен к сети переменного тока.Однако это решение не было мгновенным. В конце 1880-х годов различные изобретения в Соединенных Штатах и ​​Европе привели к полномасштабной битве между распределением переменного и постоянного тока.

  В 1886 году электрическая компания Ganz Works, расположенная в Будапеште, электрифицировала весь Рим с помощью переменного тока. Томас Эдисон, с другой стороны, построил 121 электростанцию ​​постоянного тока в Соединенных Штатах к 1887 году. Поворотный момент в битве наступил, когда Джордж Вестингауз, известный промышленник из Питтсбурга, в следующем году приобрел патенты Николы Теслы на двигатели переменного тока и трансмиссии. .

  AC против DC

  Томас Эдисон (Изображение любезно предоставлено biography.com)

  В конце 1800-х годов постоянный ток было нелегко преобразовать в высокое напряжение. В результате Эдисон предложил систему небольших местных электростанций, которые питали бы отдельные кварталы или участки города. Электроэнергия распределялась по трем проводам от электростанции: +110 вольт, 0 вольт и -110 вольт. Фонари и двигатели могут быть подключены между розеткой + 110 В или 110 В и 0 В (нейтраль). 110 В допускает некоторое падение напряжения между установкой и нагрузкой (дома, в офисе и т. Д.).).

  Несмотря на то, что падение напряжения на линиях электропередачи было учтено, электростанции необходимо было располагать в пределах 1 мили от конечного пользователя. Это ограничение сделало распределение электроэнергии в сельской местности чрезвычайно трудным, если не невозможным.

  Используя патенты Tesla, Westinghouse работала над усовершенствованием системы распределения переменного тока. Трансформаторы предоставили недорогой метод повышения напряжения переменного тока до нескольких тысяч вольт и его снижения до приемлемого уровня. При более высоких напряжениях та же мощность могла передаваться при гораздо меньшем токе, что означало меньшие потери мощности из-за сопротивления проводов.В результате крупные электростанции могут быть расположены на много миль от них и обслуживать большее количество людей и зданий.

  Кампания Эдисона по выявлению мазков

  В течение следующих нескольких лет Эдисон провел кампанию по категорическому противодействию использованию AC в Соединенных Штатах, которая включала лоббирование законодательных собраний штатов и распространение дезинформации о AC. Эдисон также приказал нескольким техникам публично казнить животных переменным током, пытаясь показать, что переменный ток опаснее постоянного тока. Пытаясь показать эти опасности, Гарольд П.Браун и Артур Кеннелли, сотрудники Edison, разработали первый электрический стул для штата Нью-Йорк с использованием переменного тока.

  Возвышение AC

  В 1891 году Международная электротехническая выставка проводилась во Франкфурте, Германия, и показала первую передачу трехфазного переменного тока на большие расстояния, которая питала фары и двигатели на выставке. Присутствовали несколько представителей того, что впоследствии станет General Electric, и впоследствии они были впечатлены выставкой. В следующем году была создана компания General Electric, которая начала инвестировать в технологии переменного тока.

  Электростанция Эдварда Дина Адамса на Ниагарском водопаде, 1896 г. (Изображение предоставлено teslasociety.com)

  Westinghouse выиграла контракт в 1893 году на строительство плотины гидроэлектростанции, чтобы использовать энергию Ниагарского водопада и передавать переменный ток в Буффало, штат Нью-Йорк. Проект был завершен 16 ноября 1896 года, и в Буффало начали использовать переменный ток. Эта веха ознаменовала упадок DC в США. В то время как Европа примет стандарт переменного тока 220–240 В при 50 Гц, стандартом в Северной Америке станет 120 В при 60 Гц.

  Высоковольтный постоянный ток (HVDC)

  Швейцарский инженер Рене Тюри в 1880-х годах использовал серию двигателей-генераторов для создания высоковольтной системы постоянного тока, которую можно было использовать для передачи постоянного тока на большие расстояния. Однако из-за высокой стоимости и высокой стоимости обслуживания систем Thury HVDC никогда не применялся в течение почти столетия.

  С изобретением полупроводниковой электроники в 1970-х годах стало возможным экономичное преобразование между переменным и постоянным током. Для генерации постоянного тока высокого напряжения (иногда до 800 кВ) можно использовать специальное оборудование.Некоторые страны Европы начали использовать линии HVDC для электрического соединения различных стран.

  В линиях

  HVDC потери меньше, чем в аналогичных линиях переменного тока на очень больших расстояниях. Кроме того, HVDC позволяет подключать различные системы переменного тока (например, 50 Гц и 60 Гц). Несмотря на свои преимущества, системы HVDC более дороги и менее надежны, чем обычные системы переменного тока.

  В конце концов, Эдисон, Тесла и Вестингауз могут осуществить свои желания. Переменный ток и постоянный ток могут сосуществовать, и каждый служит определенной цели.

  Ресурсы и дальнейшее развитие

  Теперь вы должны хорошо понимать разницу между переменным и постоянным током. Переменный ток легче преобразовывать между уровнями напряжения, что делает передачу высокого напряжения более возможной. С другой стороны, постоянный ток присутствует почти во всей электронике. Вы должны знать, что они не очень хорошо сочетаются, и вам нужно будет преобразовать переменный ток в постоянный, если вы хотите подключить большую часть электроники к розетке. С таким пониманием вы должны быть готовы заняться некоторыми более сложными схемами и концепциями, даже если они содержат переменный ток.
