Как разобрать стиральную машину Аристон своими руками

Представим, что у вашей стиральной машины «Хотпойнт Аристон» возникла какая-нибудь некритическая неисправность, которую вполне можно устранить своими руками без вызова квалифицированного специалиста. Или же вы просто не имеете возможности обратиться в сервисный центр. Как разобрать стиральную машину марки «Аристон» самостоятельно так, чтобы не усугубить ситуацию ещё больше? Нужно тщательно подготовиться и продумать каждый свой шаг.

Содержание

Подготовка к работе

Сначала перекройте подачу воды и отключите машинку от электросети и канализации. Осторожно сверните все шланги так, чтобы из них не вылилась оставшаяся вода, и закрепите их на задней стенке. Открутите крышку сливного фильтра и слейте воду с бака в какую-нибудь ёмкость. Затем вместе с помощником переместите стиральную машину в удобное место, где её можно разобрать без помех.

Разборка корпуса

Степень разборки машины «Аристон» зависит от характера её поломки. Зачастую полная разборка не требуется и можно обойтись только частичной – для осмотра основных узлов. Разборка стиральной машины начинается со снятия сервисного люка, расположенного на её задней стенке. Это позволяет сразу получить доступ к электромотору с приводным ремнём, датчику температуры, ТЭНу и шкиву барабана. Если требуется дальнейшая разборка, то снимаем верхнюю крышку, которая крепится двумя винтами на задней стенке стиральной машинки. Под ней вы обнаружите большой противовес, пружины бака, панель управления и фильтр помех. Противовес мешает нам добраться до бака с барабаном и некоторых датчиков, расположенных ниже. Поэтому в случае надобности его придётся снять с помощью специального ключа.

Чтобы снять переднюю панель управления, нужно достать лоток для порошка и открутить винты под ним, а также два винта слева и справа, находящиеся под верхней крышкой. Теперь, если потянуть панель управления вверх, она снимется без труда.

Дальше переворачиваем машинку на левый бок и смотрим, что внизу. Если ваша модель стиралки имеет днище, то снимаем его. Но обычно его нет. Снизу мы можем получить доступ к сливному патрубку, двигателю, помпе, фильтру и амортизаторам.

Расположение деталей в нижней части стиральной машины

На этом частичная разборка корпуса стиральной машины завершена, и теперь мы можем снять с неё некоторые узлы и детали.

Полная разборка

Если до этого момента мы обходились одной крестовой отвёрткой, то для дальнейшей разборки нам понадобится целый арсенал инструментов:

• молоток;
• вороток с насадками;
• пассатижи;
• плоская отвёртка;
• ключ для креплений противовесов;
• цветные маркеры.

Через сервисный люк снимаем приводной ремень со шкива барабана, откручиваем болты электродвигателя воротком и сдёргиваем его с посадочного места.

Разбирая машинку, не забывайте помечать маркером все провода, которые отсоединяете от датчиков и других электрических элементов, чтобы не перепутать их во время сборки.

Выкручиваем не до конца центральную гайку нагревательного элемента (ТЭНа) и утапливаем её шпильку вовнутрь до упора молотком или другим подходящим для этого инструментом. Затем достаём ТЭН из бака с помощью плоской отвёртки.

Выкручиваем все винты внизу спереди рядом с мусорным фильтром и достаём помпу в сборе с фильтром из посадочного места. Далее с помощью пассатижей осторожно снимаем хомуты с патрубка сливного шланга, после чего отсоединяем шланг от помпы и фильтра.

В случае повреждения «родных» хомутов сливного шланга их можно без проблем заменить любыми другими.

Ещё в верхней части стиральной машины можно достать фильтр помех, предварительно отсоединив от него все провода. И на этом частичная разборка закончена. Остались только те узлы и детали, которые лучше не снимать, если они в исправном состоянии.

В машинах марки «Аристон» бак с барабаном литой и не подлежит разборке, хотя на практике это возможно, и разобранный бак затем можно даже обратно спаять.  Так что если всё-таки нужно его снять, то начинать следует с верхнего противовеса, крепления которого можно отвинтить только с помощью специального ключа. О том, как разобрать барабан, читайте здесь.

Дальше нужно открутить стойки, поддерживающие бак, и с кем-нибудь вдвоём достать его через верх стиральной машины, сдёрнув с пружин. На этом полная разборка машины закончена и можно приступать к её ремонту или замене неисправных деталей.

Вывод



В разборке современных моделей стиральных машин и замене их деталей особых сложностей нет. Добросовестный производитель изначально делает их с учётом возможных неполадок и удобства сервисного ремонта. Трудности могут возникнуть лишь при попытке отремонтировать те узлы, что не предусматривались производителем для этого.

Для лучшего восприятия описанных выше действий вы можете посмотреть видео по данной теме.

Как разобрать стиральную машину Аристон своими руками

Перестала работать стиральная машина Хотпойнт Аристон – надо чинить. Но чтобы начать ремонт нужно сперва разобраться, как «домашнюю помощницу» разобрать, чтобы не навредить ей еще больше. Разбор стиральной машины марки Аристон своими руками, а точнее характер такого разбора будет зависеть от приключившейся поломки. В ряде случаев можно обойтись лишь частичной разборкой, но иногда приходится демонтировать все до винтика. О том, как производить разбор стиральной машины марки Хотпойнт Аристон, читайте в статье.

Начнем наше повествование со стандартного предупреждения. Помните о том, что гарантированно отремонтировать стиральную машину Аристон может только сертифицированный мастер специализированного сервисного центра. Самостоятельный ремонт может привести к усугублению проблемы.

Тем не менее, если вы полны решимости осуществить ремонт стиральной машины Аристон своими руками, неплохо будет изучить инструкцию по ее разборке. Так вы сможете избежать не нужных ошибок, сэкономите время и деньги. С чего начать?

• Нужно отключить стиральную машину от электросети, от крана-тройника, благодаря которому в машину поступает холодная вода и от канализации.

Обратите внимание! Шланг слива отработанной воды стиральной машины Аристон может быть подключен как к отводу сифона раковины, так и к отводу канализационной трубы. И в том, и в другом случае, отключить его несложно.

• Далее не отсоединяя наливной и сливной шланги, скрутим их как-нибудь, чтобы из них не полилась на пол вода, а концы зафиксируем на корпусе.
• Воспользовавшись чьей-нибудь помощью, перетаскиваем стиральную машину туда, где ее удобно будет разбирать. Под машину надо будет что-нибудь постелить, чтобы не залить пол водой.
• Вынимаем из машины порошкоприемник и убираем в сторону.
• Выкручиваем сливной фильтр и спускаем оставшуюся в баке отработанную воду. На данном этапе пока все.

Теперь нам нужно подготовить нехитрый инструмент. Понадобится молоток, пассатижи, вороток и головки на 7, 8, 12, 14 мм, рожковый ключ на 8 и 10 мм, специальный ключ для снятия креплений противовесов стиралки Аристон, отвертки – крестовая, плоская, шестигранная, смазка для стиральных машин, деревянный брусочек, автомобильный съемник, шило,  разноцветные маркеры, ножовка по металлу. Собрав весь инструмент, возвращаемся к работе по разборке стиральной машины Аристон.

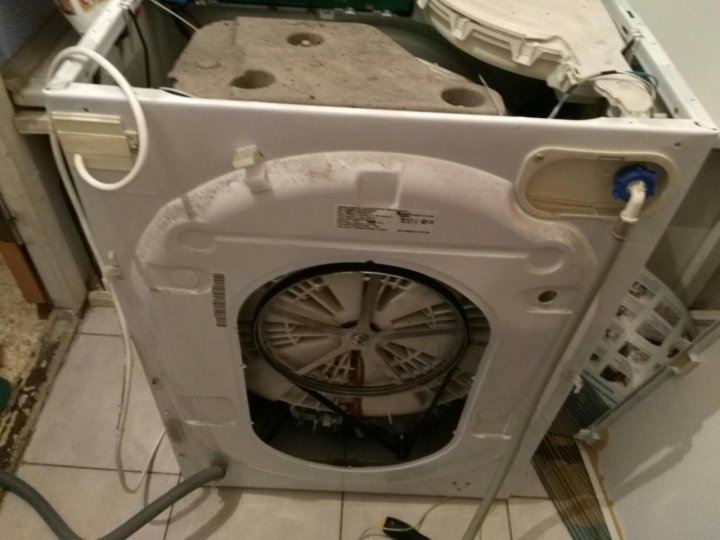

1. Подходим к стиральной машине Аристон со стороны задней стенки и, вооружившись крестовой отверткой, откручиваем несколько саморезов, удерживающих крышку сервисного люка.
2. Убрав сервисный люк, мы получаем доступ ко многим деталям: шкиву барабана, приводному ремню, мотору, нагревательному элементу и датчику температуры.
3. Теперь крестовой отверткой открутим 2 самореза, удерживающие верхнюю крышку стиралки Аристон.

4. Под крышкой находится большой противовес, который перекрывает нам доступ к баку, барабану и некоторым датчикам, однако добраться до фильтра помех и панели управления вполне можно.
5. Аккуратно кладем стиральную машину Аристон на левую стенку, если у вашей модели есть дно, то снимаем его, если дна нет, то еще лучше.

6. Через днище мы можем добраться до сливного патрубка, мусорного фильтра, помпы, мотора и амортизаторов.
7. Теперь снимем переднюю панель. Выкручиваем два самореза находящиеся под верхней крышкой корпуса машинки в переднем левом и переднем правом углу.
8. Выкручиваем саморезы, находящиеся под лотком стиральной машины, а затем беремся за панель управления и тянем вверх – панель легко снимется.

Что снять просто?

Ну вот, разборка корпуса стиральной машинки марки Хотпойнт Аристон нам удалась, теперь открылся доступ к деталям, которые можно довольно легко снять, так давайте сделаем это.

Сначала вооружитесь разноцветными маркерами и пометьте провода, идущие к основным модулям, чтобы потом ничего не перепутать и начинаем работать.

Уберем приводной ремень. Для этого беремся одной рукой за большое металлическое колесо, которое именуется шкивом барабана и крутим его, а другой рукой берем ремень и снимаем его.

Снимем мотор. Крепежные элементы мотора можно выкрутить через отверстие сервисного люка, для этого кроме воротка потребуется головка на 8 мм. Выкрутив 4 винта, сдергиваем двигатель с посадочного места. Извлечем нагревательный элемент. Выкрутим гайку, которая стоит между контактами тэна, затем надавим на гайку до тех пор, пока нагревательный элемент частично не провалится вовнутрь бака. Поддеваем тэн плоской отверткой и начинаем аккуратно тянуть его на себя пока он не выйдет. Кстати точно также тэн снимается у стиральной машины Занусси.

Теперь очередь за сливным насосом. Выкручиваем своими руками винты, которые находятся в нижней части передней стенки машины Аристон в районе мусорного фильтра. Машина лежит у нас на левом боку, значит, после откручивания винтов мусорный фильтр вместе с помпой, должны  выпасть из посадочного места. Далее снимаем пассатижами хомуты со сливного патрубка и сливного шланга и отсоединяем эти элементы от помпы и мусорного фильтра. Теперь остается только выкрутить винты соединяющие помпу и мусорный фильтр и разъединить эти элементы.

Хомуты на патрубках и шлангах стиральной машины Аристон похожи на зажимы, их нужно снимать аккуратно, чтобы не повредить. Если это случилось, потом можете поставить обычные хомуты.

Возвращаемся к пространству под верхней крышкой стиральной машины Аристон. Там можно довольно легко снять ФПС – фильтр помех. Снимаем с него провода и вытаскиваем деталь с посадочного места. В итоге мы сняли все, что просто снимается со стиралки Аристон, остались только проблемные элементы, которые лучше не трогать, если не требуется их ремонт. Но если снимать их необходимо своими руками и деваться нам некуда, что ж, будем снимать.

Разбираем неразборное

Разборка стиральной машины марки Хотпойнт Аристон в основном не представляется сложной, но есть у этих машин два элемента, которые в действительности могут создать проблему начинающему мастеру. Какие это элементы? Это бак в сборе с барабаном и противовесы. Бак и барабан стиралки Аристон номинально не разбираются, так уж задумал производитель этих машин, однако разобрать их, а потом собрать при должной сноровке можно. Но какая проблема с противовесами?

Казалось бы, какую проблему может создать столь простая деталь как противовес, ведь это просто утяжелитель, привинченный к корпусу машины? Не тут то было. Верхний противовес стиральной машины Хотпойнт Аристон привинчен специальными подпружиненными винтами, которые и на винты-то не похожи, скорее это специальные крепления. Крепления эти должны быть выкручены специальным ключом, без него, обычными бытовыми приспособлениями противовесы не снимешь.

Вот вам и загвоздка. Хочется снять бак, но этого не получится сделать, пока не сдернешь верхний противовес, а как его снять без ключа? В данном случае мы не видим иного варианта, как поехать в мастерскую и попросить ключ у них на время, либо платить деньги мастеру, который произведет демонтаж. Ни в коем случае не откручивайте противовес с помощью плоскогубцев и иных приспособлений – сломаете крепления, и потом точно возникнут проблемы.

Если вы достали ключ, и вам удалось снять верхний противовес, то можно приступать к демонтажу бака. Для этого открутим стойки, позовем на помощь друга и вдвоем, сдернув бак с пружин, вытащим его через верхнюю часть корпуса машины. Далее нам нужно будет распилить бак, снять его половинки и убрать в сторону, а затем сдернуть подшипники и сальники с вала барабана. О том, как это сделать, вы можете прочитать в статье Разборка стиральной машины Атлант, кстати, бак у этих машин устроен почти также как у стиралок марки Хотпойнт Аристон.

Итак, стиральная машина Аристон разобрана полностью. Теперь ее можно чинить, а можно пустить на запчасти для новой машины – кому что нравится. Мы, конечно, надеемся, что вы производите разборку ради ремонта и все у вас получится. Искренне желаем удачи!



Как разобрать стиральную машину Аристон своими руками

Представьте, что в вашей стиральной машине Хотпоинт Аристон возникла какая-то некритичная неисправность, которую можно полностью устранить своими руками, не вызывая квалифицированного специалиста. Или у вас просто нет возможности обратиться в сервисный центр. как разобрать стиральную машину марки «Аристон» самостоятельно, чтобы не усугубить ситуацию еще больше? Нужно тщательно подготовиться и продумать каждый шаг.

Содержание

• 1 Подготовка к работе
• 2 Разборка кузова
• 3 Полная разборка
• 4 Вывод

Подготовка к работе

Отключите машину от водопровода и канализации и отключите подачу воды. Аккуратно сверните все шланги так, чтобы остатки воды не вылились, и закрепите их на задней стенке. Открутите крышку сливного фильтра и слейте воду из бака в какую-нибудь емкость. Затем вместе с помощником перенесите стиральную машину в удобное место, где ее можно будет беспрепятственно разобрать.

Разборка кузова

Степень разборки машины «Аристон» зависит от характера ее неисправности. Зачастую полная разборка не требуется и можно обойтись лишь частичной – для осмотра основных узлов. Разборка стиральной машины начинается со снятия сервисного люка, расположенного на ее задней стенке. Позволяет сразу получить доступ к электродвигателю с приводным ремнем, датчиком температуры, ТЭНу и шкивом барабана. Если требуется дальнейшая разборка, то снимите верхнюю крышку, которая крепится двумя винтами на задней части стиральной машины. Под ним вы найдете большой противовес, пружины бака, панель управления и шумовой фильтр. Противовес мешает нам добраться до бочки и некоторых датчиков, расположенных ниже. Поэтому при необходимости его придется снять с помощью специального ключа.

Для снятия передней панели управления необходимо достать лоток для порошка и открутить винты под ним, а также два винта слева и справа под верхней крышкой. Теперь, если потянуть панель управления вверх, она легко снимается.

Затем поверните машину на левый бок и посмотрите, что внизу. Если у вашей модели снизу есть шайба, то снимите ее. Но обычно это не так. Снизу мы можем получить доступ к сливной трубе, двигателю, насосу, фильтру и амортизаторам.

Расположение деталей в днище стиральной машины

На этом частичная разборка стиральной машины завершена, и теперь мы можем снять с нее некоторые узлы и детали.

Полная разборка

Если до этого момента мы обходились одной крестовой отверткой, то для дальнейшей разборки нам понадобится целый арсенал инструментов:

• молоток;
• ручка с насадками;
плоскогубцы
• ;
плоская отвертка
• ;
ключ
• для противовесов;
• цветных маркеров.

Через сервисный люк снять приводной ремень со шкива барабана, отвернуть болты электродвигателя с приводом и стянуть его с посадочного места.



При разборке машины не забудьте пометить маркером все провода, которые вы отсоединяете от датчиков и других электрических компонентов, чтобы не перепутать их при сборке.

Центральную гайку ТЭНа (ТЭНа) откручиваем не до конца и молотком или другим подходящим инструментом вставляем внутрь до упора его шпильку. Затем плоской отверткой достаем ТЭН из бака.

Откручиваем все винты вниз спереди рядом с мусорным фильтром и вытаскиваем насос в сборе с фильтром из посадочного места. Далее плоскогубцами аккуратно снимаем хомуты с патрубка сливного шланга, затем отсоединяем шланг от помпы и фильтровать.

В случае повреждения «родных» хомутов сливного шланга их легко заменить на любые другие.

Даже в верхней части стиральной машины можно достать противошумный фильтр , предварительно отсоединив от него все провода. И на этом частичная разборка завершена. Есть только те детали и детали, которые лучше не снимать, если они в исправном состоянии.

В автомобилях Аристон барабанный бачок литой и не подлежит разборке, хотя на практике это возможно, а разобранный бачок можно потом даже перепаять. Так что если все-таки нужно его снять, то стоит начать с верхнего противовеса, крепления которого можно открутить только специальным ключом. Как разобрать барабан читайте здесь.

Далее нужно открутить стойку , поддерживающую бак, и вместе с кем-то достать ее через верхнюю часть стиральной машины, выдернув пружины. На этом полная разборка машины закончена и можно приступать к ее ремонту или замене неисправных деталей.

Заключение



Особых сложностей в разборке современных моделей стиральных машин и замене их деталей не возникает. Добросовестный производитель изначально делает их с учетом возможных проблем и простоты сервисного ремонта. Сложности могут возникнуть только при попытке ремонта тех узлов, которые не были для этого предусмотрены производителем.

Для лучшего восприятия описанных выше действий вы можете посмотреть видео на эту тему.

Как разобрать стиральную машину Аристон

Если вы решили отремонтировать стиральную машину Аристон самостоятельно, вам необходимо знать, как ее разобрать.

Мы предоставим вам пошаговую инструкцию, а также расскажем, какие инструменты понадобятся. В этом ремонте нет ничего сложного, главное – последовательность работ и свободное место.

Содержание материала:

• 1Подготовка к ремонту
  • 1.1Какой инструмент нужен
• 2Этапы работы
  • 2.1 Снимите панели и крышки
  • 2.2 Демонтаж деталей задней части
  • 2.3 Снимите части вверху
  • 2.4 Трудности при разборке

Подготовка к ремонту

Мы не даем стопроцентной гарантии, что вы почините свою стиралку. Даем рекомендации по разборке машины. Поэтому, если вы твердо решили заменить неисправную деталь или найти причину поломки, начинайте подготовку.

Какой инструмент нужен

Вам понадобится:

1. Отвертки разной конфигурации: шлицевая (плоская), крестовая, шестигранная.
2. Набор ключей Torx.
3. Автомобильные ключи 8 мм и 10 мм.
4. Молоток и долото.
5. Комбинированные плоскогубцы.
6. Кусачки.
7. Ножовка и полотно по металлу.

instagram viewer

К разборке стиральной машины Аристон необходимо правильно подготовиться:

• Вытащите вилку из розетки, отключив AGR.
• Перекрыть водяной запорный клапан.
• Открутить гайку заливного шланга от корпуса машины. Так как заднюю крышку нужно снять, лучше всего полностью убрать шланг в сторону.

Подготовка стиральной машины также заключается в сливе остатков воды. Поэтому заранее подготовьте емкость для сбора. При откручивании из заливного шланга может литься вода.

• Идите вперед, найдите сливной фильтр. Он расположен в нижней части корпуса, за люком. Откройте люк, отщелкнув защелки. Открутите фильтр и слейте. При этом очистите деталь от мусора.

• Отодвиньте машину от стены так, чтобы вам было удобно передвигаться и снимать детали.

На этом подготовка окончена. Можно заранее предусмотреть емкость для сбора болтов и саморезов, которых будет много.

Этапы работы

С одной стороны разборка стиральной машины Аристон достаточно проста, так как нет необходимости снимать переднюю панель. С другой стороны, производитель предусмотрел детали и крепления, снять которые начинающему мастеру будет сложно.

Решим все вопросы по порядку.

Снятие панелей и крышек

Прежде всего снимается верхняя панель, которая крепится двумя винтами.

Чтобы снять верхнюю крышку стиральной машины Аристон, их необходимо открутить от задней стенки крестовой или шестигранной отверткой. Затем сдвиньте крышку в противоположном от вас направлении, поднимите ее и отложите в сторону.

Перейти к задней панели. Чтобы его снять, откручиваем болты по периметру, убираем панель в сторону. У вас есть доступ к двигателю и шкиву шкива.

Осталось снять панель управления. Последовательность работы:

• Выдвиньте лоток-дозатор для моющих средств. Нажав на защелку в центре, потяните лоток на себя и извлеките его из корпуса.
• Отвинтите винты, расположенные за лотком и на противоположной стороне панели.
• С помощью плоской отвертки выдавите пластиковые защелки. Сфотографируйте провода на панели или отметьте их маркером.

• Проводку можно отключить, а панель убрать в сторону. Или можно повесить на сервисный крючок, если он есть.

Также необходимо будет снять хомут с манжеты люка, чтобы можно было добраться до бака. Удалив уплотнитель, поддеть хомут отверткой и снять. Установите манжету внутрь бака.

Итак, с панелями мы закончили. Мы идем дальше.

Демонтируйте детали сзади

Вернитесь к задней части SM. Необходимо снять приводной ремень, сняв его со шкива. Для этого потяните его на себя, прокрутите шкив.

Дальнейшие действия:

• Обратите внимание на мотор стиральной машины Hotpoint Ariston. Он расположен внизу, под баком.
• Чтобы вытащить двигатель из корпуса, отсоедините проводку, ведущую к нему.
• Снимите болты, удерживающие двигатель. В станках этой торговой марки деталь обычно держится на четырех болтах.

• Покачивая двигатель вперед-назад, вытащить.

Приступить к подключению обогревателя.

Снимать обогреватель с сиденья не нужно. При этом уплотнительная резина элемента восстановлению не подлежит. Поэтому достаточно отсоединить клеммы и провода, идущие к ТЭНу.

Пора снимать сливной насос. Если к двигателю можно было добраться через заднее отверстие, насос можно не снимать. Придется стиралку повернуть на левый бок.

Внимание! Если вам неудобно снимать двигатель через сервисный люк сзади, можно сделать это и через днище.

1. Открутите винты крепления нижней крышки, если она есть в вашей модели.
2. Открутить винты, находящиеся в районе сливного фильтра на передней панели.
3. Нажмите на фильтр, он должен выпасть вместе с насосом.
4. Плоскогубцы вдавливают металлический хомут на дренажную трубу.
5. Отсоедините трубку от насоса.
6. Открутить болты крепления фильтра и помпы.

Отлично! Теперь насос в ваших руках. Приступаем к дальнейшей разборке стиральной машины Аристон.

Снять верхнюю часть

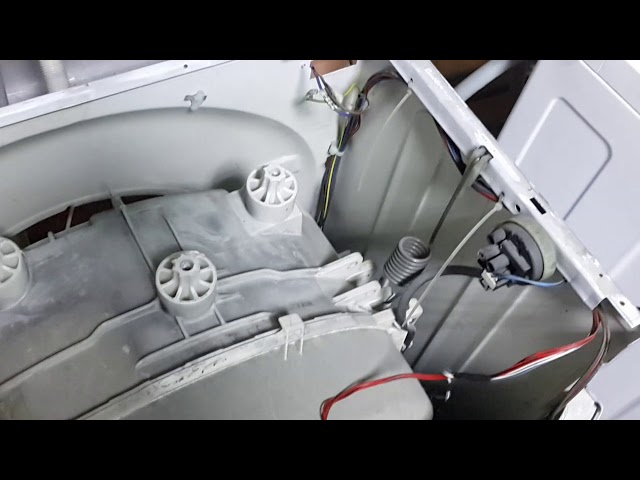

Подойти к верхнему отверстию СМА Аристон, осмотреть все элементы машины. Что мешает танку выйти? Правильно, фильтр помех и прессостат.

• Разжать все разъемы проводов, идущих к фильтру и прессостату. Снимите напорный шланг с последнего.

• Открутите винты крепления деталей к корпусу. Вытащите их из машины.

Также отсоедините шланг реле давления от корпуса бака, иначе он может порваться при демонтаже. Часто производители фиксируют проводку к баку с помощью пластиковых хомутов. Перекусите их кусачками и отодвиньте проводку в сторону.

Трудности при разборке

Перед тем, как полностью разобрать стиральную машину Аристон, необходимо снять противовесы. В других марках автомобилей сложностей с их снятием не возникает. А вот производители Аристон оснастили противовесы специальными креплениями. Для их удаления вам понадобится специальный ключ, как показано на фото:

Внимание! Не смей отрывать насадки пассатижами и другими инструментами. Так вы повредите крепеж, который не подлежит ремонту.

Если удалось снять противовес — отлично! Приступайте к откручиванию стоек. Стойки на пластиковых стержнях фиксируются. Их можно вытащить, только нажав на защелки, удерживающие их на месте. Для этого:

• Вооружившись головкой, положите ее на противоположную сторону стержня.
Плоскогубцами
• тяните стержень на себя, вытягивая его из гнезда. Также удалите другой стержень.

Теперь бак держится только на крючках-подвесках. Чтобы вытащить барабан из стиральной машины Аристон, поднимите его вверх, сняв с крючков.

Еще одна сложность. Если вам нужно достать барабан из бака, его придется распиливать, потому что в этих моделях он не разборной.

Перед резкой необходимо позаботиться о дальнейшей сборке бака. Для этого по периметру сделайте отверстия, в которые затем вкрутите болты. Также подготовьте клей или герметик.

1. Возьмите ножовку или тряпку по металлу (что вам удобнее). Они тоньше, что позволит сделать аккуратный срез.
2. Установите бак на край. Начинайте рез с удобной для вас стороны.
3. Обрезав бак по периметру, снимите верхнюю часть.
4. Поверните нижнюю половину. Слегка ударьте молотком по молотку, чтобы выбить барабан.

При необходимости можно заменить подшипники.
