Разобрать утюг philips: Как разобрать утюг philips 4420

Инструкция Утюга Philips GC 3620 на русском

В представленном списке руководства для конкретной модели Утюга — Philips GC 3620. Вы можете скачать инструкции к себе на компьютер или просмотреть онлайн на страницах сайта бесплатно или распечатать.

В случае если инструкция на русском не полная или нужна дополнительная информация по этому устройству, если вам нужны дополнительные файлы: драйвера, дополнительное руководство пользователя (производители зачастую для каждого продукта делают несколько различных документов технической помощи и руководств), свежая версия прошивки, то вы можете задать вопрос администраторам или всем пользователям сайта, все постараются оперативно отреагировать на ваш запрос и как можно быстрее помочь. Ваше устройство имеет характеристики:Мощность: 2400 Вт, Подошва: SteamGlide, Постоянная подача пара: есть, с регулировкой, до 35 г/мин, Автоматическая регулировка пара: нет, Паровой удар: есть, 100 г/мин, вертикальное отпаривание, Функция разбрызгивания: есть, полные характеристики смотрите в следующей вкладке.

	philips-gc-3620-guide.pdf	Руководство пользователя
	philips-gc-3620-certificate.doc	Скачать сертификат соответствия

Скачать

Для многих товаров, для работы с Philips GC 3620 могут понадобиться различные дополнительные файлы: драйвера, патчи, обновления, программы установки. Вы можете скачать онлайн эти файлы для конкретнй модели Philips GC 3620 или добавить свои для бесплатного скачивания другим посетителями.

Файлов не найдено

Если вы не нашли файлов и документов для этой модели то можете посмотреть интсрукции для похожих товаров и моделей, так как они зачастую отличаются небольшим изменениями и взаимодополняемы.

Обязательно напишите несколько слов о преобретенном вами товаре, чтобы каждый мог ознакомиться с вашим отзывом или вопросом. Проявляйте активность что как можно бльше людей смогли узнать мнение настоящих людей которые уже пользовались Philips GC 3620.

Goo

2018-08-15 14:37:45

Инструкция

Основные и самые важные характеристики модели собраны из надежных источников и по характеристикам можно найти похожие модели.

Общие характеристики
Мощность	2400 Вт
Подошва	SteamGlide
Постоянная подача пара	есть, с регулировкой, до 35 г/мин
Автоматическая регулировка пара	нет
Паровой удар	есть, 100 г/мин, вертикальное отпаривание
Функция разбрызгивания	есть
Безопасность и защита
Система защиты от накипи	есть
Система самоочистки	есть
Противокапельная система	есть
Комфорт
Сетевой кабель	шаровое крепление к корпусу
Длина шнура	3 м
Особенности
Дополнительная информация	автоматический энергосберегающий режим, увеличенное отверстие для залива воды

Здесь представлен список самых частых и распространенных поломок и неисправностей у Утюгов. Если у вас такая поломка то вам повезло, это типовая неисправность для Philips GC 3620 и вы можете задать вопрос о том как ее устранить и вам быстро ответят или же прочитайте в вопросах и ответах ниже.

Название поломки	Описание поломки	Действие
Не Включается
Не Нагревается
Не Пара
Сам Отключается
Подтекает	Есть Утечка Из Подошвы
Не Нагревается	Через Пол Минуты После Включения И Выставления Режима Глажки Начинает Подавать Звуковой Сигнал И Мигает Индикатор Минимального Нагрева
Как Поменять Сетевой Шнур	Не Могу Добраться До Крепления Сетевого Шнура
Быстро Греется И Медленно Остывает
Сломалась Ручка	Ручка Вышла Из Паза
Не Всегда Нагревается И При Этом Светодиод Не Светит
Утюг Tefal 1488 Supergliss 15	Быстро Нагревается, Коптит, Чернеет Подошва Утюга
Перегрев	Во Время Глажки Утюг Перегрелся И Пожелтел Корпус. .
Пар И Вода Течёт Из Днище Бойлера.	Мощный Пар И Вода Течёт Из Днище Бойлера, Даже При Выключенном Кнопке Пара На Бойлере.паре.
Лампочка Горит,А Утюг Не Нагревается
Опрыскиватель	Не Работает Опрыскиватель
Выбивает Узо	Выбивает Узо Через Несколько Минут Работы, Может Разобрать Почистить От Пыли? Тогда Как Разобрать?
Пар И Опрыскиватель	Не Работают Кнопки

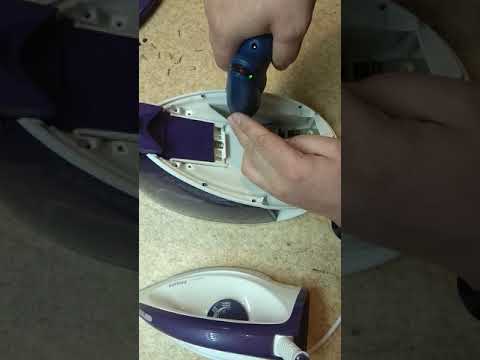

Как Разобрать Для Ремонта	Как Разобрать Утюг
Работает Исправно	Стали Одновременно Мигать Обе Лампочки Зелёная И Красная, Что Это Значит
Не Нагревает	После 5 Секунд Работы Включается Зум И Начинают Мигать Попеременно Зеленый И Желтый Индикатор. На Кнопку Режима Не Реагирует

В нашей базе сейчас зарегестрированно 18 353 сервиса в 513 города России, Беларусии, Казахстана и Украины.

РАДИО СЕРВИС

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

Ореховый бульвар, д. 111

Телефон:

74953918659

Сайт:

n/a

Время работы
Будни: с 10⁰⁰ до 19⁰⁰
Суббота: выходной
Воскресенье: выходной

МИГ108

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

ул. Гарибальди, д. 15, корп.2

Телефон:

74991332963

Сайт:

n/a

Время работы
Будни: с 09⁰⁰ до 20⁰⁰
Суббота: с 11⁰⁰ до 16⁰⁰
Воскресенье: выходной

ПАНАМАН

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

Большой Спасоглинищевский переулок 9/1 стр.1

Телефон:

74957255787

Сайт:

n/a

Время работы
Ежедневно: с 10⁰⁰ до 21⁰⁰

СОЛОСЕРВИС

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

Каширское шоссе, Д.26, кор.3

Телефон:

74959915852

Сайт:

n/a

Время работы
Будни: с 10⁰⁰ до 19⁰⁰
Суббота: выходной
Воскресенье: выходной

VIVO-SERVICE (ВИВО-СЕРВИС)

⭐ ⭐ ⭐ ⭐ ⭐

Адресс:

ул. Большая Черёмушкинская д.40 к.1

Телефон:

74994993884

Сайт:

n/a

Время работы
Круглосуточно

утюг не нагревается причины, как отремонтировать утюг филипс, утюг не греет а лампочка горит, как починить утюг борк

В нашей жизни утюг занимает совсем немало важное место, он придает нашей одежде красивый вид, выглаживает все складочки после стирки, и, наоборот, если надо специально образовать стрелки, он помогает придать нашей одежде законченный вид.

В нашей жизни бывает такое, что наш помощник дает сбой, и не все функции у него работают, может плохо работать отпариватель, и что хуже вовсе не греть.

В этой статье мы разберем, как отремонтировать утюг своими руками, чтобы не выбрасывать старый и не покупать новый. На данный момент мы эксплуатируем достаточно много видов утюгов: от простейших до утюгов с парогенераторами.

Надо отметить, что основная конструкция этих утюгов однообразна. На рынке же они представлены большим количеством фирм, например, Philips, Rowenta, Tefal, Bosh, Braun (браун) и др.

Основные поломки утюга

Обрыв провода электроутюга

Когда утюг работает исправно, это, конечно, хорошо, но наступает момент, когда что-то идет не так. Поэтому рассмотрим самые распространенные поломки. К ним относятся:

1. Обрыв провода. Это проявляется тем, что утюг не греет, лампочка не горит.
2. Поломка терморегулятора. Утюг работает в одном положении или вообще не работает, не реагирует на переключения регулятора, либо он все время греется без отключения.
3. Перегорел тэн. Горит лампочка, но не греет утюг.
4. Поломка отпаривателя. При этом сыпется мусор, нет пара, льется вода и прочее.

Приступаем к ремонту

Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, пассатижи:

1. Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.

После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге.

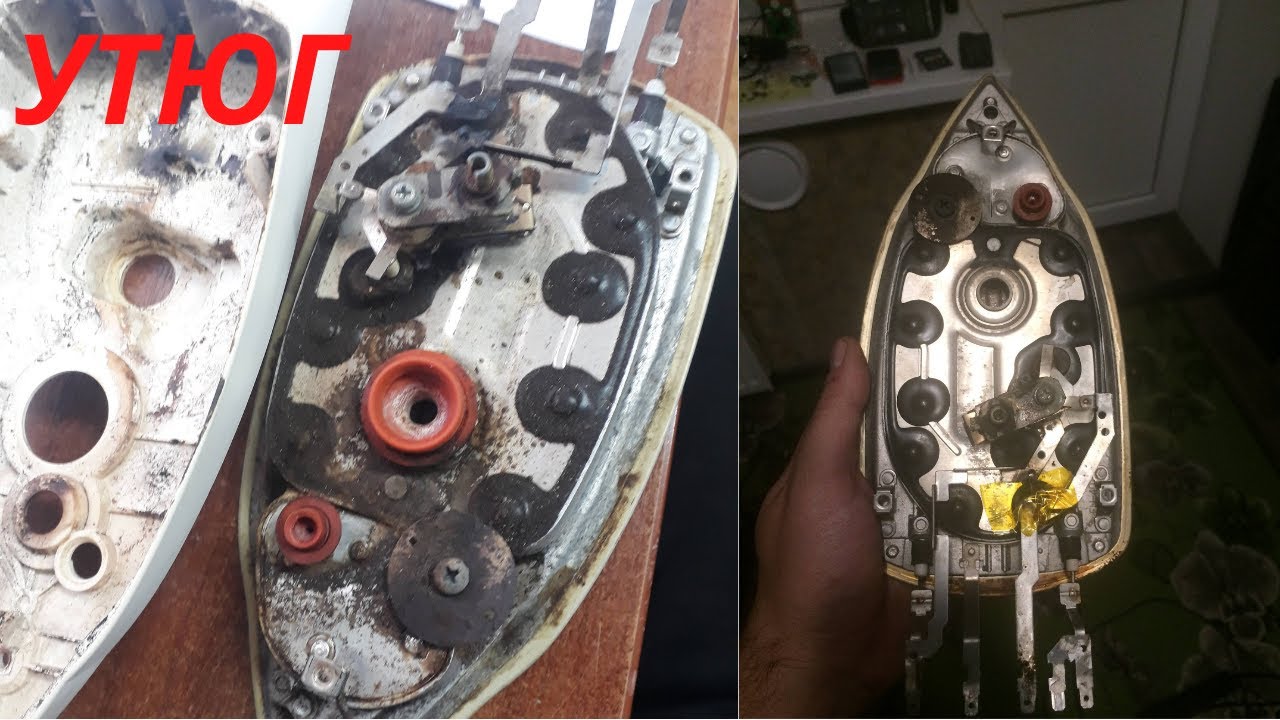

Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.

Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить наждачкой нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.

Осмотр контактов терморегулятора

2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.

Диагностика нагревательного элемента

Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.

3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.

Сигнальная лампа

4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.

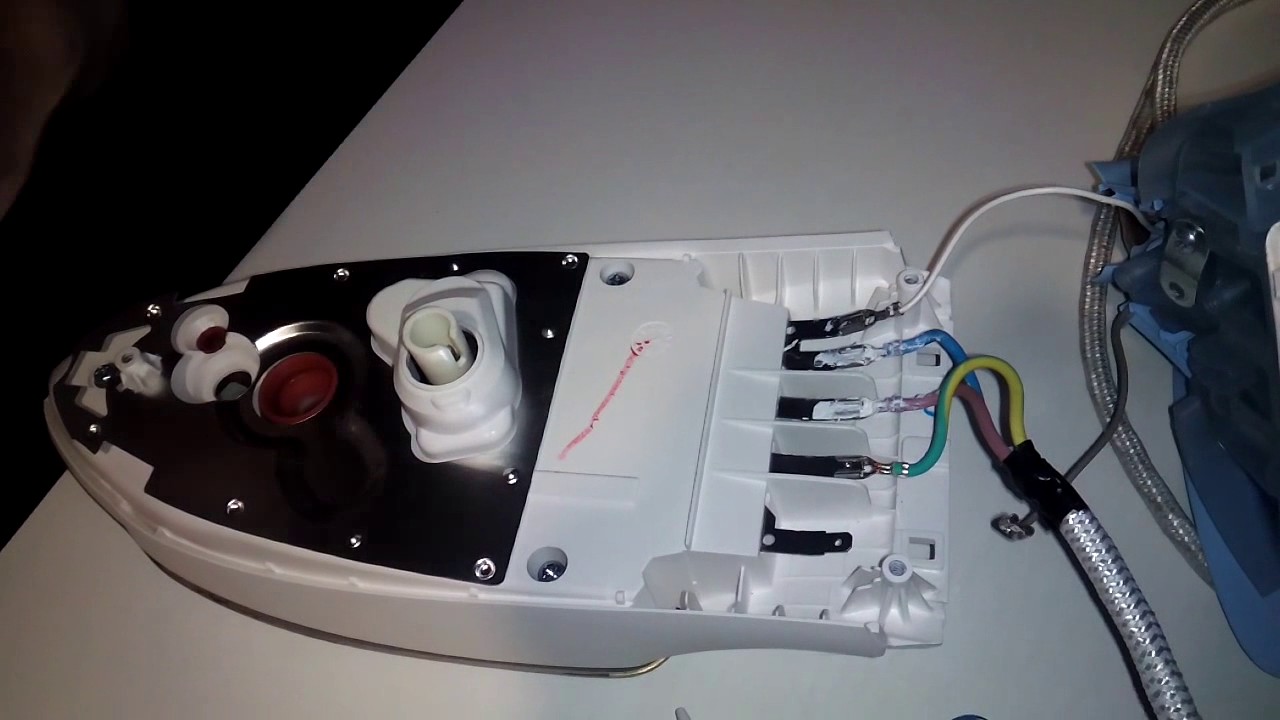

Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета

Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.

5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.

Окончание ремонта

После замены всех неисправных запчастей, рекомендуют собрать электрическую схему, и проверить мультиметром, присоединив концы тестера вместо сетевого шнура.

Во всех положениях регулятора будет сопротивление. В случае если положение отключено, в этом положении сопротивление будет равно бесконечности.

Обратите внимание: при сборке все провода должны быть разведены друг от друга, не соприкасаться оголенной частью к металлу.

Более серьезные неисправности требуют ремонта в мастерской бытовой техники. Учтите, что иногда покупка нового утюга оправдана затратами на его ремонт.

Из этого видео Вы узнаете, как отремонтировать утюг своими руками:

Сменный аккумулятор Philips Sonicare серии HX6200, вкл. HX6210 HX6220 HX6240 HX6250

В этом руководстве показано, как открыть и разобрать электрическую зубную щетку Philips Sonicare серии 2, чтобы отремонтировать ее, заменив внутреннюю аккумуляторную батарею. Это отличные зубные щетки, поэтому их стоит ремонтировать.

Это руководство по замене батареи относится к моделям серии Sonicare 2 от Philips. Они отмечены номерами HX, начинающимися с HX62 . Сюда входят модели с маркировкой HX6210, HX6220, HX6230, HX6240 и HX6250 из линеек EssentialClean и DailyClean. Вы можете найти номер HX вашей зубной щетки на нижней части ручки, как показано на фотографии ниже (щелкните фото, чтобы увеличить).

Для зубных щеток Sonicare с другими номерами HX процедура замены батареи немного отличается, поэтому см. наши другие руководства по замене батарей для зубных щеток.

Основной метод:

• Открыть и демонтировать рукоятку
• Отпаять разъемы печатной платы для оригинальной батареи
• Снять и заменить батарею
• Впаять новую батарею
• Собрать рукоятку
900 23

Процесс замены батареи серии HX6200 подробно описано ниже вместе с большим количеством фотографий. Нажмите на любую картинку, чтобы увеличить ее.

Заявление об отказе от ответственности

Вы несете полную ответственность за любой ущерб или травмы, нанесенные вам, вашей зубной щетке или чему-либо еще. Это руководство предназначено только для профессионального использования в образовательных целях и предлагается без каких-либо гарантий или обязательств. Аккумуляторы могут быть опасны в случае короткого замыкания или неправильного обращения, а также могут перегреться, если не соблюдать все меры предосторожности при обращении. Всегда надевайте защитные очки при пайке и резке.

Инструменты, детали и оборудование

• Электрическая зубная щетка Philips Sonicare 2 Series
• Паяльник с остроконечным наконечником: электроника (около 18-25 Вт)
• Припой: рекомендуется бессвинцовый серебряный припой с флюсовым сердечником фитиль
• Маленькая отвертка с плоским лезвием: шириной от 2 до 4 мм
• Отвертка Torx T-8: поддержите нас, купив ее на сайте ToothbrushBattery.com здесь
• Маленькие острые ножницы рабочая поверхность
• Сменный никель-металлогидридный аккумулятор: поддержите нас, купив его на сайте ToothbrushBattery.com здесь

Практическое руководство

Для начала снимите насадку щетки с верхней части ручки, потянув за нее.

Выкрутите винт из центра нижней крышки (стрелка внизу). Вам понадобится отвертка Torx размера T-8. Если у вас нет одного из них, поддержите нас в написании этих руководств по ремонту, купив отвертку у нас на сайте ToothbrushBattery.com здесь.

Вывернув винт, вы можете снять крышку основания. Возможно, вы сможете сделать это вручную, но если в шве скопилась засохшая зубная паста, вам может понадобиться пластиковая лопатка или что-то подобное, чтобы начать поддевать колпачок.

Безопасно храните колпачок и винт.

Заглянув внутрь нижней части рукоятки, вы увидите две белые защелки, удерживающие внутренние части на месте (стрелки внизу).

Слегка надавливая на металлический стержень в верхней части зубной щетки, используйте отвертку с плоским лезвием, чтобы освободить каждый зажим по очереди, отодвинув его от внутренней стенки корпуса ручки.

Отпустив оба зажима, вы можете начать выталкивать внутренности зубной щетки из верхнего конца.

Полностью снимите внутреннюю часть корпуса рукоятки.

С открытой зубной щеткой взгляните на серое резиновое уплотнение вокруг металлического стержня. Есть твердый серый воротник, который сохраняет мягкую серую печать. Если это уплотнение заплесневело, затвердело или треснуло, его можно заменить одним из наших новых уплотнений вала Sonicare, чтобы предотвратить попадание воды через вал в двигатель и электронику.

Отсоедините бежевую резиновую заглушку от печатной платы.

Переверните механизм, стараясь не нажимать кнопку питания.

Снимите резиновую крышку с аккумулятора.

Пришло время разогреть паяльник! Мы рекомендуем использовать утюг для электроники мощностью от 18 до 25 Вт с остроконечным наконечником.

Найдите разъем JP1 на печатной плате (стрелка ниже).

Используйте оплетку для удаления припоя, чтобы удалить припой с JP1 и разорвать соединение. Это электрически отключит аккумулятор, поэтому, если вы поскользнетесь на следующем шаге, вы не вызовете короткого замыкания и не повредите какие-либо компоненты.

Найдите положительную (Vbat+ Ni) и отрицательную (Vbat-Ni) точки пайки для подключения аккумулятора.

Удалите как можно больше припоя из каждого соединения. Если все пойдет хорошо, вы сможете видеть сквозь отверстия, а металлические метки смогут перемещаться внутри отверстий, как показано на изображении Vbat+ ниже. Если в отверстии все еще остается небольшое количество припоя, как показано на Vbat- ниже, вам потребуется повторно нагреть это соединение, пока вы извлекаете батарею.

Вы можете надавить на аккумулятор через прорези в красной рамке, чтобы начать его удаление, или использовать отвертку при повторном нагреве паяных соединений.

Извлеките аккумулятор из держателя.

Вернитесь и очистите отверстия для пайки как можно лучше. Не волнуйтесь, если вы не можете удалить весь припой, так как вы можете подогреть его во время установки нового пакета.

Сравните оригинальную батарею с заменой, как показано ниже. Пожалуйста, поддержите нас в написании этих руководств по ремонту, купив новый аккумулятор у нас на сайте ToothbrushBattery. com

Металлическая соединительная полоса:

Метки для пайки:

Как видно из черного пластикового диска на конце одного элемента, вы можете видеть, что на задней панели оригинальной оранжевой батареи положительная клемма находится слева, а на новой упаковке положительная клемма находится справа.

Вы можете изменить полярность новой упаковки, предварительно согнув металлические бирки по горизонтали.

Переверните пачку.

Сложите бирки на себя так, чтобы они были направлены вверх.

Вы можете видеть, что положительные клеммы на обеих упаковках теперь слева.

Используя небольшие острые ножницы, обрежьте каждую метку для пайки, чтобы она была немного длиннее, чем на оригинальной упаковке. Немного длиннее облегчит установку новой батареи. Будьте осторожны, чтобы не закоротить рюкзак ножницами. Возможно, вам захочется сложить каждую бирку горизонтально, пока вы режете другую, чтобы избежать случайного короткого замыкания.

Начните очень осторожно резать со стороны одной метки припоя кончиком ножниц. Возможно, вы захотите отрезать только одну треть, чтобы случайно не срезать бирку сразу.

Срежьте верхнюю часть бирки так, чтобы удалить чуть больше половины материала. Не волнуйтесь, если он будет слишком широким, так как позже вы сможете обрезать кончик.

Таким же образом обрежьте другой тег.

Оставшийся материал бирки немного смещен вправо, поэтому вы можете отрегулировать всю бирку в том месте, где должен быть сгиб, чтобы бирки были немного смещены влево. Это будет означать, что кончики тегов находятся выше центра ячеек.

Слегка отогните бирки от батареи, чтобы облегчить установку упаковки.

Сначала опустите новый блок в метки держателя батареи, чтобы кончики меток прошли через отверстия на печатной плате.

Припаяйте контакты батареи к печатной плате

С помощью припоя соедините две контактные площадки JP1.

Теперь вы можете проверить новую батарею, крепко удерживая зубную щетку и нажимая кнопку питания, показанную стрелкой ниже. Мотор должен начать работать.

Если щетка не включается, возможно, вам придется подержать сборку на зарядном устройстве в течение 10 секунд, чтобы перезагрузить схему. Затем снимите щетку с зарядного устройства и снова включите ее.

Установите резиновую крышку обратно на печатную плату.

Установите резиновую крышку обратно на батарею.

Вставьте узел обратно в корпус рукоятки, пока защелки не защелкнутся. Когда кнопка и символ батареи на корпусе обращены вверх, печатная плата должна находиться на верхней стороне внутренних компонентов.

Установите заглушку на нижнюю часть рукоятки. Когда кнопка на ручке направлена ​​вверх, текст на крышке основания должен быть вертикальным.

Вставьте винт обратно в крышку основания. Чтобы избежать перекручивания резьбы, осторожно закручивайте винт против часовой стрелки, пока не почувствуете, что он входит в канавку.

Теперь у вас есть полностью собранная электрическая зубная щетка Sonicare 2 Series!

Наденьте зубную щетку для полной зарядки, после чего она готова к использованию.

Пожалуйста, утилизируйте старый аккумулятор. Безопаснее всего отрезать или загнуть метки для пайки, а затем наклеить на конец липкую ленту, чтобы избежать короткого замыкания. Затем вы можете отнести его в пункт сбора аккумуляторов местного супермаркета или в городское предприятие по переработке.

Пожалуйста, оставьте любые вопросы, советы или предложения по этому руководству по замене батареи Philips Sonicare HX6200 ниже. Удачной чистки!

РУССКИЙ — Руководство пользователя Philips Steam iron GC2530 GC2530/02 — Страница 2 из 9 0003

Филипс! Чтобы в полной мере воспользоваться поддержкой, предлагаемой Philips,

зарегистрируйте свой продукт на веб-сайте www.philips.com/welcome.

Общее описание (рис. 1)

A   Распылитель

B   Крышка заливного отверстия

C   Контроль пара

O

 = нет пара

л

 = минимум пара

;

= максимальная подача пара

1

= функция очистки от накипи только типы)

E   Кнопка распылителя

T

F   Светильник с автоматическим отключением (только определенные модели)

G   Сетевой шнур

H   Таблетки против накипи (только для определенных типов)

I   Температурный свет

J   Фирменная табличка

K 9 0154   Емкость для воды

л   Температурный диск

Важно

Читать внимательно прочтите данное руководство пользователя перед использованием устройства

и сохраните его для дальнейшего использования.

Опасность

Никогда не погружайте утюг в воду.
Предупреждение

Проверьте, соответствует ли напряжение, указанное на устройстве

, напряжению местной сети, прежде чем

подключать устройство.

Не используйте прибор, если вилка, шнур питания

или сам прибор имеют видимые повреждения, а также если прибор

уронили или он протекает.

В случае повреждения шнура питания его необходимо заменить

в Philips, сервисном центре, уполномоченном

Philips, или у специалистов с аналогичной квалификацией во избежание

опасность.

Никогда не оставляйте прибор без присмотра, если он

подключен к сети.

Этот прибор не предназначен для использования лицами

(включая детей) с ограниченными физическими, сенсорными

или умственными способностями, а также без опыта и

знаний, если они не находятся под присмотром

или не проинструктированы относительно использования прибор лицом

, ответственным за их безопасность.

Дети должны находиться под присмотром, чтобы они

не играли с прибором.

Не допускайте контакта сетевого шнура с

горячей подошвой утюга.
Осторожно

Если у прибора есть вилка с заземлением, она должна быть подключена

к розетке с заземлением.

Регулярно проверяйте сетевой шнур на предмет возможных повреждений.

Подошва утюга может сильно нагреваться

и при прикосновении к ней можно получить ожоги.

По окончании глажки, при очистке прибора

, при наполнении или опорожнении резервуара для воды, а также при

оставлении утюга даже ненадолго:

регулятор пара установить в положение O, поставить наденьте утюг

на пятку и выньте вилку сетевого шнура из розетки

.

Всегда размещайте и используйте утюг на устойчивой, ровной и

горизонтальной поверхности.

Не наносить духи, уксус, крахмал, средства для удаления накипи,

средства для глажки или другие химические вещества в резервуаре для воды.

Этот прибор предназначен только для домашнего использования.
Электромагнитные поля (ЭМП)

Этот прибор Philips соответствует всем стандартам

в отношении электромагнитных полей (ЭМП). При правильном обращении

и в соответствии с инструкциями, содержащимися в этом руководстве пользователя,

можно безопасно использовать устройство, основанное на научных данных, доступных на сегодняшний день.

Перед первым использованием

 1

Снимите все наклейки или защитную пленку с подошвы

.

 2

Дайте утюгу нагреться до максимальной температуры и

проведите утюгом по влажной ткани в течение нескольких

минут, чтобы удалить остатки с подошвы.

—

—

—

—

—

—

—

—

— 9000 3

—

—

—

—

—

—

—

—

—

—

Предварительно подготовка к использованию
Заполнение резервуара для воды

Не наносите духи, уксус, крахмал, средства для удаления накипи,

вспомогательные средства для глажения, химически удаленная вода или другие химические вещества

в резервуаре для воды.

 1

Выключите прибор и отсоедините его от сети.

 2

Установите регулятор подачи пара в положение O (= нет

пар) (рис. 2).

 3

Откройте крышку заливного отверстия.

 4

Наклоните утюг и наполните резервуар водой до максимального

уровня под краном (рис. 3).

Примечание. Не наполняйте резервуар для воды выше отметки MAX.

Примечание. Если водопроводная вода в вашем районе очень жесткая, мы рекомендуем

использовать дистиллированную воду. Не используйте химически очищенную воду

.

 5

Закройте пробку наливного отверстия («щелчок»).

Установка температуры

 1

Поставьте утюг на пятку (рис. 4).

 2

Чтобы установить требуемую температуру глажения, поверните регулятор температуры

в соответствующее положение.

На этикетке по уходу за бельем указана необходимая температура глажки

.

1

Синтетические ткани (например, акрил, вискоза, полиамид,

полиэстер)

1

Шелк

2

Шерсть

3

Хлопок, лен

90 002 Если вы не знаете, из какого материала или видов ткани изготовлено изделие

, определите правильную температуру глажки. путем

глажки части, которая не видна при ношении или использовании

изделия.

Шелковые, шерстяные и синтетические материалы: прогладьте изнаночную сторону

ткани, чтобы не было блестящих пятен. Избегайте использования

Функция распыления для предотвращения образования пятен. Начните гладить изделия

, для которых требуется самая низкая температура глажения, например изделия

из синтетических волокон.

 3

Подключите прибор к сети. Если прибор имеет заземленную вилку

, вставьте вилку в розетку с заземлением.

Загорается индикатор температуры.

 4

Когда индикатор температуры погаснет, подождите немного

, прежде чем начать глажение.

Во время глажки время от времени загорается индикатор температуры

. Это означает, что утюг

нагревается до заданной температуры.
Использование утюга

Примечание. При первом использовании утюг может выделять дым

. Это прекращается через некоторое время.

Глажка с паром

 1

Убедитесь, что в резервуаре для воды

достаточно воды.

 2

Установите рекомендуемую температуру глажения (см.

главу «Подготовка к использованию», раздел «

Установка температуры»).

 3

Установите соответствующую настройку подачи пара.

002 3

).

и

 для максимальной подачи пара (настройки температуры

3



до МАКС.).

Примечание. Утюг начинает производить пар, как только

достигает заданной температуры.

Только определенные модели:

Вода может вытекать из подошвы, если заданная температура

слишком низкая (от MIN до

2

).

Глажение без пара

 1

Установите регулятор пара в положение

O

(= нет пара).

 2

Установите рекомендуемую температуру глажки (см.

главу «Подготовка к использованию», раздел «

Установка температуры»).

—

—

—

—

,

,

—

—

901 53 Характеристики
Функция распыления

Вы можете использовать функцию распыления при любой температуре

, чтобы увлажнить изделие до гладить. Это помогает

удалить стойкие складки.

 1

Убедитесь, что в резервуаре для воды

достаточно воды.

 2

Несколько раз нажмите кнопку спрея, чтобы увлажнить изделие

, которое нужно гладить (рис. 5).
Паровой удар (только для определенных моделей)

Мощный паровой удар помогает разгладить очень стойкие

складки.

Функция парового выстрела работает только при температуре

между

2

 и МАКС.

 1

Нажмите и отпустите кнопку выпуска пара (рис. 6).

Вертикальный паровой удар (только для определенных моделей)

Вы также можете использовать функцию парового удара,

удерживая утюг в вертикальном положении.

Это полезно для разглаживания складок на висящей одежде, шторах и т. д.

 1

Удерживая утюг в вертикальном положении, нажмите и

отпустите кнопку выпуска пара (рис. 7).

Никогда не направляйте пар на людей.

Защита от капель (только определенные модели)

Этот утюг оснащен функцией защиты от капель: утюг

автоматически прекращает подачу пара, когда температура

слишком низкая, чтобы предотвратить капание воды

из утюга подошва. Когда это произойдет, вы услышите щелчок.

Функция автоматического отключения (только для определенных типов

)

Функция автоматического отключения автоматически отключается

утюг, если его некоторое время не перемещали.

Индикатор автоматического отключения мигает, показывая, что

утюг был выключен функцией автоматического отключения

. (Рис. 8)

Чтобы снова нагреть утюг:

 1

Возьмите утюг или слегка подвигайте его.

Индикатор автоматического отключения гаснет.

Если температура подошвы

упала ниже заданной температуры глажения, температура

загорается лампочка.

 2

Если индикатор температуры загорается после того, как вы

передвинули утюг, подождите, пока он погаснет, прежде чем начинать

глажение.

Примечание. Если индикатор температуры не загорается после перемещения

утюга, подошва все еще имеет правильную температуру и утюг

готов к использованию.

Очистка и обслуживание
Очистка

 1

Установите регулятор подачи пара в положение

O

, выньте вилку

из розетки и дайте утюгу остыть

.

 2

Удалите чешуйки и любые другие отложения с подошвы

влажной тканью и неабразивным чистящим средством

(жидким).

Чтобы подошва оставалась гладкой, избегайте жесткого контакта с

металлическими предметами. Никогда не используйте губку, уксус или другие

химические вещества для чистки подошвы.

 3

Протрите верхнюю часть утюга влажной тканью.

 4

Регулярно промывайте резервуар для воды водой. Опустошите

резервуар для воды после его промывки (рис. 9).
Double-Active Calc System (только для определенных типов

)

Double-Active Calc System состоит из таблетки Anti-Calc

внутри резервуара для воды в сочетании с Calc-

Clean функция.
