Регулировка прессостата стиральной машины: регулировка мультиметром и где находится

Что такое прессостат стиральной машины? Как проверить и заменить своими руками

В этой статье мы расскажем о прессостате стиральной машины — устройстве, которое преобразует изменение давления жидкости или газа в электрические сигналы. В «стиралках» прессостат регулирует уровень воды в барабане. Но иногда реле выходит из строя, начинает глючить и выдавать на управляющий модуль ложные данные, провоцируя серьезные проблемы.

Такие датчики используют в автоматических приборах, где нужно контролировать и настраивать подачу воды или воздуха (компрессоры, стиральные и посудомоечные машины).

Статья актуальна для автоматических стиральных машин зарубежного и отечественного производства: AEG / АЕГ, Ardo / Ардо, Beko / Беко (Веко), Bosch Maxx / Бош Макс, Daewoo / Дэу, Candy / Канди, Gorenje / Горение, Hansa / Ханса, Hotpoint Ariston / Хотпоинт Аристон, Electrolux / Электролюкс, Indesit Wisl / Индезит Висл, LG / ЛДжи, Miele / Миеле, Samsung / Самсунг, Siemens / Сименс, Vestel / Вестел, Whirlpool / Вирпул, Zanussi / Занусси, Атлант, Вятка и других.

Принцип работы

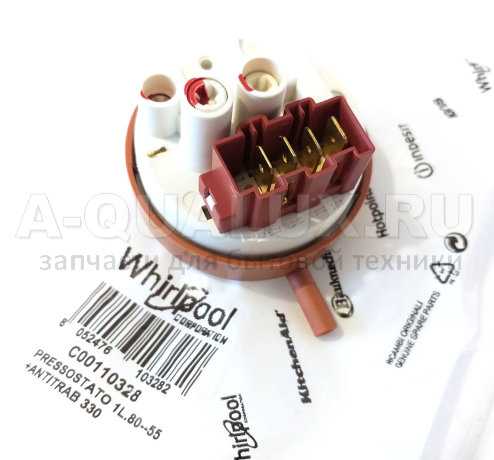

Прессостат, он же реле давления или уровня воды — небольшой круглый элемент, сделанный из пластмассы. К нему подходит несколько изолированных проводов и трубка или шланг, зажатый хомутами. Существует несколько видов устройств:

• механические;
• электронные;
• однокамерные;
• двухкамерные.

В герметичный корпус вмонтирована мембрана из резины, которая под действием давления воздуха перемещается, замыкая или размыкая электрические контакты. В устройстве есть возвратная пружина, возвращающая диафрагму в исходное положение. Снаружи это выглядит как щелчок внутри корпуса стиральной машины.

От нижнего штуцера бака к датчику подходит резиновый шланг. При включении стиральной машины в бак начинает набираться вода, которая давит на воздух в шланге. Когда давление достигнет определенного значения, мембрана сожмет пружину, контакты разомкнутся, и подача воды прекратится.

Регулировка давления и объема воды осуществляется винтом, который воздействует на пружину (но не все модели регулируются). По такому принципу устроен и работает механический прессостат. У электронного реле вместо контактов установлена катушка индуктивности (дроссель), которая и управляет работой устройства.

Замена своими силами

Чтобы не ошибиться с выбором подходящего к марке имеющейся стиральной машины датчика, рекомендуется старый прессостат прихватить с собой, как и технический паспорт СМА. Это позволит предоставить менеджеру магазина исчерпывающую информации о приобретаемой модели датчика уровня, убедиться самому в точном совпадении маркировки на корпусах прессостатов старого и нового.

Замена датчика производится в порядке, обратном его демонтажу:

• трубка, отсоединённая от прежнего прибора, пристыковывается к штуцеру исправного прессостата, затягивается хомутом;
• электропровода подключаются к датчику в соответствии с нанесённой предварительно маркировкой;
• новый прессостат крепится на прежнее место, ставится верхняя крышка СМА и фиксируется винтами;
• вилка шнура стиральной машины втыкается в розетку.

После завершения ремонта выполняется контрольная стирка, во время которой наблюдают за результатом работы нового прессостата. Отсутствие сбоев в заданной программе означает, что замена прошла успешно.

Без датчика уровня воды стиральная машина не способна выполнять свои функции. Этот ответственный прибор индивидуален у каждого производителя. Установка прессостата на СМА иного изготовителя может вызвать серьёзные нарушения в работе стиральной машины.

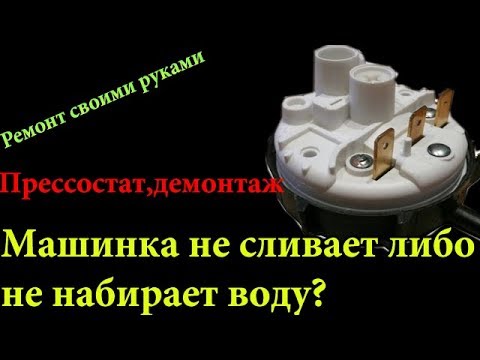

Видео

Признаки неисправности

При выходе из строя датчика давления на табло современных стиральных машин будет отображаться код ошибки (для каждого производителя своя ошибка, посмотрите в инструкции по эксплуатации). Но поломку можно определить и по другим признакам.

Не набирается вода

После выбора программы стирки и включения машины вода не набирается, но стирка запускается. Это происходит, когда контакты прибора залипают в положении «полный», и программатор автоматически запускает процесс стирки «на сухую».

Многократное повторение циклов (бесконечная стирка)

Из-за поломки, датчик перестает функционировать или работает некорректно, передавая на пульт управления неправильные команды. Необходимо отключить машинку от сети и заменить прессостат.

Низкое качество стирки

Если датчик отрегулирован на низкое давление (или мембрана стала заедать от старости), то воды в баке будет недостаточно, чтобы качественно отстирать грязные вещи. В этом случае подожмите пружину регулировочным винтом.

Остается вода в машинке

Причин тому, что вода остается в барабане, несколько, в том числе неисправность прессостата или сопутствующих элементов. Иногда после окончания стирки сливается не вся вода и сразу начинает набираться новая. Если все шланги чистые, а сливной насос работает правильно — проблема в реле давления.

Запах гари

Отсутствие воды в стиральной машинке и появление запаха гари указывает на неисправность датчика или проблем с помпой. Программатор запускает процесс стирки, ТЭН начинает нагреваться, но так как воды нет, срабатывает предохранитель нагревательного прибора, из-за чего и появляется запах.

Возможна ли самостоятельная настройка

От правильной наладки датчика зависит функционирование всех систем стиральной машины. Чтобы ответить на вопрос: можно ли настраивать самому прессостат, необходимо учесть обстоятельства, связанные со сроком эксплуатации СМА и навыками специалиста-наладчика. Обращают внимание на такие рекомендации:

1. Срок гарантии на стиральную машину. Если он не закончился, датчик уровня нужно передать в сервисный центр.
2. Настройка выполняется производителем на специальном стенде. Регулировочные винты зафиксированы в точном соответствии с программным обеспечением СМА и покрыты контрольным лаком или краской для распознавания самовольного вмешательства в заводские установки.
3. Специалист сервисной службы, профессионально занимающийся ремонтом стиральных машин, не возьмётся за настройку прибора в домашних условиях: порекомендует заменить прессостат новым.

Приведённые в списке причины позволяют сделать вывод о том, что ремонт датчика уровня относится к категории сложных работ, домашнему мастеру недоступных. Альтернативный вариант – приобрести идентичный новый прибор и установить его на место неисправного.

Вы стираете обувь в машине?

О-да!Нет

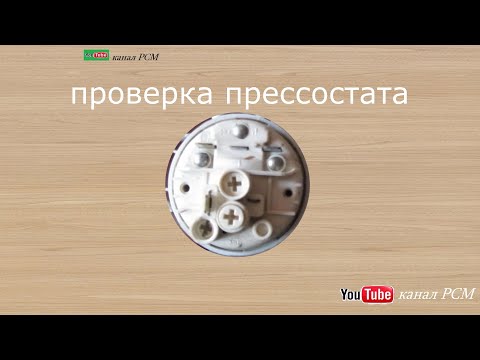

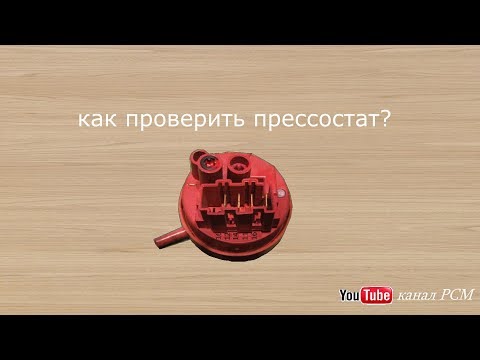

Самостоятельная диагностика

Если вы подозреваете, что датчик давления сломан, проверьте его состояние своими руками. Сначала снимите крышку машины, открутив шурупы, которые соединяют ее с задней стенкой.

Визуально

Снимите реле, чтобы осмотреть модуль на предмет механических повреждений. Заодно проверьте провода, снимите и продуйте шланг. Если труба засорилась, аккуратно удалите мусор мягкой проволокой.

Проверка мультиметром

Если визуальный осмотр не помогает, проверьте датчик мультиметром. Подсоедините щупы тестера к клеммам механизма и подайте воздух через шланг. Если значение сопротивления останется без изменений, прессостат пришел в негодность.

На слух

При подаче воздуха в прессостат должны быть слышны щелчки — то, что мы называем «стиралка щелкает». В зависимости от конструкции щелчков может быть несколько. Но если их нет совсем, прибор необходимо заменить.

Где расположен датчик уровня воды в стиральной машине

Найти прессостат в стиральной машине нетрудно. Для этого нужно:

1. Отключить технику от электричества.
2. Перекрыть подачу воды.
3. Отодвинуть агрегат и на задней стенке сверху найти болтики (обычно 2 штуки), удерживающие верхнюю крышку.
4. Открутить болтики, сдвинуть и снять крышку.
5. Найти прессостат. Он прикреплен к одной из боковых стенок сверху.

С виду датчик уровня воды напоминает пластиковый диск, к которому подходят провода и шланг в виде тонкой трубки. Трубка, в свою очередь, соединена с резервуаром высокого давления.

Извлечь датчик уровня воды не составит особого труда:

1. Отвинтить болтики, удерживающие прессостат.
2. Отсоединить контакты проводов (вынуть разъем).
3. При помощи плоскогубцев раздвинуть хомут, удерживающий шланг.

Теперь можно рассмотреть прессостат поближе и приступить к его проверке.

Характеристика рабочего элемента

Прессостаты стиральных машин обладают широким диапазоном совместимости. Например, на агрегаты Indesit и Ariston ставится одинаковый датчик давления.

Технические характеристики:

1. Напряжение — 250 В.
2. Частота — 50 Гц.
3. Сила тока — 16 А.
4. Пороги срабатывания — 105/55, 175/95, 215/115 мм водного столба.

Большинство рабочих элементов обладают одним значением срабатывания, которое указано непосредственно на корпусе.

Руководство по регулировке реле давления скважинного насоса

к Дженнифер Берд / обновлено: 22 февраля 2023 г.

Хотите знать, как отрегулировать реле давления для скважинного насоса и напорного резервуара? Мы поделились пошаговым процессом в этом руководстве.

📌 Ключевые выводы:

• Реле давления скважинного насоса — это переключатель, который автоматически контролирует, когда скважинный насос включается (давление включения) и когда он отключается (давление отключения).
• Возможно, вам придется время от времени регулировать реле давления для повышения или понижения давления в зависимости от ваших потребностей в воде.
• Чтобы отрегулировать реле давления скважинного насоса, выключите питание скважинного насоса, затем снимите крышку переключателя и поверните гайку на большой пружине, чтобы повысить или понизить давление.

Содержание

• 📋 Как отрегулировать реле давления скважинного насоса: шаг за шагом
• 🤔 Как отрегулировать реле давления Square D
• 📈 Общие настройки давления и их различия
• ⚙️ Идеальная настройка давления для Реле давления в скважине
• 🔁 Как сбросить реле давления в скважине
• ❔ Регулировка реле давления в скважине: часто задаваемые вопросы

📋 Как отрегулировать реле давления в скважине: шаг за шагом

Вам не нужно быть экспертом, чтобы отрегулировать реле давления для вашего скважинного водяного насоса, и вам также не нужно вызывать подрядчика по скважине, чтобы сделать это за вас.

Выполните следующие действия:

1. Отключите питание скважинного насоса. Чтобы обеспечить безопасность при работе с электрическими компонентами насоса, отключите питание насоса перед началом работы.
2. Снимите крышку насоса. Снимите крышку с насоса. Для этого может понадобиться отвертка, в зависимости от того, как установлена ​​крышка.
3. Поверните большую пружину. Под крышкой насоса вы должны увидеть большую и меньшую пружины. Оба имеют гайку сверху. Найдите большую пружину и поверните гайку по часовой стрелке, чтобы увеличить как давление включения, так и давление отключения. Чтобы опустить точку включения и точку отключения, поверните гайку против часовой стрелки. Однократное вращение гайки должно отрегулировать давление включения и отключения на 2-3 фунта на квадратный дюйм.
4. Отрегулировать подачу воздуха в бак. Заряд воздуха в вашем напорном баке также необходимо отрегулировать в вашем баке. Убедитесь, что давление включения на 2 фунта на квадратный дюйм выше, чем давление воздуха в гидробаке.
5. Замените крышку насоса. Никогда не оставляйте открытыми электрические контакты под напряжением. После того, как вы отрегулировали давление включения и выключения по своему вкусу, установите на место крышку насоса перед включением питания насоса.

Чтобы проверить правильность регулировки давления водяного насоса скважины, следите за манометром вашего скважинного резервуара. Это скажет вам точно, когда насос включается и выключается. Обратите внимание, что может потребоваться несколько циклов накачки, прежде чем вы увидите эффект от вашей регулировки.

В некоторых случаях вам может понадобиться помощь профессионала.

Например, если давление включения или выключения падает после регулировки, вы не можете получить правильные показания давления или у вас есть проблема с давлением воздуха в баке, которую вы не можете устранить, у вас может быть неисправность. Проблема, которую должен решить подрядчик.

🤔 Как отрегулировать квадратный D-реле давления

В этом разделе руководства содержится предупреждение: никогда не следует регулировать квадратный D-реле давления (меньшая гайка, предназначенная только для давления отсечки), если только вы эксперт по сантехнике или вам посоветовали, что делать профессионал.

Регулировка этой пружины практически аналогична регулировке большей пружины:

1. Отключите питание скважинного насоса. Это предотвратит риск поражения электрическим током во время работы.
2. Снимите крышку насоса. Возможно, вам придется открутить крышку с помощью отвертки.
3. Поверните маленькую пружину. Найдите квадратную D-пружину (меньшую из двух пружин) и поверните меньшую гайку по часовой стрелке, чтобы увеличить давление настройки отключения. Или поверните гайку против часовой стрелки, чтобы снизить давление отсечки.
4. Замените крышку насоса. Если вас устраивают сделанные изменения, установите на место крышку насоса и снова включите питание.

Особенно важно правильно отрегулировать квадратную D-образную пружину. Неправильная регулировка может привести к непрерывной работе скважинного насоса , что быстро сожжет двигатель и сократит срок службы насоса.

📈 Общие настройки давления и их различия

Существуют две общие настройки реле давления скважины:

• 30/50
• 40/60

Число перед косой чертой — это низкое давление, при котором включается насос, а число после косой черты — это высокое давление, при котором насос отключается.

Величина давления воды, поступающая в трубы, краны и другие приспособления и приборы вашего дома, напрямую зависит от настроек гидробака.

Выключатели 40/60 идеально подходят для больших домов с несколькими этажами и большим количеством приборов, потребляющих воду, а переключатель 30/50 лучше подходит для небольших домов с ограниченным потреблением воды. Вы можете использовать любой тип переключателя, независимо от типа вашего насоса (погружной насос, струйный насос, поршневой насос и т. д.).

Если у вас старая сантехника, лучше всего использовать переключатель 30/50, чтобы предотвратить повреждение сантехники из-за высокого давления воды.

⚙️ Идеальная настройка давления для реле давления в скважине

Итак, какое идеальное давление для реле давления в вашей скважине?

Это зависит от нескольких факторов, включая емкость гидроаккумулятора и потребность в воде.

Существует простой способ определить идеальную настройку реле давления скважины: снимите крышку реле и прочтите информацию на обратной стороне. Для вашего реле давления должны быть установлены заводские настройки с рекомендуемыми настройками.

Однако размер вашего дома и расход воды могут означать, что вам требуется другая настройка давления.

Вам подойдет настройка низкого давления, если у вас небольшой дом или вы не хотите, чтобы в вашем доме было высокое давление воды. Самые низкие настройки для системы давления: 20/40, или 20 фунтов на квадратный дюйм, чтобы ваш насос включился, и 40 фунтов на квадратный дюйм, чтобы ваш насос отключился.

С другой стороны, если вы используете много воды или у вас большой дом с водопотребляющими приборами на нескольких этажах, настройки давления должны быть выше. Для системы высокого давления стандартом является 40/60 или 40 фунтов на квадратный дюйм для включения насоса и 60 фунтов на квадратный дюйм для отключения насоса.

Есть несколько других факторов, которые стоит учитывать:

• Количество людей в вашем доме
• Сколько у вас приборов
• Возраст водопровода вашего дома

Не устанавливайте преднамеренно минимально возможное значение давления с целью экономии денег за счет снижения давления в системе водоснабжения. Если вам нужно установить более высокое давление, чем вы задали, вы значительно снизите эффективность своих светильников и приборов, использующих воду. Многим приборам для работы требуется минимальное давление воды.

🔁 Как сбросить реле давления в скважине

Нужно сбросить реле давления в скважине? Это быстрая работа, которая занимает всего несколько минут — никаких инструментов не требуется.

Вот что вам нужно сделать:

1. Выключите приборы. Прежде чем начать, выключите все приборы в вашем доме, использующие воду, включая стиральные машины, посудомоечные машины и холодильники с автоматическими льдогенераторами.
2. Найдите реле давления. Обычно находится на трубе, которая соединяется с резервуаром, в маленьком сером прямоугольнике.
3. Найдите рычаг сброса. Обычно находится сбоку коммутатора. Проверьте руководство пользователя, если вы не уверены.
4. Сброс переключателя. Маневрируйте рычагом, чтобы сбросить переключатель. В зависимости от конструкции рычага вам, вероятно, потребуется перевести рычаг в положение «Пуск», пока вы не услышите звук потока воды, затем удерживайте рычаг, пока показания манометра не совпадут с давлением включения насоса (обычно 30 или 40 ПСИ).
5. Оставьте насос работать. Дайте рычагу вернуться в исходное положение и подождите, пока насос наберет воду в напорный бак, пока не будет достигнуто давление отключения (обычно 50 или 60 фунтов на квадратный дюйм).

❔ Регулировка реле давления в скважине: часто задаваемые вопросы

Можно ли отрегулировать реле давления?

Да, большинство переключателей можно настроить из их заводских настроек . Таким образом, вы можете настроить переключатель 30/50 на переключатель 40/60, если вам нужно. Просто сначала убедитесь, что насос в вашей скважине выдерживает давление. Например, ваш насос может выдерживать максимальное давление 50 фунтов на квадратный дюйм, а это означает, что вы не сможете использовать его с переключателем, установленным на 40/60.

На какое значение должно быть установлено реле давления скважины?

Существует множество переменных, влияющих на то, на какое значение должен быть установлен переключатель вашего колодца, включая допустимое максимальное давление вашего насоса, размер вашего дома и потребление воды. В небольших домах обычно требуется переключатель 30/50 , а в больших многоэтажных домах требуется переключатель 40/60 .

Как я узнаю, что мое реле давления в скважине неисправно?

Признаки неисправности реле давления в скважине включают постоянно работающий насос (даже при достижении давления отсечки), насос, который не включается при достижении нижнего значения давления воды, насос, который включается и выключается случайным образом, низкое давление воды в вашем доме и проблемы с поток воды в ваших приспособлениях (например, в унитазе, который не смывается). Однако эти признаки являются признаком множества других проблем, включая плохой контакт в трубке или проблему с контроллером, поэтому не сбрасывайте переключатель, пока полностью не оцените ситуацию.

Как запустить и остановить мойку высокого давления с электродвигателем

Запустить и остановить моечное оборудование высокого давления с электродвигателем

[post_date] by HPW Incorporated Inc. [post_edit before=» | «]

Автоматические системы — реле расхода и реле давления

Теперь, когда вы решили приобрести промышленное оборудование для мойки мойка высокого давления. Ваш персонал по уборке должен иметь правильные инструменты для очистки, не опасаясь нанести дорогостоящий ущерб оборудованию. Правильный выбор средств управления и аксессуаров для мойки под давлением — это первый шаг. Правильное оборудование и средства управления сокращают или устраняют дорогостоящие простои, обслуживание и запасные части.

Ручное или автоматическое управление?

Тип органов управления вашей мойки высокого давления с электродвигателем зависит от того, кто и как использует оборудование.

• Один пользователь с одним узлом шланг/пистолет/трубка знает, что нельзя оставлять оборудование включенным, когда оно не используется, и обычно более осторожно обращается с оборудованием. Ручной запуск и останов установки при необходимости с пониманием того, как работает оборудование, обеспечивает долгие годы бесперебойной работы.
• Несколько пользователей и/или несколько станций очистки имеют больше шансов на злоупотребление. Ваше промышленное оборудование для мойки под давлением, скорее всего, потребует обслуживания и запасных частей для ремонта неисправных компонентов. Автоматическое управление запуском и остановкой в ​​сочетании с аварийным отключением насоса при высокой температуре и низком уровне подачи воды предотвратит незапланированное обслуживание и ремонт.

Реле расхода Пуск и Останов

Как следует из этого слова, поток воды управляет пуском и остановом. Поток воды вызывается нажатием на спусковой крючок, позволяя воде распыляться из сопла. Когда оборудование не работает, небольшая утечка в любом месте системы, например, в быстроразъемных соединениях, шлангах, спусковых пистолетах, вертлюгах или фитингах, обычно недостаточна для ненужного запуска насосного агрегата. Насосный агрегат, который запускается правильно и продолжает работать после отпускания пускового пистолета, является признаком утечки после насоса. Достаточно значительная утечка под высоким давлением, позволяющая поддерживать работу насоса, не только вредна для оборудования, но и может представлять угрозу безопасности. Это должно быть немедленно отремонтировано квалифицированным персоналом.

Реле давления Пуск и Останов

В большинстве случаев пуск и работа оборудования управляются двумя реле давления. Некоторые производители используют переключатели давления, встроенные в конструкцию регулирующего/разгрузочного устройства, что устраняет необходимость во втором переключателе. Как правило, два реле давления имеют «регулятор/разгрузочный клапан с ловушкой давления». Это означает, что когда вы отпускаете курок пистолета, останавливая поток воды, вода под высоким давлением «застревает» между пистолетом и регулятором/разгрузочным устройством. Насос, расположенный перед регулятором/разгрузочным устройством, не попадает в ловушку высокого давления, а остается при более низком давлении подачи воды на входе. При отсутствии воды под высоким давлением на насосе реле давления отключило агрегат. Когда вы сбрасываете «запертое» давление, нажимая на спусковой крючок моющего пистолета, реле давления «старт» активирует насосный агрегат. По мере того, как очистка продолжается, реле давления «старт» размыкается. Реле давления «работа», подключенное параллельно, остается замкнутым при высоком давлении в насосе. Эта система подвержена ложным пускам и остановам, если в быстроразъемных соединениях системы, шлангах, спусковых пистолетах, вертлюгах или фитингах имеются утечки. Он более неприхотлив и легче запускается с меньшими форсунками, более длинными/большими системами нагнетательного трубопровода или давлением воды на входе ниже среднего, питающего насосный агрегат.

Запуск и остановка

В большинстве промышленных установок после отпускания курка пистолета таймер откладывает отключение насосного агрегата. Эта функция позволяет оператору регулировать или перемещать спусковой крючок в закрытом положении. После завершения безопасного действия оператор нажимает на курок моющего пистолета, чтобы продолжить очистку без необходимости перезапуска насосного агрегата.
