Как настроить (отрегулировать) терморегулятор

Для этого вначале каждому пользователю стоит определится, какая температура воздуха будет для него комфортной. Тепловые ощущения каждого человека индивидуальны, как папиллярные линии кожи на пальцах его рук, и зависят от тепловых потерь помещения и его теплоинерционности.

Самым доходчивым примером может послужить настройка терморегулятора электромеханического типа. После выбора температуры с помощью вращающегося колеса, клавиш и шкалы в работу вступает терморегулятор со своим датчиком. Последний отслеживает уровень температуры воздуха или пола и передает эту величину в виде сигнала на регулятор. А он, в свою очередь, по мере необходимости включает или выключает нагревательный прибор либо кабель. Цель — поддержание заданной температуры или ее допустимого диапазона.

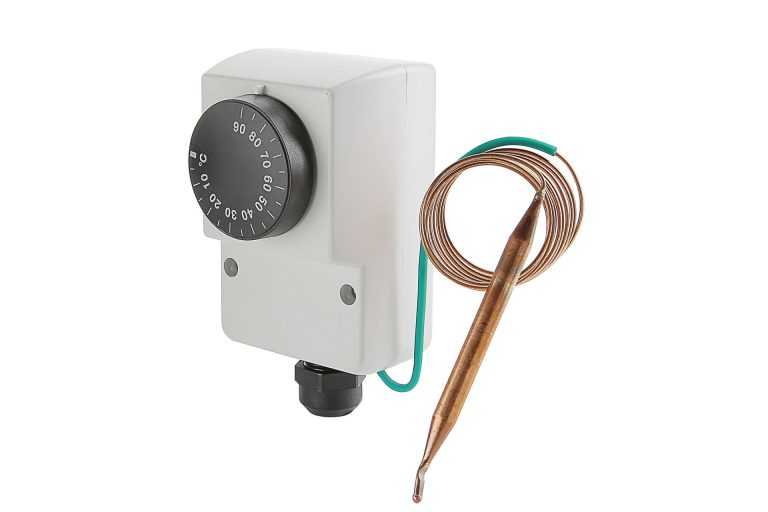

Именно электромеханический (непрограммируемый) терморегулятор целесообразен, когда отапливаемое помещение имеет небольшой объем и затраты на энергоносители для него невелики. Поэтому экономический эффект от программирования режимов будет малозаметным. Электромеханические регуляторы — это простые, энергонезависимые устройства, самые доступные по стоимости. С другой стороны, они вносят большую инерционность в процесс регулирования. Для них достижение заданной температуры помещения занимает больше времени, чем у цифровых.

На самом деле все типы терморегуляторов оперируют с температурой уставки. При ее достижении нагревательный прибор отключается от цепи питания и включается только после падения этой величины на размер гистерезиса. Он четко определяет момент подачи питания на нагревательный прибор и ее снятия. Уставка терморегулятора зависит преимущественно от области его применения. Для теплых полов, конвекторов и инфракрасных нагревателей она лежит в диапазоне (0…60), промышленного применения и электрических котлов (-55…+125), систем оттаивания снега (-20…+10) ºС. Отдельные технические решения касаются высокотемпературных процессов.

Гистерезис определяют как разность температур между включением и выключением обогревателя. Гистерезис может быть фиксированным или с возможностью изменения (регулируемым). В последнем случае минимально возможный гистерезис позволяет терморегулятору наиболее точно поддерживать температуру. Но при этом циклы включения / выключения нагревателя будут чередоваться очень часто. Если же гистерезис близок к максимальному значению — точность поддержания температуры снижается. Зато подача / отключение напряжения на теплый пол, конвектор или другой прибор будет происходить значительно реже. Это продлит срок эксплуатации терморегулятора и управляемого им обогревателя. Размер гистерезиса может быть 0,015 ºС для терморегулятора в инкубатор, от 1 ºС  и более для систем микроклимата комфортного или производственного назначения, электрических котлов. Элементы программирования имеют терморегуляторы электрических котлов, где есть возможность настроить гистерезис в определенных границах.

Для терморегуляторов, работающих в режиме Охлаждение, нагрузка будет включаться при достижении температуры уставки и выключаться — при повышении ее на размер гистерезиса.

Дополнительные настройки для цифровых терморегуляторов

Для всех терморегуляторов этого типа доступна поправка, призванная скорректировать показания температуры на экране. Вторая группа поправок характерна только для регуляторов со встроенным датчиком температуры. В этом случае на точность показаний терморегулятора влияет его внутренний нагрев. Степень последнего существенно зависит от подсоединенной нагрузки. Поэтому нужно настроить терморегулятор путем внесения значения ее мощности в память устройства.

Важно помнить следующее. Если при калибровке кратковременно отключится питание терморегулятора с последующим восстановлением, то отображенная на экране температура воздуха отличается от реальной на 10 – 12 ºС (в большую сторону). Повторная корректировка произойдет через 50 минут.

Терморегуляторы цифрового типа, управляемые с помощью модуля WI-FI или клавишами имеют блокировку кнопок. Это предотвращает несанкционированную смену настроек режимов работы детьми (в домашних условиях) или  при установке устройств управления в местах общего доступа (административные здания и т. д.). Причем настроить терморегулятор на поддержание этой защиты можно с помощью обычных или сенсорных кнопок или дистанционным методом — через компьютер или мобильные гаджеты с доступом в интернет.

При помощи некоторых моделей терморегуляторов можно настроить время (30 минут – 99 часов) задержки включения (подачи питания) отопительной системы или прибора. Какое то время в квартире / доме будут отсутствовать жильцы. Зная ориентировочно период своего возвращения, можно заранее прогреть комнаты для создания комфортных условий.

В приборах управления системами оттаивания снега и наледи имеются функции принудительного и последующего подогрева. Принудительный реализуется при ручном управлении системой оттайки. А последующий прогрев (постпрогрев) требуется для полного удаления осадков со всей площади поверхности, которую датчик осадков не контролирует.

Программируемые терморегуляторы

Отдельно стоит рассмотреть терморегуляторы-программаторы с возможностью введения расписания работы систем обогрева. В таких регуляторах реализовано программирование на неделю вперед. Т.е. каждый пользователь подбирает своему отоплению индивидуальный график эксплуатации, в полной мере соответствующий распорядку жизни человека и его семьи. При этом учитывается порядок чередования рабочих и выходных дней. Возможные режимы «Таймер», «Ручной» и «Отъезд».

К программируемым терморегуляторам terneo относят модели ax, sx, rzx, pro и pro-z. Первые три программируются удаленно, через Wi-Fi, остальные — с помощью кнопок. В режиме расписания «Таймер» можно задать для программатора с кнопок максимум три,  а для Wi-Fi — программатора шестнадцать периодов поддержания комфортной температуры в течении суток. В промежутках между ними (т. е. ночью, в рабочее время дня и т. д.) удерживается экономная температура (15 – 16) ºС. Эта величина признана целесообразной с точки зрения расхода энергоносителей и для оперативного возврата к комфортной. Аналогичные температурные параметры поддерживаются в период относительно продолжительного отсутствия людей (режим «Отъезд»). «Ручному» режиму соответствует постоянное поддержание заданного значения температуры. Все это способствует максимально возможной экономии электроэнергии.

Не менее полезными будут настройки проветривания помещения, когда терморегулятор самостоятельно определяет наличие открытого окна или двери и делает получасовой перерыв в работе системы отопления.

В программаторе terneo pro можно активировать предпрогрев для своевременного обеспечения комфорта в помещении. Регулятор анализирует среднюю продолжительность нагрева от экономной до комфортной температуры и откорректирует необходимое время подключения нагрузки.

Для оптимизации расходов на электроэнергию потребителю надо настроить сохранение в памяти терморегулятор графиков статистики энергопотребления (суточных, недельных, месячных или за год). Для части регуляторов доступен более упрощенный вариант — счетчик времени его работы с нагрузкой.

Оцените новость:

Поделиться:

Как регулировать терморегулятор на батарее

Содержание

1. Терморегулятор на батарею: принцип работы, настройка, установка
2. Механический терморегулятор
3. Составные элементы
4. Факторы воздействия
5. Как работает терморегулятор на батарее
6. Электронные терморегуляторы
7. Принцип работы
8. Установка терморегулятора на батарею
9. Терморегуляторы на электрических радиаторах
10. Как выбрать терморегулятор для радиаторов отопления
11. Принцип работы термостатического клапана
12. Рекомендации по выбору
13. Как установить терморегулятор на батарею
14. Заключение
15. Терморегулятор на батареи отопления
16. Термостатические головки
17. Механические
18. Газовый или жидкостный
19. С выносным датчиком
20. Электронные
21. Как правильно установить
22. Как отрегулировать (перенастроить)



Терморегулятор на батарею: принцип работы, настройка, установка

January 17, 2016

Главной задачей отопительной системы является поддержание комфортной температуры воздуха в здании. Эта температура может быть различной, в зависимости от назначения помещения, но обязательным условием является ее неизменность на протяжении всего дня.

В помещение тепловая энергия поступает от системы отопления через радиаторы. Объем тепловой энергии, отдаваемый нагревательными приборами, регулируется количеством теплоносителя.

Устройством, осуществляющим регулирование поток жидкости, поступающей в радиатор, является клапан или вентиль, который может быть автоматическим или ручным.

В помещении всегда происходит теплообмен с окружающим пространством. Это приводит к оттоку или притоку из помещения тепла, и, следовательно, к понижению или повышению в нем температуры воздуха.

Для восстановления в помещении теплового баланса необходимо увеличить или уменьшить количество тепла, поступающего от нагревательных приборов. С этой задачей прекрасно справится терморегулятор на батарею, установленный на подводящих трубопроводах.

Механический терморегулятор

Данное устройство состоит из клапана и чувствительного элемента (термической головки). Они функционируют слаженно без посторонней внешней энергии. Термическая головка комплектуется приводом, регулятором и жидкостным элементом, который может заменяться упругим или газовым.

Выбирать терморегулятор на батарею необходимо с учетом всех факторов, которые в дальнейшем смогут оказать влияние на его работу. Важно произвести специальный расчет — только в этом случае данный прибор будет функционировать максимально эффективно.

Составные элементы

Механический терморегулятор на батарею состоит из следующих элементов:

• Компенсационный механизм.
• Шток.
• Разъемное соединение.
• Золотник.
• Чувствительный элемент.
• Термостатический элемент.
• Клапан термостатический.
• Шкала настройки.
• Накидная гайка.
• Кольцо, которое фиксирует заданный температурный режим.

Факторы воздействия

На температуру в помещении, а значит, и на работу механического терморегулятора способны воздействовать следующие факторы:

• Наружная температура.
• Проветривание или сквозняк.
• Солнечный свет.
• Дополнительные источники холода или тепла (холодильник, трубопровод с горячей водой, электрические нагревательные приборы и т. д.).

Как работает терморегулятор на батарее

При изменении в обогреваемом помещении температуры воздуха происходит изменение количества теплоносителя. Одновременно с этим изменяется объем сильфона, что приводит в действие регулирующий золотник. Перемещение золотника напрямую связано с изменением в комнате температуры воздуха. При изменении температуры чувствительный элемент реагирует и приводит в действие шток клапана регулятора. В результате изменение хода осуществляет регулирование подачи теплоносителя в нагревательный прибор.

Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.

Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.

Электронные терморегуляторы

Электронный регулятор температуры отопления представляет собой автоматическое устройство регулирования, обеспечивающее поддержание заданного температурного режима в различном тепловом оборудовании.

В отопительной системе он осуществляет автоматическое управление котлом и остальными исполнительными механизмами (клапанами, насосами, смесителями и т. д.). Основная цель электронного терморегулятора – создание в помещении температурного режима, который был заранее определен пользователем.

Принцип работы

Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.

Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:

• С закрытой логикой.
• С открытой логикой.

Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.

Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.

В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.

Установка терморегулятора на батарею

В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик.

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

• Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
• Отсоединяется отрезанный трубопровод и запорное устройство.
• Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
• В пробки радиатора заворачиваются хвостовики.
• На выбранное место устанавливается трубная обвязка.
• Обвязка соединяется с горизонтальными трубопроводами.

Настройка термореле с регулировкой температуры производится следующим образом:

• В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
• В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
• Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
• Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
• После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
• Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

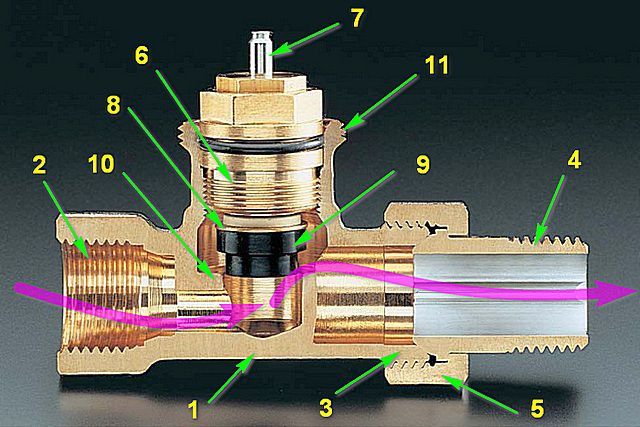

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

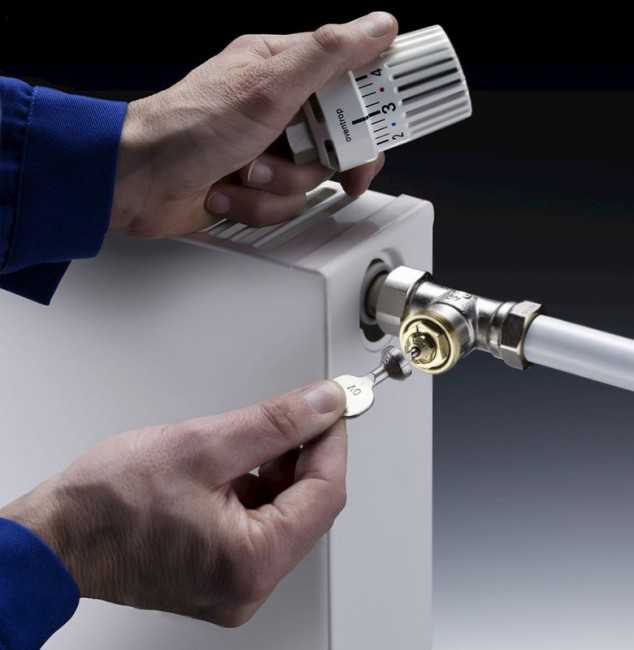

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Терморегулятор на батареи отопления

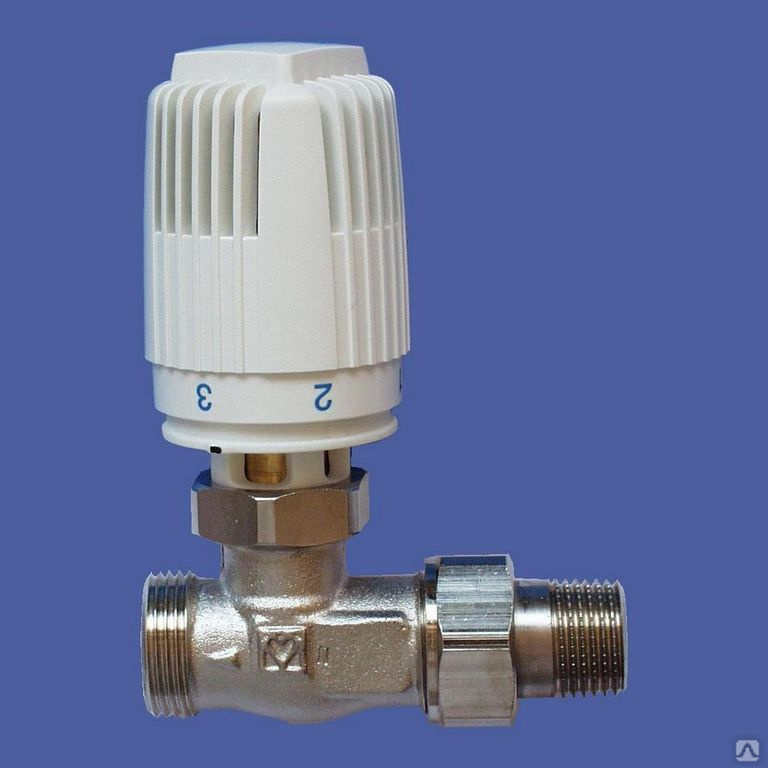

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

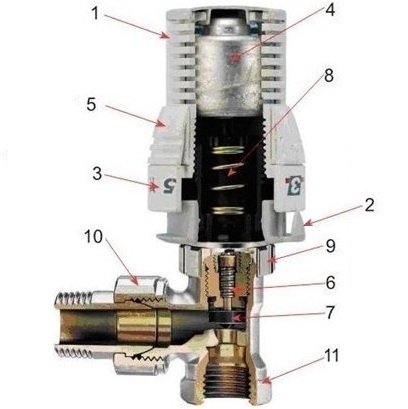

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

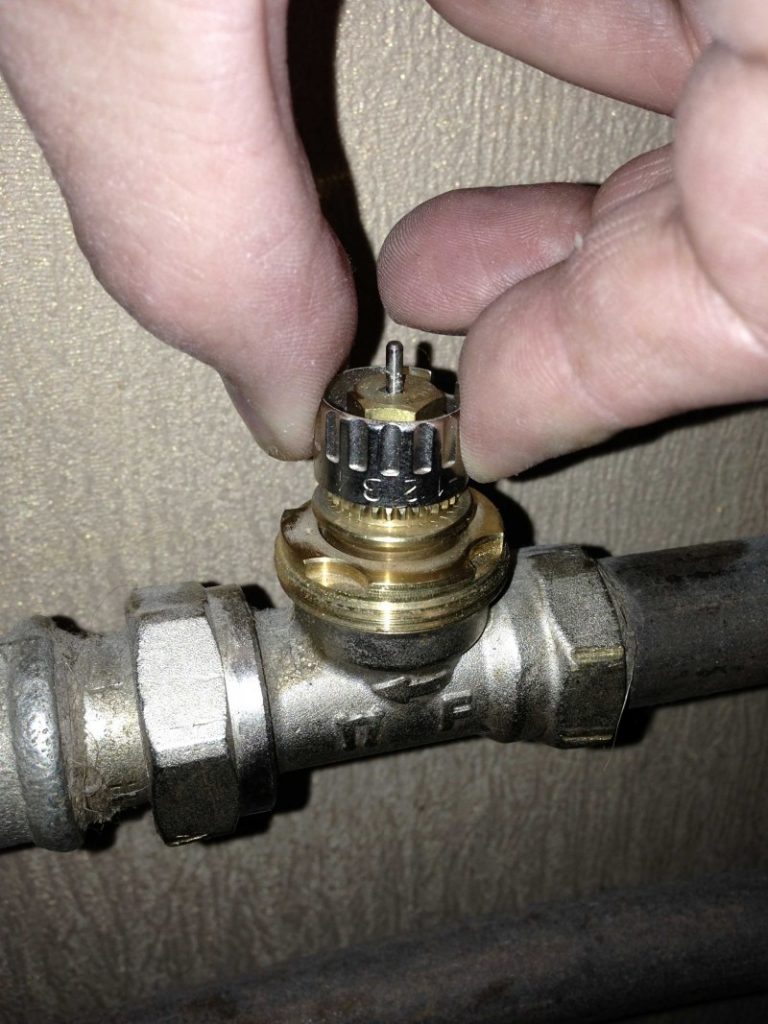

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

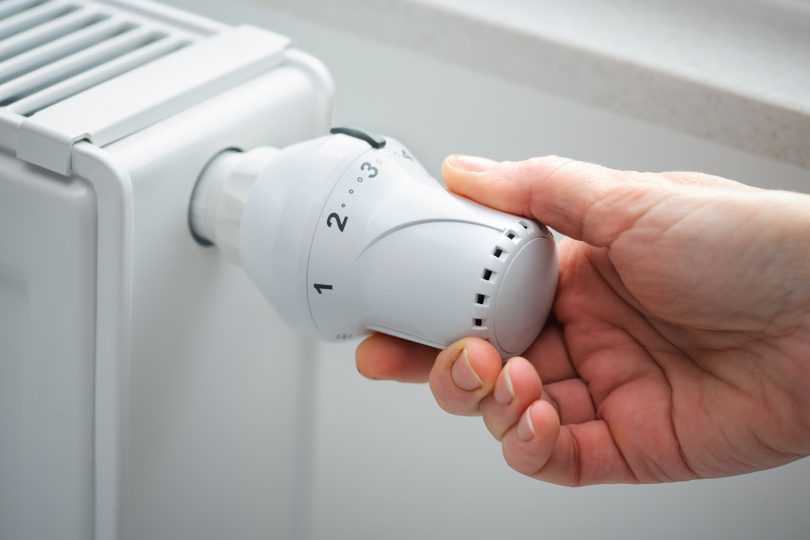

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

• Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
• Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Источники: http://fb.ru/article/224805/termoregulyator-na-batareyu-printsip-rabotyi-nastroyka-ustanovka, http://cotlix.com/termoregulyator-dlya-radiatorov, http://stroychik.ru/otoplenie/termoregulyator-dlya-radiatora





Как вам статья?

Как отрегулировать предупредитель тепла термостата

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 04.08.21

Уильям Эндрю / Getty Images

Обзор проекта

Это может быть не то, о чем вы часто думаете, но если у вас есть старый термостат, антиципатор тепла, расположенный прямо под его крышкой, имеет решающее значение для поддержания в вашем доме нужной температуры в эти холодные зимние ночи. Хотя вам, возможно, никогда не понадобится его настраивать, если вы обнаружите, что ваш термостат работает неправильно, исправление может занять всего несколько минут. Вот что вам нужно знать.

Что такое предвестник жары?

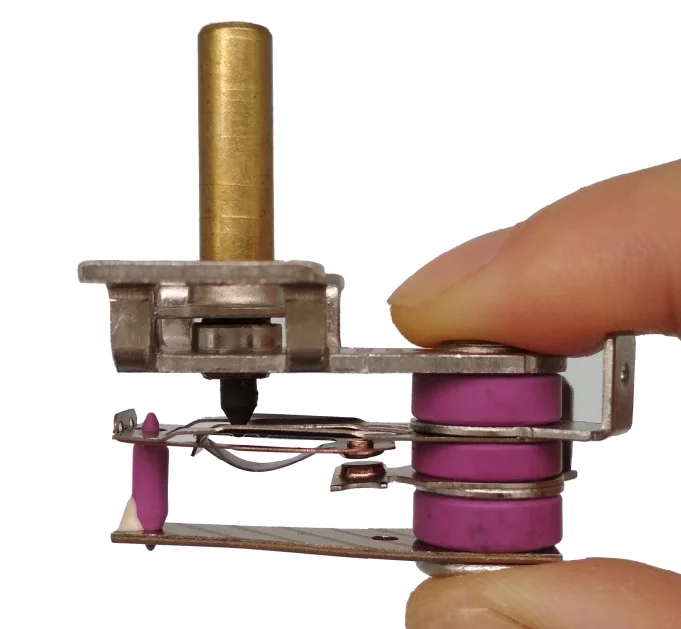

Предохранитель тепла состоит из небольшого диска, прикрепленного к биметаллической катушке термостата. Диск имеет тонкую проволоку на своей поверхности и регулируемый рычаг, который касается проволоки. Положение рычага определяет электрическое сопротивление провода, которое, в свою очередь, влияет на то, насколько сильно нагревается провод. По мере того, как проволока нагревается, она нагревает биметаллическую спираль, которая, в свою очередь, рано выключает газовые горелки в соответствии с настройкой предохранителя тепла.

Функция предупредителя тепла заключается в точной настройке точки, в которой термостат выключает горелки печи. В идеале он выключает горелки печи за короткое время до того, как в помещении будет достигнута желаемая температура. Это должно компенсировать тот факт, что печи продолжают производить и распределять тепло в течение короткого времени, пока теплообменник не остынет. Если отключение произведено правильно по времени, температура в помещении достигает желаемой температуры вскоре после отключения горелок.

Почему так важен антиципатор тепла

Когда предупредитель тепла в вашем термостате не отрегулирован, это может вызвать «короткий цикл» печи (частое включение и выключение) или превышение или никогда не достижение желаемой настройки нагрева термостата. К счастью, эту проблему часто легко исправить, отрегулировав предупредитель тепла.

Вопросы безопасности

Хотя во время этого процесса вы не будете напрямую касаться каких-либо проводов под напряжением, всегда полезно отключить электропитание на главном щите питания (коробке выключателя) перед выполнением любой задачи, связанной с электричеством.

Если вы не знаете, какой именно выключатель отключает питание вашего термостата и системы отопления, вы можете выключить главный выключатель, который обесточит весь дом.

Оборудование/инструменты

• Уровень торпеды
• Отвертка

Материалы

• Замена термостата (при необходимости)

1. Осмотрите термостат

   Снимите крышку термостата. Используя торпедный уровень, убедитесь, что корпус термостата ровно стоит на стене. В противном случае ртутный выключатель термостата не будет работать должным образом.

   У большинства монтажных пластин термостата есть выравнивающие кронштейны, или на верхней части пластины есть плоская поверхность, на которую можно установить уровень.

   Регулировку можно выполнить довольно легко, ослабив крепежные винты, повернув корпус термостата в нужное положение, а затем снова затянув крепежные винты, когда ваш уровень покажет, что он выровнен.

2. Найдите антиципатор тепла

   Найдите маленький диск с калибровочными метками, расположенный в центре термостата. На нем, вероятно, будет напечатано слово «БОЛЬШЕ» или «БОЛЬШИЕ ЦИКЛЫ». Он также будет иметь рычаг и индикатор калибровочных меток. Это плечо рычага регулировки предупредителя тепла. (Для некоторых термостатов маркировка находится на кронштейне рядом с регулировочным рычагом.)

   Стоимость дома

3. Регулировка предупредителя тепла

   Если печь включается и выключается слишком часто, переместите рычаг регулировки антиципатора тепла ближе к настройке «ДОЛЬШЕ» на одну калибровочную метку.

   Если печь превышает или никогда не достигает желаемой установленной температуры, переместите регулировочный рычаг от положения «ДОЛЬШЕ» на одну калибровочную метку.

4. Проверка термостата

   После того, как соответствующая регулировка сделана, дайте печи поработать и температуре стабилизироваться в течение двух-трех часов. При необходимости повторяйте описанную выше процедуру до тех пор, пока термостат не заработает должным образом.

   Если проблема не устранена, и вы не можете решить проблему с помощью этих шагов, вам может потребоваться заменить термостат.

Когда звонить специалисту

Если вы несколько раз настраиваете антиципатор тепла, но по-прежнему не можете настроить механический термостат для правильного времени отключения, вы можете подумать об установке нового электронного термостата. Электронные термостаты настолько точны, что нет необходимости в антиципаторе тепла. Лучше всего то, что большинство электронных термостатов имеют программируемые элементы управления, которые позволяют задавать комнатную температуру для удобной и энергосберегающей работы.

Хотя вы, вероятно, можете сами заменить свой старый термостат на новую электронную версию, если вас не устраивают подобные проекты, лучше вызвать электрика. Кроме того, если вы решите использовать более продвинутый термостат, например, с подключением к WiFi, подключение может быть более сложным, чем с более простой моделью, и профессиональная установка может быть просто разумным шагом. Короче говоря, если после удаления старого термостата провода не совпадают с входами на новом устройстве, рекомендуется обратиться за помощью к электрику.

Как откалибровать термостат

Термостат — это основная точка взаимодействия между вами и вашей системой отопления, вентиляции и кондиционирования воздуха (HVAC). Когда ваш термостат точен, легче выполнять точную настройку, которая обеспечит комфорт в вашем доме и низкие счета за коммунальные услуги. Как и все компоненты вашей домашней системы отопления, вентиляции и кондиционирования воздуха, термостаты требуют периодического ремонта и технического обслуживания, чтобы они продолжали работать наилучшим образом в течение длительного времени. Вот что вам нужно знать, чтобы откалибровать термостат.

Основы термостатов

В настоящее время в домах используются три основных типа термостатов: ручные термостаты, программируемые термостаты и интеллектуальные термостаты. Простейшим термостатам может потребоваться только периодическая очистка для правильной работы. Более продвинутые цифровые устройства требуют замены батареи, обновления программного обеспечения и других сервисных соображений.

Ваш первый шаг в обеспечении точности термостата должен состоять в том, чтобы обратиться к руководству пользователя, чтобы узнать, какое периодическое обслуживание рекомендует производитель.

Признаки неправильной калибровки термостата

Ваш термостат может потерять калибровку по многим причинам, от потери питания и скопления грязи до случайного удара. Неправильно откалиброванный термостат влияет на функциональность вашей системы HVAC и качество вашей жизни. Попробуйте проверить свое устройство, если заметите такие знаки, как:

• Колебания температуры: Некоторые системы отопления, например, котельные, обогревают каждую комнату отдельно, и колебания температуры естественны. Однако изменение температуры в незонированных домах может указывать на проблему с калибровкой. Вы также можете заметить неустойчивые циклы охлаждения.
• Более высокие счета за электроэнергию: Термостаты с проблемами калибровки компенсируют неправильные показания, что приводит к чрезмерно низкой или высокой температуре и дополнительным настройкам. Даже крошечные изменения имеют значение, повышая ваш счет за электроэнергию до 10%.
• Плохое качество сна: Температура в вашей спальне может повлиять на ваш сон. Если вы часто просыпаетесь из-за жары и духоты, возможно, пришло время проверить термостат.

Проверка калибровки термостата

Проверить калибровку термостата несложно, и ее следует выполнять раз в год, как правило, осенью. Для этого найдите домашний термостат и прикрепите точный термометр к стене рядом с ним. Подождите 15 минут и проверьте показания температуры на обоих устройствах.

Если ваши показания отличаются на три градуса или меньше, вы должны идти. Тем не менее, ваш термостат может потребовать обслуживания, если отклонение превышает это допустимое значение.

Очистка термостата

Время от времени механические контакты термостата требуют очистки для поддержания точности. Вы можете выполнить эту простую процедуру обслуживания дома:

1. Осторожно снимите крышку термостата.
2. Смахните пыль и грязь с помощью мягкой ткани или ватной палочки.
3. Если вы заметили коррозию на поверхности, удалите ее с помощью очистителя электрических контактов, который можно найти в ближайшем хозяйственном магазине.

Регулировка термостата

Если очистка термостата не устраняет проблему, могут помочь несколько регулировок:

• Перемещение предупредителя тепла: Если печь включается и выключается слишком часто, отрегулируйте предупредитель тепла. Найдите небольшой рычаг под шкалой со стрелкой, отмеченной «длиннее». Перемещение уровня в этом направлении увеличит продолжительность цикла работы вашей системы HVAC. Имейте в виду, однако, что более длительное время цикла будет менее эффективным для поддержания желаемой температуры в вашем доме.
• Проверка уровня: Некоторые типы термостатов содержат небольшой пузырек с ртутью, который должен быть выровнен для обеспечения надлежащего контроля температуры. Эта ориентация может быть подтверждена стандартным плотницким уровнем. Если измерение выключено, отрегулируйте положение самого термостата, пока оно не станет прямым.
• Регулировка калибровочного винта: Точность винтовых термостатов можно отрегулировать с помощью небольшого винта, расположенного на катушке внутри устройства. Различные продукты имеют разные методы калибровки, поэтому перед выполнением каких-либо действий обратитесь к руководству пользователя.

Как обеспечить правильную калибровку термостата

Неправильная или отложенная калибровка может продлить проблемы с термостатом, поэтому очень важно правильно выполнить работу. Однако у вас может не быть второго термометра или вы не знаете, как откалибровать цифровой термостат. Чтобы обеспечить оптимальные результаты, лучше всего нанять обученного специалиста по HVAC. Чем лучше работает ваш термостат, тем надежнее и экономичнее будет ваша система вентиляции и кондиционирования.

Служба настройки кондиционера Smart Touch Energy может восстановить работоспособность вашего термостата. Когда вы выберете нас, мы свяжем вас с ближайшим поставщиком услуг по телефону:

• Измерьте эффективность вашей системы и воздушный поток.
• Определите любые различия между температурными входами и выходами.
• Очистите слив конденсата и все доступные змеевики.
• Проверьте температуру хладагента в вашей системе.
• Очистите воздушный фильтр или замените его одним из выбранных вами.
• Смажьте систему.
• Проверьте, насколько хорошо ваша система запускается и останавливается.

Мы в Smart Touch Energy знаем, что проблемы с кондиционированием воздуха редко случаются в подходящее время. Наши местные партнеры также предоставляют ремонтные и аварийные услуги, поэтому мы всегда будем рядом, когда вам это понадобится.

Преимущества найма специалиста по HVAC

Наем специалиста по HVAC дает несколько преимуществ. При работе с надежным поставщиком, таким как Smart Touch Energy, вы можете:

• Избавьтесь от догадок: Вы хотите решить проблемы с температурой сразу, и калибровка своими руками может потребовать проб и ошибок.
