где находится, как снять и отремонтировать
Бывают ситуации, когда бытовой холодильный прибор перестает работать. Нередко причиной является регулятор температуры холодильника. Продукты начинают сильно замораживаться или наоборот быстро портиться. Зная, как проверяется терморегулятор холодильника, можно попытаться исправить поломку.
Для чего необходим термостат в холодильнике и что это такое
Термостат – это реле, которое контролирует температуру в камерах. В зависимости от степени их охлаждения он подает сигнал компрессору, который включается или выключается. С одной стороны устройства расположена специальная герметическая трубка с фреоном, с другой – контакты электроцепи, через которые происходит управление компрессором.
У современного терморегулятора два основных элемента:
- короб, в котором находятся управляющие и исполнительные механизмы;
- капилляр, вытянутый в трубку.
В некоторых холодильниках установлен электронный терморегулятор, состоящий из датчика и модуля управления. Температуру в нем считывает резистор. В современных моделях бывает несколько датчиков, предназначенных для каждой охлаждающей зоны. Если холодильник оснащен электронным режимом управления, отремонтировать его можно, лишь обладая специальными знаниями.
Признаки неисправного терморегулятора
Определить исправность можно по непрерывной работе системы охлаждения, аппарат не может самостоятельно отключиться.
Есть несколько признаков, которые говорят о возможном выходе из строя терморегулятора:
- быстрое нарастание слоя снега в морозилке и наледи в холодильном отделении;
- нарушение цикличности в работе аппарата;
- невозможность включения холодильника.
В этих ситуациях первым делом определяют, в каком состоянии находится терморегулятор. Более точную диагностику проводят специалисты.
Образование наледи на стенках агрегата
Для проверки исправности термореле ручку регулировки во время работы компрессора надо повернуть в сторону увеличения температуры. Если терморегулятор рабочий, то датчик отметит необходимый температурный уровень, компрессор отключится. Если двигатель работает и дальше, то деталь заменяют.
Когда реле исправно после диагностирования из холодильника убирают продукты, так он должен поработать 6 часов. Нужно посмотреть, как долго компрессор будет простаивать. Если приблизительное время составляет 40 минут, то прибором можно пользоваться. Частое включение и отключение регулируют при помощи настроек термостата. Если сделать это не удается, его меняют.
Холодильник не включается
Для того, чтобы проверить исправен ли терморегулятор, прибор отключают от сети, снимают кожух и смотрят провода. В старых холодильниках к клеммам подходят две штуки. Их надо снять и замкнуть между собой кусочком проволоки
В современных моделях к терморегулятору подходят 4 провода разного цвета, которые различаются в зависимости от предназначения. Для заземления применяют желтый с зеленой полосой, его трогать не надо. Остальные отсоединяют и замыкают между собой. Холодильник включают, если он не заработает, значит, реле исправное, причину нужно искать в пускозащитном реле или компрессоре. А если прибор включился, то следует поставить новый терморегулятор.
Важно при установке детали не перепутать провода.

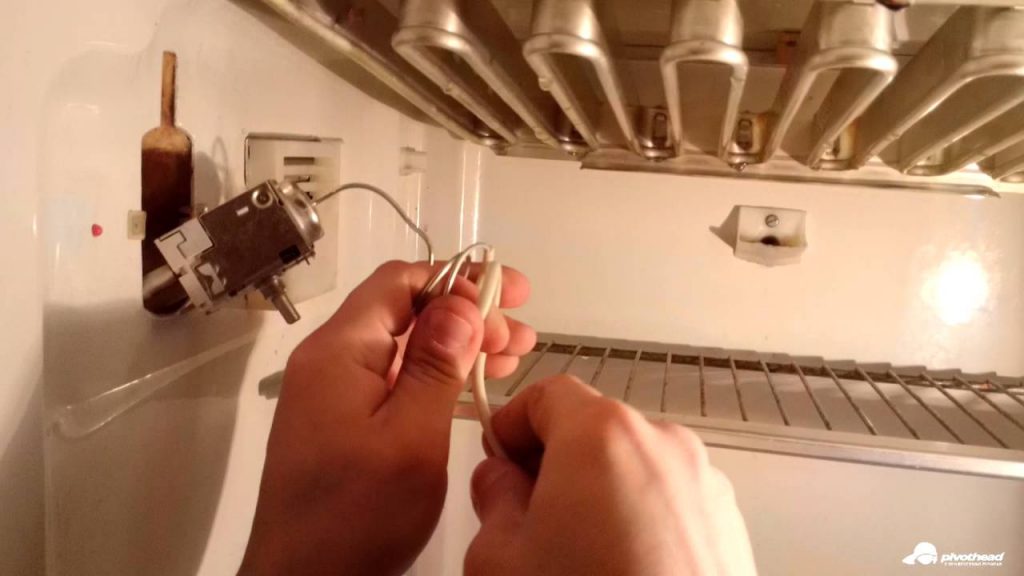

Где находится термостат в холодильнике, как его снять для замены или ремонта
Терморегулятор устанавливают снаружи либо внутри аппарата, где он заключен в защитный корпус. В старых холодильниках реле расположено справа, под лампочкой освещения в холодильном отсеке, в современных – обычно снаружи. Перед тем, как проверить терморегулятор холодильника в домашних условиях, нужно внимательно прочитать имеющуюся инструкцию.
Расположение в Индезит
О том, где находится термостат в холодильнике Индезит, можно узнать из документации от производителя. В приборах выпусков последних годов в основном его устанавливают над дверью. Для того, чтобы его достать, понадобится крестообразная отвертка. Вначале убирают ручки, снимают с защелок кожух, откручивают саморезы, которые крепят планку с сигнальной лампочкой – там можно увидеть реле.
Расположение в Атлант
В более ранних моделях холодильников Атлант терморегулятор помещен в небольшую пластиковую коробку с защелкивающимися фиксаторами, которая расположена на панели. Чтобы можно было до него добраться, просто снимают ручку для переключения температуры
Расположение у других производителей
В современных моделях размещение терморегулятора может быть другим. Во время отыскивания надо опираться на месторасположение ручки реле. Она закрепляется к обтекаемой коробочке либо панели. Если их снять, то можно обнаружить деталь.
Как проверить терморегулятор холодильника самостоятельно
Если термореле вышло из строя, это не значит, что холодильник немедленно перестанет работать. Однако на его работе отрицательно скажутся неправильные сведения о текущей температуре. Если деталь поломалась, необязательно покупать новый аппарат. Есть неисправности, которые можно устранить и отремонтировать даже самостоятельно в домашних условиях.
Проверка с помощью тестера, мультиметра
Независимо от того, где в холодильниках находится термостат, его ремонт выглядит приблизительно одинаково. Самым надежным способом специалисты считают проверку реле с помощью мультиметра.
Деталь снимают, переключатель прибора устанавливают в положение измерения небольших сопротивлений. Стрелку колесиком на левом боку при замкнутых щупах ставят на «0». На мультиметре переключатель ставят на «200». Конец сильфонной трубки на 2 минуты опускают в воду со льдом и между клеммами измеряют сопротивление. Если на цифровом мультиметре высвечивается «1», а аналоговом стрелка зашкаливает, значит, терморегулятор к работе не пригоден.
Как проверить датчик температуры холодильника
При безостановочной работе двигателя терморегулятор холодильника можно проверить, не доставая и не разбирая его. Необходимо возле оси, на которой закреплена ручка управления температурой, найти пластину и подвигать ее. Если это сделать не удалось, не слышно никаких щелчков, значит, реле вышло из строя. Щелчок – это признак исправности терморегулятора.
Как отремонтировать терморегулятор в холодильнике своими руками
Самому проводить ремонт советуют в том случае, если холодильник не принадлежит к линейке последнего поколения с электронным типом управления.
Запрещено приступать к устранению неисправностей, не ознакомившись предварительно с инструкцией и правилами техники безопасности.
Перед работой необходимо вытащить вилку холодильника из розетки, полностью его разморозить, дождаться пока он высохнет. Потому что для устранения поломки понадобится демонтировать панели, защищающие рабочие узлы от воды. Нельзя допустить, чтобы в них попала влага. Если это случится, то некоторые детали перестанут работать, их придется заменить. Дверцу камеры разбирают, вместе с ручкой снимают корпус терморегулятора, вытаскивают сам датчик. На его место ставят рабочий. Обратно закрепляют корпус реле и створку ставят на место. Аппарат включают в сеть и проверяют работоспособность нового устройства.
Современные холодильники – это надежная бытовая техника. В них имеется не так много деталей, которые выходят из строя. Но проблемы с терморегулятором встречаются достаточно часто. Это может произойти, если нарушена герметичность корпуса и в результате произошла утечка фреона. Из-за этого невозможно обеспечить нужные показатели давления. Либо прогорели контакты, или в месте, где капиллярная трубка термостата соединяется с испарителем, нарушилась герметичность. Во всех этих случаях ремонт прибора считается нецелесообразным, так как присутствует много мельчайших деталей. Проще терморегулятор заменить и поставить новый.
Неисправности пускового реле холодильника
Как проверить пусковое реле холодильника на работоспособность
Современные агрегаты оборудованы 2 типами детали:
- пусковое;
- пускозащитное.
Функция первого заключается в запуске двигателя и его защите при превышении количества рабочих оборотов. Второе считается лучшим вариантом, так как способно предотвратить поломки мотора, возникающие при чрезмерном превышении температуры. Оно отправляет сигнал о возврате пусковой обмотки в исходное положение, что снижает вероятность выхода из строя запчасти.
Пускозащитное реле устанавливают на холодильниках Индезит, Норд, Атлант чаще. Некоторые владельцы стараются заменить первый вид детали на второй сразу после покупки агрегата.
По принципу работы различают следующие виды пускового реле:
- Таблетки. Их основу составляет материал, который расширяется при нагреве. При поступлении тока на пусковую обмотку температура «таблетки» увеличивается, происходит запуск двигателя. О поломке часто свидетельствует звук рассыпавшегося порошка, сопровождающийся наклоном прибора.
- Индукционные. Работают на основе электромагнитов. Под действием тока сердечник прижимает контакты к пусковой катушке, они постепенно размыкаются, вызывая запуск компрессора.
Проверку реле на работоспособность проводят, если температура внутри камер выше заданной, холодильник не включается (при наличии тока в сети и отсутствии повреждений провода), двигатель отключается после непродолжительного периода работы.
Процедуру осуществляют следующим образом:
- Уточните правильность расположения запчасти. Она должна быть строго в вертикальном положении. Если наблюдаете наклон реле, то сердечник катушки не будет успевать втягиваться за отведенное время. Поправьте положение детали. При отсутствии такой проблемы ищите причину неисправности в другом месте.
- Снимите реле. Деталь модели РТП-1 и РТК-Х расположите стрелкой вни
Как проверить пусковое реле компрессора холодильника
по Embraco 3 минуты Прочитать
Холодильник не работает постоянно. Он включается и выключается во время цикла охлаждения, поддерживая идеальную температуру внутри шкафа. Для подключения компрессора требуется пусковое реле, оно отвечает за подачу энергии на агрегат. Реле находится в рабочей команде включения / выключения. Но когда холодильник нуждается в ремонте, как узнать, нужно ли заменить пусковое реле?
Чтобы узнать больше о проверке компрессора, щелкните здесь.
Как проверить пусковое реле: Одним из симптомов повреждения реле является нагрев холодильника и слышны определенные щелчки. Прежде чем заменить его новым пусковым реле, проведите тест, чтобы определить, действительно ли это та часть, с которой возникла проблема. Научитесь проверять пусковое реле компрессора:
Электромеханическое реле EM
Шаг 1: Когда реле находится в любом положении, проверьте, есть ли разрыв между клеммами 1 и 2 реле. Если нет, замените реле.
Шаг 2: Когда реле находится в вертикальном положении, катушка реле направлена вверх, проверьте целостность цепи между клеммами 1 и 3 реле. Если нет, замените реле и повторите шаг 1.
Шаг 3: Установите реле в вертикальном положении катушкой вниз и проверьте целостность цепи между клеммами 1 и 3.Если есть, поменяйте реле
Электромеханическое реле F, EG и PW
Шаг 1: Установите реле в вертикальном положении катушкой вниз и проверьте, есть ли непрерывность между клеммами 10 и 11 реле. Если нет, замените реле.
Шаг 2: Установите реле в вертикальном положении катушкой вверх и проверьте, есть ли непрерывность между клеммами 10 и 11 реле. Если есть, замените реле и повторите шаг 1.
Реле PTC
Шаг 1: С помощью омметра измерьте омическое сопротивление между выводами 2 и 3.При температуре окружающей среды значения должны быть близки к значениям, представленным в списке ниже:
Relay PTC– реле PTC 8EA 1B1X — от 2,8 до 5,2 Ом; — реле PTC 7M4R7XXX / 8M4R7XXX / 8EA14CX– от 3,8 до 5,6 Ом; — реле PTC 8EA4BX / 8EA3BX / 8EA21CX — от 3,5 до 6,5 Ом; — реле PTC 8EA5BX — от 14 до 26 Ом; — Реле PTC 7M220XXX / 8M220XXX / 8EA17CX — от 17,6 до 26,4 Ом.
Как поменять пусковое реле Как уже было сказано, существуют разные типы реле. Когда необходимо внести изменения, не пытайтесь импровизировать или использовать не рекомендуемые решения.Это может вызвать проблемы, например, выгорание компрессора. Всегда проверяйте технический паспорт компрессора (нажмите здесь и просмотрите электронный каталог Embraco). См. Пошаговую инструкцию по замене пускового реле: 1 — Снимите пусковое реле. После обнаружения реле снимите его, обращая особое внимание на цвет и место подключения провода. 2 — Установите новое реле. Установив новое реле, подключите правильный провод к выходу реле.Реле всегда будет на двух контактах вверху, а термозащита — на контакте внизу. Установите реле и нажмите, чтобы закрепить его в компрессоре. 3 — Установите защитную коробку снова. Установите защитную коробку и вставьте винты, которые вы вывернули, чтобы закрепить. Теперь вы можете снова подключить холодильник!
Помимо дополнительной технической информации здесь, на веб-сайте Cooling Club, вы также можете проверить наш канал на YouTube. Щелкните здесь, чтобы получить доступ.
реле холодильника по 40 рупий / штука | Холодильные реле
Холодильное реле по 40 рупий / штука | Холодильные реле | ID: 11472663648Предупреждение : preg_replace (): Ошибка компиляции: регулярное выражение слишком велико по смещению 40856 в / home / indiamart / public_html / prod-fcp / cgi / view / product_details.php на линии 3628
Описание продукта
Считается одной из самых быстрорастущих компаний отрасли, мы чрезвычайно заинтересованы в предоставлении реле для холодильников.
Характеристики:
- Легкий вес
- Простота использования
- Высокое качество
Заинтересовал этот товар? Получите последнюю цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Год основания 2013
Юридический статус Фирмы Физическое лицо — Собственник
Характер бизнеса Оптовый торговец
Количество сотрудников До 10 человек
Годовой оборот50 лакх — 1 крор
Участник IndiaMART с февраля 2016 г.
GST33BJYPB7510A1ZK
Cool Care Accessories — хорошо зарекомендовавшая себя компания на рынке. Она была основана в 2013 году как Sole Proprietorship . Штаб-квартира нашей компании находится по адресу Chennai . Мы вовлечены в , торгуя широким ассортиментом Запасных частей для холодильников , Запасных частей для кондиционеров и многого другого.Наши клиенты ценят эти продукты за их оптимальную производительность и долгую жизнь. Вернуться к началу 1 Есть потребность?
Получите лучшую цену
Реле тока холодильника | Схема поиска и устранения неисправностей холодильника
Это лучше всего можно описать как магнитный переключатель.Он состоит из небольшой соленоидной катушки вокруг втулки и железного сердечника. Внутри втулки находится плунжер, к которому крепится контактный мостик переключателя; контакты нормально разомкнуты.
Когда катушка находится под напряжением, создается сильное магнитное поле, потому что ток будет высоким во время фазы запуска. Магнитная сила перемещает плунжер вверх и замыкает контакты переключателя, замыкая цепь до пусковой обмотки. Обмотка хода проходит через реле так, чтобы она всегда была в цепи.На рисунке 34 показан типичный двигатель и устройство управления для реле тока, а на рисунке 35 показана законченная схема реле.
Устройство реле тока
При запуске двигателя компрессора потребляется высокий пусковой ток. Ток уменьшается по мере того, как двигатель набирает скорость; магнитное поле через реле затем становится слабее, так что оно больше не может удерживать контактный мост на контактах переключателя. Затем плунжер опускается вниз под действием силы тяжести, размыкая цепь к пусковой обмотке.
Цепь реле тока
Пусковой конденсатор (см. Ниже) нередко устанавливается при использовании реле тока. Он подключен последовательно с пусковой обмоткой (Рисунок 36).
Пусковой конденсатор в цепи
Холодильник Frigidaire список всех кодов ошибок
Холодильник Frigidaire: SY EF или (5y ef)
Этот код сигнализирует об отсутствии воздуха над датчиком воздуха, что означает проблему с датчиком или вентилятор испарителя не работает должным образом.Скорее всего, произошла поломка цепи в секции вентилятора испарителя.
Проверьте проводку и соединения между вентилятором и платой управления. Обратите внимание на 12 В постоянного тока между коричневым и красным проводами и другое напряжение (коричневый и желтый провода). Если проблема не обнаружена, возможно, вентилятор испарителя нуждается в ремонте или замене. Если это не сработает, проверьте плату управления и, при необходимости, отремонтируйте или замените ее.
Холодильник Frigidaire: SY CF или SY CE
Этот код ошибки сообщает о проблеме со связью при включении холодильника.Проверьте проводку и соединения между пользовательским интерфейсом и платой управления. Если проводка в порядке, возможно, проблема в одном из этих двух блоков.
Американская компания Frigidaire уже почти 100 лет специализируется на производстве холодильного оборудования и другой бытовой техники. Холодильники Frigidaire — одни из лучших в мире. Их функциональность, удобство использования, удобство эксплуатации и оригинальный дизайн по достоинству оценят даже искушенные покупатели. Ниже представлена таблица кодов ошибок холодильника Frigidaire.
Холодильник Frigidaire H2 код
Код неисправности «h2» указывает на то, что температура в холодильнике и морозильнике выше, чем должна быть. Код может появиться, когда устройство только что было включено и еще не остыло. Если ошибка появляется при остывании холодильника, попробуйте его перезагрузить: отключите его примерно на 5 минут, затем подключите снова. Скорее всего, ошибка исчезнет. Если этого не произошло, возможно, проблема в плате управления.Для этого потребуется профессиональная помощь.
Галерея Frigidaire FGHB2866PF коды ошибок холодильников
| Дисплей | Интерпретация |
|---|---|
| FZ FF | |
| — OP | Термистор FF открытого типа |
| OP — | Открытый термистор FZ |
| — SH | Закороченный термистор FF |
| SH — | Закороченный термистор FZ |
| SY CF (решение ошибки SY CF) | Ul для сбоя связи с главной платой управления; при запуске |
| SY CE (решение ошибки SY CE) | Ul Ошибка связи с главной платой управления; после периода эксплуатации |
| SY EF (решение ошибки SY EF) | Отказ вентилятора испарителя |
Коды ошибок холодильников Frigidaire LGUB2642LF2
| Дисплей морозильной камеры | Дисплей свежих продуктов | Состояние ошибки и меры по устранению |
|---|---|---|
| Ice | Er | Ошибка 1 M / RAM.Проверьте разъем J4-4, J4-5 и J4-6 на плате генератора льда. Проверьте разъем J4 на главной плате управления. Проверьте 15-контактный линейный разъем на плате управления, контакты № 4, 9 и 14. Если все соединения в порядке, замените главную плату управления. |
| Ice | t3 | Датчик Th4 (обрыв или короткое замыкание) Перейти к блок-схеме для Ice t3 |
| Ice | CE | IM Com потерян. Перейти к блок-схеме 50C. Переведите в сервисный режим для проверки. |
| Дисплей морозильной камеры | Дисплей свежих продуктов | Состояние ошибки |
|---|---|---|
| OP | Нормальный | Датчик морозильной камеры ОТКРЫТ |
| SH | Нормальный | Датчик морозильной камеры ЗАКРЫТО |
| Нормальный | OP | Датчик свежих продуктов ОТКРЫТ |
| Нормальный | SH | Короткое замыкание датчика свежих продуктов |
| SY | EF | Отказ вентилятора испарителя |
| SY | CE | Ошибка связи |
| SY | CF | Сбой связи |
Indesit Выдвижные ящики для холодильников и морозильников
валюта Британский фунт стерлингов
евроМесто доставки United KingdomAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCook IslandsCosta RicaCroatia (Hrvatska) CyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaK iribatiKorea (Южная) KuwaitKyrgyzstanLaosLatviaLesothoLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaS.Джорджия и Южные Сэндвичевы острова. Сент-Китс и НевисСент-ЛюсияСент-Винсент и ГренадиныСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловацкая РеспубликаСловенияСоломоновы островаСомалиюЮжная АфрикаЮжный СуданСтанция HelenaSt. Пьер и MiquelonSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited StatesUruguayUS Экваторияльная IslandsUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaVietnamVirgin острова (Британские) Виргинские острова (U.S.) Острова Уоллис и Футуна Западная Сахара Йемен Замбия
ОбновитьКомпоненты и функции бытового холодильника
Ограничитель капилляра
Бытовые холодильники и морозильники не используют механическое устройство для регулирования потока хладагента. Вместо этого капиллярный ограничитель дозирует жидкость хладагента в испаритель и поддерживает перепад давления во время работы компрессора.
В основном ограничитель капилляров представляет собой небольшую трубку.Расход хладагента определяется длиной трубки и внутренним диаметром отверстия. Хладагент будет продолжать течь через капилляр после остановки компрессора до тех пор, пока давления в системе (на стороне высокого и низкого давления) не выровняются.
Капилляр обычно располагается после фильтра-осушителя; иногда он формируется в виде плотного змеевика вокруг всасывающей линии. На Рис. 56 показан типичный домашний холодильник. Следует отметить, что капилляр фактически проходит через внутреннюю часть линии всасывания к испарителю и тем самым обеспечивает функцию теплообмена, которая улучшает характеристики компрессора.
Детали бытового холодильника
Накопитель
Накопители линии всасывания используются для предотвращения обратного обмерзания линии всасывания после циклов отключения. Это связано с тем, что относительно небольшую заправку хладагента в современных холодильниках и морозильниках трудно контролировать точно, и при остановке компрессора происходит утечка из испарителя.
Аккумуляторыпоказаны на Рисунках 52-55.
Обогреватель дверцы морозильной камеры и маслоохладитель
На Рисунке 57 показана схема морозильной камеры с нагревателем дверной коробки и предварительным охладителем масла.
Обогрев дверцы морозильной камеры и охлаждение масла
Оттаивание горячим газом
На рис. 58 показаны обычные циклы охлаждения и оттаивания в приборе, использующем оттаивание горячим газом.
Размораживание горячим газом
Электромагнитный регулятор потока для холодильника / морозильника
На Рисунке 59 показана холодильная система, а на Рисунке 60 — электрическая цепь для управления потоком соленоида.
Холодильник / морозильник с электромагнитным регулятором потока
Когда термостат холодильника включен, а термостат морозильной камеры разомкнут, реле запитывается через контакты 1 и 3.Компрессор работает, но на соленоид не подается питание, и хладагент проходит через испаритель холодильника и испаритель морозильника.
Контур регулирования расхода
Когда термостат морозильной камеры включен, а термостат холодильника разомкнут, компрессор работает и на соленоид подается питание через контакты 1 и 2. Испаритель холодильника идет в обход.
Когда термостат холодильника срабатывает во время работы компрессора, реле срабатывает.Это размыкает контакты 1 и 2, и хладагент снова потечет в испаритель холодильника, а также в испаритель морозильной камеры.
.
