Пускозащитное реле холодильника: конструкция и работа

Содержание

1 Запуск асинхронного двигателя однофазной сетью 230 вольт
2 Принцип действия пускозащитного реле
3 Конструкция пускозащитного реле

Трехфазному двигателю наличие пусковой обмотки излишний элемент. Потребляя 380 вольт, врубается в сеть непосредственно, катушки статора сфазированы определенным образом. Требуется запуск от сети 230 вольт – умельцы начинают химичить. Появляются схемы звезды, треугольника, использующие конденсатор, обеспечивающий сдвиг напряжения на 90 градусов в произвольной обмотке относительно двух оставшихся. Первая выполняет роль пусковой, конденсатор должен отключаться, когда двигатель наберет обороты. Фактически из трехфазного мотора получается двухфазный. Конечно, можно сделать блок питания, выдающий три синусоиды, сдвинутые на 120 градусов друг относительно друга искусственным путем. Пускозащитное реле холодильника вторит принципами работы асинхронных двигателей, служит реализации функций, заложенных названием.

Запуск асинхронного двигателя однофазной сетью 230 вольт

Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение. Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.

Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений. В промышленности применяется непривычный жилому дому вольтаж. Может жилец получить 380 В? Гипотетически – да. Профессиональный электрик найдет три фазы, сдвинутые друг относительно друга на нужный угол (120 градусов).

Многоэтажки питаются сетью 380 вольт. Квартира получает 1 фазу. Редкие исключения ограничиваются современными многоэтажками. Некоторые образчики бытовой техники (кухонные плиты) питаются двумя фазами. Мера обеспечивает снижение требований к электрической проводке квартиры.

Фаза одна. Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение. Переменное поле будет ритмично толкать ротор в нужном направлении. Плавность уступает результирующей сложения трех векторов, функционированию домашней бытовой техники хватает.

Почему квартиры лишены трехфазного напряжения. Работа с ним требует глубоких знаний, отличных практических навыков. 230 вольт любой домохозяйке поможет подвести розетку. Одна фаза и земля (нейтраль). Думать не надо. Формулировка утрирована, но близка смыслу реального положения дел. Теряем КПД, получаем взамен простоту.

Что делает пусковая обмотка. Двигатель не войдет в рабочий режим, создает второй вектор, который в первом приближении позволяет считать поле внутри двигателя вращающимся. Неровного круга сдвинуть, раскрутить ротор хватает. Обороты набраны, пусковая катушка должна быть отключена, толку минимум, энергия тратится немалая, снижая КПД устройства.

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен – цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает. В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются. Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения. Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

перегорела спираль, в этом случае контакты не будут звониться в любом положении;
заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно. В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

Конструкция пускозащитного реле

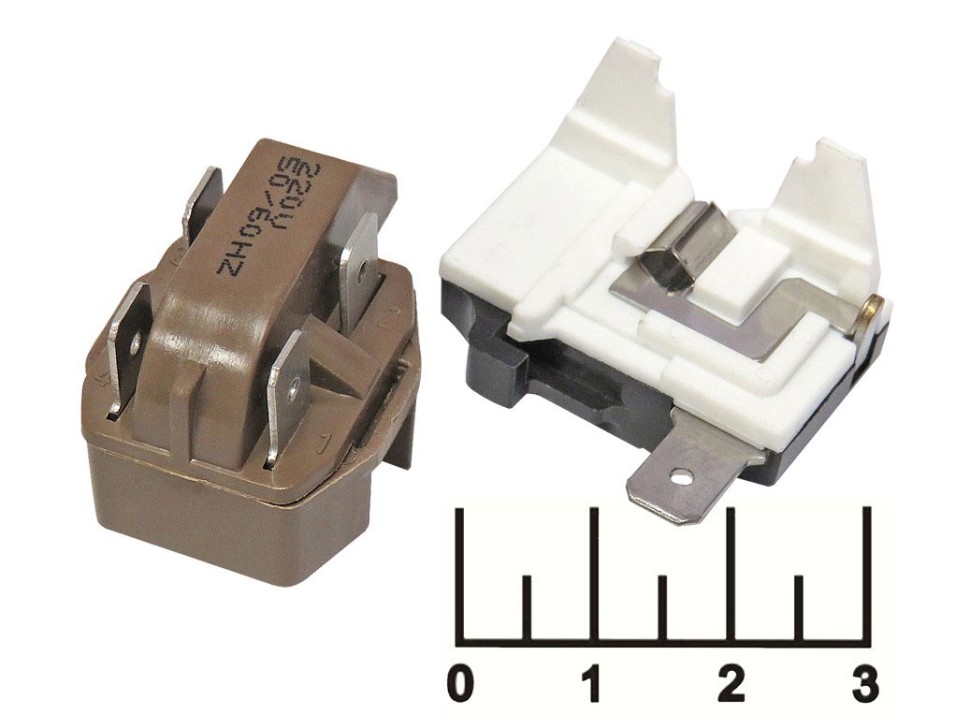

Пускозащитное реле напоминает внешним видом таблетку или неопределенной формы. Это такой маленький элемент, находящийся непосредственно возле черного бочкообразного корпуса компрессора. Не задумывались, почему такой цвет сажи выбран окраской сердца холодильника?

Ответ прост: черный поглощает тепло, но также хорошо и излучает. В какую сторону движется процесс, определяет направление перепада температур компрессора и окружающей среды. Когда мотор горячий, то черный корпус отдает тепло воздуху. Кроме того неподалеку присутствует вентилятор, создающий принудительное охлаждение компрессора.

Схема коммутации пускозащитного реле холодильника:

Два входа:

Фаза 220 В.
Земля.

Три выхода:

Пусковая обмотка асинхронного двигателя компрессора.
Рабочая обмотка асинхронного двигателя компрессора.
Земля.

Обычно узнать, что и куда подключается, можно по цвету проводов. В любом случае ремонт следует проводить осторожно. Землю компрессора проще узнать, если соскоблить чуть-чуть краски с корпуса, прозвонить три контакта. Но этот метод оставляется напоследок, когда остальные не помогли.

Индукционные пускозащитные реле ДХР крепятся на неподвижную раму и работают в паре с компрессорами ДХМ. После обозначения может идти цифра, которая одинакова у обоих устройств. Различие конструкций в рабочем напряжении и токах срабатывания и отпускания. Для ускорения разрыва цепи при перегреве за биметаллической пластиной расположен магнит. Если металл попадает в поле действия, то срабатывание системы ускоряется. Магнит служит и для того, чтобы удержать биметаллическую пластину с разомкнутым контактом чуть дольше, чем нужно для нормализации температуры. Это дополнительная защитная мера.

Индукционное реле компрессора холодильника РТП отличается тем, что может находиться и на проводе. Не обязательно крепить к раме. Работа ведется с компрессорами ДХМ 3 и 5. Отличие от ДХР в несколько меньшем токе срабатывания. Это позволит надежнее защитить компрессор. Ток отпускания такой же. Умельцы используют холодильные компрессоры, изготавливая аппараты высокого давления, ресиверы. Накачивают шины, используют пневматическое оборудование.

Прежде чем купить реле для холодильника, убедитесь, что изделие соответствует типу компрессора. Затем элемент необходимо правильно установить. Лучше брать именно ту марку, которая имелась до ремонта. Если реле холодильника Бирюса оснащена типом РТК, лучше такое и брать, несмотря на то, что для двигателя ДХМ подойдут также и РТП, и ДХР. Совместимость устройств помогут определить справочные таблицы. Указывают необходимые технические сведения.

принцип работы, замена своими руками

Как работает пусковое реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Электрическая схема устройства

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

первый проходит напрямую на рабочую обмотку;
второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

“S” – пусковая обмотка;
“R” – рабочая обмотка;
“C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов в пусковом реле

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Позистор в пусковом реле

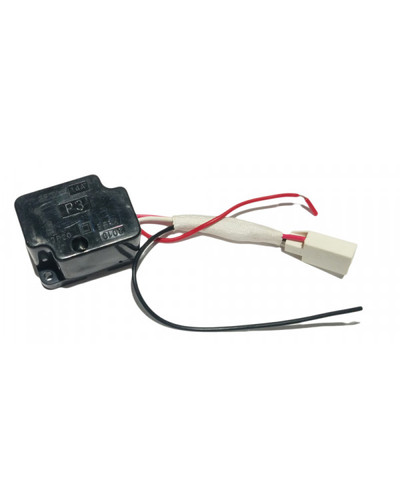

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Регулировка пускового реле холодильника

Термостатический смеситель: принцип работы, его преимущества, и самостоятельная установка

Для того чтобы мотор холодильника функционировал максимально полноценно, обязательно должно быть вращение электрического поля, расположенного внутри. Чтобы обеспечить этот момент и исключить то, что заклинил мотор или вовсе перестал работать, требуется подача тока на 3 обмотки в фазе соответствующего значения. Результатом таких действий станет наличие векторного сложения полей, что позволит обеспечить бесперебойное вращение, приводящее в действие ротор.

Катушка пускового реле и нагревательный элемент с биметаллической пластинкой защитного реле включены последовательно в цепь рабочей обмотки

При исследовании показателей трехфазного реле в сети 380 В можно обнаружить тот факт, что они будут самыми высокими на фоне всех остальных видов подключения. Именно это позволяет использовать данную деталь для промышленного производства, однако трехфазные модели считаются не слишком пригодным для бытовых устройств.

Если будет присутствовать только 1 фаза, то категорически исключено возникновение вращающегося поля, так как требуется наличие 2 векторов. Для получения необходимого показателя в квартире или частном доме, устанавливают компрессор, за счет которого проводится своеобразный сдвиг в напряжении на 90ᵒ. За счет переменного поля, которое получается при вращении, запускается ротор в нужном направлении. Схема с трехфазным напряжением не предусмотрена для использования в частных домах и квартирах.

Причина состоит в том, что подсоединить так провода и запустить аппарат трудно своими руками, так как требуется:

Опыт работы;
Необходимый инструмент;
Отличное знание теории.

Среднестатистическому человеку без опыта работы с электричеством достаточно сложно справиться с поставленной задачей, чтобы запустить систему. За счет одной фазы подключение провести совсем не сложно и не потребуются знания всей электрики.

Как проверить пусковое реле холодильника

Нередки ситуации, когда рефрижератор вдруг выходит из строя. Причиной поломки может послужить множество факторов. Это и скачок напряжения в сети, и физическое повреждение, и производственный брак. Нужно знать, как можно диагностировать реле холодильника на стабильность. Провести небольшой тест можно самостоятельно в домашних условиях. В наличии необходимо иметь электрические измерительные приборы.

Для начала следует выяснить, правильно ли запчасть располагается. Норма — строго вертикально. Затем нужно снять деталь, проверить ее целостность и контакты. Они могут закислиться либо загрязниться, тогда их стоит аккуратно обработать мелкой наждачкой. Контакт между клеммами можно проверить с помощью тестера. Замеченную ржавчину лучше удалить специальным раствором. Наличие следов горения означает только один вариант — деталь неисправна и подлежит обязательной замене.

Полученные в результате замера параметры сверяют с заявленными для данной модели рефрижератора. Если действия не привели к положительному результату, можно вызвать мастера на дом. На месте специалист, обладающий специальными знаниями и навыками, сможет определить, сколько стоит ремонт, как проверить пусковое реле холодильника на работоспособность наиболее эффективно и где еще может находиться поломка.

Где находится реле

Место изначального монтажа определяется производителем исходя их размера, типа и модели. Увидеть, где находится, и проверить реле, можно, сняв заднюю панель холодильника. При этом обязательно следует соблюдать технику электробезопасности.

Пошаговая инструкция по подключению

Устройство и принцип работы холодильника

При старте компрессора нагрузка осуществляется на пусковую обмотку. Для дальнейшей работы происходит переключение на рабочую. Во время действия основной обмотки снижено энергопотребление, а пусковая нужна, чтобы выдержать повышенную мощность. Помимо электродвигателя, в конструкции компрессора предусмотрены дополнительные реле. Они расположены на внешней стороне компрессора и нужны для поддержания нужного температурного режима.

Стандартное подключение по заводской схеме предусматривает использование кабеля со стандартной вилкой. После ее включения в розетку ток по проводам поступает на корпус реле. Реле необходимо, чтобы отрегулировать конфликт полярности соединений, поскольку работа компрессора осуществляется на переменном токе.

Если один из компонентов схемы неисправен, мотор не заработает. Дальнейшая диагностика предусматривает проверку компонентов в цепи питания путем их исключения из работы. При неисправности приборов такая проверка диагностирует поломку в одном из компонентов компрессора.

Регулировка и пусконаладочный процесс

Тепловое реле для электродвигателя: принцип работы, устройство, как выбрать

На заводе-изготовителе проводят настройку и регулировку устройства. Типовые значения — это 2,8 атм. для верхнего предела и 1,4 для нижнего. Однако иногда возникают ситуации, в которых необходимо регулировать прибор самостоятельно:

Настройка после частичного или полного ремонта.
Специфические требования устройств — потребителей.
Установка реле, первоначально не предназначенного для работы c данным компрессором.

Перед тем, как приступить к регулировке, следует внимательно изучить параметры всех сопрягаемых устройств по их паспортам. Паспортные данные должны соответствовать цифрам, выбитым или отгравированным на табличке, закрепленной на корпусе агрегата.

Главный показатель- это максимальное давление, на которое рассчитан компрессор. Значение, при котором будет срабатывать прессостат, должно быть меньше этого максимума на 0,4-0,5 атм. В реальных условиях работы аппарата, учитывая нестабильность напряжения, потери в уплотнениях, степень износа поршневой группы, это давление может не быть достигнуто. Тогда прессостат не отключит мотор, компрессор будет непрерывно работать, перегреваться и изнашиваться.

Определившись со значениями параметров, можно приступать к регулировке. Для этого необходимо:

Снять кожух.
Станут доступны две гайки- побольше и поменьше. Это и есть органы регулировки. На корпусе рядом выгравированы стрелки, показывающие направление вращения для увеличения и для снижения параметра соответственно.
Большая гайка задает значение, при котором отключается электромотор. При вращении по часовой стрелке значение увеличивается, в обратную сторону- снижается. Она обозначена значком Р (Pressure)
Меньшая гайка устанавливает разницу давления включения двигателя по сравнению с значением для отключения. Она обозначается ΔР.

Перед тем, как начать настройку, следует наполнить резервуар не менее чем на 2/3. Последовательность действий следующая:

Отключить агрегат от сети.
Настроить значения Р и ΔР, вращая регулировочные гайки.
Устанавливаемые значения следует контролировать по манометру.

Ряд изготовителей размещают органы настройки снаружи корпуса устройства. Это повышает удобство регулировки, но одновременно повышает риск сбить настройки случайным касанием.

Пошаговая инструкция по подключению

Схема подключения пускового реле холодильника

Эта деталь нужна для запуска асинхронного однофазного мотора компрессора. В подключении реле нет никаких сложностей. К статору двигателя подходит пусковая и рабочая обмотки. Первая участвует в пуске и запуске компрессора, вторая поддерживает ротор в рабочем состоянии, непрерывно подает переменный ток. Имеется пускозащитное реле, которое регулирует подачу и отключает питание на рабочую и пусковую обмотку.

Индукционное замыкание

На вход устройства подают питание: «ноль» и «фазу», на выходе последняя делится на 2 линии. Одна через пусковой контакт подходит к пусковой обмотке, другая соединяется с рабочей обмоткой мотора. В реле на рабочую обмотку подается ток через пружину, сопротивление которой довольно высокое, затем через соединение с биметаллической перемычкой. Этот элемент обладает свойством изгибаться в одном направлении под воздействием повышенной температуры. Как только в цепи ток сильно увеличивается, к примеру, если происходит замыкание между витками или заклинивает двигатель, пружина, которая соприкасается с перемычкой, нагревается. Последняя меняет форму, после чего контакт размыкается и компрессор выключается.

Для того чтобы запустить мотор в данной схеме используют катушку, последовательно подключенную в цепь с рабочей обмоткой. Когда ротор находится в неподвижном состоянии, подается напряжение, которое провоцирует повышение тока на катушке. Образуется магнитное поле, оно притягивает подвижный сердечник, он в свою очередь замыкает пусковой контакт. После того как ротор наберет обороты, происходит понижение тока в сети, уменьшение магнитного поля. Пусковой контакт размыкается компенсирующей пружиной либо силой тяжести.

Позисторное включение

Пускатель состоит из конденсатора и позистора, который является разновидностью теплового резистора. В схеме компрессора конденсатор установлен между шинами стартовой и рабочей обмотки. Этот механизм обеспечивает смещение фазы, которое нужно для того, чтобы включился мотор компрессора. Со стартовой обмоткой позистор подключен последовательно. При пуске его сопротивление незначительное, в эту минуту через обмотку протекает большой ток. Когда он проходит, позистор нагревается и сильно повышается его сопротивление. Из-за этого почти полностью блокируется вспомогательная обмотка. Остывает деталь после того, как на компрессор прекращается подача напряжения.

Видео: пусковое реле компрессора холодильника

Пусковое реле компрессора холодильника.

Watch this video on YouTube

Советую прочитать:

Пусковое реле холодильника — Все холодильники бытового типа оборудованы пусковым реле, основная функция которого заключается в запуске мотора. При поломке этой запчасти агрегат перестанет включаться. Замену…

Холодильники Stinol: частые неисправности — Холодильники липецкого производителя Стинол пользуются успехом у пользователей, ввиду доступной цены и хорошего качества. Компания принадлежит крупному международному бренду по…

Замена пускового реле холодильника LG своими руками — Для замены пускозащитного реле необходимо выполнить последовательность действий: Во избежание травм перед началом работ нужно отключить холодильник от электрической сети,…

Замена пускового реле холодильника Bosch своими руками — Для замены пускозащитного реле необходимо выполнить последовательность действий: Во избежание травм перед началом работ нужно отключить холодильник от электрической сети,…

Принципиальные электрические схемы холодильников Stinol — Принципиальная электрическая схема холодильника Stinol-101 L — Фаза N — Нейтраль ТН1 — терморегулятор Rh2 — тепловое реле компрессора RA1 — пусковое реле…

Замена пускового реле холодильника Daewoo своими руками — Второй по статистике популярной неисправностью у холодильника Daewoo является неправильная работа пуско-защитного реле

В данном случае возможно два варианта – замена…

Замена пускового реле холодильника Бирюса своими руками — Устройство пускового реле Р1 для холодильника Бирюса 22, 3, 6, 18 При осмотре данного устройства первым делом обращают внимание на контакты обмотки пускового типа, относящейся к…

Реализация защиты токового типа

Асинхронный мотор представляет собой сложный электрический прибор, который подвержен поломкам. Если произойдет короткое замыкание, то сработает автоматический выключатель, установленный в распределительном щите. При отказе вентилятора, который охлаждает обмотку и механические подвижные элементы, среагирует встроенная тепловая защита компрессора.

Внутренняя тепловая защита электродвигателя основана на позисторах. Она реагирует на общее изменение температуры внутри устройства, которое может иметь как внутренние, так и внешние причины

Однако может возникнуть ситуация, когда мотор длительное время (более 1 секунды) начинает потреблять ток больше номинального в 2-5 раз. Чаще всего это происходит при незапланированной нагрузке на валу, возникающей из-за заклинивания двигателя.

Сила тока возрастает, однако не достигает значений короткого замыкания, поэтому автомат не сработает. Причин отключения у тепловой защиты тоже нет, так как температура за такой короткий промежуток времени не изменится.

Единственный способ оперативно среагировать на возникшую ситуацию и избежать оплавления рабочей обмотки – срабатывание токовой защиты, которая может быть установлена в разных местах:

внутри компрессора;
в отдельном токозащитном реле;
внутри пускового реле.

Устройство, сочетающее функции включения пусковой обмотки и токовой защиты двигателя называют пускозащитным реле. Большинство компрессоров холодильников комплектуют именно таким механизмом.

Действие токовой защиты основано на трех принципах:

при увеличении силы тока возрастает сопротивление, что приводит к нагреву токопроводящего материала;
под действием температуры происходит расширение металла;
термический коэффициент расширения для разных металлов отличается.

Поэтому используют биметаллическую пластину, которая сварена из металлических листов с отличающимися коэффициентами расширения. Такая пластина изгибается при нагреве. Один ее конец фиксируют, а второй, отклоняясь, размыкает контакт.

Для нагрева биметаллического размыкателя обычно располагают рядом спираль, через которую проходит электричество. Хотя иногда реализуют «прямой» вариант в виде токопроводящей пластины

Пластина рассчитана на температурное реагирование при прохождении тока определенной силы. Поэтому при замене пускозащитного реле необходимо проверить его совместимость с установленной моделью компрессора.

Воздушный компрессор из деталей холодильника и огнетушителя

На рисунке приведена схема подключения этого устройства в холодильнике Орск Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Замена компрессора — трудоемкая и сложная работа, поэтому если вы все таки решили заменить компрессор своими руками, вам следует запастись не только нужным инструментом, и не дюжим терпением.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов.

Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан. А дальше смотрите: самому соображать или звать того, кто на этом собаку съел и котом закусил. Полезная информация.

См. также: Выключатель эра как подключить

Техника безопасности: важнейший элемент ремонта

Самостоятельный ремонт возможен в отдельных случаях, но какой-либо особой квалификации не требует. Но скажите по-правде, 10 баксов за пинок ногой — не многовато ли? Компания была создана в начале х голов в Белоруссии в городе Минске. Для соединения с нагнетательным прибором понадобятся шланги, которые можно приобрести в магазине автозапчастей. Реле используют в управлении поршневым компрессором, чтобы сохранять в ресивере нужное рабочее давление воздуха.

Улавливатель помещают на задней стенке камеры на пути подъема вверх менее холодного воздуха. Это обуславливается необходимостью поглощения тепловых волн. На самом деле они задействованы и нужны для холодильников с капельной саморазморозкой, т. Установить крышку, два задних упора. Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь.
Как работает компрессор для холодильника.

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен — цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает

В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются
Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения
Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

перегорела спираль, в этом случае контакты не будут звониться в любом положении;
заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно

В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

Как подключить и запустить

Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.

Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.

После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.

Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.

Схема

В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.

И разговаривать с ним уже со знанием дела.

Если запуск не произошел, возможна неисправность в моторе либо в кабеле. Пары поглотившего тепло хладагента вместо компрессора с насосом высасывает абсорбер, жадно их поглощающий. Пусковое реле для холодильника. Устройство принцип работы

Подключить к контактам прессостата цепь регулирования электродвигателем. В обширный перечень веществ, способных их вызвать, попали и фреоны. Указанный здесь потребляемый ток соответствует мощности мотора ВТ, у моторов меньшей или большей мощности этот показатель также будет меньше или больше. Проверить рабочий электрический конденсатор, также см. Образуется ледяная снежная шуба. Выгоднее просто купить новое реле. Обшарпан — на свалку краше кладут, но морозит исправно.

Поэтому далее мы сосредоточимся на ремонте компрессионных холодильников, тем более что в быту они абсолютно доминируют и неисправностям подвержены более прочих систем.

Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.

Оцените статью:

как проверить и подключить без реле, сопротивление обмоток

Реле — это маленький элемент, находящийся непосредственно возле корпуса компрессора

Компрессор является одной из основных частей холодильников, и, если он не функционирует или не может запуститься автоматически, то бытовая техника не будет работать. Можно ли провести самостоятельную диагностику при наличии неисправностей? Вполне возможно, если разобраться с тем, как именно работает эта деталь, и для чего предназначено реле.

Содержание материала:

1 Как проверить параметры работы компрессора холодильника
2 Регулировка пускового реле холодильника
3 Возможно ли и как подключить компрессор от холодильника без реле
4 Электрическое сопротивление обмоток компрессора холодильника

Как проверить параметры работы компрессора холодильника

При неисправности или отсутствии включения, нужно мультиметром проверять сопротивление, так как, если есть поломка, то может ударить током. Другими словами, проверка тестером проводится для исследования обмотки, на предмет выявления ее повреждений. Мастера называют это прозваниванием. Проверить исправность компрессора холодильника первоначально можно по 3 основным параметрам.

Проверить параметры работы компрессора холодильника можно, но для этого нужны определенные знания

А именно, по:

Сопротивлению;
Давлению;
Току.

Если обмотка действительно повреждена, то может прыгать уровень напряжения и перебрасываться на поверхность корпуса. Как правило, такое может происходить со старыми устройствами. Исправность холодильного оборудования проверяется посредством замера сопротивления в каждом контакте из 3 присутствующих, причем, вместе с корпусом оборудования, причем важно, чтобы в месте, где проводится прозванивание, не присутствовала краска. Если сопротивление обмоток не скачет, и нет повреждений, то на табло устройства для диагностики будет светиться значок бесконечности. В противном случае, компрессор можно назвать неисправным.

Если прозвонка не дала должного результата, а есть признаки того, что нужно отремонтировать бытовой прибор, то требуется диагностика давления или его замер при помощи манометра.

Нужно правильно включить клеммы имитатора в позистор к полости нагнетающего штуцера, все надежно подключить, а далее снимаются показатели именно при включенном компрессоре. Если на табло выводится давление в 6 атмосфер и цифра начинает увеличиваться, то диагностика подтверждает работоспособность устройства. Если давление будет ниже или начнет падать, то требуется замена корпуса давления.

Не менее важно прозвонить и узнать работает ли тепловое пусковое реле, что позволит определить то, что поступает ли на двигатель ток. Желательно взять за основу реле в рабочем состоянии, что подтверждает тестирование, а далее воспользоваться таким устройством, как мультиметр с клещами. После подключения рабочего реле на полость компрессора, требуется мультиметр. Проводится это посредством зажатия одного из проводков при помощи клещей. От того, какой мощностью обладает двигатель, напрямую зависят показатели на тестере. К примеру, если мощность составляет 140 Вт, то дисплей позволит снять показатели 1,3 В. Если мощность составляет 120 Вт, то показатели могут варьироваться в пределах 1,1-1,2 В. В этом случае пускозащитное реле исправно и пригодно для работы, однако чаще всего бывает то, что компрессор сломался, и специалисты рекомендуют начинать проверку именно с него.

Регулировка пускового реле холодильника

Процесс будет не таким плавным, как при присутствии векторов в количестве 3 шт. , однако этого вполне хватит для функционирования бытового прибора.

Опыт работы;
Необходимый инструмент;
Отличное знание теории.

Возможно ли и как подключить компрессор от холодильника без реле

Когда может потребоваться подключение компрессора холодильника напрямую без реле? При его неисправности, поломке, проблемах с проводкой. Все действия по подключению кондиционера стоит делать максимально правильно, что позволит исключить проблемы. В частности, первоначально проверяется обмотка на предмет пробивания и передачи тока на поверхность корпуса. Если есть места, где присутствует повреждение, при эксплуатации устройства вполне возможно получить удар током даже просто открыв дверь.

У компрессора 2 обмотки — пусковая и рабочая, которые соединены вместе через общую. Чтобы он заработал, нужно подать напряжение на пусковую, а затем переключить на рабочую

При проверке проводится:

присоединение левой клеммы к выходу обмотки;
присоединение правой клеммы на любую точку корпуса;
тестирование первого, второго и третьего выхода.

Если прибор показывает надежность всех 3 выходов и отсутствие пробивания, то можно проводить подключение. Далее, посредством клеммников, проводится подключение компрессора к напряжению. Первоначально подключается привод общего вида, а потом рабочий. Ток рабочий привод осуществляется кратковременная подача тока за счет касания оголенного провода.

Действия должны быть максимально аккуратными, чтобы исключить вред для здоровья.

Как только происходит подача напряжения, холодильник гудит, а если прикоснуться к пусковому выводу, начинается включение и пойдут потоки воздуха. Оптимальным временем работы считается 15 мин, а также вполне возможно ощутить небольшой нагрев корпуса.

Электрическое сопротивление обмоток компрессора холодильника

Независимо от того, какой холодильник нужно продиагностировать и как он выглядит, нужно обращаться к специалисту. Часто плохой запуск из-за того, что реле 103n0021 не может расклинить контакты пуска, у производителей Атлант, Индезит и Аристон.

При сбое в работе компрессора необходимо проверить с помощью тестера сопротивление

Помимо этого, желательно прозвонить устройство на предмет пробоев, что позволит исключить вероятность получения электротравмы.

При проверке, осуществляется замер между поверхностью корпуса и контактами. Для этого на корпусе находится определенная точка, и за нее закрепляется клемма, причем выбирается место без краски. Поочередно проводится подключение второй клеммы к контактам и, если сопротивление нормальное, то мультиметр покажет знак бесконечности. Если такого значка нет, значит где-то, есть неисправность, а потому требуется провести снятие крышки на пусковом реле, отключение этого устройства.

Сопротивление проверяется посредством омметра в определенной последовательности:

Сверяется сопротивление между контактами, расположенными снизу.
Проводится исследование между теми контактами, один из которых расположен снизу слева и сверху слева.
Исследуется нижний и верхний правый контакт.

Все полученные данные нужно сверить со специальной таблицей, что позволит получить ответ об оптимальном значении сопротивления именно для данной модели. Важно помнить о том, что сопротивление пусковой обмотки намного выше рабочей, однако крайне редко в импортных моделях, это может быть наоборот.

Как проверить и запустить компрессор холодильника (видео)

Электрика требует грамотного и индивидуального подхода, а потому, если ранее не приходилось проводить такие работы, желательно обратиться к специалисту с подготовкой и соответствующим образованием. Это поможет избежать проблем в виде поломки и электротравмы.

Ремонт или замена пускового реле холодильника

Содержание

Как работает реле
Запуск асинхронного двигателя однофазной сетью 230 вольт
Причины поломки
Принцип действия пускозащитного реле
Замена реле своими руками

Как работает реле

Пусковое реле холодильной и морозильной камер – это особое устройство управляющего типа, которое во время запуска мотора компрессора отвечает за включение пусковой обмотки. Кроме того, именно оно прерывает подачу тока при условии, когда частота работы двигателя холодильника достигает более 75% вращения.

Принцип работы устройства достаточно прост: при падении в камерах температуры ниже требуемой контакты терморегулятора замыкаются, а реле получает своего рода команду запустить мотор (весь процесс занимает не более 2 секунд). Важно отметить, что при поломке этой детали (в народе ее также называют «переключателем» или «включателем») холодильник полностью выходит из строя.

В современных моделях холодильников могут быть установлены реле различного типа: обычное пусковое, тепловое, а также температурный реле-датчик. Чаще всего тепловое и пусковое устройства называют просто пускозащитным.

Запуск асинхронного двигателя однофазной сетью 230 вольт

Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений.

Причины поломки

Зачастую причина поломки обусловлена естественным износом определенных элементов этой детали либо в целом неправильной эксплуатации оборудования.

Можно выделить 2 основных признака неисправности именно этого элемента холодильника:

Мотор прибора включается, но через короткое время выключается, либо же вообще не запускается. Вполне вероятно, что закоротило контакты в обмотке.
Двигатель не запускается, но ток к нему при этом поступает. Возможная причина – ослабление пружины, что требует оперативной замены пускового реле.

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен — цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает.
В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются. Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения. Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

перегорела спираль, в этом случае контакты не будут звониться в любом положении;
заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Пускозащитное реле напоминает внешним видом таблетку или неопределенной формы. Это такой маленький элемент, находящийся непосредственно возле черного бочкообразного корпуса компрессора. Не задумывались, почему такой цвет сажи выбран окраской сердца холодильника?

Схема коммутации пускозащитного реле холодильника:

Фаза 220 В.
Земля.

Пусковая обмотка асинхронного двигателя компрессора.
Рабочая обмотка асинхронного двигателя компрессора.
Земля.

Обычно узнать, что и куда подключается, можно по цвету проводов. В любом случае ремонт следует проводить осторожно. Землю компрессора проще узнать, если соскоблить чуть-чуть краски с корпуса, прозвонить три контакта. Но этот метод оставляется напоследок, когда остальные не помогли.

Замена реле своими руками

Если вы провели полную диагностику холодильника и выявили, что цепь работает нормально и обрывов нет, необходимо проверить пусковое реле. Для этого следует снять с него крышку, высверлив все алюминиевые заклепки (ее установка обратно осуществляется при помощи специальных гаек и винтов). Кстати, в старых моделях холодильников эта крышка крепится посредством обычных защелок, которые просто отодвигаются отверткой.

К наиболее распространенным причинам поломок относится обгорание контактов пары. Кроме того, в катушке может также заклинить сердечник либо же поломаться шток, который клинит пружину.

Во время ремонта своими силами необходимо аккуратно достать катушку (как правило, она крепится на простых защелках). После следует извлечь из нее контакты со штоком и сам сердечник, а затем очистить все элементы от пыли и грязи (для этого можно использовать мягкую ткань и спирт). Если потребуется, нужно зачистить сердечник напильником или наждачной бумагой для обеспечения в канале катушки свободного хода. Аналогичную зачистку следует провести для всех контактов.

Нередко причина выхода из строя пускового реле кроется в поломке штока. При необходимости можно попробовать заменить пластмассовый заводской шток самодельным. Он делается из обычного гвоздя размером 5х35 мм, и следует отметить, что при правильной замене металлический шток прослужит дольше пластмассового.

Не менее распространенной неисправностью является перегорание нагревателя, расположенного в реле тепловой защиты. Такая поломка диагностируется посредством тестера при снятой крышке детали. Если она была подтверждена, потребуется заменить реле на новое.

Настоятельно не рекомендуется производить замену самостоятельно, поскольку при отсутствии должного опыта и определенных знаний результат процедуры может быть достаточно непредсказуемым: к примеру, холодильник может полностью выйти из строя и в дальнейшем не подлежать ремонту.

Лучше сразу же обратиться за помощью к специалистам.

Сталкиваясь с какими-либо сбоями в работе холодильника, многие одесситы и жители области предпочитают обращаться в сервис по ремонту бытовой техники «iMaster». К особенностям этого сервиса, по праву входящего в число лучших на территории Одессы, относятся:

Возможность вызвать мастера на дом.
Оперативное проведение ремонтных работ любого уровня сложности – всего в течение 24 часов.
Рыночные цены на все услуги.
Многочисленные положительные отзывы клиентов.
Специальная система скидок.

Зайдя на сайт компании, можно оформить заявку на вызов мастера по ремонту холодильников и других видов бытовой техники в режиме онлайн. Специалист оперативно выявит точные причины выхода из строя оборудования, а затем произведет ремонт, при необходимости заменив вышедшие из строя детали: термостат, мотор компрессора, датчика, вентилятора. На все проведенные работы и замененные детали предоставляется гарантия сроком до 1 года.

Как проверить реле холодильника пусковое с компрессором на работоспособность

В современных моделях холодильников Атлант и Индезит присутствует электронная система управления, предусматривающая наличие нескольких оптимальных температурных режимов. Определившись с выбором один раз, пользователю больше не приходится беспокоиться о регулировке температуры внутри холодильной установки. Дополнительные функции (отпуск, быстрая заморозка) существенно облегчают эксплуатацию данного бытового прибора.

Реле холодильника

К сожалению, холодильник, оснащенный подобной технологией, становится более чувствительным к перепадам электричества, что приводит к его преждевременной поломки. Единственным выходом из ситуации является проведение ремонтных работ, многие из которых можно осуществить самостоятельно.

Причин может быть много, поэтому прежде чем приступать к ремонту, необходимо определить место, где локализовалась внезапно возникшая проблема. Для этого необходима диагностика. Если необходимых навыков нет, нужно вызвать профессионального мастера.

Компрессор устройства

О проверке

Данная процедура необходима при наличии проблем с запуском бытового прибора. Их игнорирование приведет к его полному выходу из рабочего режима. Проще предотвратить серьезные нарушения, своевременно проверив пусковое реле. Эта деталь необходима для предотвращения неисправностей в случае снижения температуры.

Перепады приводят к замыканию контактов терморегулятора, в результате чего пусковое реле осуществляет запуск мотора-компрессора. Все это происходит за 2-3 секунды. Если же ожидаемая реакция не проявилась, то есть мотор не перешел в рабочий режим, остается провести диагностику и исправить возникшие неполадки. Сделать это можно самостоятельно или с помощью мастера.

Задняя панель холодильника

Чтобы проверить пусковое реле холодильника, необходимо следовать инструкции:

Проводим визуальный осмотр механизма. Пусковое реле будет функционировать как полагается, если зафиксировано в вертикальном положении. В противном случае сердечник, являющийся частью катушки, не успеет втянуться за отведенный период времени. Во избежание ошибки на устройстве имеется специальная метка. Если реле находится в правильной позиции, значит ошибку следует искать в другом месте.
Располагаем механизм на рабочем столе для дальнейших манипуляций:

реле марки РТК-Х и РТП-1 размещаем стрелкой вниз;
деталь с обозначением LS-08B кладем тыльной поверхностью вверх;
устройство ДХР помещают так, чтобы клеммы находились на виду.

Проверяют наличие контакта между клеммами

Сделать это можно посредством тестера. Особое внимание следует обратить на гнезда. Если на них имеются следы горения, то проводить диагностику далее смысла нет. Ремонту пусковое реле уже не подлежит. Вернуть его работоспособность уже невозможно.

При отсутствии связи между контактами приступаем к их очищению

Для осуществления данной процедуры используют наждачную бумагу и ткань, смоченную спиртовым раствором.

Последовательно осматриваем и проверяем все другие запчасти (шток, катушку, сердечник), одновременно избавляясь от коррозионного покрытия и загрязнений.
Собираем пусковое реле в обратном порядке (при отсутствии видимых повреждений) и вставляем в холодильник.
Проводим пробный запуск бытового прибора.

Если результат нулевой, значит пусковое реле требует замены, но перед тем как покупать оригинальную деталь для агрегата Индезит или Атлант, необходимо проверить холодильник без реле. Возможно, что неисправность локализуется в моторе-компрессоре Aspera. Перед тем как проверять пусковое реле в домашних условиях, посмотрите видео.

Проверка реле

Проверка работоспособности компрессора без реле

Для осуществления задуманного потребуется приспособление, состоящее из провода двужильного типа, звонковой кнопки, зажимов «крокодил» (3 штук), штепселя (пример на фото). Таким образом холодильник реально подключить без пускового реле, не игнорируя защиту от перегрева.

Далее следует отсоединить холодильник от электропитания; поменять контакты клемм на пусковом реле, руководствуясь электрической схемой бытового прибора; ввести терморегулятор в рабочий режим; подключить бытовой прибор обратно к сети.

Расположение реле

Если холодильник Индезит (Атлант) запустился как полагается, то проблема однозначно в пусковом механизме. При отсутствии реакции со стороны агрегата неисправность кроется в моторе-компрессоре Aspera.

Неисправности агрегата Индезит

Проверить реле холодильника Индезит нужно при повышении температуры как в морозильной, так и в холодильной камере. Вполне возможно, что нарушен порядок перемещения хладагента, который регулируется компрессором. Спровоцировать это может неисправность в пусковом механизме, одним из симптомов которой являются перебои запуска.

Подобные проблемы провоцируются «залипанием» контактов, неправильным подключением клемм или выходом из строя температурного датчика. Поступление неверной информации на пусковое реле вызывает переход мотора-компрессора в режим ожидания, вследствие чего температура воздуха в холодильнике повышается. Также снижение работоспособности бытового прибора часто обеспечивают сами хозяева, неправильно его эксплуатируя.

Самостоятельный ремонт или диагностика – это тоже риск, так как непредумышленное повреждение какой-нибудь детали способно вывести агрегат Индезит из рабочего режима. Поэтому для того, чтобы проверить реле компрессора холодильника, лучше вызвать мастера из сервисного центра.

Неполадки агрегата Атлант

Компрессор является главным элементом системы. Он состоит из электрического мотора, обладающего клапанами и поршнями; пускового реле и внутренней обмотки. Это устройство отвечает за снижение температуры, происходящее благодаря воздействию фреона. Мотор-компрессор регулирует его циркуляцию. Фреон перемещается из конденсатора в испаритель, проходя через капиллярный трубопровод и фильтр-осушитель.

Проверить реле холодильника Атлант следует даже при незначительных проблемах с подключением компенсатора. Мотор бытового прибора работает от переменного тока, вследствие чего в пусковом механизме располагаются сразу три выхода. Эксплуатация холодильной установки невозможна без реле, поэтому если оно выходит из строя, ее работоспособность пропадает.

Подобные осложнения возникают также из-за сгорания двигателя и разрыва кабеля. Проверить пусковое реле не сложно. Главное иметь все необходимые инструменты, электрическую схему холодильника и опыт в проведении ремонтных работ.

Как проверить пускозащитное реле и термореле холодильника на работоспособность

Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким приспособлением служит пускозащитное реле. Немаловажную роль в холодильных установках играет термореле. Его неисправность может привести к неправильному режиму охлаждения и утрате работоспособности оборудования.

Пускозащитное реле – вид сверху

Схема подключения пускового реле

Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки – пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на нее переменного тока.

Важно! Для регулировки процесса подачи и отключения питания на пусковую, рабочую обмотку электродвигателя, а также для функции защиты от перегрузок, предусмотрено пускозащитное реле.

Механизм индукционного замыкания

Схема подключения реле не сложная. На вход устройства подается питание условно «ноль» и «фаза», а на выходе «фаза» разделяется на две линии. Первая линия соединяется с рабочей обмоткой электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток на рабочую обмотку подается через пружину с высоким сопротивлением, а далее через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивании двигателя, замыкании между витками и др. поломках) нагревается пружина, соприкасающаяся с перемычкой, которая под воздействием температуры меняет свою форму, тем самым размыкая контакт и отключая компрессор.

Схема индукционного замыкания

В этой схеме для запуска электродвигателя применяется катушка (К1), которая последовательно подключена в цепь с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, замыкающий пусковой контакт. После набирания оборотов ротором, ток в цепи понижается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается силой тяжести либо компенсирующей пружинкой.

Позисторный механизм включения

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.

Позисторный механизм включения

Схема термореле

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:

Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.

Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается либо ее включение происходит нерегулярно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

Окисление или обгорание контактов.
Механические повреждения.
Перегрев позисторного элемента.
Нарушение крепления реле, приводящее к его неправильному расположению.
Перегорание спирали.
Заклинивание сердечника.

Не нужно спешить покупать новое реле холодильника, лучше узнать, как его проверить, и попробовать сделать это.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении, зачищаются наждачной бумагой. Может быть сломан сердечник, тогда его нужно заменить. Протереть спиртом соприкасающиеся поверхности. Проверить целостность всех элементов. Необходимо помнить, что реле данного типа устанавливаются строго в определенном направлении, указываемом стрелкой. После вышеперечисленных действий присоединяем реле к компрессору и включаем холодильник. Если двигатель не заработал, то вероятнее всего поломка компрессора.

Проверка устройств РТП-1 и РТК-Х

Для проверки поставить реле в правильное положение (стрелкой вверх) и прозвонить мультиметром 1 и3 контакты.

Схема устройства РТК-Х

Если контакты прозваниваются, то реле исправно. В данных моделях желателен визуальный осмотр, так как замыкание может произойти через пластину держателя контактов.

Проверка устройств ДХР и LS-08B

ДХР нужно положить планкой с клеммами вверх и проверить мультиметром целостность между 1 и 3 либо 1 и 4.

LS-08B расположить внутренней стороной вверх, прозвонить между 2 и всеми клеммами или между 3 и всеми клеммами. Где контакты не прозваниваются, там ищите неисправность.

Проверка термореле

Если ваш холодильник долго не отключается, постоянно работает или вовсе не включается, то в этом может быть виноват терморегулятор. Виновника необходимо демонтировать, а на оставшиеся контакты посадить перемычку. Если холодильник включился, то проверить сам термостат. Его помещают в емкость с холодной водой, а выходы прозванивают тестером или меряют сопротивление на выходе.

Прозвон контактов тестером

При отсутствии звукового сигнала либо при наличии сопротивления, термореле неисправно, его необходимо заменить.

Как проверить пусковое реле холодильника с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 share

Вы заметили, что ваш холодильник слишком быстро нагревается? Он издает тикающий звук? Возможно, ваше устройство не охлаждает пищу, но звучит так, как будто оно работает. Если все это звучит для вас знакомо, скорее всего, пусковое реле вашего холодильника неисправно.

Быстрый поиск и устранение неисправностей реле 12 В

Включите JavaScript

Быстрый поиск и устранение неисправностей реле 12 В

Если вы еще не знали, пусковое реле холодильника — это компонент, обычно присоединяемый к компрессору для запуска компрессора.

Содержание:

Как работает пусковое реле? Какова его роль?
Как узнать, неисправно ли пусковое реле в вашем блоке?
- Знак №1. Слышен дребезжащий звук
- Знак №2. Раздается щелчок
- Знак №3. Ваш блок не охлаждает
Как проверить пусковое реле?
Заключительные мысли

Компрессор вашего холодильника не работает в течение дня. Видите ли, он включается и выключается на протяжении всего цикла охлаждения, чтобы поддерживать оптимальную температуру внутри холодильника. Реле является компонентом, обеспечивающим электропитание вашего устройства. Следовательно, компрессия не может работать без самого реле.

Имейте в виду, что компрессор не запустится, если реле неисправно, не говоря уже о том, что вам может понадобиться обойти систему реле. Если вы предпочитаете это делать, вам также необходимо обойти тепловую перегрузку. Это может быть чрезвычайно рискованно.

Что делать, если оставить обход реле включенным на более длительное время? Ожидайте, что это вызовет перегрузку байпаса, что приведет к перегреву вашего устройства, а другие системы будут разрушаться и изнашиваться из-за слишком сильного перегрева.

Помните, что обход реле не является постоянным решением. Это поможет, если вы сразу же отремонтируете реле у опытного электрика.

Как работает пусковое реле? Какова его роль?

Пусковое реле холодильника — это электронный переключатель, который запускает компрессор, устройство, производящее холодный воздух, проходящий через ваш холодильник, чтобы все ваши продукты оставались прохладными.

Увеличивает мощность компрессора, регулируя, когда он должен включаться или выключаться в зависимости от потребности холодильника в охлажденном масле.

Видите ли, пусковое реле помогает вам экономить энергию, предотвращает перегрев и гарантирует правильную работу вашего устройства.

Итак, как это работает? Пусковое реле включает компрессор, когда термостат в холодильнике обнаруживает высокую внутреннюю температуру. Однако термостат не может справиться с током компрессора. Вот почему он включает реле.

Затем реле включает компрессор, подавая питание с устройством перегрузки на вторичную обмотку двигателя компрессора. Затем это дает вам дополнительную силу, чтобы начать работать.

Как узнать, неисправно ли пусковое реле в вашем блоке?

Как вы заметили, компрессор играет неотъемлемую роль в вашем устройстве. Однако для этого требуется функциональное и эффективное пусковое реле.

Ниже приведены общие указания, которые помогут вам понять, находится ли ваша релейная система в хорошем рабочем состоянии или она просто неисправна.

Знак №1. Слышен дребезжащий звук

Попробуйте проверить холодильник на тряску и дребезжание. Для этого выполните физическую проверку реле, чтобы понять, работает оно или нет.

Отключите устройство от основного источника питания. Откройте панель на задней панели вашего устройства, чтобы найти реле на компрессоре. Снимите пусковое реле и потрясите его.

Вы слышите дребезжание внутри реле? Это может указывать на то, что внутри что-то ослаблено и требует замены.

Если вы не обнаружили дребезжащего звука, то проблема может быть в самом компрессоре. Если вы предпочитаете, вы также можете проверить наличие следов ожогов вокруг портов реле, чтобы выяснить, не взорвался ли он.

Знак №2. Слышен щелчок

Обычно вы слышите щелчок всякий раз, когда реле запускает компрессор. Щелчок есть всегда, независимо от того, включается компрессор или нет.

Однако, если компрессор не включается, пусковое реле холодильника попытается запустить его вскоре после этого. Это происходит с интервалом в 2-5 минут. Следовательно, это предполагает, что пусковое реле неисправно, если этот щелкающий звук повторяется.

Знак №3. Ваш блок не охлаждает

Обратите внимание, что неэффективная система охлаждения является наиболее очевидным признаком неисправного или неисправного пускового реле. Работающий холодильник обычно издает гудящий звук в течение дня. То есть работающий компрессор.

Однако, если компрессор не охлаждает ваш холодильник, это означает, что реле неисправно.

Как проверить пусковое реле?

Одним из лучших инструментов для проверки пускового реле холодильника является цифровой мультиметр. Мультиметр — это электронное устройство, которое измеряет ток, напряжение и сопротивление. Он точно отображает измеренные значения в виде числовых значений на ЖК-дисплее.

Вы можете использовать его для выполнения различных текущих тестов. Даже недорогие измерительные приборы для хобби измеряют стандартные значения омического сопротивления, электрического тока и электрического напряжения. Это возможно в цепях постоянного тока (DC) и переменного тока (AC). Имейте в виду, что высококачественные современные профессиональные мультиметры имеют дополнительные функции и продолжают измерять:

звук
непрерывность
электрическую емкость
Diodes
Транзисторы
Индуктивность компонентов
Температура
Частота проточного тока
9007 9007 . проверить цифровым мультиметром. Вы найдете три клеммы на реле — две с маркировкой M и S и накладную клемму с маркировкой K.
Поместите два щупа мультиметра на две клеммы, M и S. Показание должно быть равно нулю.
Переверните реле так, чтобы щуп все еще касался клемм. Должен быть слышен щелчок, а мультиметр должен показывать бесконечность или O.L.
Выполните те же действия, но со щупами, касающимися клемм L и S. В этом случае показание должно быть равно нулю, даже если его перевернуть.
Если нет, замените реле новым. Убедитесь, что вы покупаете реле того же типа в магазине расходных материалов.
Поиск и проверка пускового реле холодильника оптимистично покажет основную проблему.
Заключительные мысли
Просто убедитесь, что вы обращаете внимание на признаки неисправности пускового реле, чтобы предотвратить перегрев устройства и перерасход энергии. С помощью этой статьи вы сможете без проблем проверить пусковое реле вашего холодильника.
Тем не менее, мы не рекомендуем оставлять устройство в режиме тестирования слишком долго. Подумайте о том, чтобы записаться на прием к профессиональному электрику или технику, чтобы правильно отремонтировать реле.
Как проверить пусковое реле и термостат холодильника на работоспособность
Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким устройством является пусковое реле. Важную роль в холодильных установках играет тепловое реле. Его неисправность может привести к неправильному охлаждению и потере работоспособности оборудования.
Реле защиты пуска — вид сверху
Схема подключения пускового реле
Это устройство необходимо для запуска однофазного двигателя асинхронного компрессора. Статор двигателя включает две обмотки — пусковую и рабочую. Первый служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на него переменного тока.
Важно! Для регулирования процесса подачи и отключения питания пусковой, рабочей обмотки электродвигателя, а также для функции защиты от перегрузок предусмотрено пусковое реле.
Индукционная цепь
Схема подключения реле не сложная. На вход устройства подается условно «ноль» и «фаза», а выход «фаза» делится на две линии. Первая линия подключается к рабочей обмотке электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.
В реле старых и современных холодильников ток подается на рабочую обмотку через пружину с большим сопротивлением, а затем через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивание двигателя, замыкание между витками и другие поломки) нагревается пружина в контакте с перемычкой, которая под воздействием температуры меняет форму, тем самым разрывая контакт и отключая компрессор.
Индукционная цепь
В данной схеме для запуска электродвигателя используется катушка (К1), которая последовательно включается с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, который замыкает пусковой контакт. После набора ротором скорости ток в цепи уменьшается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается под действием силы тяжести или компенсирующей пружины.
Позисторный механизм переключения
В современных бытовых холодильниках используется пусковое реле со встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис. 2) аналогична индукционному реле, но вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный к цепи пуска.
При подаче питания на компрессор температура резистора мала и он пропускает ток на пусковую обмотку. Поскольку резистор изначально имеет сопротивление, он нагревается и размыкает цепь пусковой обмотки двигателя. Цикл повторяется после срабатывания теплового реле и повторного включения холодильника.
Позисторный механизм включения
Схема теплового реле
Терморегулятор в холодильной установке выполняет роль устройства, поддерживающего работу в заданном температурном режиме за счет периодического включения и выключения компрессора. На современном этапе различают 2 вида используются тепловые реле:
Механические устройства применяются как в старых холодильниках, так и в современных производителях таких как Индезит, Стинол, Атлант.
Схема механического терморегулятора
Это устройство манометрического типа. Сильфон и его трубка (герметичная гофрированная металлическая емкость) заполнены фреоном или хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется с температурой. На конце трубки фреон находится в жидком состоянии и прижимается к испарителю.
При повышении температуры давление сильфона на пружину увеличивается, рычаг срабатывает, контакт замыкается. При понижении температуры все происходит наоборот. Режим размыкания контактов зависит от силы пружины, которая регулируется ручкой управления.
Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.
Механические термостаты в своей работе опираются на температуру в испарителе, а электронные аналоги — на температуру воздуха в камере. Положительным моментом электронных моделей является возможность отображения температуры (то есть человек может визуально оценить работу терморегулятора) и меньшая погрешность.
Схема электронного термостата
Регулятором температуры в этой цепи является датчик температуры LM335. Устройство представляет собой стабилитрон, чувствительный к изменению температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор КТ3102, запускающий холодильник. Соответственно, при снижении температуры на выходе компаратора появляется ноль, компрессор отключается.
Проверка реле холодильника на работоспособность
Если холодильная установка не включается или включается неравномерно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:
Окисление или подгорание контактов.
Механические повреждения.
Перегрев позисторного элемента.
Нарушение крепления реле, приводящее к неправильному его расположению.
Выжигающая спираль.
Заклинивание сердечника.
Не нужно торопиться покупать новое реле холодильника, лучше научиться его проверять, и попробовать это сделать.
В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении зачищаются наждачной бумагой. Сердцевина может быть сломана, тогда ее необходимо заменить. Протрите поверхности, соприкасающиеся со спиртом. Проверьте целостность всех элементов. Необходимо помнить, что реле этого типа устанавливаются строго в определенном направлении, указанном стрелкой. После вышеперечисленных действий подключаем реле к компрессору и включаем холодильник. Если двигатель не работает, то скорее всего поломка компрессора.
Проверка устройств RTP-1 и RTK-X
Для проверки установить реле в правильное положение (стрелка вверх) и прозвонить контакты 1 и 3 мультиметром.
Схема устройства RTK-X
Если звенят контакты, то реле работает. В этих моделях желателен визуальный осмотр, так как возможно замыкание через пластину контактодержателя.
Проверка устройств DXR и LS-08B
DXR ставить планкой выводами вверх и мультиметром проверять целостность между 1 и 3 или 1 и 4.
Расположите LS-08B внутренней стороной вверх, кольцом между 2 и всеми клеммами или между 3 и всеми клеммами. Где не прозваниваются контакты, ищите неисправность.
Проверьте термореле
Если у вас холодильник долго не выключаетсяЕсли он постоянно работает или вообще не включается, то может быть виноват термостат. Виновника необходимо демонтировать, а на оставшиеся контакты поставить перемычку. Если холодильник включается, то проверьте сам термостат. Его помещают в емкость с холодной водой, и тестером прозванивают выводы или измеряют сопротивление на выходе.
Тестер контактов
При отсутствии звукового сигнала или при наличии сопротивления неисправно тепловое реле, его необходимо заменить.
Как обойти пусковое реле холодильника
Если ваш холодильник нагревается слишком быстро, издавая тикающий звук, или ваш холодильник не охлаждает продукты, но звучит так, как будто он работает, пусковое реле холодильника может быть повреждено. Пусковое реле холодильника — это устройство, обычно устанавливаемое на компрессор для периодического запуска компрессора от внешнего источника.
Компрессор холодильника не работает в течение дня. Он включается и выключается во время цикла охлаждения для поддержания оптимальной температуры внутри холодильника. Реле — это устройство, которое подает питание на холодильник; следовательно, компрессор не может работать без реле.
Если реле выйдет из строя, компрессор не запустится, и вам, возможно, придется обойти систему реле. Если вы решите обойти реле, вы также обойдете тепловую перегрузку, которая может быть опасной. Если вы оставите байпас реле включенным слишком долго, это вызовет перегрузку байпаса, что приведет к перегреву вашего устройства, а другие системы будут портиться и изнашиваться от перегрева.
Имейте в виду, что обход реле — это временное решение, и вскоре после этого вы должны отдать свое реле профессионалу.
Что делает пусковое реле в холодильнике?
Пусковое реле представляет собой электрический переключатель, который запускает компрессор, устройство, создающее холодный воздух, проходящий через устройство, чтобы ваша еда оставалась прохладной. Он повышает мощность компрессора, диктуя, когда он должен включаться или выключаться в зависимости от потребности устройства в прохладном воздухе. Пусковое реле помогает экономить энергию, обеспечивает правильную работу холодильника и предотвращает его перегрев.
Итак, как работает пусковое реле? Когда термостат в холодильнике определяет высокую внутреннюю температуру, он включает компрессор. Но поскольку термостат не может справиться с током компрессора, он включает реле. Затем реле включает компрессор, подавая питание через устройство перегрузки на вторую обмотку двигателя компрессора, придавая ему дополнительную силу для начала вращения.
Как узнать, что реле вашего холодильника неисправно?
Компрессор является важным компонентом холодильника, но для него требуется функциональное пусковое реле. Если система реле не работает, вот некоторые из признаков, которые вы можете заметить.
Холодильник не охлаждает. Неработающая система охлаждения является наиболее очевидным признаком повреждения реле. Работающий холодильник обычно издает гудящий звук в течение дня, что означает, что компрессор работает. Если компрессор не охлаждает холодильник, реле повреждено.
Звук щелчка. Обычно каждый раз, когда реле запускает компрессор, раздается слышимый щелчок. Независимо от того, включается компрессор или нет, щелчок всегда присутствует. Если компрессор не включается, реле попытается запустить его вскоре после этого, что происходит с интервалом от двух до пяти минут. Значит реле неисправно, если это щелканье повторяется.
Испытание на тряску и дребезжание. Выполните физическую проверку реле, чтобы узнать, работает оно или нет. Отключите устройство от источника питания. Откройте панель сзади холодильника, чтобы найти реле на компрессоре. Отключите пусковое реле и потрясите его. Если вы слышите дребезжащий звук внутри реле, значит что-то ослаблено и требует замены. Если хрипов нет, то проблема может быть в самом компрессоре. Вы также можете проверить наличие следов ожогов вокруг портов реле, чтобы увидеть, не взорвалось ли оно.
Как обойти неисправное пусковое реле холодильника
В первую очередь соблюдайте технику безопасности. Прежде чем начать процесс обхода, убедитесь, что вы выключили устройство и отсоединили его от источника питания, чтобы через него не проходило питание. Также попросите помочь отодвинуть холодильник от стены.
Проверьте это также: Как починить мини-холодильник, который не охлаждается
Когда устройство отключено, ваши продукты будут безопасны в течение примерно 4 часов в холодильнике и 24 часов в морозильной камере, прежде чем испортятся. Кроме того, не открывайте дверцы холодильника, чтобы он не нагревался быстрее.
Необходимые вещи
Отвертка (обычная и плоская)
Плоскогубцы
Изолента
Инструкции
5 на задней панели холодильника. Откройте его с помощью отвертки, чтобы получить доступ к реле, и отложите крышку в сторону.
Найдите пусковое реле, сначала найдя компрессор. Компрессор будет представлять собой большой черный цилиндр с медными трубками, соединенными с ним слева или справа от холодильника. Найдите реле, черный пластиковый ящик со стороны компрессора с проводами, подходящими к нему. Реле находится в этом черном ящике.
Отсоедините реле от компрессора, потянув или оттолкнув его, чтобы открыть реле внутри. Иногда вам, возможно, придется использовать отвертку с плоской головкой, чтобы отсоединить реле от компрессора.
Чтобы получить доступ к реле, откройте крышку коробки с помощью отвертки. Вы увидите защиту от перегрузки и реле внутри коробки; самая большая часть это реле.
Снимите металлический разъем, прикрепленный к реле, и зачистите провод. Используя пару плоскогубцев, возьмитесь за концы проводов и аккуратно снимите около четверти дюйма оболочки провода.
Подсоедините оба провода к корпусу реле с помощью изоленты, чтобы обойти отсутствующее реле и замкнуть цепь. Затем установите блок реле на место и правильно закройте заднюю панель.
Включите холодильник в розетку и включите источник питания. Понаблюдайте за устройством в течение нескольких часов, чтобы убедиться, что оно работает.

Обязательно обращайте внимание на признаки неисправного реле, чтобы избежать чрезмерного потребления энергии и перегрева всего устройства. С помощью этого руководства вы сможете эффективно обойти пусковое реле в вашем холодильнике. Однако мы не рекомендуем вам оставлять устройство в режиме байпаса слишком долго. Не забудьте записаться на прием к профессиональному специалисту, чтобы правильно отремонтировать реле.

Проверьте это также: Почему мой холодильник издает стук

Что такое пусковое реле? Основы Обновление

Введение

Пусковое реле — это специальный компонент для запуска компрессора с помощью однофазного асинхронного двигателя. Как отдельный компонент, его функция заключается в подключении и отключении катушки притяжения к цепям управления. В небольшом домашнем оборудовании, таком как холодильники и кондиционеры, их холодильные компрессоры в основном используют однофазные двухфазные асинхронные двигатели, требующие включения пускового реле. После завершения пуска вспомогательная обмотка автоматически отключается во избежание самовозгорания.

Каталог

Введение

Ⅰ Что такое пусковое реле?

Ⅱ Где используются пусковые реле?

Ⅲ Какие существуют типы пусковых реле?

3.1 Пусковые реле тока

3.2 Реле напряжения

Ⅳ Что такое распространенные неисправности пускового реле?

4.1 Почему пусковые реле выходят из строя?

4.2 Пример анализа

Ⅴ Как подключить реле 12 В?

Ⅵ Часто задаваемые вопросы

Ⅰ Что такое пусковое реле?

Пусковые реле относятся к категории переключателей. Они используют электромагнитные и электромеханические принципы для замыкания или размыкания контактов для управления соответствующими цепями. Реле представляет собой управляющее устройство, состоящее из двух частей: управляемой системы (входной контур) и управляющей системы (выходной контур). Когда входная величина (электричество, магнетизм, световое тепло и другие физические величины) достигает определенного значения, выходная величина резко изменяется от нуля до определенного значения (или от определенного значения до нуля). Чтобы реализовать контроль и защиту цепи, регулирование и передачу информации.

Рисунок 1. Символы электрических реле

Ⅱ Где используются пусковые реле?

Пусковое реле представляет собой элемент управления, реализующий автоматический пуск однофазного двухфазного асинхронного двигателя. Например, при запуске компрессора холодильника обмотка двигателя находится под напряжением; когда пуск заканчивается и включается нормальная работа, пусковое реле отключает питание обмотки. Существует несколько типов пусковых реле, обычно используемых в холодильниках, например, встроенные пусковые реле, пусковые реле с тяжелым молотком и полупроводниковые пусковые реле VIE.
Функция автомобильного пускового реле в основном заключается в управлении током высоковольтной линии путем управления током низковольтной линии, играя роль выключателя тока. Реле стартера является одним из компонентов системы стартера. Основная функция его в автомобиле состоит в том, чтобы начать вращение двигателя в режиме управления малым током, в режиме сильного тока, тем самым приводя во вращение ротор магнето внутри генератора, вводя сигнал импульса зажигания в воспламенитель и заставляя воспламенитель генерировать электрический ток. искры, окончательно воспламените газовую смесь в цилиндре и выполните работу.

Ⅲ Какие существуют типы пусковых реле?

3.1 Пусковые реле тока

Катушка пускового реле тока включена последовательно с рабочей обмоткой двигателя компрессора. При работающем двигателе рабочий ток проходит через катушку реле, а для его управления последовательно с пусковой обмоткой включается управляющий контакт. Тяжелые молотковые реле, PTC ( положительный температурный коэффициент ) и ртутные пусковые реле очень распространены.
(1) Реле пуска тяжелого молотка
В основном оно состоит из катушки, якоря, подвижного контакта, статического контакта и клеммы проводки.

Рис. 2. Структура реле пуска тяжелого молота

Контакт управления реле нормально разомкнут. Когда питание включено, только катушка реле и рабочая обмотка имеют ток. Поскольку ротор неподвижен, пусковой ток очень большой, так что катушка реле притягивает якорь к движению вверх, подвижный и статический контакты замыкаются, включается пусковая обмотка, и компрессор начинает вращаться. По мере увеличения скорости ток уменьшается, якорь падает под собственным весом, контакт размыкается и пусковое действие завершается.
(2) Пусковое реле PTC
Элемент PTC представляет собой термистор с положительным температурным коэффициентом, который представляет собой полупроводник типа титаната бария, легированный микроэлементами в следовых количествах и изготовленный по специальной технологии. Величина сопротивления термочувствительного элемента PTC, используемого в кондиционере, составляет всего десяток Ом в холодном состоянии, то есть он начинает находиться в состоянии пути в цепи запуска компрессора. Когда компрессор запускается, ток очень большой, так что температура термистора PTC быстро поднимается до точки Кюри (обычно от 100°C до 140°C), а его сопротивление резко возрастает и переходит в состояние разомкнутой цепи. Эта характеристика термистора PTC позволяет широко использовать его в качестве бесконтактного пускового реле в небольших компрессорах кондиционеров.

Рис. 3. Подключение пускового реле PTC

На практике пусковое реле PTC подключается параллельно с пусковым конденсатором, а затем последовательно с пусковой обмоткой компрессора. В момент, когда компрессор подключен к источнику питания, сопротивление пускового реле РТС очень мало, и в цепи оно находится в состоянии прохода, а ток, проходящий через пусковую обмотку, очень велик, что делает компрессор создает большой пусковой момент. В то же время из-за резкого увеличения сопротивления элемента PTC пусковая обмотка отключается, благодаря чему компрессор переходит в нормальное рабочее состояние.
Пусковое реле PTC имеет простую конструкцию, без контактов и движущихся частей, поэтому его работа надежна. Из-за тепловой инерции компонентов PTC после каждого запуска для охлаждения требуется от 4 до 5 минут.
(3) Ртутное пусковое реле
Состоит из катушки, сердечника плунжера, ртути и двух электродов. Потому что катушка ртутного пускового реле включена последовательно с обмоткой компрессора, и при работе через нее проходит ток.

Рис. 4. Структура реле Mercury

Катушка тока намотана снаружи цилиндра стартера, а внутренняя часть цилиндра оснащена плунжерным железным сердечником и ртутью и заполнена антиокислительным газом аргоном. Токовая катушка пускателя включена последовательно с обмоткой компрессора. Сердечник плунжера находится в нижней части стартера из-за собственного веса перед включением питания, и ртуть не контактирует с двумя электродами, поэтому клеммы ① и ② не проводят ток. Когда компрессор включен, то есть токовые катушки ③ и ④ находятся под напряжением, железный сердечник плунжера одновременно поднимает ртуть под действием электромагнитной силы, так что два электрода находятся в контакте с ртутью для проведения, и пусковая обмотка подключается к источнику питания, наконец машина запускается. При этом поднятая ртуть вытекает из отверстия в нижней части сердечника плунжера, уровень ртути падает, два электрода снова разъединяются, и компрессор переходит в нормальный режим работы.

Рисунок 5. Пусковое реле автомобиля

3.2 Реле напряжения

Пусковое реле напряжения — наиболее часто используемое пусковое реле в бытовых кондиционерах. Он состоит из катушки, железного сердечника, подвижного листа железа, подвижного контакта, фиксированных контактов и выводов.

Рисунок 6. Структура реле напряжения

Катушка его подключена параллельно пусковой обмотке компрессора, а нормально замкнутый контакт последовательно с пусковым конденсатором. После запуска компрессора напряжение на катушке реле изменяется с увеличением скорости двигателя компрессора. Когда скорость двигателя достигает от 70% до 80% номинальной скорости, напряжение на катушке заставляет ее генерировать электромагнитную силу, притягивающую якорь, так что нормально замкнутый контакт размыкается, а пусковой конденсатор становится бесполезным; когда компрессор выключен, нормально замкнутый контакт автоматически закрывается под действием пружины для подготовки к перезапуску компрессора.

Ⅳ Что такое распространенные неисправности пускового реле?

4.1 Почему пусковые реле выходят из строя?

При выходе из строя пускового реле компрессор выходит из строя, пусковой конденсатор не может быть отключен от цепи после запуска или компрессор не может быть запущен после отключения нормально замкнутого контакта перед запуском. Когда реле защиты от перегрузки выходит из строя, кондиционер не может нормально работать. Причина в том, что концы проводов реле ослабли или отвалились, места контактов изношены или приварены, загрязнены, неровны, а катушка замкнута накоротко или отсоединена.
Для компрессоров, использующих реле стартера, когда компрессор не может запуститься после шума, проверьте, в хорошем ли состоянии контакты реле стартера. Основная неисправность реле в том, что сила упругости возвратной пружины ослабевает, и при пуске контакт замыкается и выключается с трудом. Винт регулировки пускового тока можно регулировать. Если регулировочный винт поворачивается с трудом, пружину можно вытянуть плоскогубцами.

4.2 Пример анализа

Как определить, что реле запуска автомобиля сломано? Просто посмотрите на следующие анализы.
🔺 Ошибки стартера
1. Неисправность Явление и причины
При запуске стартер не вращается, возможные неисправности следующие:
(1) Сбой питания
Аккумулятору серьезно не хватает мощности, или пластина вулканизирована или короткое замыкание и т. д. Плохой контакт клеммы полюса аккумуляторной батареи и зажима провода, плохое соединение проводов пусковой цепи, плохой контакт и т. д.
(2) Starter Failure
Коллектор имеет плохой контакт со щеткой, обмотка возбуждения или обмотка якоря разомкнуты или замкнуты накоротко, изолирующая щетка заземлена, катушка электромагнитного переключателя разомкнута, замкнута, заземлена или ее контакты удалены и т. д.
(3) Неисправность реле стартера
Катушка реле стартера разомкнута, замкнута накоротко или заземлена. Контакты плохо контактируют.
(4) Отказ переключателя зажигания
Проводка переключателя зажигания ослаблена или плохой внутренний контакт.
(5) Неисправна цепь системы запуска.
Обрыв цепи, плохой контакт или отсоединение провода в пусковой цепи.
2. Методы обнаружения
(1) Проверьте источник питания.
Нажмите на клаксон или включите фары. Если звук гудка слабый или хриплый, а свет тусклее, чем обычно, это указывает на проблему с блоком питания.
(2) Проверьте стартер.
С помощью отвертки закоротите клемму, соединяющую аккумулятор и токопроводящую пластину двигателя на электромагнитном переключателе стартера. Если стартер не вращается, значит неисправность в двигателе, поэтому стартер следует разобрать и осмотреть.
(3) Проверьте электромагнитный переключатель.
С помощью отвертки замкните накоротко клемму, соединяющую реле стартера, с клеммой, соединяющей аккумулятор. Если стартер не крутит, значит неисправен электромагнитный выключатель стартера. Электромагнитный выключатель следует разобрать и осмотреть.
(4) Проверьте пусковое реле.
С помощью отвертки замкните накоротко клеммы «питание» и «стартер» на пусковом реле. Если стартер вращается, значит неисправно реле. В противном случае следует проверить следующий шаг.
(5) Проверьте замок зажигания и проводку.
Соедините «аккумулятор» реле стартера с замком зажигания напрямую. Если стартер работает нормально, значит, неисправность кроется в линии от реле стартера до замка зажигания.

🔺 Плохой стартер
1. Неисправность Явление и причины
При запуске скорость стартера явно низкая или даже останавливается. Возможные неисправности:
(1) Сбой питания
Отказ батареи или короткое замыкание из-за вулканизации пластины, плохой контакт в пусковом проводе питания и т. д.
(2) Неисправность стартера
Плохой контакт коллектора со щеткой, плохой контакт контактной пластины электромагнитного выключателя и контакта, локальное короткое замыкание обмотки возбуждения двигателя или обмотки якоря и т. д.
2. Обнаружение Методы
Если стартер работает слабо, сначала проверьте источник питания стартера. Стартер следует разобрать и проверить, нет ли проблем с питанием стартера. Сначала проверьте контакт между контактной пластиной электромагнитного переключателя, коммутатором и щеткой, а затем проверьте обмотку возбуждения и якорь.

Рисунок 7. Структура теплового реле

🔺 Стартер на холостом ходу
1. Неисправности и причины
После включения пускового переключателя быстро вращается только стартер, но коленвал двигателя не вращается, что указывает на работу стартера цепь разблокирована. Так что неисправность может крыться в трансмиссии стартера и зубчатом венце маховика.
2. Методы обнаружения
(1) Если стартер работает на холостом ходу при ударе шестерен, это указывает на то, что зубья зубчатого венца маховика или зубья шестерни стартера сильно изношены или повреждены, что приводит к неправильному зацеплению.
(2) К неисправностям трансмиссионного устройства стартера относятся: повреждена пружина одностороннего зацепления; ролики одностороннего зацепления сильно изношены; шлицевая канавка втулки одностороннего зацепления заржавела. Эти неисправности будут препятствовать нормальному движению шестерни и приведут к тому, что она не сможет точно взаимодействовать с зубчатым венцом маховика.
(3) В некоторых устройствах стартерной трансмиссии используется одноступенчатый планетарный редуктор, который имеет компактную конструкцию, большое передаточное число и высокую эффективность. Но при использовании нагрузка часто слишком велика, чтобы сжечь устройство. Некоторые используют муфты с фрикционными дисками. При повреждении нажимной пружины шлицы ржавеют и застревают, что приводит к проскальзыванию фрикциона, что также приведет к повреждению стартера.

Как решить эти проблемы, когда мы знаем о выходе из строя пускового реле? Посмотрите видео ниже:

Как проверить и заменить реле стартера?
Ⅴ Как подключить реле 12 В?
Пусковое реле представляет собой низковольтное реле постоянного тока. Когда мы хотим запустить силовое оборудование, мы подключаем катушку реле стартера к напряжению постоянного тока и создаем магнитную силу, чтобы притянуть главный контакт электромагнитного переключателя, и подаем постоянный ток, подаваемый аккумулятором, на стартер, который используется для привода силовых машин и оборудования для запуска. Чтобы четко понять взаимодействие пускового реле и двигателя, ниже нарисована их физическая схема.
Рисунок 8. Схема подключения пускового реле 12 В
Из рисунка видно, что электромагнитное пусковое реле имеет три болта проводки, два из которых толстые (③ и ④), а один тонкий. (⑤). Тонкий проводной болт — это подводящий провод (плюс +) втягивающей катушки реле. В это время он подключен к отрицательному (отрицательному заземлению) через переключатель кнопки запуска (или переключатель ручки). Нажмите кнопку запуска, и катушка электромагнитного реле запитана, главный контакт замкнут, постоянный ток батареи и катушка стартера образуют полностью замкнутое состояние, и, наконец, двигатель начинает вращаться, тем самым приводя в движение механическую мощность. оборудование для работы.
Примечание. Для реле стартера с тремя контактами болт, помеченный красным, обычно является плюсовой клеммой аккумулятора (③), а другой толстый проводной болт подключается к стартеру (④). Если проводка перепутана, когда тонкий клеммный болт соединен с землей, пусковой двигатель не работает. Это связано с тем, что внутренний вывод катушки пускового реле является общим с выводом толстой проводки. В это время следует поменять местами толстую клемму проводки.
Токовое пусковое реле имеет два толстых болта проводки, посередине выходит мягкий провод, из провода выходит два вывода. По сути, принцип работы у него такой же, как и у трех проводных столбов. Среди двух проводов, выходящих сюда, один уже находится внутри пускового реле, заземляющего утюг, вам нужно только подключить два провода от него к выключателю кнопки запуска, чтобы запустить двигатель.

Ⅵ Часто задаваемые вопросы
1. Что такое пусковое реле?
Реле стартера — это устройство, которое использует небольшое количество электрического тока от выключателя зажигания для возбуждения электромагнита, который приводит в действие выключатель с большим током, который, в свою очередь, запускает работу стартера или соленоида стартера.

2. Какова функция пускового реле?
Реле стартера действует как замыкатель электрической цепи или автоматический выключатель между аккумуляторной батареей автомобиля и стартером. Это помогает увеличить ток батареи, так что при зажигании требуется не такой большой ток.

3. Что такое пусковое реле в холодильнике?
Пусковое реле холодильника — это устройство, которое запускает компрессор внутри холодильника. Если сгорело пусковое реле холодильника, то компрессор может не работать и салон не замерзнет.

4. Можно ли обойти реле холодильника?
С помощью плоской отвертки нажмите на пространство между реле и его корпусом. Затем нажмите на само реле и вытащите его, чтобы вынуть из холодильника. … Используя изоленту, соедините оба конца провода обратно с корпусом реле, чтобы он полностью обошёл отсутствующее реле и замкнул цепь.

5. Что происходит, когда реле стартера выходит из строя?
Если реле стартера вышло из строя, электрический сигнал никогда не пройдет от аккумулятора к стартеру. В результате ваш двигатель не заведется, сколько бы раз вы ни поворачивали ключ. Неисправное реле часто издает слышимый щелчок при повороте автомобиля.

6. Как долго работает реле стартера?
Реле стартера — это долговечный компонент, который может прослужить до 100 000 миль. Так что замена стоит своих денег.

7. Реле стартера и реле зажигания — это одно и то же?
В случае со стартером выключатель зажигания подает сигнал на реле/соленоид (возможно, через компьютер), и реле/соленоид включает цепь стартера, чтобы включить стартер. Теперь термины «реле» и «соленоид» часто используются взаимозаменяемо, и возникает много путаницы в отношении того, что есть что.

8. Нужно ли реле стартера?
Он позволяет протекать большому току, когда вы поворачиваете ключ зажигания или нажимаете кнопку запуска автомобиля. Замок зажигания не может справиться с большим током, потребляемым стартерным двигателем. Без реле он бы сгорел. … Если реле стартера не работает, это может означать, что автомобиль не заводится.
Запуск холодильника без пускового реле, пока вы ждете запчасти
Мне потребовалось 24 часа, чтобы заметить, что мой холодильник Maytag с верхней морозильной камерой (PTB2454GR) перестал охлаждать. (Хорошо, лужа на полу помогла мне заметить). При запуске (кажется, в субботу утром) был щелчок, 10 секунд жужжания, потом тишина. Это будет повторяться каждые 2-3 минуты. Я не особо об этом думал, думая, что это льдогенератор ведет себя странно. Что я должен был заметить, так это полное отсутствие шума компрессора — только вентилятор. На самом деле даже этого шума не было — было тихо.
В конце концов я понял, что пусковое реле (если его вообще можно так назвать) требует замены, но изначально проблема была не в этом — проблема, как оказалось, заключалась в одном упаковке арахиса . Да, один орешек — он застрял в вентиляторе конденсатора, буквально не давая ему работать. Это, в свою очередь, вероятно, вызвало образование льда или каким-либо другим образом увеличило нагрузку на компрессор, что, в свою очередь, привело к отключению пускового реле. Честно говоря, я не уверен, как долго там находился арахис — может быть, месяцы, а может, всего день.
Итак, если вы наблюдаете подобное поведение (см. первый абзац), это шаги по устранению неполадок и временному исправлению ситуации ( Отказ от ответственности : существует очень большая вероятность поражения электрическим током в процессе, как и при любом высоком напряжении прибор). У меня есть небольшая схема подключения, которая объясняет, что и почему здесь.
Мне потребовалось некоторое время, чтобы понять, как работает холодильник.
Завод
Итак, вот схема, которая может помочь.

Температурный термостат наверху внутри устройства включает питание, которое возвращается через разъем Molex к оранжево-синим проводам
Оранжевый + Синий подходят как к вентилятору конденсатора , так и к блоку управления компрессором
.
Внутри реле (белая коробка, которая выглядит как простой соединительный жгут на компрессоре) есть два интересующих устройства: PTC и Перегрузка ( OL )
PTC — странная штука, вроде термочувствительный проводник — в холодном состоянии проводит, в горячем — нет. Когда через него проходит ток, он нагревается. Это означает, что когда питание подается впервые, оно закорачивает клеммы 1 и 2 (также Конденсатор работы двигателя ), и питание подается на обе обмотки компрессора, позволяя ему запуститься. Как только он становится горячим (я предполагаю, что это происходит за секунды), питание остается поданным только на одну обмотку, и это все, что нужно компрессору для работы в это время
Как только PTC «размыкает» рабочий конденсатор, конденсатор генерирует несоответствующую фазу вещь, которую я не удосужился полностью понять, я подозреваю, что это связано с эффективностью или с перегрузкой двигателя, когда он работает на полной скорости.

Довольно просто, правда? Итак, в моем случае, как только я снял реле с PTC/перегрузкой внутри, я услышал грохот частей в нем, поэтому я разобрал его и обнаружил внутри куски серебристого предмета в форме монеты, он выглядел так, как будто он разбился. , что, вероятно, произошло после 8 лет повторяющихся циклов холодного / горячего и вчерашнего опыта с заклинившим конденсаторным двигателем.
Диагностика
Контроль температуры
Если ваш холодильник недостаточно холодный и вентилятор конденсатора не работает, проблема, скорее всего, в проводке контроля температуры наверху, а не в чем-то здесь. Вам нужно будет разобрать блок шкалы температуры и сделать некоторые зондирования там. Конечно, ваш вентилятор может быть застрелен, и вы также можете проверить наличие 120 В на жгуте вентилятора. Если вентилятор работает, то, скорее всего, система контроля температуры в порядке.
Компрессор
Рекомендуется сначала убедиться, что компрессор в порядке: используйте мультиметр (отключите все компоненты от сети!) и проверьте сопротивление на каждой паре контактов на самом компрессоре (всего 3 комбинации). Два ваших показания должны быть меньше третьего (два имеют одинаковое сопротивление на моем холодильнике), а третье должно быть суммой двух (см. диаграмму, A-B проходит через C). Например: 4 Ом, 4 Ом, 8 Ом . Если это значительно отличается от этого общего правила, вы, вероятно, собираетесь купить новый холодильник, потому что обмотки компрессора не очень хорошо себя чувствуют.
Дополнительное примечание от HarryT ниже: Вы также должны проверить, что обмотки не закорочены на шасси (любой из трех контактов)
Перегрузка
Релейный блок имеет компонент перегрузки. Если вы слышите жужжание в течение 5-10 секунд, а затем ничего, он почти наверняка выполняет свою работу, но вы можете легко проверить, что он не открыт — просто используйте измеритель, чтобы проверить между ножевым контактом снаружи и штыревым контактом на внутренняя часть блока (та, к которой ведет синий провод). Должна быть преемственность. На самом деле должна быть непрерывность между передней и задней частью на всех трех клеммах, и именно поэтому многие люди сначала предполагают, что белая коробка — это не что иное, как жгут проводов, когда на самом деле в ней есть реле PTC и блок перегрузки.
ПТК
Что ж, как я уже упоминал, если в блоке реле что-то дребезжит, то это куски того, что раньше было PTC. Однако, когда все отключено от коробки и после того, как оно остынет, должна быть некоторая (на самом деле значительная) непрерывность между клеммами 1 и 2 (белый и оранжевый на моем холодильнике). Если он полностью открыт, PTC не работает, и компрессор не может запуститься.
Рабочий конденсатор
Вероятно, для проверки нужны какие-то электронные тестовые инструменты, хотя я уверен, что вы можете просто подать на него 120 В переменного тока на некоторое время, а затем измерить напряжение — напряжение должно медленно падать. Вы также можете просто применить омметр к незаряженному конденсатору, и он должен резко подняться, а затем постепенно упасть. у меня 9 модель0052 JSU18X156AQA , хотя я подозреваю, что все, что соответствует требованиям 15 мкФ 10000AFC 180 В+, подойдет.
Кризис
Стало ясно, что мне нужна новая деталь, но сейчас воскресенье, магазины закрыты, а у меня полный холодильник тающего мяса, рыбы, молочных продуктов, пельменей и, самое главное, бутербродов с мороженым! Я не могу съесть их все, так что это чрезвычайная ситуация. В этот момент температура наружного воздуха составляла около 36 ° F, что делало ее идеальной для содержимого холодильника, но не морозильной камеры.
Взлом
Я провел исследование, пришел к вышеприведенному пониманию диаграммы… и тогда оставалось попробовать только одно. Видишь ли, если сломанная часть (PTC) делает только короткое замыкание конденсатора, то почему бы и нет… (ОК, помните заявление об отказе от ответственности? Вы взорвали себя — не моя вина ). Поэтому я ослабил клеммы на рабочем конденсаторе, чтобы я мог поместить на них отвертку, подключил холодильник, и, пока он гудел (перегрузка, которая может отключить заглохший компрессор), я замкнул клеммы. (Да моя отвертка изолирована, и да я затаил дыхание от страха). искра запомнилась, а вот компрессор завел ! Все, что для этого потребовалось, было примерно на 0,2 секунды меньше дуги.
(Примечание: в моем чтении литература предупреждает, что разрядка конденсатора должна производиться через резистор большой мощности не менее 1000 Ом. .. очевидно, я пропустил этот шаг)
Итак, теперь у меня есть холодильник, который будет работать до достигает удовлетворительной температуры, после чего он отключается до тех пор, пока не нагреется достаточно, чтобы снова включить его (что может занять несколько часов). В этот момент он вернется в состояние «Я не могу запустить», как и раньше, пока я снова не закорочу конденсатор. Меня это устраивает, потому что он отлично поддерживает температуру в течение 12 часов, и я надеюсь, что получу деталь завтра.
Безопасность
Мне не слишком удобно доверять свою пожарную безопасность и благополучие компрессора перегрузочному блоку, поэтому я отключаю холодильник, как только он остынет и выключится. Если устройство перегрузки выйдет из строя и застрянет в закрытом состоянии, компрессор будет остановлен на неопределенный срок. Надеюсь завтра все закончится.
Обновление
На следующий день я получил сменный комплект «Пусковое реле» (как его назвали в магазине), в котором были похожие, но не идентичные детали. Комплект обошелся мне примерно в 45 долларов. В основном все подошло, за исключением того, что один из выводов конденсатора был меньше, чем на оригинале. Естественно, я согнул его и наклеил, позже сообразив, что в комплект входит переходник для клемм с малым и большим лезвиями (да) … Он работает нормально, на самом деле, он отлично работает с тех пор (с 2009 года)., а сейчас 2016 год).
Холодильник настолько старый, что пластиковые дверные ручки пожелтели и сгнили, я зашкурил их, а потом покрасил краской krylon fusion (белый), выглядит вполне прилично.

Холодильник Щелчок | Попробуйте эти быстрые решения

Перейти к:

Если вы слышите щелчок холодильника, возможно, он вышел из строя и его необходимо заменить. Но есть несколько простых решений, которые нужно попробовать, прежде чем звонить в местную мастерскую по ремонту бытовой техники. Читайте дальше, чтобы узнать больше.

Отказ от ответственности: REthority поддерживается рекламой и участием в партнерских программах. Мы можем получать комиссию, когда вы переходите по нашим ссылкам. Информация, включенная в этот пост, предназначена только для информационных целей и не должна восприниматься как юридическая или финансовая консультация.

Узнать цену

Найти местный ремонт бытовой техники

Мы сотрудничаем с Networx, чтобы помочь вам найти местных специалистов по ремонту бытовой техники. Нажмите ниже, чтобы получить БЕСПЛАТНУЮ цитату.

Find Appliance Repair

Мы можем получить комиссию, когда вы щелкнете по этой ссылке, без каких-либо дополнительных затрат для вас.

4 Распространенные причины щелчков холодильника

Щелчки холодильника вызываются одной из нескольких причин. Щелкающий звук может исходить от змеевиков конденсатора вашего холодильника, компрессора, пускового реле или вентилятора конденсатора.

Один из первых методов устранения неполадок, который вы должны использовать, — определить, правильно ли охлаждает холодильник. Если щелкающий звук сопровождается нормальным охлаждением, перейдите к разделу «Вентилятор конденсатора».

Если щелкающий звук сопровождается потерей охлаждения (и лужей воды или испорченной пищей), продолжайте читать, чтобы определить причину проблемы. Вот как определить, какая проблема возникает с вашим холодильником, и как ее исправить.

Вам также могут понравиться:

Лучшие холодильники
Лучшие встраиваемые холодильники

1. Грязные змеевики конденсатора

У компрессора вашего холодильника простая задача: сжимать газ, охлаждающий холодильник. После сжатия охлаждающий газ проходит через змеевики конденсатора, помогая рассеивать тепло от газа, чтобы его можно было снова сжать.

Этот процесс работает очень хорошо, но грязные змеевики конденсатора могут нарушить его работу и снизить охлаждающую способность. Когда змеевики конденсатора покрыты грязью, кухонным жиром, пылью или шерстью домашних животных, они не работают эффективно.

Они не могут излучать или рассеивать тепло так же хорошо, как в чистом виде. Грязь и пыль по существу создают физический барьер, который не дает теплообменникам избавляться от избыточного тепла от сжатого газа.

Как это связано со щелчком холодильника? Когда холодильник не может эффективно охлаждать, он чаще запускает свои части, чтобы достичь нужной температуры.

Если виноваты грязные змеевики конденсатора, щелкающий звук, который вы слышите, на самом деле является звуком многократного включения компрессора холодильника.

В нормальных условиях компрессор не должен включаться так часто, потому что он эффективно охлаждает холодильник.

Грязные змеевики конденсатора: исправление

Если змеевик конденсатора грязный, быстрое решение — очистить его. Вы можете зайти в магазин, где продаются предметы сантехники, и купить специальную щетку для конденсатора, предназначенную для эффективной очистки змеевиков конденсатора.

В противном случае можно использовать пылесос и сухую чистую ткань.

Прежде чем пытаться очистить змеевик конденсатора, отключите холодильник от сети, чтобы избежать поражения электрическим током.
Затем вытащите холодильник, чтобы облегчить доступ к змеевику конденсатора. В зависимости от модели холодильника змеевики могут находиться за холодильником или на его дне.
Теперь вы можете использовать конденсорную щетку, чтобы проникнуть между изгибами катушки и тщательно очистить ее. Если вместо этого вы используете пылесос и сухую ткань, используйте насадку для шланга, чтобы собрать как можно больше пыли и мусора с катушки. Затем протрите поверхность сухой чистой тканью, чтобы удалить оставшуюся грязь.
Снова подключите холодильник и прислушайтесь, не слышно ли больше щелчков холодильника.

Если нет, то это отличная новость — вы исправили это простой очисткой змеевика конденсатора! Если вы все еще слышите щелчок, продолжайте читать, чтобы узнать, в чем может быть проблема, и нужно ли вам вызывать специалиста.

2. Неисправный компрессор

Как мы уже упоминали, компрессор холодильника сжимает охлаждающий газ, который поддерживает холод в холодильнике. Если есть проблема с вашим компрессором, он может часто издавать щелкающие звуки, и его необходимо полностью заменить.

Неисправный компрессор может сопровождаться практически полным отсутствием охлаждения в вашем холодильнике. Таким образом, вы можете почувствовать запах испорченной пищи или заметить конденсат на предметах внутри.

Компрессор обычно работает около 50% времени в старых холодильниках и до 90% времени в новых энергосберегающих моделях.

Большая часть энергии используется, когда компрессор фактически включается и выключается, поэтому модели, в которых работает компрессор, чаще экономят энергию и затраты. Если ваш компрессор постоянно включается и выключается, вы каждый раз будете слышать щелчок.

Это может быть связано с перегрузкой электроэнергии, перегревом или чем-то банальным, например, не выключается свет в холодильнике или заблокированы вентиляционные отверстия.

Неисправный компрессор: исправление

Внутренняя работа компрессоров может быть сложной задачей, поэтому, если проблема связана с вашим компрессором, лучше всего вызвать профессионала.

Они могут точно диагностировать, что не так с вашим компрессором, и определить, нужно ли его заменить или найти недорогое и простое решение.

3. Неисправное пусковое реле

Одной из проблем, с которыми может столкнуться компрессор холодильника, является неисправное пусковое реле. Если пусковое реле не работает должным образом или вообще не работает, вы будете слышать тихие щелчки каждые несколько минут.

Это происходит из-за того, что компрессор пытается включиться, терпит неудачу и повторяет попытку через заданный интервал времени. Пусковое реле включает компрессор по механически заданному графику или когда температура поднимается выше определенного диапазона.

Пусковое реле представляет собой небольшую коробку, прикрепленную к компрессору сбоку. Он запускает процесс охлаждения, заставляя компрессор начать сжимать газообразный хладагент.

Если вы считаете, что пусковое реле может быть причиной щелчка холодильника, в этом легко убедиться самостоятельно, пока не вызывая специалиста.

Реле плохого запуска: исправление

Отключите холодильник от сети. Найдите компрессор и прикрепленное к нему пусковое реле (небольшая коробка, прикрепленная к компрессору). Возможно, вам придется снять заднюю панель, чтобы получить к ней доступ.
Отсоедините пусковое реле от компрессора. Аккуратно встряхните его и прислушайтесь к дребезжащему звуку. Если вы слышите дребезжание, это указывает на необходимость замены пускового реле.
Посетите хозяйственный магазин со своим старым пусковым реле. Они смогут предоставить вам правильную запасную часть.
Подсоедините пусковое реле к компрессору в той же точке, замените заднюю панель и снова включите холодильник. Это должно прекратить щелкающий звук холодильника.

Если щелкающий звук не прекращается, вы можете проверить еще одну вещь: вентилятор конденсатора.

4. Сломанный вентилятор конденсатора

Если ваш холодильник по-прежнему эффективно охлаждает, но вы слышите щелкающий звук (это может быть скрежет, лязг или звук вообще отсутствует), проверьте вентилятор конденсатора.

Он отвечает за продувку воздухом змеевика конденсатора для переноса и распределения холодного воздуха из газообразного хладагента внутри. У вентиляторов конденсатора может быть несколько проблем.

Они могут заклинить, лезвия могут погнуться и царапать или щелкать по другим частям холодильника, или они могут перестать работать.

Неисправный вентилятор конденсатора: исправление

Отключите холодильник от сети и отодвиньте его от стены. Снимите нижнюю заднюю панель и найдите внутри небольшой вентилятор рядом с компрессором.
Попробуйте вручную повернуть вентилятор конденсатора. Вращается ли он свободно или воссоздает звук щелчка, который вы слышали?
Если вы слышали тот же звук, и вы видите, что лезвия согнуты не по форме, вы можете осторожно отогнуть их обратно, чтобы посмотреть, решит ли это проблему. Замените нижнюю заднюю панель и снова включите холодильник, чтобы проверить, работает ли он.

Если вентилятор конденсатора не вращается, щелкающий звук, вероятно, вызван перегревом компрессора. В этом случае вам понадобится новый вентилятор конденсатора.

Вы можете вызвать специалиста, чтобы убедиться, что нужная деталь правильно установлена, или заказать деталь самостоятельно и установить ее вместо старого вентилятора.

Техническое обслуживание холодильника

Если вам удалось избавиться от щелчков холодильника, очистив змеевики конденсатора, заменив пусковое реле или изменив форму вентилятора конденсатора, запомните решение, которое сработало.

Если вы когда-нибудь услышите, как ваш холодильник начинает издавать щелкающий звук, вы будете знать, что нужно проверить в первую очередь. Как всегда, в случае крупной бытовой техники соблюдение графика регулярного технического обслуживания помогает избежать более дорогостоящих проблем в будущем.

Старайтесь содержать змеевики конденсатора в чистоте. Убедитесь, что вентиляционные отверстия не заблокированы, и держите дверь закрытой как можно чаще. Наконец, не кладите слишком много или слишком мало продуктов в холодильник.

Если вы будете правильно ухаживать за своим холодильником, вы сохраните его в лучшем рабочем состоянии, избежите ненужных обращений в сервисную службу и увеличите срок его службы.

Когда следует обратиться к специалисту по поводу щелчков холодильника

Рекомендуем воспользоваться этими простыми методами устранения неполадок, чтобы узнать, сможете ли вы быстро решить проблему, когда холодильник издает щелкающий звук.

Однако, если ни одно из вышеперечисленных решений не решило проблему, не продолжайте возиться с ним. Вам следует вызвать профессионального мастера по ремонту бытовой техники.

С таким количеством различных моделей и типов холодильников и отсутствием недостатка информации, доступной в Интернете, вы можете в конечном итоге потратить много денег на ненужные детали, повредить основные части вашего холодильника и потратить время на поиск и устранение неисправностей.

Реле холодильника как работает: Принцип действия пускозащитного реле холодильника и как его учитывать при ремонте – ALM Запчасти

Пускозащитное реле холодильника: конструкция и работа

Запуск асинхронного двигателя однофазной сетью 230 вольт

Принцип действия пускозащитного реле

Конструкция пускозащитного реле

принцип работы, замена своими руками

Как работает пусковое реле

Электрическая схема устройства

Замыкание контактов в пусковом реле

Позистор в пусковом реле

Регулировка пускового реле холодильника

Как проверить пусковое реле холодильника

Где находится реле

Пошаговая инструкция по подключению

Регулировка и пусконаладочный процесс

Пошаговая инструкция по подключению

Схема подключения пускового реле холодильника

Индукционное замыкание

Позисторное включение

Видео: пусковое реле компрессора холодильника

Реализация защиты токового типа

Воздушный компрессор из деталей холодильника и огнетушителя

Рекомендованные сообщения

Техника безопасности: важнейший элемент ремонта

Принцип действия пускозащитного реле

Как подключить и запустить

Схема

как проверить и подключить без реле, сопротивление обмоток

Как проверить параметры работы компрессора холодильника

Регулировка пускового реле холодильника

Возможно ли и как подключить компрессор от холодильника без реле

Электрическое сопротивление обмоток компрессора холодильника

Как проверить и запустить компрессор холодильника (видео)

Ремонт или замена пускового реле холодильника

Как работает реле

Запуск асинхронного двигателя однофазной сетью 230 вольт

Причины поломки

Принцип действия пускозащитного реле

Замена реле своими руками

Как проверить реле холодильника пусковое с компрессором на работоспособность

О проверке

Проверка работоспособности компрессора без реле

Неисправности агрегата Индезит

Неполадки агрегата Атлант

Как проверить пускозащитное реле и термореле холодильника на работоспособность

Схема подключения пускового реле

Механизм индукционного замыкания

Позисторный механизм включения

Схема термореле

Проверка реле холодильника на работоспособность

Проверка устройств РТП-1 и РТК-Х

Проверка устройств ДХР и LS-08B

Проверка термореле

Как проверить пусковое реле холодильника с помощью мультиметра

Как проверить пусковое реле и термостат холодильника на работоспособность

Схема подключения пускового реле

Индукционная цепь

Позисторный механизм переключения

Схема теплового реле

Проверка реле холодильника на работоспособность

Проверка устройств RTP-1 и RTK-X

Проверка устройств DXR и LS-08B

Проверьте термореле

Как обойти пусковое реле холодильника

Что делает пусковое реле в холодильнике?

Как узнать, что реле вашего холодильника неисправно?

Как обойти неисправное пусковое реле холодильника

Что такое пусковое реле? Основы Обновление

Введение

Каталог

Ⅰ Что такое пусковое реле?

Ⅱ Где используются пусковые реле?

Ⅲ Какие существуют типы пусковых реле?

3.1 Пусковые реле тока

3.2 Реле напряжения

Ⅳ Что такое распространенные неисправности пускового реле?

4.1 Почему пусковые реле выходят из строя?

4.2 Пример анализа

Ⅴ Как подключить реле 12 В?

Ⅵ Часто задаваемые вопросы
