Реле холодильника температуры: Датчик реле температуры холодильника купить в интернет магазине 👍

Как проверить температурное реле холодильника

Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким приспособлением служит пускозащитное реле. Немаловажную роль в холодильных установках играет термореле. Его неисправность может привести к неправильному режиму охлаждения и утрате работоспособности оборудования.

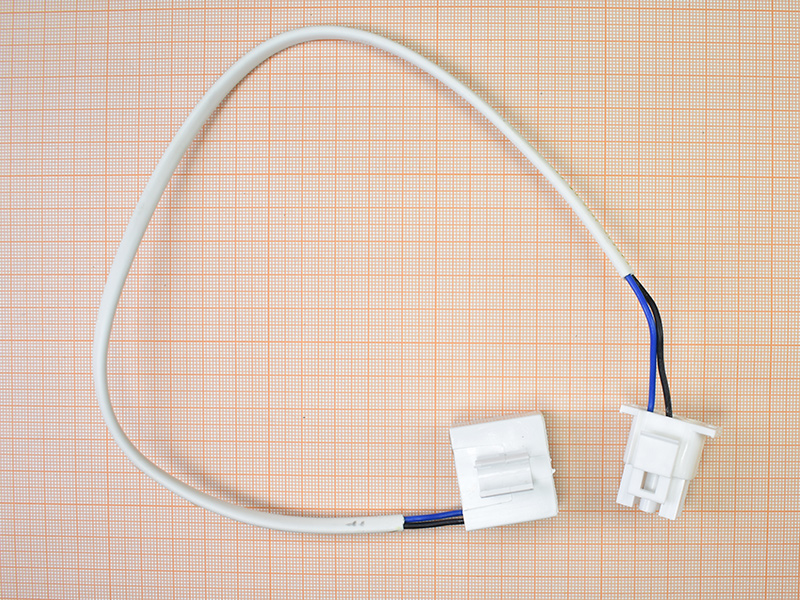

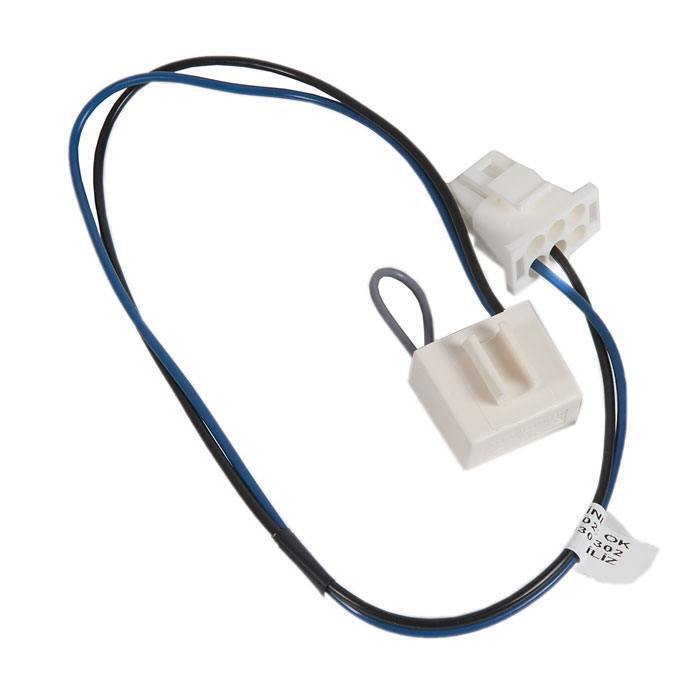

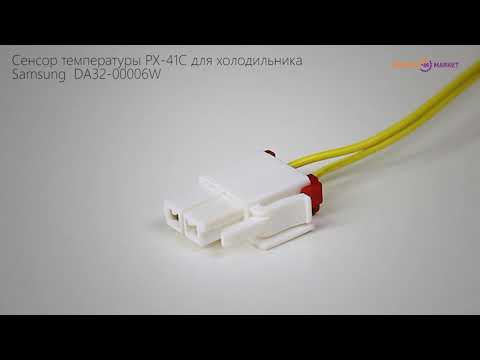

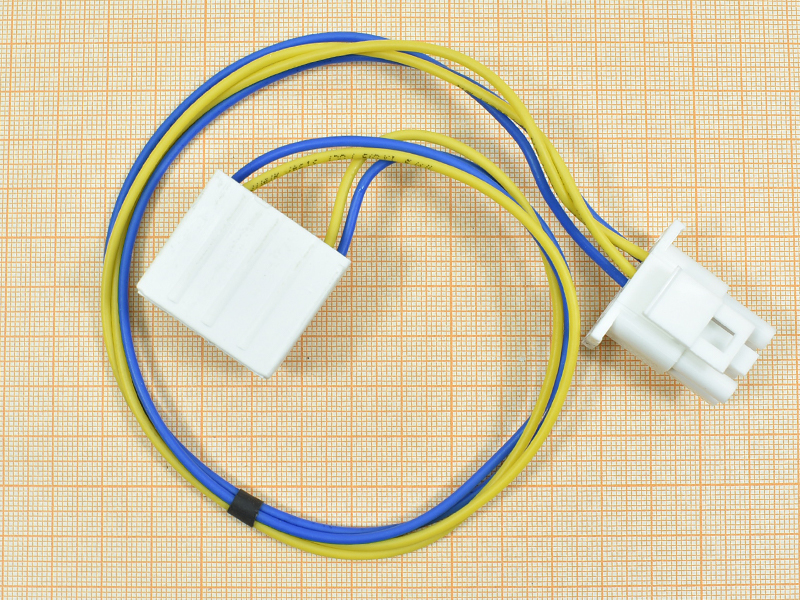

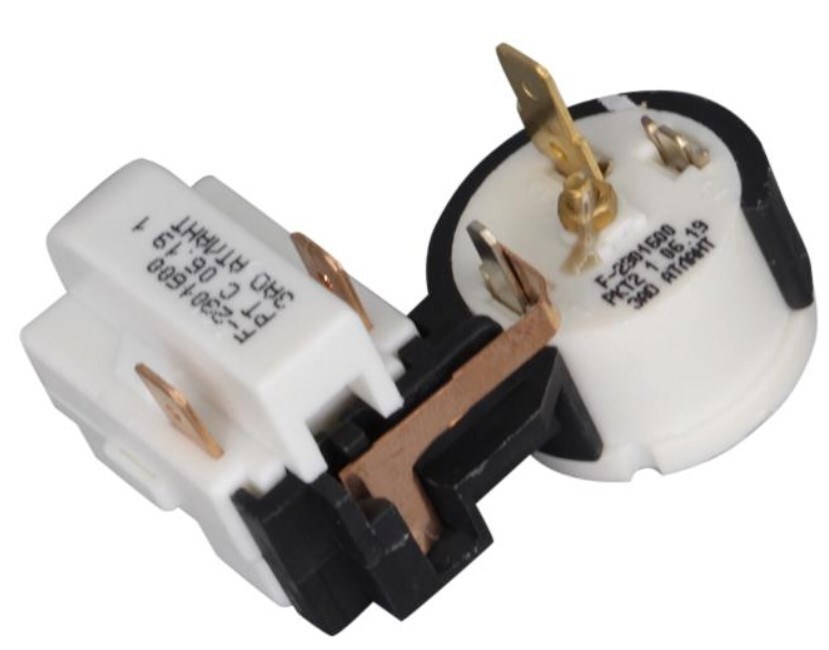

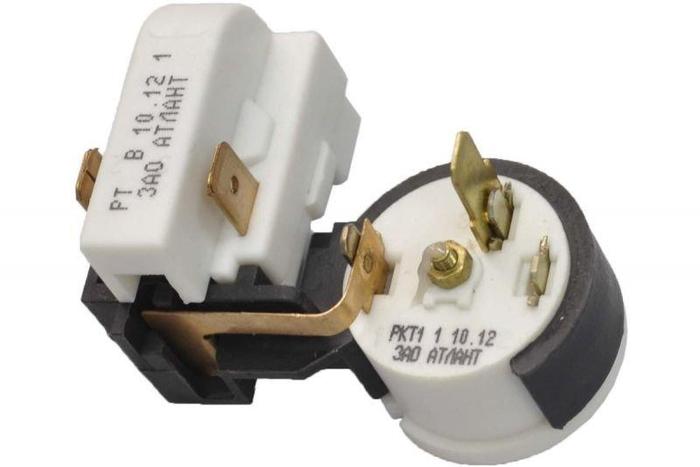

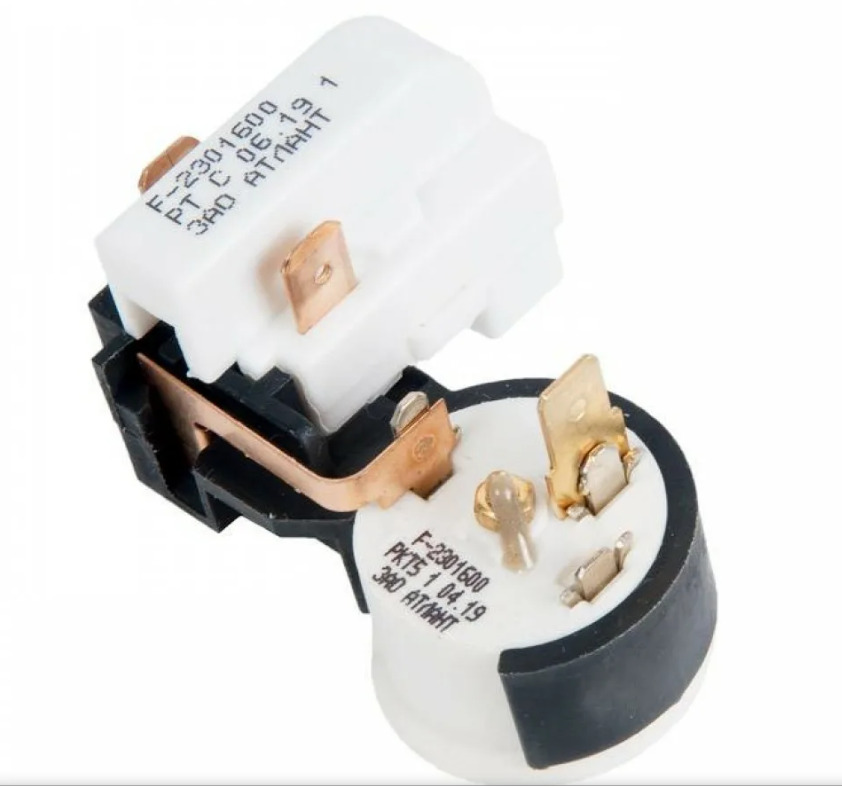

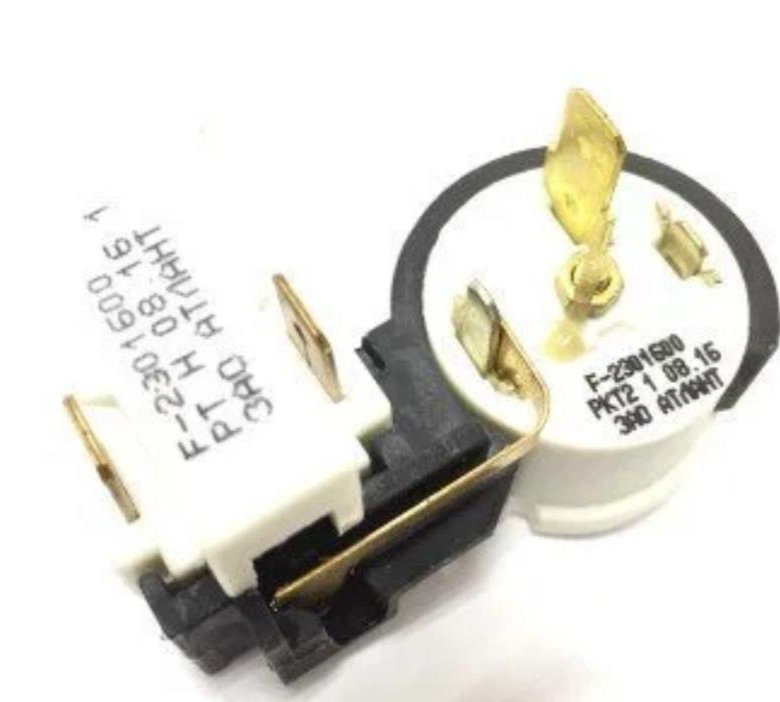

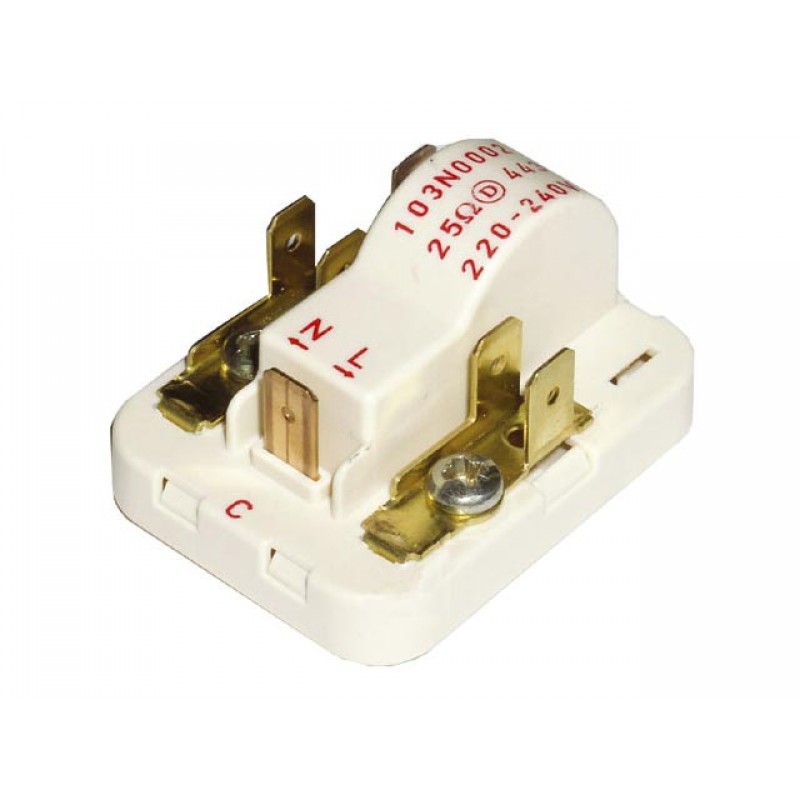

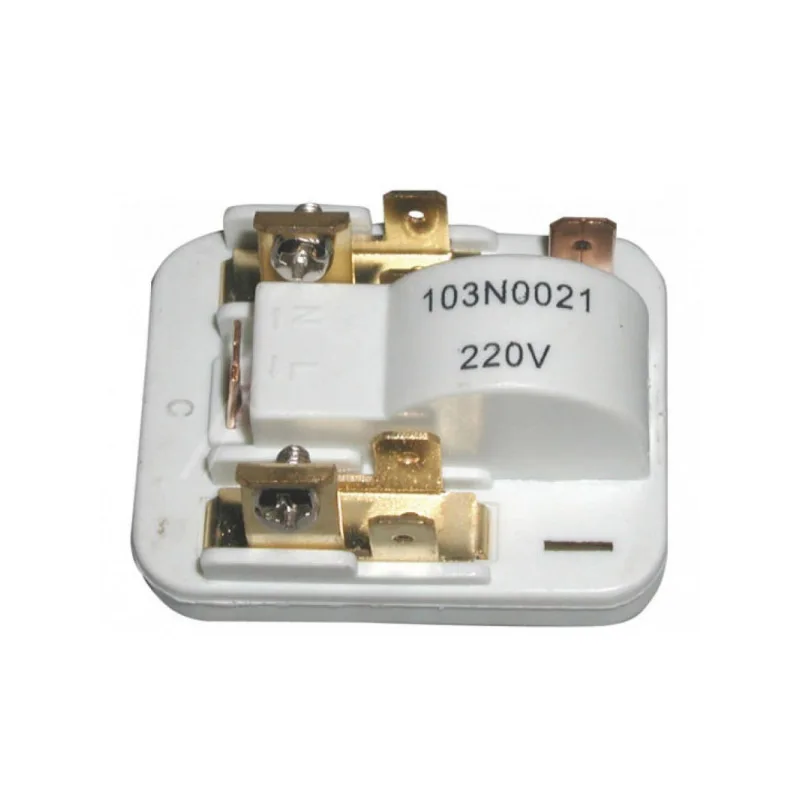

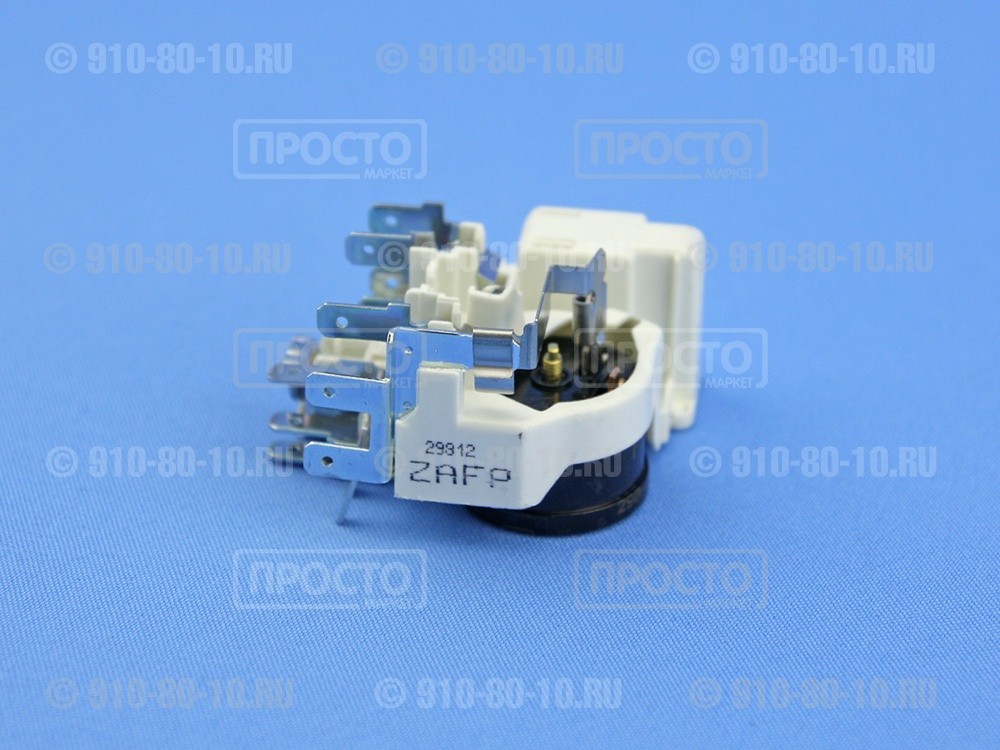

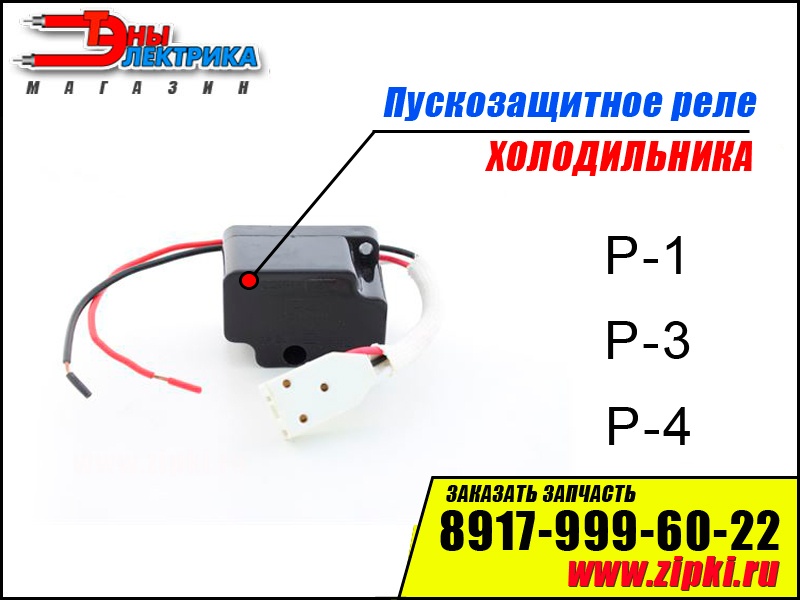

Пускозащитное реле – вид сверху

Схема подключения пускового реле

Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки – пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на нее переменного тока.

Важно! Для регулировки процесса подачи и отключения питания на пусковую, рабочую обмотку электродвигателя, а также для функции защиты от перегрузок, предусмотрено пускозащитное реле.

Механизм индукционного замыкания

Схема подключения реле не сложная. На вход устройства подается питание условно «ноль» и «фаза», а на выходе «фаза» разделяется на две линии. Первая линия соединяется с рабочей обмоткой электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток на рабочую обмотку подается через пружину с высоким сопротивлением, а далее через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивании двигателя, замыкании между витками и др. поломках) нагревается пружина, соприкасающаяся с перемычкой, которая под воздействием температуры меняет свою форму, тем самым размыкая контакт и отключая компрессор.

Схема индукционного замыкания

В этой схеме для запуска электродвигателя применяется катушка (К1), которая последовательно подключена в цепь с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, замыкающий пусковой контакт. После набирания оборотов ротором, ток в цепи понижается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается силой тяжести либо компенсирующей пружинкой.

Позисторный механизм включения

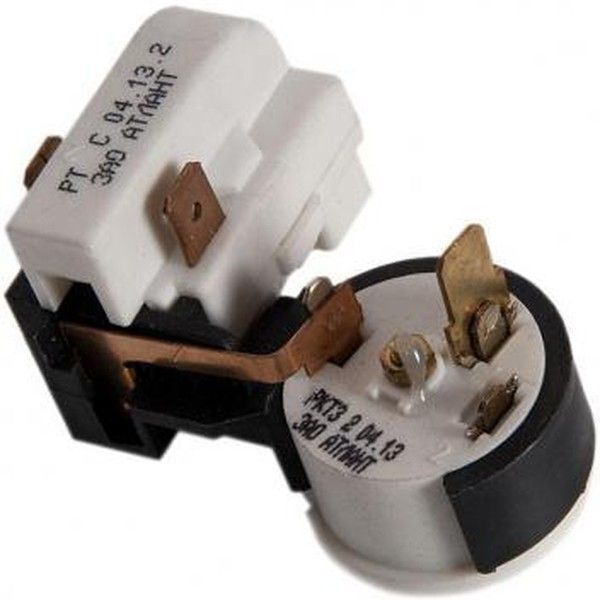

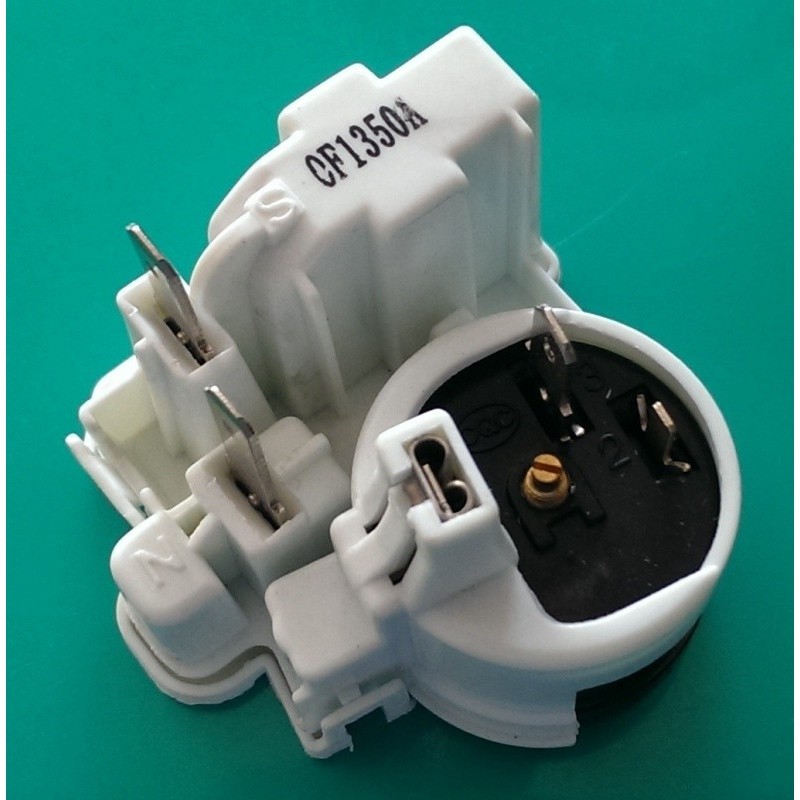

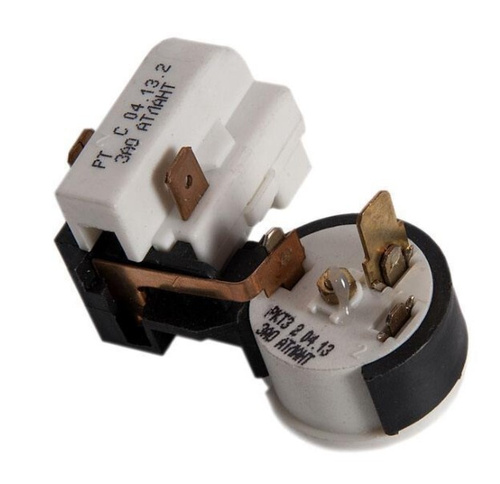

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.

Позисторный механизм включения

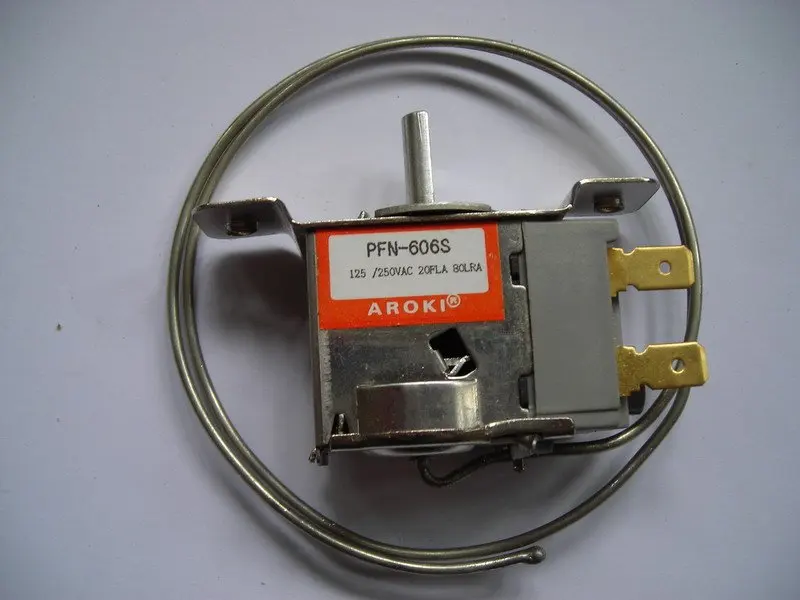

Схема термореле

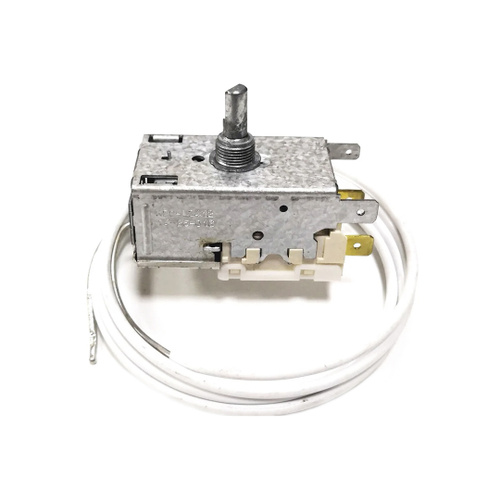

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:

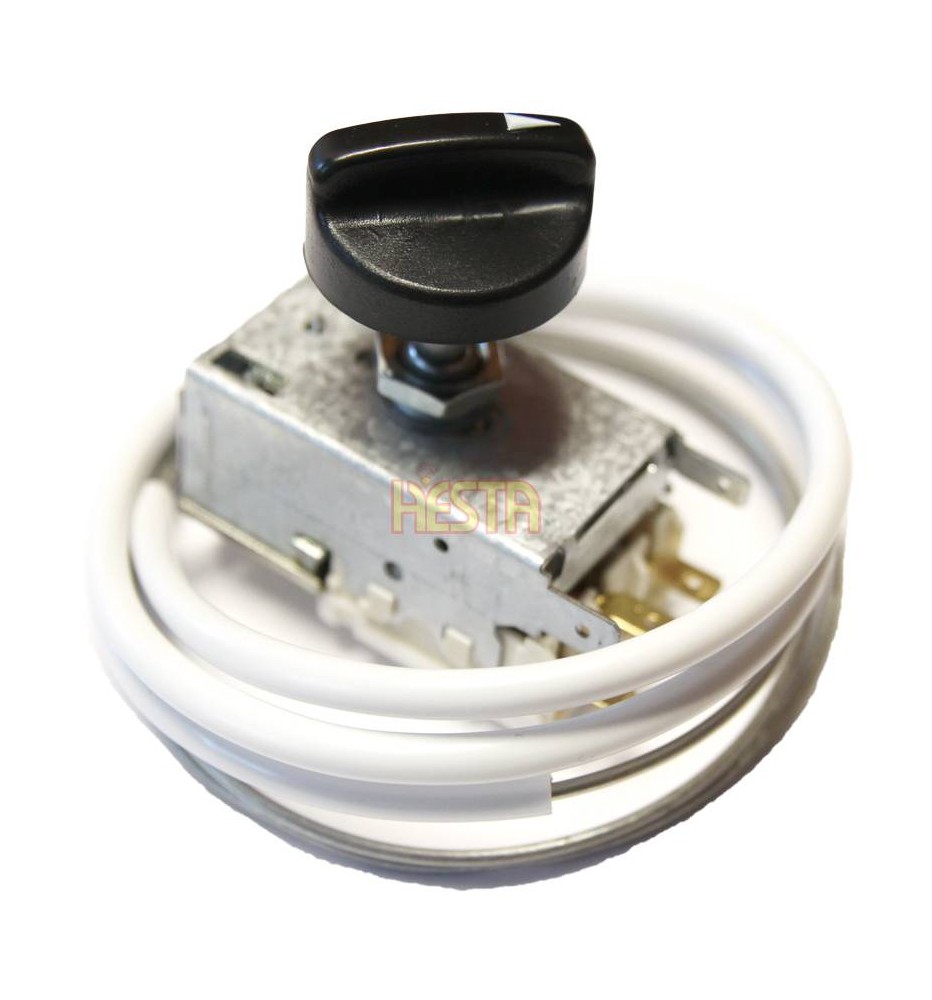

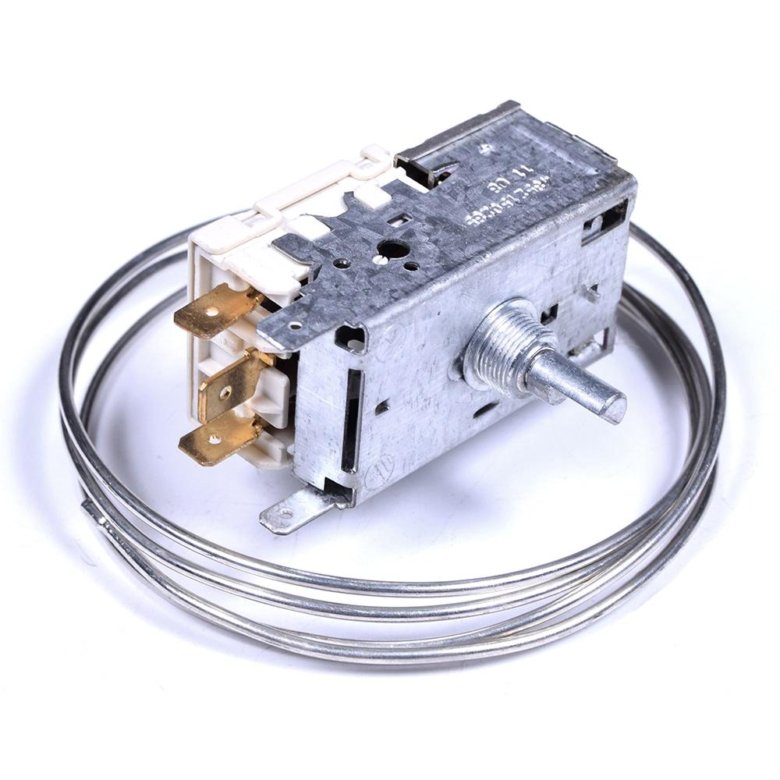

• Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.

• Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере.

Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается либо ее включение происходит нерегулярно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

• Окисление или обгорание контактов.
• Механические повреждения.
• Перегрев позисторного элемента.
• Нарушение крепления реле, приводящее к его неправильному расположению.
• Перегорание спирали.
• Заклинивание сердечника.

Не нужно спешить покупать новое реле холодильника, лучше узнать, как его проверить, и попробовать сделать это.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении, зачищаются наждачной бумагой. Может быть сломан сердечник, тогда его нужно заменить. Протереть спиртом соприкасающиеся поверхности. Проверить целостность всех элементов. Необходимо помнить, что реле данного типа устанавливаются строго в определенном направлении, указываемом стрелкой. После вышеперечисленных действий присоединяем реле к компрессору и включаем холодильник. Если двигатель не заработал, то вероятнее всего поломка компрессора.

Проверка устройств РТП-1 и РТК-Х

Для проверки поставить реле в правильное положение (стрелкой вверх) и прозвонить мультиметром 1 и3 контакты.

Схема устройства РТК-Х

Если контакты прозваниваются, то реле исправно. В данных моделях желателен визуальный осмотр, так как замыкание может произойти через пластину держателя контактов.

Проверка устройств ДХР и LS-08B

ДХР нужно положить планкой с клеммами вверх и проверить мультиметром целостность между 1 и 3 либо 1 и 4.

LS-08B расположить внутренней стороной вверх, прозвонить между 2 и всеми клеммами или между 3 и всеми клеммами. Где контакты не прозваниваются, там ищите неисправность.

Проверка термореле

Если ваш холодильник долго не отключается, постоянно работает или вовсе не включается, то в этом может быть виноват терморегулятор. Виновника необходимо демонтировать, а на оставшиеся контакты посадить перемычку. Если холодильник включился, то проверить сам термостат. Его помещают в емкость с холодной водой, а выходы прозванивают тестером или меряют сопротивление на выходе.

Прозвон контактов тестером

При отсутствии звукового сигнала либо при наличии сопротивления, термореле неисправно, его необходимо заменить.

Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким приспособлением служит пускозащитное реле. Немаловажную роль в холодильных установках играет термореле. Его неисправность может привести к неправильному режиму охлаждения и утрате работоспособности оборудования.

Пускозащитное реле – вид сверху

Схема подключения пускового реле

Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки – пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на нее переменного тока.

Важно! Для регулировки процесса подачи и отключения питания на пусковую, рабочую обмотку электродвигателя, а также для функции защиты от перегрузок, предусмотрено пускозащитное реле.

Механизм индукционного замыкания

Схема подключения реле не сложная. На вход устройства подается питание условно «ноль» и «фаза», а на выходе «фаза» разделяется на две линии. Первая линия соединяется с рабочей обмоткой электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток на рабочую обмотку подается через пружину с высоким сопротивлением, а далее через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивании двигателя, замыкании между витками и др. поломках) нагревается пружина, соприкасающаяся с перемычкой, которая под воздействием температуры меняет свою форму, тем самым размыкая контакт и отключая компрессор.

Схема индукционного замыкания

В этой схеме для запуска электродвигателя применяется катушка (К1), которая последовательно подключена в цепь с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, замыкающий пусковой контакт. После набирания оборотов ротором, ток в цепи понижается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается силой тяжести либо компенсирующей пружинкой.

Позисторный механизм включения

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.

Позисторный механизм включения

Схема термореле

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора.

На современном этапе применяется 2 вида термореле:

• Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.

• Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается либо ее включение происходит нерегулярно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

• Окисление или обгорание контактов.
• Механические повреждения.
• Перегрев позисторного элемента.
• Нарушение крепления реле, приводящее к его неправильному расположению.
• Перегорание спирали.
• Заклинивание сердечника.

Не нужно спешить покупать новое реле холодильника, лучше узнать, как его проверить, и попробовать сделать это.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении, зачищаются наждачной бумагой. Может быть сломан сердечник, тогда его нужно заменить. Протереть спиртом соприкасающиеся поверхности. Проверить целостность всех элементов. Необходимо помнить, что реле данного типа устанавливаются строго в определенном направлении, указываемом стрелкой. После вышеперечисленных действий присоединяем реле к компрессору и включаем холодильник. Если двигатель не заработал, то вероятнее всего поломка компрессора.

Проверка устройств РТП-1 и РТК-Х

Для проверки поставить реле в правильное положение (стрелкой вверх) и прозвонить мультиметром 1 и3 контакты.

Схема устройства РТК-Х

Если контакты прозваниваются, то реле исправно. В данных моделях желателен визуальный осмотр, так как замыкание может произойти через пластину держателя контактов.

Проверка устройств ДХР и LS-08B

ДХР нужно положить планкой с клеммами вверх и проверить мультиметром целостность между 1 и 3 либо 1 и 4.

LS-08B расположить внутренней стороной вверх, прозвонить между 2 и всеми клеммами или между 3 и всеми клеммами. Где контакты не прозваниваются, там ищите неисправность.

Проверка термореле

Если ваш холодильник долго не отключается, постоянно работает или вовсе не включается, то в этом может быть виноват терморегулятор. Виновника необходимо демонтировать, а на оставшиеся контакты посадить перемычку. Если холодильник включился, то проверить сам термостат. Его помещают в емкость с холодной водой, а выходы прозванивают тестером или меряют сопротивление на выходе.

Прозвон контактов тестером

При отсутствии звукового сигнала либо при наличии сопротивления, термореле неисправно, его необходимо заменить.

Ремонт бытовой техники своими руками помогает экономить денежные средства. При наличии навыков можно самостоятельно выполнять даже сложные работы. Чтобы проверить терморегулятор холодильника в домашних условиях, нужно разбираться в устройстве прибора и знать правила безопасности.

Как работает и где находится

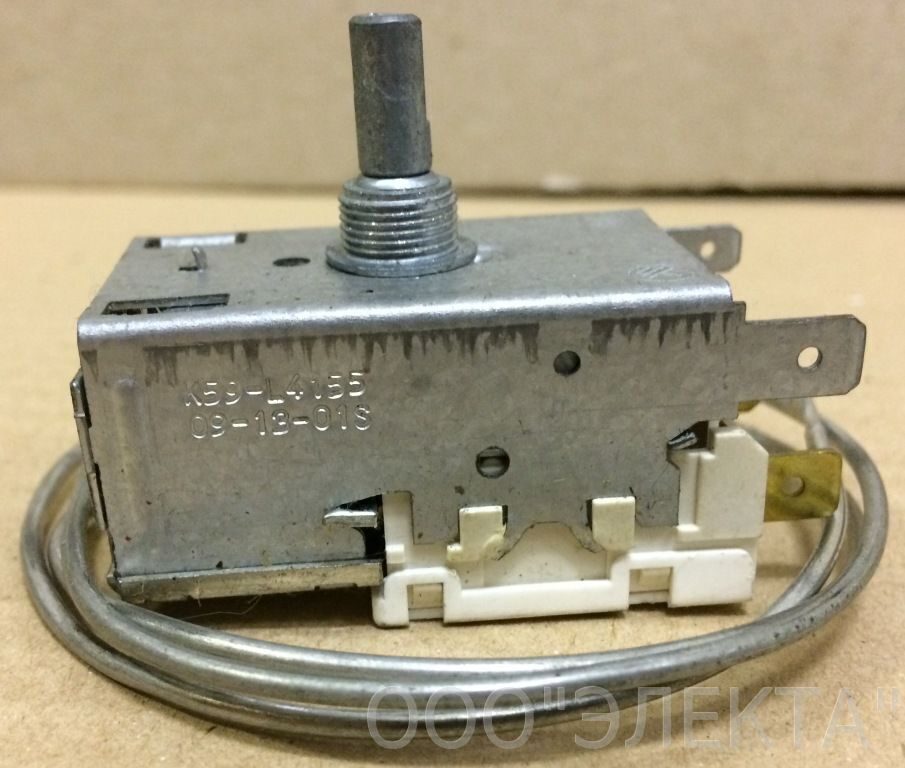

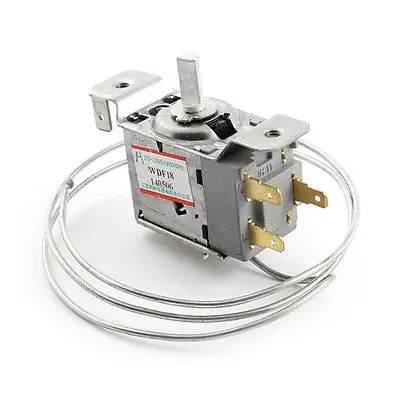

Устройство терморегулятора холодильника напоминает реле, один конец которого снабжен герметичной трубкой, наполненной хладагентом. С другой стороны имеются контакты, разъединением которых подается сигнал компрессору. Трубочка с фреоном закрепляется на испарителе. Принципы работы термостата включает следующие действия:

• Хладагент, циркулирующий в трубке, быстро реагирует на изменение температуры. Если она повышается или снижается, давление в капилляре меняется.
• При смыкании или разъединении контактов срабатывает пружина. Деталь применяется в управлении уровнем температуры в камере. Пружина подключена к регулятору. Поворотом ручки изменяют степень сжатия пружины. Из-за этого выраженность усилия, прикладываемого для смещения контактов, снижается или увеличивается.
• При изменении положения контактов реле запускает или выключает компрессор. Так регулируется температура в морозильной и холодильной камерах.

В аппаратах с электронным управлением механизм действия реле, которое работает в холодильнике, будет несколько иным. Требуемый температурный показатель достигается путем фиксации капиллярной трубкой фактических показателей. Электронный модуль нужен для приема сигналов с нескольких датчиков. Отремонтировать подобный терморегулятор своими руками практически невозможно.

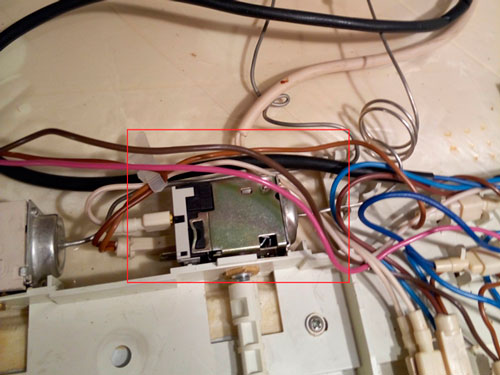

Внутри

Такое расположение термостата свойственно старым моделям холодильных установок. Эта деталь находится внутри камеры, она защищена пластиковым корпусом.

Снаружи

В таком случае терморегулятор обнаруживается возле ручки выбора температурного режима. Для извлечения детали необходимо удалить крепежные элементы и снять регулятор.

Признаки поломки

Показателями неисправности терморегулятора могут являться удлинение времени работы компрессора, снижение температуры в основной камере и самопроизвольное отключение прибора.

Холодильник не отключается самостоятельно

Чтобы понять, что неисправен регулятор температур, нужно выполнить следующие действия:

• отключить холодильник от источника питания, вынув штепсель из розетки;
• извлечь продукты и полки, полностью разморозить камеры;
• переставить ручку реле в максимальное положение или перевести холодильник в режим интенсивной заморозки;
• в основную камеру положить уличный термометр, способный фиксировать отрицательные температуры;
• включить прибор и подождать 2-3 часа;
• извлечь термометр и оценить показания (термометр должен показывать не менее 6°С, если значение отличается от нормального, требуется ремонт термореле).

Отключился и работает

Причина может крыться в выходе из строя термостата, компрессора или пускового реле. Чтобы убедиться в том, что ремонта требует терморегулятор, нужно выполнить следующие действия:

• отключить холодильную установку от сети электропитания;
• найти термореле и вынуть его из корпуса;
• осмотреть деталь на наличие неисправностей.

Термостат имеет несколько разноцветных кабелей. Желто-зеленый провод отводят в сторону, исключая случайное повреждение. Оставшиеся кабели скручивают, соединяют друг с другом. Если после возвращения детали в исходное положение и включения холодильника запускается двигатель, поломка произошла в регуляторе температуры.

Снежная шуба в холодильной камере

Появлению толстого слоя льда на задней стенке холодильного отсека может способствовать несколько причин. Тестирование системы осуществляется следующим образом:

1. Для начала нужно измерить температуру внутреннего пространства холодильника, используя термометр. Если этот показатель ниже нормы, ручку выбора режима поворачивают до выключения компрессора. Если прибор среагировал, значит, реле работает правильно.
2. Холодильник освобождают от продуктов и включают на несколько часов. В это время нужно фиксировать длительность периодов работы и отдыха компрессора. Между циклами функционирования мотора должно проходить около 45 минут.
3. Если продолжительность периода отдыха компрессора незначительно отличается от нормальной, поворотом ручки выбирают более низкую температуру. Если холодильник начинает работать непрерывно, термостат нужно заменять.

Как проверить и отремонтировать

Проверить термостат Индезита или любого другого холодильника в домашних условиях можно несколькими способами. Основные из них:

• Проверка сильфона. Так можно оценить исправность элемента, не снимая и не разбирая его. Однако для проведения работ требуются некоторые навыки. Если человек разбирается в устройстве термореле, он быстро найдет пластину, расположенную возле маленькой оси, к которой подсоединяется регулятор. Планку пробуют подвигать, поворачивая ручку. Если пластина закреплена прочно, она не сдвигается и не издает щелчков, реле нужно заменять.
• Проверка тестером. При ремонте бытовой техники рекомендуется пользоваться мультиметром. Для проверки термостат вынимают. При необходимости замены его все равно придется извлекать. Мультиметр переводят в режим омметра. Сопротивление контактов должно быть минимальным.
• Проверка с помощью холодной воды. Случается такое, что термодатчик нормально работает после снятия, после установки в холодильник деталь начинает функционировать некорректно. Объясняется это редкой поломкой, при которой регулятор не может смыкать и размыкать контакты. При высокой температуре элемент работает нормально. Для проверки деталь кладут в стакан с холодной водой. Через несколько минут реле нужно прозвонить мультиметром, переключенным в режим проверки цепи. Появление цифры 1 на экране тестера свидетельствует о поломке.

Порядок ремонта терморегулятора включает следующие этапы:

• поиск детали;
• отсоединение капиллярной трубки от испарителя или ее извлечение из корпуса;
• отсоединение регулятора температур;
• замена сильфонной трубки соответствующей новой деталью;
• закрепление пластинки на испарителе;
• подсоединение всех необходимых проводов и возвращение реле в прежнее положение.

Как заменить

Замена термореле не занимает много времени и сил. Монтажные работы выполняются следующим образом:

• удаляют накладку верхней петли двери, вывинчивая расположенные под ней болты;
• снимают дверцу холодильника;
• удаляют заглушку, расположенную в верхней части устройства и удаляют еще 1 винт, имеющий шестигранную резьбу;
• выкручивают фиксаторы и снимают крышку холодильника;
• отсоединяют ручку выбора температурного режима;
• открутив 2 болта, вынимают термостат, деталь заменяют новой;
• холодильник собирают, выполняя вышеуказанные действия в обратном порядке.

Если ремонтные работы выполняются впервые, на каждом этапе делаются фотографии, которые помогут правильно собрать прибор.

Как проверить реле в холодильнике?

Содержание

• 1 О проверке
• 2 Проверка работоспособности компрессора без реле
• 3 Неисправности агрегата Индезит
• 4 Неполадки агрегата Атлант
• 5 Схема подключения пускового реле
  • 5. 1 Механизм индукционного замыкания
  • 5.2 Позисторный механизм включения
• 6 Схема термореле
• 7 Проверка реле холодильника на работоспособность
  • 7.1 Проверка устройств РТП-1 и РТК-Х
  • 7.2 Проверка устройств ДХР и LS-08B
• 8 Проверка термореле

В современных моделях холодильников Атлант и Индезит присутствует электронная система управления, предусматривающая наличие нескольких оптимальных температурных режимов. Определившись с выбором один раз, пользователю больше не приходится беспокоиться о регулировке температуры внутри холодильной установки. Дополнительные функции (отпуск, быстрая заморозка) существенно облегчают эксплуатацию данного бытового прибора.

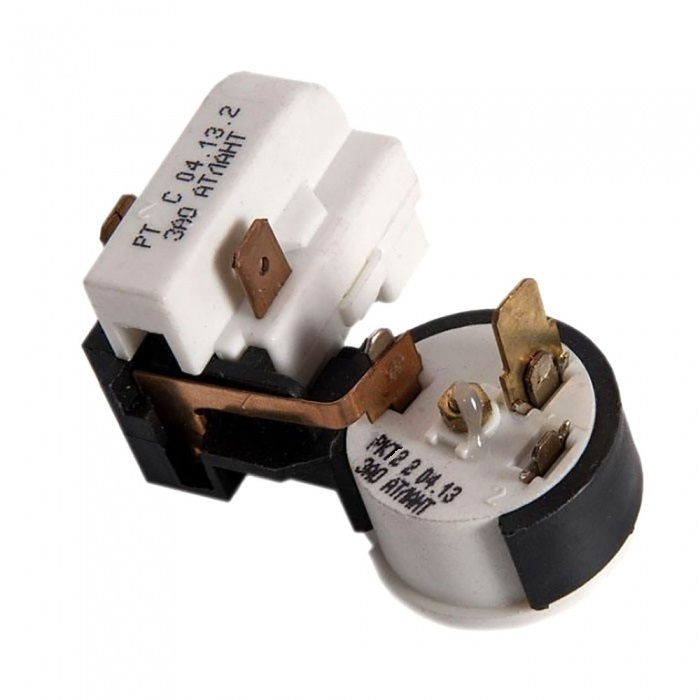

Реле холодильника

К сожалению, холодильник, оснащенный подобной технологией, становится более чувствительным к перепадам электричества, что приводит к его преждевременной поломки. Единственным выходом из ситуации является проведение ремонтных работ, многие из которых можно осуществить самостоятельно.

Причин может быть много, поэтому прежде чем приступать к ремонту, необходимо определить место, где локализовалась внезапно возникшая проблема. Для этого необходима диагностика. Если необходимых навыков нет, нужно вызвать профессионального мастера.

Компрессор устройства

О проверке

Данная процедура необходима при наличии проблем с запуском бытового прибора. Их игнорирование приведет к его полному выходу из рабочего режима. Проще предотвратить серьезные нарушения, своевременно проверив пусковое реле. Эта деталь необходима для предотвращения неисправностей в случае снижения температуры.

Перепады приводят к замыканию контактов терморегулятора, в результате чего пусковое реле осуществляет запуск мотора-компрессора. Все это происходит за 2-3 секунды. Если же ожидаемая реакция не проявилась, то есть мотор не перешел в рабочий режим, остается провести диагностику и исправить возникшие неполадки. Сделать это можно самостоятельно или с помощью мастера.

Задняя панель холодильника

Чтобы проверить пусковое реле холодильника, необходимо следовать инструкции:

1. Проводим визуальный осмотр механизма. Пусковое реле будет функционировать как полагается, если зафиксировано в вертикальном положении. В противном случае сердечник, являющийся частью катушки, не успеет втянуться за отведенный период времени. Во избежание ошибки на устройстве имеется специальная метка. Если реле находится в правильной позиции, значит ошибку следует искать в другом месте.
2. Располагаем механизм на рабочем столе для дальнейших манипуляций:

• реле марки РТК-Х и РТП-1 размещаем стрелкой вниз;
• деталь с обозначением LS-08B кладем тыльной поверхностью вверх;
• устройство ДХР помещают так, чтобы клеммы находились на виду.

1. Проверяют наличие контакта между клеммами

Сделать это можно посредством тестера. Особое внимание следует обратить на гнезда. Если на них имеются следы горения, то проводить диагностику далее смысла нет. Ремонту пусковое реле уже не подлежит. Вернуть его работоспособность уже невозможно.

1. При отсутствии связи между контактами приступаем к их очищению

Для осуществления данной процедуры используют наждачную бумагу и ткань, смоченную спиртовым раствором.

1. Последовательно осматриваем и проверяем все другие запчасти (шток, катушку, сердечник), одновременно избавляясь от коррозионного покрытия и загрязнений.
2. Собираем пусковое реле в обратном порядке (при отсутствии видимых повреждений) и вставляем в холодильник.
3. Проводим пробный запуск бытового прибора.

Если результат нулевой, значит пусковое реле требует замены, но перед тем как покупать оригинальную деталь для агрегата Индезит или Атлант, необходимо проверить холодильник без реле. Возможно, что неисправность локализуется в моторе-компрессоре Aspera.  Перед тем как проверять пусковое реле в домашних условиях, посмотрите видео.

Проверка реле

Проверка работоспособности компрессора без реле

Для осуществления задуманного потребуется приспособление, состоящее из провода двужильного типа, звонковой кнопки, зажимов «крокодил» (3 штук), штепселя (пример на фото). Таким образом холодильник реально подключить без пускового реле, не игнорируя защиту от перегрева.

Далее следует отсоединить холодильник от электропитания; поменять контакты клемм на пусковом реле, руководствуясь электрической схемой бытового прибора; ввести терморегулятор в рабочий режим; подключить бытовой прибор обратно к сети.

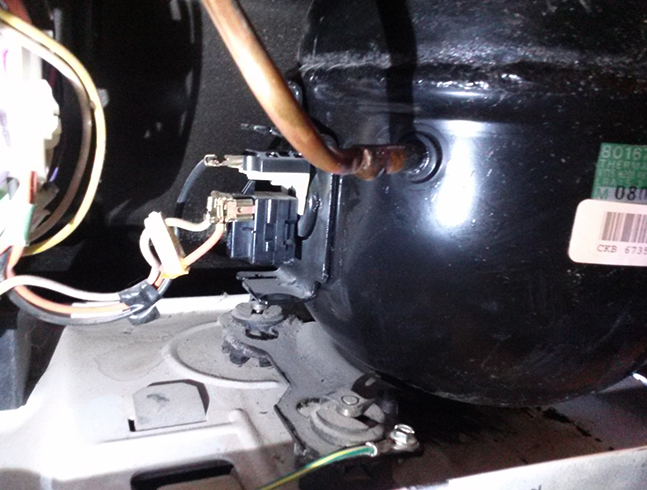

Расположение реле

Если холодильник Индезит (Атлант) запустился как полагается, то проблема однозначно в пусковом механизме. При отсутствии реакции со стороны агрегата неисправность кроется в моторе-компрессоре Aspera.

Неисправности агрегата Индезит

Проверить реле холодильника Индезит нужно при повышении температуры как в морозильной, так и в холодильной камере. Вполне возможно, что нарушен порядок перемещения хладагента, который регулируется компрессором. Спровоцировать это может неисправность в пусковом механизме, одним из симптомов которой являются перебои запуска.

Подобные проблемы провоцируются «залипанием» контактов, неправильным подключением клемм или выходом из строя температурного датчика. Поступление неверной информации на пусковое реле вызывает переход мотора-компрессора в режим ожидания, вследствие чего температура воздуха в холодильнике повышается. Также снижение работоспособности бытового прибора часто обеспечивают сами хозяева, неправильно его эксплуатируя.

Самостоятельный ремонт или диагностика – это тоже риск, так как непредумышленное повреждение какой-нибудь детали способно вывести агрегат Индезит из рабочего режима. Поэтому для того, чтобы проверить реле компрессора холодильника, лучше вызвать мастера из сервисного центра.

Неполадки агрегата Атлант

Компрессор является главным элементом системы. Он состоит из электрического мотора, обладающего клапанами и поршнями; пускового реле и внутренней обмотки. Это устройство отвечает за снижение температуры, происходящее благодаря воздействию фреона. Мотор-компрессор регулирует его циркуляцию. Фреон перемещается из конденсатора в испаритель, проходя через капиллярный трубопровод и фильтр-осушитель.

Проверить реле холодильника Атлант следует даже при незначительных проблемах с подключением компенсатора. Мотор бытового прибора работает от переменного тока, вследствие чего в пусковом механизме располагаются сразу три выхода. Эксплуатация холодильной установки невозможна без реле, поэтому если оно выходит из строя, ее работоспособность пропадает.

Подобные осложнения возникают также из-за сгорания двигателя и разрыва кабеля. Проверить пусковое реле не сложно. Главное иметь все необходимые инструменты, электрическую схему холодильника и опыт в проведении ремонтных работ.

Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким приспособлением служит пускозащитное реле. Немаловажную роль в холодильных установках играет термореле. Его неисправность может привести к неправильному режиму охлаждения и утрате работоспособности оборудования.

Пускозащитное реле – вид сверху

Схема подключения пускового реле

Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки – пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на нее переменного тока.

Важно! Для регулировки процесса подачи и отключения питания на пусковую, рабочую обмотку электродвигателя, а также для функции защиты от перегрузок, предусмотрено пускозащитное реле.

Механизм индукционного замыкания

Схема подключения реле не сложная. На вход устройства подается питание условно «ноль» и «фаза», а на выходе «фаза» разделяется на две линии. Первая линия соединяется с рабочей обмоткой электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток на рабочую обмотку подается через пружину с высоким сопротивлением, а далее через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивании двигателя, замыкании между витками и др. поломках) нагревается пружина, соприкасающаяся с перемычкой, которая под воздействием температуры меняет свою форму, тем самым размыкая контакт и отключая компрессор.

Схема индукционного замыкания

В этой схеме для запуска электродвигателя применяется катушка (К1), которая последовательно подключена в цепь с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, замыкающий пусковой контакт. После набирания оборотов ротором, ток в цепи понижается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается силой тяжести либо компенсирующей пружинкой.

Позисторный механизм включения

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.

Позисторный механизм включения

Схема термореле

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:

• Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.

• Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается либо ее включение происходит нерегулярно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

• Окисление или обгорание контактов.
• Механические повреждения.
• Перегрев позисторного элемента.
• Нарушение крепления реле, приводящее к его неправильному расположению.
• Перегорание спирали.
• Заклинивание сердечника.

Не нужно спешить покупать новое реле холодильника, лучше узнать, как его проверить, и попробовать сделать это.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении, зачищаются наждачной бумагой. Может быть сломан сердечник, тогда его нужно заменить. Протереть спиртом соприкасающиеся поверхности. Проверить целостность всех элементов. Необходимо помнить, что реле данного типа устанавливаются строго в определенном направлении, указываемом стрелкой. После вышеперечисленных действий присоединяем реле к компрессору и включаем холодильник. Если двигатель не заработал, то вероятнее всего поломка компрессора.

Проверка устройств РТП-1 и РТК-Х

Для проверки поставить реле в правильное положение (стрелкой вверх) и прозвонить мультиметром 1 и3 контакты.

Схема устройства РТК-Х

Если контакты прозваниваются, то реле исправно. В данных моделях желателен визуальный осмотр, так как замыкание может произойти через пластину держателя контактов.

Проверка устройств ДХР и LS-08B

ДХР нужно положить планкой с клеммами вверх и проверить мультиметром целостность между 1 и 3 либо 1 и 4.

LS-08B расположить внутренней стороной вверх, прозвонить между 2 и всеми клеммами или между 3 и всеми клеммами. Где контакты не прозваниваются, там ищите неисправность.

Проверка термореле

Если ваш холодильник долго не отключается, постоянно работает или вовсе не включается, то в этом может быть виноват терморегулятор. Виновника необходимо демонтировать, а на оставшиеся контакты посадить перемычку. Если холодильник включился, то проверить сам термостат. Его помещают в емкость с холодной водой, а выходы прозванивают тестером или меряют сопротивление на выходе.

Прозвон контактов тестером

При отсутствии звукового сигнала либо при наличии сопротивления, термореле неисправно, его необходимо заменить.

Как проверить пускозащитное реле и термореле холодильника на работоспособность

Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким приспособлением служит пускозащитное реле. Немаловажную роль в холодильных установках играет термореле. Его неисправность может привести к неправильному режиму охлаждения и утрате работоспособности оборудования.

Пускозащитное реле – вид сверху

Схема подключения пускового реле

Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки – пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на нее переменного тока.

Важно! Для регулировки процесса подачи и отключения питания на пусковую, рабочую обмотку электродвигателя, а также для функции защиты от перегрузок, предусмотрено пускозащитное реле.

Механизм индукционного замыкания

Схема подключения реле не сложная. На вход устройства подается питание условно «ноль» и «фаза», а на выходе «фаза» разделяется на две линии. Первая линия соединяется с рабочей обмоткой электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток на рабочую обмотку подается через пружину с высоким сопротивлением, а далее через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивании двигателя, замыкании между витками и др. поломках) нагревается пружина, соприкасающаяся с перемычкой, которая под воздействием температуры меняет свою форму, тем самым размыкая контакт и отключая компрессор.

Схема индукционного замыкания

В этой схеме для запуска электродвигателя применяется катушка (К1), которая последовательно подключена в цепь с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, замыкающий пусковой контакт. После набирания оборотов ротором, ток в цепи понижается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается силой тяжести либо компенсирующей пружинкой.

Позисторный механизм включения

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.

Позисторный механизм включения

Как работает пускозащитное реле

Холодильные агрегаты фирмы атлант оснащены пускозащитным механизмом с пусковой катушкой.

Реле может быть:

• тепловым;
• электромагнитным;
• индукционным.

Современные агрегаты оснащают устройством последнего типа, то есть индукционным. Такое реле считают наиболее надежным из представленных. Обратите внимание на такой нюанс: пускозащитное реле всегда имеет черный цвет. Это обусловлено необходимостью поглощения тепловых волн. За счет темного окраса можно продлить срок службы этого узла системы. Повреждение реле чаще всего происходит из-за воздействия неблагоприятных факторов или силы тяжести. Наиболее часто узел выходит из строя по причине небрежного отношения к технике: неправильное размещение агрегата, несоблюдение норм эксплуатации, повреждение при переезде и перемещении по помещениям квартиры.

Реле – небольшой компонент в массивной системе под названием рефрижератор, но, несмотря на минимальные параметры, он выполняет самые ответственные функции, а именно:

• подключение дополнительной обмотки компрессора к электросети;
• предотвращает поломку агрегата в случае увеличения частоты оборотов компрессора на более чем 75% от допустимой величины;
• защищает компрессор от перегрева.

Внимание! Принцип работы пускового реле напрямую зависит от его типа. К примеру, пускозащитный тепловой элемент работает благодаря биметаллической пластине. Она нагревается, электрический ток проходит через спираль.

Схема термореле

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:

• Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.

• Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.

Неисправности агрегата Индезит

Проверить реле холодильника Индезит нужно при повышении температуры как в морозильной, так и в холодильной камере. Вполне возможно, что нарушен порядок перемещения хладагента, который регулируется компрессором. Спровоцировать это может неисправность в пусковом механизме, одним из симптомов которой являются перебои запуска.

Подобные проблемы провоцируются «залипанием» контактов, неправильным подключением клемм или выходом из строя температурного датчика. Поступление неверной информации на пусковое реле вызывает переход мотора-компрессора в режим ожидания, вследствие чего температура воздуха в холодильнике повышается. Также снижение работоспособности бытового прибора часто обеспечивают сами хозяева, неправильно его эксплуатируя.

Самостоятельный ремонт или диагностика – это тоже риск, так как непредумышленное повреждение какой-нибудь детали способно вывести агрегат Индезит из рабочего режима. Поэтому для того, чтобы проверить реле компрессора холодильника, лучше вызвать мастера из сервисного центра.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается либо ее включение происходит нерегулярно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

• Окисление или обгорание контактов.
• Механические повреждения.
• Перегрев позисторного элемента.
• Нарушение крепления реле, приводящее к его неправильному расположению.
• Перегорание спирали.
• Заклинивание сердечника.

Не нужно спешить покупать новое реле холодильника, лучше узнать, как его проверить, и попробовать сделать это.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении, зачищаются наждачной бумагой. Может быть сломан сердечник, тогда его нужно заменить. Протереть спиртом соприкасающиеся поверхности. Проверить целостность всех элементов. Необходимо помнить, что реле данного типа устанавливаются строго в определенном направлении, указываемом стрелкой. После вышеперечисленных действий присоединяем реле к компрессору и включаем холодильник. Если двигатель не заработал, то вероятнее всего поломка компрессора.

Проверка устройств РТП-1 и РТК-Х

Для проверки поставить реле в правильное положение (стрелкой вверх) и прозвонить мультиметром 1 и3 контакты.

Схема устройства РТК-Х

Если контакты прозваниваются, то реле исправно. В данных моделях желателен визуальный осмотр, так как замыкание может произойти через пластину держателя контактов.

Проверка устройств ДХР и LS-08B

ДХР нужно положить планкой с клеммами вверх и проверить мультиметром целостность между 1 и 3 либо 1 и 4.

LS-08B расположить внутренней стороной вверх, прозвонить между 2 и всеми клеммами или между 3 и всеми клеммами. Где контакты не прозваниваются, там ищите неисправность.

Схема расклинивания компрессора холодильника

Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма. Избежать ее можно не прибегая к помощи ремонтникам. Для этого нужно сделать расклинивание.

Нам понадобится только приспособление, которое состоит из двух диодов. Следует подсоединить его к обмоткам электродвигателя компрессора и дать на них кратковременное напряжение в течение 3-5 секунд. Затем повторить процедуру через полминуты.

В результате этих действий происходит расклинивание механизма, потому как знакопеременный вращающий момент, возникший на валу электродвигателя, приводит ротор в вибрацию с частотой до 50 Герц. Таким образом вибрация, передающаяся к заклиненным элементам компрессора расклинивает их.

Выполняя данную процедуру, помните, что диоды должны обладать определенными характеристиками:

• показатель допустимого обратного напряжения более 400В;
• показатель допустимого прямого тока не ниже 10 А.

Проверка термореле

Если ваш холодильник долго не отключается, постоянно работает или вовсе не включается, то в этом может быть виноват терморегулятор. Виновника необходимо демонтировать, а на оставшиеся контакты посадить перемычку. Если холодильник включился, то проверить сам термостат. Его помещают в емкость с холодной водой, а выходы прозванивают тестером или меряют сопротивление на выходе.

Прозвон контактов тестером

При отсутствии звукового сигнала либо при наличии сопротивления, термореле неисправно, его необходимо заменить.

Подключение компрессора холодильника без конденсатора

В составе холодильника конденсатор играет одну из важных ролей. Он существует для теплообмена – отводит конденсирующиеся пары фреона, которые поступают из компрессора, в окружающую среду. Также КПД холодильника, то есть его эффективность работы, повышается до 20% при наличии конденсатора. Хорошая работа конденсатора – залог хорошей работы холодильника.

Компрессор холодильника подключен к конденсатору и через обратную трубку к испарителю. Если же наблюдается пробой конденсатора, то рабочий ток холодильника будет сильно завышен и это может привести к тому, что сгорит компрессор.

Если же Вы решили подключать компрессор холодильника к сети без конденсатора, это может быть только в том случае, когда этот компрессор используется уже в другом назначении. Например, для того, чтобы сделать насос или же применить его для краскопульта.

Схема подключения компрессора из холодильника, чтобы своими руками приспособить его для других приборов, такая же как и при подключении его в составе холодильника (описано выше).

И само реле.

Замерьте сопротивление между выходящими из проходными контактами. Оно должно быть примерно таким: между правым и левым контактом – 30 Ом; между правым и верхним – 15 Ом; между левым и верхним – 20 Ом.

Если полученные значения сильно отличаются от указанных, то можно предположить, что мотор неисправен (точнее определить неисправность можно, замерив потребляемый мотором ток).

Если на какой-нибудь паре контактов прибор покажет обрыв, то мотор неисправен (вышеуказанные параметры действительны для моторов СК-140 производства объединения «АТЛАНТ», для моторов других марок и мощности параметры могут быть несколько другими).

Затем замеряем сопротивление между проходными контактами и кожухом мотора. Для этого подсоединяем один щуп прибора к проходным контактам, другой щуп – к медной части одного из штуцеров мотора.

Прибор должен показывать обрыв. Если прибор покажет какое-нибудь сопротивление, значит, мотор неисправен.

Если предыдущие операции не выявили неисправности, нужно подключить реле и запустить мотор. Затем зажать клещами прибора один из проводов сетевого шнура, замерить показания прибора.

Если потребляемый ток больше 1,3 А, то мотор неисправен. (Указанный здесь потребляемый ток соответствует мощности мотора 140 ВТ, у моторов меньшей или большей мощности этот показатель также будет меньше или больше).

Если неисправностей электрической части обнаружено не было, проверяем сам компрессор. Для этого подключаем к штуцеру нагнетания имитатор (шланг с отводом из капиллярной трубки), подключаем к имитатору манометр, запускаем мотор и замеряем давление по манометру.

Если манометр показал давление больше 6 атм и давление продолжает повышаться, немедленно отключите мотор. Иначе Вы можете повредить манометр. Мотор при этом практически новый. Если давление не превышает 6 атм., то такой мотор пригоден для установки в двухкамерный холодильник средних размеров.

Если давление 4-5 атм., то такой мотор пригоден для установки на небольшой однокамерный холодильник. Двухкамерный он уже «не потянет». Мотор с давлением менее 4-х атм. неисправен (эти параметры указаны для имитатора с длиной капиллярной трубки 2 м).

Если сопротивление обмоток не отличается от нормы, а мотор-компрессор не запускается и есть подозрение на неисправность пускозащитного реле, можно попробовать запустить мотор «напрямую», то есть минуя реле. ВНИМАНИЕ! Напряжение в 220В опасно для Вашей жизни. Если Вы не имеете опыта работы с электрическими цепями, то эту проверку лучше доверить специалисту.

Изготавливаем шнур для подключения мотора и подключаем через него мотор, как показано на схеме:

На моторах холодильников марки КВ (производства Красноярского завода) и моторах марок СК, СКО и СКМ (производства Белоруссии «АТЛАНТ») выходы обмоток на проходные контакты следующие: правый и верхний контакты – рабочая обмотка; левый и верхний контакты – пусковая обмотка.

Выключатель можно не ставить, но тогда после запуска мотора необходимо отсоединить провод от пусковой обмотки.

На моторах горизонтального типа левый контакт общий, правый верхний – рабочая обмотка, правый нижний – пусковая обмотка. На фото ниже – мотор горизонтального типа.

ЗАО «Атлант» — это фирма, занимающаяся производством бытовой техники (холодильников, стиральных машин) более 50 лет. Она является самым крупным поставщиком на территории СНГ. Компания была создана в начале 60-х голов в Белоруссии в городе Минске. Первый холодильник под брендом «Атлант» сошел с конвейера в 1962 году. По прошествию 10 лет продукция этой фирмы вышла на мировой рынок. 2003 год ознаменовался выпуском холодильников термоэлектрического типа, характеризующихся небольшим размером.

Справочник по основам работы с контроллером температуры

| Instrumart

Предоставлено Danaher Industrial Controls Group — Автоматизация процессов, измерения и датчики
Просмотреть все контроллеры Danaher Partlow и West

Зачем нужны температурные контроллеры?

Регуляторы температуры необходимы в любой ситуации, требующей поддержания заданной температуры стабильной. Это может быть в ситуации, когда объект требуется нагреть, охладить или и то, и другое, и сохранить заданную температуру (уставку), независимо от меняющейся окружающей среды вокруг него. Существует два основных типа контроля температуры; разомкнутый контур и замкнутый контур управления. Открытый контур является наиболее простой формой и применяет непрерывный нагрев/охлаждение без учета фактической выходной температуры. Это аналог внутренней системы отопления в автомобиле. В холодный день вам может понадобиться включить подогрев на полную мощность, чтобы прогреть автомобиль до 75°. Однако в более теплую погоду при той же настройке внутри автомобиля будет намного теплее, чем желаемые 75 °.

Блок-схема управления без обратной связи

Управление с обратной связью намного сложнее, чем разомкнутая. В приложении с замкнутым контуром температура на выходе постоянно измеряется и регулируется для поддержания постоянной температуры на выходе при желаемой температуре. Замкнутый контур управления всегда учитывает выходной сигнал и передает его обратно в процесс управления. Замкнутый контур управления аналогичен автомобилю с внутренним климат-контролем. Если вы установите температуру автомобиля на 75°, климат-контроль автоматически отрегулирует обогрев (в холодные дни) или охлаждение (в теплые дни) в соответствии с требованиями для поддержания заданной температуры 75°.

Блок-схема управления с обратной связью

Введение в контроллеры температуры

Терморегулятор — это устройство, используемое для поддержания заданной температуры на заданном уровне.

Простейшим примером регулятора температуры является обычный домашний термостат. Например, водонагреватель использует термостат для контроля температуры воды и поддержания ее на заданном уровне. Регуляторы температуры также используются в печах. Когда для духовки устанавливается температура, контроллер отслеживает фактическую температуру внутри духовки. Если она падает ниже заданной температуры, он посылает сигнал на активацию нагревателя, чтобы поднять температуру обратно до заданного значения. Термостаты также используются в холодильниках. Поэтому, если температура становится слишком высокой, контроллер инициирует действие по снижению температуры.

Общие применения контроллеров

Регуляторы температуры в промышленности работают почти так же, как и в обычных бытовых применениях. Базовый регулятор температуры обеспечивает управление промышленными или лабораторными процессами нагрева и охлаждения. В типичном приложении датчики измеряют фактическую температуру. Эта измеренная температура постоянно сравнивается с заданным пользователем значением. Когда фактическая температура отклоняется от заданного значения, контроллер генерирует выходной сигнал для включения других устройств регулирования температуры, таких как нагревательные элементы или компоненты охлаждения, чтобы вернуть температуру к заданному значению.

Обычное применение в промышленности

Регуляторы температуры используются в самых разных отраслях промышленности для управления производственными процессами или операциями. Некоторые распространенные области применения регуляторов температуры в промышленности включают машины для экструзии пластика и литья под давлением, термоформовочные машины, упаковочные машины, пищевую промышленность, хранение продуктов и банки крови. Ниже приводится краткий обзор некоторых распространенных в промышленности приложений для контроля температуры:

• Термическая обработка/печь

  Регуляторы температуры используются в печах и при термообработке в печах, печах для обжига керамики, котлах и теплообменниках.

• Упаковка

  В мире упаковки оборудование, оснащенное запаивающими планками, аппликаторами клея, функциями горячего расплава, туннелями для термоусадочной пленки или аппликаторами этикеток, должно работать при заданных температурах и длительности процесса. Контроллеры температуры точно регулируют эти операции для обеспечения выпуска продукции высокого качества.

• Пластик

  Температурный контроль в пластмассовой промышленности является обычным явлением в портативных охладителях, бункерах и сушилках, а также в формовочном и экструзионном оборудовании. В экструдерном оборудовании регуляторы температуры используются для точного контроля и регулирования температуры в различных критических точках при производстве пластика.

• Здравоохранение

  Контроллеры температуры используются в сфере здравоохранения для повышения точности контроля температуры. Обычное оборудование, использующее регуляторы температуры, включает лабораторное и испытательное оборудование, автоклавы, инкубаторы, холодильное оборудование, камеры выращивания кристаллов и испытательные камеры, в которых необходимо хранить образцы или проводить испытания при определенных температурных параметрах.

• Еда и напитки

  Общие приложения для обработки пищевых продуктов, в которых используются контроллеры температуры, включают пивоварение, смешивание, стерилизацию, а также печи для приготовления и выпечки. Контроллеры регулируют температуру и/или время процесса для обеспечения оптимальной производительности.

Детали регулятора температуры

Все регуляторы имеют несколько общих частей. Во-первых, у контроллеров есть входы. Входы используются для измерения переменной в контролируемом процессе. В случае регулятора температуры измеряемой величиной является температура.

Входы

Регуляторы температуры могут иметь несколько типов входов. Тип входного датчика и требуемый сигнал могут различаться в зависимости от типа контролируемого процесса. Типичные входные датчики включают термопары и резистивные тепловые устройства (RTD), а также линейные входы, такие как мВ и мА. Типичные стандартизированные типы термопар включают, среди прочих, типы J, K, T, R, S, B и L.

Контроллеры также могут быть настроены на прием RTD в качестве входа для измерения температуры. Типичный термометр сопротивления представляет собой платиновый датчик сопротивлением 100 Ом.

В качестве альтернативы контроллеры можно настроить на прием сигналов напряжения или тока в диапазоне милливольт, вольт или миллиампер от других типов датчиков, таких как датчики давления, уровня или расхода. Типичные входные сигналы напряжения включают от 0 до 5 В постоянного тока, от 1 до 5 В постоянного тока, от 0 до 10 В постоянного тока и от 2 до 10 В постоянного тока. Контроллеры также могут быть настроены на прием сигналов в милливольтах от датчиков, включающих от 0 до 50 мВ постоянного тока и от 10 до 50 мВ постоянного тока. Контроллеры также могут принимать миллиамперные сигналы, например, от 0 до 20 мА или от 4 до 20 мА.

Контроллер обычно имеет функцию обнаружения неисправности или отсутствия входного датчика. Это известно как обнаружение поломки датчика. Незамеченное, это состояние неисправности может привести к значительному повреждению управляемого оборудования. Эта функция позволяет контроллеру немедленно остановить процесс при обнаружении неисправности датчика.

Выходы

В дополнение к входам каждый контроллер также имеет выход. Каждый выход может использоваться для выполнения нескольких действий, включая управление процессом (например, включение источника нагрева или охлаждения), инициирование аварийного сигнала или повторную передачу значения процесса на программируемый логический контроллер (ПЛК) или записывающее устройство.

Типичные выходы, предоставляемые контроллерами температуры, включают релейные выходы, драйверы твердотельных реле (ТТР), симистор и линейные аналоговые выходы. Релейный выход обычно представляет собой однополюсное двухпозиционное реле (SPDT) с катушкой постоянного напряжения. Контроллер подает питание на катушку реле, обеспечивая изоляцию контактов. Это позволяет контактам управлять внешним источником напряжения для питания катушки гораздо большего нагревательного контактора. Важно отметить, что номинальный ток контактов реле обычно не превышает 2А. Контакты могут управлять нагревательным контактором с номиналом 10–20 А, используемым нагревательными лентами или нагревательными элементами.

Другой тип вывода — драйвер SSR. Выходы драйвера SSR — это логические выходы, которые включают или выключают твердотельное реле. Большинству твердотельных реле для включения требуется напряжение от 3 до 32 В постоянного тока. Типичный сигнал включения драйвера SSR 10 В может управлять тремя полупроводниковыми реле.

Триак обеспечивает функцию реле без движущихся частей. Это твердотельное устройство, которое регулирует токи до 1А. Выходы симистора могут допускать небольшой ток утечки, обычно менее 50 мА. Этот ток утечки не влияет на цепи нагревательного контактора, но может быть проблемой, если выход используется для подключения к другой полупроводниковой схеме, такой как вход ПЛК. Если это вызывает беспокойство, лучшим выбором будет стандартный релейный контакт. Он обеспечивает абсолютный нулевой ток, когда выход обесточен и контакты разомкнуты.

Аналоговые выходы предусмотрены на некоторых контроллерах, которые выдают сигнал 0–10 В или сигнал 4–20 мА. Эти сигналы калибруются таким образом, что сигнал изменяется в процентах от выходного сигнала. Например, если контроллер посылает сигнал 0 %, аналоговый выход будет 0 В или 4 мА. Когда контроллер посылает сигнал 50%, выход будет 5В или 12мА. Когда контроллер отправляет сигнал 100 %, на выходе будет 10 В или 20 мА.

Другие параметры

Сравнение тревог контроллера

Контроллеры температуры имеют несколько других параметров, одним из которых является заданное значение. По сути, уставка — это целевое значение, установленное оператором, которое контроллер стремится поддерживать на постоянном уровне. Например, заданная температура 30°C означает, что контроллер будет стремиться поддерживать температуру на этом уровне.

Другим параметром является аварийное значение. Это используется, чтобы указать, когда процесс достиг некоторого заданного состояния. Существует несколько вариантов типов будильников. Например, сигнал высокого уровня может указывать на то, что температура стала выше некоторого установленного значения. Аналогичным образом сигнал тревоги низкого уровня указывает на то, что температура упала ниже некоторого установленного значения.

Например, в системе контроля температуры высокий фиксированный аварийный сигнал предотвращает повреждение оборудования источником тепла путем обесточивания источника, если температура превышает некоторое заданное значение. С другой стороны, низкий фиксированный сигнал тревоги может быть установлен, если низкая температура может повредить оборудование из-за замерзания.

Контроллер также может проверять неисправность устройства вывода, например открытого нагревательного элемента, путем проверки величины выходного сигнала и сравнения ее с величиной обнаруженного изменения входного сигнала. Например, если выходной сигнал равен 100 %, а входной датчик не фиксирует изменения температуры в течение определенного периода времени, контроллер определит, что петля разорвана. Эта функция известна как Loop Alarm.

Другим типом тревоги является тревога отклонения. Это устанавливается на некоторое положительное или отрицательное значение от заданного значения. Аварийный сигнал отклонения отслеживает заданное значение процесса. Оператор уведомляется, когда процесс начинает отклоняться от заданного значения на некоторую предварительно запрограммированную величину. Разновидностью аварийного сигнала отклонения является аварийный сигнал диапазона. Этот аварийный сигнал активируется либо в пределах, либо за пределами установленного температурного диапазона. Как правило, аварийные точки наполовину выше и наполовину ниже уставки контроллера.

Например, если уставка равна 150°, а аварийные сигналы отклонения установлены на ±10°, аварийные сигналы будут активированы, когда температура достигнет 160° в верхней части или 140° в нижней части. Если уставка изменена на 170°, верхний сигнал тревоги сработает при 180°, а низкий уровень – при 160°. Другим распространенным набором параметров контроллера являются параметры PID. ПИД, что означает пропорциональный, интегральный, производный, представляет собой расширенную функцию управления, которая использует обратную связь от управляемого процесса, чтобы определить, как лучше всего управлять этим процессом.

Как это работает

Все контроллеры, от простейших до самых сложных, работают примерно одинаково. Контроллеры управляют или удерживают некоторую переменную или параметр на заданном значении. Контроллеру требуются две переменные; фактический входной сигнал и желаемое заданное значение. Входной сигнал также известен как значение процесса. Входные данные для контроллера опрашиваются много раз в секунду, в зависимости от контроллера.

Это входное или технологическое значение затем сравнивается со значением уставки. Если фактическое значение не соответствует заданному значению, контроллер генерирует изменение выходного сигнала в зависимости от разницы между заданным значением и значением процесса, а также в зависимости от того, приближается ли значение процесса к заданному значению или отклоняется дальше от заданного значения. Затем этот выходной сигнал инициирует некоторый тип реакции, чтобы скорректировать фактическое значение, чтобы оно соответствовало заданному значению. Обычно алгоритм управления обновляет значение выходной мощности, которое затем применяется к выходу.

Предпринимаемое управляющее действие зависит от типа контроллера. Например, если контроллер представляет собой элемент управления ВКЛ/ВЫКЛ, контроллер решает, нужно ли включить выход, выключить его или оставить в текущем состоянии.

Управление ВКЛ/ВЫКЛ является одним из самых простых в реализации типов управления. Он работает путем настройки полосы гистерезиса. Например, регулятор температуры может быть настроен на регулирование температуры внутри помещения. Если заданное значение равно 68°, а фактическая температура упадет до 67°, сигнал ошибки покажет разницу в -1°. Затем контроллер посылает сигнал для увеличения подаваемого тепла, чтобы поднять температуру обратно до заданного значения 68°. Как только температура достигает 68°, нагреватель отключается. При температуре от 68° до 67° контроллер не предпринимает никаких действий, и обогреватель остается выключенным. Однако, как только температура достигнет 67°, нагреватель снова включится.

В отличие от управления ВКЛ/ВЫКЛ, ПИД-управление определяет точное выходное значение, необходимое для поддержания заданной температуры. Выходная мощность может варьироваться от 0 до 100%. Когда используется аналоговый тип выхода, выходной сигнал пропорционален значению выходной мощности. Однако, если выход представляет собой двоичный тип выхода, такой как реле, драйвер SSR или симистор, то выход должен быть пропорциональным времени, чтобы получить аналоговое представление.

Система с пропорциональным управлением по времени использует время цикла для пропорционального распределения выходного значения. Если время цикла установлено на 8 секунд, система, требующая 50% мощности, будет включать выход на 4 секунды и выключать на 4 секунды. Пока значение мощности не изменится, значения времени не изменятся. Со временем мощность усредняется до 50% заданного значения, наполовину включенного и наполовину выключенного. Если бы выходная мощность должна была составлять 25%, то при том же 8-секундном цикле выход был бы включен на 2 секунды и выключен на 6 секунд.

Пример распределения времени вывода

При прочих равных условиях желательно более короткое время цикла, поскольку контроллер может быстрее реагировать и изменять состояние вывода на заданные изменения в процессе. Из-за механики реле более короткое время цикла может сократить срок службы реле, и не рекомендуется делать его менее 8 секунд. Для полупроводниковых переключающих устройств, таких как драйвер SSR или симистор, более быстрое время переключения лучше. Более длительное время переключения, независимо от типа выхода, допускает большее колебание значения процесса. Общее правило состоит в том, что, ТОЛЬКО если процесс это позволяет, при использовании релейного выхода желательно более длительное время цикла.

Дополнительные функции

Контроллеры также могут иметь ряд дополнительных дополнительных функций. Одним из них является коммуникативная способность. Канал связи позволяет контроллеру обмениваться данными с ПЛК или компьютером. Это позволяет обмениваться данными между контроллером и хостом. Примером типичного обмена данными может быть хост-компьютер или ПЛК, считывающие значение процесса.

Второй вариант — удаленная уставка. Эта функция позволяет удаленному устройству, такому как ПЛК или компьютер, изменять уставку контроллера. Однако, в отличие от возможности связи, упомянутой выше, для дистанционного ввода уставки используется линейный аналоговый входной сигнал, пропорциональный значению уставки. Это дает оператору дополнительную гибкость, поскольку он может изменять заданное значение удаленно. Типичный сигнал может быть 4–20 мА или 0–10 В постоянного тока.

Еще одной общей функцией, поставляемой с контроллерами, является возможность их настройки с помощью специального программного обеспечения на ПК, подключенном через канал связи. Это позволяет быстро и легко настроить контроллер, а также сохранить настройки для использования в будущем.

Другой общей функцией является цифровой вход. Цифровой вход может работать вместе с удаленной уставкой для выбора локальной или удаленной уставки для контроллера. Его также можно использовать для выбора между уставкой 1 и уставкой 2, как запрограммировано в контроллере. Цифровые входы также могут дистанционно сбрасывать ограничительное устройство, если оно перешло в состояние ограничения.

Другие дополнительные функции включают источник питания преобразователя, используемый для питания датчика 4–20 мА. Этот источник питания используется для подачи питания 24 В постоянного тока с максимальным током 40 мА.

В некоторых приложениях двухцветный дисплей также может быть желательной функцией, позволяющей легко определять различные состояния контроллера. Некоторые продукты также имеют дисплеи, которые могут меняться с красного на зеленый или наоборот в зависимости от предварительно запрограммированных условий, таких как индикация состояния тревоги. В этом случае на зеленом дисплее может не отображаться никакой аварийный сигнал, но если аварийный сигнал присутствует, дисплей станет красным.

Типы контроллеров

Контроллеры температуры бывают разных стилей с широким набором функций и возможностей. Существует также множество способов классификации контроллеров по их функциональным возможностям. Как правило, регуляторы температуры бывают одноконтурными или многоконтурными. Одноконтурные контроллеры имеют один вход и один или несколько выходов для управления тепловой системой. С другой стороны, многоконтурные контроллеры имеют несколько входов и выходов и могут управлять несколькими контурами в процессе. Больше контуров управления позволяет управлять большим количеством функций технологической системы.

Надежные одноконтурные контроллеры варьируются от базовых устройств, требующих однократного ручного изменения уставки, до сложных профилировщиков, которые могут автоматически выполнять до восьми изменений уставки за заданный период времени.

Аналоговый

Самый простой и основной тип контроллера — аналоговый. Аналоговые контроллеры — это недорогие, простые контроллеры, которые достаточно универсальны для жесткого и надежного управления технологическими процессами в суровых промышленных условиях, в том числе со значительными электрическими помехами. Дисплей контроллера обычно представляет собой круглую ручку.

Базовые аналоговые контроллеры используются в основном в некритичных или несложных тепловых системах для обеспечения простого регулирования температуры ВКЛ-ВЫКЛ для приложений прямого или обратного действия. Базовые контроллеры принимают входы от термопары или RTD и предлагают дополнительный режим процентного управления мощностью для систем без датчиков температуры. Их основным недостатком является отсутствие читаемого дисплея и отсутствие сложности для более сложных задач управления. Кроме того, отсутствие каких-либо коммуникационных возможностей ограничивает их использование простыми приложениями, такими как включение/выключение нагревательных элементов или охлаждающих устройств.

Ограничение

Эти контроллеры обеспечивают контроль предела безопасности по температуре процесса. У них нет возможности самостоятельно регулировать температуру. Проще говоря, предельные контроллеры — это независимые устройства безопасности, которые можно использовать вместе с существующим контуром управления. Они способны принимать входные данные от термопары, RTD или процесса с установленными пределами для высокой или низкой температуры, как и обычный контроллер. Предельное регулирование является фиксируемым и является частью резервной схемы управления для принудительного отключения тепловой системы в случае превышения предельного значения. Выход фиксации предела должен быть сброшен оператором; он не будет сброшен сам по себе, если условие ограничения не существует. Типичным примером может служить защитное отключение печи. Если печь превысит заданную температуру, ограничительное устройство отключит систему. Это делается для предотвращения повреждения печи и, возможно, любого продукта, который может быть поврежден чрезмерными температурами.

Регуляторы температуры общего назначения

Регуляторы температуры общего назначения используются для управления наиболее типичными процессами в промышленности. Как правило, они бывают разных размеров DIN, имеют несколько выходов и программируемые выходные функции. Эти контроллеры также могут выполнять ПИД-регулирование для отличных общих ситуаций управления. Они традиционно размещены на передней панели вместе с дисплеем для удобства доступа оператора.

Большинство современных цифровых регуляторов температуры могут автоматически рассчитывать параметры ПИД-регулятора для оптимальной работы тепловой системы, используя встроенные алгоритмы автонастройки. Эти контроллеры имеют функцию предварительной настройки для первоначального расчета параметров ПИД-регулятора для процесса и функцию непрерывной настройки для постоянного уточнения параметров ПИД-регулятора. Это позволяет быстро настраивать, экономить время и сокращать количество отходов.

Привод двигателя клапана

Особым типом контроллера общего назначения является контроллер привода двигателя клапана (VMD). Эти контроллеры специально разработаны для управления двигателями клапанов, используемых в производственных приложениях, таких как управление газовой горелкой на производственной линии. Специальные алгоритмы настройки обеспечивают точное управление и быструю реакцию на выходе без необходимости обратной связи с ползунком или чрезмерных знаний алгоритмов настройки ПИД-регулятора с тремя членами. Контроллеры VMD контролируют положение клапана в диапазоне от 0% до 100% открытия, в зависимости от потребности процесса в энергии в любой момент времени.

Профиль

Контроллеры профилирования, также называемые контроллерами линейного выдержки, позволяют операторам программировать ряд уставок и время пребывания на каждой уставке. Программирование изменения уставки называется рампой, а время пребывания на каждой уставке называется выдержкой или выдержкой. Одна рампа или одно замачивание считается одним сегментом. Профилировщик позволяет вводить несколько сегментов для создания сложных температурных профилей. Оператор может называть профили рецептами. Большинство профилировщиков позволяют хранить несколько рецептов для последующего использования. Меньшие профилировщики могут учитывать четыре рецепта с шестнадцатью сегментами в каждом, а более продвинутые профилировщики позволяют использовать больше рецептов и сегментов.

Контроллеры профилей могут выполнять профили линейного изменения и выдержки, такие как изменение температуры с течением времени, а также продолжительность удержания и выдержки/цикла, при этом оператор не должен присматривать за ними.

Типичные области применения регуляторов профиля включают термообработку, отжиг, климатические камеры и сложные технологические печи.

Многоконтурный

Помимо одноконтурных контроллеров, которые могут управлять только одним технологическим контуром, многоконтурные контроллеры могут управлять более чем одним контуром, то есть они могут принимать более одной входной переменной.

Вообще говоря, многоконтурный контроллер можно рассматривать как устройство с множеством отдельных контроллеров температуры внутри одного шасси. Обычно они устанавливаются за панелью, а не перед панелью, как в случае одноконтурных контроллеров общего назначения. Программирование любого из контуров аналогично программированию контроллера температуры, установленного на панели. Однако многоконтурные системы, как правило, не имеют традиционного физического пользовательского интерфейса (без дисплея или переключателей), вместо этого используют выделенный канал связи.

Многоконтурные контроллеры необходимо конфигурировать с помощью специальной программы на ПК, которая может загрузить конфигурацию в контроллер с помощью специального интерфейса связи.

Информацию можно получить через интерфейс связи. Общие поддерживаемые интерфейсы связи включают DeviceNet, Profibus, MODBUS/RTU, CanOPEN, Ethernet/IP и MODBUS/TCP.

Многоконтурные контроллеры представляют собой компактную модульную систему, которая может работать как в автономной системе, так и в среде ПЛК. Являясь заменой регуляторов температуры в ПЛК, они обеспечивают быстрое ПИД-регулирование и освобождают процессор ПЛК от интенсивной математической работы, позволяя увеличить скорость сканирования ПЛК. В качестве замены нескольких контроллеров DIN они обеспечивают единую точку программного доступа ко всем контурам управления. Стоимость установки снижается за счет устранения большого количества проводки, вырезов в панели и экономии места на панели.

Многоконтурные контроллеры обладают некоторыми дополнительными функциями, недоступными для традиционных контроллеров, монтируемых на панели. Например, многоконтурные контроллеры имеют более высокую плотность контуров для данного пространства. Некоторые многоконтурные системы контроля температуры могут иметь до 32 контуров управления в корпусе, монтируемом на DIN-рейку, не намного длиннее 8 дюймов. Они также сокращают количество проводов за счет наличия общей точки подключения для питания и интерфейсов связи.

Многоконтурные Контроллеры температуры также имеют повышенные функции безопасности, одна из которых — отсутствие кнопок, с помощью которых любой пользователь может изменить критические настройки. Полный контроль над информацией, считываемой с контроллера или записываемой в него, производитель машин может ограничить информацию, которую может предоставить любой конкретный оператор. могут считываться или изменяться, предотвращая возникновение нежелательных условий, таких как установка слишком высокого значения уставки в диапазоне, который может повредить продукт или машину. Кроме того, модули контроллера можно заменять в «горячем» режиме. для выключения системы.Модули также могут автоматически конфигурироваться после горячей замены.

Другие характеристики регулятора температуры

Напряжение питания

Обычно для регуляторов температуры существует два варианта напряжения питания: низкое напряжение (24 В переменного/постоянного тока) и высокое напряжение (110–230 В переменного тока).

Размер

Контроллеры бывают нескольких стандартных размеров, которые обозначаются номерами DIN, например 1/4 DIN, 1/8 DIN, 1/16 DIN и 1/32 DIN. DIN — это аббревиатура от грубо переведенного «Deutsche Institut fur Normung», немецкой организации по стандартам и измерениям. Для наших целей DIN просто указывает, что устройство соответствует общепринятому стандарту размеров панели.

Сравнение размеров по DIN

Размер по DIN	1/4	1/8	1/16	1/32
Размер в мм	92 х 92	92 х 45	45 х 45	49 х 25
Размер в дюймах	3,62 х 3,62	3,62 х 1,77	1,77 х 1,77	1,93 х 0,98

Наименьший размер — 1/32 DIN, то есть 24 мм × 48 мм, с соответствующим вырезом в панели 22,5 мм × 45 мм. Следующим размером является 1/16 DIN, который имеет размеры 48 мм × 48 мм с размером выреза в панели 45 мм × 45 мм. Размер 1/8 DIN составляет 48 мм × 96 мм с вырезом в панели 45 мм × 92 мм. Наконец, самый большой размер — это 1/4 DIN размером 96 мм × 96 мм с вырезом в панели 92 мм × 92 мм.

Важно отметить, что стандарты DIN не определяют, насколько глубоко контроллер может находиться за панелью. Стандарты допускают только размеры передней панели и размеры выреза в панели.

Утверждения агентства

Желательно, чтобы контроллер температуры имел какое-либо одобрение агентства, чтобы гарантировать, что контроллер соответствует минимальному набору стандартов безопасности. Тип разрешения зависит от страны, в которой будет использоваться контроллер. Наиболее распространенное одобрение, регистрация UL и cUL, распространяется на все контроллеры, используемые в США и Канаде. Обычно для каждой страны требуется одна сертификация.

Для контроллеров, которые используются в странах Европейского союза, требуется одобрение CE.

Третий тип одобрения — FM. Это относится только к ограничителям и контроллерам в США и Канаде.

Класс корпуса передней панели

Важной характеристикой контроллера является класс корпуса передней панели. Эти рейтинги могут быть в виде рейтинга IP или рейтинга NEMA. Степень защиты IP (защита от проникновения) применяется ко всем контроллерам и обычно составляет IP65 или выше. Это означает, что только с передней панели контроллер полностью защищен от пыли и от струй воды низкого давления со всех направлений с ограниченным доступом внутрь. Рейтинги IP используются в США, Канаде и Европе.

Рейтинг контроллера NEMA (Национальная ассоциация производителей электрооборудования) соответствует рейтингу IP. Большинство контроллеров имеют рейтинг NEMA 4 или 4X, что означает, что их можно использовать в приложениях, требующих промывки только водой (но не маслами или растворителями). «X» в рейтинге NEMA 4X означает, что передняя панель не подвержена коррозии. Рейтинги NEMA используются в основном в США и Канаде.

Как починить холодильник Kitchenaid, который не охлаждает

Если ваш холодильник Kitchenaid перестал охлаждать, вы обратились по адресу. В этом руководстве мы обсудим все основные причины этого и то, что вам нужно сделать, чтобы ваш холодильник снова заработал.

This guide covers all major Kitchenaid refrigerator models, including:

4KFRF19MTW00

4KSRF22DTW00

4KSRF36DTX1

4KSRF36DTX2

4KSRF42DTX2

4KSRS22QAA01

KBFS20EVMS13

KBFS22EWMS9

KFCS22EVMS4

KFCS22EVMS8

KRFC300ESS01

KRFC302ESS00

KRMF706ESS00

KRMF706ESS01

KRSC503ESS00

KRSF505ESS00

KSC24C8EYY02

KSCS25FKSS02

KSCS25INSS00

KSCS25INSS01

KSF26C4XYY03

УДАЛЕНИЕ СОДЕРЖАНИЕ СЛУЧАЯ ДЛЯ СЛУЧАЯ ДЕЙСТВИЯ ДЕЙСТВИЯ 9027. 9027.

. В задней части холодильника находятся змеевики конденсатора, которые помогают охлаждать холодильник. К сожалению, катушки притягивают много пыли, а иногда даже могут замерзнуть, что мешает им работать.

Вот как проверить и, при необходимости, почистить змеевики конденсатора:

1. Выключите питание холодильника и вытащите его из стены, чтобы получить доступ к змеевикам конденсатора.
2. Найдите змеевики конденсатора (для этого может потребоваться снять панель, закрывающую их).
3. Если змеевики конденсатора покрыты льдом, оставьте холодильник выключенным, чтобы они разморозились. Если они покрыты пылью, тщательно очистите их.
4. После того, как змеевики будут чистыми или лед будет удален, снова включите холодильник и проверьте, решена ли проблема. Если ваш холодильник по-прежнему не охлаждает, вам нужно проверить вентилятор конденсатора.

Убедитесь, что вентилятор конденсатора работает.

Вентилятор конденсатора обдувает воздухом змеевики конденсатора, чтобы предотвратить их замерзание, что, в свою очередь, способствует охлаждению холодильника до нужной температуры. Если он выйдет из строя и не сможет работать правильно, ваш холодильник Kitchenaid может перестать охлаждать.

Вот как проверить и при необходимости исправить неисправный вентилятор конденсатора:

1. Выключите питание и вытащите холодильник из стены, чтобы получить доступ к вентилятору конденсатора.
2. Найдите вентилятор конденсатора (обратитесь к руководству пользователя, если не знаете, где он находится).
3. Найдя вентилятор, снимите крышку и попробуйте вручную повернуть вентилятор на 360 градусов. Если вентилятор не может двигаться, убедитесь, что ему ничего не мешает.
4. Затем проверьте электродвигатель вентилятора с помощью мультиметра, чтобы убедиться в его целостности. Если двигатель неисправен, его необходимо заменить. Если вентилятор может свободно вращаться и он проходит проверку мультиметром, значит, он исправен и можно переходить к проверке вентилятора испарителя.
5. Если вы замените вентилятор конденсатора, вам нужно будет проверить, правильно ли охлаждает ваш холодильник. Если нет, проверьте вентилятор испарителя.

Убедитесь, что вентилятор испарителя работает

Вентилятор испарителя в вашем холодильнике помогает циркулировать воздуху из морозильной камеры в холодильник, чтобы охлаждать его. Если вентилятор или двигатель вентилятора перестали работать, возможно, ваш холодильник Kitchenaid не охлаждается должным образом.

Вот как проверить и при необходимости исправить неисправный вентилятор испарителя:

1. Выключите питание холодильника и найдите вентилятор внутри морозильной камеры.
2. Снимите крышку с вентилятора и проверьте, можете ли вы повернуть его вручную без препятствий.
3. Если что-то мешает вентилятору, удалите этот предмет.
4. Затем с помощью мультиметра проверьте двигатель вентилятора испарителя, чтобы убедиться в его целостности. Если он проходит тест, это не причина проблемы, поэтому вы можете перейти к проверке пускового реле. Если непрерывности нет, замените его, а затем проверьте, решена ли проблема. Если нет, проверьте пусковое реле.

Убедитесь, что пусковое реле работает

Пусковое реле работает вместе с пусковой обмоткой, чтобы помочь компрессору вашего холодильника работать правильно. Когда он перестанет работать, ваш холодильник может перестать охлаждаться.

Вот как проверить и при необходимости исправить неисправное пусковое реле:

1. Убедитесь, что питание холодильника отключено.
2. Найдите пусковое реле (если не знаете, где оно находится, обратитесь к руководству пользователя).
3. С помощью мультиметра проверьте пусковое реле на целостность.
4. Если проверка не пройдена, замените пусковое реле. Если он проходит проверку, переходите к проверке термостата контроля температуры.
5. После замены пускового реле проверьте, охлаждает ли теперь ваш холодильник. Если он по-прежнему не работает должным образом, проверьте термостат контроля температуры.

Термостат контроля температуры подает напряжение на двигатель вентилятора испарителя, двигатель вентилятора конденсатора и компрессор, когда это необходимо. Если термостат перестанет работать, другие компоненты вашего холодильника тоже могут выйти из строя.

Вот как проверить и при необходимости отремонтировать термостат контроля температуры:

1. Убедитесь, что питание вашего холодильника отключено.
2. Найдите термостат контроля температуры (если вы не знаете, где он находится, обратитесь к руководству пользователя).
3. Проверьте, можете ли вы вручную переключить термостат с минимального значения на максимальное значение. Если вы можете переместить его, убедитесь, что вы слышите щелчок, когда он перемещается в максимальное положение. Если вы слышите щелкающий звук, переходите к проверке пускового конденсатора.
4. Если вы не слышите щелчка, следующим шагом будет проверка термостата с помощью мультиметра, чтобы убедиться в его целостности. Если термостат не проходит проверку, замените его. Если он проходит проверку, переходите к проверке пускового конденсатора.
5. После установки нового термостата проверьте, правильно ли охлаждается ваш холодильник. Если нет, проверьте пусковой конденсатор.

Убедитесь, что пусковой конденсатор работает

Пусковой конденсатор отвечает за запуск компрессора в вашем холодильнике, поэтому, если он перестанет работать, ваш холодильник не сможет оставаться прохладным.

Вы можете проверить пусковой конденсатор, выполнив следующие действия:

1. Убедитесь, что питание холодильника отключено.
2. Найдите пусковой конденсатор (обратитесь к руководству пользователя, если не знаете, где он находится).
3. С помощью мультиметра проверьте целостность пускового конденсатора.
4. Если тест не прошел, замените пусковой конденсатор. Если он проходит тест, переходите к проверке термистора.
5. После замены пускового конденсатора проверьте, охлаждает ли теперь ваш холодильник. Если он по-прежнему не работает должным образом, проверьте термистор.

Убедитесь, что термистор работает

Термистор отслеживает температуру в вашем холодильнике, а затем передает эту информацию на плату управления, чтобы она знала, какие компоненты нужно включить или выключить. Если он перестанет работать, ваш холодильник не сможет сохранять прохладу.

Вы можете проверить термистор и при необходимости исправить его:

1. Убедитесь, что питание холодильника отключено.
2. Найдите термистор (обратитесь к руководству пользователя, если не знаете, где он находится).
3. С помощью мультиметра проверьте целостность термистора.
4. Если проверка не пройдена, замените термистор. Если он проходит проверку, переходите к проверке компрессора.
5. После замены термистора проверьте, охлаждает ли теперь ваш холодильник. Если он по-прежнему не работает должным образом, проверьте компрессор.

Убедитесь, что компрессор работает

Компрессор сжимает хладагент, а затем обеспечивает его правильное распределение по холодильнику. Если он выйдет из строя, ваш холодильник может не охлаждаться.

Вы можете проверить компрессор и при необходимости заменить его:

1. Убедитесь, что питание холодильника отключено.
2. Найдите компрессор в задней части холодильника.
3. С помощью мультиметра проверьте компрессор на наличие обрыва цепи. Вам нужно поместить датчики на штифты, которые вы можете найти на боковой стороне компрессора.
4. Если он не прошел тест, замените компрессор или вам лучше купить новый холодильник в зависимости от стоимости замены. Если он проходит тест, вам может потребоваться заменить главную плату управления (см. ниже).

• Если вы замените компрессор, проверьте, охлаждает ли теперь ваш холодильник. Если он по-прежнему не работает должным образом, вам необходимо подумать о замене главной платы управления (см. ниже).

Замена главной платы управления

Последним шагом, который вы можете предпринять, является замена главной платы управления. Плату сложно проверить, поэтому лучше всего просто заменить ее и посмотреть, заставит ли холодильник Kitchenaid нормально охлаждаться. Однако, учитывая высокую стоимость замены, вы можете решить, что лучше просто купить новый холодильник.

Совместное использование

Почему мой холодильник вообще не охлаждает?

Включите JavaScript для просмотра веб-сайта..

Помощь по ремонту > Ремонт холодильника > Симптомы холодильника быть неисправным. Термистор отправляет информацию о температуре на термостат, поэтому сломанный термистор будет давать неверную информацию.

Термистор холодильника

Найдите необходимую деталь для вашего продукта.

---

20 июля 2015 г. Лайл Вайшвилл

Как заменить термистор холодильника

Если ваш холодильник не поддерживает установленную вами температуру, проблема может заключаться в термисторе, который определяет температуру. В этом руководстве по ремонту своими руками показано, как легко заменить термистор за 15 минут.

Подробнее

Сложность ремонта

Необходимое время

 15 минут или менее

---

20 июля 2015 г. Автор Лайл Вайшвилл

Как заменить термистор в холодильнике с верхней морозильной камерой

Холодильник слишком холодный или недостаточно холодный? Термистор может неправильно считывать температуру. Это руководство по ремонту своими руками и видео содержат простые инструкции по замене термистора в холодильнике с верхней морозильной камерой всего за 6 шагов.

Подробнее

Сложность ремонта

Необходимое время

 15 минут или менее

Замена вентилятора конденсатора холодильника

Вентилятор конденсатора находится в машинном отделении холодильника рядом с компрессором. Он перемещает воздух через змеевики конденсатора, помогая охлаждать горячий хладагент, выходящий из компрессора. Хладагент охлаждается перед тем, как пройти через расширительное устройство в испаритель. Если вентилятор конденсатора неисправен, замените его.

Вентилятор конденсатора холодильника

Найдите необходимую деталь для вашего продукта.

---

20 июля 2015 г. Лайл Вайшвилл

Как заменить двигатель вентилятора конденсатора в холодильнике с верхней морозильной камерой

Ваш холодильник кажется теплее, чем должен? Проблема может заключаться в двигателе вентилятора конденсатора. Это руководство по ремонту своими руками и видео показывают, как легко заменить неисправный двигатель вентилятора конденсатора в холодильнике с верхней морозильной камерой всего за 6 шагов.

Подробнее

Сложность ремонта

Необходимое время

 15 минут или меньше

Замените электронную плату управления холодильника

Электронная плата управления, также называемая главной платой управления или платой управления питанием (PCB), управляет компрессором и циклом оттаивания. Когда он определяет, что компрессор должен работать, чтобы охлаждать холодильник, он подает напряжение на компрессор и вентиляторы. Электронная плата управления также получает сигналы от датчиков температуры для контроля температуры внутри холодильника и морозильной камеры. С помощью этой информации электронная плата управления управляет циклом разморозки. Обычно вы можете провести диагностический тест на электронной плате управления, чтобы увидеть, насколько хорошо она работает. Тест зависит от модели, но наиболее распространенным является тест принудительной разморозки. Инструкции по запуску диагностики см. в техническом листе. Замените электронную плату управления, если она работает неправильно.

Электронная плата управления холодильника

Найдите необходимую деталь для вашего продукта.

---

12 января 2021 г. Лайл Вайшвилл

Как заменить электронную плату управления на задней панели холодильника

Если на панели управления не работает подсветка или вентиляторы в вашем холодильнике с вертикальной, вертикальной или нижней морозильной камерой Не загорается, это может означать, что электронная плата управления вышла из строя. В этом руководстве по ремонту своими руками показано, как заменить неисправную электронную плату управления холодильника за 7 быстрых шагов.

Подробнее

Сложность ремонта

Требуется время

 15 минут или меньше

---

20 июля 2015 г. Автор Lyle Weischwill

Если заменить электронную плату управления внутри холодильника с верхней морозильной камерой

2 вообще круто, может быть неисправна электронная плата управления. Это руководство по ремонту своими руками и видео показывают, как легко заменить электронную плату управления, и обычно это занимает всего 15 минут или меньше.

Подробнее

Сложность ремонта

Требуемое время

 15 минут или менее

Замените пусковое реле компрессора холодильника

Пусковое реле, также называемое реле PTC, представляет собой электрическое устройство, запускающее двигатель компрессора от внешнего источника. Двигатель компрессора не запустится без дополнительного пускового тока от пускового реле.

Если пусковое реле не работает, вы часто будете слышать щелчок и короткое гудение компрессора каждые несколько минут. Чтобы убедиться, что проблема в пусковом реле, отключите холодильник от сети, снимите пусковое реле и встряхните его. Если пусковое реле дребезжит, замените пусковое реле.

Пусковое реле компрессора холодильника

Найдите необходимую деталь для вашего продукта.

---

20 июля 2015 г. Лайл Вайшвилл

Как заменить пусковое реле компрессора в холодильнике с верхней морозильной камерой

Если вы больше не слышите гудения компрессора вашего холодильника, а ваша еда разогревается, возможно, проблема в неисправности. реле включения компрессора. Это руководство по ремонту своими руками и видео показывают, как заменить пусковое реле компрессора всего за 6 простых шагов.

Подробнее

Сложность ремонта

Необходимое время

15 минут или меньше

Замена платы контроля температуры холодильника за панелью на задней стенке холодильника. Плата контроля температуры управляет компрессором и другими основными компонентами холодильника. Вы можете проверить его, используя процедуры диагностического тестирования, приведенные в техническом паспорте холодильника.

Замените плату контроля температуры, если она вообще не работает или неправильно управляет компонентами.

Плата управления температурой холодильника

Найдите необходимую деталь для вашего продукта.

---

20 июля 2015 г. Автор Lyle Weischwill

Как заменить плату контроля температуры холодильника

Если в холодильнике холоднее или теплее установленной вами температуры, проблема может заключаться в плате контроля температуры. Это руководство по ремонту своими руками содержит пошаговые инструкции по замене платы контроля температуры за 30 минут или меньше.

Подробнее

Сложность ремонта

Необходимое время

 30 минут или меньше

Замените термостат контроля температуры холодильника

Термостат контроля температуры также называется термостатом контроля температуры или термостатом контроля температуры и расположен в корпусе блока управления. К термостату прикреплена сенсорная трубка, которая измеряет температуру внутри холодильного шкафа. Термостат контроля температуры регулирует температуру внутри шкафа, включая и выключая компрессор в зависимости от температуры, измеряемой сенсорной трубкой. Замените термостат контроля температуры, если он не определяет температуру должным образом или если он не включает компрессор должным образом.

Термостат для контроля температуры холодильника

Найдите необходимую деталь для вашего продукта.

---

20 июля 2015 г. Лайл Вайшвилл

Как заменить термостат контроля температуры холодильника

В вашем холодильнике слишком холодно или слишком тепло? Может быть виноват терморегулятор. Это руководство по ремонту своими руками содержит пошаговые инструкции по замене регулятора температуры холодильника за 30 минут или меньше.

Подробнее

Сложность ремонта

Необходимое время

 15 минут или меньше

Замена таймера разморозки холодильника

Таймер разморозки представляет собой электромеханическое устройство, которое контролирует интервалы между автоматическими циклами разморозки в холодильнике. Двигатель таймера оттаивания работает и перемещает компоненты управления в устройстве. Когда управляющие контакты таймера оттаивания переходят в цикл оттаивания, компрессор останавливается и нагреватель оттаивания включается на определенный период времени, чтобы растопить иней с ребер испарителя. Это способствует более эффективному теплообмену через испаритель. Когда указанный период разморозки заканчивается, контакты таймера разморозки переключаются обратно, чтобы разрешить нормальную работу охлаждения в холодильнике.

Вам необходимо заменить таймер разморозки, если он не срабатывает при активации.

Неисправные контакты в таймере также могут привести к тому, что нагреватель оттайки либо вообще не включается, либо постоянно включается. В этом случае замените таймер разморозки.

Таймер разморозки холодильника

Найдите необходимую деталь для вашего продукта.

---

Замена компрессора холодильника

Ремонт компрессора холодильника обычно включает замену пускового устройства и/или перегрузку двигателя. Если компрессор находится в рабочем состоянии, но не запускается, замените пусковое устройство и/или перегрузите его. Если компрессор заблокирован или работает, но не сжимает хладагент, замените компрессор. Технический специалист по обслуживанию холодильников должен будет выполнить этот ремонт, поскольку он включает восстановление и заправку хладагента.

Компрессор холодильника

Найдите необходимую деталь для вашего продукта.

---

Симптомы, общие для всех холодильников

Выберите симптом, чтобы просмотреть информацию о ремонте холодильника.

Почему мой морозильник недостаточно холодный?

Основные причины: неплотная прокладка дверцы, отказ системы оттаивания, неработающий вентилятор испарителя, загрязненные змеевики конденсатора, не работающий вентилятор конденсатора

Читать далее

---

Какое плановое техническое обслуживание необходимо моему холодильнику?

Что нужно сделать: очистить змеевики конденсатора, заменить водяной фильтр, очистить внутреннюю часть, отрегулировать дверцы, чтобы предотвратить утечку воздуха, очистить дренажный поддон

Подробнее

---

Почему мой льдогенератор в холодильнике не производит лед?

Основные причины: застрявшие кубики льда, сломанный узел льдогенератора, грязный фильтр для воды, перегнутая линия подачи воды, неисправный водяной клапан, морозильная камера недостаточно холодная.

Основные причины: поврежденный уплотнитель дверцы, неисправный датчик оттаивания или биметаллический термостат, сломанный нагреватель оттаивания, неисправный таймер оттаивания или плата управления

Подробнее

---

Почему мой холодильник не работает?

Основные причины: неисправность платы управления или регулятора холода, поломка пускового реле компрессора, неисправность двигателя компрессора, проблемы с таймером оттайки

Подробнее

---

Почему мой холодильник вообще не охлаждает?

Основные причины: засорение вентиляционных отверстий, проблемы с компрессором, неработающий вентилятор конденсатора или испарителя, отказ системы управления, проблемы с датчиками

Подробнее

---

Почему мой холодильник плохо охлаждает?

Основные причины: забитые вентиляционные отверстия, проблемы с системой оттаивания, неисправность вентилятора испарителя, загрязненные змеевики конденсатора, неисправные датчики, неработающий вентилятор конденсатора

Подробнее

---

Почему вода капает из моего холодильника на пол?

Основные причины: негерметичность водяного клапана, замерзшая или сломанная сливная трубка системы оттаивания, переполненный дренажный поддон, трещина в трубке системы водоснабжения, негерметичное уплотнение дверцы

Подробнее

---

Руководства по ремонту, общие для всех холодильников

Эти пошаговые руководства по ремонту помогут вам безопасно починить то, что сломалось в вашем холодильнике.

20 июля 2015 г.

Как чистить змеевики конденсатора холодильника

By Lyle Weischwill

Помогите вашему холодильнику работать более эффективно, очистив змеевики конденсатора. Это легко и занимает всего несколько минут.

Сложность ремонта

Необходимое время

 15 минут или меньше

Подробнее

---

20 июля 2015 г.

Как заменить водяной клапан холодильника

Автор: Lyle Weischwill

Замените водяной клапан, который подает воду в льдогенератор и дозатор воды, если он больше не контролирует поток воды .

Сложность ремонта

Требуется время

 15 минут или менее

Подробнее

---

20 июля 2015 г.

Как заменить плату контроля температуры холодильника

By Lyle Weischwill

Если температура в вашем холодильнике не соответствует установленной вами температуре, проблема может заключаться в плате контроля температуры — специалист по обслуживанию может поставить вам точный диагноз. Если плата неисправна, выполните следующие действия, чтобы заменить ее самостоятельно.

Сложность ремонта

Необходимое время

 30 минут или меньше

Подробнее

---

Статьи и видеоролики, общие для всех холодильников

Используйте советы и подсказки, содержащиеся в этих статьях и видеороликах, чтобы максимально эффективно использовать свой холодильник.

2 июня 2022 г.

Как снять стойку флиппера холодильника GE с французской дверью

By Lyle Weischwill

Узнайте, как заменить стойку флиппера холодильника GE с французской дверью.

Подробнее

---

19 апреля 2022 г.

Как заменить фильтр для воды в холодильнике LG

Автор Лайл Вайшвилл

Получите советы и рекомендации по замене фильтра для воды в холодильнике LG.

Подробнее

---

30 декабря 2021 г.

Как починить свой вентилятор охлаждения с испарителем

от Lyle Weischwill

Узнайте, как починить вентилятор с разбитым испарителем

.
