терморегулятор холодильника


Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора (в компрессионных холодильниках) или нагревателя в (в абсорбционных холодильниках).

При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура в холодильнике будет несколько колебаться, что в определенной мере зависит от чувствительности терморегулятора.

По принципу действия терморегуляторы бытовых холодильников относятся к приборам манометрического типа, работа которых основана на изменении давления рабочего наполнителя при изменении его температуры (в настоящее время в отдельных моделях холодильников зарубежного производства применяют электронные терморегуляторы).

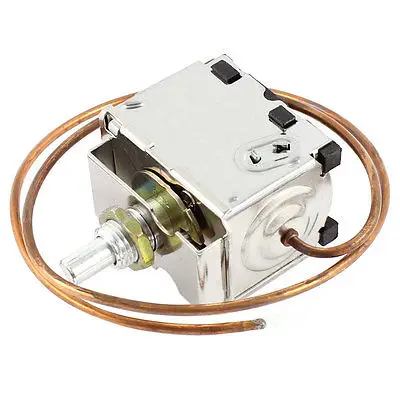

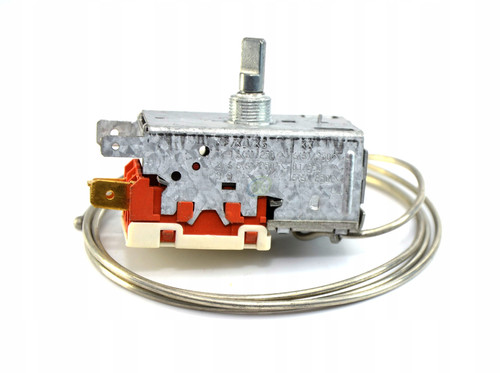

Терморегулятор бытового холодильника представляет собой рычажный механизм с силовым рычагом и контактной системой,  в электрическую цепь холодильника.

На силовой рычаг воздействует упругий элемент (сильфон) термочувствительной системы и основная пружина, регулируемая винтом. Электроизоляционная прокладка изолирует электрическую цепь прибора от его механических частей. Термочувствительная система манометрического типа состоит из упругого элемента – сильфона (металлический баллон с гофрированными стенками) или мембраны с припаянной к ним трубкой. Система наполнена небольшим количеством фреона или хлорметила и тщательно герметизирована.

В рабочих условиях фреон находится в состоянии насыщенного пара, давление которого, как известно, изменяется в определенной зависимости (для данного пара) от его температуры. Жидкая фаза фреона находится в конечной части трубки. Эта часть трубки, особенно в месте раздела жидкости и пара фреона, реагирует на изменение температуры, и ее помещают контролируемую среду охлаждаемого объекта.

Работа терморегулятора.

При понижении температуры трубки понизится  давление насыщенных паров  в термосистеме.

Под воздействием основной пружины гофры сильфона будут сжиматься и силовой рычаг повернется на своей оси, в результате чего контакты разомкнутся. При повышении температуры давление насыщенных паров соответственно возрастет. Преодолевая сопротивление пружины, гофры сильфона расширятся, и рычаг повернется в противоположную сторону, а контакты при этом замкнутся.

Из этого следует, что задаваемая температура, при которой будут размыкаться контакты, зависит от усилия пружины. Так, при меньшем усилии основной пружины контакты будут размыкаться при соответственно меньшем давлении паров в термочувствительной системе и, следовательно,  при более низкой температуре.

Наоборот, для получения более высокой температуры, усилие пружины должно быть большим. В этом случае пружина должна преодолеть относительно большее сопротивление сильфона, так как при более высокой температуре будет большее давление паров фреона в термочувствительной системе. Таким образом, для изменения задаваемой температуры, необходимо изменять усилие основной пружины.

Практически это осуществляют ручкой терморегулятора, при повороте которой изменяется натяжение пружины.

Основные элементы терморегулятора.

В бытовых холодильниках применяют терморегуляторы различных конструкций, однако отдельные их элементы выполняют вполне определенные функции, одинаковые для всех конструкций.

Узел резкого размыкания контактов предохраняет контакты терморегулятора от обгорания при размыканиях. В приведенной выше принципиальной схеме терморегулятора с целью упрощения подвижный контакт помещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина. При таком расположении подвижного контакта неизбежно сильное обгорание контактов и быстрый выход их из строя. Объясняется это тем, что разрыв электроцепи  при размыкании контактов будет происходить медленно в соответствии с перемещением рычага, что, в свою очередь, определяется, медленным изменением температуры и,  соответственно, давления паров фреона в термочувствительной системе.

Кроме того, при подобном расположении подвижного контакта, незначительный поворот силового рычага будет сразу же размыкать или замыкать контакты, т.е. часто разрывать цепь. Узел резкого размыкания контактов ликвидирует эти недостатки. В этом случае подвижный контакт расположен на другом рычаге (пластинке), соединенным с силовым рычагом специальной перекидной пружиной. При поворотах силового рычага до определенных положений рычаг с контактом будет оставаться неподвижным, а затем перекидная пружина резко изменит его положение и контакты резко разомкнутся (или замкнутся).

Узел изменения температуры представляет собой устройство, при помощи которого изменяют натяжение основной пружины. В одних терморегуляторах натяжение пружины изменяют вращением винта, который перемещает гайку, упирающуюся в торец пружины, в других – вращением валика с напрессованным на него профильным кулачком, действующим на пружину. Винт  (валик)  вращают ручкой, имеющей указатель для установки ее в определенное положение на шкале прибора.

Термочувствительная система является датчиком, реагирующим на изменение температуры в контролируемом объекте и действующем на контактную систему прибора.

Конечная часть трубки, чувствительная к изменению температуры, у разных терморегуляторов, может несколько отличаться, что зависит, в основном, от уровня жидкой фазы фреона в ней. При малом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80….100 мм, обеспечить на такой длине плотное прилегание трубки к стенке испарителя трудно. В этих случаях конец трубки завивают в спираль, изгибают в колено или припаивают баллончик с большим, чем у трубки,  внутренним диаметром.

Узел настройки дифференциала служит для регулирования величины дифференциала. Дифференциалом терморегулятора называют разность между температурой размыкания и замыкания контактов (при определенном натяжении основной пружины). Чем меньше величина дифференциала прибора, тем более в узких пределах будет поддерживаться заданная температура. В терморегуляторах бытовых холодильников этот узел используют только для заводской установки прибора. Во многих конструкциях он отсутствует.

Дифференциал изменяют при помощи винта, который, являясь ограничителем для перемещения силового рычага, приближает или удаляет момент перебрасывания перекидной пружиной рычага с подвижным контактом.

Узел полуавтоматического оттаивания испарителя создает удобства при удалении снежного покрова. Узел применяется в отдельных конструкциях терморегуляторов. Принцип его действия и устройство зависит от способа удаления снежного покрова, принятого в том или ином холодильнике.

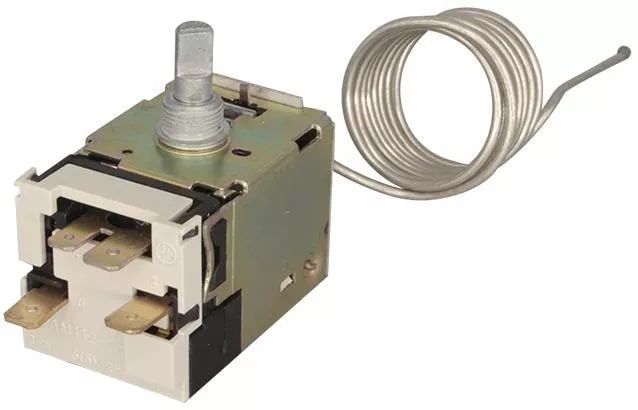

 ТАМ 133

1 – термочувствительная система ; 2, 7 – рычаги, 3-корпус, 4,5 – пружины, 5-ползун, 6- гайка, 7,10,14- винт настройки, 8-колодка, 9-дополнительные контакты, 11- основные контакты, 12 рычаг, 13-пружина, 16-ось, 17-рычаг

Терморегуляторы

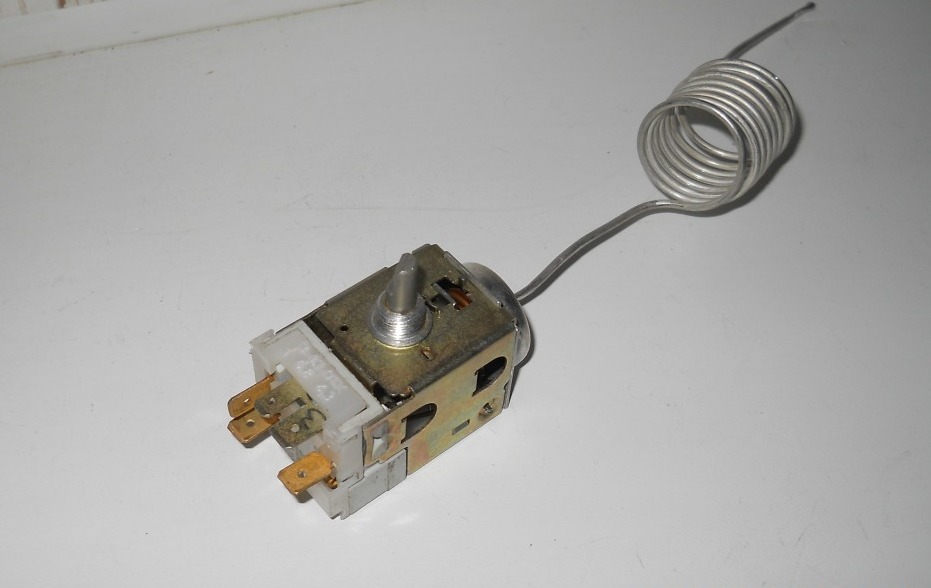

К59ТАМ 125 ТАМ 112-1М К57   ТАМ 113ID974
ТАМ 133-1МТАМ 145-2МК50 L3392  UT72ID961
Danfoss 07786496      PJ32C00
     МБУ-М





Заменить неисправный терморегулятор холодильника
одна из услуг, которые оказывает
мастерская  Доктор холод  заказчикам в Тольятти.
При ремонте холодильника
Вам гарантированы:

  • Выполнение работы квалифицированным мастером
  • Использование оригинальных запчастей
  • Выезд на место в удобное для заказчика время
  • Вызов мастера по ремонту холодильников  в Тольятти и
  • диагностика бесплатно
  • Ремонт холодильников  в районах Тольятти :
  • Автозаводский, Центральный, Комсомольский
  • Гарантия на терморегулятор до 12 месяцев
  • Срочная замена терморегулятора холодильника в день звонка
  • Недорогой ремонт холодильников  по приемлемой цене
  • Бесплатная консультация по телефону
  • Удобный график работы,
  • ремонт холодильников без праздников и выходных
  • Мобильная мастерская по ремонту холодильников
  • Замена терморегулятора холодильника  на дому
  • Профессиональное оборудование  для ремонта холодильника
  • Все виды работ по линейному ремонту холодильников





МЕТОДЫ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ В ХОЛОДИЛЬНИКЕ
Применяются прямой и косвенный методы регулирования температуры в камере холодильника.  Прямой метод заключается в поддержании постоянной температуры воздуха, датчик регулятора температуры размещается в  охлаждаемой камере и измеряет температуру воздуха. Косвенный — в поддержании постоянной температуры

1  2  3  4  5  6  7  8  9  10

 «Холодильники от А до Я» С.Л. Корякин-Черняк «Холодильная техника и технологии» О.А. Цурканов, А.Г. Крысин

Терморегулятор для холодильника: как проверить и настроить терморегулятор встроенного холодильника?

Нередко происходит так, что температура в холодильнике устанавливается один раз, а потом он активно эксплуатируется, на протяжении всего времени эксплуатации в нём хранится множество разнообразных и разноплановых продуктов. Тем не менее, мало кто задумывается о том, что различные продукты могут требовать к себе разные условия хранения. Имеется ввиду не только уровень влажности, наличие большего или меньшего количества солнечного света, но и температурный режим.

И если отрегулировать уровень солнечного света внутри холодильника едва ли удастся, а контролировать уровень влажности внутри камер можно далеко не у всех холодильников, то подкорректировать температурный режим можно. Можно это сделать посредством терморегулятора, который в разных моделях холодильников установлен либо внутри камеры, либо снаружи. В свою очередь с помощью температурного датчика, холодильник будет поддерживать установленную температуру.

Где искать терморегулятор холодильника?

Итак, для начала необходимо понять, что такое терморегулятор и для чего нам необходимо понимание того, где он располагается. Начнём с того, что терморегулятор в холодильнике может быть механическим или электронным, это важно, ведь от типа терморегулятора зависит сложность его ремонта или полной замены. Оба типа терморегулятора в холодильнике выполняют одну и ту же роль, благодаря терморегулятору холодильник способен поддерживать внутри камер установленную пользователем температуру.

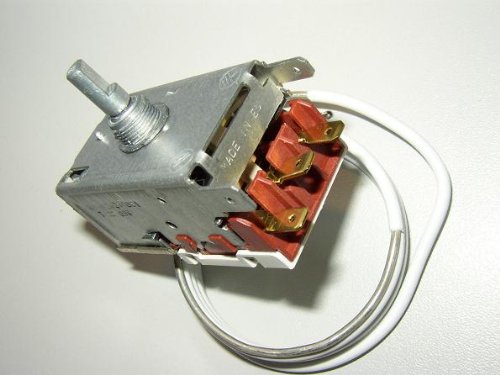

Принцип работы механического терморегулятора достаточно прост. Он состоит из небольшой колбочки, которая наполнена минимальным количеством фреона и контактами, которые подсоединены к компрессору. В процессе работы холодильника, температура в нём поднимается, соответственно, повышается давление в колбочке терморегулятора, благодаря чему замыкаются контакты на компрессоре и последний включается и активизирует охлаждение в камерах холодильника. Как только температура становится оптимальной, давление в колбочке снижается, контакты размыкаются и компрессор отключается.

Но как тогда происходит контроль температуры, спросите вы. Всё также просто, в конструкции термостата предусмотрена пружина, натяжение которой регулирует частоту замыкания контактов. Натяжение пружины контролируется специальным регулятором, который, чаще всего, расположен внутри холодильной камеры. Прокручивая ручку (или колёсико), мы устанавливаем частоту включения и выключения компрессора, тем самым влияя на температурный режим внутри холодильника.

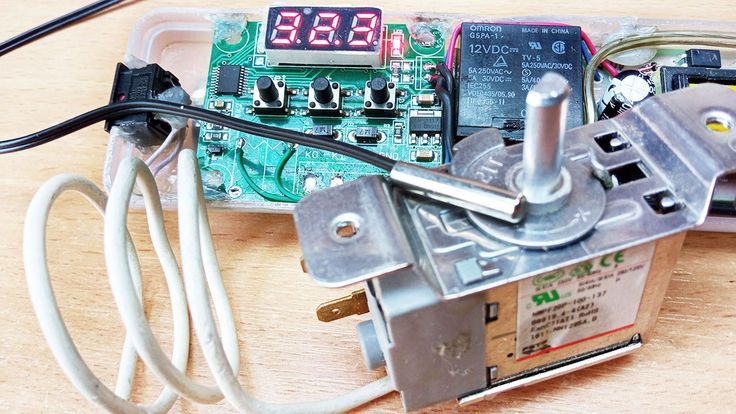

С электронным терморегулятором всё несколько сложнее, ведь он связан с управляющей платой, на не с компрессором. Установленная температура на панели управления, в этом случае, поддерживается существенно точнее, а информацию о её отклонении терморегулятор (как правило это воздушный датчик), передаёт на управляющую плату, которая анализирует полученные данные и, в свою очередь, передаёт команду на компрессор. Этой командой может быть включение или отключение агрегата.

Если по какой-то причине терморегулятор оказался неисправен, его необходимо заменить. Чаще всего ремонт терморегулятора невозможен и даже нецелесообразен, поэтому для каждого мастера под его ремонтом подразумевается полная замена термостата холодильника, цена такой операции будет дешевле ремонта самого холодильника.

Найти место расположения терморегулятора для опытного мастера не составит труда вне зависимости от того, какая модель холодильника. В некоторых моделях бытовых холодильников терморегулятор располагается около самого контроллера температуры. Чаще всего он скрыт в пластиковой коробке небольшого размера, которая сразу бросается в глаза. Иногда он размещён недалеко от плафона с освещением камеры. В более новых моделях терморегулятор может быть вынесен за пределы камеры, но его датчик всё равно находится около контроллера температуры.

Признаки поломки температурного реле

Поломка термостата, как и любая другая, имеет свои признаки и проявления, по которым можно определить, что неправильная работа холодильника связана именно с поломкой этого узла. Опытный специалист из сервисного центра обязательно проведёт диагностику поломки, основываясь именно на тех проявлениях и признаках, которые свойственны работе холодильника на данный момент.

Что указывает на поломку терморегулятора:

  • температура внутри камер выше или ниже заданной на панели управления – если внутри камер холодильника устанавливается температура, которая не соответствует пользовательским настройкам, это один из наиболее явных признаков того, что термостат неисправен;
  • компрессор запускается хаотично, также неожиданно отключается – если вы заметили, что включения и отключения компрессора не связаны с температурой внутри камер холодильника, это также свидетельство тому, что термостат не работает, его нужно заменить;
  • компрессор работает без отключения, либо вовсе не включается – температурное реле вышло из строя и не срабатывает, соответственно компрессор не получает команду от управляющей платы, либо контакты не замыкаются и компрессор не запускается. Также компрессор может работать, но контакты неисправного температурного реле не размыкаются и не позволяют ему отключиться;
  • холодильник не работает на охлаждение вовсе, либо одна из его камер – одна камера не будет работать только в том случае, если терморегуляторов несколько, например, для морозилки свой, а для холодильной камеры свой. Необходимо заменить именно тот, который оказался неисправен. Если терморегулятор один и контроль он производит совместный, холодильник вовсе не будет работать на охлаждение.

Если вы заметили, что одно или несколько таких проявлений свойственно для вашего холодильника, следует пригласить мастера из сервисного центра, чтобы он произвёл диагностику и устранил проблему в функционировании холодильника. Однако, прежде чем это делать, можно произвести проверку термостата в домашних условиях.

Как проверить термостат холодильника самостоятельно, пошаговая инструкция:

  • отключаем холодильник от сети – это понадобится, чтобы полностью обесточить прибор;
  • достаём все продукты – подготавливаем устройство к разморозке, продукты следует временно убрать из камеры холодильника и морозилки;
  • размораживаем холодильник – камеры прибора должны полностью оттаять, а компрессор остыть;
  • кладём термометр в холодильник или в морозильную камеру (идеально два термометра одновременно) – термометр понадобится, чтобы точно определить температуру внутри до градуса;
  • контроллер температуры устанавливаем на минимальное значение – поворачиваем ручку, пока не услышим щелчок;
  • включаем холодильник в сеть и запускаем его в работу – дверцы всех камер должны быть плотно закрыты на протяжении двух часов работы холодильника;
  • сверяем температуру на термометрах – температура в холодильнике не должна превышать 7°С, а в морозильной камере не должна быть ниже -22°С.

Порядок замены температурного реле

Замена терморегулятора может оказаться несложной процедурой, особенно, если сталкиваемся с механикой, но, если дело приходится иметь с электронным температурным датчиком, лучше все работы и обслуживание холодильника доверить опытному специалисту из мастерской. При выполнении ремонтных работы нам необходимы не только знание и понимание того, где расположен термостат, но и принцип его точной диагностики, понимание устройства холодильника, для проведения частичной разборки его корпуса.

Как произвести замену механического терморегулятора:

  1. Отключаем холодильник от сети – это залог безопасности мастера во время выполнения ремонтных работ, холодильник нужно отключить от сети.
  2. Нужно получить доступ к терморегулятору – чаще всего он расположен за внутренней стенкой недалеко от ручки контроллера температуры, может располагаться около плафона с освещением. Точное расположение термостата именно в вашей модели холодильника можно выяснить также в технической документации.
  3. Демонтируем неисправный температурный реле – сначала отключаем терморегулятор от контактов, после чего, обычно, необходимо снять освещение, что позволит беспрепятственно демонтировать сам терморегулятор.
  4. Устанавливаем новый терморегулятор – новый терморегулятор должен полностью соответствовать модели вашего холодильника. Сначала необходимо подключить контакты к терморегулятору, после чего опустить термопару в канал испарителя через специальное отверстие и произвести его герметизацию.
  5. Производим сборку холодильника – сборка производится в обратном порядке его разборке.

Несколько отличается процедура замены терморегулятора в холодильниках с электронным управлением и с электронным терморегулятором. Процедура несколько сложнее и требует навыков работы с электронными платами, поэтому самостоятельный ремонт холодильника, в данном случае, может быть затруднён.

Как произвести замену электронного терморегулятора:

  1. Отключаем холодильник от сети – при любых ремонтных работах холодильник должен быть обесточен.
  2. Получаем доступ к неисправному термостату – для этого необходимо произвести частичную разборку корпуса холодильника. В зависимости от расположения прибора, необходимо демонтировать внутреннюю стенку, если терморегулятор расположен внутри или внешнюю, если он выведен наружу.
  3. Демонтируем неисправный терморегулятор – сначала отсоединяем контакты от управляющего модуля, после чего вытягиваем провод через стенку холодильника.
  4. Производим монтаж нового терморегулятора – проводим контакты через стенку холодильника к управляющей плате и припаиваем их. Канал, через который проходят контакты и место пайки нужно герметизировать, чтобы избежать вероятности попадания влаги или конденсата.
  5. Производим сборку холодильника – сборка производится в обратном порядке его разборке.
