Как заменить реле запуска компрессора в холодильнике с верхним расположением морозильной камеры?
Прежде чем заменить реле запуска компрессора в холодильнике, внимательно изучите техническую документацию, где указано расположение контактных групп. В любом случае перед устранением неполадок нужно выполнить диагностику, чтобы установить источник (причину) проблемы, а также проверить отсутствие скрытых дефектов.
Содержание:
Шаг 1 | Шаг 4 | Шаг 7 |
Шаг 2 | Шаг 5 | |
Шаг 3 | Шаг 6 |
Шаг 1 —Необходимые инструменты
- Реле запуска компрессора
- Рабочие перчатки
- Набор гайковертов
- Отвертка для шлицев
Ремонт холодильника можно выполнить в сервисном центре, но можно попробовать свои силы и провести работы самостоятельно. Предлагаем ознакомиться с подробной инструкцией, которая поможет заменить реле холодильника.
Необходимые инструменты:
Необходимый инвентарь вы можете приобрести у нас.
Рекомендуем найти инструкцию на вашу модель холодильника, не будет лишним, если вы с ней ознакомитесь, прежде чем приступать к работе.
Перед тем, как поменять реле в холодильнике с верхним расположением холодильной камеры, необходимо разморозить его. Кроме того, необходимо отключить холодильник от электропитания, иначе можно получить удар током. Снимите заднюю стенку, удалив винты. Не забудьте надеть перчатки перед началом работ, чтобы избежать царапин.
Шаг 2 —Отсоедините провода
Снимите реле компрессор. Уберите фиксатор провода, который идет к реле, снимите конденсатор и демонтируйте реле. Отсоедините провода.
Шаг 3 —Возьмите в руки новое реле и установите конденсатор
Возьмите в руки новое реле и установите конденсатор. Перенесите конденсатор из старого пускового реле в новое реле запуска. Подключите новое пусковое реле с конденсатором к клеммам компрессора. Подключите провода к новому стартовому реле. Переустановите фиксатор провода так, чтобы закрепить реле запуска на компрессоре. Вытащите конденсатор из старого пускового реле. Установите конденсатор на новое реле запуска. Вставьте новое реле запуска. Подключите провода.
Шаг 4 —Проверьте работу холодильника
Вам нужно только вернуть заднюю крышку и проверить работу холодильника. Если все нормально, установите холодильник на штатное место.
Шаг 5 —Готово
На этом замена может считаться завершенной.
Если компрессор не запускается, то стоит задуматься над другими неисправностями. Вполне может быть, что это неисправность мотора. В этом случае вам стоит купить в нашем интернет-магазине новый двигатель.
Шаг 6 —Эти товары могу Вам пригодиться
- Панели ящиков
- Полка
- Термостат
Шаг 7 —Эти товары могут Вам пригодиться
- Лампочка
- Средство для удаления жира
- Ручка двери
Итак, подведем итоги:
Чтобы заменить реле в холодильнике, нужно выполнить следующие действия:
- Отключить холодильник от электропитания, разморозить.
- Демонтировать заднюю стенку, снять фиксатор провода и вытащить конденсатор.
- Извлечь старое реле, отсоединить провода.
- Поставить конденсатор на новое реле.
- Подключить реле к компрессору, собрать холодильник в обратном порядке.
- 1. Пускозащитное реле компрессора
реле пускозащитное компрессора для холодильника, РКТ-1
525 р.
- 2. Панели ящиков
панель ящика морозильной камеры холодильника Минск Атлант
299 р.
- 3. Полка для холодильника
полка стеклянная с обрамлением для холодильников Минск Атлант
185 р.
Замена пускового реле холодильника холодильника своими руками: инструкция и видео
Каталог запчастей
- Стиральные машины
- AEG
- ARDO
- Ariston
- Asko
- Beko
- Blomberg
- Bosch
- Candy
- Electrolux
- Gorenje
- Haier
- Hansa
- IKEA
- Indesit
- Kaiser
- Miele
- Neff
- Samsung
- Siemens
- Vestel
- Whirlpool
- Zanussi
- Атлант
- Аксессуары
- Амортизаторы
- Барабаны и баки
- Бункеры, кюветы, лотки, дозаторы
- Вентиляторы сушки
- Датчики Аквастоп (AquaStop)
- Датчики вибрации (виброметры)
- Датчики мутности
- Датчики температуры (термостаты)
- Датчики уровня воды (прессостаты)
- Двигатели (моторы)
- Двигатели сушки
- Заливные патрубки
- Замки люка (УБЛ)
- Клапаны подачи воды (КЭН)
- Кнопки
- Конденсаторы
- Крепёж
- Крестовины барабана
- Крышки
- Люки (дверцы) в сборе
- Манжеты люка
- Микропереключатели
- Модули индикации
- Ножки
- Обода (обрамления) люка
- Панели
- Петли для люка (дверцы)
- Подшипники барабана
- Программаторы
- Пружины бака
- Рёбра барабана
- Ремкомплекты
- Ремни привода
- Ручки и крючки люка
- Ручки переключения программ
- Сальники бака
- Сетевые фильтры (конденсаторы)
- Сетевые шнуры
- Сливные насосы (помпы)
- Сливные патрубки
- Сливные фильтры
- Смазка для сальников
- Стёкла люка
- Суппорты барабана (ступицы)
- Сушки
- Таходатчики (датчики Холла)
- ТЭН
- Улитки сливных насосов
- Шкивы барабана
- Шланги
- Шлейфы и проводка
- Щётки двигателя
- Электронные модули
- Посудомоечные машины
- AEG
- Ariston
- Beko
- Bosch
- Candy
- Electrolux
- Gorenje
- Hansa
- IKEA
- Indesit
- Krona
- Kuppersberg
- LG
- Neff
- Siemens
- Smeg
- Whirlpool
- Zanussi
- Аквастопы
- Аксессуары
- Актуаторы
- Бачки для соли
- Верхние крышки
- Гайки и установочные кольца
- Датчики мутности воды (аквасенсоры)
- Датчики протечки
- Датчики температуры (термостаты)
- Датчики уровня воды (прессостаты)
- Дозаторы моющего средства
- Замки
- Импеллеры (разбрызгиватели)
- Клапаны подачи воды (КЭН)
- Кнопки
- Корзины
- Корзины столовых приборов и направляющие
- Крепёж
- Крышки бачков для соли
- Лампочки подсветки
- Микропереключатели
- Модули индикации
- Ножки
- Патрубки
- Передние панели
- Петли двери
- Проводка
- Пружины двери
- Ролики для корзины
- Сетевые фильтры (конденсаторы)
- Сетевые шнуры
- Сливные насосы (помпы)
- Сливные фильтры
- Сливные шланги
- Сушки
- Теплообменники
- Трубки
- ТЭН (трубчатые электронагреватели)
- Уплотнители
- Циркуляционные насосы
- Чаши
- Электронные модули
- Холодильники
- AEG
- Ariston
- Beko
- Bosch
- Candy
- Electrolux
- Indesit
- LG
- Nord
- Siemens
- Stinol
- Whirlpool
- Zanussi
- Атлант
- Бирюса
- Минск
- Вентиляторы
- Заслонки
- Кнопки выключатели
- Лампочки
- Обрамления
- Петли дверей
- Пускозащитные (пусковые) реле
- Ручки двери
- Таймеры оттайки
- Термопредохранители
- Термостаты
- ТЭН оттайки
- Уплотнители
- Щитки (панели)
- Электромагнитные клапаны
- Электронные модули
- Мясорубки
- Bork
- Bosch
- Braun
- Cameron
- Kenwood
- Moulinex
- Panasonic
- Polaris
- Tefal
- Vitek
- Zelmer
- Втулки (предохранители шнека)
- Гайки
- Кнопки
- Корпуса шнека
- Лотки
- Насадки
- Ножи
- Редукторы
- Решётки (сетки)
- Толкатели
- Шестерёнки
- Шнеки
- Газовые плиты
- Ariston
- Bosch
- Gefest
- Gorenje
- Hansa
- Indesit
- Лысьва
- Нововятка
- Блоки розжига
- Газовые краны
- Жиклеры (форсунки)
- Рассекатели
- Ручки
- Термопары
- Электрические плиты
- ARDO
- Ariston
- Beko
- Blomberg
- Bompani
- Candy
- Darina
- EGO
- Electrolux
- Gefest
- Gorenje
- Hansa
- Indesit
- Whirlpool
- КЭТ
- Ладога
- Лысьва
- Мечта
- Нововятка
- Электра
- ЭЛТА
- Аксессуары
- Вентиляторы
- Клеммные колодки
- Конфорки
- Лампы духовки
- Модули управления
- Переключатели мощности
- Петли духовки
- Розетки для электроплит
- Ручки
- Стёкла духовки
- Таймеры
- Терморегуляторы духовки
- ТЭН (трубчатые электронагреватели)
- Уплотнительные резинки
- Швейные машины
- Ремни
- СВЧ-печи
- Блюда (поддоны, тарелки)
- Двигатели поддона
- Крестовины
- Куплеры
- Лампы
- Магнетроны
- Предохранители
- Слюда
- Сушильные машины
- Барабаны и баки
- Бункеры, кюветы, дозаторы
- Датчики
- Двигатели
- Замки люка (УБЛ)
- Крыльчатки
- Люки (дверцы)
- Манжеты
- Насосы
- Пружины
- Ремни привода
- Ролики
- Ручки и крючки люка
- Сетевые фильтры (конденсаторы)
- Теплообменники
- ТЭН
- Фильтры
- Электронные модули
- Аэрогрили
- ТЭН
- Термопоты
- ТЭН
- Аппараты шаурмы
- ТЭН
- Блинницы
- ТЭН
- Фритюрницы
- ТЭНы
- Пылесосы
- Двигатели
- Насосы
- Фильтры и пылесборники
- Водонагреватели
- Аноды
- Клапаны
- Прокладки
- Термостаты
- ТЭН
- Кофемашины
- Аксессуары
- Датчики
- Заварочные блоки
- Кнопки
- Контейнеры
- Панели
- ТЭН
- Шестерни
- Электронные модули
- Аксессуары для ремонта
- Клеммы
- Хомуты, зажимы
Если не нашли запчасть:
Запрос запчастей
Скупка стиральных машин Скупка посудомоечных машин
Неисправности и перебои в работе холодильника, а также нехарактерный шум и потрескивающие звуки во время подключения к электросети являются верным признаком повреждения пускового реле.
При возникновении данной проблемы, необходимо осмотреть корпус и крепления реле на наличие наиболее часто возникающих проблем: подгорания контактов, заклинивания сердечника и пружины или поломки штока, поскольку данные дефекты указывают на необратимую поломку пускозащитного реле и необходимость его замены. Для того чтобы произвести ремонт, вовсе не обязательно обращаться в сервисный центр и вызывать мастера, поскольку заменить пусковое реле холодильника можно своими руками.
Для замены пускозащитного реле, необходимо выполнить последовательность действий:
- Во избежание травм перед началом работ нужно отключить холодильник от электрической сети, вытащив шнур электропитания из розетки.
- Для осуществления ремонта пускозащитного реле, в первую очередь необходимо выкрутить винт и открепить от задней панели шланг водоснабжения, отодвинув его в сторону, дабы не повредить.
- Следующий шаг — выкрутить винты, которые фиксируют саму панель.
- Далее необходимо снять панель и отложить её в сторону.
- С помощью пассатижей снять проволочные зажимы, которые фиксируют пускозащитное реле и пусковой конденсатор.
- После этого снять с компрессора неисправное пускозащитное реле.
- Ослабить зажим и отсоединить разъём, чтобы полностью освободить реле. С помощью мягкой ткани, пропитанной спиртом, следует очистить зажимы и контакты от грязи и пыли.
- Следующий шаг — это непосредственно замена пускового реле. Для этого необходимо переместить пусковой конденсатор со старого пускозащитного реле на новое.
- Далее нужно подключить разъём к реле.
- Аккуратно зафиксировать пускозащитное реле на компрессоре.
- Воспользовавшись пассатижами, закрепить проволочные зажимы.
- После этого осталось лишь поставить на место заднюю панель и зафиксировать её винтами.
- Вернуть шланг водоснабжения на место и закрепить его винтом.
- И последний шаг — подключить холодильник обратно к электрической сети, вставив шнур электропитания в розетку, и убедиться в том, что всё исправно работает.
Если вскоре после замены пускового реле вновь произошёл сбой в работе холодильника, то в этом случае неполадки связаны не с реле, а с работой электроцепи, и устранить их может только мастер.
Купите пускозащитное реле в интернет-магазине Самоделкин
Перейти в раздел »
Видео по замене
как проверить на работоспособность, замена своими руками, схема как подключить, принцип работы, где находится, как снять, сколько стоит, как работает
Рубрика: Ремонт холодильника
Содержание
- Устройство и как работает
- Как проверить пусковое реле холодильника
- Где находится реле
- Неисправности и их устранение
- Как заменить реле на холодильнике
- Как снять
- Как подключить
- Схема подключения
- Какое реле выбрать и сколько стоит деталь
Бытовой холодильник — востребованное домашнее электрическое оборудование, без которого затруднительно представить комфортную жизнь семьи. Включение и бесперебойная работа напрямую обусловлены состоянием реле холодильника, других запчастей и комплектующих. Реле в холодильнике гарантирует осуществление базовой возможности запуска мотора.
Устройство и как работает
Каждому, кто пользуется холодильником, будет интересно узнать механизмы его действия и принцип работы.
Рассмотрим, как работает ротор, запитанный от сети 220 В. Это невозможно без пускового момента. Начальный импульс возникает как следствие старта работы устройства, выполняющего поочередно такие функции:
- смещение периода переменного тока;
- активация пусковой электрообмотки в моменте запуска ротора;
- двигатель «разогнался» — отключение пусковой обмотки, затухание импульса, прекращение подачи напряжения.
Пускозащитное реле холодильника служит для инициации работы однофазного двигателя. Момент включения обеспечивают тепловые устройства на биметаллической пластине (позисторные, или «таблетки») либо индукционные, функционирующие благодаря электромагнитам. В современных бытовых приборах чаще применяются встроенные позисторы, подключенные в последовательность элементов. Замыкая и размыкая электрическую цепь, они также ответственны за тепловой/защитный эффект обмоток.
Как проверить пусковое реле холодильника
Нередки ситуации, когда рефрижератор вдруг выходит из строя. Причиной поломки может послужить множество факторов. Это и скачок напряжения в сети, и физическое повреждение, и производственный брак. Нужно знать, как можно диагностировать реле холодильника на стабильность. Провести небольшой тест можно самостоятельно в домашних условиях. В наличии необходимо иметь электрические измерительные приборы.
Для начала следует выяснить, правильно ли запчасть располагается. Норма — строго вертикально. Затем нужно снять деталь, проверить ее целостность и контакты. Они могут закислиться либо загрязниться, тогда их стоит аккуратно обработать мелкой наждачкой. Контакт между клеммами можно проверить с помощью тестера. Замеченную ржавчину лучше удалить специальным раствором. Наличие следов горения означает только один вариант — деталь неисправна и подлежит обязательной замене.
С помощью процедуры «прозвонки» стоит протестировать, идет ли вольтаж для компрессора (следует использовать омметр или мультиметр).
Полученные в результате замера параметры сверяют с заявленными для данной модели рефрижератора. Если действия не привели к положительному результату, можно вызвать мастера на дом. На месте специалист, обладающий специальными знаниями и навыками, сможет определить, сколько стоит ремонт, как проверить пусковое реле холодильника на работоспособность наиболее эффективно и где еще может находиться поломка.
Где находится реле
Место изначального монтажа определяется производителем исходя их размера, типа и модели. Увидеть, где находится, и проверить реле, можно, сняв заднюю панель холодильника. При этом обязательно следует соблюдать технику электробезопасности.
Неисправности и их устранение
О появлении той или иной поломки сигнализирует возникновение нехарактерного шума в момент пуска (включения), потрескивание при работе. Если двигатель холодильника не приходит в действие или включается, но замолкает уже через несколько секунд, стоит исследовать пусковой механизм. Неисправность может быть устранена сразу же, но существует также и ряд необратимых поломок (например, выгорание реле или неисправность сердечника), требующих однозначной замены.
Кто производитель вашего холодильника?
- Атлант
- Indesit
- Candy
- Hansa
- Веко
- Bosch
- Liebherr
- LG
- Sharp
- Samsung
- Другой…
Poll Options are limited because JavaScript is disabled in your browser.
Когда компрессор работает корректно, а холодильник — нет, не исключены:
- неисправность контактной планки, ее механическое повреждение;
- ошибка работы позистора, его перегрев;
- включение защитной функции и невозможность возврата в первоначальный вид.
Визуальный осмотр, диагностику с помощью прибора и несложный ремонт реле компрессора холодильника можно осуществить в тот же день, буквально за один час.
Как заменить реле на холодильнике
Если произошла поломка, не подлежащая ремонту, требуется срочная замена сгоревшей детали. Посмотреть подробную инструкцию о том, как заменить реле на холодильнике, можно на видеохостингах в интернете. Перед началом работ по замене неисправной запчасти на новую нужно вытащить шнур питания из розетки. Винты крепления выкручивают, снимают заднюю крышку и отставляют ее в сторону.
Как снять
С помощью плоскогубцев снимают зажимы из проволоки, которые фиксируют реле и конденсатор. Снимают его с компрессора, чтобы проверить потенциальную неисправность. Следует полностью освободить его, ослабив зажимы. С помощью тряпочки, пропитанной обезжиривателем, легко протирают пыль и загрязнения на контактах и зажимах. Можно приступать к непосредственной замене.
Как подключить
Пусковой конденсатор снимают со старого реле. Теперь можно поменять его на новое, узнав, как подключить деталь. Операции проводят поэтапно обратным порядком: подключают разъем и закрывают зажимы. Аккуратно, без усилия фиксируют защиту на компрессоре, закрепляют ее проволочными зажимами при помощи пассатижей. Крышку возвращают, отверткой закручивают винты, необходимые для ее фиксации.
Схема подключения
Помимо гарантийных документов, нередко завод-изготовитель прикладывает точные материалы, которые можно использовать при устранении простых поломок. Согласно схеме подключения термореле, оно запитывается от двух источников и выходит на компрессор в трех контактах. Один из входов — условный «нулевой», он подключается напрямую. Помимо «ноля» существует и «фаза». Она, в свою очередь, распадается еще на 2 входа:
- ключевой — подсоединяется к рабочей обмотке;
- оставшийся — на пусковой элемент — обмотку, через разъемный (может быть и электронный) контакт.
Сориентироваться, как и в какой последовательности осуществляется подключение пускового реле, можно по расцветке защитной обмотки проводов. Визуальная схема подключение реле существенно облегчит задачу.
Какое реле выбрать и сколько стоит деталь
Рекомендуется выбрать ту марку запчасти, которая стояла в приборе до выходя его из строя. Например, для холодильного оборудования Индезит лучше всего подойдут одноименные оригинальные комплектующие. Чтобы с точностью определить совместимость той или иной модели и запчасти, отвечающей за включение, и будут ли они корректно работать, мастера-ремонтники используют справочные таблицы с указанными техническими параметрами. Замена реле в большинстве случаев производится в один день, транспортировка в сервисный центр не требуется, поэтому стоимость работы невысока.
Стоимость оригинальных запчастей отличается от цен на аналогичные импортные. Многие специалисты после ремонта предоставляют гарантию на холодильник (реле либо мотор компрессора, поставленные взамен неисправных).
- Почему щелкает холодильник
- Устройство компрессора холодильника
- Холодильник ширина
- Не включается компрессор холодильника
- Холодильник не выключается
- Почему морозит холодильник
- Почему не закрывается дверь холодильника
- Почему греется компрессор холодильника
Рейтинг
( 3 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Пусковое реле для холодильника Стинол с тепловым компрессором
На сегодняшний день холодильники Стинол являются одними из самых популярных среди моделей, имеющихся на отечественном рынке. Несмотря на принадлежность к итальянской компании Индезит производство бытовых приборов Стинол 101 происходит на заводе, который находится в Липецке.
Он появился в 1988 году, с его контейнера в то время сходило всего 7 разных моделей холодильников. Постепенно объем производимой продукции вырос, существенно расширился модельный ряд, а бренд завоевал признание среди населения.
Особенности холодильников Стинол
Те, кто уже приобрел бытовое оборудование для охлаждения продуктов питания от фирмы Стинол, отмечают их следующие свойства:
- Надежность.
- Длительность эксплуатации.
- Множество вариантов цветового оформления.
- Наличие антикоррозионного слоя.
- Обширный модельный ряд.
- Внушительный объем холодильной камеры.
- Экономное использование пространства.
- Прочность исходных материалов.
- Внедрение автоматической системы оттаивания (Ноу Фрост или капельной).
- Соответствие международным стандартам качества.
реле для холодильника Стинол
Ко всем этим положительным моментам можно добавить приемлемую стоимость. Ввиду используемых технологий уход за холодильниками Стинол довольно необременителен. Размораживать их нужно не чаще, чем один раз в полгода. В остальное время данная процедура осуществляется в автоматическом режиме.
Полочки можно вынимать и очищать от загрязнений с помощью посудомоечной машины. Они изготовлены из ударопрочного стекла и обрамлены металлической окантовкой. В результате в холодильник Стинол реально ставить блюда, требующие много места. Удобные ручки, не относящиеся к утопленному типу, позволяют без проблем открыть бытовой прибор даже с занятыми руками.
Где расположены реле
Необходимо отметить, что данные агрегаты относятся к классу А или АА, что означает их низкое энергопотребление. Холодильники Стинол функционируют в тихом режиме, повышение шумового эффекта – показатель неисправности. В случае перебоев с электричеством они способны выдержать нагрузку и сохранить низкую температуру в холодильной и морозильной камере Стинол долгий период.
Устройство агрегата Стинол
Работа холодильника начинается с его включения в сеть. Посредством пускового реле компрессора холодильника Стинол происходит запуск мотора-компрессора, который вызывает поступление хладагента в конденсатор. Это обуславливается взаимодействием трубопроводов высасывающего и нагнетательного типа.
Устройство агрегата Стинол
После хладагент переходит к фильтру, осушителю, испарителям и капиллярной трубки. Далее перегоняемое вещество меняет свое агрегатное состояние, из жидкости превращаясь в пар. Потом все повторяется заново. Температурный режим регулируется с помощью терморегулятора. Подключение к электропитанию фиксируется индикатором, который выдает рабочий режим посредством зеленого цвета. Пример на фото.
Диагностика неисправностей пускового реле
Несмотря на то, что производитель делает все возможное для долгосрочной эксплуатации холодильников Стимол, с течением времени они все равно выходят из строя. Часто страдает пусковое (тепловое) реле. Причин для этого множество, а выявить их поможет только диагностика. Самостоятельно ее проводить следует лишь при наличии опыта подобных работ. При его отсутствии необходимо обратиться к профессиональному мастеру.
Проверка реле
Диагностирование осуществляют следующим образом:
- Осматривают все основные элементы (контакты, шток, катушку с сердечником, крепление с компрессором) на определение мест поражения. Проблемы с работой пускового реле могут возникнуть из-за воздействия влаги, высоких температур и повреждений механического характера.
- Проверяют все стыки и крепления автоматической системы.
- Измеряют температуру в стратегически важных местах (задняя стенка холодильной установки Стинол, морозильная камера).
- Фиксируют значение мощности.
Диагностика работоспособности
Полученные данные становятся основанием для определения точной причины. Выявление дефектной детали является первым этапом решения возникшей проблемы. Грамотный подход позволяет быстро вернуть холодильник Стинол в рабочий режим. Если это невозможно, то остается провести замену поврежденного пускозащитного реле холодильника Стинол на новое.
Ремонт пускового (пускозащитного) реле
Подозревать тепловое реле холодильника Стинол при возникновении проблем с бытовым прибором следует при таких ситуациях:
- Отсутствие реакции на включение холодильной установки Стинол 103. Если пускозащитное тепловое устройство в порядке, то причину нужно искать в цепи подачи электропитания или в термостате;
- Затруднения с запуском компрессора. Он либо вообще не включается, либо включается и через несколько секунд выходит из рабочего режима;
- Шумная работа мотора. Тепловое реле периодически включается из-за проблем с компрессором. В результате оно быстрее изнашивается и выходит из строя;
- Слишком низкая температура в морозильной камере холодильника Стинол. К дополнительным симптомам можно отнести недостаточность регулировки посредством терморегулятора, шум при работе компрессора и теплового реле, повышенный расход электричества. Причина этого явления в залипании контактов пускового или пускозащитного реле. При игнорировании проблемы возможно серьезное повреждение мотора-компрессора и его последующая замена;
- Короткий цикл функционирования бытового прибора Стинол 103. К признакам неисправности относят слабое обмерзание морозильной камеры Стинол, частое выключение мотора, неполадки с конденсатом, выход терморегулятора из строя.
В подобных ситуациях необходимо получить доступ непосредственно к пусковому (пускозащитному) реле. Для этого:
- Отключаем холодильник Стинол 101 от электрической сети.
- Ищем тепловое реле, оно находится около мотора-компрессора.
- Разжимаем скобу, сделать это можно посредством отвертки.
- Отключаем пускозащитный механизм от мотора.
- Разбираем корпус пускового реле для компрессора холодильника Стинол:
- отделяем болт;
- освобождаем крышку.
- Проводим визуальный осмотр конструкции.
- Отделяем контакты, проводим их очищение спиртовой салфеткой и наждачкой.
- Вынимаем шток, осматриваем его, зачищаем поврежденные места.
- Проверяем состояние катушки, сердечника и пружины.
Если явных повреждений не видно (гнезда не обгорели, корпус чист, а вольфрамовая пружина не ослаблена), остается собрать пусковое реле для холодильника Стинол обратно, вставить его на место и подключить бытовой прибор к электричеству. Если он на протяжении получаса работает без перебоев и лишнего шума – значит неполадка устранена. Противоположный результат является основанием для вызова профессионального мастера и (или) замены пускозащитного реле.
Замена пускозащитного реле холодильника — 100macterov
Оставьте заявку, и в течение 3 минут наш мастер свяжется с вами, определит поломку и сообщит стоимость ремонта
Введите Ваш телефон *
Причины поломки холодильника
Замена пускозащитного реле холодильника
«Как проводится замена пускозащитного реле холодильника? Почему реле приходит в негодность? Как самостоятельно заменить пусковое реле? Мы расскажем об этом более детально»
Бытовые и промышленные холодильники – это достаточно сложное инженерное воплощение. Они состоят из множества узлов и электронных плат. Все процессы в холодильном оборудовании взаимосвязаны и поломка одной маленькой запчасти может парализовать работу всего аппарата. То же самое может произойти из-за выхода из строя пускозащитного реле. Данный компонент предназначен для своевременного запуска компрессора. Мотор не в состоянии самостоятельно начать работу без этой маленькой коробочки, которая в свою очередь так же предохраняет компрессор от перегрева и работы на износ. Как только мотор начинает перегреваться, реле размыкает электрическую цепь. Ток не попадает на электрическую цепь и работа прекращается. Это защищает такой важный агрегат от преждевременной поломки.
Видео- замена реле в холодильнике
В случае неисправности и подозрении на неисправность пускозащитного реле требуется немедленная замена пускового реле холодильника, иначе последствия могут быть необратимы, а компрессор придется полностью заменить. Впрочем, некоторые источники утверждают, что пускозащитное реле можно отремонтировать. Это абсолютно не так. Для возобновления работы холодильника и нормального функционирования поможет только замена пускозащитного реле.
Основные признаки неполадок пускового реле
-
Возникновение нехарактерных звуков при включении компрессора: дребезжание, щелчки, скрип, сильный гул.
-
Мотор-компрессор внезапно отключается сразу после запуска или не включается вовсе.
-
Пусковое реле очень часто включается, то запуская, то останавливая работу компрессора с различными интервалами времени.
Если вы стали замечать, что подобные признаки имеют место быть, необходимо как можно скорее вызвать мастера на дом и осуществить диагностику для установки точной причины, после чего выполнить ремонт холодильников недорого.
Стоимость замены пускозащитного реле
Замена пускозащитного реле – работа не особо затратная. Гораздо дороже стоят другие ремонтные работы, связанные с устранением неисправностей, вызванных поломкой этого компонента. Неисправное реле может спровоцировать более серьезную неисправность, в частности вывести из строя компрессор. Замена компрессора обойдется в разы дороже, поэтому при первых же признаках поломки реле необходимо обращаться за помощью в сервисную службу. Таким образом, вы сможете значительно сэкономить и уберечь свою технику от необратимых последствий.
Говоря о стоимости услуг мастера, тут все индивидуально и зависит он нескольких пунктов:
-
Марки и модели вашего неисправного холодильника.
-
Цены нового компонента.
-
Сложности манипуляции, потому как в некоторых моделях требуется разборка корпуса холодильного аппарата.
-
Года выпуска бытового прибора и срока его использования (для моделей, старше 5 лет, проблематично найти подходящую деталь).
Конечная цена работы будет известна только после проведения диагностики. Наш специалист обязательно вам озвучит стоимость предстоящего ремонта и приступит к замене пускового реле, в случае вашего согласия. По завершении всех процедур мастер запустит холодильник в тестовом режиме и выпишет гарантийный талон.
Как провести замену реле холодильника
Для визуализации и обнаружения реле нужно развернуть холодильник задней стенкой. Реле располагается на компрессоре и имеет защитную пластмассовую коробку. Для замены нужно ее снять, предварительно отсоединив провода и клеммы. Проверьте контактные группы на обугливание. В случае необходимости зачистите их острым ножом и удалите лишнее. После этого замените пусковое реле, поставьте защитную крышку на свое место и подключите все провода на свои места. Провести замену реле холодильника самостоятельно совсем не сложно, тем не менее, нужно знать основы пользования инструментом, а главное грамотно и точно диагностировать, что неисправен именно данный компонент. Подробно смотрите в видео.
Проверка работоспособности реле холодильника
Опыт имеет значение!
19 лет на рынке ремонта
10 лет эволюции поиска запчастей
Большинство современных холодильников оснащены однофазными двигателями, которые запускаются с помощью реле. При выходе из строя этого компонента, компрессор перестает работать. Прежде чем менять пусковое устройство, нужно убедиться в его неисправности. В нашей статье мы расскажем, как проверить реле холодильника в домашних условиях без привлечения мастера.
Инструкция проверки реле холодильника
Современные модели холодильного оборудования оснащаются позисторными реле. Диагностика состоит из нескольких этапов.
Диагностика контактовДля начала сделайте визуальный осмотр контактов. Окислившиеся и загрязненные клеммы нужно зачистить наждачкой. При наличии следов горения на гнездах, последующий ремонт не имеет смысла.
Не забудьте посмотреть нижнюю контактную группу. При необходимости более плотного примыкания или ослабления контактов, подогните или отогните пластинку соответственно.
Возможно, требуется замена сердечника.
Проверка штока релеДля осмотра штока зажмите верхнюю пластинку. Ржавчину и загрязнения уберите с помощью антикоррозионного средства, чтобы достичь плавного хода пластинки. Иначе она будет подниматься с задержкой и повлечет за собой перебои в работе компрессора. Эта поломка проявляется холостыми попытками включить двигатель.
Проверка обмотки компрессораПри исправном состоянии контактов и штоков нужно проверить напряжение на реле. Диагностика выполняется попарно по следующей схеме:
- Правый и левый;
- Верхний и правый;
- Верхний и левый.
У исправного компрессора показывается максимальное сопротивление Омах в допустимых пределах. Показатель OL говорит об отсутствующем напряжении. В этом случае проблему нужно искать в моторе.
Диагностика релеПри наличии напряжения и исправном состоянии контактов, проблема скрывается в самом реле. Для выявления очага поломки нужно прозвонить клеммы. При отсутствии сигнала реле нуждается в замене.

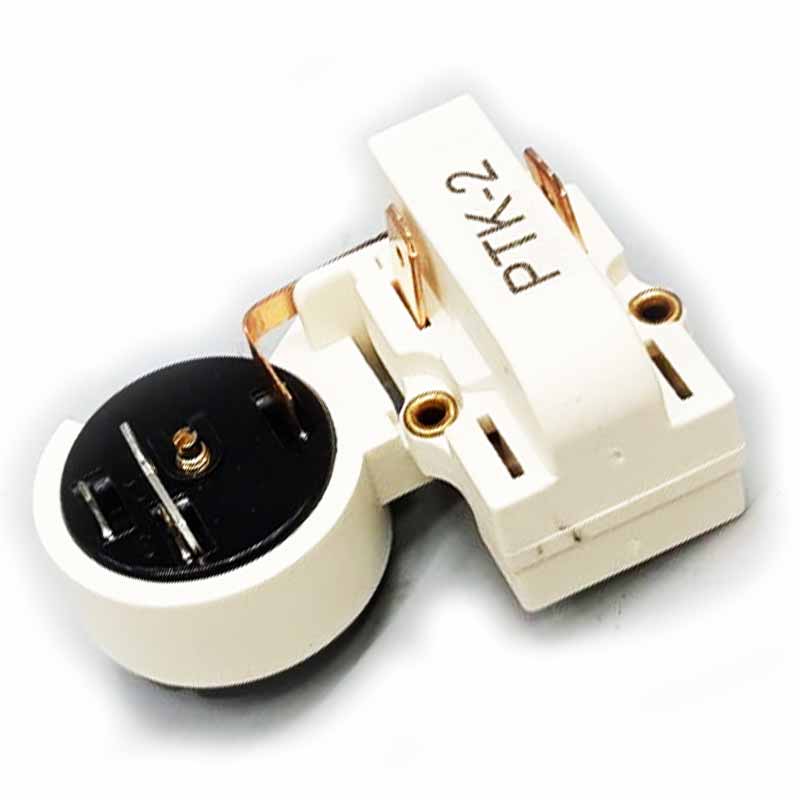

Проверка реле РТП-1 и РТК-ХПусковое устройство устанавливают стрелкой вверх, тестером прозванивают первый и третий контакты. При наличии звукового сигнала реле исправное. В устройствах РТП-1 и РТК-Х также необходимо делать внешний осмотр, поскольку часто замыкание происходит через пластину, удерживающую контакты.
Диагностика реле ДХР и LS-08BПри проверке реле LS-08B ДХР и ДХР укладывают на поверхность таким образом, чтобы планка с клеммами смотрела вверх. С помощью тестера прозванивается пара 1-й и 4-й или 1-й и 3-й зажима. Модели LS-08B кладут внутренней стороной вверх, мультиметром прозваниваются контакты между второй и всеми или третьей и всеми. В местах отсутствия контакта находится очаг поломки.
На завершающем этапе протрите спиртом трущиеся детали, соберите и подключите реле к холодильнику. Если компрессор не включился, пусковое устройство подлежит замене.
Перед покупкой нового пускового устройства проверьте холодильник без реле. Возможно, поломка локализуется в другом месте. Если бытовая техника не включается, беспрерывно работает или долго не выключается, проблема может скрываться в терморегуляторе.
Датчик нужно снять, а на свободные контакты посадить перемычку. Если компрессор запускается, проверьте сам термостат. Прибор погружают в холодную воду. Тестером прозванивают выходные контакты или замеряют выходное сопротивление. При наличии сопротивления или отсутствии контакта, термореле нуждается в замене.
Если Вам не удалось выявить и (или) устранить поломку самостоятельно, закажите услуги по ремонту холодильников у компании «ПластХладо».
Основные направления деятельности нашей компании:
Срочный ремонт холодильников на дому в Москве и области
Запчасти для холодильников с доставкой на дом по всей России
Мы также собрали немного полезной информации по холодильникам:Перейти к оглавлению справочника
Электронная панель управления холодильника «Вестфрост»
В этой статье мы рассмотрим электронную панель управления холодильников «Вестфрост», установленную в большинстве моделей, ошибки, которые могут отображаться и способы устранения типовых проблем в работе ЭПУ.
Компрессоры: маркировка и правила перевозки
Для исключения возникновения поломок в процессе транспортировки мотор-компрессоров производители разрабатывают обязательные требования к их перевозке. Они могут серьезно отличаться в зависимости от марки и конструкции компрессора. Приводим наглядные примеры.
Почему мы не продаем автоматику?
Компрессоры(моторы), испарители, конденсаторы, хладаген(хладон), фреон, термостаты, терморегуляторы, пуско-защитные реле, датчики, ТЭНы, таймеры, фильтры осушители. Всего этого для холодильников у нас больше нет!!! Узнайте почему… остались жалкие остатки.
подробнее
Преимущества компании «ПЛАСТХЛАДО»
Прямые поставки
от производителя
Ассортимент
более 2700 наименований
Проф. подбор
консультация технолога
Доставка
по всей России
Как узнать, что пусковое реле холодильника неисправно: полное руководство 2022
- Paul Kahan
Вы обеспокоены тем, что заметили проблему перегрузки вашего холодильника? Тем не менее, Как узнать, неисправно ли реле запуска холодильника , если вы не уверены? Тогда взгляните на признаки под этой статьей, чтобы быть более уверенным в проблеме с холодильником.
В этом руководстве Publican Anker дает самые точные признаки, чтобы вы могли легко распознать неисправность холодильника и оперативно отремонтировать его. Кроме того, Publican Anker также предлагает некоторые средства, о которых знают не все. Важно отметить, что эти меры основаны на экспертной оценке.
Признаки и симптомы неисправного реле холодильника
Хладагент сжимается реле компрессора холодильника , которое превращает его в жидкость и нагревает. Компрессор холодильника теряет тепло через змеевики конденсатора сзади. Затем он прокачивает хладагент через расширительную камеру, где он быстро испаряется и охлаждается, охлаждая воздух в холодильнике.
Настоящий компрессор не работает постоянно, а работает только во время циклов охлаждения. Требуется помощь при запуске каждый раз, когда начинается цикл охлаждения. За это отвечает компрессор холодильника. Вы должны заменить заглушки PTC, если вы заметили признаки неисправности стартера, например, холодильник, который не охлаждает.
Холодильник не охлаждает
Если компрессор не запускается, это явный признак того, что перегрузка не работает. Контур компрессора периодически гудит в течение дня. Если компрессор не издает этот звук, а положительный температурный коэффициент в отделении для свежих продуктов или в морозильной камере начинает расти, есть большая вероятность, что PTC работает неправильно.
Шум щелчков реле
Компрессор включается, когда его активирует перегрузка. Этот щелчок слышен. Этот щелчок происходит независимо от того, включается ли компрессор.
Пусковое реле попытается снова запустить обмотку, если компрессор не включается. Обычно это происходит с интервалом от двух до пяти минут. Заглушки PTC, скорее всего, выйдут из строя, если щелчок продолжится.
Испытание на тряску и дребезжание
Лучший способ проверить реле — это физический осмотр. Реле компрессора находится в том же отсеке, что и компрессор. Он подключен к его спине. Откройте отсек и отключите электропитание холодильника. Дайте компрессору хорошенько встряхнуться, отключив отсутствующее реле.
Если реле дребезжит, вероятно, неисправна деталь, которую необходимо заменить. Это может быть проблема с вашим компрессором, если он не гремит, но все еще находится в хорошем состоянии. Ремонт компрессоров дороже и может быть очень серьезным.
Замена пускового реле
Вам лучше обратиться к профессионалу для ремонта холодильника, если вы не являетесь опытным мастером. Если вы решите выполнить эту задачу, убедитесь, что холодильник полностью отключен от розетки.
Вам может понадобиться помощь, чтобы снять холодильник со стены. Обратитесь к руководству пользователя, чтобы узнать расположение и схему подключения холодильника с перегрузкой.
Легко заменить неисправный стартер в вашем холодильнике. Отсоедините неисправный компонент и установите новый. Просто снимите крышку отсека и отключите питание.
Выньте реле из гнезда и замените его на аналогичное. Проблема должна быть решена, и ваш холодильник снова будет нормально работать.
Поиск и устранение неисправностей реле холодильника
Реле холодильника запускает компрессор. Реле холодильника может быть повреждено, что может привести к остановке работы компрессора и замерзанию салона.
Компрессор является важным компонентом холодильной системы. У него должны быть исправные контакты холодильника, которые плохо функционируют. Поврежденный холодильник может быть причиной того, что шнур питания вашего холодильника нагревается или издает странные щелкающие звуки.
Шаг 1. Снимите реле для проверки
Отсутствующее реле может выйти из строя, если компрессор прогреется и будет слышен громкий щелчок. Чтобы проверить блок пускового реле холодильника, его необходимо вынуть из системы. Обязательно сначала отключите его, прежде чем вынимать контакты холодильника из системы.
Реле можно найти в нижней части холодильника. Чтобы получить доступ к компрессору, снимите заднюю крышку. Рядом с компрессором находится небольшая коробка с торчащими проводами.
Старые устройства часто имеют хорошо заметную катушку с проволочной обмоткой, потому что они имеют медь, намотанную на поршень. Современные агрегаты имеют полупроводниковые, для проверки которых требуется специальное оборудование. Эти реле более подвержены обгоранию, чем проволочные.
Шаг 2. Проверка реле на наличие проблем
Возможно, потребуется заменить клеммы на реле с сильной коррозией. Некоторым реле можно восстановить их первоначальную функциональность, просто очистив их. Используйте очиститель металла, чтобы удалить коррозию и поместить ее обратно. Затем вы можете проверить, была ли проблема решена. Если реле не продолжает работать, возможно, оно вышло из строя.
Шаг 3. Проверка неисправных реле
Вы можете проверить, правильно ли работает реле, используя различные методы. Вы можете легко проверить твердотельные реле, вынув их из компрессора и встряхнув. Если реле издает дребезжащий звук, скорее всего, оно сгорело. Лучше всего, чтобы это проверили профессионалы.
Омметр можно использовать для проверки проволочной обмотки. Реле обычно имеет три клеммы: две обычные клеммы с маркировкой M и S и одну вставную клемму с маркировкой L.
Поместите щупы тестера на две гнездовые клеммы S и M, чтобы проверить целостность цепи. Переверните реле вверх дном так, чтобы щуп все еще касался клемм. Теперь тестер должен услышать щелчок и прочитать бесконечность.
Вы можете повторить шаги с щупами, касающимися клемм S или L. Та же процедура повторяется с щупами, подключенными к клемме M или L.
Показание должно оставаться на нуле, даже если реле плохо повернуто. Если это не так, замените его. Вы должны убедиться, что вы покупаете такое же реле в магазине расходных материалов.
Как проверить реле холодильника
Стоит потратить время на то, чтобы понять, как проверить реле холодильника. Это поможет вам выявить любые проблемы, устранить их, сэкономить деньги и, в конечном итоге, вы сможете сэкономить деньги на покупке нового.
Это непростая задача, но выполнимая, если уделить немного внимания и решимости. Вот как проверить реле холодильника.
Шаг 1. Отключение от источника электропитания
Выключив автоматический выключатель или отключив холодильник от сети, вы можете отключить электричество от холодильника. Эту меру предосторожности следует соблюдать всякий раз, когда вы работаете с электричеством или электрическим оборудованием.
При проверке реле холодильника важно отключить питание во избежание поражения электрическим током. Кроме того, обмотки двигателя компрессора могут запускать реле во время тестирования, изменяя ваши результаты.
Шаг 2. Найдите реле
Сначала найдите компрессор холодильника. Вам нужно будет снять холодильник со стены. Двигатель компрессора обычно находится в нижней части холодильника. Было бы полезно, если бы вы были осторожны при перемещении холодильника, чтобы не повредить пол на кухне. Керамический пол нелегко повредить, но линолеум быстро испортится.
Чтобы защитить холодильник от перегрузки, положите картон на землю. После того, как холодильник вытащен, найдите большой объект цилиндрической формы с прикрепленными к нему медными трубками. Вы только что нашли компрессор. Посмотрите справа на коробку, из которой торчат провода. В этой коробке находится реле.
Шаг 3. Доступ к реле
При необходимости снимите крышку с коробки и ослабьте ее с помощью отвертки. В большинстве случаев вам не потребуется использовать отвертку, так как крышка удерживается на месте натяжными зажимами или удерживающими зажимами, которые можно снять вручную. Устройство защиты от перегрузки и реле находятся внутри коробки.
Реле является самым большим компонентом. В то время как проволочная обмотка легко тестируется, твердотельная требует профессионального тестирования. Используйте острогубцы, чтобы удалить намотанную проволоку.
Шаг 4. Проверка реле
Найдите штекерные клеммы «S», «M» и «L», а также вставную клемму. Поместите реле на прилавок, стол или пол так, чтобы контакты «S» и «M» были обращены вниз. Поместите мультитестер на пол, прилавок или стол так, чтобы клеммы «S» и «M» были обращены вниз.
Тестер должен быть установлен на ноль Ом. Если пусковое реле работает, переверните его, и после щелчка показание изменится на «бесконечность». Поместите один щуп от клеммы «S» к клемме L.
Если блок работает нормально, тестер должен показывать «ноль». Вам нужно будет заменить блок, если это не так.
Возможно, вам также понравится:
- Как обойти пусковое реле на холодильнике
- Компрессор вашего холодильника неисправен?
- Как покрасить верхнюю часть холодильника Полное руководство 2022
- Как утилизировать верхнюю часть холодильника Полное руководство 2022
- Как прочистить верхнюю часть сливной трубы холодильника Полное руководство 2022
- Как собрать верхнюю часть холодильника Полное руководство 2022
Посмотреть видео:
Часто задаваемые вопросы
Что делает реле стартера холодильника?
Пусковое реле для комплектов для жесткого пуска соединяет и размыкает клеммы пускового конденсатора электролитического двигателя в цепь пусковой обмотки двигателя. Реле напряжения или тока автоматически отключает пусковой конденсатор, как только двигатель достигает двух третей своей рабочей скорости.
Читайте дальше: https://homeguides.sfgate.com/starter-device-relay-refrigerator-83425.html .
Как обойти пусковое реле холодильника?
Сначала снимите металлический разъем, соединяющий его с системой запуска. Затем используйте плоскогубцы и ножницы, чтобы отрезать провод с каждой стороны (не более 1/4 дюйма). Подсоедините оба конца провода к корпусу пускового реле с помощью изоленты. Это позволит полностью замкнуть цепь.
Из-за чего выходит из строя реле холодильника?
Защита от скачков напряжения
Реле защищают холодильники от повреждений, вызванных электричеством. Реле может перегрузить устройство защиты или выйти из строя из-за скачка напряжения. Сопротивление провода может препятствовать прохождению тока, а провода могут нагреваться и плавиться. Это может быть вызвано скачком электрического тока.
Как проверить пусковое реле?
Цифровой мультиметр — это все, что нужно для проверки пускового реле. После того, как пусковой механизм был удален из блока предохранителей, вы можете использовать мультиметр для измерения постоянного напряжения. Затем проверьте наличие 12 вольт в положении 85 блока предохранителей (или там, где неисправно пусковое реле).
Щелкните здесь: https://www.grainews.ca/machinery-shop/how-to-check-for-a-faulty-relay/ .
Заключение
Устранение неисправностей холодильника может быть утомительным. Можно починить шнур питания вашего холодильника, если вы знаете проблему. Вы также можете заметить признаки того, что в вашем холодильнике возникли проблемы. Удачи!
Как обойти пусковое реле на холодильнике
Пусковые реле необходимы для предотвращения перегрева холодильника. В идеале, вы должны поручить профессионалу установить новое пусковое реле, если ваше старое сгорит.
Однако, если вам нужно временное решение для обхода, мы расскажем, как это сделать.
Начнем.
Содержание
- 1 Начальные меры предосторожности
- 2 Как обойти пусковое реле на холодильнике
- 2.1 Необходимые инструменты
- 3 Что делает пусковое реле на холодильнике?
- 4 Признаки поломки системы пускового реле
- 4.1 1. Холодильник не охлаждает
- 4.2 2. Щелчки
- 4.3 3. Проверка на тряску и дребезжание
- 5 Что вызывает выход из строя реле холодильника?
- 5.1 Скачки напряжения
- 5.2 Проблема с двигателем
- 6 Важные последующие шаги
Первоначальные меры безопасности
Хотя возможно обойти пусковое реле холодильника, делать это следует только в исключительных случаях. Кроме того, вы никогда не должны использовать метод обхода в течение длительного времени; цель пускового реле — предотвратить перегрев холодильника.
Таким образом, обходя эту важную систему и эксплуатируя ее таким образом в течение длительного времени, вы подвергаете себя риску необратимого повреждения вашего холодильника.
Перед тем как приступить к шагам байпаса, которые мы рассмотрим далее, обязательно отключите холодильник от сети и выключите автоматический выключатель.
Вы также можете отодвинуть холодильник от стены, чтобы у вас было безопасное место для работы. Напоминание о том, что холодильники имеют тяжелую верхнюю часть, поэтому обратитесь за помощью к другому взрослому, прежде чем пытаться переместить холодильник.
Как обойти пусковое реле холодильника
Хорошей новостью является то, что можно легко обойти пусковое реле холодильника, чтобы охладить продукты. Мы опишем общие шаги, которые вам необходимо предпринять для этого.
Тем не менее, вы всегда должны сверяться с руководством пользователя вашего холодильника; это поможет вам понять проводку, так как она должна содержать электрическую схему.
Готовы обойти систему пускового реле вашего холодильника? Давайте начнем.
Шаг 1: Используя обычную отвертку, снимите крышку, которая находится над системой реле. Вы найдете его в нижней части холодильника в задней части, обращенной к стене.
Шаг 2: Покачивайте металлическую коробку, расположенную в правом нижнем углу, пока система пускового реле не окажется в поле зрения.
Шаг 3: С помощью плоской отвертки создайте пространство между пусковым реле и корпусом, нажав между ними.
Шаг 4: С помощью отвертки с плоской головкой нажмите на пусковое реле, пока его не будет достаточно легко снять.
Шаг 5: Вытащив систему реле из холодильника, снимите прикрепленные к ней металлические разъемы.
Шаг 6: Используйте плоскогубцы и зачистите часть каждого из двух проводов.
Шаг 7: Подсоедините провода к корпусу пускового реле и закрепите их изолентой. Таким образом, шаг обхода завершен, и вы снова подключили цепь.
Шаг 8: Вставьте коробку релейной системы обратно так, как вы ее сняли. Не забудьте привинтить крышку к задней стенке холодильника.
Шаг 9: Включите автоматический выключатель, включите холодильник и верните его на место у стены.
Помните, что оставлять холодильник в режиме байпаса слишком долго вредно для его здоровья.
Поэтому вам следует начать с обращения за помощью к обученному специалисту.
Если техник не может приехать к вам домой прямо сейчас, вы можете использовать метод обхода, описанный здесь, чтобы временно охлаждать скоропортящиеся продукты.
Тем не менее, вы должны оставаться рядом с холодильником, чтобы следить за его перегревом. Если это начнет происходить, позвоните соседу, чтобы узнать, можете ли вы хранить еду в его холодильнике, так как лучше отключить холодильник до прибытия техника.
Необходимые инструменты
Вам потребуется подготовить некоторые основные инструменты для обхода пускового реле холодильника. Скорее всего, они уже лежат у вас в гараже. Среди них:
- Обычная и плоская отвертки
- Изолента
- Плоскогубцы
Что делает пусковое реле в холодильнике?
Пусковое реле холодильника имеет решающее значение для его работы, поскольку оно управляет компрессором. Если пусковое реле дает сбой, компрессор не сможет поддерживать холод внутри вашего холодильника.
Возможно, вы впервые слышите слово «компрессор», но наверняка уже слышали его бесчисленное количество раз — это что издает гудящий звук, когда в вашем холодильнике включается охлаждение.
Признаки поломки системы пускового реле
Есть несколько признаков, которые указывают на то, что в вашем холодильнике проблема с пусковым реле. Давайте посмотрим на каждый.
1. Холодильник не охлаждает
Тепловатый холодильник — один из главных признаков того, что в вашем холодильнике проблема с пусковым реле. В некоторых случаях вы можете услышать, как ваш холодильник редко гудит. Но если пусковое реле имеет сильные повреждения, вы его вообще не услышите.
2. Шум щелчков
Так же, как вы можете услышать гул компрессора, вы также можете услышать звук одиночных щелчков, когда пусковое реле включает компрессор. Однако, если ваше пусковое реле неисправно, вам не удастся каждый раз включать компрессор.
Таким образом, вы, скорее всего, услышите частые щелчки без последующего гула. Если предположить, что проблема заключается в неисправном пусковом реле, щелчки обычно происходят с интервалом в 2–5 минут.
3. Проверка на тряску и дребезжание
Последний способ определить, не работает ли ваше пусковое реле, — это выполнить проверку на тряску и дребезжание. Начните с отключения холодильника. Затем откройте отсек, который находится сзади — там находятся компрессор и пусковое реле.
После отключения пускового реле слегка встряхните его. Вы не услышите шума, если пусковое реле в хорошем состоянии. Однако, если он гремит, вам необходимо установить новое реле.
В качестве предостережения: если вы не слышите дребезжания, но ваш холодильник отображает две другие проблемы, описанные здесь, проблема, вероятно, связана с компрессором. К сожалению, компрессоры являются более дорогостоящими и более сложными в ремонте, чем пусковые реле.
Почему реле холодильника выходит из строя?
Помимо старости, есть несколько распространенных причин, которые приводят к выходу из строя системы пускового реле холодильника.
Электрические скачки
Ни для кого не секрет, что электрические скачки вредны для электроники, и холодильники не являются исключением. Во время скачка напряжения пусковые реле получают слишком большую электрическую нагрузку.
В результате они начинают перегреваться и даже могут плавиться. Когда это происходит, реле срабатывает и может даже расплавиться от слишком сильного нагрева.
Проблема с двигателем
Если двигатель вашего холодильника выходит из строя, это может привести к тому, что через проводку будет проходить слишком большое напряжение. Отказ двигателя может быть результатом слишком частого включения и выключения компрессора. Из-за нагрузки на двигатель может произойти перегрев, который вызовет такие же проблемы с пусковым реле, как скачки напряжения.
Иногда все, что нужно реле стартера, — это сброс, а не совершенно новая деталь. Чтобы определить, так ли это, отключите холодильник от сети и подождите, пока металл реле не остынет. Если металл реле уже начал плавиться, вы, скорее всего, увидите, как оно возвращается к своей прежней форме.
После того, как он остынет, снова подключите холодильник к сети. Если у вас больше нет признаков поломки системы реле, вы, вероятно, вовремя обнаружили проблему. Однако, если проблема не устранена, вам необходимо заменить пусковое реле новым реле, чтобы избежать необратимого повреждения вашего холодильника.
Важные следующие шаги
Обход пускового реле холодильника следует использовать только как временное решение. Поэтому следует как можно скорее приобрести новое пусковое реле. Очень важно правильно установить новое пусковое реле, чтобы избежать проблем в будущем.
По этой причине мы настоятельно рекомендуем обратиться к опытному специалисту, который сделает это за вас.
Реле компрессора холодильника [Как сделать/Проблемы и решения]
Реле компрессора холодильника является важной частью процесса охлаждения. Но это может привести к проблемам. Итак, в этой статье обсуждаются проблемы с реле и способы их решения.
Содержание
Что делает реле компрессора холодильника?
Пусковое реле компрессора холодильника — это устройство, которое питает и защищает компрессор. Как правило, компрессор нуждается в повышении мощности всякий раз, когда он хочет запуститься и работать. Реле обеспечивает необходимую мощность. А когда компрессор потребляет больше энергии, чем ему нужно, реле перегрузки защищает его от перегорания.
Как обойти реле компрессора холодильника
Чтобы обойти реле компрессора холодильника, выполните следующие действия:
Отключите холодильник от электропитания или отключите автоматический выключатель. Отодвиньте холодильник немного от поверхности позади него. Создайте достаточно места для вас, чтобы поместиться и работать. Затем снимите панель, закрывающую компрессор, змеевики и вентилятор.
Вы найдете металлический ящик в нижней правой части отсека компрессора. Нажмите и отсоедините коробку от холодильника. Сняв его, вы обнаружите там реле. С помощью плоской отвертки вдавите зазор между корпусом и самим реле. Это действие освобождает реле от корпуса. Итак, снимите его и вытащите провод, чтобы сделать корпус более доступным.
Теперь вытащите разъем, прикрепленный к реле, и очистите обе стороны соединительного провода. Используйте пару плоскогубцев, чтобы снять его. Подсоедините зачищенный провод непосредственно к корпусу реле, не устанавливая реле на место. Верните коробку на место и установите на нее панель.
Снова подключите холодильник к электросети или снова включите автоматический выключатель. Дайте холодильнику поработать пару часов и понаблюдайте за его работой. Если вы слышите обычный щелчок и гудение при запуске компрессора, это означает, что байпас был выполнен успешно.
Имейте в виду, что хотя это и успешно, но временно. Не перегружайте компрессор, чтобы он не изнашивался быстро. При необходимости наймите техника для проверки и устранения любых других проблем с реле компрессора.
Как определить, что реле компрессора холодильника неисправно
Если холодильник вообще не охлаждает или работает, но недостаточно, реле может быть неисправно. Компрессор может не работать из-за неисправного реле, а если компрессор не работает, холодильник не будет охлаждать.
Послушайте звук компрессора. Во время работы он издает низкий и тихий гул или гудение. И несколько раз он отключается на несколько минут, прежде чем снова включиться. Если холодильник остается без звука, реле может быть неисправно.
Еще одним признаком неисправного реле является щелкающий звук компрессора. Реле издает щелчок всякий раз, когда оно запускает и запускает компрессор, независимо от того, запускается и работает компрессор или нет. Но если щелкающий звук повторяется с интервалом в две минуты между каждым звуком, пусковое реле неисправно и нуждается в замене.
Как проверить реле компрессора холодильника
Чтобы проверить работоспособность реле компрессора холодильника, выполните следующие действия:
Отсоедините холодильник от розетки и отодвиньте его от стены. Спуститесь вниз, снимите панель над компрессором и найдите реле. Это небольшое устройство, прикрепленное к корпусу компрессора.
Вытащите его и встряхните. Реле не должно издавать ни звука, ни дребезжания. Если он дребезжит, это означает, что реле неисправно. Замени это. И если от него исходит горелый запах, замените реле, потому что оно повреждено.
Однако, если тест на тряску и дребезжание не работает, проверьте его целостность. Поместите щупы или тестеры мультиметра между клеммой 1 и клеммой 2 реле. Если вы обнаружите непрерывность, реле находится в хорошем рабочем состоянии. Но если вы не обнаружите непрерывности, замените реле.
Еще один способ проверить реле — поставить реле вертикально, убедившись, что его катушка направлена вверх. Затем проверьте целостность цепи между клеммой 3 и клеммой 1. Если цепи нет, замените реле. Но если вы поместите реле вертикально, на этот раз катушкой вниз, и обнаружите непрерывность между двумя клеммами, как и раньше, замените компонент.
Электромеханическое реле PW, EG и F
Поместите реле вертикально, катушкой вниз, и выполните проверку его целостности. Поместите щупы мультиметра между контактами 10 и 11. Если цепи нет, замените реле.
Но если реле находится вертикально, катушкой вверх, и вы проверяете его на непрерывность между двумя клеммами, как и раньше, вы не должны обнаружить непрерывность. Если вы обнаружите непрерывность, реле неисправно и должно быть заменено.

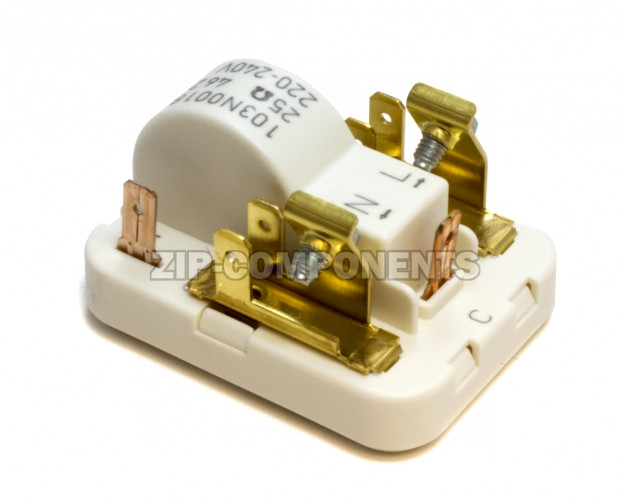

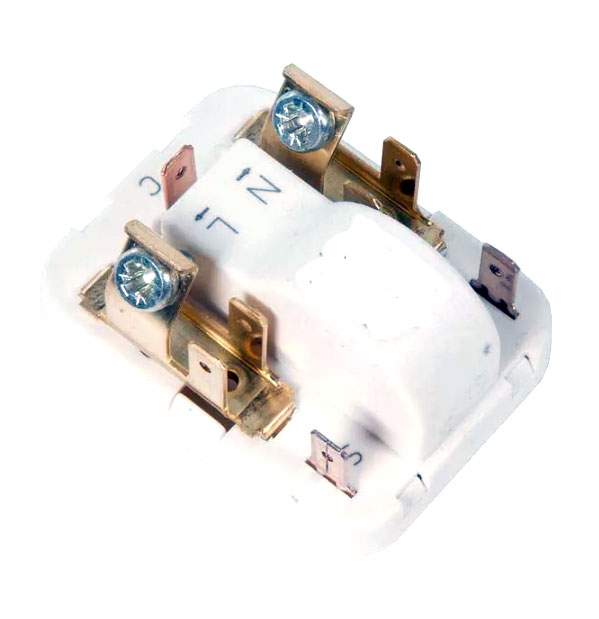

Реле PTC
Чтобы проверить пусковое реле PTC, возьмите мультиметр и установите его в Ом. Возьмите красный щуп и вставьте его конец в плюсовую клемму в нижней части мультиметра. Черный щуп подключается к минусовой клемме снизу.
Порты на реле помечены буквами. Найдите два отмеченных M и S. Это порты, которые соединяют реле с компрессором. Вставьте щупы мультиметра в пазы на реле и проверьте показания сопротивления на мультиметре.
Вы должны увидеть на мультиметре O.L, что означает, что два порта имеют бесконечный уровень сопротивления между ними. Если вы видите 0 или 1 Ом, поверните реле правой стороной вверх; это вверх ногами. Оставьте щупы в портах реле, пока вы его поворачиваете.
Если показания мультиметра находятся в пределах от 0 до 1 Ом, реле находится в хорошем рабочем состоянии. Если показание превышает 1 Ом, замените реле PTC. Другими словами, реле должно показывать OL или от 0 до 1 Ом.
Перед проверкой реле очистите устройство и все его элементы от пыли. Пыль может мешать показаниям сопротивления, сбивая их с толку. Если полученные показания неверны, очистите реле и повторите проверку.
Ознакомьтесь с другими статьями…
Компрессор холодильника издает стук [Как исправить]
Компрессор холодильника холодный [Как исправить]
Компрессор холодильника отключается [Как исправить]
Холодильник E 9000va [Проблемы и решения]
Прокладка холодильника [Проблемы и решения]
Запахи в холодильнике [Проблемы решены]
Газовый холодильник [Руководство/Решенные проблемы]
Как заменить реле компрессора холодильника
Для замены реле компрессора холодильника выполните следующие действия:
Отключите холодильник от электросети или выключите автоматический выключатель. Если у вас есть свободный доступ к задней части холодильника, вы можете приступить к работе. Но если нет, переместите холодильник, чтобы освободить место для работы. Вам может понадобиться помощь в перемещении устройства.
Затем отверните винты, удерживающие нижнюю съемную панель на месте. Снимите панель, чтобы получить доступ к компрессору. Реле закреплено на одной стороне компрессора. Отсоедините фиксатор провода, удерживающий реле на компрессоре. Теперь можно вытащить реле из компрессора.
Отсоедините разъем провода от реле и отделите конденсатор от реле. Закрепите конденсатор на новом реле и снова подключите проводной разъем. Подсоедините реле к клеммам компрессора и снова вставьте фиксатор провода, чтобы зафиксировать реле. Закройте отделение панелью доступа и снова подключите холодильник к электросети или включите автоматический выключатель.
В этом видео показано, как заменить реле на компрессоре холодильника:
Типы реле компрессора холодильника
В компрессоре холодильника используются реле трех типов. Существует положительный температурный коэффициент или реле PTC, реле потенциала и реле тока.

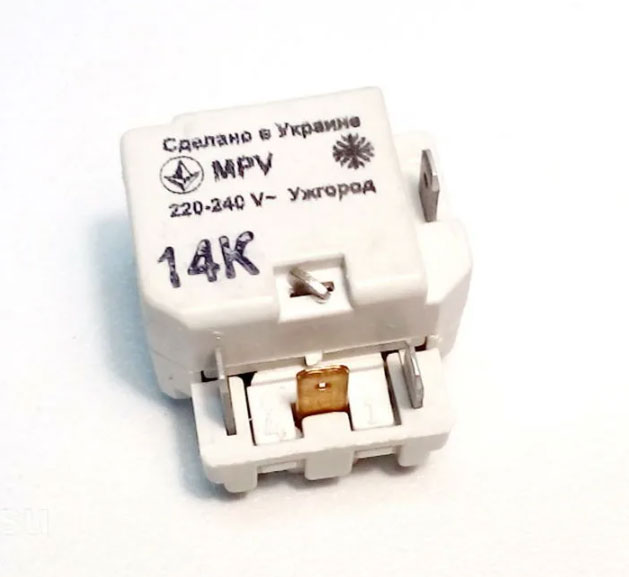

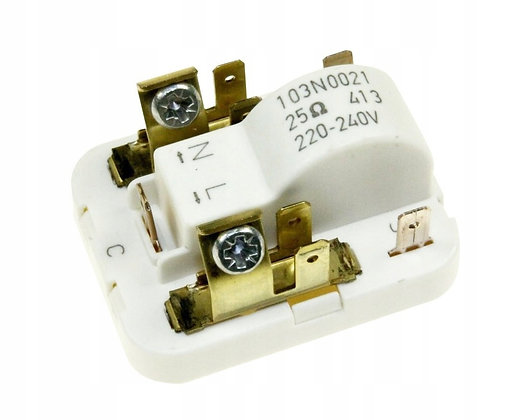

1. Реле PTC
Реле PTC использует датчик с положительным температурным коэффициентом для исключения пусковых компонентов из контура компрессора. Разводка цепи такова, что датчик совмещен с пусковыми компонентами. Когда двигатель компрессора запускается, мощность проходит через пусковые компоненты и датчик.
Электропитание нагревает датчик, увеличивая его сопротивление. Сопротивление возрастает до точки, при которой отпадает необходимость в пусковых компонентах. В этот момент двигатель будет работать. Этому типу реле требуется время, чтобы остыть, прежде чем вы сможете снова использовать его для запуска двигателя.
2. Реле потенциала
Тип реле потенциала использует индуцированное напряжение пусковой обмотки для питания катушки реле. Разводка катушки такова, что она параллельна обмотке двигателя. Когда напряжение питает катушку, она размыкает контакты, которые были замкнуты. Когда двигатель работает, контакты остаются разомкнутыми. Но как только двигатель останавливается, контакты замыкаются.

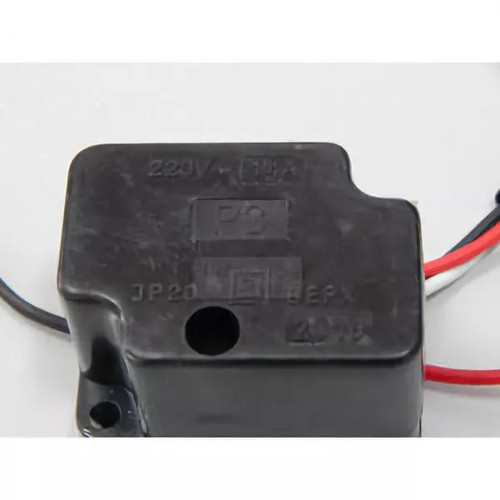

3. Реле тока
Тип реле тока использует первый скачок напряжения, который потребляет компрессор, для питания катушки реле. Он также вводит дополнительную пусковую цепь. Проводка катушки реле включена последовательно с рабочей обмоткой компрессора. Таким образом, он может почувствовать первый всплеск напряжения.
Реле этого типа имеет разомкнутые контакты, которые соединены последовательно с пусковой цепью компрессора. Когда компрессор пытается запуститься, контакты замыкаются и задействуют пусковую цепь. Как только компрессор запускается, контакты снова размыкаются и снимают пусковую цепь.
Как установить реле защиты от перегрузки на холодильник
Если вы хотите установить реле защиты от перегрузки на компрессор холодильника, выполните следующие действия:
Вытащите холодильник из стены и отключите его от источника питания. Отверните гайки крепления нижней задней панели над компрессором. Для этой работы вам понадобится гайковерт на четверть дюйма.
Вы можете найти зажим, который удерживает реле перегрузки на компрессоре. Если вы это сделаете, вытащите его с помощью острогубцев. Затем залезьте в отсек и отсоедините релейное устройство от бокового разъема компрессора.
Отсоедините провода, соединяющие узел с компрессором, с помощью плоскогубцев. Возможно, вам придется сделать фотографию, чтобы отметить, куда идет каждый провод. Затем отделите реле и перегрузку и выбросьте их. Далее возьмите новое реле и перегрузочный узел и подключите провода к соответствующим клеммам. Ваше фото пригодится здесь в случае необходимости.
Если на старом реле был конденсатор, и оно все еще работает, подключите его к новому реле. Теперь заправьте сборку в отсек компрессора и осторожно установите ее на компрессор, подключив к разъему. Убедитесь, что он плотный.
Установите на место панель над компрессором и плотно закрутите винты. Наконец, снова подключите холодильник к электричеству или включите автоматический выключатель.
Посмотрите это видео, чтобы узнать, как установить реле и перегрузить компрессор холодильника…
Резюме
Понятно, что реле компрессора холодильника играет жизненно важную роль в том, насколько хорошо работает холодильник. Поэтому, если вы обнаружите, что реле неисправно, крайне важно немедленно заменить его. Если вы не знаете, как это сделать, эта статья поможет вам.
Всегда покупайте реле компрессора, используя марку и номер вашего холодильника. Некоторые холодильники имеют особые детали, которые с ними работают. Обратитесь к производителю бренда за запасными частями, если их трудно найти в хозяйственных магазинах. Но вы можете найти их в Интернете.
Кроме того, если у вас возникли проблемы с ремонтом какой-либо части вашего холодильника, наймите квалифицированного и лицензированного специалиста по ремонту холодильников. Это может стоить вам денег, но избавляет вас от необходимости заменять поврежденный холодильник.
Вы можете связаться с нами, используя чат справа от вас. Мы свяжем вас с техническим специалистом для немедленной помощи; не нужно ждать или записываться.
Нужна помощь специалиста? Нажмите здесь, чтобы использовать окно чата на этой странице, чтобы немедленно поговорить с проверенным специалистом по устройству . Нет необходимости в дорогостоящих звонках на дом. Никаких назначений. Нет ожидания.
Как обойти пусковое реле на холодильнике
Главная » Как обойти пусковое реле на холодильнике – Руководство 2022 г.
, Кейн Далин
Компрессор вашего холодильника сконструирован так, чтобы время от времени работать и тем самым поддерживать прохладу. Поскольку компрессор нельзя использовать для непрерывной работы, используется реле.
Наш выбор
Хороший выбор
Не пропустите
Также рассмотрите
Мини-холодильник Cooluli 20 л для спальни — автомобиля, офисного стола и общежития колледжа — стеклянная панель и цифровая. ..
Компактный холодильник Walsh WSR35S1, Однодверный холодильник, регулируемый механический термостат с…
Kenmore 33-дюймовый холодильник с верхней морозильной камерой и общей емкостью 21 куб. фут, белый
RecPro RV Холодильник из нержавеющей стали | 9,8 куб. фута | 110–120 В | Правосторонняя дверь | Низкая…
Проверить на Amazon
Посмотреть на Amazon
Посмотреть на Amazon
Посмотреть на Amazon
Наш выбор
Мини-холодильник Cooluli 20 л для спальни — автомобиля, офисного стола и комнаты в общежитии колледжа — стеклянная панель и цифровая…
Посмотреть на Amazon
Хороший выбор
Компактный холодильник Walsh WSR35S1, однодверный холодильник, регулируемый механический термостат с… на Amazon
Также обратите внимание на
Холодильник RecPro RV из нержавеющей стали | 9,8 кубических футов | 110–120 В | Правосторонняя дверь | Низкий. ..
Проверить на Amazon
включаться или выключаться в зависимости от потребности в прохладном воздухе внутри холодильника.Если реле перестанет работать, компрессор никогда не включится, поэтому вам придется обойти релейную систему холодильника.
Важные советы по безопасностиЛучший способ почистить тостер внутри…
Пожалуйста, включите JavaScript жизненно важный, который экономит энергию и обеспечивает правильную работу вашего холодильника. Это также гарантирует, что холодильник не будет перегреваться. Детали холодильника могут выйти из строя, перегреться или изнашиваться, если он сильно нагреется.
Если у вас есть выбор, вы всегда должны пытаться сопротивляться обходу реле холодильника. После этого вы должны немного подождать, а затем вызвать специалиста, который поможет вам починить реле.
Прежде чем пытаться перевести устройство в режим обхода, необходимо отключить его от сети и выключить выключатель на автоматическом выключателе. После этого необходимо обратиться за помощью к взрослому и отодвинуть холодильник от стены. Холодильники не только тяжелы, но и являются препятствиями для спотыкания.

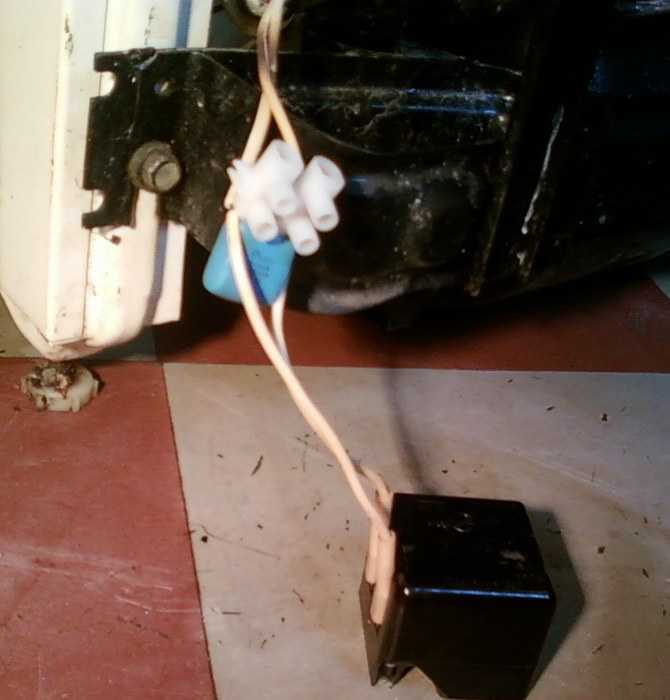

Прямой пуск компрессора без реле
Чтобы обойти реле холодильника, необходимо следовать приведенным выше инструкциям по технике безопасности и отодвинуть устройство от стены. После этого необходимо закрыть пластину в нижней задней части холодильника и вынуть ее с помощью отвертки. Затем отложите крышку в сторону.
Следующим шагом является перетаскивание или поворот металлического ящика в нижней правой задней части холодильника, чтобы снять его. Как только вы удалите его, вы должны посмотреть на систему реле холодильника. Вы должны использовать отвертку с плоской головкой, чтобы надавить на область между реле и его контейнером.
Затем нажмите на само реле и потяните его, чтобы отсоединить от холодильника.
Затем отсоедините провод от реле, чтобы было удобно. Сначала вам нужно будет снять металлический разъем, соединяющий его с релейной системой, а затем с помощью плоскогубцев удалить часть провода, длина которого не превышает ¼ дюйма с обеих сторон. Подсоедините любой конец провода к корпусу реле с помощью изоленты, чтобы он полностью обошёл неуместное реле и разомкнул цепь. После этого восстановите крышку контейнера релейной системы и защитную пластину в задней части холодильника.
Важные дальнейшие шаги
Источник img: puls.comПосле восстановления питания на автоматическом выключателе снова включите холодильник. Отрегулируйте его на несколько часов, чтобы убедиться, что компрессор работает нормально. Если при регулировке вы слышите, как включается компрессор, издавая щелкающий или гудящий звук, то можно предположить, что само реле было несовершенным.
Во избежание перегрузки байпасного компрессора не оставляйте холодильник в положении релейного байпаса на длительное время. Это короткое исправление поможет холодильнику работать в течение короткого периода времени, но вы должны связаться с механиком по ремонту, чтобы помочь вам отремонтировать реле холодильника и вернуть ваше устройство в рабочее состояние как можно быстрее.
ЗаключениеХолодильники очень важны, когда речь идет о бытовой технике, поэтому наличие некоторого количества их рабочей информации не имеет большого значения, вы должны немного знать, что делать в некоторых ситуациях.
Надеюсь, у вас есть вся информация, необходимая для запуска реле на холодильнике.
Рубрики: Кухонные товары С тегами: байпас, компрессор, перегрев, холодильник, реле, система реле .
Igloo Mini Fridge IRF32BK Замена реле компрессора
Автор: Rizwan Laghari (и 2 других участника)
- Избранное: 0
Сложность
Умеренная
Шаги
13
Требуемое время
1 час
Секции
1
- Реле компрессора 13 шагов
Флаги
0
- Задний холодильник
- Полный экран
- Опции
- История
- Скачать PDF
- Править
- Перевести
- Встроить это руководство
Введение
В этом руководстве описывается, как заменить реле компрессора в мини-холодильнике Igloo IRF32BK. Это может быть очень важно, так как неисправное реле компрессора может повлиять на охлаждение, что может привести к порче многих продуктов питания. Прежде чем следовать этому руководству, убедитесь, что ваш холодильник отключен от розетки, так как оставление его включенным может привести к поражению электрическим током, когда вы начнете заменять реле компрессора. Кроме того, будьте осторожны при обращении с ножом. Неправильное использование ножа может привести к ненужным повреждениям, которые могут оказаться необратимыми.
- Отвертка с плоской головкой 9/32 дюйма
- Технический нож iFixit org/HowToTool»> Отвертка Phillips #1
- Стяжки на молнии × 2
реле компрессора
Доступно для продажи на Amazon
Купить
Уберите все продукты из холодильника.
Выньте вилку из розетки.
org/HowToDirection»>
Переверните холодильник назад.
Не переворачивайте мини-холодильник на бок. Это испортит газ мини-холодильника.
Вставьте плоскую отвертку между реле компрессора и потенциометром.
Покачайте отверткой слева направо пять раз.
Рукой вытащите реле компрессора из горшка.
Редактировать
Редактировать
Редактировать
Соедините отверстия реле компрессора с потенциометром.
org/HowToDirection»>
Сначала подсоедините верхнее отверстие белой части реле компрессора, затем подсоедините остальные отверстия.
Возьмите пластиковую коробку, как показано на рисунке, и наденьте ее на реле компрессора.
Снова прикрепите металлическую петлю к пластиковой коробке.
Вы должны услышать щелчок при установке металлического шарнира на место.
org/HowToDirection»>
Для работы эти два шага должны быть выполнены одновременно.
Редактировать
Редактировать
Редактировать
Редактировать
Почти готово!
Финишная линия
Отменить: я не завершил это руководство.
Автор
с 2 другими участниками
Значки: 3
Команда
BQP2-4.
7 Ремонт реле морозильной камеры — Руководство по ремонту iFixit Перейти к основному содержанию- Задний холодильник
- Редактировать
- Полный экран
- Опции
- История
- Скачать PDF
- Перевести
- Встроить это руководство
Автор: Перри Танкреди (и еще один участник)
- Избранное: 2
- Завершений: 6
Сложность
Умеренная
Ступени
3
Необходимое время
45 минут
Секции
1
- Реле морозильной камеры 3 шага
Флаги
1
- Задний холодильник
- Полный экран
- Опции
- История
- Скачать PDF
- Править
- Перевести
- Встроить это руководство
Введение
Мотору компрессора морозильной камеры для запуска требуется немного больше мощности, чем для продолжения работы. Они получают эту дополнительную мощность через вторую катушку, на которую подается питание при первом включении морозильной камеры, а затем питание этой второй катушки отключается. После вращения двигатель может продолжать работать только с первой катушкой.
Вторая катушка управляется реле стартера. Он работает с термистором — резистором, сопротивление которого увеличивается при достижении определенной температуры, тем самым отключая ток на пусковой катушке.
Если пусковая катушка сгорела, вы можете заметить, что морозильная камера не охлаждается, пока компрессор нагревается. Часто термистор разбивается, и вы можете услышать его дребезжание в реле, но не всегда. Проверить реле можно омметром. BQP2-4.7 должен показывать около 4,7 Ом при комнатной температуре. Любое другое чтение означает, что оно, вероятно, не удалось.
По какой-то причине достать BQP2-4.7 практически невозможно, поэтому мы собираемся отремонтировать его, используя детали легкодоступного и недорогого аналогичного реле — QP2-4R7.
КП2-4Р7
Доступно для продажи на Amazon
Купить
Сгоревшее реле. Обратите внимание на коричневые метки. На этой картинке внутренности уже удалены, так что на вашей будут видны зацепки.
Редактировать
Подденьте нижнюю часть QP2-4R7. Вы можете сломать выступы на нижней пластине, но это нормально, так как корпус нам не нужен. Загляните внутрь, и вы увидите, что диск удерживается короткой металлической скобой. Используйте плоскогубцы, чтобы снять скобу и снять диск.
Повторите процедуру для BQP2-4.7, но будьте осторожны, чтобы не повредить корпус, если это возможно.
Редактировать
Обратите внимание на сгоревший компонент в красной рамке и блестящий новый в зеленой рамке.
Очистите выводы на BQP2-4.7 от любых остатков, чтобы обеспечить хорошее соединение с новым диском термистора.
Соберите BQP2-4.7, сначала вставив провода, затем вставив диск между разъемами и, наконец, защелкнув крышку.
Если у вас есть омметр, убедитесь, что сопротивление на проводах составляет около 4,7 Ом при комнатной температуре.
Редактировать
Почти готово!
Поместите реле обратно в морозильник и проверьте его.
Имейте в виду, что морозильник включится только в том случае, если диск остынет, поэтому, если он сначала включится, а вы выключите морозильник, он, вероятно, не включится снова сразу, потому что термистор уже теплый. Дайте ему 5 минут и попробуйте еще раз.
