Реле в холодильнике как проверить: частые поломки и способы ремонта пускозащитного реле

Содержание

Как проверить реле и мотор на холодильнике Indesit и Атлант

Как проверить реле пуска двигателя на холодильнике Индезит и Атлант

Для начала вы должны понимать что на холодильниках Атлант и Индезит стоят практически одинаковые моторы — это либо двигатель от бренда Danfoss (на данный момент фирма Secop), либо сделанный по его лицензии на заводе Атлант. Есть ещё один компрессор, который отличается от Дэнфосса, речь идёт о моторе, который выпускается именно концерном Атлант, какой из них надёжнее я сказать не решаюсь, но что касается атлантовского движка, то на данный момент на одноимённых холодильниках, я его уже практически не встречаю, в основном ставятся двигателя от Danfoss. Различить оригинальный Атлант от лицензии, можно элементарно, достаточно посмотреть на реле пуска двигателя (ниже вы можете увидеть фото). Вот с этого момента уже можно говорить о том, как проверить мотор на холодильнике Атлант и Индезит. В первую очередь, надо перечислить признаки неисправности реле и двигателя

Двигатель не запускается
Двигатель запускается на несколько секунд и глохнет

После включения в розетку, мотор работает очень тихо и через несколько секунд отключается
Компрессор не запускается после 1 отключения, то есть холодильник набирает холод, отключается, а потом запуститься не может

Дальше по порядку мы будем разбираться со всеми этими пунктами, но для начала обратите внимание на картинки, которые расположены ниже

Фото пускового реле мотора Атлант

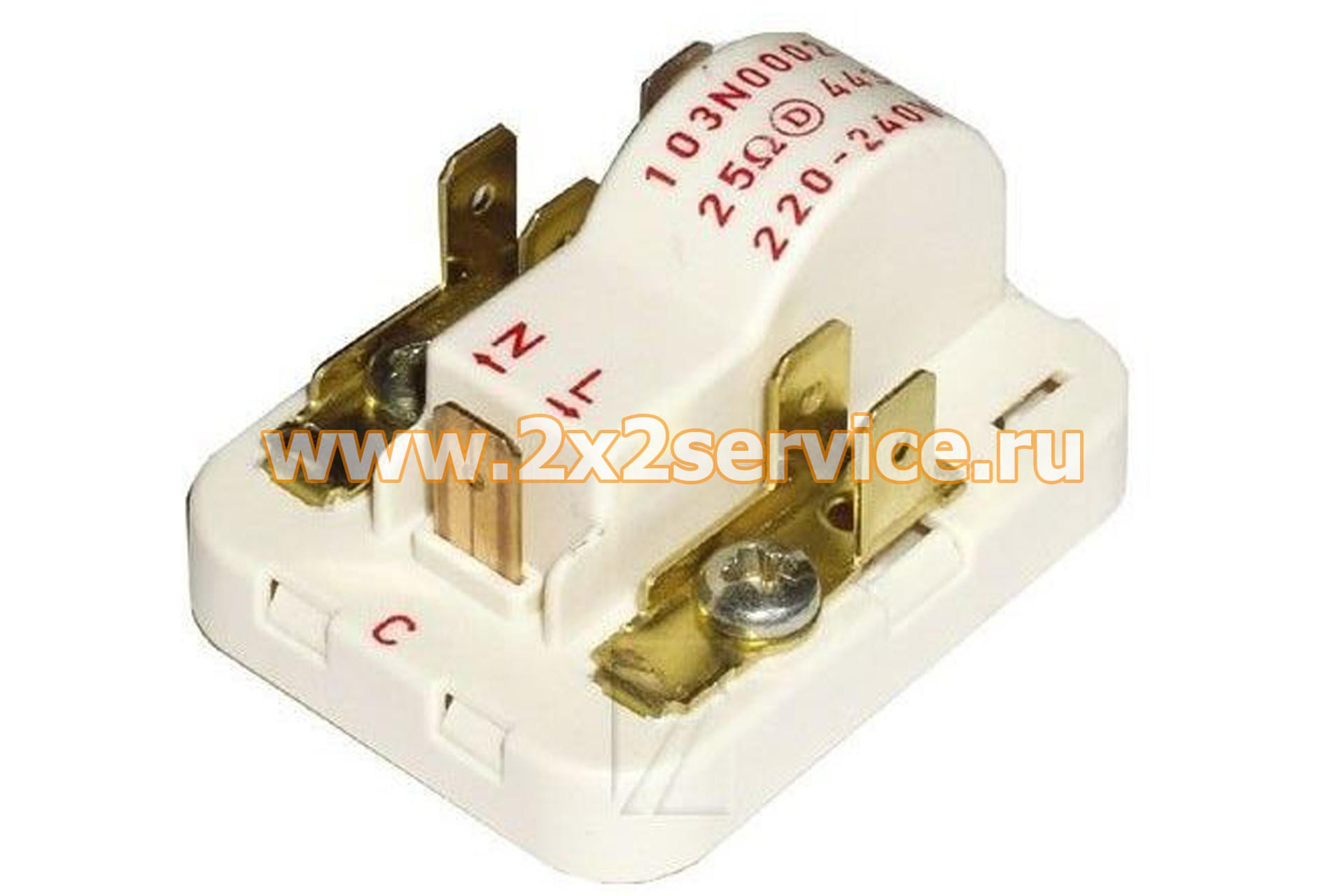

Фото пускового реле мотора Danfoss

Как проверить пусковое реле мотора

Начнём с первого пускового реле, то есть именно для атлантовского двигателя. Это реле горит довольно редко, но действительно такое случается. В первую очередь надо до него добраться и в данном случае, самый верный способ его проверить, это поставить на заведомо рабочий двигатель, если компрессор будет работать в нормальном режиме, то скорее всего релюшка целая и проблему надо искать в моторе.

Я всегда советую, своим клиентам сделать следующие, просто снять данную деталь с двигателя и принести ко мне в мастерскую. За проверку, я денег никогда не беру, как закон другие мастера поступают также, тут главное не стесняться. Поймите во-первых вы облегчите работу мастера, тем что ему не придётся просто так выезжать на дом, а во-вторых вы уже будете знать к чему готовиться. Продолжим тему и посмотрим, что в этом реле может выйти из строя и вообще как оно работает

Позистор → Некоторые называют эту деталь таблеткой или терморезистором. Выполнена она действительно в форме таблетки и выполняет следующую функцию — после запуска двигателя этот термоэлемент нагревается, при этом возрастает его сопротивление, в результате пусковая обмотка отключается. Тут важно знать, что в холодном состоянии сопротивление позистора около 30 Ом, в нагретом состоянии оно уходит в килоомы. В общем иногда этот терморезистор рассыпается и в результате двигатель не может запуститься, так как на пусковую обмотку не поступает электричество

Защитная спираль → Сделана она из вольфрамовой проволоки и в случае если она нагревается, биметаллическая пластина, которая находится обычно сверху или сбоку, размыкает контакт — таким образом двигатель отключается, проще говоря, эта спираль выполняет роль предохранителя. Отключение от электричества происходит вследствие того, что мотор начал потреблять ток выше нормы, обычно так происходит когда на обмотках возникает короткое замыкание. Сопротивление спирали, находится в районе 1,5 Ом. Если вы проверили её сопротивление и оказалось, что спираль в обрыве, то на 99% вам придётся менять двигатель

Из практики могу сказать так, если ваш холодильник включается всего на несколько секунд, то в большинстве случаев виновато в этом не реле а двигатель. Теперь можно приступить ко второму типу реле, которое ставят на компрессоры Danfoss или Атлант сделанного по лицензии. Особенностью этой релюшки, является то, что в ней нет защитной спирали, которая в случае неисправности двигателя должна его отключать.

Дело в том, что в этих моторах, предохранитель стоит внутри самого двигателя, и добраться до него практически невозможно. Весь остальной функционал такой же и с таким же принципом действия, я имею в виду позистор (терморезистор). Для того чтобы вы лучше понимали, как устроено реле пуска двигателя, я снял видео, в которым довольно доходчиво рассказываю как проверить не только реле но и сам мотор

Смотреть видео, про проверку мотора на холодильнике Индезит и Атлант

Хотя в этом ролике я довольно подробно рассказал про проверку, всё-таки некоторые нюансы остались за кадром, это касается самой системы охлаждения и компрессора. Бывает так, что мотор запустился на несколько секунд и тут же отключился, очень редко, но это происходит вследствие забитой капилярки или осушительного фильтра. Получается так, что в конденсаторе собирается высокое давление и мотор начинает потреблять излишнюю электроэнергию, то есть ампераж возрастает и как следствие реле это видит и отключает двигатель. Мастера прекрасно знают этот нюанс и к сожалению некоторые недобросовестные ребята этим пользуются, я вас не призываю к тому, чтобы вы своими руками попробовали проверить данную гипотезу, так как для этого придётся вскрывать систему. В общем суть в следующем, надо спустить газ и отпаять осушительный фильтр, потом включить холодильник и посмотреть на работу мотора, если он опять отключится через несколько секунд, то тут уже деваться некуда и надо его менять. Делать самому, это категорически запрещено, так как мастер должен видеть количество хладагента в системе и кроме того, система может набрать влаги

Как проверить компрессор на холодильнике Индезит и Атлант

Как я писал выше, в первую очередь надо проверить реле и только потом уже браться за мотор. Но что делать если рядом с вами нет мастерской и вам просто негде найти похожего рабочего двигателя. В таком случае нам поможет мультиметр и таблица сопротивлений обмоток, которая расположена на моем сайте по этой ссылке. Зная сопротивление пусковой обмотки и рабочей обмотки, вы без труда определите всё ли в порядке с вашим мотором. Конечно бывают случаи, когда сопротивление обмоток соответствует заводским, но двигатель упорно не запускается или запускается всего на несколько секунд. Что касается нескольких секунд, то об этом я написал выше, а вот о том что касается, когда движок вообще не запускается, мы сейчас поговорим. Дело в том, что в двигателе для холодильника, стоит компрессор при помощи которого создается давление газа в конденсаторе. Так вот, поршень в этом компрессоре иногда приклеивает, в итоге пусковой обмотке не хватает мощности его сдвинуть с места. Ниже вы можете посмотреть видео о том, как устроен мотор для холодильника

Смотреть видео, как работает двигатель холодильника

Для того, чтобы вы лучше понимали суть проблемы, и я более подробно смог вам объяснить, в каких случаях вам лучше обратиться к мастеру, а в каких случаях можно сделать ремонт своими руками, я подобрал несколько вопросов и ответов на них, которые на мой взгляд очень хорошо раскрывают данную тему. Все комментарии взяты с моего канала YouTube

У меня холодильник Атлант, проблема в том, что после разморозки мы его включили в розетку, он проработал как и положено около 2 часов, потом отключился, но так и не включился. Через некоторое время мы услышали щелчки сзади холодильника, как я понял это щёлкало реле с периодичностью приблизительно около 5 минут. Двигатель немножко гудел, но включаться не хотел. Я выключил холодильник из розетки и через минут 20-30 его включил, холодильник заработал нормально, но опять до отключения. Через час после отключения, как только я услышал щелчки реле, я проделал туже процедуру, то есть выключил его из розетки на 20 минут и обратно включил. Теперь он работает нормально, то есть отключается и включается. Объясните в чём может быть причина — холодильник стоит на кухне, а один из мастеров мне сказал, что такое поведение мотора связано с жарой.
У нас двухкомнатная квартира, перенести его в другое место просто нереально. Посоветуйте как быть

Вам правильно посоветовали, его надо перенести в более прохладное место, дело в том что из-за нагрева двигателя, скорее всего приклеивает поршень компрессора. Если вы будете продолжать пользоваться техникой в подобном русле, то она у вас не долго проходит. Но я всегда вхожу в положение потребителей и такой случай не единичный, поэтому лучше всего поставить вентилятор в цепь мотора, так что бы он обдувал двигатель. То есть чтобы при запуске двигателя, запускался и вентилятор, для его охлождения. Подойдёт обыкновенный вентилятор с вытяжки, поверьте я проделываю такую процедуру, с каждым третьим агрегатом и надо сказать очень хорошо помогает, особенно тем кто проживает на последнем этаже и у кого окна выходят на южную сторону

Дайте совет, холодильник Индезит не включается. Я снял реле пуска двигателя, как в вашем видео, разобрал его, оказалось что позистор или таблетка, я не знаю как эту фигню назвать, полностью рассыпалась. Такого у меня не было, но валялось реле со старого Норда. В общем я из него вынул этот позистор и всунул в реле Дэнфосса. Включил холодильник и он у меня заработал. У меня вопрос, надо ли мне покупать новое реле или и так сойдет

Пять с плюсом за находчивость, я не один раз экспериментировал с этими терморезисторами. Если по диаметру, толщине и ширине он подходит, то можно оставить и так. Сопротивление у позистора, на всех моделях реле практически одинаковое и функции он выполняет такие же, так что думаю разницы нет

На холодильнике Indesit релюшка постоянно отщёлкивает двигатель от электричества. Поставил другое реле, происходит тоже самое, в общем он даже не запускается, а просто как-то гудит неправильно, то есть как-то тихо и потом через секунд десять вообще не гудит. Мастер сказал, надо менять двигатель. Может всё-таки не в моторе дело, что-то мастер какой-то стрёмный

Мастер не стрёмный, по всей видимости мастер сказал то, что есть на самом деле, а не то что вам хотелось бы услышать. В таких случаях, на 99% виновником является двигатель, а вернее его компрессор, также может быть перегоревшая пусковая обмотка

Проверка пускового реле холодильника

Пусковое, но чаще всего это комбинированное пускозащитное, реле предназначено для того, чтобы кратковременно подать напряжение на пусковую обмотку электродвигателя компрессора. А после того, как ротор двигателя наберет рабочие обороты, реле должно отключить пусковую обмотку.

Симптоматика возможных неисправностей пускозащитного реле:

Компрессор совсем не включается.
Компрессор включается на несколько секунд и затем выключается.

Некоторая сложность в том, что оба этих симптома, могут быть вызваны и другими причинами:

Повреждение в цепи питания или в цепи управления — в этом случае на пусковое реле не приходит питание (компрессор вообще не включается).
Повреждение двигателя компрессора. Или перегорание обмоток (компрессор вообще не включается). Или механическая проблема — больше усилие на валу двигателя и поэтому двигатель берет большой ток (компрессор включается, но быстро выключается).

Поэтому для проверки пускового реле, питание нужно подавать непосредственно на само реле, минуя штатную систему питания и управления.

Пусковые реле бывают трех типов:

Электромагнитные. Внутри этого типа реле есть электромагнит, который замыкает контакты, через которые ток подается на рабочую обмотку. Нормальное состояние контактов для этих реле разомкнутые. То есть в нерабочем состоянии, один из выводов (на мотор) не должен давать цепь с входными контактами. Пример электромагнитного реле:

Позисторные. В этом типе реле используется физические свойства позисторов, которые резко изменяют свое сопротивление при нагревании. При прохождении электрического тока через позистор, он нагревается и его сопротивление скачкообразно увеличивается до такого значения что ток через позистор перестает проходить. Таким образом ток перестает поступать на рабочую обмотку. Нормальное состояние контактов для этих реле замкнутые. То есть в нерабочем состоянии, все выводы (на мотор) должны давать цепь с входными контактами. Пример позисторного реле:

Электронные. В этом типе реле используется силовой полупроводниковый элемент симистор или тиристор, а также электронные элементы управления этим симистором. Нормальное состояние контактов для этих реле разомкнутые. То есть в нерабочем состоянии, один из выводов (на мотор) не должен давать цепь с входными контактами.

Исходя из устройства пусковых реле, первичная проверка, это проверка состояния контактов в нормальном состоянии, когда система обесточена. Вне зависимости от типа пускового реле, схема его контактов будет всегда одинакова:

Это будет два контакты на входе и три контакта на выходе.

Два входных и два выходных контакта всегда должны давать наличие цепи (проводимость) при проверке. Поскольку они идут напрямую. А один из выходных контактов, в обесточенном состоянии, должен давать или не давать цепь, в зависимости от типа реле:

Для электромагнитного и электронного реле нормальное состояние третьего контакта — разомкнут (нет цепи).
Для позитронного реле нормальное состояние третьего контакта — замкнут (есть цепь). Для позитронного реле, сразу можно проверить и сопротивление нормально закнутого контакта, оно должно быть около 30 Ом.

При разборе пускового реле можно выполнить дальнейшую проверку:

В электромагнитном реле проверить состояние контактов — они могут быть закопченными (пригоревшими). А также ход штока внутри катушки — шток должен двигаться свободно.
В позитронном реле можно извлечь позитрон осмотреть его на наличие повреждений (трещины, сколы). И замерить его сопротивление при обычной температуре и после нагрева. После нагрева его сопротивление должно стать очень высоким.
В электронном реле, без приборов, его схемы и вольтметра проверить можно только визуальное состояние — наличие на плате гари, копоти и т.п.

Все типы реле можно проверить подставив другую нагрузку вместо компрессора. Два каких-либо электрических устройства у которых мощность сопоставима с мощностью компрессора. Например два вентилятора. Или вентилятор и мощная лампа. Каждое из таких устройств нужно подключать к отдельному выводу пускового реле. При подаче тока на реле, должны включиться оба устройства, но одно из них должно отключиться, почти сразу после включения.

Конечно такую проверку выполнить довольно сложно, потому что нужно делать провода со специальными разъемами (на выходные и входные контакты реле), а также две розетки (для нагрузок) и вилку (для включения в сеть. Но зато, такая проверка точно покажет работает реле или нет.

Проще проверить при помощи заведомо исправного реле. Подключить к компрессору такое реле и включить холодильник. Если холодильник запустится и будет работать нормально, значит исходное реле было неисправно.

Также имеет смысл проверить и защитную часть реле. Сегодня почти все реле комбинированные, пускозащитные. И проблема может быть не в пусковой части, а в защитной.

В защитной части, чаще всего используется биметаллическая пластина, которая при обычно температуре замыкает два контакта. А при нагреве размыкает эти контакты.

Соответственно проверка защитной части это наличие цепи при обычной температуре. И размыкание цепи при нагреве элемента. Причем проверку нагрева стоит сделать при разных температурах, может быть так, что контакты размыкаются уже при небольшом нагреве.

Интернет-магазин Новатор, 2020

Как проверить температурное реле холодильника

Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким приспособлением служит пускозащитное реле. Немаловажную роль в холодильных установках играет термореле. Его неисправность может привести к неправильному режиму охлаждения и утрате работоспособности оборудования.

Пускозащитное реле – вид сверху

Схема подключения пускового реле

Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки – пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на нее переменного тока.

Важно! Для регулировки процесса подачи и отключения питания на пусковую, рабочую обмотку электродвигателя, а также для функции защиты от перегрузок, предусмотрено пускозащитное реле.

Механизм индукционного замыкания

Схема подключения реле не сложная. На вход устройства подается питание условно «ноль» и «фаза», а на выходе «фаза» разделяется на две линии. Первая линия соединяется с рабочей обмоткой электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток на рабочую обмотку подается через пружину с высоким сопротивлением, а далее через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивании двигателя, замыкании между витками и др. поломках) нагревается пружина, соприкасающаяся с перемычкой, которая под воздействием температуры меняет свою форму, тем самым размыкая контакт и отключая компрессор.

Схема индукционного замыкания

В этой схеме для запуска электродвигателя применяется катушка (К1), которая последовательно подключена в цепь с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, замыкающий пусковой контакт. После набирания оборотов ротором, ток в цепи понижается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается силой тяжести либо компенсирующей пружинкой.

Позисторный механизм включения

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.

Позисторный механизм включения

Схема термореле

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:

Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.

Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается либо ее включение происходит нерегулярно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

Окисление или обгорание контактов.
Механические повреждения.
Перегрев позисторного элемента.
Нарушение крепления реле, приводящее к его неправильному расположению.
Перегорание спирали.
Заклинивание сердечника.

Не нужно спешить покупать новое реле холодильника, лучше узнать, как его проверить, и попробовать сделать это.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении, зачищаются наждачной бумагой. Может быть сломан сердечник, тогда его нужно заменить. Протереть спиртом соприкасающиеся поверхности. Проверить целостность всех элементов. Необходимо помнить, что реле данного типа устанавливаются строго в определенном направлении, указываемом стрелкой. После вышеперечисленных действий присоединяем реле к компрессору и включаем холодильник. Если двигатель не заработал, то вероятнее всего поломка компрессора.

Проверка устройств РТП-1 и РТК-Х

Для проверки поставить реле в правильное положение (стрелкой вверх) и прозвонить мультиметром 1 и3 контакты.

Схема устройства РТК-Х

Если контакты прозваниваются, то реле исправно. В данных моделях желателен визуальный осмотр, так как замыкание может произойти через пластину держателя контактов.

Проверка устройств ДХР и LS-08B

ДХР нужно положить планкой с клеммами вверх и проверить мультиметром целостность между 1 и 3 либо 1 и 4.

LS-08B расположить внутренней стороной вверх, прозвонить между 2 и всеми клеммами или между 3 и всеми клеммами. Где контакты не прозваниваются, там ищите неисправность.

Проверка термореле

Если ваш холодильник долго не отключается, постоянно работает или вовсе не включается, то в этом может быть виноват терморегулятор. Виновника необходимо демонтировать, а на оставшиеся контакты посадить перемычку. Если холодильник включился, то проверить сам термостат. Его помещают в емкость с холодной водой, а выходы прозванивают тестером или меряют сопротивление на выходе.

Прозвон контактов тестером

При отсутствии звукового сигнала либо при наличии сопротивления, термореле неисправно, его необходимо заменить.
