Розетка для стиральной машины в ванной. Высота розетки для стиральной машины

Розетка для стиральной машины не входит в комплект при продаже. Подключение выполняется уже имеющейся и установленной розетки. Если такой нет, придется приобрести ее отдельно и установить с выполнением требований норм безопасности. Помещение, где устанавливается машинка, определяет конструкцию розетки, место и способ монтажа, степень защиты.

Для ванной комнаты характерна повышенная влажность, поэтому нужно тщательно просчитать и составить схему включения в комплексе, начиная с сечения и марки провода и оканчивая автоматической защитой от короткого замыкания и пробоя изоляции.

Монтаж розетки для стиральной машины

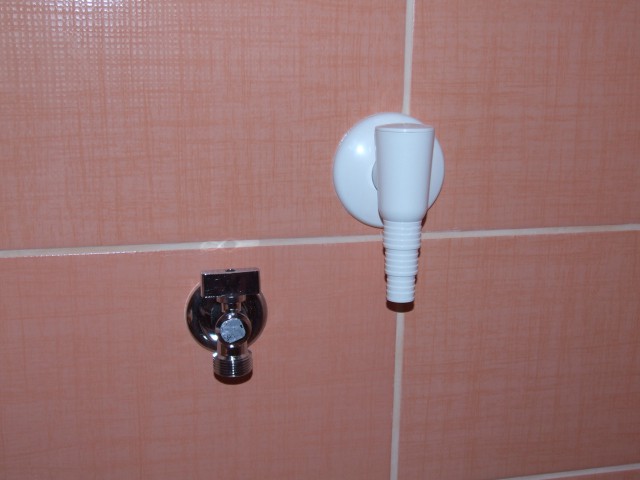

Кроме подключения машинки к водопроводной сети и сливной канализации не менее важен вопрос правильного обеспечения электропитанием от сети переменного тока напряжением 220 В. Несоблюдение правил монтажа, определяемых ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат» и пунктов 7.1.47 и 7.1.48 действующих ПУЭ-7 могут привести к поражению электрическим током при эксплуатации.

Категорически запрещается использовать различные удлинители и переноски – розетка для стиральной машины устанавливается стационарно. Тип розетки должен соответствовать помещению, а предельно допустимый ток нагрузки через ее контакты должен с запасом превышать максимальный ток потребления работающей при стирке машины.

Розетка в ванной для стиральной машины в домашних помещениях разрешена, в отличие от ванных и душевых комнат производственных и общественных объектов. ГОСТ устанавливает минимально допустимые расстояния от кранов и защищенность от влаги. Это обусловлено возможностью разбрызгивания с попаданием на розетку и свойство водяного пара образовывать конденсат на любых поверхностях в помещении.

Установка стиральной машины вне ванных и душевых в хозяйственных помещениях или на кухне не требует особых мер защиты от избытка влаги.

Где можно устанавливать розетку в ванной

Пункт 7.1.48 ПУЭ разрешает монтировать штепсельную розетку в ванной комнате, при соблюдении условий:

  1. размещение в зоне 3, вне области досягаемости брызг на расстоянии не меньше 0,6 метра от ванны или душевой кабины;
  2. подключение через разделительный трансформатор или с установкой защитного отключения от дифференциального тока;
  3. прокладка отдельной питающей линии без размещения распределительных коробок в ванной комнате и оборудование автоматической защиты от короткого замыкания.

Использование дорогого трансформатора, разделяющего питающую электросеть, не всегда удобно. На практике ограничиваются установкой УЗО и автоматической защитой или ставят дифференциальный выключатель, совмещающий обе функции. Защитные автоматы размещают в распределительном щитке.

Выбор розетки для подключения стиральной машинки

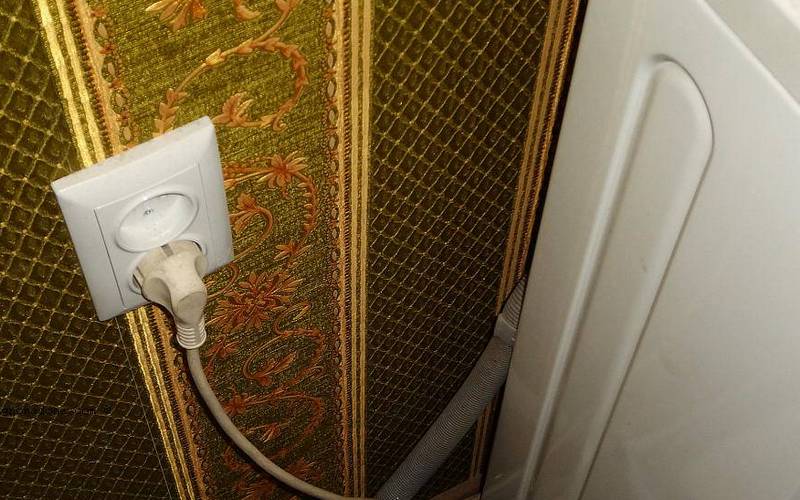

Штепсельная соединительная розетка для подключения стиральной машины конструктивно должна иметь элементы защиты от влаги.

Это обеспечивается, если есть:

  • внутренняя шторка, автоматически перекрывающая доступ к контактам при вытаскивании вилки;
  • защитная подпружиненная крышка, закрывающая розетку, когда вилка извлечена;
  • механическое уплотнение, препятствующее возможному проникновению влаги внутрь корпуса.

Степень защиты определяет параметр IP с цифрами, первая из которых отражает защищенность от проникновения пыли, вторая – влаги. Розетка для стиральной машины по степени защиты должна быть не ниже IP44.

Электрические характеристики должны соответствовать мощности используемого оборудования. В паспорте машинки не всегда указывают максимальный ток потребления, но обязательно присутствует мощность. Ток с достаточным приближением вычисляется делением значения мощности на напряжение сети.

Ряд номинальных значений тока для розеток представлен как 6, 10, 16 и 25 ампер. Рекомендуется брать розетку с запасом, обычно это 16 А. Обязательно наличие третьего, заземляющего контакта.

Как подключить стиральную машину к сети?

Для подключения прокладывается отдельный трехжильный кабель от распределительного устройства. Третья жила обязательно соединяется с шиной защитного заземления, обеспечивая снятие опасного потенциала с металлических частей стиральной машины при пробое напряжения на корпус. Розетка для стиральной машины запитывается отдельной линией и подключается от индивидуального автоматического выключателя.

Ток утечки, вызывающий срабатывание дифференциальной защиты, согласно ПУЭ, не должен превышать 30 мА. Рекомендуется использовать УЗО или дифференциальные автоматы с номинальным током реакции 10 миллиампер – они дороже, но срабатывают быстрее.

Это гарантирует более высокую степень защиты человека, попавшего под напряжение пробоя на корпус. Автоматический выключатель для выбирается на стандартное значение С 16 А.

Какой кабель выбрать для подключения?

Сечение жил провода, которым подключается розетка для стиральной машины, зависит от номинального тока потребления. Таблицы 1.3.4 и 1.3.5 ПУЭ показывают значение сечения провода для максимально допустимой мощности и тока в зависимости от материала жилы и способа прокладки.

Нужно учесть, что установка розетки для стиральной машины производится кабелем с медной жилой, уложенным скрытно.

Из практических соображений рекомендуется использовать кабель с сечением жил 2,5 мм2.

В старых квартирах может быть смонтирована розетка, подключенная алюминиевым проводом, сечением 1,5 квадратных миллиметра. Проводка будет нагреваться и гореть при работе стиральной машины. Это создаст неудобства при эксплуатации и может вызвать воспламенение и пожар. Она выполнена по двухпроводной схеме и не сможет обеспечить электробезопасность.

Даже если нет возможности поменять всю проводку в квартире на трехжильную медную с монтажом защитной автоматики, участок сети для стиральной машины нужно заменить.

Подключение отдельной линией

Не рекомендуется использовать провод стиральной машины для установки дополнительных розеток подключения фена, водонагревателя или сушилки.

Современные приборы потребляют значительную мощность. В режиме нагревания воды бойлер потребляет около двух киловатт. Мощность фена, сушилки и других приборов примерно такая же. Для этих потребителей необходимо использовать отдельный кабель, создав группу розеток ванной комнаты с собственной защитной автоматикой.

Суммарная мощность включенных в линию бытовых приборов, при отсутствии отдельной линии, может превысить предельно допустимую для используемого сечения жил проводников. Невозможно гарантировать, что при работающей стиральной машине не включится бойлер. Это приведет к нагреванию кабеля, необоснованному срабатыванию автомата токовой защиты.

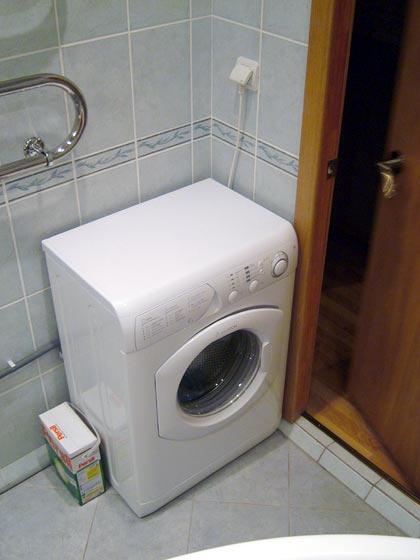

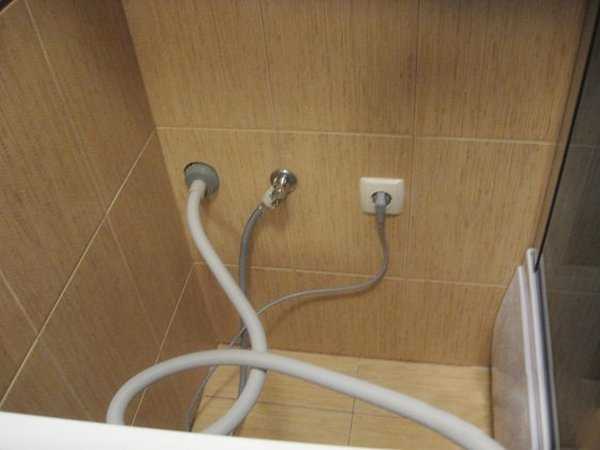

Высота установки розетки для стиральной машины

Какая должна быть высота розетки для стиральной машины? Высота розетки в ванной для стиральной машины выбирается из соображений удобства ее использования, с учетом того, что она располагается не ниже, чем 60 сантиметров от поверхности пола.

Никто не может гарантировать, что помещение не будет случайно затоплено при аварии водопровода или по небрежности. Обычно монтаж производится на высоте 1-1.25 метра, правила не определяют конкретных значений.

Пункт 12.30 ВСН 59 – 88 не допускает установку под и над раковинами рукомойников во избежание заливания розетки водой. Она должна располагаться с учетом расположения водопроводных и канализационных труб, чтобы минимизировать риск попадания влаги в случае аварии. Расстояние от этих устройств

до розетки должно быть не менее 60 см.

Место установки розетки выбирается из соображений удобства эксплуатации стиральной машины, обеспечения доступности и легкости извлечения вилки кабеля подсоединения стиральной машины.

Похожие материалы на сайте:

  • Установка розеток в подрозетники
  • Высота расположения розетки для телевизора
  • Опасно ли оставлять зарядное устройство в розетке
  • Где ставить выключатель освещения

Правильное расположение розетки для стиральной машины

Какими должны быть розетки для стиральной машины? Это вполне актуальный вопрос, причем само место размещения стиральной машины может быть любым. Для квартиры, это в большей степени ванная комната, а в меньшей кухня. Рассмотрим оба эти наиболее распространенные варианта установки.

Для частного дома, коттеджа или усадьбы, такой бытовой прибор может еще располагаться в подсобном отапливаемом помещении, в подвале и некоторых других местах, где есть упрощенная возможность подключения к коммуникациям. Рассмотрим с вами общий случай расположения розетки для стиральной машины, а именно в ванне и на кухне.

Технические требования для расположения розетки для стиральной машины

Бытовые стиральные машины могут подключаться к электросети напряжением 220В. Однако вам стоит убедиться, что выбираемое вами изделие подходит для эксплуатации в вашей квартире или доме. Здесь технические требования сети и розетки будут следующими:

Если это так, то обыкновенная качественная розетка подойдет, а сечения кабеля будет хватать для безопасной эксплуатации стиральной машины. Важно отметить, что современные стиральные машинки рассчитаны для подключения к сети с наличием заземляющего контура. Здесь присутствуют три провода: фаза, ноль и заземление. Если у вас в доме только два провода (фаза и ноль), то заземление следует установить, а при невозможности его установки проигнорировать.

Нельзя самостоятельно изготовить заземляющий контур с подключением его к водопроводу, канализации или трубам отопления. Это грубое нарушение требований безопасности.

Линия электропитания с розеткой для стиральной машины в ванной или кухне должна быть выделенной. Не стоит подключать к такой точке питания другие бытовые электроприборы и пользоваться переносками. Саму выделенную линия правильно будет защитить при помощи автоматического выключателя и УЗО (устройство защитного отключения). Таким образом можно сделать полностью безопасным подключение стиральной машины.

Также важно подойти к вопросу выбору самой розетки. Это должно быть надежное и качественное изделие, а значит и производителя следует выбирать соответствующего. Таким изготовителем могут быть известные западные бренды. Однако если вы предпочтете хорошего отечественного производителя, то можно дать рекомендацию на розетки и выключатели нашей российской компании LK Studio.

Качество розеток этой фирмы полностью аналогичное лучшим изделиям известных изготовителей, но при этом их можно купить по нашим ценам. Использованные при их создании материалы и технологии дают возможность эксплуатировать розетки в условиях, близких к номинальным нагрузкам без ущерба для изделий.

В серии электроустановочных изделий LK60 можно подобрать розетку с дополнительной климатической защитой, что для ванной будет отличным решением. Однако этот вопрос мы рассмотрим несколько позже.

Выбор места установки розетки

Важным является выбор места установки новой розетки для стиральной машины в ванной и на кухне. И оба эти случая следует рассмотреть отдельно. Что может пониматься под выбором правильного места? Прежде всего это удаленность от небезопасных факторов, которые могут стать проблемой для безопасного использования розетки. Именно на них и следует акцентировать внимание.

Розетки в ванной, также, как и розетки для стиральной машины должны располагаться на видном месте, а доступ к ним должен быть простым и удобным. Ванная комната является помещением с повышенным уровнем влажности, поэтому здесь точку установки розетки следует выбирать правильно.

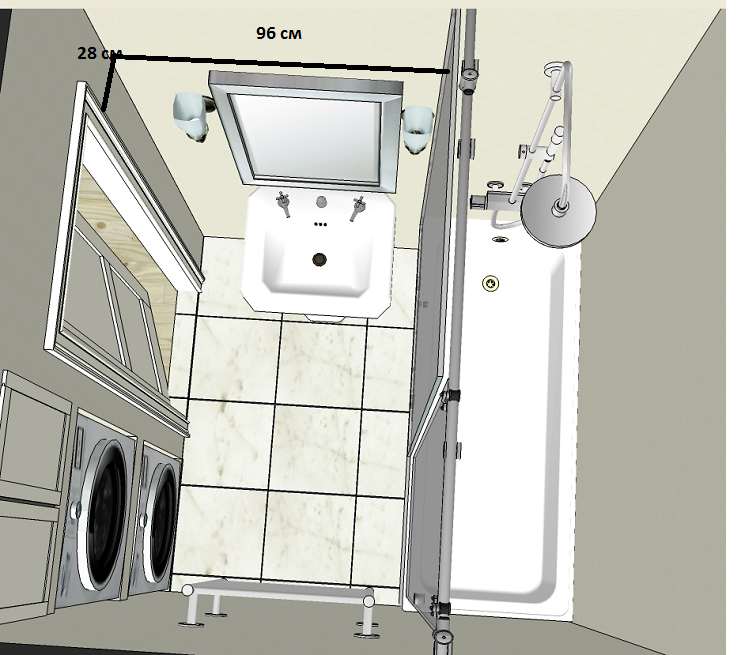

Всего в ванной разделяют такие зоны:

  • максимальной влажности – «0», где располагается душевая кабина, сама ванна и кран с водой;

  • с уровнем «1», это места, близко прилегающие к объектам нулевой зоны;

  • с уровнем «2» – зоны, расположенные на расстоянии не менее 60 см. от объектов нулевой зоны;

  • уровень «3» – любые стены и поверхности, находящиеся за пределами второй зоны.

Таким образом, по правилам электробезопасности, установка розеток по высоте и удаленности от небезопасных мест в ванной должна происходить в третьей зоне. Не допускается монтаж розетки в любой другой зоне. При этом сами розетки для стиральной машинки, да и любые розетки в этом помещении, мы рекомендуем ставить в защищенном исполнении.

Что такое защищенная установка розеток? Это наличие степени климатической защиты. Если говорить о бытовых электроустановочных изделиях, то это наличие крышки, которая через прокладку плотно закрывается в тех ситуациях, когда розетка или выключатель не используются. Именно такую розетку для стиральной машины мы и рекомендуем вам использовать.

Дополнительно можно выбрать защиту и для контактной группы, если купить розетку с защитными шторками. Они предназначены в качестве защиты от детей и нештатного проникновения в контакты через отверстия, но от влаги тоже в состоянии успешно защитить. Такие изделия, кстати, есть у компании LK Studio, которую мы упоминали ранее. Для проводки внутреннего исполнения здесь можно выбрать розетку в ванную со степенью климатической защиты IP44.

Давайте теперь поговорим о расстоянии и высоте монтажа розетки для стиральной машины в ванной и на кухне.

Высота

Теперь следует упомянуть об ограничениях установки и выбора места расположения розетки под стиральную машинку. Для ванной комнаты такие ограничения будут выглядеть следующим образом:

  • высота установки от пола должна быть не менее 60 см., при этом рекомендуется монтаж розетки делать над стиральной машиной, а значит на высоте чуть более одного метра;

  • удаленность от источников воды должна быть не менее 60-70 см., правильный монтаж следует производить в третьей зоне влажности;

  • сама розетка под стиральную машину должна в ванной размещаться в удобном и доступном месте.

Сама точка электропитания должна быть в защищенном исполнении.

Для кухонного помещения существуют такие ограничения по выбору места установки розетки для стиральной машины. Ее следует ставить не ближе:

  • 30 см. от пола по высоте, но рекомендуется более 60 см. для удобства обращения;

  • 30 см. от источника воды в кухонном кране;

  • 30 см. вправо или влево от варочной поверхности или плиты;

  • 40 см. от ближайших газопроводных труб;

  • 10 см. от проема входа или проема окна.

В дальнейшем мы будем рассматривать установку розетки в ванной для стиральной машины, так как для кухни будет все тоже самое, за исключением необходимости использования влагозащищенного корпуса.

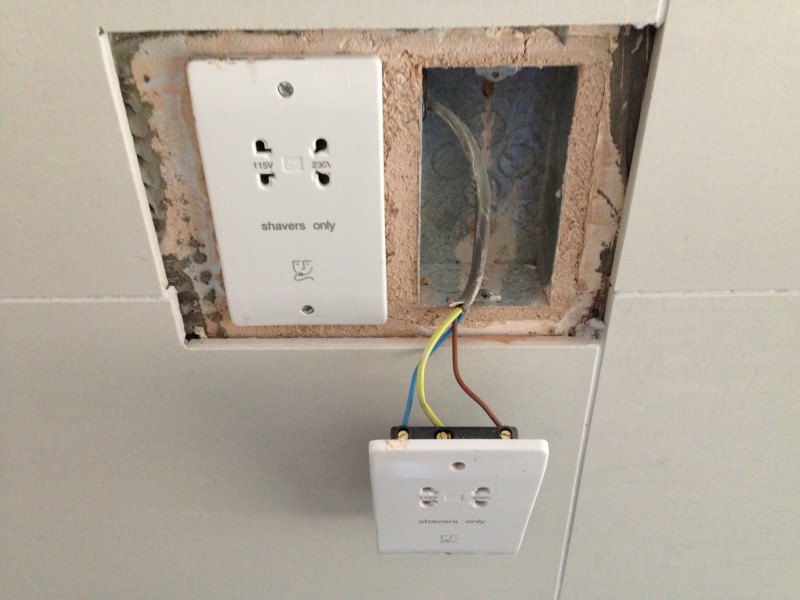

Монтаж розетки

Каким образом следует оборудовать точку электропитания для стиральной машины в ванной? Существует два типа розеток для этого:

Второй вариант применяется, но его мы не рекомендуем делать именно для этого помещения. Рассмотрим вариант прокладки проводов внутри стен. Последовательность монтажа розетки к стиральной машине в ванной в этом случае выглядит следующими образом:

  • прокладываем питающий кабель (желательно с заземляющим проводом) в стене, причем сам провод укладывается в специальную пластиковую трубу;

  • делаем при помощи дрели и воронки отверстие, которое соответствует размерам подрозетника;

  • устанавливаем пластиковый подрозетник в это отверстие, предварительно через заглушки продев питающие концы проводов;

  • закрепляем подрозетник в отверстии при помощи раствора;

  • подготавливаем стену финальной облицовкой, (в районе розетки для стиральной машины стена в ванной должна быть гладкой и не содержать рельефа).

Теперь можно приступать к самой установке розетки:

  • концы питающего кабеля зачищаются от изоляции на длину около 1-1,5 см.;

  • к контактным зажимам механизма подсоединяются оголенные концы провода;

  • если имеется контур заземления, то его следует подключать только к заземляющим клеммам, не допускается ошибки подсоединения заземляющего контура к фазе или нулю. Стандартно он выделен желто-зеленым цветом провода;

  • крепление должно быть качественным и надежным, не допускается неплотный зажим или люфт, так как это ведет к увеличению сопротивления и возможности появления избыточного нагрева;

  • затем механизм крепится к подрозетнику при помощи распорных лапок или на винты к стене. Именно для ванны мы рекомендуем вам второй вариант, на винтовое соединение, таким образом удается добиться надежного и плотного прилегания к стене, что очень важно для безопасной эксплуатации розетки в дальнейшем;

  • устанавливается рамка с встроенной защитной крышкой;

  • при помощи лицевой панели рамка плотно крепится к механизму;

  • точка электропитания для стиральной машины полностью готова к использованию.

Важно, чтобы рамка плотно прилегала к стене, таким образом можно препятствовать попаданию избыточной влаги. А с фронтальной стороны изделие будет защищаться от влажности крышкой, если в этот момент не используется.

Возможные неполадки

Давайте пройдемся еще раз по вопросам, игнорирование которых может привести к появлению неполадок в работе розетки. Чтобы стиральная машина в ванной комнате или на кухне работала исправно и долго, необходимо чтобы розетка:

  • была подключена на выделенную линию;

  • имела на отдельной проводке на входе защитный автомат и УЗО;

  • располагалась в соответствующей зоне влажности, желательно в третьей, хотя допускается размещение и во второй;

  • размещалась на безопасном расстоянии от мест использования воды, а в случае с кухней еще и на расстоянии от варочной поверхности или плиты;

  • устанавливалась в легко доступном для эксплуатации месте;

  • имела контур заземления, а заземляющие провода соединялись с соответствующими клеммами в контактной группе;

  • с установкой на двухпроводную сеть была с добавленным заземлением (в крайнем случае вообще без него, при невозможности его проводки). При этом категорически не допускается обустройство заземления с выходом на трубы воды, газа, канализации или отопления;

  • по номинальным характеристикам совпадала или была с запасом относительно рабочих параметров бытового оборудования.

Описанные выше требования и ограничения вполне легко реализовать даже при помощи полностью самостоятельного обустройства и монтажа розетки. Однако их важно соблюдать.

И последнее, все работы следует проводить только на полностью обесточенной сети. При этом обесточить ее следует на вводном центральном автомате. Это базовое правило электробезопасности.

Розетка для стиральной машины в ванной: установка, расположение

Как и все бытовые приборы, стиральная машина требует подключения к электрической сети. В большинстве домов и квартир стирка производится в ванной комнате, поэтому к установке розетки для стиральной машины выдвигаются особые требования.

Ванная комната имеет повышенную влажность воздуха, поэтому риск получения удара тока здесь многократно выше, чем в любом другом месте.

Было бы неправильно акцентировать внимание только на установке розетки для стиральной машины.

Нельзя обходить стороной такие вопросы:

  • Состояние электропроводки;
  • Наличие устройств защиты и отключения;
  • Состояние заземления.

Рассмотрим перечисленные пункты подробнее.



Требования к электропроводке

Согласно требований нормативных документов по электробезопасности (ПУЗ – правила устройства электроустановок), ванные комнаты относятся к категории помещений с повышенной опасностью. Розетки в них устанавливать вообще запрещено, но для бытовых помещений сделано исключение при соблюдении определенных требований. Одно из требований гласит, что проводка в ванной комнате должна выполняться только скрытым способом, чтобы исключить прямое попадание воды.

Розетка для стиральной машины в ванной комнате

Сечение проводов должно быть рассчитано на потребляемый стиральной машиной ток с некоторым запасом.

Поскольку в паспортных данных значение тока обычно не указывается, рассчитать его можно самостоятельно, зная мощность устройства по простой формуле:

I=P/U,

где      P – паспортная мощность стиральной машины;

U- напряжение питания сети.

К примеру, если мощность стиральной машины составляет 2.2 кВт, то потребляемый ток будет равен 10 А.

Это довольно существенное значение. Слишком тонкий провод будет перегреваться вплоть до расплавления изоляции и перегорания.

Множество источников приводи объемные таблицы для определения допустимого сечения провода, но большая часть информации в них излишня. С достаточной точностью можно считать сечение провода из расчета 2 кВт мощности на 1 мм2 медного провода. Таким образом для подключения стиральной машины с мощностью до 5 кВт достаточно взять медный провод сечением 2.5 мм2 или алюминиевый сечением 4 мм2. Если дополнительно в ванной установлен бойлер или другая мощная нагрузка, то сечение надо брать больше, опять-таки, исходя из суммарной потребляемой мощности.

Наилучшим вариантом считается прокладка отдельного кабеля для розетки стиральной машины. Если выбран такой вариант, то для работы следует брать только медный провод, поскольку алюминиевый нужен с большей площадью сечения. Такой кабель довольно грубый, жесткий, с ним тяжело работать. А самое главное, его прочность намного меньше медного, который, даже будучи многожильным, очень трудно повредить, даже не имея особого опыта в монтажных работах.

Обратите внимание! В примерах и рекомендациях говорится о сечении провода, а не его диаметре! Определить сечение, зная диаметр, можно по известной школьной формуле. Для многожильных проводов общее сечение составляет сумму сечений всех элементарных жил.

Для монтажа проводки нужно использовать трехжильный электрический кабель. Расцветка жил может быть различной, но одна из них обязательно будет желтой с зеленой продольной полосой. Это жила заземления.



Устройства защиты и отключения

На случай аварийного отключения устройств при утечке тока (например при неполном коротком замыкании, что часто бывает при повреждении ТЭНа), стиральная машина должна подключаться через УЗО – устройство защитного отключения. Такие автоматы контролируют соответствие токов в нулевом и фазном проводах, и в случае утечки с током от 30мА и выше, мгновенно размыкают цепь питания устройства.

УЗО – устройство защитного отключения

Такая особенность подключения стиральной машины еще раз подтверждает необходимость прокладки отдельной проводки. Поскольку, если через УЗО будет подключено несколько устройств, то возможны ложные срабатывания защиты, особенно из-за устройств с большим сроком работы.

В продаже можно встретить розетки, в которых УЗО уже встроен. В некоторых случаях это может быть удобно, хотя подобные розетки имеют большие размеры и не всегда удачно вписываются в интерьер.

Многие производители бытовой техники комплектуют производимые устройства встроенным УЗО, который размещается на шнуре питания недалеко от вилки включения.

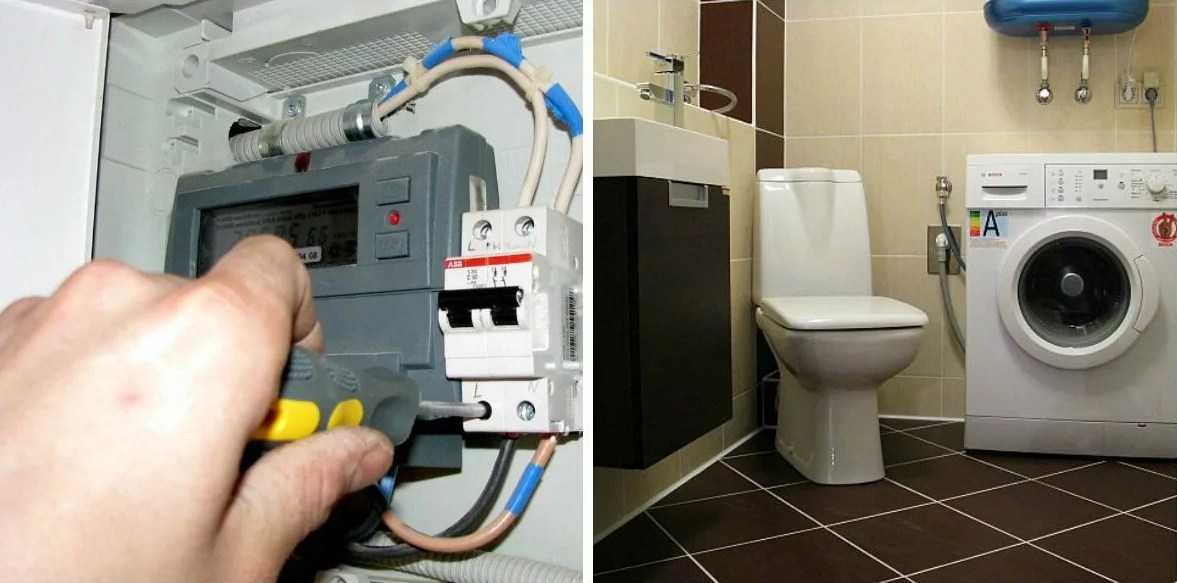

Кроме УЗО на щитке должен быть установлен автоматический выключатель, который должен срабатывать при коротких замыканиях в нагрузке. Ток срабатывания выключателя для стиральной машины обычно берется в пределах 16 А.

Подключение автомата защитного отключения и устройства защитного отключения.

Кроме автоматического выключения автомат можно использовать для быстрого отключения нагрузки, не вынимая шнур питания стиральной машины из розетки в ванной комнате. Постоянно так делать нельзя, поскольку автоматические выключатели не рассчитаны на частую коммутацию и быстро выходят из строя.



Заземление

Как и любой потребитель электроэнергии, стиральная машина должна быть заземлена. Производителями оборудования предусматривается подключение стиральной машины к розетке с заземляющими контактами, которую у нас принято называть евророзеткой.

Заземляющий контакт в розетке для стиральной машины должен быть соединен с соответствующей клеммой квартирного распределительного щитка или с шиной заземления.

В многоквартирных домах состояние заземления контролирует энергоснабжающая организация. В частных домах этим вынуждены заниматься сами жильцы.



Установка розетки

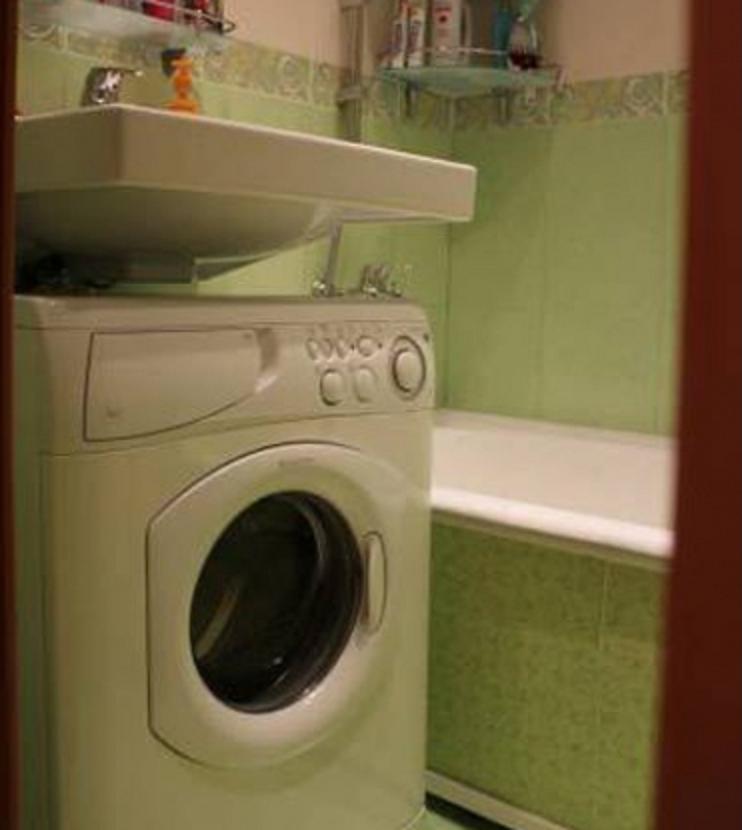

Установка розетки в ванной комнате должна производиться с соблюдение минимальных расстояний от источников возможного попадания воды. К ним относятся раковины, душевые кабинки и так далее. Расстояние от раковины до места установки розетки должно составлять не менее 60 см. На такую же высоту розетки поднимаются над уровнем пола. Соответственно, категорически запрещается монтаж розеток под раковинами или ваннами. В большинстве случаев удобно разместить розетку выше уровня стиральной машины несколько в стороне от нее. Особенно это важно для машин с вертикальной загрузкой.

Если говорить строже, то размещение розетки в ванной комнате должно быть в месте с минимальным риском попадания воды, поскольку никто не застрахован от порыва труб водоснабжения или канализации, от подтопления соседями с верхних этажей.

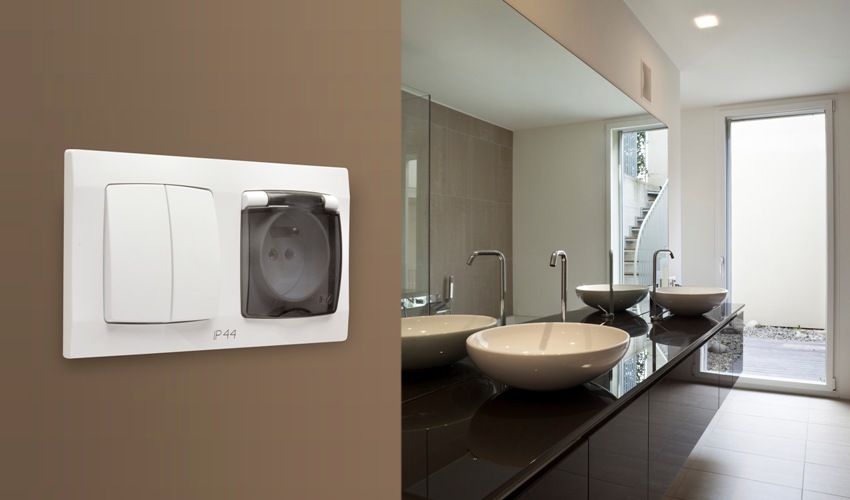

Розетка для стиральной машины в ванной комнате должна иметь влагозащищенное исполнение. Все устройства имеют определенный класс защиты, который маркируется символами IPxx. Вместо символов х стоят цифры от 0 до 9. Первая цифра характеризует защиту от механических повреждений, а вторая именно защиту от влаги. Для ванных комнат необходимо, чтобы последняя цифра была не меньше 5.

Подобные розетки имеют откидывающуюся крышку, которая закрывает отверстия в случае отсутствия вилки. Уплотнительные прокладки защищают внутренние части от проникновения капель воды.

Еще один момент, на который следует обратить внимание – максимально допустимый ток через розетку. Он указывается на корпусе и должен превосходить потребляемый ток стиральной машины.

При установке розетки требуется внимательность и аккуратность, чтобы не повредить пластиковый корпус и уплотнительные прокладки, поскольку в таком случае все преимущества влагозащищенного оборудования будут сведены на нет.

Установка стиральной машины на кухне

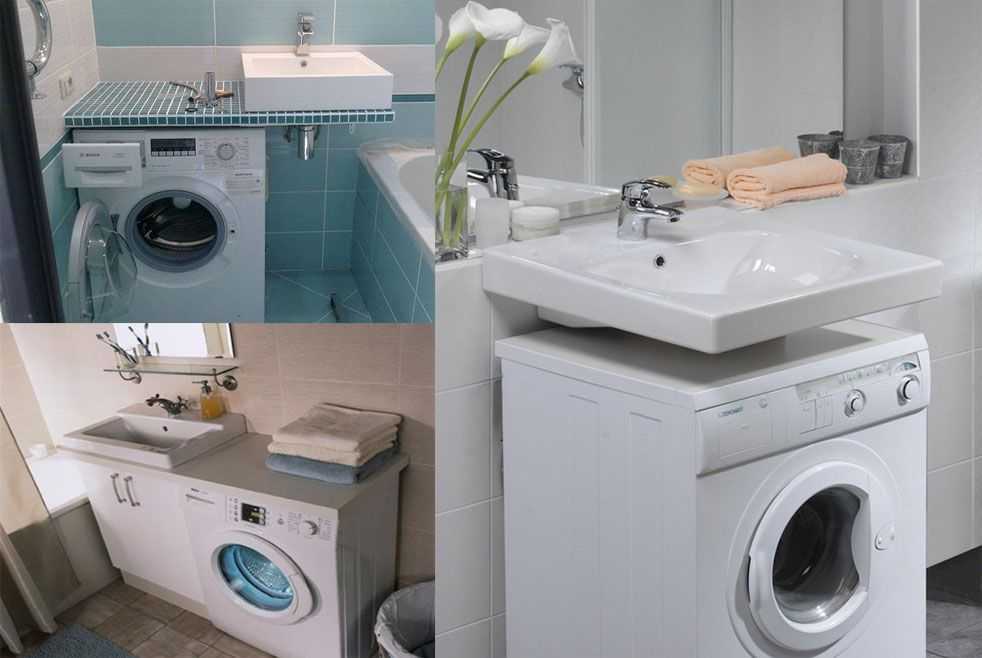

Кухня в качестве помещения для установки принципиально не отличается от ванной комнаты. Основной нюанс – из-за малых габаритов стандартных помещений в большинстве случаев стиральная машина может быть установлена под рабочей поверхностью кухонной мебели. В таком случае расположение розетки также должно быть в легкодоступном месте и с тем же условием минимального расстояния от кухонной раковины.



Чего нельзя делать

Категорически запрещается пользоваться в ванных комнатах удлинителями, особенно сомнительного производства. Мало того, что они никак не защищены от попадания влаги, большинство из них не имеет контакта заземления, а шнуры выполнены из провода с малым сечением.

Нельзя подключать заземление розетки к трубопроводам водоснабжения и канализации, батареям отопления и арматуре зданий.

Ванная комната, как говорилось выше, является помещением с повышенной влажностью, где действие электрического тока высокого напряжения особенно велико.

Цена любой ошибки в подключении электрооборудования может быть достаточно высокой, поэтому нужно строго следовать рекомендациям и не надеяться, что ничего страшного никогда не произойдет.

Стиральная машина в ванной — внешняя зона 2
