Розетки для стиральной машины высота: Схемы размещения розеток в ванной + подробное руководство от профи — INMYROOM

Схемы размещения розеток в ванной + подробное руководство от профи — INMYROOM

Давайте попробуем перечислить основные электроприборы, которыми вы обычно пользуетесь в ванной? Стиральная машина, водонагреватель, полотенцесушитель, фен, электробритва, электрическая зубная щетка — это лишь среднестатистический набор.

Мир не стоит на месте, и появляется все больше удобной техники, которая прочно входит в нашу жизнь. Об этом важно подумать заранее и предусмотреть дополнительные розетки в санузле. Дизайнер Марина Подъячева рассказывает, как разместить их грамотно.

Марина Подъячева

Дизайнер

Дизайнер-архитектор, руководитель студии NewArchForm

При размещении электроприборов, в том числе и розеток, в ванной в первую очередь нужно учитывать повышенную влажность и возможный контакт с водой.

Определяемся с количеством розеток

Какие приборы будут использоваться постоянно, а каким нужна только подзарядка? Например, для подключения стиральной машины, электрического полотенцесушителя — нужны две или три специальные розетки с крышкой и степенью защиты не ниже IP44, подключенные к устройству защитного отключения (УЗО) в щите.

Для подключения такого мощного электроприбора, как водонагреватель, обычной розетки может не хватить. Его подключают напрямую, используя специальный механизм — кабельный вывод.

Дизайн Юлия Власова

Розетки для дополнительных приборов можно разместить внутри ящиков тумбы под раковиной или зеркального шкафчика. Так вас не будут смущать свисающие провода.

Вычисляем безопасное расположение

Розетки размещаются на высоте не ниже 25 см от пола. Безопасная высота розетки определяется по принципу «чем выше, тем лучше», но так нам может не хватить длины провода. Вполне приемлемое расстояние от пола и смесителей — 60 см. В случае затопления вода не должна достичь уровня электрооборудования. Розетки и выключатели должны быть специальные — со степенью защиты не ниже IP44.

Розетка для полотенцесушителя

Розетку для полотенцесушителя желательно разместить рядом с ним, а не под ним. Чтобы вода с мокрой одежды не стекала к розетке.

Розетка для стиральной машины

Для удобства розетку для стиральной машины располагают на высоте 100 см от пола. Но в некоторых случаях, например, когда в семье есть маленькие дети, розетку лучше спрятать за стиральную машину на высоту не менее 60 см. Розетка должна быть специальная — со степенью защиты не ниже IP44.

Дизайн Анна Суворова

Кабельный вывод для водонагревателя

Кабельный вывод для водонагревателя располагают после выбора самого водонагревателя, когда известны его размер и способ подключения воды — снизу или сзади.

Дополнительные розетки

Розетки в зеркальных шкафчиках лучше располагать после того, как определитесь с выбором самого шкафчика.

Дизайн Ирина Примак

Не забываем о выключателях

Лучше, если выключатель для ванной комнаты будет двухклавишный — отдельно для включения общего света и отдельно для вытяжки. Это удобно: если вы захотите в тишине полежать в ванной, шум вытяжки не будет мешать.

Еще один выключатель нужен для подсветки зеркала, его можно поместить в одну рамку с розетками. А электрический вывод сделать уже после покупки зеркала или зеркального шкафчика.

И на всякий случай о термостате

Располагать термостаты внутри ванных или душевых не рекомендуется. Причина — возможность попадания внутрь прибора влаги, брызг и даже струй воды. Его лучше установить при входе в помещение.

На какой высоте его устанавливать, зависит от пожеланий хозяев и частоты его использования. Чаще всего — это или 200 мм, или 900 мм от чистого пола. В некоторых случаях его устанавливают на уровне глаз.

Если все же вы хотите установить термостат внутри помещения, то можно привязать его к выключателям, но обязательно выбрать такую модель, которая имеет влагозащиту.

Дизайн Элина Мусина

Розетка для стиральной машины своими руками

Где установить розетку для стиральной машины

Розетка стиральной машинки имеет определенные требования по своей установке и расположению. Кроме того, есть общие требования по установке розеток о которых частенько забывают при установке машинок.

Все это может привести как к поломке розетки или стиральной машинки, так и более тяжелым последствиям вплоть до смертельного исхода. Поэтому дабы исключить любые ошибки при установке советуем вам прочитать нашу статью.

Содержание

• Выбираем розетку и провод для подключения стиральной машинки
  • Выбор розетки для стиральной машинки
  • Выбор провода для стиральной машинки
• Схема и место подключения розетки
  • Схема подключения розетки для стиральной машины
  • Место установки розетки для стиральной машины
• Вывод

Выбираем розетку и провод для подключения стиральной машинки

Для первоначального подключения стиральной машинки в первую очередь следует приобрести все необходимое электроустановочное оборудование. От этого зависит надежность и долговечность работы схемы. Поэтому данным аспектом нельзя пренебрегать.

Выбор розетки для стиральной машинки

Прежде всего остановимся на выборе розетке. Ведь неправильный выбор розетки приводит к ее выгоранию, плохому контакту и вероятному повреждению стиральной машинки. Здесь нас в первую очередь интересует тип розетки и ее номинальный ток.

На фото представлена розетка со встроенным автоматом УЗО

Итак:

• В первую очередь остановимся на номинальном токе розеток. Он должен соответствовать номинальным параметрам стиральной машинки. Узнать оные вам поможет инструкция по эксплуатации или паспорт машинки.
• Может случится так, что в паспорте не будет указан номинальный ток. Но уж мощность машинки точно будет указана. В этом случае используем формулу . В этой формуле I – искомый номинальный ток, P – номинальная мощность стиральной машинки, U – номинальное напряжение питающей сети для нас равное 220В. Конечно это не полная формула, но в нашем случае этого вполне достаточно.
• Современные стиральные машины и розетка под них обычно не особенно требовательные. Ведь для машинки мощностью до 1,3кВт вполне достаточно обычной 6А розетки. Но есть стиральные машины с номинальной мощностью до 3кВт. Для такого оборудования уже нужно выбирать розетки в 16А.
• Вообще номинальный ток розеток может быть 6, 10, 16, 25 и 32А. Последний тип представлен достаточно редко и в основном для трехфазных розеток. Исходя из нашего номинального тока выбираем ближайшее большее значение.
• Теперь что касается типа розетки. Прежде всего они должны иметь защитное заземление, которое должно обеспечивать опережающее замыкание заземляющих контактов.
• Еще одним аспектом который обязательно следует учесть это класс пыле и влагозащищенности розетки. Согласно п.7.1.47 ПУЭ (Правила устройства электроустановок) ванная комната относится к помещению зоны три. В данных помещениях все розетки должны быть с уровнем влагозащиты не ниже 5. Поэтому розетка и стиральные машинки должны быть IP45 или выше.

Обратите внимание! Данное правило распространяется только на розетки, устанавливаемые в ванной комнате в независимости от того для стиральной машинки или для другого электрооборудования. При установке стиральной машинки в кухне или другой комнате выполнение данного требования не обязательно.

Выбор провода для стиральной машинки

Правильный выбор сечения провода для подключения стиральной машины так же имеет определяющее значение для долговечности работы схемы. Ведь в случае установки провода меньшего сечения он в лучшем случае просто перегорит, а в худшем еще и приведет к возникновению пожара.

Итак:

• Выбор провода осуществляется так же исходя из номинального тока стиральной машинки и это вполне возможно выполнить своими руками. Делается это по табл. 1.3.4 или 1.3.5 ПУЭ в зависимости от материала провода.

Выбор сечения провода для подключения стиральной машины

• В нашем случае это будет трехжильный провод, проложенный скрытым способом. Ведь согласно 12.22 ВСН 59 – 88 проводка в ванных комнатах должна выполняться именно скрытым способом без использования металлических труб или коробов.
• Но какие бы значения сечения провода у вас не получились, согласно табл. 7.1.1 ПУЭ оно в любом случае не может быть меньше 1,5 мм² медного провода. То есть если при выборе у вас получилось сечение допустим в 1 мм², то вы все равно должны установить проводник 1,5 мм².

Схема и место подключения розетки

Но конечно схема розетки для стиральной машины и место ее установки являются основными параметрами, которые требуется соблюсти для соблюдения всех норм. Ведь именно от этого зависит ваша безопасность.

Схема подключения розетки для стиральной машины

Прежде всего давайте рассмотрим схему подключения. Для кухни или других комнат она не чем не отличается от правил по установки обычной розетки. Но вот для ванной есть определенные особенности, на которых мы и остановимся более подробно.

Схема подключения розетки для стиральной машины отдельной группой

Итак:

• Вообще установка розеток в ванной комнате запрещена. Но согласно п.7.1.48 ПУЭ ванные комнаты квартир являются исключением. Это исключение действует только при соблюдении определенных норм.
• Так стиральная машина и розетка должны быть подключены через разделительный трансформатор или через автомат УЗО. И если первый вариант не очень удобен в реализации, то второй достаточно приемлем.
• Автомат УЗО может быть установлен непосредственно в розетке (есть такие типы розеток) или после питающего данную группу вводного автомата. Если автомат УЗО встроен в розетку, то она получается достаточно объемной и не очень хорошо смотрится на стене. Поэтому в большинстве случаев выбирают второй вариант, как представлено на видео.
• Согласно все того же п.7.1.48 ПУЭ автомат УЗО должен быть рассчитан на ток утечки не превышающий 30мА. Данный автомат может быть установлен как для питания отдельной группы в которой представлена одна розетка в ванной, так и для питания полноценной розеточной или смешанной группы.

Обратите внимание! 30мА это очень небольшое значение.  И исходя из опыта могу сказать, что при установке такого защитного устройства на полноценную группу розеток срабатывать он будет достаточно часто. Особенно если электрооборудование уже не новое и содержит большое количество водонагревательных электрических аппаратов. Поэтому советуем вам выполняя монтаж розетки для стиральной машины организовать для него отдельную группу.

Место установки розетки для стиральной машины

Теперь переходим к самому важному вопросу. Где должна располагаться розетка с УЗО для стиральной машины? И здесь главным аспектом становится удобство ее использования. Ведь стиральная машинка не должна быть постоянно включена в розетку.

Выбор места установки розетки для стиральной машины

Итак:

• Исходя из этого розетка должна быть расположена рядом с местом установки стиральной машинки. При этом она не должна закрываться в нишах или быть расположена слишком высоко. Кроме того, п.12.30 ВСН 59 – 88 запрещает установку розеток под и над мойками. Это же касается и ванн.
• Если у вас стоит душевая кабинка, то п.7.1.48 требует устанавливать розетку не ближе чем в 60 см от ее дверей. Это необходимо для того, чтоб брызги от душа не попали на розетку.
• Обычно такие розетки устанавливают на высоте чуть выше машинки — 1 – 1,2м. И, хотя правила не имеют ограничений по поводу высоты установки обычно она составляет не меньше 25 см.

Вывод

Теперь вы знаете в какую розетку подключить стиральную машину и как видите реализовать все эти условия не так уж сложно. Главное соблюдать элементарные правила безопасности и ответственно подходить к этому вопросу. Ведь цена ошибки может быть очень велика и не сопоставима с усилиями и стоимостью необходимых работ.

Высота установки розеток и выключателей от пола

Если вы строите новый дом или делаете капитальный ремонт в квартире, то обязательно столкнетесь с проблемами электрики. Лучше всего не переделывать имеющуюся бытовую электрическую сеть, а провести заново проводку, продумав до мелочей расположение коммутационных аппаратов. В этом случае возникают вполне естественные вопросы – какая должна быть высота розеток от пола, где установлены выключатели?

Содержимое

• Базовые опции
• Общие требования и правила
• Кухня
• Ванная

Основные опции

Официально принятых стандартов не существует. Есть только рекомендации и требования по установке розеток и выключателей относительно коммуникаций (газ, вода, трубы отопления). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы устанавливать коммутационные аппараты самостоятельно или обратитесь за помощью к профессиональному электрику, имейте в виду, что есть два наиболее распространенных варианта, на какой высоте от пола их можно установить:

• установка розеток и выключателей по т.н. «евростандарту»;
• «Советская» система установки.

Все эти понятия условные, на самом деле европейских стандартов и советских систем не существует, просто так удобнее различать и определять, какой должна быть высота установки розеток и выключателей.

Первый вариант получил распространение относительно недавно, когда на постсоветском пространстве стало модно проводить ремонтные работы в домах и офисах и называть это «европейским ремонтом».

Разницы между ремонтами в Европе, Америке или России нет, они могут быть как хорошими и качественными, так и не очень.

Но так уж получилось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». И тот, который не очень сильно отождествлялся со всем советским и заслужил соответствующее название.

Исполнение «Евро» предполагает высоту розетки от пола 0,3 м, а выключателя — 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки — 0,9-1 м от пола.

Вариант размещения розетки для ТВ на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь все сугубо индивидуально. В «евро» версии для управления освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. Кроме того, такое коммутационное устройство может включать и выключать ребенок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда необходимо установить под ним какую-либо мебель (шкаф, книжный шкаф, холодильник).

Розетка «Евро», расположенная почти у самого пола, опасна для маленького ребенка, который только научился ползать и интересуется всем, что попадется ему на глаза. При этом, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, которые постоянно подключены к какой-то технике, например телевизору, компьютеру или музыкальному центру, то их лучше монтировать как можно ближе к полу, чтобы провода не тянулись через всю стену и портить внешний вид комнаты.

Общие требования и правила

Электромонтажники имеют основной нормативный документ — Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда качество монтажа электропроводки ложится на их совесть.

нажмите, чтобы увеличить

Правила созданы для того, чтобы ими руководствоваться, поэтому мы дадим вам основные рекомендации, какое расстояние от пола до розетки или выключателя необходимо в различных помещениях:

• В подсобных или подсобных помещениях высота монтируемых розеток от пола в пределах 0,8-1 м. Ее можно увеличить до 1,5 м, если подвести провода сверху.
• Очень важно, чтобы расстояние от распределительного устройства до газовых труб было более 0,5 м.
• В жилых и служебных помещениях высота розеток от пола должна быть такой, чтобы к ним было удобно подключать электроприборы. Все зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше 1 м от пола не рекомендуется.

Возможна установка розеток на специальные плинтуса из негорючих материалов.

• Высота установки выключателей варьируется от 0,8 до 1,7 м. Их рекомендуется монтировать на стены со стороны, где расположены дверные ручки. Если осветительные приборы управляются шнурами, то допускается ставить выключатели для них под потолком.

• В помещениях, где постоянно находятся дети, высота устанавливаемых розеток и выключателей регламентируется цифрой не менее 1,8 м от уровня пола. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после выдергивания вилки закроет розетку.
• Запрещается установка розеток в санузлах и душевых бань, саун и прачечных. Их разрешается устанавливать только в ванных комнатах квартир и гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (разделение санузлов на зоны будет рассмотрено ниже). Розетки в санузлах должны быть установлены на расстоянии не менее 0,6 м от дверей душевых кабин.

В последнее время широкое распространение получила установка напольных моделей розеток, питание к которым подводится в специальных плинтусах (кабель-каналах). Они очень хороши с точки зрения дизайна (практически незаметны), но при влажной уборке помещений необходимо соблюдать осторожность, чтобы в них не попала вода.

В наших жилых домах есть помещения, заслуживающие отдельного разговора об установке в них розеток. Это и кухня, напичканная огромным количеством различной бытовой техники, и санузел, представляющий собой опасное помещение из-за сырости и повышенной важности. Поговорим об этих комнатах подробнее.

Кухня

Главное условие для электроэлемента, устанавливаемого на кухне, — он не должен быть ближе 0,6 м к водопроводным трубам и раковине. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

О дизайне розеток на кухне в видео:

Вообще с электропроводкой кухни ситуация самая сложная. Во-первых, есть много коммуникаций — отопление, водоснабжение, канализация, газ. Во-вторых, бытовой техники, требующей отдельного электроснабжения, на кухне намного больше, чем в любых других помещениях (стиральная машина, водонагреватель, варочная панель, электрическая духовка). При этом необходимо монтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

На кухнях установку этих коммутационных аппаратов лучше всего производить на трех уровнях от пола:

• Первый уровень (или ниже) 0,15-0,20 м. На этом уровне монтируются розетки для электроприборов, требующих постоянного или длительного подключения к сети (стиральная машина, посудомоечная машина, холодильник, электроплита, измельчитель отходов).
• Второй уровень (или средний) 1,0-1,2 м. На этой высоте делаются выключатели элементов освещения и розетки для бытовой кухонной техники (СВЧ, тестер, блендер, комбайн, электрочайник, хлебопечка, кофеварка, мультиварка , и т. д.). П.). Точное расстояние выбирайте сами, в зависимости от конфигурации мебели на кухне.

Чтобы было удобно включать вилки бытовой техники, разместите розетки немного выше столешницы.

• Третий уровень (или верхний) 2,0-2,5 м. К розеткам, расположенным на этой высоте, подключаются вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные приборы, ни шнуры, идущие к ним, интерьер кухни не испортят, ведь они практически незаметны за мебелью (навесными шкафчиками).

Розетки допускается размещать под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая общий вид.

Минимальное расстояние от пола до выпускного отверстия должно быть не менее 0,1 м, иначе в него может попасть вода при влажной уборке (мытье полов).

Ванная комната

Это помещение условно разделено на несколько зон:

• Зона 0 (внутренняя часть самой ванны или душевого поддона).
• Зона 1 (наружная вертикальная поверхность ванной комнаты).
• Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
• Зона 3 (остальная часть ванной).

Розетки можно устанавливать только в зоне 3. Даже если очень хочется монтировать их возле зеркала, чтобы было удобно пользоваться феном, электробритвой или машинкой для стрижки, это категорически невозможно (если зеркало не в зоне 3). Кроме того, розетки должны иметь степень защиты IP44 из-за постоянной повышенной влажности в ванной комнате.

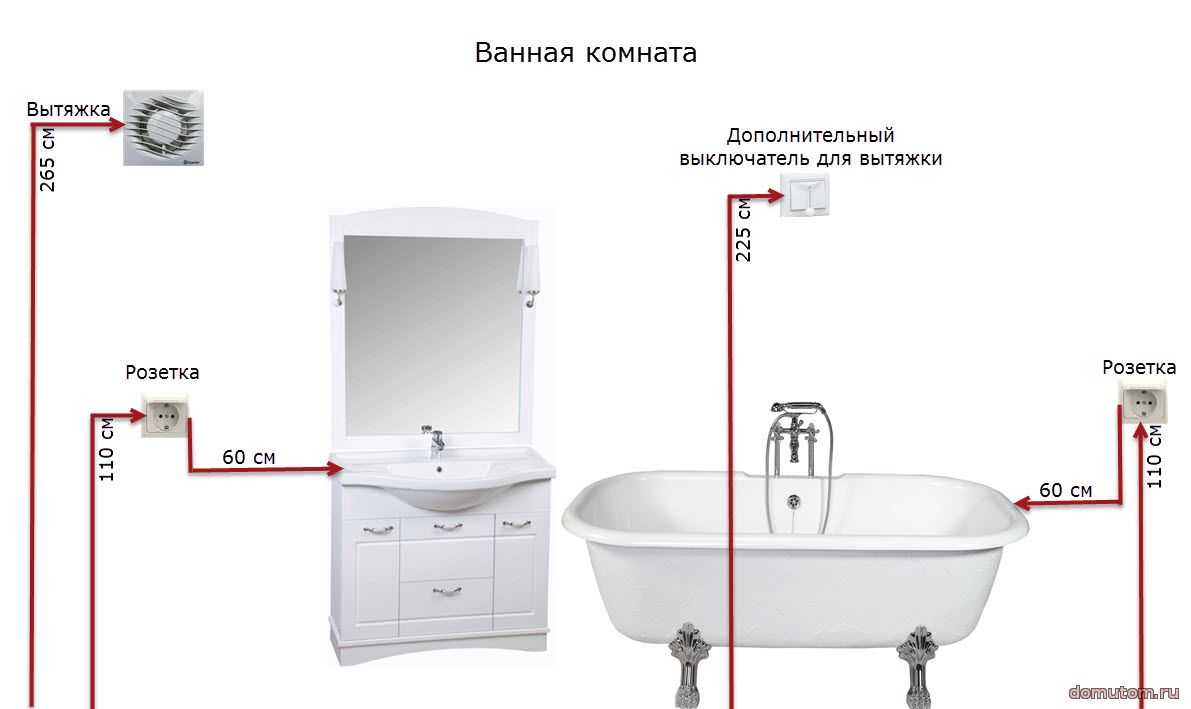

Уровень от пола, на котором рекомендуется устанавливать розетки в санузлах, также может иметь три положения:

1. Розетка для подключения стиральной машины может быть установлена ​​на уровне от 0,3 до 1,0 м.
2. Дополнительно для подключения мелких бытовых электроприборов устанавливаются розетки на высоте 1,1-1,2 м.
3. Для подключения котла коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах запрещается устанавливать розетки ниже 0,15 м от пола. Это связано со знакомой ситуацией, когда забыли открыть водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты не допускается!

Наглядно о расположении розеток и выключателей в видео:

Выключатели обычно размещают вне ванных комнат.

Как видите, строгих правил размещения розеток нет. Здесь только полезные советы, рекомендации и индивидуальные требования. Обязательно учитывайте их при планировании мест установки коммутационных устройств.

высота и расположение, как установить

Устанавливая стиральную машину в ванной, следует в первую очередь продумать расположение розетки для этого бытового прибора. Это важно как для работы машины, так и для безопасности всех пассажиров. К тому же помимо стиральной машины в сегодняшней ванной много электроприборов, поэтому наличие розетки в таком помещении – очень важный вопрос.

Требования

Розетка, которую вы собираетесь установить в ванной, обязательно должна характеризоваться повышенной защитой от влаги и наличием крышки для предотвращения попадания внутрь брызг. Также отличным вариантом для ванной станет розетка, имеющая УЗО. Так называют устройство, обеспечивающее защитное отключение электричества в случае утечки тока.

Расчет сечения кабеля

Для расчета сечения провода следует учитывать мощность стиральной машины, которую вы узнаете из документации, которая идет в комплекте с оборудованием или из интернета. Устраивая электросеть в санузле, многие владельцы квартир выбирают для нее кабель сечением 2,5 мм2, а затем устанавливают несколько розеток (под машину, бойлер, душевую кабину и другие цели). Однако специалисты не советуют этого делать.

Лучше всего отдельно проложить кабель для стиральной машины и отдельно установить розетку для такого прибора. Если вы хотите сделать блок розеток, то для выбора сечения провода следует рассчитать мощность всех устройств при одновременном включении. Также при определении площади сечения следует учитывать, из какого материала изготовлен кабель (медные или алюминиевые жилы).

В таблице приведены параметры при напряжении 220 В:

Редко стиральная машина будет иметь мощность более 3 кВт, но при выборе сечения всегда оставляют небольшой запас по мощности, поэтому чаще всего выбирают провода сечением 2,5 мм2.

Какая оптимальная высота?

Минимальное расстояние от пола ванной до розетки 60 сантиметров. Такое же расстояние должно быть от розетки до ближайшего источника воды – душевой кабинки или ванны. Возле таких источников обильного разбрызгивания допускается установка только водонагревателя и маломощных устройств для функционирования сантехники.

Как установить?

Этапы установки розетки в ванной будут включать следующие этапы:

• Купить розетку и провод нужного сечения.
• Проложите провод и проведите его в ванную.
• Установите автоматический выключатель и УЗО.
• С помощью дырокола проделайте в стене отверстие для розетки.
• Установите розетку в отверстие и проведите туда провод.
• Закрепите подрозетку цементным раствором и очистите от остатков после того, как они высохнут.
• Подсоедините провод к розетке и установите его в коробку.

Критерии безопасности

Основную опасность для розетки, расположенной в ванной, представляет повышенная влажность в этом помещении.
