Розетка для стиральной машины своими руками

Где установить розетку для стиральной машины

Розетка стиральной машинки имеет определенные требования по своей установке и расположению. Кроме того, есть общие требования по установке розеток о которых частенько забывают при установке машинок.

Все это может привести как к поломке розетки или стиральной машинки, так и более тяжелым последствиям вплоть до смертельного исхода. Поэтому дабы исключить любые ошибки при установке советуем вам прочитать нашу статью.

Содержание

Выбираем розетку и провод для подключения стиральной машинки
- Выбор розетки для стиральной машинки
- Выбор провода для стиральной машинки
Схема и место подключения розетки
- Схема подключения розетки для стиральной машины
- Место установки розетки для стиральной машины
Вывод

Выбираем розетку и провод для подключения стиральной машинки

Для первоначального подключения стиральной машинки в первую очередь следует приобрести все необходимое электроустановочное оборудование. От этого зависит надежность и долговечность работы схемы. Поэтому данным аспектом нельзя пренебрегать.

Выбор розетки для стиральной машинки

Прежде всего остановимся на выборе розетке. Ведь неправильный выбор розетки приводит к ее выгоранию, плохому контакту и вероятному повреждению стиральной машинки. Здесь нас в первую очередь интересует тип розетки и ее номинальный ток.

На фото представлена розетка со встроенным автоматом УЗО

Итак:

В первую очередь остановимся на номинальном токе розеток. Он должен соответствовать номинальным параметрам стиральной машинки. Узнать оные вам поможет инструкция по эксплуатации или паспорт машинки.
Может случится так, что в паспорте не будет указан номинальный ток. Но уж мощность машинки точно будет указана. В этом случае используем формулу . В этой формуле I – искомый номинальный ток, P – номинальная мощность стиральной машинки, U – номинальное напряжение питающей сети для нас равное 220В. Конечно это не полная формула, но в нашем случае этого вполне достаточно.
Современные стиральные машины и розетка под них обычно не особенно требовательные. Ведь для машинки мощностью до 1,3кВт вполне достаточно обычной 6А розетки. Но есть стиральные машины с номинальной мощностью до 3кВт. Для такого оборудования уже нужно выбирать розетки в 16А.
Вообще номинальный ток розеток может быть 6, 10, 16, 25 и 32А. Последний тип представлен достаточно редко и в основном для трехфазных розеток. Исходя из нашего номинального тока выбираем ближайшее большее значение.
Теперь что касается типа розетки. Прежде всего они должны иметь защитное заземление, которое должно обеспечивать опережающее замыкание заземляющих контактов.
Еще одним аспектом который обязательно следует учесть это класс пыле и влагозащищенности розетки. Согласно п.7.1.47 ПУЭ (Правила устройства электроустановок) ванная комната относится к помещению зоны три. В данных помещениях все розетки должны быть с уровнем влагозащиты не ниже 5. Поэтому розетка и стиральные машинки должны быть IP45 или выше.

Обратите внимание! Данное правило распространяется только на розетки, устанавливаемые в ванной комнате в независимости от того для стиральной машинки или для другого электрооборудования. При установке стиральной машинки в кухне или другой комнате выполнение данного требования не обязательно.

Выбор провода для стиральной машинки

Правильный выбор сечения провода для подключения стиральной машины так же имеет определяющее значение для долговечности работы схемы. Ведь в случае установки провода меньшего сечения он в лучшем случае просто перегорит, а в худшем еще и приведет к возникновению пожара.

Итак:

Выбор провода осуществляется так же исходя из номинального тока стиральной машинки и это вполне возможно выполнить своими руками. Делается это по табл. 1.3.4 или 1.3.5 ПУЭ в зависимости от материала провода.

Выбор сечения провода для подключения стиральной машины

В нашем случае это будет трехжильный провод, проложенный скрытым способом. Ведь согласно 12.22 ВСН 59 – 88 проводка в ванных комнатах должна выполняться именно скрытым способом без использования металлических труб или коробов.
Но какие бы значения сечения провода у вас не получились, согласно табл. 7.1.1 ПУЭ оно в любом случае не может быть меньше 1,5 мм² медного провода. То есть если при выборе у вас получилось сечение допустим в 1 мм², то вы все равно должны установить проводник 1,5 мм².

Схема и место подключения розетки

Но конечно схема розетки для стиральной машины и место ее установки являются основными параметрами, которые требуется соблюсти для соблюдения всех норм. Ведь именно от этого зависит ваша безопасность.

Схема подключения розетки для стиральной машины

Прежде всего давайте рассмотрим схему подключения. Для кухни или других комнат она не чем не отличается от правил по установки обычной розетки. Но вот для ванной есть определенные особенности, на которых мы и остановимся более подробно.

Схема подключения розетки для стиральной машины отдельной группой

Итак:

Вообще установка розеток в ванной комнате запрещена. Но согласно п.7.1.48 ПУЭ ванные комнаты квартир являются исключением. Это исключение действует только при соблюдении определенных норм.
Так стиральная машина и розетка должны быть подключены через разделительный трансформатор или через автомат УЗО. И если первый вариант не очень удобен в реализации, то второй достаточно приемлем.
Автомат УЗО может быть установлен непосредственно в розетке (есть такие типы розеток) или после питающего данную группу вводного автомата. Если автомат УЗО встроен в розетку, то она получается достаточно объемной и не очень хорошо смотрится на стене. Поэтому в большинстве случаев выбирают второй вариант, как представлено на видео.
Согласно все того же п.7.1.48 ПУЭ автомат УЗО должен быть рассчитан на ток утечки не превышающий 30мА. Данный автомат может быть установлен как для питания отдельной группы в которой представлена одна розетка в ванной, так и для питания полноценной розеточной или смешанной группы.

Обратите внимание! 30мА это очень небольшое значение. И исходя из опыта могу сказать, что при установке такого защитного устройства на полноценную группу розеток срабатывать он будет достаточно часто. Особенно если электрооборудование уже не новое и содержит большое количество водонагревательных электрических аппаратов. Поэтому советуем вам выполняя монтаж розетки для стиральной машины организовать для него отдельную группу.

Место установки розетки для стиральной машины

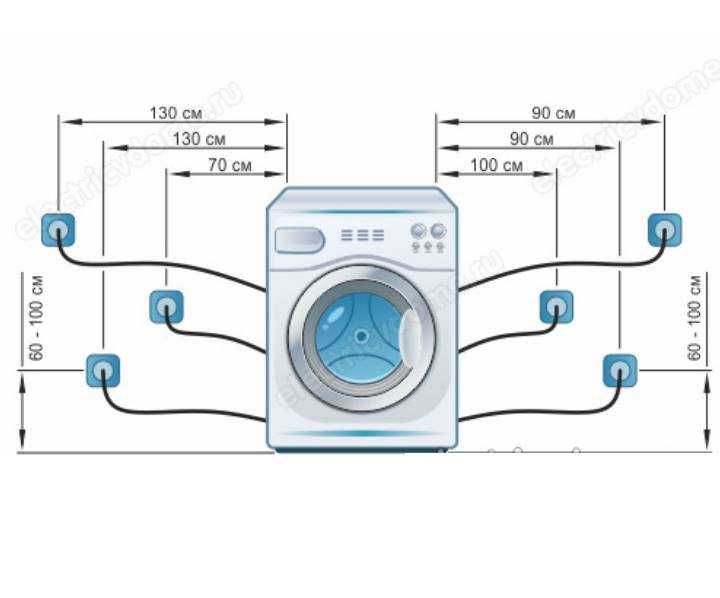

Теперь переходим к самому важному вопросу. Где должна располагаться розетка с УЗО для стиральной машины? И здесь главным аспектом становится удобство ее использования. Ведь стиральная машинка не должна быть постоянно включена в розетку.

Выбор места установки розетки для стиральной машины

Итак:

Исходя из этого розетка должна быть расположена рядом с местом установки стиральной машинки. При этом она не должна закрываться в нишах или быть расположена слишком высоко. Кроме того, п.12.30 ВСН 59 – 88 запрещает установку розеток под и над мойками. Это же касается и ванн.
Если у вас стоит душевая кабинка, то п.7.1.48 требует устанавливать розетку не ближе чем в 60 см от ее дверей. Это необходимо для того, чтоб брызги от душа не попали на розетку.

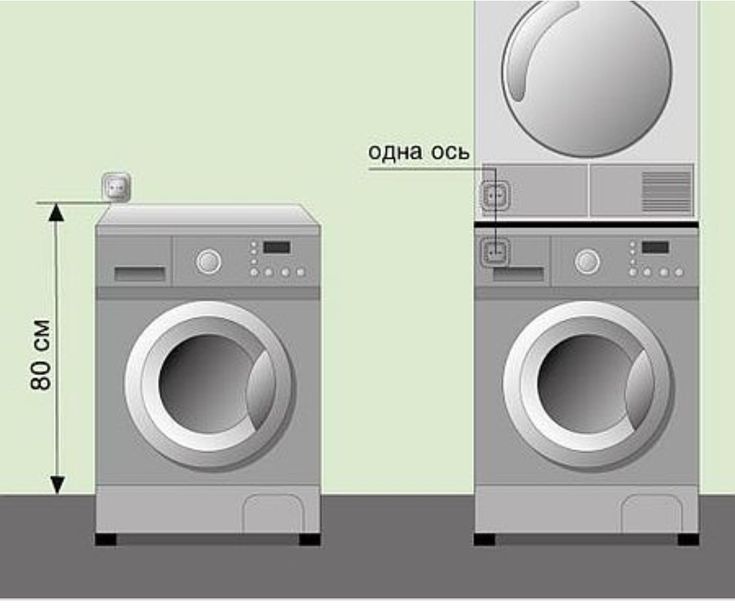

Обычно такие розетки устанавливают на высоте чуть выше машинки — 1 – 1,2м. И, хотя правила не имеют ограничений по поводу высоты установки обычно она составляет не меньше 25 см.

Вывод

Теперь вы знаете в какую розетку подключить стиральную машину и как видите реализовать все эти условия не так уж сложно. Главное соблюдать элементарные правила безопасности и ответственно подходить к этому вопросу. Ведь цена ошибки может быть очень велика и не сопоставима с усилиями и стоимостью необходимых работ.

Розетки для стиральной машины — правила выбора и подключения . Электропара

Современные стиральные машины обладают таким набором функций, которые и не снились нашим бабушкам – они стирают в разных режимах, отжимают с различной скоростью, сушат белье, при этом их энергоэффективность гораздо выше устаревших простых моделей. Стиральные машины чаще всего устанавливают в ванной или на кухне – в зависимости от наличия свободной площади. Но даже там, где, казалось бы, просто негде поставить агрегат, можно найти местечко для малогабаритных малюток.

При установке стиральных машин рекомендуется скрытый способ монтажа, особенно это касается ванной комнаты, ведь здесь повышенный уровень влажности. Однако это вовсе не значит, что скрытый монтаж – единственно возможных вариант. Ведь в частных домах, построенных из дерева, нельзя проводить скрытую проводку во избежание возникновения пожароопасных ситуаций. Вот почему вы можете в своем доме установить стиральную машину в ванной даже при открытом способе монтажа проводки. Просто нужно правильно подобрать провод, розетки, а также обязательно заключить провода в кабель-каналы из ПВХ пластика.

Первое, что вы должны учитывать вне зависимости от того, где будет находиться стиральная машина (в ванной, на кухне, в коридоре) – достаточная защита розетки от влаги. Рекомендуется использовать розетки с защитными шторками или крышкой, которые надежно защищают контакты розетки от проникновения влаги. Шторки более предпочтительны, поскольку розетки с ними безопасны для детей и животных.

Заземление – обязательно должно присутствовать в розетке. Если вы внимательно ознакомитесь с инструкцией изготовителя, то непременно увидите подобный пункт: «Подключение стиральной машины к сети переменного тока должно осуществляться только через розетку с заземляющим контактом, установленную должным образом». Если вы живете в доме старой постройки и из стены выходят только два провода, используйте дополнительный провод, который подключается к заземляющему контакту розетки и выходит на общий подъездный щит.

Напряжение, указанное на крышке розетки, должно соответствовать напряжению в сети. В некоторых случаях (это оговаривается производителем) может потребоваться использование устройств защитного отключения УЗО.

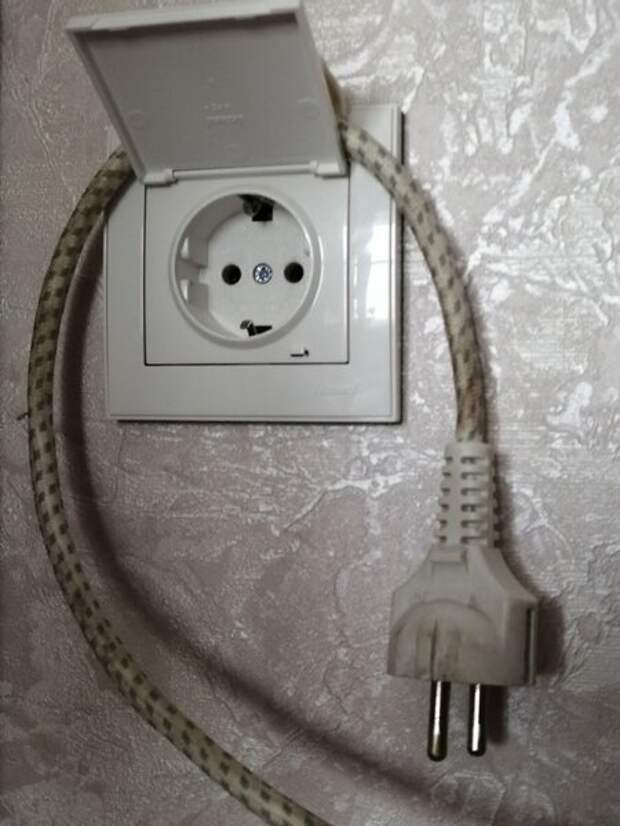

Розетки с крышкой идеально подходят для подключения стиральной машины как на кухне, так и в ванной комнате

Вообще розетку для стиральной машины лучше подключать к отдельному автомату, используя провод необходимого сечения, расчет которого производится исходя из мощности прибора.

Обычно достаточно трехжильного медного кабеля с сечением жил 2,5 квадрата. Можно установить сразу диффавтомат, или воспользоваться схемой «автомат 20 А + УЗО».

Место установки

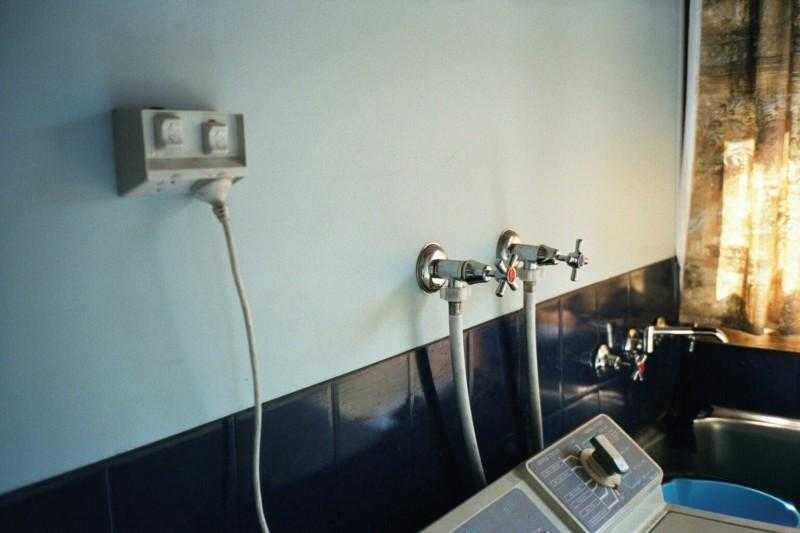

Существуют определенные требования к месту установки розетки стиральной машины – как можно дальше от имеющейся системы трубопроводов, источников воды (ванна, раковина, биде) на расстоянии не менее 60 см (эти правила продиктованы правилами устройства электроустановок ПУЭ). Высота установки должна составлять не менее 100 см от уровня пола.

Не следует монтировать розетку на внешние стены, которые выходят не внутрь помещения, а на улицу или в подъезд. Они более подвержены перепадам температур и выпадению конденсата.

Располагайте розетку не ближе 60 см к источнику воды

Основные правила установки розетки:

Штепсельная вилка и розетка должны соответствовать друг другу
Провода должны иметь достаточную площадь сечения

Система заземления устанавливается надлежащим образом
Замена сетевого кабеля производится только специалистами
Не допускается использование многоконтактных штепселей, многогнездных штекерных соединений, удлинительного кабеля
Сетевое напряжение должно соответствовать величине напряжения, указанной на стиральной машине

Розетка для стиральной машины: выбор и установка своими руками

При установке стиральной машины крайне важно правильно ее подключить. Он должен быть подключен к воде, канализации и электричеству. Качественное подключение поможет вашей бытовой технике работать долго и грамотно выполнять свои функции. В этой статье речь пойдет о том, как лучше подключить нашу машину к сети.

Чтобы сделать это эффективно, необходимо использовать специальные автоматы, автоматически отключающиеся при возникновении неисправностей. Также важно подобрать качественную проводку и использовать специальную розетку.

Мощность стиральной машины

Сначала нам нужно узнать мощность, которую потребляет наша стиральная машина. Если вы планируете подключать к этой розетке какие-либо другие электроприборы, которые будут работать параллельно со стиральной машиной, то их тоже необходимо учитывать. Узнаем мощность всех потребителей электроэнергии на данной группе розеток, потом их плюсуем и получаем суммарную мощность. Исходя из него, мы должны решить, какое сечение проводов подходит для нашей группы и какой автомат мы будем устанавливать.

Если у вас нет желания производить самостоятельные расчеты и разбираться во всех этих вещах, то можно просто зайти в специализированный магазин и проконсультироваться у консультанта. В хороших магазинах работает высококвалифицированный персонал. А если вам посчастливится попасть в такой магазин, то там ответят на все ваши вопросы и помогут подобрать необходимые провода, розетки, автоматы и прочее.

Также можно позвонить в специализированный интернет-магазин. Обычно товары из интернет-магазина доставляются прямо на дом. И в этом случае даже не надо никуда идти.

Приступим к расчетам

Обычная машина потребляет около 2-3 тысяч ватт. Если к этой же группе розеток будет подключен водонагреватель, на который также потребуется 2-3 тысячи Вт. А кроме того, там будет периодически использоваться фен, которому нужно 1,5-2 тысячи ватт. Суммарная мощность составит более 6 кВт. Такое обилие электроприборов может привести к повышенному нагреву штатных проводов. Обычные провода, которые используются для электропроводки, медные и имеют сечение 2,5 кв.мм. Поэтому нам нужен провод большего сечения.

Кстати, самым подходящим способом максимально обезопасить проводку к стиральной машине будет отдельная независимая линия, со своим автоматом (УЗО). Также оптимальным будет выбор тронного провода, имеющего заземление. В щите можно установить отдельный автомат. А еще лучше автомат и УЗО на 20 ампер.

Какая розетка подходит для стиральной машины?

Розетка для нашей машины должна быть защищена от воды. При покупке попросите продать вам тот, который имеет наибольшую степень защиты от влаги. Например, подойдет изделие с маркировкой ip55.

Обычно такие розетки комплектуются специальным защитным колпаком и шторками. Имеют дополнительный уплотнительный материал, препятствующий попаданию воды. Также можно найти розетку со встроенным УЗО (устройством защитного отключения).

Выбирая место для будущей розетки, лучше остановиться на той, которая находится вдали от раковины, ванны, смесителей и водопроводных труб. По правилам безопасности эти предметы не должны находиться ближе 60 сантиметров от розетки. Также не размещайте розетку на стенах, где часто образуется конденсат. Высота выбранного вами места для расположения розетки должна превышать высоту самой стиральной машины не менее чем на пятнадцать сантиметров. Этот вариант самый безопасный.
