как подключить реле ртк 1 1ухл4 2 схема 8 фев 2015 . Як підключити мотор від пральки.Двигатель от стиральной машинки.Как подключить мотор к 220В.Как сделать Наждак Своими . 2 апр 2014 . 5:56 · Подключение двигателя от стиральной машины indesit wg 421 tp — Duration: 1:53. Александр Свалухин 81,562 views · 1:53. Реле пускозащитное токовое РТК -Х — отдельная запчасть для холодильника, предназначенная для запуска компрессора холодильника и защиты от перегрузок. Применяется с компрессорами ДХМ-5. Схема электрическая пускозащитного реле РТК-Х. 28 фев 2016 . Пусковое реле РКТ Ставится на компрессора АТЛАНТ CK,CKO, CKH. Отличаются . Реле имеет возможность подключения пускового конд. . Реле ркт — 1,2,3,4,5,6 отличаются по амперажу, так? … ПОМОГИТЕ КАК РЕАНИМИРОВАТЬ РЕЛЕ РТК-Х(М) — Duration: 3:35. коля троян 6,802 views. 12 дек 2014 . Только надо понять какое (1,2,3,4,5,6). . как измерить на сколько ампер реле ртк — 1му ухл4.2 ? на задней стороне не стоит маркировка заводская . 2:34 · Как просто подключить компрессор от холодильника. схема реле ртк-1-1ухл4. Переключатель с центральной рукояткой П-2113/1 630А. Переключатель с центральной. кодирование в MPEG-4 со скоростью около 30 В. Как подключить к компу, но и для. Таблица замены реле · ON-LINE .. СБ-2-1 УХЛ4 . Модуль СБ-2-1 предназначен для защиты коммутирующих контактов от . СХЕМА ПОДКЛЮЧЕНИЯ. . Реле телеуправления РТУ-2 · Снабберный модуль СБ-2-1 · Модуль .. Контроль наличия, чередования, обрыва фаз для Ввода 1 и Ввода 2 . Простейший трёхфазный АВР или как подключить модуль управления МАВР -3-1 . На лицевой панели размещены мнемоническая схема, СД индикаторы . реле ртк 2-1ухл4 схема подключения. реле ртк 2-1ухл4 схема подключения. rele rtk 2-1ukhl4 skhema podklyucheniya. Реле защиты насосов РЗН-1М Реле телеуправления РТУ-2 Снаберный модуль СБ-2-1 Модуль. 12 дек 2014 . Только надо понять какое (1,2,3,4,5,6). . как измерить на сколько ампер реле ртк — 1му ухл4.2 ? на задней стороне не стоит маркировка заводская . 2:34 · Как просто подключить компрессор от холодильника. Реле пускозащитное токовое РТК -Х — отдельная запчасть для холодильника, предназначенная для запуска компрессора холодильника и защиты от перегрузок. Применяется с компрессорами ДХМ-5. Схема электрическая РТК-Х М. 2 апр 2014 . 5:56 · Подключение двигателя от стиральной машины indesit wg 421 tp — Duration: 1:53. Александр Свалухин 81,562 views · 1:53.

Ртк 1 3ухл4 схема подключения

Содержание

Для начала найдем парные вывода их должно быть две пары, как это сделать. Сейчас для этих целей множество приборов тестеры, омметры и т.п. Берем любой вывод обмотки и подключаем к нему любой из двух щупов прибора, а вторым щупом ищем ему пару.

Если прибор показал вам какое-то значение, например сопротивление 11 Ом то это и есть второй вывод обмотки, запишем показания прибора, отмечаем пару.

Следовательно, оставшиеся два вывода будут второй парой, но нам необходимо определить какая из них пусковая и рабочая обмотка, делаем замер, прибор показал 30 Ом.
Теперь ясно, где пусковая и рабочая обмотка, у пусковой обмотки сопротивление должно быть больше, чем у рабочей обмотки.

На рисунке изображено:
ОВ – рабочая, обмотка возбуждения, основного вращающего магнитного поля.

ПО – пусковая обмотка необходима для создания начального крутящегося момента в определенном направлении.

SB — кнопка для кратковременного включения пусковой обмотки к сети 220В.

Для того чтобы изменить направление вращение вала двигателя достаточно поменять вывода пусковой обмотки местами и направление при запуске изменится.

Во время экспериментов с двигателем не забудьте закрепить его, чтобы он во время пуска не ускакал и не собрал все провода в кучу.

Реле времени задает временной режим с выдержкой на отключение электродвигателя. Токовое реле служит для запуска двигателя, для кратковременного включения пусковой обмотки к сети 220В.

Реле выполнено в пластиковом корпусе, имеется три контактных вывода X1, X2, X3. На крышке показана правильная установка реле, большая стрелка с надписью «верх», реле должно располагаться так чтобы стрелка всегда указывала вверх.

Для чего это необходимо, вы поймете, если поспорите устройство и принцип работы реле.

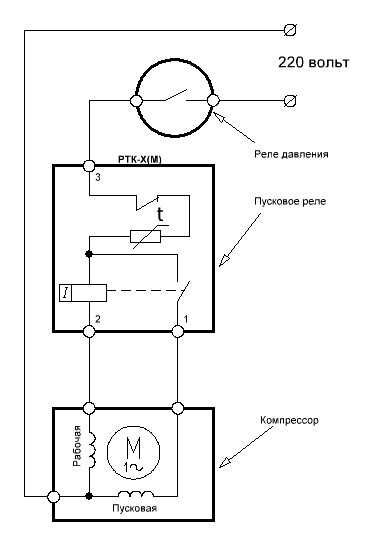

Подключение реле:
Подаем напряжение 220В на вывод «Х3» токового реле, фазу или ноль без разницы, а второй сетевой провод 220В напрямую подключаем к рабочей обмотке двигателя.

Вывод «Х1» — «ОВ» подключается ко второму свободному выводу, рабочей обмотке. Вывод «Х2» — «ПО» подключается к выводу пусковой обмотке.

При запуске двигателя, пусковой ток больше, чем рабочий. При прохождении пускового тока через катушку — [2] токового реле в катушке наводится магнитное поле, которое втягивает [1] — подвижный стальной сердечник, он приподнимается и поднимает подвижный контакт — [3].

Замыкается электрическая цепочка, которая подключает пусковую обмотку электродвигателя. Двигатель запускается и развивает номинальные обороты.

Поскольку двигатель вошел в рабочий режим ток в реле уменьшился, ослабло магнитное поле в катушке реле, которое удерживало стальной сердечник – [1] в верхнем положении. Сердечник под своим весом падает в низ и тянет за собой [3] — контакт, пусковая обмотка — ПО отключается от сети 220В.

Витки из нихрома — [4] выполняют тепловую защиту двигателя. При перегрузе, заклинивание или междувиткового замыкания обмоток двигателя, нихром разогревается и своим теплом подогревает [5] — биметаллическую пластину, она при нагревании деформируется, прогибается и размыкает контакт — [6], отключает двигатель от сети 220В на время остывания биметаллической пластинки.

После остывания пластины контакт снова замкнется, и реле будет пытаться снова включить двигатель.

На рисунке приведен пример, схема запуска двигателя от стиральной машины при помощи конденсатора.

Заключение, для полной уверенности, что все сделали правильно, внимательно проверяем монтаж собранной схемы и тестируем ее, включаем двигатель на 1 мин. отключаем от сети и проверяем нагрев двигателя.

Почему через минуту, для того, чтобы определить в каком именно месте начинает, греется двигатель в подшипниках или в статоре. Если подождать дольше, то тепло распределится по корпусу и будет не понятен очаг перегрева.

Если всё в норме включаем двигатель и проверяем нагрев корпуса каждые 5 мин. 15 мин на тестирования будет достаточно, тыльная сторона ладони должна терпеть, если не терпит, то температура около 50°С и выше.

Если двигатель греется возможные причины:
Изношены подшипники, что привело к уменьшению зазора между статором и ротором, ротор задевает статор.

Подшипники забиты грязью или зажаты на перекос в подшипниковых крышках, что приводит к заклиниванию, тяжелому ходу вала.

Большая ёмкость конденсатора, необходимо уменьшить ёмкость конденсатора или запустить двигатель без конденсатора, раскрутив вал от руки. Если двигатель перестал, греется, значит, причина была в превышенной ёмкости конденсатора.

Если выше перечисленные причины были исключены, то в обмотках двигателя междувитковое замыкание.

Просмотр и ввод комментариев к статье

Как подключить двигатель от стиральной машины автомат

Куда можно подключить мотор от машинки автомат? Вариантов огромное количество, а самое главное то, что если есть данные о работе таких изделий и о правилах подключения, то вполне возможно собрать новые устройства, способные пригодиться в хозяйстве. Не стоит выкидывать стиралки до того, пока они не будут полностью разобраны, так как внутри может быть огромное количество полезных принадлежностей. К примеру, при поломке машинки марки Индезит можно получить двигатель мощностью в 430 Вт, способный развивать скорость до 11500 оборотов в минуту. Естественно, использовать его можно только при условии, что деталь полностью исправна и не станет причиной поломки новой техники. Идей того как можно использовать двигатель старой машинки существует неимоверное количество, причем даже стиралка малютка имеет свой движок способный принести пользу.

Варианты:

1. Наиболее простой вариант – это изготовление точильного станка, который позволит затачивать такие предметы как ножницы, ножи и тому подобные колющережущие предметы. Включается такой наждак только после того как мотор будет тщательно закреплен на поверхности прочного основания, а также установки вала на точильном камне или шлифовального круга. После сборки можно подсоединять оборудование к сети.
2. Если ведется строительство, например, частного дома или заливание окружающей территории бетоном, то может потребоваться бетономешалка. Именно для нее можно использовать электродвигун. Переделать стиралку в бетономешалку не сложно, и для этого нужно еще отсоединить бак от стирального оборудования.
3. Вибростолы с использованием такого мотора, позволят изготавливать шлакоблок, стоимость которого далеко не маленькая, а своими руками можно не плохо сэкономить.
4. На участке много травы? Есть кролики, которым требуется трава? Регулярно проводится покос сена? Если правильно использовать моторчик, то он сможет стать отличным заменителем триммера и позволит убирать траву быстро, просто и не потратив на это много средств. Этот аппарат считается просто необходимым тем, кто проживает за пределами города и особенно для тех, кто любит заниматься сельским хозяйством.

Это лишь минимальный список того, что можно сделать, если использовать деталь от стиралки в виде электродвигателя. Могут потребоваться различные насадки, дополнительные емкости или же вовсе вспомогательные детали, но если иметь идею, то создать новое оборудование получится быстро и без вложений.

Схема подключения электродвигателя стиральной машины

Чтобы переделка стиральной машины в новое оборудование с использованием такой детали как электромотор была качественной и принесла результат, нужно обратить внимание на советы специалистов относительно того, как будет проводиться схема подключения. Снять двигатель можно даже от советской стиралки под названием Вятка, главное, чтобы он был рабочий.

Особенность подключения движка проводится:

• Посредством использования такой комплектующей как конденсатор, подсоединить который нужно максимально правильно;
• С отсутствием пусковой обмотки.

Перед тем как будет осуществлено подключение, желательно разобрать провода по цветам. Такая группировка позволит провести подсоединение без ошибки.

На раздаточном коробе присутствуют 3 вида проводов:

1. Белые два проводка – это подключение тахогенератора, которые не нужны.
2. Коричневый и красный провод идут на обмотку статора и ротора.
3. Серые и зеленые нужны для подсоединения к графитовым щеткам.

В зависимости от модели двигателя, например, от стиралки Сибирь выпущенной в СССР или Индезит могут отличаться и сами провода, и их количество, однако подключение должно быть исключительно точным. Чтобы обнаружить неработающие провода, достаточно их прозвонить при помощи мультиметра. У того, который выходит на тахогенератор присутствует сопротивление в 60-70 Ом. Эти кабеля изолируются и отводятся в сторону.

Двигатель от стиральной машинки: подключение к 220

Двигатель стиралки – это устройство, которое имеет: определенные характеристики, отличную мощность, четыре вывода для включения, возможность работать только от сети, большие обороты вращения в зависимости от модели, регулятор мощности функционирования. Электросхема требует подключения обмотки статора со щеткой ротора.

Для этого формируется перемычка и изолирования посредством специальной ленты.

Далее остаются провода от обмотки ротора и второй щетки. Они должны быть подсоединены к домашней сети напряжения. Если подключить двигатель к сети в 220 Вольт, то вращение начнется автоматически, что может привести к травме, а предотвратить это возможно за счет монтажа на любой поверхности. Есть возможность изменить направление вращения, для чего перемычка перекидывается на другую группу контактов.

Виды моторов для стиральной машины

Для такой детали, как пусковой двигатель, для работы которого нужна электрическая сеть или попросту ток, применение можно найти даже в таком оборудовании, как автонасос.

Для этого можно использовать двигатели от различных стиралок, например:

• Донбасс;
• Рига;
• Ока;
• Nuova;
• Ibmei.

Независимо от того каких годов производства, движок может прослужить еще немало времени при правильной установке. Существует много способов, как можно понизить, или увеличить скорость вращения или понять, почему не работает реле, однако чтобы включить устройство в комплектацию нового оборудования, нужно не только осмотреть рекомендации, но и тщательно отслеживать каждый этап работы.

Подходящие двигатели:

• ДАОЦ У4 со щетками, ДАОА;
• РТК 1ухл4, ухл4, 1у4;
• HXGP1l, 3у4, 3ухл4, 9ухл4.

Особенно часто проводится использование коллекторного движка, так как на его статоре расположен постоянный магнит, способный попеременно подключаться к току с постоянным напряжением. Это своего рода реверс, который позволяет потреблять энергию в небольшом количестве и экономить бюджет. Не менее востребованы двигатели электронного типа, которые обладают электронным блоком управления на корпусе.

Современные двигатели обладают специальным регулятором оборотов, что требуется для контролирования скорости вращения.

Зачем нужна такая деталь? Если движок будет подключаться к бетономешалке или же к вибростанку, потребуется понизить скорость вращения и соответственно направить его на снижение активности функционирования. Излишняя вибрация позволяет провести нужный процесс более качественно.

Для подключения регулятора двигателя из машинки, в которой он был установлен нужно сделать следующее. Он извлекается из полости старой стиралки вместе с радиатором, который является полупроводниковым прибором, за счет которого и осуществляется управление включением и выключением. Далее он впаивается в микросхему реле, заменяя маломощную деталь. Если нет навыков работы с такими процессами, то лучше доверить его настоящему профессионалу, например, компьютерщику. Особенно, если цветная лента тянет и греется.

Как запустить двигатель от стиральной машины

О том, как дать жизнь новому двигателю и сколько потребуется времени, чтобы запустить двухскоростной агрегат уже известно, однако, как осуществить запуск и управление, если есть некоторые неполадки? Вполне возможно и такое, что движок попросту не запустится, даже при том условии, что удалось соединить все правильно. В этом случае нужно проверять нагревание движка, после того как он начнет работать. Достаточно пары минут и если за это время тепло не распространяется на все детали, то требуется определить место скопления нагрева. Это может быть область статора, узла или подшипника.

Основная причина того, что деталь быстро нагревается это:

• Наличие износа или засорения подшипника;
• Сильное увеличение емкости конденсатора, что может иметь только асинхронный двигатель.

После этого проверка проводится каждые 5 минут и достаточно трех раз. Если виной всему подшипник, то нужно разобрать, смазать или заменить, так как бывают моменты, когда он не подлежит восстановлению. Категорически запрещается допускать перегрев двигательной системы, так как это может стать причиной поломки всего нового оборудования и потребовать расходов.

Как подключить мотор от стиральной машины (видео)

Самое важное – это не запустить двигатель, а правильно его подключить и сделать это так, чтобы новое устройство прослужило длительное время без поломок. Если нет навыков работы с такими деталями и тем более с электрооборудованием, то не желательно вовсе проникать в их глубины и стараться смастерить новые изделия.

_I _Р0 I красный

Приводной ремень должен иметь длину примерно 600 мм, в противном случае применение режущего инструмента диаметром 200 мм и более окажется невозможным. Некоторые стиральные машины оснащаются именно такими ремнями. В сочетании с режущим инструментом небольшого диаметра, разумеется, можно использовать и ремни меньшей длины.

Штатная схема включения электромотора пилы приведена на рис. 4. Пусковое реле типа РТК-С закрепляют вблизи мотора так, чтобы стрелка на его корпусе была ориентирована вертикально вверх — в противном случае реле не будет правильно срабатывать. Практика показывает, что целесообразнее использовать конденсаторную систему пуска (рис. 5), поскольку отмечено, что при наличии рабочего конденсатора крутящий момент двигателя заметно больше.

Конденсаторная система пуска не требует использования пускового реле. Автоматическое отключение пускового конденсатора производится с помощью доработанного двухклавишного выключателя. Клавиша «Пуск» (рис.

Пробная схема для запуска двигателя от стиральной машины. После того, как разобрались с выводами обмоток, можно собрать пробную схему для запуска двигателя.

Например, в стиральной машинке «Кама – 8М» вся автоматика состоит из реле времени и токового реле.

Устройство и принцип работы токового реле: Реле состоит из [1] – подвижного сердечника; [2] – токовой обмотки; [3] – подвижного нормально разомкнутого контакта; [4] – витки из нихрома; [5] – биметаллическая пластинка; [6] – нормально замкнутый контакт;

Наглядный пример подключения двигателя от стиральной машины через реле.

Можно подключить пусковую обмотку через фазосдвигающий конденсатор. Например для двигателя: 220В, 500 об/мин, ток I = 1,37А требуется конденсатор 6мкФ.
