Самоделки из стиральной машины и двигателя

Содержание статьи:

1 Какие самоделки из стиральной машины можно сделать?
- 1.1 Коптильня из стиральной машины Рига
- 1.2 Траворезка своими руками из стиральной машины
- 1.3 Как сделать дровницу из барабана стиральной машинки
2 Самоделки из двигателя от стиральной машины
- 2.1 Газонокосилка из стиральной машины

Старую стиральную машинку можно с успехом приспособить под самые различные нужды: мангал, точильный станок, небольшую печь и мини коптильню. Это далеко не весь перечень того, что можно сделать из стиральной машины.

Поэтому, если у вас завалялась без дела старая стиральная машинка «Рига», «Малютка», а возможно даже что-то и поновее, типа машинки автомат, то, не спешите избавляться от этой бытовой техники.

Содержание статьи

Какие самоделки из стиральной машины можно сделать?

Стиральная машинка состоит из различных узлов и механизмов. Самыми ценными для изготовления самоделок и поделок, являются:

Корпус;
Барабан;
Электрический двигатель.

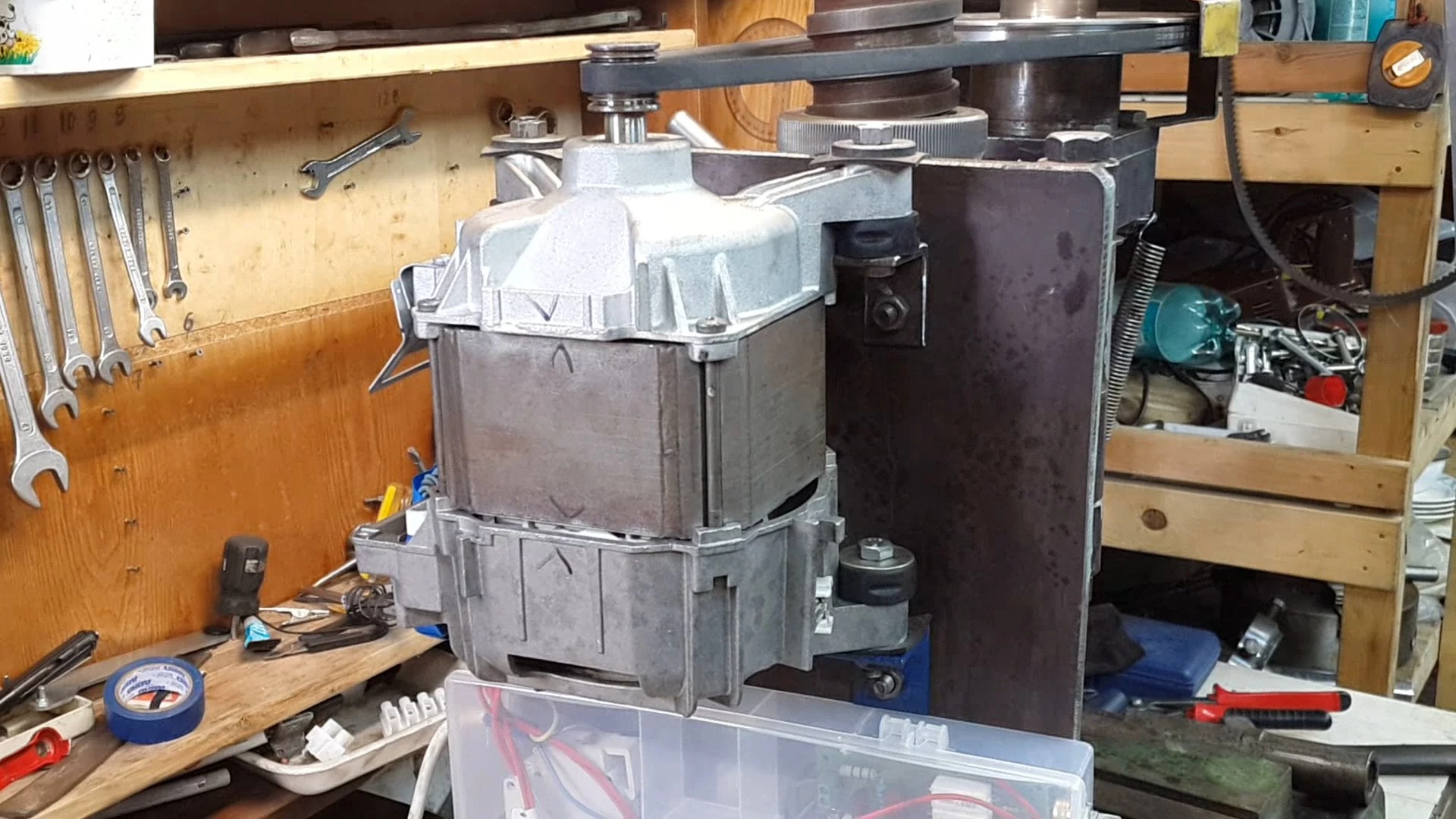

Из двигателя стиральной машины можно сделать точильный станок, а также станок для полировки дисков, небольшую циркулярку, газонокосилку, и, множество других самоделок.

Барабан стиральной машинки можно приспособить под устройство небольшой печки, мини коптильни или уличной дровницы. В общем, идей на эту тему хватает с лихвой. О том, что можно сделать из стиральной машины и будет рассказано в этой статье строительного журнала samastroyka.ru.

Коптильня из стиральной машины Рига

Используя старую стиральную машину Рига для изготовления коптильни не придется что-либо много переделывать. Здесь можно пойти двумя путями: использовать целиком стиральную машинку предварительно сняв с неё все части, которые могут расплавиться, либо же приспособить под коптильню один лишь барабан.

Чтобы сделать коптильню из стиральной машины Рига, сначала понадобится:

Снять электродвигатель, конденсатор и элементы управления;
Убрать внутри все резиновые и пластиковые элементы, которые могут расплавиться под воздействием высоких температур;
После этого потребуется заварить днище стиральной машины куском металла, а сбоку корпуса, внизу, прорезать отверстие под топку;
В барабане стиральной машины, также потребуется вырезать отверстие, для того, чтобы дым смог беспрепятственно подниматься вверх;
Учитывая то, что к стиральной машинке «Рига» уже идет заводская крышка из металла, то эту часть самодельной коптильни, можно оставить без изменений.

Теперь остается чуть ниже верха стиральной машинки прикрутить несколько креплений под сетку, и, вуаля, мини коптильня готова!

Траворезка своими руками из стиральной машины

Кстати, из той же стиральной машинки Рига советского образца, можно сделать эффективную траворезку. Для этих целей придется немного переделать верх стиральной машины, закрепив металлические уголки и двигатель на них, с ножами из тонкой стали.

Нижний двигатель, тот что стоял в стиральной машинке, можно так и оставить без изменений. Единственное что потребуется сделать, так это переходник для установки на вал ножей, которые могли бы тщательно измельчать траву. Кстати, ножи верхнего и нижнего двигателя самодельной траворезки из стиральной машины, обязательно должны вращаться в разные стороны.

Как сделать дровницу из барабана стиральной машинки

Если в гараже пылится без дела нерабочая стиральная машинка автомат, то из её барабана можно сделать оригинальную и достаточно вместительную дровницу. Чтобы сделать дровницу своими руками, сначала потребуется разобрать стиральную машинку, после чего демонтировать с неё барабан.

Теперь остается прикрутить снизу барабана ножки или смастерить металлическую подставку для этих целей. Если излишне напрягаться нет желания, то можно легко установить самодельную дровницу и на поддоны, или что-то вроде них. На этом, оригинальная дровница из барабана от стиральной машинки готова.

Самоделки из двигателя от стиральной машины

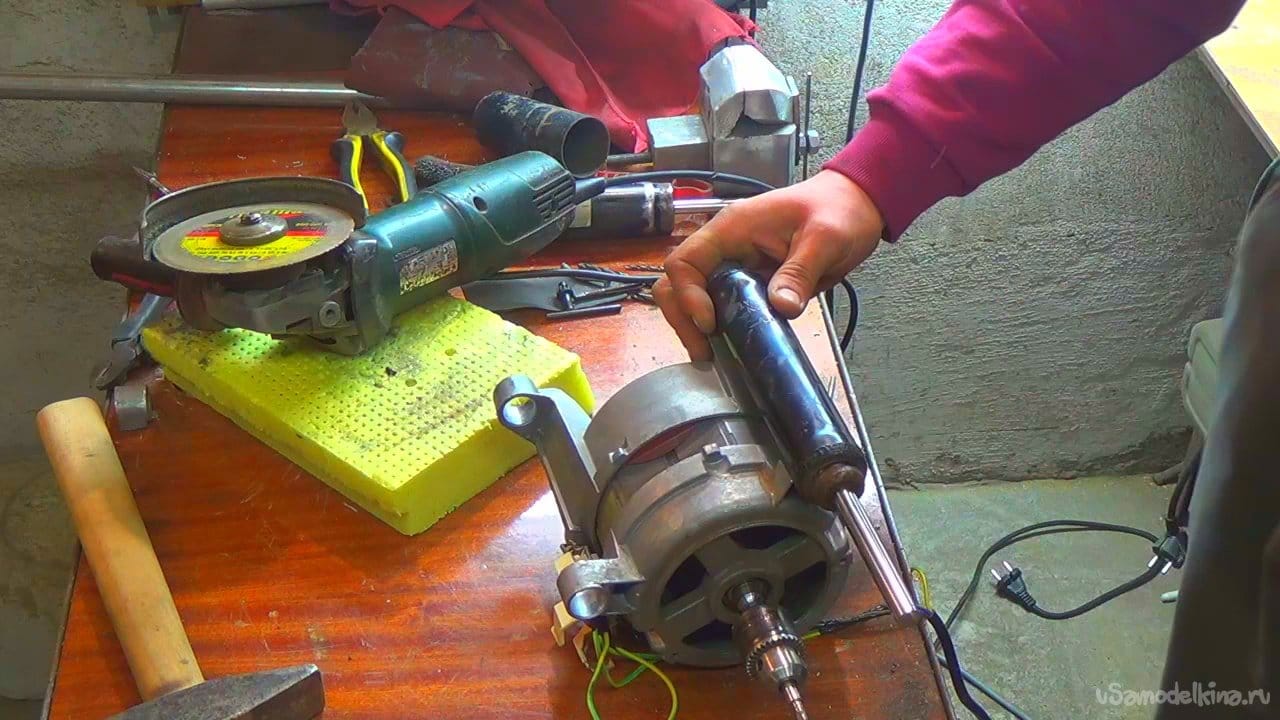

Наибольшее внимание, кроме траворезки из стиральной машинки, заслуживает внимание точильный станок из двигателя и газонокосилка.

И если с точильным станком от двигателя стиральной машинки, все более менее понятно, то вот при изготовлении самодельной газонокосилки придется повозиться.

Газонокосилка из стиральной машины

Ну, во-первых, потребуется сделать основу, к которой можно было бы закрепить двигатель от стиральной машины и колеса. Сделать её можно из толстой фанеры, но лучше приспособить под этих цели, какой-то материал попрочнее.

Во-вторых, сверху основы придется просверлить отверстие под вал двигателя, после чего смастерить колпак для его защиты от травы и мусора. Ножи для установки на двигатель можно вырезать из ножовки по дереву, уж очень там хорошая сталь, которая как раз и пригодна для этих целей.

Оценить статью и поделиться ссылкой:

СЛУЧАЙНЫЕ СТАТЬИ

Вода является очень важным элементом в нашей повседневной жизни, ведь без неё не было бы ничего, что сейчас окружает нас.

…

9 лет тому назад 230 просмотра

Дизайн арт-деко отличается особым изяществом и легкостью. Для оформления интерьера в таком стиле требуется наличие утонченного вкуса. Вся мебель выбирается…

10 лет тому назад 296 просмотра

Покраска межкомнатных деревянных дверей — это отличная возможность создать уникальное дополнение к интерьеру из новых дверей или реставрировать старое полотно…

3 года тому назад 379 просмотра

Минитрактор с ломающейся рамой: фото обзор самодельного минитрактора. Минитрактор — лучший помощник для жителя деревни, с его помощью можно значительно…

1 год тому назад 591 просмотра

Стрит-арт – это давно уже не только уличный стиль, но и стиль оформления жилых помещений, дающий свободу полета фантазии. Изначально…

10 лет тому назад 310 просмотра

Прежде чем перестелить пол люди задаются множествами вопросов: что практичнее и дешевле? Как не обмануться с приобретением? Одним из первых…

8 лет тому назад 270 просмотра

Самоделки из двигателя от стиральной машины: интересные идеи :: SYL.ru

Старую бытовую технику сегодня не принято сразу же выбрасывать, когда она выходит из строя. Например, из двигателя, позаимствованного от стиральной машины, можно выполнить очень интересные самоделки. Среди прочих следует выделить корморезки, генераторы, а также газонокосилки. Последние довольно прочно вошли в обиход современного человека и заменили косу.

С помощью газонокосилки в идеальном состоянии можно содержать приусадебный участок. В магазинах такое оборудование предлагается по довольно высокой стоимости, поэтому лучше заняться изготовлением самостоятельно.

Технология изготовления газонокосилки

Самые популярные самоделки из двигателя от стиральной машины – это газонокосилки. Подобрать составляющие для такого устройства можно без посещения магазина. В каждом сарае можно отыскать шасси от тележки или коляски, установив на сверху платформу из металлического листа. Если таковой не оказалось в наличии, то из металлического квадратного уголка необходимо выполнить раму, по углам которой привариваются стойки для колес.

Трубы можно использовать для создания ручки, при этом высоту следует подобрать под свой рост. Она укрепляется к платформе методом сварки. Когда выполняются подобные самоделки из двигателя от стиральной машины, лучше руководствоваться технологией. В описываемом случае на следующем этапе она предполагает подготовку отверстий в платформе для установки вала двигателя. В передней части рамы необходимо установить решетку из мягкой стали или защитную дугу.

Первый вариант более предпочтителен, так как он будет гасить энергию ножа при его обрыве. Нижняя и верхняя полосы решетки прикручиваются болтами, к ним можно приварить проволоку. Такая решетка должна иметь сантиметровый зазор снизу и 2 см зазор – сверху.

Электродвигатель будет располагаться на платформе и пройдет в подготовленное отверстие. На вал устанавливается нож, а в центре нужно просверлить отверстие, это позволит обеспечить балансировку ножу. Проверить эту особенность можно, покрутив нож вручную, перекосов быть не должно. Мотор закрывается кожухом, чтобы обезопасить его от воздействия травы. Однако в процессе работы он должен охлаждаться, это указывает на необходимость проделывания отверстий в кожухе.

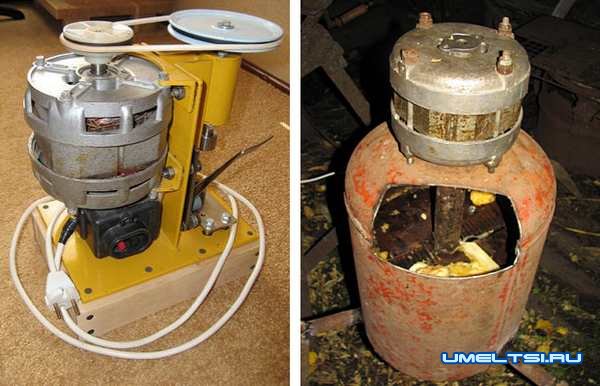

Изготовление корморезки

Довольно распространены в последнее время стали самоделки из двигателя от стиральной машины. Корморезки, например, изготавливаются домашними мастерами очень часто. У стиральной машины необходимо позаимствовать еще и барабан, в задней стенке которого проделывается отверстие диаметром, соответствующим валу мотора.

По краям следует просверлить четыре отверстия для установки болтов. В одной из стенок проделывается отверстие, через которое будет подаваться готовое сырье. Режущую часть необходимо зафиксировать на валу с помощью болтов. Для такой конструкции понадобится два ножа, первый из которых будет иметь вид пропеллера с загнутыми лопастями. Расположить его необходимо как можно ближе к дну барабана, он будет подбрасывать корм и выталкивать его частицы наружу.

Методика проведения работ

Когда выполняются описываемые самоделки из двигателя от стиральной машины-автомат, важно изготовить еще и второй нож, он будет представлять собой основной инструмент. Его обычно формируют из полотна старой пилы, конец должен быть отклонен в сторону дна, это увеличит производительность устройства. Заточка должна быть выполнена с двух сторон.

Агрегат следует расположить на металлической опорной поверхности, которая должна иметь вид табуретки. Крепление элементов между собой осуществляется болтами. Для того чтобы корм во время работы устройства не разлетался в разные стороны, нужна будет крышка, в которой проделывается отверстие для подачи сырья.

Изготовление генератора

Вами тоже может быть выполнена какая-нибудь самоделка. Генератор 12В из двигателя стиральной машины станет отличным решением. В работе понадобятся неодимовые магниты, размер которых составит 20 x 10 x 5 мм. Они нужны будут в количестве 32 штук.

Переделка заключается в снятии слоя сердечника. В углубление устанавливаются магниты. На токарном станке нужно снять 2-мм сердечника, под неодимовые магниты проделывается 5-мм углубление. Если вы измерите длину окружности ротора, то сможете определить размеры шаблона в виде полоски из жести. С ее использованием ротор можно разделить на равные части, а между дисками следует вклеить магниты.

Когда выполняются подобные самоделки из двигателя от стиральной машины, на один полюс нужно использовать 8 магнитов. На роторе будет 4 полюса. Приклеить магниты к поверхности можно суперклеем, однако эта задача окажется кропотливой. Полюсы следует заполнить эпоксидной смолой, для чего их нужно обернуть несколькими слоями бумаги, которая фиксируется скотчем.

Для достижения дополнительной герметизации следует замазать поверхность пластилином. Вокруг вырезанного в оболочке отверстия нужно сделать горлышко из пластилина, куда будет заливаться эпоксидная смола. Изготавливая такие самоделки из асинхронного двигателя стиральной машины, нужно дождаться застывания смолы, только после оболочка снимается. Ротор зажимается в патрон станка для обработки. При этом нужно использовать наждачку средней зернистости.

Заключение

Использование двигателя стиральной машины в самоделках позволяет получить множество преимуществ. Во-первых, вам не придется тратиться, во-вторых, изделия всегда можно разобрать. В-третьих, устройство, собранное собственноручно, вы с легкостью сможете отремонтировать.

Домашний генератор электроэнергии из двигателя стиральной машины

Обновлено января 7, 2017

Почему двигатель стиральной машины? Почему не мотор от пылесоса, вентилятора или автомобиля Тесла? Двигатель стиральной машины после замены электропроводки идеально подходит для освещения ламп переменного тока, вентиляторов, когда проточная вода используется в качестве источника для вращения двигателя. В основном турбина доходила до 9Энергоэффективность 0%, а двигатель стиральной машины имеет множество патентов на то, чтобы сделать его обратным по отношению к турбине. Вот домашний генератор энергии своими руками из направляющей двигателя стиральной машины . К сожалению, мы ограничены описанием и показом красивых проектов DIY и видео. Мы не можем дать вам простой способ перемонтажа. От 1/3 до 1/2 л.с. — типичная мощность бытовой стиральной машины.

Двигатели стиральных машин представляют собой трехфазные двигатели с напряжением 230 вольт и могут генерировать трехфазное напряжение 400 вольт при мощности 400 ватт, поэтому они могут быть довольно опасными в чужих руках, особенно для тех, кто не знаком с электричеством. Небольшая модификация может привести к более низким напряжениям в сети переменного тока, а после выпрямления полезна для всех типов приложений, которые мы обычно используем.

Определенный тип двигателя стиральной машины позволяет управлять скоростью и направлением, потому что это шаговый двигатель, содержащий постоянные магниты. Тип двигателя, который можно найти в других домашних вещах, обычно представляет собой универсальный двигатель, который может работать от переменного или постоянного тока, не имеет магнитов и полностью зависит от обмоток как для статора, так и для ротора. Магнитный отклик присутствует только тогда, когда электричество уже присутствует. Без постоянных магнитов они бесполезны в качестве генераторов, однако у стартера или генератора переменного тока от автомобиля есть определенные возможности.

Объявление

—

Вы уж точно не собираетесь уничтожать нашу имеющуюся работающую стиральную машину. Стоимость двигателя стиральной машины невелика, но на самом деле нам нужны некоторые детали стиральной машины, чтобы сделать ее своего рода турбиной. Выбор модели не ограничен какой-либо маркой, моделью и т. д. Обычные модели с вертикальной загрузкой Whirpool Cabrio и Maytag Bravos прекрасно работают. Вы можете найти подержанную стиральную машину с рабочим двигателем для работы. Есть люди, вероятно, будут рады продать вам по очень низкой цене. Помните, что общая цель состоит в том, чтобы согласовать требования к крутящему моменту генератора/альтернатора с разумным вращением с мощностью, доступной от вашей «турбины». Если ваша спичка «слишком быстрая», ветер будет раскручиваться, генератор будет тратить энергию и подшипники, или если он слишком медленный, у него не будет достаточно мощности для вращения. Вещь как велосипед. Короче говоря, для меньшего источника воды, такого как кран с потоком природной воды, необходима бытовая стиральная машина малой мощности, например, на 3,5 кг. Важнейший этап — перепрошивка.

Генератор электроэнергии для дома своими руками из двигателя стиральной машины

Вы найдете множество руководств по всей земле, дающих собственное описание того, как сделать генератор электроэнергии из двигателя стиральной машины. По сути, бессмысленно давать более чем общую идею, поскольку для каждого шага, например, извлечения двигателя из стиральной машины, вам нужно будет выполнить поиск в Интернете, потому что на самом деле это зависит от модели.

Важным следующим шагом после извлечения является повторная проводка. Вы получите такие руководства, где показано, как перемонтировать:

http://www.pssurvival.com/PS/Motors/PM_Alternators/Fisher_And_Paykel_Wiring_2010.pdf

http://www.pssurvival. com/PS/Motors/PM_Alternators/Fisher_And_Paykel_Wiring_2010.pdf

Вот хорошая демонстрация того, что вы можете сделать:

В основном это зависит от того, как вы получаете источник электроэнергии.

С тегами https://thecustomizewindows com/2017/01/diy-home-power-generator-washing-machine-motor/ генератор-стиральная-машина-мотор/#:~:text=1/3 до 1/2 не знаком с электричеством, двигатель стиральной машины своими руками pdf, https://thecustomizewindows com/2017/01/diy-home-power- генератор-стиральная-машина-мотор/#:~:текст=Двигатели стиральной машины три не знакомы с электричеством, можно ли использовать двигатель стиральной машины для генератора для турбины, генератор стиральной машины, как сделать портативную ручную стиральную машину с двигателем постоянного тока, сделать генератор из стиральной машины, генератор из двигателя стиральной машины, генератор стиральной машины

Об Абхишеке Гоше

Абхишек Гош — бизнесмен, хирург, писатель и блоггер. Вы можете поддерживать связь с ним в Твиттере — @AbhishekCTRL.

Вот что у нас есть для вас, что может вам понравиться:

выполнение поиска на этом веб-сайте может вам помочь. Кроме того, у нас есть видео на YouTube.

Продолжайте разговор…

Мы будем рады узнать ваше мнение об этой статье.
Познакомьтесь с автором в Твиттере, чтобы присоединиться к беседе прямо сейчас!

Если вы хотите разместить рекламу в нашей статье или получить спонсируемую статью, вам предлагается связаться с нами.

Свяжитесь с нами

Согласие на управление

Как сделать мини-стиральную машину？

STORY

Стиральная машина — это чистящее устройство, использующее электрическую энергию для механического воздействия при стирке одежды. В нашей повседневной жизни стиральная машина стала необходимым бытовым прибором в каждой семье. А задумывались ли вы когда-нибудь о том, как стиральная машина стирает одежду? Следуйте за мной, чтобы сделать мини-стиральную машину с помощью простых инструментов и программирования. Я верю, что вы можете найти в этом его принцип; вам просто нужно подготовить его в соответствии со списком предметов, которые я перечислил, и вы можете сделать мини-стиральную машину самостоятельно!

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

ELECFREAKS BBC micro:bit V2.2 * 1

90 019

ELECFREAKS Распределительная доска Nezha *1

ELECFREAKS High-Speed Building Блоки Мотор * 1

Некоторые строительные блоки

20 цилиндрических магнитов 5 мм * 6 мм

Бачок для белья (цилиндрическая стеклянная банка)

ВВЕДЕНИЕ
Мы производим мини-стиральную машину, которая в основном состоит из стирального барабана, волнового колеса и приводного устройства. Управление вращением двигателя заставляет волновое колесо вращаться в барабане для стирки, чтобы стирать одежду. Я слишком устал, чтобы стирать носки каждую ночь, я планирую использовать его для стирки носков!

ЭТАПЫ СБОРКИ
1. Сначала из блоков делаем колесо стиральной машины, а потом кладем колесо в подготовленное нами ведро для белья (цилиндрическую стеклянную банку), подумаем, потом как сделать колесо в ведре для стирки крутится?
2. Здесь нам нужно использовать технологию магнитного привода, соответственно в привод и волновое колесо установить наши заранее подготовленные цилиндрические магниты 5мм*6мм, чтобы привод по стеклу мог гнать волну колесо.
3. Чтобы уменьшить трение между магнитом под катушкой и дном стакана, здесь я установил четыре маленьких блока для амортизации под катушкой.
4. Затем мы используем блоки для создания приводного устройства, которое может обеспечить питание базы, а питание для обеспечения основного зависит от вращения двигателя, из-за низкой скорости вращения двигателя мы построили вторичное ускорение. система здесь, чтобы управлять приводом.
5. Затем мы добавляем несколько блоков к основанию, вы можете сделать ведро для белья, размещенное на основании.
6. Затем мы используем блоки, чтобы построить каркас снова, поместив стиральную машину в чистку, когда произошло опрокидывание.
7. Далее нам необходимо установить некоторые блоки на плату расширения Нежа для подключения к стиральной машине в целом.
8. Установите плату расширения Nezha на стиральную машину в целом и подключите двигатель к разъему M1 платы расширения Nezha .
9. Наконец, мы будем устанавливать ведро стиральной машины и волновое колесо, а также. На этом вся стиральная машина готова.

micro:bit ПРОГРАММИРОВАНИЕ
Далее нам просто нужно запрограммировать материнскую плату micro:bit для управления вращением двигателя, чтобы контролировать, начнет ли стиральная машина работать или нет. Здесь наша программа относительно проста, мы устанавливаем значение переменной I с помощью кнопок А и В, а затем считаем, что когда значение I равно 1, двигатель начинает вращаться и стиральная машина начинает работать; когда значение I равно 2, двигатель перестает вращаться и стиральная машина перестает работать.
Ссылка на программу: https://makecode.microbit.org/_4hy354PktDi0

ДИСПЛЕЙ

ЗАКЛЮЧЕНИЕ
В этой статье вы узнаете, как сделать мини-стиральную машину, а также научиться управлять двигателем через плату расширения

Nezha . Плата расширения Nezha все же очень мощная, подумайте, можно ли добавить в нее какие-то новые функции?
