Самодельная перосъемная машина: Самодельная перосъемная машина — стационарный и мобильный варианты

Перосъемная машина для перепелов своими руками

Содержимое

• 1 Как работает перосъемная машина
• 2 Перосъемная машина своими руками
• 3 Заключение

Вы когда-нибудь пробовали чистить птицу от перьев своими руками? Каждый знает, насколько это мучительный и длительный процесс. Хорошо, когда вам нужно ощипать одну птицу. А если речь идет о большом количестве голов? Тогда работа может занять несколько дней. Особенно тяжело ощипывать перепелов. Они маленькие и работа довольно щепетильная. А что если мы скажем вам, что есть специальная перосъемная машина для перепелов, которая позволит сделать всю работу за несколько минут?

Вы удивлены? При помощи такого агрегата птицеводы ощипывают большое количество голов птицы быстро и без усилий. Как именно устроена и работает машина? Хорошо ли она ощипывает птицу? Как сделать ее своими руками.

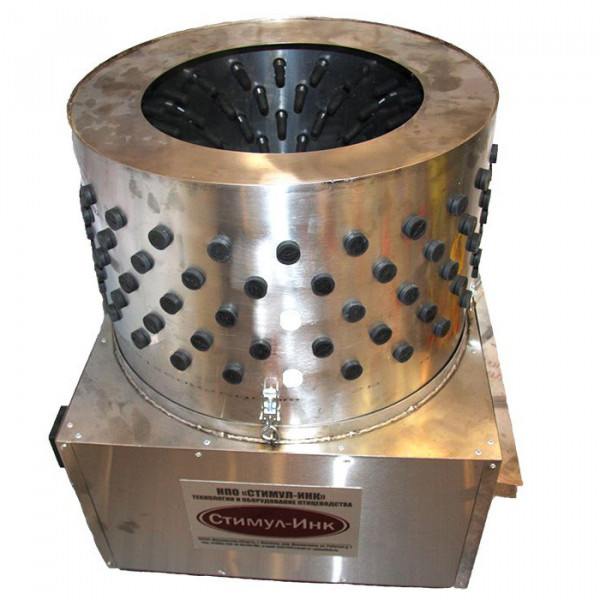

Как работает перосъемная машина

Исходя из названия становится понятно, что приспособление очищает тушку птицы от перьев. И если одну-две птицы вы можете обработать своими руками, то с большим количеством нужно попотеть. Вот тут-то и пригодится такая перосъемная машина. Внешне он напоминает небольшую стиральную машинку с верхней загрузкой. Основная часть конструкции – это барабан. На его дно и стенки установлены специальные пальчики, благодаря которым птица ощипывается.

Между барабаном машины и дном отсутствует жесткое соединение. Это отдельные подвижные элементы. В нижней части конструкции сделан особый лоток. В него будет стекать вода и накапливаться снятые перья. Сердце всей конструкции – однофазный двигатель, мощность которого достигает 1.5 кВт. За счет работы мотора барабан внутри начинает крутиться, создается центрифуга и тушка вращается внутри. А так как снизу и в стенках встроены резиновые пальчики, то во время кручения из перепела выщипываются перья. Итак, процесс следующий:

1. Вы включаете перосъемную машину в розетку.
2. Дно барабана начинает быстро вращаться.
3. Вы закидываете вовнутрь несколько перепелов.
4. Они вращаются за счет центрифуги.

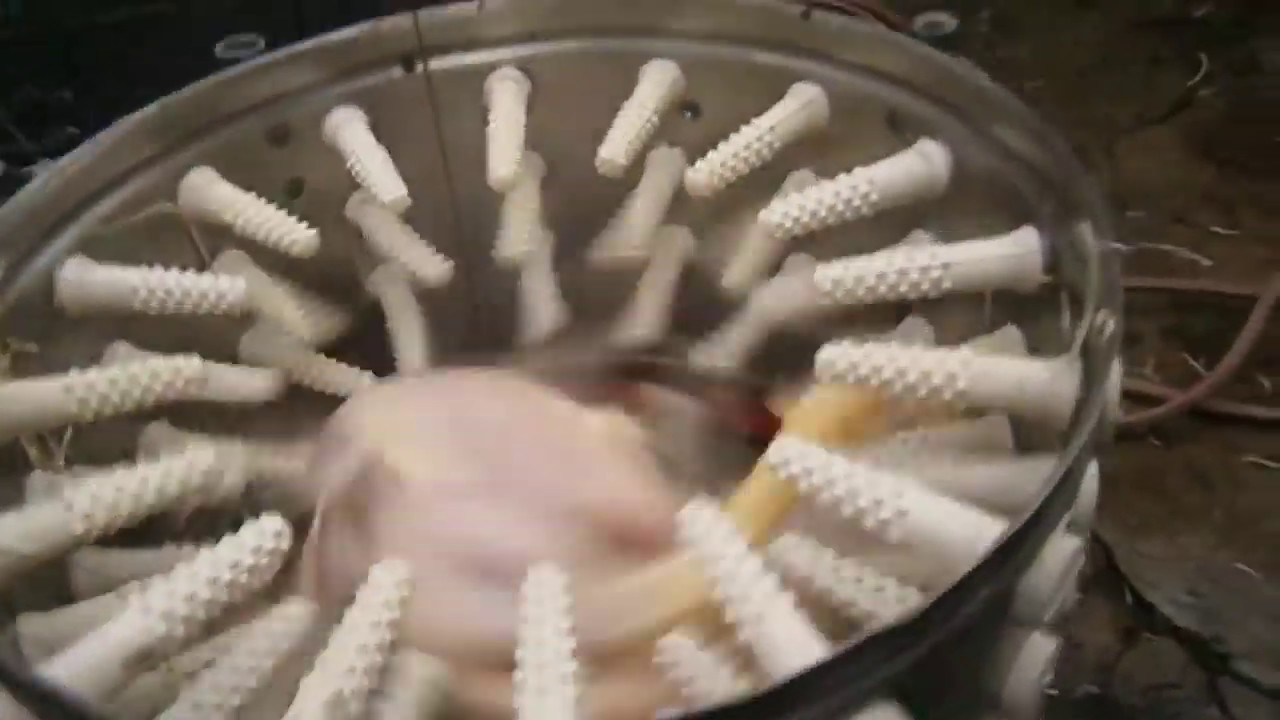

5. Благодаря резиновым пальчикам, перепелки избавляются от перьев.

Совет! Во время движения перепелок в машине вы должны поливать их горячей водой. Она будет обмывать выдернутые из тушки пух и перья и выводить их к лотку.

За 30 секунд в машине вы можете обработать несколько перепелок. А сколько голов можно ощипать за 10 минут или полчаса? Ведь именно столько уходит времени на ручное ощипывание. При этом ощипывание очень качественное. Вы не найдете оставшихся перьев. С уверенностью можно сказать, что такое оборудование оправдывает себя. Чтобы увидеть весь процесс работы перосъемной машины, ознакомьтесь с этим видео.

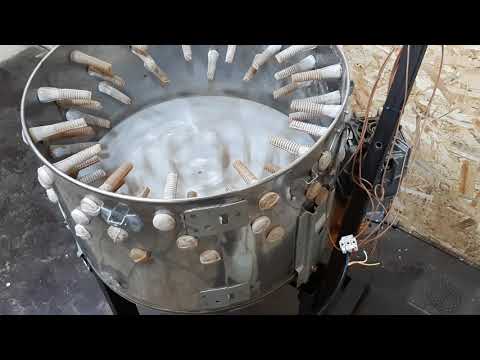

Перосъемная машина своими руками

Новое оборудование имеет высокую цену. Многие не могут позволить себе такое удовольствие. Однако как вы увидели, конструкция машины довольно проста. Такой агрегат вы вполне можете сделать своими руками. Вот какие детали вам потребуются:

• хороший мотор;
• цилиндр (большая кастрюля, барабан от стиральной машины), ширина которого 70 см, а высота – 80 см;

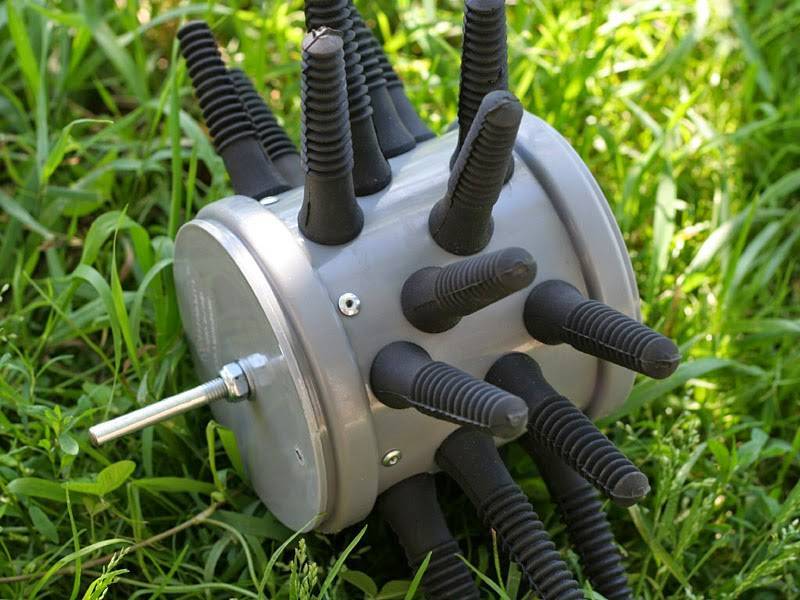

• билы – те резиновые пальчики, которые ощипывают перепела, примерно 120 шт.

Мотор и билы для машины – самые дорогие части конструкции. Но можно значительно сэкономить, если у вас дома есть старая стиральная машина вот такого образца.

Тогда вам остается только купить билы для перепела, примерно 120 штук, и сделать дно машины. Нужно вырезать специальную пластину, ширина которой будет идентична активатору машинки. После чего в этой пластине нужно нарезать отверстия, диаметр которых такой же, как и резиновые билы. Осталось вставить билы на свои места и днище машины практически готово. Ровно по центру активатора и пластины делается идентичное отверстие. Только вот в активаторе нужно нарезать резьбу, куда вставится оська. Так, вы сможете соединить пластину и активатор, синхронизировав их.

Теперь возьмите пластиковое ведро, диаметр дна которого немного больше пластины. Оно должно помещаться в машинку. Вырежьте в нем дно и в стенках проделайте отверстия под билы. Зафиксируйте их на своих местах.

Совет! Не делайте нижний ряд бил близко ко дну. Высота первого ряда должна начинаться там, где заканчивается высота ряда на дне.

Теперь установите ведро на свое место и зафиксируйте его, прикрепив к стенкам стиральной машинки. Теперь в дне барабана нужно сделать отверстие, через которое будет выходить вся вода и перья. Вот и все, ваша перощипальная машина для перепелов готова.

Детальная инструкция находится в этом видео

Заключение

Такая машинка для ощипывания перепелов – незаменимая вещь в хозяйстве, если вы занимаетесь разведением птиц. Исходя из многочисленных отзывов, приобретение или сооружение такого агрегата своими руками – прекрасное решение, которое позволит вам не только сэкономить силы, но и большое количество времени. Нет никого, кто бы пожалел о том, что купил себе такую машину. Если вы хоть раз попробуете что это такое, то вы тоже поймете, что в хозяйстве без такой вещи не обойтись.

Перосъемная машина для перепелов: описание и изготовление

Если для некоторых убой домашней птицы не составляет особого труда, то вот избавление тушки от перьев, это настоящее мучение. Еще с незапамятных времен ощипывание и разделка птицы требовала особых усилий и знаний. Сегодня на помощь птицеводам пришла современная техника, а именно перосъемная машина для перепелов.

Содержание

• 1 Что такое?
• 2 Как работает?
  • 2.1 Технология ощипывания
• 3 Как изготовить?
  • 3.1 Пошаговая инструкция
• 4 Видео «Самодельная перосъемная машина»
  • 4.1 Похожие статьи

Что такое?

До конца XX века ощипывание домашней птицы осуществлялось вручную, поэтому занимало огромное количество времени и сил. Этой процедурой на крупных птицеводческих фабриках и фермах занимались отдельные люди, набирался специальный штат людей. О современной перосъемной машине они могли только мечтать. Первые механизированные помощники появились лишь в начале XXI века, но из-за своей примитивности также не избавили человека от труда. После обработки машиной тушки птицы приходилось дочищать вручную.

После появления первых перосъемных машин их технология усовершенствовалась, в России уже было создано и смоделировано несколько вариантов современных устройств. Принцип ощипывания в принципе оставался неизменным, но менялась сама модификация машин: способ подачи тушки, сортировка и т. д. Самые новые передовые технологии внедрялись на крупных птицефабриках.

Сегодня перосъемная машина уже доступна каждому фермеру-любителю. При этом можно выбрать как универсальную модель, для многих видов птиц, так и конкретно для одного. Все они отличаются вместительностью, материалом изготовления, автоматизированостью и другим. Рассмотрим более подробно способ ее работы.

Как работает?

Сегодня все перосъемные машины можно разделить на две группы: промышленные (огромные автоматизированные агрегаты) и бытовые, предназначенные для домашнего, так сказать, пользования.

Рассмотрим именно последний вариант, так как эта технология может нам пригодиться и в нашем хозяйстве. Итак, основу устройства составляет металлический или пластиковый цилиндр, у которого вращается дно. По всей внутренней стороне дна и стен цилиндра установлены специальные выступы – пальцы, которые и позволяют путем механического трения снимать перья.

Сам процесс сегодня осуществляется очень просто: тушку птицы (несколько) опускают в цилиндр, включают мотор, который производит вращение дна цилиндра, и через несколько минут мы достаем уже голых ощипанных птиц. Для большей эффективности процесса также предварительно тушку пропаривают и замачивают в воде. Перосъемные устройства для перепелок отличаются от остальных видов своим компактным размером. Они, как правило, вмещают тушку до 2 килограмм.

Технология ощипывания

Сама технология работы перосъемных машин сегодня усовершенствуется. Так, например, современные агрегаты, работающие по принципу центрифуги, сегодня автоматически подают воду в цилиндр для дополнительной очистки тушки от грязи и перьев. Через специальных отток все перья выводятся наружу. Все современные машины, в том числе и для перепелов, хорошо моются, имеют абсолютно гладкую поверхность. Также новые материалы имеют антибактериальные свойства. Только при покупке требуйте нужный сертификат качества.

Как изготовить?

Сделать перосъемную машину самому не так уж и сложно. Главная часть этого устройства – это быльные пальцы, то есть, те выступы, за которые внутри цилиндра зацепляются перья. Сделать их самостоятельно невозможно, поэтому мастерить машину можно лишь после того, как мы купим эти детали. Чтобы точно знать их количество, необходимо сначала сделать отверстия в цилиндре. Итак, приступим.

Пошаговая инструкция

• Для начала находим подходящий цилиндр или варим его своими руками. Это может быть как металлический круглый контейнер, так и пластиковый. Высота его должна быть около 80 сантиметров, а ширина – 70 сантиметров.
• Выбирайте материал необходимой толщины, например, у металлического цилиндра не менее 1,2 миллиметра. Хорошо бы использовать в качестве емкости барабан старой стиральной машины.
• Внизу барабана примерно до 1/3 и по всему дну просверливаем отверстия под быльные пальцы. Их делаем на расстоянии 3 сантиметров друг от друга. В итоге должно получиться около 120 отверстий.
• Теперь отправляемся в магазин за резиновыми быльными пальцами. Предупреждаем, что стоят они немало, поэтому заранее выделите часть из своего семейного бюджета на это устройство.
• Сама установка быльных пальцев также нелегкое дело, ведь их нужно плотно вставить в отверстия, чтобы они под действиями ударов тушки не выпадали и не гнулись.
• Для лучшего скольжения перед вставлением в отверстия быльные пальца можно смазывать маслом.

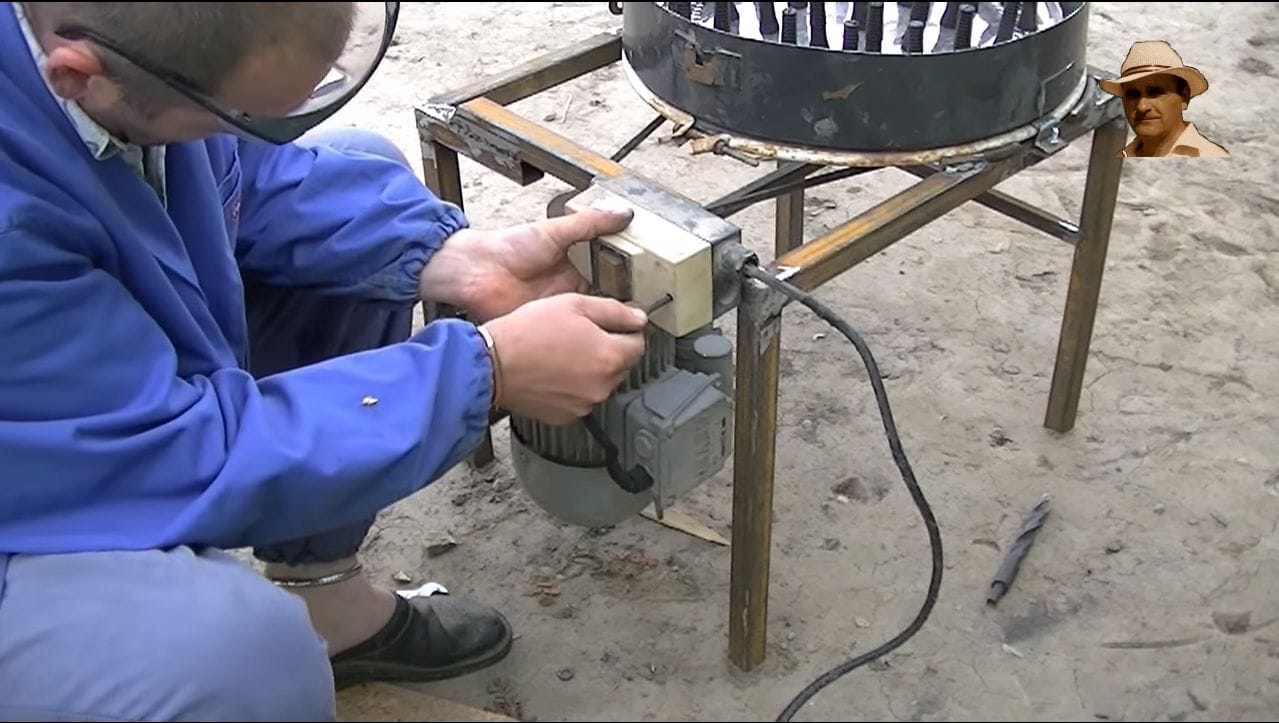

• Под само устройство делаем очень прочную устойчивую деревянную основу, которая может выдерживать сильные колебательные движения.

• Не забываем, что нижняя часть (круг) должен состоять в сопряжении с вращательным устройством – мотором.
• Сам мотор желательно устанавливать в стороне от цилиндра.

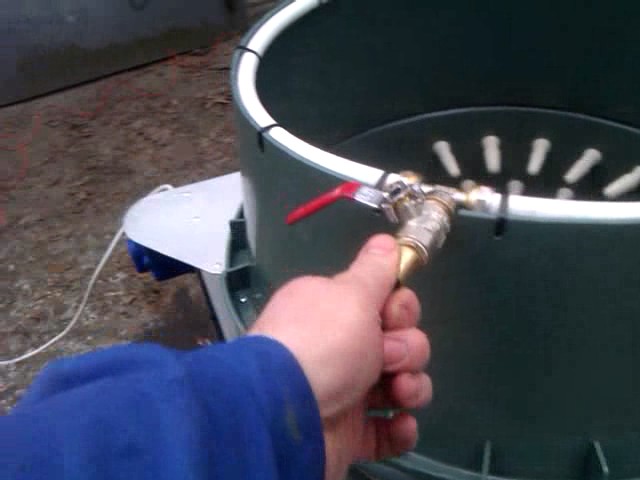

• Если вы хотите дополнительно оснастить свою машину водой для очистки перьев и более удобного их выведения, можете придумать и эту систему с помощью обычного душа. Однако в таком случае верх цилиндра нужно будет прикрывать прозрачной пластиковой крышкой, чтобы вода не разбрызгивалась на несколько метров и в том числе не попала на электродвигатель.
• Вот кажется, и все основные моменты изготовления устройства своими руками. Остается лишь приняться за работу.

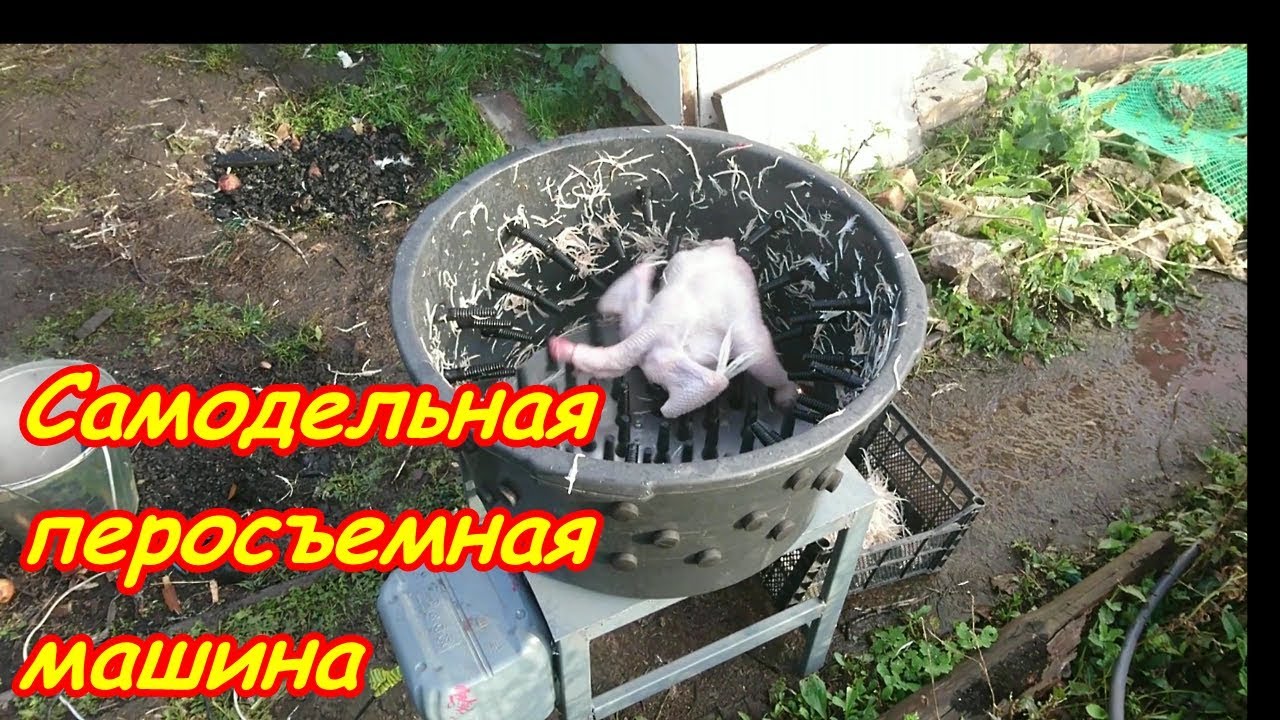

Видео «Самодельная перосъемная машина»

В этом ролике вы сможете увидеть принцип работы самодельного устройства. Оно изготовлено на основе пластикового бака с быльными покупными пальцами.
