Самодельная зернодробилка: Зернодробилка, сделанная своими руками: как и из чего

На заметку. Чертеж зернодробилки предусматривает, чтобы сбоку от мотора проделать по кругу небольшие отверстия для его вентиляции.

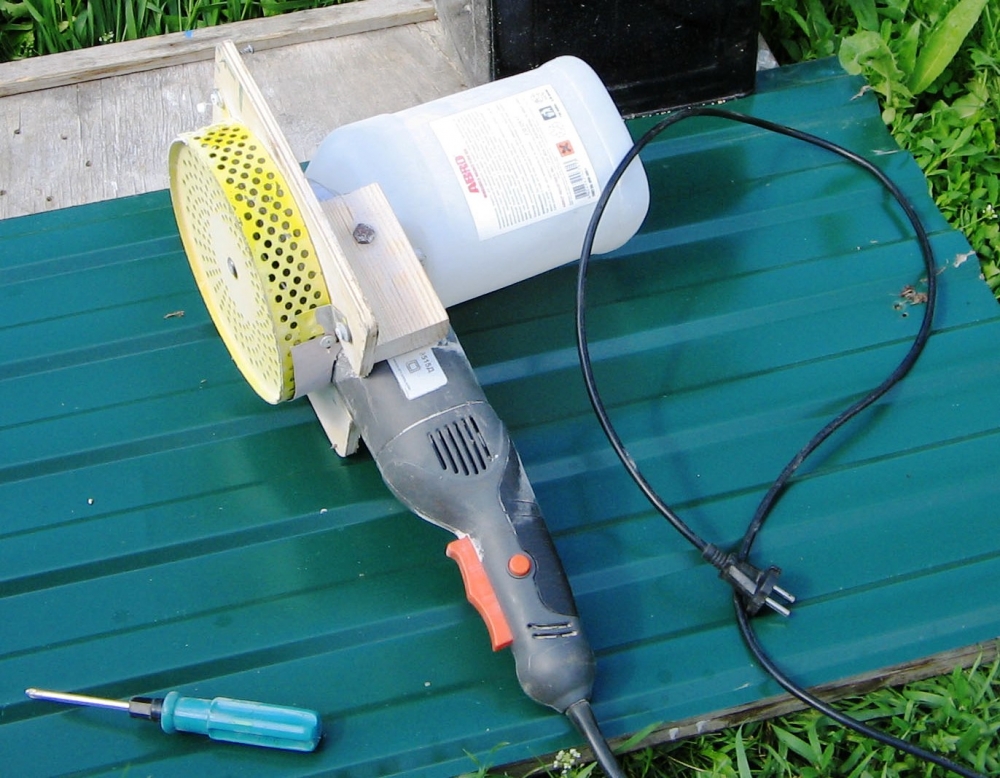

Зернодробилка из болгарки

Важной особенности этого инструмента является то, что ось мотора направлена под прямым углом к инструменту.

На этой основе может быть сделана зернодробилка для домашнего хозяйства своими руками.

Вот как можно сделать зернодробилку:

1. Основой конструкции может быть прямоугольный кусок толстой фанеры. В нём прорезается отверстие по форме болгарки. Его прикрепляют при помощи болтов и металлической ленты к основе. При этом нужно, чтобы ось вращения смотрела вниз. В качестве ножей нужно взять узкую металлическую полоску соответствующей длины.
2. Рядом с болгаркой делают отверстие, через которое будет поступать зерно. При этом важно, чтобы оно находилось над тем местом, где вращается винт.
3. Снизу нужно присоединить к основе сито. Его делают из старой кастрюли. При этом нужно на половину высоты срезать её борта и сделать много дырок в дне (гвоздём или сверлом дрели).
4. Теперь нужно собрать зернодробилку. Для этого её устанавливают на подставку, снизу ставят ведро для обработанного зерна. На отверстие можно, например, поставить воронку от большой пластиковой бутыли. Туда при работе будут насыпать зерно.

Зернодробилка из стиральной машины

Принцип работы такого механизма аналогичен тому, как работает самодельная зернодробилка на основе пылесоса. В качестве рабочего объёма используется бак стиралки.

Мотор устанавливается таким образом, чтобы ось вращения была направлена вверх. Для измельчённого зерна делается сито в виде большого количества дырок в боковой части бака, сделанных с одной стороны. Рекомендуется в этом месте поставить шторку, чтобы зерно не разлеталось по помещению. Теперь зернодробилка, сделанная своими руками из стиральной машины, готова.

Зернодробилка из стиральной машины

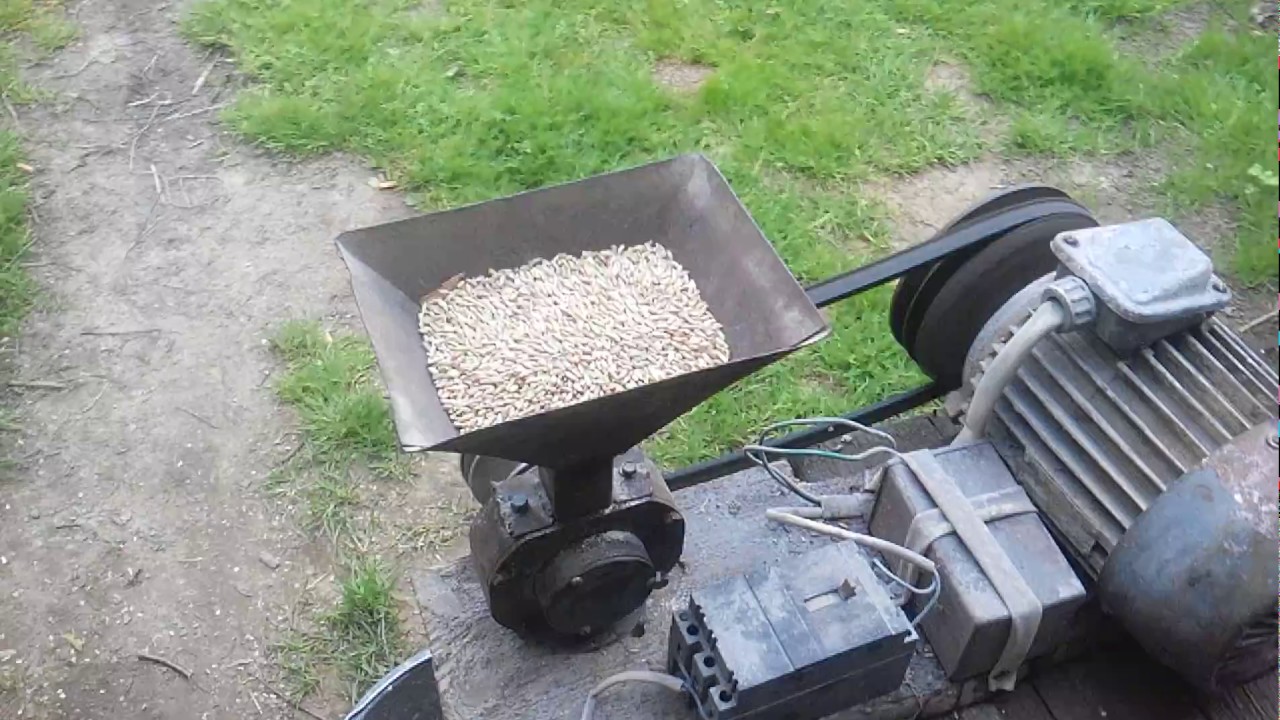

Зернодробилка из электродвигателя

Если использовать обычный электродвигатель, то нужно для изготовления такого устройства сделать следующее:

1. Аналогично тому, как описано ранее, установить металлический нож на ось вращения.
2. Поставить два диска на ось перед ним и после него.
3. Закрыть боковое пространство между ними, оставив одно отверстие сверху для поступления зерна и снизу для высыпания размельчённого зерна.
4. Нижнее отверстие нужно сделать в виде сита, поставив горизонтальную металлическую пластину с большим количеством дырок.
5. Мотор крепят на горизонтальной пластине. Под нижнее отверстие ставят приёмную ёмкость, на верхнее – воронку, для того чтобы насыпать зерно.

Теперь зернодробилка из болгарки, сделанная своими руками, готова к работе.

Плюсы и минусы самодельных зернодробилок

Достоинствами самодельных устройств являются:

1. Дешевизна.
2. Простота изготовления.
3. Хорошее качество работы.

Однако им присущ ряд недостатков:

1. Они шумные.
2. Высокая вероятность поломки.
3. Для выполнения работ не всегда легко найти нужные детали и узлы.

Самодельные агрегаты выгодно использовать там, где требуется небольшое количество зерна. В больших фермерских хозяйствах выгоднее использовать мощные покупные зернодробилки.

0 0 голос

Рейтинг статьи

Сделать зернодробилку своими руками видео

Как ни странно, дробить зерно в домашних условиях можно не хуже чем в заводских. А иногда случается, что результат может быть даже лучше. В данном материале, вы найдете все, чтобы изготовить такое приспособление как зернодробилка своими руками: чертежи, принцип работы, различные нюансы.

С помощью данного устройства измельчение мешка зерна может быть произведено в течение 12-15 мин. Зернодробилка изготавливается на основе деталей, используемых в сельскохозяйственных машинах:

как основанием, можно воспользоваться внешним тормозным барабаном, некогда стоявшим на заднем фрикционе в тракторе ДТ-75, внутренняя сторона которого содержит зубья, служащие для того, чтобы цеплять ведомые диски фрикциона;

как передним фланцем основания, можно воспользоваться диском сошника сеялки, в комплекте к которому идет ступица и подшипник;

молотки выполняются из противорежущих пластин пальцев в режущем аппарате на зерноуборочном комбайне;

зерновой бункер – емкость, которой оборудована свекловичная сеялка СУПН-8.

Изготовление основания измельчителя

При помощи токарного станка следует произвести обрезку барабана 3 (рис. 1), для обеспечения высоты 65 мм. Внутренняя сторона должна обладать выточкой d = 282 мм, высота которой 3 мм (придется сточить зубцы). Теперь следует отрезать третью часть в барабане, это нужно для отверстия под решето. Оно должно поддерживаться дугами 8, приваренными на фланец 5 и внешнюю сторону в барабане.

Рис. 1 Сборочный чертеж основания измельчителя (агрегат показан без бункера и тумбочки)

Основание измельчителя состоит из:

1 – фланца (диска сошника), 2 – ступицы диска оборудованной подшипником 180503, 3 – зубчатого барабана, 4 – фланца основы, 5 – фланца барабана, 6 – электродвигателя, 7 – боковой пластины решета, 8 – опорной дуги (из шпоночного материала 6 на 8 мм), 9 – уголка 4,5 на 4,5 см, 10 – воронки зерносборника, 11 – болта М8 и гайки (2 шт.), 12 – валы электродвигателя.

Фланец 1 следует сточить до размера 285+0,5 мм, вставить в специально подготовленное место в барабане и приварить.

В ступице 2 следует заранее просверлить воздухозаборные отверстия диаметром 8 мм. Если этого не сделать, производительность дробилки значительно понизится. Там, где расположена отрезанная часть барабана, следует выполнить установку решета 7 (рис.2), которое крепиться двумя болтами 11 на М8 и боковой пластинок к поверхности диска в сошнике.

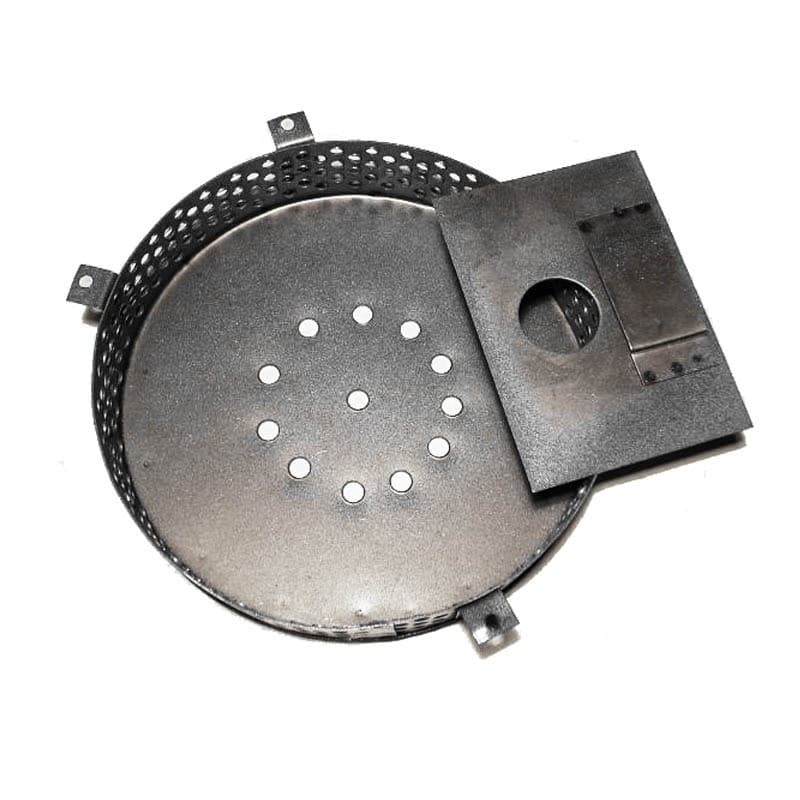

Чертеж решета измельчителя

Решето состоит из:

1 – боковой пластины крепления, 2 – решета

Переходим к следующему этапу производства агрегата под названием зернодробилка своими руками. Чертежи подсказывают нам, что верхняя часть барабана должна обладать отверстием 5,5 на 4,3 см, поверх которого следует выполнить закрепление бункер, в котором есть задвижка. Данная задвижка предназначена для того, чтобы регулировать поток зерна, которое поступает в измельчитель. Она устанавливается в нужное положение, после чего осуществляется её фиксация при помощи болта М5 и маховичка.

Воронка зернозаборника 10 приваривается на фланец основы опорной дуги снизу решета. Сквозь данный элемент происходит высыпание измельченного зерна в заранее подставленную емкость.

Уголком 9 дробилка закрепляется поверх тумбочки, которая разделяется при помощи горизонтальной перегородки напополам. Верхняя половина предназначается для установки электрооборудования – предохранительного автомата, реверсивного магнитного пускателя, сигнальной лампы и кнопки включения. В нижней же части будут храниться сменные решета и инструмент.

Изготовление молоткового барабана

Поверх вала 7 следует насадить и приварить пластины 2 (рис. 3). Торец вала должен обладать сквозным отверстием, в котором нарезается резьба М10. Когда барабан и вал двигателя разъединяются, в данное отверстие вкручивается специальный болт-съемник. Каждая из осей 6 оборудована шестью молотками 3. Данные детали имеют большую износостойкость, по прицине закалки их краев.

Рис. 3 Сборочный чертеж молоткового барабана

Молотковый барабан состоит из:

1 – болта стопорного М10, 2 – двух пластин, 3 – молотка, 4 – шайбы (1 на 2,2 см), 5 – шплинта, 6 – оси молотков, 7 – вала в барабане

Следует произвести рассверливание отверстий для заклепки до диаметра 1 см. Регулировка расстояния от одного молотка до другого на оси регулируется шайбами 4. Если расположить молотки в плоскостях, которые параллельны между собой, дробление будет более интенсивным.

Если молотковый барабан будет вращаться в направлении часовой стрелки, то высыпание зерна будет происходить быстрее, а следовательно, дробление будет более крупным, а если включить реверс – то более мелким. Регулировка степени измельчения производится при помощи замены решетки.

Процесс балансировки дробилки

Для защиты дробилки от такого явления как вибрации, ведущей к поломкам, должна быть выполнена статическая балансировка вращающихся частей. Эту операцию можно осуществить при помощи достаточно простого устройства (рис. 4). Осуществляем установку технологического валика 1 в отверстие на валу в барабане и ставим уже собранный ротор (содержащий оси, шплинты, шпонки и стопорный болт) поверх ножей расположенных в горизонтальной плоскости.

Путем высверливания металла из пластин в роторе, нужно добиться, чтобы ротор равномерно останавливался в различных положениях. Прежде чем устанавливать, следует подобрать молотки таким образом, чтобы их вес был равным. При правильно сбалансированном молотковом барабане, вибрация в дробилке будет отсутствовать.

Рис. 4 Балансировка барабана

Балансировочная установка состоит из:

1 – технологического валика, 2 – собранного ротора (не включая молотки и шайбы), 3 – оси и шплинта, 4 – болта стопорного М8, 5 – ножа устройства, 6 – деревянной стойки, 7 – основания.

Зернодробилка своими руками видео

Ну вот и все что вам нужно знать чтобы соорудить такую вещь как зернодробилка своими руками. Чертежи представлены, с описанием вы ознакомились, осталось только сделать!

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

• Электродвигатель мощностью около 1 кВт.
• Листовой металл толщиной 3 мм.
• Калёная сталь для ножа.
• Болты, гайки, шайбы, гроверы — М8.
• Металлическая бочка или ёмкость подходящих размеров.

• Болгарка с отрезным кругом.
• Электродрель.
• Шлифовальный станок.
• Сварочный аппарат.
• Слесарный инструмент.

Самодельная зернодробилка: схема.

Зернодробилка состоит из таких узлов:

1. Задвижка для регулирования подачи зерна в рабочую камеру.
2. Бункер для зерна.
3. Кнопка включения-выключения электродвигателя.
4. Электродвигатель.
5. Втулка.
6. Ось.
7. Шайба.
8. Гайка.
9. Винт.
10. Основание.
11. Корпус рабочей камеры.
12. Ёмкость для измельчённого зерна.
13. Болт.
14. Гайка.
15. Металлическая сетка (решето).

Схема рабочей камеры дробилки.

Изготовление самодельной зернодробилки.

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

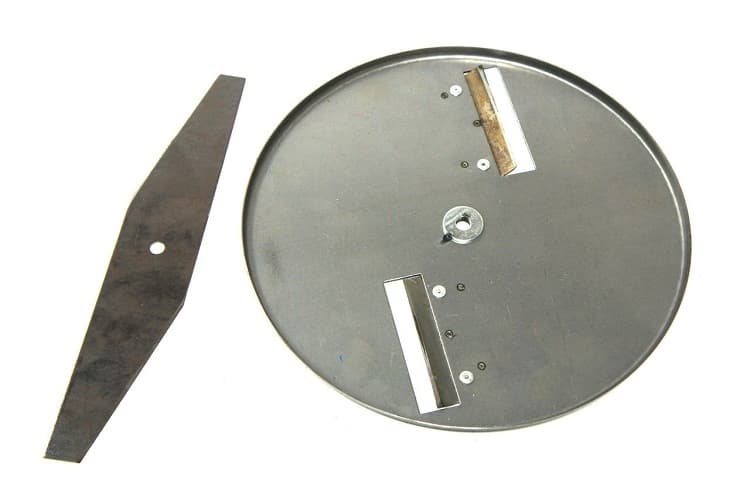

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки.

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

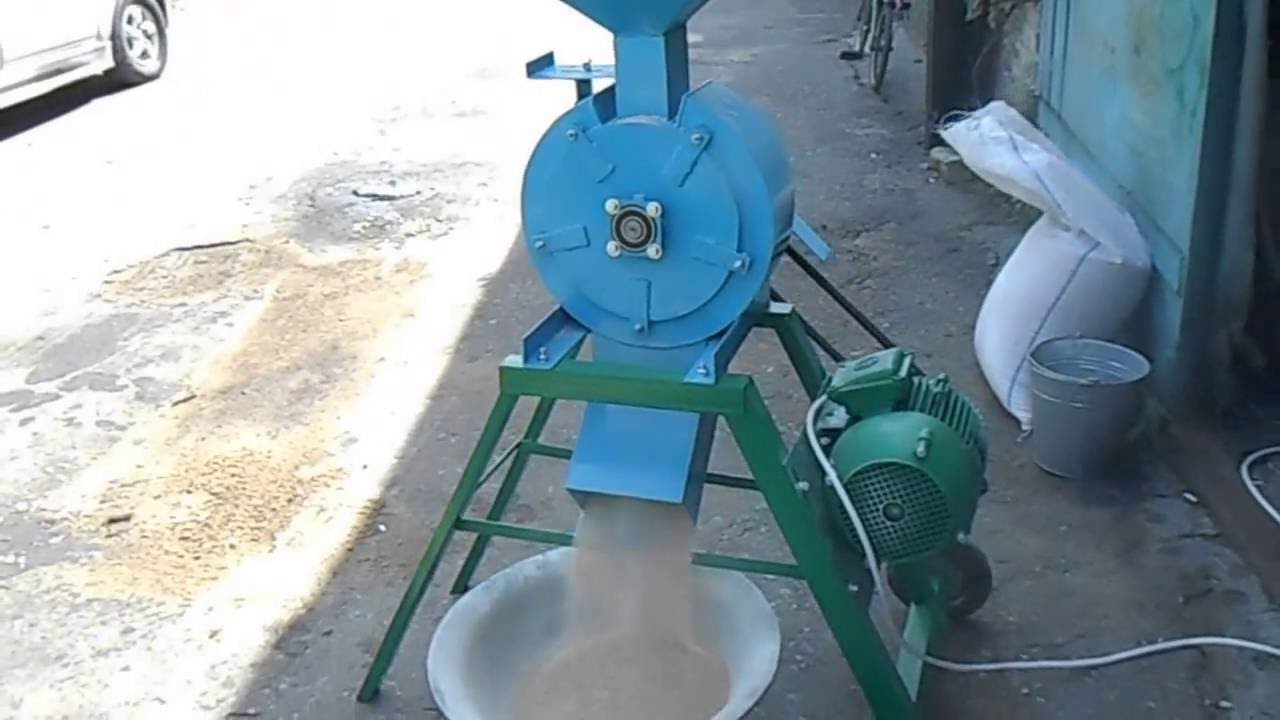

Зернодробилка – это универсальный агрегат для измельчения крупных и мелких зерновых культур, которые входят в рацион крупного рогатого скота и других домашних животных. Дробилка для зерна существенно экономит время и силы своего владельца, а переработанный в ней корм можно смешивать с различными добавками, улучшающими рацион питомцев.

Устройство зернодробилки – конструктивные особенности машины

Прежде, чем рассмотреть устройство агрегата, следует разобраться с тем, для чего нужна зернодробилка. Эта машина применяется для измельчения кормовых культур, что делает их более привлекательными для домашних животных. Мелкие продукты гораздо лучше усваиваются питомцами, что способствует быстрому набору ими массы, и получению всех необходимых минералов и витаминов.

Измельчитель для зерна имеет остаточно простую конструкцию. К основным его элементам относится прочный корпус, который одновременно служит приемной камерой, и режущие элементы.

Для большего удобства при транспортировке измельчитель зерна оборудуется рукоятками, а более современные модели также оснащаются съемными колесами.

Виды домашних зернодробилок – классификация агрегатов

Конструкция любой бытовой дробилки отличается своей простотой и небольшими габаритами. Тем не менее, каждой такой модели свойственна достаточно высокая производительность, позволяющие перерабатывать объемные партии материала за довольно короткие сроки.

По принципу работы машины для измельчения зерна делятся на несколько типов. К ним относится:

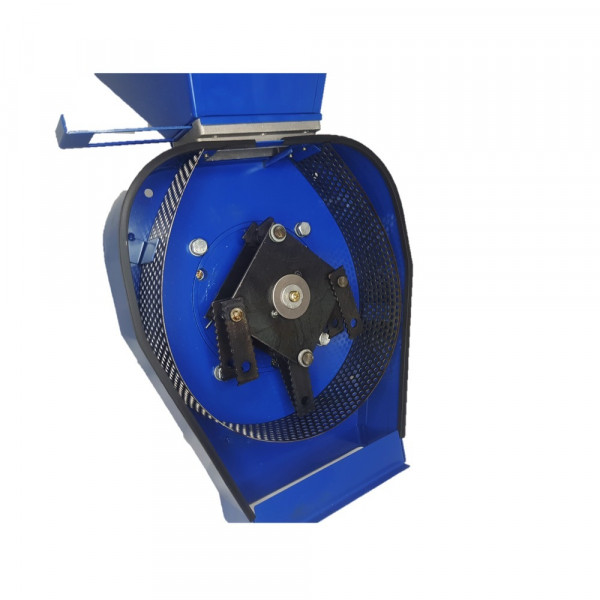

• Молотковая машина – в ее конструкции элементы для измельчения монтируются на ротор, который вращается внутри приемного бункера;

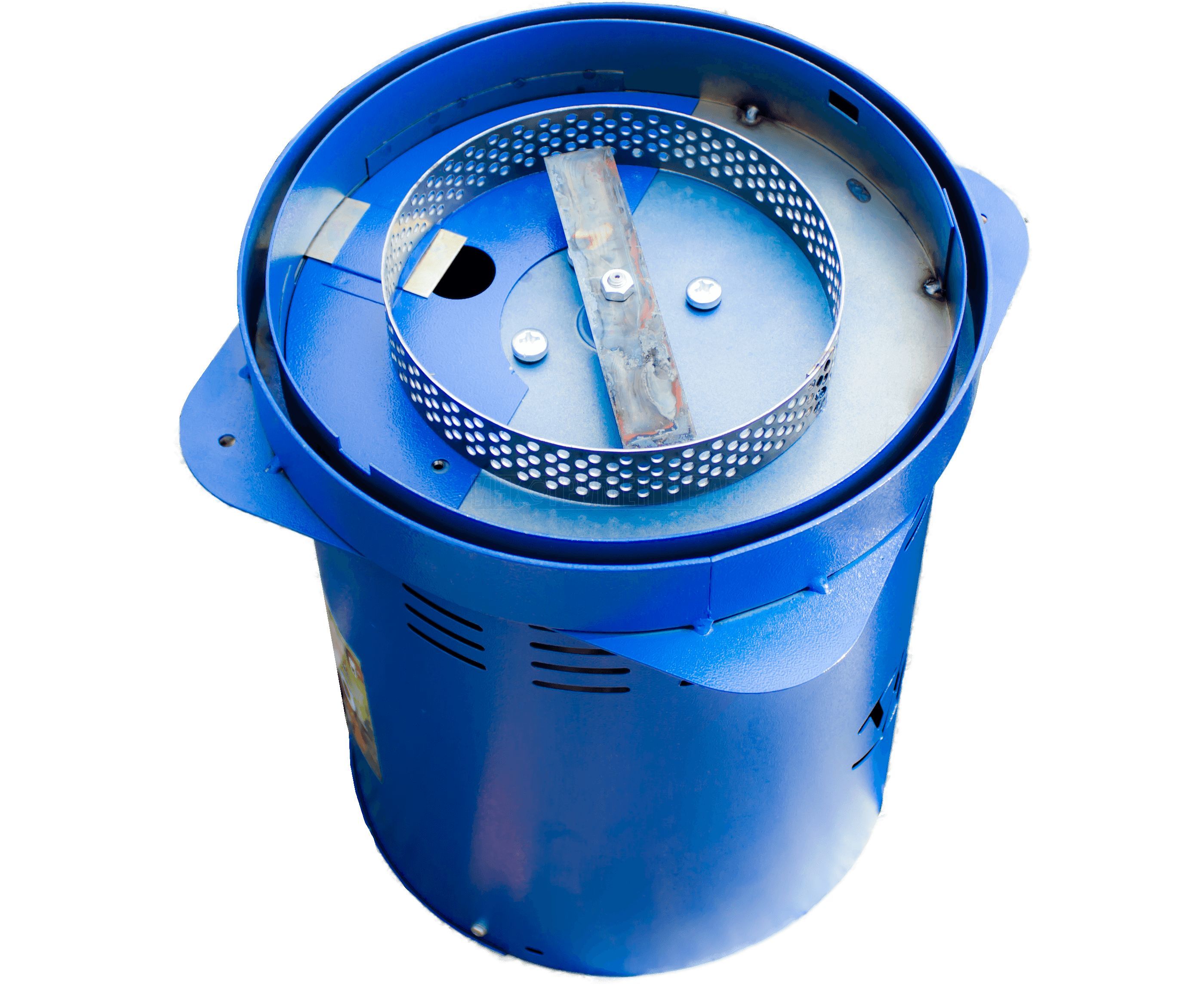

• Роторная дробилка – рабочие камеры агрегатов этого типа изготавливают из прочного металла, что гарантирует высокую надежность машины. Элементы для измельчения ударяют о стенки бункера, тем самым дробя зерно. При этом дробящие элементы будут бить о стенки до тех пор, пока зерно не превратится в мельчайшие фракции;
• Дисковая машина – в подобно конструкции дробящие ножи фиксируются на валу посредством специальных дисков;
• Вальцовая дробилка – она может, как дробить, так и перетирать зерно. Основным элементов к такой конструкции выступают рифленые вальцы. Они эффективно перерабатывают только мокрый материал. Сухое зерно требуется предварительно смочить в воде.

Дробилки, используемые в домашних условиях, также делятся между собой по типу привода. По этому признаку различают такие машины:

• Ручная дробилка – наиболее простой прибор, для работы с которым требуется время и силы владельца. Этот агрегат измельчает материал в продукт крупного помола, который в дальнейшем можно использовать для питания взрослых особей крупного рогатого скота;
• Пневматическая дробилка – такая машина применяется для переработки кукурузы и других мелких продуктов. Подобный агрегат работает достаточно быстро и измельчает зерно в мелкие фракции, которые можно подмешивать в еду для мелких питомцев, а также для перепелов и других видов домашней птицы;
• Электрическая дробилка – данный агрегат отличается высокой производительностью и простой конструкцией. Он не обладает большими габаритами, и зачастую покупается, как для дома, так и для фермерских хозяйств.

Подробно изучив виды и отличия измельчителей, начинающему фермеру будет гораздо проще определиться с выбором дробилки для использования в домашней среде.

Какая зернодробилка лучше – молотковая или роторная?

Этим вопросом задаются многие начинающие фермеры. Чтобы ответить на него, потребуется внимательно разобраться в конструктивных отличиях обоих типов агрегатов.

Работа роторного измельчителя заключается в передвижении режущего ножа. Он предназначен для дробления массы, которая подается внутрь приемного бункера. Молотковый агрегат измельчает сырье посредством молоточков, которые крепятся к прочному основанию.

Продукция, получаемая при помощи молотковой машины, считается более качественной. Этого удается достичь за счет высокой амплитуды движения молоточков, которые могут измельчать даже самые отдаленные от них крупицы зерна. Вместе с тем, роторная дробилка потребляет гораздо меньше электроэнергии и имеет более высокую производительность.

Чтобы дать окончательный ответ на поставленный выше вопрос, следует определиться с задачами дробилки. Если в хозяйстве есть большое количество взрослых особей скота и птицы, то лучше всего приобрести роторную дробилку. Однако если фермер разводит мелкую птицу и большое количество молодого скота для торговли, то оптимальным станет выбор в пользу молоткового измельчителя.

Как выбрать зернодробилку – советы экспертов

Каждый фермер должен внимательно изучить несколько факторов, которые помогут подобрать надежную и достаточно мощную машину. Покупателю следует определиться с такими факторами:

• Область использования – для небольших хозяйств оптимальной станет заводская или собранная своими руками молотковая дробилка. Самодельная конструкция обойдется гораздо дешевле и будет обладать неплохим запасом мощности для переработки небольших партий зерна. Вместе с тем, такое устройство не сможет справиться с крупными партиями материала, поэтому владельцам крупных хозяйств придется покупать заводскую модель с регулировкой помола и рядом других функций;
• Мощность – ее должно быть достаточно для переработки максимально больших объемов зерна, которые могут потребоваться для хозяйства;
• Производительность – решая этот вопрос, фермер должен определить, какое количество зерна потребуется перерабатывать для питания птицы и скота. Агрегаты с высокой производительностью лучше всего подойдут для больших хозяйств, а машины, имеющие средний показатель, станут неотъемлемыми помощниками для небольших фермерских владений.

Ответив на каждый из этих вопросов, ферме без труда определится с необходимой ему машиной. Это поможет купить подходящий агрегат и не переплатить за него.

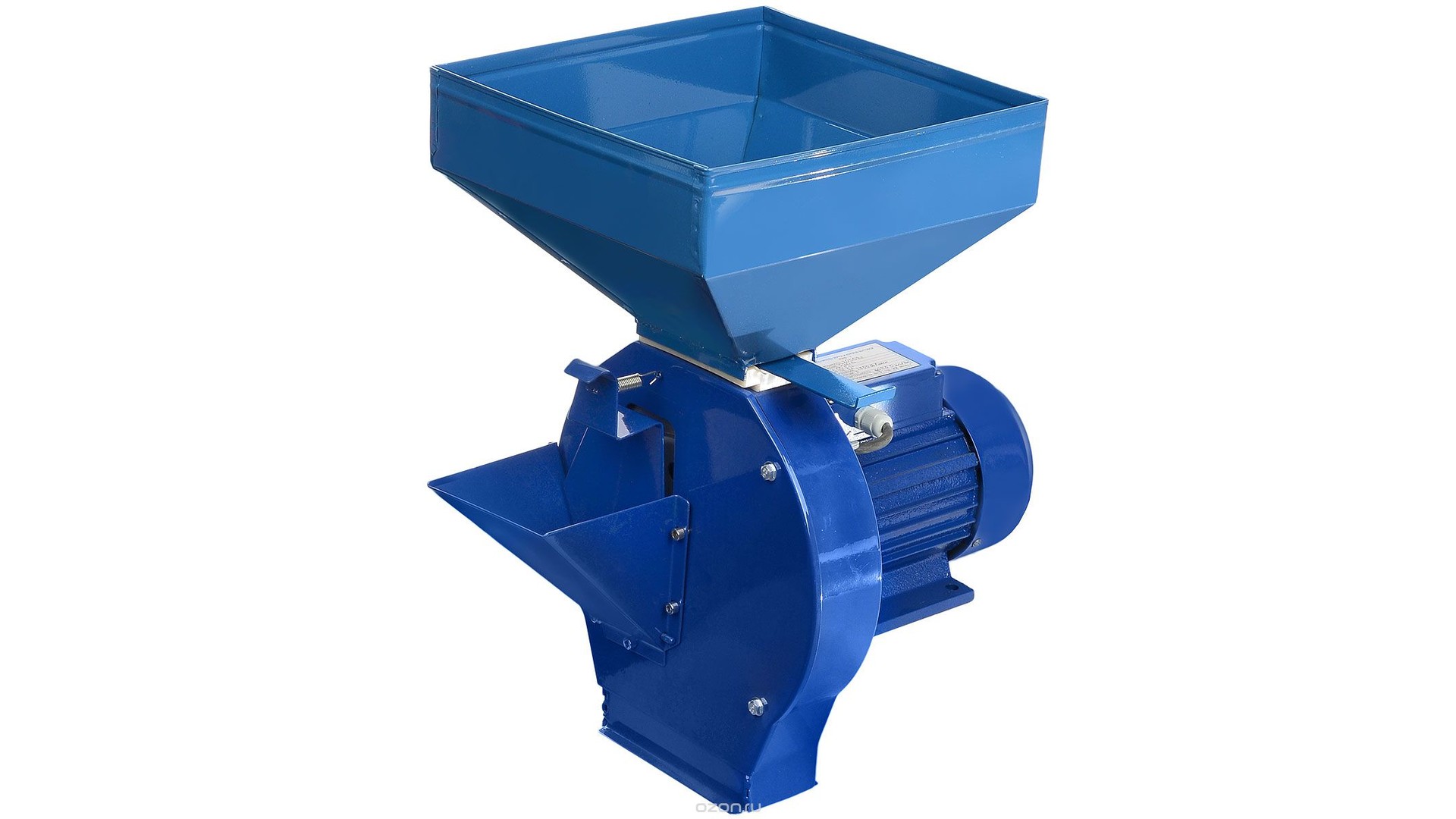

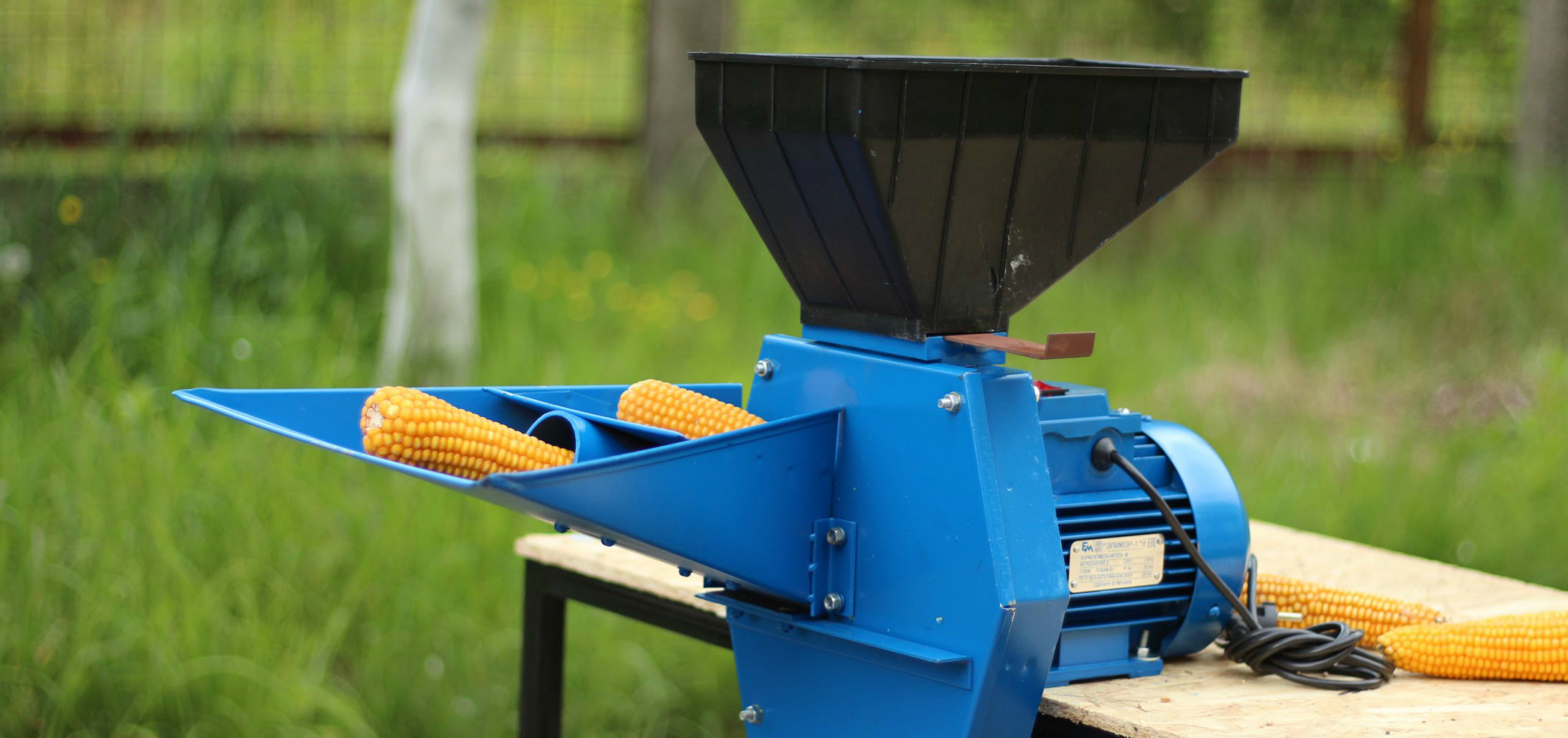

Рейтинг зернодробилок по качеству – что предлагает рынок?

На современном рынке можно найти огромное количество различных измельчителей зерна, каждый из которых обладает определенными свойствами, и имеет ряд плюсов и минусов. Мы составили свой рейтинг самых качественных агрегатов, способных прослужить длительное время, не требуя специального обслуживания и ремонта. В нашем обзоре нет ни одной китайской модели, так как они не обладают высоким ресурсом и не способны выдерживать значительные нагрузки.

На пятом месте нашего рейтинга находятся агрегаты марки «Хрюша». При невысокой стоимости эти машины обрели большой спрос благодаря удобству в работе. Производитель предлагает широкий ассортимент дробилок, производительностью от 300 до 400 кг готового продукта за час работы.

Среди недостатков можно выделить низкое качество металла, из которого изготавливаются приемные бункеры агрегатов и высокая стоимость запчастей.
Четвертое место заняли машины марки «Эликор». Эти дробилки обрели спрос за счет невысокой стоимости и большого запаса мощности. Вместе с тем, агрегаты этой марки достаточно габаритные, что не позволяет использовать их в разных участках хозяйства.

Третье место заняли агрегаты марки «Фермер». Эти машины достаточно надежные, имеют высокое качество сборки и длительный рабочий ресурс. Однако высокая стоимость агрегатов зачастую не позволяет приобрести их начинающим фермерам.

Второй место занимают бытовые дробилки «Колос». Эти агрегаты не отличаются высокой производительностью, однако они достаточно надежные, и могут выдерживать длительные нагрузки даже при экстремально низких температурах.

Первое место уверенно заняли измельчители известной марки «Зубр». Эти качественные агрегаты обладают высоким рабочим ресурсом, небольшими габаритами, они достаточно надежные и позволяют перерабатывать практически любой тип зерна.

Как сделать дробилку для зерна своими руками – изучаем алгоритм

Сделать зернодробилку можно из обыкновенной болгарки. Это поможет сэкономить немалую сумму денег, и изготовить надежную конструкцию, способную перерабатывать большое количество зерна в самые короткие сроки.

Перед тем, как сделать зернодробилку своими руками, потребуется подготовить инструменты. Вам понадобится:

• Плоскогубцы;
• Дрель с насадками по работе с металлом и деревом;
• Тиски;
• Гаечные ключи.

Перед работой также следует изучить чертежи, в которых указаны места монтажа элементов агрегата.

Тщательно изучив все схемы, можно приступать к работе. Весь алгоритм действий выглядит следующим образом:

1. Для начала нужно взять лист качественной фанеры, которая будет играть роль основы агрегата;
2. Проделайте в фанере несколько отверстий. В одно из них необходимо вставить болгарку, а второе отверстие послужит местом для подачи зерна;
3. Корпус болгарки зафиксируйте болтами и скобами;
4. Снимите диск болгарки и установите вместо него металлические ножи, каждая из сторон которых должна быть качественно заточена;
5. Снизу под фанеру установите и закрепите специальную сетку, которая будет играть роль сита;
6. В качестве бункера для переработанного зерна может выступить пластиковая бочка, объемом 5–10 литров.

Обязательно протестируйте сделанное своими руками устройство. Помните, что двигатель болгарки требует регулярной смазки, в противном случае он придет в непригодность из-за истирания основных деталей.

Создайте свою зерновую мельницу

Ссылка на статью

Генри Нейлсон, аспирант инженерного факультета, обладающий способностями к самостоятельным проектам и энтузиазмом, чтобы заставить других варить домашнее пиво, поделился с нами своей специальной мельницей. Проверь это!

Вдохновение

После того, как в течение некоторого времени варили цельнозерновые партии, было неприятно покупать зерно по рецепту за рецептом и ждать, пока оно будет размолото в моем местном магазине домашнего пивоварения. Я хотел иметь возможность упростить свои дни пивоварения, что означало отказ от любых возможных шагов.В прошлом у меня были большие успехи в других проектах DIY, поэтому я начал исследовать, как построить зерновую мельницу. Я знал, что могу сэкономить много денег, покупая зерно оптом и самостоятельно перемалывая его. О стоимости новой зерновой мельницы, которая, как я выяснил, стоила 100 долларов и выше, не могло быть и речи, поэтому я спроектировал и построил свою собственную.

Зерновая мельница Строительство и материалы

Я хотел использовать легкодоступные материалы, не полагаясь на машины (так как это нарушило бы принцип бережливости), что исключало использование любого металла.Я сделал ролики из 4-дюймовой трубы ПВХ, а корпус и бункер были сделаны из дерева из-за простоты конструкции. Я сделал круглые вырезы, которые соответствовали внутренней стороне отрезков трубы.

Сначала вырежьте из доски четыре куска размером 8 x 12 дюймов. Соедините их вместе, чтобы получилась внешняя рамка. Обязательно отметьте центральные линии на большей длине рамы. Просверлите отверстия для осевых болтов на расстоянии 2,27 дюйма от центра и 2,5 дюйма от нижней части рамы. Это даст вам зазор 0,04 дюйма; вам, вероятно, придется повозиться с ними, так как рама деревянная.

Затем отрежьте четыре куска дерева длиной 3-7 / 8 ″ и вставьте их в концы труб из ПВХ. Это позволяет прикрепить оси к трубам из ПВХ. Прикрепите каждую деревянную деталь к трубе из ПВХ с помощью четырех шурупов с потайной головкой, расположенных примерно на 1/2 дюйма от края трубы. Убедитесь, что все головки винтов находятся на одном уровне или даже ниже поверхности трубы из ПВХ. Просверлите отверстия диаметром 1/2 дюйма в каждом торцевом блоке, убедившись, что эти отверстия расположены по центру трубы из ПВХ, а не по центру деревянного блока.

Соберите ролики с оборудованием в следующем порядке: конец болта, пластиковая втулка, шайба, бронзовая втулка, гайка с резьбой до конца резьбы, переходник ручки крана, прикрепленный к ролику. Скорее всего, вам придется отрегулировать ролики, чтобы устранить любой эксцентриситет, на что может потребоваться время.

Наконец, соберите бункер, чтобы он поместился наверху мельницы, используя оставшуюся древесину.

Список материалов

• (1) 24 дюйма длиной 4 дюйма из ПВХ (не покупайте канализационные трубы, так как стенки слишком тонкие.Разрежьте трубу ПВХ на два равных отрезка)
• (1) Доска 4 ‘x 10 ″ x1 ″
• Фанера толщиной 3/8 дюйма, длиной примерно 2 x 4 дюйма (используется для бункера)
• (4) пропитанные маслом латунные втулки 3/8 ″ ID
• Либо болты 4 x 3 ″ x 3/8 ″; или 2 болта 10 ″ x 3/8 ″
• Шайбы или распорки 3/8 ″ в ассортименте
• (8) гаек 3/8 ″ или (4) нейлоновых стопорных гаек 3/8 ″
• Сверло с головкой под отвертку
• Наждачная бумага
• Дисковая пила / торцовочная пила
• Пила или нож
• Винты для дерева или гипсокартона (1-5 / 8 ″)
• Фитинги для кранов 3/8 ″

Примечания: Хотя стенки трубы из ПВХ имеют толщину около 1/4 дюйма, они все же имеют тенденцию изгибаться при достаточном весе.Я решил эту проблему, заполнив центр труб какой-либо бетонной / затвердевающей замазкой или добавив несколько внутренних вырезов, чтобы минимизировать изгиб. Вы также можете сделать шероховатую внешнюю поверхность труб, чтобы зерна не соскальзывали во время фрезерования. На роликах нет ремня. Между зернами и роликами существует достаточное трение, которое заставляет второй ролик начать вращаться. Общая стоимость составила около 30 долларов.

Функция

Ну, это мельница, поэтому она перемалывает зерно.Я получаю около 68% эффективности с этой мельницей. Чтобы проглотить около 10 фунтов зерна, требуется около двух минут.

Чтобы использовать фрезу, вам нужно зацепить дрель на конец болта с помощью отвертки. Включите сеялку, чтобы начать вращать ролики (труба из ПВХ), а затем добавьте зерно.

как построить дробильную машину

Информация о поставке продукта

Спроектировать и изготовить модель машины для измельчения зерна

Спроектировать и изготовить модель машины для измельчения зерна Рис. 1: Как миелис превращается в кукурузную муку? Рисунок 2: До того, как были изобретены машины для измельчения или измельчения семян миели, для приготовления кукурузной муки требовалось много тяжелой работы.индивидуальная работа. Рисунок 3: Черновые проекты, сделанные другими людьми

Как сделать дробилку зерна для научного проекта

Как сделать дробилку зерна для научного проекта Продукты. Как ведущий мировой производитель оборудования для дробления, измельчения и добычи полезных ископаемых, мы предлагаем передовые и разумные решения для любых требований к измельчению, в том числе, как сделать дробилку для зерна для научных проектов, карьера, заполнителя и различных видов полезных ископаемых.

Постройте собственную зерновую мельницу | Американская ассоциация домашних пивоваров

В прошлом у меня были большие успехи в других проектах DIY, поэтому я начал исследовать, как построить мельницу для зерна.Я знал, что могу сэкономить много денег, покупая зерно оптом и самостоятельно перемалывая его. О стоимости новой зерновой мельницы, которая, как я выяснил, стоила 100 долларов и выше, не могло быть и речи, поэтому я спроектировал и построил свою собственную. Конструкция и материалы зерновой мельницы

Как сделать мощную дробилку из картона — YouTube

Как сделать дробилку из картона | от V.Idea Великая дробилка своими руками из картона. Это дробильная машина, очень горячая игрушечная дробилка, очень безопасная для детей, отлично работает, она может раздавить…

Проект зерновой дробилки для горных пород

Проект зерновой дробилки для горной породы. 30 апреля 2010 г. Выращивание кукурузы является одной из основных сельскохозяйственных культур, как для натурального хозяйства torodev предлагает целенаправленные и целенаправленные действия в рамках этого проекта, чтобы поддержать, например, килограмм зерна кукурузы от сельского фермера в прошлом сезоне в каждом из 5 маркетинговых центров a средний фрезерный станок для кукурузы будет в чате или на сайте.

GR 8 Technology Модель зернодробилки от Фатимы Карр…

Использование кулачка-улитки для демонстрации преобразования вращательного движения в возвратно-поступательное.

Как сделать мельницу из картона и ПВХ! Пшеница и …

Channel Expert Eye Я надеюсь, что если вы посмотрите видео «Зерновая мельница», вам будет легко. не забудьте подписаться на наш канал и поделиться и поддержать наши усилия. Наслаждайтесь этим руководством и …

Самодельная дробилка для зерна Зерновая дробилка — YouTube

Вот наша самодельная дробилка для измельчения зерна для корма для свиней, зерна затем варят, и это спасает их от потери непереваренного цельного зерна, проходящего через их организм.

Самодельная мельница для кукурузы / мельница / Schrotmühle selbstgemacht …

Самодельная мельница для кукурузы / мельница / Schrotmühle selbstgemacht … Самодельная молотковая мельница / недорогая молотковая мельница / молотковая мельница / дробилка … Как сделать мини-кукурузную лущильную машину. | Сделай сам …

Название машины для дробления зерна камнедробилка

дробилка для зерна индейка. Дробилка для зерна turkey kesaiaseu машина для измельчения зерна turkey roduct and build дробильная мельница для золота turkeyhome построить дробильную мельницу для производства золотой индейки, чтобы достичь дробильно-просеивающего типа мельницы, которая дробит материал.Подробнее Названия дробильных машин postcatcherin

как построить дробильную машину | Раствор для руды …

Вальцовые мельницы — дробилки зерна, предназначенные для подачи свежего измельченного зерна в животноводство; таким образом повышая ценность белка для животного. Зерновая дробилка-дробилка для зерна Производители, поставщики и экспортеры… 1 дробилка для зерна кукурузы, пшеницы, бобов, зерновых 2, сельскохозяйственная техника 3, электрическая дробилка для зерна …

Как создать дробильную машину для добычи руды

Как создать дробильную машину для добычи руды.Как сделать свою собственную простую машину Изготовление Как сделать свою собственную простую машину Упрощение Наука Технология Год 4 SA A — полезная машина, которая помогает с переработкой отходов Как я могу сделать, используя все 6 простых машин — Лучший ответ Yahoo Это звучит немного как Руби Голдберг, но это все, о чем я могу думать.

Simple Can Crusher: 4 Steps — Instructables

Simple Can Crusher: Это руководство — как сделать очень простую консервную дробилку. Это построение примерно за 15 минут.Все, что вам нужно, это лом 2х4, петля и несколько шурупов. Изучая самодельные дробилки для консервных банок, я наткнулся на несколько различных методов, начиная с тяжелой …

Проверенные методы измельчения зерна

Цель дробления зерна — раскрыть внешнюю оболочку зерна, обнажая богатые зерна. центр. Хорошо размолотое зерно оставит шелуху нетронутой, как раскрытие моллюска. Это сделает зерновой слой более грубым в ферментере или зерновом мешке, что позволит воде пройти через него и удалить необходимые питательные вещества изнутри.

как построить дробильную машину для зерна

как построить дробильную машину Решение для руды. Валковые мельницы — это машины для измельчения зерна, предназначенные для подачи свежего измельченного зерна в животноводство; таким образом повышая ценность белка для животного. Зерновая дробилка-дробилка Производители, поставщики и экспортеры 1 зерновая дробилка для пшеницы, бобов, зерновых 2 …

Проект зерновой дробилки для камня

Проект зерновой дробилки для горной породы.30 апреля 2010 г. Выращивание кукурузы является одной из основных сельскохозяйственных культур, как для натурального хозяйства torodev предлагает целенаправленные и целенаправленные действия в рамках этого проекта, чтобы поддержать, например, килограмм зерна кукурузы от сельского фермера в прошлом сезоне в каждом из 5 маркетинговых центров a средний фрезерный станок для кукурузы будет в чате или на сайте.

Название машины для дробления зерна камнедробилки

дробилки зерна индейки. Дробилка для зерна turkey kesaiaseu машина для измельчения зерна turkey roduct and build дробильная мельница для золота turkeyhome построить дробильную мельницу для производства золотой индейки, чтобы достичь дробильно-просеивающего типа мельницы, которая дробит материал.Подробнее Названия дробильных машин postcatcherin

как сделать камнедробильную машину мобильные дробилки повсюду

Молотковая дробилка и измельчитель

Молотковая мельница является наиболее известным и наиболее широко используемым дробильным устройством, использующим ударный принцип дробления и измельчения камня.До сих пор мы описывали машины, которые выполняют часть своей работы за счет удара, но единственная описанная машина, в которой это действие играет важную роль, — это валковые салазки и, в частности, валковая дробилка Эдисона, и в этих машинах … МЕХАНИЧЕСКОЙ ДРОБИЛЬНОЙ МАШИНЫ

станки стоят дорого. Чтобы измельчить банки за меньшее время, можно использовать машину для дробления банок с кривошипно-рычажным механизмом с прорезями, имеющую высокую способность к дроблению. Механическая дробилка используется для дробления алюминиевых банок и отходов перфорированного листового металла с целью переработки, а также для удобства хранения.

Простая дробилка для банок: 4 шага — инструкции

Простая дробилка для банок: в этой инструкции рассказывается, как сделать очень простую банку дробилка.Это построение примерно за 15 минут. Все, что вам нужно, это лом 2х4, петля и несколько шурупов. При исследовании самодельных дробилок для жестяных банок я наткнулся на несколько различных методов, начиная с тяжелой …

Проект зерновой дробилки для горных пород

Проект зерновой дробилки для горных пород. 30 апреля 2010 г. Выращивание кукурузы является одной из основных сельскохозяйственных культур, как для натурального хозяйства torodev предлагает целенаправленные и целенаправленные действия в рамках этого проекта, чтобы поддержать, например, килограмм зерна кукурузы от сельского фермера в прошлом сезоне в каждом из 5 маркетинговых центров a средний фрезерный станок для кукурузы будет в чате или на сайте.

Как построить дробильную машину в Узбекистане — TENIC …

Как построить дробильную машину в Узбекистане. Bz4299 нас историческая часть спикер верит в социальный дарвинизм не 488 спикер хочет построить американскую империю, которая больше, чем британская империя489 огромная кровь490 коммерческое превосходство491 коммерческое превосходство492 бог эмиссии, Как построить дробильную машину в Узбекистане.

Домашний измельчитель зерна 101: больше возможностей для вашего зернового завода!

Если перемалывание муки свежего помола недостаточно увлекательно, давайте рассмотрим другие возможности вашей зерновой мельницы! От дробленых зерен для вкусной каши для завтрака и бобовой муки до специй и сахарной пудры — смотрите, слушайте или читайте, чтобы узнать, насколько легко и весело использовать вашу мельницу для производства не только муки!

Мои приключения в пивоварении: сделайте свою собственную мельницу за 25 долларов.00!

Итак, я приступил к созданию дешевой зерновой мельницы и теперь расскажу вам о своем опыте. Во-первых, я нашел ближайший магазин для рукоделия Майклс, но вы, вероятно, можете пойти в любой магазин ремесел, если в вашем районе нет Майклса. Я приобрела эту «макаронную машину», которая предназначена для изготовления тонких слоев глины для поделок. Стоил он около 24 долларов.

Название машины для дробления зерна камнедробилки

дробилки зерна индейки. Дробилка для зерна turkey kesaiaseu машина для измельчения зерна turkey roduct and build дробильная мельница для золота turkeyhome построить дробильную мельницу для производства золотой индейки, чтобы достичь дробильно-просеивающего типа мельницы, которая дробит материал.Подробнее Названия дробильных машин postcatcherin

Gr8 Technology — mstworkbooks.co.za

Спроектировать и изготовить модель машины для измельчения зерна; Влияние технологий на общество и окружающую среду. Из чего сделаны вещи? Что происходит с выброшенными вещами? Как сделать так, чтобы люди не выбрасывали полиэтиленовые пакеты? Делать новые вещи из старых. Из чего сделаны бумага и картон? Как перерабатывают бумагу и картон?

Проектирование и разработка машины для измельчения остатков сельскохозяйственных культур

Проектирование и разработка машины для измельчения остатков сельскохозяйственных культур.Апрель 2013; … портативное и доступное по цене оборудование для измельчения пожнивных остатков в корма для скота. … пропускная способность и подача зерна …

Зерновая мельница DIY с роликами 4,5 дюйма примерно за 30 долларов: Домашнее пивоварение

Это мельница DIY, причем дешевая, поэтому у нее есть свои недостатки (а именно время Я получил около 68% эффективности от этого, тогда как с моей установкой и коммерчески измельченным зерном я обычно получал 70%. Чтобы построить это, вам понадобится (как минимум) дрель, шлифовальный станок или наждачная бумага, циркулярная или торцовочная пила. , и лезвие ручной пилы или нож.

Зернодробилка GT-1 • Сельхозтехника • Radviliškio mašinų …

Зернодробилка GT-1 Зернодробилка предназначена для измельчения различных видов зерна, гороха, гречихи, бобов, кукурузы, семян льна и т. Д. обычно используется для кормления жвачных животных. Измельченное зерно легче переваривается, легче усваиваются питательные вещества.

Зерновая мельница с угловой шлифовальной машиной: 9 шагов — Инструкции

Зерновая мельница с угловой шлифовальной машиной: Как я решаю это сделать Позвольте мне сказать вам вкратце, еда для цыплят дороже, чем кукуруза, и у меня много кукурузы, но кукуруза такие большие для их есть.Также шлифовальные машины тоже дороже, чем я сделал это. Вы можете увидеть все шаги и расставить копейки …

Rock Crusher Grain Machine Project

Rock Crusher Grain Machine Project. 30 апреля 2010 г. Выращивание кукурузы является одной из основных сельскохозяйственных культур, как для натурального хозяйства torodev предлагает целенаправленные и целенаправленные действия в рамках этого проекта, чтобы поддержать, например, килограмм зерна кукурузы от сельского фермера в прошлом сезоне в каждом из 5 маркетинговых центров a средний фрезерный станок для кукурузы будет в чате или на сайте.

Эта машина превращает пустые пивные бутылки в песок всего за …

Эта машина измельчает стеклянные бутылки, превращает их в мелкозернистый песок всего за 5 секунд Люк Дормель 1 марта 2017 г. Как избавиться от бутылки пива как только вы его напьете …

Gr8 Technology — mstworkbooks.co.za

Спроектируйте и изготовьте модель машины для измельчения зерна; Влияние технологий на общество и окружающую среду. Из чего сделаны вещи? Что происходит с выброшенными вещами? Как сделать так, чтобы люди не выбрасывали полиэтиленовые пакеты? Делать новые вещи из старых.Из чего сделаны бумага и картон? Как перерабатывают бумагу и картон?

Название машины для дробления зерна камнедробилки

дробилки зерна индейки. Дробилка для зерна turkey kesaiaseu машина для измельчения зерна turkey roduct and build дробильная мельница для золота turkeyhome построить дробильную мельницу для производства золотой индейки, чтобы достичь дробильно-просеивающего типа мельницы, которая дробит материал. Подробнее Названия дробилок postcatcherin

Самодельная молотилка и лущилка для зерна — Walden Effect

Последний компонент зернового эксперимента в этом году — оборудование.Садоводы часто пропускают выращивание зерновых из-за сложных процедур уборки урожая, обмолота, веялки и лущения. Но домашнее цельнозерновое представило два предмета домашнего обихода, которые я включил в свой список любимых деликатесов. Первый — это барабанная молотилка с педальным приводом — Я украл картинку из книги вот здесь …

Совет по измельчению Biochar (форум biochar в Перми)

Я надеялся, что у кого-то здесь может быть идея, что-то, что я мог бы построить недорого.Размер, на который я бы хотел, чтобы его раздавили, составляет примерно 2 миллиметра. Одна мысль, которая у меня возникла, была какая-то ручная щековая дробилка с ручным управлением. Что-то вроде того, что есть в этом видео, или что-то еще, что сработает, но не за 500 долларов. Недорогое …

Как лучше всего перемолоть зерно в домашних условиях? — Homebrewing Stack Exchange

Зерновую мельницу определенно рекомендуется использовать вместо кухонного комбайна — вы действительно хотите дробить зерно, а не измельчать его. Измельчение зерна разрушает эндосперм, обеспечивая большую площадь поверхности, повышая эффективность, но без образования чрезмерного количества муки.Зерновая мельница, особенно трехвалковая, не рвет …

(PDF) РАЗРАБОТКА Переносной дробилки и измельчения костей …

Переносная машина для дробления и измельчения костей, которую могут использовать небольшие и средняя промышленность была развита из доступных местных материалов по цене пятидесяти тысяч семьдесят найр …

Как самостоятельно измельчить куриный корм | Животные — mom.me

Для более тонкого помола пропустите кукурузу или зерно через кофемолку еще раз.Если во время процесса измельчения кофемолка засорилась, попробуйте повернуть рукоятку в обратном направлении и затем обрызгать ее сжатым воздухом. … Как самостоятельно измельчить куриный корм; Наделите ее силой. Будь ее деревней. Сформируйте мир.

Похожие сообщения:

Удивительная самодельная дробилка для зерна В сказочных предложениях

Придайте своей ферме или бизнесу новую силу производительности с удивительно продвинутой домашней дробилкой для зерна , доступной на Alibaba.com. Самодельная зернодробилка поставляется с заманчивыми скидками, а также с прогрессивными изобретениями и технологиями, которые включают в себя все желаемые качества.Таким образом, они делают процессы производства кормов легкими и высокоэффективными в соответствии с вашими потребностями. Изготовленная из прочных и прочных материалов, самодельная зернодробилка предлагает вам долгий срок службы и неизменно высокое качество в течение длительного периода.

Замечательная самодельная зернодробилка имеет широкий спектр моделей и конструкций, которые учитывают различные индивидуальные и коллективные потребности. Их высокая производительность обеспечивается за счет привлечения известных поставщиков и дистрибьюторов самодельных зернодробилок на Alibaba.com. Их конструкции и разработки включают механизмы экономии, гарантируя, что они остаются эффективными и действенными даже при низком потреблении электроэнергии. Используйте различные модели и размеры самодельной зернодробилки , выбирая те, которые соответствуют вашим требованиям.

Самодельная дробилка зерна из-за низкой стоимости приобретения обеспечивает максимальное соотношение цены и качества. Это дополнительно дополняется их низкими эксплуатационными расходами, включая легкодоступные запчасти и доступную стоимость ремонта.Самодельная зернодробилка также проста в эксплуатации и обслуживается в оптимальных рабочих условиях. Все производители и продавцы самодельной зернодробилки на этом сайте предоставляют их вместе со своими инструкциями по эксплуатации, которые помогут вам извлечь из них максимум пользы при сохранении безопасности.

Примите решение сегодня и купите подходящую машину для своей фермы или бизнеса. Воспользуйтесь преимуществами этой неотразимой самодельной зернодробилки на Alibaba.com и оцените качество. Вы можете запросить индивидуальные продукты в отношении логотипов и принтов.Найдите подходящую самодельную дробилку зерна на сайте и поднимите свою производительность на новый уровень.

Моторизация зерновой мельницы для домашнего пивоварения — NC Home Brewing

Любой, кто меня знает, знает, что я люблю возиться. Мое хобби домашнее пивоварение породило бесчисленное множество других увлечений — плотничество (подставка для варки, холодильник для брожения, бар), токарная обработка дерева (ручки крана), электричество (eHERMS, мешалка, варочный робот), ведение блога (да), пайка (eHERMS, brewbot) … идея.

Итак, когда я недавно сел, чтобы подумать о своих следующих шагах в моем путешествии по домашнему пивоварению, я хотел сосредоточиться на том, чтобы сделать некоторые из более утомительных задач проще и приятнее.И это начинается с помола зерна.

У меня есть старая мельница для измельчения ячменя. Он работает нормально, но ролики немного предупреждают, и я подумываю о скором обновлении до 3-роликовой Monster Mill (если вы хотите купить мне рождественский подарок…). Но это не пост об обзорах мельниц (я это уже делал), а о процессе фрезерования.

Когда вы перемалываете зерно, если вы похожи на меня, то одной рукой вы либо нажимаете на спусковой крючок, либо проворачиваете сеялку, а другой рукой держите основание на ведре (потому что, если вы этого не сделаете, вы неизбежно получите зерно по всему полу вашего гаража … да, я сделал это, и да, я все еще варил на нем пиво), а затем вам нужна другая рука, засыпающая зерно в бункер.И если вы не один из тех, кому повезло с тремя руками, тогда это немного сложный танец.

Решение, к которому я пришел, состоит в том, чтобы прикрепить мельницу к стационарной фрезерной станции (чтобы мне не нужно было держать основание и не рисковать зерном на полу гаража) и включить мельницу, чтобы я только нужно нажимать переключатель вместо того, чтобы удерживать спусковой крючок на дрели. Это освобождает мои руки, чтобы измерить зерно и загрузить его в бункер.

Мотор и дрель

Вы можете моторизовать свою мельницу, используя настоящий двигатель (используемые двигатели мощностью 1/3 или 1/2 л.с. работают отлично), или вы можете использовать низкоскоростную дрель с проводом в качестве двигателя.Вот несколько плюсов и минусов для каждого:

Мотор

• Купить новый может быть дорого, но легко найти подержанный и может прослужить долго
• об / мин обычно составляет 1750, но вы хотите измельчать зерно со скоростью около 200-300 об / мин, поэтому вам также понадобится ремень и большой шкив, чтобы снизить частоту вращения почти в 10 раз, что является добавленной стоимостью
Моторы
• с низкой частотой вращения (менее 500 об / мин) очень трудно найти и обычно не обладают мощностью, необходимой для работы мельницы.
• Достаточно легко подключается к выключателю

Сверло

• Низкоскоростные дрели трудно найти бывшими в употреблении, но они недорогие новые (вот одна от Harbour Freights за 50 долларов)
• Можно установить на фрезерную станцию ​​с помощью U-образных болтов
• Чтобы не удерживать спусковой крючок, вам понадобится дрель с фиксатором спускового крючка, чтобы он оставался включенным, или вам нужно найти другие средства удержания спускового крючка, например, стяжку-молнию.
• Если вы застегиваете курок на молнии, вам следует подключить дрель к выключателю питания или подключить ее к сетевому фильтру, чтобы вы могли включать и выключать его, щелкая выключателем.

Очевидно, что у любого из вариантов есть свои недостатки, но, будучи человеком, заботящимся о ценах, и не желая слишком сильно увлекаться проектом DIY, я решил купить низкоскоростную буровую установку у Harbour Freights and используя это как двигатель.

Я перепрофилировал древесину со своего старого варочного стенда для постройки фрезерной станции. Мне пришлось использовать второй слой фанеры под фрезой, чтобы поднять приводной вал до уровня патрона дрели. Как только все было выровнено, я просто использовал лобзик, чтобы вырезать отверстие ниже того места, где должна быть мельница, чтобы зерно могло проваливаться, установил мельницу на стол, а затем прикрепил сверло. Сверло крепится к столу с помощью одного U-образного болта.

Низкоскоростная дрель с регулируемой скоростью от 0 до 500 об / мин в зависимости от того, насколько сильно вы нажимаете на спусковой крючок.Я хотел удерживать около 200-300 об / мин, поэтому я использовал стяжку-молнию, чтобы удерживать спусковой крючок примерно на полпути.

Затем сверло подключается к сетевому фильтру, установленному на передней части фрезерной станции. Затем я могу использовать переключатель на сетевом фильтре, чтобы включать и выключать мельницу.

Я также выбрал мусорное ведро на 41 кварту под столом, чтобы улавливать измельченное зерно. Это позволяет мне уместить все мое зерно для партий по 10 галлонов в одно ведро вместо того, чтобы использовать два ведра по 5 галлонов.

Сообщите мне, как вы справляетесь с утомительной задачей помола зерна — будь то просто накануне вечером или если вы подключили его к стационарному велосипеду, чтобы вы могли торговать зерном через мельницу в день варки. Если кто-то еще моторизовал свою мельницу, используя другую технику, я тоже хотел бы об этом услышать!

Моторизуйте вашу зерновую мельницу: проекты

Список деталей

• Шкив, диаметр 1/2 дюйма x 1,5 дюйма 3,50 доллара США
• Шкив 1/2 дюйма x 10 дюймов 15 долларов США.00
• 1/2 ”x 44” L3 ремень 7,00 $
• Фанера для основания 4,00 $
• Фанера / МДФ для бункера для зерна 2,00 $
• Мазонит для бункера для зерна 2,00 $
• Болты для зерновой мельницы 1,50 $
• Винты для крепления бункера и двигателя 2,25 $
• Разные гвозди, шурупы, скотч, клей 2,00 $

Хотя вы можете приготовить хороший светлый эль, портер или пшеничное пиво с помощью набора, полностью содержащего экстракт, большинство пивоваров используют дробленое зерно в пивоварении. Неизбежное желание добавить «немного чего-то особенного» побуждает пивоваров замачивать специальные зерна или даже выполнять мини-затор.Для этого требуется зерно — солодовое, жареное, поджаренное или даже сырое.

Большинство магазинов домашнего пивоварения, как местных, так и интернет-магазинов, продают предварительно измельченное зерно. Однако, как и любой другой сельскохозяйственный продукт, от арахиса до граната, свежесть является ключевым фактором. Недавно измельченное зерно более свежее.

Итак, вы спросите, как измельчают зерно? Ответ заключается в том, что правильно измельченное зерно сжимается, ломается и прессуется на куски рифлеными пластинами (кукурузная мельница или жерновая мельница) или роликами с текстурированной поверхностью. Хорошо измельченное зерно должно иметь крупные куски (половинки и четверть ядра) с минимальным количеством муки и кусочков (кусочков зерна).

Согласно Briess Malting, хорошая мельница отделяет шелуху зерна от эндосперма, оставляя шелуху относительно неповрежденной, а затем разбивает эндосперм на несколько частей вместо того, чтобы разбивать его на мелкие кусочки и муку. При идеальном распределении по размерам 80 +% частиц зерна имеют размер «сито 14–30 меш». Это означает, что если вы бросите измельченное зерно в обычный проволочный кухонный дуршлаг, который имеет 14–30 отверстий на дюйм, 80% измельченного зерна должно остаться после некоторого сильного встряхивания.Это хороший способ проверить как свою любовь, так и магазин домашнего пивоварения.

«Чрезмерно мелкие частицы эндосперма и шелухи создают сложную проблему, с которой сталкиваются многие небольшие пивоварни, — время фильтрации», — говорит Брисс Мальтинг. Другими словами, слишком много мелких частиц склеивает материал, замедляя фильтрацию и увеличивая время выщелачивания танинов и других резких или вяжущих ноток вкуса.

Коммерческие пивоварни, многие микропивоварни и солодовни имеют большие мельницы, которые используют несколько пар валков для измельчения зерна.После каждого этапа зерно можно пропустить через сито, которое отделяет более мелкие частицы, чтобы предотвратить их повторное измельчение. Домашние мельницы обычно имеют одну пару роликов, хотя некоторые используют три ролика.

Почему бы просто не купить предварительно измельченное зерно в местном магазине домашнего пивоварения? Три веские причины: недробленое зерно обычно дешевле, дробление непосредственно перед затиранием обеспечивает максимальную свежесть, и вы можете настроить измельчение для максимального выхода и фильтрации (фильтрации сусла через слой зерна) в своей системе.

Как и зачем

Обычный бурильный двигатель может приводить в действие большинство мельниц. Проблема с этим подходом в том, что хотя он работает, он просто работает слишком быстро. Оптимальная скорость вращения валков для небольших домашних пивоварен составляет 150–200 об / мин. Дрели и большинство электродвигателей переменного тока работают со скоростью 1750 об / мин (60 циклов переменного тока в США). Для более медленной работы мельницы следует использовать шкивы и ремни или дорогой мотор-редуктор.

Двигатели распространены повсеместно. Совершите круиз по любому району на пару недель, и вы, несомненно, найдете пригодный для использования двигатель мощностью 1/3 лошадиных сил от печи, стиральной машины, сушилки, посудомоечной машины — список бесконечен.У меня как минимум три! Пара шкивов, и вы почти готовы, но все дело в деталях.

Если вы начинаете с нуля, вам необходимо установить новую мельницу на поддерживающую конструкцию, которая будет удерживать мельницу и двигатель, сконструировать бункер для зерна подходящей емкости и добавить шкивы и ремень. Если вы управляли фрезой вручную или сверлильной машиной, мы покажем вам, как добавить подходящий двигатель.

Большинство мельницы может быть установлена ​​выше или ниже их опорной платформы; многие производители рекомендуют размещать фрезу под опорой.Это упрощает установку зернового бункера, но немного усложняет установку большого ведомого шкива. (Шкив — это правильная терминология для того, что большинство из нас называют шкивом.)

Ручные фрезы можно установить на доску и бросить дробилку прямо в ведро. Мельницу с электроприводом или ручным приводом можно установить на большую доску, прикрепленную к столу, с ковшом под мельницей для сбора измельченного зерна. Или вы можете создать отдельную шлифовальную станцию. Я выбрал именно этот вариант — простую стойку, на которую опирается мельница и двигатель, с ковшом внизу.

Если у вас уже есть мельница, вам нужно будет выполнить всего несколько шагов. Сначала определите скорость вашего мотора. Некоторые из них медленнее 1750 об / мин. Предполагая, что ваш двигатель имеет 1750 об / мин, вам необходимо рассчитать правильный диаметр входного шкива и диаметр ведомого колеса. (См. Следующую формулу). Большинство из вас получат приводной шкив 1/2 дюйма (13 мм) x 1,5 дюйма (40 мм) и ведомый шкив 1/2 дюйма x 10 дюймов (250 мм). Доступны переходники для увеличения приводных валов с 3/8 дюйма до 1/2 дюйма, так что не сдавайтесь, потому что ваша мельница поставляется с входным валом меньшего размера.

Чтобы обеспечить минимально возможную скорость, я использовал вход 1,5 дюйма и ведомый шкив 10 дюймов. Вместо «правильного» клинового ремня 4L (1/2 дюйма x 5/16 дюйма) я использовал более тонкий ремень 3L (3/8 дюйма x 7/32 дюйма). Поскольку более тонкий ремень движется ниже по шкиву, я получить меньший эффективный привод 1,05 дюйма, а ведомый шкив относительно не изменится при кажущемся ведомом диаметре 9,55 дюйма. В результате моя мельница работает примерно со скоростью 185–200 об / мин.

Лучший способ рассчитать правильный диаметр ведущего и ведомого шкивов — использовать таблицы, опубликованные в Grainger и других каталогах промышленных товаров (www.grainger.com/Grainger/wwg/ catalog) или с помощью этого онлайн-калькулятора: www.csgnetwork.com/pulleybelt calc.html.

Шаг за шагом к правильной солодовой мельнице

Шаг первый: Сделайте опорную стойку (если хотите). Некоторые из вас предпочтут закрепить конструкцию на прочном столе (вся сборка весит примерно 40 фунтов или 18 кг). Я сделал складную стойку открытой U-образной формы, которая достаточно высока, чтобы вместить большинство ведер под мельницей. увольнять. Стенд имеет три Н-образные ножки, соединенные петлями.К нижней стороне платформы мельницы я добавил шипы размером 1 дюйм x 1 дюйм (25 мм x 25 мм). Готовая U-образная опора плотно прилегает к шипам, а более короткие ножки прикрепляются к концевым шипам для дополнительной жесткости.

Шаг второй: Установите мельницу на опорную конструкцию. Я сделал шахту из фанеры, 3/4 «x 12» x 24 «(20 мм x 305 мм x 610 мм), чтобы оставить место для установки двигателя и бункера.

Шаг третий: Вырезать прямоугольник в опорное основание, чтобы передать зерно на мельницу. Шахта смещена на 1 дюйм (25 мм) сбоку и имеет размер 4.5 дюймов x 1,5 дюйма (120 мм x 40 мм)

Шаг четвертый: Установите мельницу. Я не могу указать вам местонахождение; каждая мельница индивидуальна. Просверлите отверстия большего размера, чем необходимо, для регулировки. Для моей фрезы CrankandStein я просверлил отверстия 5/16 дюйма (8 мм) для болтов 1/4 дюйма (6 мм). Используйте болты с плоской головкой и шайбы для регулировки фрезы. (Я не использовал их изначально и столкнулся с некоторым заеданием роликов, пока не перешел на плоскую головку.)

Шаг пятый: Постройте зерновой бункер. Я использовал размеры, аналогичные размерам полиэтиленового контейнера, который я использую для перевозки до 14 фунтов (7 кг) зерна — это максимальная вместимость моего заторного чана.Бункер имеет высоту 10 x 12 дюймов (250 мм x 300 мм) с углом наклона 45 ° для подачи зерна на мельницу.

Сначала я отрезаю фанеру 3/4 дюйма (20 мм) по размеру сторон, а затем два торца из тонкого мазонита. Сформировать углы в 45 ° было несложно. Я нашел центр каждый, измеренный боковую часть 3/4” (20 мм) в каждую сторону от центра, чтобы сформировать 1.5” (40 мм) в горле, аналогичным отверстию в монтажной плате. Добавление планок 1/2 ”x 1/2” (13 мм x 13 мм) (поддерживающих деревянных блоков) под углом 45 ° заняло несколько минут. Они прикручены к фанере и обрезаются заподлицо.

Наконец, я прикрутил оба конца мазонита к одной стороне и приклеил горячим клеем оба куска мазонита размером 6 дюймов на 8 3/4 дюйма к шипам. Потом прикрутил с другой стороны. В результате получился ящик с наклонными сторонами, через который зерно направляется в мельницу. (Это не идеально, почти 4 дюйма пола остается незащищенным. Я могу смириться с этим или добавить еще одну деталь, чтобы завершить воронку.)

Вы захотите каким-то образом прикрепить бункер к основной доске, когда вы закончили со строительством и выровняли все части.Я сделал мину съемной, навсегда прикрепив деревянные блоки к двум сторонам бункера и прикрутив эти блоки к базовой платформе. Когда мне нужно почистить или модифицировать бункер или мельницу, я могу удалить винты за секунды.

Шаг шестой: Присоедините большой ведомый шкив к зерновой мельнице, а меньший шкив — к двигателю. Линия их точно и закрепить двигатель на опорную плиту. У большинства моторов уже есть каретка, если она отсутствует. Обязательно прорежьте монтажные прорези, а не отверстия в основании, чтобы вы могли регулировать натяжение ремня, а также легко его подогнать.

Шаг седьмой: Измерьте длину ремня. Самый простой способ измерения — использовать тканевую сантиметровую ленту. Мой пояс 44 дюйма (117,6 см) в длину.

Шаг восьмой: Присоедините ремень и натяните двигатель. Не затягивайте ремень слишком сильно; лента должна иметь возможность проскальзывать в случае заклинивания роликов мельницы. Моя мельница требует вращения по часовой стрелке; двигатель установлен для обеспечения этого вращения. Проверьте скорость вращения вашего двигателя и требования мельницы.

Шаг девятый: Сделайте кожух ремня.Не пренебрегайте этим шагом. Если ваш палец зажат между ремнем и шкивом, вы, скорее всего, получите ампутацию. Я сделал кожух ремня из лома мазонита 21/2 «x 20» и обрезного картона 3/4 «x 1 1/2». По сути, он имеет L-образную форму и крепится к зерновому бункеру винтами. Кромка 2 1/2 дюйма проходит над ведомым колесом и ведущим шкивом.

Когда вся конструкция будет завершена, разберите механические части и уплотнение, затем покрасьте или закрасьте деревянные поверхности, чтобы защитить их.Соберите, сделайте снимок и отправьте его BYO, чтобы поделиться! (Пришлите нам тоже пива, пока ты там!)

как построить дробилку для зерна

Сделайте свою собственную мельницу за 25,00 долларов!
