Самодельный электровелосипед своими руками

Даже обычного велосипеда сегодня не купишь за 100$, не говоря уж о современном электровелосипеде. Но «вписаться» в указанную сумму могут те, кто в состоянии его собрать самостоятельно, в магазине купив требующиеся детали. Для тех, кто имеет маломальские навыки работы с обычным инструментом и  опыт работы на станках, это не будет проблемой. Предлагается один из способов, который поможет тем, кто желает иметь велосипед с электромотором.

Отличный электровеклосипед своими руками

Основным требованием предложенного способа будет точность, с которой должны быть установлены все элементы (для чего и необходим станок токарный).

Первый шаг

Чтобы собрать самому велосипед с электромотором, нужны инструменты и недорогие материалы, а также доступ к сверлильному станку, токарному и агрегату для сварки. Понадобятся также инструменты обычные — плоскогубцы, например, штангенциркуль (большой), ножовка по металлу, приспособления, используемые при монтаже цепи, инструменты для резки металла, фрезы, плашки, метчики и блок V-образный.

Теперь о материалах. Приобрести придется на девять зубьев ANSI звёздочку #40, запастись железным уголком, подшипниками, круглой болванкой стальной (диаметр 0,5″ — 1″), ремнями клиновыми и двумя шкивами для них, диаметром один дюйм и четыре. Их можно готовые купить или на выточить на станке.

Шаг второй

Лучше, если старая конструкция имеет несколько передач: тогда на новом велосипеде достичь легко более высокой скорости. Придется заняться поисками старого мотора и аккумуляторной батареи 12 В, спросить которые рекомендуется в сервисных центрах, занимающихся ремонтом колясок инвалидных.

Шаг третий — тоже очень серьезный, на котором придется самостоятельно изготовить для подшипника, колесо наружное и промежуточный вал.

Возможно, вам повезет, и колесо окажется на подшипнике старого велосипеда. Ну, а, если фортуна не столь благосклонна, его необходимо изготовить.

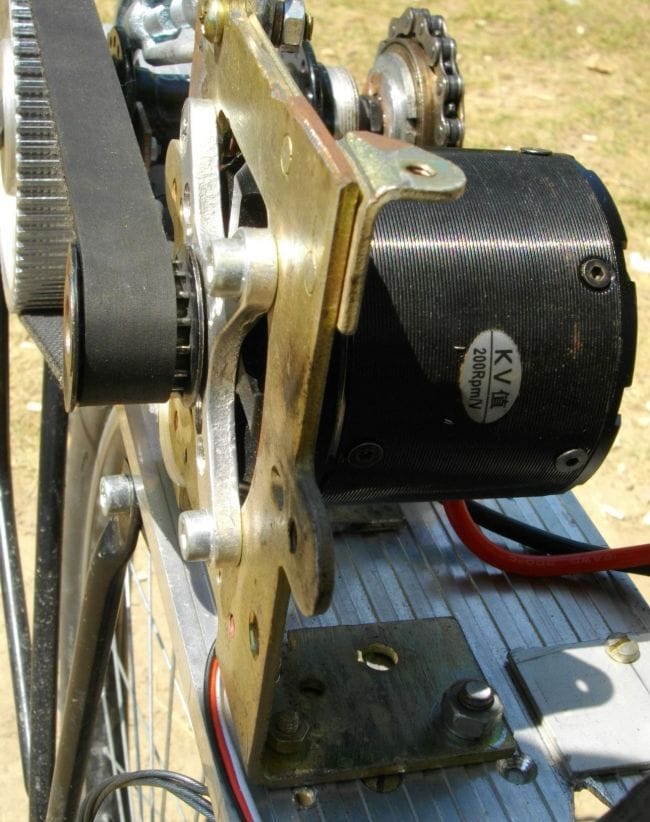

По форме и размеру все валы промежуточные одинаковы, но сначала приобретаются: большой  ролик, подшипники нужные и звездочка.

В соответствие с ее диаметром, подбирается болванка. Если диаметр равен половине размера самой звездочки, болванка понадобится размером 5/8 размера звездочки. Здесь и пригодится токарный станок, который поможет выточить вал: с двух концов болванки участки в диаметре будут равны 1/2 размера звездочки, а средний — 5/8. Средняя часть (утолщенная) будет предотвращать проскальзывание вала вперед и назад.

С помощью V-образного блока заготовку закрепляют, для просверливания отверстий, которые находиться должны строго по одной линии.

Шаг четвертый нужен для модификации звездочки.

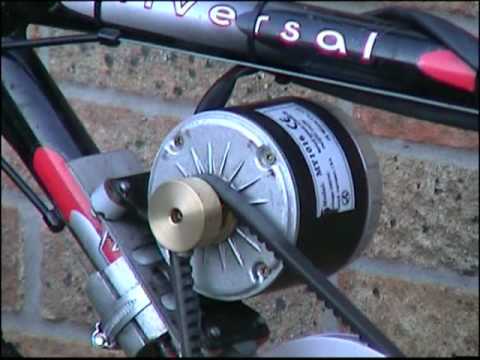

Если из-за своей ширины не подходить к цепи велосипеда звездочка, но ее легко подрезать на станке, используя резец подрезной. Подрезав ее 0,1 дюйма, с помощью резцовой каретки изменяем наклон зубьев так, чтобы с обеих сторон он был одинаков. Здесь же можно заняться обработкой ведущего шкива.

Просверлить осталось в круглой заготовке из алюминия отверстия, которые бы точно соответствовали диаметру отверстий вала – 1 дюйм. Возможно, вам попадется мотор, в котором в этой операции не будет необходимости, т.е. отверстие на нем уже будет просверлено, чтоо было бы неплохо.

Шаг пятый

Теперь, когда выполнена большая часть работы, можно собирать промежуточный вал, если уже в магазине куплены: цилиндрические штифты и винты. Если выточено все точно, то проблем не должно возникнуть.

Если на этом этапе все прошло успешно, можно переходить к цепи, для установки которой потребуются специальные инструменты. Разъединив ее и продев сквозь переключатель скоростей, нужно закрепить в кассете за среднюю звездочку.

При этом, переключатель должен находиться в том же положении, что при езде. Выбрав длину (для чего два конца устанавливаются рядом), нужно ее разъединить (убедившись, что пин закреплен на конце, иначе соединить вновь ее будет сложно).

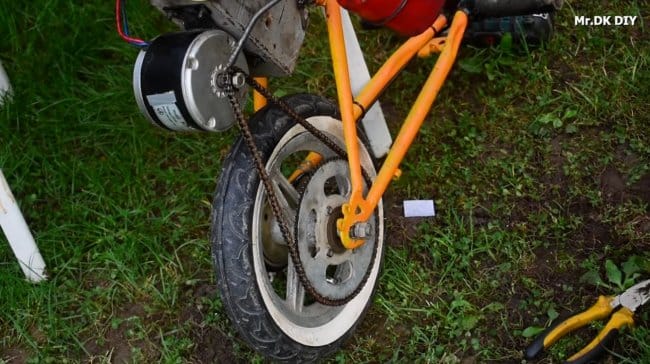

Шаг 9: Тестирование цепи без нагрузки.

Тестируем цепь, чтобы убедиться, что она не будет слетать. Для этого конструкцию ставим вверх колесами, устанавливаем самую низкую из задних передач, соединяем провода и аккумулятор (одной рукой), второй придерживая внизу мотор. Все должно пройти удачно, если делалось по инструкции. Ну, а если все-таки цепь слетела, значит, ищем причину. Возможно, широковата звездочка (тогда ее сточить нужно немного). Возможно, проскальзывание ремня связано с тем, что недостаточно его натяжение или установлена высокая передача. Ну, и еще может быть причина в плохо выровненной звездочке.

Если же испытания прошли удачно, можно крепить двигатель и аккумулятор, А это означает, что новый велосипед практически готов.

Можно переходить к самому волнующему, но и наиболее приятному моменту — испытанию электоровелосипеда!

Ссылка на полную статью со всеми шагами в подробности:

http://velofun.ru/do-it-yourself/kak-sdelat-elektrovelosiped-svoimi-rukami-iz-komplekta-cenoy-100-dollarov.html

http://istinnoe-rodaslavie-dukhoborie.webnode.ru/news/elektrovelosiped-svoimi-rukami-/

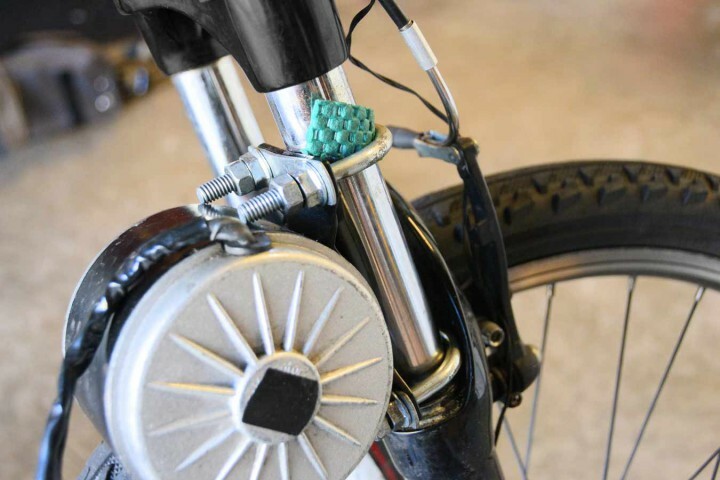

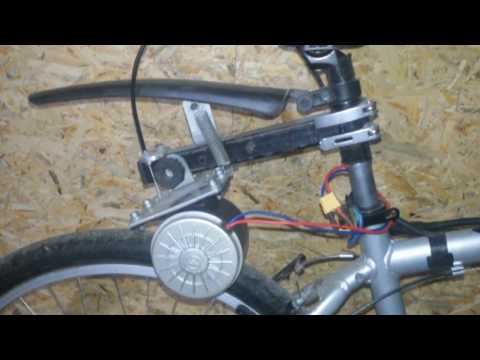

Навесной электропривод для обычного велосипеда

Электровелосипеды Электротранспорт

aKa Ka3aK самодельный, электрический велосипед, электропривод

Поклонников велоспорта не нужно убеждать в многочисленных преимуществах этого вида физической активности. Велосипедная индустрия встречает новые тенденции и технологии, предлагая своим пользователям все новые и новые решения. В настоящее время набирают популярность экоэлектрические велосипеды. Однако вам не нужно покупать новый велосипед, чтобы проверить преимущества двухколёсного электрического велосипеда. Электропривод для велосипеда поможет вам по невысокой цене превратить наш любимый двухколёсный транспорт в электрическую версию.

Это действительно того стоит?

Электрический велосипед — это решение многих проблем людей, живущих в больших городах. Благодаря ему мы избегаем пробок, движемся быстрее и легко добираемся до работы, учёбы или встречи. Нам не нужно беспокоиться о парковочном месте, которое становится всё сложнее в центре больших городов. Мы не несём никаких дополнительных расходов, связанных со страховкой или другими сборами. Это экологически чистый вид транспорта, благодаря которому мы способствуем сокращению выбросов выхлопных газов в окружающую среду. Ежедневная доза упражнений поддерживает наше здоровье, иммунитет и физическое состояние. Нам не нужно беспокоиться о значительных подъёмах или дистанциях. Навесной электродвигатель велосипеда даёт нам дополнительную мощность, которая снимает нагрузку с тела и поддерживает нас даже во время сложных маршрутов. Если вам надоели пробки и вы хотите быстрее двигаться по многолюдным городским улицам. Если вы любите кататься на велосипеде, но боитесь перегрузить своё тело и приложить слишком много усилий — вам стоит подумать о покупке электропривода для любимого велосипеда.

Электромотор велосипеда

Вообще, если обратится к недалекой истории, то скажем ещё в 2000 году, электровелосипед не был так широко распространен и у нас его можно было получить только переделав самостоятельно обычный. Проще всего было для этого использовать обычный двигатель от шуроповерта, ну или что-то мощнее если проект серьёзный.

Затем с развитием направления, электродвигатели для персонального транспорта, так же как и перевод обычного транспорта на электрическую тягу, стали отдельным направлением. Сейчас можно собрать электровелосипед, внешне практически не отличающим себя от обычного велосипеда.

Итак, перед покупкой электродвигателя для велосипеда необходимо выбрать его тип. Это будет зависеть от того, как он будет крепиться к велосипеду.

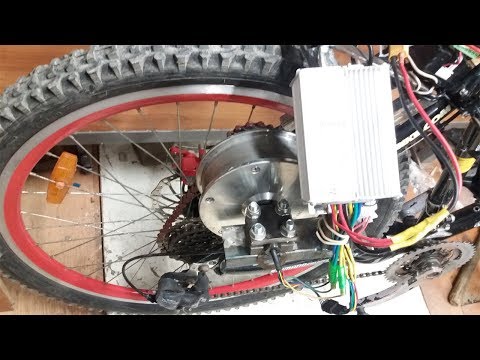

Передний ступичный мотор(в народе мотор-колесо) самый простой по конструкции. В сочетании с аккумулятором, установленным на багажнике, это гарантирует хорошее распределение веса.

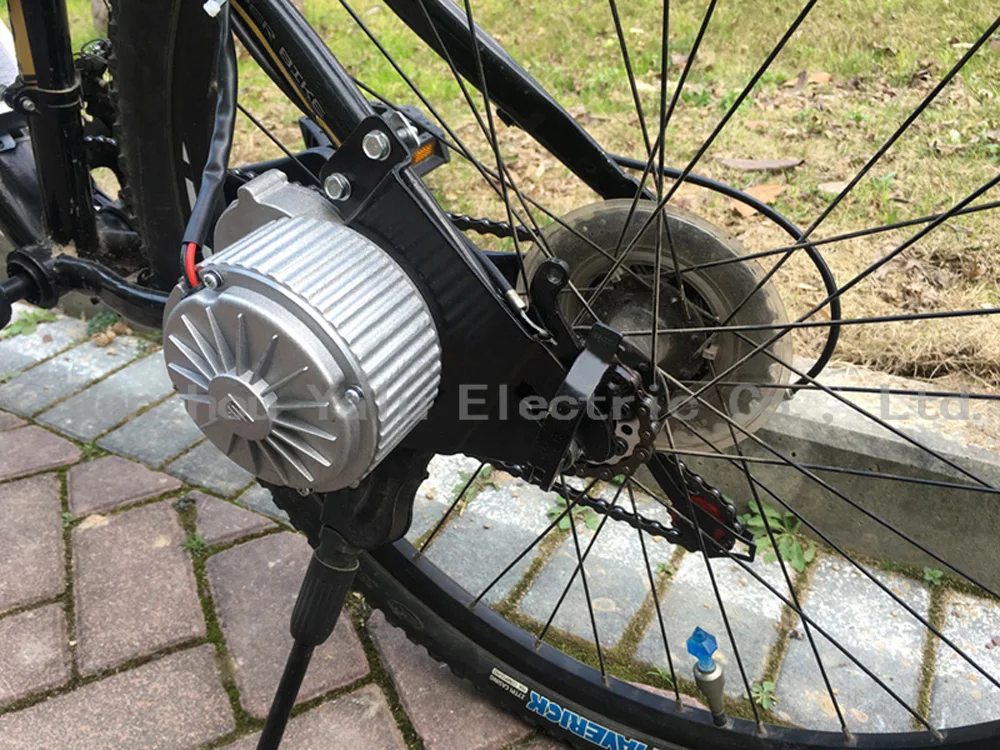

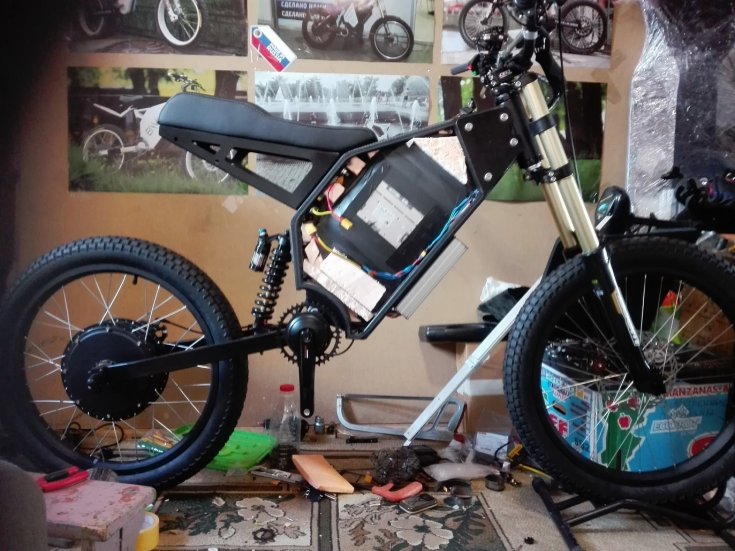

Двигатель в заднем колесе передаёт мощность напрямую на это колесо и снижает риск заноса. Этот тип будет хорошо работать при езде на велосипеде по мокрой дороге или бездорожью благодаря лучшему сцеплению заднего колеса.

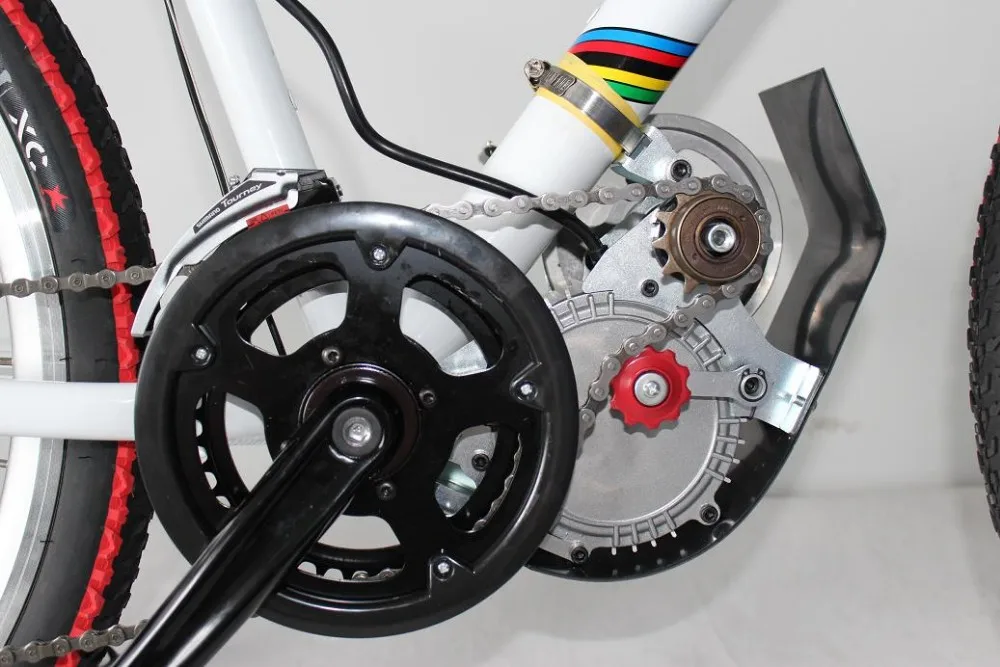

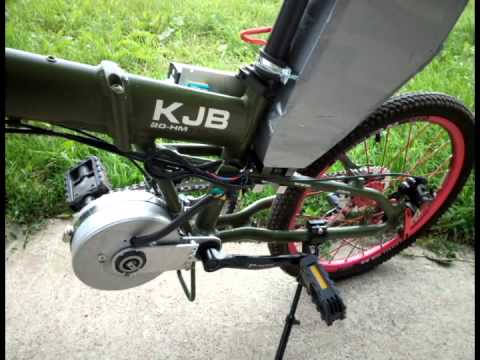

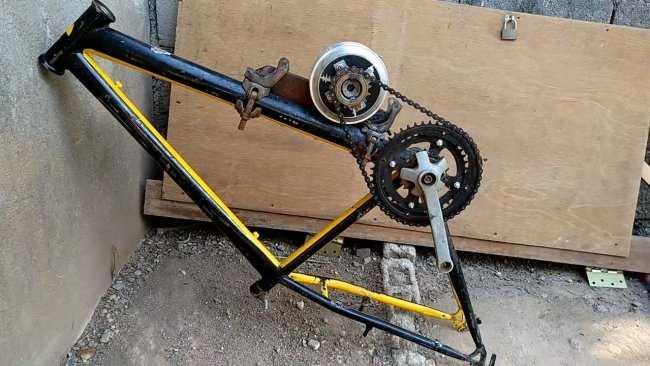

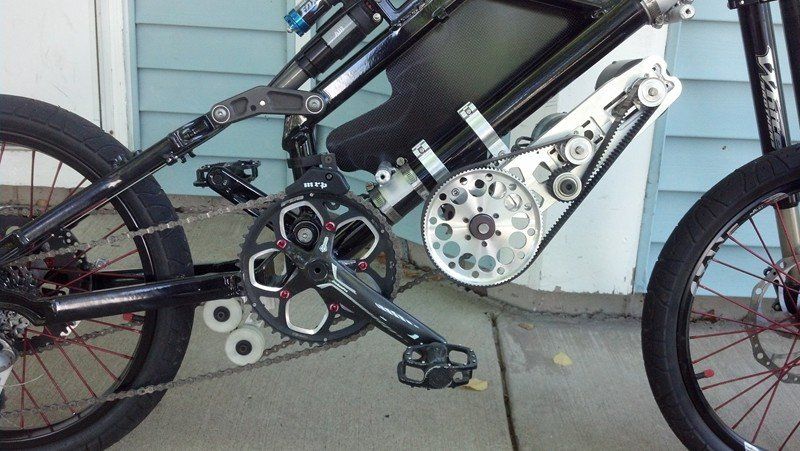

Центральный двигатель(или мид-драйв) устанавливается на месте оси каретки и соединяется с кривошипом. Благодаря этому мы можем преодолевать самые крутые подъёмы, потому что в сочетании с задними переключателями мы можем регулировать крутящий момент, передаваемый на заднее колесо. Такой тип двигателя имеет более высокий крутящий момент, чем другие типы, и обеспечивает идеальное распределение веса.

По мнению людей, которые профессионально собирают электродвигатели на велосипеды, центральный — лучший тип. Правда к настоящему времени мид-драйв доступен не каждому желающему из-за большой их стоимости.

Покупая электродвигатель велосипеда, мы должны обращать внимание на мощность и крутящий момент. Чаще и дешевле всего встречаются двигатели мощностью 250 Вт, но есть и более мощные (350 Вт, 500 Вт, 750 Вт, 1000 Вт и др). Чем больше мощность двигателя, тем больше его вес и потребность в энергии. Например, двигатели мощностью 500 Вт также питаются более высоким напряжением — 48 В по сравнению с 36 В для моделей с меньшей мощностью. Электропривод для велосипеда помимо мотора требует установки аккумуляторной батареи. На рынке мы можем найти готовые комплекты или батареи отдельно. Батарею велосипеда можно установить на раму или стойку. Чем больше ёмкость выбранного аккумулятора, тем больше километров мы можем проехать без подзарядки. Однако он связан с более крупными размерами и весом, поэтому при выборе следует учитывать размер и тип велосипеда. В маленькую рамку или при отсутствии багажника уместить большую батарею будет сложно.

Как это сделать?

Электропривод на велосипед мы можем установить сами, при наличии хоть каких-то технических навыков. А также потребуются небольшие знания в области велосипедостроения и электроники.

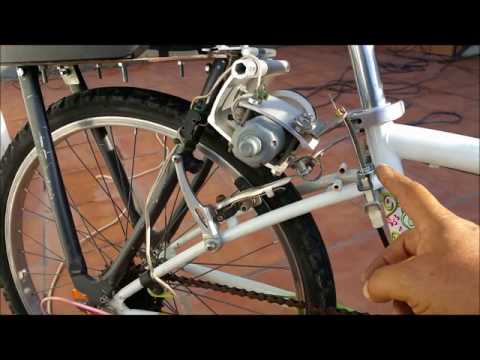

Первый этап работ — это установка двигателя на раму велосипеда. Если мы выбрали центральный двигатель, нам придётся разобрать кривошип и нижний кронштейн в том месте, где мы крепим двигатель с кривошипом.

Затем прикрепите аккумулятор, это достаточно творческий процесс. Батареи для велосипедов сейчас можно встретить абсолютно неожиданных размеров и форм. Пожалуй можно даже сказать, что в сборке аккумуляторов в наше время, не победили только физику и химию. В самых простых случаях, для первых экспериментов(если мы набираемся опыта), можно попробовать «наколхозить»:

Подключение аккумулятора и органов управления двигателя происходит через контроллер управления. У мид драйвов, часто он находится в одном корпусе с самим электродвигателем. У мотор-колес, исполнение с контроллером управления внутри колеса тоже есть(достаточно известный MagicPie от GoldenMotors), хотя это не очень популярный вариант. Какие фишки за что отвечают, чаще всего, подписаны или информация есть в инструкции. Если уровень Ваших технических навыков не очень большой, следует обратить внимание на комплекты для электрификации. Это избавит от необходимости подбирать все характеристики между собой. Хотя и уберет некоторую гибкость в сборке.

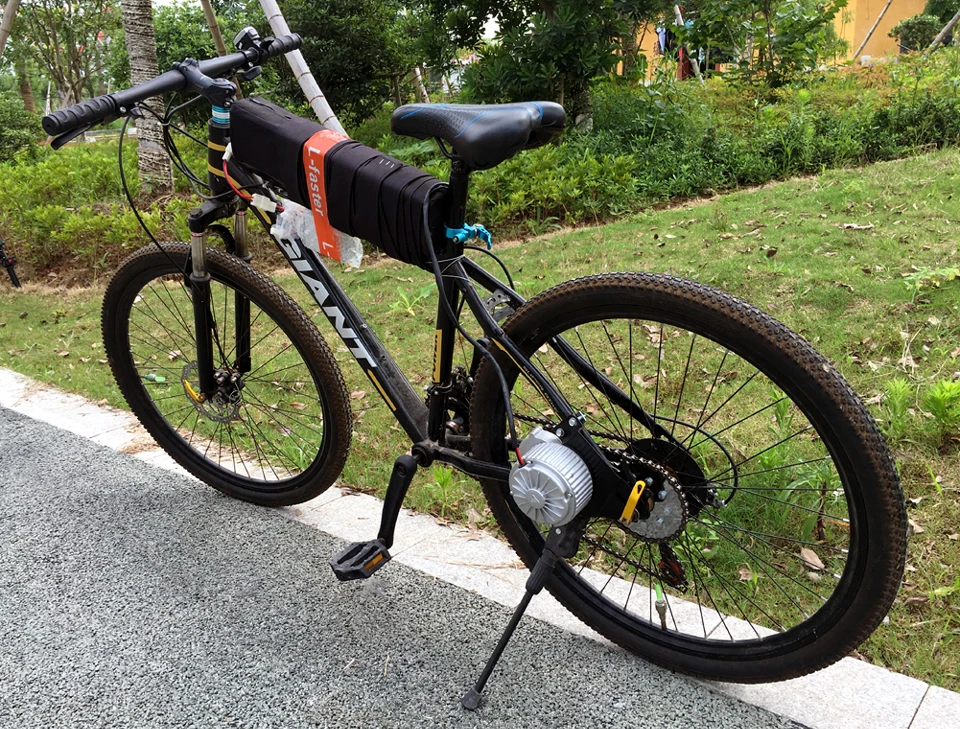

Далее последовательно присоединяем различное электрооборудование и аксессуары:

  • ручку газа
  • датчик скорости,
  • дисплей,
  • тормозные рычаги с датчиками,
  • освещение,
  • прочее оборудование.

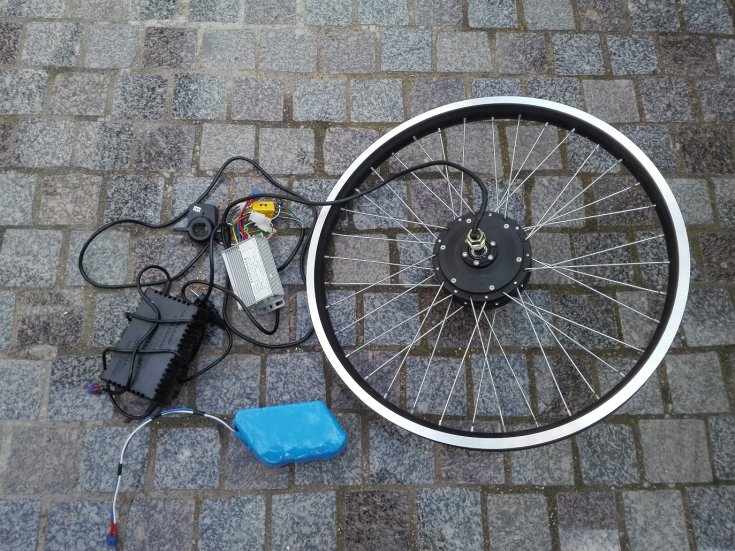

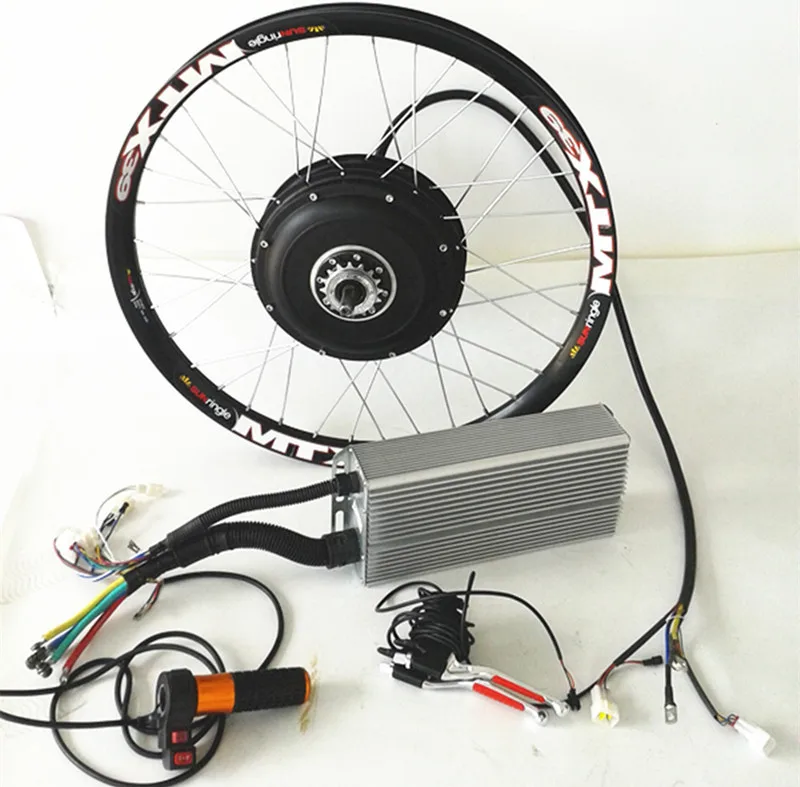

Установка мотор-колеса, переднего или заднего, изменяет первый этап работ. Необходимо будет заменить колесо на колесо с двигателем. Чаще всего предварительно сделать шиномонтаж.

Появились вопросы или остались непонятки, приглашаем на наш форум. В разделе «Самостоятельная сборка» можно найти больше материала по сборке электровелосипедов и обсудить варианты.

  • Об авторе
  • Недавние публикации

aKa Ka3aK

Идейный вдохновитель и морально-физический содержатель данного портала. «Болен» электрическим транспортом и активно его изучаю.
Почти способен синтезировать обратный захват серотонина.

aKa Ka3aK недавно публиковал (посмотреть все)

Мощный недорогой электровелосипед своими руками / Хабр

Привет, Гиктаймс!

Однажды, еще будучи обычным деревенским школьником, в автомобильном журнале я увидел небольшую заметку о электровелосипеде, построенным каким-то иностранным энтузиастом, и который умел разгоняться до 40 км/ч и имел запас хода в 70 километров. После этой небольшой заметки я бросил безуспешные попытки завести старый двигатель от бензопилы Дружба и понял, что будущее наступило. На дворе было начало двухтысячных.

Потом была учеба в ВУЗе, и первая постоянная работа. Работа была не ахти какая, 4-хдневка сменялась трехдневкой, времени было много, а денег мало, и мысли потихоньку снова возвращались к идее построить электровелосипед. Интернет был мне не так доступен как сейчас, да и он, интернет, не был завален таким количеством информации по самодельному и не очень самодельному электротранспорту, не было такого количества всевозможных комплектующих. И в голове рождались сумасшедшие идеи и фантастические конструкции из болгарок, электрорубанков, стартеров… Помню даже была идея разместить на ободе неодимовые магниты, а на перьях с двух сторон от колеса электромагниты.

Невоплощенная мысль то забывалась, то разгоралась с новой силой, но потребовалось еще лет 10 для того, чтобы она начала превращаться в реальность.

Я не пошел стандартным для многих путем — купить готовый набор и установить его на велосипед. Во-первых, потому, что не готов был тратить значительные суммы на покупку комплекта, а во-вторых, это бы точно не удовлетворило жажды конструирования и созидания. Вообще, я изначально поставил цель построить велосипед мощностью под 1 кВт с бюджетом 10 000р. Вполне амбициозная цель.

Итак, на тот момент у меня уже был «горный» велосипед Forward Sporting 103, тяжелый, стальной, с зубастым протектором, он хорошо ехал по любому бездорожью, даже по булыжникам на обочине трассы, но очень плохо ездил по гладкому асфальту, издавая почти самолетное жужжание, нарастающее с ростом скорости, протектор покрышек очень быстро съедал накат. Но он верой и правдой служит уже больше 10 лет. Конечно, это идеальный вариант для электрификации).

Из одного полезного сайта про электротранспорт узнал, что автомобильный генератор, оказывается, прекрасно работает в режиме мотора с дешевыми китайскими контроллерами для мотор-колес. В гараже как раз валялся генератор на 80 ампер от вазовской классики. Карты сошлись, старая мечта вспыхнула с новой силой, и я понял, что пора!

Тут же с одного китайского интернет-магазина были заказаны:

  1. Аккумуляторы 18650 – 2. 6 а*ч, 40 шт
  2. Плата балансировки и защиты – 1шт
  3. Бессенсорный контроллер для электросамокатов на 1 квт номинальной мощности
  4. Вольт-, ампер-, ваттметр с вынесенным шунтом
  5. DC-DC преобразователь, умеющий делать из 60вольт 12

На местном базаре были куплены:

  1. Трещотка (вместе с задней осью)
  2. Цепь велосипедная
  3. Звездочка на 10 зубов от веломотора F50

В гараже были найдены звездочка от велосипеда передняя – на 48 зубов, задняя на 22 зуба, куски прямоугольных труб, болты, гайки, провода, изолента и прочая мелочь.

Изначально было решено пожертвовать рекуперацией в пользу сохранения наката и легкого педального хода, считаю эту функцию более полезной в плане увеличения пробега. Передняя звездочка от советского велосипеда теперь стала задней звездой электробайка. Левый фривил не нашел, поэтому обычная правая трещетка была переделана на левое вращение – с помощью бормашинки и алмазной шарошки были переделаны посадочные места собачек, а сами собачки развернуты в другую сторону.

Корпус трещотки немного расточен для посадки на левую сторону колеса, туда, где барабан колеса выходит за пределы фланца. У многих велосипедов без дисковых тормозов там достаточно места для установки такого самодельного фривила. У 48 зубовой звездочки была отрезана педаль, и средняя часть была выпилена болгаркой. Звезда соединена с трещоткой винтами с гайками. Вся эта конструкция крепится к колесу как задняя звездочка любого бензодырчика – длинными болтами через спицы и резиновые прокладки, изнутри в межспицевое пространство колеса вставляются полушайбы и все сжимается, крепко обхватывая с двух сторон фланец колеса.

На вал генератора нужно установить звездочку на 10 зубов, для этого я приварил ее к гайке, которая раньше крепила шкив генератора. Гайка навинчивается на вал генератора, и сверлится насквозь вместе с валом и в получившееся отверстие вставляется длинный винт м6 с гайкой на конце.

Звездочки от веломотора пришлось немного обточить бормашиной – их зубья расчитаны на более широкую цепь.

Передаточного отношения 10/48 не хватит для резвого старта, будет чрезмерное потребление энергии, я это на тот момент уже прекрасно понимал. Требуется повысить передаточное число. Готового редуктора я не нашел, различные решения на основе редукторов дрелей/болгарок отмел сразу, хоть и мощности они передают сопоставимые, но эти мощности получаются за счет высоких оборотов, мне же требовалось передавать большой крутящий момент при сравнительно низких — до 3 тыс. в минуту – оборотах.

Поэтому было решено сделать промежуточный вал.

Изначально планируемая компоновка с мотором над задним колесом была отметена. Не хотелось терять возможность возить какой-нибудь багаж, ну или закрепить там детское кресло. Нужно было разместить все в треугольнике рамы. После многочисленных примерок была изготовлена рама для двигателя и промежуточного вала.

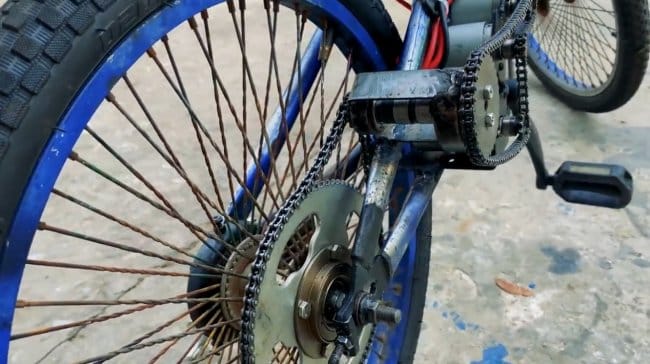

Промежуточный вал, изготовленный из строительной шпильки, вращается в двух подшипниках, и передает вращение с правой стороны рамы на левую. Звездочки крепятся так же как на валу мотора – они приварены к гайкам, зашплинтованным на валу винтами м6.

Общее передаточное число получилось 10.56. На этом с механической частью пожалуй все.

Батарея имеет конфигурацию 13S3P- 48 вольт и емкость 7.8а*ч, собрана из 39 банок 18650.
Банки спаяны паяльником 60 вт кратковременными касаниями. В процессе одна банка зашипела – то ли перегрел, то ли в газовый клапан попала паяльная кислота, благо акумов было 40 штук, а потребовалось 39.

Электрическая часть отличается от классического электровелосипеда необходимостью постоянного питания якоря генератора — ведь мой мотор, в отличие от готового мотор-колеса, не имеет постоянных магнитов. Задачу понижения батарейного напряжения до требуемого якорю, выполняет понижающий DC-DC преобразователь, который переваривает до 60 вольт входного и выдает регулируемое выходное напряжение.

В остальном ничего необычного – батарея, контроллер, ручка газа в виде переменного резистора даже пока без возврата в исходное положение)…. Китайский ваттметр с синей подсветкой в качестве бортового компьютера для контроля разряда батареи….

Но, несмотря на то, что это все больше похоже на самоходную бомбу, это поехало, и поехало весьма неплохо. С моим весом 75 кг в первую выездку удалось разогнаться до 37,7км/ч. Ускорение получилось весьма резвое, максималка тоже устраивает. Запас хода получился небольшой — в смешанном цикле с резвыми разгонами до максималки и ездой внатяг с небольшой скоростью вокруг гаража удалось выжать 10 км без помощи педалями, впрочем для батареи это был только первый цикл заряд – разряд. Ваттметр показал 350 с чем то ватт-часов, и напряжение 40 вольт в конце цикла.

Какие выявились недостатки? Ясно, что все провода надо собрать в жгуты, это пока еще только стенд для ходовых испытаний. Цепь в первичной передаче весьма шумит, требует натяжителя-успокоителя, но скорее всего буду переделывать на зубчатый ремень. Нужна ручка газа – в планах сделать в виде курка, с концевиком, запитывающим якорь только в момент нажатия. И целого отдельного исследования требует возможность регулирования мотора током якоря — это второй канал управления двигателем. Да, у моего двигателя нет постоянных магнитов, зато есть электромагнит, индукцию которого мы можем менять в широких пределах. Преимущество ли это? Не знаю. Ведь якорь требует дополнительной электрической мощности 30-50 вт. Зато, не меняя передаточного числа механической трансмиссии, мы можем менять характеристику мотора в широчайших пределах. Повышение тока на якоре снижает обороты, но повышает крутящий момент, понижение же — наоборот, повышает обороты, но понижает момент. Может быть, получится оптимально настроить его под свою конфигурацию «железа»? Или как вариант вывести регулятор на руль и получить этакую электронную коробку передач – на разгоне и на подъемах повышать тягу, а на прямых участках и больших скоростях повышать обороты, таким образом выжимая из своей конфигурации максимум?.. У кого есть мысли, как можно всесторонне исследовать эту тему? Сейчас думаю над методологией.

Немного о зарядном устройстве. Моя батарея требует зарядного напряжения 54 в при токе до 3 ампер. Для зарядки был приобретен регулируемый повышающий DC-DC преобразователь – вход от 12 до 50 вольт, выход от 12 до 60.

Ему на вход подается 12 вольт выпрямленного напряжения от блока питания для светодиодных лент. Этот блок питания может выдавать до 12 ампер. Все собрано в корпусе из фанеры, сделанном на самодельном лазерном резаке, снабжено регуляторами тока и напряжения и вольтамперметром. В корпусе установлены два кулера – один работает на вход, другой на выход воздуха, таким образом, наиболее горячие части (радиаторы) обоих электронных блоков постоянно обдуваются. Зарядное устройство используется также для периодической подзарядки автомобильного аккумулятора. Весьма полезная в хозяйстве вещь получилась!

Доволен ли я результатом – более чем! Ведь при таких характеристиках удалось получить работоспособный аппарат с неплохими характеристиками с бюджетом меньше 10 000р!

Подобной компоновки я нигде на просторах интернета не встречал.

Но она дает возможность каждому самодельщику за совсем небольшие деньги получить вполне неплохой электротранспорт, превосходящий по характеристикам, как мне кажется, многие серийные образцы, прикоснуться к этому увлекательному и, безусловно, прогрессивному направлению развития техники, получить радость творчества и незабываемое ощущение от езды на электротяге…
