Фрезер из двигателя от стиральной машины своими руками

Фрезер – нужный инструмент для профессиональной работы с деревом или деревянным покрытием. Стоимость качественного фрезера составляет не меньше 3000, а для разового применения это слишком много. Поэтому если руки растут из правильного места, а также есть старая стиральная машинка, можно сделать фрезер из двигателя от стиральной машины. Работа не займет много времени, но требует внимания и осторожности.

Конечно, самодельное устройство не сможет затмить профессиональную машинку, но мелкую грубое изделие выполнить сможет. Несмотря на это, ручной фрезер из стиральной машины обладает еще некоторыми особенностями.

Плюсы:

• Низкая себестоимость. Из-за того, что большую часть материалов можно раздобыть у себя дома, стоимость самодельного агрегата значительно меньше.
• Работа с различными поверхностями. На сегодняшний день приспособление может работать не только с деревом, но и с металлом. Для этого используется другая резьба, но инструмент один и тот же.
• Простота сборки. Работа не очень сложная, а собрать фрезерный станок можно в течение двух часов.

Минусы:

• Малое количество оборотов двигателя. Из-за того, что в стиралке используются не слишком мощные двигатели, то и фрезер на основе мотора стиральной машины будет работать медленно.
• Ненадежность конструкции. Так как станок изготавливается из подручных материалов, прослужит он недолго.

Как сделать фрезер

Изготовить фрезер из стиральной машины автомат можно несколькими способами в зависимости от наличия тех или иных деталей.

Способ 1

Что понадобится

Чтобы сделать самодельный фрезер необходимо найти все «ингредиенты», произвести точные расчеты, собрать и крепко закрепить конструкцию. Нужно:

1. Двигатель от стиральной машины. Понятно, что он будет «сердцем» устройства. Использовать можно коллекторный или асинхронный мотор. Его аккуратно вытаскиваем из стиральной машины и зачищаем.
2. Толстая фанера, ламинированная древесно-стружечная плита. Если позволяет бюджет, можно использовать прочный пластик.
3. Специальный переходник к мотору. Эту деталь необходимо заказать у токаря.
4. Две трубы из металла.
5. Шпилька с резьбой.
6. Дрель и шурупы.
7. Ножовка по металлу.
8. Резиновое поворотное колесо.
9. Уголки из металла.
10. Лента поролона.
11. Метровая лента.
12. Изолирующая лента.
13. Плоскогубцы, отвертки и ножницы.

Если в предстоящей работе нужна точность, можно установить регулятор оборотов с встроенным датчиком Холла. С его помощью легче контролировать силу обработки деревянных изделий и постепенно изменять мощность мотора.

Этапы работы

Сборка самодельного фрезера требует внимательности. Вся работа, кроме проверки движка, проводится в выключенном состоянии.

1. Сначала следует достать мотор, тщательно его очистить от следов окисления или пыли.
2. Далее подключаем движок к сети и проверяем работоспособность.
3. Собираем станок для будущего фрезера. Размеры устройства зависят от имеющегося двигателя. Под эти размеры стоит подыскать дощечки нужной площади или обрезать лишнее, измерив мотор.
4. Сооружаем подобие трехстенного стола или коробки. Она должна быть в три раза выше мотора, а дно нужно поднять на 6-8 см от пола.
5. В крышке делаем отверстие для люфта двигателя.
6. Коробку прочно скрепляем с помощью металлических уголков и шурупов.
7. Собираем фрезер. Крепим цангу для зажима на валу двигателя с помощью специального переходника.
8. Устанавливаем на дно станка гайку, а на задней стенке монтируем две металлические трубы. Они будут использоваться в качестве стоек.
9. Устанавливаем шпильку с резьбой таким образом, чтобы один конец входил в гайку, а второй упирался в двигатель.
10. Монтируем в устройство колесо для удобства, а также несколько пружин для поднятия мотора.
11. При необходимости подключаем к датчику и покрываем изолентой все провода.
12. Для защиты двигателя от пыли необходимо накрыть его куском поролона.

Подключаем и проверяем работу.

Способ 2

Запчасти

Для изготовления фрезерного станка своими руками, необходимы следующие материалы:

1. Двигатель стиралки.
2. Передние амортизаторы от ВАЗа или Жигулей.
3. Запчасти от дрели: патрон, кнопка пуска. Для того, чтобы патрон не слетал с мотора, можно взять не сверлильную, а цанговую деталь. Она будет устойчивее.
4. Металлическая пластинка.
5. Шурупы.
6. Шпилька с резьбой.
7. Барашек со смесителя.
8. Сварочный агрегат.
9. Шуруповерт.
10. Плоскогубцы.
11. Молоток.
12. Кусачки.
13. Набор отверток.

Этапы работы

При сборке следует соблюдать технику безопасности.

1. Сначала следует достать двигатель. Тщательно очищаем его от окиси или грязи.
2. Далее необходимо проверить работоспособность мотора.

3. Пока двигатель от стиралки включен, нужно стачивать шкив на валу мотора под нужный размер. Это делается для того, чтобы надеть патрон от дрели для зажима фрезера на вал мотора.
4. Также необходимо сделать отверстие в самом патроне с помощью сверла.
5. Далее нужно подготовить для работы амортизаторы. Необходимо с помощью кусачек отрезать от устройств лишние детали, убрать остатки масла и просверлить в них отверстия для крепления. Амортизаторы используются в качестве направляющих.
6. Потом крепим стойки к двигателю с помощью дрели, шурупов и проволоки.
7. Далее болгаркой вырезать пластинку из металла нужного размера.
8. Штоки амортизаторов нужно приварить к дощечке для большей стойкости.
9. При желании можно добавить агрегату немного защиты. Чтобы не потерять патрон от сверла, если он слетит с вала двигателя, можно сделать и внедрить в устройство защитный кожух.

Фрезер по дереву ручной работы можно дополнить некоторыми деталями и сделать токарно-фрезерный станок.

Во время работы с ручным фрезером нужно соблюдать осторожность. Заготовка может вырываться из-за резких рывков или сильной вибрации. Не стоит удалять слой глубже, чем 3 мм.

Кроме этого из б/у стиральной машины так же можно сконструировать:

• газонокосилку,
• траворезку,
• электровелосипед,
• медогонку,
• гончарный круг,
• дровокол,
• бетономешалку,
• насос для полива,
• токарный станок,
• соковыжималку,

• коптильню,

• мангал,

• зернодробилку,

• перосъёмную машину,

• ветрогенератор,

• наждак,

• гриндер,

• воскотопку

• циркулярку
• и многое другое.

Простой станок своими руками из старой стиралки

Профессиональный фрезерный станок удовольствие довольно дорогое, но что если вы хотите попробовать себя в мастерстве вырезания по дереву или станок нужен вам редко и для совсем незначительных работ.

Попробовать сделать фрезерной станок своими руками из старой стиральной машинки.

Содержание

1. Общие сведения
2. Плюсы и минусы самодельного станка
3. Типы двигателей стиральных машин
4. Подробности
5. Материалы для станка
6. Инструкция по сборке

Общие сведения

Плюсы и минусы самодельного станка

Единственные минусы в таком устройстве – это что самоделка не обладает всеми возможностями дорого станка, однако сделать простые вещи, вполне может, да и если приложить немного фантазии, то и с помощью самодельного станка можно получить невероятную красоту. Ну и мощность будет уступать профессиональному станку.

Но и плюсов у такого устройства тоже есть, самодельный станок намного мобильнее, его удобно хранить дома и переносить в руках, в отличии от профессионального станка.

Простота конструкции, тоже плюс, собрать самостоятельно фрезерной станок может даже любитель, ну и заменить детали в случае поломки тоже очень легко. К тому же он собран из подручных деталей, а значит и замена их не ударит по вашему карману.

Типы двигателей стиральных машин

Перед тем как вы узнаете, как сделать станок своими руками, необходимо разобраться какой же двигатель у вас есть. Они бывают нескольких типов.

Асинхронный: бывает двух типов двухфазный или трехфазный соответственно. Первые применялись еще в старых советских машинках, вторые ставятся в современные модели.

Коллекторный: мотор, в котором можно управлять частотой оборотов, часто весьма компактен в размерах.

И последние моторы, которые часто ставят в Корейские стиральные машинки – моторы с прямым приводом.

Важно:

Прежде чем приступить к созданию фрезерного станка помните о мерах безопасности. А также расчистите себе свободное пространство, чтобы ничего не задеть в процессе работы.

Подробности

Материалы для станка

Перед началом сборки необходимо подготовить все материалы.

– Дрель, изолента, отвертки и плоскогубцы, также понадобятся ножницы по металлу.

– Болгарка или ножовка по металлу, измерительная лента, поролон или другой плотный материал для защиты двигателя от мусора.

– Шпилька, чтобы сцепить патроны для фрез.

– Железные уголки и к ним шурупы для крепления.

– Мотор, самая важная деталь, извлекается из старой стиральной машины и вычистить.

– Доска или плотный лист фанеры.

– Две металлические трубки.

– Две пружины амортизатора от автомобиля и поворотное колесо из резины.

– Что-нибудь, что будет служить вам кнопкой включения и выключения.

– Необязательная деталь, но удобная в эксплуатации – это регулятор скорости, например ее можно взять из старой дрели.

Инструкция по сборке

Приступаем к сборке фрезерного станка своими руками.

Шаг первый:

Очищаем мотор стиральной машинки от грязи и снимаем возможный налет на нем. Также необходимо проверить стабильность его работы, подключив к сети. Необходимо прислушаться и определить есть ли посторонние шумы: щелчки или треск, такой мотор не подойдет. Необходим исправный мотор, который будет монотонно вращаться без постороннего шума.

Важно: после проверки обязательно отключите мотор от электропитания, при сборке вам не понадобится рабочий мотор.

Шаг второй:

Измеряем размеры мотора, чтобы определить какого размера будет стол для него. Размеры такие: стол должен быть в три раза больше двигателя, а сам мотор должен располагаться на 7-8 сантиметров выше пола. Вырезаем деревянную конструкцию нужного размера.

Шаг третий:

В крышке стола делаем отверстие для люфта мотора, а в днище отверстие для установки гайки.

Шаг четвертый:

Собираем готовый стол, с помощью саморезов и уголков. Таким образом мы своими руками сделали стол для фрезерного станка.

Шаг пятый:

Приступаем к сборки непосредственно станка, к валу двигателя крепим зажимную цангу.

Шаг шестой:

Берем ранее подготовленные трубки и с помощью ножниц делаем специальные крепления. Сверлом проделываем отверстия в креплениях, чтобы их можно было удобно зафиксировать у стола и мотора.

Шаг седьмой:

Присоединяем к задней части стола трубки, чтобы наша конструкция стала максимально устойчивой. Теперь трубки необходимо аккуратно прикрутить к мотору от стиральной машинки.

Шаг восьмой:

Ко дну станка прикрепляем гайку.

Шаг девятый:

Чтобы надежно закрепить мотор, вкручиваем в гайку шпильку так, чтобы конец с резьбой плотно прилегал к двигателю.

Шаг десятый:

Добавляем пружины, чтобы можно было свободно регулировать двигатель по высоте, по желанию добавляем и рулевое колесо.

Шаг одиннадцатый:

Пришло время проводки, монтируем и подключаем к датчику подачи электроэнергии, присоединяем кнопку пуска и по желанию регулятор скорости.

Важно: После монтажа проводки проверьте, чтобы все кабеля были изолированы и не запутались.

Шаг двенадцатый:

Устанавливаем поролон или другую защиту, чтобы избежать засорения.

Последний шаг

Вот и все, осталось только проверить сделанный своими руками фрезерной станок по дереву на работоспособность и пользоваться.



ТОП магазинов стиральных машин и бытовой техники:

• mvideo. ru/- магазин бытовой техники, большой каталог стиральных машин
•  holodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru — выгодный современный интернет магазин бытовой техники
• citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
• ru.aliexpress.com— запчасти для стиральных машин

Фрезерный станок по дереву своими руками: чертежи с размерами, инструкция

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

• Станина.
• Стол.
• Поддержка (суппорт).
• Шпиндель.
• Салазки для движения заготовок.
• Панель, запускающая шпиндель.
• Технология контроля управлением.
• Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

Схема

Схема устройства оборудования приведена ниже:

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Поэтапное создание фрезерного станка по дереву своими руками

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

• Столешница.
• Параллельный упор.
• Шпиндель.
• Станина.
• Салазка.
• Пылесос для устранения стружки.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

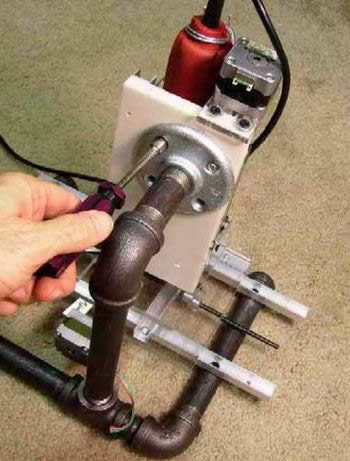

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин.

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Так или иначе, кабель питания должен быть устойчивым к износам и иметь сечение, соответствующее мощности станка.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

• Статичный. Это полноценная рабочая площадка.
• Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
• Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Рама станка

 Для её изготовления необходимы чертежи (хотя бы от руки), а еще профильные трубы 2,5х2,5 см. Всего их нужно 4. Они свариваются между собой. С одной стороны создающегося стола приваривается пятая труба. Она требуется для движения параллельного упора. К трубам подобным методом монтируются ножки.

 На все стороны для усиления конструкции прибавляются по одному уголку идентичной длины. Так столешница надёжно зафиксируется в углублении.

Изготовление столешницы

Для этой цели применяется лист с конкретными размерами:

• ламинированная плотная фанера толщиной 1 см;
• плита ДСП от 2,5 см, имеющая сверху и на торцевых сторонах полимерный оборонительный слой.

У таких изделий лучшая устойчивость к агрессивным внешним факторам при сопоставлении с деревянными аналогами. В рабочем листе требуется создать выемки, а в них поместить профили из металла.

Изготовление своими руками станины самодельного фрезерного станка по дереву

Процесс идёт так: болгаркой отрезаются требующиеся заготовки (уголки). В нижней стороне ставятся усиливающие поперечины. К торцевым зонам привариваются опорные компоненты (пластины). В них можно сделать отверстия с резьбой. Затем в них ввинчиваются болты.

Можно провести установку дополнительных опор вместо уголков. Для этой задачи к длинным сторонам монтируются две трубы. Они будут поддерживать фанеру, являться ограничителями для станка. Для лучшей устойчивости стола между его ножками привариваются перемычки на дистанции в 20 см от поверхности пола.

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Другие функциональные детали

Их перечень таков:

• Опорная плита. Гасит волны упругости.
• Плата привода для погашения вибраций.
• Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
• Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
• Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.

Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.

Упор

Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.

Боковое движение фрезы можно незначительно регулировать, поворачивая упор и фиксируя его струбциной.

Схема бокового упора такова:

Пылесборник

Он может иметь такую конфигурацию:

Элементы системы

• Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
• Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
• Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
• Пылесос.

Гребенки

Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.

Чертёж:

Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.

Гребни крепятся к упору с помощью специального болта через щелевую дырку.

Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.

В каком порядке собираются комплектующие элементы

Здесь работа идёт по такому алгоритму:

• Создание каркаса.
• Установка столешницы и навесных деталей.
• Конструкция ставится на бок. К ней присоединяется привод и шланг пылесоса.
• Станок располагается в рабочей позиции и подключается к сети.
• Тестирование его работы.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

• Простота применения.
• Мало пыли от работы.

Минусы:

• Слабое качество результата по причине невысоких оборотов (3000 в мин).
• Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

• На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
• На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

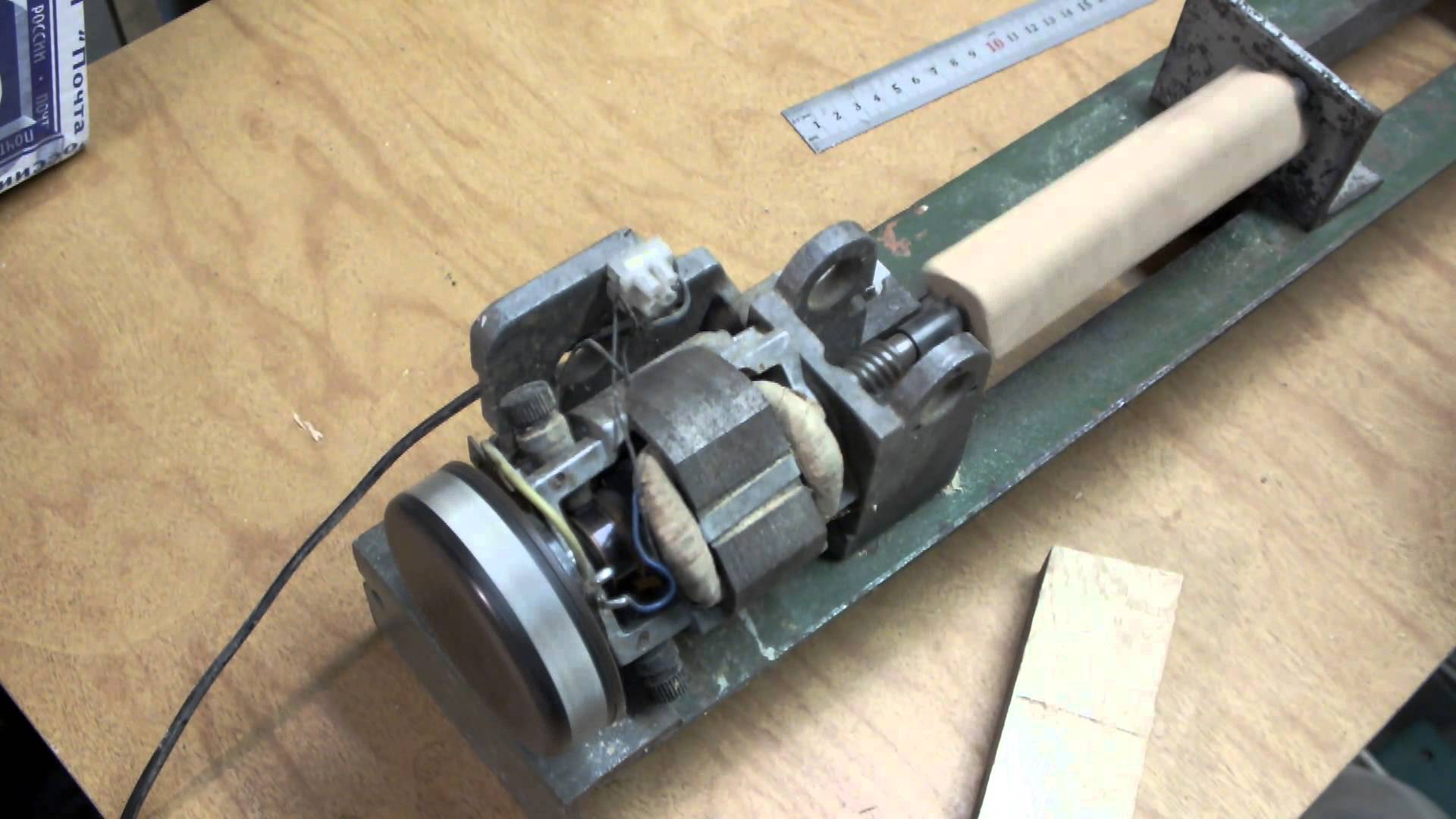

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Особенности эксплуатации самодельного ручного фрезера

Работа с этим аппаратом по следующим критериям:

• Сосредотачивают всё внимание на том, как идет фреза.
• Не двигают заготовку руками – применяют специальные механизмы.
• Защита рук и глаз перчатками и очками.
• Не пускают детей к станку.
• Если фрезер сломался, отключают его от питания и направляют в ремонт.

Вместо заключения

Ассортимент фрезерных станков довольно широк. Если позволяют средства, можно приобрести любую подходящую модель. Но когда есть необходимые навыки и умения, достаточно интересно соорудить это оборудование самостоятельно. Важно понимать для каких целей необходима установка. Если устраивает очень скромный фрезер с узким функционалом, то он создаётся из домашнего электроинструмента.

Топ-10 идей и вдохновения для двигателей стиральных машин. Сегодня я хочу показать вам, как сделать отличный станок, который облегчит работу…

Стол для идей по дереву

Мастерская по дереву

Проекты по дереву

Самодельные инструменты

Diy Tools

Diy Forge

Washing Machine Motor

Barbecue Design

Diy Cnc

More information. ..

Harold PhillipsH

Harold Phillips saved to woodworking

Saved from youtube.com

Good идея из двигателя от стиральной машины, фрезерной машины.

#Фрезерная#сделай сам#СамХорошая идея из мотора от стиральной машины,как сделать,сделай сам,как сделать,Фрезерный станок,сделай сам,из мотора стиральной машины,фрез…

Sheet Metal Bender

Easy Diy Hacks

Washing Machine Motor

Carpentry Tools

Diy Cnc

Milling Machine

Free Energy

Diy Electronics

Alternative Energy

More information…

Glenn Бонд сохранен для энергии

Сохранено с youtube.com

Превратите двигатель стиральной машины дома в генератор 240 В 5000 Вт

Превратите двигатель стиральной машины дома в генератор 240 В 5000 Вт

Цвета электрической проводки

Домашняя электрическая проводка

Электрические проекты

Электротехника

Моторный генератор

DIY Generator

Nikola Tesla Free Energy

Энергетическая машина

Вашальный мотоцикл

Mete . ..

Энергетическая машина

.

Laurens de Waal сохранено в электронике

Сохранено с youtube.com

Как генерировать самодельную бесконечную энергию с мотором стиральной машины и двигателем ⚡💡💡⚡

Как генерировать бесконечную энергию в домашних условиях с помощью двигателя стиральной машины и двигателя ⚡💡💡⚡Этот канал является домом сумасшедших изобретений. Я гарантирую, что вы не…

Самодельный генератор

Самодельный генератор

Магнитный генератор

Электрические проекты

Электронные проекты

Электротехника

Панели солнечной энергии

Подробнее…

CliftonC

Clifton экономит энергию

Сохранено с instructables.com

Как использовать двигатель стиральной машины

Как использовать двигатель стиральной машины: Привет, в этом уроке я покажу вам, как Подключайте, используйте и перепрофилируйте фонд электродвигателя в большинстве стиральных машин, электродвигатель с правильной проводкой может работать на переменном и постоянном токе со сравнением

Базовая электрическая проводка

Схема электрической цепи

Электрические проекты

Двигатель стиральной машины

стиральные машины

Проекты свободной энергии

Universal Motor

Электронный контроль скорости

Основы электроники

Подробнее . ..

Michael Selder .com

Запуск двигателя стиральной машины 220 В при 12 В постоянного тока (работает в обоих направлениях от батареи ИБП) – Пояснение высокий КРУТЯЩИЙ МОМЕНТ — Полное объяснение, проводка и соединения на …

Motor Generator

DIY Generator

Домашний генератор

Домашняя электрическая проводка

Электрические проекты

Двигатель стиральной машины

Проекты свободной энергии

ups Батарея

Universal Motor

Дополнительная информация …

EUGS

Motor

Kotze сохранено в Electric

Сохранено с instructables.com

Как использовать двигатель стиральной машины

Как использовать двигатель стиральной машины: Привет, в этом уроке я покажу вам, как подключить, использовать и перепрофилировать Электродвигатель в большинстве стиральных машин, правильно подключенный электродвигатель может работать на переменном и постоянном токе, сравнивая

Основная электрическая электропроводка

Электрические проекты

Электрическая установка

Простые электронные схемы

Основы электроники

Проекты электроники

Мотор стиральной машины

Бесплатные энергетические проекты

Universal Motor

Дополнительная информация . ..

Universal Motor

Дополнительная информация …

Universal Motor

Дополнительная информация …

Universal Motor

. Майк МасгрейвM

Майк Масгрейв сохранено в Электрике

Сохранено с instructables.com

Как использовать двигатель стиральной машины

Как использовать двигатель стиральной машины: Привет, в этом уроке я покажу вам, как подключить, использовать и перепрофилировать фонд электродвигателя в большинстве стиральных машин, электродвигатель, который правильно подключен, может работать от переменного тока и DC со сравнениями

Двигатель стиральной машины

Стиральные машины

Швейные машины

Электрические проекты

Электрическая проводка

Электрическая схема

Электрическая энергия

DIY Generator

Домашний генератор

Дополнительная информация …

Hennie Colemanh

Хенни Коулман Сэкономлен на мотор стиральной машины

Сэкономлен на YouTube. com

3 УДИВИТЕЛЬНЫЙ #HandmadeCreativeChannel 📢📢ПОДПИСАТЬСЯ — https://www.youtube.com/channel/UCAE0Is3GuW3TtquP4xGqz7Q?sub_confirmation=1📢📢Ссылка для подписки на моем канале…

Двигатель стиральной машины

Домашние инструменты

Энергетические инструменты

Подтверждение

Подписаться

Вакуумной очиститель

. com

Схема подключения двигателя стиральной машины

Схема подключения двигателя стиральной машины: Чтобы иметь возможность подключить двигатель стиральной машины или универсальный двигатель, нам понадобится схема, называемая схемой подключения двигателя стиральной машины, ее можно используется для подключения этого универсального двигателя на 220 В переменного или постоянного тока, просто следуйте той же схеме.

Электрические проекты

Электрическая установка

Электрическая проводка

DIY Bandsaw

DIY CNC

Основы электроники

Электронные проекты

Milling Machine Projects

СТАРИЧЕСКИЙ МОТОВ сохранено в Проекты

Фрезеровка из дрели своими руками.

Изготовление фрезера из дрели своими руками. Фрезер из двигателя от стиральной машины

Многие умельцы сталкиваются с ситуацией, когда изготовление фрезера из дрели своими руками является обязательным условием. Иногда необходимо сгладить торец неровно вырезанной детали или сделать в ДСП паз для кромки. Для этого нужен специальный инструмент. Найти его в продаже несложно, фраземейкер можно купить в специализированных магазинах, но позволить себе такое приобретение может далеко не каждый из-за его дороговизны. Другой вариант — поискать китайский аналог. Но сделать ручной фрезер из дрели можно гораздо быстрее.

Фреза изготавливается быстро, но используется ограниченно.

Фрезерный станок — инструмент для придания формы кромкам, соединения и фрезерования деревянных элементов, а также для выполнения других функций. Это достаточно универсальный инструмент, позволяющий выполнять с ним разные виды работ.

Механизм имеет довольно простую конструкцию. Основных компонентов всего три:

• резак;
двигатель
• ;
шпиндель
• .

Принцип работы не отличается особой сложностью. На шпиндель надевается рабочая фреза. Вся конструкция приводится в движение двигателем.

Для изготовления роутера обычно используют трехфазные двигатели, реже встречаются модели, работающие от однофазной сети. Некоторые умельцы могут сделать роутер из небольших двигателей постоянного тока. А вот при создании механизма лучше следовать стандартной методике: это избавит от сложности блока питания.

При выборе двигателя необходимо учитывать два показателя: количество оборотов и мощность.

Качество реза зависит от количества оборотов. Подключить обычный мотор на 220 В будет несложно. Трехфазный асинхронный двигатель подключается совсем по другой схеме: звезда-треугольник. Это может обеспечить наибольшую мощность устройства.

Мощность двигателя приспособления для работы с деревянными заготовками может составлять до 500 Вт. Но такое устройство не оправдает ожиданий, к тому же оно будет нестабильным. Поэтому экономия не окупится. Оптимальная мощность для ручного фрезера из дрели – более 1000 Вт. Привод мощностью 1-2 кВт позволит использовать любые фрезы и работать в штатном режиме.

Рабочие фрезы можно использовать по-разному: выбор зависит от того, с каким материалом предстоит работать, и типа операции. Простые фрезы подходят для обработки древесины, не требующей высокой скорости и прочности материала. Металл сложнее обрабатывать, особенно трудно обрабатывать латунь. Для таких материалов, как стекло, подходят фрезы из самых разных сплавов.

Шпиндель должен быть изготовлен из твердого и прочного металла. Требования к этим показателям повышены.

Вернуться к содержанию

Изготовление базы для роутера

При изготовлении фрезы своими руками нужно выполнить работу в несколько этапов. Для этого вам понадобится фреза, двигатель и патрон.

На первом этапе нужно решить, от какой сети будет работать движок инструмента. Для хозяйственных работ нужно изготовить инструмент, способный работать от электрической сети 220 В. В этом случае можно взять двигатель практически от любого бытового прибора, который найдется дома.

Если двигатель будет питаться от трехфазной сети, найти подходящий блок будет намного сложнее. Скорее всего, придется обращаться в специализированный магазин или мастерскую, спрашивать на заводе.

Прежде чем приступить к изготовлению самого инструмента, стоит подготовить основание, на которое он будет устанавливаться. Сборка стола позволит вам обрабатывать более крупные детали с гораздо меньшими усилиями. Для основы подойдет какой-нибудь простой материал, например лист ДСП, или прочный пластик. Толщина листа должна быть около 12 см.

При изготовлении стола или основания для фрезера необходимо учитывать качества выбранного материала. Удобнее и быстрее сделать стол из ДСП. В процессе эксплуатации он будет частично поглощать вибрации, но в то же время материал боится влаги. Крышку лучше сделать из более прочного материала: фенолопласта или плит МДФ.

Направляющие детали также могут быть изготовлены из ДСП или фанеры, чтобы оставалась возможность регулировки их положения.

При работе с ручным фрезером неиспользуемое пространство вокруг фрезы должно быть закрыто. Для фиксации толкаемой детали не лишним будет установить нажимной механизм.

Из основного материала вырезается небольшая панель. Для поддержки нужно подготовить 4 деревянных бруска.

На поверхности основания нужно вырезать электроножовкой или лобзиком полукруглое отверстие. Затем сделайте отверстия для упорной пластины и крепежа.

Готовая панель крепится к двигателю с помощью болтового соединения или специального крепежа.

Маршрутизатор — незаменимая деталь. Если нет возможности собрать основу своими руками, можно купить стол.

Купить можно в крупных специализированных магазинах. Цена будет зависеть от функциональности, но даже самый простой стол с хорошим покрытием не будет дешевым.

Вернуться к содержанию

Изготовление ручного фрезера

При изготовлении фрезера из дрели своими руками необходимо помнить о некоторых правилах. В первую очередь важно помнить, что регулировочный подъемник изготавливается из массива дерева и устанавливается на поверхность стола. По этой причине частота вращения должна быть достаточно большой.

Машина этого типа изготавливается без использования шкивов и ремней. Затем фрезы насаживаются на вал двигателя. Для изготовления лифта вам понадобится основной корпус, каретки, полозья скольжения, ось с резьбой и крепеж для фиксации.

При вращении оси каретка перемещается вдоль нее вверх или вниз. Бегуны выступают в роли проводников. Затем выставляется высота, и с помощью креплений устанавливается каретка. Всю конструкцию держит несущий корпус, он закреплен снизу на крышке верстака.

Важно следить, чтобы каретка и двигатель не шатались, иначе это повлияет на работу фрезера: образец будет неровным. Такое устройство позволяет установить выступ фрезы над поверхностью стола.

Некоторые умельцы советуют дополнительно изготовить шестерни и оснастить их самодельной конструкцией, а также изменить положение поворотного рычага, установив его сбоку, а не сверху.

Далее осталось самое сложное — починить картридж и двигатель. Для этого можно использовать специальный переходник. Вы можете купить его в магазине. А вот с установкой будет сложнее: самостоятельно выполнить эту работу очень сложно, лучше доверить ее специалистам.

После установки адаптера можно считать, что ручной роутер готов к работе, можно проводить первый тест. Сначала устанавливается простой легкий резак. Инструмент подключается к сети. Если после этого роутер работает корректно, можно переходить к его постоянной эксплуатации. Теперь с его помощью можно навинчивать резьбу, сверлить отверстия в деревянных деталях или обрабатывать кромку.

При ремонте и обустройстве квартиры иногда необходимо вырезать паз или красиво отшлифовать торец доски. Для этого не обязательно покупать дорогой электроинструмент. Из дрели можно сделать фрезер своими руками. Принцип передачи крутящего момента на шпиндель у агрегатов идентичен. Достаточно сделать фрезерный стол для дрели, и можно использовать его как фрезер. Варианты фиксации корпуса инструмента могут быть разными. Главное, чтобы не было перекосов и люфтов.

Внимание! Ударную дрель нельзя использовать в качестве фрезера.

Материалы и инструменты

Обычно необходимые инструменты легко найти в любом гараже или домашней мастерской. Отвертку можно заменить крестовой отверткой, электролобзик — ножовкой.

Конструкция фрезерно-сверлильного станка

Учитывая мощность и количество оборотов, из дрели можно сделать только легкую фрезу. Для качественной обработки доски рабочий инструмент должен быть закреплен на столе, а заготовка должна перемещаться. Конструкция верхнего инструмента позволяет изготавливать сложные детали. Каждый мастер придумывает свой дизайн. Они отличаются креплением и расположением электродрели.

Фрезерный стол

Торцевую обработку и фрезерование пазов под шпунтовое соединение удобно выполнять с помощью фрезерного стола с выступающим инструментом. Имеет простую конструкцию, чертежи легко разработать самостоятельно. Подойдет небольшой верстак.

Крышка переворачивается. В нем вырезается отверстие. Его размер примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Штанга устанавливается перпендикулярно столу. Его устанавливают параллельно бортику на таком расстоянии, чтобы ось шпинделя присоединяемой электродрели совпадала с центром отверстия.

Корпус электроинструмента крепится к шине струбцинами и упорами. В нормальном состоянии стола картридж должен находиться под крышкой, а вставленная в него фреза выступает. В процессе обработки деревянная деталь перемещается по столу, опираясь на шаблон, происходит фрезерование.

Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и розетка были в наличии. Все элементы станка должны быть закреплены прочно, без перекосов.

Простой станок

Конструкция станка для создания фрезера из дрели своими руками состоит из 3 основных частей, вырезанных из фанеры:

• подошва;
• стойка;
• платок.

Они должны располагаться строго перпендикулярно. В подошве делается отверстие для выхода инструмента. Стойка такой же ширины, как и корпус дрели, но на 20 мм длиннее. Сверло крепится к нему с помощью зажима, расположенного над патроном. Он дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с тыльной стороны шпинделя, или вторым зажимом ниже рукоятки. Косынка обеспечивает жесткость конструкции. Одна сторона прилегает к подошве, другая к стойке.

При вырезании подошвы — основы конструкции, нужно начертить на фанере квадрат, со сторонами, равными ширине корпуса электродрели. С двух соседних сторон добавьте полоски, равные толщине фанеры. Отметьте центр инструмента и сделайте отверстие с помощью корончатого или перьевого сверла.

Вырезать подошву по контуру. Угол, противоположный стыку стойки и фасонки, необходимо закруглить. С обратной стороны просверлите отверстия 4 мм и сделайте углубления — потайные под головки саморезов, сверлом 8 мм. В противном случае головки шурупов будут выступать и царапать стол, нарушая сцепление подошвы. Образуется перекос.

Снизу на подошву можно наклеить тонкую резинку или кусок линолеума. Это обеспечит плавное скольжение во время работы маршрутизатора.

С помощью угольника установите подставку на место и привинтите ее. Косынка крепится одной стороной к основанию, другой к стойке, обеспечивая жесткость конструкции. Положение сверла отмечается, когда инструмент опускается ниже подошвы. Хомут и упор привинчены. Для удобства работы подошву можно сделать из оргстекла.

Станок с вертикальным перемещением фрезы

Недостатком простого станка является невозможность выполнения глухих шпоночных пазов и пазов. Инструмент может войти в доску только с торцевой стороны. Небольшое дополнение позволит дрели полностью заменить легкий фрезер.

Подошва сделана длиннее. К нему прикручивается массивная доска с вертикально закрепленным П-образным профилем – 2 шт. Это гиды. На брусок с одной стороны устанавливается дрель, а с другой прикручиваются 2 рейки, которые вставляются в металлические профили. В нижней части подошвы установлен винт, служащий упором при движении корпуса электродрели вниз.

Имея опыт слесаря ​​и необходимый набор деталей, можно установить самодельный фрезер на боковые цилиндрические стойки. Снизу на них надеваются пружины, поднимающие бур вверх.

Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется стопорными винтами.

Алгоритм сборки

Перед изготовлением фрезера из дрели следует подготовить все необходимые материалы и чертеж с указанием размеров и способа крепления дрели, заменяющей ручной фрезер.

1. Отметьте центр оси шпинделя на столе или основании.
2. Вырежьте отверстие для выхода инструмента.
3. Поставьте электродрель на подставку и отметьте положение зажима и упора, зафиксируйте их.
4. Стяните подставку и косынку строго под прямым углом.
5. Прикрепите корпус инструмента к основанию.

Самодельный станок должен быть прочным, без люфтов и перекосов. Тогда на нем можно будет работать как фрезером.

Преимущества и недостатки фрезера

Основное преимущество станка для фрезерования электродрелью заключается в том, что для выполнения разовых операций не нужно покупать дорогостоящий фрезер. На самодельном приспособлении легко сделать несколько пазов, обработать край полочки.

В электродрели сверло вставляется в патрон. При работе на самодельном фрезере необходимо использовать дрель. В магазинах большой выбор:

• цилиндрические;
• конец;
• конец;
• угол;
• кудрявый;
• диск.

Все они имеют хвостовик и легко устанавливаются в патрон. Смена инструмента происходит быстро. Недостаток патрона в том, что его можно выкрутить во время работы, особенно если инструмент вибрирует. Необходимо постоянно проверять и подтягивать крепление.

Перед тем, как сделать фрезер из дрели, следует определиться с объемом работы. Самодельный фрезер подойдет для выполнения бытовых ремонтных работ электродрелью, отдельных операций по обработке деревянных деталей. Фрезеровать дрелью долго и с большими нагрузками нельзя.

Главный недостаток фрезера из дрели — малое число оборотов. При сверлении резка происходит на небольшой площади. В этом случае чистота не нужна, древесина перерабатывается в стружку. На буровом инструменте максимальное вращение составляет 3000 об/мин. В то время как у самого легкого роутера минимальное значение составляет 4000 об/мин. Каждому специалисту известно, что чистота обработки зависит от скорости вращения инструмента. Чем быстрее вращается резец, тем красивее край и торец ключа. После обработки на самодельном станке обработанные участки придется долго шлифовать.

Двигатель сверлильного инструмента намного слабее, чем двигатель фрезерного инструмента. Он рассчитан на кратковременное включение. Он не сможет долго работать на максимальной мощности. Во время фрезерования дрелью ее нужно постоянно выключать, давая остыть.

Самодельный станок подойдет для разовых работ. Для постоянного лучше обзавестись роутером.

Часто возникают ситуации, когда нужно сделать паз, аккуратно подрезать край доски или изготовить деталь сложной формы. Обычно эта работа выполняется с помощью маршрутизатора. В хорошо оборудованной мастерской есть все инструменты и все необходимые станки под рукой.

А что если, например, вместо мастерской гараж, а в наличии только дрель. Вы можете решить проблему в ближайшем магазине электроинструмента. Но, как обычно, все упирается либо в финансы, либо в то, что фрезер нужен только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой – фрезер из дрели своими руками.

Дрель выполняет роль привода. Режущий инструмент (резец или дрель) зажимается в патроне и обрабатывается. При этом корпус электродрели крепится к какому-либо основанию или механизму, обеспечивающему необходимое положение режущей части относительно заготовки или детали.

Принцип работы аналогичен заводским вариантам фрезеров. Конструкция механической части также аналогична или полностью повторяет элементы некустарного устройства. Исключение составляют детали насадок для сверл. Кроме того, конструкция механизма зависит от материала изготовления.

Фрезерный станок может быть простым и содержать минимум деталей и узлов, но при необходимости ничто не мешает «расширить» возможности электродрели, соорудив довольно сложную конструкцию. Все зависит от ваших собственных возможностей и требований к функциональности самодельного инструмента.

Изготовить фрезер своими руками из дрели можно из любых подручных материалов. Главное требование: конструкция должна быть прочной, не допускается наличие люфтов и перекосов, электродрель должна быть надежно закреплена.

Для изготовления деталей можно использовать:

• ДСП или фанера толщиной 12 мм;

• обрезные доски подходящей толщины;

• деревянные бруски.

Также возможно использование других материалов. Например, можно использовать металл. Неплохая идея — основа из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяются с помощью саморезов. Для надежности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и др.).

Для крепления подвижных узлов могут потребоваться болты или шпильки диаметром 6–8 мм … Для них потребуются гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющих механизмов, различных креплений и так далее.

В быту часто используется вертикальный ручной фрезер. У него самый простой дизайн для повторения. Достаточно сделать подставку с креплением для электродрели, и устройство готово к выполнению несложных операций. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления такой базы достаточно прост:

• Первая деталь, с которой нужно начать, это основа (подошва). Необходимо вырезать круглую или овальную заготовку.

• Далее делается отверстие под фрезу. Он должен быть смещен относительно центра детали с учетом толщины боковой стойки.

• В зависимости от габаритов электродрели изготавливается стойка необходимого размера и крепится к основанию саморезами или мебельными конфирматами.

• Жесткость крепления обеспечивается проставкой (косынкой). Внутренние стороны этой детали должны иметь угол строго 90°.

• Следующий элемент — крепление для дрели. Можно использовать хомут для трубы, как показано на фото, или сделать хомут из дерева или фанеры и закрепить его саморезами.

• В качестве дополнительной фиксации над сверлом устанавливается упор.

Этот вариант подходит для черновой работы или служит временной альтернативой полноценному инструменту. Для выполнения более точных операций придется разработать более сложную конструкцию.

Ничто не мешает вам оснастить свою «самоделку» регулировкой вылета фрезы или возможностью изменения угла наклона. Возможно использование сверла в настольном фрезерном станке. Для этого электродрель устанавливается вертикально под рабочей поверхностью.

Изготовление фрезера своими руками из дрели не самая сложная задача. Трудности проявляются при использовании такого устройства. Следует учитывать, что электроинструмент не предназначен для такого способа использования и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что нужно учитывать, это скорость вращения. Двигатель фрезерного станка может иметь скорость до 20 000 об/мин. У электродрели этот показатель в районе 3000. Из этого следует, что вам придется ограничиться применением фрез, предназначенных для работы на малых оборотах, а регулятор частоты вращения должен быть в максимальном должность.

Аналогичная ситуация с питанием. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность роутера 1 — 2 кВт. Это значит, что самодельный фрезерный станок справится с обработкой не слишком твердых материалов (дерево, фанера, пластик).

Точность фрезерования также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используется зубчатая передача. Из-за этого возможен люфт, а значит, могут возникнуть биения и вибрации, что негативно скажется на качестве работы.

Видео: Фрезер от дрели Bosch

Простая конструкция, скорее всего, не позволит регулировать глубину резания. Вы можете расположить фрезу или сверло, удерживая хвостовик в патроне на необходимой высоте.

Также не забывайте о технике безопасности. Патрон — не самый идеальный способ крепления фрезы. При высоких оборотах вибрация может привести к раскручиванию ослабленного патрона.

Кнопка включения самодельного роутера будет расположена в неудобном месте. Крепко держите устройство руками во время работы.

Конечно, у самодельной дрели достаточно недостатков, но есть и положительные моменты. Попробуйте просверлить стену обычным фрезером. Теоретически можно, но удобнее делать электродрелью. Для этого достаточно снять его с крепления и использовать по назначению.

Многие любители мастерить различные изделия часто интересуются, как собрать фрезер из дрели своими руками.

Не у всех есть возможность держать дома большой фрезерный станок.

Но если в помещении проводится ремонт, то часто может понадобиться собственный ручной роутер.

Это устройство может фрезеровать деревянные элементы, придавать форму краям и выполнять другие работы.

Задачи и особенности изготовления фрезерного устройства

Бытовое фрезерное устройство работает следующим образом. Двигатель устройства вращает шпиндель с надетой на него специальной насадкой – фрезой.

Фреза вставляется в цанговый или кулачковый патрон. Двигатель вращения питается от сети.

Самодельное фрезерное устройство способно обрабатывать дерево, металл, стекло, пластик и керамику.

Например, сделать отверстия для дверных замков или обработать края деталей и полостей.

Какая насадка будет использоваться для работы зависит от фрезеруемого материала и может быть совершенно разной.

Наиболее доступной для обработки является древесина, поэтому фрезы для нее доступны по цене и часто встречаются в продаже.

Металлы имеют разную степень прочности и твердости. Для их фрезерования используются разные по своим качествам насадки.

При их выборе следует учитывать свойства, присущие обрабатываемому металлу.

Перед изготовлением роутера для домашнего использования необходимо спроектировать стол, на который будет устанавливаться станок.

Столешницу можно изготовить из обычного листа фанеры толщиной 1,2 см. Четыре деревянные балки подходят для его поддержки.

На поверхности фанеры отмечается отверстие, соответствующее размеру фрезера, после чего добавляется направляющая.

Отверстие под фрезер изготавливается полукруглой формы и вырезается электрическим или ручным лобзиком. После подготовки столешницы приступают к сборке фрезерного устройства.

Фрезер изготавливается из дрели своими руками, с использованием электропривода, мощность которого должна быть от 500 до 1100 Вт в зависимости от ширины обрабатываемого материала.

Наиболее подходящие варианты – дрель, болгарка или перфоратор.

Именно дрель считается самым дешевым и доступным инструментом для изготовления фрезера.

Для сборки устройства потребуются следующие инструменты, детали и материалы:

• двигатель с питанием от электрической сети;
• ручная пила или электролобзик;
сверло
• ;
• хомут, саморезы, контргайки, винты;
• резак;
Картридж
• ;
• четыре деревянных бруска;
• хомуты, которые можно быстро зажать;
• ДСП — для основания аппарата.

Вам не нужно быть профессионалом, чтобы работать с этим списком инструментов.

Заранее позаботьтесь о проверке работоспособности электроинструмента и соблюдении правил техники безопасности.

Процедура сборки маршрутизатора

Сборка маршрутизатора значительно упрощается, если вы используете чертежи. Процесс проектирования фрезерного аппарата с использованием дрели в качестве двигателя условно делится на этапы.

Этапы сборки конструкции:

• изготовление базовой стойки;
• подготовка зажима;
• зажимное крепление;
• упор;
• в сборе.

На этом изготовление фрезерного устройства не заканчивается, но использовать его в таком состоянии можно.

Достаточно надежно зафиксировать дрель струбциной, затянуть фрезу в патрон подходящего параметра, зафиксировать всю конструкцию и приступить к фрезерованию.

Для повышения точности и безопасности работы оборудование можно дополнить некоторыми элементами.

Для большей точности и безопасности следует использовать направляющую.

В результате его применения обработка материалов будет более качественной, так как нет необходимости визуально оценивать расстояние.

Собранная конструкция крепится к рабочей поверхности саморезами. Если предстоит обработка штабеля досок или досок, то нужно сделать крепления максимально надежными.

Быстрозажимные зажимы идеально подходят для крепления направляющей для контроля материала.

Самосборный роутер имеет ряд преимуществ. Сделать его несложно, а трудозатраты небольшие.

Для изготовления устройства достаточно использовать инструменты и материалы, доступные каждому любителю.

Вам нужно будет только купить зажим и фрезы.

Но у ручного фрезера гораздо более серьезные недостатки. Все инструменты ручной сборки с элементами, вращающимися с высокой скоростью, требуют строгого соблюдения правил техники безопасности.

Нельзя пренебрегать установкой на прибор специального щитка, так как в процессе работы в домашней мастерской сложно прогнозировать возникновение опасных для здоровья ситуаций.

Для фрезерования необходимо знать, что у дрели низкие обороты. Поэтому обработка твердых материалов и выполнение масштабных работ фрезой из дрели затруднительно.

Неправильное использование устройства постепенно выводит дрель из строя.

Самосборное устройство следует использовать только тогда, когда нет необходимости в большей точности.

Даже использование направляющей не может обеспечить максимально точное фрезерование.

Но если вам нужен аппарат для обработки небольшого количества нетвердого материала, то есть требования к фрезеру не высокие, то аппарат можно соорудить своими руками.

При сборке и использовании маршрутизатора необходимо всегда соблюдать правила безопасности — осторожность позволит избежать травм.

Любители повозиться в домашних условиях с разными штучками оценили появление на рынке такого инструмента, как ручной фрезер, как альтернативу фрезерному станку, несмотря на все возможности, которые дает последний.

Держать дома крупногабаритное устройство зачастую неудобно — оно занимает слишком много места.

Руководство

Малые фрезерные станки сейчас представлены на рынке в довольно обширном ассортименте практически всеми фирмами, производящими электроинструмент.

Стоит учесть: Готовый фрезерный станок стоит весьма ощутимых денег, поэтому иногда хочется купить такое устройство, но нет такой возможности.

Впрочем, это не та проблема, которая действительно может остановить настоящих мастеров своего дела, так как фрезер можно легко сделать своими руками.

Инструкций для проведения такого маленького подвига в домашних условиях, вместе с фото и видео материалами, приложенными чертежами и подробными рекомендациями в интернете достаточно.

Изготовление такого инструмента доступно многим людям, которые будут готовы потратить несколько часов времени на изучение материалов, чертежей и самого процесса создания самого устройства.

Устройство и задачи

Упрощенно устройство фрезерного устройства можно описать так: двигатель устройства передает вращение на шпиндель, на который надевается фреза (специальная насадка).

При установке ручного инструмента фреза вставляется в специализированный патрон, цангу или кулачок.

Знаете ли вы, что: основной задачей инструмента является обработка металла, дерева, стекла, керамики, оргстекла или пластика.

Известным примером является подготовка отверстий для дверных замков в деревянном листе. Также это может быть нарезание резьбы или обработка кромок деталей, фрезерование пазов и полостей.

Вращение обеспечивается двигателем переменного тока. В зависимости от обрабатываемого материала можно использовать различные насадки.

Самый простой материал для фрезеровки – дерево, поэтому, как правило, фрезы для его обработки будут самыми распространенными и дешевыми.

Для металлов различной степени твердости и вязкости следует применять насадки, различающиеся по своим характеристикам в зависимости от свойств обрабатываемого материала.

Конечно, фрезы по дереву или металлу не подходят для обработки стекла или керамики; для таких материалов необходимо подбирать фрезы с разными характеристиками.

Производство

Конечно же, основным элементом фрезерного устройства будет двигатель. Самым простым решением будет выбор электродвигателя, работающего от обычной сети 220 вольт.

Может служить двигателем от имеющейся в доме бытовой техники. Например, подходящий по мощности и скорости электродвигатель от дрели, перфоратора или болгарки

Примечание: моторы от небольших устройств типа дрели, например, для поставленной задачи не подойдут.

Для начала необходимо определиться с основанием для установки электродвигателя, которое может быть изготовлено из дерева, фанеры, ДСП или прочного пластика. Так как любой двигатель оснащен специальными креплениями для болтов, можно использовать их или специальные крепления.

Совет специалиста: крепление вряд ли получится сделать самостоятельно из-за сложности конструкции, поэтому есть смысл обратиться к мастерам, способным реализовать такую ​​задачу.

Достоинства и недостатки

Есть вполне очевидные преимущества изготовления самодельного фрезера по сравнению с покупкой аналогичного инструмента в магазине:

• затраты значительно ниже, чем при покупке готового инструмента;
• простота сборки всей конструкции;
• возможность превратить ручную мельницу в станок;
• обработка различных видов поверхностей.

Недостатки:

• низкая скорость обработки;
• меньшая долговечность по сравнению с заводскими инструментами.

Так или иначе, решение о покупке инструмента в магазине или предпочтение самодельному приспособлению остается за самим мастером.

Смотрите видео, в котором опытный мастер рассказывает, как сделать фрезерный станок из дрели:

от идеи до воплощения Где можно приспособить двигатель от стиральной машины

Сосед в подъезде поставил стиральную машину-автомат на площадку для дальнейшего вывоза на помойку, как ему сказал специалист по ремонту, мотор пришел кирдык. Ни один Самоделкин никогда в жизни не пройдет мимо выброшенного агрегата, не приняв его на запчасти или хотя бы не заглянув внутрь на содержимое. Мне то же надоело, решил избавить соседа от тяжелой физической работы, снеся агрегат на помойку и отвез на запчасти к себе в деревню.

На фото: Один из самых полезных элементов интерьера стиральной машины.

Все разобрали на полезные примочки и пора проверить состояние мотора.

Пункт 1. Проверка двигателя.

Чтобы проверить двигатель и модернизировать диммер освещения, нам нужны инструменты.
* Прибор (тестер)
* Бокорезы электрика
* Диммер
* Паяльник

Внутри был такой коллектор универсальный мотор МСА 52\64 -148\КТ11 390 Вт. 13000 об/мин

На картинке мы видим семиконтактный большой разъем, слева выходят все одноцветные синие провода (чтобы неспециалисту было сложнее разобраться) и один желто-зеленый (масса), справа провода, которые идут непосредственно в двигатель, если смотреть сверху, то два красных (на датчике хода), синий на щетке 1, фиолетовый на другой щетке 2, черный (средняя точка обмоток двигателя), оранжевый (две обмотки статора).

Зачищаем все отходящие синие провода для их номеронабирателя.

Отсоединяем разъем и тестером прозваниваем какой из синих проводов к какому проводу мотора подходит, чтобы не забыть, надо записать, зарисовать.

Для простого запуска мотора нам понадобится всего два оранжевых, синих и фиолетовых провода, остальные можно откусить или изолировать для будущих самоделок.

По этой схеме нужно подключить двигатель.

Можно проверить работу мотора, все работает (как в большинстве случаев и бывает), только подшипники желательно заменить.

Так ремонтники проводят диагностику, цена такого нового мотора 6000 рублей + монтажные работы.

Точка 2. Реверс.

Этот тип мотора можно реверсировать, что и делает стиральная машина во время стирки, для этого нужно поменять подключение щетки с одной обмотки на другую, только делать это после полной остановки мотора и де- под напряжением.

Схема. Реверс с тумблером.

Сам тумблер.

Пункт 3. Регулировка оборотов Диммером света.

Также можно регулировать скорость уменьшением — увеличением тока, например, с помощью проволочного реостата необходимой мощности или с помощью симистора с ШИМ-регулятором.

Как самый простой и доступный, это Диммер для освещения (фото ниже), только перед первым подключением нужно посмотреть на какой максимальный ток рассчитан регулятор, нам нужно десятикратное перекрытие номинальной мощности диммера двигатель, т.к. пусковой ток нашего двигателя прыгает от 8-10А и выше, даже без нагрузки.

Самый дешевый диммер.

Если Диммер оказался как у меня на 3А, то его можно доработать, найдя нужный симистор прямо на плате управления самой стиральной машины, где как раз рассчитаны все параметры для этого мотора.

Для этого прослеживаем путь от места подключения клеммы двигателя к плате и по самым широким дорожкам, одна из которых точно подойдет к одной из ножек нужной нам детали (по моему случае это симистор BTB16 с тремя ножками).

Отсоединяем крепление радиатора и припаиваем деталь, стараясь не перегревать.

Полученный симистор припаиваем вместе с радиатором на замену старой детали в регуляторе, теперь можно смело подключать нагрузку 10 А и даже до 16А в момент пуска.

Из деталей от стиральной машины, независимо от ее состояния и типа, можно сделать самые разные полезные приспособления и приспособления.

Могут выполнять различную механическую работу, а также играть роль генераторов свободной резервной энергии. Для изготовления самоделки с электродвигателем сгодятся корпуса, проводка и другие запчасти.

Варианты навесного оборудования

Ниже описано, что можно сделать из старой стиральной машины. Эти устройства пригодятся в ведении домашнего хозяйства, строительстве, садоводстве и ремонте.

Самый распространенный самодельный наждак . Так как диаметры вала двигателя и точильного камня разные, вам нужно будет сделать соответствующий переходник. Его роль сыграет кусок 20-сантиметровой трубы. На конце последнего следует сделать резьбу так, чтобы он был вдвое длиннее точильного камня. Его направление должно быть противоположно вращению двигателя. Это нужно для того, чтобы точильный круг не открутился и не слетел.

Адаптер должен быть закреплен на валу двигателя. Затем нужно будет просверлить там отверстие, и вкрутить болт с гайкой, чтобы окончательно зафиксировать наждачный круг с переходником. Осталось укрепить самоделку на прочном основании.

Мощности двигателя стиральной машины достаточно для небольшого токарного или барабанного шлифовального станка . В первом случае можно медленно обрабатывать цилиндрическую заготовку. Для более надежного крепления следует использовать опору, которая защитит мотор от чрезмерных боковых нагрузок. Во втором случае на вал двигателя надевается цилиндр, на который надевается наждачная бумага. Внутри него также следует установить стальной стержень, с помощью которого можно закрепить его на валу двигателя.

Старая стиральная машина с активатором может превратиться в небольшую бетономешалку. Для этого необходимо:

• Изготовить лопатки, для чего необходимо вырезать заготовки из стали 4-5 мм, соединить под прямым углом (в виде буквы П) и сварить.
• Прикрепите деталь вместо активатора.
• Подключите двигатель к сети (см. ниже).
• Осталось только положить в бак необходимые стройматериалы.
• Мощности мотора в этом случае будет достаточно для небольших объемов.

Также можно сделать подрезчик. Помимо двигателя вам понадобится барабан от стиральной машины. Необходимо сделать два заточенных лезвия, играющих роль ножей. Барабан крепится к опорной раме болтами. В его нижней части следует сделать выпускное отверстие. Одно лезвие с ножом устанавливается внизу, а другое ближе к верху. К отверстию перед барабаном необходимо прикрепить крышку, чтобы корм не рассыпался.

Еще одно возможное самодельное изделие – газонокосилка. Будет работать не хуже заводского. Для его изготовления вам понадобится:

Сначала нужно сварить квадратную раму с осями. В основании, которое крепится с нижней его стороны, следует проделать отверстие для вала двигателя, а затем зафиксировать. Из более длинных труб следует сделать П-образную ручку. На его горизонтальную часть надет резиновый кожух, чтобы было удобнее держать. К двигателю подключается провод с выключателем. Если вы планируете использовать для стрижки мокрую траву, то необходимо тщательно изолировать все токопроводящие части.

Наконец, последнее устройство, которое можно сделать из стиральной машины, это генератор . Асинхронный двигатель потребует доработки. Его необходимо разобрать, прорезать в роторе канавки, в которые нужно вставить неодимовые магниты и приклеить методом холодной сварки. Рабочую обмотку нужно будет подключить к контроллеру, который стабилизирует и выпрямляет наведенный в ней ток и обеспечивает заданное напряжение.

Такой генератор сможет питать лампу или заряжать аккумулятор. Ротор может приводиться в движение дрелью, отверткой или педальным механизмом. Возможны и другие варианты.

Типы двигателей

В старых стиральных машинах использовались асинхронные электродвигатели. Они состоят из обмотанного статора и цилиндрического ротора, приводимого в движение вращающимся магнитным полем. Они характеризуются низким уровнем шума, простой конструкцией и достаточно высокой мощностью. Но есть и недостатки — это большие габариты и масса, сложность плавного регулирования скорости, низкий КПД и крутящий момент. Они также не могут работать как генератор без модификации.

Наиболее распространены двухфазные асинхронные двигатели. . Имеют рабочую и пусковую обмотки. Первый подключен напрямую, а второй — через фазосдвигающий конденсатор. В настоящее время асинхронные двигатели в стиральных машинах не используются.

Коллекторный двигатель используется во всех современных автоматических стиральных машинах. Работает от постоянного и переменного тока. Он состоит из статора и ротора, магнитные поля которых взаимодействуют, в результате чего последний вращается. Он снабжен коллектором, через который через щетки на обмотку подается напряжение. Достоинства — высокий крутящий момент и значительная скорость, которую можно легко и плавно регулировать. Коллекторные двигатели также способны работать в генераторном режиме с внешним возбуждением.

Инверторный двигатель подключен непосредственно к барабану. Имеет довольно сложную структуру. Этот двигатель может работать как эффективный генератор, если производитель двигателя установил в роторе магниты, из-за которых в статоре будет индуцироваться значительный ток.

Подключение и проверка

Необходимо убедиться в работоспособности выбранного двигателя. Для этого определите выводы обмоток с помощью тестера или мультиметра. Для проверки работоспособности коллекторного двигателя нужно один провод кабеля с вилкой подключить к одной щетке, а другой к выводу обмотки. Свободные проводники соединены друг с другом. Если двигатель работает, ротор начнет вращаться.

Асинхронный двигатель подключен по-другому. Сначала нужно определить рабочую и возбуждающую обмотки. Первый будет иметь большее сопротивление. На него питание подается напрямую, а на возбуждающий — через фазосдвигающий конденсатор.

Старую бытовую технику сегодня не принято сразу выбрасывать при выходе из строя. Например, из двигателя, позаимствованного у стиральной машины, можно сделать очень интересные самоделки. Среди прочих следует выделить корморезки, генераторы и газонокосилки. Последний довольно прочно вошёл в повседневную жизнь современного человека и заменил косу.

С помощью газонокосилки можно поддерживать приусадебный участок в идеальном состоянии. В магазинах такое оборудование предлагается по довольно высокой стоимости, поэтому лучше начать делать его самостоятельно.

Технология изготовления газонокосилок

Самые популярные самоделки из двигателя стиральной машины — газонокосилки. Выбрать комплектующие для такого устройства можно не посещая магазин. В каждом сарае можно найти шасси от тележки или коляски, установив сверху платформу из металлического листа. Если таковой не оказалось, то необходимо изготовить раму из металлического квадратного уголка, по углам которого приварены колесные стойки.

Трубы можно использовать для создания рукоятки, при этом высоту нужно выбирать под свой рост. Он крепится к платформе с помощью сварки. При изготовлении таких самоделок из двигателя от стиральной машины лучше руководствоваться технологией. В описываемом случае на следующем этапе происходит подготовка отверстий в платформе для установки вала двигателя. В передней части рамы должна быть установлена ​​решетка из мягкой стали или дуга безопасности.

Первый вариант более предпочтителен, так как будет гасить энергию ножа при его поломке. Нижняя и верхняя планки решетки крепятся болтами, к ним можно приварить проволоку. Такая решетка должна иметь сантиметровый зазор внизу и 2-сантиметровый зазор вверху.

Электродвигатель будет расположен на платформе и пройдет в подготовленную яму. На вал устанавливается нож, а в центре нужно просверлить отверстие, это обеспечит баланс ножа. Проверить эту особенность можно, повернув нож рукой, перекосов быть не должно. Двигатель закрыт кожухом для защиты от воздействия травы. Однако при работе его необходимо охлаждать, это говорит о необходимости проделывания отверстий в кожухе.

Такие самоделки из двигателя от стиральной машины позволят эффективно ухаживать за садом. Однако важно соблюдать правила сборки оборудования. Таким образом, кабель подключается к двигателю, но срез с вилкой и выключателем фиксируется на ручке.

При использовании оборудования важно следить за тем, чтобы электропривод не был поврежден, иначе оператора может ударить током. Для того, чтобы обезопасить себя, металлическую ручку следует защитить резиновым кожухом.

Изготовление корморезки

В последнее время довольно распространены самоделки из двигателя от стиральной машины. Корморезки, например, изготавливаются домашними мастерами очень часто. Также необходимо позаимствовать барабан от стиральной машины, в задней стенке которого сделано отверстие диаметром, соответствующим валу двигателя.

По краям необходимо просверлить четыре отверстия для установки болтов. В одной из стенок делается отверстие, через которое будет подаваться готовое сырье. Режущая часть должна быть закреплена на валу болтами. Для этой конструкции вам понадобятся два ножа, первый из которых будет иметь вид пропеллера с изогнутыми лопастями. Размещать его нужно как можно ближе ко дну барабана, он будет подбрасывать корм и выталкивать его частицы наружу.

Методика работы

При выполнении описываемых самоделок из двигателя от стиральной машины автомат важно сделать и второй нож, он будет основным инструментом. Его обычно формируют из полотна старой пилы, конец следует отклонить к низу, это повысит производительность устройства. Заточку нужно делать с обеих сторон.

Установка должна быть размещена на металлической опорной поверхности, которая должна выглядеть как табуретка. Элементы скрепляются между собой болтами. Для того чтобы корм не разлетался в разные стороны при работе устройства, понадобится крышка, в которой сделано отверстие для подачи сырья.

Производство генераторов

Вы также можете заняться своими руками. Отличным решением станет генератор на 12В от двигателя стиральной машины. Для работы понадобятся неодимовые магниты, размер которых будет 20 х 10 х 5 мм. Их понадобится в количестве 32 штук.

Переделка заключается в удалении основного слоя. Магниты помещаются в углубление. На токарном станке нужно удалить сердечник 2 мм, делается углубление 5 мм под неодимовые магниты. Если вы измерите окружность ротора, то сможете определить размеры шаблона жестяной полосы. С его помощью ротор можно разделить на равные части, а между дисками следует вклеить магниты.

При изготовлении таких самоделок из двигателя от стиральной машины необходимо использовать по 8 магнитов на полюс. Ротор будет иметь 4 полюса. Можно приклеить магниты к поверхности суперклеем, но это занятие будет кропотливым. Столбы следует залить эпоксидной смолой, для чего их нужно обмотать несколькими слоями бумаги, которая фиксируется скотчем.

Для дополнительной герметизации покрыть поверхность пластилином. Вокруг прорезанного в скорлупе отверстия нужно сделать горловину из пластилина, куда будет заливаться эпоксидная смола. При изготовлении таких самоделок из асинхронного двигателя стиральной машины нужно дождаться застывания смолы, только после того, как будет снята оболочка. Ротор зажимается в патроне станка для обработки. В этом случае нужно использовать наждачную бумагу средней зернистости.

На первом этапе вы должны были заметить, что из электродвигателя выходят четыре провода. Важно найти рабочую обмотку, а затем отрезать старые провода. Далее мастеру необходимо установить новые подшипники, ведь старые могут довольно туго вращаться.

Выпрямитель собран на диодах, а в качестве контроллера используется СОЛНЕЧНИК. Для того, чтобы зарядить аккумулятор, будет достаточно всего нескольких оборотов генератора. На максимальной скорости дрели удастся выжать 273 Вт. При этом залипание получится вполне приличным, поэтому устанавливать такое устройство на ветряк нет смысла.

Заключение

Использование двигателя стиральной машины в самоделках позволяет получить множество преимуществ. Во-первых, вам не придется тратиться, а во-вторых, изделия всегда можно разобрать. В-третьих, вы легко сможете отремонтировать устройство, собранное своими руками.

Купили новую стиральную машину, а двигатель старой еще работает? Тогда не стоит выбрасывать агрегат на свалку, ведь самоделки на основе двигателя от стиральной машины всегда пригодятся в быту. Какие поделки можно сделать? Домашние умельцы придумали массу самоделок с двигателем от автомата или от старой стиральной машины и выложили массу советов на ютубе. Но на ютубе можно растеряться от обилия предлагаемых самоделок, поэтому стоит рассмотреть наиболее популярное применение двигателя от стиральной машины.

Разборка стиральной машины

Для мастера старая стиральная машина может стать настоящим сокровищем. Даже если вы планируете создавать самоделки из двигателя стиральной машины, не пренебрегайте другими полезными деталями. С машины кроме двигателя можно снять:

• Барабан. Эта деталь изготовлена ​​из прочной нержавеющей стали и имеет множество применений при изготовлении самоделок.
• Хомуты, болты и шланги. То, что находится в хорошем состоянии, вполне пригодно для повторного использования.
• Электропроводка. Для подключения двигателя стиральной машины к самоделке вам понадобится проводка.

• Пружины. Амортизирующие пружины в стиральных машинах всегда очень прочные и могут пригодиться.
• Реле. Он есть во всех стиральных машинах, только в машинах посовременнее. Если реле работает и есть опыт, то можно сделать самоделки с таймером.
• Рамка. Любое дело может быть полезным, из него выйдет много полезного.

Посмотреть, какие детали могут пригодиться для самоделки из двигателя от стиральной машины, можно в видео.

Варианты использования двигателя от стиральной машины

Что можно сделать из двигателя от стиральной машины? Как уже было сказано, на YouTube народные умельцы предложили массу полезных советов, но самыми популярными являются те, которые помогают значительно облегчить жизнь в частном доме. Рассмотрим самые популярные идеи.

Бетономешалка

Часто возникает необходимость замешать небольшое количество бетонной смеси, а аренда бетономешалки не выгодна. Самодельная бетономешалка будет работать не хуже, только выгружать из нее бетон будет не очень удобно.

Для этого понадобится корпус от старой бочковой машины (от стиральной машины автомат не подойдет). Далее необходимо сделать следующее:

• Заделать отверстие для слива воды. Это не сложно, просто поставьте на него заглушку.
• Сделать клинок. Его можно сделать из 2-х полос прочной стали или использовать прочный барабан. Для этого сердцевину барабана оставляют нетронутой, а из круга вырезают 4 лопасти (получается крест). Согните лопасти в одну сторону под углом 90 градусов.
• Вставьте вал в отверстие для активатора и приварите к нему лопасти.
• Установите двигатель и закрепите его на валу. Для замеса ведра бетона достаточно «родного» двигателя от стиральной машины, но если нужно мешать бОльшие объемы, то следует установить его помощнее (по возможности рекомендуется установить двигатель от автомата). машина).

На видео показан процесс превращения стиральной машины в бетономешалку.

Корморезка и зернодробилка

Еще одна полезная самоделка, помогающая сэкономить деньги тем, кто ведет домашнее хозяйство. Сделанный своими руками корморез, траворез и зернодробилка будет работать не хуже заводского, если позаботиться о мощности двигателя. Моторчик лучше брать от автомата, потому что у этих устройств больше мощность.

Превращение стиральной машины в подрезчик не требует длительной работы. Для самодельной корморезки из двигателя от стиральной машины потребуется корпус-автомат от старой стиральной машины с вертикальной загрузкой. Найти его несложно, можно даже купить за копейки в пунктах приема металлолома.

Процесс изготовления корморезки своими руками будет следующим:

• Изготовьте лезвия с ножами такого диаметра, чтобы они едва доставали до краев корпуса.
• Проделайте отверстие внизу для удаления готового корма.
• Установите одно лезвие с ножами внизу корпуса, а второе в 40-50 см от верхней кромки (для улучшения качества заточки ножей используйте 2 разных вала, чтобы они крутились в разные стороны).
• Теперь прикрутите двигатель к крышке машины и прикрепите его к валам.
• Вырезать отверстие в крышке для засыпания сырья.

• Замените крышку и проверьте самоделку.

Сделанный своими руками агрегат будет работать не хуже заводского и обеспечит качественное измельчение кормов.

Токарный станок

Токарный станок своими руками сделать несложно. Необходимо только закрепить переходник на основании вала двигателя от стиральной машины. Переходник рекомендуется не закреплять постоянно на основании, а делать съемным: это поможет сделать многофункциональный токарный станок, на котором можно будет точить детали или затачивать ножи (шлифовальный круг), резать металлические и пластиковые трубы (отрезной круг) или использовать другие насадки. На фото показаны варианты насадок.

Данную самоделку рекомендуется не монтировать на прочную основу, а сделать ее переносной для удобства использования, взяв за основу толстую твердую доску. Закрепить получившийся станок можно с помощью кронштейнов, прикрутив их к основанию болтами от стиральной машины. Выключатель можно использовать как обычный, а можно снять со стиральной машины.

Если двигатель старой стиральной машины работает, то не стоит выбрасывать агрегат на свалку. Полезные самоделки помогут облегчить жизнь и немного сэкономить.

В современном ритме жизни время летит очень быстро и вот некогда качественная и надежная стиральная машина превращается в хлам из-за износа или по другим причинам. Что делать с любимым помощником? Многие с тяжелым сердцем решат выбросить устройство. Но владельцы с фантазией и прямыми руками могут начать искать варианты использования различных рабочих деталей. Этот текст призван помочь найти применение двигателю от стиральной машины. Итак, что можно сделать из старой стиральной машины, а точнее из ее двигателя?

Начать нужно в первую очередь с основы будущей машины. Этой площадкой может служить плита из старого ДСП от старой советской мебели, отличающейся прочностью и надежностью. Силовая часть агрегата — двигатель от стиральной машины . На его корпусе есть стандартные шпильки, к которым нужно прикрепить монтажные уголки, которые нужно будет приобрести заранее в любом строительном супермаркете или магазине. Соответственно уголки крепим к подставке или непосредственно к основе, если это, конечно, удобно.

Не забывайте, что простое подключение двигателя из-под стиральной машины на 220 Вт ни к чему хорошему не приведет. Необходимо сохранить родной конденсатор и подключить двигатель через него .

Так как вал двигателя от стиральной машины автомат не предназначен для крепления к нему различных отрезных или шлифовальных дисков, то переходник для точилки или переходник для наждака нужно будет искать на местных электронных досках и приобретать для изготовления устройство на века.

Купленный переходник насаживается на вал 14 мм. Визуально его ни с чем не спутаешь — цилиндрический элемент, который фиксируется болтом с резьбой. Сам вал цилиндра имеет резьбу М 14. На него надевается двухсторонняя шайба с проходными диаметрами, позволяющая установить все расходники для шлифовально-шлифовальной машины на базе старого двигателя от стиральной машины.

На основе фундамента имеет смысл изготовить и установить съемный стол из тех же ДВП. Чтобы надежно закрепить стол, на основании потребуется использовать два дюбеля с обеих сторон поверхности. В этом дополнении к машине необходимо сделать зазоры для различных дисков. Это важно.

Таким образом, получается недорогая, но функциональная мясорубка или мясорубка. Прослужит долго и надежно, что очень приятно, особенно в контексте того, что получилось сделать из старого мотора от стиральной машины. Кстати, некоторые взяли этот принцип за основу при изготовлении роутера, хотя большинству эта идея до сих пор кажется бредовой.

газонокосилка

Для того, чтобы воплотить эту идею в жизнь и сделать качественный аппарат, необходимо использовать:

• стальная основа;
• колеса и ручка;
• провод;
Нож
• сделать самому.

Традиционно следует начинать с основы из листовой стали 500-500-5 миллиметров. Подготовив колеса из-под чего-нибудь, например, от старой коляски, прикручиваем их к стальному листу. Сам двигатель от старой стиральной машины крепится прямо к готовому основанию с помощью штатных шпилек на корпусе двигателя. На валу самого агрегата с помощью переходника, предварительно выточенного на токарном станке, закрепляется режущий нож. Затем, подготовив ручку из доступного материала, прикрепляем ее к стальной основе. На эту же ручку выводим провод питания мотора.

Преимуществами этой газонокосилки являются простота конструкции, а также ее функциональность. И самое приятное, что аналог заводской косилки стоит на порядок дороже.

Токарный станок по дереву

Для основы изделия необходима балка 250-50 миллиметров, на которую крепится двигатель от стиральной машины. Как? Ответ прост – с помощью монтажных уголков. К уголкам прикручиваем шпильки болтами, а мы, в свою очередь, прикручиваем их саморезами к основанию. Надеваем переходник для точилки на вал двигателя. После этого на резьбу переходника накручиваем съемную насадку, сваренную из болта с соответствующей резьбой и небольшого цилиндра с шипами. Таким образом, эта часть станка представляет собой неподвижную переднюю бабку.

Роль подвижной бабки представляет собой сварную конструкцию, состоящую из:

• трубы с внутренней резьбой;
• вал от тисков, на конце которого небольшой цилиндр с упорным подшипником и шипами.

T руба приваривается к постаменту из квадрата 45-45-3 миллиметра . Основа подвижной бабки изготовлена ​​из листовой стали, к которой также приварена тумба. Затем к балке прикручивается основание передней бабки, выполняющей роль основания станка.

Следующая конструктивная деталь токарного станка из двигателя от старого станка — «упор». Он сделан из уголка с выпиленным пазом, выполняющим роль направляющей, и второго уголка, который надежно ходит по пазам в направляющих благодаря болтам между этими двумя элементами. Этими же болтами фиксируем уголок на направляющих. Упор крепится саморезами непосредственно к балке.

Круглая

Для начала нужно соорудить каркас из квадратной трубы в виде небольшого прямоугольного столика. По центру его необходимо приварить ушки под вал с креплением под. На верхнюю часть кровати следует прикрутить столешницу или вырезанную пластину из листовой стали. Под верхние части станины нужно будет приварить основание для двигателя от старой стиральной машины с установкой потом.

В виде ходовой части представлена ​​ременная передача . На валу мотора и круглой оба шкива имеют канавки, а ремень — канавки. Это позволяет ремню не слетать со шкивов во время работы. Для удобства использования и транспортировки этой циркулярки к ножкам кровати с одной стороны крепятся два колеса от старой тележки, а с другой — удобная ручка необходимой длины. Советы по эксплуатации включают в себя правила безопасности при работе с циркулярной пилой, а также то, что нужно всегда проверять натяжение ремня. Это позволит сохранить пальцы и остальную часть тела неповрежденными.

Дровокол

Для начала подготовьте:

• предварительно обработанный на токарном станке конус с резьбой;
• вал, на одном конце которого нарезана резьба;
• два подшипника в корпусе;
• втулка для подшипников;
шкив
• ;
• втулка шкива;
• гайки и шайбы с болтами.

В виде мотора естественно может выступать двигатель от старой машины. Также стоит отметить, что чем массивнее шкив, тем мощнее будет дровокол.

Сначала следует посадить вал во втулку , а затем установить вал на подшипники. После этого надежно крепим конус к валу распорными болтами так, чтобы болты вошли в выемки в конусе. Затем шкив насаживается на вал и зажимается контргайкой с шайбой. Вся механика расположена и закреплена на пластине из листовой стали. В конце нужно будет сделать раму, разместить на ней двигатель от старой стиральной машины и натянуть ремень между шкивом двигателя и валом.

Некоторые идеи из других элементов

Объем двигателя от старой, но такой милой сердцу стиральной машины поистине велик. Варианты, описанные выше, являются лишь некоторыми из возможностей. Подробнее о применении такого рода мотора, или вообще всех деталей от старой стиральной машины, в том числе и барабана, можно найти в интернете.

« Лучше один раз увидеть, чем сто раз услышать » — эта непреложная истина касается поиска интересных вариаций использования элементов стиральных машин сегодня.
