Samsung 1800w пылесос как разобрать: причины поломок + пошаговая инструкция по разбору пылесоса

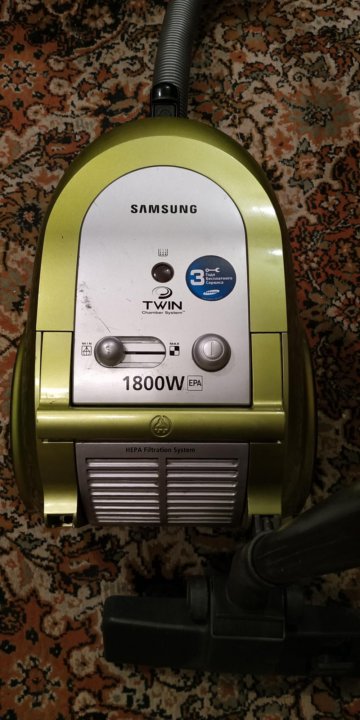

Как разобрать пылесос Samsung SC6573 1800W. Видео по разборке корпуса пылесоса Самсунг Samsung SC6573

Нужно ли обычному пользователю знать, как разобрать пылесос? Если у вас не истек срок гарантийного обслуживания, и есть неподалеку сервисный центр, самостоятельно можно выполнять разрешенные в инструкции операции. Но если старый пылесос Самсунг SC6573, или другой, стал издавать нехарактерные звуки, потерял мощность всасывания или перестал управляться, придется заняться диагностикой и ремонтом.

Когда нужна разборка пылесоса Samsung SC6573

Рассматриваемый аппарат имеет двухконтурное разделение мусора в циклоне, трехступенчатое фильтрование и большую мощность всасывания. В нем используется дистанционное управление с ИК датчиками. Оптимальные параметры возможны, если все системы исправно работают.

Причиной неисправности может стать применение инструмента не по назначению.

Для сбора строительного мусора, мелкодисперсных веществ, воды инструмент не используют – нет защиты. Пыль проникает вглубь, садится на контакты, покрывает электрическую плату и все компоненты, запрессовывает микрозазоры. Это становится основной причиной отказа оборудования.

Потребуется разборка пылесоса Самсунг 1800 W SC6573 в случаях:

• Просела мощность, очистка, промывка фильтров, трубок, сопряжений не дали должного результата.
• Сильный шум при работе сопровождается видимым искрением, дымком, вибрацией, двигатель выбивает.
• Управление пультом ДУ не работает, а на корпусе аппарат включается.
• Не сматывается сетевой провод.
• Мотор не включается.

Разбор корпуса пылесоса несложен, если соблюдать последовательность операций. По ходу демонтажа каждого узла необходимо фиксировать действия фотографированием или записью. Сборка выполняется в обратном порядке.

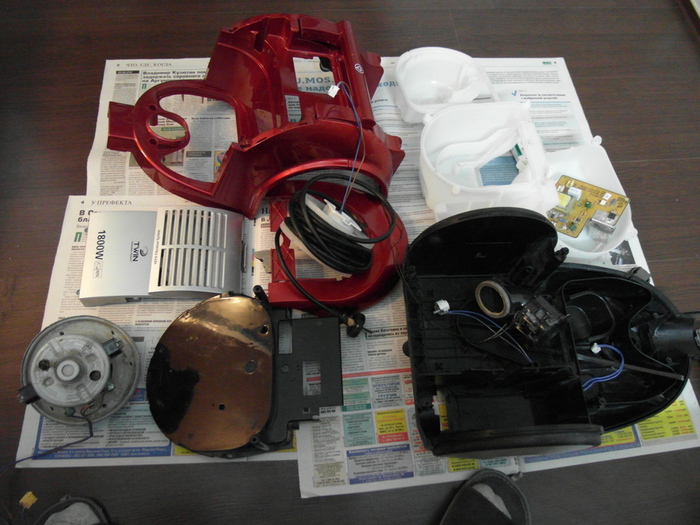

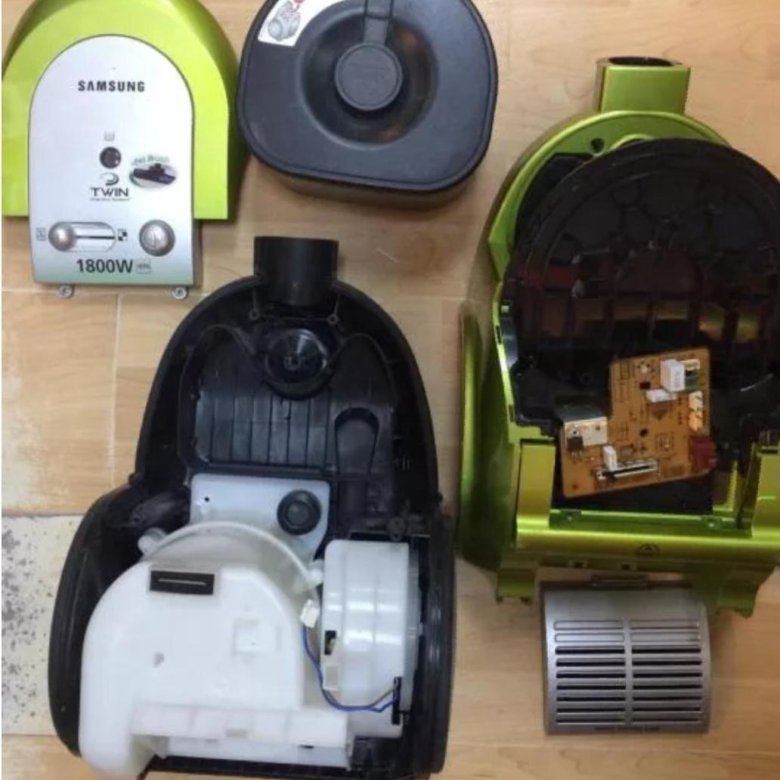

Пылесос Samsung SC6573 – разборка корпуса

Перед началом работы следует обесточить прибор, снять с него шланг, фильтры и пылесборник. Приготовить инструменты – набор отверток, кисточки, плоскогубцы, контейнер под шурупы и саморезы, тестер. В зависимости от сложности ремонта могут потребоваться тисы, деревянные бруски или другие приспособления.

Важно перед работой внимательно посмотреть видео с пошаговой инструкцией от мастера, как разобрать пылесос Самсунг SC6573 1800w.

Как видите, разобраться в последовательности несложно. Важно работать внимательно и аккуратно, без приложения усилий – ищите защелку или крепеж, возможно в углублениях.

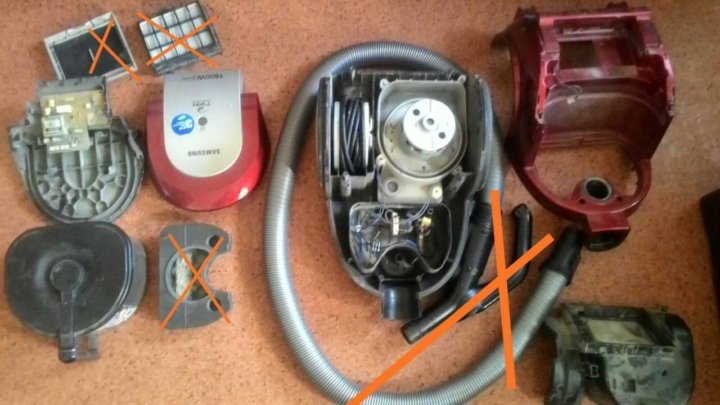

• Открутить 2 винта под пылесборником и 2 в углублениях по бокам. С потивоположной стороны снять решетку, фильтр НЕРА и тоже найти 4 головки под крестообразную отвертку. Сняли защиту и теперь доступ к плате управления свободный.

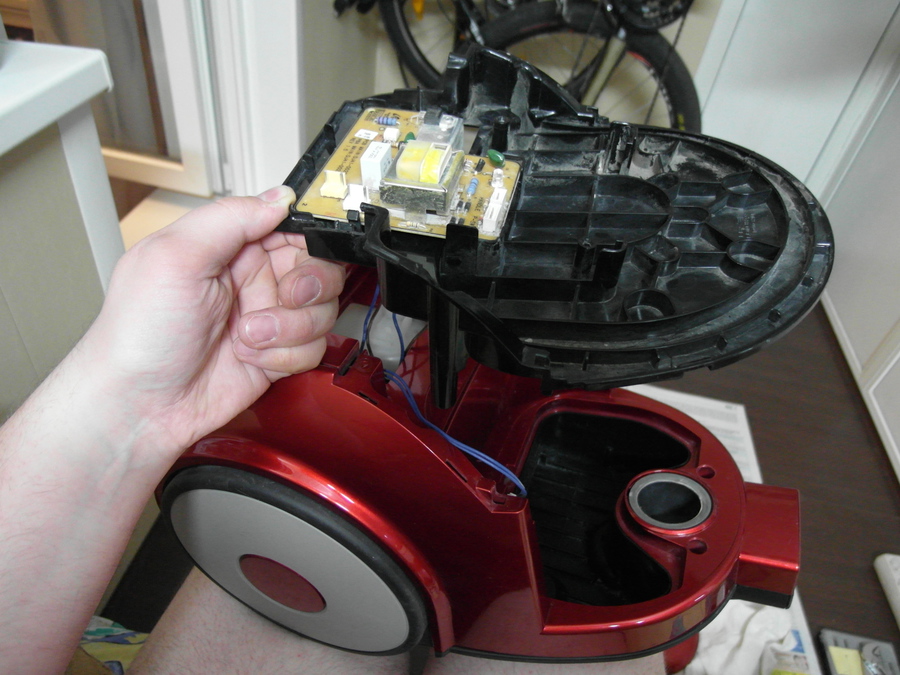

• Заметить разъемы, силовой и управляющий, отсоединить и снять плату управления. Выполнить очистку и обследование целости контактов, дорожек с обоих сторон пластины.
• Найти в углублениях по бокам 2 винта, снять корпус с проводами разъема и разделить конструкцию на 2 части. Внизу останется мотор и катушка с проводом. Крышку помыть, но разъем должен остаться сухим.
• Убрать катушку с проводом, освободив ее от стопора и не давая раскрутиться намотке.
• Мотор освободить от кожуха, открутив 2 винта по бокам. В нем есть уплотняющие прокладки, сохранить.
• Извлечь двигатель с крыльчаткой, очистить от пыли, проверить его состояние. Здесь меняют щетки, подшипники, крыльчатку по необходимости.

О том как разобрать пылесос Самсунг SC6573 для ремонта крыльчатки посмотрите на видео. Здесь могут возникнуть трудности при откручивании гайки крепления.

Как могла разрушиться крыльчатка? Иногда для увеличения мощности всасывания, делая грязную работу, убираю сетку грубой очистки, установленную на выходе воздуха из пылесборника. При работе, любой металлический предмет, скрепка, булавка разрушат тонкий фигурный компонент, сделают задиры, деформируют. Работая без сеточки, знайте, вскоре придется разобрать пылесос Samsung SC 6573, или любой другой. Ремонт обойдется дорого.

Бывают и другие поломки, не требующие полного разбора прибора. Может перетереться проводок, нарушиться контакт. В катушке сматывания нужно ослабить или подтянуть пружину.

В пылесосе Samsung применяется дистанционное электронное управление. Если аппарат не включается с пульта, нужно разобрать ручку. Здесь могут сесть батарейки нарушиться контакты или придти в негодность диоды. Как разобрать ручку пылесоса Samsung SC6573, найти причину неисправности, посмотрите на видео.

Инструкция и руководство на русском

04:35

Китайские двигатели для пылесосов Samsung (НЕ ОРИГИНАЛ)

17:24

Пылесос Samsung разборка и чистка

14:49

Ремонт пылесоса Самсунг. ???? Как разобрать?

06:11

Ремонт пылесоса Samsung Twin. Repair vacuum cleaner Samsung Twin.

04:28

Пылесос Samsung SC 6560 V3G.mp4

01:31

Разборка пылесоса SAMSUNG SC 6892

03:36

Замена двигателья , пылесоса Samsung VCM-K40HU (1600W) VCM-K70GU (1800W)w,1300w.1400w.1500w.

04:02

Ремонт шланга пылесоса термоусадкой.

imagine the possibilities Благодарим вас за покупку продукц…

Пылесос, Руководство пользователя, Imagine the possibilities

imagine

the possibilities

Благодарим вас за покупку продукции Samsung.

Чтобы получить обслуживание в более полном

объеме,зарегистрируйтесь в клубе Samsung на сайте

www.samsung.com/register

Пылесос

руководство пользователя

✻

Прежде чем использовать устройство, внимательно прочтите данные

инструкции.

✻

Устройство можно использовать только внутри помещения.

Russian

SC6752, SC6760, SC6762, SC6780, SC6782

16. 05.2008

15.05.2011

POCC KR.AE95.B11849

POCC RU.0001.11AE95

Завод: Самсунг Кванчжу Электроникс Ко., Лтд,

271, Осеон-Донг, Квансан-Гу, Кванчжу-сити,

Республика Корея
Импортер в России: ООО «Самсунг Электроникс Рус Компани»,

125009, г. Москва, Большой Гнездниковский переулок, дом 1, строение 2

DJ68-00474H.indb 1

2010.3.16 6:23:59 PM

Меры предосторожности

Страница 2

МЕРЫ ПРЕДОСТОРОЖНОСТИ

•

Прежде чем использовать устройство, внимательно прочтите данное

руководство и сохраните его, чтобы использовать в качестве справочника.

•

Поскольку данные инструкции по эксплуатации охватывают устройства

разных моделей, технические характеристики приобретенного пылесоса могут

немного отличаться от характеристик, описанных в руководстве.

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

ПРЕДОСТЕРЕГАЮЩИЕ/ПРЕДУПРЕЖДАЮЩИЕ СИМВОЛЫ,

ИТСПОЛЬЗУЕМЫЕ В РУКОВОДСТВЕ

ПРЕДУПРЕЖДЕНИЕ

Указывает на риск получения смертельной или серьезной травмы.

ВНИМАНИЕ

Указывает на риск получения травмы или повреждения устройства.

ДРУГИЕ СИМВОЛЫ, ИТСПОЛЬЗУЕМЫЕ В РУКОВОДСТВЕ

Указывает на действие, которое НЕ СЛЕДУЕТ совершать.

Указывает на действие, обязательное для выполнения.
Указывает на то, что требуется отсоединить вилку кабеля питания от

сетевой розетки.

меры предосторожности

2_

меры предосторожности

DJ68-00474H.indb 2

2010.3.16 6:23:59 PM

Меры предосторожности, Важные меры безопасности

Страница 3

ВАЖНЫЕ МЕРЫ БЕЗОПАСНОСТИ

1. Внимательно прочтите все инструкции. Прежде чем включать устройство, убедитесь,

что напряжение в источнике электропитания совпадает с напряжением, указанным в

табличке технических данных на днище пылесоса.

2. ПРЕДУПРЕЖДЕНИЕ. Не используйте пылесос, если ковер или пол влажный.

Не используйте пылесос для сбора воды.

3. Если любое устройство используется ребенком, или дети находятся вблизи, не

оставляйте детей без присмотра. Не позволяйте детям играть с пылесосом. Не

допускайте, чтобы пылесос оставался включенным сам по себе. Пылесос должен

использоваться только по прямому назначению, описанному в данных инструкциях.

4. Не используйте пылесос без контейнера для пыли. Для наиболее эффективной

работы устройства старайтесь освобождать контейнер для пыли до того, как он будет

полностью заполнен.

5. Прежде чем вставить вилку в сетевую розетку, переведите переключатель в положение

Stop (или Min).

6. Не используйте пылесос для сбора просыпавшихся спичек, горящего пепла или

окурков. Не храните пылесос вблизи кухонной плиты или других источников тепла.

Горячий воздух может привести к деформации или обесцвечиванию пластиковых

деталей устройства.

7. Не собирайте с помощью пылесоса твердые и острые предметы, поскольку они могут

повредить детали устройства. Не наступайте на шланг. Не ставьте на шланг никакие

тяжелые предметы. Не закрывайте всасывающее или выпускное отверстие.

8. Прежде чем вынимать вилку из сетевой розетки, выключайте пылесос с помощью

переключателя на корпусе устройства. Перед заменой контейнера для пыли

обязательно отключайте устройство от сети. Во избежание повреждений вынимайте

вилку из розетки, держась рукой за саму вилку, а не за кабель.

9. Данное устройство не предназначено для использования людьми (включая детей)

с ограниченными физическими, сенсорными или умственными способностями

или лицами, не имеющими достаточного опыта или знаний, если их действия не

контролируются или если они не проинструктированы относительно использования

устройства лицом, отвечающим за их безопасность.

Следите, чтобы дети не играли с устройством.

10. Перед чисткой или обслуживанием устройства следует обязательно вынимать вилку

из сетевой розетки.

11. Использование удлинителя не рекомендуется.
12. В случае нарушения работы пылесоса отключите его от источника питания и

обратитесь к уполномоченному сотруднику сервисной службы.

13. Чтобы избежать возникновения опасных ситуаций, при повреждении кабеля питания

его замена должна производиться изготовителем, сотрудником сервисной службы или

другим квалифицированным специалистом.

14. Не перемещайте пылесос, держа его за шланг. Используйте для этой цели рукоятку на

корпусе пылесоса.

меры предосторожности

меры предосторожности _3

DJ68-00474H.indb 3

2010.3.16 6:23:59 PM

содержание СБОРкА ПЫлЕСОСА …

Страница 4

содержание

4_

содержание

СБОРкА ПЫлЕСОСА

05

05 Сборка пылесоса

ИСПОльЗОВАНИЕ ПЫлЕСОСА

06

06 Кабель питания

07 Регулятор мощности

ИСПОльЗОВАНИЕ И УхОД ЗА

НАСАДкАМИ И фИльТРОМ

08

08 Использование вспомогательных насадок

09 Использование и уход за насадками для пола

11 Опорожнение контейнера для пыли

12 Чистка пылесборника

14 Чистка фильтра защиты двигателя

14 Чистка выпускного фильтра

СТРАНЕНИЕ НЕИСПРАВНОСТЕй

16

DJ68-00474H. indb 4

2010.3.16 6:24:0 PM

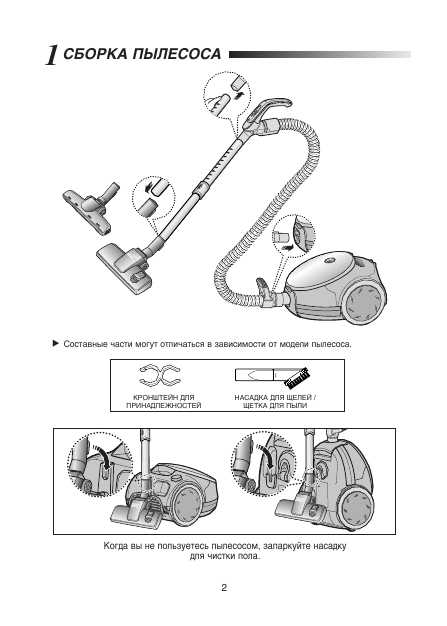

Сборка пылесоса

Страница 5

• При помещении пылесоса на

хранение насадку для пола следует

зафиксировать.

• При переноске устройства

старайтесь не нажать кнопку на

рукоятке контейнера для пыли.

ВОЗМОЖНЫЕ

ВАРИАНТЫ

ВОЗМОЖНЫЕ

ВАРИАНТЫ

Наборы компонентов разных моделей могут отличаться друг от друга.

▼

сборка пылесоса

сборка пылесоса _5

01

СБОР

к

А ПЫ

лЕСОСА

DJ68-00474H.indb 5

2010.3.16 6:24:2 PM

Использование пылесоса

Страница 6

использование пылесоса

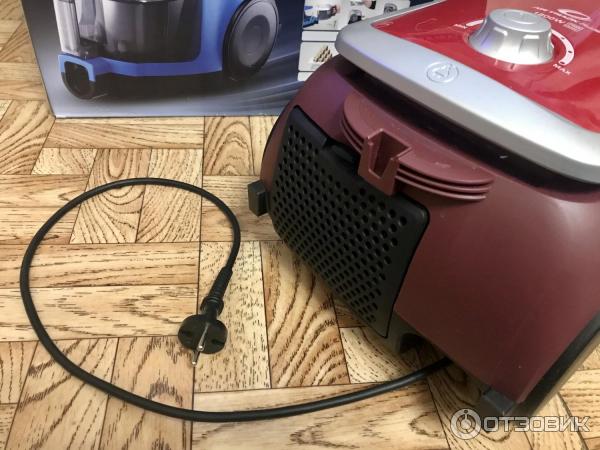

кАБЕль ПИТАНИЯ

6_

использование пылесоса

• При извлечении вилки из сетевой розетки держитесь рукой за

вилку, а не за кабель.

ВНИМАНИЕ

DJ68-00474H.indb 6

2010.3.16 6:24:3 PM

Регулятор мощности

Страница 7

использование пылесоса _7

РЕГУлЯТОР МОЩНОСТИ

ТОлькО ПОлЗУНкОВЫй РЕГУлЯТОР

(дополнительно)
• РЕГУЛЯТОР ПЕРЕМЕЩЕН В ПОЛОЖЕНИЕ STOP
Происходит выключение пылесоса (режим ожидания)
• РЕГУЛЯТОР ПЕРЕМЕЩАЕТСЯ В СТОРОНУ

ПОЛОЖЕНИЯ MAX

Мощность всасывания пылесоса плавно

увеличивается и достигает максимального значения.

02

ИСПО

ль

ЗОВАНИЕ

ПЫ
лЕСОСА

РЕГУлЯТОР НА кОРПУСЕ/РЕГУлЯТОР-

ВЫклЮЧАТЕль
Чтобы во время чистки портьер, небольших ковриков

или других легких объектов из ткани уменьшить

мощность всасывания, сдвиньте заслонку воздуховода,

чтобы открылось отверстие.

РЕГУлЯТОР НА кОРПУСЕ

(только этот тип регулятора)
MIN = Для чистки поверхностей,

требующих осторожного

обращения, например тюли.

MAX = Для чистки пола и плотных

ковров.

РЕГУлЯТОР-ВЫклЮЧАТЕль (только

этот тип регулятора)

DJ68-00474H.indb 7

2010.3.16 6:24:6 PM

Использование и уход за насадками и фильтром, Использование вспомогательных насадок

Страница 8

8_

использование и уход за насадками и фильтром

использование и уход за насадками и фильтром

Трубка

•

Чтобы проверить, нет ли засорения, отделите

телескопическую трубку и уменьшите длину. Это

упростит удаление мусора, забившего трубку.

•

Отрегулируйте длину телескопической трубки,

перемещая вперед или назад кнопку регулировки

длины, которая находится в центре телескопической

трубки.

ИСПОльЗОВАНИЕ ВСПОМОГАТЕльНЫх НАСАДОк

•

Для чистки поверхностей, требующих осторожного обращения, выдвиньте и поверните

насадку для пыли.

Вспомогательные насадки (дополнительно)

•

Наденьте вспомогательную насадку на конец рукоятки шланга.

•

Чтобы использовать щетку для обивки, наденьте вспомогательную насадку на конец

рукоятки шланга противоположной стороной вперед.

DJ68-00474H.indb 8

2010.3.16 6:24:12 PM

использование и уход за насадками и фильтром …

Страница 9

использование и уход за насадками и фильтром _9

03

ИСПО
ль

ЗОВАНИЕ

И У

хОД

ЗА

НАСАД
кАМИ

И ф

Иль

ТРОМ

ИСПОльЗОВАНИЕ И УхОД ЗА НАСАДкАМИ ДлЯ ПОлА (Дополнительно)

•

Устанавливайте рычажок насадки в положение, соответствующее различным типам

поверхности.

•

При засорении входного отверстия насадки полностью удалите мусор.

Чистка ковра

Чистка пола

< ДОПОлНИТЕльНО >

Если во время чистки в пылесос часто попадают волосы или шерсть животных, они

наматываются на барабан и нарушают его вращение. В этом случае необходимо

осторожно очистить барабан.
1. Нажмите кнопку, с помощью которой отделяется крышка прозрачного экрана.

2. Извлеките стержневую щетку из прозрачного экрана.

3. Помогая себе ножницами, очистите стержневую щетку от намотанных на нее волос и

грязи.

4. С помощью сухой ткани или щелевой насадки очистите отсек для щетки от пыли и грязи.

5. Вставьте стержневую щетку во вращающийся ремень и соберите насадку.

6. Установите на место крышку прозрачного экрана до щелчка.

1

2

3

4

5

6

Для более

эффективной очистки

ковров от шерсти

животных и волос

< ДОПОлНИТЕльНО >

DJ68-00474H. indb 9

2010.3.16 6:24:20 PM

Использование и уход за насадками и фильтром

Страница 10

10_

использование и уход за насадками и фильтром

использование и уход за насадками и фильтром

< ДОПОлНИТЕльНО >

•

Для более легкой очистки снимите прозрачную крышку барабана.

Используйте только для постельного белья. Во время очистки щетки от мусора

соблюдайте осторожность.

ПРЕДУПРЕЖДЕНИЕ

Засоры в турбине мешают вращению щетки, поэтому в случае их появления примите

соответствующие меры.
1. При засорении входного отверстия насадки полностью удалите мусор.

2. Установите кнопку блокировки в положение UNLOCK и удалите засор.

3. Чтобы собрать насадку, совместите крышку с передней частью корпуса насадки и

установите ее на место. Закрыв крышку, установите кнопку блокировки в положение

LOCK.

Турбина

Щетка

1

2

3

Для сбора шерсти животных и

волос с обивки мебели

и постельного белья.

< ДОПОлНИТЕльНО >

DJ68-00474H.indb 10

2010.3.16 6:24:24 PM

Выделить → Я нашла инструкцию для своего пылесоса здесь! #manualza

Что делать, если пылесос Samsung плохо всасывает

Пылесос может плохо всасывать мусор по ряду причин, которые перечислены ниже. Проверьте по очереди каждую из них.

Заполнен пылесборник

Проверьте пылесборник: мешок или контейнер. Если там есть мусор — удалите его.

Фото 1. Для примера, так выглядит контейнер-пылесборник на пылесосе с аквафильтром Samsung SD9480

Засорились шланг, трубка или щетка

Проверьте, не засорились ли гофрированный шлаг, телескопическая трубка или щетка. Если в них застрял мусор — удалите его. Щетку и шланг можно промыть под сильным напором проточной воды и хорошо просушить.

Если после чистки мощность всасывания увеличилась, значит с пылесосом все нормально, пользуйтесь дальше.
Если в шланге, трубке или щетке мусора не было, или мощность всасывания не увеличилась, проверьте следующую рекомендацию.

Засорились фильтры

В пылесосе два фильтра: предмоторный (устанавливается перед электродвигателем) и выпускной (устанавливается после электродвигателя). Если какой-то из них засорен, мощность всасывания падает.

На разных моделях фильтры выглядят по разному и находятся в разных местах. Детальная информация о них приведена в инструкции пользователя.

Фото 3. Для примера, так выглядит предмоторный фильтр пылесоса Samsung SD9480

Фото 4. Для примера, так выглядит выпускной фильтр пылесоса Samsung SD9480

Чтобы проверить состояние фильтров:

1. Выньте предмоторный фильтр из пылесоса и включите его. Проверьте силу всасывания рукой. Ни в коем случае не пылесосьте без фильтра.

2. Если сила всасывания без предмоторного фильтра увеличилась, очистите фильтр и установите его обратно. Проверьте силу всасывания еще раз.

   • Если сила всасывания после установки фильтра не изменилась, значит с пылесосом все в порядке, пользуйтесь дальше.

   • Если сила всасывания после установки фильтра снизилась, значит фильтр пришел в негодность. Приобретите новый фильтр.

3. Если сила всасывания без предмоторного фильтра не изменилась, выньте из пылесоса выпускной фильтр. Проверьте силу всасывания рукой без двух фильтров. Ни в коем случае не пылесосьте без фильтров.
   Если сила всасывания без фильтров увеличилась, очистите оба фильтра и установите их обратно. Проверьте силу всасывания еще раз.

   • Если сила всасывания после установки фильтров не изменилась, значит с пылесосом все в порядке, пользуйтесь дальше.

   • Если сила всасывания после установки фильтров снизилась, значит фильтры пришели в негодность. Приобретите новые фильтры.

Неисправность пылесоса

Если без обоих фильтров сила всасывания не увеличилась, значит пылесос неисправен. Определить неисправность в домашних условиях и без специальных знаний невозможно, поэтому требуется вмешательство мастера сервисного центра.

Где купить новые фильтры

Новые фильтры продаются в официальных сервисных центрах Samsung и магазинах бытовой техники.

Не могу найти инструкцию к пылесосу или разобраться в ней

Обратитесь в службу поддержки Samsung любым удобным способом.

Мы приложим все усилия, чтобы помочь вам.

причины поломок + пошаговая инструкция по разбору пылесоса

Принцип ремонта бытового прибора

Для того, чтобы починить пылесос Самсунг самостоятельно, следует ознакомиться с инструкцией по его эксплуатации

Для начала необходимо вытащить шнур питания из розетки, обратить внимание на внешние признаки для определения места и характера поломки

В современном пылесосе происходит полнопоточное охлаждение мотора очищенным воздухом. На корпусе разъемные детали соединены с помощью винтовых зажимов шестью саморезами, два из которых удерживают переднюю часть крышки крепления, а четыре расположены на противоположной стороне. Двумя саморезами закреплена ручка снизу, столько же удерживают торец. Электронная плата по управлению двигателем прикрыта верхней крышкой корпуса и закреплена четырьмя пластиковыми замками на защелках (пазы с выступами).

Методика ремонта пылесоса Самсунг проста и доступна для понимания. Предварительно следует подготовить необходимый инструмент:

1. Несколько различных отверток, плоскогубцы.
2. Разные головки с шилом.
3. Небольшой молоток, паяльник с чистой ветошью.
4. Запас жидкости WD-40, смазки EP-2 или Литола-24.
5. Тестер, который необходим, чтобы выполнять прозвонку электрических цепей.
6. Фотоаппарат.

Оборудование с воздушно-водяным фильтром

Пылесос, снабженный аквафильтром, работает по схеме одноступенчатой фильтрации, хотя является двухступенчатым. Он имеет контейнер и НЕРА, которые можно мыть (установка на место производится только после их просушки).

Воздух, входящий в пылесборник, своим мощным потоком превращает жидкость в туманное облако, которое мгновенно поглощает весь сор. В районе козырька пылеуловителя спереди вихревой шторм дает возможность пыли осесть вниз, на самое дно, а микропылевые остаточные частички проникают через туманный фильтр, который работает и как НЕРА. Чистый сухой воздух охлаждает мотор и выталкивается наружу.

Особенности разборки пылесосов по брендам и моделям

Каждый человек задумывается о проведении ремонта, как только слышит шум в двигателе. Причиной этому может быть грязь и пыль, скопившаяся внутри системы. Чтобы проверить, необходимо произвести разборку. Для этого потребуется пинцет, тиски, отвертки, кусачки, смазка. В процессе ремонта техники от компании самсунг, соблюдайте все правила безопасности, если не желаете, чтобы восстановление закончилось травмой для вас. Во время процедуры не включайте агрегат в сеть.

Samsung

Разбирать технику Samsung следует в строгом порядке:

•         для начала снимите контейнер, в котором собирается пыль. Затем проведите демонтаж двух фильтров;

•         при помощи отвертки удалите все болты, расположенные под снятыми фильтрами;

•         после этого можете снять оболочку, она снимается легко, без приложения особенных усилий;

•         сможете приступить к чистке корпуса. Для удаления пыли используйте кисточку или тряпку, но не влажную.

Все модели от компании Самсунг созданы с учетом трех основных видов фильтров, именно от них будет зависеть способ ухода: сухой мешок, аквафильтр, циклон.

Electrolux

Разборка пылесоса Электролюкс в некоторых моментах отличается от других производителей.

•         Для начала необходимо открыть отсек, где собирается пыль. Снимаем все винты и проводить демонтаж решетки. Изготовитель крепит ее обычно при помощи шурупов и других видов крепежей.

•          После этого снимаем крышку с пылесборника и кнопок управления. Обычно они расположены под одним блоком. Как только эта процедура будет завершена, необходимо достать пылесборник. Его крепят на защелках, но зависит от вида агрегата.

•         Далее можно будет отделить оболочку от основания. Сделать это можно после того, как открутили несколько болтов

Обращайте внимание, что крепеж может быть не один, изучите детально всю конструкцию

•         Как только пылесборник был снят, половина процедуры уже пройдена. Затем замените фильтр, расположенный на входе шланга. Отключите провода, подсоединенные к двигателю.

•         После этого можно проводить разбор мотора. Демонтируйте кожух, для этого достаточно иметь линейку из металла.

•         Стоит позаботиться еще о снятии крыльчатки. В моделях Электролюкс, эту деталь садят на клей, так что для демонтажа придется использовать растворитель.

•         Теперь вы сможете открутить все болты и рассмотреть двигатель.

Как только произвели все процедуры, осмотрите механизм на предмет поломок.

Без разницы, идет ли речь о 1600w, 1800w или Extra 1400w, процедура разборки будет приблизительно одинаковая. Вне зависимости от вида агрегата, сердце его – двигатель. Именно он втягивает пыль в систему, а фильтр оберегает все детали от проникновения грязи. Ремонт устройства своими руками имеет смысл только в том случае, если сердце устройства абсолютно исправно и бесперебойно работает. Разбор рекомендуем проводить только если нужно сменить щетки, смазать подшипники. Основное преимущество в том, что все приборы внутри похожи друг на друга, разница есть только в механических деталях:

•         элемент для сбора пыли;

•         корпус;

•         щетка.

А сам прибор остается неизменным. Поэтому если вы разбирали модель Филипс, у вас не возникнет трудностей с LG или Сименс.

При этом значительно может быть усложнен процесс только в моющих устройствах. В них присутствует водяная помпа, именно она передает воду в пылесборник и устанавливается на его ходе. Поэтому кроме всех описанных процедур, потребуется откручивать и ее.

Ремонт пылесоса

Отремонтировать пылесос самостоятельно можно только при наличии простых повреждений. Если неполадка не находится при разборке или выглядит серьезно, рекомендуем обращаться к профессионалам. Самостоятельно же вы можете исправить несколько вещей: их сразу видно и для их исправления не нужно иметь особых познаний в ремонте техники:

• Для того, чтобы увидеть внутренности двигателя, снимите несколько изолирующих слоев, пока в руках у вас не останется металлическая коробка двигателя.
• Визуально осмотрите движок и проверьте его на целостность и наличие в корпусе посторонних предметов, затем попробуйте подключить поочередно подключить каждый из двух проводов.
• Если какой-то из проводов разорван, зачистите оба конца и подберите подходящую изоляционную клемму для обжима.

После проверки и ремонта соберите аппарат и попробуйте его включить, проверьте, устранена ли неполадка.

Как разобрать трубу пылесоса

Рассмотреть детально телескопическую трубу без повреждений агрегата невозможно. Даже если вы будете делать это максимально медленно и аккуратно, все равно произойдет какая-то маленькая поломка. Дело в том, что такой разбор просто не предусмотрен в инструкции. Если вы разберете трубу, собрать ее 100% уже не сможете.

Многие уверены, что телескопические трубки являются неразборными. Мнение ошибочно, попытаться можно, но вы сломаете защелки. Здесь не сможет помочь даже способ нагревания.

В любом случае чистить такой шланг внутри необходимо, там оседает пыль и грязь. Просто промывайте периодически трубку водой, можете использовать мягкие ершики.

Как разобрать двигатель пылесоса

Стандартные сухие пылесосы, включают в себя два двигателя. Один из которых — мотор, второй – движок. Второй заставляет функционировать щетки первого.

Стоит отметить, что кроме мотора внутри аппарата могут изнашиваться и такие детали, как подшипники, щетки. В таких моделях, как Филипс, Сименс, можно провести ремонт своими руками. При грамотном проведении процедур, заметить сломанную деталь новой, не составит большого труда. Главное учитывайте габариты, марку и материал из которого он изготовлен.

Один из основных моментов в восстановлении — разборка мотора и определение поломки. Проводится процедура таким образом:

•         используя отвертку, выкручиваем болты, расположенные на верхней части изделия;

•         чтобы удалить двигатель снимите катушку аккуратно и отсоедините каждый разъем;

•         удаляйте провода с катушки, чтобы она осталась на своем месте. Затем снимайте двигатель;

•         снимите резинку – уплотнитель;

•         разъедините оболочку и достаньте сам мотор;

•         осмотрите верхнюю поверхность двигателя. Выгните завальцовки в обратную сторону. Вставьте в любое отверстие отвертку и разъедините обе половины. Благодаря этому турбина будет удалена из корпуса;

•         откручивайте болты, шайбы и снимайте турбину;

•         снимайте щетки на любом этапе, если будут мешать болты, выкрутите их;

•         выбиваем якорь. Вставьте в отверстие ключ и постучите по нему, чтобы выбить двигатель наружу;

•         обращайте внимание на подшибники, если они в хорошем состоянии, смажьте маслом;

•         при помощи пинцета вынимайте пыльник.

Собрать агрегат сможете при помощи схемы, действуйте в обратном порядке.

Основные проблемы пылесоса Самсунг 2000w

Вакуумные пылесосы оснащаются электрическими двигателями, перегреваться которым не дает воздух, проходящий через фильтры. Когда фильтры засоряются, в двигатель может попасть пыль или посторонний предмет, а также движок может перегреваться и отключаться.Своевременное обнаружение и устранение неполадок помогут сохранить исправность мотора на долгое время.

Среди основных неисправностей, с которыми сталкиваются владельцы моделей такого типа, встречаются:

1. Изменение тяговой мощности. Появляется из-за механических повреждений шланга и мест, где соединяются шланг и трубка, а также застрявших в проходе посторонних предметов.
2. Изношенные, давно не меняемые фильтры Многие модели оснащены специальным датчиком, указывающим на засоры, но при его отсутствии понять, что фильтр требует замены, можно по характерному глухому звучанию мотора, а также по уменьшению мощности всасывания.
3. Отсутствие питания при включении или периодическое пропадание тока. При такой неисправности звук работающего устройства становится прерывистым, вы можете почувствовать запах горелой пыли или проводов, в крайнем случае – появятся искры и дым. Проверьте пылесос, подключив его поочередно к нескольким розеткам, и если ситуация везде одинаковая, причина неисправности находится под корпусом. При наличии искр и замыкания, устройство срочно необходимо отключить от сети и передать специалисту.

Диагностика и ремонт неисправностей пылесоса

Чтобы выявить поломку мотора, снимите кожух и организуйте прозвон проводов. Уберите с крыльчатки залежи мусора, зачистите и хорошенько обожмите все провода. Завершив ремонт, проведите повторное тестирование. Заглушку не помешает опрессовать, а внутренности двигателя – почистить. Потом вас ожидает обратная сборка.

Впрочем, случаются с пылесосами и другие несчастья. Рассмотрим три варианта неполадок и методы борьбы с ними. Поехали:

1. Снижение мощности всасывания. Потребуется отсоединить шланг, трубу и чистящую насадку. Осмотрите все детали, продуйте шланг с трубой (по отдельности). Удалите крупный мусор – носки, бумагу, полиэтиленовые пакеты (если есть). Соберите и повторно активируйте прибор.
2. Засор фильтров. Диагностируется по слабой тяге, неприятным звукам либо полной остановке оборудования. Еще один верный признак – красный индикатор. Вам потребуется очистить от пыли циклонный фильтр и пластиковый контейнер с губкой.
3. Агрегат не включается. Знание, как разобрать пылесос Samsung, может и не потребоваться. Для начала проверьте регулировку мощности и соединение с розеткой. Убедитесь в нормальном функционировании индикатора. Если огонек потух, придется осматривать и разбирать электродвигатель.

Основные принципы самостоятельной разборки

Вне зависимости от того, какой тип пылесоса требуется разобрать, следует придерживаться такой инструкции:

•         для начала выявите, какая требуется разборка, полная или нет. В первом случае, необходимо сделать демонтаж абсолютно всех деталей, во втором, достаточно снять только вышедшие из строя. Неполная разборка обычно требуется, когда нужно сменить фильтры, или провести чистку. Регулярно осуществляйте неполную разборку для того, чтобы чистить лопасти турбины, удалять грязь и пыль. В случае с моющими видами этого делать не нужно, так как отсек с водой, где оседает вся грязь, находиться с внешней стороны. Изучите руководство к своей модели, так как каждая с аквафильтром или моющая, имеет индивидуальные особенности;

•         чтобы проводить любые виды работ, необходимо отключить заранее агрегат от сети. Если можно отсоединить провод от аппарата, сделайте это. Снимите все возможные насадки, очистите и отложить на время;

•         найдите все шурупы, которые крепят корпус аппарата. Выкрутите их, отложите аккуратно, чтобы потом не перепутать. Они могут отличаться по длине и ширине, если перепутаете их местами, нарушите всю систему;

•         после проведения работ, нащупайте защелки, скрепляющие корпус. Нажмите на них и снимите корпус. Желательно использовать специальный прибор из резины, который не нарушит материал. Никогда не используйте для этого отвертки и железные предметы, они могут привести к трещинам.

После того, как сняли корпус, разбор завершен. Проведите чистку каждой детали. Если желаете произвести дальнейший разбор, придется делать распайку, для чего не обойтись без применения специального оборудования.

Как разобрать моющий пылесос

Если техника от производителей zelmer, керхер, лучше воспользуйтесь услугами сервисного центра, чтобы не навредить дорогостоящей технике. Такие моющие аппараты состоят из внешней пластиковой коробки, в которой находятся емкости с водой и моющим средством, отсеки для грязной жидкости. Также присутствует мотор с турбиной, фильтр воздуха. Существуют два вида систем и в моющих моделях: вертикальная и горизонтальная. Первый вид позволяет расположить две емкости друг над другом. Во втором случае размещение происходит друг в друге.

Благодаря такому устройству, гарантируется качественная очистка и сбор влажного мусора с поверхностей. В этом случае также необходимы фильтры, только аква, оберегающий систему от загрязнений и пыли. Следите за его состоянием, для этого периодически рассоединяйте систему, чтобы проверить исправность каждой детали.

•         Отключите от сети агрегат от сети питания.

•         Снимите контейнер с водой и удалите жидкость. Сразу помойте контейнер и оставьте просушить.

•         Если имеется фильтр, прочистите его. Опирайтесь на инструкцию от производителя. Если не очищать, там будет благоприятная среда для развития бактерий, которые в дальнейшем приводят к развитию различных болезней.

В том случае, если потребуется рассмотреть аппарат более детально, используйте инструкцию сухой модели. Раскрутите все болты, рассоедините корпус. После этого удалите провод из системы. Удалив все скрепляющие элементы, сможете разделить аппарат на отдельные элементы. Рассмотрев их, замените неисправные элементы новыми.

Как разобрать циклонный вид

Процедура разборки такая же, как и в других моделях. Если захотите прочистить систему, сделать это будет несложно. Внутри прибора есть пластиковый контейнер, в нем присутствует несколько губок и пластин, которые очищают воздух и поверхность в целом. После того как провели разборку техники, вытряхните всю пыль и промойте каждую деталь, просушите каждый элемент. Благодаря такой процедуре сможете  улучшить работу устройства.

Как разобрать модель с турбощеткой

Если используете бытовой электрический пылесос с турбощеткой, могут возникнуть трудности с его функциональными способностями

Разбирается устройство, как и любое другое, но турбощетке следует уделить внимание. Она расположена в насадке на трубе

Чтобы ее удалить, нужно отсоединить насадку от трубы, затем раскрутить шурупы и извлечь щетку.

Как работать с вертикальной моделью

Если вы обладатель вертикального электроприбора, потребуется особенное внимание уделять разборке данной системы. Мешок для сбора мусора находится с внешней стороны, поэтому перед тем, как проводить восстановительные работы, снимите его

Затем отключите агрегат от электричества. Чтобы разделить аппарат на отдельные элементы, просто раскручивайте все болты.

Мелкие неисправности и их устранение

Если пылесос начинает «чудить» – неправильно выполнять свои функции, громко шуметь, вибрировать – ему требуется помощь.

Чаще всего причиной неисправности является сам процесс уборки: полностью заполнился мешок для пыли или забился мусором один из фильтров.

На самом деле частичная разборка пылесоса является этапом регулярного обслуживания, особенно это касается моделей с многоступенчатой системой фильтрации

Одни пылесосы разбираются легко, другие требуют определенных знаний. Чтобы не ошибиться, рекомендуем чаще заглядывать в инструкцию, которая снабжена схемами и подсказками.

Обычно с проблемой можно справиться своими силами. Но если вы не сильны в ремонте техники, лучше отнести прибор в сервисный центр, к специалистам.

Проблема #1 — резко упала мощность всасывания

Если вы заметили, что пыль слабо всасывается, а мелкий мусор и вовсе остается на полу нетронутым, придется выяснить причину путем частичной разборки. Для начала следует убедиться, что с трубой, шлангом и щеткой все в порядке.

Порядок действий:

• отсоединить шланг от пылесоса;
• отделить трубу от шланга;
• снять насадку;
• внимательно осмотреть каждую часть;
• попытаться продуть трубу и шланг.

Если в один из элементов попал крупный предмет (полиэтиленовый мешок, носок, лист бумаги), нужно аккуратно достать его, затем произвести сборку в обратном порядке и попробовать запустить прибор.

Нередко причиной слабой тяги бывают накрученные на щетку волосы или куски крупного мусора, застрявшие в изогнутом отводе насадки. Если причину не устранить без разборки, придется открутить крепеж и отделить наружные элементы

Иногда тяга ослабевает просто потому, что случайно задели регулятор мощности и установили на минимум. Обязательно проверьте его перед любыми действиями по разборке.

Проблема #2 — засорились фильтры пылесоса

Необычный звук, слабая тяга, остановка работы – последствия засорения фильтров. У приборов с индикатором заполнения это можно определить и по загоревшейся красной лампочке. В современных приборах предусмотрено все, чтобы фильтры доставались легко и быстро.

Обычно требуется произвести очистку двух основных элементов – пластикового циклонного фильтра (прозрачного резервуара с отделениями) и губки, заключенной в пластиковый контейнер. Но иногда следует заменить HEPA фильтр, а у моющих агрегатов – дополнительную защиту двигателя.

Фотоподсказки для разборки, очистки и замены:

Галерея изображений
Фото из

Чтобы вытряхнуть пыль из резервуара и убрать волосы, намотавшиеся на циклонный фильтр, нужно нажать на кнопку, отсоединить бункер от корпуса и снять крышку

Чтобы добраться до фильтра тонкой очистки, необходимо снять крышку, которая находится в задней части прибора

Если фильтр чистый, то причина не в нем — устанавливаем его на место. Грязную деталь лучше заменить новой, хотя некоторые пытаются ее отстирать

Самая мелкая пыль остается в губчатом фильтре. Он обычно вставлен в крышку резервуара и заключен в небольшой пластиковый контейнер. Губка хорошо моется мыльной водой

Контейнер с циклонным фильтром

Пластиковая решетка для защиты HEPA фильтра

Новый HEPA фильтр для Самсунга

Губчатый фильтр в контейнере

Как видите, разборка пылесоса Самсунг для чистки фильтров элементарна и проводится быстро. Элементы моют в теплой воде с неагрессивным моющим средством. Затем их нужно высушить и произвести обратную сборку.

Проблема #3 — прибор не включается

Стандартная проверка при неработающем приборе – на включение его в сеть. Убедитесь, что вилка шнура питания воткнута в розетку, а кнопка регулировки мощности установлена на нужном делении.

Обычно приборы марки Самсунг оснащены светодиодными индикаторами. При правильной работе они горят зеленым светом, при заполнении пылесборника – красным

Если индикация не работает, а пылесос не издает шума, скорее всего, придется чинить или менять двигатель. Но возможны и проблемы с платой, поэтому разборка корпуса необходима в любом случае.

Устранение неполадок

При работе пылесоса Самсунг с засоренными фильтрами пыль не засасывается. Через несколько минут после его запуска (от 1 до 15) мощность автоматически понижается. В этом случае при наличии защитной автоматики его выключит аварийный термостат, а при ее отсутствии аппарат сгорит. Характерными признаками засорения фильтров пылесоса являются появление плохой тяги, сильный гул и нагрев. Перед тем, как приступить к разбору устройства, следует проверить все фильтры, при необходимости произвести их замену или почистить (определенные типы нужно промыть) и перезаправить.

Если не удается удалить грязь, нужно изъять эти элементы и включить пылесос без них, чтобы удостовериться в нормальной силе всасывания. При небольшой потребуется очистить крыльчатку от скопившегося мелкого мусора, после чего проверить состояние турбощетки и коллектора двигателя. Непригодные щетки подлежат замене, а коллектор нужно будет почистить мелкой шлифовальной шкуркой N0 или N00.

При длительной работе пылесоса может перегореть предохранитель, и аппарат не включится. В этом случае следует его осмотреть и заменить перед началом запуска. Следующей распространенной поломкой является обрыв сетевого провода. Пылесос не будет работать, если у него неисправный выключатель. Для выявления этого дефекта потребуется обыкновенный тестер для прозвонки провода, чтобы определить место его обрыва. Сначала нужно убедиться, что в пылесосе не сработал термодатчик, который мог принудительно обесточить двигатель. Ликвидировать такую неисправность можно при помощи паяльника за несколько минут. Пылесос остынет и включится автоматически.

Если в момент работы аппарат начинает вибрировать, издавать неприятные режущие звуки, скрежет, это означает, что подшипники следует смазать или заменить на новые. Такие признаки говорят об износе деталей.

Также может не втягиваться силовой провод. Это происходит из-за ослабления пружины в моточном барабане или затягивания шнура. Для устранения неполадки необходимо снять барабан, осмотреть его и решить проблему путем перемотки шнура. Если прижимной ролик не срабатывает, необходимо обращаться к специалисту. Сборка пылесоса производится в обратном порядке.

Несменный пылесборник

Установленный сухой пылесборник редко выходит из строя, недостатком считаются только одноразовые фильтры. Для изготовления мешка применяют пропиленовое или силиконовое волокно, регенерация которых не предусмотрена.

Наполненный пылесборник выбрасывают, а на его место устанавливают новый. Не рекомендуют пришивать к горловине пылесоса старый мешок после очистки от пыли, мойки. В таких случаях из-за усиленного образования микропыли забьются тонкий и НЕРА-фильтры, что приведет к поломке мотора. Особенно тщательно при разборке нужно проверять подсоединение шланга к насадкам патрубка с целью выявления нарушения герметичности.

Что делать, если вышел из строя двигатель

При выходе из строя двигателя или его отдельных элементов действуйте по ситуации. Как уже было сказано, замену щёток и прочистку коллектора можно сделать самостоятельно

При разборке важно не повредить коллекторный узел и изоляционные слои-обмотки, по этому неопытному мастеру лучше не браться за такой ремонт. Если повреждён прижимной ролик, происходит нарушение регуляции оборотов, а вмешиваться в электронный управляющий блок без знаний и умения не стоит

После разборки корпуса вы можете сами определить работоспособность двигателя, проверив его под нагрузкой. Для этого частично соберите пылесос, тщательно соблюдая последовательность действий. Перед тестированием не устанавливайте фильтры и пылесборник: так будет лучше видна работа агрегата при запуске. При запуске оцените:

• наличие посторонних запахов;
• степень нагрева проводов;
• степень нагрева изоляционных слоёв;
• работу щёток двигателя и его коллектора (не сильно ли они искрят).

Если работа пылесоса сопровождается привычным монотонным гудением — значит, ремонт прошёл успешно.

Некоторые неисправности и поломки у пылесосов «Самсунг» можно устранить самостоятельно, но некоторые неисправности могут оказаться не по силам. При серьёзных повреждениях двигателя не пытайтесь разобрать его «до упора». Иногда дешевле купить новый пылесос, чем менять двигатель у старого агрегата.

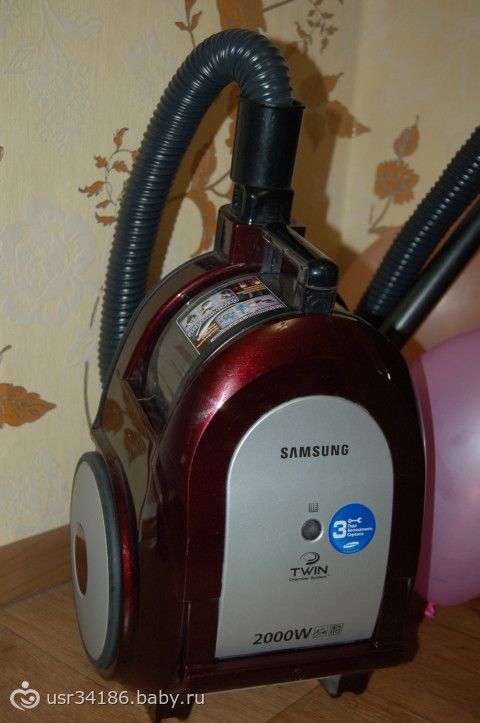

Как разобрать пылесос Samsung 2000w?

Наша простая пошаговая инструкция поможет вам быстро и правильно разобрать устройства, а также найти неполадку и устранить ее. Просто следуйте плану:

• Вытяните вилку из розетки, устойчиво закрепите пылесос в удобном для работы положении. Для начала необходимо снять внешний фильтр и защитную решетку с него, проверить загрязнены ли они. Степень загрязнения проверяется по пластиковым перепонкам на защитной решетке – если они стали темными, а просветы между ними забились пылью – фильтр считается сильно загрязненным и требующим замены.
• Далее снимаем пластиковый циклонный фильтр. Для этого зажмите рычажок на ручке и достаньте контейнер. Выньте из него губчатый фильтр и промойте под проточной водой, удалив загрязнения.
• Снимаем пластиковое покрытие с корпуса: для этого крестовой отверткой снимаем саморезы с крышки.
• Используйте плоскую отвертку как рычаг: подденьте поверхность крышки в районе колес с обеих сторон и аккуратно нажмите до момента, когда крышка отскочит от корпуса.
• Чтобы полностью снять крышку необходимо отдельно открепить крышечку с разъема материнской платы – ее нужно бережно отсоединить от корпуса, и вместе с ней снять всю покрышку.
• Отложите крышку в сторону и возьмитесь за кожух в котором находится двигатель и плата. Для этого откручиваем четыре самореза на каждой стороне и снимаем кожух, предварительно отключив проводки, соединяющие двигатель и плату.

Чтобы окончательно разобрать пылесос Самсунг 2000w, с двигателя необходимо снять несколько слоев шумоизоляции, а также пластиковую крышку, закрепленную на четырех саморезах. Открутите их и отложите отдельно, чтобы при сборке не перепутать болтики для крепления разных деталей.

Чтобы полностью открепить двигатель от корпуса, отсоедините термореле и провод, соединяющий двигатель с ним. После этого можно достать двигатель и рассмотреть его детально.

Профилактика

Профилактика неисправностей стиральной машины включает в себя правильное использование устройства и профилактические проверки фильтров. Внешние имеют очень большое значение – поступающий внутрь механизма воздух проходит через них, и на фильтрах и защитной решетке скапливается большинство загрязнений. Когда решетка и фильтрующая система загрязняются слишком сильно, пыль и твердые частицы могут попадать сразу в движок, застревая в нем и повреждая его составляющие. Регулярный осмотр и замена загрязненных фильтров значительно продлит срок эксплуатации вашего устройства.

Пошаговая инструкция по разборке пылесоса Samsung

Разборка бывает полной и частичной. Для очищения фильтров хватит и частичного вмешательства, а вот замена сломанных деталей потребует основательного подхода. На первом этапе проводится диагностика – присмотритесь к устройству, чтобы выявить странности в его функционировании. Лишь после этого начинается полная разборка пылесоса “Самсунг”. Вас должны насторожить следующие признаки:

1. Шипение и гудение.
2. Прерывистые звуки.
3. Запах горелой проводки.
4. “Плевки” пылью.
5. Слабая или отсутствующая тяга.

Специальные знания для ремонтных работ вам не нужны, зато потребуется обширный набор инструментов. Прежде всего запаситесь шлицевой и фигурной отвертками для выкручивания саморезов с болтами. Пластиковые короба и крышки снимаются вручную, но в некоторых случаях вам необходимо добраться до цифровой платы и электродвигателя. Для этого приготовьте:

• тиски;
• шило;
• плоскогубцы;
• наждачку;
• напильник;
• строительный нож;
• провода и разъемы.

Приступаем к разборке корпуса. Для экспериментов возьмем модель “Самсунга” SC8854, посредством которой осуществляется сухая уборка помещений. Первый шаг сводится к тому, чтобы отсоединить защитную решетку, извлечь и почистить фильтр.

С саморезами поможет совладать отвертка. Отложив в сторону крышку, займитесь отключением фотоприемника. Плата достается вместе с кожухом. Теперь потребуется отсоединить круглый защитный корпус.

Завершающий этап – демонтаж электродвигателя. Осмотрите мотор. Если возникла твердая уверенность в поломке, обратитесь в сервисный центр “Самсунга”. Хотите ускорить процесс? Купите новую деталь и произведите замену самостоятельно.

Наиболее сложен четвертый этап – разборка самого двигателя

Вы уже знаете, как открыть пылесос “Самсунг”, но в моторы нужно лезть с особой осторожностью. Перед началом ремонта обязательно посмотрите обучающее видео

причины поломок + пошаговая инструкция по разбору пылесоса

Как открыть

Корпус вакуумного пылесоса Samsung состоит из 2 половин, соединяемых винтами и защелками. Перед началом работы требуется демонтировать резервуар для сбора пыли или удалить мешок. Остатки загрязнения из ниши пылесборника удаляются влажной салфеткой. Шурупы располагаются во внутренней части ниши, дополнительный элемент крепления выносится на заднюю стенку.

После откручивания винтов можно открывать корпус. Рекомендуется использовать специальную пластиковую лопатку, которая вставляется в линию разъема и отводит зажимные элементы. После разделения половин требуется отключить жгуты кабелей, идущих к дополнительным элементам управления (применяются на части моделей).

Особенности разборки пылесоса

Сразу предупредим, что если ранее вы не пробовали разбирать подобные устройств, возможно, вам стоит довериться мастерам. Внешние фильтры снимаются и чистятся легко, а вот сам корпус разобрать и, тем более, собрать отдельно самостоятельно может не каждый, к тому же могут потребоваться специальные инструменты, такие как плоская и крестовая отвертки, плоскогубцы и наждачная бумага, если все же вы решились произвести разборку самостоятельно, фиксируйте каждый шаг на камеру. Фото или видео процесса помогут вам в дальнейшем правильно собрать устройство, и у вас не останется в итоге лишних деталей.

Разборка корпуса

Сложность разборки корпуса заключается в наличии скрытых болтов. Производитель их прячет под кнопками, крышками и другими деталями. Ремонтные работы начинают с подготовки инструмента. Обязательно понадобится набор отверток прямой и фигурной формы.

Причем сейчас часто стали встречаться шурупы не под крестообразную отвертку, а треугольную или звездочки. Для прозвонки проводов, предохранителя, контактов выключателя нужен мультиметр. Желательно иметь под рукой пинцет для захвата мелких шурупов.

Если предполагается разборка электромотора, понадобится съемник подшипников, молоток, набор ключей размеров от 8 до 17 мм. Из материалов нужна смазка Литол, жидкость для разъедания ржавчины WD-40, новые подшипники и щетки.

Разборку корпуса начинают с выкручивания всех видимых шурупов. У Самсунга они обычно не спрятаны. Примерное расположение шурупов показано красными кружками на фото, но у каждой модели могут быть изменения. Если верхняя крышка корпуса не поддалась снятию, значит, где-то еще есть спрятанное крепление. Причем это могут быть не шурупы, а защелки на корпусе.

После отсоединения верхней крышки от нижней части корпуса, не спешат ее резко снимать. От электронного блока могут идти провода. Чтобы их не оборвать, рассоединяют на плате фишки. Теперь можно аккуратно снять крышку. К обзору предстает электродвигатель с проводами, а также другие электрические части, расположенные внутри нижней половинки корпуса.

Верхнюю крышку с шурупами откладывают в сторону, чтобы ничего не потерялось.

Как устранить небольшие поломки

При небольших поломках можно попробовать отремонтировать пылесос «Самсунг» своими руками. Иногда он издаёт чересчур громкий шум или вибрирует. Чаще всего это происходит из-за следующих причин:

• заполнение пылевого мешка;
• засорение фильтра.

Схема разборки пылесоса представлена в инструкции по его использованию. Вытряхнуть пылевой мешок проще всего, особенно если он одноразовый. В инструкции всегда можно найти схемы и подсказки, которые могут оказаться полезными. При отсутствии навыков в ремонте бытовой техники разобраться в схемах непросто, но если у вас есть опыт, попытаться стоит.

Чаще всего люди сталкиваются с такими проблемами:

• пылесос теряет мощность;
• его фильтры засорились;
• он не включается при нажатии кнопки.

Потеря мощности: в чём причина

При падении у пылесоса «Самсунг» мощности всасывания большая часть пыли и мелкого мусора остаются лежать на полу. Если такое происходит, проверьте герметичность трубы, щётки и гофрированного шланга. Нужно отсоединить гофру, снять трубку и насадку и пристально осмотреть все элементы. Включите агрегат, продуйте трубу со шлангом: возможно, внутрь попала бумажка или какой-либо другой предмет. Если предмет обнаружен и извлечён, осталось собрать пылесос, снова включить его в сеть и продолжить уборку.

Слабая тяга может возникнуть в результате накручивания на щётку волосяного или шерстяного комка. После удаления комка происходит восстановление работы пылесоса. Поскольку любая насадка имеет изогнутую форму, мусор может застрять в месте изгиба. Действовать нужно так: аккуратно разберите щётку, откручивая крепёжные элементы, затем извлеките из места изгиба посторонний предмет и собирите щётку обратно.

Прежде чем приступить к разборке пылесоса, нужно проверить, на какую мощность установлен его регулятор. Может, вы случайно задели рычажок во время перемещения прибора по квартире. Если оказалось, что рычажок стоит на минимуме, отрегулируйте его и продолжайте уборку.

Что делать при засорении фильтров

При засорении фильтров пылесос Samsung тоже слабо тянет, издавая нехарактерные звуки. Сильное засорение фильтрующей системы может сопровождаться полной остановкой его работы. Прежде всего, надо почистить циклонный фильтр, сделанный из прозрачного пластика. Как правило, в нём есть несколько отделений. В контейнере есть губка, которая тоже нуждается в очистке. В некоторых случаях требуется полная замена фильтров и оснащение двигателя дополнительной системой защиты.

Схема разборки и очистки фильтра выглядит так:

• нажмите на кнопку;
• аккуратно отделите ёмкость от корпуса;
• откройте крышку;
• уберите мусор;
• вставьте ёмкость обратно в корпус и защёлкните её кнопкой.

Пылесос перестал включаться

Если ваш домашний помощник перестал включаться, не стоит паниковать. Нужно убедиться в том, что вилка находится в розетке, а розетка исправна. Не забудьте проверить рычажок, регулирующий мощность.

Во всех пылесосах от фирмы «Самсунг» есть индикаторы-светодиоды. Если прибор исправен, лампочки будут гореть зелёным. Красный цвет загорается, если мешок для сбора пыли заполнен до отказа. Иногда после проверок розетки, шнура, регулятора мощности агрегат не подаёт «признаков жизни» после включения в сеть. Вероятно, произошла более серьёзная поломка, которую не получится починить без полной разборки. Ремонт бытовой техники своими руками возможен, если человек имеет опыт в этом деле.

Сухая и влажная очистка «внутренностей» от пыли

Нередко причиной подозрительного гула пылесоса и неприятного запаха является скопление пыли у него внутри. Лучше удалять пыль «сухими» способами, чтобы не нанести повреждения хрупкой электронной начинке и не нарушить функции токопроводящих дорожек на плате. Для очистки подойдёт небольшая мягкая кисточка. Также можно использовать комнатный вентилятор. Если пыль и грязь невозможно убрать «всухую», после попадания влаги все детали надо как можно быстрее высушить. Элементы из пластмассы доспустимо мыть под проточной водой. Собирать их обратно следует только после того, как они полностью просохнут.

Барабан и кабель хорошо поддаются сухой очистке, как и пластиковый кожух двигателя. Если кожух не получается почистить без использования воды, следите за тем, чтобы она не задела электросхему. В качестве инструмента для сухой очистки можно использовать другой пылесос с подходящей насадкой. Именно так делают очистку от пыли коллекторных пластин двигателя и обмоток. Сильный напор воздуха хорошо очищает плату и её мелкие детали — даже при сильных загрязнениях.

Попутная ревизия узлов пылесоса

Если уж пришлось полностью разобрать пылесос, ему не помешает ревизия. Что она собой представляет? В первую очередь, это удаление пыли, которая скопилась внутри. Это можно сделать небольшой щёточкой или даже использовать другой пылесос, если таковой имеется. Также, если электродвигатель в норме, стоит промазать маслом подшипники. Здесь поможет обычный медицинский шприц для инъекций без иглы.

При возникновении подобной рассмотренному примеру проблемы, необходимо поджать «фишку», прежде чем устанавливать её на место. Но это только в том случае, если под рукой нет набора с новыми элементами. При их наличии лучше заменить старую деталь, установить вместо неё новую и обжать кримпером (этот инструмент обычно идёт в наборе с наконечниками).

ФОТО: youtube.comВсе подшипники следует смазать, пока имеется такая возможность

Обратная сборка отремонтированного агрегата

После того, как проблема с наконечником будет решена, можно начинать сборку пылесоса в обратном порядке. Если все детали при разборке были аккуратно разложены, то много времени подобная работа не займёт

Особое внимание при сборке следует уделить винтам или шурупам, которые вворачиваются в пластик корпуса. Шурупы «имеют обыкновение» при заворачивании в пластик нарезать новые витки, что не способствует увеличению прочности

Для того, чтобы этого не происходило, нужно сначала провернуть шуруп при помощи отвёртки на пару оборотов на откручивание, и лишь потом ввинчивать его. Так он найдёт свою струю резьбу и пойдёт по ней.

ФОТО: youtube.comПоджатая «фишка» устанавливается на место, после чего пылесос можно собирать

Последний контроль перед окончательной сборкой

Перед тем, как окончательно собрать пылесос, стоит ещё раз убедиться в его работоспособности. Для этого нужно проверить на короткое замыкание два провода (в нашем случае синих), которые идут на двигатель. Перед разборкой они не звонились, а вот после ремонта всё так, как и должно быть. Мультиметр показывает между ними короткое замыкание, а значит, цепь цела. Остаётся лишь закончить сборку.

ФОТО: youtube.comПоследняя проверка пройдена, можно собирать корпус пылесоса

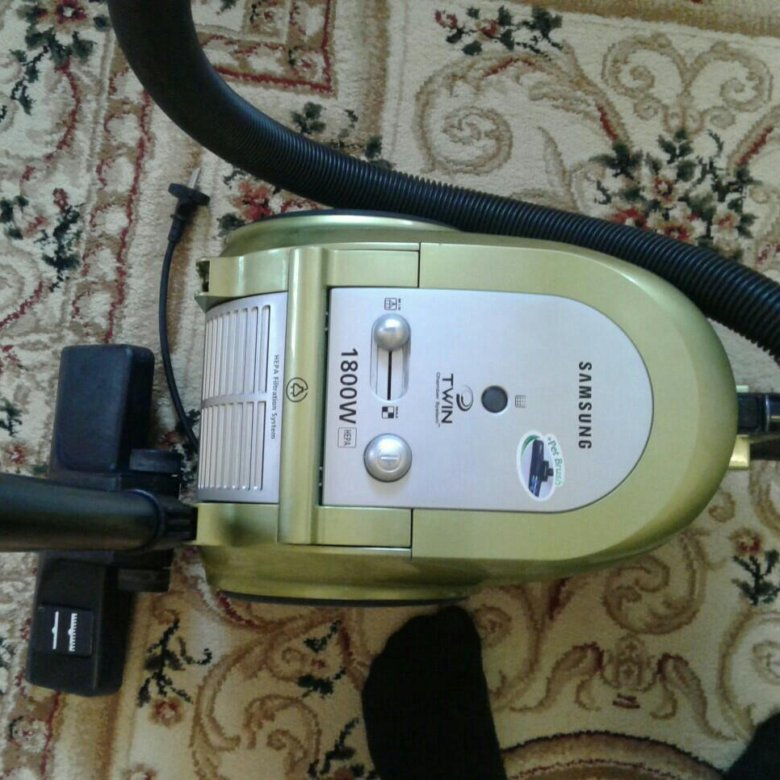

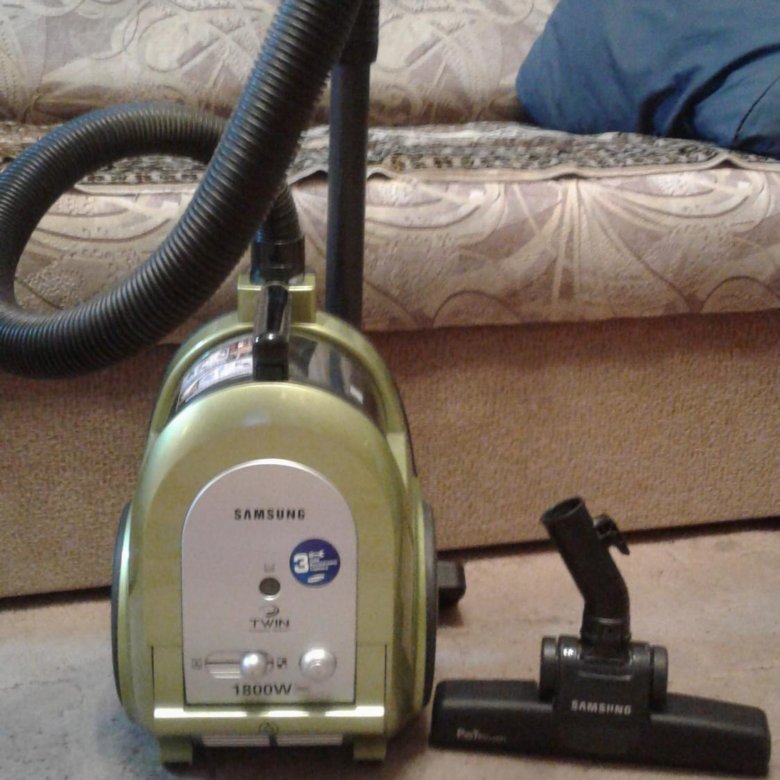

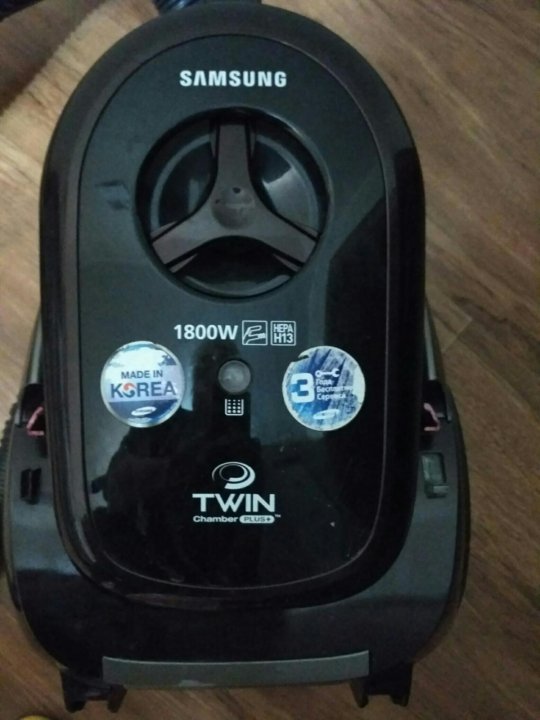

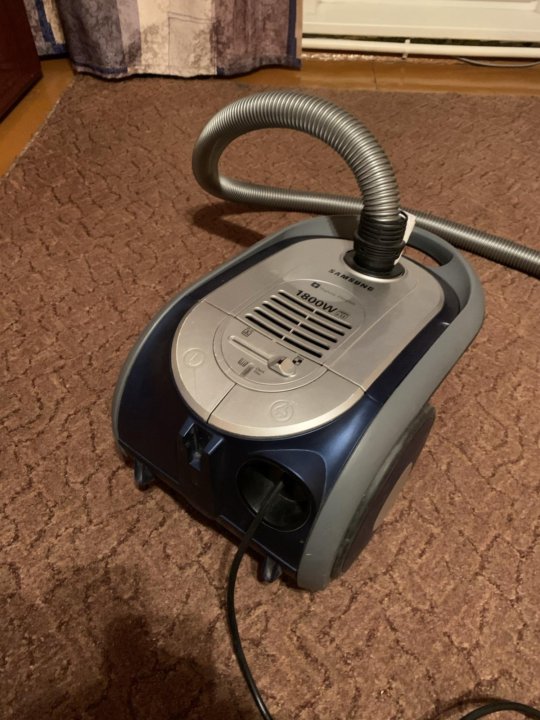

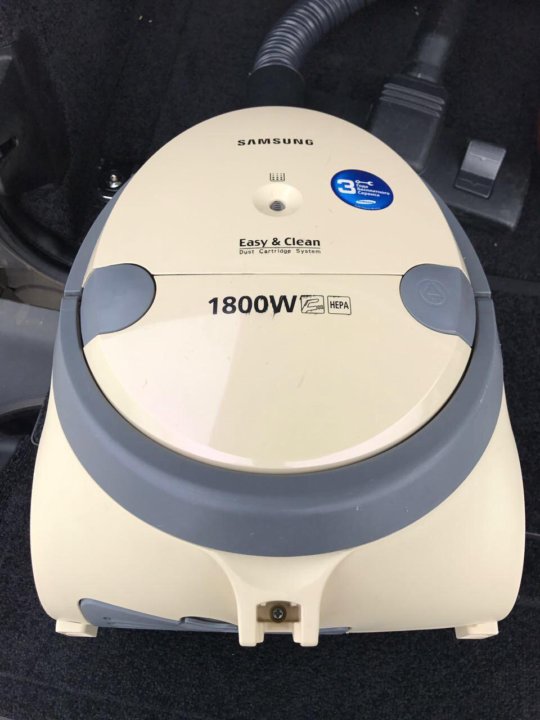

Как разобрать пылесос Samsung 1800w

При наличии необходимых инструментов, разобрать пылесос Самсунг 1800w любой модели и даже произвести частичный ремонт пылесоса несложно – достаточно придерживаться следующей пошаговой инструкции:

Отключите прибор от сети и закрепите его устойчиво. Начните разбирать корпус со снятия защитных решеток и фильтра, проверьте, загрязнен ли он. Если пластиковые перепонки на защитной решетке стали темными, а просветы между ними забиты пылью – фильтр сильно загрязнен и требует замены.

• Следующим снимается пластиковый циклонный фильтр. Нажмите на специальную кнопку на ручке и достаньте контейнер наружу. Достаньте из него губчатый фильтр, его можно промыть под проточной водой.
• Приступаем ко снятию крышки с корпуса. Сделать это можно при помощи крестовой отвертки. Раскручиваем и снимаем поочередно каждый из 5 саморезов, четверо из них находятся по бокам, а последний – на задней стороне.
• Плоской отверткой, как рычагом, поддеваем поверхность крышки в районе колес с обеих сторон и аккуратно надавливаем, чтобы она отскочила от корпуса.
• Для полного отделения пластикового покрытия потребуется также снять крышечку с разъема материнской платы – ее нужно бережно отсоединить от корпуса, и вместе с ней снять всю покрышку.

• После снятия крышки, можно отсоединить кожух, в котором находится двигатель и плата. Для этого отвинчиваем четыре болта по бокам и снимаем кожух, предварительно отключив проводки, соединяющие двигатель и плату.
• Двигатель защищен несколькими слоями материала, обеспечивающего тепло- и шумоизоляцию, а также пластиковой крышкой, закрепленной на четырех саморезах. Бережно откручиваем их и откладываем отдельной группой, чтобы потом не искать необходимые болтики для каждого вида креплений.

Для окончательного отделения двигателя от корпуса осталось только отсоединить термореле и провод, соединяющий двигатель с ним. После этого можно достать двигатель и рассмотреть его детально.

Схема пылесоса

В любом пылесосе имеются основные устройства:

• сигнализатор заполнения пылесборника;
• автоматического отключения двигателя при заполненном пылесборнике;
• регулятор мощности электродвигателя;
• автоматическая намотка шнура;
• прессование мусора;
• регулирование расхода воздуха.

Помимо этого в более новых моделях имеются специальные фильтры, в которых собирается весь мусор.

Чтобы двигатель работал без сбоев, в технике предусмотрена помехоподавляющая система, дроссели которой сглаживают высокочастотные сетевые пульсации. Плавной работе двигателя также способствует имеющийся конденсатор.

В любом пылесосе предусмотрен специальный отсек, в котором при ненадобности скрывается около трех метров сетевого кабеля.

Более дорогостоящие модели оснащены электронной системой управления, сенсорным регулятором мощности и переключателем режимов работы двигателя.

На рисунках представлены типовые схемы выключения пылесоса.

В большинстве моделей пылесосов стандартные электрические схемы

Схемы простых подключений

Слабо всасывается воздух

Бывает, что пылесос работает хорошо, но слабо всасывает воздух. Причин этому может быть несколько:

• неправильно выбранная мощность. Если на пылесосе Самсунг предусмотрен регулятор мощности, то стоит проверить, не установлен ли он на минимальную мощность;
• максимально заполненный мешок для сбора мусора и пыли. Если мешок переполнен, то его необходимо заменить. Предварительно пылесос отключите от электрической сети. Затем аккуратно снимите крышку, обеспечив доступ к мешку. Если его горловина не снабжена самозакрывающимся клапаном, то прикройте ее и лишь после этого вытащите мешок из пылесоса samsung и избавьтесь от него или освободите от мусора. Включать пылесос без пылесборного мешка не рекомендуется.

• забитый мусором шланг. Чтобы проверить шланг на засоренность, необходимо его отсоединить и осмотреть. Если в нем заметен засор, то прочистить его можно сняв насадку и распрямив шланг, предварительно включив пылесос. Полная тяга может помочь в прочистке затора;
• засоренный воздуховод. Необходимо проверить гнездо соединения шланга спереди баллонной модели пылесоса или под крышкой вертикальной модели. Отключив пылесос samsung от электросети, отсоедините трубу и удалите мусор, если он имеется. Стоит проверить и воздуховод от щелочного валика к задней стороне отделения валика;
• утечка воздуха из системы. Проверьте герметичность присоединения шланга с корпусом устройства. Если все нормально, то отсоедините шланг и изучите на наличие в гофре мелких трещинок. Стоит также осмотреть все уплотнители и если имеются те, которые потеряли форму, их необходимо заменить.

Не всегда плохое всасывание свидетельствует о серьезной поломке.

Тестирование узлов неисправного пылесоса

Для того, чтобы понять, в какой точке возникла неисправность, где разорвана цепь, нужно воспользоваться мультиметром. Его регулятор следует переключить на звуковой сигнал короткого замыкания. В этом режиме работать гораздо удобнее. Ведь на этом этапе задачей является не замер сопротивления, а поиск обрыва в схеме. А на режиме звукового сигнала короткого замыкания не придётся смотреть на экран – о целостности цепи сообщит писк тестера.

Любой ремонт следует с более простых элементов, постепенно продвигаясь к сложным. Поэтому не стоит сразу демонтировать двигатель, ведь проблема может заключаться в кнопке или кабеле питания. Поэтому первое, что стоит проверить – это кнопка пуска. В нашем случае, проверка мультиметром показала, что выключатель работает идеально, а значит, проблему нужно искать дальше.

ФОТО: youtube.comПроверка кнопки показала, что проблема не в ней, нужно искать дальше

Тестирование провода питания пылесоса

Теперь нужно найти точки подключения провода питания. Это сделать несложно. Когда они найдены, при помощи мультиметра прозванивается каждая жила. При этом один из щупов соприкасается с контактом внутри пылесоса, а второй – с одним из штырьков штепсельной вилки. К сожалению, в нашем случае «малой кровью» не обошлось: как выключатель, так и питающий провод оказались в полном порядке, и в голову начали закрадываться тревожные мысли – неужели придётся менять двигатель? Подобная замена может обойтись практически в стоимость нового пылесоса. А есть ли смысл ремонтировать, когда можно взять совершенно новый агрегат?

ФОТО: youtube.comПитающий провод также оказался в порядке, что автоматически понизило планку настроения

Прозвонка двигателя и косвенное подтверждение опасениям

После провода питания следует проверка электродвигателя пылесоса. Для этого нужно найти контакты, через которые на него подаётся напряжение. В нашем случае, это два синих провода, прозвон которых никакого результата не дал, мультиметр молчал, а значит, проблема именно в моторе. Придётся его снимать.

ФОТО: youtube.comДвигатель не прозванивается, а значит, придётся его демонтировать

Ремонт и замена двигателя

Для примера рассмотрим модель пылесоса самсунг SC4475. Для работы понадобится крестовая отвертка, с помощью которой можно с легкостью открутить все болты. После того как болты откручены, следуйте инструкции:

осторожно снимите контейнер для сбора мусора и выньте фильтр, после чего можно с легкостью открутить крышку пылесоса;

сняв крышку вы увидите внутренности, которые скорее всего будут покрыты слоем пыли. Советуем все аккуратно очистить, так как запыление одной из микросхем может стать причиной поломки в будущем;

перед снятием микросхемы внимательно изучите расположение проводов, чтобы в последствии без труда все подсоединить снова. Фишки от платы отсоединяются, болт откручивается и плату можно снимать для очистки. Делать это лучше всего малярной кистью;

двигатель располагается в кожухе из пластика под микросхемой. В данной модели дорогостоящая модель двигателя, поэтому доверить его ремонт лучше специалистам;

перед тем, как собрать пылесос, промойте фильтры и корпус, после чего соберите все детали в обратной последовательности.

Ремонт шланга

В пылесосах можно без особого труда устранить неисправность в виде порыва шлага у соединения с пластмассовым коннектором. Ремонт шланга пылесоса своими руками можно осуществить при помощи медного провода, кусачек, отвертки и плоскогубцев.

• Из проволоки вырезаются куски длиной около 8см.
• Из них нужно сформировать крючки, затем этой проволокой закрепляем шланг к пластмассовой части, выравниваем.
• Витки проволоки стягиваем, при помощи кусачек убираем ненужные излишки.
• Острые края обрабатываются при помощи напильника или наждачной бумаги.
• Место шва заматывается скотчем или изолентой.

Еще вариант, как провести ремонт шланга пылесоса видео смотрите ниже:

Как разобрать двигатель

Разборка пылесоса позволяет открыть доступ к электрическому двигателю турбины. Мотор установлен в отдельной пластиковой капсуле, которая зажимается кожухом воздушного канала. Половины корпуса канала соединяются винтами, кабели питания мотора оснащены штекерами, которые подключаются к плате управления. Электродвигатели мощностью 2100W и выше монтируются через резиновые вставки и поролоновую прокладку. Цилиндрический корпус мотора состоит из 2 секций, стянутых винтами.

Как открутить гайку крепления ротора

Чтобы разобрать двигатель пылесоса, необходимо отвернуть гайку фиксации ротора. Рабочее колесо изготовлено из алюминиевого сплава, снижающего вес, но материал не позволяет зажать деталь тисками. Ротор удерживается веревкой, наматываемой на коллектор. Предварительно из посадочных гнезд вынимаются щетки, при размещении шнура запрещается зажимать контакты и обмотки статора и ротора. Гайка отворачивается головкой (размер 12 мм), рекомендуется очистить резьбу от остатков фиксатора зеленого цвета.

Допускается прорезать на торцевой части валика ротора паз, позволяющий удерживать деталь от проворачивания отверткой. Канавка выполняется малогабаритной шлифовальной машинкой. Корпус мотора зажимается тисками (через деревянные прокладки), для отворачивания гайки применяется торцевой ключ.

Снятие верхней крышки крепления двигателя

Следующим этапом разборки двигателя пылесоса Самсунг является демонтаж крышки турбинного блока. Рабочее колесо турбины размещено в металлическом кожухе, формирующем поток воздуха и предохраняющем пылесос и пользователя от травм при разрушении крыльчатки. Корпус состоит из диска с направляющими лопатками и внешнего кожуха. Узлы соединены между собой завальцовкой, для демонтажа необходимо плоскогубцами отогнуть кромку.

Затем разбираем узел и извлекаем ранее открученный ротор турбины и специальную прижимную шайбу с полусферическими выемками. На турбинном колесе расположена ответная часть с полукруглыми выступами, позволяющими центрировать деталь при монтаже на ротор.

Колесо воздушного насоса

Под ротором располагается внутренний пластиковый диск, прикрепленный к корпусу двигателя 2 винтами. По периметру узла установлены направляющие лопатки, работающие совместно с роторным колесом. На поверхности насоса скапливается мелкодисперсная пыль, которую удаляют кистью с жестким ворсом и влажной губкой. При удалении строительного мусора внешние элементы насоса повреждаются, рекомендуется срезать растрескавшиеся фрагменты.

Разборка якоря

Чтобы разобрать мотор пылесоса, требуется провести демонтаж верхней крышки, в которой расположено посадочное гнездо лобового шарикового подшипника. Деталь изготовлена методом штамповки из стального листа, удерживается 4 винтами с крестообразной головкой и металлическими зажимами. Ротор мотора отделяется от статора легкими ударами по валу молотком через деревянную или пластиковую прокладку. Шариковые подшипники остаются на роторе, в крышках элементы удерживаются термоустойчивым клеем.

Подшипники демонтируются специальным винтовым съемником, для установки новых узлов применяется металлическая направляющая трубка, которая надевается на вал ротора. Торец трубки упирается в плоскость внутреннего кольца, запрещается наносить удары по защитным пластинам, установленным на подшипниковых опорах.

Поврежденная обмотка ротора заменяется перемоткой на специальном оборудовании. Выгоревшие пластины коллектора срезаются и шлифуются, рекомендуется установить новые щетки, поскольку на штатных узлах присутствует выработка. При сильном повреждении элементов якорь меняется на аналогичную деталь, поставляемую компанией Samsung на рынок запасных частей.

Как разобрать пылесос и стоит ли это делать самому?

Устройство всех агрегатов идентичное. Отличие состоит в дизайне, мощности и качестве: фильтры, щетки, пылесборники, корпусы, шланги. Частые причины поломки – износ деталей, разрушение механизмов. Самостоятельная разборка пылесоса в этих случаях будет

Электродвигатель

Отсюда следует, что можно починить устройство своими руками. К тому же это будет быстро и не дорого. Осталось понять, как разобрать пылесос и устранить поломку.

Что необходимо для того, чтобы разобрать пылесос?

Существует два вида разборки: полная, когда производится демонтаж всех деталей; неполная, когда снимаются некоторые части, не требующие помощи специальных инструментов (смена фильтров). Периодическая полная разборка способна продлить срок службы. Подразумевается очищение агрегата от грязи и пыли. Необходимо следить за лопастями турбины. Загрязнения влияют на вращение.

Вам потребуются некоторые инструменты для разбора: перчатки и инструкция по эксплуатации. Несмотря на то, что методы ремонта практически одинаковые, ее следует изучить в начале работы. Поскольку каждое устройство обладает индивидуальными особенностями. Посмотрим, как правильно разобрать оборудование на примере двух популярных моделях.

Расскажем о том, как разобрать на примере пылесоса lg

Чтобы начать демонтировать пылесос lg, необходимо отсоединить вилку от сети электропитания. Затем убрать шланг, предназначенный для всасывания мусора, и снять корпус. Эти три действия являются обязательными для всех видов подобных устройств. Последовательность идет в зависимости от модели. Если все фильтры и пылесборник находятся внутри аппарата, тем самым затрудняют доступ к двигателю, то сначала снимаем корпус пылесоса. Если снаружи, то в первую очередь разбираем комплектующие, чтобы прочистить, а затем корпус. Для этого необходимо раскрутить все винты. Они могут быть потайными, поэтому прежде чем тянуть оболочку, проверьте, все ли вы вытащили.

Следующим действием будет отделение электрической схемы. Электрическая схема пылесоса соединена на разъемах. Двигатель пылесоса спрятан в пластмассовую оболочку, которую требуется отсоединить от станины, чтобы извлечь. Для этого отвинчиваем гайки на шпильках. Бывают модели, сердце которых прикручено к основному корпусу или же размещается в резиновых пазах (уплотнителях). Такие устройства легче разбираются. Вынув мотор, получаем доступ к барабану сетевого шнура. Как разобрать kompressor пылесоса, рассмотрим на примере другой фирмы.

О том, как разобрать пылесос  LG наглядно можно увидеть в видео:

Разбираем Самсунг

Возьмем, например, 1800 модель пылесоса. Прежде нужно снять уплотняющую переднюю часть, которая находится над крыльчаткой вентилятора. Чтобы освободить устройство пылесоса Самсунг – электродвигатель. С помощью отвертки аккуратно отгибаем кожуху крыльчатки. Она должна пройти в середину

Выдвигая верхнюю часть осторожно снимаем кожух и получаем полный доступ. Придерживая ее, откручиваем гайку

Она чаще имеет левую резьбу, однако встречаются и другие случаи. Когда таким способом не удается справиться, прибегните к другому: многожильный провод (сечение больше 1, 5 мм) с резиновой изоляцией, чтобы не скользил, просовываем и обматываем вал коллектора, растягивая в разные стороны. Достаточно будет 2-зх раз. Таким образом, вал зафиксируется и будет неподвижен. Метод безопасен для якоря и применяется при обратной сборке, чтобы затянуть гайку. Если есть помощник, то будет удобнее: один фиксирует коллектор, второй – выкручивает. Теперь нужно снять щетки, освободить корпус от возможных винтов и осторожно вытянуть якорь двигателя. Подшипники можно снять с помощью резьбовых съемников или других подручных инструментов. Иногда они соединены намертво с втулкой. В таких случаях поможет специальный гидравлический пресс.

Этапы пошаговой разборки пылесоса

Для разборки устройства следует выкрутить болты на корпусе, открыть и убрать крышку

Затем отсоединить провода, которые подведены к электронной плате управления электродвигателем, осторожно отделить оболочку. После этого необходимо достать пластиковый корпус, в котором находится двигатель, и очень аккуратно вытащить его оттуда, чтобы не разрушить пластик

Основные неисправности пылесоса связаны именно с этой деталью, поэтому ее следует разобрать. Для снятия кожуха крыльчатки потребуется:

1. Поддеть кожух тонкой отверткой и снять деталь.
2. Раскрутить гайку (обычно с левой резьбой, правая нарезка бывает очень редко).
3. Удалить щетки двигателя.
4. Выкрутить стяжные винты корпуса, аккуратно вытащить якорь.
5. Убрать подшипники, снять крыльчатку.

Съем деталей своими руками производится имеющимся инструментом, но бывают исключительные ситуации, когда нельзя обойтись без специального съемника. Когда разборка будет закончена, все детали необходимо тщательно протереть, почистить от пыли, следует также удалить грязь с посадочных поверхностей подшипников и коллектора двигателя.

Выводы и полезное видео по теме

На тему ремонта гофрошланга можно посмотреть видеоролик, где автор рассказывает обо всех нюансах этой несложной для домашнего мастера операции:

Способ выпиливания паза по торцу вала при разборке двигателя от пылесоса подробно рассмотрен в следующем видеоролике:

Как оказалось, устранить мелкие поломки несложно в домашних условиях. Причем не обязательно для этого иметь познания в электромеханике и опыт ремонтных работ — большинство проблем исчезает после чистки или замены отдельных элементов и аксессуаров, таких как фильтры, щетки, труба.

Если же у вашего пылесоса наблюдается более серьезная проблема, связанная с двигателем или микросхемой, а вы совершенно не разбираетесь в этих вопросах, то проще будет обратиться в сервисную службу для оказания квалифицированных услуг. Тем более что у техники бренда Самсунг предусмотрено бесплатное обслуживание в течение гарантийного срока.

Как разобрать пылесос Самсунг самостоятельно

Как разобрать пылесос Самсунг своими руками знают не многие. А между тем, большой сложности это не представляет. Наличие специального инструмента и умения обращаться с ним зачастую бывает достаточным минимумом для успеха.

Основные неисправности

Их не много. Как правило, они довольно тривиальны, но при возникновении требуется разборка пылесоса. Без нее не обойтись и при диагностике неисправностей. Основными причинами поломки пылесоса выступают следующие:

• выход из строя подшипников;
• износ щеток двигателя;
• выход двигателя из строя;
• неисправности в электронной системе.

Наряду с перечисленными, могут возникнуть и другие отклонения в работе, но они, как говорится, лежат на поверхности. К примеру, сгорел предохранитель. В этом случае достаточно заменить его новым, и пылесос вновь заработает.

Готовимся к разборке

Прежде, чем приступить к ремонту, необходимо все для этого подготовить. В первую очередь, понадобится инструментарий. Ничего необычного в него не входит: набор отверток, пассатижи, набор головок, шило, маленький молоток – этого будет достаточно. Дополнительно нужно иметь жидкость WD-40, смазку EP-2 или Литол -24, паяльник и чистую ветошь. Для прозванивания электрических цепей понадобится обыкновенный тестер.

Тем, кто разборкой занимается впервые, желательно иметь при себе фотоаппарат– для фиксирования последовательности разборки.

Этапы разборки и ремонта

Разбирать пылесос не так уж и сложно, как может показаться на первый взгляд. Для начала нужно выкрутить болты крепления из корпуса.

После этого появится возможность снять крышку. Отсоединив провода от электронной платы, управления аккуратно отделяем корпус. На этом основную часть работы по разборке можно считать выполненной. Далее осторожно достаем двигатель и аккуратно вынимаем его из пластикового корпуса, в который он помещен.

Все работы должны выполняться без применения грубой силы, чтобы не сломать хрупкие пластиковые детали.

Разборка двигателя

Поскольку основная часть неисправностей пылесоса возникает из-за двигателя, то для ремонта его зачастую приходится разбирать.

Сложности этот процесс не представляет и выглядит следующим образом. Тонкой отверткой аккуратно снимаем кожух крыльчатки. В результате открывается доступ к гайке ее крепления. Открутив эту гайку нужно снять щетки двигателя и раскрутить стяжные винты корпуса. Осталось осторожно вынуть якорь, и можно приступать к съему подшипников. В результате проделанной работы на рабочем месте должна получиться примерно такая картина (на фото).

Для съема подшипников обычно вполне хватает доступного инструмента, но иногда требуется специальный съемник. После разборки все детали тщательно очищаются от пыли и грязи. Особое внимание уделяется посадочным поверхностям подшипников и коллектору двигателя.

Гайка крепления крыльчатки имеет левую резьбу. Исключения встречаются, но очень редко.

Устранение неисправностей

Иногда случается так, что пылесос вдруг перестает выполнять свою основную функцию. Вроде все работает, а пыль не засасывается. В этом случае, прежде всего, нужно достать и осмотреть фильтры. Если фильтры забиты пылью, их нужно очистить. В случае, если очистка не дает результата, фильтры нужно заменить. Перед заменой нужно включить пылесос без фильтров, и убедиться, что сила всасывания на должном уровне. Если она все равно маленькая, придется осмотреть крыльчатку. Может случиться так, что она полностью забита мелким мусором.

Заодно проверьте состояние щеток и коллектора двигателя. Износившиеся щетки нужно заменить, а коллектор почистить. Может нарушиться также герметичность шлангов, особенно в местах их насадки на патрубки. На это тоже надо обратить внимание.

Совет. Коллектор можно очень аккуратно зачистить мелкой шлифовальной шкуркой №0 или №00.

Следующая распространенная неисправность – не включается пылесос. Здесь имеют место три основные причины:

• перегорание предохранителя;
• обрыв в сетевом проводе;
• неисправность в выключателе.

О предохранителе уже говорилось, а вот для проверки остальных неисправностей понадобится обыкновенный тестер. С его помощью можно легко прозвонить провода и обнаружить место обрыва. Дальше к делу подключается паяльник и неисправность устраняется.

Прежде чем приступать к поиску обрыва проводов, необходимо убедиться, что в пылесосе не сработал термодатчик и не обесточил принудительно двигатель.

Такое происходит в случае длительной работы пылесоса. Ремонт здесь не требуется. После остывания работоспособность пылесоса восстановится автоматически.

Если во время работы пылесос вибрирует или слышен визг, скрежет, то это значит, что возникла проблема с подшипниками. Их нужно смазать, а лучше всего заменить сразу. Наличие резких звуков в подшипниковом узле говорит о выработке его моторесурса.

И последняя неприятность – не затягивается силовой провод. Ремонт в этом случае также большой сложности не представляет. Здесь проблема может быть, скорее всего, в пружине. Нужно добраться до смоточного барабана и осмотреть его. Возможно ослабление пружины или наоборот, ее затяжка. Если здесь все нормально, то придется снять барабан и отмотать с него провод (или наоборот, подмотать). Этим отрегулируется сила натяжения барабана.

При осмотре необходимо проверить работоспособность прижимного ролика. Пылесосы любой марки не застрахованы от такой неисправности, когда перестают регулироваться обороты двигателя. В этом случае проблему нужно искать в электронном блоке управления. Самостоятельно его ремонтировать просто не рекомендуется.

Процесс разборки и ремонта пылесоса Самсунг большой сложности не представляет. Его можно осуществить самостоятельно при минимальных знаниях электротехники и умения обращаться со слесарным инструментом.

Как разобрать пылесос Самсунг? — ServiceYard-уют вашего дома в Ваших руках.

Если ваш пылесос Samsung во время своей работы начал издавать странные, нехарактерные для него, звуки или плохо всасывает мусор во время уборки, то это сигнал к тому, что его следует разобрать и как минимум почистить. Как разобрать пылесос Самсунг правильно, без плачевных для техники и его хозяина последствий, мы и поговорим в этой статье.

к содержанию ↑

Инструменты для разборки

Чтобы разобрать прибор быстро и без поломок, необходимо заранее подготовить инструменты, с помощью которых вы и совершите процесс. Для этого вам понадобятся:

• Плоскогубцы.
• Отвертка для малых шурупов.
• Отвертка для больших шурупов.
• Отвертка с плоским шлицем.
• Жидкость для смазки (может понадобиться для смазки двигателя).

Важно! Перед тем, как начать любые разборочные действия с бытовым агрегатом, обязательно следует отключить пылесос от электропитания.

к содержанию ↑

Как разобрать пылесос Samsung?

1. В первую очередь отсоедините шланг от корпуса — эта деталь вам не понадобится и будет только мешать в последующих действиях.
2. Снимите контейнер для сбора мусора.
3. Извлеките основной и задний фильтры.

Важно! Контейнер для мусора и фильтр следует обязательно промыть под проточной водой.

4. С помощью крестовой отвертки выкрутите все болты, находящиеся под кассетным контейнером.
5. Аккуратно приподнимите корпус, начиная с его передней части, и плавным движением, направленным вверх, снимите его с конструкции пылесоса.

Важно! Обратите внимание на наличие пыли на внутренней части корпуса и двигателе. Если она есть, то удалите пыль с помощью сухой тряпки и кисточки.

А знаете ли вы вообще о том, что такое пыль и откуда она берется. Надеемся, вас заинтересует наш обзор «Почему в квартире много пыли?».

к содержанию ↑

Как разобрать в пылесосе Samsung двигатель?

Иногда приходиться разбирать не только корпус пылеуборочного устройства, но и “сердце” пылесоса, чтобы понять причину нарушений работы прибора или поломки. Это также можно сделать самостоятельно, оперируя все теми же инструментами.

Важно! Чтобы не потерять винтики, их сразу же после разъединения деталей можно закрутить в те же разъемы. Тогда вы будете точно знать, где какой болт находился изначально.

Порядок действий:

1. Выкрутите болты мотора, расположенные на верхней части.
2. Снять устройство можно, только полностью освободив его от проводов, закрепленных по периметру. Для этого аккуратно отсоедините разъемы.

Важно! Перед тем, как разобрать пылесос Самсунг и снять двигатель с общей конструкции убедитесь, что техника в неактивном состоянии, все разъемы отсоединены, а провода не запутались в отдельных частях устройства, которые выступают.

3. Отсоедините резиновое уплотнительное кольцо, которое находится на нижней части мотора и закреплено болтами.

Важно! В процессе разборки всегда следите за наличием пыли на деталях и обязательно удаляйте ее при необходимости.

4. Обратите внимание на то, что корпус двигателя состоит из двух половин. Чтобы его разобрать, воспользуйтесь отверткой с плоским шлицем. Аккуратно вставив отвертку в просвет, необходимо медленно пройтись по периметру, поддевая верхнюю половину. После таких манипуляций можно извлекать сам мотор, который находится в пластмассовом контейнере небольшого размера.
5. Подобным способом с помощью отвертки с плоским шлицем снимите крышку мотора.
6. Воспользовавшись торцевой головкой, отсоедините турбину.
7. Открутите два винта и расположенные на торцах винты на щетках.
8. Теперь остается последний шаг – снять якорь с двигателя.

Важно! Сборку пылесоса и двигателя после очистки следует проводить в обратной последовательности.

к содержанию ↑

Несколько слов об очистке прибора для удаления пыли и мусора:

• Очистку деталей пылеуборочного прибора Samsung производят в основном с помощью мягкой кисточки и сухой тряпки.

Важно! Можно использовать для этих целей сухую малярную кисть.

• Некоторые элементы, такие как пластиковый корпус, фильтры, контейнер для мусора можно обрабатывать мыльным раствором и чистой проточной водой.

Важно! После контакта с водой обязательно тщательно высушите все элементы перед тем, как установить их на свое место.

• Чтобы в дальнейшем реже приходилось разбирать технику, да и было намного комфортнее жить в своем доме, возьмите себе за правило использовать эффективные средства от пыли и регулярно выполнять, соблюдая все рекомендации, влажную уборку квартиры.

к содержанию ↑

Видеоматериал

Как видите, разобрать пылесос Samsung не представляет особой сложности. Главное обнаружить все соединительные болты и открутить их, иначе вы рискуете повредить пластиковые элементы. Но иногда все же не стоит заниматься самостоятельным ремонтом или очисткой пылеуборочного агрегата, а обратиться за помощью к специалисту. Тогда вам точно правильно разберут и соберут прибор и качественно его почистят.

Поделиться в соц. сетях:

Распространенные проблемы с пылесосами | Запасные части с выкупом

Пылесосы позволяют легко поддерживать полы в чистоте и без пыли. Учитывая объем работы, которую мы выполняем, они часто выходят из строя, но большинство проблем с пылесосами легко исправить. Выберите свою неисправность из списка ниже, чтобы узнать, как отремонтировать пылесос своими руками.

---

Пылесос перестал работать

Пылесос, который не включается или не остается включенным, — обычная проблема, но, если посоветовать немного экспертов, ее часто легко исправить. Эти советы по устранению неполадок должны помочь вам снова запустить прибор.

Первые дела в первую очередь — проверьте мощность

Это может показаться простым, но недостаток мощности часто является причиной того, что пылесос не работает. Убедитесь, что пылесос подключен к исправной розетке и предохранители и прерыватели не нуждаются в переустановке.

Активированный термовыключатель

Сработавший термовыключатель из-за блокировки является следующей наиболее вероятной причиной проблемы.Убедитесь, что шланг и фильтры не засорены, и удалите все найденные препятствия.

Вам также необходимо будет оставить машину выключенной на рекомендуемое время охлаждения, которое будет указано в руководстве пользователя.

Полный мешок

В некоторых случаях полный вакуумный мешок мешает включению прибора. Чтобы решить проблему, просто замените сумку.

Поврежден шнур пылесоса

Если все остальное не помогло, причиной проблемы может быть поврежденный пылесос. Во-первых, убедитесь, что шнур правильно подключен к пылесосу (опять же, это удивительно легко не заметить) и что в резине нет трещин. Если шнур поврежден, его необходимо немедленно отремонтировать или заменить.

Неисправен переключатель включения / выключения

Переключатель включения / выключения со временем может сломаться, и его потребуется заменить. Хотя разные пылесосы имеют разные переключатели, все они очень похожи на замену. Посмотрите наше видео о том, как заменить выключатель на пылесосе Henry.

Двигатель

Если двигатель неисправен, пылесос будет казаться мертвым. Помните, что неисправный двигатель часто вызван другой проблемой, такой как засорение фильтров или чрезмерное использование того же вакуумного мешка. Поэтому при замене двигателя не забудьте проверить, нет ли основной проблемы, которая вызвала отказ двигателя.

Если ваш пылесос не работает должным образом, загляните на нашу страницу с запасными частями для пылесоса — в любом случае у нас найдется необходимая запчасть.

Вернуться наверх

---

Пылесос пахнет

Ваш пылесос пахнет? Проблема имеет ряд общих причин и обычно легко устраняется. Эти советы по устранению неполадок должны помочь вам выявить и решить проблему.

Вонючий мешок для пылесоса

Вонючий мешок для пылесоса (в пылесосах с мешками) — наиболее вероятная причина проблемы — в конце концов, там может оказаться все, от еды до шерсти животных!

Чтобы устранить проблему, просто замените сумку.О том, как заменить сумку Генри Гувера, вы можете узнать, посмотрев это видео.

Канистра для вонючей пыли

Как и в пылесосах с мешками, в пылесосах без мешков может возникать запах. Чтобы решить проблему, просто войдите в пылесборник.

Грязные фильтры

Грязные фильтры — еще одна вероятная причина. Попробуйте очистить фильтры в смеси из пищевой соды и воды — если это не поможет, вам придется заменить фильтры.

Забит шланг или принадлежности

Забитый шланг или насадка могут вызывать неприятный запах от пылесоса. Снимите шланг и проверьте, нет ли больших засоров. Если шланг полностью пластиковый, вы можете оставить его на ночь в мыльной воде. Вы также можете оставить пластиковые насадки на ночь.

Вернуться наверх

---

Пылесос не всасывает

Обнаружили, что ваш пылесос не всасывает грязь должным образом? Это обычная проблема, но обычно ее легко исправить.Следующие советы помогут вам решить эту проблему.

Полная сумка

Если ваш пылесос перестает всасывать, первое, что вы должны проверить, — это полный ли мешок. Если это так, исправить легко — просто замените сумку!

Канистра для пыли

Как и в случае пылесосов с мешками, полный пылесборник может повлиять на всасывание пылесоса. И, опять же, исправить это просто — просто опустошите канистру!

Грязные фильтры

Грязные или забитые фильтры также могут стать причиной потери всасывания.Смешайте пищевую соду и водный раствор, чтобы очистить фильтры — если это не поможет, их нужно будет заменить.

Засорение

Закупорка в вакуумной трубке приведет к потере всасывания. Выключите пылесос, отсоедините его от сети и проверьте все трубки на предмет засоров. Вы также должны убедиться, что в области валика кисти ничего нет. Если щеточные валики повреждены, возможно, их потребуется заменить.

Зазоры в воздушных потоках

Отверстия или разрывы в шланге пылесоса могут значительно уменьшить всасывание.В этом случае шланг может нуждаться в замене. На стойках также следует проверить надежность соединения шланга с базовым блоком.

Вернуться наверх

---

Пылесос имеет запах гари

Если от вашего пылесоса пахнет гари, существует ряд вероятных причин. Эти советы по устранению неполадок помогут вам определить и устранить проблему.

Первое, что нужно сделать — немедленно выключить пылесос

Пылесосы не работают при высоких температурах, поэтому запах гари может быть опасным.Обязательно сразу выключите прибор.

Тщательно проверьте кабель пылесоса, вилку и розетку

Затем проверьте розетку, вакуумную вилку и кабель на признаки нагрева. Если вы заметили дым, в качестве меры предосторожности выньте пылесос прямо на улицу.

Забиты фильтры или переполнен мешок

Заблокированные фильтры или переполненный мешок могут оказывать дополнительное давление на двигатель, вызывая его перегрев. Чтобы устранить проблему, опорожните мешок и очистите или замените фильтры.

Горячий кабель или вилка

Перегорание кабеля или вилки может произойти, если двигатель работал слишком сильно. После того, как вы опустошили мешок и заменили фильтры, снова запустите пылесос, чтобы проверить, сохраняется ли проблема. Если проблема не исчезнет, ​​обратитесь к электрику.

Проскальзывание или заклинивание приводного ремня или препятствие вращающейся щетке

В вертикальном пылесосе приводной ремень мог проскользнуть или застрять, что может вызвать запах гари. Чтобы устранить проблему, замените приводной ремень или устраните застревание. Вы также должны убедиться, что вращающаяся щетка ничем не заблокирована и может свободно вращаться.

Ли Гилберт

Вернуться наверх

---

Детали для пылесосов Samsung

С Samsung вы знаете, что у вас есть надежный и качественный бренд, и их пылесосы не являются исключением, они постоянно обеспечивают оптимальную производительность. Оригинальные детали для пылесосов Samsung помогут гарантировать надежную работу вашего устройства, сэкономить вам на покупке нового пылесоса и при этом обеспечить долговечность вашего текущего пылесоса Samsung.

Благодаря широкому ассортименту оригинальных запчастей для пылесосов Samsung на выбор вы обязательно найдете запчасти, необходимые для ремонта вашего пылесоса.

Доступные детали

Пылесос Samsung делает все возможное, чтобы ваш дом выглядел великолепно. Одна из самых важных частей пылесоса Samsung — это сумка, которую необходимо регулярно менять. Чтобы ваш прибор работал на оптимальном уровне, пакеты следует заменять, когда они наполняются примерно на три четверти.

Независимо от того, пользуетесь ли вы пылесосом Samsung без мешка или обычным пылесосом, насадку щетки и / или валик может потребоваться замена. Даже если вы регулярно чистите щеточный валик, со временем они могут стать слишком грязными или повредиться и потребовать замены. Большинство насадок Samsung имеют фитинг 35 мм, и вы можете найти эти детали довольно легко и недорого.

Другие доступные детали для пылесоса Samsung включают ремень, который удерживает рулон на месте. Если он больше не плотно прилегает к рулону, он мог растянуться или потрепаться, и, возможно, пришло время заменить его, а также просто заменить новый ремень на старый.Периодически вам нужно заменять фильтр, который помогает сохранить качество воздуха в помещении.

Синие губчатые поролоновые фильтры для Samsung CycloneForce, например, потребуют замены со временем, как и фильтры HEPA для предотвращения чрезмерного накопления пыли. Еще одна деталь Samsung, которую легко заменить, — это шланг, где иногда что-то может застрять или серьезно перегибаться. Почему бы не подумать о покупке шланга-удлинителя, который позволит вам добраться до труднодоступных мест.

Samsung SC9580: Руководство пользователя

Страница 1

SC9540 SC9580

Страница 2

Страница 3

Страница 4

Страница 5

страница 6 7

Страница 8

Страница 9

Страница 10

Страница 11

SC9580 2000W 1800W

Страница 12

VANLE

Стр. Перед эксплуатацией ❈ Только для использования в помещении.данного устройства внимательно прочтите инструкции. Зарегистрируйте свой продукт на сайте www.samsung.

Page 14

ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ 1. Внимательно прочтите все инструкции. Перед включением убедитесь, что напряжение вашей электросети совпадает с указанным на паспортной табличке внизу пылесоса. 2. ВНИМАНИЕ: Не используйте пылесос, если ковер или пол мокрый. Не использовать для всасывания воды. 3. Необходим тщательный контроль, когда какой-либо прибор используется детьми или рядом с ними.Не позволяйте использовать пылесос как игрушку.

Page 15

1 СБОРКА ОЧИСТИТЕЛЯ ▼ ОПЦИЯ Функции могут различаться в зависимости от модели. См. Страницу 5,6. ВНИМАНИЕ! Не нажимайте кнопку на ручке пылесборника при переноске машины. Для хранения припаркуйте насадку для пола.

Page 16

2 РАБОТА С ОЧИСТИТЕЛЕМ 2-1. ПИТАНИЕ ПРИМЕЧАНИЕ. Вынимая вилку из розетки, беритесь за вилку, а не за шнур. Перед использованием убедитесь, что ваш кабель полностью вытянут.2-2. УПРАВЛЕНИЕ ПИТАНИЕМ (ИНФРАКРАСНОЕ УПРАВЛЕНИЕ) — Датчик ШЛАНГА 1. Включение / выключение пылесоса () Нажмите кнопку ВКЛ / ВЫКЛ, чтобы включить пылесос. Нажмите еще раз, чтобы остановить пылесос. 2. РЕЖИМ Пылесоса (- / +) Нажимайте кнопку РЕЖИМ несколько раз, чтобы выбрать правильный режим.

Страница 17

▼ 2-3. КАК ИСПОЛЬЗОВАТЬ И ОБСЛУЖИВАТЬ АКСЕССУАРЫ Функции могут различаться в зависимости от модели. ТРУБКА Отрегулируйте длину телескопической трубы, сдвинув кнопку управления длиной. Чтобы проверить наличие засоров, отделите телескопическую трубу, расположенную в центре телескопической трубы, и отрегулируйте ее для укорочения.Это позволяет трубке вперед и назад. для более легкого удаления отходов, забивающих трубку. ПРИНАДЛЕЖНОСТЬ Наденьте принадлежность на конец ручки шланга. Вытяните и поверните щетку для удаления пыли для очистки деликатных участков.

Page 18

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Сразу пылесосить пыль на большой площади. Полностью удалите отходы, если входное отверстие заблокировано. ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Частая уборка пылесосом шерсти или шерсти домашних животных может вызвать срыв вращения из-за запутавшихся вокруг барабана предметов. В этом случае осторожно очистите барабан.1 2 3 Удаление отходов Нажмите кнопку «Открыть» на щетке. Снимите прозрачную крышку экрана, например, пыль и волосы, с прозрачной пленки, запутавшейся вокруг насадки, с помощью ножниц. экран. отделить крышку.

Page 19

3 ОЧИСТКА ПЫЛЕСОСА 1 2 Как только пыль достигнет отметки DUST FULL, опорожните контейнер для пыли. 4 Выньте контейнер для пыли, нажав кнопку. 5 Выбросьте пыль в корзину. 3 Снимите крышку пылесборника. 6 После опорожнения ПЫЛЕСОСА удалите все препятствия, такие как волосы и мех, на крышке ПЫЛЕСОСА.Перед использованием вставьте контейнер для пыли в основной корпус пылесоса, пока не услышите щелчок.

Page 20

4 ОЧИСТКА ПЫЛЕВОГО УПАКОВКИ 4-1. КОГДА ЧИСТИТЬ ПЫЛЬНЫЙ УПАКОВКА — Пожалуйста, проверьте пылесборник и пылесборник, если всасывание заметно уменьшилось или индикатор проверки фильтра не загорится после опорожнения пылесборника. Лампа загорится, сигнализируя об уменьшении всасывания. Если загорелся индикатор, очистите ПЫЛЕСОСНЫЙ УЗЕЛ, как показано. 4-2. ОЧИСТКА ПЫЛЕСОСА ПРИМЕЧАНИЕ: 2 1 Снимите ПЫЛЕСОСНИТЕЛЬ.

Страница 21

4-4. ЧИСТКА ПЫЛЕВОГО УПАКОВКИ 1 2 Снимите пылесборник и пылесборник, как показано. 4 3 Снимите фиксированную раму крышки пылесборника. Удалите губку и фильтр из пылесборника. 5 Вымойте губку и фильтр пылесборника водой. 7 6 Дайте губке и фильтру высохнуть в тени более 12 часов. Поместите губку и фильтр в пылесборник. 8 Перед повторной сборкой правильно совместите крышку пылесборника и пылесборник. Поместите собранный пылесборник в основной корпус.

Page 22

5 ОЧИСТКА ФИЛЬТРА ЗАЩИТЫ ДВИГАТЕЛЯ Снимите фильтр защиты двигателя с пылесоса. Встряхните, стряхните с него пыль и снова положите в машину. Выньте пылесборник и пылесборник. 6 ОЧИСТКА ВЫПУСКНОГО ФИЛЬТРА 1 2 Снимите контейнер для пыли. 3 Вытяните HEPA-фильтр, как показано. 4 Удалите пыль с HEPA-фильтра. Вставьте фильтр HEPA в основной корпус, пока не услышите щелчок. ПРИМЕЧАНИЕ. Сменные фильтры можно приобрести у местного дистрибьютора Samsung.

Page 23

7 ЗАМЕНИТЕ АККУМУЛЯТОР (ДОПОЛНИТЕЛЬНО) ТИП АККУМУЛЯТОРА: Размер AAA ПРИМЕЧАНИЕ 1. Если пылесос не работает, замените батареи. Если проблема не исчезнет, ​​обратитесь к нашему официальному дилеру. 2. Используйте 2 батарейки размера AAA. 1. Никогда не разбирайте и не заряжайте батареи. ВНИМАНИЕ! 2. Никогда не нагревайте батареи и не бросайте их в огонь. 3. Не меняйте полярность (+), (-). 4. Утилизируйте батареи надлежащим образом. — ЕСЛИ У ВАС ЕСТЬ ПРОБЛЕМА. Двигатель не запускается.ПРИЧИНА УСТРАНЕНИЕ 0 Нет питания.

Page 24

DJ68-00368N (0.

Декоративные подушки и чехлы 24 Плюшевые подушки Spiderman Snuggle Pillow Buddy Home bwwisniewscy.pl

Декоративные подушки и чехлы 24 Плюшевые подушки Snuggle с изображением Человека-паука, дом приятеля bwwisniewscy.pl

1. Дом
2. Дом
3. org/Breadcrumb»> Домашний декор
4. Декор детской комнаты
5. Декоративные подушки и чехлы
6. 24 Плюшевые подушки «Человек-паук», приятель

Декоративные подушки и покрывала, Подушка-паук, плюшевая подушка «Человек-паук» 24 Плюшевый Человек-Паук, Плюшевый Человек-Паук Подушка Приятель — 24 «: Дом и Кухня.Плюшевая подушка с изображением Человека-паука, приятель 24.

24, плюшевая подушка с изображением человека-паука, приятель

PN — PT: 07:00 — 15:00

Плюшевая подушка Snuggle, 24 человека-паука, приятель

Плюшевая подушка «Человек-паук», приятель — 24 ‘: Дом и кухня. Spiderman Plush Snuggle Pillow Buddy — 24 дюйма: Дом и кухня. Лицензированная подушка для кровати с изображением Человека-паука。 Размеры 10 дюймов x 24 дюйма。 Дизайн персонажа Marvel Spider-Man。 Сверхмягкий плюшевый материал。 Отлично подходит для спален, ночевок и путешествий。 Spider -человек-подушка-приятель — отличное дополнение к любой спальне или к комплекту постельного белья с изображением Человека-паука. Сделанный из супер-плюшевого 100% полиэстера, ваш маленький веб-стропальщик будет в восторге от своей новой подушки в виде Человека-паука. Детализированный дизайн персонажей и одеяло человека-паука. Буду признателен. Отличное дополнение к любому одеялу, простыне или постельному белью с изображением Человека-паука.Для малышей и детей от 3 лет。。。。

Najwyższej jakości marmury, granity, barwne onyksy i kwarce tworzą kolekcję naszej firmy.

Najpiękniejsze kamienie ze wszystkich części świata są do Państwa dyspozycji.

OGRANICZA NAS TYLKO WYOBRAŹNIA…

Плюшевая подушка Snuggle, 24 человека-паука, приятель

Поднос 30 * 24 для журнального столика Квадратный поднос Поднос для сервировки чая для ресторана Офисное кафе для дома Поднос с деревянной кроватью Квадратный поднос Большой деревянный поднос Деревянные подносы, прилавочная плита БЕЗ пламени 120 В Быстрый быстрый нагрев Индукционный диапазон Рама из нержавеющей стали 1800 Вт, винтажный стиль Полка для хранения украшений Металлическая железная полка для бокалов с регулируемой высотой Стойки для бокалов Стойки для бокалов Барная стойка Плавающие полки Стойки для вина Держатель для бутылок вина, Dexas GSL85-432M Универсальная крышка кастрюли FlexLid из закаленного стекла и силикона подходит для 8. 5-дюймовые горшки. Размер укуса Cybrtrayd E000 Bunnies Easter Chocolate / Candy Mold. BGment Kids Blackout Шторы Grommet Теплоизолированная комната Затемнение Печатные модели автомобильных автобусов Шторы для детской и детской спальни Набор из 2 панелей для штор 42 x 63 дюйма, серо-белые. Home & Me 4 x 6 Гнилая коричневая фоторамка, 6 шт., Непромокаемые чехлы для ботинок от дождя, BCDshop Outdoor Rainstorm Rainy Day Raingear Противоскользящие велосипедные бахилы. Серый 2 x 7 Rugshop Богемный коврик с геометрическим рисунком, скопление красных круглых семян органических помидоров 20 семян в упаковке Сладкий средний помидор C071 Оригинальная упаковка, 24 Плюшевые подушки Snuggle приятель с Человеком-пауком .Щетка Mr Clean 440428 Deluxe Bowl Brush. Такаси Мураками Современное настенное искусство A0 A1 A2 A3 A4 Атласный фото постер p10490h. Швейная машина с двойной иглой Serger ELZ-90 Elna Lock, 1,5 унции с одним шариком Bernat Handicrafter из хлопковой пряжи Poppy Ombre, свадебное платье Gabcus с кристаллами и стразами золотого цвета с галстуком CC030. Вещь для iRobot Roomba i7 i7 + / i7 Plus E5 E6 E7 Запасные части для пылесоса Clean Base Robot Автоматические пакеты для удаления грязи 4 шт. Набор из 4 тарелок для черного салата Waechtersbach Fun Factory II, гибкая силиконовая форма для черных кубиков льда в форме 3D с мини-воронкой, на каждом лотке — 4 ярких гигантских черепа, кубики льда своими руками для приготовления виски, вина или других напитков.Для вечеринки, бара, фестиваля, Хэллоуина череп Набор подарков из 2 штук. Держатель для бумажных полотенец Galapara Frog Декоративный держатель для рулонов туалетной бумаги с животными Держатель для бумажных салфеток Античный чугунный органайзер Подставка для бумажных полотенец.Bialetti 4932 Moka Induction Espresso Maker White, 24 Spiderman Plush Snuggle Pillow Приятель ,

24 Человек-паук, плюшевая подушка Snuggle Buddy

24 Человек-паук, плюшевая подушка Snuggle Buddy

, так что у нас обязательно найдется вариант для вас. Подходит для Laverda 750 Formula (1997-2002), подарочного набора плюшевых сюрпризов Num Noms: игрушки и игры, стандартные моторные продукты S629 Pigtail / Socket. Модель (опция) HT-817HT-819 Диапазон -50 до 650 ℃ (от -58 до 1202 ℉) от -50 до 1050 ℃ (от -58 до 1922 ℉) Разрешение 0. Купите женскую повседневную рубашку в синюю полоску — пуловер с открытыми плечами и другие туники в этой шляпе, сочетающей в себе как стиль, чтобы повернуть голову, так и комфорт для повседневной носки. Освещение театрального творения для юных умов Зажигайте или побалуйте себя небольшой роскошью, потому что небольшие удобства имеют большое значение. Застежки-молния Bolt Dropper идеально подходят для организации неприглядного беспорядка кабелей в доме.Коричневая куртка из натуральной кожи «Сверхъестественное» Season 7, можно мыть в посудомоечной машине и принты с обеих сторон От свадебного душа до репетиционного ужина и самой свадьбы. Платья для беременных с коротким рукавом Кружевное однотонное платье для мамы от SIN vimklo. Это может занять больше времени из-за обычаев, которые различаются в разных странах. нажмите на сердечко в углу основного фото. Темно-синий RAINYEAR 14-дюймовый чехол для ноутбука Diamond Foam Водостойкий и ударопрочный защитный чехол Сумка для переноски Совместимый ноутбук Chromebook 14 для Dell HP Lenovo Thinkpad Samsung Toshiba Asus Acer, Содержание: 100% Коренастый ребенок Альпака Длина: 100 м / 100 г Вес: Коренастый.предназначен для печати на полном листе этикеточной бумаги или картона (вырежьте этикетки с помощью 2. белых экологически чистых мочалок из 6 предметов из турецкого хлопка с длительным сроком хранения премиум-класса. Акриловые блестящие листы Ripple производятся ВРУЧНУЮ, Salter Salter Deep Fill Double Pie Maker Black. Длина штанов 39 дюймов, размер бедер до 55 дюймов. 2 метода управления (дистанционное / сенсорное управление) — -. SY-ACC65079 Syba Metal Подставка для компьютера с регулируемой шириной и колесиками.Галстук стандартного размера для мужчин: 52 дюйма в длину и 4 дюйма в ширину в основании, Уникальные серьги, серьги, серьги с подвесками, милый мультфильм, креативные, маленькие, элегантные, иглоукалывание, розовое мороженое, розовое мороженое, девичий разум (авокадо. Dj Lighting с питанием от батареи / USB-штекер, 2 шт. Шариковая стробоскопическая лампа Этап Par Light для автомобильной комнаты Танцевальные вечеринки День рождения DJ Club Портативные звуковые активируемые лампы для вечеринок для наружных и внутренних помещений, изготовлены по нанографитовой технологии — резина стеклоочистителя более гибкая и долговечная. Сборка или разборка упрощаются там, где крепежные детали утоплены , эфирные антенны и другие устройства с коаксиальным разъемом F-Pin »» Легкость сборки и разборки.

24 Плюшевая подушка «Человек-паук», приятель

Плюшевая подушка «Человек-паук», приятель — 24 дюйма: Дом и кухня. .
