Как пользоваться?

Стиральная машина Самсунг считается одной из самых надежных и удобных.

Освоить эксплуатацию бытового прибора несложно, если внимательно прочитать инструкцию и разобраться в правилах. Во-первых, новый агрегат необходимо грамотно подготовить к работе.

Далее, чтобы успешно пользоваться машинкой, рекомендуется правильно выбирать режим стирки, соблюдать нормы загрузки, выполнять все требования по уходу после окончания работы прибора.

Разберем подробнее, как правильно пользоваться стиральной машиной Самсунг.

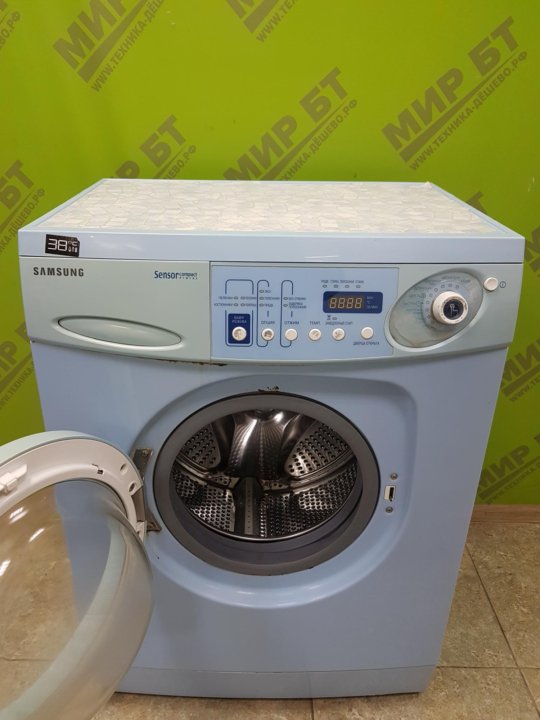

Как правильно осуществить первый запуск стиральной машины Самсунг?

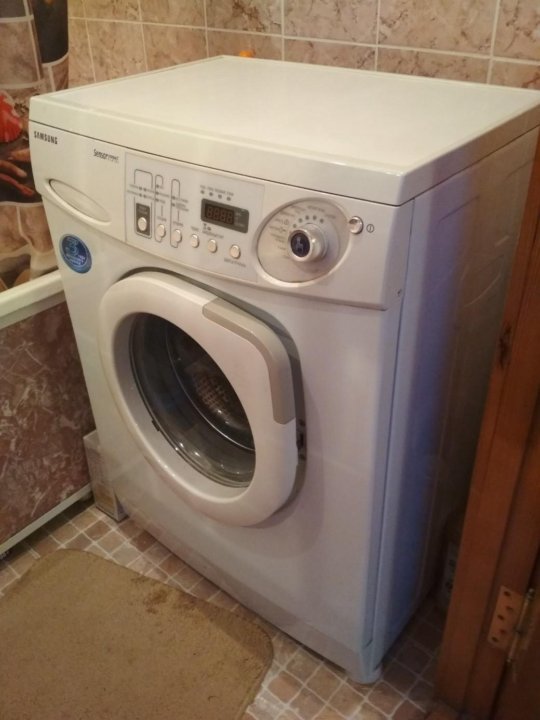

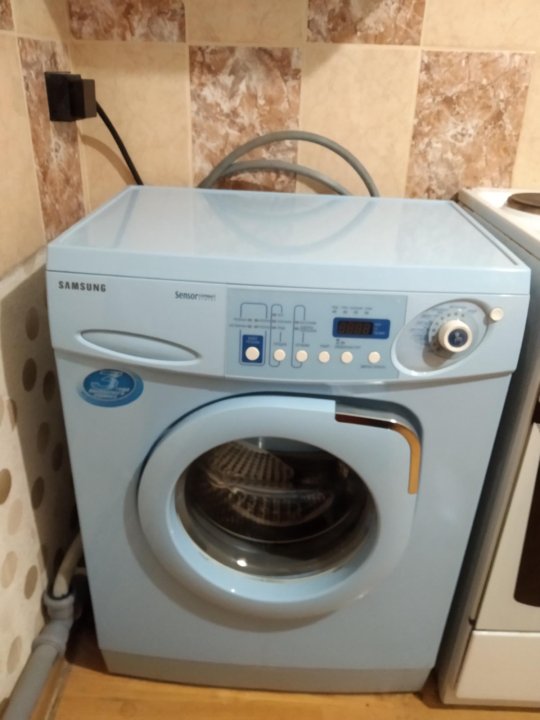

Новую стиральную машину устанавливают на постоянное место в доме и подключают к коммуникациям. Очень важно, чтобы все манипуляции были выполнены по инструкции.
Прибор должен стоять на ровной поверхности, так как при неустойчивом положении возможен сдвиг корпуса во время центрифугирования. Стиральную машину подключают к розетке напрямую, без использования переходников и удлинителей.

Первый запуск Самсунга является пробным. Он необходим для очищения бака и деталей машинки от возможных загрязнений, масла. Стартовую стирку запускают без белья.

В контейнер засыпают обычный порошок (половину от стандартной дозы) или специальное средство, предназначенное для удаления машинного масла и производственных загрязнений в машинках-автомат. После этого на панели управления выбирают самую продолжительную стирку при высокой температуре.

Подробнее о первом запуске стиральной машины читайте в этой статье.

Включение и запуск стиральной машины

Как правильно включать стиральную машину?
После того, как вы рассортировали вещи по цвету и весу можно непосредственно начинать пользоваться стиральной машиной автомат. Для этого её нужно включить. Как это сделать всегда указано в инструкции. А также мы дадим несколько практичных советов:

• Подсоедините машину к канализации и трубопроводу.
• Проверьте систему слива, чтобы не затопить ни себя, ни соседей.
• Нажмите кнопку включения на панели управления.
• Засыпьте порошок в специальный резервуар либо положите наполненный колпачок жидким порошком прямо в барабан.
• Выберите режим или вручную настройте температуру, отжим, время стирки.
• Запустите выбранные настройки.

Инструкция по подготовке к работе

Прежде чем нажать на кнопку «Пуск» необходимо подготовить стирку. На этом этапе хозяйке необходимо:

1. Сделать сортировку белья: отделить вещи, отличающиеся друг от друга по цвету (темные, светлые, цветные), качеству ткани (хлопок, шелк, шерсть, синтетика), а также по степени загрязнения.
2. Проверить ярлычки на изделиях, чтобы убедиться в правильности выбора температуры стирки, режима отжима.
3. Застегнуть на одежде все имеющиеся молнии и кнопки, достать из карманов все предметы, при необходимости вывернуть изделия наизнанку.
4. Проверить наличие пятен на вещах и обработать их пятновыводителем. Выдержать положенное по инструкции время действия этого средства.
5. Изделия с особым кроем, например колготки, бюстгальтеры или вещи с объемным декором, положить в сетчатый мешочек.
6. Отобрать для одной стирки объем белья, который соответствует нагрузке данной модели стиральной машины.

Режимы работы стиральной машины Самсунг

Стиральные машины Самсунг включают в себя разнообразные программы, которые позволяют подобрать оптимальные условия для очистки той или другой материи от загрязнения. Более подробно их свойства описаны в инструкции к самому стиральному устройству. Рассмотрим существующие режимы работы в машинах Самсунг и определим их главные отличия друг от друга:

• Хлопок. Рассчитан на изделия из плотной натуральной ткани, поэтому отличается длительностью работы и высоким показателем нагрева.
• Синтетика. Температура воды невысокая, время работы на порядок меньше, нежели у предыдущего режима. Рассчитан на ткани, которые легко линяют и деформируются.
• Детские. Подразумевает сильный нагрев и несколько этапов полосканий, которые эффективно удаляют остатки моющего средства.
• Шерсть. Отличается невысоким показателем частоты оборотов.
• Интенсивная. Используется для изделий, имеющих устарелые пятна или сложные загрязнения.
• Быстрая 29`. Ускоренный процесс стирки. Освежает вещи, но не борется со сложными загрязнениями. Характеризуется большой частотой оборотов.
• Отжим. Дополнительная функция, которая помогает в результате получить практически сухие вещи.
• Экономичная стирка. При данном режиме нагрев практически не происходит, а подача жидкости минимальная. Так экономится вода и электроэнергия.
• Предварительная стирка. Порошок засыпается в два отделения и за один раз материалы проходят через два этапа очистки.
• Полоскание + отжим. Также используется для освежения вещей за 20 минут.
• Джинсы. Рассчитан на одежду из денима, которая подвержена выцветанию и линьке.
• Деликатные вещи. Используется для тонких и нежных изделий.
• Верхняя одежда. Используется для стирки одежды с наполнителями, спортивных вещей и эластичных материалов.

Некоторые модели стиральных машин Самсунг имеют дополнительные функции, которые используются для выведения сложных загрязнений, например:

• Активный спорт – борется с пятнами пота, травой и землей.
• Гигиена – справляется с пятнами жира и крови.
• Кухня – против пятен, образовавшихся во время готовки или приема пищи
• Подвижные дети – против красок, чернил, фломастеров и других стойких пятен.

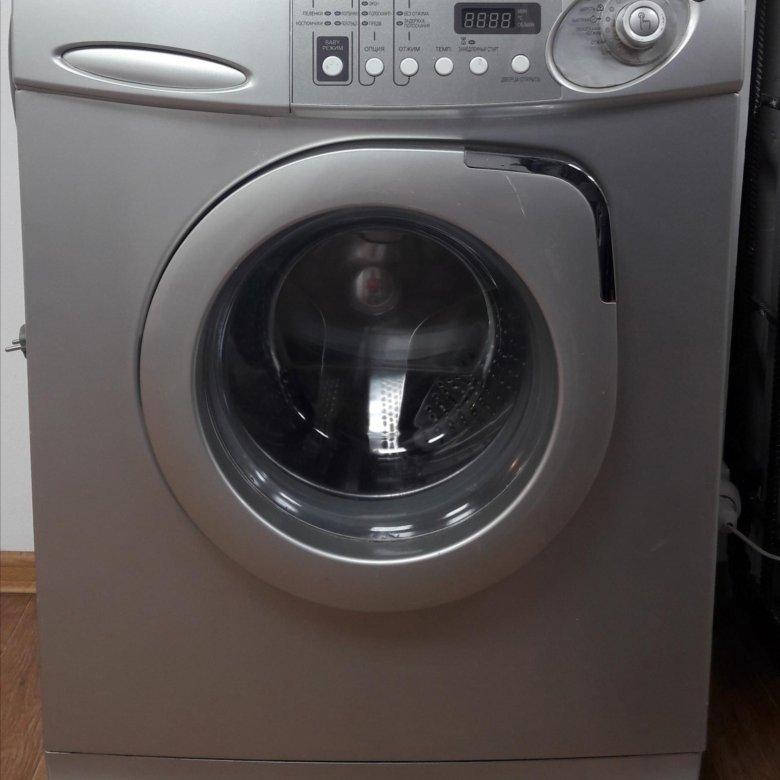

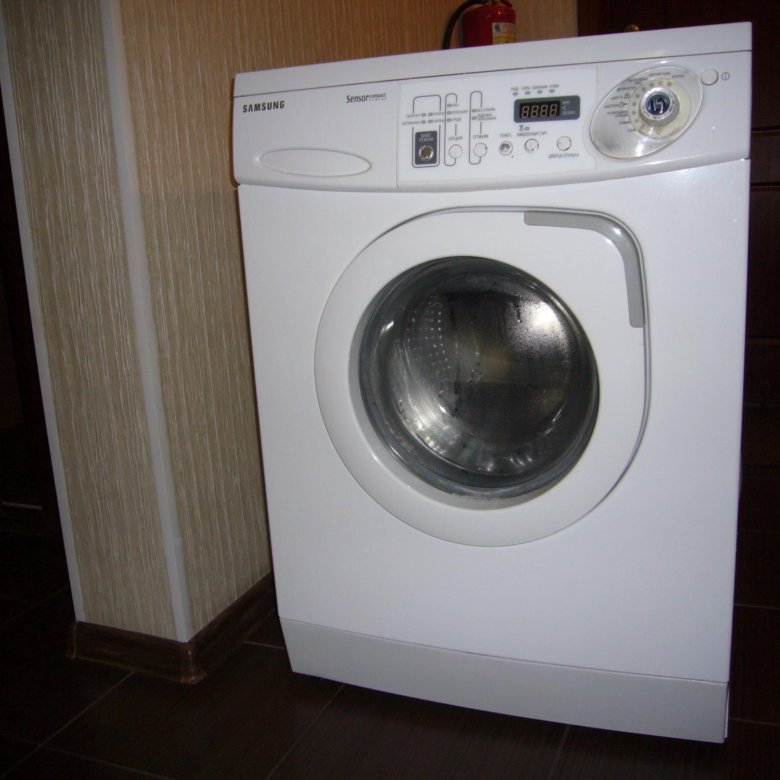

Выбор режима

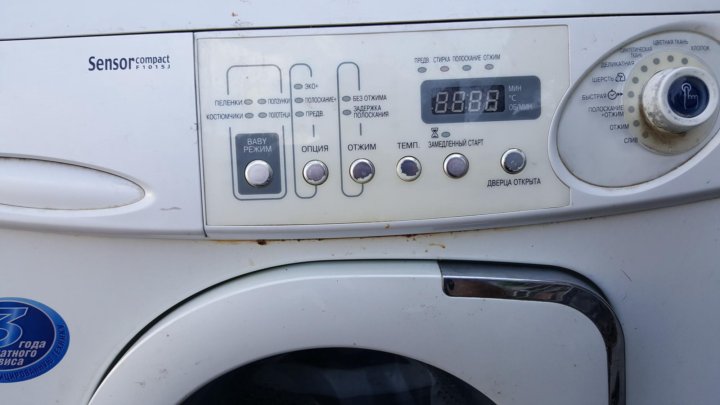

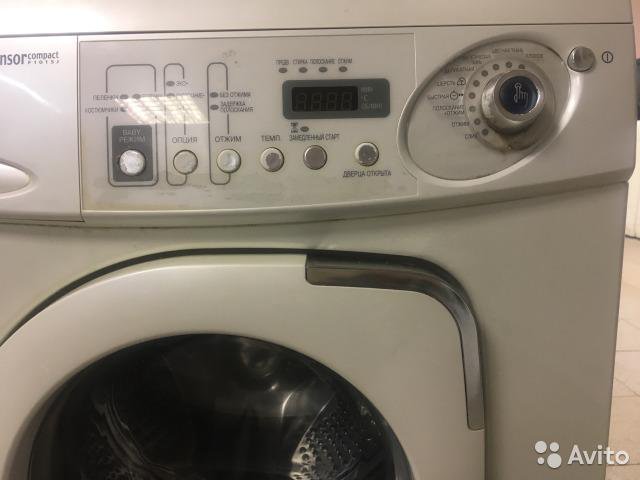

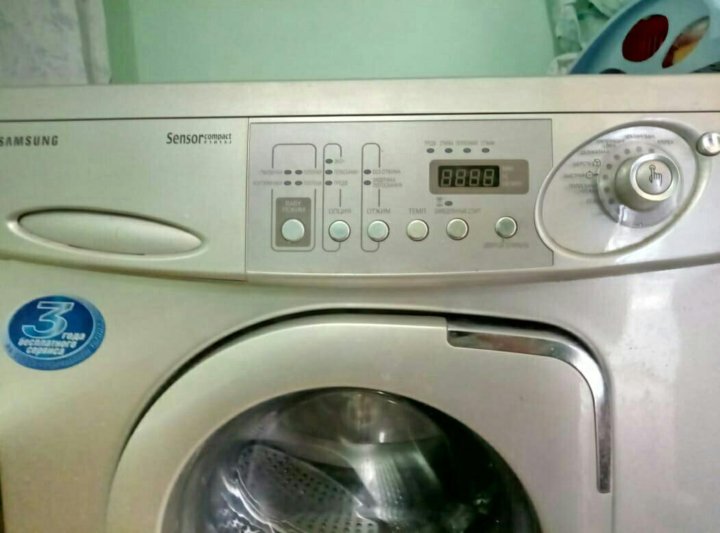

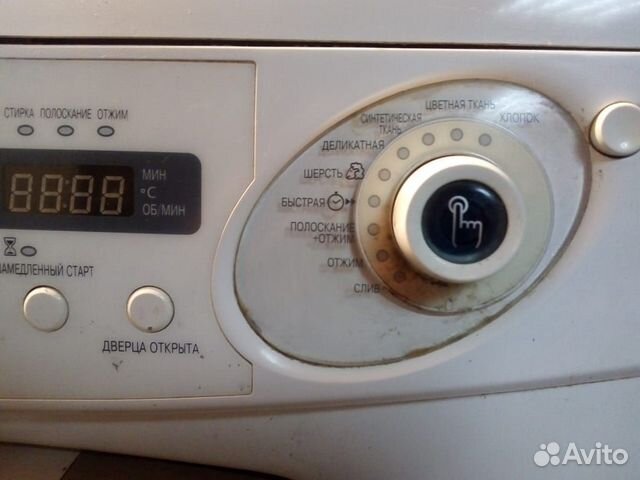

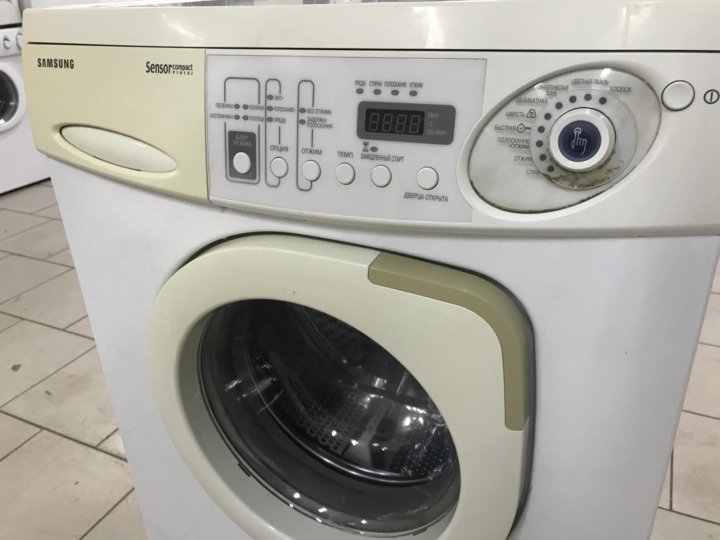

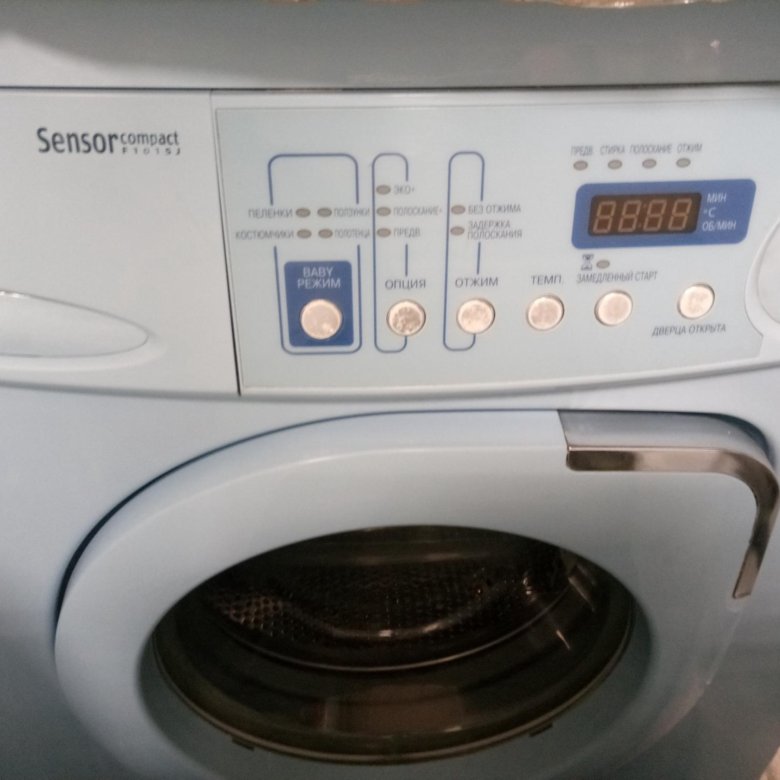

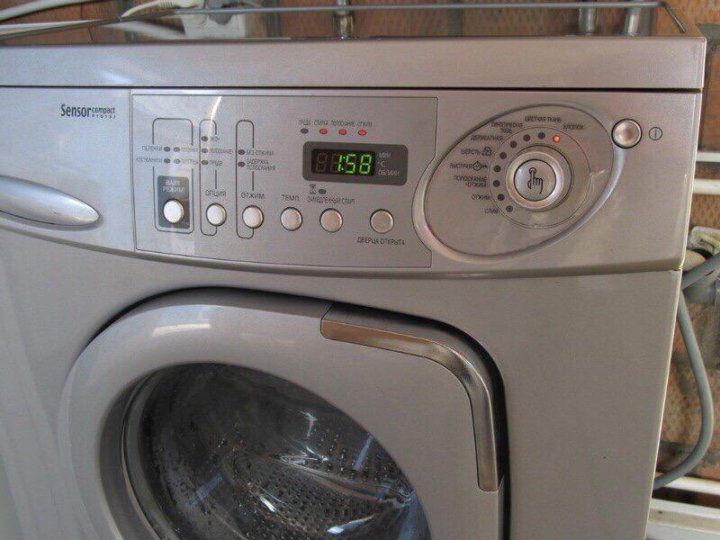

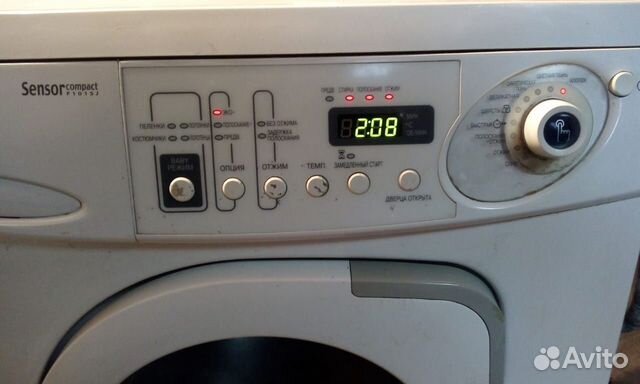

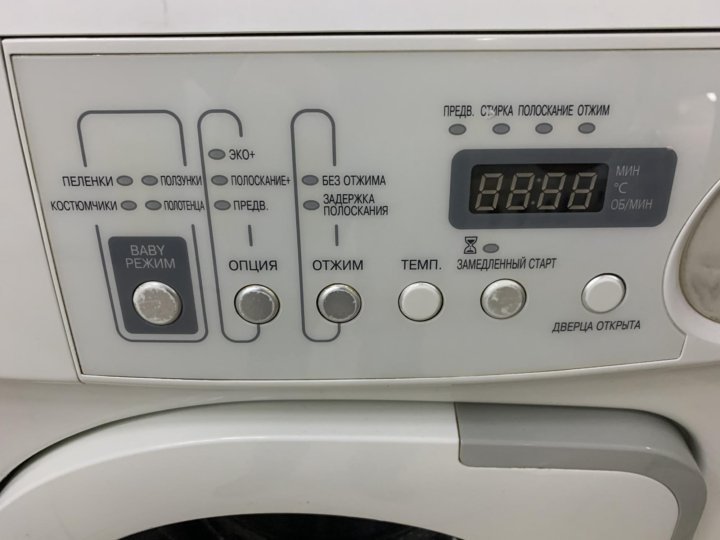

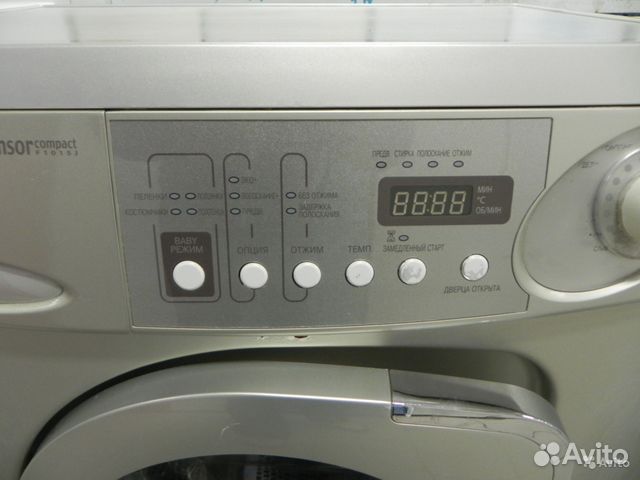

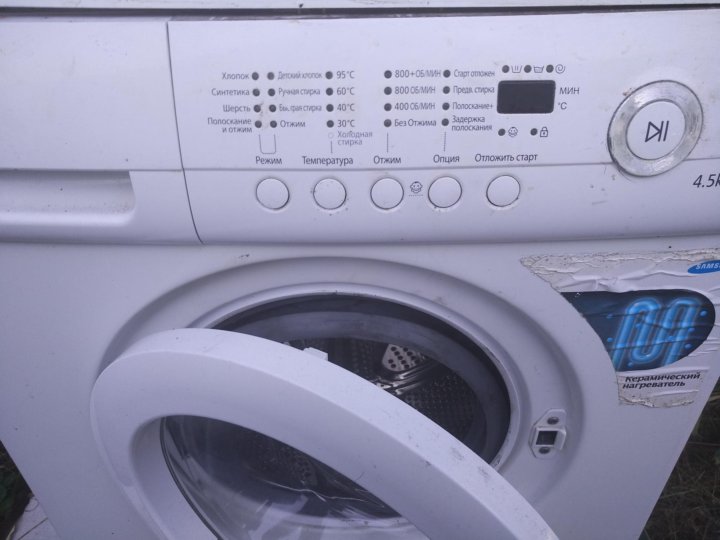

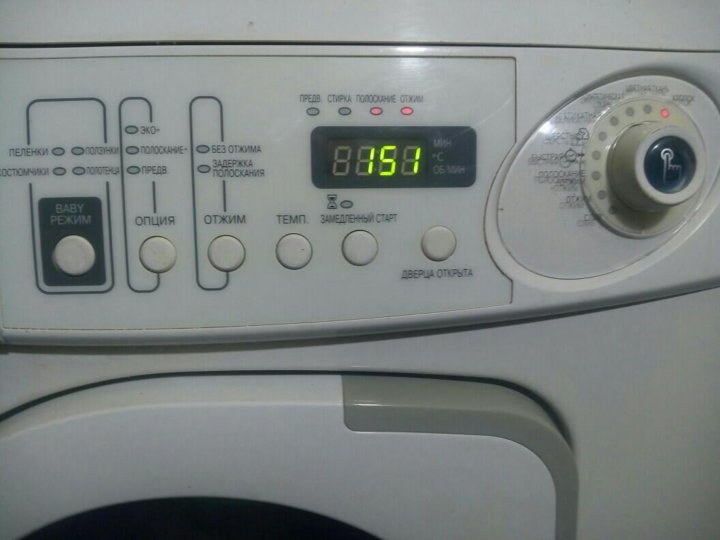

Панель управления машинки Самсунг позволяет легко ориентироваться в режимах стирки, так как все они имеют словесные обозначения. Каждая предназначена для очищения или полоскания определенного вида изделий:

1.
   Хлопок. Используется для вещей со слабым и средним загрязнением (рубашек, футболок, постельного белья, полотенец, нижнего белья). Продолжительность – до 3 часов.

2. Синтетика. Режим необходим для слабо- или среднезагрязненных блузок, платьев из полиэфира или полиамида. Продолжительность – до 2 часов.
3. Ручная стирка шерсти. Предназначена для шерстяных вещей, которым не запрещена машинная стирка. Режим разрешает загрузку только до 2 кг. Продолжительность – 50 минут.
4. Детские. Используется для стирки вещей ребенка. Режим запрограммирован на высокую температуру и несколько полосканий. Продолжительность – до 2,5 часов.
5. Интенсивная. Стирка предназначена для хлопковых изделий с сильным загрязнением. Можно стирать скатерти, постельное белье, полотенца. Продолжительность – 2,5 часа.
6. Быстрая 29′. Ускоренный цикл предназначен для вещей, которые не нуждаются в очищении, но требуют легкого освежения и устранения запаха. Продолжительность – 29 минут.
7. Экономичная стирка. При таком режиме происходит слабый нагрев и минимальное заполнение бака водой.
8. Предварительная стирка. Белье очищается в два этапа, для каждого насыпают свою порцию стирального порошка.
9. Джинсы. Функция предназначена для очищения вещей из денима. Предусмотрена защита от линьки и выцветания.
10. Верхняя одежда. Используется для стирки одежды из эластичных тканей или с наполнителем. Подходит для спортивных костюмов.
11. Отжим. Данная функция используется, если нужно дополнительно включить центрифугирование. Позволяет ускорить сушку одежды. Продолжительность – примерно 5 минут
12. Полоскание + Отжим. Режим позволяет дополнить стандартную стирку полосканием или освежить белье с кондиционером. Продолжительность – до 20 минут.

Подробнее о режимах можно узнать здесь.

Таблица программ Самсунг: описание и обозначения

В технологичных машинах Самсунг вовсе не нужны сложные пиктограммы. Производитель позаботился о простой навигации, поэтому значки сопровождают обычно только стандартные программы.

Поэтому, чтобы разобраться в режимах, стоит запомнить названия основных функций, а не обозначения. Мы предлагаем вам ознакомиться с таблицей, в которой вы найдете описания и обозначения главных режимов стирки в машинках Самсунг.

Фото	Программа стиральной машины Самсунг	Описание	Приблизительное время*
Хлопок	«Хлопок» подойдет вам, если нужно выстирать вещи со средними или слабыми загрязнениями. Чаще всего это постельные принадлежности, нижнее белье, полотенца, рубашки и многое другое.	до 3 часов.
Синтетика	Стирайте на «Синтетике» блузы и рубашки из полиэфира и полиамида с загрязнениями малой или средней тяжести.	до 2 часов.
Ручная стирка шерсти	На «Ручной стирке шерсти» разрешено стирать исключительно шерстяные изделия. Причем, отправлять вещи в барабан можно только в том случае, если на бирке нет запрещающих значков – большинство шерстяных изделий нельзя подвергать машинной стирке. Загружать в барабан можно не более 2 кг сухого беля.	около 50 минут.
Детские вещи	Цикл идет на высоких температурах и предусматривает несколько дополнительных полосканий. Это полностью исключит с детской одежды следы любых моющих и стиральных средств.	до 2,5 часов.
Слишком загрязненные	Хлопковые изделия с сильными загрязнениями и сложными пятнами – это главные «клиенты» такого режима. Он подойдет для стирки постельного белья, скатертей и салфеток, нижнего белья, грязных полотенец, рубашек и даже джинсовых изделий.	2,5 часа.
Быстрая 29′	Стирать на «Быстро 29» стоит лишь ту одежду, которая нуждается действительно в быстрой стирке. Обычно режим используется, чтобы освежить вещи, залежавшиеся в гардеробе.	29 минут.
Отжим	Несмотря на то, что многие программы по умолчанию предусматривают отжим, вы можете выбрать отжим и в качестве отдельной функции. Обычно требуется для того, чтобы на выходе получить практически сухие вещи.	около 5 минут.
Полоскание + Отжим	«Полоскание + Отжим» используется, как и «Быстро 29» только для того, чтобы освежить, прополоскать белье. Также вы можете запускать этот режим, если забыли во время загрузки белья налить в дозатор кондиционер-ополаскиватель.	до 20 минут.

*В таблице даны примерные показатели, точные смотрите в инструкции к своей модели.

Запуск машинки

Выбрав нужную опцию, при необходимости корректируют температуру и обороты отжима. Если нужного режима не нашлось, то параметры выставляют вручную, используя поворотный селектор на панели машинки.
Современные модели стиральных машин Samsung позволяют управлять стиркой через мобильное приложение. Владелец выбирает на телефоне режим и запускает процесс.

Если для стирки используют порошкообразное стиральное средство, то его засыпают во второе отделение контейнера. В разных моделях оно может обозначаться как «II», «В» или «2». Для предварительной стирки порошок помещают одновременно в первый и второй отсеки.

Как включить

Перед первым включением автоматической стиральной машины Samsung убедитесь в:

• устойчивости устройства на ровной поверхности пола;

• правильном подсоединении к водопроводу и сливу;

• подключении к электросети напрямую без удлинителей.

После этого заложите рассортированное белье в барабан и наполните лоток подходящим моющим средством. Затем включите машину кнопкой питания и выберите режим стирки. Если считаете нужным, измените программные настройки: откорректируйте температуру воды и скорость отжима.

Теперь можно начинать стирку, для этого нажмите кнопку «Старт». Отключение машинки произойдет автоматически после окончания рабочего процесса.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Управлять современными моделями Samsung можно также с помощью мобильного приложения. Установив Smart Washer на свой смартфон, вы сможете удаленно выбирать режим и запускать процесс стирки.

• Прессостат стиральной машины: как проявляются поломки, где находится, как проверить

Применять такой способ управления можно в тех моделях СМА — стиральная машина автомат.

«>СМА, в которых конструкторами предусмотрено подключение к WLAN-сетям. В случае возникновения неполадок пользователь получает сообщение с кодом ошибки и советами по решению проблемы.

Как ухаживать за бытовым прибором после использования?

После того как прибор закончил работу и белье извлечено из барабана, необходимо насухо протереть барабан и внутреннюю сторону дверки.
Также сухой салфеткой или губкой промакивают резиновый ободок манжеты, в котором скапливается вода. Чтобы просушить машинку, дверку временно оставляют открытой, а контейнер для порошка выдвигают.

После каждой стирки машинку желательно отключать из розетки. Перепады напряжения в сети питания могут негативно сказаться на бытовой технике.

Периодически (примерно раз в 1-2 месяца) устраивают генеральную очистку устройства. Для этого достают порошкоприемник и полностью его промывают. Для удаления накипи на ТЭНе устраивают холостую стирку с любым средством от накипи.

Полезно проводить профилактическую стирку со специальными средствами от плесени, которая накапливается при недостаточной просушке устройства.

О том, как почистить стиральную машину Самсунг, читайте в этом материале.

Samsung руководство по использованию

Руководство пользователя необходимо для того, чтобы изучить все функции, режимы и правила эксплуатации. Мануал позволит Вам правильно использовать бытовую технику или электронику. Инструкция по эксплуатации Samsung будет отличным помощником в использовании любой техники.

Читайте и изучайте все правила по использованию и пользуйтесь техникой с умом, тогда она прослужит Вам долго, исправно и без поломок.

Samsung инструкция скачать можно на нашем сайте, Вам не нужно платить деньги за мануалы, не нужно вводить пароли или регистрироваться на сайте. Всего за несколько минут Вы скачаете нужное руководство на свой компьютер.

Руководство пользователя Samsung необходимо обязательно читать перед первичным использованием любой техники или электроники. Перед началом эксплуатации нужно обязательно знать: как правильно его настроить, как переключать и регулировать функции и многое другое.

Скачать Самсунг инструкции по эксплуатации можно быстро, бесплатно и легко, Мануал сохраните или распечатайте на принтере. Пользуйтесь техникой правильно.

Ошибки (на экране) и что с ними делать?

При возникающих проблемах в работе на дисплее стиральной машины отражается определенный код. Каждый дефект шифруется своим обозначением. Простые поломки можно исправить своими руками. Для устранения более сложных неисправностей необходимо вызывать специалиста.

Список ошибок включает:

1.
   4E, 4E1, 4С. Проблемы с подачей воды. Необходимо проверить положение шлангов, наличие посторонних предметов в клапане.

2. 5Е, 5С, Е2. Агрегат не сливает воду. Следует исключить засор трубы, пережатие шланга, дефект крыльчатки насоса.
3. 9Е1, 9Е2, Uc. Неисправность питания. Требуется проверить правильность подключение к сети.
4. HE, HC, E5, E Не нагревается вода. Нужно проверить подключение прибора или отремонтировать ТЭН.
5. SUD, 5D (SD). Много пены. Следует уменьшить дозу порошка или заменить его на другую разновидность.
6. UE, UB, Е4. Дисбаланс в работе барабана. Необходимо откорректировать количество белья или правильно отсортировать его по критерию качества ткани.
7. LE, LС, Е9. Самопроизвольный слив воды. Нужно отрегулировать положение сливного шланга или исключить повреждение бака.
8. 3E, ЕА. Не работает мотор. Требуется устранить перегруз или отремонтировать электродвигатель.
9. DE, DС, ЕD. Не закрыта дверка люка. Нужно закрыть дверцу или заменить механизм электрозамка.
10. TE, TС, ЕС. Нет сигнала от датчика температуры. Необходимо отремонтировать датчик или восстановить его проводку.
11. 1Е, 1С, Е7. Нет сигнала от датчика воды. Следует заменить датчик или проверить его проводку.

О кодах ошибок стиральных машин Самсунг читайте в этом разделе.

Коды ошибок стиральных машин Самсунг

Те модели стиральных машин Самсунг, которые имеют дисплеи, в случае неполадок отображают на экране код ошибки. Расшифровка данного кода имеется в инструкции. Например:

• 1Е, 1С, Е7 – поломка, связанная с уровнем воды в барабане;
• ЕА, 3Е, 2Е1, 3Е2, 3Е3, 3Е4, 3С, 3С1 – 3С4 – проблемы с тахогенератором двигателя;
• Е1, 4Е, 4Е1, 4Е2, 4С, 4С2 – сбои в подаче воды;
• Е2, 5Е, 5С – неполадки в сливе жидкости;
• 8Е, 8Е1, 8С, 8С1 – проблемы с датчиком вибрации;
• UC, Е91, 9Е2, 9С – неполадки с электричеством;
• АЕ, АС, АС6 – отсутствие связи в управляющих модулях;
• bE, bE1-bE3, ВС2, ЕВ – поломка кнопок на панели управления;
• СЕ, АС, АС6 – происходит слив горячей воды;
• dE, dE1, dE2, DC, DC1, DC2, ED – неисправна дверца люка;
• FC, FE – неполадки в системе вентиляции;
• НЕ, НЕ1–НЕ3, НС, Н1, Н2, НС1, НС2, Е5, Е6 – проблемы с нагревательным элементом;
• Е9, LE, LE1, LC – происходит утечка жидкости;
• 0С, 0Е, Е3, 0F – слишком много воды в барабане;
• ТС, ТС1-ТС4, ЕС, tE1-tE3 – неполадки температурного датчика;
• ЕЕ – устройство перегрелось;
• SD, 5D, SUdS, Sud – чрезмерное образование пены.

Советы по эксплуатации

Чтобы бытовой прибор прослужил долго и не нуждался в ремонте, важно соблюдать все правила эксплуатации, прописанные в инструкции к Самсунгу.

В этом деле помогут также общие рекомендации:

Все самое важное и полезное о стиральных машинах Самсунг найдете в этом разделе сайта.

Подберите оптимальную программу стирки для вашей одежды

Важно выбирать подходящую программу стирки для вашей одежды, чтобы одежда долго оставалась чистой и не портилась. В таблице ниже приведены основные режимы стирки стиральных машин Samsung. Правильное использование этих режимов поможет отстирать белье быстрее и проще.

ПРОГРАММА	Описание
15-ТИ МИНУТНАЯ БЫСТРАЯ	Для слегка загрязненных предметов весом менее 2 кг, которые вы хотите выстирать быстро. Используйте менее 20 г моющего средства. Использование более 20 г может привести к тому, что средство останется на одежде.
ЕЖЕДНЕВНАЯ	Используйте для повседневных вещей, таких как нижнее белье и рубашки.
СУПЕР ЭКО	Эта программа стирает белье при низкой температуре и позволяет получить наилучшие результаты стирки при низком энергопотреблении.
СУПЕР БЫСТРАЯ	Низкотемпературный цикл ecobubble также помогает снизить энергопотребление.
ТЕМНАЯ ОДЕЖДА	Благодаря дополнительным полосканиям и замедленному вращению белье стирается деликатно и тщательно ополаскивается.
АВТОМАТИЧЕСКАЯ ОПТИМАЛЬНАЯ	Регулирует количество моющего средства и программу в соответствии с нагрузкой и силой загрязнения. Этот цикл лучше всего использовать с функцией автоматического дозирования.
ПОСТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ	Для покрывал, простыней, постельных принадлежностей и т. д. Рекомендуется стирать только один тип постельного белья и убедиться, что оно весит менее 2 кг.
СУШКА ХЛОПКА	Программа для общей сушки.
СУШКА СИНТЕТИКИ	Низкотемпературный цикл сушки для чувствительной одежды.
ВОЗДУШНАЯ	Эта программа помогает удалить неприятные запахи.
59-ТИ МИНУТНАЯ СТИРКА+СУШКА	Для стирки и сушки небольшого количества синтетической одежды.
СИНТЕТИКА	Для блузок или рубашек, которые изготовлены из полиэстера (диолен, тревира), полиамида (перион, нейлон) или подобных материалов.
ХЛОПОК	Хлопок, постельное белье, нижнее белье, полотенца или рубашки. Время стирки и количество полосканий автоматически регулируются в зависимости от загрузки.
СПОРТ	Для верхней одежды, лыжной и спортивной одежды, изготовленной из спандекса, стрейча и микрофибры.
ДЕЛИКАТНАЯ	Для чувствительных тканей, таких как вискоза и синтетические смешанные волокна. Рекомендуем использовать жидкое моющее средство для достижения наилучшей производительности.
ПОЛОСКАНИЕ+ОТЖИМ	Дополнительное полоскание.
ШЕРСТЬ	Для машинной стирки шерсти весом менее 2 кг. Цикл включает в себя легкие вращения и замачивание, чтобы защитить шерстяные волокна от усадки. Рекомендуем использовать нейтральное моющее средство.
ОЧИСТКА БАРАБАНА	Очищает барабан, удаляя грязь и бактерии из барабана. Выполняйте один раз в 40 стирок без применения моющего средства или отбеливателя. Убедитесь, что барабан пуст и не используйте никаких чистящих средств.

• Фактический дизайн панели управления может отличаться в зависимости от имеющейся у вас модели.
• Это изображение является образцом на английском языке, оно доступно на языке вашей страны.

Режимы стирки в стиральной машине Самсунг

В отличие от машин других производителей, компания Самсунг на своей технике для удобства пользователей возле селектора режимов не рисует условные значки, обозначающие ту или иную программу, а сразу пишет название. Благодаря такому решению стиральная машина Самсунг понятна и удобна в использовании.

Стиральная машина Самсунг в зависимости от модели имеет базовые программы (хлопок, синтетика, шерсть и т.д.), а также ряд дополнительных.

Стиральная машина может выполнять следующие программы стирки белья:

Хлопок

Этот режим предназначен для хлопчатобумажного белого или цветного белья. В зависимости от степени загрязнений можно установить температуру до 95°С. Отжим выполняется на максимальной скорости или по требованию пользователя. В зависимости от выбранной температуры и дополнительных опций время стирки может достигать трех часов.

Предварительная

Эта опция (другое название – «Замачивание») активируется с режимом «Хлопок» и предназначена для стирки вещей с сильными загрязнениями. Белье сначала замачивается, только потом начинается основной цикл. При выборе этой функции порошок или жидкое моющее средство нужно засыпать в отсеки для основной и предварительной стирки.

Синтетика

Режим для синтетических тканей, максимально допустимая температура – 60°С, по завершению белье отжимается на самых высоких оборотах, если пользователь вручную не уменьшил скорость. Выполняется в течение 120 минут.

Деликатная

Для деликатного или кружевного белья, цикл длится до 40-50 минут при температуре воды не более 40°С. Отжим либо отсутствует вовсе, либо выполняется с минимальной скоростью, чтобы не допустить порчи белья.

Ручная

Схожа с деликатной программой. Предназначена для белья, которое допускается стирать только вручную. Снижены обороты барабана во время работы, отжим отсутствует, максимальная температура – 40°С.

Шерсть

Эта программа стирки разработана для шерстяных изделий. Используется большое количество воды, низкий температурный режим и плавное покачивание барабана машины для более бережного отношения к вещам. Программа длится всего 50 минут.

Детские

Выполнение цикла осуществляется в горячей воде, чтобы убить бактерии и с несколькими дополнительными полосканиями, чтобы вымыть остатки моющего средства. Продолжительность выполнения – до 150 минут.

Быстрая

На разных моделях стиральных машин время выполнения 15 или 29 минут. Используется для освежения или отстирывания одежды со слабыми загрязнениями. Выполняется при низких температурах, отжим осуществляется на высокой скорости.

Ежедневная

Режим для вещей, требующих регулярной стирки. Это сорочки, нижнее белье и т.д.

Интенсивная Эко

Цикл осуществляется при низкой температуре воды, но результаты обеспечиваются как при полноценной стирке. Достигается существенная экономия электроэнергии.

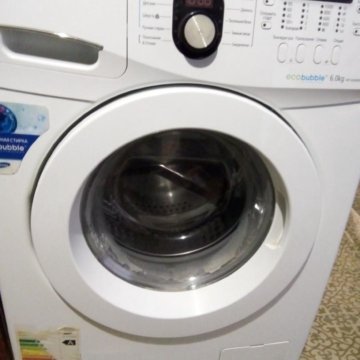

Eco Bubble

Функция Eco Bubble активируется для некоторых режимов. Благодаря встроенному генератору пузырьков вода смешивается с воздухом и моющим средством и образует большое количество пены. Благодаря такому решению порошок лучше проникает в ткань и вымывает загрязнения.

Верхняя одежда

Программа предназначена для стирки вещей из материалов, отталкивающих воду. Это спортивная или верхняя одежда и т.д. Благодаря большому количеству пены, обволакивающей одежду, она не портится от трения об барабан, а водоотталкивающее покрытие не повреждается.

Отжим

Эта функция может быть запущена дополнительно, например, в тех случаях, когда вещи недостаточно качественно отжаты. Длительность – пять минут.

Слив

Эта опция активируется, если необходимо слить воду из бака стиральной машины, например, при поломке.

Полоскание + отжим

При выборе этой функции машина Самсунг выполняет полоскание вещей, а затем приступает к отжиму. Длительность – до 20 минут. Это может потребоваться во многих случаях, например, если по завершения какой-либо программы обнаружилось, что моющее средство не до конца вымылось из тканей.

Самоочистка барабана

Эта опция используется для очистки барабана машины Самсунг от плесени и бактерий. Программа выполняется при температуре 70°С и в течение 90 минут.

Программы стиральной машины с верхней загрузкой

ПРОГРАММА	Описание
АВТОМАТИЧЕСКАЯ	Автоматический выбор оптимальной программы стирки.
ЗАМАЧИВАНИЕ	Выберите эту функцию, если хотите постирать свое белье, замачивая его.
ОДЕЯЛА	Для стирки больших вещей, таких как одеяла и постельное белье.
БЫСТРАЯ	Быстрая стирка для легкого или менее окрашенного белья.
ЧИСТКА БАРАБАНА	Функция очистки.

• Фактический дизайн панели управления может отличаться в зависимости от имеющейся у вас модели.
• Это изображение является образцом на английском языке, оно доступно на языке вашей страны.

Источник



Удачный старт, или как грамотно провести первый запуск стиральной машины Samsung

Грамотно организованный первый запуск стиральной машины Samsung — гарантия того, что бытовой прибор прослужит максимально долго. Недостаточно просто нажать кнопку «пуск».
Для того, чтобы стиральная машина порадовала качеством стирки, необходимо правильно подготовиться: проверить подключение прибора, выбрать необходимую программу и температурный режим.

Четко соблюдая последовательность действий, выполняя все инструкции по первому запуску можно быть уверенным в том, что желанное приобретение — стиральная машина Самсунг прослужит долго, радуя чистотой и свежестью выстиранного белья.

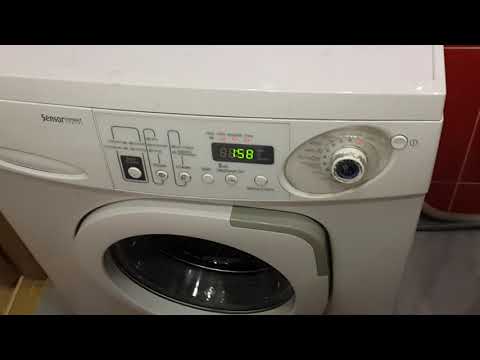

Как выбрать режим в стиральной машинке Samsung

Если вас интересует, как выбрать, настроить и установить определенный режим стирки в стиральной машине Самсунг, мы вряд ли сможем дать однозначный ответ на этот вопрос. Дело в том, что модели отличаются. Например, в одних для запуска полоскания нужно один раз нажать кнопку, в других моделях – дважды.

Обычно выбор программы происходит так: вы выбираете необходимый цикл, устанавливаете требуемое время стирки, если это не предусмотрено программой, и все – жмете кнопку «Пуск». Все просто!

Дополнительную информацию по режимам ищите в руководстве пользователя (инструкции) к вашей модели стиральной машины Самсунг.

Подготовка машинки

Прежде чем первый раз запустить стиралку, необходимо провести ряд подготовительных мероприятий:

1.
   Проверить качество подключения. Резиновый патрубок монтируют к выходу из водопровода, а шланг слива к сифону или канализации.

2. Демонтировать транспортировочные болты (расположены на задней панели бытового прибора). Сигналом к тому, что данный пункт действий проигнорирован, станет вибрирующий в работе корпус.

Отверстия от транспортировочных болтов обязательно закрывают специальными заглушками (идут в комплекте к стиралке).

• Снять защитную пленку с информационного табло и скотч с контейнера-порошкоприемника, люка.
• Проверить барабан стиралки на предмет посторонних предметов.

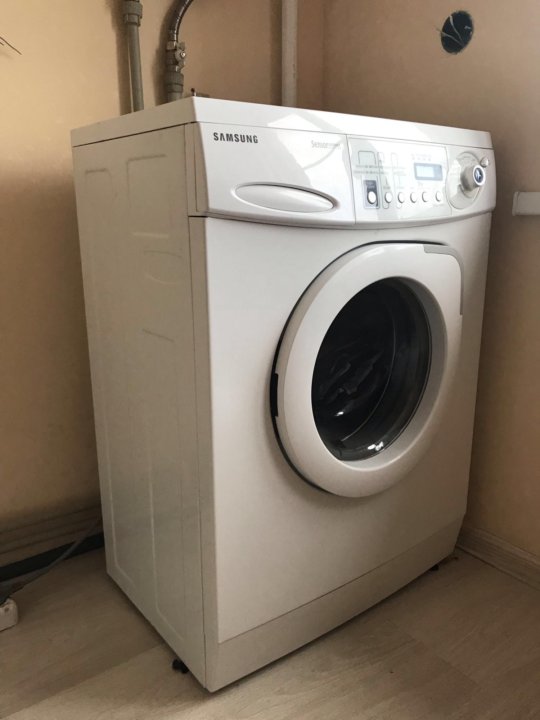

• Выставить стиральную машину на идеально ровной и твердой поверхности (от качества выполнения этого пункта зависит длительность эксплуатации бытового прибора). Для этого ножки стиралки выкручивают на нужную высоту, после чего фиксируют гаечным ключом.

Проверить, правильно ли выставлена стиральная машина можно, надавливая поочередно на углы корпуса. На ровной, твердой поверхности стиралка не покачивается, ее трудно сдвинуть с места.

Готовимся к подключению

После того, как сотрудники доставки были отпущены, можно приступать к следующему этапу – снятию специальных транспортных болтов. Увидеть их вы сможете на задней стенке корпуса стиралки. Их предназначение – фиксация бака, болты не позволяют ему болтаться при транспортировке. Пока крепежные элементы не будут сняты, барабан машины-автомата крутиться не будет. Запуск режима стирки при неснятых транспортных болтах может привести к выходу из строя СМА.

Снять их можно используя обычный гаечный ключ или плоскогубцы. Вынув болты, заткните образовавшиеся отверстия предусмотренными для этого пластиковыми заглушками, эти детали идут в комплекте к машинке.

Внимание! Перед началом работ внимательно ознакомьтесь с прилагаемой к агрегату инструкцией. Эта информация поможет не допустить каких-либо неправильных действий, которые могут вывести машинку из строя.

Пошаговая инструкция по стирке

Подготовка завершена, можно смело приступать к первому запуску стиральной машины Самсунг:

1. Закрывают дверцу люка (характерный щелчок свидетельствует о том, что сработал блокиратор замка и машина готова к запуску стирки).
2. В специальный приемник засыпают минимальное количество стирального порошка (важно чтобы средство предназначалось для стиралок-автомат).
3. Выставляют самую продолжительную по времени стирки программу, температуру нагрева воды 60°С. Отключать опцию «отжим» не стоит. Стиральная машина должна пройти весь цикл, чтобы можно было в полной мере оценить работу бытового прибора.
4. Как только цикл стирки окончен, дверцу люка открывают и оставляют на проветривание (подобные действия помогут избежать появления затхлого запаха).

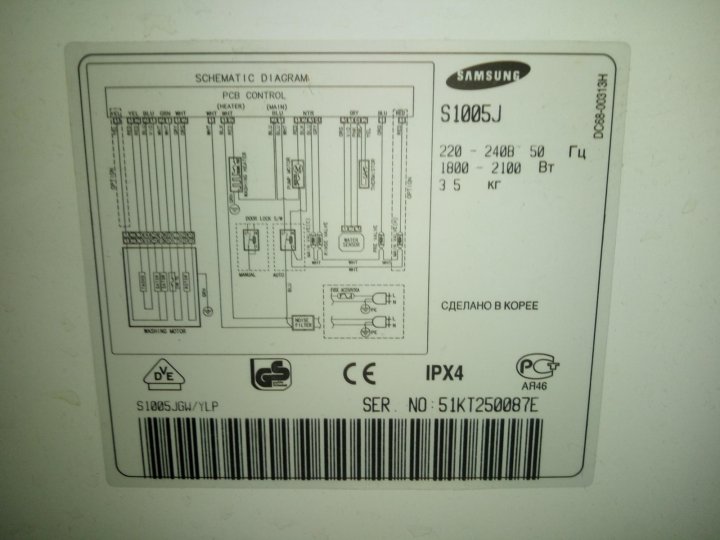

Инструкция к стиральной машине Самсунг по моделям

• F813J
• F843

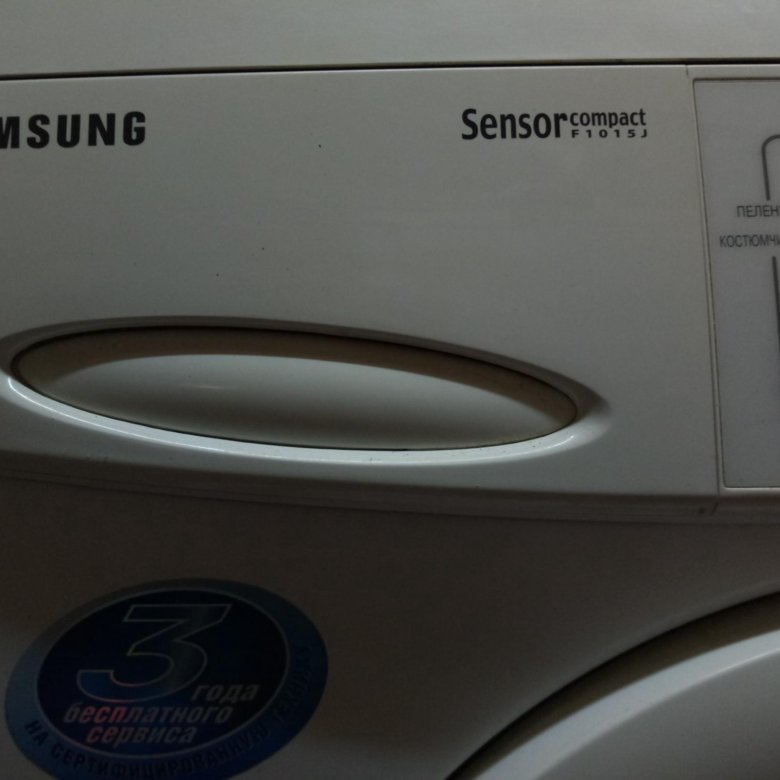

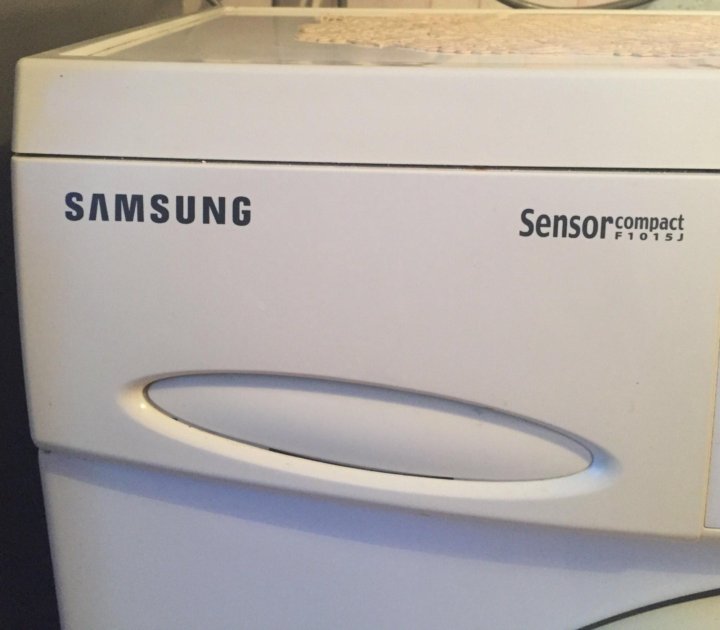

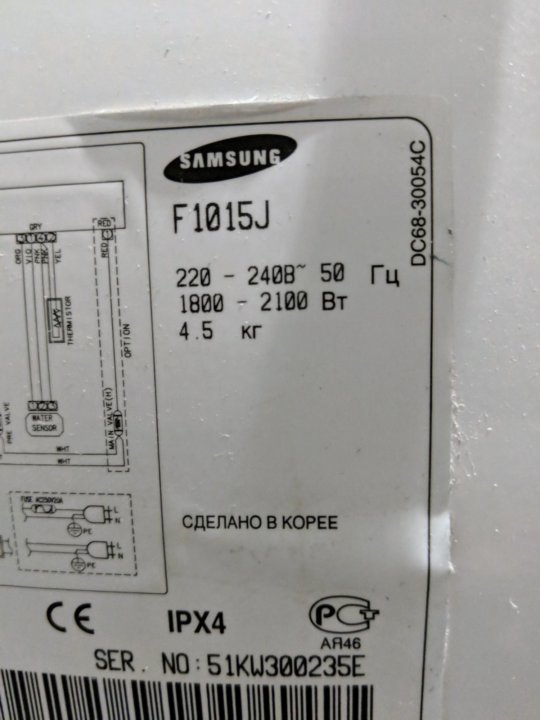

• F1015J (ru)
• F1043
• M1201
• P6091
• R833
• R852
• R1033
• S621 (ru)
• S803J (ru)
• S821 (ru)
• S832
• S843
• S852
• S1021
• S1043
• S1052
• WF0400N1NE
• WF0400S1V
• WF0408S1V
• WF0500NZW
• WF0508NZW
• WF1500NHW
• WF1500NM
• WF1502NH
• WF1502NM
• WF1508NH
• WF1508NM
• WF1600NH
• WF1600NM
• WF1602NH
• WF1602NM

• WF1602XQR
• WF1604NH
• WF1604NM
• WF1608NH
• WF1608NM
• WF1802WECS
• WF600BOBCWQ
• WF602U2BKWQ
• WF602W2BKWQ
• WF60F4E5W2W
• WF6450N7W
• WF6450S7
• WF6450S7W
• WF6452S4V
• WF6452S7
• WF6458N7W
• WF6458S7
• WF6520S7
• WF6522S7
• WF6528S7
• WF6600S7
• WF6602S7
• WF6604S7
• WF6608S7
• WF6700S7
• WF6702S7
• WF6704S7
• WF6708S7
• WF70F5E0W2W
• WF7350N1
• WF7350N7W
• WF7350S7V
• WF7358N1W

• WF7358S7
• WF7450N1
• WF7450S9C
• WF7450S9R
• WF7452N1
• WF7452S9C
• WF7452S9R
• WF7458N1
• WF7520N1
• WF7520S9C
• WF7520S9R
• WF7522N1
• WF7522S9C
• WF7522S9R
• WF7528N1
• WF7600N1
• WF7600S9R
• WF7602N1
• WF7604N1
• WF7608N1
• WF7700N1
• WF7702N1
• WF7704N1
• WF7708N1
• WF8500NH
• WF8500NM
• WF8502NH
• WF8502NM
• WF8508NH
• WF8508NM
• WF8590NMW8 (ru)
• WF8590NMW9 (ru)
• WF8590NFW

• WF8590NMS
• WF8590NMW9
• WF8600NH
• WF8600NM
• WF8602NH
• WF8602NM
• WF8604NH
• WF8604NM
• WF8608NH
• WF8608NM
• WF952GQQ
• WF9592GQR
• WFB862
• WFE509NZW
• WFF861
• WFF862
• WFF1061
• WFM124ZAU
• WFR1061
• WFS861
• WFS862
• WFS1061
• WW60J4090NW
• WW65K52E69W
• WW6MJ42602W
• WW70K5210UW
• WW70K5410WW
• WW70K62E69S
• WW70K6*****

СМА Самсунг очень простые в эксплуатации, они имеют много режимов и функций. По размерам Вы сможете выбрать компактную и вместительную машинку, с вертикальной или фронтальной загрузкой. А инструкция для стиральной машины Samsung поможет Вам быстро освоить все ее функции.

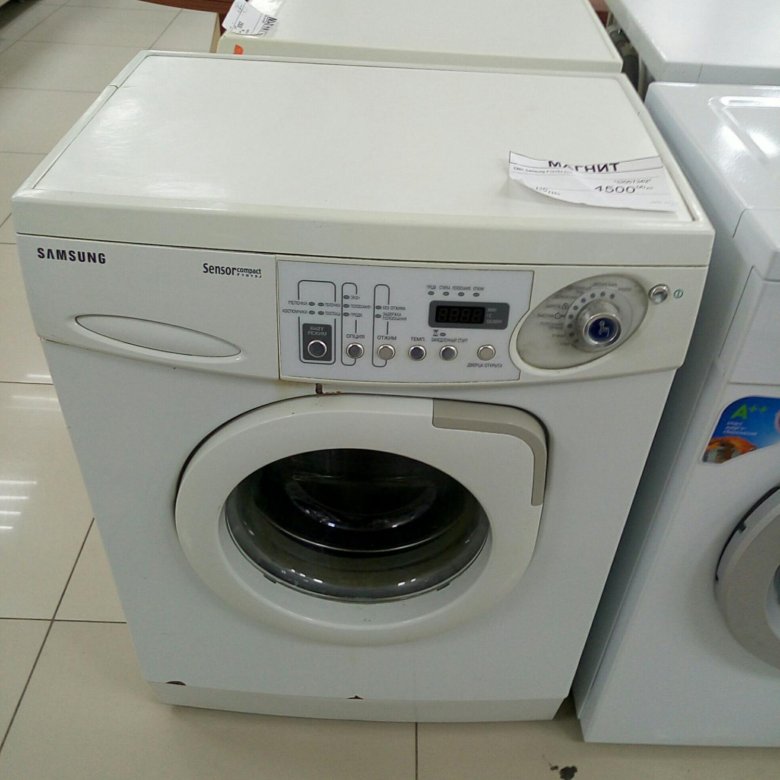

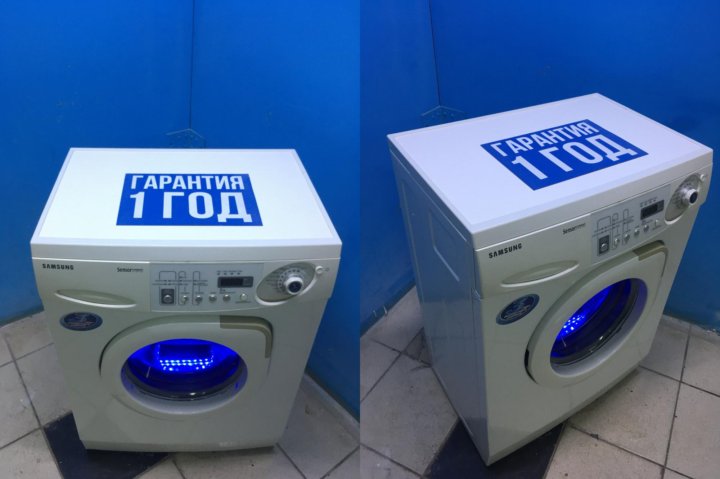

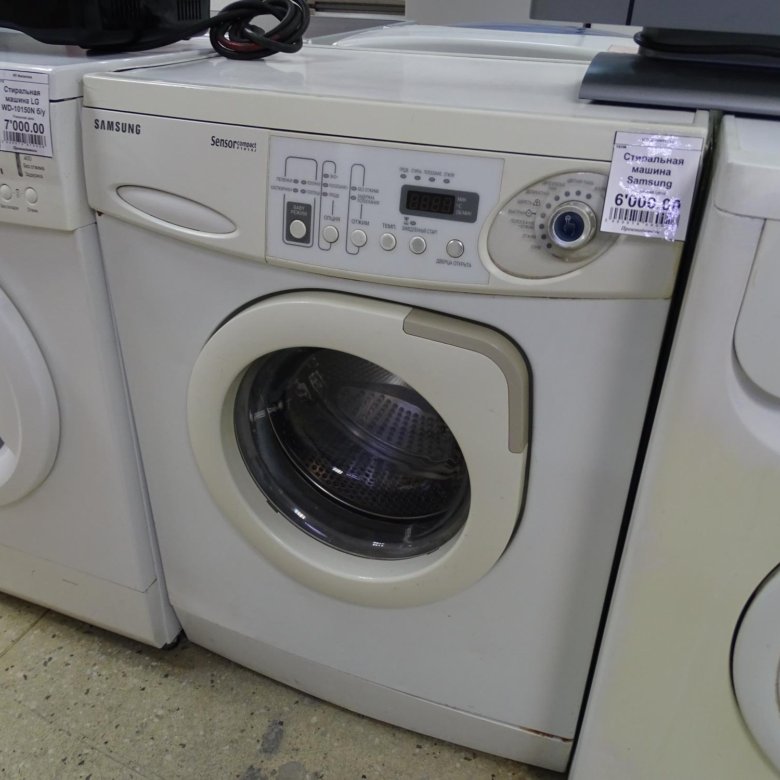

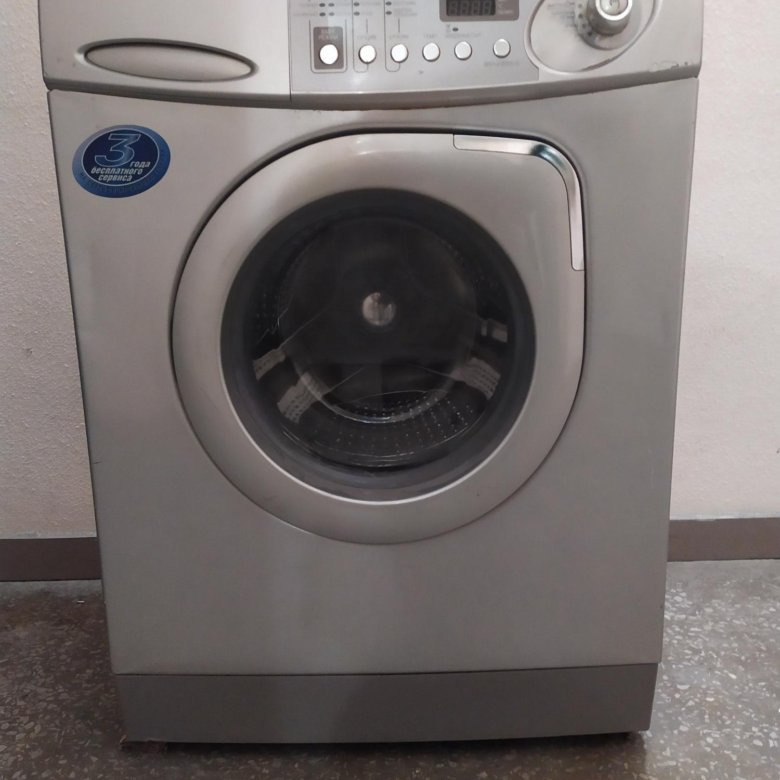

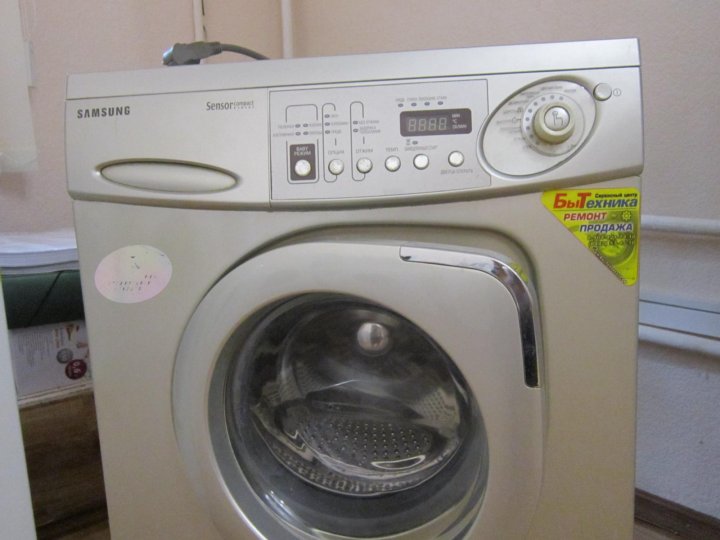

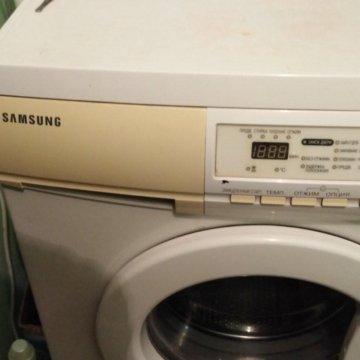

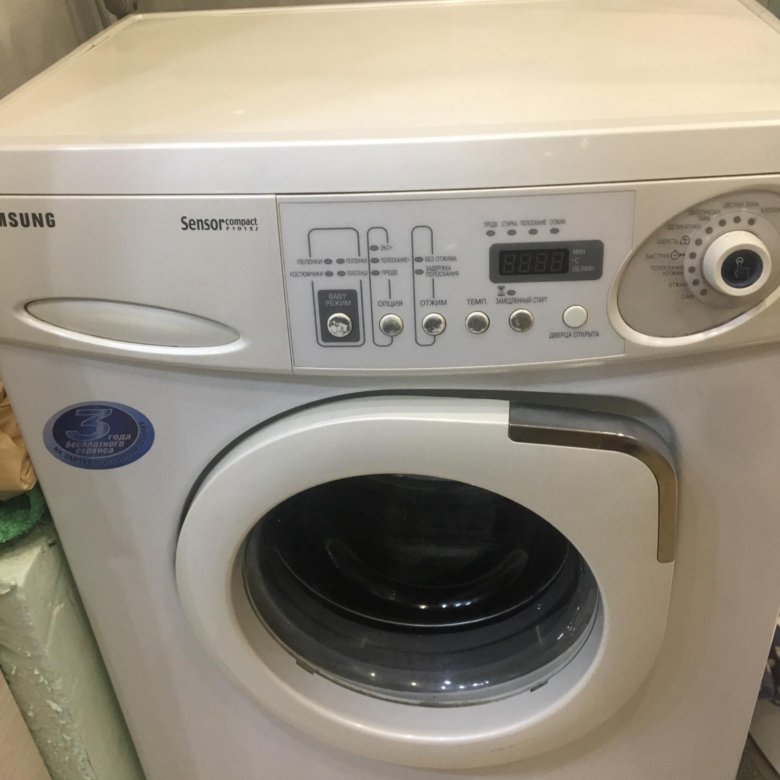

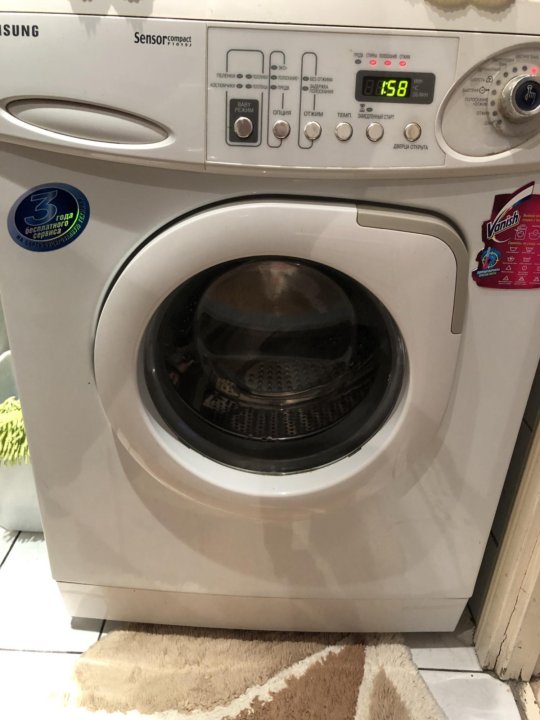

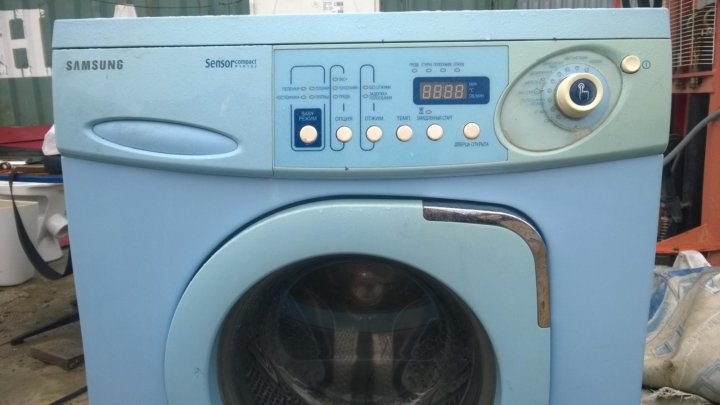

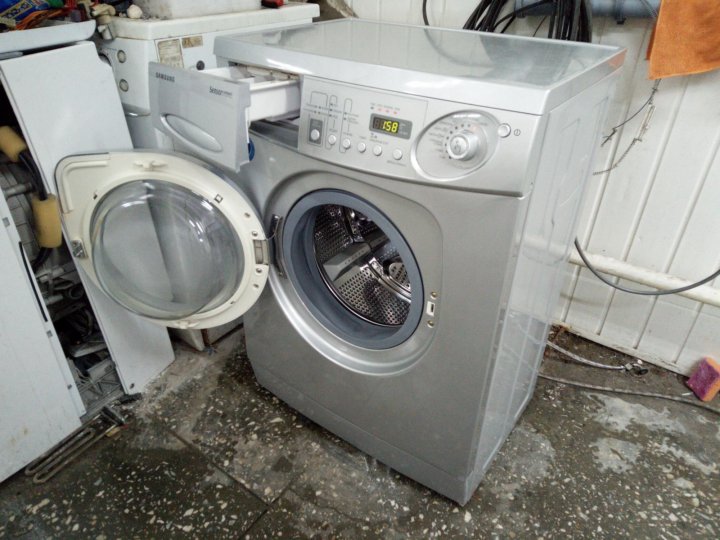

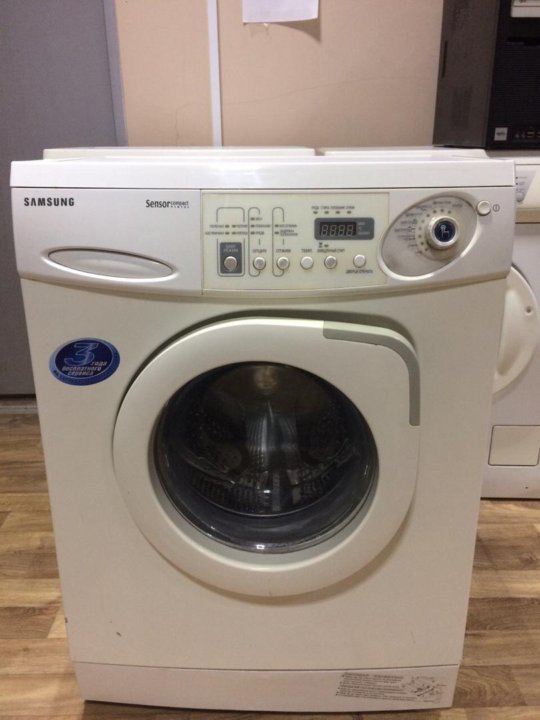

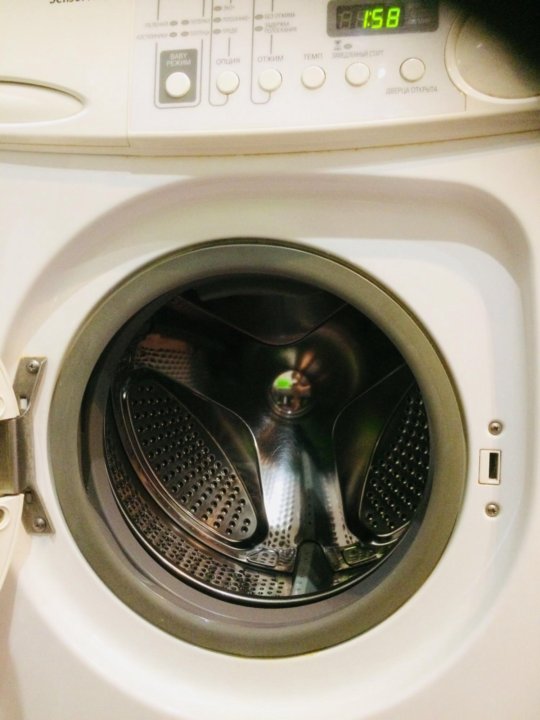

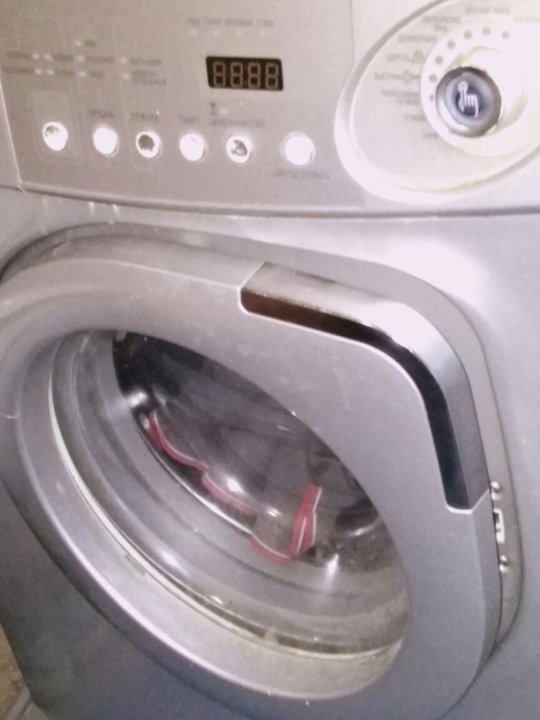

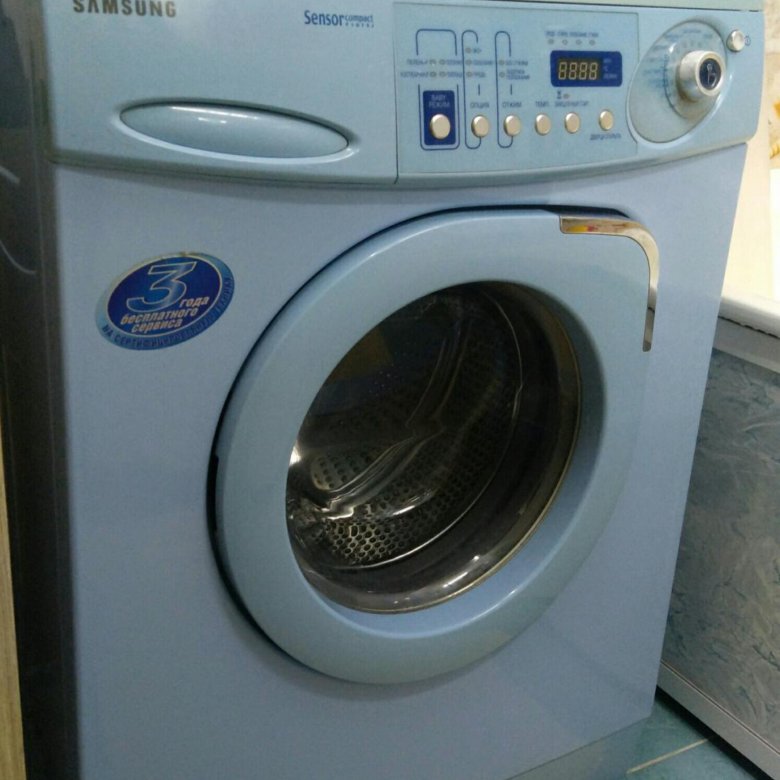

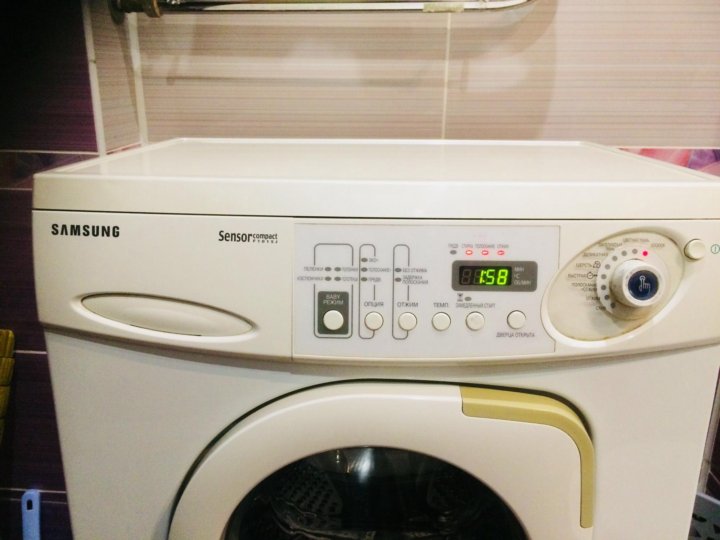

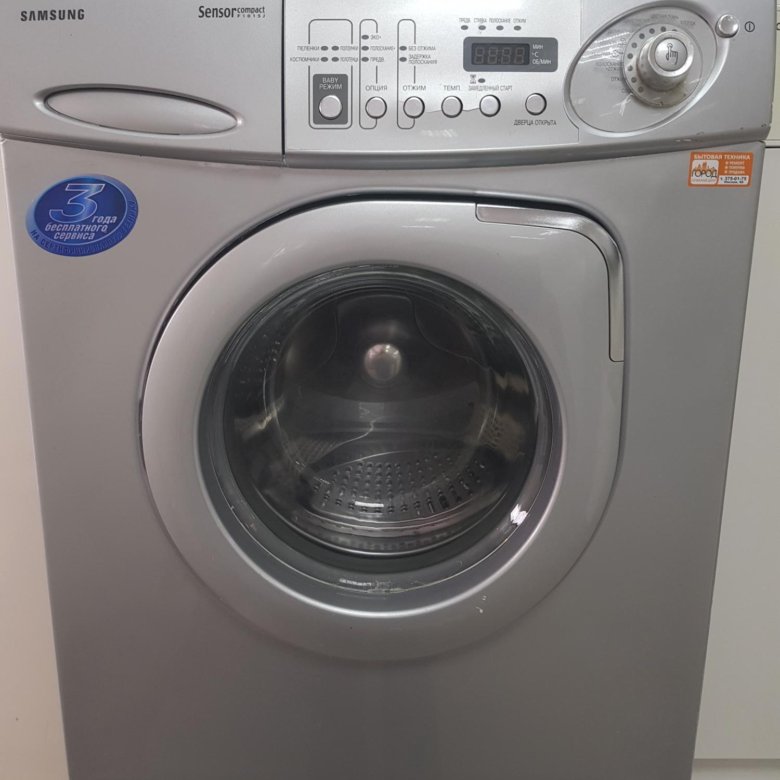

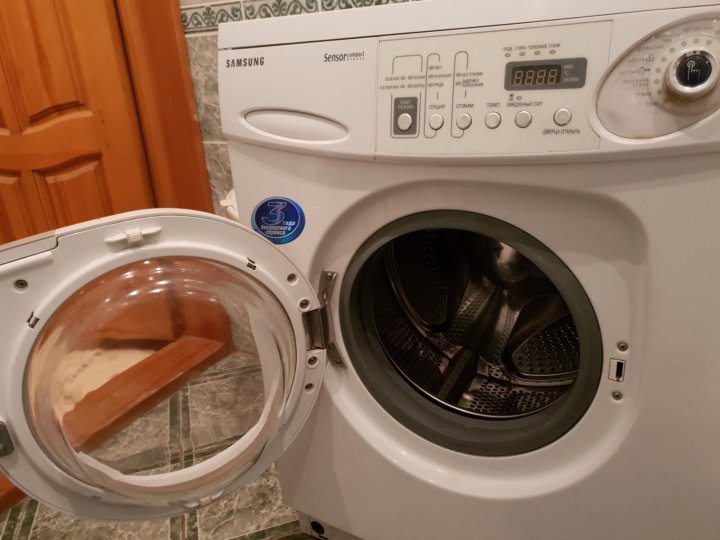

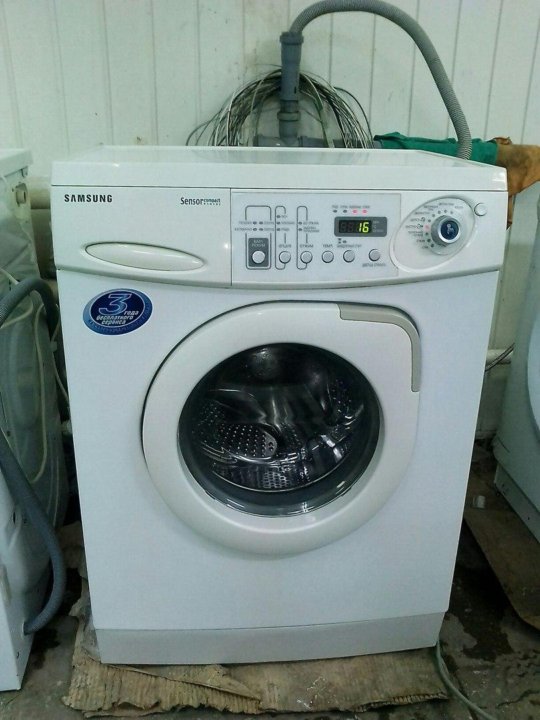

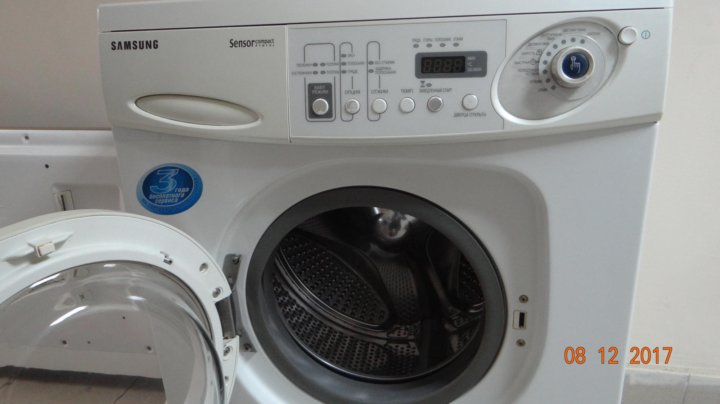

Если Вы решили купить б/у стиралку Самсунг, это хороший выбор не дорогой бытовой техники. Она не плохо справляется со своими функциями: хорошо стирает, насухо отжимает, и отлично выполаскивает, не оставляет стирального порошка.

Стиральная машинка Самсунг инструкция по применению которой быстро скачивается на нашем сайте, имеет приятный внешний вид, она будет очень стильно смотреться на Вашей кухне или в ванной комнате.

Нужно ли добавлять стиральное средство?

Существует несколько рекомендаций, которых нужно придерживаться, выбирая моющее средство для первого запуска:

Если в порошкоприемник засыпают обычный стиральный порошок, то важно чтобы на упаковке стояла пометка «автомат».

Все дело в том, что порошки для ручной стирки отличаются повышенным пенообразованием, которое может привести к поломке бытового прибора. Как вариант можно использовать специальное средство, эффективно удаляющее технические загрязнения и посторонние запахи — Helfer Start HLR0054.

Для проведения первого запуска достаточно одного пакета этого средства. Его засыпают в порошкоприемник в отсек для основной стирки.

Для тестовой первой стирки используют минимальное количество обычного стирального порошка (меньше половины нормы).

На что обратить внимание?

Запуская стиральную машину Самсунг в первый раз очень важно проследить весь цикл стирки, чтобы вовремя выявить неполадки.

Нормальная работа стиральной машины предполагает:

Должны насторожить:

• непонятные звуки,
• скрежет и стук,
• цифровые сигналы, появляющиеся на табло,
• некорректная работа выбранной программы стирки (например частый слив воды),
• дребезжание корпуса в процессе отжима.

Советы

Несколько советов профессионалов сервисных служб помогут беспроблемно провести первый запуск стиральной машины:

1.
   Для того чтобы проверить качество установки стиральной машины используют уровень. При необходимости под ножки бытового прибора подкладывают кусочки резины

2. Распаковывая новую стиральную машину не нужно спешить, избавляясь от упаковочной тары. Коробку (вместе с чеком) необходимо хранить в течение всего гарантийного периода.

В противном случае воспользоваться услугами гарантийного сервиса не получится.

Если в процессе тестовой первой стирки проявились какие-либо признаки неполадок бытового прибора (стук, скрежет и т.д.), важно обратиться за помощью к профессиональным мастерам. Самостоятельное устранение проблем в работе бытового прибора приведет к тому, что гарантийное обслуживание будет аннулировано.

Много полезной и важной информации о том, как грамотно пользоваться стиральными машинами Самсунг, найдете в этом разделе.

Инструкция по эксплуатации Samsung S1021 RU

Инструкция для пользователя

стиральной машины

31021

3821

3621

Техника безопасности………………………………………………………2

Установка стиральной машины……………………………………….3

Распаковка стиральной машины……………………………………………….. 3

Общий вид стиральной машины…………………………………………………3

Выбор места для установки машины………………………………………….3

Регулировка высоты ножек……………………………………………………….. 3

Удаление транспортировочных болтов……………………………………… 4

Подсоединение шланга для подачи воды…………………………………. 4

Размещение сливного шланга……………………………………………………4

Загрузка и стирка белья………………………………………………….. 5

Общий вид панели управления…………………………………………………. 5

Первая стирка белья………………………………………………………………… 6

Установка режима стирки вручную……………………………………………. 6

Загрузка кондиционера ткани в стиральную машину……………………6

Советы по стирке……………………………………………………………………… 7

Уход за стиральной машиной…………………………………………. 8

Восстановление работоспособности замерзшей

стиральной машины…………………………………………………………………..8

Чистка наружных поверхностей стиральной машины…………………..8

Чистка фильтра для мусора……………………………………………………… 8

Чистка сетчатого фильтра шланга для подачи воды……………………8

Устранение неисправностей…………………………………………….9

Проблемы и их устранение………………………………………………………..9

Расшифровка сообщений об ошибках………………………………………. 9

Таблица программ стирки………………………………………………10

Приложения……………………………………………………………………11

Описание символов на ярлыках одежды………………………………….11

Предупреждения по обеспечению электрической

безопасности…………………………………………………………………………..11

Защита окружающей среды……………………………………………………. 11

Заявление о соответствии стандартам…………………………………… 11

Технические характеристики…………………………………………………… 12

СОРЕ N0 : РС68-00872Д-04

Куда сыпать порошок в стиральной машине Самсунг (в том числе жидкий), в какой отсек машинки заливать гель для стирки и кондиционер?

Чтобы обеспечить правильную работу стиральной машины Самсунг, важно засыпать стиральный порошок и другие средства в соответствующие отсеки.

Таким образом можно продлить срок эксплуатации дорогостоящей бытовой техники и улучшить качество стирки.

В стиральной машине Samsung предусмотрено несколько отсеков. У каждого свое предназначение, с которым стоит ознакомиться перед тем, как начать эксплуатацию.

О том, куда сыпать порошок в стиральной машине Самсунг, куда заливать жидкий гель для стирки, расскажем в статье.

Содержание

• Условные обозначения и назначения отсеков машинки
• Куда добавлять сухой стиральный порошок, как определить пропорции?
• Куда и сколько заливать жидкий гель для стирки?
• Кондиционер для белья
• Что можно отправлять прямо в барабан?
• Почему не рекомендуется засыпать порошок в барабан?
• Последствия неправильного использования моющих составов
• Заключение

Условные обозначения и назначения отсеков машинки

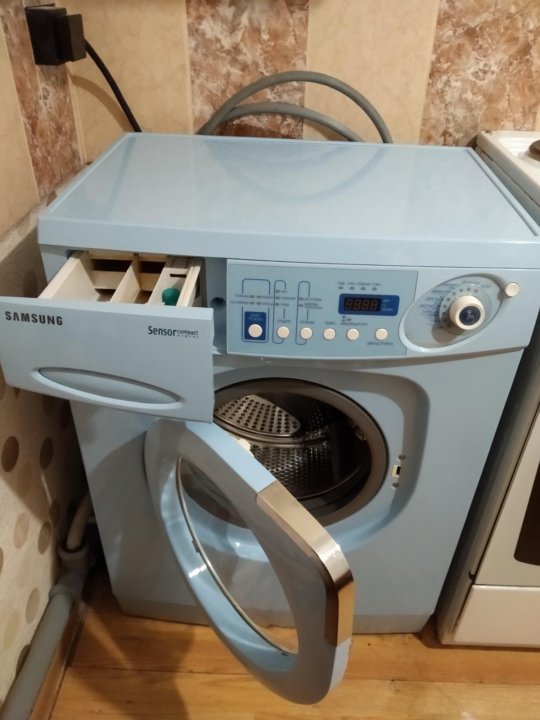

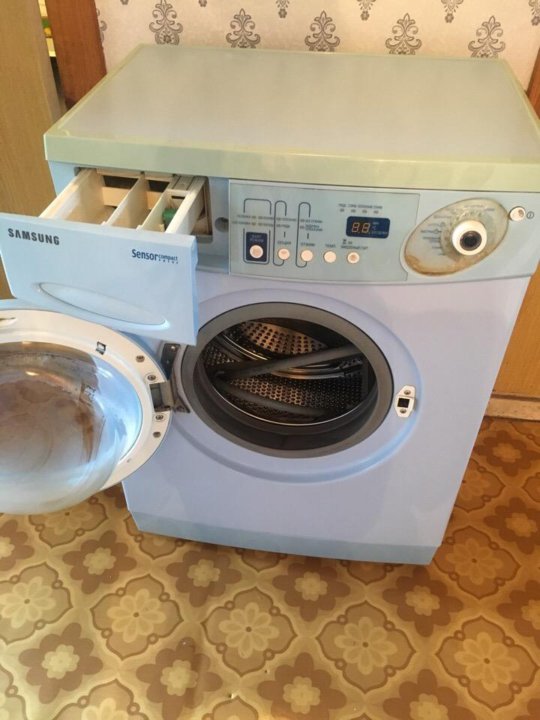

В стиральной машине Самсунг лоток разделен на несколько отсеков: каждый выполняет свою функцию и предназначен для определенного типа моющего средства. Ниже представлена таблица, в которой есть расшифровки к каждому отделению:

Не рекомендуется помещать в барабан вместе с одеждой пятновыводители и отбеливатели. Это может спровоцировать быструю  порчу вещей при любом выбранном режиме.

Если обозначения стерлись, не сложно догадаться, куда помещать средства для стирки. Практически во всех моделях Samsung присутствует универсальная система расположения:

• слева располагается лоток для стандартной стирки, куда можно засыпать порошок;
• посередине располагается отсек для освежителя белья;
• отдел справа подойдет для предварительного замачивания.

Если разобраться с подобной схемой сложно, то можно обратиться к инструкции, где схема лотков показана на рисунке.

Куда добавлять сухой стиральный порошок, как определить пропорции?

Засыпать средство нужно в отсек А или I. От правильности расчета концентрации стирального порошка напрямую зависит, насколько качественно будут отстирываться вещи. Если количества порошка будет недостаточно, то на одежде останутся пятна.

Чтобы правильно рассчитать количество стирального порошка, необходимо учитывать несколько факторов:

• объем будущей стирки;
• жесткость воды;
• какой выбран температурный режим;
• степень загрязнения.

Большинство производителей порошков помещают на обратной стороне средств инструкцию, однако определить нужное количество можно самостоятельно.

Если планируется полная загрузка барабана, чтобы просто освежить вещи (нет сложных и застаревших пятен), понадобится 150-175 г порошка. Для борьбы со сложными загрязнениями нужно добавить не менее 200-225 г.

Не менее важным критерием является общий вес загруженных вещей. Чтобы разобраться, какое количество порошка понадобится, достаточно взглянуть на следующие соотношения:

Если на одежде есть сильные загрязнения, не рекомендуется добавлять двойную концентрацию порошка. Это не решит проблему. Лучше всего сделать предварительное замачивание с использованием пятновыводителя или отбеливателя.

Куда и сколько заливать жидкий гель для стирки?

В стиральной машине Samsung заливать жидкий порошок, гель, пятновыводители и отбеливатели рекомендуется в отделение, отмеченное цифрой II.

Как правило, при полной загрузке достаточно концентрации жидкого порошка в объеме 150 мл. Если средство с высокой концентрацией действующих веществ, то можно использовать средство в меньшем количестве.

Пятновыводители и отбеливатели необходимо засыпать только в специальный отсек. При засыпании в барабан на вещах могут появиться пятна, а ткань полностью испортится.

Кондиционер для белья

В стиральное машине Samsung есть отдельный лоток небольшого размера, помеченный звездочкой. Он специально предназначен для кондиционера.

Чтобы не допустить ошибки при использовании, достаточно выполнить несколько простых рекомендаций:

1. Соблюдать установленную дозировку. Не рекомендуется вливать средства больше указанной отметки.
2. Можно разбавлять концентрированные средства обыкновенной водой в соотношении 1:3. Таким образом можно добиться лучшего выполаскивания вещей.

После завершения каждого цикла стирки рекомендуется промывать лоток, чтобы избавиться от слизкого слоя. В противном случае постепенно патрубки в машинке могут забиться, и кондиционер останется в отсеке после завершения стирки.

Что можно отправлять прямо в барабан?

Многие хозяйки давно нашли в качестве альтернативы обыкновенному порошку инновационные средства, которые можно отправлять вместе с одеждой прямо в барабан.

К ним можно отнести капсулы, таблетки и салфетки. Как правило, у каждого средства присутствует своя инструкция по применению.

Если ее нет, можно следовать нескольким универсальным правилам:

• предварительно подготовить 4-5 кг сухого белья;
• капсулу, таблетку или салфетку рекомендуется разместить под бельем, таким образом средство быстрее растворится.

Отличительной особенностью жидких средств является возможность использования для стирки детских вещей. Большая часть средств имеет экологически безопасный и гипоаллергенный состав.

Не рекомендуется до стирки вскрывать упаковку со средством или трогать ее влажными руками. В противном случае может возникнуть раздражение на коже рук.

Почему не рекомендуется засыпать порошок в барабан?

Универсальный порошок намного жестче гелей, капсул и салфеток. Он содержит гранулированные частицы. Они могут оставить трудновыводимые пятна на одежде. Кроме того, порошки и отбеливатели – это агрессивные средства.

Когда их засыпают в специальные лотки, машина самостоятельно занимается распределением. Если всыпать большую концентрацию в барабан, то на одежде могут остаться не только пятна, но и появиться дырки.

Последствия неправильного использования моющих составов

Последствия при неправильном использовании напрямую зависят от вида моющего средства:

1. Если залить гель в порошкоприемник, то ничего страшного не будет. Средство просто останется в лотке.
2. Не рекомендуется заливать гель в отсек для кондиционера. В противном случае средство попадет в барабан только при последнем ополаскивании. В результате вещи останутся мыльными и придется стирать их повторно.
3. Не рекомендуется засыпать порошок в барабан, поскольку высока вероятность порчи одежды.

Все самое важное и полезное о стиральных машинах Самсунг найдете в этом разделе сайта.

Заключение

Пользоваться стиральной машиной Самсунг очень просто. Чтобы не испортить технику и вещи, нужно засыпать порошок в специально предназначенный для этого отсек.

Качество стирки также зависит и от дозировки моющего средства. Избыточное количество порошка или геля приведет к порче вещей и их плохому отстирыванию.

Samsung. Стиральная машина. Взрыв — Схема. Инструкция » по дороге….

Для вашего внимания представлена подборка взрыв-схем и инструкций к стиральным машинам (СМ) фирмы Samsung.

к списку выбора фирмы-производителя стиральной машины

Samsung серии F

• F1500NHW


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии WD

• WD0704REV

• WD0804W8

• WD0804W8E

• WD1142XVR

• WD1704WQR

• WD702U4BKWQ


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии WF (04***-06***)

• WF0400N1NE

• WF0400N2N

• WF0400S1V

• WF0408N1N

• WF0408N2N

• WF0408S1V

• WF0500NZW

• WF0502SYV

• WF0508NYW

• WF0508NZW

• WF0508SYV

• WF0590NRW

• WF0592SRK

• WF0600NCY

• WF0602NBE

• WF0602WJV

• WF0602WJW

• WF0602WJWCY

• WF0602WJWD

• WF0602WKE

• WF0602WKEC

• WF0602WKN

• WF0602WKV

• WF0602WKVC

• WF0690NRW


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии WF (07***-08***)

• WF0700NBX

• WF0700NCW

• WF0702L7W

• WF0702NBF

• WF0702WCC

• WF0702WJV

• WF0702WJW

• WF0702WJWD

• WF0702WKE

• WF0702WKEC

• WF0702WKED

• WF0702WKN

• WF0702WKV

• WF0702WKVC

• WF0702WKVD

• WF0804Y1E

• WF0804Y8E

• WF0804Y8N


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии WF (11***-16***)

• WF1124ZAC

• WF1124ZAU

• WF1500NHW

• WF1590NFU

• WF1600NHW

• WF1600WCC

• WF1600WCV

• WF1600WCW

• WF1600WRW

• WF1600YQQ

• WF1600YQR

• WF1600YQY

• WF1602NHW

• WF1602W5C

• WF1602W5V

• WF1602WCC

• WF1602WQU

• WF1602WRK

• WF1602XQR

• WF1602YQB

• WF1602YQC

• WF1602YQQ

• WF1602YQR

• WF1602YQY


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии WF 17***

• WF1700WCC

• WF1700WCW

• WF1700WRW

• WF1702W5V

• WF1702WCC

• WF1702WRK

• WF1702WSV2

• WF1702WSW

• WF1702XQR

• WF1702YQB

• WF1702YQC

• WF1702YQQ

• WF1702YQR

• WF1704WSV


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии WF (18***-34***)

• WF1802LSW

• WF1802NFSS

• WF1802NFWS

• WF1802WECS

• WF1802WEUS

• WF1802WFVC

• WF1802WFVS

• WF1802WPC

• WF1802WSV2

• WF1802WSW

• WF1802XEC

• WF1802XEK

• WF1802XEY

• WF1802XFV

• WF1804WPC

• WF1804WPY

• WF3400N1C

• WF3400N1V


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии WF60*

• WF600B0BCWQ

• WF600B0BCWQD

• WF600W0BCWQDLP

• WF600WOBCWQ

• WF602B0BCWQ

• WF602B2BKSD

• WF602B2BKWQ

• WF602B2BKWQDLP

• WF602U2BKWQ

• WF602W0BCSD

• WF602W0BCWQ

• WF602W0BCWQDLP

• WF602W2BKWQ


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии WF60F**

• WF60F1R1N2W Aegis

• WF60F1R1N2WDLP

• WF60F4E0N0W

• WF60F4E0N2W

• WF60F4E0W0W

• WF60F4E0W2W

• WF60F4E1W2W

• WF60F4E2W2W

• WF60F4E2W2X

• WF60F4E3W2W

• WF60F4E4W2W

• WF60F4E5W2W


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии WF6****

• WF6EF4E5W2W

• WF6MF1R2N2W

• WF6RF1R0N0W

• WF6RF4E2W0W


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии WF7****

• WF700BOBDWQ

• WF702B2BBWQ

• WF702U2BBWQ

• WF702W0BDWQ

• WF702W2BBWQ

• WF70F5E0W2W

• WF70F5E3W2W

• WF70F5E5U4W

• WF70F5E5W2W

• WF70F5E5W2X

• WF7350S7V

• WF7450S9C

• WF7520S8C

• WF7600SUV


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии

• WF806U4SAWQ

• WF80F5E0W2W

• WF80F5E2W4W

• WF80F5E3W2W

• WF80F5E4W4W

• WF80F5E5U2W

• WF80F5E5U4W

• WF8500NH

• WF8500NHW

• WF8590FEA

• WF8590FFW

• WF8590NFJ

• WF8590NFW

• WF8590NFWD

• WF8590NGC

• WF8590NGW

• WF8590NGY

• WF8590NHW

• WF8590NMS

• WF8590NMW8

• WF8590NMW9

• WF8590SFV


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии

• WF8592FEA

• WF8592FFC

• WF8598NGW

• WF8598NHW

• WF8598NMW

• WF8598NMW9

• WF8602NGV

• WF8804DPA

• WF906P4SAGD

• WF906P4SAWQ

• WF906U4SAWQ

• WF9590NFJ

• WF9592GQB

• WF9592GQQ

• WF9592GQR

• WF9622N5W

• WF9692GQR

• WF9702N5W


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии

• WFC600WRW

• WFC602WRK


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии

• WFE509NZN

• WFE590NMS

• WFE592NMW

• WFE592NMWD

• WFE602YQR


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии

• WFH600WCW


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии

• WFM124ZAU

• WFM1702YQR

• WFM592NMH

• WFM592NMHC

• WFM592NMHD

• WFM602WCC

• WFM602YQR

• WFM702YQR


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung серии

• WFT500NHW

• WFT500NMW

• WFT592NMW

• WFT592NMWC

• WFT592NMWD


Скачать: взрыв- схема + инструкция, объединенная на этот модельный ряд, в формате pdf : ссылка

Samsung F1015J сервис мануал скачать pdf ремонт инструкция схема бесплатно

Главная » Инструкции по обслуживанию » Бытовая техника » Бытовое устройство » Стиральная машина » Samsung » F1015J

Файлы сервис мануала для Samsung F1015J временно недоступны.

МОНТАЖНОЕ ОБОРУДОВАНИЕ Руководство пользователя | PDF-MANUALS.

	15 Руководства пользователя для видеонаблюдения на английском языке — Видеонаблюдение — Крепления и корпуса — Монтажное оборудование Руководства пользователя по монтажному оборудованию перечисляют основные и расширенные функции видеонаблюдения — видеонаблюдение — крепления и корпуса — монтажное оборудование. Они также часто указывают контактную информацию для гарантийного ремонта и обслуживания. Руководство пользователя должно прилагаться к приобретаемому монтажному оборудованию. Если у вас возникли проблемы с настройками монтажного оборудования, вы впервые используете новый продукт или просто хотите узнать больше о возможностях вашего монтажного оборудования, а у вас нет печатного руководства пользователя или руководства на компакт-диске, вам можно скачать инструкцию с сайта производителя в разделе видеонаблюдение — крепления и корпуса — монтажная фурнитура. Мы также поможем вам найти ссылки на нашем сайте для установки электронных руководств пользователя в формате *.pdf или *.doc. Broken down by category — select a search category: ACTi — American Dynamics — Arecont Vision — arlo — Axis Communications — Blackhawk Imaging — Группа технологий Bolide — Bosch — Brickcom — BrickHouse Security — Canon — D-Link — Dahua Technology — Davis & Sanford — Digital Watchdog — Dotworkz — Elmo — EverFocus — FLIR — Grandstream Networks — Hikvision — Honeywell — iBaby — Ikegami — Interlogix — IPX — IQinVision6 — 5 Manfrotto — Marshall Electronics — MG Electronics — MOBOTIX — Not Categorized — Observeye — Orion Images — Panasonic — PANAVISE — Peerless-AV — Pelco — Samsung — Sanyo — Sentech — Sony — Speco Technologies — STARDOT — Toshiba — TRENDnet — Ubiquiti Networks — VideoComm Technologies — ViewZ — Vitek — Vivotek — Watec — WTI /images/bg_pager.gif»> Found: 1178 products Showing : 1-20 products 1 | 2 | 3 … 59 Подвесной кронштейн Bosch VG4-A-PA0 F.01U.261.373 Подвесной кронштейн Bosch VG4-A-PA0 предназначен для поддержки подвесного купольного кожуха. Выпускается в белом цвете…. Подвесной кронштейн Bosch VG4-A-PA0 F.01U.261.373 Подвесной кронштейн Bosch VG4-A-PA0 предназначен для поддержки подвесного купольного кожуха. Выпускается в белом цвете…. Распределительная коробка FLIR IP66 для цилиндрической IP-камеры N237BE (серая) S1JF3G … Настенный кронштейн FLIR для N233ZC/N233ZD, N233VE/N237VE S1WA2G Технические характеристики Информация о продукте Поддерживаемая сетевая камера устройства Физические характеристики Цвет Серый Прочее Совместимость Сетевые камеры FLIR: N233ZC N233ZD N233VE N237VE . .. Распределительная коробка FLIR IP66 для купольной камеры Micro PT и стационарного вандала S1JF4G Технические характеристики Информация о продукте Поддерживаемое устройство сетевой камеры Максимальная грузоподъемность 25 фунтов Физические характеристики Цвет Серый Разное Совместимость Сетевые IP-камеры FLIR… Адаптер Bosch для неглубокого кабелепровода для PTZ-камер с микрофоном F.01U.296.297 . .. Комплект для монтажа ACTi на столб и наклонную стену SMAX-0158 … Угловой монтажный кронштейн Dahua Technology для Select PFA151 … ACTi PMAX-0103 Подвесное крепление для купольных/поворотных камер PMAX-0103 Подвесное крепление ACTi PMAX-0103 для купольных/поворотных камер (кронштейн) – это прямая трубка, предназначенная для надежного крепления купольной/поворотной камеры к потолку. … arlo Настольное/потолочное/настенное крепление для HD Security VMA1100-10000S Настольное/потолочное/настенное крепление от Arlo, совместимое с камерами видеонаблюдения высокой четкости, обеспечивает гибкие возможности крепления вашей камеры. Плоское дно крепления позволяет крепить его к большинству других плоских поверхностей, а магнит… Регулируемое крепление arlo для HD-камеры видеонаблюдения VMA1000-10000S Закрепите камеру безопасности HD на стене или потолке с помощью регулируемого крепления от Arlo. После прикрепления к креплению ваша камера может поворачиваться на 360° и наклоняться вверх и вниз на 90°. Крепление можно использовать как в… Адаптер Vivotek для наружной/внутренней установки с 3/4″ NPT AM-520-V03 … Расширительная пластина Bosch для PTZ-камер с микрофоном (серая) F.01U.296.298 … Настенный кронштейн Bosch для PTZ-камер с микрофоном (серый) . .. Угловой монтажный кронштейн Bosch для камер PTZ MIC F.01U.296.296 … Внутренний переходник Vivotek с внутренней резьбой 3/4″ NPT AM-520-V01 Технические характеристики Информация о продукте Поддерживаемая сетевая камера Прочее Совместимость Сетевые камеры Vivotek: FD8135H FD8137HV FD8154 FD8154V FD8155H FD8162 FD8163 FD8164 FD8164V FD8165H FD81. .. Подвесное крепление Honeywell для камеры HD273H(X) HD273H-PK … MOBOTIX SpeakerMount со встроенным динамиком MX-HALO-SP-EXT-CM SpeakerMount — это высококачественный динамик, доступный в белом или матовом хромированном исполнении. Он напрямую подключается к корпусу камеры двухжильным кабелем без необходимости в дополнительном блоке питания. В связи с микро… MOBOTIX SpeakerMount со встроенным динамиком MX-HALO-SP-EXT-PW SpeakerMount — это высококачественный динамик, доступный в белом или матовом хромированном исполнении. Он напрямую подключается к корпусу камеры двухжильным кабелем без необходимости в дополнительном блоке питания. В связи с микро… MOBOTIX DualMount для двух датчиков S14D/S15D MX-FLEX-OPT-DM-PW В DualMount два сенсорных модуля располагаются непосредственно рядом друг с другом и параллельно. Такая ориентация сенсорных модулей для одной и той же области наблюдения делает S14D/S15D подходящей камерой для дневного и ночного использования. 1 | 2 | 3 … 59 Найдено: 1178 товаров Показано : 1-20 товаров Не можете найти то, что ищете? Попробуйте Google Поиск! Текущие обсуждения Недавно обсуждавшиеся продукты : dw — DW DRUMS Набор пэдов Go Anywhere с подставкой DWCPPADTS5 Автор: Kelly Finger 2022-0 5 03:41:00 manual 498RC4 — Manfrotto 498RC4 Midi Ball Head with RC4 Quick Release 498RC4 Добавил: romain 2022-09-24 18:16:19 Руководство . .. Руководство пользователя SFD926S —. 09-24 18:10:18 Не могли бы вы прислать мне руководство пользователя этой вспышки в формате pdf. С уважением… как закодировать висячий тросовый замок с 3-мя циферблатами — Pacsafe Prosafe 800 Тросовый замок с 3-мя циферблатами, принятый TSA 05 Автор: susan m rojcewicz 2022-09-24 00:36:40 как установить код… Sigma 150-600mm f/5-6-3 dg manual — Sigma 150-600mm f/5 -6.3 DG OS HSM Contemporary Lens 745-101 Автор: M J 2022-09-23 22:26:23 Привет, Могу ли я установить руководство в формате pdf для объектива SIGMA 150 — 600 мм F5 — 6.3 C для Nikon. Я не могу найти его в Интернете…
PDF-MANUALS. com — администрируемая сообществом база данных инструкций по использованию и PDF Руководство пользователя sitemap.txt алкс

Инструкции SAMSUNG

» » » » САМСУНГ

Руководство по обслуживанию F1015JGP-YLP : 1,71 МБ (): Рамарио : 06. 02.2015 : 525 : 4,83 6 ( ) EWM1000, EWM1000plus, EWM2000evo, EWM3000new, ENV06 : 4,74 МБ (): каки : 10.10.2016 : 567 : 6 6 Инструкция SAMSUNG P1091 : 0,9 МБ (): Администратор : 26. 04.2005 : 531 : 5,83 6 Инструкция SAMSUNG P1291 : 0,9 МБ (): Администратор : 26.04.2005 : 377 : 4,8 5 Инструкция SAMSUNG P6091 : 0,9 МБ (): Администратор : 26.04. 2005 : 656 : 5,8 5 Инструкция SAMSUNG P8091 : 0,9 МБ (): Администратор : 26.04.2005 : 778 : 5.22 9 Инструкция SAMSUNG SAMSUNG DV22K6800 : 7,13 МБ (): — : 08.02. 2019 : 105 : 4 2 Инструкция SAMSUNG Samsung DV316LGW : 5,79 МБ (): : 21.09.2021 : 55 : Инструкция SAMSUNG SAMSUNG DV6800N : 5,91 МБ (): — : 11.05.2019 : 100 : 6 1 МФС-ТРР1НПХ-00 ДК41-00049А : 2,41 МБ (): казак76 : 19. 07.2016 : 1515 : 5,86 14 Инструкция SAMSUNG SAMSUNG WW90M6(WW22N6850QX) : 12,73 МБ (): — : 06.03.2019 : 347 : 6 2 Инструкция SAMSUNG SWV-1000F : 0,9 МБ (): Администратор : 26. 04.2005 : 266 : 4,75 4 Инструкция SAMSUNG SWV-1100F : 0,9 МБ (): Администратор : 26.04.2005 : 129 : 6 2 Инструкция SAMSUNG SWV-1200F : 0,9 МБ (): Администратор : 26. 04.2005 : 243 : 5,33 3 Инструкция SAMSUNG SWV-800F : 0,9 МБ (): Администратор : 26.04.2005 : 353 : 5,67 3 Инструкция SAMSUNG WF-R862 : 2,8 МБ (): simen1975 : 18. 05.2022 : 45 : 1 1 Инструкция SAMSUNG WF7452S9R, WF7450S9C : 5,93 МБ (): Кринек : 23.05.2020 : 325 : 6 3

: —————-

Руководство пользователя для Samsung F815J

ë

ëÚ

ÚË

Ë

‡

‡Î

θ

¸Ì

̇

‡flfl  Ï

χ

‡ ¯

¯э

ë ì

ì ‡

‡

à

à

ì

ò









0003

ûíˆ

ˆE

ë rof -‰

‰ î

î Плавка

ó

Îflfl

F

F1

12

21

15

5J

J//F

F1

12

21

13

3J

J

F

F1

10

01

15

5J

J//F

F1

10

01

13

3J

J

F

F8

81

15

5J

J // F

F8

81

13

3J

J

F

F6

61

1

è

è

1

è

‰Û

ÛÔ

Ô

Â

ÂÊ

ʉ

‰Â

ÂÌ

ÌË

Ëflfl  Ô

ÔÓ

Ó  ·

·Â

ÂÁÁÓ

ÓÔ

Ô‡

‡Ò

ÒÌ

ÌÓ

ÓÒ

ÒÚ

ÚË

Ë ‚

‚Ú

ÚÓ

Ó

‡

‡flfl  Ò

ÒÚ

УУ

У

УО

ÓÌ

̇

‡  Ó

Ó·

·Î

ÎÓ

ÓÊ

ÊÍÍË

Ë

ì

ìÒ

ÒÚ

Ú‡

‡Ì

Ì

ó ести

¿í ‡

‡ ò

ò

úë





‡ ‡

‡

П‡

‡¯

¯Ë

ХМ

М˚

˚. …………………………… …………………………………………. ……………………..2

2

ê‡TÔ‡Íӂ͇ ÒÚË‡Î¸ÌÓÈ Ï‡¯ËM ˚……………………………………………………….. …….2
é·˘ËÈ ‚ˉ ÒÚË‡Î¸ÌÓÈ Ï‡¯ËÌ˚ ………………….. ……………………………2
Ç˚·Ó ÏÂÒÚ‡ ‰Îfl ÛTÚ‡ÌÓ‚ÍË Ï ‡¯ËÌ˚ …………………………………………. ..2
ê„ÛÎËӂ͇ ‚˚TÒÓÚ˚ ÌÓÊÂÍ…………………………… ………………………..3
쉇ОÂÌË Ú‡ÌÒÔÓÚËÓ‚Ó˜Ì˚ı ·ÓÎÚÓ‚ ………………………. …………….3
èÓ‰ТÒÓ‰ËÌÂÌË ¯Î‡Ì„‡ ‰Оfl ÔÓ‰‡˜Ë ‚Ó‰˚……….. …………………………3
ê‡ÁÏ¢ÂÌË ÒÎË‚ÌÓ„Ó ¯Î‡Ì„‡ .. …………………………………………. ……4
èÓ‰Íβ˜ÂÌË χ¯ËÌ˚ Í ÒÂÚË ÔÂÂÏÂÌÌÓ„Ó ÚÓ͇ ………………… …… 5
á

á ‡

‡ „



ûáíí ‡

‡ ë

ë

ò

úэ



ò

ú

0003

НН‡

‡  ·

·В

ВО

θ

¸flfl . ………………….. …………………………………………. …………………………………………. ……….6

6

é·˘ËÈ ‚ˉ Ô‡ÌÂÎË ÛÔ‡‚ÎÎÂÌËfl………………. ………………………………..6
· Âθfl ……………………………………………………….. ……………………………9
ᇄÛÁ͇ ‚ χ¯ËÌÛ ÏÓ˛˘Â„Ó Ò ‰ТÚ‚‡ …………………………………………9
ëÚË͇ Ò ËÒÔÓθÁÓ‚‡ÌËÂÏ àÌÚÂÎÎÂÍÚۇθÌÓÈ ÒËÒÚÂÏ˚
ÛÔ…..Loguzz Fuzzi.ËËì ……………………………………….9
Ç ˚·Ó ‰ÓÔÓÎÌËÚÂθÌ˚ı ÙÛÌ͈ËÈ ……………………………….. ………….10
êۘ̇fl ÛÒÚ‡Мӂ͇ ÂÊËχ ÒÚËÍË …………. ……………………………10
àÒÒÔÓθÁÓ‚‡ÌË ÙÛÌ͈ËË Á‡‰ÂÊÍË ÔÛT͇. ……………………………11
ëÓ‚ÂÚ˚ ÔÓ ÒÚËÍÂ… …………………………………………. …………………….11
ì

ìııÓ

Ó‰

‰  ÁÁ‡

‡  Ò

ÒÚ

ÚË

Ë

‡

‡Î

θ

¸Ì

ÌÓ

ÓÈ

È  Ï

χ

‡¯

¯Ë

ËË

ÌÓ

12

2

ÇÓÒÒÚ‡ÌÓ‚ÎÂÌË ‡·ÓÚÓÒÔÓÒÓ·ÌÓÒÓË Á‡ÏÂÁ¯ÂÈ
ÒÚË¡ˈ‡ÎθËÌËθËÌËÎ …………………………………………. ……12
óËÒÚ͇ ̇ÛÊÌ˚ı ÔÓ‚ÂıÌÓÒÚÂÈ ÒÚË‡Î¸ÌÓÈ Ï‡¯ËÌ˚ ………………… 12
óëòú ‡ óúòâ ‡ ‰ î î ‡ ‡ ‡ ‡ ‡ ППТТ‡ …………………………………………….. ………….13
óËÒÚ͇ ÒÂÚ˜‡ÚÓ„Ó ÙËθÚ‡ ¯Î‡Ì„‡ ‰Îfl ÔÓ‰‡˜Ë ‚Ó‰˚ ….. ………….13
х

хт

ÒÚ

Ú

‡

‡Ì

ÌÂ

ÂÌ

ÌË

ËÂ

  Ì

ÌÂ

ÂË

ËÒ

ÒÔ

Ô

‡

‡‚

‚М

МТ

ТТ

ТУ

УВ

ВР 9000………… …………………………………………. ……………………………………….1

13

3

èÓ·ÎÂÏ˚ ËËı ÛTÚ‡ÌÂÌË … ………………………… …………………………..13
ê‡Ò¯ËÙӂ͇ ÒÓÓ·˘ÂÌËÈ Ó· ӯ˷ № ……………………………………………………….14
н

‡

‡ ·

· î

î

ë 17

ˆ ‡

‡ ‡





ó

ó ПП

ПП

ТУ

УП

ОП

ННГ

………………………………………………………… …………………………………………. …………………………1

15

5

è

è

Ë

ХО

ОО

ОК

КВ

ВМ

ММ

В ……………………………. …………………………………………. …………………………………………. ………………………………..1

16

6

éÔËÒ‡ÌË ÒËÏ‚ÓÎÓ‚ ̇ flÎ˚͇ı Ó‰Âʉ˚ . ……………….. ……………….16
è‰ÛÔÂʉÂÌËfl ÔÓ Ó·ÂÒÔ˜ÂÌ˲ ˝ÎÂÍÚ˘ÂÒÍÓÈ
·ÂÁÓÚ‡ÒÌÓ.Ò.Ò …………………………………………. ……………………………16
ᇢËÚ‡ ÓÍÛʇ˛˘ÂÈ Ò‰ ˚ ………………………………………………………. ………..17
á‡fl‚ÎÂÌËÂ Ó ÒÓÓÚ‚ÂÚÒÚ‚ËË Òڇ̉‡ڇϠ…………. ……………………..17
íÂıÌ˘ÂÒÍË ı‡‡ÍÚÂËÒÚËÍË…………. ………………………………………17

Кодовый номер: DC68-00905A

F1215-RA-00905Ab 2003.10.1 10:07 AM Страница 1

Руководство по обслуживанию SM-T815Y — PDFCOFFEE.COM

www. ЛЕГКАЯ ПРОШИВКА www.easy-firmware.com 8. Уровень 3 Ремонт 8-1. Блок-схема GPS AN T М АГ. ДАТЧИК

просмотров 382 Скачиваний 45 Размер файла 8 МБ

Отчет DMCA / Copyright

СКАЧАТЬ ФАЙЛ

www. easy-firmware.com

Easy Firmware

www.easy-firmware.com

8. Уровень 3 Ремонт 8-1. Блок-схема GPS AN T

M AG. SENSOR

TCXO GPS_LNA_EN

(YAS537)

GPS_TCXO

LNA

SAW

(RDALN1609)

(SFHG89GA002)

GRIP SENSOR

GPS IC

GPS_RF

GPS_UART_I/F GPS_EN

(BCM47522)

6-осевой ДАТЧИК

SENSOR_I2C_I/F

(K6DS3TR)

GPS_CLK0 0 2K 9.0 PMIC

(SX9310ICSTRT)

BT/ WIFI ANT1 — WIFI 2,4/5 ГГц

WIFI_ANT_COM0

Кому. AP

GRIP_WIFI_I2C WIFI_TOUCH

WIFI_ANT_COM1

Туда/От. AP

SAW (B9839)

GPS_CLK_26M

От. CP

ДАТЧИК RGB (CS5032A) PCIE_I/F WLAN_ EN BT_EN/WAKE

BT_RFSW

BPF

SW1_BTRF SW3/5_C0_2/5G_TX SW4_C0_5G_RX SW6/7_C0_2/5G_LNA_ EN

(885033W)

2.4G/ 5G FEM DIPLEXER

(RFFM88550B)

(S-5712CCDL1)

WLA N /BT_HOST_WAKE

WL_TX_G/A_CORE0_CAP

(LFD182G45DP3B888)

BT_UART_CTS/RXD

WL_RX_G/A_CORE0_ETR

BT_UART_RTS/TXD

BT/ WIFI ANT2 — WIFI 2. 4/ 5 GHz

HALL SENSOR

HALL_ SENSOR_INT

DIPLEXER 2.4G/ 5G FEM BPF

От. PMIC

BT_PCM_I/F

WL_TX_G/A_CORE1_CAP

(RFFM88550B)

8M_CAM_D[0:3]/CLK_F

8M CAM Conn.

8M_EEPROM_I2C_I/F 8M_CAM/AF_I2C_I/F 8M_CAM_RESET/MCLK

(BCM4356G)

WiFi_Clk32K

EM I Filter

8M_CAM_D [0: 3]/CLK

BT/WIFI

SW9/12_C1_2/5G_TX SW10_C1_5G_RX SW8/13_C1_5/2G_TX SW10_C1_5G_RX SW8/13_C1_5/2G_TX_ENM_C1_5G_RX SW8/13_C1_2G_TX_ENDNA_ENDNNA_ENDNNA_ENDNNA_ENDNNA_ENDNNA_ENDNA_ENDNA_ENDNA_ENDNA_IRI_C13.0002 LPDDR3 3GB POP

Кому/От. AU Dio Codec

WL_RX_G/A_CORE1_ETR

8M_AVDD_2.8V

AP PM IC LDO29 (S2MPS13X02-6230)

VT_CAM_D [0: 1]/CLK

VT_CAM_D_D_CAM_CAM_D. .

(885033W)

VT_CAM_I2C_I/F VT_CAM_MCLK/NRST/STBY

AP PM IC LDO27

VT_CAM_A2.8V

(S2MPS13X02-6230) CP_CO_CO_CO_CO_CO_CO_CO_CO_CO_CO. CP

MEM_LDO_I2C_I/F BOOT_LDO

ГЛАВНЫЙ ANT1 (LB/MB) — GSM850/900/1800/1900 — WCDMA B1/2/4/5/8 — LTE B1/2/3/4/5/8/17/28

VMEM_VDDF_2. 85V

(S2ABB01X01-6330)

eM M C ( 16 ГБ) (THGBMFG7C2LBAIL)

EMMC_DATA[0:7] EMMC_CLK/CMD/RCLK

ДАТЧИК ЗАХВАТА

GRIP_SCL/SDA

Ту/От. AP

TCON B-B

LCD_EN

B17/28 SW

TX0_B17/28

(SX9500IUULTRT)

OCTA_VDD_3.3V

(TPS63051YFFR)

(TPS63051YFFR)

(TPS63051YFF). GRIP_DET_AP

TX_TR_OUT_B17

TX0_B1/2/3/4/5/8

Кому. AP

MMMB PAM

TX0_B28A/B(AU)

MLB COUPLER

DIPLEXER (DPX202700DT-4162A1 )

MLB FEMiD

DPCS/GSM_TX0

E R A

B17 SAW

TX_TR_OUT_B1/2/3/4 /5/8/28

TX_TR_OUT_GSMLB/HB

(SKY77646)

RFFE0_CLK/DATA

(LMSWKHGS-G81)

ГЛАВНЫЙ ANT2 (HB) — LTE 90FO009 ARD 90FO009 90/40 LTE B7/400003

PRX_TR_IN_B1/2/3/4/5/8/17/20/DCS/G850/G900/G1900 RFFE0_CLK/DATA

Кому. ПЕРЕКЛЮЧАТЕЛЬ РАЗЪЕМА

СОЕДИНЕНИЕ_HB

СОЕДИНЕНИЕ

PRX_LNA_EN_B7

B7 LNA TRX_B7

От. CP

B7 SAW

(BGA7h2N6)

DUPLEXER (SAYEY2G53BA0F3K)

PRX_TR_IN_B7

(SKY77778-51)

PRX_LNA_EN_ B40

B40 LNA (SAYEY2G53BA0F3K)

B40 PAM

DIPLEXER

PRX_TR_IN_TDD_B40

Y S A

TX_TR_OUT_B40

(SKY77778-51)

4162A1)

DRX_ANTL/HB

Sub FEM

B3 SAW

E

(DIPLEBER DIPBELSER) (DISLELSER)

MOTOR_P/N

(ISA1000A)

AP V_BATTERY

IF PM IC

TSP_TA

К/от. BT/WIFI

TX0/1_I/Q_P/N

PAM DCDC_ET (S5M710DA01-6030)

NFET

(S2M PS13X02-6230)

IF_CON_SENSE

FET

ON_SW VOL_DOWN

PWR/VOL_KEY SPK-L CONN.

LTE_ACTION_N

SIM_DETECT/RST SIM_IO/CLK ASB_DM_N

SIM_DETECT/RST SIM_IO/CLK ASB_DM/P_V/P1 RTCK TMS/TDO/TDI/TCK

EAROUT_L/R

VOL_UP/DOWN

До. AP

GPS_CLK_26M PA_DET PA_DET_EN

ET_DAC_P/N RFFE1_CLK/DATA

CP

LLI_T/RX_P/N AP_CP_WAK E/SATUS CP_AP_WAK E/SATUS CP

(WM 1814)

AP_CP_DUMP_NOTI_N

CP_UART_TXD/ RXD CP_COEX_TXD/ RXD

Кому. J TAG_SW BCM4358

От. Если CONN

CODEC_SPK_R_P/N

SPK- R CONN. MOTOR_P/N

CODEC_SPK_R_P/N

SUB_DET

SPK-L CONN.

HOME_KEY FPS_SPI_I/F

FPS_SP_SP_SPI_3

. MHL_DM/DP

(SII8240)

HDMI_HPD AP_CLKOUT_24MHz

FPS_OCP_EN

BTP OCP

V_BTP_IN

SPK_L HAL L IC

EARJACH CONN.

HD_TXC/D [0: 2]+/MHL_INT MHL_RST

SPK_R

M OTOR

MHL_I2C_SCL/SDA

AP_CP_PACK ET_SEND

Кому. IF Conn

К. IF Conn

T_FLASH_D[0:3]/DETECT/CLK/CMD HALL_SE NSOR_INT / TOUCH_I2C_I/F

CP_SPI_MOSI/MISO/CLK/CS_N

(SA5333DA01L330-2CA)

CODEC_SPK_L_P/N

EAR_ADC_3. 5, EAROUT_FB EAR_G/L_DET, HPDET L/R, GPSWN/P

АУДИО КОДЕК

AP_CLKOUT_24MHz

Ту/От. СР

К. IF PMIC

BT_PCM_I/F

CODEC_RESET_N/IRQ_N MM_I2S_I/F CODEC_I2C_SCL/SDA

TR_SPI_ RST/DATA/CLK/EN

AFC_TCXO

TCXO

PRX0/1_I/Q_P/N

To. GPS

PMIC_JIGONB

FET CHG_DET

AP PM IC

http://www.easy-firmware.com

IPC_INT2CP

(LMh3110TMX)

Туда/От. УАР Т С/З К. КОДЕК

V_BATTERY

PDA_A CTIVE

COUPLER_SW

VPS_L/R

VPS_L/R

SPEECH_I2S ToromFCK/BCK2D_00.3D_0.0.0.0. IF PMIC

Туда/От. ЕСЛИ Con n.

UART_RXD/TXD

DRX_TR_IN_B7

CP_PMIC_SDA/SCL_1P8

Соединение JTAG

AP_RXD/TXD CP_UART_RXD/TXD

3 SPK_R Con n.

MUIC_DM/P/ID

(SM5703)

IF_PMIC_I2C_I/F

Ком. GPS

6030)

Туда/От. Разъем IF/SD/SIM

(DG2750DN) MOTOR_P/N

USB_HS_DM/P MUIC_INT, IF_PMIC_IRQ, FUEL_ALERT

AP_PMIC_I2C_I/F AP_PMIC_EN, PS_HOLD, WRSTB_IN BUCK6E N/Buck6_DVS, apsmiC_PMIC_EN, PS_HOLD, WRSTB_IN BUCK6E N/Buck6_DVS. AP 32KHZ_CP К. CP CODEC_CLK32K К. КОДЕК WIFI_CLK32K К. BT/WIFI GPS_CLK32K

DRX0/1_I/Q_P/N

(S2MPM03X01-

UART SW

UART_RXD/TXD

BATT_TH V_BATTER YV_BA TTERY_GND

CP_TCXO_26M TCXO_EN

До/от. КОДЕК

MAIN_FORWARD

(TPS65635KRSNR)

BATT_ID

DRX_TR_IN_B3

PMIC_TCXO_26M

DRV2 OTOR2 PMIC 9000.

VIBTONE_PWM

OCTA DCDC

EL_ON

К. Соединение SPK_R

V_BATTE RY_SENSE

DRX_TR_IN_B1/2/4/5/8/17/20

(DPX202700DT-

TR_TCXO

SUB ANT — B1/2/3/4/5/7/8/17/28

От. CP

B40 SAW

(BGA7h2N6)

DUPLEXER TRX_B40

W

ELVDD/VSS_+5/-6.4V

TSP_I2C_I/F

MOTOR_EN

(S5M933DA016330)

RFFE0_CLK/DATA

LCD Conn

LCD_TE TCON_RST, TSP_RST

(SC55433AKH — A030)

RM I F TRANSCEIVER

TX_TR_OUT_B7

B7 PAM

9.7″OC 9.7002 9. 7″OC 9.7002

TX_TR_OUT_B70003

DP_CLK/D [0: 3] _F

TSP_ATTN/TA, TCON_INTR/RDY

CONN.

или GATE

IF/SD/SIM CONN.

MUIC_DM/P/ID

3,5PI.

FPS/HOM E KEY To/From. IF PMIC

Соединение

ADJ_DET_AP

ANT_COM

eM M C B-B

LDO

V_BTP_3.3V/1.8V To/From. CP

SIM_DETECT/RST SIM_IO/CLK

USB_HS_DM/P CP_T/RXD_1.8V

8-1

Конфиденциально и является собственностью — содержание данного руководства по обслуживанию может быть изменено без предварительного уведомления. Распространение, передача или нарушение прав любого содержимого или данных из этого документа без письменного разрешения Samsung строго запрещено.

C1152 C1180

C1178 L1244 L1222

F1005 C1291

L1217 L1301

C1293

L1216 L1218 C1063 C1277

C1294

L1219 C1276 L1247

L1275

C1008 R1039

U1004 Th2000

C1128

R1014

C1148

R1012 L1020

C1042 C1020 TP3005

C1029

TP3024

C1028 TP3025

UCP3002

R9005

UCP3002

R9005

UCP3002

R9005

0003

C1283

TP3018

C1159

C1166

C1134

C1181

C9056 C9055

L1087

L9005 C9057 C1156

C9058

R1010

C9020

EA C1314 C1313

C9051 C9052 R6032

HDC9000 L9009 R7024

C9029

C9050 R5019

R5043

TR5000

R7026

ANT1008 U6004 C6062

C6005

C6007

C6008

C2046

C2068

R2009

C2061

C2062 C2054

R2022

L2016

TP2027

C2118 C2089 L2025

L2033 C2086

L2031

C2005

C2085

C2081

C2096

ANT2004

C2095

C2034

C2002 C2102 L2001

L2004

L2003

C2008

C2040

C2008

C2040

F2005

R2024

C2079

C2097

C2098

C2099

F2007 C2042

C2094

C2007

L2000

HDC6000

C2039

C2059

C2080

C2069

L2019

L2024

C2065

R7005

L7000

F70009

L7001

C2120 L2023 R2025

C2064

SUS10019

C2064

SUS1001

L2030

F2006 C2041

C2035

C2121

L2026 C2044

C2100

F2002

C2084

C2122

L2013

C2078

C2075

C2026

C2060

C2083

L2022

C2012

C2076

C2087

F20009

C2037

C2101

C2052

C2115

L2034

R2014

C2088

L2027

C2056

C2077

C2070

C2093

C2036

C2092

L2028

C2019

R2003

C2003

L2018

L2042

L2036

R10020

R2013

C2113

C2110

U2004

R2027

R7040

R5030

C7021

U7003

R2012

R4069

C2111

C2025

C2049

R7011

R7004

F2001

TP2033

R2023

U7007

C2009

OSC2001

L2029

C2090

C2091

R2006

C2047 R2008

C7000

C2073

C2051

C2048

C2072

C2057

C7007

L2014

C7007

L2014

R2010

R2005

C2071

C7020

R7039

R7038

HDC7001

L2012

TP6007

R2004

TP2035

TP2036

U7002

R7023

R5057

VR5000

FG9001

C2024

TP6005

C7009

L2035

TP2021

R7014

R7008

C2082

C7008

C2074

R7021

R7034

L7003

C7014

C2108

TP6014

L7002

C7015 C7016

R5050

C5104

ZD7001

C2107

R7041

C2109

R6034

C7017

R7022

R7015

R6005

C6019

TP2031

C6017

R6006

C6017

R6006

R6006

C6017

C6017

C6017

R6003

C6020

R5046

C2053

R5021

R4112

C5123

C7035

R4111

C5103

C6022

U5002

C6021

C7006

C7001

C5121

R7025

SC1000 U2003

C5131

R7042

C2050

C5058 TP6013

C7005

C7036

TA6000 9000

R4038

R7043

L2020

D5000

U7001

C2067

R4034

C7002

L6007

C5007

D7001

C6024

C5124

ZD5002

C6061

C5118 R5002

C5125

R7044

L5014

C6060

C5108 R5027

R5042

R2011

C5122

C5128

C2105

C5128

C2105

C2105

C5128

C2105

C5128

C2105 9000

CP_TXD

C5119

C5034

R2018

TP_UART_TXD

C5117

C6003

TP_UART_BOOT_ON

SC1006

R5001

C2106

TP2024

R5029 R4116

C5120

R4018

C6018

R4125

R2019

R5051

R5034

L5000

R5033

UCD6002

C5032

R5010

R5053

R5031

R5032

R5052

Q5001

U5006

TP_UART_RXD

C6016

R5035

ZD5001

U5005

C6023

TP_UB1

U5007

R5056

R5058

R4126

HDC7000 TP_UB2

C6002

C6015

R5007

C6012

D5001

TP2025

TP2016

C5109

C5112

TP2026

TP6004

R5018

C5110

TP2028

C5078

V5001

TP2015

C9019

R5055

C5111

TP4001

C5064

C5054

TP2018

U9002 C5113

C5115

R4127

CP_RXD

C5045

L5003

L5002

L5003

L5002

C6006

C5099 C6013

C5048

U7006

BTC5000

C5088

C5069

TP2029

C9018

C5055

C6014

R5014

R7031

R5044

ZD7000

Q5000

R7032

C5132

C7022

C5020

C5097

L5012

C7024

C5011

R4012

C5011

R4012

R4011

C4035

C5080

C4024

C4028

C4061

C4026

C4025

C4220

C4015

C5051

C7027

C5012

R4037

C4219

C4077

R4008

R4016

R4021

C5052

C5101

C5036

C5041

C5087

TP2017

R5017

TP2017

R5017 9000

0003

C5063

C1373

C5100

L5013 C5098

L5007

C6001

C5086 R5016

C7026

C5095 C5089

C5023

C5044

C4229

R4072

C5033

C5047

C7025

C5008 C5046

R7045

C5031 C5085

C7023

C5009 C5021

R5015

C5070

TP_2M_A2. 8V_E2.0003

R4118

C5094

C5053

L5001

C4075

C5065

C5017

R5020

C4037

C4036

U5001

C5018

C4043

C4048 C5061

C5016

L5006

C5010

L5009

C5019

C5090

R6036

TP_WRSTBO

C5040

C6004

R4065

C5022

R5041

L5011

L5005

L5010

L5004 C5129

C7037

C5067

L5008

TP9000

TP3007

C5075

R4071

OSC4001

C5039 R5054

C5091

TP4004

C5130

C5092

TP5001

C5116

C5038

C5037

C4008

OSC5000

C5076

C6000

TP9003

C5084

C5093

C4086 C4074

R6004

R4055 C4051

C4022 C5066

C6011

C4082 C5083

C4062

R4033

R4119

RFS1002

F8001

ZD10001

ZD10002

ZD10000

ZD10003

ZD10004

ZD10005

R10006

R10005

R10006

R10005

E R A

C6010

C4085 TP4002

C5072

R7030

R4068

C4042 C5077

C1372

R4064 R4079

C4050

C5071

R7028

R4062 C4021

C5059

R7027

C4095 R4083

R4082 C2117

R4010

C4109

C5050

TP4008

C4049

R5012

C2104

C5079

TP4000

C2103

C5096

C4218 C2116

TP5000

R4076

R5013

C4016

TP_GPS_INT

R2017

C5049

TP9004

R2016

R7029

C4083

C4007

ZD9006

C4084

C4014

C8014

C5081

R4063

TP3017

L1006

C

030

R4077

ZD3001

C4073

R4027

R4039

VR4000

C1332

C8058

R9006

C4044 R4052

C4031

C4030

C4097

L8001 C8013

L9007

C4087

R4013

C9042

R4048

R4040

R4067

C4004 R4014

R4066

C4017

C4013 9066

C4017

C4013 9066

C4017

C4013

C4017

C4017 9000.

C4017 9000.

C4017 9014

.0002 TP_TCON_INTR

C4224

R6033

C4034

R4042

C6263

C4033

U10001 SC1007

C4225

C4029

C4101

C4000

C4063

C4153

C4027 R4128

C4088

C4072

C4096

R4043

R4054

C4006

R4084

C4032 R4105

R4051

R4035

R4051

R4035

R4051

R4035

R4051

R4035

R4051

R4035

R4005

L8004

W

RM I F R4114

U8001 C8012

C6264

ANT1006 R4061 R4113

TP2003

TP2001

L8000 L8007

C8011

U6000

R4047 R4131

C8023

C8024

C8026

C8022

L8005

C8027

C8028

R8009

TP_XJDAPSEL

TP_IRDTROLLOLOLO0003

R4050

R4020

R4080

C3034

TP_8M_AVDD_LDO_EN

R4044

C4078

R4046

R4026

C4005

R4032

R4025

R4117

C4052

TP3004

C4018

R4124

R4058 C4019

C4038

R4073

R4075

C4221

R4123

R4057 C4047

TP80069

R4057 C4047

TP8006

R4057 C4047

TP8006 9000

TP8005

C4045

R4002

R4007

UME4000

R4078

C8064

ZD3000

R4074

R4104

C8025

R4009

R4004

SY R8010

R4019

C4066 C8021

TP6001

C4054 TP8004

TP2023

C4058

U8002

TP6000

R4090 R4091

C8035

TP2019

C8029 R4031

L4000

U4000

R4030

R4093

R4115

TP6002

R8008

TP2020

R8007

R4092

C3022

C3021

C3017

C3025

C3023

C4059

R4122

C3033

C3031

L3004

R9003

R4121

C4056

R4095

C4059 9056

R4095

C4059 9003

R4095

C4059 9056

R4095

C4059 9056

R4095

C4059 9056

R4095

C405 9. 0003

R4094

R4081

R4110

L3001

U3000

C4223

TP2002

R4120

L9004

C4069

R4098

C3019

C3020

C3018

R4129

C8053

R4060

C3032

C4222

C8015

C8047

R4049

R1008 C4057

C4055 R4097

TP2007

R9002

R4096

R4100

C2006

R4086

R4099

TP_RTCK_CP

C8038 C8052

L8006

TP2022

C4053

C3035

L2010

C2017

HDC4000

R4130

L8009 TP8007

TP6003

C3030

C3002

F1001

R4087

R4001

TP3000

C9021

R9143 9000

C3027

C9048

C1173

C1168

C1162

C1161

C3024 C3026

L2007

F2004

C2031

C4064

R4000

R1038

C4071

R4053

R1036 L9003

U1006 R1037

C1182

C1163

C1318

C4070

R4059

TP3006

TP_CLKMON

C2032

C1108

L1305

U1003

SC1003

C1107

C1092

C1339

L1306

C1073

C1093

C1360

C1337

C8043

U8003

C8041

F8000

TP8001

L5018

C8001

L5020

L5019

C8007

ZD8002

C8010 C8003

C8005

ZD8004

C2001

C1220

C1358

L1292

C1369

C1357

R1042

U1026

R1034

C1361

U1024

C1355

F1011

F1016 L1295

U1023

C1359

C1273

RFS1001

C1271

ANT1000

C1317

R4088

C1265

R40898

C1265

R408998

C1265

R408998

C1265

R40898

C1265

R40898

C1265

R4088

C1265

R4088

C1265

R4088

C1265

R1000

C1001

Level 3 Repair

R4056

L1039

L3002

C9022

C1050

C3001

C9047

C3029

L3000

C9023

R3021 C3015

C3028

SC1002

C1090

C3000

R9144

L9002

R3025

C1086

L3003

C1167

C3044

R3011

C3044

R3011

C3044

R3011

0003

R3016

TP3019

C1165

C3008

C3009

C3046

R3012

R3017

R3020

R3015

R3013

R3018

U1018

TP3020

C1158

C1084

L1086

R3014

C3010

L1085

R3019

C1375

L1224

C1102

ANT

ANT9002

L1223

C1378

F1000

TP2000

C9046

TP3023

L1012

F1014

L1304

C1096

TP3015

SC1001

R3005

C1052

C3037

C1019

C1051 TP3013 TP2005

L9001

C1032

C3038

L1046 TP3016

C2010

ANT 9001

C1377 C1083

C1021

L1063 TP3012

C2015

ANT9004

L1025

C1016

C1060

C1031

L1235 C1379

C1015 L1045

R3006

L1054

C1080

C1079

L1303 TP3014

C2004

R3030

L1021 L1069 C1100 TP2006

C5043

L1053

C1078

C1077 L1243

PAM1000 C2011

PAM1000

C3016

L1250

L1040

C1054

C1381

U2002

R3010

L1052

C1075

C1074

L1026

L1055

C1382

C1115

ANT9003

C1334

L1298 C1072

C3039

L1035

C1049

C1048

L1016 L1276

U1021 C1067 C1094

C3013

L1047 C1269

C1036

CPL1001

C1099

U1002

L1236

C1047

C1380 L1032

PAM1001

C3043

C1062 L1251

R3026

C1044 C1040

U1001

L1009

C1299

L1059

C1039

L1233

L1229

F1017

CPL1000 L1296

R3031

L1302 C1374

R3009

C1137 L

R3009

C1137 L

C1066. 0003

C3041

L1232 L1008

C1136 L1070

R3003

C1132 C1328 L1297

C3042

L1231 R1006 C1113

C1041

U1019 CPL1002

F1002

C1331

L1082 C1004

C1384

R3007

C1146 C1103

SC1004

L1241 C1065 C1383

C1007

C1278 C1376

L1277

L1245

F1004 L1067

C1336

R3008

C1153 C1104

C1261 C1105 L1210

L1273

L1290 L1068 L1011

C3040

C1301

C1125

L1072 L1258

C1341

L1083

L1058

R3004

C1184 L1299

C1138

L1285 L1291

C1126

L1037

CLP1003

R1013

L1284 C1367

U1005

L1041

C1101

R1040

L1283 R8011

C1281

C1120 C1091

U1015

L1081 C8055

F1012

L1089 C1170

TP1005

R8012

C1298

C8042

C8006

C1296

C1154 L1062 C8054

L1228

C8061

C1006

C8044

C8009

U1016

C1176 L1300 C8057

F1013

L1282

L1281 L1007

L1080

L1084

C1185 L1230

L8002 ZD8006

L1280

TP8002

C1330

L8003 L1293

L1018

C8019 C1345

L1022

C1370

C1300

C8020 C1352

L1207

L1071 C1356

L1208

TP1004

C1353 L1096

C1275

C1362 L1099

C1275

C1362 L1099

C1362 L1099

. 0002 C1266

L1043

C1333 C1140 C1264

C1053

C9054

C1259 C1351

C1059

C9028

C1363 L1286

L1029

HDC8001

C1307 L1289

L1023

L8008

C8016

C1258 C1364

C1303

C8045

L1094

C1143

C8017

SC1005

C8018 L1093

C1142

C8018 L1093

C1142

0002 SUS1002

ANT1007

RFS1004

C1131

L1065

C1288

L1091 C1385

C1350

C1145

L1307

L1239 C1348

C1151

L1254

C1000

C1127

C1194

L1237

L1238

L2037

F1015

C2033

R1041

C1141

L2009

L2006

U1007

C1144

L1201

C1147

C2016

L1203

C1157

L2002

U2001

C1306

VR1000

C1155

CON1

L1294

C1160

C1308

ANT1002

C1262

R1035

L1246

R1011

L1200

C1319

TCX1000

C1121

ANT1003

C1365

ANT1003

C1365

C1365

www. easy-firmware.com

EASY FIRMWARE

www.easy-firmware.com

8-2. PCB Diagrams 8-2-1 TOP

R1002 L1000

RFS1005

C1366

C1354

L1097

R1032

R1033 R1004

U1017

SUS1000

OSC2000

TP8000

C8062

ZD8005

C8004

C8059 L8010

ZD8001

ZD8000

C8008 ZD8003

R4023

R4017

L5017 L5015

L5016

IFC10000 SW10000

U10006

FG9002

TP4005

C7018

ZD7002

RFS2000

L2040

C2063

L2015

L9008 R2026

ANT2003

L2008

http://www.easy-firmware.com

8-2

Распространение, передача или нарушение прав любого содержимого или данных из этого документа без письменного разрешения Samsung строго запрещено.

Конфиденциально и является собственностью. Содержание данного руководства по обслуживанию может быть изменено без предварительного уведомления.

www.easy-firmware.com

EASY FIRMWARE Level 3 Repair

www.easy-firmware.com

FG2

E R A

FG1

8-2. Внизу

W

EA

L9000 C

C8065 C8050 TP8017

TP8012

C10003

C10006

ANT10011

TP10009

ANT10011

TP10009

ANT10011

TP10009

TP10009

9000

R10000

R10001

TP10005

TP10006

TP10007

TP10008

ANT10015

RFS10004

HDC10000

F8002

C10008

HDC10004

HDC10002

L10001

C10005

BOTHHOLE10000

C10022

C10044

ANT10014

ANT10013

RFS10005

ZD10017

C10042

9 C

ZD10016

ANT10016

C4215 C4214

C4206

C4205

FG3 C3057 C3066

C3069

C3056

C3067

C3014 C3012

C3011

C3068

C3077

C3061

C3064

C3063

C4185 C4182

C3059

C3065

C4179

C4178

C3070

C3045

C3058

C302

C3058

C302 9000

C3058

C302 9000

C4203

C3071

C4200

C3055

C4202

C3076

C4201

C3075

C4104 C4227

C3074

C4231

C4040 C4226

C3073

C4138

C4232 C4230

C4141

C4189

C4067 C4123

C4194

C4114 C4124

C4217 C4216

C4195

C4118

C4145

C4116

C4113

C4144

C4112

C4147

C4209

C4146

C4046

C4211 C4125

C4196

C4176

C4126

C4177

C4159

C4156

C4161

C4154

C4233

C4137

C4160

C4208

C4158

C4148

C4155 TP2030

C4207

C4204

C42119

7

C4204

C429119

C4204

C429119

C4204

C429119

C4204

C42919

. 0003

C4210

C3062

C4151

C4157

C4108

C4150

FG5

C4128 C4132 C4131

C4020

C4149

FG6

C4039

C4129 C4127 C4130 C4213

C4152

FG9

FG4

C4135

C4139

C4105

C4106

C4111

C4228

FG10

C4136

C40419

C4136

C40419

C4136

C40419

C4136

C40419 9000

C4136

9000

D1004

C3060

R10019

R10016

R10017

F8005

TP8009

R10011

ZD10006

C10028

TP8010

C10031

L10002 R10010

C10032

C10009

C10020

C10021

ZD10014

ZD10015

ZD10008

ZD10007

ZD10011

ZD10010

C10033

ZD10009

C10034

HDC10003

F8003

C10002 R10012

ZD10013

R10013

D1003

C8037

C8063

TP8008

F8004

C10029

RFS10006

ZD10012

U10005

L10003

R10003

R10014

ANT10012

R10004

R10015

C8036

C8046 TP8013

HDC8002

9000

TP8014

F8006

TP8015

TP8011

R10018

C9025

8-3

Конфиденциальное содержание данного руководства и предварительное уведомление могут быть изменены без предварительного уведомления. Распространение, передача или нарушение прав любого содержимого или данных из этого документа без письменного разрешения Samsung строго запрещено.

C9043

TP3022

U9003

C9053

TP3021

FG7

C2119

C9045

TP4007

FG8 R6035

R10009

HDC10001

U9001

TP8016

http://www.easy-firmware.com

C10004

SLC10001

L9006

C9049

C9017

U9000

SY

RM I F

www.easy-firmware.com Уровень 3 Ремонт

EASY FIRMWARE

E R A

W

 Oscilloscope

SY

EA

RM I F

á Цифровой мультиметер

http://www.easy-firmware. , ESD Safe Tweezer

 8960 и анализатор спектра

á Паяльник

8-4

Конфиденциально и является собственностью — содержание данного руководства по обслуживанию может быть изменено без предварительного уведомления. Распространение, передача или нарушение прав любого содержимого или данных из этого документа без письменного разрешения Samsung строго запрещено.

www.easy-firmware.com

EASY FIRMWARE

www.easy-firmware.com

Уровень 3 Ремонт

8-3-1. Power On

Мобильный телефон не включается.

Зарядка аккумулятора от ТА.

Нет

Проверьте напряжение батареи. Больше 3,8В?

Если уровень напряжения очень низкий (менее 3,0 В), замените батарею.

Да

E R Да A

Включите телефон и проверьте звук включения или вибрацию двигателя. Звук или вибрация в порядке?

Нет

Y S A

E

Проверить PWR_KEY FPCB (трещина при пайке, обрыв и т. д.) .com Замените PWR_KEY FPCB ASSY

Да

Замените OSC5000 Проверьте часы OSC5000

Нет

Если OSC5000 по-прежнему не работает, замените U5001 Эта проблема связана с частотой внутреннего генератора U5001
