Samsung Wave GT-S8500
Сложность разборки:
Средняя
Время разборки:
6 мин
Вадим Попов
Автор, контент менеджер
Специалист по созданию контента.
Шаг 1.
Открываем заднюю крышку.
Шаг 2.
Отсоединяем аккумуляторную батарею.

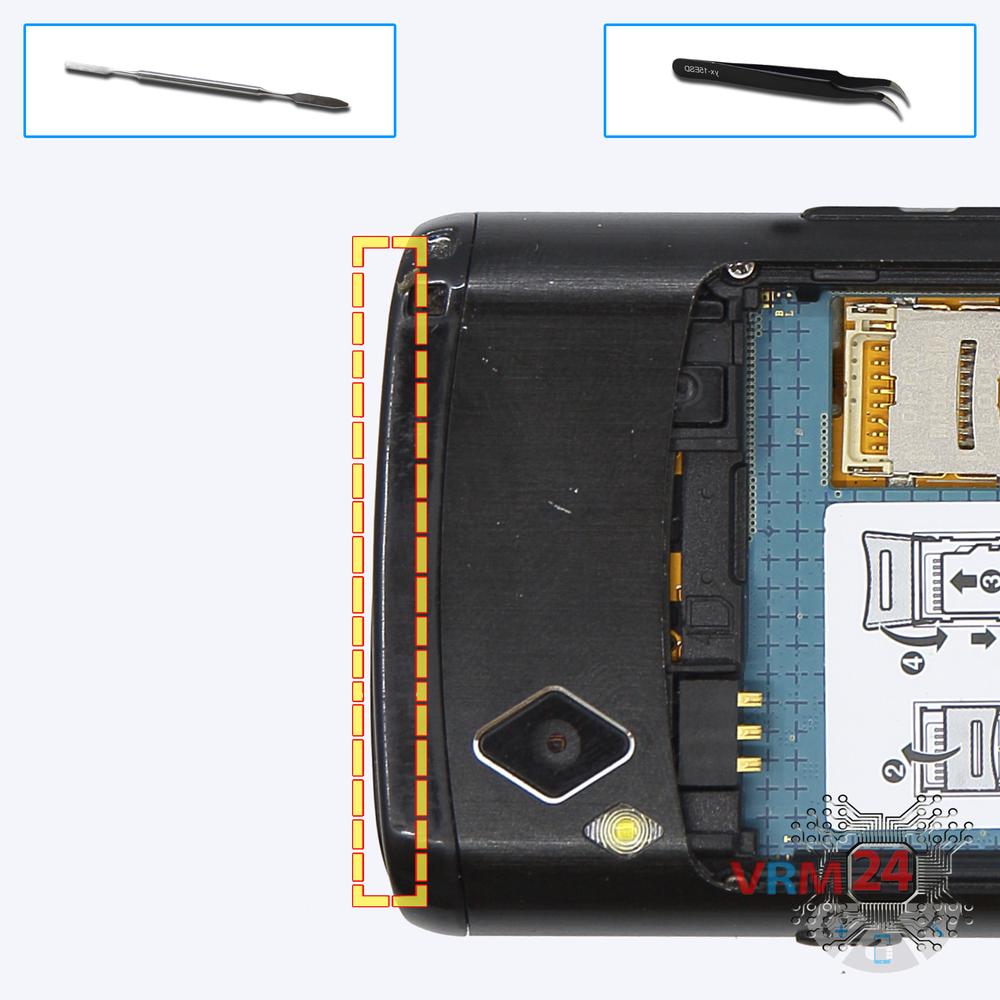

Шаг 3.
Отсоединяем панель-заглушку в верхней части.
Шаг 4.
При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта и снимаем верхнюю крышку.
Шаг 5.
Отсоединяем рамку.
Шаг 6.
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта фиксирующих нижнюю крышку.
Шаг 7.
Отсоединяем нижнюю крышку.
Шаг 8.
Отсоединяем панель клавиш аппаратных кнопок.
Шаг 9.
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на нижнем блоке.

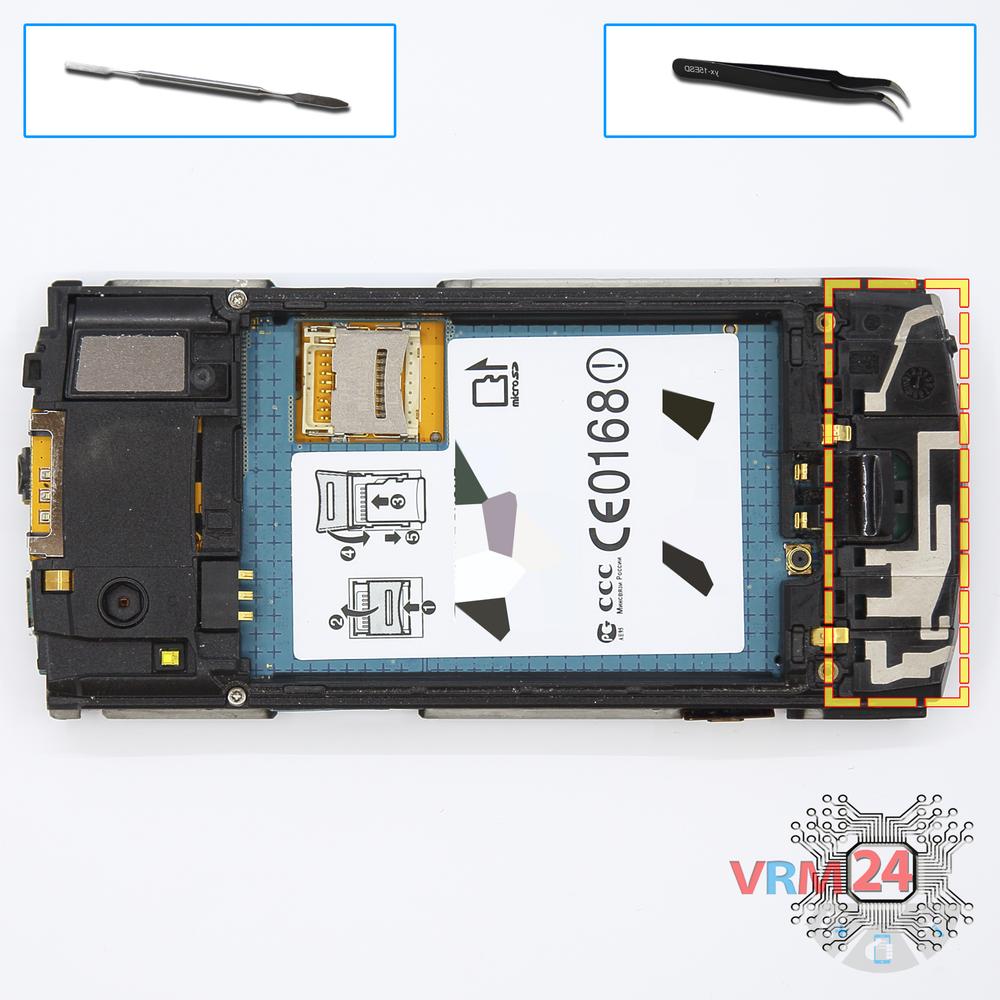

Шаг 10.
Снимаем нижний блок с антеннами.

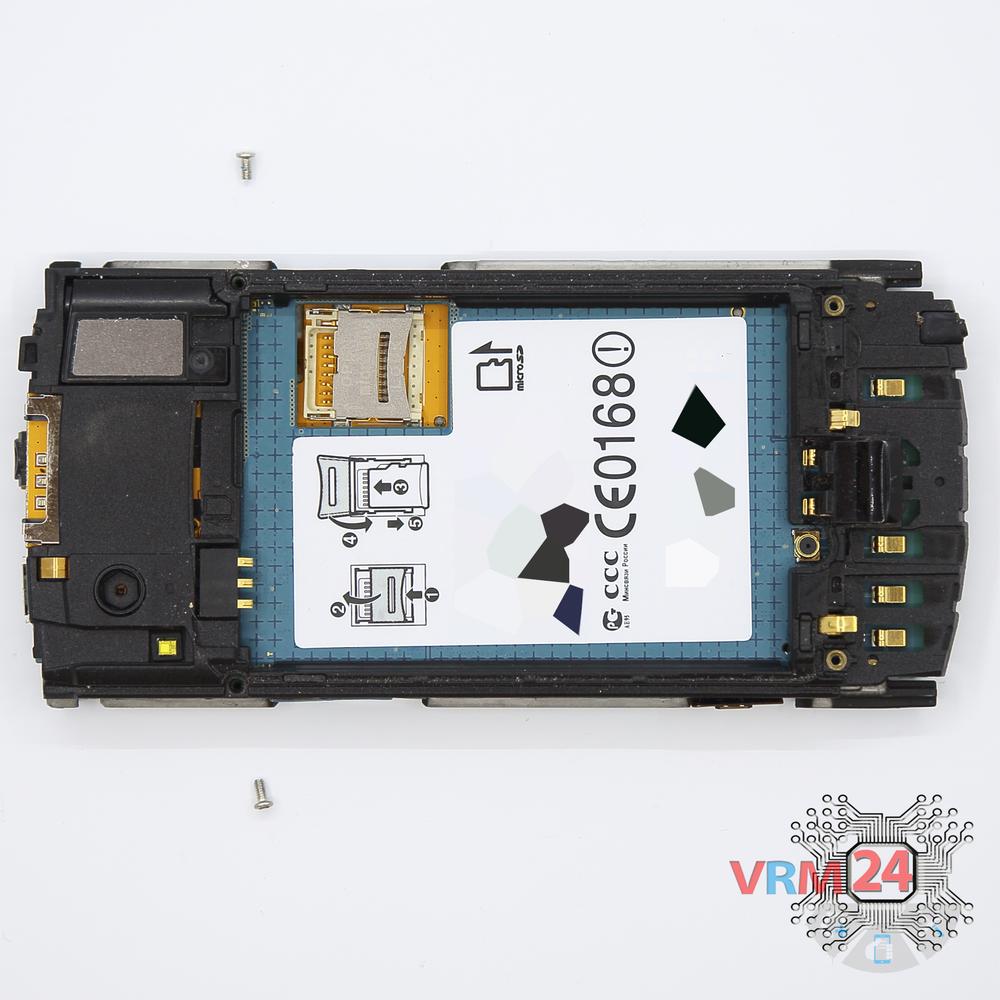

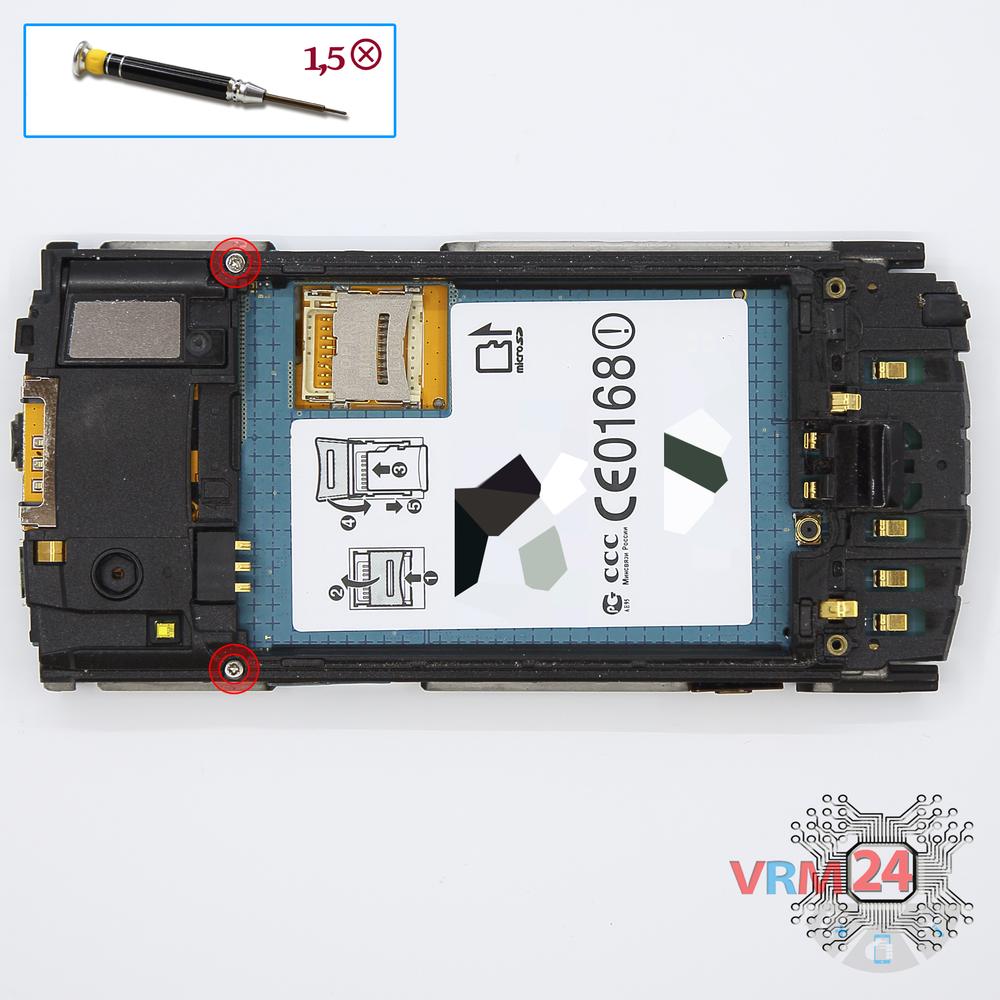

Шаг 11.
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта в средней рамке.

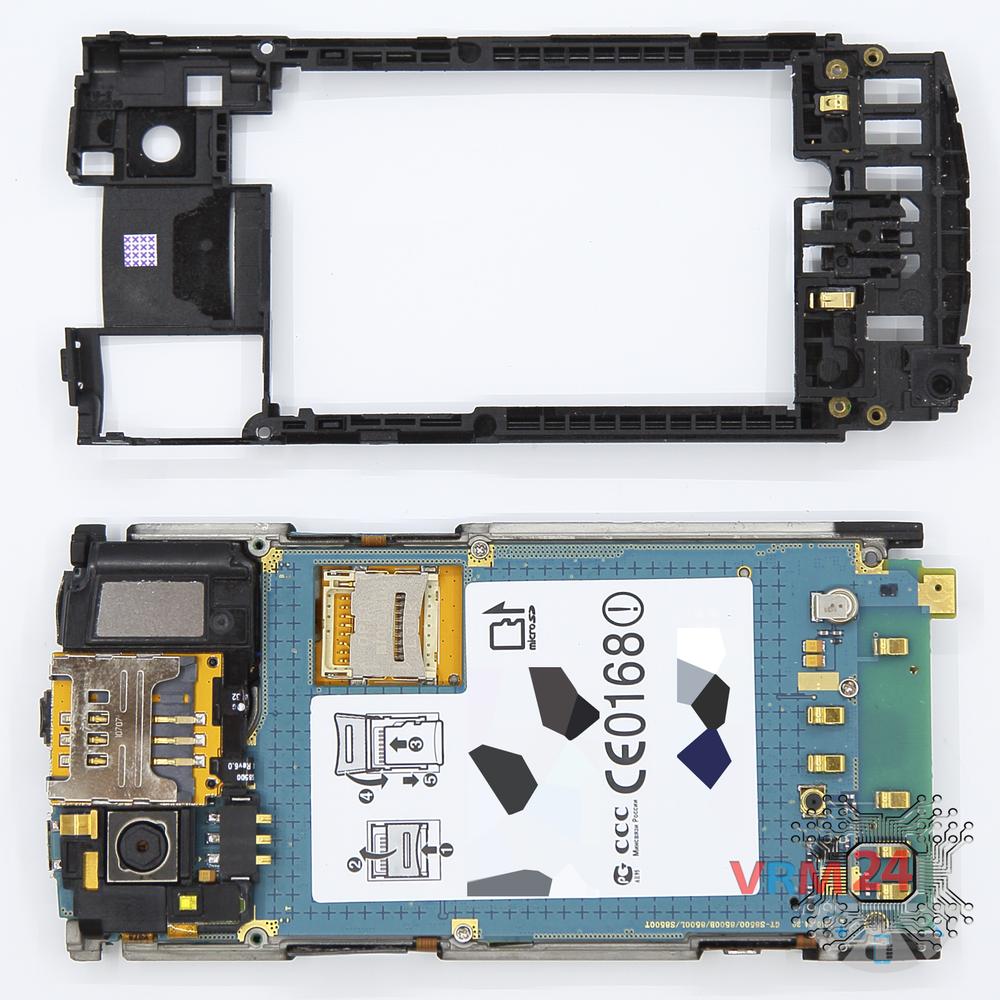

Шаг 12.
Отсоединяем среднюю рамку.
Шаг 13.
При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на печатной плате.

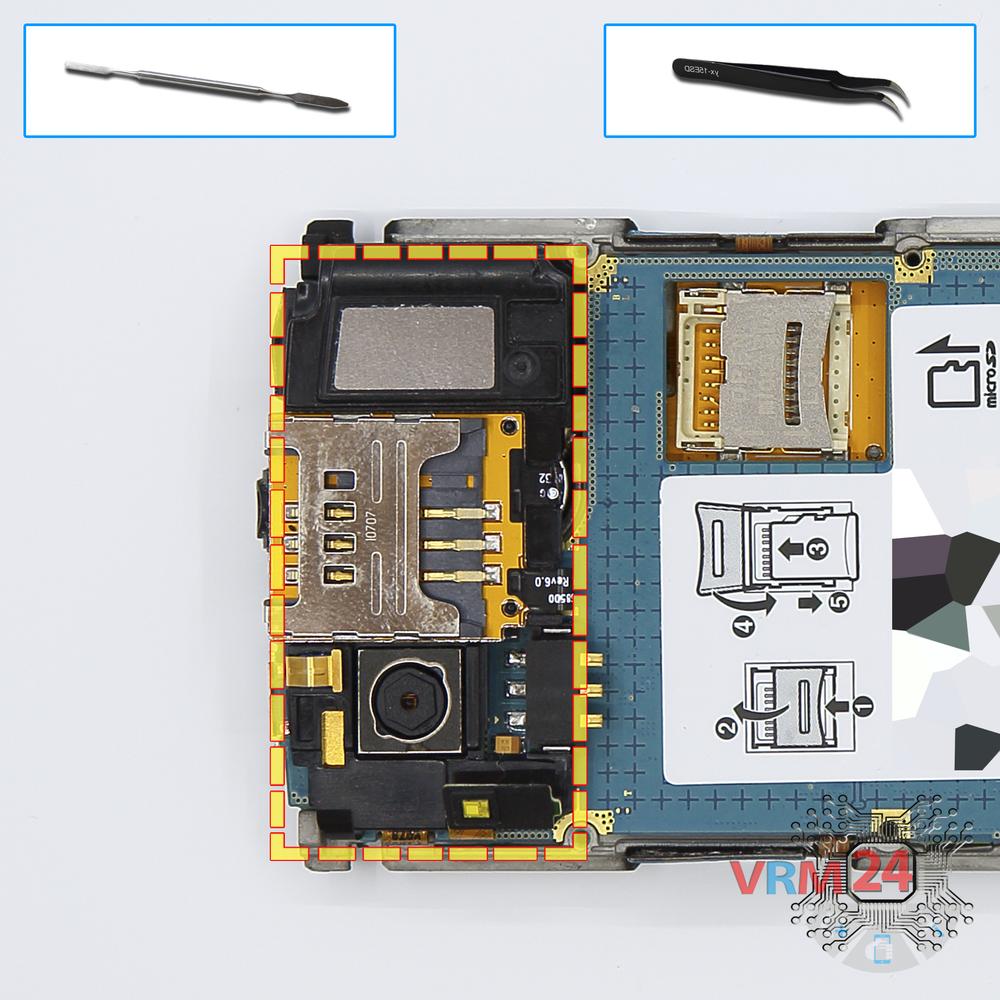

Шаг 14.
Отсоединяем верхний блок с контактами сим карты.

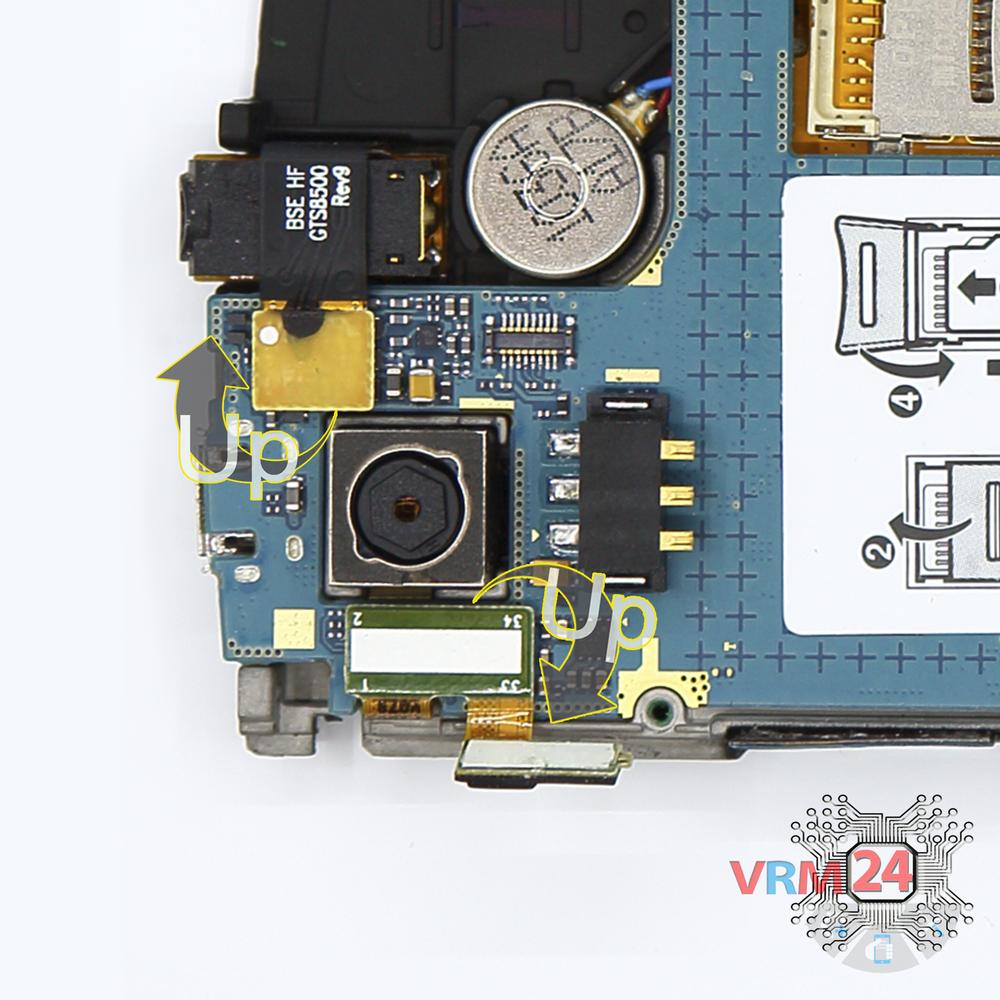

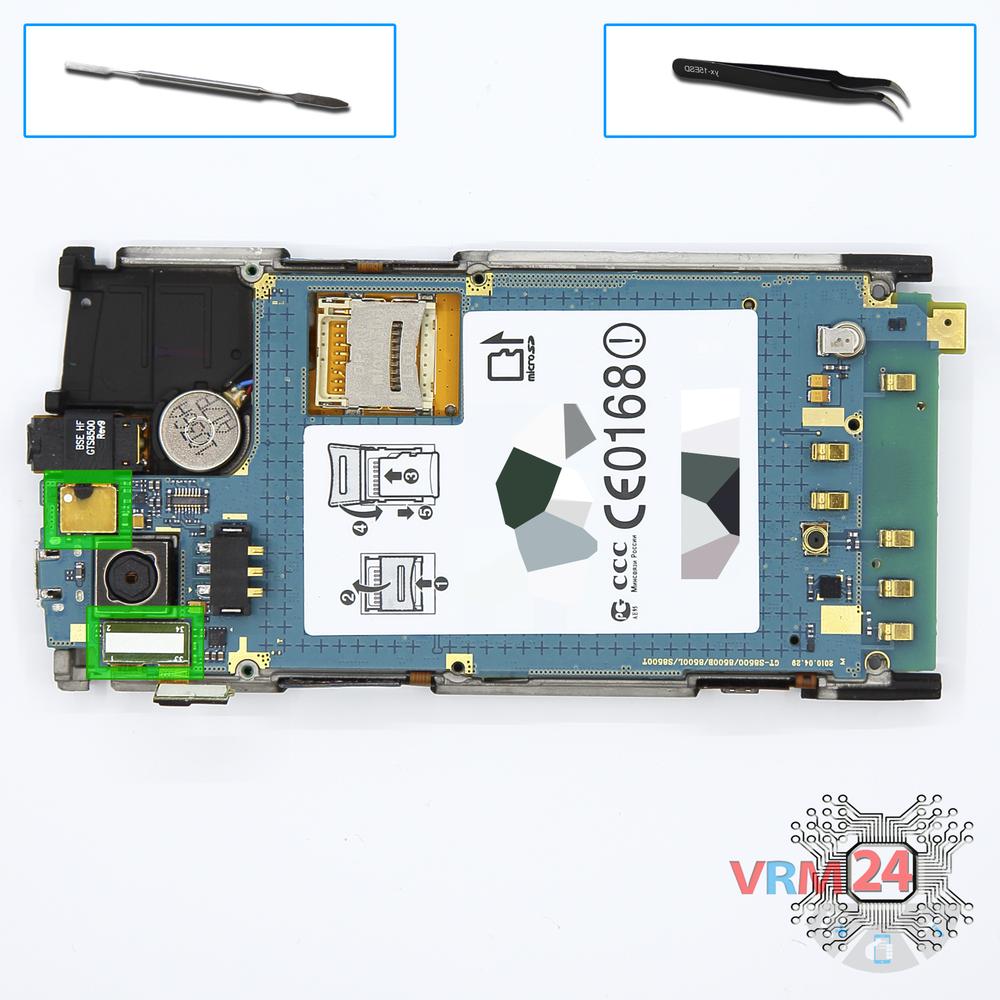

Шаг 15.
Отсоединяем коннекторы на печатной плате.
Шаг 16.
Приподнимаем печатную плату, отсоединяем коннекторы с внутренней стороны и отделяем плату от рамки.
Шаг 17.
Из фиксирующего отверстия в рамке модуля вынимаем шлейф с камерой и датчиком приближения.

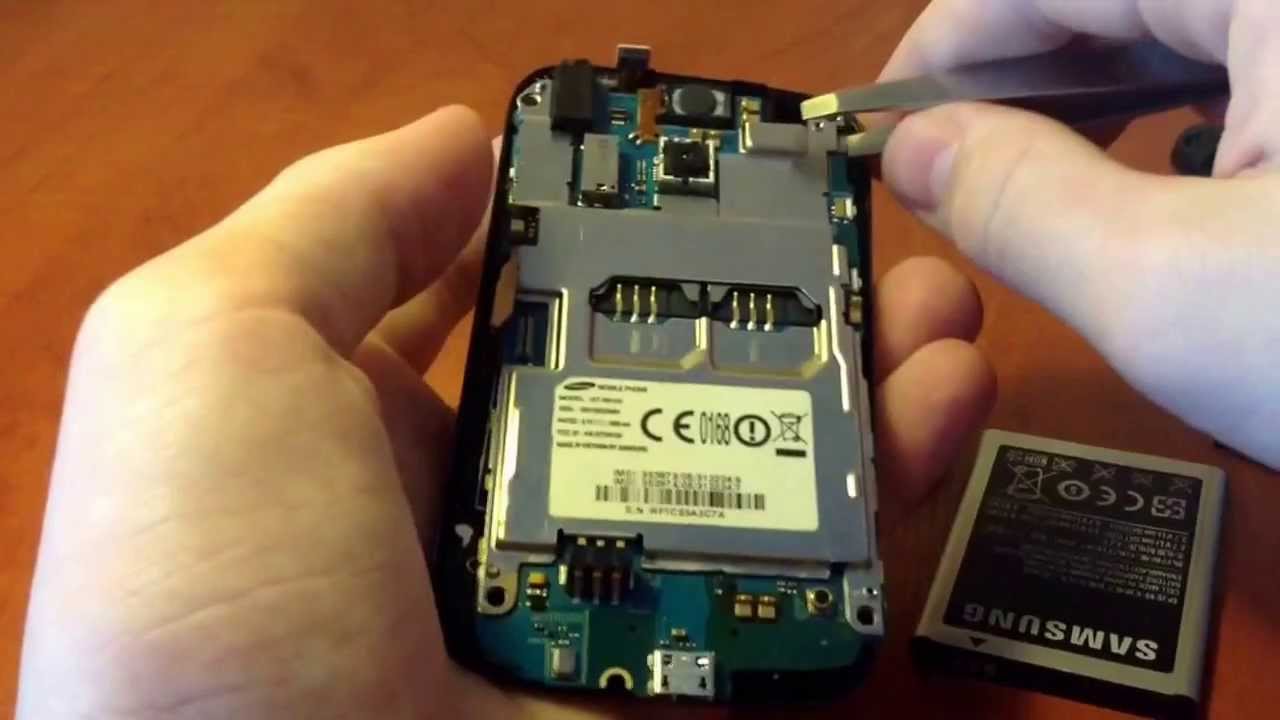

Подробные видео инструкции по разборке и ремонту Samsung Wave GT-S8500 от нашего сервисного центра:
Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной — оцените ее, пожалуйста.
#инструкции #Samsung #Samsung Wave GT-S8500
Evgenii Kuzmin
Специалист сервисного центра
Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Samsung Wave GT-S8500 — Самсунг Вэйв, выпущенных для рынков разных стран.
Возврат к списку
Привет!
Мы обнаружили, что язык контента отличается от того, который используется в вашем регионе.
Вы можете изменить язык в правом верхнем углу или оставить текущий..
Самсунг gt s8500 как разобрать
Главная » Разное » Самсунг gt s8500 как разобрать
Как разобрать телефон Samsung Wave S8500 • Блогофолио Романа Паулова
Разбираем телефон Samsung Wave S8500.
Предупреждение
Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.
Используемые инструменты
Сначала снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти.
Затем нужно снять пластиковую накладку вверху телефона. Для этого подденьте её чем-нибудь тонким и плоским вроде кредитки или специальным инструментом.
Теперь нужно выкрутить 2 шурупа, расположенных вверху телефона под накладкой (обозначены кружками на картинке). После этого можно снять чёрную пластиковую деталь вверху телефона. Она просто сдвигается и снимается.
Теперь ваш телефон должен выглядеть так:
Теперь можно снять рамку корпуса телефона, сдвинув её в направлении, указанном стрелочками.
Телефон со снятой рамкой корпуса должен выглядеть так, как на картинке ниже.
Теперь переверните телефон и выкрутите 4 шурупа, которые вы увидите (обведены кружками на картинке). Затем сдвиньте пластиковую деталь внизу телефона в направлении, указанном стрелочками.
На следующей картинке изображён телефон со снятой нижней пластиковой деталью.
Далее, подденьте клавиатуру в месте, указанном стрелочкой на картинке, и снимите.
Итак, вы сняли клавиатуру телефона. Теперь нужно выкрутить 2 шурупа, расположенных под клавиатурой (обозначены кружками на картинке). После этого потяните антенну в направлении, указанном стрелочками. Нужно приложить некоторое усилие.
Телефон со снятой антенной должен выглядеть так, как на картинке ниже. Чтобы снять аккумуляторный отсек, отогните защёлки, указанные стрелочками.
После этого можно потянуть аккумуляторный отсек и снять с корпуса телефона, как показано на картинке ниже.
Телефон со снятым аккумуляторным отсеком должен выглядеть так, как на картинке ниже. Вспышка камеры, обозначенная кружком, непрочно держится на двустороннем скотче. Подденьте и вытащите вспышку. Будьте осторожны, постарайтесь при этом не повредить шлейф, идущий от неё к системной плате.
А теперь отогните на себя модуль разговорного динамика и слота SIM-карты. Вы увидите шлейф, указанный стрелочкой, который нужно отсоединить.
У этого шлейфа штепсельный разъём. Просто потяните и отсоедините шлейф. Теперь можно снять модуль с корпуса телефона.
Телефон со снятым модулем разговорного динамика и слота SIM-карты должен выглядеть так. как на картинке ниже. Нужно отсоединить ещё 2 шлейфа, обведённых кружками. У этих шлейфов тоже штепсельный разъём. Просто потяните и отсоедините шлейфы. После этого нужно открепить от торца телефона микропереключатели кнопок блокировки телефона и спуска затвора камеры. Они держатся на двустороннем скотче, и их нужно осторожно отклеить, стараясь при этом не повредить шлейфы, соединяющие микропереключатели с системной платой.
На следующей картинке изображён телефон с отсоединёнными шлейфами и микропереключателями. Затем выкрутите 3 шурупа, которые вы увидите (обведены кружками).
А теперь отогните системную плату слева направо, как показано на картинке. Вы увидите, что она соединена с корпусом ещё 2 шлейфами, обозначенными кружками. У этих шлейфов тоже штепсельный разъём.
Просто потяните и отсоедините шлейфы от системной платы. Тогда системная плата открепится полностью.
Телефон со снятой системной платой должен выглядеть так, как на картинке ниже. Чтобы снять дисплей телефона, сначала прогрейте его феном. Это поможет размягчить клейкую основу двустороннего скотча, на котором держится дисплей. Прогревайте его в течение 60-120 секунд, а затем потяните и снимите.
Телефон со снятым ЖК-экраном должен выглядеть так, как на картинке ниже.
Разборка завершена. Сборку производить в обратном порядке.
Оригинал статьи: http://www.formymobile.co.uk/s8500disassembly.php.
Если вам понравилось, пожалуйста, не поленитесь кликнуть «мне нравится» или «поделиться» или «+1» чуть ниже, или кинуть ссылку на статью в свой блог или форум. Спасибо 🙂
🛠 Как разобрать Samsung Wave GT-S8500 инструкция
Модель *
——— Acer CloudMobile A9 S500Acer Iconia Tab A1-811Acer Iconia Talk S A1-734Acer Liquid E3 E380Acer Liquid S2 S520Acer Liquid Z150 Z5Acer Liquid Z200Acer Liquid Z500Acer Liquid Z530Acer Liquid Z630Acer Liquid Zest Z525Al99DAlcatel 3V 5033DAlcatel ОТ А7 5090YAlcatel ОТ Идол 2 6037YAlcatel ОТ Идол 2 Мини л 6014XAlcatel ОТ Идол 2 Мини-S 6036YAlcatel OT Idol 3 6045KAlcatel OT Idol 4S 6070KAlcatel ОТ Идол Альфа 6032XAlcatel ОТ Идол Ультра 6033XAlcatel ОТ Идол Х 6040DAlcatel ОТ Идол Х Плюс 6043DAlcatel ОТ PIXI 3 4009DAlcatel ОТ PIXI 3 4013DAlcatel ОТ PIXI 3 4027DAlcatel ОТ PIXI 3 5017XAlcatel ОТ PIXI 4 4034DAlcatel ОТ PIXI 4 5010DAlcatel ОТ PIXI 4 5045DAlcatel ОТ PIXI 8 9005XAlcatel ОТ PIXI Первый 4024DAlcatel ОТ POP 2 5042DAlcatel ОТ POP 2 7043KAlcatel ОТ POP-2 Премиум 7044XAlcatel ОТ POP 3 5015DAlcatel ОТ POP 3 5025DAlcatel OT POP 7 P310XAlcatel OT POP C5 5036DAlcatel OT POP C7 7041DAlcatel OT POP C9 7047DAlcatel OT POP Star 5022DAlcatel OT S7 7045YAlcatel OT Scribe HD 8008DAlcatel OT Shine Lite 5080XAlcatel OT Snap 7025DAlcatel OT Star 6010XAlcatel OT View 5040XApple iPhone 11Apple iPhone 4Apple iPhone 5Apple iPhone 5CApple iPhone 5SApple iPhone 6Apple iPhone 6 PlusApple iPhone 6SApple iPhone iPhone 6SApple iPhone XApple iPhone 6Apple iPhone 6SApple iPhone iPhone Plus Часы серии 3Archos 50 NEONAsus Google Nexus 7 ME370Asus Live G500TGAsus MeMO Pad 10 Smart ME301 (K001) Asus MeMO Pad 8 ME581CLAsus PadFone 2 A68Asus PadFone A66Asus PadFone S PF500KLAsus ZenFone 2 Laser ZE500KGAAsus ZenFone 2 Laser ZE500KGA LaserClas ZenFone 2 ZenFone 2 ZenFone 3 Макс ZC520TLAsus ZenFone 3 ZE520KLAsus ZenFone 3 Увеличить ZE553KLAsus ZenFone 4 A400CGAsus ZenFone 4 A450CGAsus ZenFone 4 Макс ZC520KLAsus ZenFone 5 A501CGAsus ZenFone 5 ZE620KLAsus ZenFone 6 A600CGAsus ZenFone C ZC451CGAsus ZenFone Go ZB452KGAsus ZenFone Go ZB500KLAsus ZenFone Go ZB551KLAsus ZenFone Go ZB552KLAsus ZenFone Go ZC45 1TGAsus ZenFone Live L1 ZA550KLAsus ZenFone Live ZB501KLAsus ZenFone Max (M1) ZB555KLAsus Zenfone Max Pro (M1) ZB601KLAsus ZenFone Max Pro ZB602KLAsus ZenFone Max ZC550KLAsus ZenFone 8Asus ZenFone Selfie ZD.
0 Z380KLAsus ZenPad C Z170MGBlackBerry KEYoneBlackBerry Паспорт (Q30) BlackBerry Z10BlackBerry Z30Blackview P6000BQ-5504 Забастовка селфи MaxBQ-5510 Забастовка Power Max 4GBQ-6001L JUMBOBQ-6010G PracticDEXP BS155DEXP Ixion Z150DEXP Ursus Z110Doogee 9х ProDoogee S60Doogee S60 IP68Doogee S60 LiteDoogee X20Elephone S8Explay A400Explay A500Explay BlazeExplay CraftExplay DiamondExplay DreamExplay EasyExplay FreshExplay GolfExplay HitExplay IndigoExplay бесконечность 2Explay NavigatorExplay PhantomExplay PoloExplay RioExplay Rio PlayExplay TornadoExplay VegaExplay X5Fly DS131Fly FS452 Nimbus 2Fly FS501 Nimbus 3Fly FS505 Nimbus 7Fly IQ4415 Quad ERA Стиль 3Fly IQ4502 Quad ERA Energy 1Fly IQ4514 Quad EVO Tech 4Fly IQ4516 Торнадо Тонкий OctaFly IQ451 Quattro VistaFly IQ456 ERA Life 2Fly IQ458 Quad EVO Tech 2Fly IQ4601 ERA Style 2Fly Life Compact 4GFly Life MegaHighscreen Alpha ICEHighscreen BayHighscreen BlastHighscreen Boost 2 SEHighscreen Boost 3Highscreen Boost 3 ProHighscreen Easy LHighscreen Easy XL ProH ighscreen Fest ProHighscreen HerculesHighscreen ICE 2Highscreen Omega Prime XLHighscreen Мощность FourHighscreen Мощность льда EvoHighscreen Razar ProHighscreen SpadeHighscreen SparkHighscreen SpiderHighscreen ThorHighscreen WinJoyHighscreen WinWinHighscreen Зера SHOMTOM HT3HOMTOM HT70HOMTOM S9 PlusHOMTOM ZOJI Z6HTC ButterflyHTC Желание 300HTC Желание 310HTC Желание 320HTC Желание 326GHTC Желание 400HTC Желание 500HTC Желание 510HTC Желание 516HTC Желание 526GHTC Желание 600HTC Desire 610HTC Desire 616HTC Desire 620GHTC Desire 626HTC Desire 628HTC Desire 700HTC Desire 728HTC Desire 816HTC Desire 820HTC Desire 828HTC Desire 830HTC Desire A8181HTC Desire CHTC Desire 830HTC Desire A8181HTC Desire M7HTC One M8HTC One M9HTC One MaxHTC One MiniHTC One Mini 2HTC One SHTC One SVHTC One VHTC One XHTC One X10HTC One X9HTC Sensation XEHTC Sensation XLHTC TitanHTC U11HTC U PlayHTC U UltraHTC Windows Phone 8SH Huawei Ascend D1 Quad XLHuawei Ascend G510Huawei Ascend G630Huawei Ascend G6 / G6-C00Huawei Ascend G6 / G6-L11Huawei Ascend G700Huawei Ascend Mate 2Huawei Ascend Mate 7Huawei Ascend G6Huawei Ascend P7Huawei Ascend Mate 7Huawei Ascend P6Huawei Ascend P7Huawei II Ascend 10 Huawei Honor 20 LiteHuawei Honor 20SHuawei Honor 3Chuawei Honor 3C LiteHuawei Honor 3XHuawei Honor 4Chuawei Honor 4C ProHuawei Honor 4XHuawei Honor 5AHuawei Honor 5CHuawei Honor 6AHuawei Honor 6CHuawei Honor 6C ProHuawei Honor 6 PlusHuawei Honor 6XHuawei Honor 7Huawei Honor 7A ProHuawei Honor 7CH Huawei Honor 7C ProHuawei Honor 7CH Huawei Honor 7C ProHuawei Honor 7CH Huawei Honor 7C Pro Honor 8Huawei Honor 8AHuawei Honor 8CHuawei Honor 8 LiteHuawei Honor 8 ProHuawei Honor 8SHuawei Honor 8XHuawei Honor 9 LiteHuawei Honor 9XHuawei Honor PlayHuawei Honor View 10Huawei Mate 20 LiteHuawei Mate 20 ProHuawei MediaPad M2 10»Huawei MediaPad M3 Lite 10»Huawei MediaPad M3 Lite 8 » Huawei MediaPad T 1 7-дюймовый Huawei MediaPad T3 (10 дюймов) Huawei MediaPad T3 (7 дюймов) BG2-u01Huawei MediaPad T3 (7 дюймов) BG2-w09Huawei Nexus 6P Huawei NovaHuawei Nova 2Huawei Nova 2iHuawei Nova 2 PlusHuawei Nova LiteHuawei P10Huawei P10 LiteHuawei P20 Huawei P20 ProHuawei P30Huawei P30 LiteHuawei P8 LiteHuawei P9 LiteHuawei P9 Lite (2017) Huawei P9 PlusHuawei Y3 (2017) Huawei Y5IIHuawei Y6IIHuawei Y7 (2019) Huawei Y9 (2018) Land Rover HG11ALEAGOO T8LeEco Le 2 X527Lenovo A70006Lenovo A6000Lenovo A6000Lenovo A319 IdeaPhoneLenovo A850Lenovo A859Lenovo К3 NoteLenovo К3 Примечание K50-T5Lenovo K900Lenovo P70Lenovo P770Lenovo P780Lenovo Phab2Lenovo S5000 IdeaTabLenovo S580Lenovo S60Lenovo S650Lenovo S660Lenovo S720 IdeaPhoneLenovo S750Lenovo S820Lenovo S850Lenovo S856Lenovo S860Lenovo S90 SisleyLenovo S920 IdeaPhoneLenovo S930Lenovo Вкладка 2 A10-70Lenovo Вкладка 2 A10-70LLenovo Вкладка 2 A7-20Lenovo Вкладка 2 A8-50Lenovo Tab 4 Plus TB-8704XLenovo Tab 4 Plus TB-X704LLenovo Tab 4 TB-X304 LLenovo Вибе С2 PowerLenovo Вибе С A2020Lenovo Вибе К5 PlusLenovo Вибе P1mLenovo Вибе S1Lenovo Вибе S1 LiteLenovo Вибе выстрел Z90Lenovo Вибе X2Lenovo Вибе Z2 Pro K920Lenovo Вибе Z K910Lenovo ЗУК Z1Lenovo ЗУК Z2LG Класс H650ELG G2 D802LG G2 мини D618LG G3 D855LG G3S D724LG G4c H522yLG G4 H818LG О6 H870LG Пад G Flex 2 H959LG G 8.
0 дюймов V490LG G Pad 8,3 дюйма V500LG G Pro Lite D686LG K10 (2017) M250LG K10 K430DSLG K5 X220LG K7 (2017) X230LG K7 X210LG K8 (2017) X240LG K8 K350ELG L40 Dual D170L5LG L70 L80 D14 D170LG L80 L60 D170LG L70 L Bello D335LG Leon h524LG L Fino D295LG Magna H502LG Max X155LG Nexus 4 E960LG Nexus 5 D821LG Nexus 5X H791LG Optimus 2X P990LG Optimus F5 P875LG Optimus G E975LG Optimus G10 Optimus P875LG Optimus E975LG Optimus G10 Optimus L788 IILG Dual E975LG Optimus G10 Optimus L788 IILG E975 Vu P895LG Q6α M700LG Дух h522LG V10 H900LG V20 H990NLG X кулачок K580LG X Мощность 2 M320LG X Мощность K220LG X посмотреть K500dsMeizu 15 Lite M871HMeizu M3 Примечание M681HMeizu M3s мини Y685HMeizu M5c M710HMeizu M5 M611HMeizu M5 Примечание M621HMeizu M6 Примечание M721HMeizu M6S M712HMeizu M6T M811HMeizu M8c M810HMeizu MX2 M040Meizu MX4 PRO M462Meizu MX5 M575HMeizu Pro 6 M570HMeizu Pro 6 Plus M686HMeizu Pro 7 M792HMeizu U10 U680Meizu U20 U685QMeizu X8 M852HMicromax Bolt A82Micromax Bolt D303Micro max Bolt Supreme 2 Q301Micromax Bolt Ultra 2 Q440Micromax Canvas 5 Lite Q462Micromax Canvas Juice 4 Q465Micromax Canvas Pace Q415Micromax Canvas Power AQ5001Microsoft Lumia 430 DS RM-1099Microsoft Lumia 435 DS RM-1069Microsoft Lumia 1032 DS RM-1069Microsoft Lumia 1032 -1127Microsoft Lumia 640 DS RM-1077Microsoft Lumia 640 XL RM-1062Microsoft Lumia 650 DS RM-1152Microsoft RM-1035 (Nokia 130) Motorola DROID Turbo XT1254Motorola Moto C Plus XT1723Motorola Moto G (3-го поколения) XT1541Motorola Moto G4 XT1622Motorola Moto XT1622 Motorola Moto XT1622Motor Играть XT1563Motorola Moto Z2 Играть XT1710Nokia 105 TA-1010Nokia 220 RM-970Nokia 225 RM-1011Nokia 230 RM-1172Nokia 2 TA-1029Nokia 3.
1 Plus TA-1104 Nokia 3 (2017) TA-1032 Nokia 3310 (2017) TA-1030 Nokia 515 RM-953 Nokia 5.1 TA-1075 Nokia 5 (2017) TA-1053 Nokia 6.1 TA-1043 Nokia 6 (2017) TA-1021 Nokia 6303 RM-638 Nokia 6700 Классический RM-470, Nokia 6700 slide RM-576, Nokia 7.1 TA-1095, Nokia 7 Plus TA-1046, Nokia 8600 LUNA RM-164, Nokia 8800 Arte RM-233, Nokia 8800 RM-13, Nokia 8800 Sirocco RM-165, Nokia 8 TA-1004, Nokia Asha 311, Asha 501, Nokia, Asha 311, Asha, 501, Nokia. 902Nokia Asha 502 RM-921Nokia C5 (C5-00) RM-645Nokia C6 RM-612Nokia C7 RM-675Nokia E7 RM-626Nokia Lumia 1020 RM-875Nokia Lumia 1320 RM-994Nokia Lumia 520 RM-914Nokia Lumia 101720Nokia Lumia 520 RM-914 Nokia Lumia 625 RM-941 Nokia Lumia 630 RM-978 Nokia Lumia 720 RM-885 Nokia Lumia 730 RM-1040 Nokia Lumia 735 RM-1038 Nokia Lumia 800 RM-801 820Nokia Lumia 925 RM-892Nokia Lumia 930 RM-1045Nokia N8 (N8-00) RM-596Nokia N8 RM-596Nokia X2 RM-1013Nokia X3 (X3-02) RM-775Nokia X6 (X6-00) RM-559Nokia X7 (X7- 00) РМ-707 Nokia XR M-980One Plus 3 A3003OnePlus 5TOne Plus X E1001Oppo A3sOukitel K10000 Макс IP68Oukitel K7 PowerPhilips Xenium I908Philips Xenium I928Philips Xenium S388Philips Xenium W3500Philips Xenium W3568Philips Xenium W6610Philips Xenium W732Philips Xenium W737Philips Xenium W8555Philips Xenium X2300PPTV King 7 PP6000Prestigio MultiPad 2Prestigio Muze V3 LTEPrestigio Muze X5Realme C2Samsung Ativ S GT -i8750Samsung Diva GT-S7070Samsung Galaxy A10 SM-A105Samsung Galaxy A20 SM-A205Samsung Galaxy A20s SM-A207Samsung Galaxy A30 SM-A305Samsung Galaxy A30s SM-A307Samsung Galaxy A3 (2016) SM-A310Samsung Galaxy A3 (2017) SM-A320 -A300Samsung Galaxy A40 SM-A405Samsung Galaxy A50 SM-A505Samsung Galaxy A51 SM-A515Samsung Galaxy A5 (2016) SM-A510Samsung Galaxy A5 (2017) SM-A520Samsung Galaxy A5 SM-A500Samsung Galaxy A6 (2018) SM-A600Samsung Galaxy A6 Plus ( 2018) SM-A605Samsung Galaxy A70 SM-A705Samsung Galaxy A7 (2015) SM-A700Samsung Galaxy A7 (2016) SM-A710Samsung Galaxy A7 (2017) SM-A720Sam sung Galaxy A7 (2018) SM-A750Samsung Galaxy A8 (2015) SM-A8000Samsung Galaxy A8 (2018) SM-A530Samsung Galaxy A8 Plus (2018) SM-A730Samsung Galaxy A9 (2018) SM-A920Samsung Galaxy A9 Pro (2016) SM- A910Samsung Galaxy Ace 2 GT-i8160Samsung Galaxy Ace 4 Neo SM-G318HSamsung Galaxy Ace Duos GT-S6802Samsung Galaxy Ace Plus GT-S7500Samsung Galaxy Ace Style LTE SM-G357FZSamsung Galaxy Alpha SM-G850Samsung Galaxy Core 2 SM-G355HSSamsung Galaxy Core 2 SM-G355HSamsung Core 2 SM-G355HS Galaxy Core GT-i8262Samsung Galaxy Core Prime SM-G360Samsung Galaxy Fame GT-S6810Samsung Galaxy Grand Neo GT-i9060Samsung Galaxy Grand Prime SM-G530Samsung Galaxy Grand Prime VE Duos SM-G531Samsung Galaxy J1 (2016) SM-J120Samsung Galaxy J1 mini (2016) SM-J105Samsung Galaxy J1 SM-J100Samsung Galaxy J2 Core SM-J260Samsung Galaxy J2 Prime SM-G532Samsung Galaxy J2 SM-J200Samsung Galaxy J3 (2016) SM-J320Samsung Galaxy J3 (2017) SM-J330Samsung Galaxy J4 Plus (2018) SM-J415Samsung Galaxy J4 SM-J400Samsung Galaxy J5 (2016) SM-J510Samsung Galaxy J5 (2017) SM-J530Samsung Galaxy J5 Prime SM-G570Samsung Galaxy J5 SM-J500Samsung Galaxy J6 (2018) SM-J600Samsung Galaxy J6 Plus SM-J610Samsung Galaxy J7 (2016) SM-J710Samsung Galaxy J7 (2017) SM-J730Samsung Galaxy J7 Nxt SM-J701Samsung Galaxy J8 (2018) SM-J810Samsung Galaxy Mega 6.
3-дюймовый GT-i9200Samsung Galaxy Mini GT-S5570Samsung Galaxy Note 10.1 » GT-N8000Samsung Galaxy Note 3 Neo SM-N7505Samsung Galaxy Note 3 SM-N9000Samsung Galaxy Note 4 SM-N910Samsung Galaxy Note 5 SM-N920Samsung Galaxy Note 8.0 » GT -N5100Samsung Galaxy Note 8 SM-N950Samsung Galaxy Note 9 SM-N960Samsung Galaxy Note Edge SM-N915Samsung Galaxy Note Pro 12,2 » SM-P905Samsung Galaxy On7 SM-G6000Samsung Galaxy R GT-i9103Samsung Galaxy Round SM-G910SSamsung Galaxy S10e SM-G970 S10 Plus SM-G975Samsung Galaxy S10 SM-G973Samsung Galaxy S20 Plus SM-G985Samsung Galaxy S3 GT-i9300Samsung Galaxy S3 Mini GT-i8190Samsung Galaxy S3 Neo GT-I9301iSamsung Galaxy S3 SHV-E210KSamsung Galaxy S4 Active GT-I929
.Руководство по разборке
Samsung GT-S8500
Процесс разборки
Samsung GT-S8500 Wave состоит из различных модулей. В этой главе описываются процедуры полной разборки GT-S8500. Кроме того, в перерывах между процедурами будет предоставлена подробная процедура разборки отдельных модулей для ваших нужд.
Процедура разборки состоит из следующих шагов:
- Снимите верхнюю крышку Deco
- Отвинтить верхний Deco.
- Разобрать верхний Deco.
- Разобрать корпус корпуса.
- Отвинтить ЗАДНИЙ
- Снять крышку антенны.
- Снимите крышку антенны.
- Снимите переднюю клавиатуру.
- Отвинтить антенну.
- Разобрать антенну.
- Разобрать ЗАДНИЙ.
- Разобрать FPAB.
- Снимите крышку камеры.
- Разобрать FPAB.
- Отвинтите плату PBA.
- Отсоедините FPCB.
- Разобрать PBA.
- Разобрать PBA.
Снимите верхнюю крышку Deco.
1. Снимите верхнюю крышку Deco с помощью клещей.
Отвинтить верхний Deco.
1. Отвинтите верхний 3-точечный Deco.
Разобрать верхний Deco.
1. Потяните за верхний Deco.
Разобрать корпус корпуса.
1.
Сдвиньте корпус кейса вверх.
Отвинтить ЗАДНИЙ.
1. Отвинтите ЗАДНИЙ 4-точечный.
Снять крышку антенны.
1.Чтобы снять крышку антенны, расширьте крючок крышки антенны разборным ножом.
Снимите крышку антенны.
1. Удерживая крышку антенны, потяните за нее.
Снимите переднюю клавиатуру.
1.Удерживайте клавиатуру.
Выкрутить антенну.
1. Отвинтите антенну в двух точках.
Разобрать антенну.
1. Потяните за интену, удерживая ее.
Разобрать ЗАДНИЙ.
1.Удерживайте ЗАДНИЙ вверх.
Разобрать FPAB.
1. Отсоедините FPCB пинцетом.
Снимите крышку камеры.
1. Возьмитесь за крышку камеры с правой стороны.
Разобрать FPAB.
1. Разобрать двухточечную плату FPCB.
Отвинтить PBA.
1. Отвинтите 3-точечную плату PBA.
Отсоедините FPCB.
1. С помощью пинцета отсоедините двухточечную плату FPCB.
Разобрать PBA.
1.Удерживайте PBA.
Разобрать PBA.
1. С помощью пинцета отсоедините двухточечную плату FPCB.
.Руководство по разборке
Samsung GT-S8530
Процесс разборки
Samsung GT-S8530 Wave состоит из различных модулей. В этой главе описываются процедуры полной разборки GT-S8530. Кроме того, в перерывах между процедурами будет предоставлена подробная процедура разборки отдельных модулей для ваших нужд.
Процедура разборки состоит из следующих шагов:
- Снимите верхнюю крышку Deco
- Отвинтить верхний Deco.
- Разобрать верхний Deco.
- Разобрать корпус корпуса.
- Отвинтить ЗАДНИЙ
- Снять крышку антенны.
- Снимите крышку антенны.
- Снимите переднюю клавиатуру.
- Отвинтить антенну.
- Разобрать антенну.
- Разобрать ЗАДНИЙ.
- Разобрать FPAB.
- Снимите крышку камеры.
- Разобрать FPAB.
- Отвинтите плату PBA.
- Отсоедините FPCB.
- Разобрать PBA.
- Разобрать PBA.
Снимите верхнюю крышку Deco.
1. Снимите верхнюю крышку Deco с помощью клещей.
Отвинтить верхний Deco.
1. Отвинтите верхний 3-точечный Deco.
Разобрать верхний Deco.
1. Потяните за верхний Deco.
Разобрать корпус корпуса.
1. Сдвиньте корпус корпуса вверх.
Отвинтить ЗАДНИЙ.
1. Отвинтите ЗАДНИЙ 4-точечный.
Снять крышку антенны.
1.Чтобы снять крышку антенны, расширьте крючок крышки антенны разборным ножом.
Снимите крышку антенны.
1. Удерживая крышку антенны, потяните за нее.
Снимите переднюю клавиатуру.
1.Поднимите клавиатуру.
Выкрутить антенну.
1. Отвинтите антенну в двух точках.
Разобрать антенну.
1. Потяните за интену, удерживая ее.
Разобрать ЗАДНЮЮ ЧАСТЬ.
1.Удерживайте ЗАДНИЙ вверх.
Разобрать FPAB.
1. Отсоедините FPCB пинцетом.
Снимите крышку камеры.
1. Возьмитесь за крышку камеры с правой стороны.
Разобрать FPAB.
1. Разобрать двухточечную плату FPCB.
Отвинтить плату PBA.
1. Отвинтите 3-точечную плату PBA.
Отсоединить FPCB.
1. С помощью пинцета отсоедините двухточечную плату FPCB.
Разобрать PBA.
1.Удерживайте PBA.
Разобрать PBA.
1. С помощью пинцета отсоедините двухточечную плату FPCB.
.
🛠 Как разобрать Samsung Wave GT-S8500 инструкция
Samsung Wave GT-S8500
Сложность разборки:
Умеренный
Продолжительность:
6 мин.
Вадим Попов
Автор, контент-менеджер
Специалист по созданию, распространению и управлению контентом.
Шаг 1.
Откройте заднюю крышку.
Шаг 2.
Поднимите и извлеките аккумулятор.
Шаг 3.
Снимите верхнюю крышку.
Шаг 4.
С помощью отвертки (Phillips 1,5 мм PH000) открутите 3 болта вверху и снимите крышку.
Шаг 5.
Подденьте и снимите среднюю раму.
Шаг 6.
С помощью отвертки (крестовая 1,5 мм PH000) открутите 2 болта крепления нижней крышки.
Шаг 7.
Снимите нижнюю крышку.
Шаг 8.
Убрать панель кнопок навигации.
Шаг 9.
С помощью отвертки (крестовая 1,5 мм PH000) открутите 2 болта.
Шаг 10.
Снимите нижнюю крышку с антеннами.
Шаг 11.
С помощью отвертки (крестовая 1,5 мм PH000) открутите 2 болта в раме.
Шаг 12.
Подденьте и снимите среднюю рамку.
Шаг 13.
С помощью отвертки (крестовая 1,5 мм PH000) открутите 3 болта на плате.
Шаг 14.
Снимите верхнюю раму с держателем Sim.
Шаг 15.
Отсоедините разъемы на плате.
Шаг 16.
Переверните плату, отсоедините разъем изнутри и снимите его.
Шаг 17.
Подденьте и снимите шлейф с камерой и датчиком приближения.
Подробная инструкция по разборке Samsung Wave GT-S8500 в видео, сделанном нашим центром ремонта и обслуживания мобильных телефонов:
Если у вас есть вопрос, задайте его нам, и мы постараемся ответить максимально подробно. Если эта статья была для вас полезна, пожалуйста, оцените ее.
#инструкции #Samsung #Samsung Wave GT-S8500
Евгений Кузьмин
Старший инженер по техническому обслуживанию и ремонту
Разборка\Ремонт средней сложности и по времени занимает около 6 минут.
Наша инструкция подходит для всех моделей Samsung Wave GT-S8500, выпущенных для рынков разных стран.
Вернуться к списку
Samsung Wave GT-S8500 — черный обзор: Samsung Wave GT-S8500 — черный
Фотогалерея:
Samsung Wave GT-S8500
Samsung представила Wave на Mobile World Congress 2010, и это первый телефон, работающий под управлением мобильной операционной системы Samsung Bada.
Samsung разработала ОС не для того, чтобы конкурировать с iOS от Apple и Android от Google, а для того, чтобы предоставить возможности смартфона, независимо от стоимости или географического положения. Таким образом, Wave и Bada особенно влияют на рынки, где смартфоны обычно не субсидируются операторами связи и, следовательно, требуют дополнительных затрат, поэтому на рынок США они не повлияют. Согласно Samsung USA, компания по-прежнему очень привержена Android и Windows Phone, о чем свидетельствует серия Galaxy S. Тем не менее, мы подумали, что было бы здорово проверить Волну. Samsung Wave доступен в разблокированном виде по цене от 370 до 400 долларов, но если вы ищете смартфон и не хотите разоряться, обратите внимание на некоторые из этих доступных моделей.
Дизайн
В линейке телефонов с сенсорным экраном Samsung Wave, возможно, не самый яркий и не такой большой дисплей, как HTC Evo 4G или Droid X, но его компактный размер наверняка привлечет некоторых покупателей.
Обладая высотой 4,6 дюйма, шириной 2,2 дюйма и толщиной 0,4 дюйма, Wave является ультратонким, и его удобно держать в руке как телефон. Использование Samsung алюминиевого корпуса делает телефон очень прочным и качественным.
Wave оснащен сенсорным экраном Samsung Super AMOLED с диагональю 3,3 дюйма и поддержкой 16 миллионов цветов при разрешении WVGA. У дисплея Super AMOLED есть ряд преимуществ, в том числе более широкие углы обзора и улучшенная отзывчивость, но больше всего впечатляют четкость и яркость экрана. Честно говоря, трудно даже описать словами, насколько четким и насыщенным является экран, да и видео на самом деле не делает этого. Это было, когда цвета практически спрыгивали с экрана, и хотя экран меньше, мы все еще могли различать мелкие детали из-за четкости дисплея, и он также был виден при ярком солнечном свете.
Фотографии не отражают яркий Super AMOLED-экран Samsung Wave.
Сенсорный экран достаточно отзывчив и обеспечивает плавное пролистывание и прокрутку.
Также доступна поддержка масштабирования, и она тоже была очень плавной. Встроенный акселерометр быстро меняет ориентацию экрана. Однако виртуальная клавиатура немного проблематична. Во-первых, портретная клавиатура очень тесная, а клавиши с буквами уже крошечные, что не является хорошей комбинацией. Это определенно замедлило нас, и даже тогда у нас было несколько опечаток. Клавиатура в ландшафтном режиме лучше, но даже в этом случае она не самая просторная, и у пользователей с большими пальцами могут возникнуть проблемы с ней.
Под дисплеем есть несколько физических кнопок, в том числе клавиши «Разговор» и «Отбой/Питание», а также кнопка меню. С левой стороны вы найдете качельку регулировки громкости, а справа — кнопку блокировки и кнопку активации/съемки камеры. В дополнение к 5-мегапиксельной камере и светодиодной вспышке на задней панели вы получаете фронтальную камеру для видеозвонков. Наконец, порт Micro-USB, который защищен сдвижной крышкой, и 3,5-мм разъем для наушников расположены сверху.
Хотя в основном вы будете использовать сенсорный экран, на Wave есть несколько физических кнопок.
Наш Samsung Wave поставлялся в комплекте с дорожным зарядным устройством, кабелем USB, проводной стереогарнитурой, картой microSD на 1 ГБ и справочными материалами. Поскольку телефон предназначен для международного рынка, зарядное устройство не совместимо с розетками в США, но, поскольку Wave оснащен портом Micro-USB, вы можете использовать практически любое зарядное устройство с разъемом Micro-USB. Для получения дополнительных дополнений, пожалуйста, проверьте наши аксессуары для мобильных телефонов, мелодии звонка и страницу справки.
Пользовательский интерфейс и программное обеспечение
Samsung Wave — первое устройство, работающее под управлением мобильной операционной системы Bada. Bada, что в Корее означает «океан» и призвана представлять «безграничное разнообразие» платформы, — это не столько операционная система, которая заменит Android и iPhone в мире смартфонов.
Это скорее эволюция промежуточного программного обеспечения, которое все это время использовалось в телефонах Samsung и было создано, чтобы сделать этот смартфон доступным для всех, особенно для тех, кто находится на развивающихся рынках.
Таким образом, вы найдете многие из тех же функций на Bada, что и на других платформах, таких как унифицированный почтовый ящик, push-календарь и акцент на социальных сетях. Кроме того, Samsung теперь предлагает собственный магазин приложений. Подробнее о некоторых из этих возможностей мы поговорим в разделе «Функции» ниже.
Поверх Bada работает пользовательский интерфейс Samsung TouchWiz 3.0. Он определенно улучшен по сравнению с предыдущими версиями, с некоторыми расширенными функциями и более совершенным внешним видом. Теперь у вас есть больше виджетов на выбор, в том числе виджет «Каналы и обновления» для получения всех обновлений социальных сетей, наиболее посещаемых веб-сайтов и избранных контактов (теперь они называются «Друзья»).
Вы можете добавить виджеты на 10 панелей главного экрана, нажав маленькую кнопку виджета в верхней левой части экрана, а затем перетащив нужный виджет. Чтобы удалить его, вам нужно снова открыть меню и перетащить его обратно в трей.
Добавленные виджеты, безусловно, хороши и в основном полезны, но мы бы хотели, чтобы вы также добавили ярлыки приложений, хотя внизу есть панель инструментов с кнопками быстрого запуска для телефона, контактов и сообщений. Вверху также есть раскрывающийся лоток, где вы можете управлять своими беспроводными подключениями, звуковым профилем и уведомлениями, как в Android. Главное меню представлено в виде красивой сетки с привлекательными значками, а все ваши приложения разбросаны по нескольким страницам, которые вы можете листать из стороны в сторону.
В целом, пользовательский интерфейс довольно интуитивно понятен, поэтому вы сможете начать использовать телефон прямо из коробки. Тем не менее, как только вы начали получать доступ к приложениям и различным функциям телефона, не всегда сразу понятно, как получить доступ к некоторым настройкам и параметрам, поэтому это требует немного времени и изучения.
Особенности
Как мы уже говорили ранее, Samsung Wave и Bada были разработаны, чтобы сделать смартфон доступным для всех, и это полнофункциональный телефон. Это четырехдиапазонный мировой телефон с громкой связью, конференц-связью, видеосвязью, голосовым набором, а также текстовыми и мультимедийными сообщениями. Телефонная книга ограничена только доступной памятью (SIM-карта вмещает дополнительно 250 контактов), и в каждой записи есть место для нескольких номеров, адресов электронной почты, идентификаторов IM, идентификатора группы, идентификатора вызывающего абонента с фотографией и так далее. Однако, в отличие от некоторых систем, таких как Android и Palm WebOS, Bada не извлекает автоматически контактную информацию из различных учетных записей, которые мы ввели в Wave, включая Gmail и Facebook.
Wave поддерживает 3G (HSDPA 900/2100 МГц), но, поскольку смартфон не был разработан для рынка Северной Америки, он не поддерживает наши диапазоны 3G. Однако у него есть Bluetooth 3.
0 и Wi-Fi 802.11b/g/n. Wave оснащен веб-браузером Dolfin на основе Webkit от Samsung, который предлагает поддержку Flash Lite, несколько окон, общий доступ и поиск. Неплохой браузер, но есть недостатки. Например, когда вы дважды нажимаете на раздел для увеличения, браузер не изменяет размер страницы автоматически, чтобы он соответствовал ширине экрана, поэтому необходима дополнительная прокрутка.
Электронная почта широко представлена в Wave, предлагая поддержку учетных записей Exchange ActiveSync и POP3/IMAP4, а также принудительную доставку и шифрование SSL. Приложение электронной почты также имеет функцию поиска и может отправлять и получать/открывать вложения размером до 5 МБ. У нас не было проблем с настройкой наших учетных записей Gmail и Exchange в нашем обзорном блоке, но он не синхронизировал все наши различные папки.
Смартфон также поставляется с предустановленными приложениями Facebook и Twitter, а также IM-клиентом под названием Palringo. Последний поддерживает ряд популярных клиентов для обмена мгновенными сообщениями, включая AIM, Yahoo и Google Talk, но вам нужно сначала зарегистрировать учетную запись Palringo, прежде чем вы сможете начать работу с другими.
Кроме того, чтобы предоставить вам более легкий доступ к вашим параметрам обмена сообщениями, Samsung включила нечто, называемое Social Hub, где вы можете быстро общаться со своими контактами, будь то через обмен сообщениями или сайты социальных сетей.
Wave поставляется с рядом других инструментов личной информации — календарем, списком задач, блокнотом, диктофоном, мини-дневником, калькулятором и так далее. Другие приложения доступны в магазине приложений Samsung, но рынок недоступен в США, поэтому, к сожалению, мы не смогли проверить выбор названий.
В телефоне есть приличная помощь развлекательных возможностей. Помимо встроенного FM-радио и специального проигрывателя YouTube, встроенные музыкальные и видеоплееры поддерживают файлы MP3, AAC, AAC+, WMA, MPEG-4, WMV, H.263, H.264, DivX и Xvid. , среди прочих. Музыкальный проигрыватель отображает обложки альбомов, когда они доступны, а также имеет некоторые дополнительные функции, такие как механизм распознавания музыки и рекомендации песен в зависимости от стиля или исполнителя текущего трека.
Между тем, видеоплеер имеет 5.1-канальный объемный звук при прослушивании через наушники. Смартфон предлагает 2 ГБ встроенной памяти, которую можно расширить до дополнительных 32 ГБ через слот расширения.
Мы были очень довольны качеством изображения.
Наконец, мы подошли к 5-мегапиксельной камере Wave. Он имеет светодиодную вспышку, автофокус и стандартные параметры редактирования, такие как баланс белого, эффекты и ISO. Есть также некоторые более продвинутые функции, такие как защита от сотрясений, обнаружение моргания и замер экспозиции, а также камера способна записывать HD-видео 720p. Качество изображения было довольно хорошим. Несмотря на автофокус, мы все равно получили несколько размытых снимков, но в целом мы обнаружили, что изображения четкие и с хорошими цветами. Волна также произвела некоторые из лучших видео, которые мы видели с камеры телефона, с довольно хорошей четкостью даже во время последовательностей действий.
Производительность
Мы протестировали четырехдиапазонный (GSM 850/900/1800/1900 МГц) Samsung Wave в Нью-Йорке с использованием службы T-Mobile, и качество связи было превосходным.
Мы наслаждались четкими разговорами с очень небольшим фоновым шумом или без него, а качество звука было одним из самых богатых, которые мы слышали на мобильном телефоне. Друзья тоже похвалили. Один сказал, что время от времени слышит небольшое эхо, но в остальном серьезных жалоб нет. Качество громкой связи также было хорошим, с достаточной громкостью для разговоров в более шумной обстановке. Мы соединили смартфон с Bluetooth-гарнитурой Logitech Mobile Traveler и Motorola S9.Активные наушники Bluetooth без проблем.
Очевидно, что просмотр веб-страниц был бы лучше с 3G, но даже с соединением EDGE скорость была не ужасной. Полный сайт CNET загружается за 32 секунды, а мобильные версии CNN и ESPN загружаются за 12 и 7 секунд соответственно. Клипы YouTube загружались в течение нескольких секунд и воспроизводились, но без перерывов, но мы столкнулись с одной проблемой, которая описана ниже. Качество оставляло желать лучшего, но наши собственные клипы в формате MPEG4 выглядели просто великолепно на экране Super AMOLED.
