Разборка Galaxy S7 Active • S7active как разобрать и грамотно собрать

Содержание

1 Разборка S7 Active
- 1.1 Содержание:
- 1.2 Подготовительный этап
- 1.3 Первый этап разборки Samsung S7 Active. Вскрытие
- 1.4 Второй этап. Полная разборка Samsung S7 Active на комплектующие
- 1.5 Третий этап. Сборка Samsung S7 Active

Содержание:

Введение.
Вскрытие.
Полная разборка на комплектующие.
Сборка.

Когда держишь в руках водонепроницаемый, пыленепроницаемый и ударопрочный смартфон, в частности Samsung S7 Active, то складывается впечатление о том, что его не реально разобрать и посмотреть, что у него внутри. Конечно же, делать это из чистого любопытства никто не будет. Для разборки данного устройства в домашних условиях должны возникнуть веские основания. Учитывая стоимость аппарата и его комплектующих, не имея элементарных навыков, терпения и внимательности — лучше не приступать к разборке защищённого S7 Active в домашних условиях. А то это может привести к необходимости приобретения дополнительных составляющих устройства, таких как матрица Super AMOLED. В таком случае прийдётся выложить большую сумму, нежели оплатить работу специалиста.

Если же имеется уверенность в своих силах, то данное руководство по разборке S7 Active позволит вам сделать всё безошибочно и заменить в случае необходимости любой вышедший из строя элемент гаджета: дисплей, любую из камер, батарею, динамик, микрофон, разъёмы и т.д. Если все действия будут произведены с осторожностью, то по окончанию будет ожидать успех, и любимый смартфон заработает, как и прежде.

Подготовительный этап

Samsung S7 Active, как и любой другой по-настоящему защищённый от воды, пыли и ударов смартфон представляет собой своеобразный «сейф». Без определенных знаний как он собирался — не реально даже представить откуда начинать его разбирать. Здесь нет съёмных панелей и болтов, раскрутив которые можно добраться до начинки. Всё намного сложнее. Поэтому вначале надо ознакомиться с руководством по разборке S7 Active, набраться терпением и выполнить все рекомендации.

Чтобы иметь представление о типе конструкции подобных защищённых смартфонов, то он представляет собой своеобразную ванночку, к которой приклеен по периметру модуль. Вот только Samsung, в отличие от других производителей — иногда приклеивает ещё и саму матрицу Super AMOLED к аппаратной составляющей S7 Active. С одной стороны — это увеличивает защищённость и надёжность устройства, а с другой — усложняет процесс разборки водонепроницаемого, пыленепроницаемого и ударопрочного Samsung S7 Active и возможность повреждения дисплея.

Для работы понадобятся:
— Фен;
— Медиатор или бритвенное лезвие — несколько штук;
— Специальная пластиковая лопатка;
— Отвёртка.

Первый этап разборки Samsung S7 Active. Вскрытие

Отсоединение дисплея от корпуса смартфона в среднем занимает 40-60 минут.

После того как всё необходимое находится под рукой, можно приступать к разборке Samsung S7 Active.

В первую очередь необходимо разогреть дисплей. Сделать это можно при помощи бытового фена. Остерегаться повреждения матрицы не стоит, так как дисплеи Super AMOLED не боится высоких температур.

Разборку S7 Active следует начинать с нижней части смартфона. Если делать это сверху, то высока вероятность повреждения шлейфа, соединяющего экран с аппаратной частью.

Разогревая вначале нижнюю часть, как это показано в видео, можно увидеть как дисплей отходит от корпуса. Это размягчается клей, в результате чего ослабевает сцепка. Именно в этот момент в ослабленный стык вводятся медиаторы с левой и правой стороны нижнего торца смартфона.

разборка s7 Active

Аккуратно отогнув или прорезав медиаторами расстояние между ними, нужно продолжить прогревать соседние участки, продвигая пластиковые пластинки к верхнему торцу устройства. Важно не давать остыть клею и при помощи дополнительных медиаторов сохранить разъединение в нижней части корпуса, так как экран может вновь приклеиться.

И только после того, как весь периметр будет пройден и матрица отстанет от корпуса — нижняя часть отгибается, сохраняя при этом соединение верхних частей корпуса и дисплея. Это необходимо делать аккуратно во избежание повреждения шлейфа. Открепив в начале, при помощи пластиковой лопатки, заглушку, а потом разъём, можно убрать в сторону модуль.

Когда проблема с телефоном связана не с дисплеем, то перед разъединением шлейфа рекомендуется проверить его работоспособность и соответственно аккуратность проделанной работы. Сделать это можно включив смартфон. Если он работает, то всё проделано так как надо.

Второй этап. Полная разборка Samsung S7 Active на комплектующие

Первым действием необходимо отсоединить кнопку «Домой» и аккумулятор, сняв при этом специальную заглушку. Всё это проделывается пластиковой или металлической лопаткой. Затем следует извлечь слот для сим-карты.

После этого надо при помощи отвёртки открутить десять винтиков по периметру и один по центру нижней части.

Поддеть лопаткой металлическую раму, которая осуществляет дополнительную защиту корпуса, придавая ему жесткость. Именно к этой раме с обратной стороны приклеена батарея. Если необходимо было до неё добраться, то поменяв её, можно переходить к сборке S7 Active.

Теперь стал открыт доступ к остальным составляющим защищённого смартфона Samsung S7 Active: материнская плата, камеры, динамики и микрофоны. При замене какой-либо комплектующей нельзя забывать об аккуратном отсоединении разъёма.

Третий этап. Сборка Samsung S7 Active

Сборка водонепроницаемого, пыленепроницаемого и ударопрочного смартфона Samsung S7 Active происходит в такой же последовательности, как и разборка, только в обратном порядке. Когда на место прикручена металлическая рама с аккумулятором, необходимо присоединить шлейфы в предназначенные для них разъёмы, установить кнопку «Домой».

Следующим действием, завершающим сборку, является проверка клейкости скотча. Если нет особой необходимости в герметичности устройства, то можно оставить заводской двухсторонний скотч. Но когда этого будет недостаточно, то придётся аккуратно очистить его и приклеить новую ленту. В интернете можно отыскать такой скотч. В случае, если вы не нашли его, то придётся потратить время и вырезать самому.

После этого шлейф модуля присоединяется к разъему материнской платы и ею можно накрывать корпус. Как только он лёг на своё место, пальцами следует поприжимать его по всему периметру для того, чтобы дисплей лучше приклеился.

Вот и всё. Как оказалось ничего сверх сложного в разборке защищённого Samsung S7 Active нет. Имея терпение, аккуратность и элементарные знания, можно всё сделать в домашних условиях.

Весь процесс разборки Samsung S7 Active можно посмотреть в этом видео.

Смотрите также:
Что выбрать — Galaxy S7 Active или Galaxy S7?
Краш-тест Samsung Active серии S 7-го поколения

«как разобрать samsung s7» — Яндекс Кью

Ремонт Samsung Galaxy S7 : 17 руководств по ремонту Samsung Galaxy S7

Найдите на этой странице все руководства для Samsung Galaxy S7. Подробные и иллюстрированные шаги, эти руководства позволят вам получить новый Samsung Galaxy S7.
Тем не менее, если вам все еще нужна помощь, не стесняйтесь обращаться в нашу техническую службу.

17 руководств по ремонту Samsung Galaxy S7:

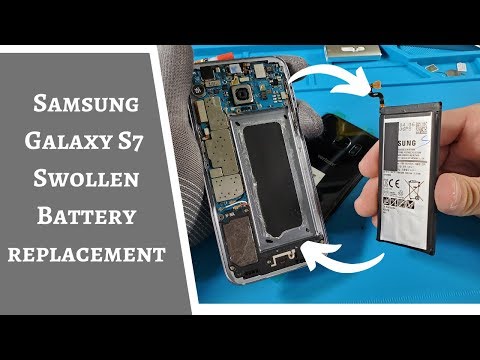

Аккумулятор
Уровень:
Время: 25 мин.
Разъем для зарядки
Уровень: Время: 60 мин.
Полная рама
Уровень: Время: 60 мин.
Полный экран
Уровень: Время: 55 мин.
Фронтальная камера
Уровень: Время: 30 мин.
Кнопка «Домой»
Уровень: Время: 55 мин.

Внутренняя рама
Уровень: Время: 20 мин.
Внутренний динамик
Уровень: Время: 30 мин.
Логическая плата
Уровень: Время: 40 мин.
Карта MicroSD/SIM
Уровень: Время: 3 мин.
Антенна NFC
Уровень: Время: 25 мин.
Кабель кнопки питания
Уровень: Время: 45 мин.
Датчик приближения
Уровень: Время: 45 мин.
Задняя камера
Уровень: Время: 40 мин.
Задняя стеклянная панель
Уровень: Время: 15 мин.
Вибратор
Уровень: Время: 45 мин.
Кабель кнопки громкости
Уровень: Время: 45 мин.

Ремонт Samsung Galaxy S7

Несчастные случаи случаются легко, даже с лучшими из нас. Так что, если вашему Samsung Galaxy S7 нужен новый экран или решение проблемы с зарядкой, вы можете найти все популярные запчасти для Galaxy S7 ниже! Разумеется, весь ассортимент нашей продукции для S7 доступен в нашем интернет-магазине.

Когда ваш Samsung Galaxy S7 сломался, у вас есть два решения: позвонить производителю или отремонтировать телефон самостоятельно. Вы должны знать, что гарантия производителя обычно не включает поломки или, по крайней мере, требует платы, которая варьируется в зависимости от повреждений.

Последнее предостережение перед ремонтом: вы должны сохранить все детали на вашем Galaxy S7, так как вам часто приходится выполнять полное восстановление системы после ремонта.

Популярные инструменты для Samsung Galaxy S7

Презентация Samsung Galaxy S7

Выпущенный в начале 2016 года, Samsung Galaxy S7 является новой жемчужиной корейского рынка, представляя этот чрезвычайно топовый смартфон, который является потомком своего старшего S6. Его дизайн такой же, как и у предыдущих моделей, не слишком сильно реформируя S6. Он оснащен 5,1-дюймовым экраном Super AMOLED Quad HD с плотностью 577 пикселей на дюйм, что обеспечивает еще более четкое разрешение.

Все это поддерживается процессором Octo-Core Snapdragon 820 с 4 ГБ ОЗУ и доступной памятью объемом 32 или 64 ГБ, а в этой новой модели снова появился порт micro SD. Он оснащен одной из лучших доступных камер, 12-мегапиксельной камерой с апертурой f/1.7, обеспечивающей лучший захват света и, конечно же, съемку в формате 4K. Фронтальная камера оснащена 5-мегапиксельной камерой.

Он использует последнюю версию программного обеспечения Android и обеспечивает очень длительное время автономной работы благодаря аккумулятору емкостью 3000 мАч, не говоря уже о возможности подключения, включая 4G, NFC, Bluetooth и WiFi.

При весе 152 грамма это средний вес для большинства смартфонов. Он доступен в 5 цветах : черный, белый, золотой, серебряный и розовое золото.

Идентификация Samsung Galaxy S7

Samsung Galaxy S7 известен своими металлическими краями и задней стеклянной панелью. Референсный номер этого телефона четко указан внизу вышеупомянутой задней панели:

SM-G930-F

Или проведите исследование:

Замена и ремонт экрана Samsung Galaxy S7

Последнее, о чем вы хотите думать, когда заняты своими делами, — это треснувший или сломанный Galaxy S7. Наша жизнь слишком быстротечна, чтобы тратить время на то, чтобы наш телефон выскользнул из рук и разбился о тротуар, не говоря уже о том, как его починить. К счастью, специалисты CPR создали это удобное руководство по замене экрана Samsung Galaxy S7 , которое поможет вам перестать беспокоиться о своем телефоне и найти решение.

Распространенные проблемы с экраном Galaxy S7

Несмотря на то, что во многих обзорах телефонов Samsung говорится, что Galaxy S7 является одним из лучших смартфонов Samsung, все еще существуют некоторые распространенные проблемы с экраном устройства. Одна слегка раздражающая распространенная проблема — экран с разными оттенками по всему дисплею. Некоторые области в нижней части экрана могут быть немного темнее, а другие места могут иметь легкий розовый, желтый или зеленый оттенок.

Другой распространенной проблемой является полностью черный экран, который перестает реагировать на прикосновения. Хотя некоторые кнопки могут работать и загораться индикаторы, экран остается черным и не включится без перезагрузки.

Зависший экран Galaxy S7

Иногда экран вашего Galaxy S7 может зависнуть и перестать отвечать на запросы. Зависание экрана может быть связано с тем, что одновременно открыто большое количество приложений, слишком много веб-страницы, не оптимизированной для мобильных устройств, на телефон загружается зараженное приложение, неисправный экран, треснувший экран или множество других вещей. Какой бы ни была причина, зависание экрана является серьезной проблемой, но мы можем предложить вам несколько решений, чтобы исправить это.

Часто зависший экран просто требует мягкой перезагрузки вашего Samsung Galaxy S7. Для этого просто одновременно нажмите кнопку питания и кнопку уменьшения громкости и удерживайте, пока телефон не завибрирует, не выключится и не перезагрузится. Обычно это занимает от 7 до 8 секунд.

Если это не сработает или у вас треснул экран, возможно, настало время обратиться к специалисту для оценки вашего устройства, чтобы определить, нужна ли вам замена экрана для вашего Galaxy S7.

Черный экран Galaxy S7

Пользователи Galaxy S7 фактически сообщали о нескольких случаях, когда телефон начинал перезагружаться как обычно, а затем экран становился полностью черным. Некоторые индикаторы могут работать, и звук все еще может работать, но экран остается черным и полностью не отвечает. Хотя не совсем ясно, почему это происходит, во многом виноваты сбои программного обеспечения, но возможно, что причиной «черного экрана смерти» являются другие проблемы. попробуйте это может решить проблему.

Вы можете перезагрузить телефон в режиме восстановления, выключив Galaxy S7, нажав и удерживая кнопку питания и кнопку уменьшения громкости, дождавшись экрана восстановления системы Android, с помощью кнопок громкости выберите «стереть раздел кеша» и тогда телефон перезагрузится.

Если это не сработает, вы можете попробовать сбросить настройки до заводских. Это сотрет все ваши данные и восстановит S7 до заводских настроек, так что это должно быть вашим последним средством. Вы активируете сброс настроек, выключая устройство, удерживая нажатой кнопку питания и кнопку уменьшения громкости, используя клавиши регулировки громкости для навигации по экрану восстановления системы Android, выбирая «Очистить данные/сброс настроек» и подтверждая. Затем ваш телефон должен нормально перезагрузиться.

Если очистка кэша не работает, и вы не хотите очищать телефон, возможно, пришло время доставить ваш телефон к специалисту для оценки.

Треснувший экран Galaxy S7

В то время как зависшие и черные экраны имеют обходные пути, треснутые или разбитые экраны обычно требуют более конкретного исправления. Несчастные случаи случаются, но треснувшие и разбитые экраны могут быть опасны для ношения и использования. Кроме того, внутренняя работа вашего телефона иногда может быть повреждена из-за треснутого экрана. Если у вас треснул экран Galaxy S7, замена — лучший вариант. Таким образом, экран можно полностью заменить, поэтому вы не рискуете повредить пальцы и повредить устройство.

Стоимость замены экрана Samsung Galaxy S7

Стоимость замены экрана Galaxy S7 варьируется, но у вас есть множество вариантов. Это может быть немного дороже, но, к счастью, у вас есть выбор услуг.

Официальные службы Samsung

Если ваш S7 все еще относительно новый и находится на гарантии производителя, это первое место, куда стоит обратиться. Замена от производителя гарантирует, что ваша гарантия останется в силе и что ваш экран будет полностью отремонтирован или ваше устройство заменено, но это будет стоить вам около 270 долларов и один или два дня без вашего телефона.

Если вы приобрели план защиты Samsung, такой как AppleCare, но для телефона Galaxy, ваш треснувший экран закрыт. План защиты Samsung будет стоить вам от 99 до 129 долларов за два года защиты, а затем, если вам понадобится замена экрана Galaxy S7, вы просто заплатите франшизу в размере 79 долларов. Таким образом, ремонт экрана Samsung Galaxy S7 обойдется примерно в 208 долларов.

Batteries Plus

Если у вас нет плана Samsung Protection Plan и ваша гарантия истекла, вы можете обратиться к стороннему поставщику для замены экрана Galaxy S7. Многие из этих мест, таких как небольшие местные магазины и сети, такие как Batteries Plus Bulbs, предлагают замену экрана Samsung по цене от 100 до 250 долларов, а их политика и услуги могут быть нестабильными.

Служба сердечно-легочной реанимации

К счастью, есть третий вариант — ремонт сотовых телефонов с помощью сердечно-легочной реанимации. В CPR наши технические специалисты профессионально обучены замене экрана Samsung Galaxy S7 и имеют все инструменты и приемы, чтобы сделать этот процесс быстрым и простым. Что еще лучше, так это то, что CPR предлагает бесплатные оценки! Таким образом, вы будете точно знать, сколько стоит замена экрана, прежде чем платить за нее. CPR предлагает профессиональную замену экрана Galaxy S7 по выгодной цене, а наше обслуживание настолько быстрое, что вам не придется ждать свое устройство днями! Свяжитесь с вашим местным CPR сегодня для получения дополнительной информации об услугах по ремонту Samsung Galaxy S7.

Как заменить экран Samsung Galaxy S7 — руководство «Сделай сам»

Иногда замена экрана Galaxy S7 в сервисе невозможна, поэтому эксперты CPR составили руководство по замене экрана Galaxy S7. Пожалуйста, имейте в виду, что компания Samsung сделала почти невозможным замену экрана Galaxy S7 кем-либо, кроме квалифицированного специалиста. Даже если вы точно будете следовать этим инструкциям, вполне возможно, что у вас может появиться небольшая трещина на новом экране, поэтому заменяйте его с осторожностью.

Выключите устройство.
Снимите заднюю крышку с вашего Galaxy S7.
1. 1. На этом шаге может потребоваться немного тепла от теплового пистолета или фена и приподнять пластиковую крышку с помощью пластиковой карты, например подарочной карты или кредитной карты.
Снимите пластиковую крышку сзади.
Удалите все винты, которыми материнская плата крепится к S7.
Осторожно снимите материнскую плату и отложите в сторону.
Немного нагрейте переднюю часть телефона, чтобы размягчить клей, удерживающий ЖК-экран на месте.
Начните поддевать экран лезвием бритвы, чтобы можно было вставить пластиковую карту между ЖК-дисплеем и корпусом.
Медленно проведите картой по области между ЖК-дисплеем и корпусом, пока экран не выйдет из корпуса.
1. ПРИМЕЧАНИЕ. Имейте в виду, что шлейф навигации и шлейф кнопки «Домой» находятся под экраном в нижней части телефона и могут очень легко порваться.
Очистите корпус и рамку экрана, чтобы не осталось стекла или мусора.
Осторожно установите новый ЖК-экран на место.
1. ПРИМЕЧАНИЕ. Имейте в виду, что новый ЖК-экран очень хрупок, и чрезмерное давление может привести к поломке экрана.
После того, как вы зафиксировали новый ЖК-дисплей, выполните эти инструкции в обратном порядке, и ваш S7 будет иметь новый экран!

Как видите, замена экрана в Samsung Galaxy S7 — задача не для слабонервных.
