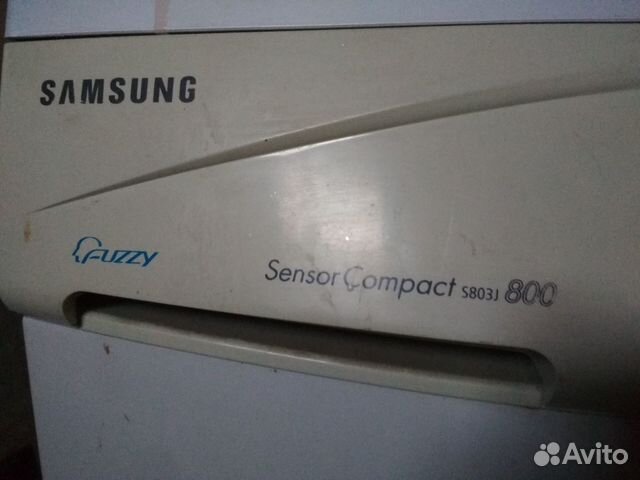

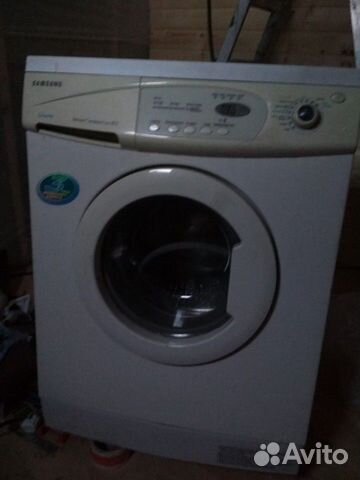

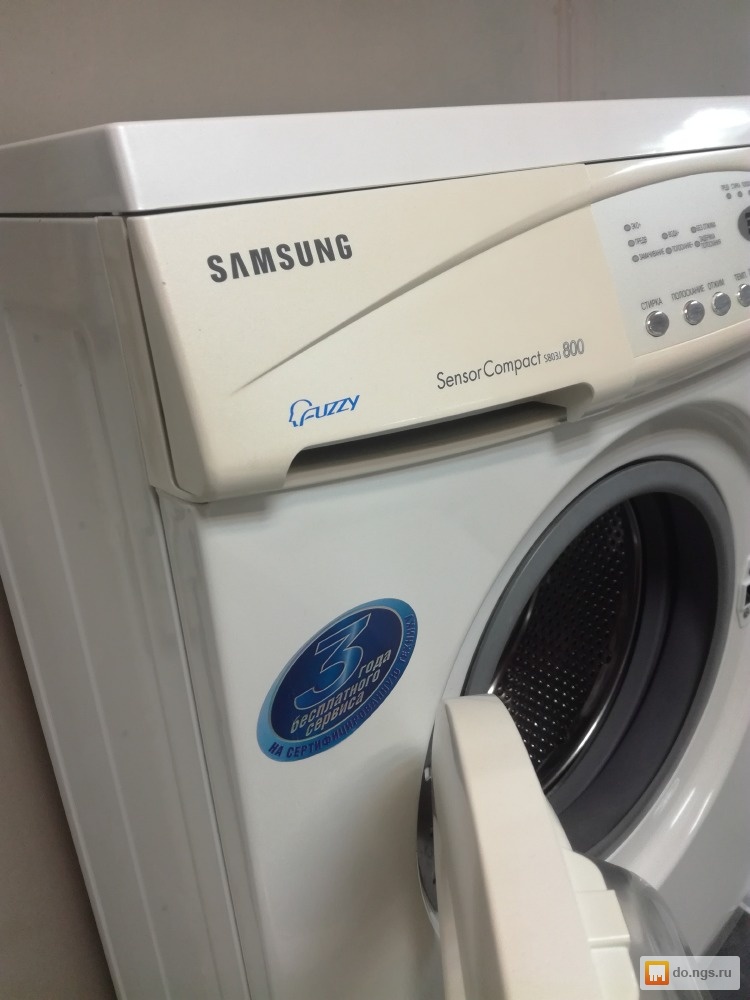

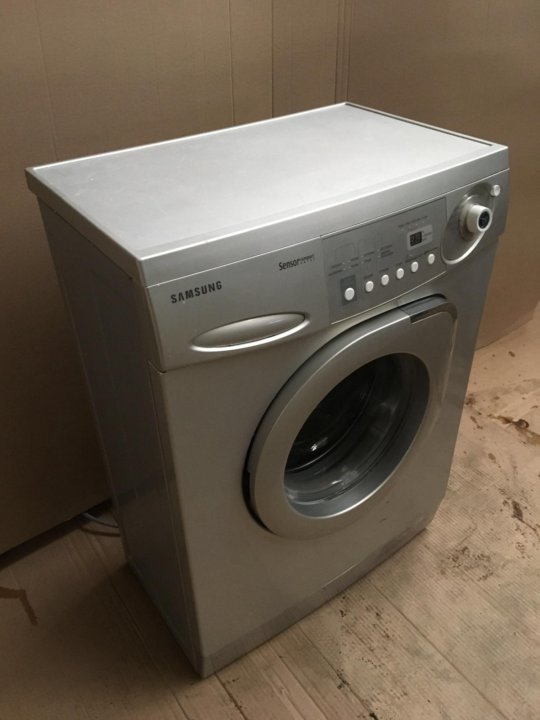

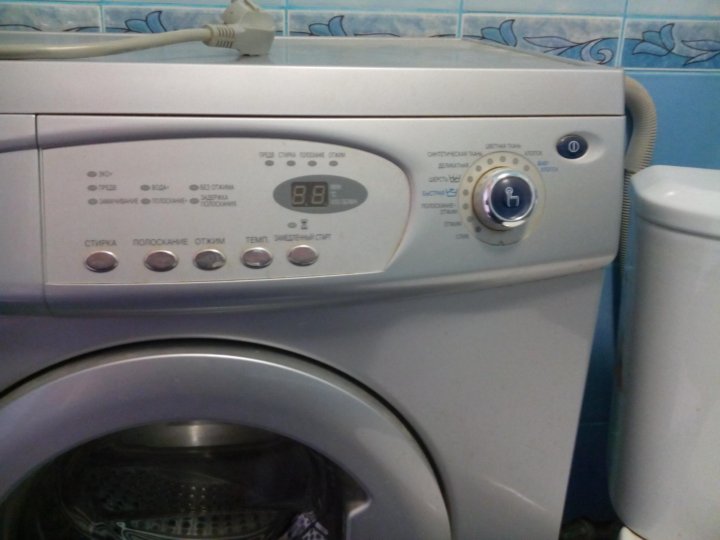

Samsung Sensor Compact S803J

08:02

Проверка стиральной машины Самсунг s803j.

04:28

Замена насоса на стиральной машине SAMSUNG S803J

Инструкция для пользователя стиральной машины…

Инструкция для пользователя стиральной машины

• Изображение
• Текст
• Содержание

Инструкция для пользователя

стиральной машины

81021

8821

8621

Техника безопасности………………………………………………………2

Установка стиральной машины. ………………………………………3

Распаковка стиральной машины……………………………………………….. 3

Общий вид стиральной машины…………………………………………………3

Выбор места для установки машины………………………………………….3

Регулировка высоты ножек……………………………………………………….. 3

Удаление транспортировочных болтов……………………………………… 4

Подсоединение шланга для подачи воды…………………………………..4

Размещение сливного шланга……………………………………………………4

Загрузка и стирка белья………………………………………………….. 5

Общий вид панели управления…………………………………………………. 5

Первая стирка белья………………………………………………………………… 6

Установка режима стирки вручную. …………………………………………… 6

Загрузка кондиционера ткани в стиральную машину……………………6

Советы по стирке……………………………………………………………………… 7

Уход за стиральной машиной…………………………………………. 8

Восстановление работоспособности замерзшей

стиральной машины…………………………………………………………………..8

Чистка наружных поверхностей стиральной машины…………………..8

Чистка фильтра для мусора……………………………………………………… 8

Чистка сетчатого фильтра шланга для подачи воды……………………8

Устранение неисправностей…………………………………………….9

Проблемы и их устранение………………………………………………………..9

Расшифровка сообщений об ошибках…………………………………. …….9

Таблица программ стирки………………………………………………10

Приложения……………………………………………………………………11

Описание символов на ярлыках одежды………………………………….11

Предупреждения по обеспечению электрической

безопасности…………………………………………………………………………..11

Защита окружающей среды……………………………………………………. 11

Заявление о соответствии стандартам…………………………………… 11

Технические характеристики…………………………………………………… 12

СОРЕ N0 : РС68-00872Д-04

• Инструкция для пользователя стиральной машины
  • Прежде, чем пользоваться стиральной машиной
  • Инструкции по технике безопасности
    • • СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ
  • Распаковка стиральной машины
  • Общий вид стиральной машины
  • Выбор места для установки машины
  • Регулировка высоты ножек
  • Удаление транспортировочных болтов
  • Размещение сливного шланга
    • Зацепить за край раковины
    • Вставить в отвод слива раковины
    • Вставить в отводную трубу канализационного стояка

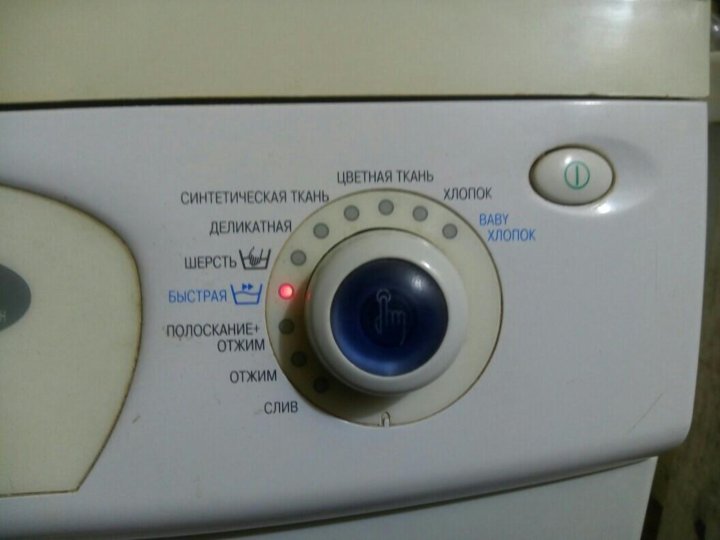

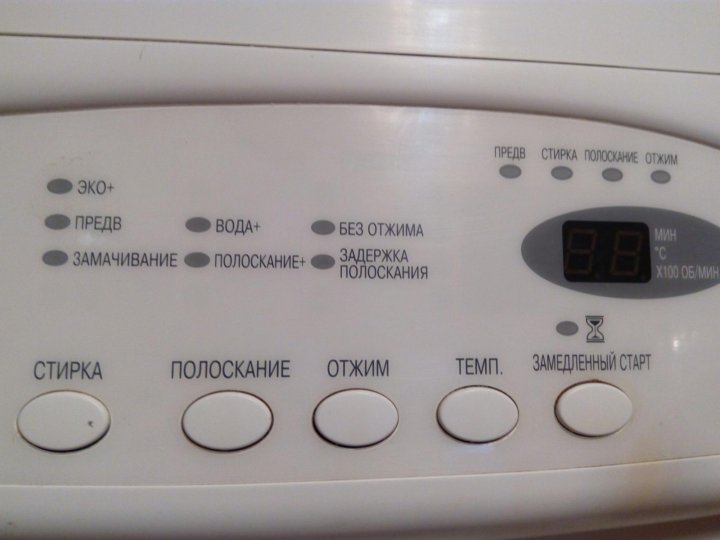

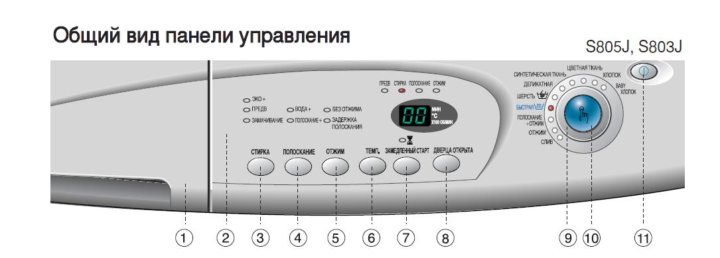

  • Общий вид панели управления
  • Установка режима стирки вручную
    • Когда цикл стирки закончился:
  • Загрузка кондиционера ткани в стиральную машину
  • Советы по стирке
  • Восстановление работоспособности замерзшей стиральной машины
  • Чистка наружных поверхностей стиральной машины
  • Чистка фильтра для мусора
  • Чистка сетчатого фильтра шланга для подачи воды
    • Чтобы почистить фильтр:
  • Проблемы и их устранение
    • Прежде чем обращаться в сервисный центр:
  • Предупреждения по обеспечению электрической безопасности
  • Защита окружающей среды
  • Заявление о соответствии стандартам
  • Технические характеристики

Прежде, чем пользоваться стиральной машиной, Инструкции по технике безопасности, Сохраните эту инструкцию

Техника безопасности

• Изображение
• Текст

Техника безопасности

Поздравляем вас с покупкой стиральной машины компании Samsung. Данная Инструкция для пользователя

содержит важную информацию по установке, использованию стиральной машины и уходу за ней. Найдите

время, чтобы прочесть эту Инструкцию, так как она поможет вам в полной мере использовать все
возможности вашей стиральной машины и пользоваться ею в течение многих лет.

Прежде, чем пользоваться стиральной машиной

•

Упаковочные материалы могут быть опасны для детей; держите все упаковочные материалы

(пластиковые мешки, полистирол, и т.д.) в недоступных для детей местах.

•

Эта стиральная машина предназначена только для бытового применения.

•

Подключение стиральной машины к водопроводу и к электрической сети должен выполнять

квалифицированный специалист, соблюдая инструкции фирмы-изготовителя (см. раздел “Установка

стиральной машины” на стр. 3) и местные правила техники безопасности.

•

Перед использованием изделия необходимо удалить все упаковочные материалы и транспортировочные

болты. Если вы не удалите их, может возникнуть серьезная неисправность стиральной машины. См.

раздел “Удаление транспортировочных болтов” на стр. 4.

•

Первый цикл стирки нужно выполнить без загрузки белья. См. раздел “Первая стирка белья” на стр. 6.

Инструкции по технике безопасности

Перед чисткой или ремонтом отключите стиральную машину от розетки сети переменного тока или

выключите ее с помощью кнопки (Вкл./Выкл.)

Убедитесь в том, что пусты все карманы одежды, которую вы собираетесь стирать.

Острые и твердые предметы, например, монеты, английские булавки, гвозди, винты или камушки могут
серьезно повредить стиральную машину.

После использования машины обязательно отключайте ее от сети переменного тока и закрывайте

водопроводный кран.

Прежде, чем открыть дверцу машины, убедитесь в том, что вода слита. Не открывайте дверцу, если

вода все еще видна внутри барабана.
Домашние животные и маленькие дети могут забраться внутрь стиральной машины. Проверяйте ее
каждый раз перед использованием.
Во время стирки стеклянная дверца становится очень горячей. Не позволяйте детям приближаться к

стиральной машине во время ее использования.

Не пытайтесь отремонтировать стиральную машину самостоятельно. Попытка проведения ремонта

неопытными или не обладающими соответствующей квалификаций лицами может привести к травме
и/или вызвать необходимость более серьезного ремонта машины.

Если штепсельная вилка или сетевой шнур повреждены, в целях безопасности они должны быть

заменены представителем фирмы-изготовителя, ее агента по обслуживанию или лицом, имеющим
аналогичную квалификацию.
Обслуживание машины должен выполнять только уполномоченный сервисный центр с использованием

только фирменных запасных частей.

• СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ

2

Распаковка стиральной машины, Общий вид стиральной машины, Выбор места для установки машины

Регулировка высоты ножек, Установка стиральной машины

• Изображение
• Текст

Установка стиральной машины

Распаковка стиральной машины

Распакуйте вашу стиральную машину и осмотрите ее, чтобы убедиться, что она не была повреждена при

транспортировке. Также убедитесь в том, что вы получили все показанные на рисунке ниже составные
части и принадлежности. Если при транспортировке стиральная машина была повреждена, или если

отсутствуют какие-либо принадлежности, входящие в комплект поставки, немедленно обратитесь к своему
дилеру компании Samsung.

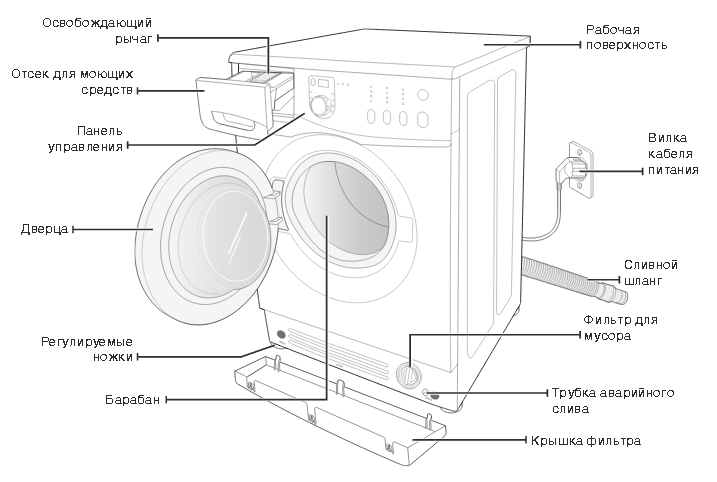

Общий вид стиральной машины

10

Шланг для подачи

холодной воды

отверстий
для болтов

Выбор места для установки машины

Перед установкой стиральной машины, выберите для нее место, соответствующее следующим

характеристикам:
•

Прочная ровная поверхность (если поверхность неровная, обратитесь к приведенному ниже разделу

“Регулировка высоты ножек”)

•

Место, где на машину не будет попадать прямой солнечный свет

•

Место с достаточной вентиляцией

•

Помещение, где температура не опускается ниже 0°С.

•

Вдали от источников тепла, таких, как угольная печь или газовая плита

Следите за тем, чтобы стиральная машина не стояла на своем сетевом шнуре.

При установке машины на пол с ковровым покрытием, вентиляционные отверстия в днище стиральной

машины не должны закрываться ворсом.

Регулировка высоты ножек

Если пол неровный, отрегулируйте высоту ножек (не подкладывайте под ножки деревянные бруски или

другие предметы):

1.

Ослабьте стопорную гайку и вращайте ножку рукой, пока

не получите нужную высоту.

2.

Затяните стопорную гайку при помощи гаечного ключа.

•

Установите машину на прочную ровную поверхность

Если машина установлена на неровную или непрочную

поверхность, при ее работе могут возникать шум или
вибрация (допустимый угол наклона составляет только 1
градус).

3

Удаление транспортировочных болтов, Размещение сливного шланга, Зацепить за край раковины

Вставить в отвод слива раковины, Вставить в отводную трубу канализационного стояка, Установка стиральной машины, Подсоединение шланга для

• Изображение
• Текст

Установка стиральной машины

Удаление транспортировочных болтов

Перед использованием стиральной машины вы должны

удалить все транспортировочные болты с задней стенки

машины. Чтобы удалить болты:

1. Перед удалением, ослабьте все транспортировочные

болты при помощи гаечного ключа.

2. Возьмитесь за головку болта и вытяните болт через

широкую часть отверстия. Повторите эту операцию для
каждого болта.

3. Закройте отверстия входящими в комплект поставки машины пластмассовыми заглушками.

4. Сохраните транспортировочные болты для использования в будущем.

Подсоединение шланга для подачи воды

Один конец шланга для подачи воды должен быть подсоединен к стиральной машине, а другой конец — к

водопроводному крану. Не растягивайте шланг для подачи воды. Если шланг слишком короток, и вы не

хотите переносить водопроводный кран в другое место, замените поставляемый шланг более длинным

шлангом, выдерживающим высокое давление.

Чтобы подсоединить шланг для подачи воды:
1. Возьмитесь за Г-образный фитинг на конце шланга для

подачи воды и подсоедините его к патрубку для подачи

холодной воды, расположенному на задней стенке
стиральной машины. Затяните соединение рукой.

Подсоедините другой конец шланга для подачи воды к

крану холодной воды, и затяните соединение рукой. В

случае необходимости, вы можете изменить положение

конца шланга для подачи воды, подключенного к стиральной машине, для чего ослабьте фитинг,
поверните шланг и вновь затяните фитинг.

Размещение сливного шланга

Конец сливного шланга можно расположить тремя способами:

Зацепить за край раковины

Сливной шланг должен располагаться на высоте от 60 до 90
см. Чтобы конец сливного шланга был

изогнут, используйте поставляемый с машиной пластиковый

держатель шланга. Прикрепите держатель к стене при

помощи крюка или к крану при помощи шпагата, чтобы

сливной шланг не мог перемещаться.

Вставить в отвод слива раковины

Отвод, в который вставляется сливной шланг, должен

находиться выше сифона слива раковины и так, чтобы конец

сливного шланга находился на высоте не менее
60 см от уровня пола. Cotton (Хлопок)}
Примечание: Если вы хотите использовать кондиционер ткани, см. раздел “Загрузка кондиционера…» на стр. 6

4. Кнопка выбора температуры воды (Temp)

Последовательно нажимайте кнопку для циклического выбора доступных температур воды при стирке

(холодная вода (Cold), 40°C, 60°C и Bio 60°C)

* Bio 60°C: Стирка проходит в два этапа: во время предварительной стирки машина нагревает воду до

промежуточной температуры 40 градусов, создавая наиболее благоприятные условия для
работы энзимов. На второй стадии стирка происходит уже при температуре 60 градусов, а
во взаимодействие с пятнами вступают моющие добавки и поверхностно-активные
вещества, содержащиеся в стиральных порошках.

5. Кнопка выбора скорости отжима (Spin)

Последовательно нажимайте кнопку для циклического выбора имеющихся скоростей отжима

S1021

No Spin (Без отжима), 600, 1000 об/мин.

S821

No Spin (Без отжима), 600, 800 об/мин.

S621

No Spin (Без отжима), Spin(Oтжим) (600 об/мин.)

6. Кнопка Пуск/Пауза (Start/Pause)

Нажимайте, чтобы делать паузу и затем вновь запускать программы стирки.

7. Кнопка (Вкл./Выкл.)

Нажмите кнопку один раз, чтобы включить стиральную машину, нажмите ее опять, чтобы выключить

стиральную машину. Машина автоматически выключается, если она остается во включенном состоянии
дольше 10 минут без нажатия какой-либо кнопки.

5

Установка режима стирки вручную, Когда цикл стирки закончился, Загрузка кондиционера ткани в стиральную машину

Загрузка и стирка белья, Первая стирка белья

• Изображение
• Текст

Загрузка и стирка белья

Стиральная машина останавливает выполнение текущего этапа цикла
стирки, или не переходит к следующему этапу стирки (показания
оставшегося времени стирки на дисплее могут увеличиться).

Ваша новая стиральная машина снабжена Интеллектуальной системой управления Fuzzy Logic, которая не
только устанавливает оптимальный уровень воды и оптимизирует другие параметры стирки, но и
контролирует процесс стирки, внося необходимые коррективы для получения наилучших результатов.

Если произошло что-либо из указанного выше, система управления Fuzzy Logic, возможно, обнаружила

отклонения от нормальных параметров цикла стирки, такие, как слишком большое количество моющего
средства, оставшееся по завершении цикла стирки, сильная вибрация при отжиме, и т.п. Вы могли

изменить существующую программу стирки, например, изменить температуру стирки и скорость вращения

барабана при отжиме.

При обнаружении таких нарушений, стиральная машина приостанавливает нормальный ход выполнения

программы с тем, чтобы скорректировать соответствующие параметры и продолжить стирку. Система

управления Fuzzy Logic делает 7 попыток устранения этих отклонений.

Если устранить указанные выше отклонения с помощью системы Fuzzy Logic невозможно, светодиодные

индикаторы на панели управления показывают соответствующее сообщение об ошибке (см. главу
“Устранение неисправностей”). Поведение стиральной машины, соответствующее приведенному выше

описанию, считается нормальным.

Первая стирка белья

Перед тем, как стирать белье в первый раз, вы должны

выполнить полный цикл стирки без загрузки белья.

Чтобы это сделать

Нажмите кнопку Я)(Вкл./Выкл.).

2.

Положите немного моющего средства в отделение

отсека для моющего средства.

3.

Откройте водопроводный кран, от которого

подается вода в стиральную машину.

4.

Последовательно нажимайте кнопку выбора

температуры воды (Temp), пока на панели управления не загорится светодиод, соответствующий
температуре воды 40°С.

5.

Нажмите кнопку Пуск/Пауза

• В результате этой процедуры из стиральной машины будет удалена вся вода, которая могла остаться в

машине после ее сдаточных испытаний на фирме-изготовителе.

Установка режима стирки вручную

Вы можете скорректировать имеющиеся программы стирки, т.е. изменить температуру стирки и
количество оборотов. Для этого:

1.

Откройте водопроводный кран.

2.

Нажмите кнопку ®(Вкл./Выкл.) на стиральной машине.

3.

Откройте дверцу.

4.

Загрузите в барабан белье по одному предмету так, чтобы не переполнить барабан.

5.

Закройте дверцу.

6.

Положите моющее средство в отделение ® отсека для моющего средства.

7.

Последовательно нажимайте кнопку выбора программы стирки (Course) для выбора желаемой программы

стирки: Cotton (Хлопок), Synthetics (Синтетика), Delicate (Тонкая ткань) и Quick (Ускоренная стирка)

8.

Нажмите кнопку выбора температуры (Temp) для выбора температуры воды (cold (холодная), 40°С, 60°С,

Bio 60°С).

9.

Нажмите кнопку Spin (Отжим) для выбора скорости отжима:

[S1021: no Spin (без отжима), 600, 1000] [S821: no Spin (без отжима), 600, 800] [S621: no Spin (без

отжима), Spin (Отжим) (600)]

10.

Нажмите кнопку Start/Pause (Пуск/Пауза) и машина начнет цикл стирки.

Когда цикл стирки закончился:

1.

Откройте дверцу.

Примечание:

Дверца не может быть открыта, пока не пройдут 3 минуты с момента остановки машины

или выключения питания.

2.

Выньте белье из машины.

Загрузка кондиционера ткани в стиральную машину

Когда начнет мигать светодиод Softener (Кондиционер), вы можете положить кондиционер ткани в

соответствующий отсек для моющего средства( ® ).

Примечание:

Светодиод Softener загорится за 2 минуты до начала последнего цикла полоскания.

6

Советы по стирке, Загрузка и стирка белья

Страница 7

• Изображение
• Текст

Загрузка и стирка белья

Советы по стирке

Сортировка вашего белья:

Сортируйте ваше белье в соответствии со следующими характеристиками:

• Символы на ярлыке одежды, указывающие, как нужно обращаться с тканью:

Рассортируйте белье на

хлопок, смесовое волокно, синтетику, шелк, шерсть и вискозу.

•

Цвет:

Разделите белье на белое и цветное. Стирайте новое цветное белье отдельно.

•

Размер:

Загрузка в машину белья и одежды различных размеров улучшает эффективность стирки.

•

Прочность:

Стирайте требующие осторожного обращения ткани отдельно, используя программу стирки

Delicate (Тонкая ткань) для стирки изделий из чистой шерсти, занавесок и изделий из шелка. Проверьте

ярлыки на предметах одежды, которые вы собираетесь стирать, или обратитесь к таблице по
обращению с тканями, приведенной в приложении.

Вынимайте все из карманов:

Монеты, английские булавки и аналогичные предметы могут повредить белье,

барабан стиральной машины и бак для воды.

Застегивайте застежки:

Застегните молнии, пуговицы или крючки, свяжите вместе свободно висящие

ремни или ленты.

Определение количества белья:

Не перегружайте стиральную машину, иначе ваше белье не будет хорошо

выстирано. Для определения правильного количества стираемого белья в зависимости от его типа
используйте приведенную ниже таблицу.

Тип ткани

Загрузка

Хлопок

— средне/слабо загрязненная

3,5 кг

— сильно загрязненная

3,5 кг

Синтетика

2,0 кг

Тонкая ткань

1,5 кг

Ускоренная стирка

1,5 кг

Советы по использованию моющих средств:

Выбор типа моющего средства, которое вы должны

использовать, основывается на типе ткани (Хлопок, Синтетика, Тонкие ткани), прочности ее окраски,
температуре стирки, типе и степени загрязнения. Всегда используйте моющие средства с “низким
пенообразованием”, разработанные для автоматических стиральных машин.

При определении требующегося для стирки количества моющего средства следуйте рекомендациям его

изготовителя, указанным на упаковке моющего средства, учитывая кроме того вес белья, его тип, степени

загрязнения и жесткость воды в вашей местности.

Примечание:

Храните моющие средства и кондиционеры ткани в безопасном сухом месте, недоступном для детей.

7

Чистка наружных поверхностей стиральной машины, Чистка фильтра для мусора, Чистка сетчатого фильтра шланга для подачи воды

Чтобы почистить фильтр, Уход за стиральной машиной

• Изображение
• Текст

Уход за стиральной машиной

Восстановление работоспособности замерзшей стиральной машины

Если температура в помещении, где установлена стиральная машина, упала ниже нуля градусов и машина

замерзла:

1. Отсоедините машину от розетки сети переменного тока.

2. Поливайте теплой водой водопроводный кран, к которому подсоединен шланг от машины, до тех пор,

пока не сможете отсоединить шланг.

3. Снимите шланг для подачи воды и положите его в теплую воду.

4. Налейте теплую воду в барабан стиральной машины и оставьте воду в барабане на 10 минут.
5. Вновь подсоедините шланг для подачи воды к водопроводному крану и проверьте, нормально ли

наливается и сливается вода.

Чистка наружных поверхностей стиральной машины

1. Протрите поверхности стиральной машины, в том числе и панель управления, с помощью мягкой тряпки

и неабразивных бытовых чистящих средств.

2. Вытрите поверхности насухо мягкой тряпкой.
3. Не лейте воду на стиральную машину.

Чистка фильтра для мусора

Чистите фильтр для мусора 2 или 3 раза в год.

1. Снимите крышку основания, расположенную в

передней части стиральной машины.

2. Отверните крышку фильтра и снимите ее.
3. Смойте грязь и удалите другой мусор из фильтра.

Убедитесь в том, что расположенные сзади

фильтра лопасти сливного насоса не
заблокированы грязью. Верните на место крышку
фильтра.

4. Установите на место крышку основания машины.

Чистка сетчатого фильтра шланга для подачи воды

Вы должны чистить сетчатый фильтр шланга для подачи воды не менее одного раза в год или когда

светодиоды на передней панели начинают мигать:

Чтобы почистить фильтр:

1. Закройте кран, от которого подается вода к

стиральной машине.

2. Отверните шланг от патрубка на задней стенке

машины.

3. С помощью плоскогубцев осторожно вытяните

сетчатый фильтр из конца шланга и полощите его

водой, пока он не станет чистым. Также очистите
внутреннюю и наружную поверхности снабженного резьбой патрубка.

4. Вставьте фильтр на место.
5. Вновь приверните шланг к стиральной машине.

6. Откройте водопроводный кран и убедитесь в том, что местах подсоединения шланга нет протечки воды.

8

Проблемы и их устранение, Прежде чем обращаться в сервисный центр, Устранение неисправностей

Расшифровка сообщений об ошибках

• Изображение
• Текст

Устранение неисправностей

Проблемы и их устранение

Стиральная машина не запускается

Убедитесь в том, что дверца плотно закрыта.
Убедитесь в том, что стиральная машина подключена к сети переменного тока.
Убедитесь в том, что открыт водопроводный кран, от которого подается вода в машину.
Убедитесь в том, что вы нажали кнопку Start/Pause (Пуск/Пауза).

Зода не подается или подается в недостаточном количестве

Убедитесь в том, что открыт водопроводный кран, от которого подается вода в машину.
Убедитесь в том, что в шланге для подачи воды не замерзла вода.
Убедитесь в том, что в шланге для подачи воды отсутствуют перегибы.
Убедитесь в том, что сетчатый фильтр шланга для подачи воды не забит грязью.

По окончании программы стирки в отсеке для моющего средства остается моющее средство

Убедитесь в том, что стиральная машина работает при достаточном напоре воды.

Поместите моющее средство ближе к задней стенке отсека для моющего средства (подальше от

наружного края отсека).

Стиральная машина вибрирует или работает слишком шумно
•

Убедитесь в том, что стиральная машина установлена на ровную поверхность. Если поверхность

неровная, отрегулируйте высоту ножек, чтобы выровнять машину (см. стр. 3).

•

Убедитесь в том, что удалены транспортировочные болты (см. стр. 4).

•

Убедитесь в том, что стиральная машина не соприкасается с какими-либо предметами.

•

Убедитесь в том, что загруженное белье уравновешено.

Стиральная машина не сливает воду и/или не отжимает белье
•

Убедитесь в том, что сливной шланг не сплющен и не перегнулся.

•

Убедитесь в том, что сетчатый фильтр шланга для подачи воды не забит грязью (см. стр. 8).

Расшифровка сообщений об ошибках

(

° ‘■

индикатор горит, • : индикатор не горит)

Сообщение об ошибке

Решение

е

Закройте дверцу.

© о ®

©

© ® ®

Убедитесь в том, что открыт водопроводный кран, от которого подается

вода в машину.

Проверьте напор воды.

©

!*0 0$р||

• СоН •№№

Очистите фильтр для мусора.

Убедитесь в том, что сливной шланг подсоединен правильно.

©

Загруженное белье не уравновешено; распутайте запутавшееся белье и
разместите его равномерно.

Если вам необходимо выстирать только один предмет одежды, например, махровый

халат или джинсы, результат заключительного отжима может оказаться

неудовлетворительным.

©

Проверьте, не слишком ли низко находится конец сливного шланга.

(Убедитесь в том, что держатель сливного шланга на задней стенке машины
не поврежден)

Убедитесь в том, что конец сливного шланга не погружен в воду.

Прежде чем обращаться в сервисный центр:

1.

Попробуйте устранить возникшую проблему (см. раздел “Проблемы и их устранение” на этой странице).

2.

Вновь запустите программу стирки и посмотрите, возникла ли проблема повторно.

3.

Если проблему устранить не удалось, обратитесь в сервисный центр и опишите возникшую

неисправность.

9

Таблица программ стирки

Страница 10

• Изображение
• Текст

Таблица программ стирки

ПРОГРАММА

Макс.

загрузка

(кг)

Темп.

(Макс.)

°С

Скорость отжима

(МАКС.) об/мин

Время

стирки

Расход

воды (л)

S1021

S821

S621

Хлопок

3,5

Bio 60

1000

800

600

133 мин.

49

Синтетика

2,0

60

1000

800

600

95 мин.

49

Тонкая ткань

1,5

40

600

600

600

75 мин.

39

Быстрая стирка

1,5

40

1000

800

600

59 мин.

31

ПРОГРАММА

Тип белья или одежды

Хлопок

Средне или слабозагрязненные хлопчатобумажные ткани, постельное белье,
салфетки и скатерти, нижнее белье, полотенца, рубашки и т.п.

Синтетика

Средне или слабозагрязненные блузы, рубашки, и т.п., изготовленные из

полиэфирных волокон (диолен, тревира), полиамидных волокон (перлон, нейлон)
или других аналогичных смесей волокон.

Тонкая ткань

Тонкие занавески, платья, юбки, рубашки и блузы.

Быстрая стирка

Слегка загрязненные хлопчатобумажные или льняные блузы, рубашки, изделия из

махровой ткани темного цвета, изделия из цветного льна, джинсы и т.п.

1. Данные о продолжительности программ стирки были получены в условиях, соответствующих

Стандарту IEC 456.

2.

Потребление

воды

или

электроэнергии

в

конкретных

условиях

вашего

дома

могут

отличаться

от

значений,

приведенных

в

таблице,

вследствие

различий

в

давлении

и

температуре

подаваемой

в

машину воды, а также в количестве и типе загруженного белья.

10

Комментарии

Выделить → Я нашла инструкцию для своей стиральной машины здесь! #manualza

• Кликнуть →

Инструкция стиральной машины Samsung S803J — Инструкции по эксплуатации бытовой техники и электроники

Поиск YandexПоиск GoogleПоиск OnlineManuals

Перед Вами Инструкция стиральной машины Samsung S803J.

Вы можете ознакомиться и скачать данное руководство по эксплуатации бесплатно. Инструкция по применению на русском языке, предложенная производителем, позволяет правильно использовать Вашу бытовую технику и электронику.

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28

1 23456 . .. 28

Смотрите также другие инструкции из раздела Samsung

Страницы и текст этой инструкции

Инструкция стиральной машины Samsung S803J

---

Информация отображена на картинке

---

Информация отображена на картинке

---

Информация отображена на картинке

---

Информация отображена на картинке

---

Как использовать наш сайт инструкций OnlineManuals.ru
Наша цель состоит в том, чтобы предоставить вам быстрый доступ к содержанию инструкции для стиральной машины Samsung S803J. С помощью онлайн просмотра, Вы можете быстро просмотреть содержимое инструкции и найти решение проблемы с стиральной машины Samsung S803J.

Для Вашего удобства
Если листать руководство пользователя стиральной машины Samsung S803J прямо на сайте, не очень удобно для Вас, есть два возможных решения:

• Просмотр в полноэкранном режиме — легко просмотреть руководство пользователя (без загрузки его на свой компьютер), Вы можете использовать режим полноэкранного просмотра. Для просмотра инструкции пользователя стиральной машины Samsung S803J на полном экране, используйте кнопку «Открыть в Pdf-viewer».

• Загрузка на компьютер — Вы можете также скачать Инструкция стиральной машины Samsung S803J на свой компьютер и сохранить его в файлах.

Многие люди предпочитают читать документы не на экране, а в печатной версии. Возможность печати руководства пользователя также была предусмотрена на нашем сайте, и вы можете использовать ее, нажав на иконку «печать» в Pdf-viewer. Нет необходимости печатать все руководство стиральной машины Samsung S803J, можно выбрать только нужные страницы инструкции.

Открыть в Pdf-viewer Отправить на email Скачать

Инструкия успешно отправлена!

Ошибка! Введите корректный Email!

Email

Похожие инструкции

Инструкция и руководство на русском

Подготовка стирки

Перед началом работы со стиральной машиной Самсунг необходимо подготовить само белье. Обычно в прилагаемых к механизму инструкциях данные рекомендации не прописываются, но они также влияют на качество очистки и эксплуатацию механизма в целом. Общими правилами подготовки и сортировки одежды являются:

• Отделять друг от друга белые, черные и цветные вещи.
• Отделять друг от друга вещи, которые являются разными по составу: хлопок, синтетика, одежда с наполнителем, шерсть – все эти изделия стираются при разных программах очистки.
• Внимательно изучать ярлыки на одежде и следовать прописанным в них инструкциям.
• Изделия, в которых есть замки, кнопки, пуговицы и другие похожие материалы, необходимо предварительно застегнуть.
• Все стойкие пятна предварительно рекомендуется обработать пятновыводителем, и лишь потом загружать в барабан.
• В стиральные машины Самсунг запрещается вкладывать бюстгальтеры и одежду, имеющую мелкие детали вроде крючков, страз, бусин.
• При необходимости, пользуйтесь смягчителями воды, кондиционерами, ополаскивателями и арматизаторами.

Таблица программ Самсунг: описание и обозначения

В технологичных машинах Самсунг вовсе не нужны сложные пиктограммы. Производитель позаботился о простой навигации, поэтому значки сопровождают обычно только стандартные программы.

Поэтому, чтобы разобраться в режимах, стоит запомнить названия основных функций, а не обозначения. Мы предлагаем вам ознакомиться с таблицей, в которой вы найдете описания и обозначения главных режимов стирки в машинках Самсунг.

Фото	Программа стиральной машины Самсунг	Описание	Приблизительное время*
Хлопок	«Хлопок» подойдет вам, если нужно выстирать вещи со средними или слабыми загрязнениями. Чаще всего это постельные принадлежности, нижнее белье, полотенца, рубашки и многое другое.	до 3 часов.
Синтетика	Стирайте на «Синтетике» блузы и рубашки из полиэфира и полиамида с загрязнениями малой или средней тяжести.	до 2 часов.
Ручная стирка шерсти	На «Ручной стирке шерсти» разрешено стирать исключительно шерстяные изделия. Причем, отправлять вещи в барабан можно только в том случае, если на бирке нет запрещающих значков – большинство шерстяных изделий нельзя подвергать машинной стирке. Загружать в барабан можно не более 2 кг сухого беля.	около 50 минут.
Детские вещи	Цикл идет на высоких температурах и предусматривает несколько дополнительных полосканий. Это полностью исключит с детской одежды следы любых моющих и стиральных средств.	до 2,5 часов.
Слишком загрязненные	Хлопковые изделия с сильными загрязнениями и сложными пятнами – это главные «клиенты» такого режима. Он подойдет для стирки постельного белья, скатертей и салфеток, нижнего белья, грязных полотенец, рубашек и даже джинсовых изделий.	2,5 часа.
Быстрая 29′	Стирать на «Быстро 29» стоит лишь ту одежду, которая нуждается действительно в быстрой стирке. Обычно режим используется, чтобы освежить вещи, залежавшиеся в гардеробе.	29 минут.
Отжим	Несмотря на то, что многие программы по умолчанию предусматривают отжим, вы можете выбрать отжим и в качестве отдельной функции. Обычно требуется для того, чтобы на выходе получить практически сухие вещи.	около 5 минут.
Полоскание + Отжим	«Полоскание + Отжим» используется, как и «Быстро 29» только для того, чтобы освежить, прополоскать белье. Также вы можете запускать этот режим, если забыли во время загрузки белья налить в дозатор кондиционер-ополаскиватель.	до 20 минут.

*В таблице даны примерные показатели, точные смотрите в инструкции к своей модели.

Общие рекомендации по работе со стиральными машинами Самсунг

Не смотря на то, что большинство правил эксплуатации стиральных машин обычно указаны в прилагаемой к ним инструкции, существует несколько общих рекомендаций по работе с ними:

• Устанавливать стиральную машину Самсунг следует на ровный пол, чтобы предотвратить сдвиг корпуса при отжиме.
• Загружайте барабан полностью. Так механизм не будет изнашиваться и ломаться.
• В то же время нельзя перегружать барабан. В противном случае срок эксплуатации механизма в разы сократится.
• Если нет необходимости в использовании высоких температур, снизьте показатель нагрева до 30 градусов. Это позволит сэкономить электроэнергию.
• Устанавливайте уровень отжима стиралки Самсунг в 600 – 800 оборотов. При постоянной работе на 800 и выше оборотах портятся сальник и подшипники.
• Согласно инструкции, при выборе программы селектор необходимо прокручивать только по часовой стрелке.
• После каждой стирки насухо протирайте стекло люка. Это сохранит целостность резинки и не допустит дальнейшего попадания жидкости под манжету.
• Насухо протирать стоит и саму резинку, и барабан.
• Также после стирки необходимо проветрить машину Самсунг. Для этого откройте на несколько сантиметров контейнер для загрузки порошка и оставьте в таком положении на 20 минут.
• После окончания работы выключайте стиральное устройство Самсунг из розетки. Это убережет его от перепадов напряжения.
• Периодически также стоит прочищать контейнеры для моющих средств. Сам корпус стиральной машины Самсунг, согласно инструкции, следует промывать чистящей губкой, используя мыло и теплую воду.
• Раз в месяц – два устраивайте машине Самсунг холостую стирку. Для этого забросьте в дозатор средство от накипи, плотно закройте крышку, установите высокую температуру нагрева воды и нажмите кнопку «пуск». Так основные устройства очистятся от накипи и твердых частиц.
• Раз в месяц очищайте фильтр от мелкого мусора.

Режимы работы стиральной машины Самсунг

Стиральные машины Самсунг включают в себя разнообразные программы, которые позволяют подобрать оптимальные условия для очистки той или другой материи от загрязнения. Более подробно их свойства описаны в инструкции к самому стиральному устройству. Рассмотрим существующие режимы работы в машинах Самсунг и определим их главные отличия друг от друга:

• Хлопок. Рассчитан на изделия из плотной натуральной ткани, поэтому отличается длительностью работы и высоким показателем нагрева.
• Синтетика. Температура воды невысокая, время работы на порядок меньше, нежели у предыдущего режима. Рассчитан на ткани, которые легко линяют и деформируются.
• Детские. Подразумевает сильный нагрев и несколько этапов полосканий, которые эффективно удаляют остатки моющего средства.
• Шерсть. Отличается невысоким показателем частоты оборотов.
• Интенсивная. Используется для изделий, имеющих устарелые пятна или сложные загрязнения.
• Быстрая 29`. Ускоренный процесс стирки. Освежает вещи, но не борется со сложными загрязнениями. Характеризуется большой частотой оборотов.
• Отжим. Дополнительная функция, которая помогает в результате получить практически сухие вещи.
• Экономичная стирка. При данном режиме нагрев практически не происходит, а подача жидкости минимальная. Так экономится вода и электроэнергия.
• Предварительная стирка. Порошок засыпается в два отделения и за один раз материалы проходят через два этапа очистки.
• Полоскание + отжим. Также используется для освежения вещей за 20 минут.
• Джинсы. Рассчитан на одежду из денима, которая подвержена выцветанию и линьке.
• Деликатные вещи. Используется для тонких и нежных изделий.
• Верхняя одежда. Используется для стирки одежды с наполнителями, спортивных вещей и эластичных материалов.

Некоторые модели стиральных машин Самсунг имеют дополнительные функции, которые используются для выведения сложных загрязнений, например:

• Активный спорт – борется с пятнами пота, травой и землей.
• Гигиена – справляется с пятнами жира и крови.
• Кухня – против пятен, образовавшихся во время готовки или приема пищи
• Подвижные дети – против красок, чернил, фломастеров и других стойких пятен.

Популярные вопросы

Снять защиту от детей. Стиральная машина SAMSUNG. Ирина

Samsung стиральная машина ошибка 4E. В чем причина? Что неисправно? Галина

Ошибка в стиральной машине Самсунг E6. Выключается за 10 минут после начала. Что это может быть? СЕРГЕЙ

В стиральной машине SAMSUNG выдает ошибку h3. Что это может быть? Что неисправно? Как отремонтировать? Таиса

Смотреть все вопросы

Aliona|

21 Апр 2021 09:42

Samsung wf652057w дверце не открывается, што делать?как вынимать вещи???

Ответ мастера

Слить воду через сливной фильтр и отключить машинку на 15-20 минут.

Виктор |

24 Янв 2021 20:58

Здраствуйте, интересует инструкция к стиральной машине; самсунг WW90K44205W

Ответ мастера

Виктор, такой инструкции на русском производитель не выпускал. Аналог — .

Александр|

16 Дек 2021 01:58

добрый день,на стирильной машине нет рус языка WD80T555DBE/7 Samsung,можно ли как то добавить язык?

Ответ мастера

Александр, как только производитель выпустит обязательно опубликуем эту инструкцию на русском.

Іванка|

25 Ноя 2021 17:06

Доброго дня,скажіть будь ласка у вас є інструкція до машинки Samsung SchaumAktiv wf3784

Ответ мастера

Иванка, данная машинка не выпускалась для рынка РФ и инструкции на русском к ней не существует. Производитель не выпускал.

Тетяна|

26 Авг 2021 16:51

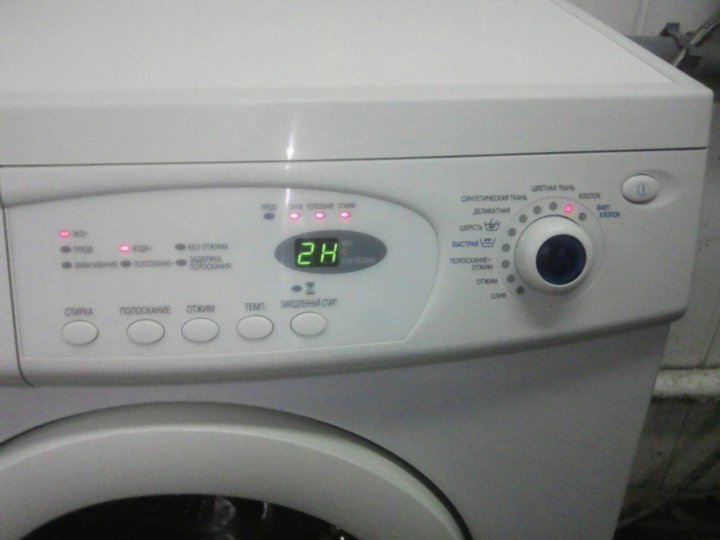

Подскажите, пожалуйста, на экране дисплея стиральной машины » Самсунг «высвечивается вместо времени стирки код 4Н,. Что это означает ? В инструкции такой записи нет. Есть 4С. Это одно и тоже?

Ответ мастера

Тетяна, это отсрочка стирки установлена на 4 часа.

Ольга |

29 Фев 2021 12:42

Здравствуйте,SAMSUNG ставлю стирку на 60 грн.(быстрая стирка), на половине стирки отключается полностью,выключаю с резетки и снова включаю её,она включается на той режим когда была остановлена. Поставила стирку на ополаскивание и отжим,машинка доделывает этот режим,стирку достаю горячую. Что Это?

Ответ мастера

Ольга, неисправность в системе нагрева воды.

Диана |

09 Янв 2021 11:28

Инструкцию на английском языке можно найти где — нибудь?)

Ответ мастера

Диана, можете воспользоваться инструкцией к АРДО 400 — . По лицензии АРДО самсунг выпускал эту машинку.

Диана |

09 Янв 2021 11:19

Здравствуйте. Подскажите пожалуйста, купила стиральную машину Samsung swf 4003e, инструкции к сожалению нет, не могу никак разобраться как им пользоваться. В интернете искала, не нашла.

Ответ мастера

Диана, данная машинка не для рынка РФ и инструкции на русском языке производитель не выпускал.

Алида|

29 Дек 2021 17:42

У меня машинка самсунг диамонд WF1590NFU, при любой функции только издаёт звук в виде «туннн» и ничего больше не делает. Воду уже слили,фильтр очистители ничего не меняется.

Ответ мастера

Алида, дверца блокируется? Вода набирается, если запустить программу?

Сергей|

10 Авг 2021 06:39

Добрый день! Стиральная машина Самсунг wf-Е592nmw. При установке детской программы на 40 гр и при выдаёт ошибку LE. Что это значит? На обычной программе хлопок стирает без ошибок

Ответ мастера

Сергей, информация по ошибке LE есть тут

Ольга|

08 Мар 2021 06:54

Здравствуйте! Стиральная машинка samsung,cтавлю на любой режим,бежит вода,,а не крутит.Проходит немного времени начинает работать.Бывает по часу по два не крутит. Иногда бывает вода с остановками бежит. И очень часто стала так работать. Обьясните пожалуйста в чем пречина?

Ответ мастера

Ольга, что вы подразумеваете под фразой «бежит вода»? Если имеется ввиду, что стиральная машина постоянно набирает и сливает воду, рекомендуем посмотреть статью Почему стиральная машина набирает и сливает, там есть полный список причин.

Аноним|

03 Апр 2021 18:59

Самсунг, после прання вмикається 5Е І заблоковується

Ответ мастера

Ошибка 5E в стиральной машине SAMSUNG — означает неисправность в системе слива воды. Подробности — .

Аноним|

05 Фев 2021 20:14

Здравствуйте.Стиральная машина автомат .самсунг.ставлю на хлопок на 2 часа.экран вращается и через несколько секунд самостоятельно время снижается на 1.45 мин.от чего это

Ответ мастера

В вашей стиральной машине может быть функция взвешивания белья, из-за этого время уменьшается — 2 часа — это при полной загрузке.

Показать еще

Поле ‘Текст сообщения’ должно быть заполнено!

Как запустить стирку в машинах Самсунг?

Сперва следует убедиться в том, что открыт вентиль подачи жидкости и сама стиральная машина включена в сеть. Если все в порядке, загрузите необходимые вещи в барабан и плотно закройте стиральную машину Самсунг. Добавьте в контейнер для моющих средств порошок, кондиционер и, при необходимости, пятновыводитель.

Следующий этап – это выбор режима. Если возникают сомнения при выборе необходимой программы, еще раз прочитайте отметки на ярлыке изделия и загляните в инструкцию по эксплуатации стирального устройства Самсунг. Со временем выбор режимов будет происходить интуитивно.

Если подходящей программы не нашлось, выставьте показатели температуры, количества оборотов и другие параметры вручную с помощью поворотного селектора. Или выберите дополнительные функции стиральной машины. После всех проделанных действий включайте кнопку «пуск».

Не останавливайте работу машины Самсунг при использовании определенного режима. Даже при отключении электричества, стиральная машина сама восстановит работу. Если прибор все же нужно срочно выключить, нажмите специальную кнопку, но ни в коем случае не вынимайте его из электросети.

Коды ошибок стиральных машин Самсунг

Те модели стиральных машин Самсунг, которые имеют дисплеи, в случае неполадок отображают на экране код ошибки. Расшифровка данного кода имеется в инструкции. Например:

• 1Е, 1С, Е7 – поломка, связанная с уровнем воды в барабане;
• ЕА, 3Е, 2Е1, 3Е2, 3Е3, 3Е4, 3С, 3С1 – 3С4 – проблемы с тахогенератором двигателя;
• Е1, 4Е, 4Е1, 4Е2, 4С, 4С2 – сбои в подаче воды;
• Е2, 5Е, 5С – неполадки в сливе жидкости;
• 8Е, 8Е1, 8С, 8С1 – проблемы с датчиком вибрации;
• UC, Е91, 9Е2, 9С – неполадки с электричеством;
• АЕ, АС, АС6 – отсутствие связи в управляющих модулях;
• bE, bE1-bE3, ВС2, ЕВ – поломка кнопок на панели управления;
• СЕ, АС, АС6 – происходит слив горячей воды;
• dE, dE1, dE2, DC, DC1, DC2, ED – неисправна дверца люка;
• FC, FE – неполадки в системе вентиляции;
• НЕ, НЕ1–НЕ3, НС, Н1, Н2, НС1, НС2, Е5, Е6 – проблемы с нагревательным элементом;
• Е9, LE, LE1, LC – происходит утечка жидкости;
• 0С, 0Е, Е3, 0F – слишком много воды в барабане;
• ТС, ТС1-ТС4, ЕС, tE1-tE3 – неполадки температурного датчика;
• ЕЕ – устройство перегрелось;
• SD, 5D, SUdS, Sud – чрезмерное образование пены.

Заключительные рекомендации по эксплуатации стиральных машин Самсунг

Фирма Самсунг характеризуется широким ассортиментом модельного ряда стиральных машин. Все они отличаются простотой в эксплуатации, универсальностью и широким диапазоном цен. Помимо основных режимов: хлопок, синтетика, экспресс-стирка, детские вещи, есть дополнительные, которые бережно очищают деликатные ткани и эффективно борются с загрязнениями, исходя из причины их появления.

С помощью кодов, которые высвечиваются на дисплее, можно быстро узнать о существующих проблемах во время работы устройства. Достаточно лишь заглянуть в инструкцию стиральной машины Самсунг.

Наиболее часто причинами возникновения поломок стиральных аппаратов Самсунг является несоблюдение правил их эксплуатации, неправильное подключение механизма или частые сбои в электрической сети. Поэтому старайтесь следовать всем прописанным в инструкции советам, проверьте правильность закрепления всех деталей механизма к электрическим и водным системам помещения. Если в доме есть проблемы с перепадами напряжения, установите отдельный автомат для защиты механизма от возможных негативных последствий.

Как скачать руководство по эксплуатации

Чтобы загрузить инструкцию по применению стиральной машины Самсунг, Укажите в поисковой строке на сайте название модели техники. Далее Вы увидите документ для скачивания в формате PDF. Кликните на PDF-изображение и нужный документ откроется в новом окне.

Также, найти сервис-мануал можно в категории производители. Выберите свою модель и перейдите по ссылке. Документ «стиральная машина Samsung инструкция по применению» скачивается в формате PDF. Все документы загружаются быстро, в хорошем качестве. Чтобы не потерять руководство, сохраните его на своем компьютере, для удобства сохраняйте на рабочем столе.

Мы предлагаем скачать мануалы абсолютно бесплатно, без регистрации на сайте и без введения паролей. Если Вы потеряли руководство пользователя к бытовой технике или купили устройство б\у, загружайте на нашем сайте файл в формате PDF.

Также, у нас есть видео-руководства, которые показывают и рассказывают, как пользоваться машинкой и как ее настраивать. Бесплатно Вы можете посмотреть видео-мануал. Смотрите и пользуйтесь стиралкой с удовольствием.

Надеемся наше руководство пользователя помогло Вам быстро освоить все функции этой бутовой техники и она прослужит Вам долго, без поломок и без постоянных ремонтов.

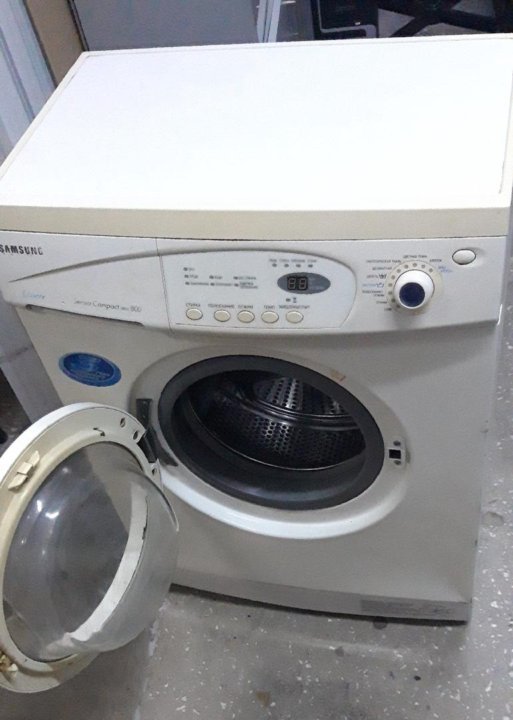

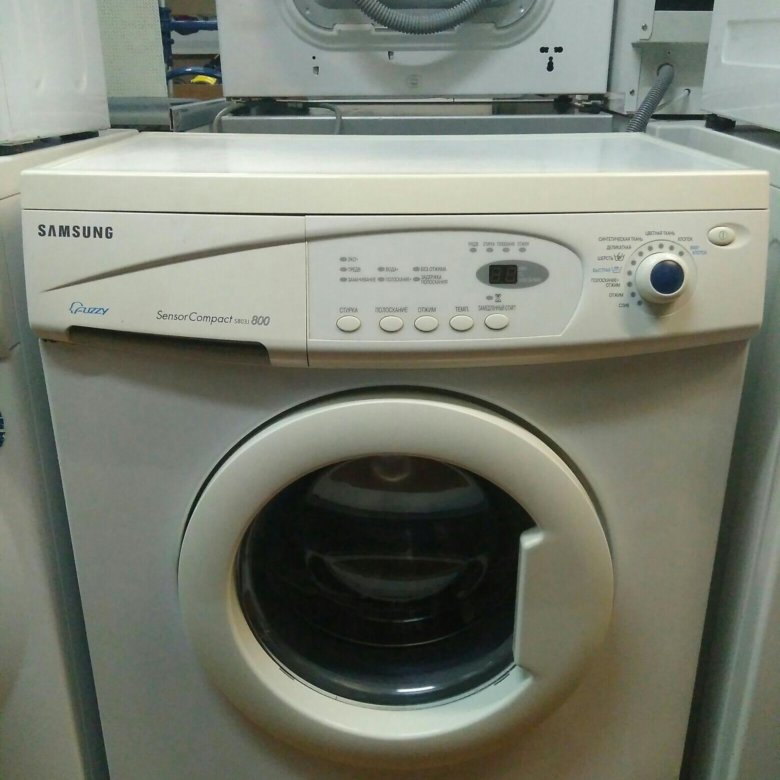

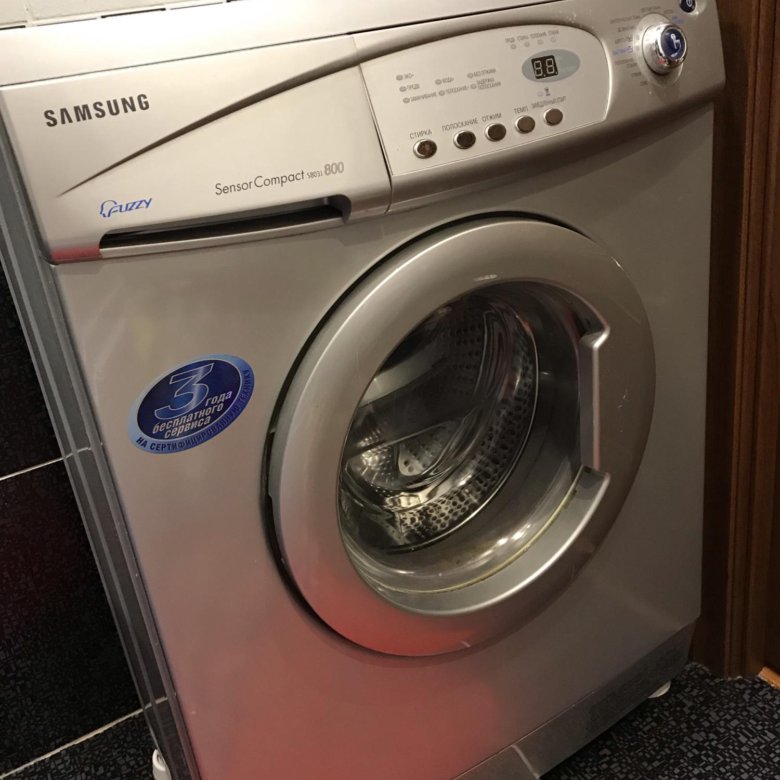

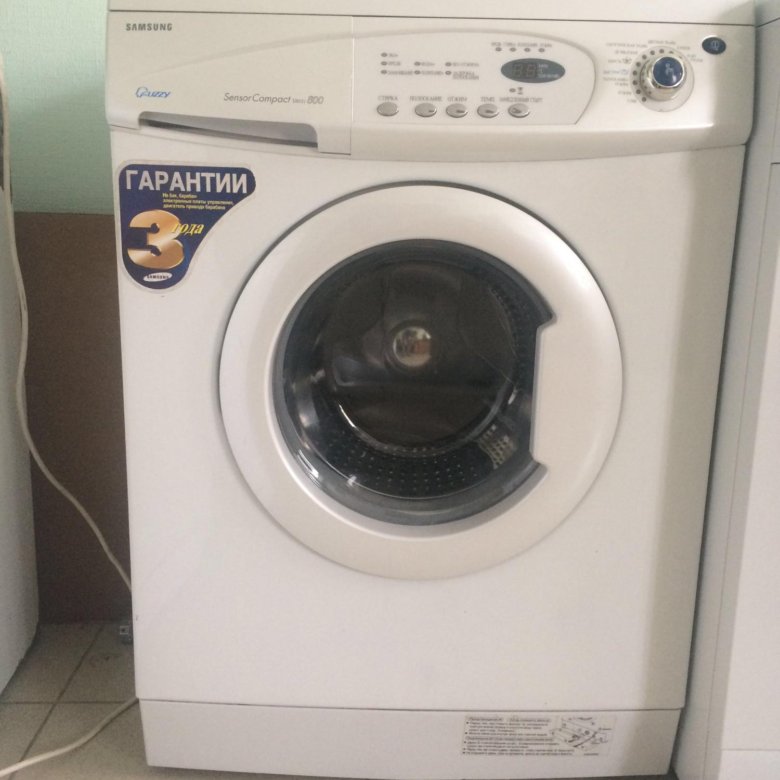

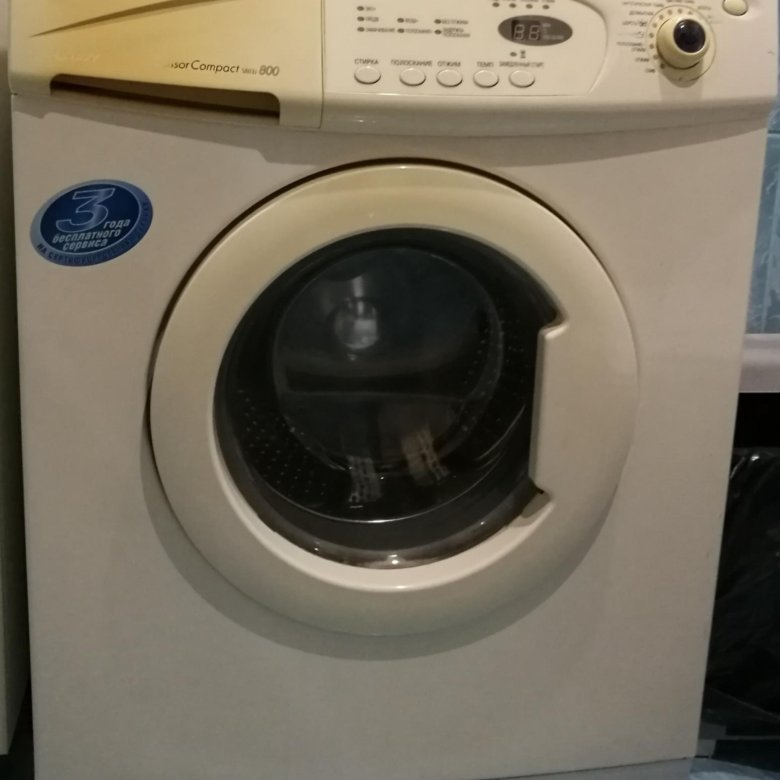

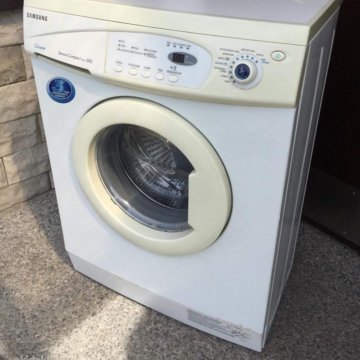

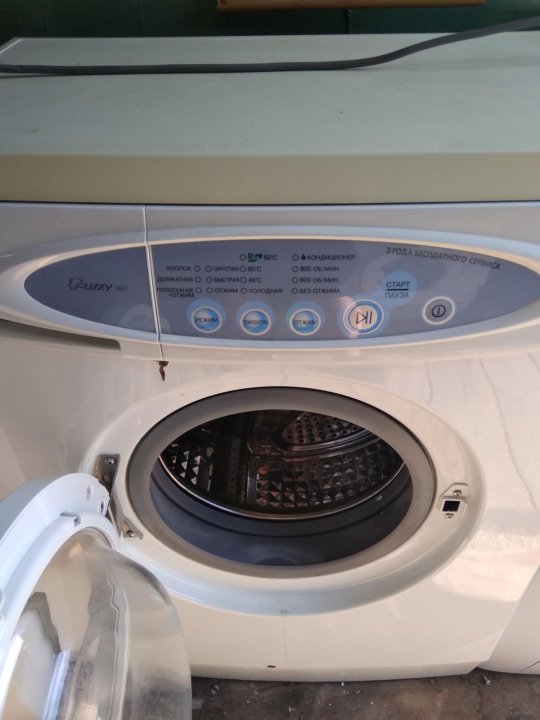

Советы по ремонту и эксплуатации СМА Самсунг S803J

_____________________________________________________________________________

_____________________________________________________________________________

• Все модели СМА Самсунг

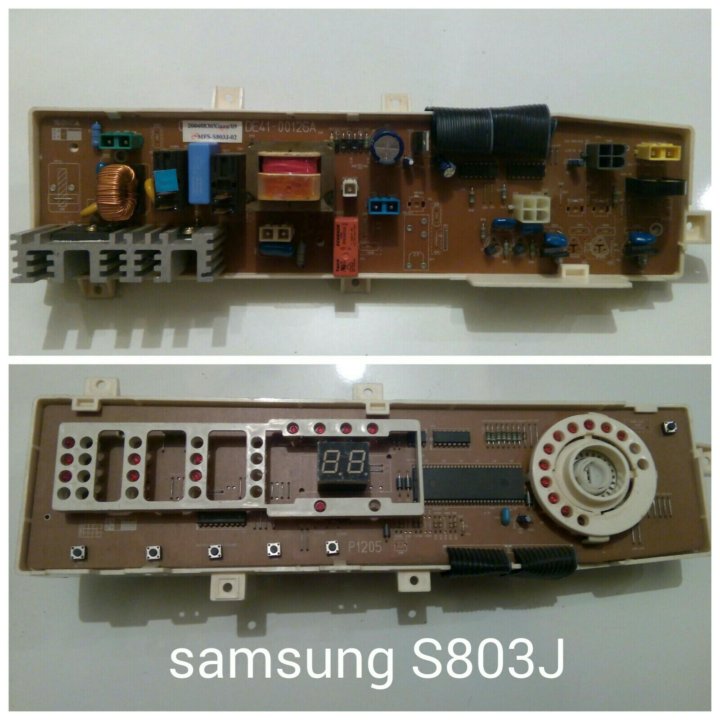

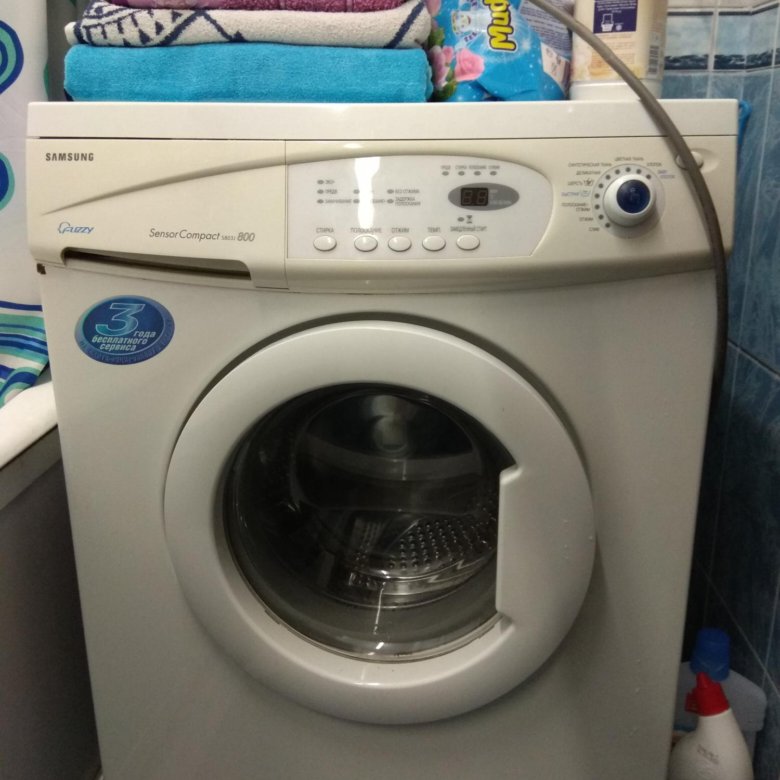

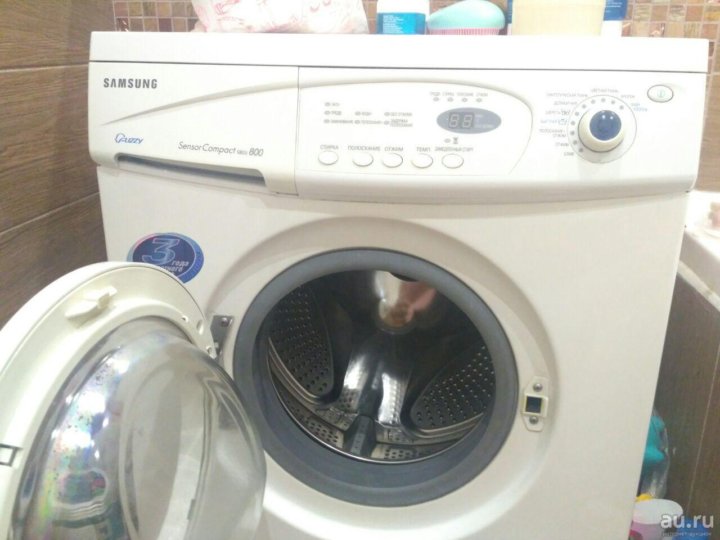

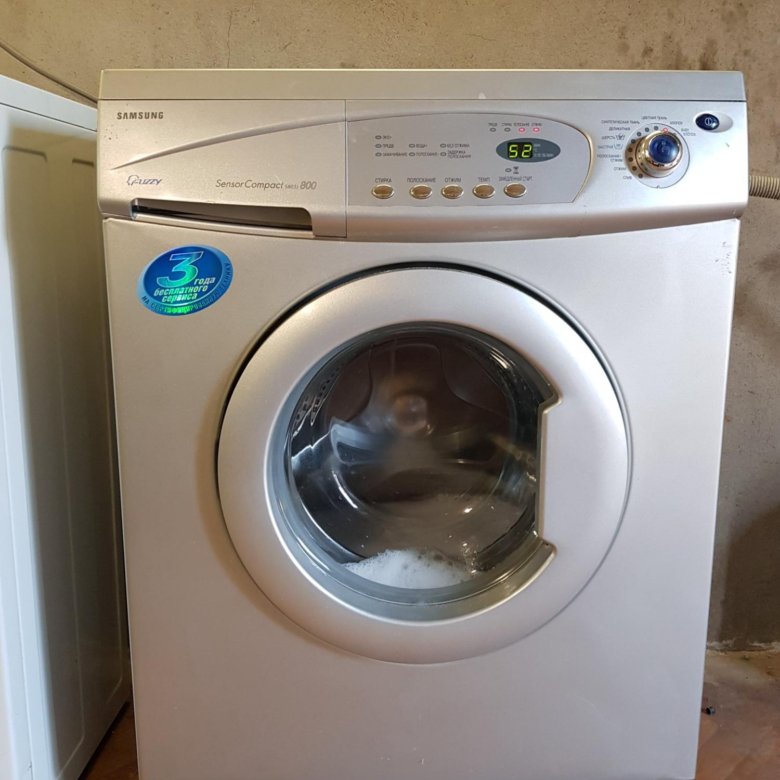

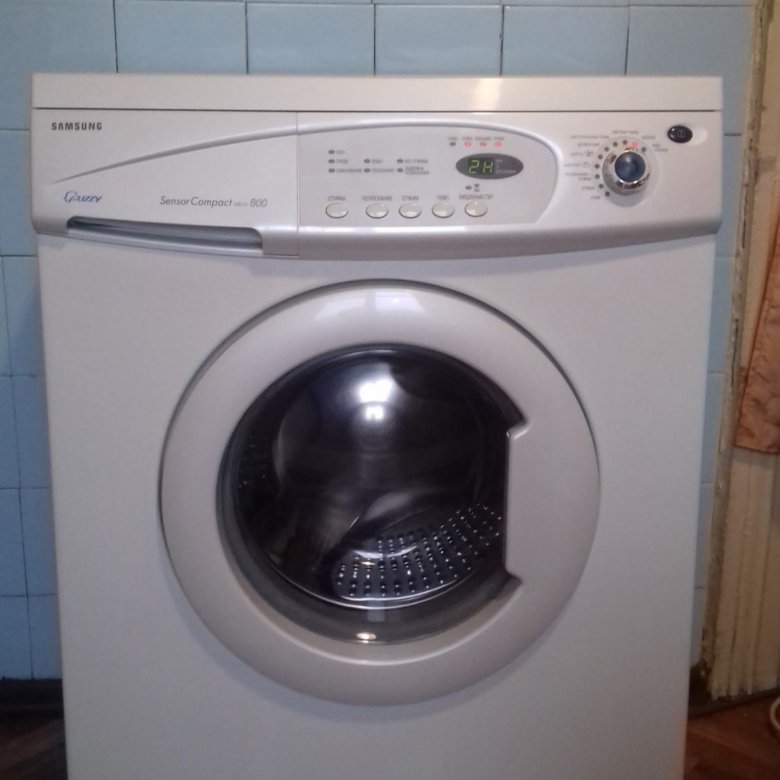

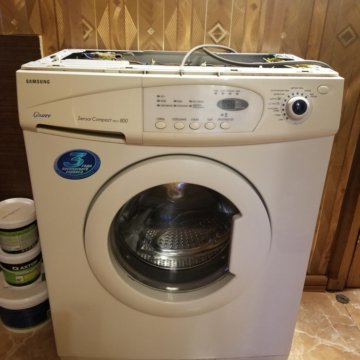

Неисправность СМА Samsung S803J Sensor Compact. Сгорел насос, через него и плата управления. При проверке выяснил, что сгорел симистор m2lz47, резистор 620 ком., а также на всякий случай я заменил микросхему (uln). При включении в розетку загорелись все светодиоды, но ни одна кнопка, не регулятор выбранных программ, ничего не реагирует на нажатие.

При повторном вкл./ выкл. загораются уже другие не все светодиоды и так каждый раз другие или вообще не горят. Кнопка вкл./ выкл. не реагирует горит и все. Что посоветуете проверить. Да забыл сказать, что насос поменял, а детали сгоревшие поменял на новые.

Процессор неисправен. Или модуль менять целиком, или сразу всю машину.

В эксплуатации стиральная машина автомат Самсунг S803J (загрузка 3,5 кг). Выдаёт ошибку — неисправен датчик уровня воды. Поменял датчик всё то же самое.

Также проверяют герметичность трубки, которая идет от датчика в бак, если всё в норме,- модуль либо на замену, либо отслеживаете по дорожкам элементы. Часто бывает плохой контакт в фишке подсоединения к прессостату – проверьте.

Стиралка не сливала, проверил помпу она исправна, стал проверять питание — ноль снял, модуль отнес электронщику (я не силен в электронике), но, как оказалось он исправен по крайней мере внешне. Ни каких повреждений и мастер тоже нечего не нашёл.

Ставлю на другую СМА все стирает, слив идет прозваниваю провода — они в порядке. Стиралка высвечивает все индикации, как положено, все крутит, заливает, нагревает, но не сливает. Помпа исправна, на неё не идет питание, хотя всю цепь до помпы прозвонил напряжение на помпу, не подается прямо с модуля (на выходе с модуля нет фазы). Я ставлю на функцию слив, она в течение 5-7 секунд думает и пишет «энд».

Сними помпу, отсоедини улитку, двумя проводами включи её в розетку. При работающей помпе, попробуй отвёрткой остановить лопасти, если это удаётся с трудом, то помпа исправна, если остановишь легко: без сопротивления, то смело её меняй, т.к. вращение помпы без нагрузки (воды), не означает, что она рабочая, с нагрузкой крутить не будет. Если всё отлично, то меняй датчик уровня воды, машина доходя до слива не получает команды об уровне воды и естественно думает что её там нет, отсюда и отсутствие слива, зачем сливать если барабан пустой, вот и вся твоя проблема. Бывали случаи перетертости шланга от датчика к барабану, эффект тот же нет слива, сними его и методом продувки заткнув выход, проверь на герметичность. В датчике стоит микросхема частенько её лупит напряжение.

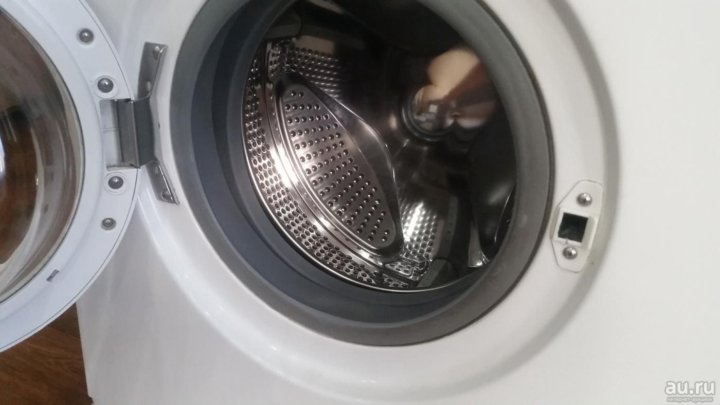

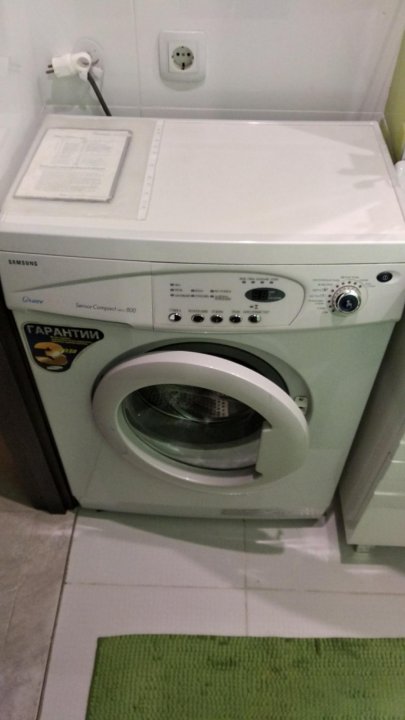

Установили СМА Samsung S803J Sensor Compact с загрузкой 3,5 кг. Произошла утечка воды, деформировалось снизу резиновое уплотнительное кольцо дверцы загрузки белья, теперь течет вода. Подскажите, пожалуйста, могу ли я поломку исправить сам, может дверца регулируется как-нибудь?

Это называется манжета люка. Исправляется заменой.

В эксплуатации такая же стиральная машинка. Не выключается ТЭН и не сливается вода. На плате управления сгорел симистор и сопротивление. Перепаяли, но эффекта ноль. Сопротивление опять сгорело. ТЭН, по-прежнему включается, как только нажимаешь кнопку включения СМА. Кто подскажет в чем причина?

Поможет ремонт или замена модуля.

СМА Самсунг S803J Сенсор Компакт. Коротнуло, из-за попадания влаги протекающих патрубков. Теперь ни отжима, ни стирки, тупо работает насос, слив работает. Не подскажете, что это за контакты, где короткое замыкание произошло. Ремонтируемое ли?

Ремонтируемо, но только специалистом. Помпу на замену и проверяйте модуль.

Не работает слив при полоскании, т.е. при стирке все нормально — сливает, при отжиме — тоже сливает, а как только переходит в режим полоскания сразу выдает ошибку Е2 и приходится сливать вручную — через черный шланг, внизу. Фильтр (тот, что внизу около этого шланга) чист. Почему не сливает — непонятно.

Проверить симистор помпы и его обвес. Заменить помпу слива. Код ошибки Е2 — нет слива воды (если спустя 10 минут после начала слива частота, выдаваемая датчиком уровня не опускается ниже, чем 25,20kГц.

Стиральная машина Samsung S803J. На 2-3 мин выскакивает ошибка Е5. Мы тоже думали тэн, т.к. не набирает воду в барабан (видимо при отсутствии нагрева срабатывает клапан на забор воды — извините, я не специалист). Но интересно то, что при пустом барабане (мы ее прогнали без белья) работаю все режимы, все этапы стирки. Так что же это? Да, некоторое время назад, недели 3, при отжиме был какой-то странный скрип и свист, похожий на неисправный подшипник. Мы открыли, посмотрели, потрогали все, что можно потрогать, не разбирая, закрыли — нормально заработала. Потом встала, когда я сильно загрузила барабан, пришлось останавливать стирку и облегчать. А вот теперь и с наполовину загруженным барабаном не крутит.

Ошибки Е5, Е6 — Проблемы с нагревом воды. Ошибка появляется, если после включения ТЭНа температура воды в баке в течение 5 минут меняется более чем на 40С, либо она в течение 10 минут меняется менее чем на 2С. В подобном случае проверяют и при необходимости заменяют ТЭН. Для сброса ошибки выключают стиралку, а затем снова включают.

Из инструкции непонятно, в чем разница между программами: хлопок — можно стирать почти все из хлопка, в том числе постельное белье, нижнее белье, рубашки. Постельное белье — в чем отличие от хлопка, где тоже стирают постельное белье? Ежедневная стирка — то же самое нижнее белье и рубашки, как и в хлопке — в чем отличие?

«Хлопок»- возможна максимальная загрузка барабана, на этой программе есть автоопределение загрузки и коррекция времени стирки. Как правило, интенсивные движения барабана, обороты отжима возможны без ограничения. «Постельное белье» — допустимая загрузка до 2 кг, более высокий уровень воды для смыва ворса и пыли, обороты отжима ограничены до 800 оборотов (уточнить в инструкции). » Повседневная стирка» — чаще всего это программа с небольшой допустимой загрузкой для освежения не сильно грязного белья ежедневной смены (рубашки, нижнее, блузки и т.д.). Продолжительность не более 50-70 мин, температура и обороты отжима не должны превышать 40С и 600-800 об. (возможны отклонения у разных производителей).

Стиральная машина Samsung Sensor Compact S803J (в работе 6-й год). Проблема возникла пару дней назад. Включаем любую программу, кроме отжима и слива, вырубается электричество в квартире. Собственный автомат и проводка у стиралки подключены с первого дня. Что это может быть, «короткое» происходит с включением тэна или другое?

У меня была токая же проблема, проверь ТЭН.

7 лет стиралка без ремонта. После разбора сливной помпы (попал предмет и слетели лопасти) начала потихоньку впадать в сбой: в режиме быстрой стирки, после самого процесса стирки не сливает и не отжимает. Помпа крутит, но слива нет. Виснет на 8-9 минуте, иногда возвращается на этап «полоскание / отжим». После разборки помпы снова и осмотра и т. д. 1 раз проходит полный цикл, на 2 стирке снова сбоит при отжиме/полоскании. Один раз выдавала ошибку Е2 — почистил, не помогло. Других ошибок не было.

Эти лопасти — несъёмная часть насоса. Меняйте насос.

Установили стиральную машину автомат S803J (загрузка 3.5 кг). Ошибка EA — запускается, заливает воду, перед тем как запустить барабан выбивает ошибку. Вдруг в момент стирки всё зависло. Ну я выключил/включил, в результате пришлось достирывать руками. Потом стал экспериментировать. Такое впечатление, что машина «зависает» (независимо от того что делает, крутит ли, откачивает воду), минут на 15, а потом отлетает по таймауту, выдавая эту EA (причём E мигает). Как быть и что делать?

Проверяйте таходатчик и двигатель.

В СМА установлена помпа askoll M47 (30w), перестала сливать воду. После того, как перечитал инструкцию, решил поменять помпу, но в нашей деревне, точно такой модели askoll нет — предлагают askoll m224 с аналогичным креплением, но там мощность двигателя 40w — в магазине уверяют, что разницы никакой. Но все-таки хотелось бы точно знать — можно ли ставить двигатель с большей мощностью — не сломается ли модуль или еще что-нибудь в стиралке после такого апгрейда?

Ставьте, все будет нормально.

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

Поиск неисправностей и поломок в СМА Самсунг

Необходим совет, как отремонтировать стиральную машину Samsung WF 7452S9 R. Случилось следующее: вышибает пробку-автомат во время запуска программных режимов полоскания или стирки. Читать далее

Как устранить поломки на стиральных машинах Beko WMN

Стиралка WMN 6510 N. При отжиме начинается сильное болтание бака и хлопанье резиновой манжетой бака. В самом начале эксплуатации в октябре 2002 года было то же самое. Вызвали мастера Читать далее

Неполадки в стиральных машинах Bosch WLG — Рекомендации по ремонту

При работе стиралки WLG20265OE на любых режимах (отжим, полоскание, стирки) при установке любых оборотов (100-1000) машинка выходит на максимальные обороты Читать далее

Вопросы по эксплуатации, неполадкам и сервису СМА АЕГ

У меня машина AEG AMS 7500i (узкая). При стирке происходит писк (скрежет), похожий на писк резины. Что это может быть и может ли это привести к ее поломке? Что нужно Читать далее

Советы по устранению неисправностей СМА Ардо

СМА SE 1010. Загремело в районе насоса, белье вышло влажным. В фильтре обнаружилась монета. Снял и разобрал насос. Оказалось, что ротор представляет собой что-то вроде Читать далее

Вопросы по эксплуатации и поломкам СМА Сименс

В работе WM10N040OE. При заборе воды в барабан, при включении, снизу сразу начинает течь вода. Шланги проверил — целые, а вот течет со всех сторон. Подскажите пожалуйста в чем проблема и как Читать далее

Неполадки, регулировки и настройки стиральных машин Whirlpool AWG

Модель AWG 223. 2 года стирала без проблем. Сейчас перестала отжимать в режиме полоскание-отжим, просто отжим. На других режимах не проверяли. Слышен сливной насос, барабан крутится, но Читать далее

Рекомендации по устранению поломок в СМА Атлант

В эксплуатации стиральная машина Атлант 50С81. Вместо полоскания включила по недосмотру экспресс-стирку и уже во время цикла попыталась переключить на полоскание без остановки агрегата Читать далее

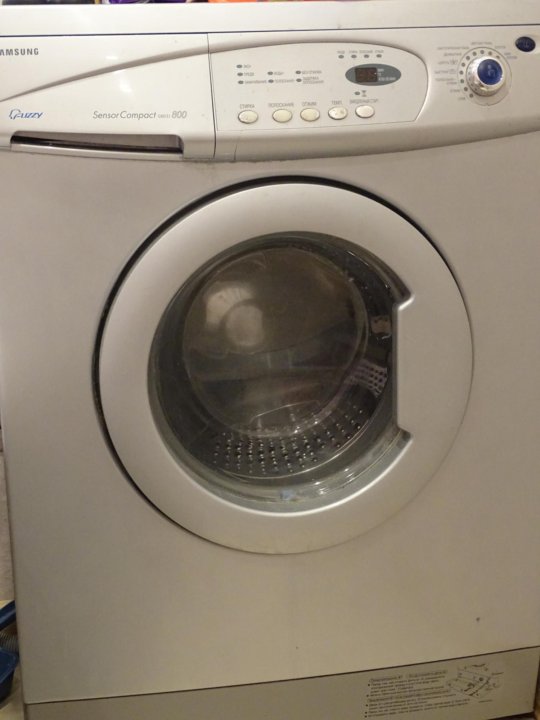

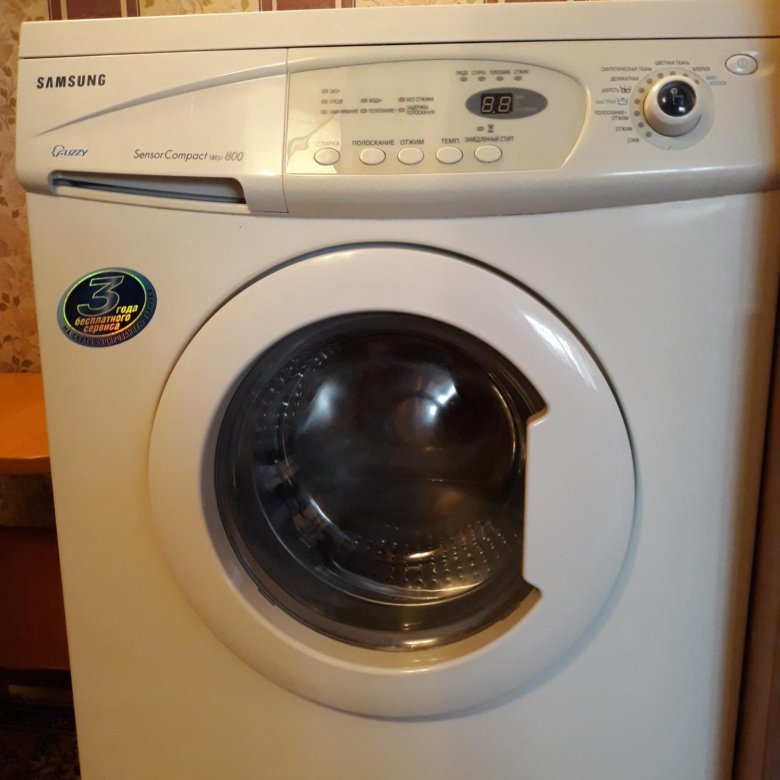

Samsung s803j 800 ремонт своими руками

Обзор кодов ошибок

Речь идёт о кодах, которые появляются на приборных панелях стиральных машинок Самсунг, если что-то не так.

• E Возникает при заливе воды. Значит, на протяжении 20 минут не удалось достичь необходимого уровня. Отключение и последующее включение агрегата должны исправить ошибку.
• E2 – часто появляется при сливе. Причина – засорение основного фильтра. Нужна его разборка.
• E3 – значит, воды слишком много. На протяжении 2 минут жидкость сливается автоматически, пользователю не нужно предпринимать никаких действий. Разборка не нужна.
• E4 – говорит о слишком большом количестве вещей внутри. Лишние надо извлечь полностью.
• E5 – когда нагрев воды в стиральной машинке Самсунг не работает.
• E6 – проблемы с работой у элемента нагрева. Придётся провести разборку.
• E7 – датчик уровень воды в баке стиральной машинки Самсунг стал неисправным.
• E8 – вода нагревается не так, как должна, согласно первоначальной программе. Неполадки с ТЭНом часто приводят к подобным проблемам. Разборка понадобится с большой вероятностью.
• E9 – более 4 раз были зафиксированы проблемы вроде утечки жидкости или слива.
• DE. DOOR – ошибки, связанные с блокировкой. Например, из-за того, что крышка люка недостаточно хорошо закрывается. Разборка не нужна.

Если  стиральная машина Самсунг установлена в помещениях с высоким уровнем влажности, со временем краска на поверхности может портиться. То же касается любых металлических деталей. В помещении тогда устанавливается осушитель, либо стиральную машинку Самсунг переустанавливают в другое место.

Влажность часто становится причиной и для неработающего дисплея. Рекомендуется при появлении проблем просушивать устройство. Если просушка не помогает – нужно только вызывать мастера для обслуживания стиральной машинки Самсунг.

Е1 – ошибка системы при заливе воды. Означает, что требуемый уровень воды при заливе не достигается в течении 20 минут. Устраняется отключением и последующим включением машины.

Е2 – ошибка при сливе. Чаще всего возникает при засорении сливного фильтра.

Е4 – слишком много вещей. Их масса не соответствует параметрам машины. Нужно извлечь лишнее.

Е5 – не работает нагрев воды.

Е6 – неисправность нагревательного элемента.

Е7 – неисправность датчика уровня воды в баке.

Е8 – нагрев воды не совпадает с выбранной программой стирки. Чаще всего по причине неполадок с ТЭН-ом.

DE, DOOR – плохая блокировка. Чаще всего – нехорошо закрытая дверца люка.

Потенциально возможные проблемы и поломки

Чтобы не прилагать излишних усилий, желательно понаблюдать за техникой и понять, в чем именно заключается ухудшение работы. Если упало общее качество стирки, при отжиме появился нехарактерный шум, а белье после отжимной процедуры так и осталось мокрым, проблему, скорее всего, следует искать в насосе.

Эти же неприятные явления провоцирует засор коммуникационных шлангов. Ко всем этим узлам подбираться лучше с передней части агрегата или снизу. Если из машинки в процессе работы пошла пена, нужно прекратить стирку, выставить программу «Слив без отжима» и дождаться, когда прибор совершит все необходимые действия и откроет дверцу.

Затем следует извлечь белье, вручную очистить внутренне пространство от пены и снова запустить стирку без отжима. Если этого не сделать, пена проникнет в двигатель или на управляющую плату, а ремонт этих узлов обойдется хозяевам в солидную сумму.

Причиной появления в стиралке обильной пены могут стать не поломки или нарушения в работе самого агрегата, а использование порошка для ручной стирки (в нем нет пеногасителей) или значительное превышение стандартной дозы моющего средства

Если устройство не набирает температуру и не прогревает воду, наиболее вероятно, что вышел из строя рабочий ТЭН. Место его расположения указано в сопроводительной технической документации. Обычно он размещается сзади, но у некоторых моделей, в зависимости от завода-производителя и внутренних конструкционных особенностей, может стоять и впереди.

Возможно, в результате использования жесткой воды на нем образовалась накипь и ее потребуется очистить. Либо, если элемент прогорел, понадобится заменить его на новый ТЭН. Процесс замены детально описан в рекомендуемой нами статье.

Если машинка стирает долго, стоит искать неисправность в электронике. Не лишним будет проверить работоспособность датчика температурного режима воды и других элементов управления. Эта же неполадка может возникнуть из-за неправильно размещенного шланга слива

За равномерный и быстрый слив жидкости из стиральной емкости отвечают прессостат или помпа. Медленно выливающаяся вода четко указывает, что эти элементы утратили работоспособность в связи с поломкой или эксплуатационным износом.

Чтобы отремонтировать их или заменить на новые, придется демонтировать боковую стенку и проникнуть в верхнюю часть, расположенную за задней панелью.

Когда сбои проявляются у барабана или подшипников, придется разобрать устройство полностью, выявить проблему, провести ремонт, а потом собрать машинку и запустить. Если стирка идет в привычном режиме, значит эксплуатацию можно продолжить

Это – лишь короткий список основных поломок, выявленных у машинок. Он актуален для всей бытовой стиральной техники, независимо от бренда и конструкционных особенностей каждого отдельно взятого прибора.

Неполадки с электроникой и программным управлением относятся к классу более сложных проблем и нуждаются в профессиональном вмешательстве. Для ликвидации поломок такого уровня, независимо от того, имеется ли еще гарантия на технику или нет, лучше обращаться в специализированный сервисный центр.

Работающие там сертифицированные мастера проведут диагностику, быстро выявят очаг неисправности и починят поврежденный электронный узел либо заменят его на новый.

Как отремонтировать, если гарантийный срок истек?

Если гарантийный срок истек, то бесплатного ремонта техники добиться не удастся. Есть два возможных пути решения проблемы: самостоятельно разобрать машину и устранить неполадку, либо обратиться за помощью к специалисту.

Разбор бытового прибора

Чтобы понять, что сломался электронный модуль его нужно извлечь и осмотреть. При детальном изучении можно увидеть на микросхеме окисленные участки и следы ожогов.

Инструкция по снятию блока:

• отключить машинку от сети;
• перекрыть кран подачи воды;
• снять крышку — она крепится на саморезах, которые находятся на обратной стороне;
• прижать центральный ограничитель и извлечь дозатор для порошка;
• выкрутить винты, которые располагаются по периметру панели управления;
• отключить фишки;
• отстегнуть защелку и снять крышку.

Снятие и диагностика платы

После того, как будет получен доступ к плате, от нее нужно отсоединить клеммы

Важно фиксировать этот процесс на видео или фото. Если после ремонта неправильно подключить электросхему, то она не будет работать

Основные этапы диагностики:

1. На поврежденных участках есть подпалины или потемнения.
2. В месте кристальной насечки крышечки конденсаторов вспухли, либо вовсе порвались.
3. Зона рядом с процессором потемнела, изменился цвет ножек, на которых крепится микросхема.

Справиться с ремонтом самостоятельно удастся в том случае, если у человека имеется опыт работы с паяльной лампой. Экспериментировать с дорогостоящей платой не следует, лучше вызвать мастера.

Способы устранения неисправностей

Чтобы понять, можно ли самостоятельно отремонтировать плату, нужно внимательно осмотреть ее. Придется протестировать параметры элементов, оценить, в каких цепях имеются нарушения. С этой задачей сможет справиться только специалист, имеющий опыт работы с микросхемами.

При условии, что плата целая, можно отремонтировать ее своими силами. Основные способы устранения неисправностей:

1. Вышли из строя датчики установки программ. Причина: засорение контактов регулятора. Он будет поворачиваться с трудом, а при прокрутке не слышен щелчок. Чтобы справиться с проблемой, нужно снять ручку и почистить ее.
2. Удаление нагара. Он появляется на стиральных машинках, которые давно эксплуатируются. Счистить скопившуюся сажу можно щеткой или кисточкой.
3. Помехи датчика замка люка. Самой распространенной причиной неисправности становятся мыльные остатки, которые скапливаются с течением времени. Справиться с проблемой просто – достаточно прочистить блок.
4. Ослабление ременного привода. Устранить неисправность можно, если подтянуть шкив.

На этом форуме делятся опытом по ремонту плат стиральной машины.

В этом видео рассматривается ремонт модуля стиральной машины Самсунг:

Замена детали

Можно приобрести рабочую плату, бывшую в употреблении. Такие детали могут быть в наличии в сервисных мастерских, у частных ремонтников. Однако гарантировать их продолжительную бесперебойную работу невозможно.

Проверка работы

Мастер проверяет работу отремонтированных элементов платы управления с помощью мультиметра. Щуп прикладывают к детали и оценивают значения, которые показывает тестер. Если он пищи или выдает 0, то случилось короткое замыкание, если 1 – обрыв.

После устранения поломок, пайки схемы, замены датчиков, резисторов и варисторов, контроллер устанавливают на место и запускают цикл стирки. При условии, что все сделано правильно, сбоев в программе быть не должно.

Устранение неполадок

Рассмотрим, как ремонтировать стиральную машину Samsung своими руками.

Машина Самсунг не откачивает воду

Нужно проверить систему слива: чаще всего причина в засоре сливного патрубка или насоса.

• Отключите машину от сети, перекройте воду.
• Отсоедините все коммуникации.
• Достаньте лоток-дозатор, нажав на фиксатор в центре.
• Откройте люк сливного фильтра на передней панели снизу.
• Слейте остатки воды и прочистите фильтр.
• Положите СМ на бок, откройте доступ ко дну.
• Обнаружив место расположения насоса и патрубка, ослабьте хомуты патрубка.
• Отсоедините провода помпы.
• Выкрутите винты крепления помпы.
• Сняв насос, проверьте его на засор.
• Снимите патрубок и промойте его от загрязнений.

Внимательно осмотрите патрубок на момент повреждений. Чаще всего он теряет герметичность в местах крепления хомута. При неисправности патрубка или насоса нужно установить новые элементы.

Нет нагрева

Для проверки и замены нужно добраться до ТЭНа. По тому, как устроена стиральная машина Самсунг, делаем вывод: чтобы достать ТЭН, нужно снять передний корпус стиралки.

Выполняем ремонт стиральной машины-автомат самостоятельно:

1. После отключения СМ от сети открутите сзади винты крепления верхней панели.
2. Вытащите лоток-дозатор. Открутите расположенные за ним болты.
3. Выкрутите остальные болты крепления и снимите панель управления стиральной машины Самсунг.
4. Снимите нижнюю панель.
5. Отогнув манжету люка, подденьте металлический хомут и снимите его.
6. Манжету уберите внутрь барабана.
7. Открутив винты блокировки двери, а также отсоединив провода, снимите переднюю панель.
8. В основании барабана находится ТЭН.
9. Отсоедините провода нагревателя.
10. Открутите центральную гайку (не до конца).
11. Продавив внутрь центральный болт, достаньте ТЭН.
12. Вытащите термостат из нагревателя.

Если термостат исправен, просто переставьте его в новый ТЭН. Установка проводится в обратном порядке, после чего ставится корпус.

Не набирает воду или заливает много воды

Причина отсутствия воды может быть в засоре. Ремонтируя стиральную машину своими руками, прежде всего:

• Покрутите запорный вентиль.
• Посмотрите, достаточный ли напор воды в кране.
• Осмотрите заливной шланг. Может, он перегнулся, перекрутился.
• Отсоедините шланг и промойте под напором из крана.
• Достаньте фильтр сеточку впускного клапана.
• Очистите его от засора.

Если же в машину поступает чрезмерное количество воды, нужно проверить заливной клапан.

1. Сняв верхнюю панель СМ, сверху у стенки вы увидите входной клапан.
2. Отсоедините провода клапана.
3. Открутите фиксирующие болты.
4. Ослабив хомуты, отсоедините шланги.

Если в целом клапан исправен, замените уплотнительные резинки. Если нет, установите новую деталь.

Износ приводного ремня

Для замены ремня нужно знать, как снять заднюю стенку стиральной машины Самсунг:

• Открутив болты, снимите заднюю панель.
• Снимите старый ремень со шкива.
• Если осмотр подтвердил износ ремня, установите новый элемент.
• Начните надевать ремень на шкив двигателя, передвигая и прокручивая шкив барабана.

Теперь вы знаете, как чинить стиральную машину без вызова мастера.

Шумная работа машины Самсунг

При стирке СМ начала сильно вибрировать, гудеть, шуметь? Проверьте правильность установки, насколько устойчиво техника стоит на полу.

Более серьезная причина шума – износ подшипника. Для его замены вам нужно знать устройство или иметь схему стиральной машины Самсунг. О смене подшипников подробно рассказано на видео:

СМА не реагирует на нажатия кнопок, не включается

Причина может быть в панели управления. Нужно проверить контакты всех кнопок, возможно они залипли, либо продавились сами клавиши.

Другая проблема кроется в электронной плате. Ремонт модуля управления в стиральной машине Самсунг – задача не из легких, поэтому лучше обратиться в сервисный центр. Конечно, перед обращением вы можете сами осмотреть плату:

• Сняв верхнюю крышку, вытащите лоток для моющих средств.
• Открутите винты, удерживающие панель управления.
• Разожмите пластиковые защелки и отсоедините провода.
• Разжав защелки блока, снимите крышку и достаньте плату.

Видимые повреждения могут выделяться прогоревшими элементами, дорожками. Если визуально ничего не заметно, обратитесь в сервис.

Изучив типичные неисправности, вы узнали, как отремонтировать и починить стиральную машину Самсунг (Samsung) своими руками.

Приступая к ремонту, не забывайте о технике безопасности. Вам поможет видео:

Источник

Вызов мастера

Обращаться к профессионалу нужно в том случае, когда самостоятельно решить проблему не удалось. Ремонт платы управления – это сложная задача, справиться с которой без специальных знаний не получится.

За помощью можно обратиться в сервисные центры, либо к частным мастерам. Контакты для конкретного населенного пункта можно найти в Интернете.

Многие ремонтники печатают объявления в газетах. Еще один вариант – воспользоваться «сарафанным радио», если есть знакомые, которые уже пользовались услугами таких специалистами.

При обращении к частным мастерам есть риск встретиться с мошенником. Поэтому прежде чем вызвать ремонтника на дом, нужно изучить отзывы в Сети. Как правило, о недобросовестных мастерах негативные комментарии встречаются на разных форумах.

Если специалист обещает бесплатный выезд и диагностику, а потом требует оплату, нужно пригрозить ему обращением в полицию.

Процесс разборки стиральной машины

Далеко не всегда возникает необходимость разбирать машину полностью, но при ремонте некоторых узлов без этого не обойтись. «Устраивать разборки» следует в таком порядке:

1. Снимается верхняя крышка: данный элемент удерживается двумя шурупами на тыльной стороне агрегата. Выкрутив их, крышку нужно подать назад на 1,5 см, после чего ее можно будет снять. На этом этапе станут доступными сетевой (противопомеховый) фильтр, реле уровня и трансформатор.
2. Далее нужно вынуть бункер-распределитель для стирального порошка и отсоединить от него три шланга, удерживаемых металлическими хомутами. Хомуты следует разжимать специальными клещами либо плоскогубцами.
3. Обнаруженный под верхней крышкой массивный противовес вынимается снизу вверх после выкручивания двух длинных болтов.
4. Снимаем переднюю панель: для этого необходимо выкрутить винты, которыми привинчена панель управления (два впереди и один справа). После этого левую сторону передней панели можно будет отсоединить при помощи отвертки. Далее вытягивают рычаг и отсоединяют цокольную панель (к модели R 6091 данный пункт не относится). Теперь нужно снять уплотнитель люка, разжав удерживающий его хомут.

После этого переднюю панель можно будет демонтировать, предварительно выкрутив 8 фиксирующих ее винтов.

На этом этапе доступными становятся ТЭН, замок люка, амортизаторы и сливной насос.

Разборка стиральной машины

Ваши последующие действия:

1. На проволочном хомуте, который прижимает к барабану резиновый кожух (посредством этой детали барабан соединяется с корпусом) нужно открутить болт.
2. Уложив машину на бок, нужно открутить 4 шурупа на нижней крышке, после чего ее можно будет снять. При этом будет получен доступ к электродвигателю и еще одному, меньшему, противовесу. Эти элементы вместе с насосом зафиксированы на амортизаторах, которые, в свою очередь, прикреплены к корпусу машинки.
3. От контактных разъемов двигателя и насоса отсоединяем подведенные к ним провода. Чтобы не забыть порядок подключения, провода до отсоединения нужно сфотографировать или как-нибудь пометить.
4. Откручиваем два болта, посредством которых амортизаторы крепятся к корпусу.
5. Откручиваем ввод для воды, расположенный под верхней крышкой. Отсоединять от него провода не нужно, так как они процессу разборки не препятствуют.
6. Чтобы демонтировать упругие подвесы, которыми барабан сверху соединен с корпусом, крючки на их концах нужно разогнуть плоскогубцами – сначала со стороны барабана, потом – со стороны корпуса. Будьте готовы к тому, что поддаются они не очень охотно.
7. Остается открутить меньший противовес и снять приводной ремень, после чего можно будет извлечь барабан.

При сборке ремень следует надевать сначала на шкив двигателя и только потом – на шкив барабана.

На что обратить внимание при выборе?

Все обзорные модели принадлежат к линейке встраиваемых электрических независимых духовых шкафов, поэтому на типе оборудования мы останавливаться не будем

Принимая решение о выборе, целесообразно обратить внимание на более важные характеристики

Стильный фасад: мишура или технологичность?

Безусловно, вам будет важно, как именно устройство впишется в общую стилистику кухни. Духовки Samsung отлично подойдут для минималистического интерьера

В холодной воде стиля hi-teck особенно ярко выделяется нержавеющая стать. Вы получите долговечность, гигиеничность, но не избавитесь от отпечатков пальцев, – их придется стирать.

Управление

Как эксперт скажу, что более удобными являются утапливаемые ручки. Они легче моются, меньше пачкаются и не влияют на внешний облик оборудования

Обратите внимание, чтобы панель управления была большой, с понятными, достаточно крупными надписями, иначе их придется расшифровывать с увеличительным стеклом. Если вы хотите приобрести модель с опцией программирования, например, Samsung NQ50H5533KS, поинтересуйтесь, предусмотрено ли там русифицированное меню

Качество дверцы

Самая подвижная часть духовки должна мягко и плавно открываться, плотно прилегать к основанию устройства. Проверьте это перед покупкой, хотя у обзорных моделей я не обнаружил нареканий в этом плане.

На качество эксплуатации влияет и остекление. Чем толще окошко, тем лучше

Это важно, когда в доме есть ребенок. Трехслойное остекление уберегает наружную поверхность от нагревания и исключит риск случайных ожогов

Конвекция и гриль

Гриль может оказаться очень полезным. Этот дополнительный нагревательный элемент поможет вам сделать аппетитной и золотистой верхнюю часть любого блюда. Я бы сразу заплатил за такую возможность. Не менее чудесный режим – конвекция. Благодаря особому распределению тепла время приготовления блюд сокращается на 20%, кроме того, режим может применяться для сушки сухофруктов. Учитывая, что в обзорных моделях предусмотрена двойная конвекция, вы получите двойную пользу.

Прочие тонкости – СВЧ, пар, подогрев

Если вы не сильно озабочены аспектом экономии, обратите внимание на дополнительные дорогостоящие режимы. Так или иначе, духовой шкаф покупается не на один десяток лет и неизвестно, что может пригодиться впоследствии

Так, Samsung NQ50H5533KS избавит от необходимости покупки микроволновой печи и пароварки. Также тут предусмотрен режим быстрого нагрева, что сократит время приготовления. Модели Samsung BTS14D4T, Samsung BFN1351T помогут правильно испечь хлеб и подготовить дрожжевое тесто для пирожков.

Очистка

Тут вы столкнетесь с гидролизной очисткой. Духовой шкаф сам распарит жиры и пригар в течение получаса. Вам придется только установить в камеру противень с водой, а после завершения программы, вся грязь удаляется влажной губкой. Метод хорош для любой электрической духовки.

Прочие проблемы и их устранение

1. Краска на корпусе покрылась пятнами, изменила цвет или начала облущиваться. На металлических деталях появилась ржавчина: подобные явления имеют место, если машина установлена в помещении с повышенной влажностью. Необходимо либо переместить ее в иное место, либо установить в помещении осушитель воздуха.
2. Дисплей не светится либо не работает вообще, или изображение на нем перестало меняться.

Причиной последнего явления может быть повышенная влажность или попадание воды внутрь. Переднюю панель нужно просушить, а машину оставить на всю ночь в сухом месте. Если просушка не помогла, придется вызывать мастера.

Конструкция и принцип действия

Полезна бывает встроенная программа «Меню», что в режиме «автомат» может готовить простые блюда. Режим работы «Гриль» бывает часто востребован, когда присутствует мощный конвектор, который обдувает продукт со всех сторон и значительно ускоряет процесс подготовки блюда. Духовки Samsung имеют следующие функции:

• наличие СВЧ;
• подсветка;
• размораживание в режиме «Автомат»;
• реле времени;
• звуковое реле;
• очистка горячим паром.

А также необходимо отметить, что в духовых шкафах от южнокорейской фирмы можно готовить сразу несколько блюд. Весь технологический процесс отражается на ЖК-дисплее. Последние годы внедрено множество инноваций, а именно:

• двойной обдув готовящегося блюда; если работает два небольших вентилятора, то время приготовления любого кушанья уменьшается на 35–45%;
• освоить работу кухонного шкафа можно в течение считаных минут;
• сборка агрегата безупречна;
• духовку можно сопрягать с работой других приборов;
• эффективная работа оборудования сокращает энергопотребление в среднем на 20%.

Принцип работы духового шкафа несложен. С помощью электрической или газовой энергии нагреваются специальные элементы, ТЭНы, которые располагаются по бокам камеры, сверху и внизу. Температурный режим регулируется с помощью механических или электронных элементов.

Духовые шкафы дифференцируются на такие два больших класса, как:

• встраиваемые устройства;
• автономные агрегаты.

К каждой единице проданного товара в комплекте прилагаются следующие элементы:

• запчасти;
• телескопические направляющие;
• противни;
• решетки.

Последовательность разборки прибора

Если вы новичок, то можно посоветовать воспользоваться камерой для съемки видео или для фотографирования рабочего процесса, чтобы не перепутать последовательность действий и потом правильно собрать машинку.

Следует помнить несколько важных правил, соблюдать которые необходимо перед началом ремонтных работ:

• необходимо слить из машинки всю воду;
• перед разборкой стиральной машинки обязательно (!) нужно обесточить прибор;
• выбрать светлое и достаточно просторное место для ремонта.

Если агрегат невозможно переместить в удобное место, то следует обеспечить максимальную освещенность рабочего места.

Первым шагом считается удаление верхней панели стиральной машины.

Снять верхнюю панель нетрудно – достаточно открутить два самореза на задней части корпуса, немного сдвинуть крышку назад, затем поднять и снять ее

Второй шаг – вынимается контейнер для порошков, это сделать нетрудно. Далее нужно снять манжету с люка

Здесь необходима осторожность. Следует поддеть отверткой стопорный хомут, снять его, а затем уже снимать уплотнительное кольцо

Делать это нужно бережно, стараясь не порвать мягкую резину.

Осторожно снимаем уплотнительное кольцо – главное, не повредить его по неосторожности. Можно затолкать манжету внутрь барабана – там она будет в безопасности. Настал черед панели управления

Для того, чтобы снять ее, нужно открутить два винта спереди панели и еще один, расположенный справа

Настал черед панели управления. Для того, чтобы снять ее, нужно открутить два винта спереди панели и еще один, расположенный справа.

Затем следует аккуратно отделить блок управления от корпуса и отложить его подальше. Панель управления можно снять и после того, как уберете манжету с люка загрузки

Далее можно приступать к демонтажу нижней передней панели. Оттянув рычаг защелки, отделяем цокольную часть фасада – доступ к сливному фильтру и шлангу для аварийного фильтра открыт. Теперь можно снять переднюю панель, открутив восемь винтов крепления. Открываются ТЭН и сливной насос.

Если в процессе ремонта требуется снять бак и барабан, то советуем не делать этого в одиночку. Обязательно привлеките к этому делу помощника. Прежде чем снимать бак, нужно обесточить нагревательный элемент, отсоединить все трубы, а также электропроводку от мотора.

Для этого необходимо положить машину на бок, затем снять 4 винта на нижней крышке. Открывается двигатель с противовесом, зафиксированным с помощью амортизаторов.

Отсоединяем проводку от разъемов

Тут важно запомнить, что к чему присоединяется, поэтому до разборки желательно все сфотографировать, чтобы потом повторить все в точности, как на снимке

Приступаем к демонтажу бака. Прежде нужно снять прикрепленные болтами противовесы, а затем и пружины, открепить амортизаторы. Лишь после этого можно вместе с помощником извлечь бак из корпуса машины

Но осталось еще отсоединить приводной ремень с двигателя. Для этого просто снимают ремень со шкива. Запомните, что при одевании ремня следует надеть приводной ремень сначала на маленький ведущий шкив, потом только надеть его на большой ведомый шкив и выровнять по центру шкива.

Преимущества и недостатки

Без оценки плюсов и минусов, характерных для маленьких электрических духовых шкафов, невозможно получить исчерпывающее представление о приборах данного класса. Поэтому я рассмотрю представленные модели именно в этом ключе.

Положительные параметры таковы:

• независимые духовые шкафы не требуют особых хлопот при монтаже;
• компактные габариты делают такие приборы уместными на небольшой кухне или там, где не хочется загромождать пространство техникой;
• высокая энергоэффективность;
• широкая функциональность – вы сможете приготовить практически любой набор блюд;
• надежность системы управления не вызывает сомнений;
• я вижу отличное качество сборки. В рамках обзора нет ни одной модели, подходящей на звание откровенного утиля;
• все производители позаботились о безопасной эксплуатации.

Среди минусов можно назвать высокую стоимость некоторых духовок, ограниченный набор опций в бюджетных вариантах. Впрочем, думаю, ложку дегтя я еще добавлю, когда посмотрю приборы на практике.

Популярные модели, их стоимость

1. Электрический духовой шкаф Samsung FQ 159 STR с независимым типом управления имеет полезный объём 42 л. Оснащен он термостатом, грилем, конвекцией, таймером, вертелом. О чистоте оборудования заботится каталитическая очистка внутренней поверхности. Технику с экономичным классом энергопотребления A можно купить за 400 у. е. Столько стоят духовые шкафы Горение.

2. Компактный духовой шкаф Samsung FQ 215 G 002 с объёмом 42 л в качестве источников нагрева оснащен СВЧ, конвекцией и грилем. Управление – сенсорное, имеются и часы. Покрытый керамической эмалью, прибор цвета черного стекла имеет 3 режима приготовления. Цена – 800 у. е. Столько же стоит настольный электрический духовой шкаф.

3. Духовой шкаф Samsung BF1N3T134 – это встраиваемый независимый прибор с объёмом камеры 65 л. Находясь на управлении утапливаемыми переключателями, духовка оснащена 6 режимами нагрева, конвекцией, грилем, дисплеем, таймером, телескопическими направляющими.

Элегантное устройство серебристого цвета для удобства потребителя имеет подсветку камеры. Стоимость его в среднем составляет 500 у. е. Столько же стоят духовые шкафы Занусси.

Это интересно: Декорируем кухню плиткой под кирпич

Ardesia HSN 040 X

Продолжаем обзор встраиваемых духовых шкафов, и следующей моделью, о которой я хочу рассказать, будет Ardesia HSN 040 X. Это прибор электрический и имеет такие габариты: высота – 59.5 см, ширина – 45 см, глубина – 55 см. Духовой шкаф серебристого цвета с черной откидной дверцей. Класс энергопотребления самый высокий – А.

Объем духового шкафа составляет 42 литра, чего вполне хватит для семьи из 2-3 человек. Функционал невелик и насчитывает 4 режима работы:

• нижний жар;
• верхний жар;
• нижний и верхний жар;
• гриль.

Управление аппаратом производится посредством трех поворотных переключателей, которые отвечают за температуру в духовом шкафу, режим работы и время приготовления. Вы имеете возможность четко контролировать время приготовления – шкала таймера рассчитана от 5 до 55 минут с пятиминутным интервалом. Максимальная температура нагрева духовки составляет 250 градусов.

Ardesia HSN 040 GX 1

Ardesia HSN 040 GX 3

Духовка имеет функцию гидролизной очистки, то есть очистки паром, что значительно упростит уход за ней. Есть подсветка, поэтому можно наблюдать за приготовлением блюда не открывая дверцы. В Ardesia HSN 040 X предусмотрена функция охлаждения воздухом типа «тангенциальное охлаждение» – это обдув корпуса устройства воздухом, который предупреждает сильный нагрев прибора и стоящей около него мебели.

К основным достоинствам Ardesia HSN 040 X я отнесу:

• лаконичный дизайн;
• удобное управление;
• таймер с возможностью отключения:
• хорошее качество сборки;
• есть все необходимое для комфортной работы с прибором.

Особых недостатков я не отметил.

Купити запчастини для пральної машини Samsung S803J (S803JGP/YLP) — деталі для Samsung S803J (S803JGP/YLP) в Україні

Каталог товарів:

• Новини
• Огляди
• Статті

Новини:

23 Серпня 2022

Графік роботи інтернет-магазину «Майстер Плюс» на 24.08.2022

13 Липня 2022

Кожен наш клієнт допомагає ЗСУ

Інші новини

Огляди

Відео: Ремонт помпи пральної машини Miele

Відео: Знімач для шківів моторів пральних машин

Інші огляди

Статті та вiдео:

21 Вересня 2022

Майстер Плюс офіційний дистриб’ютор ТМ Електролюкс

20 Вересня 2022

Звіт витрат фонду для ЗСУ за період з 08.09. по 15.09.2022

Інші статті

Бренди:

Активатор (ребро барабана) Samsung DC66-00129A

ціна: 366 UAH

Артикул: 1.68.0108

є в наявності

Додати в кошик

Амортизатор 100N Samsung (Виробництво ANSA — Італія)

ціна: 126 UAH

10 відгуків

Артикул: 1. 22.0011

є в наявності

Додати в кошик

Амортизатор 100N Samsung DC66-00343G Original

ціна: 127 UAH

38 відгуків

Артикул: 1.22.0006

є в наявності

Додати в кошик

Амортизатор 60N Samsung DC66-00343F

ціна: 130 UAH

15 відгуків

Артикул: 1.22.0061

є в наявності

Додати в кошик

Амортизатор Samsung 80N DC66-00421A

ціна: 251 UAH

Артикул: 1.22.0063

немає в наявності

Додати в кошик

Болт M8*25 мм нержавійка

ціна: 11.1 UAH

2 відгука

Артикул: 51.119.0004

є в наявності

Додати в кошик

Болт кріплення хрестовини Samsung 6011-001492 Original

ціна: 152 UAH

Артикул: 1.119.0024

немає в наявності

Додати в кошик

Завіс (петля) люка Samsung DC97-00100C

ціна: 695 UAH

Артикул: 1. 15.0019

є в наявності

Додати в кошик

Задня частина бака Samsung DC97-10977L

ціна: 2856 UAH

Артикул: 1.37.0231

під замовлення

Додати в кошик

Замок (ПБЛ) старого зразка Samsung DC61-20205B

ціна: 378 UAH

5 відгуків

Артикул: 1.23.0009

немає в наявності

Додати в кошик

Зливний шланг DC97-00139Y

ціна: 503 UAH

Артикул: 1.60.0004

під замовлення

Додати в кошик

Клапан впускний 3/180 універсальний

ціна: 367 UAH

Артикул: 1.5.0005

є в наявності

Додати в кошик

Комплект підшипників SKF і сальник для пральної машини Samsung (203 + 204 + 25-50.55-10/12 + Мастило)

ціна: 363 UAH

33 відгука

Артикул: 1.13.0177

є в наявності

Додати в кошик

Мотор Samsung DC31-00002H

ціна: 6805 UAH

8 відгуків

Артикул: 1. 29.0009

під замовлення

Додати в кошик

Ніжка в зборі Samsung DC97-00920E

ціна: 86.8 UAH

4 відгука

Артикул: 1.45.0007

є в наявності

Додати в кошик

Насос (помпа) Askoll Mod. M224XP / M231XP (мідна котушка)

ціна: 319 UAH

279 відгуків

Артикул: 1.6.0001

є в наявності

Додати в кошик

Пральна машина Samsung S803J (S803JGP2/YLW)

Пральна машина Samsung S803J (S803JGP2U/YLW)

Пральна машина Samsung S803J (S803JGS/YLP)

Пральна машина Samsung S803J (S803JGS2/YLW)

Пральна машина Samsung S803J (S803JGS2U/YLW)

Пральна машина Samsung S803J (S803JGSE/YLR)

Пральна машина Samsung S803J (S803JGW/YLP)

Пральна машина Samsung S803J (S803JGW/YLW)

Пральна машина Samsung S803J (S803JGW2/YLW)

Пральна машина Samsung S803J (S803JGWE/YLR)

Пральна машина Samsung S821 (S821GWSU/YLW)

Пральна машина Samsung SWF-P10 (SWF-P10GWE/YLR)

Пральна машина Samsung SWF-P1201 (SWF-P1201D/YLT)

Пральна машина Samsung SWT50B3P (SWT50B3PIW/YOE)

Пральна машина Samsung SWT50B3P (SWT50B3PIW/YOG)

Пральна машина Samsung SWT50B3P (SWT50B3PIW/YOH)

Пральна машина Samsung SWT50B3P (SWT50B3PIW/YOM)

Пральна машина Samsung SWT65A2P (SWT65A2PIW/YOE)

Пральна машина Samsung SWT65C1P (SWT65C1PIW/YOG)

Пральна машина Samsung SWT65C1P (SWT65C1PIW/YOH)

Пральна машина Samsung SWT65C2P (SWT65C2PIW/YLY)

Пральна машина Samsung SWT65C2P (SWT65C2PIW/YOG)

Пральна машина Samsung SWT65C2P (SWT65C2PIW/YOH)

Пральна машина Samsung SWT65D1PIW/YOG

Пральна машина Samsung SWT65D2PIW/YOG

Пральна машина Samsung SWT65D2PIW/YOH

Пральна машина Samsung SWT70B1PIW/YOE

Пральна машина Samsung WA70K1PIW/XEZ

Пральна машина Samsung WA70K1PIW/YLP

Пральна машина Samsung WA75K2SPIW/XEZ

Инструкции по эксплуатации из категории Стиральные машины Samsung — ManualsBase.

com

Ad
1	Руководство пользователя Samsung B1013J	Самсунг Б1013Дж
2	Руководство пользователя Samsung B1045A	Самсунг Б1045А
3	Руководство пользователя Samsung B1015J	Самсунг Б1015Дж
4	Руководство пользователя Samsung B1113J	Самсунг B1113J
5	Руководство пользователя Samsung B1045A(V/S/C)	Самсунг Б1045А(В/С/К)
6	Руководство пользователя Samsung B1115J	Самсунг Б1115Дж
7	Руководство пользователя Samsung B1213J	Самсунг Б1213Дж
8	Руководство пользователя Samsung B1245A	Самсунг Б1245А
9	Руководство пользователя Samsung B1113J B913J	Самсунг Б1113Дж Б913Дж
10	Руководство пользователя Samsung B1215J	Самсунг Б1215Дж
11	Руководство пользователя Samsung B1245A(V/S/C)	Самсунг Б1245А(В/С/К)
12	Руководство пользователя Samsung B1245(V/S)	Самсунг Б1245(В/С)
13	Руководство пользователя Samsung B1045(V/S)	Самсунг Б1045(В/С)
14	Руководство пользователя Samsung B1245AS	Самсунг Б1245АС
15	Руководство пользователя Samsung B1313J	Самсунг Б1313Дж
16	Руководство пользователя Samsung B1413J	Самсунг B1413J
17	Руководство пользователя Samsung B1315J	Самсунг Б1315Дж
18	Руководство пользователя Samsung B1445(V/S)	Самсунг Б1445(В/С)
19	Руководство пользователя Samsung B1415J	Самсунг Б1415Дж
20	Руководство пользователя Samsung B1445A(V/S/C)	Самсунг Б1445А(В/С/К)
21	Руководство пользователя Samsung B815J	Самсунг Б815Дж
22	Руководство пользователя Samsung B1513J	Самсунг Б1513Дж
23	Руководство пользователя Samsung B1515J	Самсунг Б1515Дж
24	Руководство пользователя Samsung B1445A	Самсунг Б1445А
25	Руководство пользователя Samsung B813J	Самсунг Б813Дж
26	Самсунг Б915J руководство пользователя	Самсунг Б915Дж
27	Руководство пользователя Samsung B1445AV	Самсунг Б1445АВ
28	Руководство пользователя Samsung B913J	Самсунг B913J
29	Руководство пользователя Samsung C1235	Самсунг C1235
30	Руководство пользователя Samsung DC68-01518Q	Самсунг DC68-01518Q
31	Руководство пользователя Samsung DC68-02657F	Самсунг DC68-02657F
32	Руководство пользователя Samsung DC68-02347B-FR	Самсунг DC68-02347B-FR
33	Руководство пользователя Samsung DC68-02154A	Самсунг DC68-02154A
34	Руководство пользователя Samsung C835	Самсунг С835
35	Руководство пользователя Samsung F1045(V/S)	Самсунг Ф1045(В/С)
36	Руководство пользователя барабанной стиральной машины Samsung	Барабанная стиральная машина Samsung
37	Руководство пользователя Samsung F1043/F843	Самсунг Ф1043/Ф843
38	Руководство пользователя Samsung F1043	Самсунг Ф1043
39	Руководство пользователя Samsung DC68-01922A	Самсунг DC68-01922A
40	Руководство пользователя Samsung F1045A	Самсунг F1045A
41	Samsung Energy Star 3,6 куб. футов Стиральная машина с фронтальной загрузкой с VRT WF365BTBGWR Руководство пользователя	Samsung Energy Star 3,6 куб. футов Стиральная машина с фронтальной загрузкой VRT WF365BTBGWR
42	Samsung Energy Star 4,5 Cu. футов Стиральная машина с вертикальной загрузкой Стиральная машина с вертикальной загрузкой со стеклянной крышкой и технологией AquaJet WA456DRHDWR, руководство пользователя	Samsung Energy Star 4,5 Cu. футов Стиральная машина с вертикальной загрузкой Стиральная машина с вертикальной загрузкой со стеклянной крышкой и технологией AquaJet WA456DRHDWR
43	Руководство пользователя Samsung F1245A(V/S/C)	Самсунг Ф1245А(В/С/К)
44	Руководство пользователя Samsung F1245(V/S)	Самсунг Ф1245(В/С)
45	Руководство пользователя Samsung h2255A	Самсунг h2255A
46	Руководство пользователя Samsung F1245A	Самсунг Ф1245А
47	Руководство пользователя Samsung F1245AV	Самсунг Ф1245АВ
48	Руководство пользователя Samsung h2245A h2290A	Самсунг h2245A h2290A
49	Руководство пользователя Samsung J853 (V/S)	Самсунг J853 (В/С)
50	Руководство пользователя Samsung J1053 (V/S)	Самсунг J1053 (В/С)
51	Руководство пользователя Samsung F843	Самсунг F843
52	Руководство пользователя Samsung J1253 (V/S)	Самсунг J1253 (В/С)
53	Руководство пользователя Samsung J1453 (V/S)	Самсунг J1453 (В/С)
54	Руководство пользователя Samsung P1001	Самсунг П1001
55	Руководство пользователя Samsung J1043/J843	Самсунг J1043/J843
56	Руководство пользователя Samsung MAYTAG WF316L	Самсунг МАЙТАГ WF316L
57	Руководство пользователя Samsung P1053S	Самсунг П1053С
58	Руководство пользователя Samsung P1053	Самсунг П1053
59	Руководство пользователя Samsung P1043/P843	Самсунг P1043/P843
60	Руководство пользователя Samsung P1203J	Самсунг P1203J
61	Руководство пользователя Samsung P1243	Самсунг П1243
62	Руководство пользователя Samsung P1205J	Самсунг P1205J
63	Руководство пользователя Samsung P1005j	Самсунг П1005дж
64	Руководство пользователя Samsung P1003J(P1070)	Самсунг P1003J(P1070)
65	Руководство пользователя Samsung P1201	Самсунг П1201
66	Руководство пользователя Samsung P1253S	Самсунг P1253S
67	Руководство пользователя Samsung P1003J	Самсунг П1003Дж
68	Руководство пользователя Samsung P1403J	Самсунг P1403J
69	Руководство пользователя Samsung P1253	Самсунг П1253
70	Руководство пользователя Samsung P1405J	Самсунг P1405J
71	Руководство пользователя Samsung P1401	Самсунг П1401
72	Руководство пользователя Samsung p1453	Самсунг p1453
73	Руководство пользователя Samsung P1453S	Самсунг P1453S
74	Руководство пользователя Samsung P801	Самсунг П801
75	Руководство пользователя Samsung P803J	Самсунг П803Дж
76	Руководство пользователя Samsung P805J	Самсунг П805Дж
77	Руководство пользователя Samsung P853S	Самсунг П853С
78	Руководство пользователя Samsung P853	Самсунг Р853
79	Руководство пользователя Samsung Q1235(C/S/V)	Самсунг Q1235(К/С/В)
80	Руководство пользователя Samsung Q1044	Самсунг Q1044
81	Руководство пользователя Samsung Q1044(C/S/V)	Самсунг Q1044(К/С/В)
82	Руководство пользователя Samsung Q1236(C/S/V)	Самсунг Q1236(К/С/В)
83	Руководство пользователя Samsung Q1244(C/S/V)	Самсунг Q1244(К/С/В)
84	Руководство пользователя Samsung Q1044A	Самсунг Q1044A
85	Руководство пользователя Samsung Q1244	Самсунг Q1244
86	Руководство пользователя Samsung Q1435(C/S/V)	Самсунг Q1435(К/С/В)
87	Руководство пользователя Samsung Q1457(T/S/V)	Самсунг К1457(Т/С/В)
88	Руководство пользователя Samsung Q1436(C/S/V)	Самсунг Q1436(К/С/В)
89	Руководство пользователя Samsung Q1457A(V/T/S)	Самсунг К1457А(В/Т/С)
90	Руководство пользователя Samsung Q844(C/S/V)	Самсунг Q844(К/С/В)
91	Руководство пользователя Samsung Q1636(C/S/V)	Самсунг Q1636(К/С/В)
92	Руководство пользователя Samsung Q1657A(V/T/S)	Самсунг К1657А (В/Т/С)
93	Руководство пользователя Samsung Q1657(T/S/V)	Самсунг К1657(Т/С/В)
94	Руководство пользователя Samsung R1045A	Самсунг Р1045А
95	Руководство пользователя Samsung Q844	Самсунг Q844
96	Руководство пользователя Samsung R1043/R843	Самсунг Р1043/Р843
97	Руководство пользователя Samsung R1045A(V/S/C)	Самсунг Р1045А(В/С/К)
98	Руководство пользователя Samsung Q844A	Самсунг Q844A
99	Руководство пользователя Samsung R1043	Самсунг Р1043
100	Руководство пользователя Samsung R1245A(V/S/C)	Самсунг Р1245А(В/С/К)
101	Руководство пользователя Samsung R843	Самсунг Р843
102	Руководство пользователя Samsung S1003J	Самсунг С1003Дж
103	Руководство пользователя Samsung S1043	Самсунг С1043
104	Руководство пользователя Samsung R1245AV	Самсунг Р1245АВ
105	Руководство пользователя Samsung S803J	Самсунг С803Дж
106	Руководство пользователя Samsung S1043/S843	Самсунг С1043/С843
107	Руководство пользователя Samsung S1005J	Самсунг С1005Дж
108	Руководство пользователя Samsung S821	Самсунг С821
109	Руководство пользователя Samsung S805J	Самсунг С805Дж
110	Руководство пользователя Samsung S621	Самсунг С621
111	Руководство пользователя стиральной машины Samsung P843	Samsung Стиральная машина Samsung P843
112	Руководство пользователя Samsung S843	Самсунг С843
113	Руководство пользователя стиральной машины Samsung R1031GWS YLR	Samsung Стиральная машина Samsung R1031GWS YLR
114	Руководство пользователя стиральной машины Samsung SWV-1200F	Samsung Стиральная машина Samsung SWV-1200F
115	Руководство пользователя стиральной машины Samsung WF10724	Samsung Стиральная машина Samsung WF10724
116	Руководство пользователя стиральной машины Samsung WF10794	Samsung Стиральная машина Samsung WF10794
117	Руководство пользователя стиральной машины Samsung WF10884	Samsung Стиральная машина Samsung WF10884
118	Руководство пользователя стиральной машины Samsung WF10784	Samsung Стиральная машина Samsung WF10784
119	Руководство пользователя стиральной машины Samsung WF10894	Samsung Стиральная машина Samsung WF10894
120	Руководство пользователя стиральной машины Samsung WF10734	Samsung Стиральная машина Samsung WF10734
121	Руководство пользователя стиральной машины Samsung WF10764	Samsung Стиральная машина Samsung WF10764
122	Руководство пользователя стиральной машины Samsung WF10824	Samsung Стиральная машина Samsung WF10824
123	Руководство пользователя стиральной машины Samsung WF435ATGJRA	Samsung Стиральная машина Samsung WF435ATGJRA
124	Руководство пользователя стиральной машины Samsung WF435ATGJWR	Samsung Стиральная машина Samsung WF435ATGJWR
125	Руководство пользователя стиральной машины Samsung SilverCare Silver Care	Средство для ухода за серебром Samsung SilverCare
126	Руководство пользователя стиральной машины Samsung SilverCare	Стиральная машина Samsung SilverCare
127	Руководство пользователя Samsung SilverCare WF306BAW	Samsung SilverCare WF306BAW
128	Руководство пользователя Samsung SilverCare WF316HAC	Samsung SilverCare WF316HAC
129	Руководство пользователя Samsung SilverCare WF326LAS	Samsung SilverCare WF326LAS
130	Руководство пользователя Samsung SK-3A1	Самсунг СК-3А1
131	Руководство пользователя стиральной машины Samsung WF70F7E6P4W	Samsung Стиральная машина Samsung WF70F7E6P4W
132	Руководство пользователя Samsung SK-XAA	Самсунг СК-ХАА
133	Руководство пользователя стиральной машины Samsung WA50F9A8DSP	Samsung Стиральная машина Samsung WA50F9A8DSP
134	Руководство пользователя Samsung SK-4A	Самсунг СК-4А
135	Руководство пользователя Samsung SW-T65A1(P)	Самсунг SW-T65A1(P)
136	Руководство пользователя стиральной машины Samsung WA50F9A8DSW	Samsung Стиральная машина Samsung WA50F9A8DSW
137	Руководство пользователя Samsung SW-T65C1(P)	Самсунг SW-T65C1(P)
138	Руководство пользователя Samsung SW-T65B1(P)	Самсунг SW-T65B1(P)
139	Руководство пользователя Samsung SW51ASP	Самсунг SW51ASP
140	Руководство пользователя Samsung SW52ASP	Самсунг SW52ASP
141	Руководство пользователя Samsung SW55USP	Самсунг SW55USP
142	Руководство пользователя Samsung SW55APP3	Самсунг SW55APP3
143	Руководство пользователя Samsung SW62ASP	Самсунг SW62ASP
144	Руководство пользователя Samsung SW56APPI	Самсунг SW56APPI
145	Руководство пользователя Samsung SW55APP2	Самсунг SW55APP2
146	Руководство пользователя Samsung SW61ASP	Самсунг SW61ASP
147	Руководство пользователя Samsung SW65V9W	Самсунг SW65V9W
148	Руководство пользователя Samsung SW65ASP2	Самсунг SW65ASP2
149	Руководство пользователя Samsung SW75USP	Самсунг SW75USP
150	Руководство пользователя Samsung SW57APP	Samsung SW57APP
151	Руководство пользователя Samsung SW65USP	Самсунг SW65USP
152	Руководство пользователя Samsung SW68ASP	Самсунг SW68ASP
153	Руководство пользователя Samsung SW80ASP	Самсунг SW80ASP
154	Руководство пользователя Samsung SW81ASP	Самсунг SW81ASP
155	Руководство пользователя Samsung SWF-P12	Samsung SWF-P12
156	Руководство пользователя Samsung SW80USP	Самсунг SW80USP
157	Руководство пользователя Samsung SWF-P14	Самсунг SWF-P14
158	Руководство пользователя Samsung SWV-1200F	Самсунг SWV-1200F
159	Руководство пользователя Samsung SWF-P10	Samsung SWF-P10
160	Руководство пользователя Samsung SW95ASP	Самсунг SW95ASP
161	Руководство пользователя Samsung SWF-P8	Самсунг SWF-P8
162	Руководство пользователя Samsung WA1346D0	Самсунг WA1346D0
163	Руководство пользователя Samsung WA10K2Q	Самсунг WA10K2Q
164	Руководство пользователя Samsung W/V/S/C/R WF7602NA	Samsung W/V/S/C/R WF7602NA
165	Руководство пользователя Samsung WA1646D0	Самсунг WA1646D0
166	Руководство пользователя Samsung WA484DSHASU	Самсунг WA484DSHASU
167	Руководство пользователя Samsung WA70R3	Самсунг WA70R3
168	Руководство пользователя Samsung WA80R3	Самсунг WA80R3
169	Руководство пользователя Samsung WA50F9A6DSW	Самсунг WA50F9A6DSW
170	Руководство пользователя Samsung WA80V3	Самсунг WA80V3
171	Руководство пользователя Samsung WA85U3	Самсунг WA85U3
172	Руководство пользователя Samsung WA85V3	Самсунг WA85V3
173	Руководство пользователя Samsung WA88U3	Самсунг WA88U3
174	Руководство пользователя Samsung WA80U3	Самсунг WA80U3
175	Руководство пользователя Samsung WA70K2P	Самсунг WA70K2P
176	Руководство пользователя Samsung WA90V3	Самсунг WA90V3
177	Руководство пользователя Samsung WA95U3	Самсунг WA95U3
178	Руководство пользователя Samsung WA91V3	Самсунг WA91V3
179	Руководство пользователя Samsung WA90U3	Самсунг WA90U3
180	Руководство пользователя Samsung Washing Maching WF363	Стиральная машинка Samsung WF363
181	Руководство пользователя Samsung Washing Maching WF365	Стиральная машинка Samsung WF365
182	Руководство пользователя Samsung Washing Maching WF361	Стиральная машинка Samsung WF361
183	Руководство пользователя стиральной машины Samsung WF393BTPAWR	Стиральная машина Samsung WF393BTPAWR
184	Руководство пользователя Samsung WD-Q1255	Samsung WD-Q1255
185	Руководство пользователя Samsung Washing Maching	Стиральная машинка Samsung
186	Руководство пользователя Samsung WD-Q1255S	Самсунг WD-Q1255S
187	Руководство пользователя Samsung WD-Q1255V	Самсунг WD-Q1255V
188	Руководство пользователя Samsung WD6122CKC	Самсунг WD6122CKC
189	Руководство пользователя Samsung WD6122CKS	Самсунг WD6122CKS
190	Руководство пользователя Samsung WD8122CVB	Самсунг WD8122CVB
191	Руководство пользователя Samsung WD8122CVC	Самсунг WD8122CVC
192	Руководство пользователя Samsung WD8122CVW	Самсунг WD8122CVW
193	Руководство пользователя Samsung WD8122CVD	Самсунг WD8122CVD
194	Руководство пользователя Samsung WE357A7S	Самсунг WE357A7S
195	Руководство пользователя Samsung WF-B1461	Самсунг WF-B1461
196	Руководство пользователя Samsung WE357A7W	Самсунг WE357A7W
197	Руководство пользователя Samsung WE357A7R	Самсунг WE357A7R
198	Руководство пользователя Samsung WF-B861	Самсунг WF-B861
199	Руководство пользователя Samsung WE357A7L	Самсунг WE357A7L
200	Руководство пользователя Samsung WF-B1261	Самсунг WF-B1261
201	Руководство пользователя Samsung WF-F1061	Самсунг WF-F1061
202	Руководство пользователя Samsung WF-B1061	Самсунг WF-B1061
203	Руководство пользователя Samsung WF-F1261	Самсунг WF-F1261
204	Руководство пользователя Samsung WF-F861	Самсунг WF-F861
205	Руководство пользователя Samsung WF-J1061	Самсунг WF-J1061
206	Руководство пользователя Samsung WF-J1054	Самсунг WF-J1054
207	Руководство пользователя Samsung WF-J1254	Самсунг WF-J1254
208	Руководство пользователя Samsung WF-J1461(V/S/C)	Samsung WF-J1461 (В/С/К)
209	Руководство пользователя Samsung WF-R1061	Самсунг WF-R1061
210	Руководство пользователя Samsung WF-J854	Самсунг WF-J854
211	Руководство пользователя Samsung WF-S	Самсунг ВФ-С
212	Руководство пользователя Samsung WF-J1261	Самсунг WF-J1261
213	Руководство пользователя Samsung WF-R861	Самсунг WF-R861
214	Руководство пользователя Samsung WF0702Y7(E/N/S/V/W)	Самсунг WF0702Y7(Э/С/С/В/В)
215	Руководство пользователя Samsung WF-J861	Самсунг WF-J861
216	Руководство пользователя Samsung WF-R1261	Самсунг WF-R1261
217	Руководство пользователя Samsung WF0704W7(E/N/S/V/W)	Самсунг WF0704W7(Э/С/С/В/В)
218	Руководство пользователя Samsung WF0704Y7	Самсунг WF0704Y7
219	Руководство пользователя Samsung WF-S1061(V/S/C)	Самсунг WF-S1061(В/С/К)
220	Руководство пользователя Samsung WF0702W7 (E/N/S/V/W)	Самсунг WF0702W7(Э/С/С/В/В)
221	Руководство пользователя Samsung WF209	Самсунг WF209
222	Руководство пользователя Samsung WF209ANW	Самсунг WF209ANW
223	Руководство пользователя Samsung WF210*	Самсунг WF210*
224	Руководство пользователя Samsung WF219ANB	Самсунг WF219ANB
225	Руководство пользователя Samsung WF218ANS	Самсунг WF218ANS
226	Руководство пользователя Samsung WF218ANW	Самсунг WF218ANW
227	Руководство пользователя Samsung WF219ANW	Самсунг WF219ANW
228	Руководство пользователя Samsung WF218ANB	Самсунг WF218ANB
229	Руководство пользователя Samsung WF220ANW	Самсунг WF220ANW
230	Руководство пользователя Samsung WF220	Самсунг WF220
231	Руководство пользователя Samsung WF316LAW	Самсунг WF316LAW
232	Руководство пользователя Samsung WF316BAW	Самсунг WF316BAW
233	Руководство пользователя Samsung WF317AAW	Самсунг WF317AAW
234	Руководство пользователя Samsung WF316LAS	Самсунг WF316LAS
235	Руководство пользователя Samsung WF330AN*	Самсунг WF330AN*
236	Руководство пользователя Samsung WF337	Самсунг WF337
237	Руководство пользователя Samsung WF331AN	Самсунг WF331AN
238	Руководство пользователя Samsung WF338*	Самсунг ВФ338*
239	Руководство пользователя Samsung WF340AN	Самсунг WF340AN
240	Руководство пользователя Samsung WF340ANG	Самсунг WF340ANG
241	Руководство пользователя Samsung WF340ANW	Самсунг WF340ANW
242	Руководство пользователя Samsung WF330AN	Самсунг WF330AN
243	Руководство пользователя Samsung WF350	Самсунг WF350
244	Руководство пользователя Samsung WF350AN	Самсунг WF350AN
245	Руководство пользователя Samsung WF350AN*	Самсунг WF350AN*
246	Руководство пользователя Samsung WF350AN-02833B-01	Самсунг WF350AN-02833B-01
247	Руководство пользователя Samsung WF350ANG	Самсунг WF350ANG
248	Руководство пользователя Samsung WF361BVBEWR	Самсунг WF361BVBEWR
249	Руководство пользователя Samsung WF365BTBGWR	Самсунг WF365BTBGWR
250	Руководство пользователя Samsung WF405ATPASU	Самсунг WF405ATPASU
251	Руководство пользователя Samsung WF393BTPAWR	Самсунг WF393BTPAWR
252	Руководство пользователя Samsung WF407	Самсунг WF407
253	Руководство пользователя Samsung WF393BTPARA	Самсунг WF393BTPARA
254	Руководство пользователя Samsung WF405ATPAWR	Самсунг WF405ATPAWR
255	Руководство пользователя Samsung WF409	Самсунг WF409
256	Руководство пользователя Samsung WF410ANW	Самсунг WF410ANW
257	Руководство пользователя Samsung WF419	Самсунг WF419
258	Руководство пользователя Samsung WF407ANW/XAA	Самсунг WF407ANW/ХАА
259	Руководство пользователя Samsung WF409SNL	Самсунг WF409SNL
260	Руководство пользователя Samsung WF410	Самсунг WF410
261	Руководство пользователя Samsung WF419AAU/XAA	Самсунг WF419AAU/XAA
262	Руководство пользователя Samsung WF419AAW-02657A-02	Самсунг WF419AAW-02657A-02
263	Руководство пользователя Samsung WF419AAW-02657A-04	Самсунг WF419AAW-02657A-04
264	Руководство пользователя Samsung WF419AAW/XAA	Самсунг WF419AAW/ХАА
265	Руководство пользователя Samsung WF431AA	Самсунг WF431AA
266	Руководство пользователя Samsung WF438AAR	Самсунг WF438AAR
267	Руководство пользователя Samsung WF431AB(E/P/W/F)	Самсунг WF431AB(Э/П/Б/Ф)
268	Руководство пользователя Samsung WF457ARGSWR	Самсунг WF457ARGSWR
269	Руководство пользователя Samsung WF448AAE	Самсунг WF448AAE
270	Руководство пользователя Samsung WF448AAP	Самсунг WF448AAP
271	Руководство пользователя Samsung WF448AAW	Самсунг WF448AAW
272	Руководство пользователя Samsung WF455ARGSGR	Самсунг WF455ARGSGR
273	Руководство пользователя Samsung WF455ARGSWR	Самсунг WF455ARGSWR
274	Руководство пользователя Samsung WF461AB(E/P/W/F)	Самсунг WF461AB(Э/П/Б/Ф)
275	Руководство пользователя Samsung WF461AA	Самсунг WF461AA
276	Руководство пользователя Samsung WF520	Самсунг WF520
277	Руководство пользователя Samsung WF7350N6	Самсунг WF7350N6
278	Руководство пользователя Samsung WF520AB*	Самсунг WF520AB*
279	Руководство пользователя Samsung WF7450N6	Самсунг WF7450N6
280	Руководство пользователя Samsung WF7358N6	Самсунг WF7358N6
281	Руководство пользователя Samsung WF7458N6	Самсунг WF7458N6
282	Руководство пользователя Samsung WF7452SU	Самсунг WF7452SU
283	Руководство пользователя Samsung WF7520N6	Самсунг WF7520N6
284	Руководство пользователя Samsung WF7520SU	Самсунг WF7520SU
285	Руководство пользователя Samsung WF7452N6	Самсунг WF7452N6
286	Руководство пользователя Samsung WF7450SU	Самсунг WF7450SU
287	Руководство пользователя Samsung WF7520NA	Самсунг WF7520NA
288	Руководство пользователя Samsung WF7522N6	Самсунг WF7522N6
289	Руководство пользователя Samsung WF7522NA	Самсунг WF7522NA
290	Руководство пользователя Samsung WF7528N6	Самсунг WF7528N6
291	Руководство пользователя Samsung WF7528NA	Самсунг WF7528NA
292	Руководство пользователя Samsung WF7600NA	Самсунг WF7600NA
293	Руководство пользователя Samsung WF7600SU	Самсунг WF7600SU
294	Руководство пользователя Samsung WF7602N6	Самсунг WF7602N6
295	Руководство пользователя Samsung WF7600N6	Самсунг WF7600N6
296	Руководство пользователя Samsung WF7608NA	Самсунг WF7608NA
297	Руководство пользователя Samsung WF7604SU	Самсунг WF7604SU
298	Руководство пользователя Samsung WF7700N6	Самсунг WF7700N6
299	Руководство пользователя Samsung WF7602SU	Самсунг WF7602SU
300	Руководство пользователя Samsung WF7604N6	Самсунг WF7604N6
301	Руководство пользователя Samsung WF7604NA	Самсунг WF7604NA
302	Руководство пользователя Samsung WF7608N6	Самсунг WF7608N6
303	Руководство пользователя Samsung wf7700na	Самсунг wf7700na
304	Руководство пользователя Samsung WF7702NA	Самсунг WF7702NA
305	Руководство пользователя Samsung WF7704N6	Самсунг WF7704N6
306	Руководство пользователя Samsung WF7704NA	Самсунг WF7704NA
307	Руководство пользователя Samsung WF7708N6	Самсунг WF7708N6
308	Руководство пользователя Samsung WF8700ES	Самсунг WF8700ES
309	Руководство пользователя Samsung WF8700JP	Самсунг WF8700JP
310	Руководство пользователя Samsung WF8700JS	Самсунг WF8700JS
311	Руководство пользователя Samsung WF7708NA	Самсунг WF7708NA
312	Руководство пользователя Samsung WF8700RS	Самсунг WF8700RS
313	Руководство пользователя Samsung WF8700RP	Самсунг WF8700RP
314	Руководство пользователя Samsung WF8700EP	Самсунг WF8700EP
315	Руководство пользователя Samsung WF8702ES	Самсунг WF8702ES
316	Руководство пользователя Samsung WF8702EP	Самсунг WF8702EP
317	Руководство пользователя Samsung WF8702JP ​​	Самсунг WF8702JP ​​
318	Руководство пользователя Samsung WF8702JSA	Самсунг WF8702JSA
319	Руководство пользователя Samsung WF8702JSF	Самсунг WF8702JSF
320	Руководство пользователя Samsung WF8702JSG	Самсунг WF8702JSG
321	Руководство пользователя Samsung WF8702RS	Самсунг WF8702RS
322	Руководство пользователя Samsung WF8702RP	Самсунг WF8702RP
323	Руководство пользователя Samsung WF8702JSS	Самсунг WF8702JSS
324	Руководство пользователя Samsung WF8702JSV	Самсунг WF8702JSV
325	Руководство пользователя Samsung WF8702JSW	Самсунг WF8702JSW
326	Руководство пользователя Samsung WF8702RSS	Самсунг WF8702RSS
327	Руководство пользователя Samsung WF8702JSH	Самсунг WF8702JSH
328	Руководство пользователя Samsung WF8704RSW	Самсунг WF8704RSW
329	Руководство пользователя Samsung WF8704RSS	Самсунг WF8704RSS
330	Руководство пользователя Samsung WF8800EP	Самсунг WF8800EP
331	Руководство пользователя Samsung WF8800JP	Самсунг WF8800JP
332	Руководство пользователя Samsung WF8800JSA	Самсунг WF8800JSA
333	Руководство пользователя Samsung WF8800JS	Самсунг WF8800JS
334	Руководство пользователя Samsung WF8800JSG	Самсунг WF8800JSG
335	Руководство пользователя Samsung WF8800JSH	Самсунг WF8800JSH
336	Руководство пользователя Samsung WF8800JSS	Самсунг WF8800JSS
337	Руководство пользователя Samsung WF8800JSF	Самсунг WF8800JSF
338	Руководство пользователя Samsung WF8800JSV	Самсунг WF8800JSV
339	Руководство пользователя Samsung WF8800RS	Самсунг WF8800RS
340	Руководство пользователя Samsung WF8800RP	Самсунг WF8800RP
341	Руководство пользователя Samsung WF8800JSW	Самсунг WF8800JSW
342	Руководство пользователя Samsung WF8802EP	Самсунг WF8802EP
343	Руководство пользователя Samsung WF8800JSZ	Самсунг WF8800JSZ
344	Руководство пользователя Samsung WF8802ES	Самсунг WF8802ES
345	Руководство пользователя Samsung WF8802JS	Самсунг WF8802JS
346	Руководство пользователя Samsung WF8802JSA	Самсунг WF8802JSA
347	Руководство пользователя Samsung WF8802JSF	Самсунг WF8802JSF
348	Руководство пользователя Samsung WF8802JSZ	Самсунг WF8802JSZ
349	Руководство пользователя Samsung WF8802JSW	Самсунг WF8802JSW
350	Руководство пользователя Samsung WF8802JSV	Самсунг WF8802JSV
351	Руководство пользователя Samsung WF8802RPA	Самсунг WF8802RPA
352	Руководство пользователя Samsung WF8802JSG	Самсунг WF8802JSG
353	Руководство пользователя Samsung WF8802JSH	Самсунг WF8802JSH
354	Руководство пользователя Samsung WF8802JSS	Самсунг WF8802JSS
355	Руководство пользователя Samsung WF8802RPZ	Самсунг WF8802RPZ
356	Руководство пользователя Samsung WF8802RS	Самсунг WF8802RS
357	Руководство пользователя Samsung WF8804RPA	Самсунг WF8804RPA
358	Руководство пользователя Samsung WF8804RPZ	Самсунг WF8804RPZ
359	Руководство пользователя Samsung WM1255A	Самсунг WM1255A
360	Руководство пользователя Samsung WT80S0(P)	Самсунг WT80S0(P)
361	Руководство пользователя Samsung WT80S1(P)	Самсунг WT80S1(P)
362	Руководство пользователя Samsung WT80S2(P)	Самсунг WT80S2(P)
363	Руководство пользователя Samsung WT80S2SG	Самсунг WT80S2SG
364	Руководство пользователя Samsung B1245AV	Самсунг Б1245АВ
365	Самсунг 4. 0 Cu. футов Стиральная машина с вертикальной загрузкой с технологией VTR WA400PJHDWR руководство пользователя	Самсунг 4.0 куб. футов Стиральная машина с вертикальной загрузкой с технологией VTR WA400PJHDWR
366	Руководство пользователя Samsung C1035	Самсунг С1035
367	Руководство пользователя Samsung F1045A(V/S/C)	Самсунг Ф1045А(В/С/К)
368	Руководство пользователя Samsung P1443	Самсунг П1443
369	Руководство пользователя Samsung Q1244A	Самсунг Q1244A
370	Руководство пользователя стиральной машины Samsung r1031gws	Самсунг Стиральная машина Samsung r1031gws
371	Руководство пользователя Samsung R1245A	Самсунг Р1245А
372	Руководство пользователя стиральной машины Samsung WF57846	Samsung Стиральная машина Samsung WF57846
373	Руководство пользователя Samsung SW75V9W	Самсунг SW75V9W
374	Руководство пользователя Samsung SW50USP	Самсунг SW50USP
375	Руководство пользователя Samsung WA484DSHAWR	Самсунг WA484DSHAWR
376	Руководство пользователя Samsung WA95V3	Самсунг WA95V3
377	Руководство пользователя Samsung WE357A7G	Самсунг WE357A7G
378	Руководство пользователя Samsung WF-J1254, WF-J1054, WF-J854, WF-B1254, WF-B1054, WF-B854	Samsung WF-J1254, WF-J1054, WF-J854, WF-B1254, WF-B1054, WF-B854
379	Руководство пользователя Samsung WF328	Самсунг WF328
380	Руководство пользователя Samsung WF350ANW	Самсунг WF350ANW
381	Руководство пользователя Samsung WF419AAW	Самсунг WF419AAW
382	Руководство пользователя Samsung WF511AB	Самсунг WF511AB
383	Руководство пользователя Samsung WF7522SU	Самсунг WF7522SU
384	Руководство пользователя Samsung WF7702N6	Самсунг WF7702N6
385	Руководство пользователя Samsung WF8702JS	Самсунг WF8702JS
386	Руководство пользователя Samsung WF8702RSW	Самсунг WF8702RSW
387	Руководство пользователя Samsung WF8800ES	Самсунг WF8800ES
388	Руководство пользователя Samsung WF8802JP	Самсунг WF8802JP
389	Руководство пользователя Samsung WF8802RP	Самсунг WF8802RP

Manuales de instrucciones — Manuales de instrucciones y consejos para tus dispositivos

Manuales de instrucciones — Manuales de instrucciones y consejos para tus dispositivos — User-Manual. info

Имя пользователя

Пароль

Запомните меня

• Популярные
• Самсунг P1243 (8)
• Samsung Energy Star 3,6 Cu. футов Стиральная машина с фронтальной загрузкой VRT WF365BTBGWR (7)
• Самсунг WA91V3 (7)

Руководство по эксплуатации Samsung Lavadora

Todos los manuales de instrucciones de la categoría Samsung Lavadora.

Самсунг Лавадора

#	Руководство по эксплуатации	диспозитиво
1	Руководство по эксплуатации Samsung B1015J	Самсунг B1015J
2	Руководство по эксплуатации Samsung B1215J	Самсунг B1215J
3	Инструкция по эксплуатации Samsung B1245AS	Самсунг B1245AS
4	Руководство по эксплуатации Samsung B1515J	Самсунг B1515J
5	Руководство по эксплуатации Samsung C1235	Самсунг C1235
6	Руководство по эксплуатации Samsung DC68-01518Q	Самсунг DC68-01518Q
7	Руководство по эксплуатации Samsung DC68-02154A	Самсунг DC68-02154A
8	Руководство по эксплуатации Samsung C835	Самсунг С835
9	Руководство по эксплуатации Samsung F1045A	Самсунг F1045A
10	Руководство по эксплуатации Samsung Energy Star 3. 6 Cu. футов Стиральная машина с фронтальной загрузкой VRT WF365BTBGWR	Samsung Energy Star 3,6 Cu. футов Стиральная машина с фронтальной загрузкой VRT WF365BTBGWR
11	Руководство по эксплуатации Samsung F1245A	Самсунг F1245A
12	Руководство по эксплуатации Samsung F1245AV	Самсунг F1245AV
13	Руководство по эксплуатации Samsung F843	Самсунг F843
14	Руководство по эксплуатации Samsung J1453 (V/S)	Samsung J1453 (В/С)
15	Руководство по эксплуатации Samsung P1243	Самсунг P1243
16	Руководство по эксплуатации Samsung P1405J	Самсунг P1405J
17	Руководство по эксплуатации Samsung Q1236(C/S/V)	Samsung Q1236 (К/С/В)
18	Руководство по эксплуатации Samsung Q1044A	Самсунг Q1044A
19	Руководство по эксплуатации Samsung Q1244	Самсунг Q1244
20	Руководство по эксплуатации Samsung Q1636(C/S/V)	Samsung Q1636 (К/С/В)
21	Руководство по эксплуатации Samsung R1043	Самсунг R1043
22	Руководство по эксплуатации Samsung S803J	Самсунг S803J
23	Руководство по эксплуатации Samsung S1043/S843	Самсунг S1043/S843
24	Руководство по эксплуатации Samsung S821	Самсунг S821
25	Руководство по эксплуатации стиральной машины Samsung SWV-1200F	Стиральная машина Samsung SWV-1200F
26	Руководство по эксплуатации стиральной машины Samsung WF10884	Стиральная машина Samsung WF10884
27	Руководство по эксплуатации стиральной машины Samsung WF10734	Стиральная машина Samsung WF10734
28	Руководство по эксплуатации стиральной машины Samsung WF435ATGJWR	Стиральная машина Samsung WF435ATGJWR
29	Руководство по эксплуатации Samsung SW-T65A1(P)	Samsung SW-T65A1(P)
30	Руководство по эксплуатации Samsung SW52ASP	Самсунг SW52ASP
31	Руководство по эксплуатации Samsung SW61ASP	Самсунг SW61ASP
32	Руководство по эксплуатации Samsung SWF-P10	Samsung SWF-P10
33	Инструкция по эксплуатации Samsung WA70R3	Самсунг WA70R3
34	Руководство по эксплуатации Samsung WA80U3	Самсунг WA80U3
35	Руководство по эксплуатации Samsung WA91В3	Самсунг WA91V3
36	Руководство по эксплуатации Samsung Washing Maching WF363	Стиральная машинка Samsung WF363
37	Руководство по эксплуатации Samsung WE357A7S	Самсунг WE357A7S
38	Руководство по эксплуатации Samsung WF-B1061	Самсунг WF-B1061
39	Руководство по эксплуатации Samsung WF-J1061	Самсунг WF-J1061
40	Руководство по эксплуатации Samsung WF-R1061	Самсунг WF-R1061
41	Руководство по эксплуатации Samsung WF-J1261	Самсунг WF-J1261
42	Руководство по эксплуатации Samsung WF-J861	Самсунг WF-J861
43	Руководство по эксплуатации Samsung WF0704Y7	Самсунг WF0704Y7
44	Руководство по эксплуатации Samsung WF-S1061(V/S/C)	Samsung WF-S1061(V/S/C)
45	Руководство по эксплуатации Samsung WF0702W7(E/N/S/V/W)	Samsung WF0702W7(E/N/S/V/W)
46	Руководство по эксплуатации Samsung WF209ANW	Самсунг WF209ANW
47	Руководство по эксплуатации Samsung WF210*	Самсунг WF210*
48	Руководство по эксплуатации Samsung WF220ANW	Самсунг WF220ANW
49	Руководство по эксплуатации Samsung WF407ANW/XAA	Samsung WF407ANW/ХАА
50	Инструкция по эксплуатации Samsung WF457ARGSWR	Самсунг WF457ARGSWR
51	Инструкция по эксплуатации Samsung WF455ARGSGR	Samsung WF455ARGSGR
52	Руководство по эксплуатации Samsung WF461AB(E/P/W/F)	Samsung WF461AB(Э/П/Б/Ф)
53	Руководство по эксплуатации Samsung WF7450N6	Самсунг WF7450N6
54	Руководство по эксплуатации Samsung WF7522N6	Самсунг WF7522N6
55	Руководство по эксплуатации Samsung WF7600SU	Самсунг WF7600SU
56	Руководство по эксплуатации Samsung WF7602N6	Самсунг WF7602N6
57	Инструкция по эксплуатации Samsung WF7608NA	Самсунг WF7608NA
58	Руководство по эксплуатации Samsung WF7700N6	Самсунг WF7700N6
59	Руководство по эксплуатации Samsung WF8700RS	Самсунг WF8700RS
60	Руководство по эксплуатации Samsung WF8702RSS	Самсунг WF8702RSS
61	Руководство по эксплуатации Samsung WF8702JSH	Самсунг WF8702JSH
62	Инструкция по эксплуатации Samsung WF8704RSW	Самсунг WF8704RSW
63	Руководство по эксплуатации Samsung WF8800EP	Самсунг WF8800EP
64	Руководство по эксплуатации Samsung WF8800JS	Самсунг WF8800JS
65	Руководство по эксплуатации Samsung WF8800JSG	Самсунг WF8800JSG
66	Руководство по эксплуатации Samsung WF8800JSW	Самсунг WF8800JSW
67	Инструкция по эксплуатации Samsung WF8802RPA	Самсунг WF8802RPA
68	Руководство по эксплуатации Samsung WF8802RPZ	Самсунг WF8802RPZ
69	Руководство по эксплуатации Samsung WF8802RS	Самсунг WF8802RS
70	Инструкция по эксплуатации Samsung WF8804RPZ	Самсунг WF8804RPZ
71	Руководство по эксплуатации Samsung WT80S1(P)	Самсунг WT80S1 (П)
72	Руководство по эксплуатации Samsung 4. 0 Cu. футов Стиральная машина с вертикальной загрузкой с технологией VTR WA400PJHDWR	Самсунг 4.0 куб. футов Стиральная машина с вертикальной загрузкой с технологией VTR WA400PJHDWR
73	Руководство по эксплуатации Samsung C1035	Самсунг С1035
74	Руководство по эксплуатации Samsung P1443	Самсунг P1443
75	Руководство по эксплуатации Samsung WF511AB	Самсунг WF511AB
76	Руководство по эксплуатации Samsung WF7702N6	Самсунг WF7702N6
77	Руководство по эксплуатации Samsung WF8702JS	Самсунг WF8702JS
78	Инструкция по эксплуатации Samsung WF8702RSW	Самсунг WF8702RSW
79	Руководство по эксплуатации Samsung WF8800ES	Самсунг WF8800ES
80	Руководство по эксплуатации Samsung WF8802JP	Самсунг WF8802JP

• Основная страница
• Аюда
• Контакто

Samsung R1245A(V/S/C) Руководство по обслуживанию

 WF-F125NC/YLW
WF-F105NV/YLW
БАЗОВАЯ МОДЕЛЬ
WF-F125AC/YLP
ОКАЗАНИЕ УСЛУГ
F125NC
Руководство
ОСОБЕННОСТЬ ПРОДУКТА
1. Промывка серебра Ag+
2. Смешанная нагрузка
3. Спокойная стирка
4. Блокировка от детей
5. Быстрая стирка
Обратитесь к руководству по обслуживанию (http://itself.sec.samsung.co.kr/) для получения дополнительной информации.
F0125
R0019
C0002
C0075
C0115
C0075
C0043
А0128
C0008
R0124
U0012
C0044
C0058
Д0003
R0036
Д0081
A0328
Д0061
D0112
Д0046
Д0075
44
U0355
I0043
U0010
U0095
U0307
R0158
U0015
U0033
U0355
U0355
U0328
U0038
U0029
R0030
R0001
U0035
Д0048
U0030
U0018
45
U0016
U0013
P0001
W0002
W0018
W0004
А0115
W0001
R0135
Y0040
R0159
R0158
R0148
R0158
R0021
R0159
А0025
I0043
P0030
C0117
I0041
I0022
F0027
А0114
U0133
U0133
B0070
А0006
J0013
46
I0003
7-2. СПИСОК ДЕТАЛЕЙ
НЕТ.
КОД №
А0004
ДК63-00609А
А0006
ДК63-00608А
А0025
ДК97-02106А
А0034
ДК60-40146А
А0043
ОПИСАНИЕ
КРЫШКА-ФИЛЬТР
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
КОЛ-ВО SA/SNA ПРИМЕЧАНИЯ
F125AV-B145AV, АБС
1
ЮАР
КРЫШКА-ПЕРЕДНЯЯ (L)
F125AV-B145AV, АБС
1
ЮАР
ФИКСЕР В СБОРЕ
S1005J,ТОНКИЙ-PJT
5
ЮАР
БОЛТ-КЛЮЧ
ОД36, Т2.5, Л52, ФЭ, ФЗИ, П
1
ЮАР
ДК61-10688А
КРЫШКА-ФИКСЕР
SWF-P12, PP (TB53), белый,
5
ЮАР
А0043
ДК61-10688А
КРЫШКА-ФИКСЕР
SWF-P12, PP (TB53), белый,
1
ЮАР
А0067
DC69-00646А
ПОДУШКА-УГОЛОК
Q1636GW/XEU,PS-FOAM
2
ЮАР
А0114
ДК64-00434А
ЗАТВОР
F1215J/F-PJT,ПП,белый
1
ЮАР
А0115
ДК61-60180А
ВТУЛКА-ЗАГЛУШКА
НЕЙЛОН#6,SEW-720DR,NTR
4
ЮАР
А0128
ДК64-01018А
ОКНО-ПАНЕЛЬ
T2-PJT, ПК, W25, L54, ГТО
1
СНС
А0198
6902-000215
СУМКА ЛИСТ
НИТРОН/ПЭНД, Т0. 5/Т0.012, В1000,
2
ЮАР
А0198
6902-000304
МЕШОК ПЭ
ПВД, Т0.05, Л230, В180, ТРП, 8,2, ПЭ М
1
ЮАР
А0198
DC69-30007G
МЕШОК ПЭ
ПЛЕНКА HDPE, T0.015, L360, W230, НЕТ
1
ЮАР
А0198
DC69-30007K
МЕШОК ПЭ
HDPE, T0.03, W700, L700, 4
1
ЮАР
А0198
ДК69-30007У
МЕШОК ПЭ
HDPE, T0.03, L450/C20, W330, NO_P
1
ЮАР
A0328
ДК64-01011А
ПАНЕЛЬ-ЯЩИК
WF-B125, АБС, БЕЛЫЙ
1
СНС
A0362
ДК61-40081А
ДЕРЖАТЕЛЬ-ПРОВОД
DAWH-2NC, НЕЙЛОН66, НТР
6
ЮАР
B0070
DC97-02079Д
НОГА В СБОРЕ
SBP2,SD455,SD405,ТИП ФЛАНЦА/25M
4
ЮАР
C0002
ДК97-09899В
ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ
WF-F125NC/YLW,CR ПЛАТА
1
ЮАР
C0008
ДК64-01012А
ОКНО-КОДЕР
WF-B125A, ПК, ГТО (2
1
СНС
C0043
DC64-01013C
КНОПКА-НАЖМИТЕ(F)
WF-J145NC/YLP(T2-PJT,ABS,
1
ЮАР
C0044
ДК64-01014А
КНОПКА-НАЖМИТЕ(P)
WF-B125, АБС, СНЕЖНО-БЕЛЫЙ,
1
СНС
C0058
ДК64-00653А
ЗАМОК ДВЕРИ S/W
ДА,ПА6-Г,Х82,В50,ЧЕР,2
1
ЮАР
C0075
ДК64-00942А
РУЧКА-КОДЕР
T-PJT, АБС (HG-0760),
1
ЮАР
C0075
ДК64-01015А
КНОПКА-КОДЕР
WF-B125, АБС, WTH, 1200R
1
ЮАР
C0115
МФС-T2F12AB-00
ЧАСТИ ПЛАТЫ В СБОРЕ (M)
MFS-T2F12AB-
1
ЮАР
C0117
MES-AG2MOD-S0
ЧАСТИ(И) ПЛАТЫ В СБОРЕ
МЭС-АГ2МОД-С
1
ЮАР
Д0003
ДК61-00932А
ПЕТЛИ-ДВЕРЬ
Q1636GW/XEU, ЗНДК, ТС
1
ЮАР
Д0046
ДК97-05111А
В СБОРЕ-РЫЧАГ ДВЕРИ
Q1636GW/XEU,TS-2 PJT
1
ЮАР
Д0048
ДК61-00933А
КРОНШТЕЙН-ПЕТЛЯ
Q1636GW/XEU,SBHG,T
1
ЮАР
Д0061
ДК64-00920А
СТЕКЛО ДВЕРИ
R831, СТЕКЛО, НТР, CKD /C
1
ЮАР
D0072
ДК61-00891А
НАПРАВЛЯЮЩАЯ-ПЕТЛЯ
ХАУЗЕН (ДОМ), ПОМ, БЕЛЫЙ, ПРИВЕТ
2
ЮАР
Д0075
DC64-00773D
РУЧКА-ДВЕРЬ
WF-F125AC, АБС, CR-COA
1
ЮАР
D0076
ДК64-00564А
РУЧКА-ШТИФТ
Q1636GW/XEU,СТС,ТС-
2
ЮАР
Д0081
ДК61-01144А
ДЕРЖАТЕЛЬ-СТЕКЛО
СЭВ-3HR109BT,ПП(ТБ53)
1
ЮАР
D0112
DC63-00506C
КРЫШКА-ДВЕРЬ
WF-F125AC, АБС, CR-CO
1
ЮАР
F0027
DC99-00620А
РАМА В СБОРЕ-КРАСКА
WF-F125AV,AG+/T1. 0/ЧИСТЫЙ
1
ЮАР
F0064
DC97-09198C
ПЕРЕДНЯЯ РАМА В СБОРЕ
T-PJT, ЧИСТЫЙ-БЕЛЫЙ
1
ЮАР
F0065
ДК97-05134К
ПЛАСТИНА РАМА В СБОРЕ(U)
WF-B125AV/YLP,T-PJT/
1
ЮАР
F0125
ДК61-01397А
РАМА-ПЛАСТИНА(U)
Т-ПДЖТ, ЭГИ, НТР, Т0.8,
1
СНС
I0003
DC62-10289C
ШЛАНГ-ВОДА(С)
РОССИЯ,ПВХ+НЕЙЛОН,ID10.3,
1
ЮАР
I0022
DC97-00139E
СЛИВНОЙ ШЛАНГ В СБОРЕ (O)
SB-PJT,PP/L1770/КИТАЙ
1
ЮАР
I0030
ДК62-10278А
ШЛАНГ-ВЕШАЛКА
ПП(ДЖС20),НТР
1
ЮАР
I0041
ДК67-00107А
ШЛАНГ-ДАВЛЕНИЕ
S821,PE-УДАР,ID13.2,OD6.2,
1
СНС
47
НЕТ.
КОД №
ОПИСАНИЕ
I0043
ДК62-10303А
ШЛАНГ-ВОЗДУХ
I0043
DC62-10272D
I0043
ДК62-10272Б
J0013
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
КОЛ-ВО
ЮАР/СНС
ЗАМЕЧАНИЕ
ЭПДМ, ID24, L130, ЧЕРНЫЙ, SWF-P1
1
ЮАР
ШЛАНГ-ВОЗДУХ
S621, ПВХ, ID4.5, L520, НТР
1
СНС
ШЛАНГ-ВОЗДУХ
F1035SA/F1235SA, ПВХ, ID4.5, л
1
СНС
DC96-00859А
СЛИВ НАСОСА В СБОРЕ
Р1245А/ССК, 220В~240В/50Х
1
ЮАР
J0019
DC61-10652C
КОРПУС-НАСОС
ПП(5113MF6),SWT50B1P,СЕРЫЙ
1
ЮАР
J0024
ДК62-00187А
УПЛОТНЕНИЕ-ШАЙБА
SW80ASPIW/YMI,NBR,ЧЕРНЫЙ,
1
ЮАР
J0025
ДК31-00056А
НАСОС-СЛИВ
220~240В, 50Гц, 30Вт/3000об/мин
1
ЮАР
P0001
ДК97-09919А
ВЕРХНЯЯ КРЫШКА В СБОРЕ
T2-PJT/WF-F125NC,ДЕРЕВО/NEA
1
ЮАР
P0030
ДК32-30006П
ДАТЧИК ДАВЛЕНИЯ
ДН-С14(P1291),ТЕРМИНАЛ-Т
1
СНС
P0082
ДК97-05973А
В СБОРЕ-ШЛАНГ ДАВЛЕНИЯ
5,2 кг/SD455/SD405, ПВХ
1
ЮАР
R0001
DC97-01463J
В СБОРЕ-БАРАБАН
F-PJT/SD-PJT/ПОДЪЕМНИК, STS430/FIX
1
ЮАР
R0019
ДК97-09221Д
ЯЩИК В СБОРЕ-КОРПУС
WF-F125AC/YLP,АГ+/2Вт
1
ЮАР
R0019
DC97-02132F
ЯЩИК В СБОРЕ-КОРПУС
WF-R125AC, ТРОЙКА-PJT
1
ЮАР
R0021
ДК97-06842А
В СБОРЕ-НАПРАВЛЯЮЩАЯ ВОДЯНАЯ
F1235SA,АГ+В СБОРЕ
1
ЮАР
R0025
ДК97-09695А
ЯЩИК ПАНЕЛИ В СБОРЕ
WF-J145NC/YLP/T2-PJT,7
1
ЮАР
R0027
ДК97-00731А
ДАТЧИК ДАВЛЕНИЯ В СБОРЕ
P1091,S-ПРЕД+КРОНШТЕЙН+
1
ЮАР
R0030
ДК91-12078А
ПРОВОДНАЯ МЕМБРАНА В СБОРЕ
SWF-P12,РАМА-ПЕРЕДНЯЯ ЧАСТЬ
1
ЮАР
R0036
ДК61-01395А
КОРПУС-ЯЩИК
WF-R125, ПП, НТР, 5,2 кг
1
ЮАР
R0047
ДК67-00114А
КОЛПАЧОК-ФИЛЬТР
SW80ASPIW/YMI,ПП,ЧЕР
1
ЮАР
R0096
ДК63-00143А
КОРПУС-ЯЩИК(L)
ПП(ТБ-53),СЛ-600,БХТ
1
ЮАР
R0124
ДК61-01417А
СТОПОР-ЯЩИК
ТРОЙКА ПЯТ 5. 2кг,ПП,Т2.5,
1
СНС
R0147
6011-001421
БОЛТ-ФЛАНЕЦ
М7, Л61(29.4),ЗПК(ЖЕЛ),СВРЧ2
5
ЮАР
R0148
ДК61-40345А
КРОНШТЕЙН-ДАВЛЕНИЕ
ГИ или ГА, SWK-P12, T1.0
1
СНС
R0154
ДК63-10060Б
ГУБКА-ЖГУТ
КИТАЙ,ПУ-ПЕНА,T10,W80,L50
1
ЮАР
R0154
ДК63-10002М
ГУБКА-ЖГУТ
T5, W60, L100, PU-FOAM,
1
ЮАР
R0158
ДК62-10305А
ВАННА ДЛЯ ШЛАНГА
ЭПДМ, ID35, L158, ЧЕР
R0158
DC67-00051D
ШЛАНГ-ЯЩИК
S1093~S6093,ЭПДМ,ЧЕРНЫЙ
1
ЮАР
0,42
ЮАР
R0158
DC67-00051G
ШЛАНГ-ЯЩИК
Ф1045А, ЭПДМ, ИД10, ОД16, БЛ
1
ЮАР
R0159
ДК61-01279А
R0159
ДК61-01280А
ПРУЖИННАЯ ПОДВЕСКА
5,2 кг (F631/F831), HSWR, CD2.
2
ЮАР
ПРУЖИННАЯ ПОДВЕСКА
5,2 кг (F631/F831), HSWR, CD2.
2
ЮАР
R0160
ДК61-70184А
ПРУЖИННЫЙ ЗАЖИМ
XQB46-71, HSWR,
2
ЮАР
U0003
ДК60-60044А
ШАЙБА
ИД10.5, ОД30, Т3, СТС304
2
ЮАР
U0003
ДК60-60044Б
ШАЙБА
СБК, ИД8.4, ОД30, Т3
5
ЮАР
U0005
ДК60-60040А
ШАЙБА-НЕЙЛОН
ИД10.5,ОД32,Т2,ПБСП-1/2
5
ЮАР
U0010
DC66-10176B
ШКИВ
ALDC, D297, P1291, ID12.5
1
ЮАР
U0012
ДК61-00856А
КРОНШТЕЙН-НАГРЕВАТЕЛЬ
СБ-ПДЖТ, СТС430
1
СНС
U0013
ДК97-00214К
ЗАДНЯЯ ЧАСТЬ В СБОРЕ
SWF-P8/P6091, НИЗКИЙ ОБ/МИН/НО. 3
1
ЮАР
U0015
ДК31-00002Х
МОТОР-БАРАБАН
ХСГП2И, С803ДЖ, 50ХЗ, НИЗКИЙ-Р
1
ЮАР
U0016
ДК62-00007А
ТЮЛЕНИЙ ЖИР
NBR(SD25),ЧЕР,P6091/NBU
1
ЮАР
U0018
ДК47-00006Б
НАГРЕВАТЕЛЬ
KAWAI, P-ТОНКАЯ МОДЕЛЬ, SUS316L, 23
1
ЮАР
U0023
ДК61-00201А
КРОНШТЕЙН-ГАЙКА
СБХГ-Р, П1291, Т3, НО-ПАИ
1
ЮАР
U0023
ДК61-00201А
КРОНШТЕЙН-ГАЙКА
СБХГ-Р, П1291, Т3, НО-ПАИ
1
ЮАР
U0023
ДК61-40348Б
КРОНШТЕЙН-ГАЙКА
СБХГ-Р, П1291, Т3, НО-ПАИ
2
ЮАР
U0023
ДК61-40348Б
КРОНШТЕЙН-ГАЙКА
СБХГ-Р, P1291, T3, НО-ПАИ
2
ЮАР
U0026
DC97-02138E
ПЕРЕДНЯЯ ЧАСТЬ В СБОРЕ
SD455/5,2 кг (ПЕРЕД), ДИАФРАГМА
1
ЮАР
48
НЕТ.
КОД №
ОПИСАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
КОЛ-ВО
ЗАМЕЧАНИЕ SA/SNA
U0029
DC61-20219E
ДВЕРЬ-ДИАФРАГМА
SEW-HW107,ЭПДМ,ГР
1
ЮАР
U0030
ДК61-00365Б
ВАННА-ПЕРЕДНЯЯ ЧАСТЬ
СЛ-600,ФРПП(ГР15%)САМБАК
1
СНС
U0033
ДК62-00121А
ШЛАНГ-ФИЛЬТР ВАННА
С1005ДЖ, ЭПДМ, ИД65
1
ЮАР
U0035
ДК62-20311А
VANE-CHECK
SWF-P12, EPDM, ЧЕРНЫЙ,
1
СНС
U0038
ДК91-12077А
ЗАЖИМНАЯ МЕМБРАНА В СБОРЕ
SWF-P12,ТУБ
1
ЮАР
U0082
ДК62-00116А
ФИЛЬТР-СЕТКА
П1205ДЖ, ЭПДМ+СТС304, ОД25, ИД9
1
ЮАР
U0095
6602-001072
РЕМЕНЬ-ЗУБЧАТЫЙ МЕХАНИЗМ
ПОЛИУРЕТАН,L1270,J5,ME
1
ЮАР
U0133
ДК66-00334А
ДЕМПФЕР-УДАР
Q1636GW/XEU,L197,5,
2
ЮАР
U0307
ДК61-00041А
ПОДУШКА-МОТОР
SWF-6V, БУТИЛ, ID16/OD
1
ЮАР
U0320
6011-001448
БОЛТ-ШЕСТИГР. М8,Л170(25),ЗПК(ЖЕЛ),СВРЧ28А,Ш
1
ЮАР
U0320
ДК60-40141А
БОЛТ-ШЕСТИГР.
SM10C/ДЕМПФЕР,ШЕСТИГР.,M8,L66,ZPC2(
2
ЮАР
U0320
6011-001452
БОЛТ-ШЕСТИГР.
M10,L20,ZPC(ЖЕЛ),SWCh20AK,В СБОРЕ(
1
ЮАР
U0320
6011-001447
БОЛТ-ШЕСТИГР.
М8,Л123(25),ЗПК(ЖЕЛ),СВРЧ28А,Ш
1
ЮАР
U0320
ДК60-40144А
БОЛТ-ШЕСТИГР.
M10,L41,ZPC2(ЖЕЛ),SM10C/ДЕМПФЕР
2
ЮАР
U0328
ДК62-40183А
УПАКОВКА-ТУБ
SWF-P12,EPDM,ЧЕРНЫЙ
1
ЮАР
U0353
DC61-60359E
ЗАЖИМ ШЛАНГ
F1235AS/F1035AS, ID7.8, Y
1
ЮАР
U0353
DC61-60359Е
ЗАЖИМ ШЛАНГ
F1235AS/F1035AS, ID7.8, Y
1
ЮАР
U0353
ДК61-60497А
ЗАЖИМ ШЛАНГ
SWF-P12, HSWR, ID70/OD75.8,
1
ЮАР
U0353
ДК61-00118А
ЗАЖИМ ШЛАНГ
П1291, ЛАЙЛОН6/6, ИД27, ОД30,
1
ЮАР
U0353
ДК61-00133А
ЗАЖИМ ШЛАНГ
П1291,ПП(БДЖ-730),ИД24.5,ОД2
1
ЮАР
U0354
DC97-06393J
В СБОРЕ-ПОЛУБАЧОК
WF-F125AC/YLP,SSEC
1
ЮАР
U0355
ДК67-00038А
ВЕС-БАЛАНСЕР
F-PJT(40CM),БЕТОН
1
ЮАР
U0355
DC67-00042C
ВЕС-БАЛАНСЕР
МОДЕЛЬ F, R И Т. Д., Бетон,
1
ЮАР
U0359
ДК62-00066А
ФИЛЬТР-КОРПУС
ПП, ЧЕР/SW90V2
1
ЮАР
U0360
ДК61-60499Б
ЗАЖИМ-ТУБ
ВСВР, P1291, НЕТ/КРАСКА,
6
ЮАР
U0360
ДК61-60520А
ЗАЖИМ-ТУБ
SK5, SWF-P12, ПЛАСТИНЧАТЫЙ,
2
ЮАР
V0016
ДК68-20361А
ЭТИКЕТКА-ЦЕНА
ДОМ_ВСЕ,МОДЖОГИ,W70,L20
1
ЮАР
W0001
ДК96-00990А
ЖГУТ ПРОВОДОВ В СБОРЕ
ТРОЙКА-PJT, SUB/ПРОВОД (R
1
ЮАР
W0002
ДК96-00146А
ШНУР ПИТАНИЯ
УКП2,250В/16А,
1
ЮАР
W0004
ДК96-00947А
ЖГУТ ПРОВОДОВ В СБОРЕ-M. ЖГУТ ПРОВОДОВ
WF-F85A,ТРОЙКА-PJT/A
1
ЮАР
W0032
DC62-00024F
КЛАПАН-ВОДА
B1215J, НЕЙЛОН66/250ТРМН, Н
1
ЮАР
Y0040
ДК29-00006А
ФИЛЬТР-ЭМИ
ДФК-2712Р, П/ПВ/ТОК, 250В, 12А,
1
ЮАР
Z0006
ДК97-02412А
БОЛТ В СБОРЕ
SWF-P12,МОТОР, M8*L62
1
ЮАР
Z0006
DC97-02412Н
БОЛТ В СБОРЕ
Q1657
1
ЮАР
Z0006
ДК97-06159Б
БОЛТ В СБОРЕ
SCD-PJT
1
ЮАР
ДК63-00651А
КРЫШКА-НАГРЕВАТЕЛЬ
Q1657TGW/XEU,GI,T0.4,
1
ЮАР
ДК68-20436А
ЭТИКЕТКА-УПАКОВКА
АРТ-БУМАГА,W110,L230,СТАНД
1
ЮАР
ДК72-00038А
ГУБКА-КАДР
ТРОЙКА-PJT,PU-FOAM,T13,W1
1
ЮАР
49
10. ЭЛЕКТРИЧЕСКАЯ СХЕМА ПЕЧАТИ
Этот документ нельзя использовать без разрешения Samsung.
ВАРЭФ
6
5
7533
CE5
1 мкФ
4,7 тыс.
ISP_TEST
8
Р49
150
КИД65003АП
грамм
Р58
620
620 Ом 1 Вт х 4
9
22
23
ДГНД
2
3
4
24
51
26
16
45
26
16
POWER_RELAY
45
ЦИФРОВОЙ СВЕТОДИОД
26
по часовой стрелке/против часовой стрелки
12
11
10
5
6
7
27
28
2927
25
37
27
ВЫСОКОСКОРОСТНОЙ
30
46
46
грамм
ВКК
9
С28
10 нФ
МТ1
грамм
2
3
4
5
6
34
35
Ф
48
49
грамм
50
22
FTR-F3AA012E
R5
R4
R3
R7
R6
R2
R1
4,7 тыс.
4,7 тыс.
4,7 тыс.
4,7 тыс.
4,7 тыс. LED9
LED15
LED21
ЗАЗЕМЛЕНИЕ VCC
LED4
LED10
LED16
LED22
LED5
LED11
LED17
LED23
CSQ-4744G
4
330 р9
3
2
9
КИД65003АП
1
9
10
11
12
LED25
LED26
LED30
LED29
LED27
LED31
LED39
LED37
LED35
LED33
LED34
LED36
LED38
LED41
LED43
LED45
LED47
LED46
LED44
LED42
LED6
LED12
LED18
LED24
LED28
LED32
LED48
ДГНД
1Н4148
+5В
270 кОм 1/2 Вт х 2
1Н4007
Д30
Д29
Р42
33К
CE8
10 мкФ
С19
100 нФ
9BLUE_LED
BLUE_LED
330 Р71
BLUE_LED
BLUE_LED
IC2
38
39
40
41
42
1
18
2
17
3
16
4
15
5
14
6
13
7
12
8
43
9
+12В
11
ВКК
ЗАЗЕМЛЕНИЕ
10
ДГНД
KID65783AP
ЭСППЗУ2
2
СИНЬ
3
XOUT
ДИАЛ-2
17
17
НАБОР-B
10
10
1
2
3
10 тыс.
30 рэндов
Д26
5
Д28
6
7
8
Р47
4,7 тыс.
CE9
10 мкФ
Р64
27К
1К Р51
Р66
4,7 тыс.
ДГНД
ТАХО
Р68 1К
2
1
ММБТ3904
Б
А
CN10
С29
100 нФ
ДГНД
ДГНД
52
С32
100 нФ
ДГНД
Д16
Д15
Д6
Д8
Д13
Д4
AG_KIT CURCIRT
ДГНД
+5В
Р69
4,7 тыс.
24LC04B
ПДД
ВСС
СКЛ
А2
ВП
А1
ВКК
А0
4
3
2
1
Р67
4,7 тыс.
Р65 1К
10
ТР2
JOG1
Р62 1К
17
JES1424GS
ДГНД
5
CN7
5
ДГНД
IC5
+5В
1К р35
4
Р21 4.7К
24 100 р.
ДГНД
10 тыс.
Р2952
4
55
+5В
ДГНД
16 МГц
+5В
С21
100 нФ
3
21_1
PWM_AG
АГ-ИЛ
EEPROM1
РЕСО1
53
ДГНД
2
АГ-ИХ 20_1
6
Р20 4. 7К
23 100 р.
F3
flat_wire_2x10p
52
1
АГ СИГ-Б 15_1
АГ СИГ-А
15 АГ СИГ-Б
53
CN8
55
Д10
34
35
1N4148 Х 8
55
Р60
4,7 тыс.
АГ СИГ-А 14_1
С17
14
15
20
21
ВАРИАНТ
4,7 нФ
56
14
ЦИФРОВОЙ СВЕТОДИОД
ЦИФРОВОЙ СВЕТОДИОД
Д2
35
KEY_SCAN 54
57
57
56
Д3
34
Д32
ЗУММЕР
33
Д31
ДГНД
ЗАМОК
Р59
4,7 тыс.
31
32
33 БИМЕТАЛЛ(ЗАМОК)
1N4148 Х 8
ДВЕРЬ-РАЗБЛОКИРОВАТЬ
29
30
С5
+5В
Door_Com
32
SW8
+5В
31
SW7
15
16
30
SW6
25
13
14
15_1
16_1
29
ПРЕД
D_PUMP
Д9
С7
1 нФ
ГЛАВНЫЙ (ХОЛОДНЫЙ)
Д5
ЗУММЕР
Д7
АГ-ИЛ
47
53
52
ДГНД
грамм
Д_ЧК
ЗАЗЕМЛЕНИЕ VCC
330 р55
36
37
ДГНД
С10
100 нФ
10
С16
CE6
10 мкФ
11
7
4,7 нФ
33К
Р34
Р36
47К
21
BUZZER1 БУДЕТ
Ф
LED40
12
6
62
63
100 нФ
Д25
330 Р43
ДГНД
ТЕРМИСТОР
48 Вт/л ДАТЧИК
Р72 1К
1Н4148
1Н4007
РЕЛЕ4
SMWB250-05WHT
Р32
270 тыс.
22
47
Р75
220
Д27
1Н4148
Р31
270 тыс.
Р73 2.2К
CE10
47 мкФ
Д24
270 кОм 1/2 Вт х 2
63
13
8
5960
61
ГОРЯЧИЙ
48
21
РЕЛЕ3
ОМИХ_Ш_112Л
+5В
PWM_AG
ТАХО
14_1
20_1
21_1
ТР3
+12В
2
8
62
14
4
4,7 нФ
7
CN4
61
С9
Д22
6
60
SW5
1
5
5
6
59
SW4
RTE24012
4
58
15
3
5
SW3
С1
300 Ом 2 Вт
3
100 нФ
Р74
4,7 тыс. 1Н4148
100 р17
43
39
40
41
42
43
58
4,7 нФ
СМ3
100 Ом 2 Вт
+12В
48 300 р.
KSA928A-Y
НВ2-08730
42
ЦИФРОВОЙ СВЕТОДИОД
ДГНД
ДГНД
180 р15
100 нФ
КАТУШКА1
БД1
2 Б
41
16
2
+5В
100 нФ
1 А
CN1
40
38
1
ДГНД
180 Ом 2 Вт
TRIAC1
СМ10ЛЗ47
39
45
46
С15
100 нФ
+12В
+12В
СМ1
IC6
КИД65003АП
44
КЛАВИША СКАНИРОВАНИЯ
24 W_HEATER
44
28
ДГНД
1Н4148
Д34
VAR1
КЛАВИША СКАНИРОВАНИЯ
ЦИФРОВОЙ СВЕТОДИОД
38
50 ДВЕРЬ-ПОДПИСАТЬСЯ
F1
flat_wire_2x10p
РЕЛЕ6
ГРН
16
13
6
24
44
28
ДГНД
36
36
50
10 тыс.
47 Р28
14Д561К
СМВ420-06
15
1
64
12
11
РЕЛЕ7
ДГНД
37
13
Д12
ТЕР
25 ШИМ_АГ
ДГНД
15
14
13
1Н4148
Д35
50 р. 1 тыс.
ТЕР
31
32
33
FTR-F3AA012E
2
16_1
F2
flat_wire_2x10p
8
1
10
7
КИД65003АП
+5В
Р46
47К
14
2
5
330 Р13
Д14
CN9Р61
620
МТ2
SM2LZ47 TRIAC5
ЗАЗЕМЛЕНИЕ
16
10 нФ
7
8
Р40
3
51
SW2
С30
5
6
EX_INT
ЗАЗЕМЛЕНИЕ
8
1
IC9
Р57
620
С26
10 нФ
МТ1
SM2LZ47 TRIAC4
70 рэндов
150
СМВ420А-08
SMWB250-04VWHT
грамм
ДГНД
IC7
МТ2
2
3
4
270 тыс.
LED3
6
8
ДГНД
С14
10 нФ
15
14
13
10 нФ
1
Р39
13
8
SW1
Р63
150
С27
Р56
620
С24
10 нФ
МТ1
SM2LZ47 TRIAC3
270 тыс. LED20
23
С6
Р54
150
МТ2
2
3
4
4
С18
10 нФ
пересечение нуля
49 ДВЕРЬ-ПОДПИСАТЬСЯ
16
ВКК
9
С20
10 нФ
МТ1
10 нФ
1
LED14
ПЕРЕЗАГРУЗИТЬ
ЦИФРОВАЯ СВЕТОДИОДНАЯ КНОПКА С СКАНИРОВАНИЕМ
ОЖ2
ПРЫЖОК
СС1
680 нФ
С25
CN6
23
Управление двигателем
МР1000 51
ТАХО
9
9
49
SM2LZ47 TRIAC2
С23
100 нФ
LED8
330 Р14
1Н4148
Д33
МТ2
CE7
10 мкФ
12
330 Р12
FTR-F3AA012E
РЕЛЕ5
10 нФ
Р45
10 тыс.
LED2
7
ДГНД
С22
4
LED197
Д1
1Н4148
3
LED13
ДГНД
РИ?
ОМИФ-С-112ЛМ
1
11
5
CN5
ВНЕ
ЗАЗЕМЛЕНИЕ
С12
100 нФ
6
330 р8
1
100 нФ
В
2
10 тыс.
Р37
IC8
Р41
47К
CN2
ISP_RX
4
3
ТР1
ММБТ3904
Д11
1Н4148
11
4
Р44
1 К
+12В
РИ?
ОМИФ-С-112ЛМ
+5В
Интернет-провайдер_TX
LED7
330 р10
Р33
Р52 1К
EX_INT
С4
10 нФ
10
330 Р11
12
С13
ПК2
LTV814
ДГНД
7
ДГНД
ВСС
10 тыс.
Р38
Р53
4,7 тыс.
58
59
60
ВДД
1
+5В
DSP1
LED1
330 Ом 1/2 Вт х 10
IC1
61
62
63
ТЕРМИСТОР
ZD1
57
4,7 тыс.
4,7 тыс.
20
АВДД
18
5
Р16 100К
20
С11
CE4
470 мкФ
С8
Р27
100 нФ
CE3
100 тыс.
S4
100 нФ
UF4007
2200 у.е.
19
ДГНД
100
Р22 100К
1
АГ-ИХ
ВНЕ
ЗАЗЕМЛЕНИЕ
МТЗЖ11Б
белый
YDW236-01BLK
В
Р26
100
8
7
5
ПК1
LTV817B
Р25
С2
100 нФ
КА7805А
IC4
ДГНД
ДР
БИП S3
1
Д18
Д20
1N4007 Х 4
+12В
S1
VAR3
S2
270М
CE2
470 мкФ
Д23 УФ4007
RU
ПТК?
3
CN3 14D911Д 14Д182
100 нФ
СМ2
Д21
IC3
TNY266P
20Д561
VAR4
ПРЫЖОК
3
VAR2
CE1
10 мкФ
+5В
+5В
ЧИП Х 7
МИКОМ1
ТМП86ФС49ФГ
+12В
С3
2. 2НФ
4
L1
1
2
LVT1
T-PJT
Р19
100 тыс.
2WS-03WHT
Д_ЧК
Д17
Д19
10-1. ЭЛЕКТРИЧЕСКАЯ СХЕМА ПЕЧАТИ
(ТЕКУЩИЙ ДИСКОВЫЙ НАБОР)
10-2. Электрическая схема печатной платы (AG-KIT)
CN1WS-03WHT
С6
10 нФ
Д5
Р23
100 тыс.
Д2
С8
2.2НФ
6
7
8
LVT1
EE1616-H
3
1
Р28
47
5
2
4
ПК5
LTV817B
1
2
UF4007
Д3
Д1
UF4007
18В
Р37
120 Ом
CGND
CGND
CGND
CE10
47 мкФ
CE13
470 мкФ
Р33
100
Р36
220
IC4
КА7818
CGND
4
2
1
CGND
3
ПК6
LTV817B
Р17
10 тыс.
ZD3
1N4751
18В
CE11
1 мкФ
4,7 тыс.
30 рэндов
CGND
+12В
CE8
10 мкФ
4,7 тыс.
Р31
CGND
1 К
R7
ДГНД
18В
CE910 мкФ
Сигнал_А
R3
4,7 тыс.
1 К
R1
Р24
20 тыс.
ДГНД
1
2
18В
3
4
LTV817B
ПК1
IC2
LM393
CGND
R9
4,7 тыс.
4,7 тыс.
R11
Р16
4,7 тыс.
4,7 тыс.
R13
+12В
ТР1
TR5
Ag_B
CGND
4,7 тыс.
R14
R12
4,7 тыс.
4,7 тыс.
Р15
R10
4,7 тыс.
Р27
27
+12В
CGND
С7
100 нФ
TR6
Ag_A
TR4
KSA928A-Y
KSA928A-Y
KSA928A-Y
KSA928A-Y
Д4
CE4
10 мкФ
100
20 р.
4
3
ZD2
1N4751
IC1
КА2904
CGND
7
Д7
С1
100 нФ
1
Сигнал_B
1
2
CGND
LTV817B
4
2
1
ПК3
3
ДГНД
1 К
R6
Сигнал_B
53
+IB
5
ЗАЗЕМЛЕНИЕ
TNY266P
CN2
SMWB250-09WHT
5
4
3
2
Сигнал_А
ПК4
LTV817B
4
3
8
8
Д6
IC3
ДГНД
7
ИХ
+IB
5
ЗАЗЕМЛЕНИЕ
6
8
9
ДГНД
Р38
1 К
OB
7
ВКК
6
-IB
4
+ИА
3
-Я
2
ОА
1
OB
6
-IB
4
+ИА
3
-Я
2
ВКК
ОА
1
UF4007
ДР
RU
7
2
5
S2
4
S4
S1
3
8
БИП S3
1
1Н4007
1Н4007
1Н4007
1Н4007
L1
ПРЫЖОК
PTC1
270М
2. ОСОБЕННОСТИ ПРОДУКТА
2-1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТИП ПЕРЕДНЕЙ ЗАГРУЗКИ
ТИП СТИРКИ
СЕТЬ
Вт 598 мм х Г 404 мм х В 844 мм
ВАЛОВОЙ
Ш 668 мм X Г 530 мм X В 890 мм
ИЗМЕРЕНИЕ
50 кПа ~ 800 кПа
ВОДЯНОЕ ДАВЛЕНИЕ
СЕТЬ
65 кг
ВАЛОВОЙ
68 кг
МАССА
4,5 кг (СУХОЕ СТИРАНИЕ)
СТИРКА И ОТЖИМ
ЭНЕРГОПОТРЕБЛЕНИЕ
220 В
180 Вт
240 В
180 Вт
220 В
2000 Вт
240 В
2400 Вт
МОДЕЛЬ
WF-F125NC
WF-F105NV
220~240В
500 Вт
500 Вт
МОЙКА
ПРОМЫВКА и
ОБОГРЕВ
ВРАЩЕНИЕ
НАСОС
34 Вт
43 л (СТАНДАРТНЫЙ КУРС)
ПОТРЕБЛЕНИЕ ВОДЫ
СПИН РЕВОЛЮЦИЯ
ПАКЕТ Вес
МОДЕЛЬ
WF-F125NC
WF-F105NV
1200
1000
об/мин
БУМАГА
2,5 кг
ПЛАСТИК
1,0 кг
Столешница
моющее средство
ящик стола
Панель управления
моющее средство
ящик стола
Сливной шланг
Дверь
Дверь
Затыкать
Нижняя крышка
Фильтр мусора
Регулируемые ножки
трубка
Крышка фильтра
Аварийный слив
Крышка фильтра
5
2-2. ОБЗОР СТИРАЛЬНОЙ МАШИНЫ
6
2-3. СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ПРОДУКТА
Вещь
4,5 кг
Старый (6,0 кг)
Название модели
WF-F125NC
WF-F125AC
Емкость (стирка)
4,5 кг
4,5 кг
Емкость барабана
43 л
43 л
Стиральный двигатель
HXGM4I
HXGM4I
Обогреватель (220В)
2000 Вт
2000 Вт
Подача/слив
Все температуры /Дренажный насос
Все температуры /Дренажный насос
Балансир
Масса
Масса
РАЗМЕР(Ш*Д*В)
598*404*844
598*404*844
7
2-3. СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ПРОДУКТА
4,5 кг
WF-F125NC
Название модели
WF-F105NV
Функция
Контроль уровня воды
О
О
Добавить прачечную
Икс
Икс
Внешняя запасная часть
Характеристики
Имя
Крышка двери
Хромирование
Имперское серебро
Ручка двери
Хромирование
Имперское серебро
Дизайн
8
3. ХАРАКТЕРИСТИКИ ПРОДУКТА
3-1. ОБЗОР ПАНЕЛИ УПРАВЛЕНИЯ
1
6
11
4
5
7 2 3
8
9
1. Дозатор моющих средств
2. Панель отображения
Отображает оставшееся время цикла стирки и сообщения об ошибках.
3. Кнопка выбора Silver Nano
Вода Silver Nano подается как при стирке, так и при последнем полоскании со стерилизацией.
и антибактериальное покрытие.
4. Кнопка выбора полоскания
Нажмите кнопку полоскания, чтобы добавить циклы полоскания. Максимальное количество циклов полоскания – пять.
5. Кнопка выбора вращения
Нажимайте кнопку несколько раз, чтобы переключаться между доступными вариантами скорости отжима.
WF-F125NC
WF-F105NV
,
,
, 400, 800, 1000, 1200 об/мин
, 400, 600,
800, 1000 об/мин
: без вращения,
: задержка полоскания
Нет спина
Белье остается в барабане без отжима после окончательного слива. Ополаскивание
Белье остается замоченным в воде последнего полоскания.
Перед выгрузкой белья необходимо запустить программу «Слив» или «Отжим».
6. Кнопка выбора температуры
Нажимайте кнопку несколько раз, чтобы переключаться между доступными вариантами температуры воды.
(холодная вода( ), 30°С, 40°С, 60°С и 95 С).
7. Кнопка выбора отложенного пуска
Нажимайте кнопку несколько раз, чтобы переключаться между доступными параметрами отложенного запуска.
(от 3 часов до 24 часов с шагом в один час).
Отображаемые часы означают время завершенного цикла стирки.
8. Нечеткий диск управления
Поверните ручку, чтобы выбрать одну из 14 доступных программ стирки.
Хлопок, Цветное белье, Синтетика, Деликатное белье, Шерсть, Ручная стирка, Быстрая стирка,
Полоскание+Отжим, Отжим, Слив, Детская программа (Пятна, Деликатное белье, Цветное белье, Хлопок)
9. Кнопка выбора Старт/Пауза
Нажмите, чтобы приостановить и перезапустить программы.
10.
Кнопка выбора (Вкл./Выкл.)
Нажмите один раз, чтобы включить стиральную машину, нажмите еще раз, чтобы выключить стиральную машину. Если питание стиральной машины остается включенным более 10 минут без каких-либо кнопок
при прикосновении питание автоматически отключается.
11. Кнопка выбора стирки
Нажмите кнопку, чтобы выбрать стирку. Стирка доступна только в режимах Baby Cotton, Heavy Soil,
Смешанная стирка, Спокойная стирка, Хлопок, Цветное белье, Синтетика, Деликатное белье.
910
3-2. СХЕМА ПРОГРАММ
10
11
3-3. ОСНОВНАЯ ФУНКЦИЯ
1) Функция автоматического отключения питания S/W
● После включения питания функция автоматического выключения питания автоматически отключает питание, если вы этого не сделаете.
нажмите кнопку выбора в течение 10 минут
● После выбора функции функция автоматического выключения питания автоматически отключает питание, если
вы не нажимаете кнопку пуск/пауза в течение 10 минут
● до истечения 5 минут. После завершения последней функции функция автоматического отключения питания S/W автоматически отключается.
отключает питание для вас, если вы не нажмете повторно кнопку курса или кнопку ручного управления
2) Функция открытия двери
● Дверь можно открыть только при уровне воды выше 24,80 кГц, температуре воды ниже 55℃, при выключенном двигателе, если
питание выключено дверь не открывается (только модель с автоматическими дверями)
● Если дверь открыта во время работы, вся работа останавливается, и отображается сообщение об ошибке двери. (на 2-значной панели отображается «dE», на 4-значной панели отображается «дверь») и звучит мелодия ошибки.
● Ошибку открытия двери можно устранить, закрыв дверь. операция продолжается
3) Функция задержки полоскания
● Если выбрана функция задержки ополаскивания, работа завершена, машина не сливает воду после последней стирки.
смывать
4) Нет функции отжима
● Если функция отжима не выбрана, работа завершается после последнего полоскания.
5) Функция слива
● Функция слива завершена после откачки воды в течение 2 минут, двигатель не вращается.
6) Функция предварительной стирки
● Функция предварительной стирки может быть выбрана при выборе следующего режима; хлопок, цветные ткани, синтетика,
деликатные ткани, детский хлопок, детские цветные салфетки, детские деликатные ткани, детские пятна
● Уровень воды/время обратного хода совпадают с выбранным курсом.
● Предварительная стирка занимает около 16 минут.
7) Функция полоскания+
● Эта функция повторяет процесс ополаскивания.
12
8) Функция компенсации отключения питания
● Если в выбранном процессе отсутствует питание, то процесс перед отключением питания сохраняется в EEPROM после отключения питания. остановить процесс, прежде чем питание продолжится.
● При возобновлении подачи электроэнергии процесс стирки начинается с процесса в момент отключения питания, ополаскивания/слива.
процесс начинается с исходного процесса.
ПРОЦЕСС ФУНКЦИИ КОМПЕНСАЦИИ ПИТАНИЯ
НАЧАЛО
МОЙКА
ПРОМЫВКА/СЛИВ
ПРОМЫВКА/СЛИВ
НАЧАЛО
ПРОЦЕСС
ВЫХОД ПИТАНИЯ
СОХРАНЯТЬ ДАННЫЕ
ВОЗВРАТ ПИТАНИЯ
ВОЗВРАТ ПИТАНИЯ
МИКОМ ВОССТАНОВЛЕНИЕ
МИКОМ ВОССТАНОВЛЕНИЕ
ЧИТАТЬ ДАННЫЕ
(ПРОЦЕСС+ВРЕМЯ)
ВЫХОД ПИТАНИЯ
в ЭСППЗУ
СОХРАНЯТЬ ДАННЫЕ
в ЭСППЗУ
ФИНИШ
ЗАПУСТИТЬ СНОВА
ПРОЦЕСС
9) Водонагреватель Функция ошибки
① Эта функция начинает работать, когда обогреватель работает ненормально.
(данная функция начинает распознавать нагреватель через 2 минуты после его работы)
② Значение начального термистора (A1) сравнивается со значением термистора (A2) через 2 минуты.
(Д=А2-А1)
- При опоздании на 10 минут разница температуры (Y) составляет менее 2 ℃, на дисплее отображается сообщение «HE2».
панель.
③ Значение начального термистора (A1) сравнивается со значением термистора (A2) через 11 минут. (Д=А2-А1)
- В течение 1 минуты отклонение температуры (Y) увеличивается более чем на 40 ℃, отображается сообщение «HE1».
панель.
④ В это время на нагревателе отображается ошибка «HE2 (нагреватель не работает), HE (перегрев)», и все работает.
процесс выключен
⑤ Нагреватель продолжает работать в часы нагрева, если часы стирки остались, остаточная стирка
процесс идет без нагрева.
13
10) Нечеткая функция стирки (определение веса)
☞ После завершения начальной подачи воды,
при падении уровня воды требуется дополнительная подача воды,
Сенсорная функция воспринимает вес с дополнительными цифрами подачи воды и начинает работать.
По курсу «Хлопок» или «Цветные», если количество дополнительных источников воды превышается
2 раза функция работает в состоянии по умолчанию (высокий уровень воды), если 1 раз в середине
уровень, если 0 ниже минимального уровня воды, часы нагрева и часы полоскания зависят от вышеуказанных данных.
Выбран режим ECO PRE, процесс продолжается в условиях по умолчанию.
Часы стирки
Уровень промывочной воды
Хлопок
Цветные
Высокая
По умолчанию
По умолчанию
По умолчанию
Середина
По умолчанию-20 мин. По умолчанию-10мин
23,80 кГц
Низкий
По умолчанию-30 мин.
По умолчанию-15 мин.
24,10 кГц
※После измерения веса указанные выше часы уменьшаются по сравнению с указанными выше часами по умолчанию.
11) Пузырь - функция обнаружения
При каждом условии стирки и сушки, ополаскивания и сушки, увлажнения, функции обнаружения пузырьков
работает, эта функция работает 5 раз нормально, если функция обнаруживает пузырьки 6 раз, функция обнаружения пузырьков
функция останавливается и переходит к следующему процессу.
● Функция обнаружения пузырьков во время стирки и сушки для ополаскивания и сушки.
после 2-кратного мгновенного обезвоживания и перед основным обезвоживанием, если уровень воды ниже 24,50 кГц, пузырьковый
→ Функция обнаружения считает, что есть пузырьки, и добавляет полоскание для удаления пузырьков, необходимое количество часов выше
часов и 8 мин 40 сек.
→ Функция обнаружения пузырьков во время одного процесса гидратации
после 2-кратного мгновенного обезвоживания и перед основным обезвоживанием, если уровень воды
24,50 кГц ниже или
во время основного обезвоживания данные об уровне воды на 24,50 кГц ниже Функция обнаружения пузырьков считает, что
пузырей и добавьте ополаскиватель для удаления пузырей 1 раз, требующий часов больше часов и 5 мин 50 сек. Процесс работы функции обнаружения пузырьков
500 об/мин
220 об/мин
18 сек
разбрасывание белья
слив и реверс
50 сек
дисбаланс
диапазон обнаружения
обнаружение пузырьков
(уровень воды по умолчанию 24,50 кГц ниже)
14
12) Система обнаружения дисбаланса и балансировки белья.
① Непосредственно перед процессом гидратации и сразу после реверсивного вращения для балансировки положения белья этот
функция выполняется
② Первые 6 секунд – это период реверсивного вращения для балансировки положения белья. Барабан вращается со скоростью 50 об/мин.
в течение начальных 6 сек.
③ Следующие 12 секунд вращение увеличивает скорость с 50 до 9 об/мин.5 об/мин медленно
④ В течение следующих 8 секунд барабан вращается со скоростью 95 об/мин, датчик определяет степень стирки.
дисбаланс с данными TACHO, которые прикреплены к двигателю
⑤ Если степень несбалансированного белья более чем в 6 раз превышает значение по умолчанию, система балансировки белья перестает работать.
процесс обратной связи 3 раза
Система обнаружения дисбаланса и балансировки белья
490 об/мин
500 об/мин
220 об/мин
210 об/мин
20 сек
разбрасывание белья
дисбаланс
диапазон обнаружения
95 об/мин
13) Контроль оборотов
Вращающийся двигатель позволяет магнитам (то есть генератору) генерировать магнитный поток, пропорциональный оборотам в минуту,
магнитный поток, индуцируемый катушечным датчиком на противоположной стороне, создает волну, как показано на рисунке ниже, до dΦ/dt
и через схему генерирования прямоугольных волн волны достигают MICOM, и micom регулирует обороты с помощью
импульс, количество и цикл, введенные программой. <КАТУШКА электрической волны на обоих концах> В (ВОЛЬТ)
Вп
Т (ЧАС)
15
3-4. ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
1) Время включения/выключения двигателя на каждом курсе
единица:сек
Мойка
Курс
Обороты двигателя
Cw
Выключенный
против часовой стрелки
Выключенный
Хлопок
13
4
13
4
52
Цветные
12
8
12
8
50
Синтетика
7
8
7
8
40
Деликатесы
5
10
5
10
40
Шерсть
2
48
2
48
50
Мытье рук
2
58
2
58
50
Быстрый
12
8
12
8
50
Предварительно
10
10
10
10
50
B-хлопок
8
12
8
12
45
B-цвета
10
10
10
10
45
B-деликаты
5
10
5
10
40
B-окрашивание
10
10
10
10
45
2) Конечные обороты обезвоживания на каждом курсе
единица измерения: об/мин
Модель
WF-F125NC
WF-F105NV
Детский хлопок
1200
1000
Хлопок
1200
1000
Цветные
1200
1000
Синтетика
800
800
Деликатесы
800
600
Шерсть
400
400
Быстрый
1200
1000
Мытье рук
400
400
B-хлопок
1200
1000
B-цвета
1200
1000
B-деликаты
800
600
B-пятна
1200
1000
Курс
※ Вы можете изменить число оборотов в минуту в соответствии с таблицей выше, используя кнопку прокрутки, если нет прокрутки.
16
3) Контроль подачи воды на каждом технологическом цикле
Модель
WF-F125NC, WF-F105NV
Технологический цикл
Предварительная стирка
Холодная вода 5л/мин
Мойка
Холодная вода 10 л/мин + (Горячая вода 10 л/мин)
Смывать
Холодная вода 10л/мин
Окончательное полоскание
Холодная вода 10 л/мин + холодная вода 5 л/мин
4) Данные об уровне воды на каждом курсе
единица измерения: кГц
Уровень воды
Уровень воды по умолчанию
Дополнительная вода
Дополнительная вода
(кГц)
СТАРТ (кГц)
Конец (кГц)
Мойка
24. 25
24,90
23.60
Смывать
23.60
25.00
24.60
Мойка
24.25
24.90
23.60
Смывать
23.60
25.00
24.60
Мойка
24.40
25.00
24,75
Смывать
23.60
25.00
24.60
Мойка
23.80
24.55
24.30
Смывать
23,65
24.55
24.30
Шерсть /
Мойка
23.45
24.35
24.00
Мытье рук
Смывать
23.15
24.35
24.00
Мойка
24.40
25.00
24.70
Смывать
23.80
25.00
24.70
B-хлопок
Мойка
24.25
24.90
23.60
B-цвета
Смывать
23.50
25.00
24.60
Мойка
24.25
24.90
24.60
Смывать
23.50
25.00
24.60
Мойка
24.25
24.90
24.60
Смывать
23.50
25.00
24.60
Курс
Хлопок
Цветные
Синтетика
Деликатесы
Быстрый
B-деликаты
B-пятна
17
5) Другие данные об уровне воды
единица измерения: кГц
Данные о воде в каждом условии
WF-F125NC, WF-F105NV
1-й водопровод (только подготовка)
25.50
1-й уровень подачи воды в стиральную ванну
Ошибка переполнения
21.50
Подача воды достигает 2/3 двери
24.50
Пузырьковый уровень воды
Пузырек, определяющий уровень воды для ополаскивания
23.00
Уровень воды, который может обнаружить пузырьки
Уровень воды, который может открыть дверь
24,80 больше
Можно открыть дверь
Уровень воды, который может управлять нагревателем
25. 50
Безопасный уровень воды в нагревателе для стирки
Уровень воды, который может сбросить слив
25.50
Уровень воды можно определить после первого слива
Пузырь
обнаружение при стирке/полоскании/обезвоживании
※ Если уровень воды на 15 кГц ниже или на 30 кГц выше, датчик давления неисправен, поэтому его необходимо заменить.
18
3-5. ОБОЗНАЧЕНИЕ ОСНОВНЫХ КОМПОНЕНТОВ
3-5-1. Нормальная / обратная скорость вращения двигателя и управление частотой вращения
1 2 3 4 5 6 7 8 910
8
Ротор
9
5
Катушка статора
10
8
Ротор
9
РОТОР
ПРОТЕКТОР
(150 С)
СРЕДНЯЯ СКОРОСТЬ
СТАТОР
-
+
против часовой стрелки
5
Катушка статора
ВЫСОКОСКОРОСТНОЙ
CW
ТАХО
+
СТАТОР
10
5
ЧАС
СТИРАЛЬНЫЙ МОТОР <Рисунок 1> (± 7%)
Сопротивление
ценность <Рисунок 2> СТАТОР(5.1) СТАТОР(5.1) РОТОР(8.9)
2,07 Ом
0,90 Ом
Рейтинг
ценность
2,35 Ом
ТАХО(3.4) ЗАЩИТА(6.7) "H"(мм)
34,3 Ом
0
45
Код №
220~240В/50Гц
3-5-2. Устройство безопасности двери
Когда дверь закрыта, дверь остается закрытой. при работе "набора" питание подается на ,провода имеют биметаллические держатели
дверь закрыта, и электронная энергия течет между ними и заставляет ее работать. DC64-00653A (РОЛД)
19Примечание
WF-F125NC,
WF-F105NV,
ВФ-Ф1254,
ВФ-Ф1054С,
ВФ-Ф1054,
ДК31-00002Х
ВФ-Ф854С,ВФ-Ф854,
ВФ-S1054,
ВФ-S854S,
WF-S854
3-5-3. Обогреватель
1) Мощность: 230 В/2000 Вт переменного тока
2) Расположение: дно ванны.
3) Функция: повышение температуры воды.
подается в процессе стирки.
4) Значение сопротивления: 23~29 Ом
5) Термопредохранитель: 128°C
Термистор
3-5-4. Бак для моющего средства и значение подачи воды
Ванна для моющих средств состоит из корпуса и 3 выдвижных ящиков. подаваемая вода поступает в 3 ящик для моющих средств
ванну с помощью классификатора при каждом процессе стирки.
три открытых дренажных канала с моющим средством и водой, подаваемой через разъем, расположенный под корпусом
стекает в стиральную ванну.
Клапан подачи воды состоит из клапана горячей воды (1-ходовой) и клапана холодной воды (2-ходовой) и воды.
расход в минуту в клапане ниже.
Горячая вода
Клапан холодной воды (2-ходовой)
клапан(1 ход)
V1
V2
расход воды (л/мин)
10 л
10 л
5 л
значение сопротивления
4,4㏀
4,2 ㏀
4,2 ㏀
потребляемая мощность
220 В переменного тока ~ 240 В 50/60㎐
полезное давление воды
0,5 ~ 8 м²/м²
3-5-5. Амортизатор и буферная пружина
Эта стиральная машина оснащена двумя амортизаторами с одинаковым
емкости и с 2 буферными пружинами. 2 амортизатора установлены
под баком и снаружи на корпусе установлены 2 буферные пружины.
справа и слева от верхней стороны внешнего корпуса.
Функция амортизатора: во время стирки обезвоживание поглощает удар.
буферная пружина: амортизирует вибрацию
устройство
емкость амортизатора
Амортизатор
8±2 кг
20
3-5-6. Сборка-ванна Назад
ВНУТРЕННИЙ ПОДШИПНИК
ПОДШИПНИК
А
Б
С
САЛЬНИК
(единица измерения: мм)
ТИП
ВНУТРЕННИЙ ПОДШИПНИК(А)
я
ПОДШИПНИК(B)
ø 30
САЛЬНИК(С)
ø 25
Сборка-Ванна Назад
ЗАМЕЧАНИЕ
DC97-00214К
WF-F125NC, WF-F105NV,
ВФ-Ф1254, ВФ-Ф1054С, ВФ-Ф1054,
ВФ-Ф854С,ВФ-Ф854
ø 34,1
3-5-7. Сборка- Барабан
А
Б
С
(единица измерения: мм)
ТИП
(А)
(Б)
(С)
КОД-НОМЕР
ЗАМЕЧАНИЕ
я
ø 30
ø 25
ø 35
DC97-01463J
ВФ-Ф125НК, ВФ-Ф105НВ, ВФ-Ф1254, ВФ-Ф1054С,
ВФ-Ф1054,ВФ-Ф854С,ВФ-Ф854
3-5-8. Слив-насос
1) Емкость: 230 В переменного тока 34 Вт
2) Расположение: спереди снизу (R)
3) Сопротивление: 160 Ом ~ 190 Ом
21
9. СХЕМА-СХЕМА (РОЛД)
51
6. ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
6-1. ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
- Так как стиральная машина micom имеет сложную конструкцию, возможно обслуживание
вызов. Приведенная ниже информация подготовлена ​​для точной диагностики неисправностей и подходящего руководства по ремонту.
Предупреждение о ремонте и замене
Следуйте приведенным ниже инструкциям по диагностике неисправностей и замене деталей.
1) Поскольку некоторые электронные компоненты повреждаются заряженным статическим электричеством от смоляной части
стиральная машина или человеческое тело, подготовьте землю человеческого тела или удалите разность потенциалов
человеческое тело и стиральная машина, связавшись с вилкой питания, когда работа контактирует с
печатная плата выполнена.
2) Поскольку к симисторам T1 и T2 на печатной плате подается переменный ток 220–240 В, прикосновение к ним может привести к поражению электрическим током.
и будьте осторожны, чтобы сильное и слабое электричество смешивались.
3) Поскольку сборка печатной платы рассчитана на отсутствие проблем, не заменяйте сборку печатной платы неподходящей. диагностики и следуйте процедуре диагностики неисправностей, когда micom не работает нормально.
35
Нет
Вещь
Причина и лечение
Питание не подается
- Хорошо ли подключен разъем печатной платы?
- Напряжение нормальное?
- Хорошо ли подключена вилка питания?
- Хорошо ли подключен фильтр помех?
- Является ли вторичный выход преобразования источника питания нормальным?
- Предохранитель отключен? (вариант)
• Если вышеуказанные точки не обнаружены, плата в сборе вышла из строя.
Замени это.
Вода не подается.
- Ручка открыта?
- Нажимали ли вы кнопку СТАРТ/ПАУЗА после выбора трассы?
- Хорошо ли подсоединен клапан подачи воды?
- Непрерывна ли обмотка клапана подачи воды?
- Нормально ли подключение и работа реле давления?
• Если вышеуказанные точки не обнаружены, плата в сборе вышла из строя.
Замени это.
хотя стирка не запускается
подача воды прекращена.
- Нормально ли подключение и работа реле давления?
- Не поврежден ли шланг реле давления, из-за чего происходит утечка воздуха?
- Не перегнут ли шланг реле давления?
- Проверьте работу реле уровня воды. • Если вышеуказанные точки не обнаружены, плата в сборе вышла из строя.
Замени это.
4
Барабан не вращается во время
мойка.
- Ремень хорошо подсоединен?
- Непрерывна ли обмотка двигателя?
(обмотка ротора, обмотка статора, генератор)
- Защита двигателя нормальная?
• Если вышеуказанные точки не обнаружены, плата в сборе вышла из строя.
Замени это.
5
Барабан вращается в одном направлении
во время стирки. (барабан вращается
в одном направлении для SPIN.)
- Сборка печатной платы вышла из строя. Замени это.
(Неисправность обрыва реле инверсии)
6
Проблема с дренажом.
- Сливной шланг перегнут?
- Непрерывна ли обмотка дренажного насоса?
- Сливной фильтр не забит отходами?
• Если вышеуказанные точки не обнаружены, плата в сборе вышла из строя.
Замени это.
7
Проблема обезвоживания.
- Обнаружен дисбаланс.
- Равномерно загрузите белье и начните снова.
Ненормальный шум во время ОТЖИМА.
- Гайка шкива ослаблена?
- Транспортировочное предохранительное устройство снято?
- Продукт установлен на ровном и устойчивом месте?
(Во время высокоскоростного ОТЖИМА может быть слышен небольшой шум. )
1
2
3
8
9Прерыватель утечки или ток/утечка
выключатель опущен во время стирки. <Если прерыватель утечки и прерыватель тока устанавливаются отдельно> - Когда прерыватель утечки опущен, проверьте и заземлите розетку.
- Когда ток падает, ток протекает. <Выключен ли автоматический выключатель при объединении автоматического выключателя утечки/тока?> - Проверьте номинальную мощность прерывателя тока и утечки.
Автоматический выключатель может быть отключен из-за отсутствия тока, когда
используются стиральная машина и другая техника.
В этом случае выполните промывку холодной водой, чтобы проверить, не хватает ли текущей производительности.
10
Нагрев не осуществляется.
- Клемма нагревателя стиральной машины отсоединена?
- Нагреватель стиральной машины в норме?
- Если вышеуказанные пункты не обнаружены, плата в сборе вышла из строя.
Замени это.
36
6-2. ПРОБЛЕМА ПРОВЕРКА И МЕТОД ПЛАТЫ
6-2-1 Часть источника питания
НЕТ питания
ДА
Напряжение
НЕТ
Междуⓐ и ⓑIs
Проверьте Транс
Такой большой, как 12В?
ДА
Напряжение
Проверьте диод
НЕТ
Междуⓒ и ⓓ есть
(Д11,Д12,Д16,Д17,Д18)
Такой большой, как 12В?
И конденсатор (CE3)
ДА
Напряжение
Биржа IC3(7805) И
НЕТ
Междуⓔ и ⓓ есть
Проверить
Такой большой, как 5В?
Конденсатор (CE5)
ДА
Д11,12,16,17
ⓐ
Д18
ТРАНС
ⓑ
ⓒ
IC3
7805
CE5
2200 мкФ
ⓔ
470 мкФ
CE3
ⓓ
37
30
57
72
75
13
31
73
74
6-2-2. Сбросить часть
Значение
Результат измерения
НЕТ
Проверьте источник питания
Между Миком 25 А
Земля 5В?
ДА
Проверьте IC4
IC4
7533
40 100 р.
25
CE7 1 мкФ
6-2-3. Часть прерывания
Проверьте кривую
Проверить D11,12,16,17,18
Вывод ⓐ ?
Проверьте Миком
Проверьте TR2, R35
Номер 67?
Проверьте часть
Осциллятор
Р35 4.7К
ТР2
ⓐ
ММБТ3904
Р28 2.2К
67
С15
С21
Р33
С13
38
6-2-4. Проверка части осциллятора
Когда Миком 22,23
НЕТ
Проверьте, значение равно
Проверить резонатор
16МГц?
ДА
Обмен Micom и проверка R42, R41
Р41 68
23
Р42
1М
22
РЕСО1
16 МГц
6-2-5. Проверьте часть зуммера
ⓐ Подтверждение части DC12V?
НЕТ
Проверьте часть источника питания
ДА
Обмен BUZZER1,
Проверить R5, R46
IC2
ЗУММЕР1
Р46 10К
65
ⓑ
ⓐ
R5
1 К
39
6-2-6. Проверка приводной части
◆ Подтвердите выход DC5V, когда каждая часть номера Micom проверяется,
Согласно некоторому проблемному условию
пр) Когда слив не работает, но двигатель насоса работает, проверьте
5Напряжение Micom
Миком Номер, 10 эт
НЕТ
Миком Бад
5Напряжение?
ДА
Часть ⓐ
НЕТ
Проверьте IC 65003
0 Напряжение?
ДА
Проверить R11, TRIAC1
МИКОМ
РЕЛЕ6
IC65003
ⓐ
СИЛА
ⓐ
ДВЕРЬ
R10
ⓐ
ПРЕД
R7
ⓐ
ХОЛОДНО
ⓐ
НАСОС
15
РЕЛЕ4
12В
TRIAC2
TRIAC3
TRIAC1
R11
※ Проверьте Micom 18th описанным выше способом, если холодная вода плохая. 40
52
16
11
10
6-2-7. Подтвердите приводную часть двигателя
ДА
Мотор не крутится
Проверить BD1, TRIAC5
НЕТ
Двигатель не вращается
ДА
Проверьте РЕЛЕ1
Право и лево
НЕТ
Проверьте часть тахометра
12В
МИКОМ
БД1
СМ1
R6
СМ5
20 р.
ИС 65003
КАТУШКА1
Р18
12
TRIAC5
1 Вт 300
6
РЕЛЕ1
Д1
41
6-2-8. Проверка части тахометра
Пусть мотор повернется в руке
Прямоугольный
Проверьте окрестности
НЕТ
Кривая в Micom 66?
Цепь И TR1,IC7
ДА
Обменять мотор
5В
5В
30 рэндов
Р29IC7
Р27
С8
МИКОМ
2
5
3
4
ТР1
С11
42
66
6-3. ПОДРОБНАЯ ДИАГНОСТИКА
1. Режим тестирования салона
A. Удерживая одновременно кнопки ① и ②, нажмите кнопку питания ④.
(Все светодиоды загораются, и на дисплее через 3 секунды отображается t1.)
B. Приводную часть можно проверить, нажав на кнопочный диск ③ сразу после ввода
в ТЕСТОВЫЙ РЕЖИМ.
Нет
Проверять
Метод испытания
Описание
Проводка двигателя (красный/белый①
/Синий/Розовый/Фиолетовый/Белый②)
Сопротивление между сине-красным, красно-белым①
и белый ①-синий должны быть 2,0 Ом ± 10%.
1
Мотор
Проверьте, работает ли двигатель или проверьте
клеммы двигателя. 2
Вода
Клапан
Проверьте, подает ли он воду или проверьте
Клеммы водяного клапана.
Проверить сопротивление водяного клапана
терминалы.
3
Сливной насос
Проверьте, нормально ли он сливается, или проверьте
клеммы насоса.
Проверьте сопротивление сливного насоса.
терминалы.
4
Дверь С/З
Проверьте, работает ли это на курсе «Хлопок»
или проверьте клеммы Door S/W.
Проверьте сопротивление клемм двери S/W.
5
Обогреватель
Проверьте, работает ли он, изменив
температуры на курсе «Хлопок».
Проверьте сопротивление клемм обогревателя.
6
Вода
Давление
Датчик
См. стр. 14.
(Таблица уровня воды на каждом поле)
Проверьте частоту (Гц) между водой
Клеммы датчика давления.
7
Термистор
Проверьте его сопротивление.
Он меняется в зависимости от температуры.
(Если это ∞ или 0, замените его.)
ГЛАВНАЯ ПЛАТА
1.Нажимайте кнопки на дисплее.
Проверьте, работают ли все светодиоды.
2. Проверьте напряжение между белым
и черные клеммы 220В~240В.
8
43
1. Замените ВСПОМОГАТЕЛЬНУЮ плату.
2. Если нет, замените шумоподавляющий фильтр. 9. ЭЛЕКТРИЧЕСКАЯ СХЕМА
9-1. СХЕМА ПЛАТЫ В СБОРЕ
2
1
3
4
5
16
6
17
7
18
8
9
11
12
13
14
15
10
Вещь
номер части
Описание
Вещь
номер части
Описание
Вещь
номер части
Описание
1
Отображать
Отображает или указывает операции или
функции
8
CN3
AC1과 GND를 연결함
15
Дверная система
Детали для блокировки/разблокировки дверей
РЕЛЕ3
Motor의 정/역 방향을 제어함
Jog_Dial
Запускает/останавливает операцию по выбору
курс
9
2
16
CN10
Подключает датчик тахометра двигателя
10
CN4
Motor의 동작 Wire를 연결함
17
CN8
Соединяет серебряный нанопровод
3
Кнопка питания
Включает/выключает питание
4
Ключ
Выбирает и обрабатывает каждую функцию
11
РЕЛЕ4
고 RPM진행시 On/Off 제어함
18
CN9Соединяет провод системы привода
5
CN1
Определяет, открыта или закрыта дверь
12
CN6
Теплоотвод или сенсор
6
РЕЛЕ1
В случае Power_On/Off питание или
отключает питание переменного тока
13
CN7
수위, 온도Sensor를 연결함
7
РЕЛЕ2
Отключает питание от обогревателя
14
구동부
냉/온/Pre/Drain 동작용 부품
51
9-2. Описание разъемов и релейных клемм (ГЛАВНАЯ печатная плата)
РЕЛЕ1
CN8
А) Подключается к AC2
Б) Подключается к AC2-1
ОБЩИЙ
①Подключается
②Подключает
③Подключает
⑤ Соединяет
⑥Соединяет
РЕЛЕ2
к
к
к
к
к
СИГ-А
СИГ-Б
ИХ
ШИМ
ЗЕМЛЯ
А) Подключается к
НАГРЕВАТЕЛЬ
Б) подключается к
НАГРЕВАТЕЛЬ
CN1
CN10
А) соединяется с ДВЕРЬЮ
БЛОКИРОВКА Сигнал
B) соединяется с дверью
БЛОКИРОВКА Сигнал
А) соединяется с
ТАХО-ДАТЧИК
Б) соединяется с
ТАХО-ДАТЧИК
CN3
②Подключается к AC1
③Подключается к ЗЕМЛЕ
CN4
①Подключается
③Подключает
④Подключает
⑤ Соединяет
⑥Соединяет
к
к
к
к
к
в
в
в
в
в
МОТОР
МОТОР
МОТОР
МОТОР
МОТОР
СТАТОР
СТАТОР
СТАТОР
СТАТОР
СТАТОР
CN6
CN7
① Подключается к TEMP
ДАТЧИК
④Подключается к TEMP
ДАТЧИК
①Подключается
②Подключает
③Подключает
④Подключает
ДАТЧИК
⑤ Соединяет
ДАТЧИК
52
CN9к
к
к
к
ГОРУНД
5В
5В
вода
к ТЕМП
①Подключается
②Подключает
③Подключает
④Подключает
⑥Соединяет
к
к
к
к
к
в
в
в
в
в
СТОЧНЫЙ МОТОР
ХОЛОДНЫЙ КЛАПАН
ПРЕДВАРИТЕЛЬНЫЙ КЛАПАН
ГОРЯЧИЙ КЛАПАН
РОЛД ДВЕРЬ С/Б
9-3. Описание разъемов и релейных клемм (AG-KIT PBA)
CN1
①Подключается к AC1
③Подключается к AC2
CN7
①Подключается к ГОРУНД
②Подключается к IH
③Подключается к ШИМ
④Подключается к SIGNAL-B
⑤Подключается к СИГНАЛУ-А
⑧Подключается к AG-B
⑨Подключается к AG-A
53
4. ВЫРАВНИВАНИЕ И РЕГУЛИРОВКА
4-1. ОБЩАЯ ФУНКЦИЯ ОШИБКИ
1. При возникновении ошибки будет звучать мелодия ошибки в течение 5 секунд и непрерывно отображаться один из
Error Отображает следующие ошибки. (Но светодиод проверки неисправности будет мигать в течение 0,5 с.)
2. В это время все части рулевого управления будут отключены, пока эта ошибка не будет устранена.
3. Ошибка подачи воды
- Если нет более высоких изменений частоты воды, чем 100 Гц в течение 2 минут в течение начального времени воды.
подачи, и если уровень воды не достигнет заданного уровня в течение 10 минут, возникнет эта ошибка.
Эта ошибка будет снята с помощью кнопки «Старт/Пауза», которая выполняет начальное условие работы.
- Дисплей: «4E»
4. Ошибка слива воды
- Если частота уровня воды все еще ниже частоты сброса уровня (25,20 кГц) через 10 минут после
при запуске слива воды возникает эта ошибка. Эта ошибка будет снята с помощью кнопки «Старт/Пауза», которая выполняет начальное условие работы.
- Дисплей: «5E»
5. Ошибка переполнения
- Если обнаружена ненормальная частота уровня воды (для возникновения переполнения: 21,00 кГц), автоматическое отключение питания
может сбросить эту ошибку и непрерывно выполнять слив воды, пока частота не достигнет 25,00 кГц.
- Если также определяется Over Flow даже после следующей проверки частоты уровня воды, указывающей на эту ошибку,
он функционирует для ускорения слива воды.
- Дисплей: «OE»
6. Ошибка открытия двери
- Эта ошибка будет снята при закрытии двери.
- Дисплей: "dE"
7. Ошибка дисбаланса
- Эта ошибка будет сброшена нажатием кнопки пуск/пауза S/W.
- ДИСПЛЕЙ: «UE»
8. Ошибка водонагревателя
- Эта ошибка будет устранена при выключении Power S/W.
- Дисплей: «HE1» (перегрев),
- Дисплей: "HE2", указывающий на отсутствие работы HE.
9. Ошибка S/W давления (неисправность одной детали)
※ Частотные сигналы (кГц), генерируемые уровнем воды S/W
Уровень воды
Низкий
Высокая
Аномальная частота
30,00 кГц
15,00 кГц
- Если вышеуказанные частотные сигналы отображаются дольше 5 секунд, это указывает на ошибку S/W давления. - Слейте воду в течение 3 минут для этой ошибки и выключите насос для слива воды. Ошибка переключателя давления
на дисплее появится “IE”.
10. ОШИБКА Аномальной температуры воды
- Слив воды начинается при обнаружении аномальной температуры воды в начальный момент подачи воды. Если
частота выше 25,20 кГц, вода будет сливаться принудительно.
- Дисплей: "CE"
- Эта ошибка будет устранена при выключении Power S/W.
22
11. Ошибка естественного слива/протечки воды
- Если более чем в 4 раза определяется подача воды и безопасный уровень воды нагревателя для каждого курса, это
произойдет ошибка.
- Дисплей: "LE
- Эта ошибка будет устранена при выключении Power S/W.
12. Ошибка тахометра
-
Эта ошибка возникает, если двигатель тахометр неисправен.
Эта ошибка возникает, если сигналы тахометра вводятся менее 2 в течение 2 секунд после запуска двигателя.
Дисплей: "3Е"
Эта ошибка будет устранена путем отключения питания S/W.
13. Ошибка короткого замыкания симистора двигателя
- Если сигналы тахометра вводятся более 300 раз в 1 секунду в рабочем интервале менее 90 об/мин,
эта ошибка произойдет. В это время выключите Power S/W.
- Дисплей: "bE"
- Эта ошибка будет устранена при выключении Power S/W.
14. Аномальная ошибка термистора
-
Эта ошибка возникает, если цепь термистора ненормальна.
Эта ошибка возникает, если термистор ниже 0,2 В или выше 4,5 В.
Дисплей: "tE"
Эта ошибка будет устранена путем отключения питания S/W.
23
4-2. РЕЖИМ ТЕСТИРОВАНИЯ
1
2
3
4
1. Режим тестирования салона
A. Удерживая одновременно клавиши «1» и «2», нажмите кнопку POWER S/W «4» вкл.
(Все лампы включаются, и дисплей показывает «t1» через 3 секунды.)
B. Кабину водителя можно проверить, нажав кнопку «3» сразу после входа.
в начальный этап ТЕСТОВОГО РЕЖИМА.
• Проверка салона автомобиля
КЛАПАН предварительной стирки ВКЛ. (0,3 с) → ВЫКЛ. (0,3 с) → КЛАПАН ХОЛОД. ВКЛ. (0,3 с) → [ВЫКЛ. (0,3 с) →
ГОРЯЧИЙ КЛАПАН ВКЛ (0,3 с): ОПЦИЯ ] → ВЫКЛ (0,3 с) → КЛАПАН промывки ВКЛ (0,3 с) → ВЫКЛ (0,3 с) →
ДВИГАТЕЛЬ насоса ВКЛ (0,3 с) → ВЫКЛ (0,3 с) → ДВИГАТЕЛЬ влево (0,5 с) → ВЫКЛ (0,5 с) →
ДВИГАТЕЛЬ справа (0,5 с) → ВЫКЛ (0,3 с) → РЕЛЕ НАГРЕВАТЕЛЬ ВКЛ. (0,3 с) → ВЫКЛ (0,3 с) → ДВЕРЬ
ОТКРЫТО (функция продолжается, когда дверь закрыта)
2. РЕЖИМ ПРОВЕРКИ ТЕРМИСТОРОВ
A. Удерживая одновременно клавиши «1» и «2», нажмите кнопку POWER S/W «4» вкл.
(Все лампы включаются, и дисплей показывает «t1» через 3 секунды.)
B. Нажмите кнопку «1», и на дисплее появится «t2».
C. Нажмите кнопку «3», и на дисплее отобразится температура внутри бака.
24
8. БЛОК-СХЕМА
ГЛАВНАЯ ПБА
ОТОБРАЖАТЬ
КОЛЕБАНИЕ
ПЕРЕЗАГРУЗИТЬ
ЭСППЗУ
ПЕРЕСЕЧЕНИЕ НУЛЯ ПЕРЕМЕННОГО ТОКА
СХЕМА
СХЕМА
СХЕМА
СХЕМА
ОБНАРУЖЕНИЕ ЦЕПИ
МЛ
МОТОР
УНИВЕРСАЛЬНЫЙ
МОТОР
по часовой стрелке/против часовой стрелки
ЭСППЗУ
СИЛА
ВОДИТЬ МАШИНУ
ПРИВОД УПРАВЛЕНИЯ
КОНТРОЛЬ
РЕЛЕ
Г-Н
ГЛАВНЫЙ МОТОР
ПРЕДВАРИТЕЛЬНАЯ СТИРКА
ОТОБРАЖАТЬ
ПРИВОД УПРАВЛЕНИЯ
МЫТЬ
ПРИВОД УПРАВЛЕНИЯ
УПРАВЛЕНИЕ ПРИВОДОМ
ВОДИТЬ МАШИНУ
СМЫВАТЬ
ОШИБКА
КОНТРОЛЬ
ВРАЩЕНИЕ
Процессор
КОНТРОЛЬ
ГЛАВНЫЙ МИКОМ
КОНТРОЛЬ
симистор
ВОДИТЬ МАШИНУ
КОНТРОЛЬ
ЧАСТОТА
ПРЕДВАРИТЕЛЬНЫЙ КЛАПАН
ХОЛОДНЫЙ КЛАПАН
ГОРЯЧИЙ КЛАПАН
УПРАВЛЕНИЕ ДВЕРЬЮ
ВОДИТЬ МАШИНУ
АГ ДИРВЕ
ВОДИТЬ МАШИНУ
СЛИВНОЙ НАСОС
РЕЛЕ
ПРОВЕРИТЬ ДРАЙВ
ОБЛОЖКА РЕКЛАМЫ
DOOR-COM
КОНТРОЛЬ
ЗАМОК
ДВЕРЬ-РАЗБЛОКИРОВАТЬ
СИСТЕМА АГ-НАНО
AG-NANO PBA(SUB)
АГ-КОМПЛЕКТ
50
ДАТЧИК УРОВНЯ ВОДЫ
ЗНАК ЗАКРЫТИЯ ДВЕРИ
ВОДЯНОЙ ТЕРМИСТОР
ЗНАК ДВЕРНОЙ ЗАМОК
ТЕРМИСТОР РАДИАТОРА
ЗНАК ОТКРЫТИЯ ДВЕРИ
5. СБОРКА И РАЗБОРКА
5-1. ИНСТРУМЕНТЫ ДЛЯ РАЗБОРКИ И СБОРКИ
НЕТ.
1
2
3
4
5
ИНСТРУМЕНТ
Драйвер коробки
10мм
13мм
19мм
двусторонний
10, 13,19мм
гаечный ключ
тиски плоскогубцы
Обогреватель (1)
Мотор (1), Баланс (5), по 2 отверстия слева и справа от амортизатора
1 отверстие для шкива
Сменный для коробки водитель.
Так как болт работает вхолостую, когда используется отвертка коробки, используйте коробку
драйвер 17мм.
Средство для защиты холостого хода и истирания болта коробки передач.
Другое (Водитель, Кусачки, Длинный нос) Общие инструменты для послепродажного обслуживания.
JIG для ванны
1 (разборка и сборка)
25
5-2. СБОРКА И РАЗБОРКА
Предупреждение! Во избежание риска поражения электрическим током, травм или смерти отключите питание от
стиральная машина
Наименование
Описательное изображение
Как сделать
① Удалите два винта, удерживающие верхнюю
ASS'Y-
Крышка на задней стороне устройства.
КРЫШКА ВЕРХ
② Снимите верхнюю крышку, нажав и
потянув.
③ Затем датчик воды (давления), шумоподавляющий фильтр. и водяной клапан можно заменить.
датчик давления
водяной клапан
фильтр шума
26
Наименование
Описательное изображение
Как сделать
① Снимите верхнюю крышку и сборку.
РАМКА
Ящик стола.
ФРОНТ
② Удалите два винта на передней панели
панель управления.
③ Снимите панель управления, отсоединив
разъем, который соединяет печатную плату с
жгут проводов.
④ Подденьте крышку фильтра с помощью предмета.
например монета. Потяните вниз дверной рычаг
и откройте Ass'y Door.
27
Наименование
Описательное изображение
Как сделать
⑤ Выверните винт на передней крышке.
РАМКА
ФРОНТ
⑥ Вставьте плоскую отвертку в зазор и
подденьте переднюю крышку (левую), чтобы отделить ее.
⑦ Снимите проволочную диафрагму с рамы.
Спереди и снимите диафрагму.
⑧ Удалите 7 винтов на передней части рамы.
28
Наименование
Описательное изображение
Как сделать
ПОЯС
Перед снятием ремня следует открыть
Нижняя часть крышки.
ⓛ Снимите ремень перед повторной сборкой.
② Убедитесь, что ремень находится в центре
①
шкив двигателя. <Ремень в сборе> Повесьте ремень на шкив двигателя (①)
прежде чем надеть его на шкив (②)
②
МОТОР
ⓛ Снимите кожух провода с двигателя. ② Снимите болты, удерживающие двигатель, используя
отвертка.
③ Снимите двигатель.
29Наименование
Описательное изображение
Как сделать
① Удалите крепежные винты водяного
Вода
клапан подачи.
Поставлять
Клапан
② Отсоедините провода клапана.
③ Разъедините водяные шланги.
① Снимите верхнюю крышку.
Вода
Уровень
Датчик
② Удалите крепежные винты водяного
Датчик уровня.
③ Отсоедините жгут датчика уровня воды.
④ Отсоедините шланг давления.
⑤ Замените датчик уровня воды.
30
Наименование
Описательное изображение
Как сделать
① Удалите крепежные винты, удерживающие
Дверь-
в
Дверь-стекло.
Петля
② Отделите стекло.
③ После удаления двух винтов, удерживающих
Держатель стекла, замените дверную петлю.
④ Собрав их вместе, проверьте
если винты, удерживающие дверную петлю,
правильно закреплен.
① Вставьте плоскую отвертку в
Осушать
прорезь в верхней части фильтра крышки и
Насос
рычаг вниз, чтобы отделить его.
② Открутите сливной фильтр, повернув его
против часовой стрелки.
- Оставшаяся внутри вода может вытечь. Итак, поставьте пустую миску на пол, чтобы держать
вода.
31
Наименование
Описательное изображение
Как сделать
③ Наклоните устройство назад и выньте
дренажный насос.
④ Отсоедините шланг подачи воды и
жгут проводов.
(Внимание: проверьте, не подключено ли устройство к сети.
Существует вероятность поражения электрическим током.)
⑤ Разделите бак фильтра шланга и сливной патрубок.
Шланг.
※ КОНТРОЛЬНО-ПРОПУСКНОЙ ПУНКТ
1. Снимите сливной фильтр и проверьте, нет ли в нем посторонних предметов (монет, пуговиц и т. д.).
блокировка внутри - Если да, очистите внутреннюю часть.
2. Проверьте, правильно ли подсоединен жгут проводов. Если нет, подсоедините его правильно.
3. Если вода протекает, проверьте, плотно ли собраны зажимной шланг и сливной колпачок.
- Если нет, соберите их плотно.
Удалите оставшуюся внутри воду, повернув фильтр против часовой стрелки.
32
Наименование
Описательное изображение
Как сделать
① Откройте дверь.
Дверь С/З
② Снимите пружинную мембрану и отделите
Диафрагма с лицевой стороны рамы. - Вставьте плоскую отвертку и подденьте
пружину для снятия пружинной диафрагмы.
- Диафрагма может быть повреждена при
вынимая это. Итак, сбросить его в один
направление медленно.
③ Удалите винты, удерживающие дверцу S/W.
④ Снимите дверцу S/W.
⑤ Отсоедините разъем провода. (Нажмите
крючок, чтобы разблокировать язычок и отключить его.)
① Снимите переднюю раму.
Обогреватель
33
Наименование
Описательное изображение
Как сделать
② Отсоедините корпус разъема.
③ Снимите гайку, удерживающую нагреватель, и
отделить обогреватель.
④ Выньте нагреватель из бака.
(※ Внимание: обязательно вставьте обогреватель в
Кронштейн в ванне. Если нет, это может вызвать
огонь. И убедитесь, что упаковка
сидение на своем месте. Закрепите гайку с
5 кгс/м². Если гайка затянута неплотно,
может привести к утечке воды.)
34
1-2. Меры предосторожности при установке
■ Как снять транспортировочные болты
1. Удалите винты с помощью
прилагаемый гаечный ключ.
2. Снимите транспортировочные болты.
с задней стороны устройства.
3. Заполните отверстия
в комплекте пластиковые колпачки. 4. Сохраните транспортировочные болты и
винты для будущего использования.
■ Меры предосторожности перед
Монтаж
Агрегат достаточно тяжелый. Так,
Убедитесь, что устройство стоит
Держите его подальше от прямых солнечных лучей
убедитесь, что у вас есть 2 или более
на твердом и ровном полу.
или высокой влажности, и установите его
в месте с хорошей вентиляцией.
персонал перемещает его.
Установите устройство в месте
Держите устройство вдали от мест
Держите устройство подальше от источников тепла
с розеткой легко
в котором мерзнет,
приборы, такие как обогреватель.
доступный.
особенно зимой.
2
■ Заземление
※ Обязательно заземлите устройство, чтобы предотвратить
утечка тока или удар.
С заземленной розеткой
▶ Не требует дополнительного заземления.
■
Дренаж воды
▶ Подвесьте сливной шланг над умывальником или
Ванна для стирки или заглушка на конце сливного шланга
в стояк
- Конец сливного шланга должен быть продет
через направляющую шланга или закреплены, как показано на
картинку, чтобы она не всплывала
во время слива воды. - Выходной конец сливного шланга должен быть
минимум 60-90 см над основанием машины.
▶ Загерметизируйте соединения сливной трубы.
- В противном случае это может привести к утечке воды.
▶ Не допускайте откачивания воды
- Если конец сливного шланга опущен в воду,
он может сливать воду во время стирки.
Итак, убедитесь, что конец сливного шланга
не ставится в воду.
Примечание: всегда следует проявлять осторожность, чтобы
избегайте смятия или повреждения сливного шланга.
Для лучшей производительности сливной шланг должен
никак не ограничиваться, через локти,
муфты или чрезмерная длина.
3
■ Как выровнять устройство
1. Выберите место установки.
▶Установите устройство на расстоянии 10 см или более от
расстояние от окружающих его стен.
▶Установка также доступна для
установка ниши или шкафа.
2. Проверьте, выровнено ли устройство.
▶Если агрегат качается, отрегулируйте
ноги.
3. Отрегулируйте выравнивающие ножки.
▶ 4 регулируемые ножки
Когда устройство не выровнено
должен касаться пола
▶Слегка приподнять аппарат и отрегулировать самую короткую. ▶Поверните регулировочный болт против часовой стрелки, как показано на рисунке выше.
(Выравнивающая нога становится длиннее.)
все вместе.
※ Осторожность ※
Стопорная гайка
Выравнивающий болт
Гаечный ключ
▶ После регулировки выравнивания
Плоская головка
Отвертка
болт, затяните стопорную гайку
поворачивая его по часовой стрелке.
4
Затяните стопорную гайку после
выравнивание. Если нет, то
может генерировать вибрации и
шумы.
1. Меры предосторожности
1-1. Меры предосторожности
1. Не позволяйте покупателю ремонтировать товар.
☞ Обслуживание неквалифицированным персоналом может привести к травмам или повреждению изделия.
2. Отключите питание прибора перед обслуживанием.
☞ Помните о возможности поражения электрическим током.
3. Не используйте мультиштекер.
☞ Розетка может быть перегружена, что приведет к ее перегреву.
4. Проверьте, нет ли повреждений на вилке или розетке.
☞ Немедленно замените его, если он неисправен. (Это может привести к поражению электрическим током или пожару)
5. Обязательно заземлите изделие. ☞ Может привести к поражению электрическим током.
6. Не мойте изделие водой.
☞ Может привести к поражению электрическим током/возгоранию или сокращению срока службы изделия.
7. Жгут проводов не должен быть влажным и правильно подсоединен во время обслуживания.
☞Он должен быть защищен от любой внешней силы.
8. Во время обслуживания удаляйте пыль или грязь с изделия, участка проводки и соединений.
☞ Защитите от возможного возгорания из-за трекинга и т. д.
9. Проверьте наличие следов воды на электрических деталях, жгуте проводов и т. д.
☞ Замените детали и/или вытрите насухо воду.
10. Проверьте состояние сборки деталей после обслуживания.
☞ Убедитесь, что изделие собрано в том же состоянии, что и перед обслуживанием.
11. Не тяните за шнур питания, а отключайте его, держась за вилку.
☞ Опасайтесь поражения электрическим током или возгорания при повреждении шнура питания.
12. Вынимайте вилку из розетки, когда стиральная машина не используется.
☞ Опасайтесь поражения электрическим током или возгорания при зажигании. 13. Не используйте и не размещайте легковоспламеняющиеся материалы (включая бензин, спирт, растворитель и т. д.) вокруг
стиральная машина.
☞ Легковоспламеняющиеся материалы могут стать причиной взрыва или возгорания.
14. Не ставьте в стиральную машину чашу с водой или мокрое белье.
☞ Попадание воды в
стиральная машина.
15. Не устанавливайте стиральную машину в местах, где на нее может попадать снег, дождь и т. д.
☞ Это может привести к поражению электрическим током или пожару и сократить срок службы изделия.
16. Не нажимайте на кнопки управления острыми предметами, такими как булавки, иглы и т. д.
☞ Это может привести к поражению электрическим током или другим проблемам.
17. Убедитесь, что стиральная машина выровнена по горизонтали на полу и правильно установлена.
☞ Вибрация может сократить срок службы изделия.
18. Обязательно используйте разъемы при подключении проводов.
☞ Если провода подсоединены без штекерных разъемов, это может привести к самовоспламенению.
19. Когда стиральную машину нужно убрать для обслуживания, положите на пол подушку и положите
продукт на бок медленно. ☞ Если стиральную машину положить на переднюю часть, бак может повредить внутренние детали.
1
11. СПРАВОЧНАЯ ИНФОРМАЦИЯ
11-1. НАЗВАНИЕ МОДЕЛИ
Актуальное название модели на рынке
Код модели спецификации
ВФ
Ф
Классификация барабанных машин
по типу:
5
12
Северная Каролина
ВСТУПЛЕНИЕ
2005 г.р.
Обозначение оборотов в минуту
800 об/мин: 8
1000 об/мин: 10
1200 об/мин: 12
1400 об/мин: 14
1
/
обслуживание
Код
ЮЛП
Покупатель
Буквенно-цифровое обозначение на основе цвета,
класс или любые другие особенности
WF (Стиральная машина с фронтальной загрузкой)
WD (стиральная машина и сушилка)
54
11-2. ТЕРМИНОЛОГИЯ
1) ASSY-MAIN PCB (Датчик дисбаланса)
→ Во избежание скопления белья на одной стороне трубы, вызывающего шум и вибрацию,
стиральная машина использует устройство обнаружения дисбаланса, которое равномерно распутывает белье перед стиркой.
начинается цикл увлажнения.
2) ЗАМОК ДВЕРИ S/W
→ Предотвращает открытие двери во время выполнения цикла. В целях безопасности сохраняется
дверь заблокирована даже в режиме паузы или после цикла стирки, если частота уровня воды
больше 24,8 кГц (уровень защиты от переполнения) или температура внутри трубки меньше 65 ℃ в
цикл увлажнения и 55 ℃ в цикле стирки. 3) ДАТЧИК ДАВЛЕНИЯ (защита от перелива)
→ Когда подается вода более чем на 2/3 вместимости трубки из-за неисправности
клапан подачи, это устройство автоматически запускает слив воды и отображает сообщение «ПЕРЕХОД
ОШИБКА(E3)" на светодиоде.
4) ТЕРМИСТОР
→ Продолжает отслеживать и контролировать температуру внутри трубки, чтобы поддерживать ее ниже ваших настроек.
5) ТЕРМОПРЕДОХРАНИТЕЛЬ В СБОРЕ (защита от перегрева)
→ Когда нагреватель стиральной машины перегревается из-за неисправности термистора или любого другого
неисправность,
автоматически срабатывает термопредохранитель (встроенный в обогреватель) для отключения питания на
Ваша безопасность и безопасность продукта.
6) ASSY-MAIN PCB (защита от стирки)
→ Во избежание повреждения чувствительного белья температура в трубке определяется и отображается сообщение «ОШИБКА (E8)».
отображается на светодиоде для курсов шерсти или нижнего белья, когда температура превышает 50 ℃.
7) ТЕРМОСТАТ (защита от перегрева)
→ Когда нагреватель (осушитель) перегревается из-за ошибки термистора или любой другой неисправности,
термостат (установлен на сушильном канале) автоматически активируется, чтобы отключить питание для
Ваша безопасность или безопасность продукта
8) БЛОКИРОВКА ОТ ДЕТЕЙ
→ Не позволяет детям играть со стиральной машиной. 55
9) ПРЕДВАРИТЕЛЬНАЯ СТИРКА
→ Машина выполняет предварительную стирку примерно за 10 минут до основной стирки. Это
особенно эффективен для стирки сильно загрязненного белья.
10) ДАТЧИК ВЕСА
→ Трубка автоматически вращается при отсутствии подачи воды для определения веса белья, чтобы
можно определить правильное время стирки. (Стандартный, Кипячение, Эконом Кипячение и Dirt курсы и
Циклы полотенец и сушки)
56
11-3. ТАБЛИЦА УХОДА ЗА ТКАНЬЮ
Можно гладить при температуре не более 100°С.
Стойкий материал
Не гладить
Нежная ткань
Возможна химчистка любым растворителем
Вещь можно стирать в 95 С
Вещь можно стирать при 60 С
Сухая чистка с перхлоридом, зажигалка,
чистый спирт или только R113
Вещь можно стирать при 40 С
Химчистка с авиационным топливом,
чистый спирт или только R113
Вещь можно стирать при температуре 30 С
Не подвергать химической чистке
Вещь можно стирать вручную
Сухая квартира
Только сухая чистка
Можно повесить сушиться
Можно отбеливать в холодной воде
Сушить на вешалке
Не отбеливать
Сушка в стиральной машине, нормальный нагрев
Можно гладить при температуре не выше 200 С. Сушка в стиральной машине, пониженная температура
Можно гладить при температуре не выше 150 С.
Не сушить в стиральной машине
11-4. ЭЛЕКТРИЧЕСКИЕ ПРЕДУПРЕЖДЕНИЯ
Чтобы снизить риск возгорания, поражения электрическим током и других травм, помните о следующих мерах предосторожности:
. Используйте прибор только от источника питания, указанного на маркировочной табличке.
Если вы не уверены в типе электропитания, подаваемого в ваш дом, обратитесь к продавцу бытовой техники или в местную электросеть.
Компания.
. Используйте только заземленную или поляризованную розетку. Для вашей безопасности этот прибор оснащен поляризованным переменным током.
штепсельная вилка, имеющая одно лезвие шире другого.
Эта вилка вставляется в розетку только одним способом. Если у вас не получается полностью вставить вилку в розетку, попробуйте
переворачивание штекера. Если вилка по-прежнему не подходит, обратитесь к электрику, чтобы заменить розетку.
. Защитите шнур питания. Шнуры питания должны быть проложены так, чтобы на них нельзя было наступить или
зажаты предметами, расположенными на них или против них. Обратите особое внимание на шнуры у вилок, розеток,
и точка, где они выходят из устройства.
. Не перегружайте сетевую розетку или удлинители. Перегрузка может привести к возгоранию или поражению электрическим током.
57
11-5. Вопросы и ответы
НЕТ.
Тип
Часть
Ситуация
Решение
метод
В КАЧЕСТВЕ
повторно рекомендовать
закончился
Перед консультацией
причина
БАРАБАН
ШАЙБА
1 (МОДЕЛЬ
ИМЯ :Q1*3*)
часть внешнего вида Открытая и закрытая
плохой / быть привязанным &
отстраненный плохой
БАРАБАН
ШАЙБА
2 (МОДЕЛЬ
ИМЯ :Q1*3*)
внешний вид часть этикетка (наклейка) отделяется консультирование … для спецификации или этикетки продукта
побудить клиента прикрепить напрямую или
пошлите для этого инженера. Для других
рекламой или пиар-лейблом может и не быть
прикрепил.
БАРАБАН
3 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
внешний вид часть аксессуары нет
включены
..Проверьте,
В КАЧЕСТВЕ
rerecomm такие же, как в руководстве. Если не
обращайтесь в СВК.
закончился
Внешний вид Деталь Цвет сходит/ржавчина
В КАЧЕСТВЕ
повторно рекомендовать
закончился
Это может произойти при установке машины ☞ Быть рус
во влажном месте, которое вызывает ржавчину или
к временам
обесцвечивание. замена
Местоположение
часть дисплея
Часть дисплея не горит/
не очищается
В КАЧЕСТВЕ
повторно рекомендовать
закончился
Это симптом, возникший, когда он установлен в
☞ Высушите переднюю
влажное место или вода попала внутрь. инженер в
ШАЙБА
4 (МОДЕЛЬ
ИМЯ :Q1*3*)
БАРАБАН
5 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
Если крышка не открывается или не закрывается
☞ Дверь закрыта
сушка д
безопасный уровень. В
▶ Это ла
это для рекламы
не прилагается
☞ Сэр, мы
продукт, который
лучше всего очистить
часть дисплея
Персонаж ломается на
отображать
В КАЧЕСТВЕ
повторно рекомендовать
закончился
☞ В этом салоне
6 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
часть дисплея
Дисплей не очищается
В КАЧЕСТВЕ
повторно рекомендовать
закончился
☞ В этом салоне
7 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
часть дисплея
Неисправность дисплея
В КАЧЕСТВЕ
повторно рекомендовать
закончился
☞ В этом салоне
8 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
связанный с дверью
Датчик двери не работает
обнаружен
Другие
☞ В этом салоне
9ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
шум
10 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
Возник шум
периодически во время стирки
Общий
консультирование
шум
Возник шум
с перерывами во время
обезвоживание
Вы сняли защитное устройство стиральной машины? Это
Общий
. .Сделайте комментарий для клиента, чтобы
консультируя подготовить меморандум, так как он может произойти, когда белье прислонено к
одно направление или машина не выровнена
не быть знакомым с содержимым
ШАЙБА
11 (МОДЕЛЬ
Пожалуйста, проверьте, установлена ​​ли стиральная машина и
используется со снятием предохранительного устройства, расположенного
в его тылу.
☞ Ты г
удалил
☞ Пожалуйста с
направление
внутри такой
БАРАБАН
15 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
16 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
17 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
ШАЙБА
18 (МОДЕЛЬ
ИМЯ :Q1*3*)
БАРАБАН
19ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
20 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
шум
Произошла утечка воды 상담
при подключении к водопроводу
Проводите повторную сборку, когда шланг подачи воды
ушел.
Отключить
утечка воды
связанные с
Вода переливается из
ящик для моющих средств (передняя загрузка
стиральная машина)
Общий
консультирование
Его можно использовать с таким количеством моющего средства или оставить
один в течение длительного времени без использования. ☞ Если дет.
моющее средство бо
утечка воды
связанные с
Вода просочилась на пол
Общий
консультирование
Это симптом, когда нижний шланг ▶ Проверьте
не снаружи оторван.
водостоки
утечка воды
связанные с
вода просачивается в воду
часть подключения питания
Общий
консультирование
Это может произойти, когда он выталкивается из-за ▶ отключения
давление воды или плохой контакт.
поскольку
сложная инста
могу купить я
утечка воды
связанные с
Произошла утечка воды Общее
во время подачи воды
консультирование
Утечка во время подачи воды может произойти
возможно из-за плохого соединения крана и
муфта и шланг подачи воды.
утечка воды
связанные с
Естественный
слив(постоянно)/вода не
наполнительная ванна
Общий
консультирование
Может появиться в барабанной стиральной машине ▶ Для m
из которых сливной шланг расположен внизу. вверх и исправить это
вся вода
запах/дым
Запах гари
Общий
консультирование
При первоначальном использовании продукта Может появиться во время
операция с соединением друг с другом, но это
внимательно наблюдают клиенты, которые
пользуюсь более 3 лет. запах/дым
Горение/дым
Общий
Вытащите вилку в случае дыма или пожара. Это можно показать в случае, если внутренность
консультирование
компоненты продуктов не работают
обычно.
источник питания
связанные с
Питание не подается
В КАЧЕСТВЕ
повторно рекомендовать
закончился
источник питания
связанные с
Прерыватель утечки тока является общим
упавший
консультирование
Это может произойти при полной влажности
внутри машины.
☞ В этом салоне
источник питания
связанные с
Автоматическая остановка во время работы AS
повторно рекомендовать
закончился
Это может произойти, когда слишком много
прачечная.
▶Уменьшить
инженер в
источник питания
связанные с
Частое отключение питания
Это может произойти в случае плохого контакта ☞ В этом случае
кнопка.
ШАЙБА
21 (МОДЕЛЬ
ИМЯ :Q1*3*)
БАРАБАН
22 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
ШАЙБА
23 (МОДЕЛЬ
ИМЯ :Q1*3*)
БАРАБАН
24 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
25 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
26 ШАЙБА
В КАЧЕСТВЕ
повторно рекомендовать
☞ Первое повторение
▶ Это
через 4~5 дней
частота о
инженер
☞ В этом салоне
Его можно показать, если шнур питания не подключен ☞ Извлеките
вставлено или электричество затемнено или интерьер другой профи
компоненты продуктов не работают
инженер в
правильно. БАРАБАН
ШАЙБА
29(МОДЕЛЬ
ИМЯ :Q1*3*)
4E: неисправен датчик уровня воды с фронтальной загрузкой
стиральная машина
ошибка
В КАЧЕСТВЕ
повторно рекомендовать
закончился
Это может произойти, когда есть какие-либо
☞ Отключить
инородный материал внутри водопровода и дренажный материал внутри
клапан или внутренние компоненты продуктов
не работают нормально. ⊙ Датчик уровня воды или
материнская ротация.
БАРАБАН
ШАЙБА
30 (МОДЕЛЬ
ИМЯ :Q1*3*)
5E: фронтальная загрузка Вода не сливается
стиральная машина
ошибка
В КАЧЕСТВЕ
повторно рекомендовать
закончился
Это может произойти, когда сливной шланг
над порогом или вода не сливается.
Это может произойти, когда фильтр модера насоса забит мутью,
БАРАБАН
31 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
OE: фронтальная загрузка 3E ПЕРЕПОЛНЕНИЕ
стиральная машина
ошибка
Общий
консультирование
Может случиться так, что уровень подаваемой воды не соответствует ☞ После слива
обнаружено.
после этого
UE: фронтальная загрузка 4E НЕБАЛАНСИРОВКА ОШИБКА
стиральная машина
ошибка
Общий
консультирование
Это может случиться, когда пол
установленное место не плоское или одежда
запутался. E5 ОШИБКА ВОДОНАГРЕВАТЕЛЯ
Общий
консультирование
Это может произойти при повышении температуры кипения. Используйте опору.
быстро. (Это также потому, что слишком много моющего средства
охлаждается доу
используются.)
И если это так
HE : фронтальная загрузка E6 ОШИБКА ВОДОНАГРЕВАТЕЛЯ
стиральная машина
ошибка
В КАЧЕСТВЕ
повторно рекомендовать
закончился
Это может появиться, когда доза не достигает установленного
температуры в течение определенного времени.
1E: фронтальная загрузка E7 Датчик уровня воды ERR
стиральная машина
ошибка
В КАЧЕСТВЕ
повторно рекомендовать
закончился
Это может произойти при неисправности воздушного шланга ☞ В этом случае
или датчик уровня воды.
cE: фронтальная загрузка E8 Аномальная вода
температура стиральной машины ERR
ошибка
В КАЧЕСТВЕ
повторно рекомендовать
закончился
Проверьте шланг для горячей и холодной воды. ☞ Проверьте, что
подключен к отверстию для подачи воды.
и если это так
8E : фронтальная загрузка E9Утечка воды ERR
стиральная машина
ошибка
В КАЧЕСТВЕ
повторно рекомендовать
закончился
Проверьте, не вставлен ли посторонний материал
в сливном фильтре. ☞ В этом случае
tE: фронтальная загрузка E9 Утечка воды ERR
стиральная машина
ошибка
В КАЧЕСТВЕ
повторно рекомендовать
закончился
Проверьте, не вставлен ли посторонний материал
в сливном фильтре.
☞ В этом случае
11Е: передний
загрузка стирки
машинная ошибка
E9 Утечка воды ERR
В КАЧЕСТВЕ
повторно рекомендовать
закончился
Проверьте, не вставлен ли посторонний материал
в сливном фильтре.
☞ В этом случае
дверь: передняя
загрузка стирки
машинная ошибка
Эд: Дверь не открывается
В КАЧЕСТВЕ
повторно рекомендовать
закончился
Может появиться при открытии двери
определенные минуты после завершения стирки
или электричество прерывается в работе.
▶Есть
дескриптор операции
32 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
33 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
34 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
35 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
36 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
37 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
38 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
39ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
ШАЙБА
(МОДЕЛЬ
HE1: передний
загрузка стирки
машинная ошибка
Проверьте в
инженер в
Очистите фильтр
Уровень ма
после этого
☞ В этом случае
БАРАБАН
ШАЙБА
43 (МОДЕЛЬ
ИМЯ :Q1*3*)
водоснабжение
связанные с
Вода подается мало
Общий
консультирование
Может появиться, когда кран не открыт
должным образом или внутри находится посторонний материал. ▶ Проверено ли
вставил? ☞
шланг
вход. С
БАРАБАН
44 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
водоснабжение
связанные с
Моющее средство осталось
Общий
консультирование
Может появиться при длительном использовании
моющее средство плохо растворено или когда вода
зимой температура низкая.
☞ Собери
Если это не так
водоснабжение
связанные с
Вода останавливается во время
приход
Общий
консультирование
Может появиться при отключении воды или воды ▶ Проверено ли
отверстие подачи забито.
вода су
затемнение гноя
вынь т
водоснабжение
связанные с
Одежда повреждена
Общий
консультирование
☞ В этом салоне
водоснабжение
связанные с
Вращение в одном направлении
☞ В этом салоне
водоснабжение
связанные с
Вращение не работает
после того, как он звучит с гулом
☞ В этом салоне
водоснабжение
связанные с
Вода не подается в
зима
связанные с полосканием
Ополаскиватель не помещается в ванну
Общий
консультирование
Может появиться, когда ополаскиватель остается
засорить .
связанные с полосканием
Пузырь остался
Общий
консультирование
Он может появиться, когда слишком много или слишком мало ☞ Если есть
прачечная. стирка
канализация
связанные с
Вода не сливается
Общий
консультирование
☞ В этом салоне
обезвоживание
связанные с
Обезвоживание время
снова увеличился
Общий
..Сделайте комментарий для клиента, чтобы
Вибрация и шум возникают, когда горизонт
консультирование подготовить меморандум, так как он может быть сломан или белье прислонено к одному
не быть знакомым с содержимым
направление. Так может появиться, когда безопасность
полностью.
устройство работает, чтобы предотвратить это.
☞ Если есть
сильно энт
обезвоживание
Стиральная машина работает для четырех конкретных
ШАЙБА
45 (МОДЕЛЬ
ИМЯ :Q1*3*)
БАРАБАН
46 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
47 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
48 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
49ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
ШАЙБА
50 (МОДЕЛЬ
ИМЯ :Q1*3*)
БАРАБАН
51 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
52 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
ШАЙБА
53 (МОДЕЛЬ
ИМЯ :Q1*3*)
БАРАБАН
Может появиться, когда кран и подача воды ☞
шланг замерзнет, ​​если он используется на веранде в
зима.
Если стиральная машина потребляет часов больше
▶Рин
положить р
к расширению
крышка и
☞ Проверьте, что
БАРАБАН
57 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
58 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
59 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
60 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
61 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
62 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
63 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
ШАЙБА
64 (МОДЕЛЬ
ИМЯ :Q1*3*)
БАРАБАН
65 ШАЙБА
(МОДЕЛЬ
ИМЯ Q1*3*)
БАРАБАН
ШАЙБА
66 (МОДЕЛЬ
ИМЯ :Q1*3*)
обезвоживание
связанные с
плохо сжимается
Общий
консультирование
Может появиться, когда есть одежда типа винила. обезвоживание
связанные с
Вода при покупке
В КАЧЕСТВЕ
повторно рекомендовать
закончился
обезвоживание
связанные с
Обезвоживание не работает Общие
вообще
консультирование
Это может появиться, когда внутренние компоненты
не работает должным образом.
☞ В этом случае
другие
Действия при замерзании воды AS
зимой
повторно рекомендовать
закончился
Это может появиться, когда машина используется в
снаружи или на веранде.
☞ налей ж
шланг в к-й
стиральная коробка
другие
забит / посторонний
материалы
монтаж /
связь
Консультации по установке
Общий
Консультация по стиральной машине с фронтальной загрузкой
☞ Барабан
задняя часть барабана
руководство.
монтаж /
связь
Проверка уровня
Специфический
консультирование
☞ Уровень это b
монтаж /
связь
Переезд/переезд
переустановка
Специфический
консультирование
☞Возможно
дом и в
удалить его на корме
серьезная плотина
связанные со стиркой
Низкая скорость стирки
вращение
Общий
консультирование
Она может появиться, когда белья слишком много.
связанные со стиркой
Одежда повреждена
Общий
консультирование
Проверьте, нет ли внутри посторонних предметов. ☞ Проверьте, что
(монетный гвоздь и другой острый материал), поэтому он может обезвоживать
появляются из-за молнии или пуговицы джинсов.
обезвоживание.
кроме д
▶Проверьте, где
предотвратить я
запросить электронную
☞ Там ма
продукты тесты
Общий
….сливной шланг засорен или посторонний
консультационный материал внутри
☞ после туалета
есть ли
▶ Проверьте, что
инженер'
ЭЛЕКТРОНИКА
Настоящее Руководство по обслуживанию является собственностью Samsung Electronics Co.,Ltd.
Любое несанкционированное использование Руководства может быть наказано в соответствии с применимыми
Международное и/или национальное право.
© Samsung Electronics Co., Ltd. ИЮНЬ 2005 г.
Напечатано в Корее
Код № : DC68-02512A
12. ОПИСАНИЕ ЦЕПИ
12-1. ОБЩАЯ СИСТЕМА
58
12-2. Вход переменного тока и цепь питания
▶ Функция
Генерирует необходимую мощность постоянного тока 12 В
или 5В в случае подачи или отключения
Мощность переменного тока.
▶ Описание
- Когда переменный ток 220 В подается на CN3, D17
D20 преобразует его в 300 В постоянного тока. - DC 300V генерируется для LVT1
вторичный источник IC3 и PC1
включение/выключение.
- Вторичное 12В зависит от
значение ZD1.
- 12В для вторичной обмотки LVT1
источник преобразуется в DC 5V
через IC4.
5912-3. Цепь системы вождения
▶ Функция
Управляет каждой системой привода (КЛАПАН, ДВЕРЬ
S/W, DRAIN-MOTOR), повернув РЕЛЕ или
Триак вкл/выкл.
▶ Описание
- MICOM выдает высокий сигнал 5В с контакта
№ 1 - 7 IC7 и IC9. - Затем контакты с 10 по 16 на IC7 и IC9
с заземлением (0 В).
- Когда контакты № 10–16 заземлены, это
создает разность электрических потенциалов от
12В, которые включают РЕЛЕ 5,6,7 и
TRIAC2,3,4,5.
- Рабочие части (КЛАПАН, ДРЕН-МОТОР,
DOOR S/W), подключенный к CN9, включается, если
на них подается питание.
60
12-4. Цепь двигателя
▶ Функция
Подает питание на двигатель и вращает его
CW/CCW (правое/обратное направление).
▶ Описание
- Работа TRIAC1 такая же, как и
что из системы вождения.
- Если электрический потенциал R48 заземлен
(0В), TRIAC1 включается.
- CN1 определяет, заперта ли дверь или
разблокирован. Если разблокировано, то не применяется
питание двигателя, даже если TRIAC1 включается.
- Если дверь разблокирована и включается TRIC,
двигатель, подключенный к CN4, поставляется с
мощность и приводы по часовой стрелке (правое направление).
- В таких условиях включение РЕЛЕ3
будет вращать двигатель против часовой стрелки (реверс) как
проводка переключается на против часовой стрелки.
- Включение RELAY4 переключит обмотку
двигателя к одному для более высокой езды.
61
12-5. Цепь обнаружения датчика
▶ Функция
Обнаруживает сигналы от датчика и контролирует
действующая система.
▶ Описание
- Датчик уровня воды подключен к контакту 4
CN7.
- Частота изменения датчика уровня
в зависимости от количества воды в ванне.
- Затем частота вводится на контакт MICOM.
48 для определения количества воды.
- Датчик DHSEH подключен к контакту CN7.
5 и CN6 контакты 3,4.
- Сопротивление темп. изменения датчика
в зависимости от температуры окружающей среды.
измененное сопротивление приложено к R50 и
Р51.
- Напряжение, подаваемое на R50 и R51, равно
решил в зависимости от темп. Магазины МИКОМ
Значение.
- При подаче напряжения на контакты 22 MICOM
и 23, MICOM сравнивает его с предопределенным перед обнаружением текущего
темп.
62
12-6. Система ввода TACHO двигателя
▶ Функция
Определяет текущие обороты двигателя и
контролирует вывод.
▶ Описание
- Датчик двигателя TACHO подключен к
CN10 B-вывод.
- В соответствии с текущими оборотами двигателя,
прямоугольная волна подается на контакт 8.
- Прямоугольная волна, поступающая на TR2 BASE
включает двигатель, если высокий уровень (5 В), и поворачивает его
выключен, если низкий (0 В). И эта операция будет
инвертирован в TACHO NET для чистой волны
без шума.
- Сигнал подается на контакт 13 MICOM.
Затем MICOM подсчитывает частоту
входной сигнал и определяет текущие обороты
двигатель.
63
12-7. Серебряная наносистема
▶ Функция
Подает электрический ток на серебряную пластину во время
водоснабжение и использует серебряную воду для
выполнять безбактериальные процессы или процессы стерилизации.
▶ Описание
- Выбирает серебряную нанофункцию для работы
система.
