Электрическая схема вытяжки Best — подробно и оригинально

Электрическая схема вытяжки Best

Схема двигателя и его подключения для кухонной вытяжки Best. Кухонные вытяжки как правило имеют двигатели на несколько скоростей. Чаще это три скорости, реже , но все же встречаются вытяжки с четырьмя скоростями.

Вот одна из последовательностей подключения двигателя кухонной вытяжки Best:

Последовательность цвета проводов дается в последовательности с лева на право.

А следовательно:  Синий ∼Белый∼Оранжевый∼Черный∼Красный∼Коричневый

Ремонт кухонной вытяжки Best самостоятельно.

Цифры между проводами это величина сопротивления в Омах между указанными проводами, а именно:

Синий ∼22∼Белый∼22∼Оранжевый∼22∼Черный∼65∼Красный∼22∼Коричневый

Синий ∼….150…..∼Коричневый

Между синим и коричневым , точнее к синему и коричневому проводам подсоединяется пусковой конденсатор  номинальной емкостью 6.3 Mkf.

Далее один провод электросети 220 v подключается к Коричневому проводу. Второй провод электросети 220v попеременно подключается к Синему, Белому ли Оранжевому, Тем самым изменяя скорость вытяжки с третьей к первой через вторую.

Вот собственно и все сложности вытяжки. А далее, что управляет переключением скоростей. Либо это механический переключатель скоростей (скорость переключается путем нажатия соответствующих кнопок).

Либо переключение может быть электронным, где переключением скоростей управляет электронный модуль управления. А вы либо подносите палец к соответствующему сенсору на передней панели вашей кухонной вытяжки, либо слегка жмете на микровыключатель со светодиодом, сигнализирующим выбранную скорость вытяжки.

Если Двигатель вашей вытяжки не вращается, попробуйте установить какую либо скорость и каким то образом провернуть двигатель вручную, если он начал вращаться, то смело меняйте пусковой конденсатор похоже он вышел из строя.

Книга Как отремонтировать кухонную вытяжку
Best:

Представлено подробное описание вытяжки.  Устройство вытяжки.  Принцип работы. Рассмотрены всевозможные неисправности кухонных вытяжек  Best.

Описаны неисправности, причины их вызвавшие и главное подробное, и пошаговое руководство разборки, обнаружения неисправности ремонта и последующей сборки.

Вы получите ответы на следующие категории вопросов а также бесценное руководство как устранить любую неисправность кухонной вытяжки самостоятельно, быстро и эффективно в домашних условиях :

  1. Кухонная вытяжка не включается.
  2. Свет горит, мотор не вращается.
  3. Мотор вращается медленно.
  4. Слышны скрежет свист во время работы вытяжки.
  5. При включении освещения мотор останавливается.
  6. При включении освещения мотор вытяжки не запускается.
  7. При выключении освещения мотор запускается.
  8. Кухонная вытяжка не реагирует на нажатие кнопок или сенсоров на панели управления.
  9. Фото и описание Модулей, плат электронного управления кухонной вытяжки.
  10. Неисправности модулей управления.
  11. Изображения модуля управления и что заменить на модуле плате, при той или иной неисправности.
  12. Как отремонтировать механическую панель управления режимам работы кухонной вытяжки.
  13. Неисправности и способы устранения электронных панелей управления.
  14. Неисправности двигателей и способы их быстрого устранения.

 Запчасти для кухонных вытяжек здесь.

  ☞ Приобретайте Курс: ремонт кухонной вытяжки $6



Post Views: 25 967

  Метки: kv

Устройство вытяжки: конструкция стандартной модели

Содержание

  • 1 Тип двигателя
  • 2 Из чего состоит кухонная вытяжка
  • 3 Внутренности кухонной вытяжки

В принципе каждая вытяжка напоминает пылесос (принципом действия), однако выполняет другие задачи. Мощность пылесоса регулируется плавно, позволяя выбрать нужный режим. У кухонной вытяжки ступенчатая схема, когда скорости сменяются без плавного перехода, схема электрическая другая. Для плавной регулировки часто применяются симисторы, скачкообразное изменение проще производить коммутацией обмоток. Вне зависимости от устройства вытяжки, в обоих случаях применимо амплитудное регулирование, поэтому не исключаем существования схем на тиристорных ключах либо инверторного управления. В последнем случае устройство вытяжки на кухне обойдется в копеечку.

Тип двигателя

Асинхронный двигатель доминирует. Используемый упрощенный вариант обеспечивает высокий уровень звукового давления (шума). Тихие асинхронные двигатели слишком сложны, из-за чего растет цена устройства. Иногда конструкция копирует напольный вентилятор. Маломощные вытяжки оборудуют асинхронными двигателями, где скорость изменяется коммутацией обмоток.

Из чего состоит кухонная вытяжка

В параметры вытяжек входит производительность. Это главное качество. Кухонная вытяжка вне зависимости от сложности состоит из двух веток:

  1. Освещение. Здесь на удивление редко встречаются светодиоды, авторы склонны считать, что дело в необходимости правильно сформировать напряжение для названных устройств. Для горения светодиоды включают в одном направлении, следовательно, следующий полупериод теряется. Схема получается непростая. Мерцание осветительных приборов, как известно, приводит к обморокам, даже если незаметно человеческому глазу. Лампочки накала и галогенные встречаются часто.
  2. Вторая ветка кухонной вытяжки уходит на двигатель. Здесь стоят предохранители – при наличии, прочие устройства защиты. Асинхронные двигатели с расщепленными полюсами грешат малым крутящим моментом на старте, механизм может дребезжать. В конструкциях со вспомогательной обмоткой в электрическую схему ставят конденсаторы для получения подобия второй фазы. Агрегат вырождается в напольный вентилятор. Расщепленные полюсы визуально определяют по наличию наклонных толстых медных витков, прорезающих магнитопровод.

Асинхронный двигатель с расщепленными полюсами

Вентилятор ставят тангенциальный. Получается повесить на него максимальную нагрузку без боязни перегрузки. В осевых давление сразу ложится на лопасти, передается вдоль на двигатель, потом на подшипники. Увеличивается сила трения, усиливается износ. Позднее начинается нагрев прибора, что часто приводит к ускоренному выходу кухонной вытяжки из строя. Тангенциальные вентиляторы в этом смысле лучше: нагрузка передается на электрическое поле, потом на обмотки.

Принцип работы кухонной вытяжки прост: воздух входит по центру маховика, а затем выталкивается на периферию силой лопастей. В отдельных моторах сложно найти выход у конструкции. Не исключено, что придется разобрать корпус, чтобы понять, либо запустить двигатель. Остерегайтесь в последнем случае удара током. Исправный двигатель должен звониться. Особенность кухонных вытяжек в двух лопастях, факт содержит коренное отличие от пылесоса. Силой всасывания жертвуют ради производительности.

Асинхронный двигатель не боится перегрева, но добросовестный производитель обычно снабжает устройства термопредохранителями. Крепятся на скобу к корпусу либо сидят между витками (под тканью или поверх). По характерной примете и удается определить тип, хотя на Западе принято подписывать изделия.

Сказанное касается и трансформаторов, и двигателей (везде обмотки, защищающие от перегрева). Итак, двигатель совместно с корпусом у кухонной вытяжки напоминают сдвоенную улитку. Между панцирями двигатель. Воздух входит с двух боков, а выходит позади (чтобы уменьшить размер корпуса по вертикали).

Разновидности вытяжек похожи как братья-близнецы, отметим и отличия. Мы описали, как устроены производительные модели, но дешевые снабжаются осевыми вентиляторами. Шумные, бестолковые, плохо тянут воздух. Просто щель с лопастями внутри. Проход закрыт решеткой, даже фильтр отсутствует. Мотор забивается жиром за считанные недели. Полагаем, что при чрезмерном загрязнении высокая температура приведет попросту к возгоранию слоя жира.

Внутренности кухонной вытяжки

Осевой вентилятор не лучший вариант для кухонной вытяжки, зато дешевый. Внутри ставится асинхронный двигатель по простой причине: коллекторный шумит и требует включения ряда элементов, неуместных в дешевой конструкции (к примеру, гасители шума). Оснастка бы содержала щетки, добавляющих веса и сложностей в обслуживании. Дополнительная причина – высокий уровень вибраций.

В результате внутри находится асинхронный двигатель с короткозамкнутым ротором типа «беличья клетка». В начальный момент не требуется большого пускового момента, предположим, что ухищрений на этот счет не предпринято.

Полюсы статора создаются двумя катушками, в нужной последовательности соединенных и противостоящих друг другу. Поле в роторе наводится от неподвижной части двигателя. Проволока здесь даже не изолирована от барабана, ток маленький. Загореться способен лишь статор. Сюда без затей подается напряжение 220 В (50 Гц), неплохо обзавестись сетевым фильтром для подключения прибора. Это обезопасит домашнее оборудование от случайных помех. В противном случае (мультимедийные) кинотеатры (видеомагнитофоны) окажутся под некоторым уровнем угрозы от перепадов, создаваемых запусками и остановками асинхронного двигателя. Как известно, в этом плане ток потребления может в десять раз превышать номинальный.

Принцип действия вытяжки прост:

  1. Втыкается вилка в розетку.
  2. Нажимается клавиша со схематичной мнемоникой лопастей.
  3. Асинхронный двигатель начинает запускаться.

Как известно, электрические варочные панели заземляются, кухонную вытяжку тоже полагается заземлить. Двигатель собран по схеме с подшипниками трения. Шариков, как таковых, нет. Вместо них стоят изогнутые шайбы, которые, надеваясь на вал, создают необходимую упругость. Ротор крепится между двух скоб, затянутых на винты, ось ходит туда и сюда, чтобы обеспечить относительную легкость вращения конструкции. В результате при работе лопастей ротор уезжает чуть вверх. Напомним, что мотор смотрит вниз. Получается, что при старте лопасти поднимаются (потом опускаются, образуется стук). От плотности потока воздуха зависит точка равновесия на рабочей длине оси.

Проще говоря, ось ездит туда и сюда. Устройство вытяжки требует постоянной смазки. Напомним, что газы, минуя слабенькую решетку, которую даже в первом приближении нельзя считать фильтром, проходят к мотору, находящемуся впереди лопастей. В результате обмотки охлаждаются (воздух плиты обжигающий) проходящим потоком. Зато копоть, жир осядут здесь непременно, что доказала разборка устройства. На подшипники капните масло, придется мотор разобрать (отключив шнур питания от сети).

  • Откручиваются винты скоб.
  • Вынимается ротор.
  • Производится смазка.

Сборка требует отдельного внимания: малейший перекос в сторону любого из винтов немедленно приводит к заеданию ротора, что резко снизит КПД, увеличит бестолково тратящуюся мощность. Мотор начнёт ударно греться. Затягивая винты, проверяйте внимательно, не потеряла ли ось подвижность. Проверка производится после сборки. Вал вращается совершенно бесшумно.

КПД кухонной вытяжки невысок, как и производительность. Особое внимание обратите на решетки. Если входная несет смысл жирового фильтра, то установленная возле лопастей лишь затрудняет ход воздуху. Это прямое снижение без того малой производительности. Помните, каждый поворот воздуховода на 90 градусов уменьшает эффективность канала на 10%. Технические характеристики вытяжек меняются при монтаже. Результат зависит от правильной установки, посильной доработки и необходимого сервисного обслуживания оборудования. Работа вытяжки зависит от умелых рук хозяина.

Схемы подключения вытяжного вентилятора для ванной комнаты- Do-it-yourself-help.com

Автор: Дейл Кокс начало электромонтажных работ.
Как читать эти схемы.

На этой странице содержатся электрические схемы для цепей вытяжного вентилятора в ванной комнате, включая расположение одиночного выключателя вентилятора, выключателя таймера вентилятора, комбинированного выключателя GFCI и вытяжного вентилятора, розетки GFCI и таймера в одном корпусе, выключателя света и таймера вентилятора, и комбинированный переключатель GFCI и таймер в одном корпусе. Следуйте описанию на первой схеме для подключения проводов к вентилятору, поскольку оно всегда будет одинаковым, независимо от того, какой контроллер вы используете. Под каждой схемой описано расположение проводки в распределительной коробке.

Схема подключения выключателя и вытяжного вентилятора в ванной комнате

Эти вытяжные вентиляторы обычно поставляются с небольшой электрической соединительной коробкой, приваренной к боковой части корпуса. На соединительной коробке будет крышка, которая крепится маленьким винтом. Откройте его, вытащите заглушку из одного из отверстий для проводов и вставьте в нее зажим для проводов. Снимите примерно 6 дюймов оболочки кабеля с проводов на конце вентилятора и снимите примерно 3/4 дюйма изоляции с черного и белого проводов. Пропустите провода через зажим и протяните их в коробку, оставив видимым дюйм оболочки. Плотно затяните зажим вокруг оболочки кабеля, но не защемите ее. В коробке соедините черный провод кабеля с черным проводом вентилятора, а белый — с белым с помощью проволочных гаек. Подсоедините провод заземления к клемме заземления в соединительной коробке и провод заземления от вентилятора, если он есть.

В распределительной коробке подключите провод источника питания к одной клемме. Подключите другую клемму переключателя к черному проводу, идущему к вентилятору. Соедините нейтраль источника с белым проводом, идущим к вентилятору. Соедините провод заземления источника с проводом заземления, идущим к вентилятору, и гибким проводом, подключенным к клемме заземления на переключателе и/или коробке.

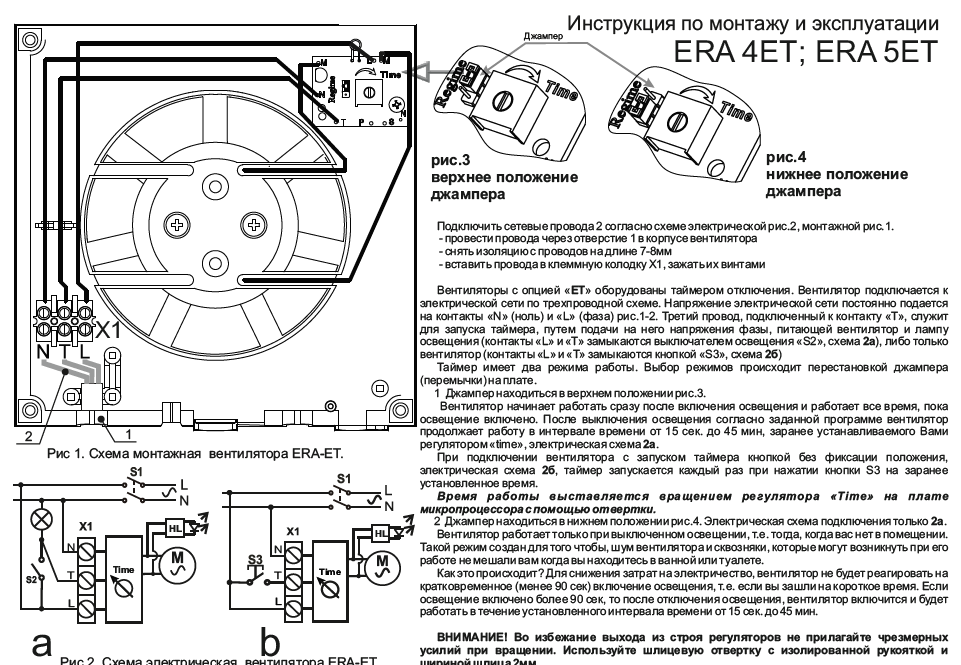

Схема подключения вытяжного вентилятора, управляемого таймером

Здесь вытяжной вентилятор управляется таймером, а не переключателем. Там должно быть два горячих провода, черный и красный или оба одного цвета, и зеленый провод заземления, выходящий из корпуса таймера, соедините один из горячих проводов с горячим источником. Вторую подключите к черному кабелю, идущему к вентилятору. Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Соедините нейтраль источника с белым проводом, идущим к вентилятору. У вентилятора соедините провода, сопоставив белый с белым и черный с черным, и подключите заземляющий провод к клемме заземления.

Проводка для комбинированного выключателя GFCI и вытяжного вентилятора в ванной комнате

На этой схеме комбинированный выключатель GFCI используется для управления вытяжным вентилятором, обеспечивая как выключатель, так и выход GFCI в одном устройстве. Горячий источник соединяется с одним из проводов встроенного переключателя, а косичка — с клеммой горячей линии на розетке GFCI. Другой провод переключателя сращен с черным проводом, идущим к вентилятору. Нейтраль источника соединена с белым проводом, идущим к вентилятору, и косичкой с клеммой нейтрали GFCI LINE. Схема подключения вентилятора описана выше.

Схема для таймера вентилятора и GFCI в одной коробке

На этой схеме таймер вентилятора и розетка GFCI подключены в одной розетке. Один провод таймера и пигтейл к терминалу горячей линии на GFCI соединены с горячим проводом источника. Второй провод таймера присоединяется к черному проводу, идущему к вентилятору. Нейтраль источника соединена с белым проводом, идущим к вытяжному вентилятору, и косичкой с нейтральной клеммой LINE на GFCI. Схема подключения вентилятора аналогична описанной выше.

Схема подключения таймера вентилятора и выключателя освещения в одной коробке

В этой схеме подключения освещение управляется однополюсным выключателем, а вытяжной вентилятор управляется таймером. Горячий источник подключен к каждому управляющему устройству, а выходы контроллеров подключены к черным проводам, идущим к вентилятору и свету. Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Нейтраль источника присоединяется к каждому белому проводу, идущему к вентилятору и свету. Как и во всех этих схемах проводки, все провода заземления связаны вместе в каждом месте.

Проводка для таймера вентилятора и комбинированного устройства GFCI в одной коробке

На этой схеме таймер вентилятора и комбинированное устройство GFCI находятся в одной выходной коробке.

Встроенный переключатель на GFCI используется для управления осветительным прибором. Горячий источник в этой цепи соединен косичкой с горячей клеммой на розетке GFCI и одним проводом от каждого переключателя. Нейтраль источника соединяется с нейтральными проводами, идущими к свету и вытяжному вентилятору, а также с косичкой, подключенной к клемме нейтральной розетки на GFCI. Второй провод переключателя на GFCI присоединяется к горячему проводу, идущему к светильнику. Второй провод на таймере подключен к горячему проводу, идущему к вентилятору. Схема подключения вентилятора аналогична описанной выше.

Другие подобные материалы на сайте «Сделай сам-помощь». » Каталог домашней электропроводки

» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как подключаются провода к кухонному вытяжному вентилятору? Как подключить кухонный вытяжной вентилятор, установленный над кухонной плитой или варочной панелью.


Видео по домашней электропроводке

Как подключить розетку GFCI


без провода заземления
Проверьте мой канал на YouTube и подпишитесь на мои видео
» Спросите электрика «

ПРИМЕЧАНИЕ. Список всех моих полезных видео
Будет отображаться в конце этого видео

Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Провод кухонного вытяжного вентилятора
Электрика Вопрос: Как подключаются провода кухонного вытяжного вентилятора?

  • Вытяжной вентилятор имеет три провода из обмотки: красный провод, черный провод, зеленый провод.
  • Теперь, когда выключатель включен, воздух выходит из кухни.
  • Когда выключатель находится в положении ВЫКЛ, вентилятор подает воздух на кухню. В результате двигатель вентилятора может дуть в обоих направлениях.
  • Можете ли вы объяснить правильную проводку для двух клеммных соединений или предоставить схему, показывающую проводные соединения с силовой цепью.

Этот вопрос по электропроводке поступил от Стива из Техаса.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Стив.

Как подключить кухонный вытяжной вентилятор

Применение: подключение кухонного вытяжного вентилятора.
Уровень мастерства: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнять сертифицированным электриком или лицензированным подрядчиком по электротехнике.
Необходимые инструменты: ручные инструменты для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта, умения работать с инструментами и доступа к настенному выключателю вытяжного вентилятора, а также от того, потребуется ли распределительная коробка большего размера.
Меры предосторожности: Цепь кухонного вытяжного вентилятора должна быть идентифицирована, выключена и помечена примечанием перед началом работы с проводкой.
Примечание. Изменение существующей электропроводки или установка дополнительной электропроводки в ванной комнате должны выполняться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.

Как подключить кухонный вытяжной вентилятор

Конкретно для этого вопроса по электрике: Проводка для вытяжного вентилятора, описанная в этом вопросе, может быть нетипичной или стандартной из-за описанной проблемы. Поэтому я рекомендую тщательно изучить вытяжной вентилятор и предоставленные инструкции по установке и схему подключения. Если обнаружится, что вытяжной вентилятор неисправен или несовместим с вашим приложением, может потребоваться его замена.

  • Важно: Не все вытяжные вентиляторы одинаковы, поэтому обязательно ознакомьтесь с документацией, прилагаемой к вашему вытяжному вентилятору, для получения конкретных требований к цепи и инструкций по подключению.

ПРИМЕР: Ниже приведен пример подключения вытяжного вентилятора кухонной вытяжки на 120 вольт.

  • Подключение вытяжного вентилятора кухонной вытяжки
    • Как правило, кабель электрической цепи выходит из стены прямо под шкафом над плитой или плитой.
    • Найдите автоматический выключатель, который управляет подачей питания на этот кабель, и выключите цепь перед установкой вытяжного вентилятора.
    • Примечание. Кабель цепи, используемый для кухонного вытяжного вентилятора, обычно подключается к одной из цепей кухонной розетки.
    • Используйте тестер напряжения, чтобы убедиться, что питание цепи отключено, прежде чем продолжить.
    • Провода цепи на 120 вольт включают зеленый или неизолированный провод заземления, белый нулевой провод и черный провод питания.
    • Распределительная коробка расположена внутри вытяжного вентилятора и закрыта крышкой. Снимите заглушку.
    • Типичный вытяжной вентилятор на 120 В имеет зеленый провод заземления, белый нулевой провод и черный провод питания.
    • Для ввода кабеля в распределительную коробку предусмотрено отверстие в полдюйма. Примечание. Для защиты кабеля цепи необходимо установить пластиковую втулку или кабельный разъем.
    • Проведите кабель цепи в соединительную коробку вытяжного вентилятора при установке вытяжного вентилятора в шкаф.
    • После того, как вытяжной вентилятор будет установлен и закреплен на месте, удалите все лишние кабели и провода, но обязательно оставьте достаточное количество проводов для соединения проводов. Снимите один дюйм изоляции с каждого провода, чтобы подготовить провода к соединениям.
    • Важно: Если к вытяжному вентилятору не прилагается зеленый провод заземления, то внутри распределительной коробки будет предусмотрен зеленый винт заземления, к которому должен быть присоединен провод заземления цепи.
    • Подсоедините соответствующую пару проводов от вытяжного вентилятора к кабелю цепи. Обрежьте лишнюю или неровную длину проволоки. Установите витой соединитель провода на каждое соединение.
    • Установите заглушку на соединительную коробку внутри вытяжного вентилятора.
    • Восстановите питание цепи вытяжного вентилятора.
Подробнее об электропроводке вытяжного вентилятора кухонной вытяжки

  • Вытяжной вентилятор кухонной вытяжки
    • Кухонный вытяжной вентилятор, расположенный над плитой или кухонной плитой, обеспечит хорошую вентиляцию кухни и предотвратит проникновение запахов в другие помещения дома.

Подробнее о  Как подключить вытяжной вентилятор на кухне

Как установить электропроводку на кухне

Электропроводка на кухне

Подробные фотографии и схемы подключения для электропроводки на кухне с требованиями к коду для большинства новых или переделывать проекты.


Вам также может быть полезно:

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.




Идеально подходит для домовладельцев, студентов,
Разнорабочие, разнорабочие и электрики
Включает:
Электропроводка Розетки GFCI
Электропроводка Цепи
Розетки 120 В и 240 В
Электропроводка Выключатели освещения
Электропроводка 3- и 4-проводной электрической плиты
Электропроводка 3- и 4-проводной сушилки Шнур и розетка для сушилки
Устранение неполадок и ремонт электропроводки
Методы модернизации электропроводки
Коды NEC для домашней электропроводки

. …и многое другое.


Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.
